VERONIKA BUKÁČKOVÁ KOMUNITNÍ CENTRUM A POUTNICKÝ DŮM U ANEŽSKÉHO KLÁŠTERA

Transkript

1 VERONIKA BUKÁČKOVÁ KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA

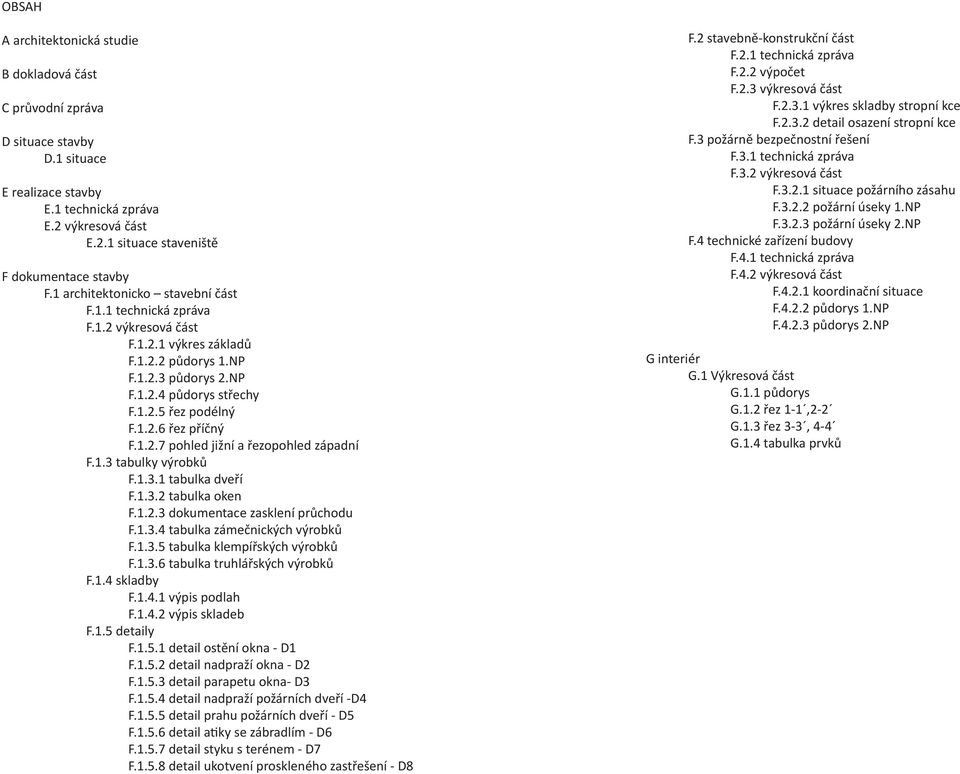

2 OBSAH A architektonická studie B dokladová část C průvodní zpráva D situace stavby D.1 situace E realizace stavby E.1 technická zpráva E.2 výkresová část E.2.1 situace staveniště F dokumentace stavby F.1 architektonicko stavební část F.1.1 technická zpráva F.1.2 výkresová část F výkres základů F půdorys 1.N F půdorys 2.N F půdorys střechy F řez podélný F řez příčný F pohled jižní a řezopohled západní F.1.3 tabulky výrobků F tabulka dveří F tabulka oken F dokumentace zasklení průchodu F tabulka zámečnických výrobků F tabulka klempířských výrobků F tabulka truhlářských výrobků F.1.4 skladby F výpis podlah F výpis skladeb F.1.5 detaily F detail ostění okna - D1 F detail nadpraží okna - D2 F detail parapetu okna- D3 F detail nadpraží požárních dveří -D4 F detail prahu požárních dveří - D5 F detail atiky se zábradlím - D6 F detail styku s terénem - D7 F detail ukotvení proskleného zastřešení - D8 F.2 stavebně-konstrukční část F.2.1 technická zpráva F.2.2 výpočet F.2.3 výkresová část F výkres skladby stropní kce F detail osazení stropní kce F.3 požárně bezpečnostní řešení F.3.1 technická zpráva F.3.2 výkresová část F situace požárního zásahu F požární úseky 1.N F požární úseky 2.N F.4 technické zařízení budovy F.4.1 technická zpráva F.4.2 výkresová část F koordinační situace F půdorys 1.N F půdorys 2.N G interiér G.1 Výkresová část G.1.1 půdorys G.1.2 řez 1-1,2-2 G.1.3 řez 3-3, 4-4 G.1.4 tabulka prvků

3 A Architektonická studie České vysoké učení technické v raze Fakulta architektury Bakalářská práce

4

5 Objekt je situován na Františku ve Starém městě ražském. Toto duchovní místo má silné historické vazby, působilo zde několik významných světců. rostor přímo navazuje na Anežský klášter, konkrétně je vymezen ulicemi na Františku, Kozí, U milosrdných a klášterní. Cílem bylo vytvořit zde místo pro ubytování a setkávání poutníků, místo pro setkávání celoměstského charakteru, ale také obnovit život v této atraktivní části města. Rozsáhlá parcela je rozdělena do tří částí. rvní část je ohraničena původní zdí a přiléhá ke kostelu svatého Salvátora. V této části je umístěna zahrada, která má díky okolním církevním stavbám duchovní atmosféru a je vhodným místem pro relaxaci a meditaci. Na zahradu navazuje náměstí vedoucí podél vysoké zdi Anežského kláštera až do nového areálu. Areál svými liniemi navazuje na okolní zástavbu anežského kláštera a uliční čáry okolních komunikací. Nový objekt je navržen jako dvě dvoupodlažní budovy propojené průchodem. rvní budova je navržena pro širokou veřejnost a její hlavní funkční prvky tvoří knihovna, galerie, dva výukové sály a kavárna. ro všechny tyto funkce je společným bodem vstup se šatnou a sociálním zázemím. Knihovna zasahuje přes dvě podlaží, druhé zabírá pouze polovinu půdorysné plochy. Galerie je umístěna v druhém podlaží. Mezi knihovnou a galerií se v druhém nadzemním podlaží nachází společná střešní zahrada. Celý objekt působí jako jeden velký propojený prostor, díky prosklení fasád interiér plně komunikuje s exteriérem. Druhá budova je navržena jako ubytování pro poutníky. Vstup do objektu je z náměstí, které se nachází za průchodem a má charakter poloveřejného prostoru, který může sloužit pro poutnická venkovní setkání. V objektu se nachází jídelna se samoobslužnou kuchyní. okoje jsou navrženy jako dvoulůžkové s vlastní koupelnou nebo vícelůžkové se společnými umývárnami. K budově přiléhá kaple o světlé výšce 7,5m, která tvoří nejvyšší dominantu celého areálu. Z druhého podlaží se dostaneme také na střešní zahradu sloužící pro setkávání a meditace poutníků. oslední, jižní, část parcely je navržena jako otevřený park s dětským hřištěm, nahrazujícím sportoviště, které zde bylo původně.

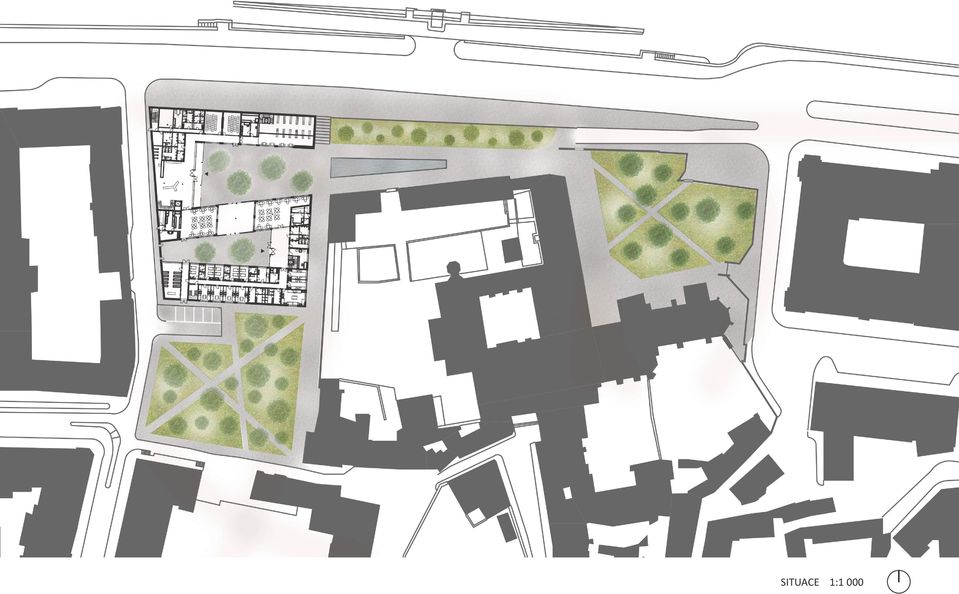

6 SITUACE 1:1 000

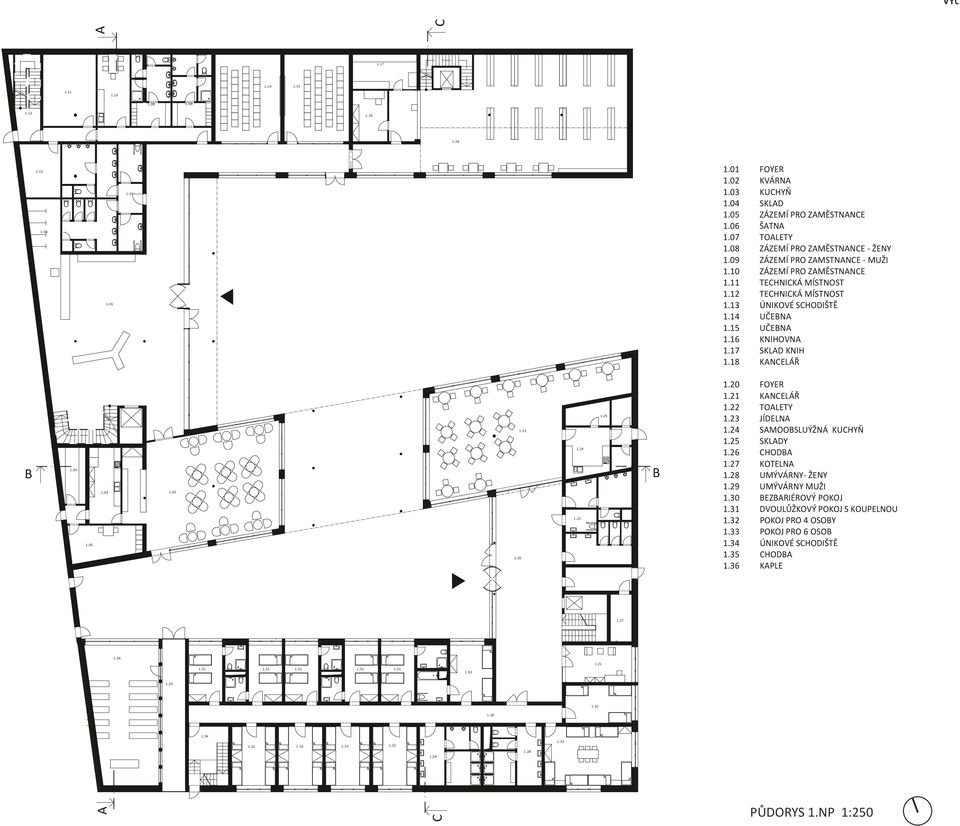

7 B A A C C B 1.01 FOYER 1.02 KVÁRNA 1.03 KUCHYŇ 1.04 SKAD 1.05 ZÁZEMÍ RO ZAMĚSTNANCE 1.06 ŠATNA 1.07 TOAETY 1.08 ZÁZEMÍ RO ZAMĚSTNANCE - ŽENY 1.09 ZÁZEMÍ RO ZAMSTNANCE - MUŽI 1.10 ZÁZEMÍ RO ZAMĚSTNANCE 1.11 TECHNICKÁ MÍSTNOST 1.12 TECHNICKÁ MÍSTNOST 1.13 ÚNIKOVÉ SCHODIŠTĚ 1.14 UČEBNA 1.15 UČEBNA 1.16 KNIHOVNA 1.17 SKAD KNIH 1.18 KANCEÁŘ 1. FOYER 1.21 KANCEÁŘ 1.22 TOAETY 1.23 JÍDENA 1.24 SAMOOBSUÝŽNÁ KUCHYŇ 1.25 SKADY 1.26 CHODBA 1.27 KOTENA 1.28 UMÝVÁRNY- ŽENY 1.29 UMÝVÁRNY MUŽI 1.30 BEZBARIÉROVÝ OKOJ 1.31 DVOUŮŽKOVÝ OKOJ S KOUENOU 1.32 OKOJ RO 4 OSOBY 1.33 OKOJ RO 6 OSOB 1.34 ÚNIKOVÉ SCHODIŠTĚ 1.35 CHODBA 1.36 KAE ŮDORYS 1.N 1:

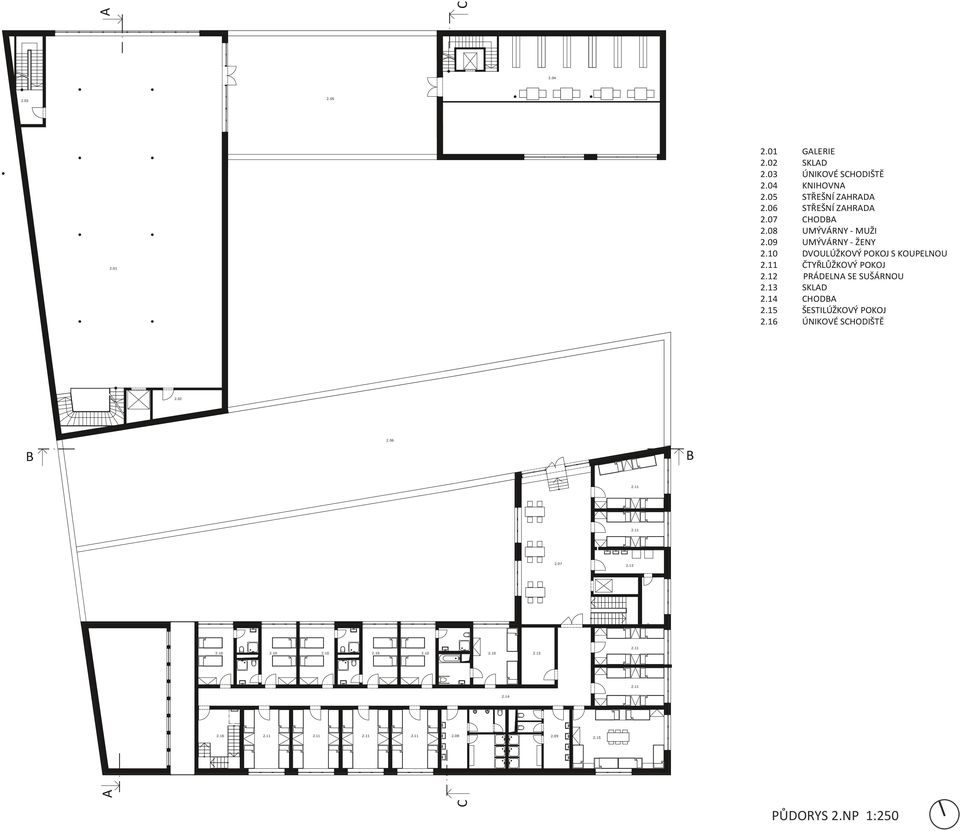

8 2.01 A GAERIE 2.02 SKAD 2.03 ÚNIKOVÉ SCHODIŠTĚ 2.04 KNIHOVNA 2.05 STŘEŠNÍ ZAHRADA 2.06 STŘEŠNÍ ZAHRADA 2.07 CHODBA 2.08 UMÝVÁRNY - MUŽI 2.09 UMÝVÁRNY - ŽENY 2.10 DVOUÚŽKOVÝ OKOJ S KOUENOU 2.11 ČTYŘŮŽKOVÝ OKOJ 2.12 RÁDENA SE SUŠÁRNOU 2.13 SKAD 2.14 CHODBA 2.15 ŠESTIÚŽKOVÝ OKOJ 2.16 ÚNIKOVÉ SCHODIŠTĚ A C B B C ŮDORYS 2.N 1:

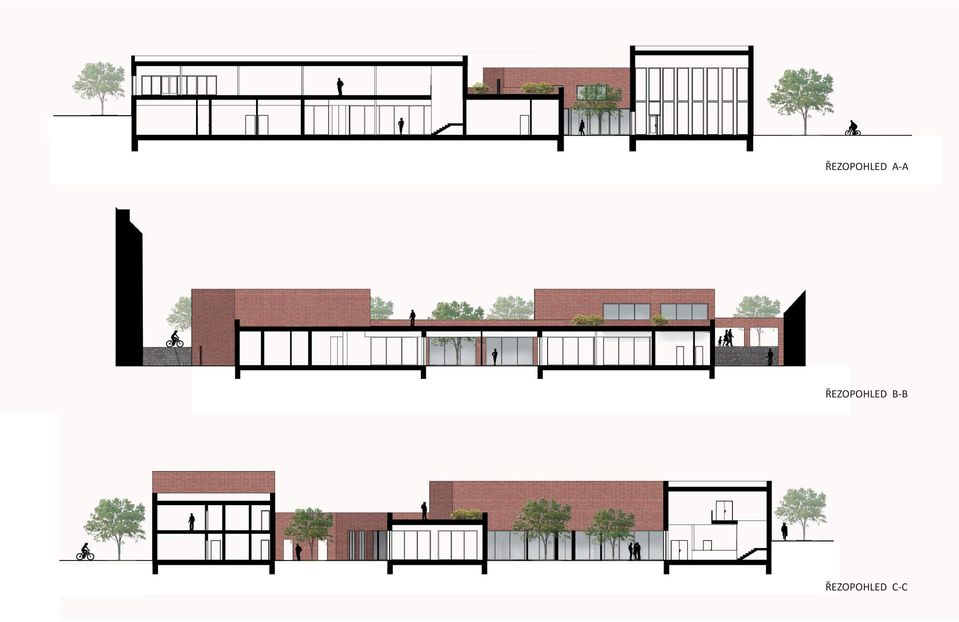

9 ŘEZOOHED A-A ŘEZOOHED B-B ŘEZOOHED C-C

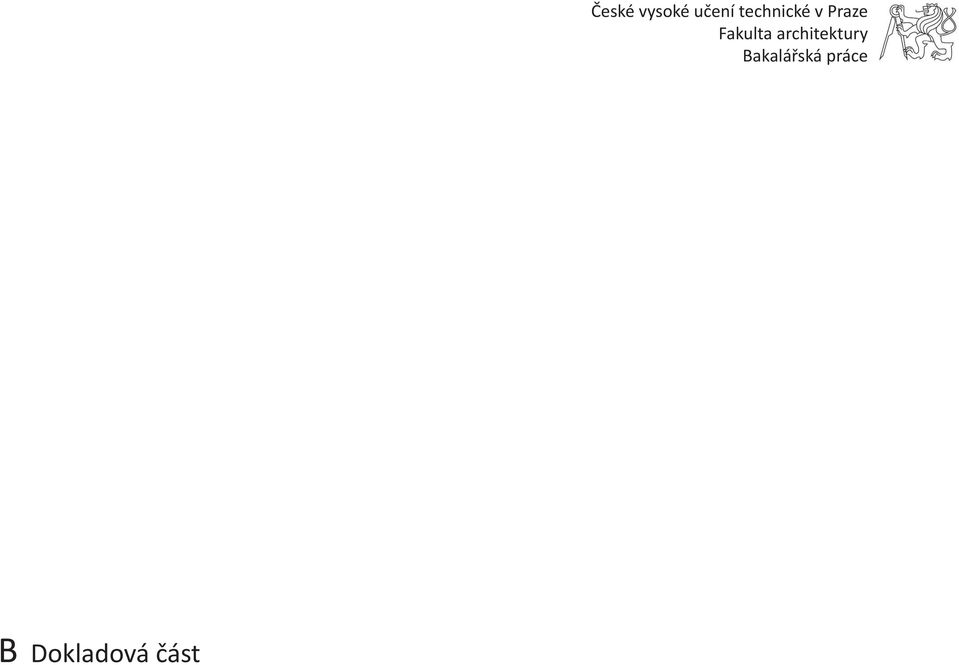

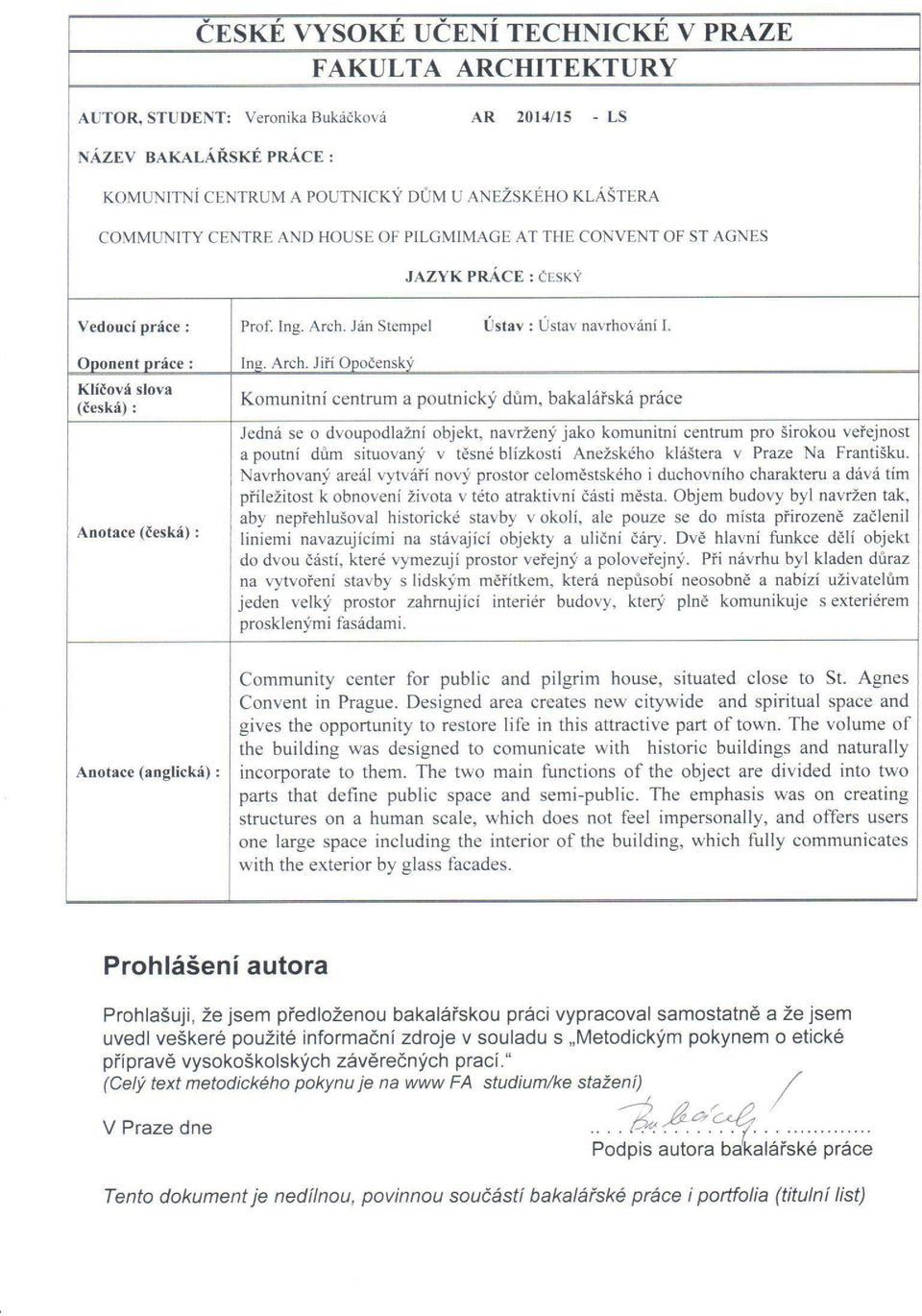

10 B Dokladová část České vysoké učení technické v raze Fakulta architektury Bakalářská práce

11

12

13

14

15 C růvodní zpráva České vysoké učení technické v raze Fakulta architektury Bakalářská práce

16 C růvodní zpráva C.1 Identifikační údaje stavby Název: Místo stavby: Charakter stavby: Vypracoval: Komunitní centrum a poutnický dům u Anežského kláštera Staré Město pražské Na Františku Novostavba Veronika Bukáčková Stupeň dokumentace: Dokumentace ke stavebnímu povolení C.2 Základní charakteristika stavby a její využití Řešený objekt se skládá ze dvou částí propojených průchodem. rvní budova obsahuje knihovnu, dva výukové sály, kavárnu a ve druhém podlaží galerii. Druhou budovou je poutnický dům, který poskytuje ubytování pro poutníky a jejich potřebné zázemí včetně jídelny a kaple. Dokumentace pro stavební povolení je zpracována pro poutnický dům. ozemek se nachází v raze Na Františku v těsné blízkosti Anežského kláštera, konkrétně mezi ulicemi Kozí, U Milosrdných, Na Františku a Dvořákovo nábřeží. Objekt je tvaru nepravidelného U o nejdelších rozměrech 27 a 37,5m. Celkově má 2 nadzemní podlaží. Část, ve které se nachází kaple, má pouze jedno nadzemní podlaží se světlou výškou 7,5m. Ubytovací část má dvě podlaží a obsahuje pokoje, sociální zázemí pro poutníky a jídelnu, která zasahuje pouze přes jedno podlaží a nad ní se nachází zelená střecha. Vstupní podlaží (+0,000) je v úrovni 189,4 m. n. m.. C.5 Údaje o průzkumech a napojovacích bodech technických sítí Ke zpracování projektové dokumentace byl k dispozici inženýrsko-geologický průzkum. Hladina podzemní vody sahá do hloubky 4,7m, tj 184,5 m. n. m.. Hladina je ustálená. Základová spára se nachází nad hladinou podzemní vody v hloubce 1m. Stavba leží v zátopové oblasti. Objekt je napojen na inženýrské sítě z ulice Kozí (vodovod, splašková a dešťová kanalizace) a z ulice Dvořákovo nábřeží (plynovod a silové sítě). C.6 Věcné a časové vazby a související investice Výstavba objektu nevyžaduje žádné další investice do místní infrastruktury, kapacita a kvalita přilehlých komunikací je vyhovující. Na pozemku se nachází rostlý terén. Jeho ornice bude před zahájením stavby skryta a uložena na deponii pro další využití při dokončovacích pracích stavby. Nachází se zde stromový porost, který bude odstraněn bez větších nákladů. Výrobní skladovací plochy budou umístěny na pozemku. C.3 Kapacita území a stavby Zastavěná plocha: 2 199,8 m 2 Obestavěný prostor: ,4 m 3 Řešená část: Zastavěná plocha: 951,76 m 2 Obestavěný prostor: 6 042,5 m 3 Užitná plocha: 1.N: 813,28 m 2 2.N: 543,06 m 2 Celková: 1 326,34 m 2 C.4 Údaje o území, stavebním pozemku a majetkových vztazích ozemek se nachází na okraji Starého Města pražského a těsně navazuje východní hranicí na historický Anežský klášter, ze severní strany je ohraničen hlavní komunikací Dvořákova nábřeží, na východě se nachází v ulici Kozí nemocnice Na Františku a jižní část tvoří nově navržený park a za ním ulicí U Milosrdných začíná bloková zástavba Starého Města. ozemek je ve vlastnictví Hlavního města rahy. V současnosti je využíván jako venkovní veřejné sportoviště se zimním kluzištěm a objektem pro zázemí. Tyto objekty budou zbourány.

17 D Situace České vysoké učení technické v raze Fakulta architektury Bakalářská práce

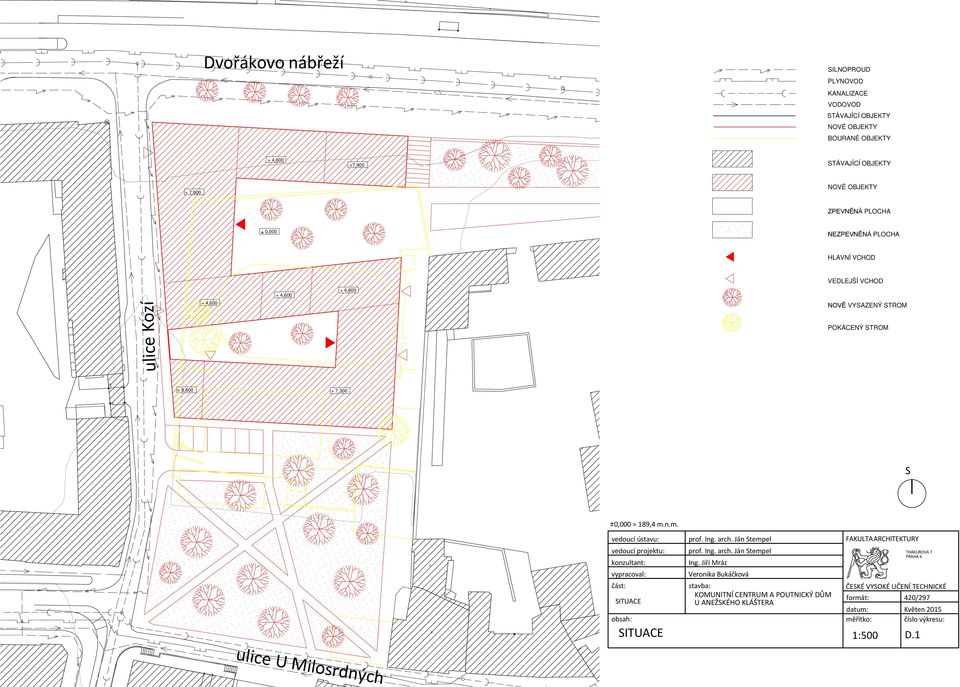

18 Dvořákovo nábřeží SINOROUD YNOVOD KANAIZACE VODOVOD STÁVAJÍCÍ OBJEKTY NOVÉ OBJEKTY BOURANÉ OBJEKTY + 4,600 +7, STÁVAJÍCÍ OBJEKTY + 7, NOVÉ OBJEKTY ZEVNĚNÁ OCHA + 0,000 NEZEVNĚNÁ OCHA HAVNÍ VCHOD VEDEJŠÍ VCHOD + 4, , ,600 NOVĚ VYSAZENÝ STROM ulice Kozí OKÁCENÝ STROM + 8, ,300 S 0,000 = 189,4 m.n.m. vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: SITUACE obsah: Ing. Jiří Mráz Veronika Bukáčková stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 4/297 datum: Květen 15 měřítko: číslo výkresu: SITUACE D.1 1:500 ulice U Milosrdných

19 E Realizace stavby České vysoké učení technické v raze Fakulta architektury Bakalářská práce

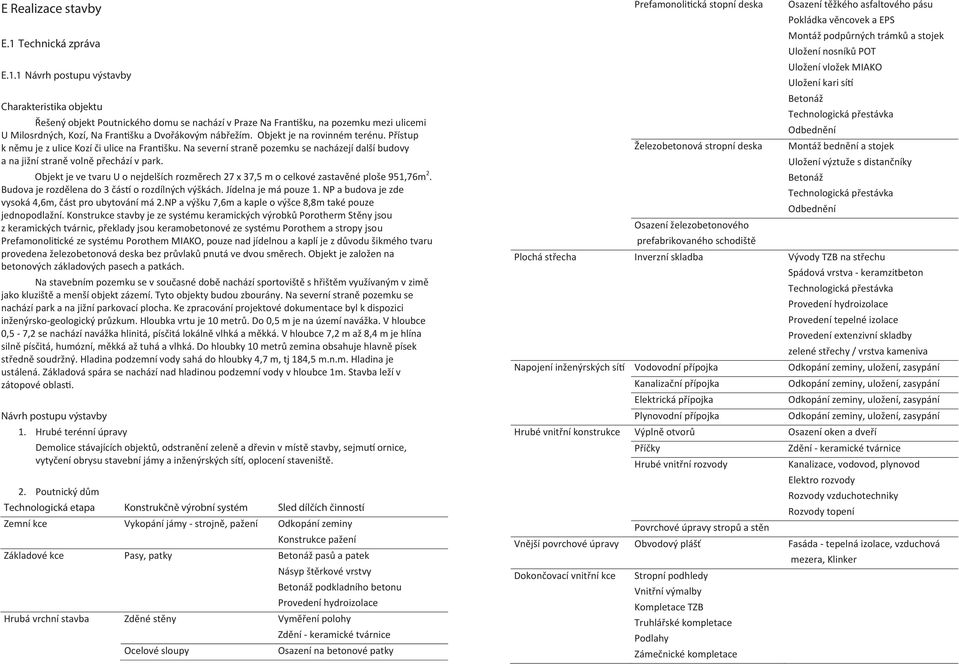

20 E Realizace stavby E.1 Technická zpráva E.1.1 Návrh postupu výstavby Charakteristika objektu Řešený objekt outnického domu se nachází v raze Na Františku, na pozemku mezi ulicemi U Milosrdných, Kozí, Na Františku a Dvořákovým nábřežím. Objekt je na rovinném terénu. řístup k němu je z ulice Kozí či ulice na Františku. Na severní straně pozemku se nacházejí další budovy a na jižní straně volně přechází v park. Objekt je ve tvaru U o nejdelších rozměrech 27 x 37,5 m o celkové zastavěné ploše 951,76m 2. Budova je rozdělena do 3 částí o rozdílných výškách. Jídelna je má pouze 1. N a budova je zde vysoká 4,6m, část pro ubytování má 2.N a výšku 7,6m a kaple o výšce 8,8m také pouze jednopodlažní. Konstrukce stavby je ze systému keramických výrobků orotherm Stěny jsou z keramických tvárnic, překlady jsou keramobetonové ze systému orothem a stropy jsou refamonolitické ze systému orothem MIAKO, pouze nad jídelnou a kaplí je z důvodu šikmého tvaru provedena železobetonová deska bez průvlaků pnutá ve dvou směrech. Objekt je založen na betonových základových pasech a patkách. Na stavebním pozemku se v současné době nachází sportoviště s hřištěm využívaným v zimě jako kluziště a menší objekt zázemí. Tyto objekty budou zbourány. Na severní straně pozemku se nachází park a na jižní parkovací plocha. Ke zpracování projektové dokumentace byl k dispozici inženýrsko-geologický průzkum. Hloubka vrtu je 10 metrů. Do 0,5 m je na území navážka. V hloubce 0,5-7,2 se nachází navážka hlinitá, písčitá lokálně vlhká a měkká. V hloubce 7,2 m až 8,4 m je hlína silně písčitá, humózní, měkká až tuhá a vlhká. Do hloubky 10 metrů zemina obsahuje hlavně písek středně soudržný. Hladina podzemní vody sahá do hloubky 4,7 m, tj 184,5 m.n.m. Hladina je ustálená. Základová spára se nachází nad hladinou podzemní vody v hloubce 1m. Stavba leží v zátopové oblasti. Návrh postupu výstavby 1. Hrubé terénní úpravy Demolice stávajících objektů, odstranění zeleně a dřevin v místě stavby, sejmutí ornice, vytyčení obrysu stavební jámy a inženýrských sítí, oplocení staveniště. 2. outnický dům Technologická etapa Konstrukčně výrobní systém Sled dílčích činností Zemní kce Vykopání jámy - strojně, pažení Odkopání zeminy Konstrukce pažení Základové kce asy, patky Betonáž pasů a patek Násyp štěrkové vrstvy Betonáž podkladního betonu rovedení hydroizolace Hrubá vrchní stavba Zděné stěny Vyměření polohy Zdění - keramické tvárnice Ocelové sloupy Osazení na betonové patky refamonolitická stopní deska Osazení těžkého asfaltového pásu okládka věncovek a ES Montáž podpůrných trámků a stojek Uložení nosníků OT Uložení vložek MIAKO Uložení kari sítí Betonáž Technologická přestávka Odbednění Železobetonová stropní deska Montáž bednění a stojek Uložení výztuže s distančníky Betonáž Technologická přestávka Odbednění Osazení železobetonového prefabrikovaného schodiště lochá střecha Inverzní skladba Vývody TZB na střechu Spádová vrstva - keramzitbeton Technologická přestávka rovedení hydroizolace rovedení tepelné izolace rovedení extenzivní skladby zelené střechy / vrstva kameniva Napojení inženýrských sítí Vodovodní přípojka Odkopání zeminy, uložení, zasypání Kanalizační přípojka Odkopání zeminy, uložení, zasypání Elektrická přípojka Odkopání zeminy, uložení, zasypání lynovodní přípojka Odkopání zeminy, uložení, zasypání Hrubé vnitřní konstrukce Výplně otvorů Osazení oken a dveří říčky Zdění - keramické tvárnice Hrubé vnitřní rozvody Kanalizace, vodovod, plynovod Elektro rozvody Rozvody vzduchotechniky Rozvody topení ovrchové úpravy stropů a stěn Vnější povrchové úpravy Obvodový plášť Fasáda - tepelná izolace, vzduchová mezera, Klinker Dokončovací vnitřní kce Stropní podhledy Vnitřní výmalby Kompletace TZB Truhlářské kompletace odlahy Zámečnické kompletace

21 Dokončovací vnější kce Klempířské kce 3. Čisté terénní úpravy vrácení ornice, vydláždění chodníků, úprava komunikace, výsadba zeleně E.1.2 Návrh zdvihacího prostředku, výrobních skladovacích a montážních ploch Dle dosahu ramene a únosnosti byl zvolen jeřáb iebherr Turmdrejkan 53K s maximálním vyložením 40m a únosnosti 3,2t. Analýza břemene Zdvihaný náklad Hmotnost(kg) prefabrikované schodiště 3000 koš betonu 1150 paleta tvárnic max nosník 130 svazek kari sítí 550 svazek výztuže max. 850 bednící prvky max budou řádně proškoleni a mají povinnost používat ochranné pomůcky. Každá osoba bude vybavena ochranou přilbou a reflexním oděvem. ráce ve výškách nad 1.5m bude mít zajištěnou dostatečnou ochranu proti pádu zábradlí lešení, jištění lanem atd. V místě, kde není možné zajištění konstrukcemi bude použito osobní jištění. Výškové práce nebudou prováděny jednotlivci bez dozoru. Bezpečnost a ochrana zdraví na staveništi musí být v souladu s nařízením vlády č. 362/05 Sb. A se zákonem č. 591/06 Sb. E.2 Výkresová část E.2.1 Situace staveniště 1:500 Skladovací plochy byly navrženy dle rozměrů skladovaných prvků bednění a výztuže. rvky bednění jsou skladovány ve výrobcem daných kontejnerech. Výztuž je skladována ve svazcích. Byla navržena montážní a výrobní plocha o rozměrech 5x7 m. E.1.3 Návrh trvalých záborů staveniště Staveniště bude po celém obvodu oploceno do výšky 2m. Vstup a vjezd na staveniště bude ze západní strany a po ulici Na Františku také z východní strany z ulice Kozí. Kromě vjezdů nebude staveniště zasahovat do okolních pozemků a komunikací. E.1.4 Ochrana životního prostředí během výstavby ro zabránění znečištění budou na staveništi zřízeny kontejnery na stavební odpad. ro ochranu půdy je navrženo minimální zabrání půdy stavební technologií a na určitých místech je stržena ornice, která je poté využita pro terénní úpravy. ři používání stavebních strojů je nutné zamezit kontaminaci půdy a vody ropnými látkami, proto bude technický stav strojů pravidelně kontrolován. Autodomíchávače budou čištěny v betonárně, vyčištěná voda po průchodu čistícími nádržemi bude odvedena do kanalizace. ohonné hmoty budou uskladněny v uzavřených nádobách na podkladu nepřipouštějícím průsak. rovoz na staveništi nebude porušovat podmínky nočního klidu. Transportní technika musí být před výjezdem ze staveniště očištěna, aby nepoškodila ani jinak nenarušila chod komunikace. E.1.5 Bezpečnost a ochrana na staveništi Staveniště musí být zabezpečeno proti vniku nepovolaných osob, proto je souvisle oploceno do výšky 2m. Vstupy na staveniště budou označeny zákazem vstupu. Bude zajištěno provizorní dopravní značení. Materiály, dopravní prostředky a břemena při dopravě nesmí ohrozit bezpečnost a zdraví osob pohybujících se na stavbě. Mimo oblast staveniště je zákaz manipulace s břemeny. racovníci

22 Dvořákovo nábřeží + 7, SO , ,000 SO 01 SO 12 +7, SO 12 OCHA RO ZÁSOBOVNÍ A AUTOMIX SO 09 SO 13 SO 11 SO 08 SO 01 SO 02 SO 03 SO 04 SO 05 SO 06 SO 07 SO 08 SO 09 SO 10 SO 11 SO 12 SO 13 SO 14 HRUBÉ TERÉNNÍ ÚRAVY OUTNICKÝ DŮM VODOVODNÍ ŘÍOJKA KANAIZAČNÍ ŘÍOJKA EEKTRICKÁ ŘÍOJKA YNOVODNÍ ŘÍOJKA ARKOVIŠTĚ OĚRNÁ ZEĎ SCHODIŠTĚ CHODNÍK VODNÍ OCHA NÁMĚSTÍ ČISTÉ TERÉNNÍ ÚRAVY KOMUNITNÍ CENTRUM SINOROUD YNOVOD SO 03 SO , , ,600 SO 02 SO 06 SO 05 KANAIZACE VODOVOD STÁVAJÍCÍ OBJEKTY NOVÉ OBJEKTY BOURANÉ OBJEKTY OOCENÍ STAVENIŠTĚ BUDOUCÍ VÝSTAVBA ulice Kozí r = 40m STÁVAJÍCÍ OBJEKTY + 8, ,300 NOVÉ OBJEKTY ZÁKAZ MANIUACE S BŘEMENEM MONTÁŽNÍ A MANIUAČNÍ OCHA 5x7m (35m 2 ) ZAŘÍZENÍ STAVENIŠTĚ STAVENIŠŤNÍ BUŇKY 5ks 2,5x6m (75m 2 ) SKÁDKA MIAKO VOŽEK 5x4m SKÁDKA (m 2 ) SKÁDKA ŘEKADŮ SKÁDKA BEDNĚNÍ 4x7m (28m 2 ) ZDIVA 5x10m SKÁDKA 3x10m (30m 2 ) (50m 2 ) SKÁDKA OT VÝZTUŽE NOSNÍKŮ 3x10m (30m 2 ) 5x6m (30m 2 ) NOVĚ VYSAZENÝ STROM OKÁCENÝ STROM S 0,000 = 189,4 m.n.m. ulice U Milosrdných vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: REAIZACE STAVBY obsah: Ing. Milada Votrubová, CSc. Veronika Bukáčková stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 4/297 datum: Květen 15 měřítko: číslo výkresu: SITUACE STAVENIŠTĚ 1:500 E 2.1 GSEducationalVersion

23 F Dokumentace stavby České vysoké učení technické v raze Fakulta architektury Bakalářská práce

24 F.1 Architektonicko - stavební část F.1.1 Technická zpráva F opis území stavby ozemek se nachází na okraji Starého Města pražského a těsně navazuje východní hranicí na historický Anežský klášter, ze severní strany je ohraničen hlavní komunikací Dvořákovo nábřeží. Na východě v ulici Kozí se nachází nemocnice na Františku a jižní část tvoří nově navržený park a za ním v ulici U Milosrdných začíná bloková zástavba Starého Města. Terén se mírně svažuje směrem od nábřeží. Kolem navrhovaného objektu bude srovnán do roviny a vzhledem k Dvořákovu nábřeží snížen o 2,5m. V současnosti je pozemek využíván jako venkovní veřejné sportoviště se zimním kluzištěm a objektem pro zázemí. Tyto objekty budou zbourány. V severní části pozemku dojde k vykácení zeleně. Úroveň terénu je 189,4m. n. m.. F Urbanis tické a architektonické řešení objektu Umístění objektu koresponduje s blízkostí centra města a Anežského kláštera. Navrhovaný objekt vytváří nový prostor celoměstského i duchovního charakteru a dává tím příležitost k obnovení života v této atraktivní části města. Objem budovy byl navržen tak, aby nepřehlušoval historické stavby v okolí, ale pouze se do místa přirozeně začlenil liniemi navazujícími na stávající objekty a uliční čáry. Dvě hlavní funkce dělí objekt do dvou částí. Část společenského centra, která zakončuje náměstí lemující nábřeží, od kterého je ale odděleno zvukovou bariérou. Vzniká zde klidné místo pro uživatele veřejné části budovy. růchod mezi budovami vede do náměstí poloveřejného chrakteru, ze kterého je vstup do budovy ubytování a kaple, která je až v nejzazším a tím také nejklidnějším místě, převyšuje však všechny budovy svou výškou tak, aby stále tvořila důležitou dominantu stavby. ředěl mezi jednotlivými náměstími tvoří jídelna, která může sloužit jak veřejnosti, tak návštěvníkům poutnického domu a taktéž jako kavárna. Tato část objektu je pouze jednopodlažní se střešní zahradou, která poskytuje klidné místo pro meditaci poutníků. Fasáda domu je rozčleněna jednoduchým pravidelným rastrem, který odpovídá vnitřní dispozici a je zde užito velmi tradičních materiálů, jako je cihla a kámen. V jižní části pozemku je navržen park, který v blízkém okolí chybí. Ve východní části za původní zdí je navržena nová zahrada, která vytváří ideální místo pro meditaci. F Ú čel užívání stavby, základní kapacity funkčních jednotek Komunitní centrum má za účel vytvořit společenské centrum pro okolní obyvatele i širokou veřejnost, které se v okolí nenachází. Řešený poutnický dům poskytne ubytování pro poutníky na cestě rahou, či při konání poutnických událostí a shromáždění. Ubytování je navrženo pro 88 osob. Jeden dvoulůžkový pokoj je navržen jako bezbariérový, jedenáct dvoulůžkových pokojů má vlastní sociální zařízení a zbylé dva šestilůžkové a třináct čtyřlůžkových mají společné sociální zařízení. Dále se zde nachází jídelna se samoobslužnou kuchyní a ve východní části budovy se nachází kaple. F Konstrukční systém a technické řešení stavby F Založení objektu Objekt je založený na betonových pasech pod stěnami a patkách pod sloupy. Zděné stěny leží na pasech o šířce 0,5m a hloubce 0,6 m (hloubka z. spáry -1,000). Nad pasy je 150mm silná vrstva betonu vyztuženého kari sítí tvořící ochranu proti tlakové vodě, pod ní je hydroizolační asfaltový pás a 100mm podkladního betonu. F Konstrukční systém Celá konstrukce je navržena ze systému keramických výrobků orotherm. Svislou nosnou konstrukci tvoří zděný stěnový obousměrný systém. Nosné obvodové a vnitřní stěny jsou navrženy ze zdiva orotherm 300 +D a vnitřní akustické stěny jsou navrženy rovněž jako nosné ze zdiva orotherm AKU. V jídelně kde bylo třeba překlenout větší prostor je navržen ocelový sloup o průměru 0 mm. Dva ocelové sloupy o průměru 150mm jsou navrženy také pod průvlakem v prosklené vstupní části. F Stropní konstrukce Stropní konstrukce je v ubytovací části budovy tvořena prefamonolitickým systémem otorherm MIAKO tl. 210mm. Strop je tvořen nosníky OT a vložkami MIAKO a zmonolitněn vrstvou betonu vyztuženým kari sítěmi. V části jídelny a kaple je z důvodu šikmých rozměrů navržena monolitická železobetonová deska tl. mm. řeklady jsou použity rovněž ze systému orothem K X (prefamonolitické) a orotherm K 7 nad okenními otvory a ploché překlady orotherm K 11,5 a 14,5 nad dveřními otvory. řeklady větších rozměrů jsou navrženy jako železobetonové monolitické. F Fasádní plášť Fasádní plášť je navržen jako nekontaktní, jeho nosnou část tvoří zděné stěny. Tepelná izolace je do výšky 3m tvořena extrudovaným polystyrénem tl. 100mm, výše je užita minerální vlna tl. 100mm. Kotvení pláště je nerezovými sponami, které umožňují vytvoření prostoru pro provětrávanou vzduchovou mezeru tl. 45mm. lášť je tvořen z lícového zdiva orotherm Klinker tl. 102mm spojovaného maltou a založeného na nerezových kotvách. Atika nad průchodem je opláštěna kontaktním pláštěm tvořeným extrudovaným polystyrénem tl. 50mm a obkladními pásky Klinker. F Střešní plášť Jsou navrženy dva typy střešního pláště. ochozí zelená střecha s inverzní skladbou, tvořenou spádovou vrstvou keramzitbetonu minimální tloušťky mm. Hydroizolace je navržena z VC- folie a tepelná izolace z 0mm extrudovaného polystyrenu. Na ní se nachází nopová folie tl. 40mm, filtrační vrstva geotextilie a 100mm substrátu. Zeleň je zde osazena extenzivní. Druhým typem je inverzní pochozí střecha, tvořená spádovou vrstvou keramzitbetonu minimální tloušťky mm. Hydroizolace je navržena z VC- folie a tepelná izolace z 0mm extrudovaného polystyrenu. Vrchní vrstvu tvoří kamenivo tl. 70mm. Střechy jsou vnitřně odvodněny vpustěmi do dešťové kanalizace. F Schodiště Schodiště v komunikačních prostorech jsou monolitická železobetonová. Ve vstupní chodbě je navrženo dvojramenné schodiště a únikové schodiště je navrženo jako trojramenné. Schodiště

25 v chodbě ve 2.N sloužící pro vyrovnání výškových rozdílů mezi chodbou a střešní zahradou je rovněž monolitické železobetonové. s omezenou pohyblivostí. V 1.N je navržen bezbariérový pokoj s koupelnou. 2.N je přístupné pomocí výtahu. F Dělící konstrukce říčky jsou navrženy z keramických tvárnic orotherm 14 +D a 11,5 +D. F odhledy V místnostech s vlhkým provozem jsou sádrokartonové podhledy zakrývající rozvody TZB. Jsou kotveny na rošt dle požadavků výrobce. F odlahy Jsou zde navrženy dva typy podlah. Klasická podlaha založená betonovou mazaninou a podlaha s podlahovým vytápěním užité v koupelnách, komunikacích a shromažďovacích prostorech. Ve vstupní části objektu a kapli je povrchová vrstva cementová stěrka. V jídelně a na komunikacích je položeno marmoleum, v pokojích dřevěné vlysy a v místnostech s mokrým provozem keramická dlažba. Tloušťka tepelné izolace se liší dle podlaží. F ovrchová úprava stěn ovrchy stěn jsou omítané vápenocementovými omítkami. V hygienických zařízeních jsou navrženy keramické obklady. F Výplně otvorů Okna jsou hliníková dělená z části otvíravá či sklopná s tepelně izolačními dvojskly. Dveře jsou osazeny v obložkových zárubních. rosklení průchodu je tvořeno sestavou okenních a dveřních prvků a proskleným rámem zastřešení. F růzkumy a měření, vyhodnocení, začlenění výsledku do projektové dokumentace Ke zpracování projektové dokumentace byl k dispozici inženýrsko-geologický průzkum. Hloubka vrtu je 10 metrů. Do 0,5m je na území navážka. V hloubce 0,5-7,2 se nachází navážka hlinitá, písčitá lokálně vlhká a měkká. V hloubce 7,2m až 8,4m je hlína silně písčitá, humózní, měkká až tuhá a vlhká. Do hloubky 10 metrů zemina obsahuje hlavně písek středně soudržný. Hladina podzemní vody sahá do hloubky 4,7m, tj. 184,5 m. n. m. Hladina je ustálená. Základová spára se nachází nad hladinou podzemní vody v hloubce 1m. Stavba leží v zátopové oblasti. F.1.2 výkresová část F výkres základů 1:50 F půdorys 1.N 1:50 F půdorys 2.N 1:50 F výkres střechy 1:50 F řez podélný 1:50 F řez příčný 1:50 F pohled jižní a řezopohled západní1:50 F.1.3 tabulky výrobků F tabulka dveří F tabulka oken F dokumentace zasklení průchodu F tabulka zámečnických výrobků F tabulka klempířských výrobků F tabulka tesařských výrobků F.1.4 skladby F výpis podlah 1:2 F výpis skladeb 1:5 F.1.5 detaily F detail ostění okna - D1 1:2 F detail nadpraží okna - D2 1:2 F detail parapetu okna- D3 1:2 F detail nadpraží požárních dveří -D4 1:2 F detail prahu požárních dveří - D5 1:2 F detail atiky se zábradlím - D6 1:5 F detail styku s terénem - D7 1:5 F detail proskleného zastřešení průchodu - D8 1:2 F Napojení stavby na technickou a dopravní infrastrukturu Objekt je napojen na inženýrské sítě z ulice Kozí (vodovod, splašková a dešťová kanalizace) a z ulice Dvořákovo nábřeží (plynovod a silové sítě). Budova je napojená na stávající dopravní infrastrukturu. Z ulice Kozí je v jižní části navrženo parkoviště pro osobní automobily. Napojení na městskou hromadnou dopravu je z ulice Dvořákovo nábřeží. F Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Z hlediska vyhlášky 398/09 Sb. se jedná o ubytovací zařízení. Vstupy do budovy se nachází v úrovni přilehlých komunikací. Všechny společné prostory umožňují bezpečný pohyb pro osoby

26 GSEducationalVersion -0,700-1,000-1, , ,0 ±0,000 2% 2% -0, -0, ,0-0, ŘEZ A-A B ŘEZ B-B 100-0,400-1,000-0,700-1, ,400-1,000-0,400-1,000-0,400-1,000-0,400-1,000-0,400 A - 1,000 A - 0,400-1,000-0,400-1,000-0,400-1, ,700-1,000-0,400-1,000-0,400-1,000-0,400-1,000-0,400-1, ,700-1,000-0,400-1,000-0,400-1, ,400-1, ,400-1, ,400-1, ,400-1, ,400-1, ,400-1, ,0 2% ±0,000-0, -0,400-0,500-0,500-0,500-0,700-1,000-1,000-1,000-1,000 ZDIVO OROTHERM 30 +D NA MATU TM ZDIVO OROTHERM 25 AKU NA MATU T ZDIVO OROTHERM 14 +D NA MATU T ZDIVO OROTHERM 11,5 +D NA MATU T ROSTÝ BETON 25/30 ŽEEZOBETON S FASÁDNÍ OBKAD TERCA KINER tl. 102mm MINERÁNÍ VNA XS ES ZEMINA ŮVODNÍ ZEMINA NASYANÁ 0,000 = 189,4 m.n.m. vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: ARCHITEKTONICKO STAVEBNÍ obsah: VÝKRES ZÁKADŮ Ing. Jiří Mráz Veronika Bukáčková stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 841/594 datum: Květen 15 měřítko: číslo výkresu: 1:50 F.1.2.1

27 rsion THÁKUROVA 7 RAHA B ,0 S01 O O 0 9 O 0 9 O 0 9 O 0 9 O 0 9 O 0 9 O 9 O ,0 S01 D () () () () O04 K1 T1 T1 O05 K1 T1 T1 O05 K1 T1 O05 K1 T1 DETAI D1 DETAI D1 700 D 0 3 D O04 K1 T1 O04 K1 T D D O02 O D O01 O01 O O01 D02 (2 000) (2 000) D03 D03 (2 000) s.v s.v D 0 3 D 0 3 D D09 D05 + 0,0 O03 O04 K1 T1 O04 K1 T1 O04 K1 T D03 D D D03 D D02 D D03 D s.v ,000 (2 000) D08 s.v s.v s.v Z , , , sv. +7, sv. +7, D D D03 D03 D s.v () 500 () 500 () 500 () () , x 290/ x 290/ , x 290/165 (2 000) (2 000) 1 II-45D s.v (2 000) (2 000) 01. s.v (2 000) s.v (2 000) (2 000) s.v. 3 s.v (2 000) (2 000) (2 000) A A ,000 Z (2 000) 10 x 290/ x 290/ s.v (2 000) D07 s.v , , , KOMÍN SCHIEDE ABSOUT - 0,0 T1 O04 K1 T1 O05 K1 T1-0,0 D04 D () () B Č. Název locha (m2) Nášlapná vrstva VSTUNÍ CHODBA 118,43 CEMENTOVÁ STĚRKA JÍDENA 124,39 MARMOEUM KUCHYNĚ 15,81 KERAMICKÁ DAŽBA SKAD 6,90 KERAMICKÁ DAŽBA SKAD 4,05 KERAMICKÁ DAŽBA CHODBA 2,62 MARMOEUM SKAD 3,30 KERAMICKÁ DAŽBA TOAETY MUŽI 17,23 KERAMICKÁ DAŽBA TOAETY VOZÍČKÁŘI 5,33 KERAMICKÁ DAŽBA TOAETY ŽENY 18,04 KEAMICKÁ DAŽBA CHODBA 11,84 KERAMICKÁ DAŽBA KOTENA 7,39 KERAMICKÁ DAŽBA KANCEÁŘ 18,69 MARMOEUM OKOJ ČTYŘŮŽKOVÝ 18,60 DŘEVĚNÉ ARKETY OKOJ BEZBARIÉROVÝ 17,90 DŘEVĚNÉ ARKETY KOUENA BEZBARIÉROVÁ 6,16 KERAMICKÁ DAŽBA KOUENA 5,02 KERAMICKÁ DAŽBA OKOJ DVOUŮŽKOVÝ 14,18 DŘEVĚNÉ ARKETY OKOJ DVOUŮŽKOVÝ 14,07 DŘEVĚNÉ ARKETY 01. KOUENA 3,78 KERAMICKÁ DAŽBA KOUENA 3,78 KERAMICKÁ DAŽBA OKOJ DVOUŮŽKOVÝ 14,18 DŘEVĚNÉ ARKETY OKOJ DVOUŮŽKOVÝ 14,06 DŘEVĚNÉ ARKETY KOUENA 3,78 KERAMICKÁ DAŽBA KOUENA 3,78 KERAMICKÁ DAŽBA OKOJ DVOUŮŽOKOVÝ 14,18 DŘEVĚNÉ ARKETY ÚNIKOVÉ SCHODIŠTĚ 17,18 KERAMICKÁ DAŽBA OKOJ ČTYŘŮŽKOVÝ 19,15 DŘEVENÉ ARKETY OKOJ ČTYŘŮŽKOVÝ,02 DŘEVĚNÉ ARKETY OKOJ ČTYŘŮŽKOVÝ 19,25 DŘEVĚNÉ ARKETY OKOJ ČTYŘŮŽKOVÝ 19,25 DŘEVĚNÉ ARKETY UMÝVÁRNY MUŽI 26,54 KERAMICKÁ DAŽBA UMÝVÁRNY ŽENY 23,69 KERAMICKÁ DAŽBA OKOJ ŠESTIŮŽKOVÝ 38,00 DŘEVĚNÉ ARKETY CHODBA 49,06 MARMOEUM CHODBA 25,03 MARMOEUM KAE 68,62 MARMOEUM 813,28 m 2 ZDIVO OROTHERM 30 +D NA MATU TM ZDIVO OROTHERM 25 AKU NA MATU T ZDIVO OROTHERM 14 +D NA MATU T ZDIVO OROTHERM 11,5 +D NA MATU T ROSTÝ BETON 25/30 ŽEEZOBETON FASÁDNÍ OBKAD TERCA KINER tl. 102mm MINERÁNÍ VNA XS ES Tabulka 1.N ovrchová úprava stěn KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) BÍÁ ODĚRUVDONÁ MABA KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (V. 1,6m) OBKAD ÁSKY KINKER 0,000 = 189,4 m.n.m. vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: ARCHITEKTONICKO STAVEBNÍ obsah: ŮDORYS 1.N Ing. Jiří Mráz Veronika Bukáčková ovrchová úprava stropu stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED FAKUTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: oznámka S 1486/841 datum: Květen 15 měřítko: číslo výkresu: 1:50 F.1.2.2

28 A K2 Z1 + 4, , , , 610 3,27 % + 4, Z1 + 4, ,960 2% K2 2,76 % VTOK DN 125 3,27 % , ,69 % VTOK DN K ,27 % D11 K1 + 4, , /160 5 x , O04 K , K2 Z1 80 T , () ,27 % + 4, 100 Z O04 K () T O06 K1 D () O04 K1 T1 Z ,650 T1 O05 K ovrchová úprava stěn ovrchová úprava stropů KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) KERAMICKÝ OBKAD (v. 1,6m) oznámka SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED SDK ODHED ZDIVO OROTHERM 30 +D NA MATU TM T1 O04 K ZDIVO OROTHERM 14 +D NA MATU T () sv ZDIVO OROTHERM 11,5 +D NA MATU T ROSTÝ BETON 25/30 ŽEEZOBETON MINERÁNÍ VNA XS ES (2 000) S 550 O04 K ,06 m2 Nášlapná vrstva MARMOEUM DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY KERAMICKÁ DAŽBA KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY KERAMICKÁ DAŽBA KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY KERAMICKÁ DAŽBA KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY KERAMICKÁ DAŽBA KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY MARMOEUM KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY DŘEVĚNÉ ARKETY KERAMICKÁ DAŽBA KERAMICKÁ DAŽBA DŘEVĚNÉ ARKETY () T1 O04 K T () O04 K () T1 O04 K () ,000 = 189,4 m.n.m. T vedoucí ústavu: konzultant: Ing. Jiří Mráz část: ARCHITEKTONICKO STAVEBNÍ stavba: vedoucí projektu: vypracoval: Veronika Bukáčková KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA obsah: A () 74,49 21,36 17,40 11,78 7,36 18,11 18,84 12,96 18,04 6,16 5,07 14,18 14,07 3,78 3,78 14,07 14,07 3,87 3,78 14,18 63,19 17,40 19,15 19,25 19,25 19,25 26,54 23,68 38, T1 locha (m2) FASÁDNÍ OBKAD TERCA KINER tl. 102mm (2 000) O04 K1 Název místnos CHODBA OKOJ ČTYŘŮŽKOVÝ OKOJ ČTYŘŮŽKOVÝ RÁDENA SUŠÁRNA OKOJ ČTYŘŮŽKOVÝ OKOJ ČTYŘŮŽKOVÝ SKAD OKOJDVOUŮŽKOVÝ KOUENA KOUENA OKOJ DVOUÚŽKOVÝ OKOJ DVOUÚŽKOVÝ KOUENA KOUENA OKOJ DVOUŮŽKOVÝ OKOJ DVOUŮŽKOVÝ KOUENA KOUENA OKOJ DVOUŮŽKOVÝ CHODBA ÚNIKOVÉ SCHODIŠTĚ OKOJ ČTYŘŮŽKOVÝ OKOJ ČTYŘŮŽKOVÝ OKOJ ČTYŘŮŽKOVÝ OKOJ ČTYŘŮŽKOVÝ UMÝVÁRNY MUŽI UMÝVÁRNY ŽENY OKOJ ŠESTIŮŽKOVÝ ZDIVO OROTHERM 25 AKU NA MATU T D03 D03 D (2 000) xx 165/ / D D sv D B T Z , /290 5 xx 165/ xx 165/ / Z , D (2 000) D (2 000) D O O O S sv D (2 000) O09 O sv. +7, sv O B x 165/290 KOMÍN SCHIEDE ABSOUT (2 000) sv (2 000) (2 000) sv D O O D T () O05 K1 T T1 3 O05 K1 T1 300 T O04 K1 750 D06 S Tabulkamístnos 2.N Č. + 1, () () () x 165/ , (1 300) O04 K () T T1 O04 K () T ucationalversion ŮDORYS 2.N FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 1486/841 datum: měřítko: Květen 15 číslo výkresu: 1:50 F.1.2.3

29 vedoucí ústavu: K2 5 % % + 8, ,810 5 % + 8,060 2 % + 8, % K2 + 8, ,75 % K2 + 8,160 +8,160 2 % + 8,160 2 % % K4 +8,810 7 % + 8,060 S % 350 K3 + 7, ,990 4,72 % O ,08 % ,800 2 % VTOK DN 125 VTOK DN 125 4,72 % VÝVOD VZT ODTAKOVÉHO VĚTRÁNÍ VĚTRACÍ HAVICE KANAIZACE VÝEZ DO OCHÉ STŘECHY VEUX CX 1 0xmm + 6,990 4,72 % ,08 % ,800 2 % 5 % 4,72 % VÝVOD VZT ODTAKOVÉHO VĚTRÁNÍ 5 % 5 % K2 K2 + 7,610 VĚTRACÍ HAVICE KANAIZACE + 6, ,87 % + 6, ,990 9,11 % VĚTRACÍ HAVICE KANAIZACE ,800 2 % 4,14% VĚTRACÍ HAVICE KANAIZACE VTOK DN 125 VÝVOD VZT ODTAKOVÉHO VĚTRÁNÍ K % ,990 VĚTRACÍ HAVICE KANAIZACE VÝVOD VZT ODTAKOVÉHO VĚTRÁNÍ VĚTRACÍ HAVICE KANAIZACE , ,610 3, % 3,27 % % ,65 % + 6, , ,990 VĚTRACÍ HAVICE KANAIZACE ,39 % +6,990 VĚTRACÍ HAVICE KANAIZACE VTOK DN , % + 6, VĚTRACÍ HAVICE KANAIZACE ,425 K KOMÍN SCHIEDE ABSOUT K2 3,09 % VTOK DN ,800 3,53 % 3,92 % VĚTRACÍ HAVICE KANAIZACE % , , , S 0,000 = 189,4 m.n.m. vedoucí projektu: konzultant: vypracoval: část: ARCHITEKTONICKO STAVEBNÍ obsah: Ing. Jiří Mráz Veronika Bukáčková ŮDORYS STŘECHY stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 1189/841 datum: Květen 15 měřítko: číslo výkresu: 1:50 F.1.2.4

30 ducationalversion K2 5% +8,810 5% K2-0,0 S3 2% S1 +8,160 +7,500 ±0,000 DETAI D8 7% 1 K3 5% DETAI D8 +7,610 +6,990 S1 +6,300 +6, , ,000 +2, ±0,000-0, 150-0,400-0,500-0, ,100 +3, x 165/290 +7, x 165/ , K2 5% 2% S3-0,0-0,700-0,800-0,700-1,000-1,000-1,000-1,000-1,0-1,0 ZDIVO OROTHERM 30 +D NA MATU TM ZDIVO OROTHERM 25 AKU NA MATU T ZDIVO OROTHERM 14 +D NA MATU T ZDIVO OROTHERM 11,5 +D NA MATU T ROSTÝ BETON 25/30 REFAMONOITICKÝ STRO MIAKO FASÁDNÍ OBKAD TERCA KINER tl. 102mm MINERÁNÍ VNA XS ES ZEMINA ŮVODNÍ ZEMINA NASYANÁ S 0,000 = 189,4 m.n.m. vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: ARCHITEKTONICKO STAVEBNÍ obsah: ŘEZ ODÉNÝ Ing. Jiří Mráz Veronika Bukáčková stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 1189/841 datum: Květen 15 měřítko: číslo výkresu: 1:50 F.1.2.5

31 alversion ,810 K2 K2 +7,610 5% +7,500 5% -0,0 S , ,300 DETAI D ±0,000 ±0,000 2% 2% -0, -0, -0,400-0,400-1, ,300 +3, ,000-0,500 S ,700-0,700 5 x 175/ ,0 +4,610 +4,100 +3,500 +3,233-0,500 S2 Z1 5% -1,000 K2 DETAI D S3-0,0 ZDIVO OROTHERM 30 +D NA MATU TM ZDIVO OROTHERM 25 AKU NA MATU T ZDIVO OROTHERM 14 +D NA MATU T ZDIVO OROTHERM 11,5 +D NA MATU T ROSTÝ BETON 25/30 S REFAMONOITICKÝ STRO MIAKO FASÁDNÍ OBKAD TERCA KINER tl. 102mm 0,000 = 189,4 m.n.m. MINERÁNÍ VNA XS ES ZEMINA ŮVODNÍ ZEMINA NASYANÁ vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: ARCHITEKTONICKO STAVEBNÍ obsah: ŘEZ ŘÍČNÝ Ing. Jiří Mráz Veronika Bukáčková stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 841/594 datum: Květen 15 měřítko: číslo výkresu: 1:50 F.1.2.6

32 ducationalversion OHED VÝCHODNÍ K2 +8,810 +8,550 +8,000 K2 1 +7,610-0, , ,700 +4,0 +2,400 +0, -0,0 ŘEZOOHED ZÁADNÍ +8,550 K2 K2 K2 +7,610 5% +7,500 5% +5,0 +4,610 +2,750-0, K2 Z1 +6, ,700-0, ,990 VÝEZ DO OCHÉ STŘECHY VEUX CX 1 0xmm +6,500 O08 +5,700 +6,300 K1 T1 +4,300 +4,0 +3,300 +3, ,400 +3,000 DETA D2 +1,650 K1 T1 +0, DETA D3-0,0 ±0,000 2% 2% -0, -0, ,500-0,700-0,700-1,000-1, ,0 ZDIVO OROTHERM 30 +D NA MATU TM ZDIVO OROTHERM 25 AKU NA MATU T ZDIVO OROTHERM 14 +D NA MATU T ZDIVO OROTHERM 11,5 +D NA MATU T ROSTÝ BETON 25/30 REFAMONOITICKÝ STRO MIAKO FASÁDNÍ OBKAD TERCA KINER tl. 102mm MINERÁNÍ VNA XS ES ZEMINA ŮVODNÍ ZEMINA NASYANÁ 1 ÍCOVÉ CIHY OTOHERM KINKER S 0,000 = 189,4 m.n.m. vedoucí ústavu: vedoucí projektu: konzultant: vypracoval: část: ARCHITEKTONICKO STAVEBNÍ obsah: Ing. Jiří Mráz Veronika Bukáčková stavba: KOMUNITNÍ CENTRUM A OUTNICKÝ DŮM U ANEŽSKÉHO KÁŠTERA OHED JIŽNÍ A ŘEZOOHED ZÁADNÍ FAKUTA ARCHITEKTURY THÁKUROVA 7 RAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: 1189/841 datum: Květen 15 měřítko: číslo výkresu: 1:50 F.1.2.7

33 Č. Náhled F Tabulka dveří růchozí rozměry opis KS F Tabulka dveří Č. Náhled růchozí rozměry opis KS 980 x Dveře jednokřídlé otočné, interiérové, bez prahu, křídlo - hladké bez členění, zárubeň obložková, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) D x Dveře dvoukřídlé otočné, interiérové, bez prahu, křídlo - prosklené zárubeň obložková, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) 2 D x Dveře jednokřídlé otočné, interiérové, bez prahu, křídlo - hladké bez členění, zárubeň obložková, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) 3 Dveře jednokřídlé otočné, interiérové, bez prahu, křídlo - hladké bez členění s mřížkou v dloní, zárubeň D07 x obložková, nerezové 1 kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) 980 D03 D x Dveře jednokřídlé otočné, interiérové, bez prahu, křídlo - hladké bez členění, zárubeň obložková, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) D x Dveře dvoukřídlé otočné s bočním světlíkem, interiérové, bez prahu, křídlo prosklené, pevně zasklený, zárubeň obložková, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) 1 D04 D04 x Dveře jednokřídlé otočné, exteriérové, s parhem, křídlo - hladké bez členění, zárubeň oceolová, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) D x2 700 Dveře karuselové, exteriérové, s pohonem v podlaze, křídla - členná s izolačním dvojsklem, nerezové kování, povrchová úprava - UR lak matný barvený (křídlo a zárubeň) 1 GSEducationalVersion

34 F Tabulka dveří Č. Náhled růchozí rozměry opis KS D x2 100 Stěna se vstupními dvoukřídlými otočnými dveřmi s prahem, zasklení, izolační dvojsklo mm, rámové okno - horní sklopné, kování eloxovaný hliník D x Stěna s dvoukřídlými otočnými dveřmi bez prahu, interiérové, jednosklo 7mm, rámové okno - pevné zasklení, kování eloxovaný hliník D x Stěna s dvoukřídlími otočnými dveřmi, izolační dvojsklo mm, rámové okno - otevíravá křídla, kování eloxovaný hliník GSEducationalVersion

35 F Tabulka oken F Tabulka oken Č. KS Náhled opis Č. Náhled opis O Rámové okno hliníkové s povrchovou úpravou, izolační dvojsklo mm, otevíravě sklopná křídla, kování eloxovaný hliník O Rámové okno hliníkové s povrchovou úpravou, izolační dvojsklo mm, horní sklopné, kování eloxovaný hliník O Rámové okno hliníkové s povrchovou úpravou, izolační dvojsklo mm, otevíravě sklopná křídla, uprostřed tepelně izolační panel, kování eloxovaný hliník O Rámové okno hliníkové s povrchovou úpravou, izolační dvojsklo mm, pravá část otevíravá, kování eloxovaný hliník O Rámové okno hliníkové s povrchovou úpravou, izolační dvojsklo mm, otevíravě sklopná křídla, kování eloxovaný hliník O Výlez do ploché střechy Velux CX, izolační dvojsklo 3-14,5-3mm + 4mm tvrzené venkovní sklo,sklon 0 O Rámové okno hliníkové s povrchovou úpravou, zasklení, izolační dvojsklo mm, horní sklopné, kování eloxovaný hliník O Rámové okno hliníkové s povrchovou úpravou, izolační dvojsklo mm, horní sklopné, kování eloxovaný hliník GSEducationalVersion

36 F Tabulka oken Č. KS Náhled opis F Tabulka oken Č. KS Náhled opis 1 1 O Sestava rámových hliníkových oken s povrchovou úpravou, interiérové, jednosklo 7mm, pevné zasklení, kování eloxovaný hliník 1 okno pevně zasklené O Sestava rámových hliníkových oken a dveří se světlíkem, interiérové, jednosklo 7mm, pevné zasklení, kování eloxovaný hliník 1 okno pevně zasklené dvoudílné 2 dveře s bočním světlíkem průchozí rozměr: 860x

37 F Dokumentace zasklení průchodu Č. KS Náhled opis F Dokumentace zasklení průchodu Č. KS Náhled opis Boční stěna 3 Boční stěna Sestava Schuco CMC 50, hliníkový rám s okenními a dveřními výplněmi, izolační dvojsklo mm, nerezové kování Sestava Schuco CMC 50, hliníkový rám s okenními výplněmi, izolační dvojsklo mm, nerezové kování S okenní díl pevně zasklený S okenní díl sklopný 1 okenní díl pevně zasklený 2 okenní díl sklopný 3 okenní díl pevně zasklený dvoudílný okenní díl pevně zasklený dvoudílný 4 okenní díl sklopný 4 okenní díl sklopný 4 5 dveřní díl otočný průchozí rozměry: 1 9x okenní díl pevně zasklený Č. KS opis Zastřešení S Sestava Schuco CMC 50, hliníkový rám s okenními výplněmi, izolační dvojsklo mm, nerezové kování, sklon 7, pevné zasklívací díly

38 55 35 F Tabulka zámečnických výrobků Číslo Schéma opis F Tabulka klempířských výrobků Číslo Schéma Rozvinutá š. opis Délka Z1 Ocelové zábradlí, broušený povrch, výplň bezpečnostní sklo, kotvené z boku do atiky K1 K mm 800mm Okenní parapet, pozinkovaný, tl. 2mm Atikový plech, pozinkovaný, tl. 2mm 92,93m 198,2m K mm Atikový plech pozinkovaný, tl. 2mm 13m Z2 Ocelové zábradlí, broušený povrch, výplň bezpečnostní sklo, kotvené shora do desky K4 K mm 2 540mm Okenní oplechování, pozinkovaný, tl. 2mm Oplechování výtahové šachty, pozinkovaný, tl. 2mm 13m 2,15m F Tabulka truhlářských výrobků Číslo Schéma Šířky opis Délka Z Ocelový žebřík, umístěn ve 2.N pro přístup na střechu, povrch pozinkovaný T mm 3 000mm Okenní parapet, dřevotřískový polaminovaný 91,72m GSEducationalVersion GSEducationalVersion
