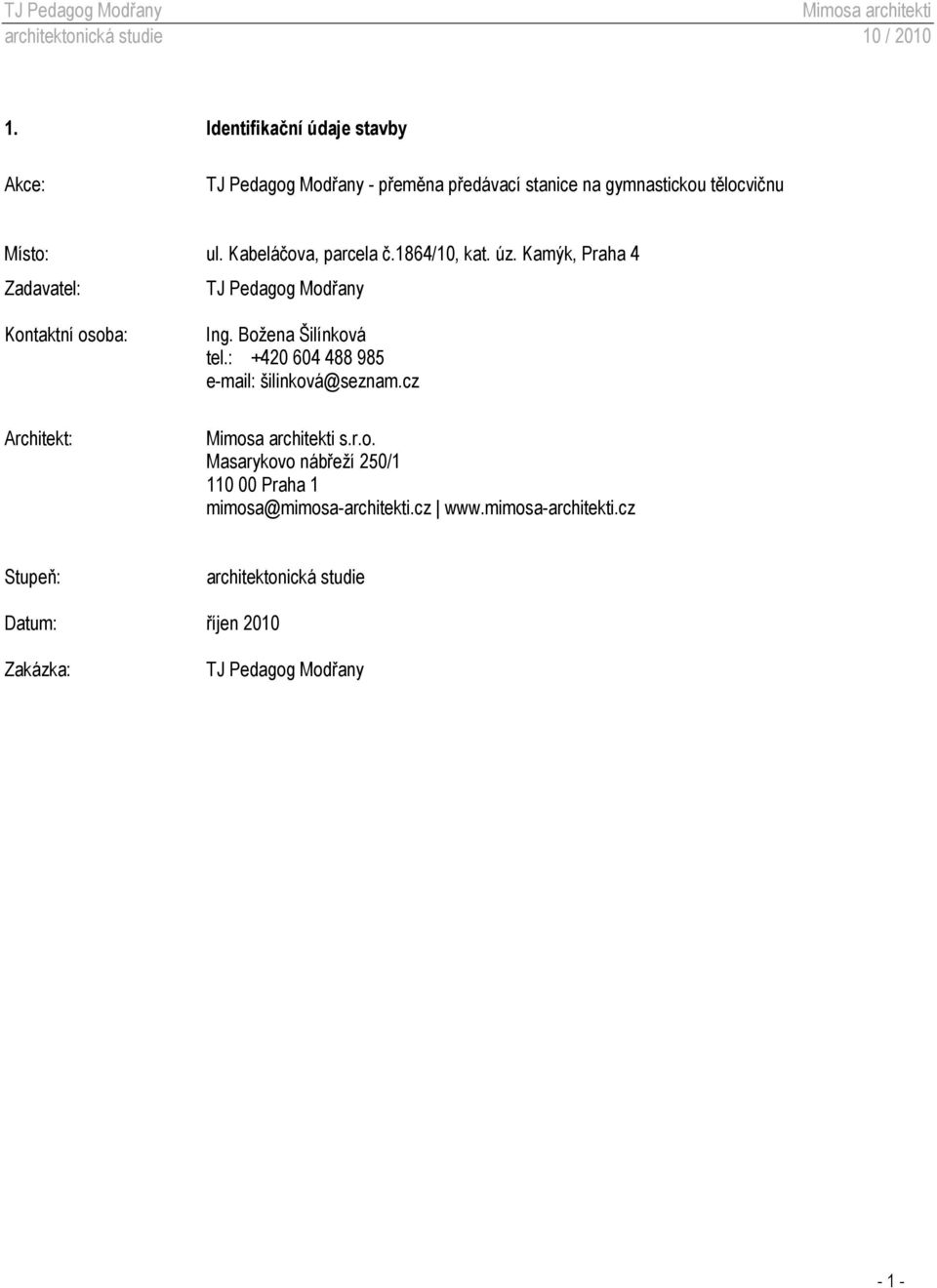

2 TJ Pedagog Modřany Mimosa architekti architektonická studie 10 / Identifikační údaje stavby Akce: TJ Pedagog Modřany - přeměna předávací stanice na gymnastickou tělocvičnu Místo: ul. Kabeláčova, parcela č.1864/10, kat. úz. Kamýk, Praha 4 Zadavatel: TJ Pedagog Modřany Kontaktní osoba: Architekt: Ing. Božena Šilínková tel.: šilinková@seznam.cz Mimosa architekti s.r.o. Masarykovo nábřeží 250/ Praha 1 mimosa@mimosa-architekti.cz Stupeň: architektonická studie Datum: říjen 2010 Zakázka: TJ Pedagog Modřany - 1 -

1864/10, kat. úz. Kamýk, Praha 4 Zadavatel: TJ Pedagog Modřany Kontaktní osoba: Architekt: Ing. Božena Šilínková tel.

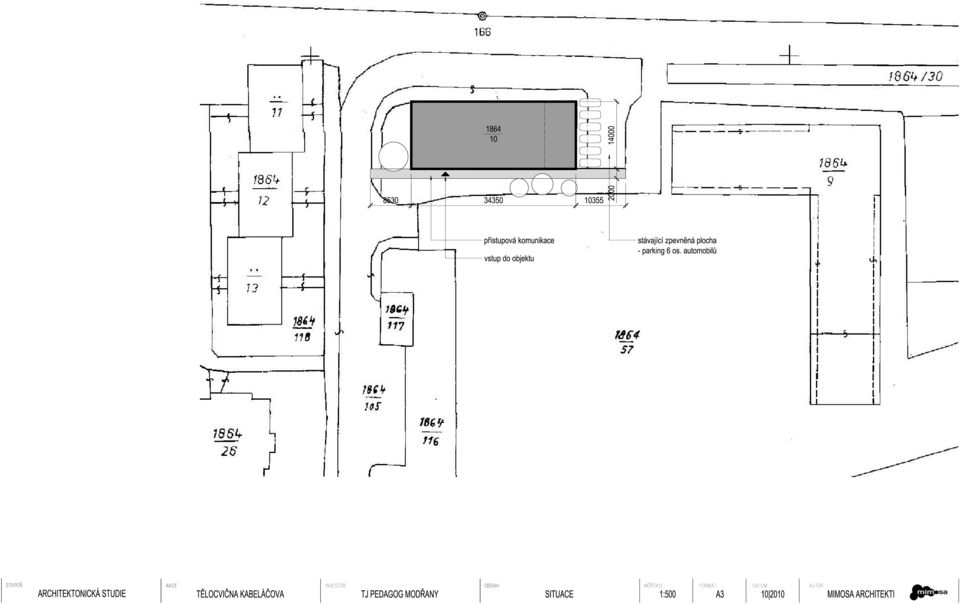

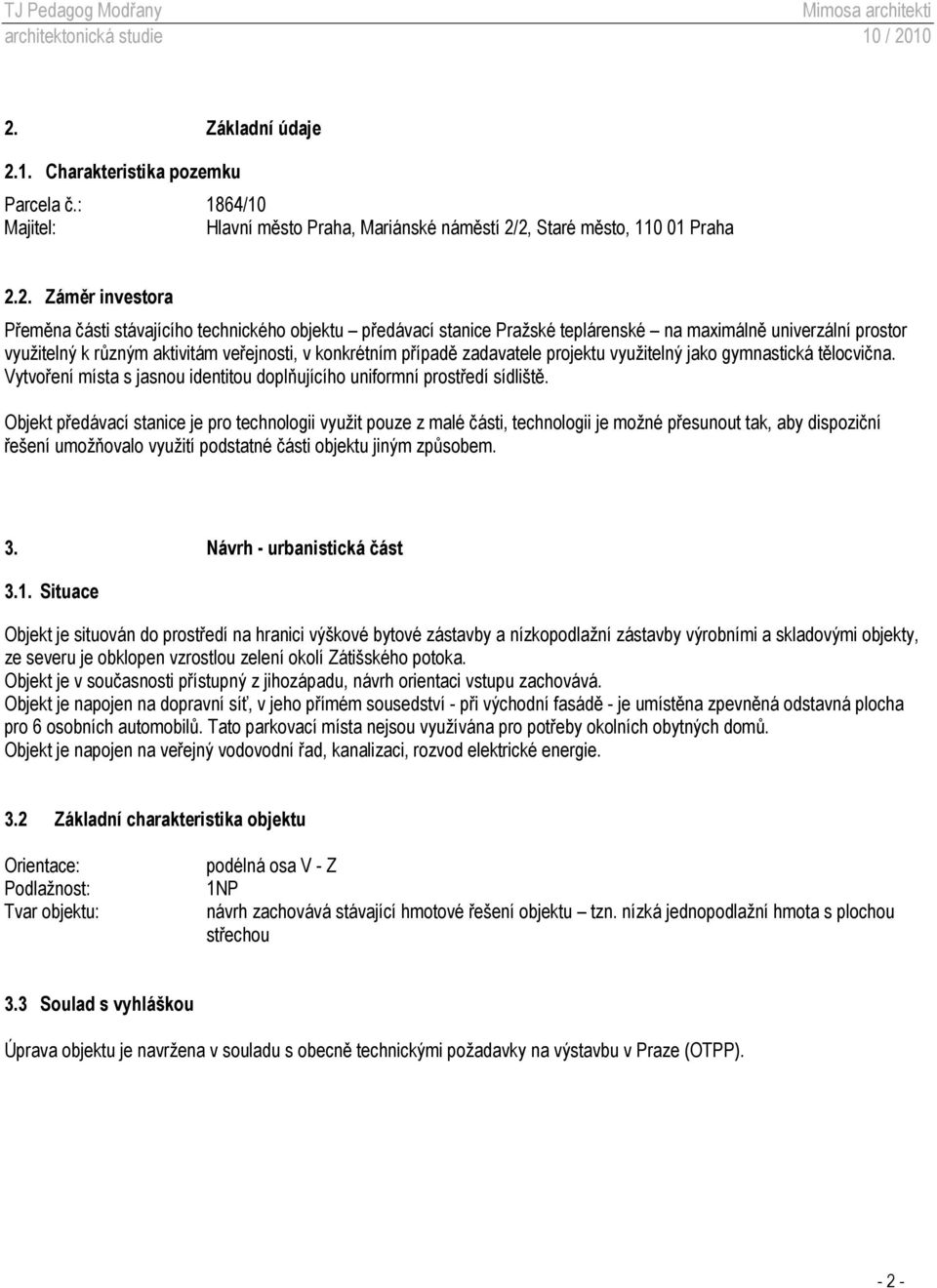

3 TJ Pedagog Modřany Mimosa architekti architektonická studie 10 / Základní údaje 2.1. Charakteristika pozemku Parcela č.: 1864/10 Majitel: Hlavní město Praha, Mariánské náměstí 2/2, Staré město, Praha 2.2. Záměr investora Přeměna části stávajícího technického objektu předávací stanice Pražské teplárenské na maximálně univerzální prostor využitelný k různým aktivitám veřejnosti, v konkrétním případě zadavatele projektu využitelný jako gymnastická tělocvična. Vytvoření místa s jasnou identitou doplňujícího uniformní prostředí sídliště. Objekt předávací stanice je pro technologii využit pouze z malé části, technologii je možné přesunout tak, aby dispoziční řešení umožňovalo využití podstatné části objektu jiným způsobem. 3. Návrh - urbanistická část 3.1. Situace Objekt je situován do prostředí na hranici výškové bytové zástavby a nízkopodlažní zástavby výrobními a skladovými objekty, ze severu je obklopen vzrostlou zelení okolí Zátišského potoka. Objekt je v současnosti přístupný z jihozápadu, návrh orientaci vstupu zachovává. Objekt je napojen na dopravní síť, v jeho přímém sousedství - při východní fasádě - je umístěna zpevněná odstavná plocha pro 6 osobních automobilů. Tato parkovací místa nejsou využívána pro potřeby okolních obytných domů. Objekt je napojen na veřejný vodovodní řad, kanalizaci, rozvod elektrické energie. 3.2 Základní charakteristika objektu Orientace: podélná osa V - Z Podlažnost: 1NP Tvar objektu: návrh zachovává stávající hmotové řešení objektu tzn. nízká jednopodlažní hmota s plochou střechou 3.3 Soulad s vyhláškou Úprava objektu je navržena v souladu s obecně technickými požadavky na výstavbu v Praze (OTPP)

2, Staré město, 110 01 Praha 2.2. Záměr investora Přeměna části stávajícího technického objektu předávací stanice Pražské teplárenské na maximálně univerzální prostor využitelný k různým aktivitám

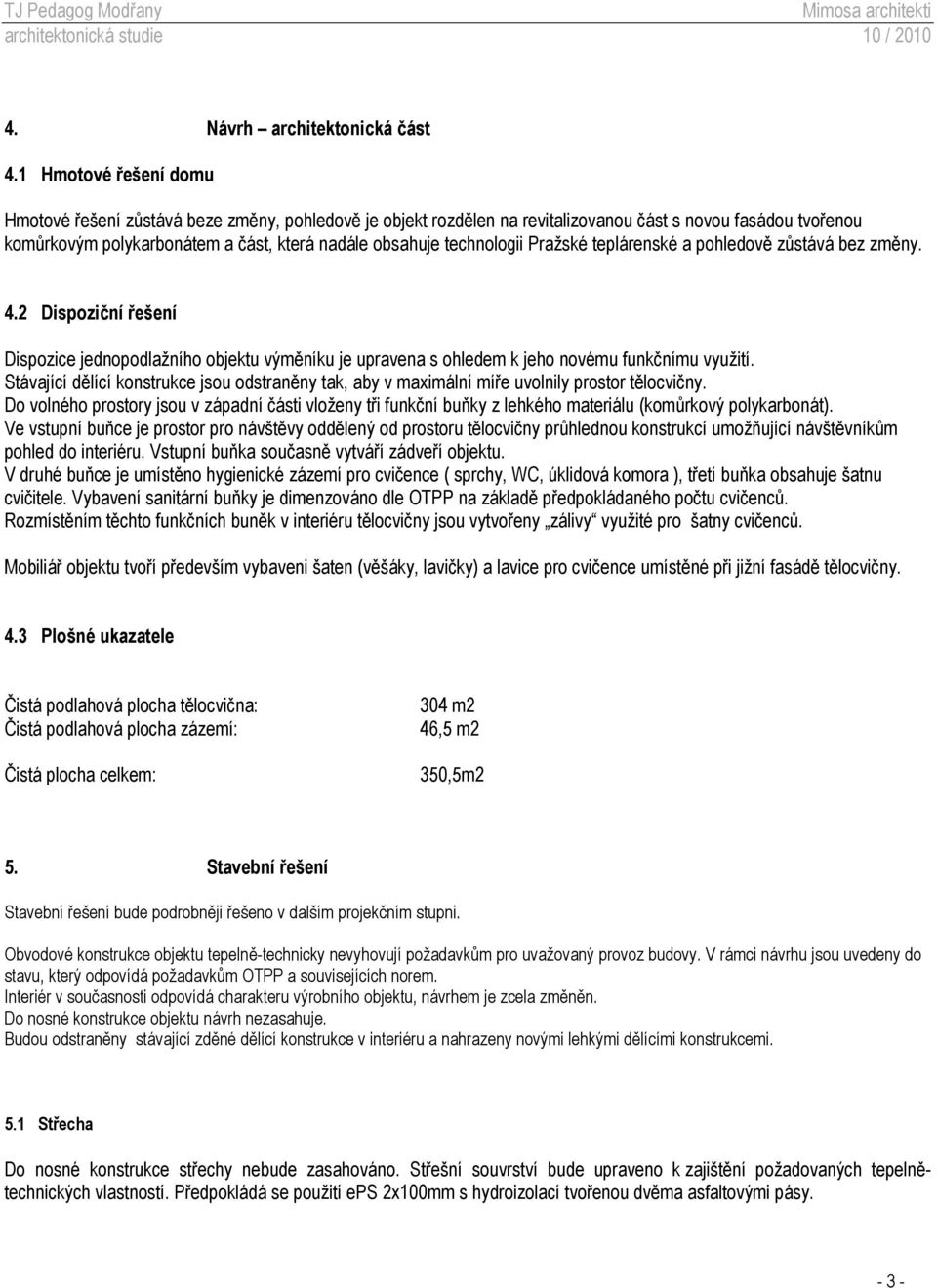

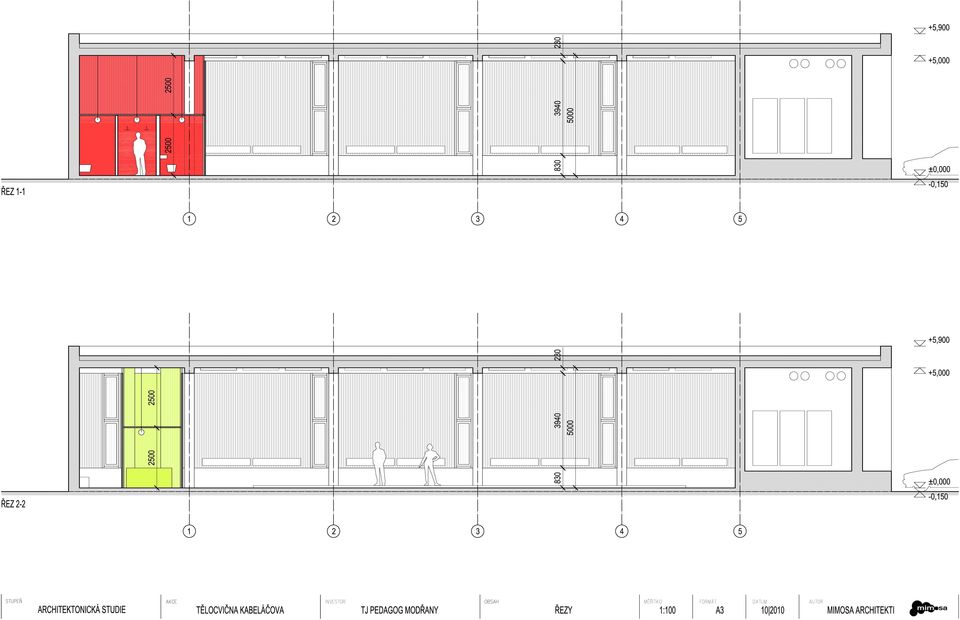

4 TJ Pedagog Modřany Mimosa architekti architektonická studie 10 / Návrh architektonická část 4.1 Hmotové řešení domu Hmotové řešení zůstává beze změny, pohledově je objekt rozdělen na revitalizovanou část s novou fasádou tvořenou komůrkovým polykarbonátem a část, která nadále obsahuje technologii Pražské teplárenské a pohledově zůstává bez změny. 4.2 Dispoziční řešení Dispozice jednopodlažního objektu výměníku je upravena s ohledem k jeho novému funkčnímu využití. Stávající dělící konstrukce jsou odstraněny tak, aby v maximální míře uvolnily prostor tělocvičny. Do volného prostory jsou v západní části vloženy tři funkční buňky z lehkého materiálu (komůrkový polykarbonát). Ve vstupní buňce je prostor pro návštěvy oddělený od prostoru tělocvičny průhlednou konstrukcí umožňující návštěvníkům pohled do interiéru. Vstupní buňka současně vytváří zádveří objektu. V druhé buňce je umístěno hygienické zázemí pro cvičence ( sprchy, WC, úklidová komora ), třetí buňka obsahuje šatnu cvičitele. Vybavení sanitární buňky je dimenzováno dle OTPP na základě předpokládaného počtu cvičenců. Rozmístěním těchto funkčních buněk v interiéru tělocvičny jsou vytvořeny zálivy využité pro šatny cvičenců. Mobiliář objektu tvoří především vybaveni šaten (věšáky, lavičky) a lavice pro cvičence umístěné při jižní fasádě tělocvičny. 4.3 Plošné ukazatele Čistá podlahová plocha tělocvična: 304 m2 Čistá podlahová plocha zázemí: 46,5 m2 Čistá plocha celkem: 350,5m2 5. Stavební řešení Stavební řešení bude podrobněji řešeno v dalším projekčním stupni. Obvodové konstrukce objektu tepelně-technicky nevyhovují požadavkům pro uvažovaný provoz budovy. V rámci návrhu jsou uvedeny do stavu, který odpovídá požadavkům OTPP a souvisejících norem. Interiér v současnosti odpovídá charakteru výrobního objektu, návrhem je zcela změněn. Do nosné konstrukce objektu návrh nezasahuje. Budou odstraněny stávající zděné dělící konstrukce v interiéru a nahrazeny novými lehkými dělícími konstrukcemi. 5.1 Střecha Do nosné konstrukce střechy nebude zasahováno. Střešní souvrství bude upraveno k zajištění požadovaných tepelnětechnických vlastností. Předpokládá se použití eps 2x100mm s hydroizolací tvořenou dvěma asfaltovými pásy

technologii Pražské teplárenské a pohledově zůstává bez změny. 4.2 Dispoziční řešení Dispozice jednopodlažního objektu výměníku je upravena s ohledem k jeho novému funkčnímu využití.

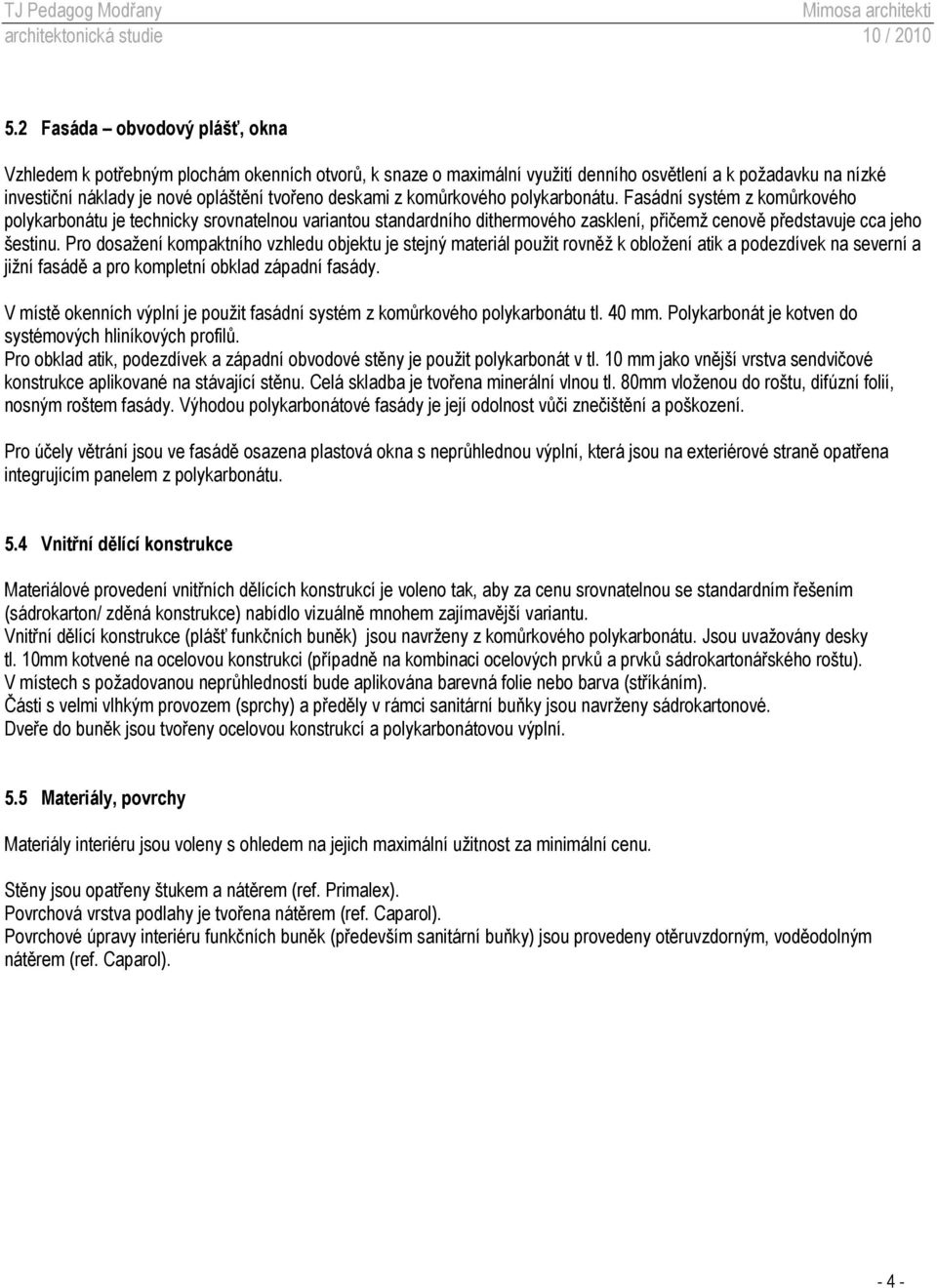

5 TJ Pedagog Modřany Mimosa architekti architektonická studie 10 / Fasáda obvodový plášť, okna Vzhledem k potřebným plochám okenních otvorů, k snaze o maximální využití denního osvětlení a k požadavku na nízké investiční náklady je nové opláštění tvořeno deskami z komůrkového polykarbonátu. Fasádní systém z komůrkového polykarbonátu je technicky srovnatelnou variantou standardního dithermového zasklení, přičemž cenově představuje cca jeho šestinu. Pro dosažení kompaktního vzhledu objektu je stejný materiál použit rovněž k obložení atik a podezdívek na severní a jižní fasádě a pro kompletní obklad západní fasády. V místě okenních výplní je použit fasádní systém z komůrkového polykarbonátu tl. 40 mm. Polykarbonát je kotven do systémových hliníkových profilů. Pro obklad atik, podezdívek a západní obvodové stěny je použit polykarbonát v tl. 10 mm jako vnější vrstva sendvičové konstrukce aplikované na stávající stěnu. Celá skladba je tvořena minerální vlnou tl. 80mm vloženou do roštu, difúzní folií, nosným roštem fasády. Výhodou polykarbonátové fasády je její odolnost vůči znečištění a poškození. Pro účely větrání jsou ve fasádě osazena plastová okna s neprůhlednou výplní, která jsou na exteriérové straně opatřena integrujícím panelem z polykarbonátu. 5.4 Vnitřní dělící konstrukce Materiálové provedení vnitřních dělících konstrukcí je voleno tak, aby za cenu srovnatelnou se standardním řešením (sádrokarton/ zděná konstrukce) nabídlo vizuálně mnohem zajímavější variantu. Vnitřní dělící konstrukce (plášť funkčních buněk) jsou navrženy z komůrkového polykarbonátu. Jsou uvažovány desky tl. 10mm kotvené na ocelovou konstrukci (případně na kombinaci ocelových prvků a prvků sádrokartonářského roštu). V místech s požadovanou neprůhledností bude aplikována barevná folie nebo barva (stříkáním). Části s velmi vlhkým provozem (sprchy) a předěly v rámci sanitární buňky jsou navrženy sádrokartonové. Dveře do buněk jsou tvořeny ocelovou konstrukcí a polykarbonátovou výplní. 5.5 Materiály, povrchy Materiály interiéru jsou voleny s ohledem na jejich maximální užitnost za minimální cenu. Stěny jsou opatřeny štukem a nátěrem (ref. Primalex). Povrchová vrstva podlahy je tvořena nátěrem (ref. Caparol). Povrchové úpravy interiéru funkčních buněk (především sanitární buňky) jsou provedeny otěruvzdorným, voděodolným nátěrem (ref. Caparol)

komůrkového polykarbonátu. Fasádní systém z komůrkového polykarbonátu je technicky srovnatelnou variantou standardního dithermového zasklení, přičemž cenově představuje cca jeho šestinu.

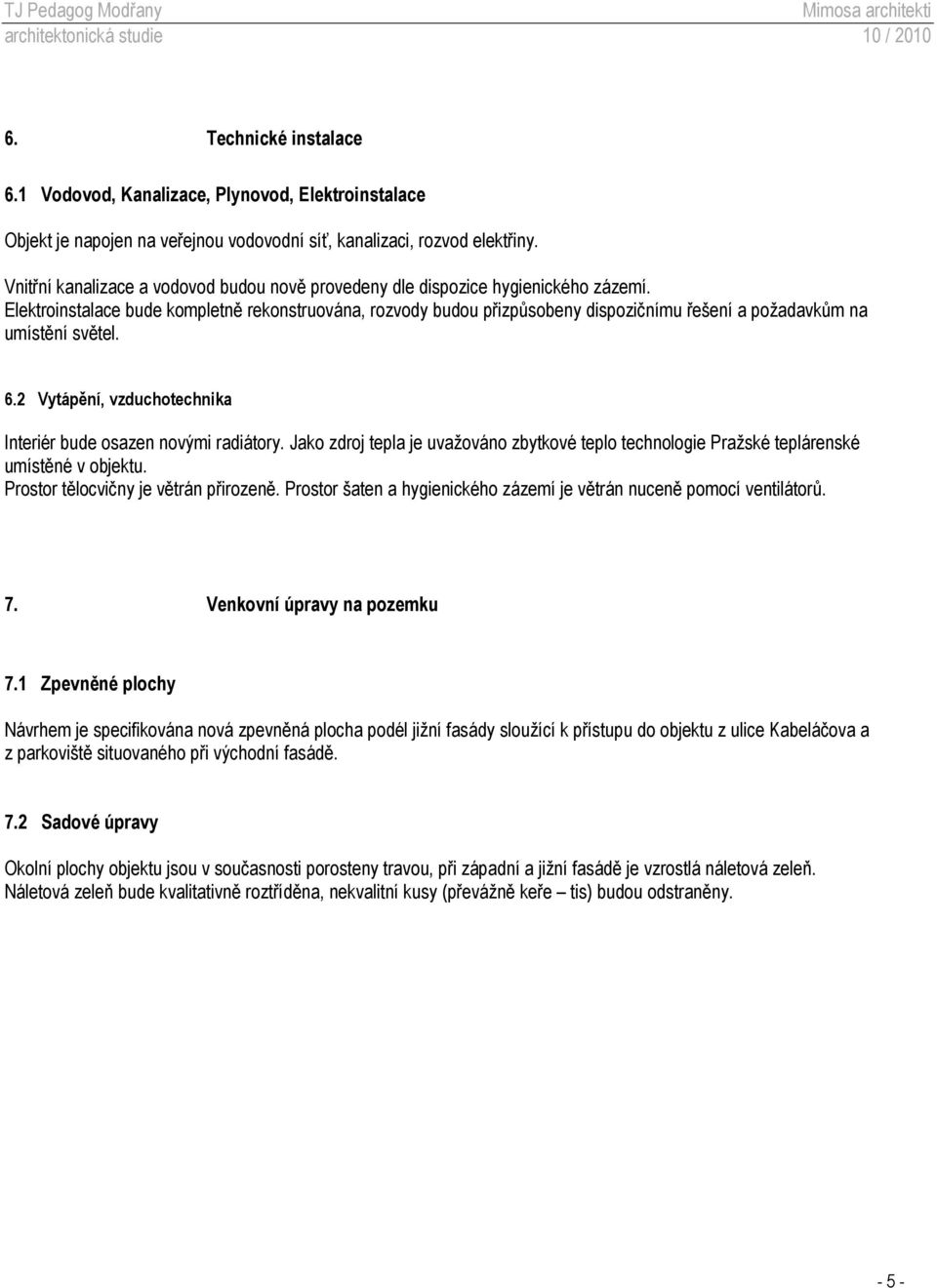

6 TJ Pedagog Modřany Mimosa architekti architektonická studie 10 / Technické instalace 6.1 Vodovod, Kanalizace, Plynovod, Elektroinstalace Objekt je napojen na veřejnou vodovodní síť, kanalizaci, rozvod elektřiny. Vnitřní kanalizace a vodovod budou nově provedeny dle dispozice hygienického zázemí. Elektroinstalace bude kompletně rekonstruována, rozvody budou přizpůsobeny dispozičnímu řešení a požadavkům na umístění světel. 6.2 Vytápění, vzduchotechnika Interiér bude osazen novými radiátory. Jako zdroj tepla je uvažováno zbytkové teplo technologie Pražské teplárenské umístěné v objektu. Prostor tělocvičny je větrán přirozeně. Prostor šaten a hygienického zázemí je větrán nuceně pomocí ventilátorů. 7. Venkovní úpravy na pozemku 7.1 Zpevněné plochy Návrhem je specifikována nová zpevněná plocha podél jižní fasády sloužící k přístupu do objektu z ulice Kabeláčova a z parkoviště situovaného při východní fasádě. 7.2 Sadové úpravy Okolní plochy objektu jsou v současnosti porosteny travou, při západní a jižní fasádě je vzrostlá náletová zeleň. Náletová zeleň bude kvalitativně roztříděna, nekvalitní kusy (převážně keře tis) budou odstraněny

Vnitřní kanalizace a vodovod budou nově provedeny dle dispozice hygienického zázemí.
