RADIOVÁ SPÍNACÍ ZÁSUVKA FS20ST

Transkript

1 NÁVOD K OBSLUZE RADIOVÁ SPÍNACÍ ZÁSUVKA FS20ST Obj. č.: Zastrčte jednoduše radiovou spínací zásuvku do stávající síťové zásuvky a připojte svítidla, ventilátory nebo jiné elektropřístroje na radiovou spínací zásuvku - hotovo! Již můžete prostřednictvím vašeho radiového spínacího systému FS20 nebo pomocí radiové domovní centrály FHZ 1000 na dálku zapínat připojené spotřebiče. Navíc je možná i obsluha přímo na spínací zásuvce. Včetně časovací funkce se zapínací dobou od 1 s do 4,25 hodin. Spínací výkon max. 230 V/AC 16 A (3680 VA). Rozměry: (Š x V x H) 68 x 39 x 132 mm (bez konektoru). Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny ohledně uvedení zařízení do provozu a jeho obsluhy. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 2 ÚVOD Vážený zákazníku, Děkujeme Vám za zakoupení tohoto produktu. Výrobek je testován na elektromagnetickou slučitelnost a splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána; odpovídající podklady jsou uloženy u výrobce. Aby se zařízení zachovalo tomto v stavu a zajistil jeho bezpečný provoz, je třeba abyste dodržovali tento návod k obsluze! Před uvedením produktu do provozu si kompletně přečtěte návod k obsluze, dbejte všech bezpečnostní upozornění a pokynů k obsluze! Všechny obsažené firemní názvy a označení produktů jsou výrobními značkami příslušného vlastníka. Všechna práva jsou vyhrazena. Obsah Strana Úvod Účel použití Rozsah dodávky Charakteristické vlastnosti a technické údaje Bezpečnostní upozornění Obslužné prvky, krátký funkční test Programování a obsluha... 5 a) Programování... 5 b) Obsluha... 6 Řízení s dálkovým ovládáním... 6 Přímé ovládání: Časovací funkce... 6 a) Programování časovače... 7 b) Provoz časovače... 7 Spuštění chodu časovače... 7 Předčasné vypnutí chodu časovače... 7 Deaktivace časovací funkce... 8 Dočasné přepojení na trvalý provoz: Zařazení radiové spínací zásuvky do adresního systému... 8 a) Přiřazení dalších adres/typů adres... 8 b) Vymazání adres popř. adresních typů Uvedení do stavu nastavení výrobním závodem Obsluha Údržba a čištění Ekologická likvidace přístroje Tipy a upozornění Zkrácený návod k obsluze Prohlášení o shodě (DOC)... 12

3 3 1. ÚČEL POUŽITÍ Radiová spínací zásuvka FS20ST slouží výhradně pro provoz ve spojení s radiovým spínacím systémem FS20. Prostřednictvím vysílačů tohoto radiového spínacího systému může být spotřebič, připojený na radiové spínací zásuvce, rádiově (bezdrátově) zapnut nebo vypnut. Dále je integrována programovatelná časovací funkce. Jiné použití, než je v předchozím textu popsáno, vede k poškození tohoto produktu. Kromě toho je to spojené s nebezpečím, jako je např. elektrický zkrat, požár elektrický úder, apod. Celkový produkt nesmí být pozměňován popř. přestavován a kryt otevírán. Bezpodmínečně musí být dodržovány bezpečnostní a montážní upozornění tohoto návodu k obsluze. 2. ROZSAH DODÁVKY Radiová spínací zásuvka Návod k obsluze 3. CHARAKTERISTICKÉ VLASTNOSTI A TECHNICKÉ ÚDAJE Napájení prostřednictvím zásuvky síťového napětí Příkon: ca. 0,5 W Spínací výkon: max W (230 V /16 A) Programovatelný spínací čas: 1 sekunda až 270 minut (= 4 h 30 min.) Paměťová jednotka i bez napájení (např. při přepnutí radiové spínací zásuvky nebo při skladování) Vysílací frekvence: 868,35 MHz Modulace: AM Dosah: až 100 m (ve volném poli) 4. BEZPEČNOSTNÍ UPOZORNĚNÍ Vzniknou-li škody nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly! Neodpovídáme za věcné škody nebo úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku!

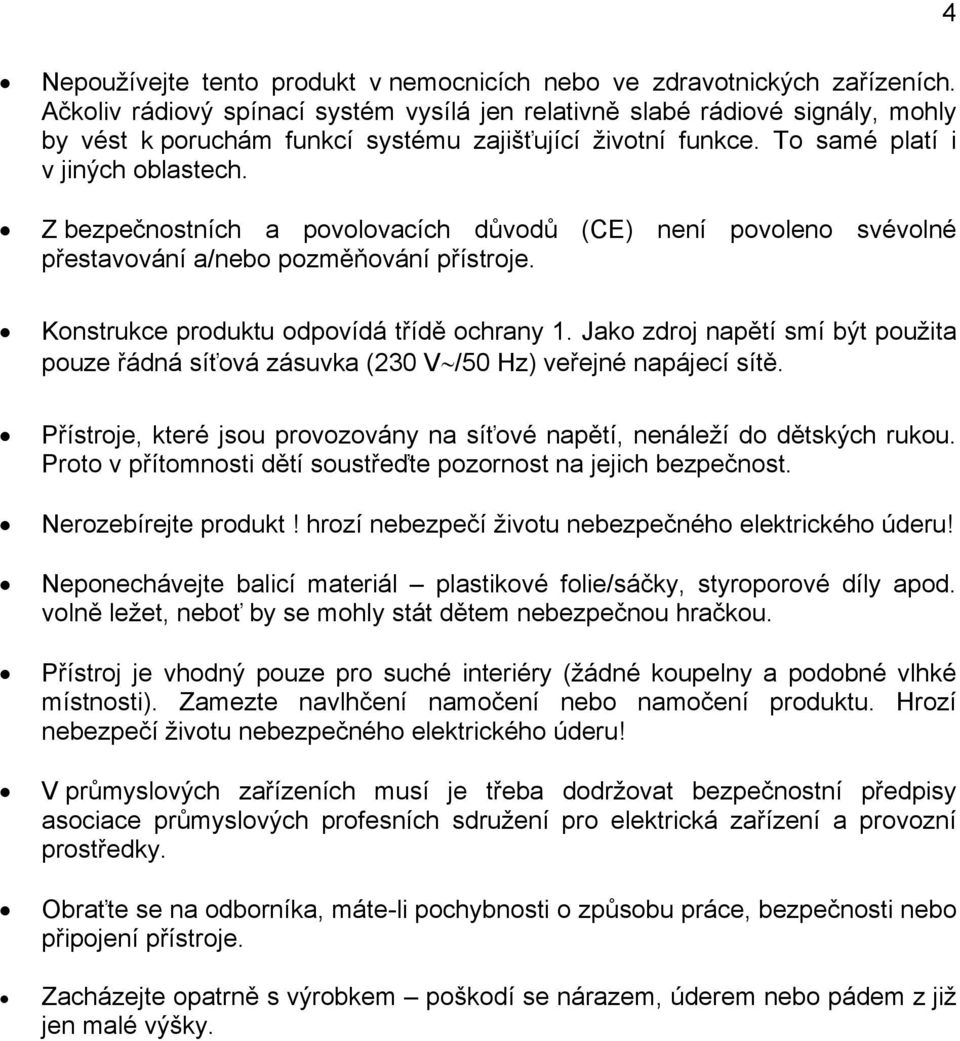

4 4 Nepoužívejte tento produkt v nemocnicích nebo ve zdravotnických zařízeních. Ačkoliv rádiový spínací systém vysílá jen relativně slabé rádiové signály, mohly by vést k poruchám funkcí systému zajišťující životní funkce. To samé platí i v jiných oblastech. Z bezpečnostních a povolovacích důvodů (CE) není povoleno svévolné přestavování a/nebo pozměňování přístroje. Konstrukce produktu odpovídá třídě ochrany 1. Jako zdroj napětí smí být použita pouze řádná síťová zásuvka (230 V /50 Hz) veřejné napájecí sítě. Přístroje, které jsou provozovány na síťové napětí, nenáleží do dětských rukou. Proto v přítomnosti dětí soustřeďte pozornost na jejich bezpečnost. Nerozebírejte produkt! hrozí nebezpečí životu nebezpečného elektrického úderu! Neponechávejte balicí materiál plastikové folie/sáčky, styroporové díly apod. volně ležet, neboť by se mohly stát dětem nebezpečnou hračkou. Přístroj je vhodný pouze pro suché interiéry (žádné koupelny a podobné vlhké místnosti). Zamezte navlhčení namočení nebo namočení produktu. Hrozí nebezpečí životu nebezpečného elektrického úderu! V průmyslových zařízeních musí je třeba dodržovat bezpečnostní předpisy asociace průmyslových profesních sdružení pro elektrická zařízení a provozní prostředky. Obraťte se na odborníka, máte-li pochybnosti o způsobu práce, bezpečnosti nebo připojení přístroje. Zacházejte opatrně s výrobkem poškodí se nárazem, úderem nebo pádem z již jen malé výšky.

5 5. OBSLUŽNÉ PRVKY, KRÁTKÝ FUNKČNÍ TEST 5 (1) Zásuvka pro spotřebič do 3680 W (2) Obslužné tlačítko pro programování a manuální provoz (3) Kontrolka (LED) Krátký funkční test: Zastrčte přístroj do síťové zásuvky. Jako zátěž připojte např. svítidlo do radiové spínací zásuvky (1). Stiskněte krátce tlačítko (2) radiové spínací zásuvky. Zátěž (např. svítidlo) musí být možno zapnout a vypnout prostřednictvím stisknutí tlačítka (1. stisknutí Ein (Zap), 2. stisknutí: Aus (Vyp), 3. stisknutí: Ein (Zap), atd.) 6. PROGRAMOVÁNÍ A OBSLUHA a) Programování Stiskněte obslužné tlačítko (2) radiové spínací zásuvky po dobu min. 15 sekund. Kontrolka/LED radiové spínací zásuvky začne blikat, přístroj se nachází v programovacím režimu.

6 Alternativně může být radiová spínací zásuvka zastrčena do zásuvky i s již stisknutým obslužným tlačítkem. Přitom se zásuvka ihned ocitne v programovacím režimu (bliká kontrolka/led). Stiskněte nyní tlačítko jednoho z požadovaného páru tlačítek vašeho dálkového ovládání. Pokud radiová spínací zásuvka obdrží kód, přestane kontrolka/led blikat. Radiová spínací zásuvka je nyní naprogramována na toto dálkové ovládání. V případě potřeby může být programování kdykoliv nahrazeno jiným tlačítkem dálkového ovládání popř. jiným na dálku ovládaným kanálem. Přitom opět postupujte jako v předešlých případech. 6 b) Obsluha Řízení s dálkovým ovládáním Zapnutí: Vypnutí: Krátce stisknout pravé tlačítko programovaného páru tlačítek Krátce stisknout levé tlačítko programovaného páru tlačítek Přímé ovládání: Stiskněte krátce tlačítko (2) na radiové spínací zásuvce. Při zapojeném spotřebiči svítí kontrolka/led (3) na radiové spínací zásuvce. Takto již můžete používat základní funkce pomocí radiové spínací zásuvky. Pokud chcete váš radiový spínací systém rozšířit nebo byste chtěli používat další zvláštní funkce radiové spínací zásuvky, přečtěte si prosím následující kapitolu! 7. ČASOVACÍ FUNKCE Radiovou spínací zásuvku je možno provozovat také s časovým nastavením jako časovač. To znamená, že jakmile bude naprogramována spínací doba, zůstane zásuvka zapnutá po každém spínacím příkazu pro programovaný čas a po uplynutí tohoto času se automaticky odpojí. Časovač je programovatelný na zapínací dobu mezi 1 s a 270 minutami (4 hodiny 30 min.).

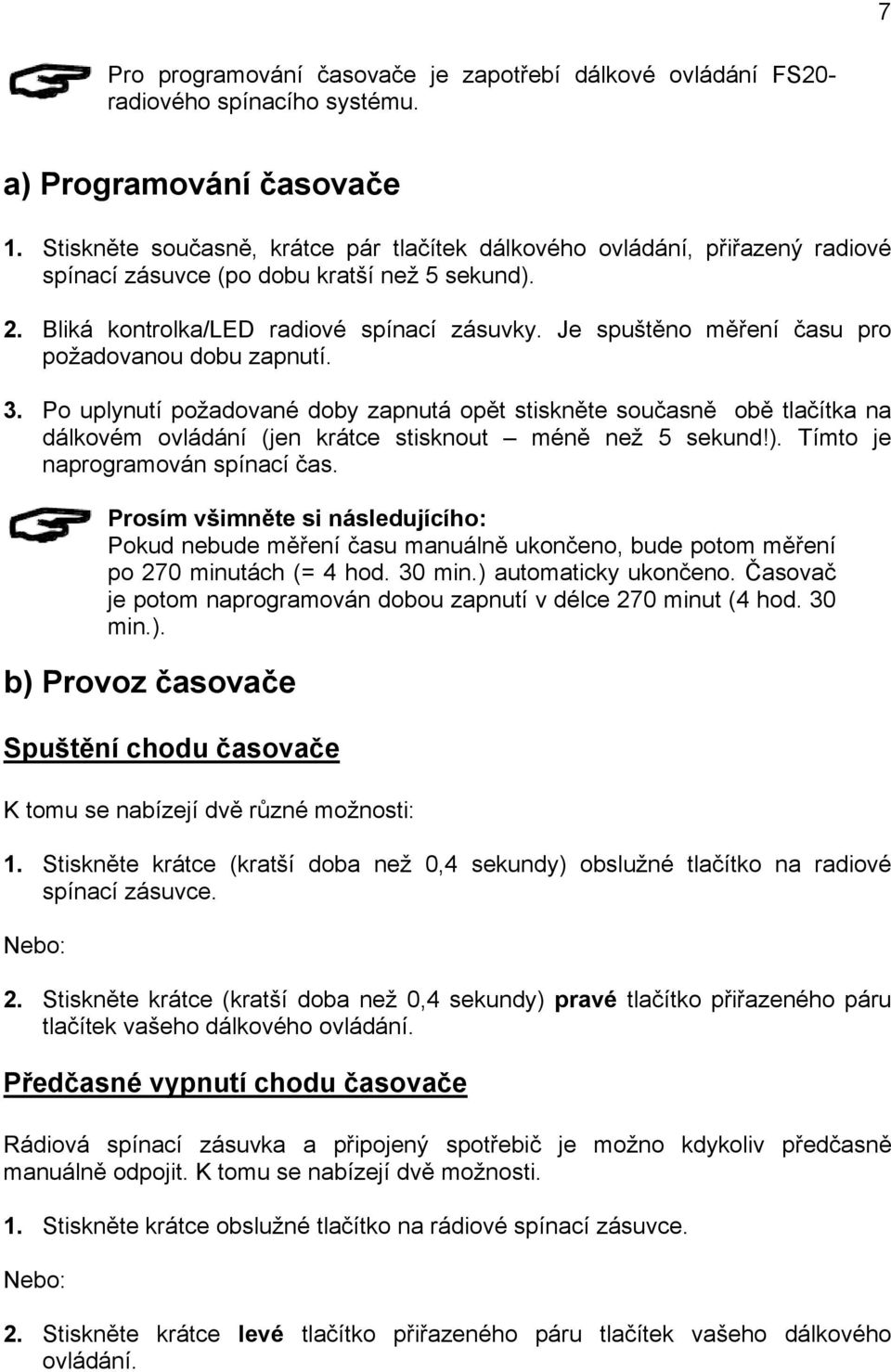

7 7 Pro programování časovače je zapotřebí dálkové ovládání FS20- radiového spínacího systému. a) Programování časovače 1. Stiskněte současně, krátce pár tlačítek dálkového ovládání, přiřazený radiové spínací zásuvce (po dobu kratší než 5 sekund). 2. Bliká kontrolka/led radiové spínací zásuvky. Je spuštěno měření času pro požadovanou dobu zapnutí. 3. Po uplynutí požadované doby zapnutá opět stiskněte současně obě tlačítka na dálkovém ovládání (jen krátce stisknout méně než 5 sekund!). Tímto je naprogramován spínací čas. Prosím všimněte si následujícího: Pokud nebude měření času manuálně ukončeno, bude potom měření po 270 minutách (= 4 hod. 30 min.) automaticky ukončeno. Časovač je potom naprogramován dobou zapnutí v délce 270 minut (4 hod. 30 min.). b) Provoz časovače Spuštění chodu časovače K tomu se nabízejí dvě různé možnosti: 1. Stiskněte krátce (kratší doba než 0,4 sekundy) obslužné tlačítko na radiové spínací zásuvce. Nebo: 2. Stiskněte krátce (kratší doba než 0,4 sekundy) pravé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání. Předčasné vypnutí chodu časovače Rádiová spínací zásuvka a připojený spotřebič je možno kdykoliv předčasně manuálně odpojit. K tomu se nabízejí dvě možnosti. 1. Stiskněte krátce obslužné tlačítko na rádiové spínací zásuvce. Nebo: 2. Stiskněte krátce levé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání.

8 Deaktivace časovací funkce 8 Stiskněte krátce, současně tlačítkový pár dálkového ovládání, přidělený radiové spínací zásuvce (po kratší dobu než 5 sekund). Bliká kontrolka/led radiové spínací zásuvky. Stiskněte nyní obslužné tlačítko na radiové spínací zásuvce. Programovací režim časovače bude opuštěn a časovací funkce je zrušena. Nyní je radiová spínací zásuvka opět použitelná v normálním manuálním spínacím provozu. Dočasné přepojení na trvalý provoz: Pokud se nemá provést automatické vypnutí u časovací funkce pro aktuální chod časovače (např. když nemá být vypnuto jedno svítidlo po uplynutí časovače), může být toto následovně provedeno: Stiskněte pravé tlačítko přiřazeného páru tlačítek vašeho dálkového ovládání po delší dobu jak 0,4 sekund. Nebo: Stiskněte obslužné tlačítko na radiové spínací zásuvce po delší dobu jek 0,4 sekund, pokud se přístroj nachází právě ve stavu Aus (Vyp). Potom zůstane radiová spínací zásuvka rovněž trvale zapnuta. Po dalším manuálním vypnutí je opět k dispozici provoz časovače; radiová spínací zásuvka se automaticky vypne po uplynutí spínacího času. 8. ZAŘAZENÍ RADIOVÉ SPÍNACÍ ZÁSUVKY DO ADRESNÍHO SYSTÉMU Radiová spínací zásuvka může být přes schéma adresování FS20-radiového spínacího systému zařazena do tohoto adresního systému s jednotlivými adresami, funkčními skupinami, místními a globálními správci. Přesná struktura adresního systému je v návodu k obsluze každého vysílače/ovladače FS20-radiového spínacího systému detailně objasněna. a) Přiřazení dalších adres/typů adres Radiové spínací zásuvce mohou být v rámci adresního systému FS20-radiového spínacího systému přiřazeny až 4 adresní typy. Takto je možné např. dálkově ovládat radiovou spínací zásuvku z více vysílačů/ovladačů se stejnými nebo odlišnými adresními typy.

9 Podrobné vysvětlení k adresnímu systému naleznete v návodu k obsluze každého dálkového ovládání FS20-radiového spínacího systému. Pro přiřazení více adresních typů radiové spínací zásuvce, opakujte programování, popsané v bodě 6. Radiovou spínací zásuvku je možno uložit až do čtyřech různých adres popř. adresních typů. 9 b) Vymazání adres popř. adresních typů Pokud chcete vymazat jeden přijímací kanál z uloženého seznamu, postupujte následovně: Přepojte přístroj podle oddílu 6 a) do programovacího režimu. Na vašem dálkovém ovládání stiskněte tlačítko (déle než 0,4 sekund), které je přiřazeno přijímacímu kanálu, který má být vymazán. Potom je programovací režim automaticky opuštěn a příslušný kanál je vymazán z adresního seznamu radiové spínací zásuvky. 9. UVEDENÍ DO STAVU NASTAVENÍ VÝROBNÍM ZÁVODEM V případě potřeby můžete veškerá naprogramování a nastavení, která jsou uložena v radiové spínací zásuvce, najednou vymazat a tím přepojit radiovou spínací zásuvku do stavu nastavení výrobním závodem. Pro tento krok postupujte následovně: Stiskněte ovládací tlačítko radiové spínací zásuvky po delší dobu než min. 15 sekund. Kontrolka/LED radiové spínací zásuvky začne blikat, přístroj se nachází v programovacím režimu. Stiskněte nyní opět krátce ovládací tlačítko. Všechny naučené adresy a režim časovače jsou se svým naprogramovaným spínacím časem vymazány popř. deaktivovány. Zhasne kontrolka/led, programovací režim je opuštěn. Radiová spínací zásuvka již nyní nereaguje na žádný dálkově vysílaný příkaz a musí být pro další použití nově naprogramována!

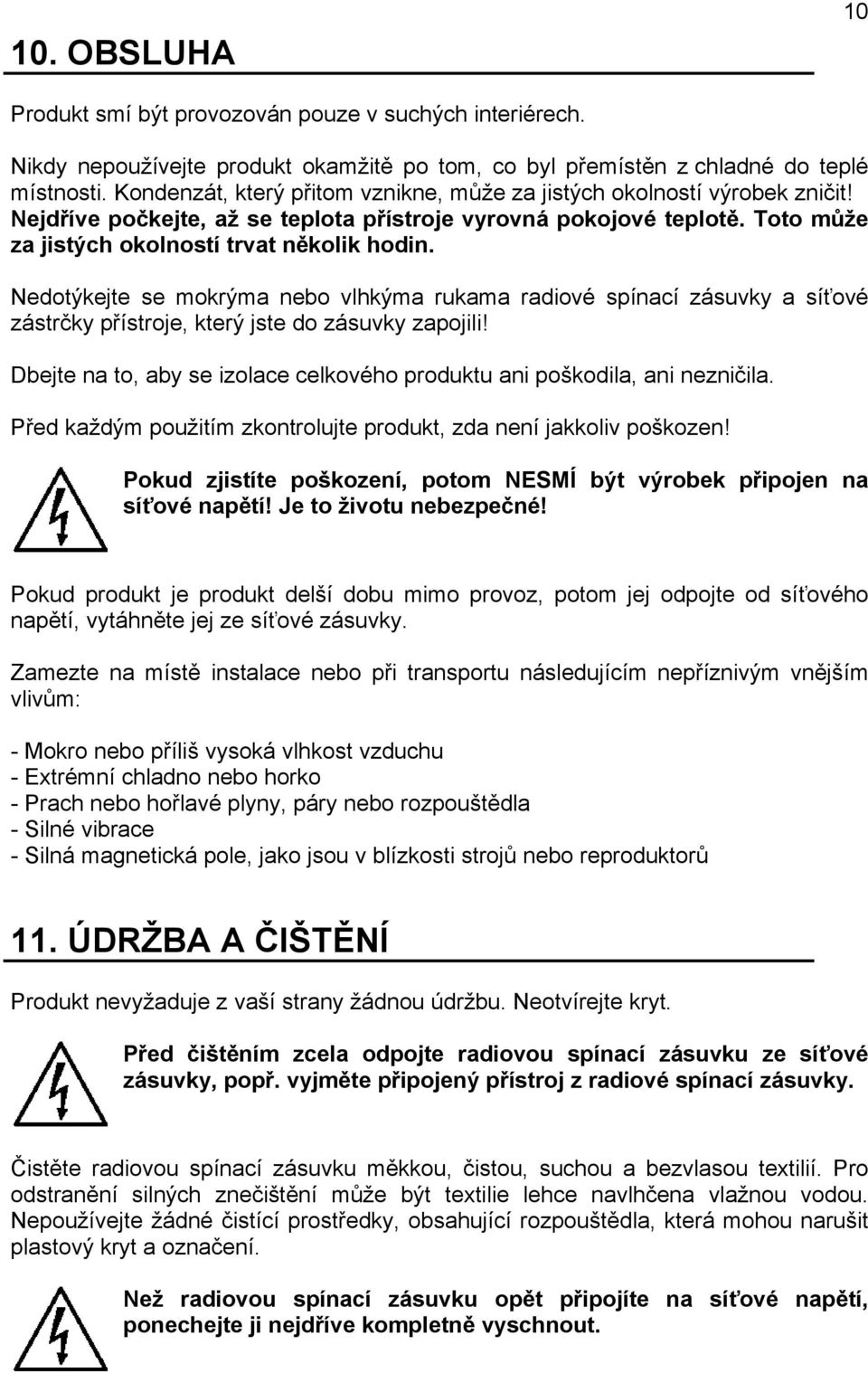

10 10. OBSLUHA 10 Produkt smí být provozován pouze v suchých interiérech. Nikdy nepoužívejte produkt okamžitě po tom, co byl přemístěn z chladné do teplé místnosti. Kondenzát, který přitom vznikne, může za jistých okolností výrobek zničit! Nejdříve počkejte, až se teplota přístroje vyrovná pokojové teplotě. Toto může za jistých okolností trvat několik hodin. Nedotýkejte se mokrýma nebo vlhkýma rukama radiové spínací zásuvky a síťové zástrčky přístroje, který jste do zásuvky zapojili! Dbejte na to, aby se izolace celkového produktu ani poškodila, ani nezničila. Před každým použitím zkontrolujte produkt, zda není jakkoliv poškozen! Pokud zjistíte poškození, potom NESMÍ být výrobek připojen na síťové napětí! Je to životu nebezpečné! Pokud produkt je produkt delší dobu mimo provoz, potom jej odpojte od síťového napětí, vytáhněte jej ze síťové zásuvky. Zamezte na místě instalace nebo při transportu následujícím nepříznivým vnějším vlivům: - Mokro nebo příliš vysoká vlhkost vzduchu - Extrémní chladno nebo horko - Prach nebo hořlavé plyny, páry nebo rozpouštědla - Silné vibrace - Silná magnetická pole, jako jsou v blízkosti strojů nebo reproduktorů 11. ÚDRŽBA A ČIŠTĚNÍ Produkt nevyžaduje z vaší strany žádnou údržbu. Neotvírejte kryt. Před čištěním zcela odpojte radiovou spínací zásuvku ze síťové zásuvky, popř. vyjměte připojený přístroj z radiové spínací zásuvky. Čistěte radiovou spínací zásuvku měkkou, čistou, suchou a bezvlasou textilií. Pro odstranění silných znečištění může být textilie lehce navlhčena vlažnou vodou. Nepoužívejte žádné čistící prostředky, obsahující rozpouštědla, která mohou narušit plastový kryt a označení. Než radiovou spínací zásuvku opět připojíte na síťové napětí, ponechejte ji nejdříve kompletně vyschnout.

11 12. EKOLOGICKÁ LIKVIDACE PŘÍSTROJE 11 Likvidujte již nepoužitelný produkt dle platných zákonných ustanovení. 13. TIPY A UPOZORNĚNÍ Dosažitelnost ovladačů a poruchy Radiový spínací systém FS20 pracuje v oblasti 868 MHz, který je využíván také jinými radiovými službami. Proto může dojít prostřednictvím přístrojů, které pracují na stejné popř. sousední frekvenci, k omezení provozu a dosahu. Uvedený dosah až do 100 m je dosah ve volném poli, tzn., dosah u vizuálního kontaktu mezi vysílačem a přijímačem. V praktickém provozu se však nacházejí stěny, pokojové stropy atd. mezi vysílačem a přijímačem, čímž se dosah příslušně redukuje. Další příčiny pro sníženou dosažitelnost ovladačů: Vysokofrekvenční poruchy všeho druhu Zástavba všeho druhu a vegetace Vodivé kovové díly, které se nacházejí v přiléhajícím území přístrojů popř. v rámci nebo blízko radiové trasy, např. topná tělesa, pokovená izolační okna, železobetonové stropy atd. Vliv charakteristiky záření antén prostřednictvím vzdálenosti vysílačů nebo přijímačů k vodivým plochám nebo předmětům (také k lidskému tělu nebo zemi). Širokopásmové poruchy v městských oblastech, které snižují odstup šumu od signálu; v tomto šumu již nebude signál rozeznán. Vyzařování z nedostatečně odstíněných elektronických přístrojů, např. provozování otevřených počítačů atd. Prosím dbejte následující: Neumísťujte více radiových přijímačů bezprostředně vedle sebe, jelikož se mohou vzájemně ovlivňovat (minimální vzdálenost 0,2 m, doporučujeme 0,5 m nebo více). 14. ZKRÁCENÝ NÁVOD K OBSLUZE Číslice v závorkách se vztahují k obrázku přístroje v kapitole 5 tohoto návodu k obsluze. 1. Zastrčte radiovou spínací zásuvku se stisknutým tlačítkem (2) do síťové zásuvky. Bliká kontrolka/led (3).

12 2. Stiskněte požadované tlačítko kanálu dálkového ovládání. Kontrolka přestane blikat. 3. Připojte spotřebič na radiovou spínací zásuvku (1) při vypnutém stavu. Popř. předtím opět stiskněte tlačítko dálkového ovládání. 4. Spotřebič s dálkovým ovládáním zapněte a vypněte (levé tlačítko Aus (Vyp), pravé tlačítko Ein (Zap). 5. Spotřebič je možno zapínat i přímo tlačítkem (2) na radiové spínací zásuvce (Zap-Vyp-Zap atd.). 15. PROHLÁŠENÍ O SHODĚ (DOC) 12
