1 Návod na nekontrolovaný pohyb výtahu v souladu s normou EN81-1:1998+A3:2009 Strana/stran: 1/6

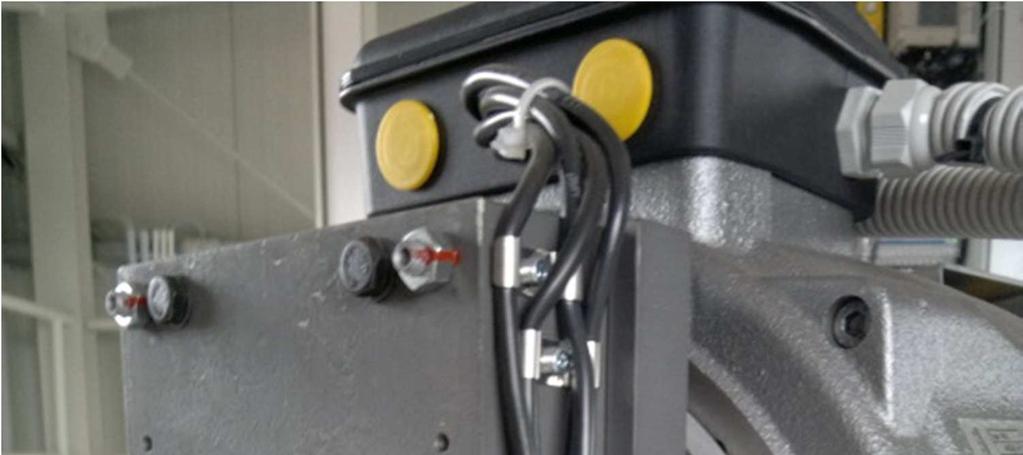

2 OBSAH 1. Popis 2. Hlavní součásti zařízení 3. Montáž 4. Provoz zařízení 5. Zkoušení zařízení 6. Údržba 7. Přílohy 1. Popis Tento systém byl vyvinut za účelem splnění podmínek článku normy EN 81-1:1998+A3:2009. Ochrana proti nekontrolovanému pohybu kabiny Jak ukazuje bod uvedeného nařízení, toto zařízení detekuje nekontrolovaný pohyb kabiny (UMC) předtím, než klec opustí neblokovanou zónu a aktivuje mechanické zařízení pro zastavení klece v dovoleném pásmu pro zastavení klece. V tomto případě se jedná o řetězec komponentů = měnič + elektrická brzda. Kompletní systém je vyroben, otestován a dodán zákazníkovi v perfektním funkčním stavu. Jakékoliv zásahy jsou nepřípustné a zakázané. 2. HLAVNÍ SOUČÁSTI ZAŘÍZENÍ 1) Měnič L1000A 2) Tlačítko TEST 1, TEST 2 3) Elektrická brzda Strana/stran: 2/6

3 Měnič L1000A Ostatní technická data najdete v manuálu L1000A_QSG_EN_TOEP_C710616_34A_0_0_AddendumA. Pro bližší informace k funkci kontaktujte HOTLINE Lift Components s.r.o Tlačítko TEST 1, TEST 2 TEST 1 - přerušení mikrospínače brzdy 1 TEST 2 - přerušení mikrospínače brzdy 2 Strana/stran: 3/6

4 Elektrická brzda 3. MONTÁŽ Elektrické zapojení proveďte podle dodaného elektro schéma. Přiklad zapojení viz obrázek níže. Mikrospínače musí mít spínací kontakty (N.O.). Strana/stran: 4/6

5 4. PROVOZ ZAŘÍZENÍ Neúmyslný pohyb klece je hlídán certifikovaným měničem L1000A a certifikovanou elektrickou brzdou na výtahovém stroji. Brzda po přivedení napětí odskočí a mikrospínače sepnou signál. Měnič kontroluje mikrospínače brzdy během startu, zastavení a v jízdě. Pokud nepřijde přes jeden nebo oba mikrospínače signál do měniče, tak se měnič zablokuje chybovou hláškou SE4. Měnič je třeba odemknout nastavením parametru S6-18 aby byl chod výtahu v pořádku. 5. ZKOUŠENÍ ZAŘÍZENÍ PŘED UVEDENÍM DO PROVOZU zkontrolovat správné zapojení mikrospínačů a funkčnost brzdy. PŘI ZKOUŠCE přerušte mikrospínač brzdy držením tlačítka TEST 1. proveďte zkušební chod nahoru nebo dolů. během spouštění je měnič okamžitě blokován chybou SE4. Žádné jízdy nejsou povoleny i po vypnutí a zapnutí. pusťte tlačítko TEST 1. proveďte zkušební chod. měnič by měl být stále blokován i po vypnutí a zapnutí. odemknutí měniče provedete pomocí nastavení parametru S6-18= z 0 na 1. proveďte zkušební chod. Měnič by měl fungovat normálně. Tento postup opakujte pro tlačítko TEST 2. Tento postup opakujte pro test mikrospínačů během jízdy s rozdílem, že TEST1 a TEST2 stisknete během jízdy. Strana/stran: 5/6

6 PŘI PRAVIDELNÉM SERVISU Postupujte podle bodů PŘI ZKOUŠCE 6. ÚDRŽBA Doporučujeme pravidelnou kontrolu systému co tři měsíce. Dále doporučujeme kontrolu stavu nabití akumulátoru. Každá kontrola musí být zapsána do knihy výtahu. 7. PŘÍLOHA 1. L1000A_QSG_EN_TOEP_C710616_34A_0_0_AddendumA 2. YEUD1303L1000A měnič splňující normu A3 3. YEUD1303L1000A měnič splňující normu A3 překlad 4. YEUD1303L1000A Strana/stran: 6/6
