Multifunkční zobrazovací jednotka. Uživatelský manuál

Transkript

1 Multifunkční zobrazovací jednotka Uživatelský manuál

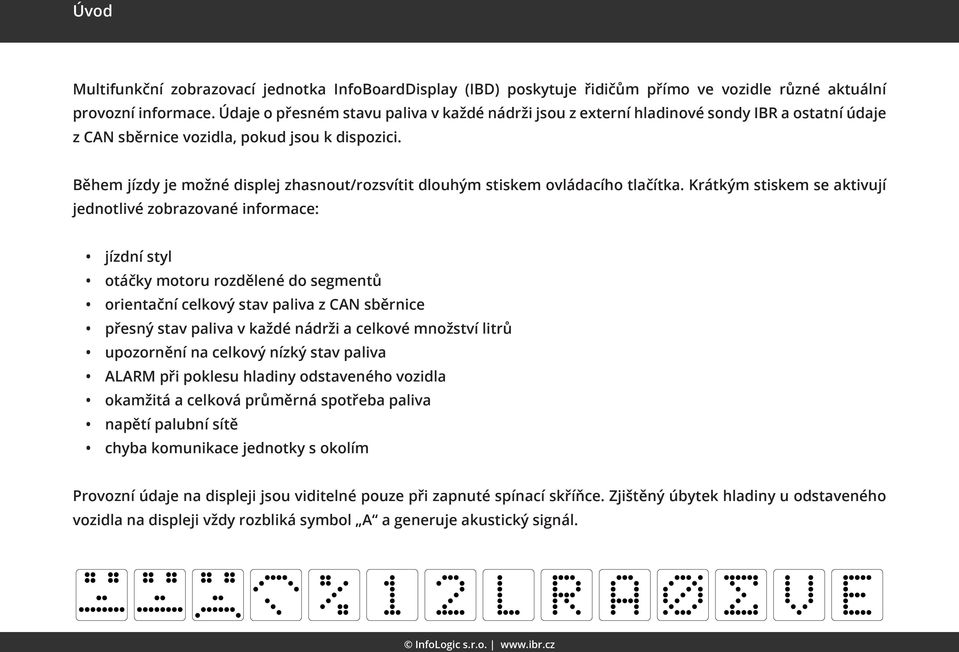

2 Úvod Multifunkční zobrazovací jednotka InfoBoardDisplay (IBD) poskytuje řidičům přímo ve vozidle různé aktuální provozní informace. Údaje o přesném stavu paliva v každé nádrži jsou z externí hladinové sondy IBR a ostatní údaje z CAN sběrnice vozidla, pokud jsou k dispozici. Během jízdy je možné displej zhasnout/rozsvítit dlouhým stiskem ovládacího tlačítka. Krátkým stiskem se aktivují jednotlivé zobrazované informace: jízdní styl otáčky motoru rozdělené do segmentů orientační celkový stav paliva z CAN sběrnice přesný stav paliva v každé nádrži a celkové množství litrů upozornění na celkový nízký stav paliva ALARM při poklesu hladiny odstaveného vozidla okamžitá a celková průměrná spotřeba paliva napětí palubní sítě chyba komunikace jednotky s okolím Provozní údaje na displeji jsou viditelné pouze při zapnuté spínací skříňce. Zjištěný úbytek hladiny u odstaveného vozidla na displeji vždy rozbliká symbol A a generuje akustický signál.

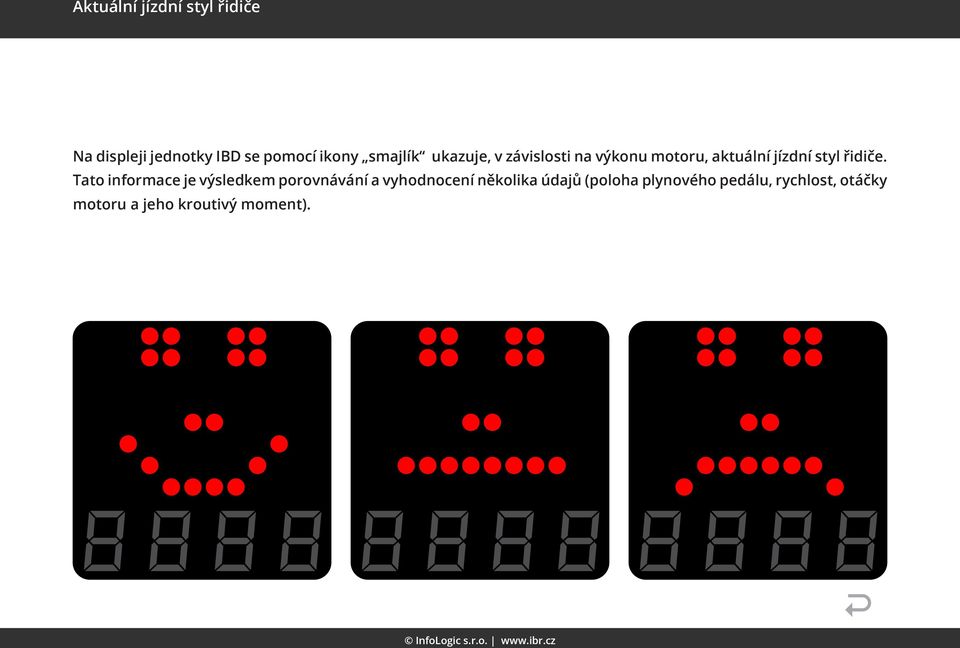

3 Aktuální jízdní styl řidiče Na displeji jednotky IBD se pomocí ikony smajlík ukazuje, v závislosti na výkonu motoru, aktuální jízdní styl řidiče. Tato informace je výsledkem porovnávání a vyhodnocení několika údajů (poloha plynového pedálu, rychlost, otáčky motoru a jeho kroutivý moment).

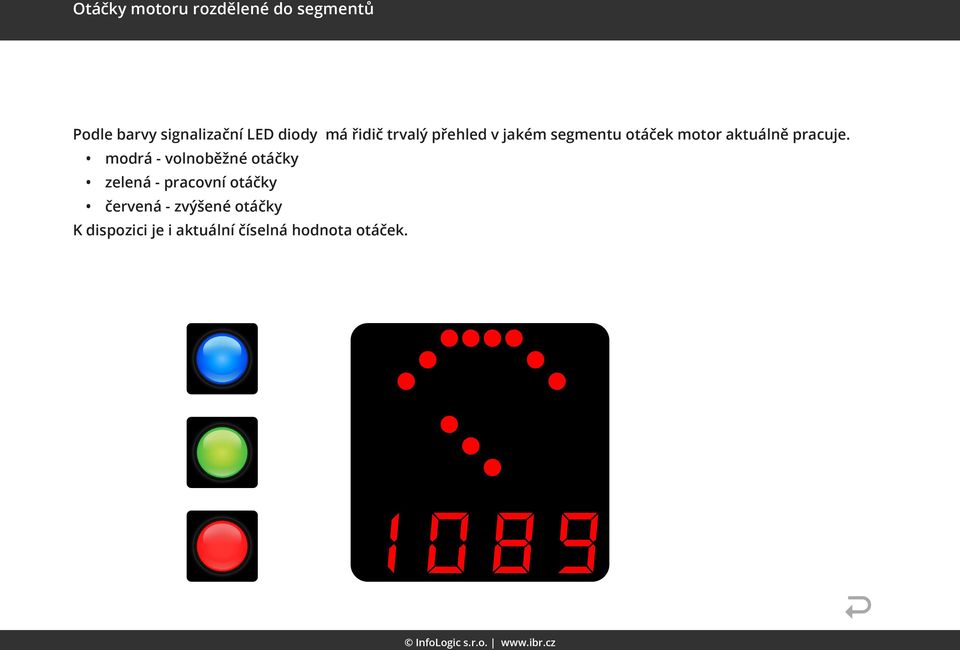

4 Otáčky motoru rozdělené do segmentů Podle barvy signalizační LED diody má řidič trvalý přehled v jakém segmentu otáček motor aktuálně pracuje. modrá - volnoběžné otáčky zelená - pracovní otáčky červená - zvýšené otáčky K dispozici je i aktuální číselná hodnota otáček.

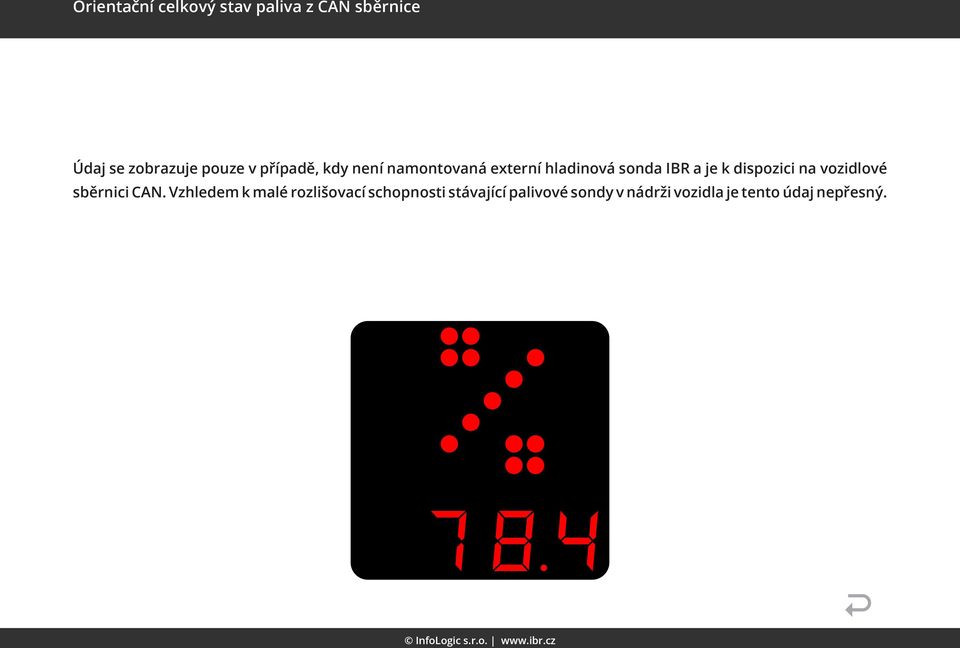

5 Orientační celkový stav paliva z CAN sběrnice Údaj se zobrazuje pouze v případě, kdy není namontovaná externí hladinová sonda IBR a je k dispozici na vozidlové sběrnici CAN. Vzhledem k malé rozlišovací schopnosti stávající palivové sondy v nádrži vozidla je tento údaj nepřesný.

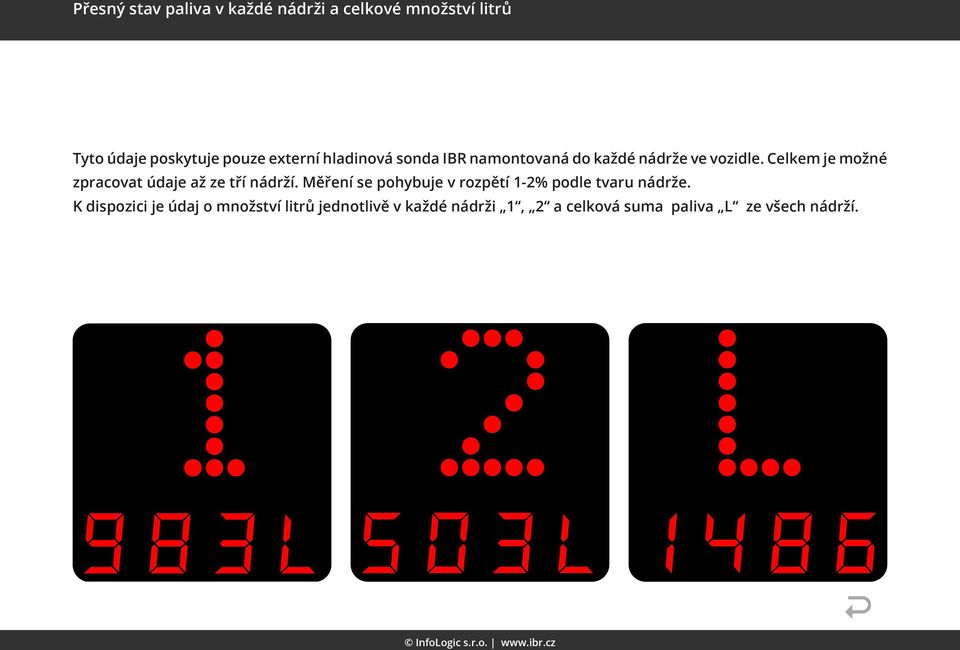

6 Přesný stav paliva v každé nádrži a celkové množství litrů Tyto údaje poskytuje pouze externí hladinová sonda IBR namontovaná do každé nádrže ve vozidle. Celkem je možné zpracovat údaje až ze tří nádrží. Měření se pohybuje v rozpětí 1-2% podle tvaru nádrže. K dispozici je údaj o množství litrů jednotlivě v každé nádrži 1, 2 a celková suma paliva L ze všech nádrží.

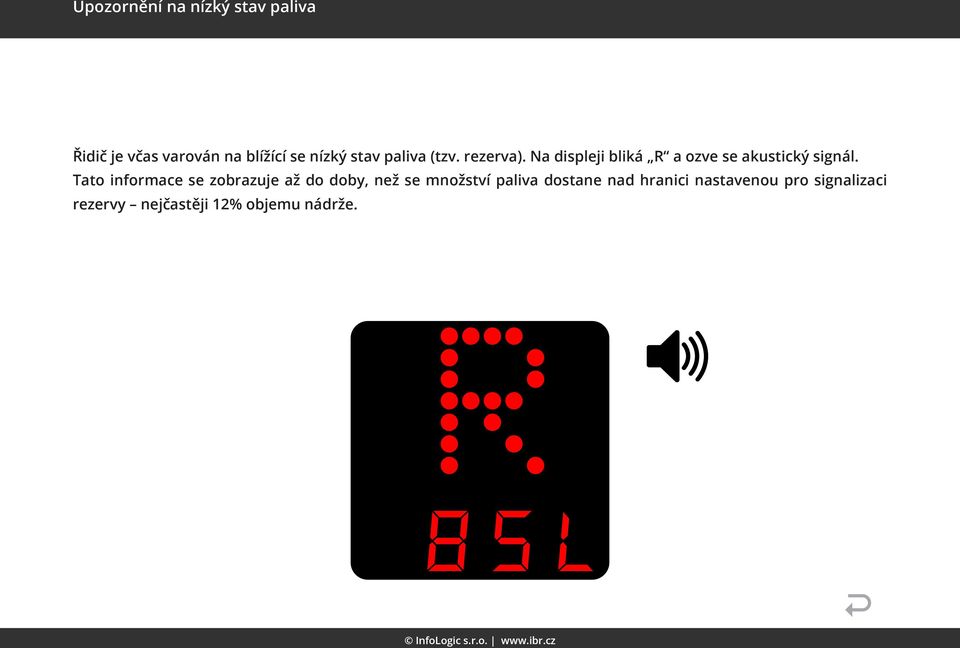

7 Upozornění na nízký stav paliva Řidič je včas varován na blížící se nízký stav paliva (tzv. rezerva). Na displeji bliká R a ozve se akustický signál. Tato informace se zobrazuje až do doby, než se množství paliva dostane nad hranici nastavenou pro signalizaci rezervy nejčastěji 12% objemu nádrže.

8 Alarm při poklesu hladiny odstaveného vozidla Pokud u odstaveného vozidla dojde k úbytku hladiny paliva v některé z nádrží, aktivuje se automaticky funkce ALARM. Na displeji bliká A a současně je slyšet přerušovaný signál. Pro zesíleni tohoto signálu jsou k dispozici spínací kontakty relé a je možné spínat např. externí sirénu nebo klakson.

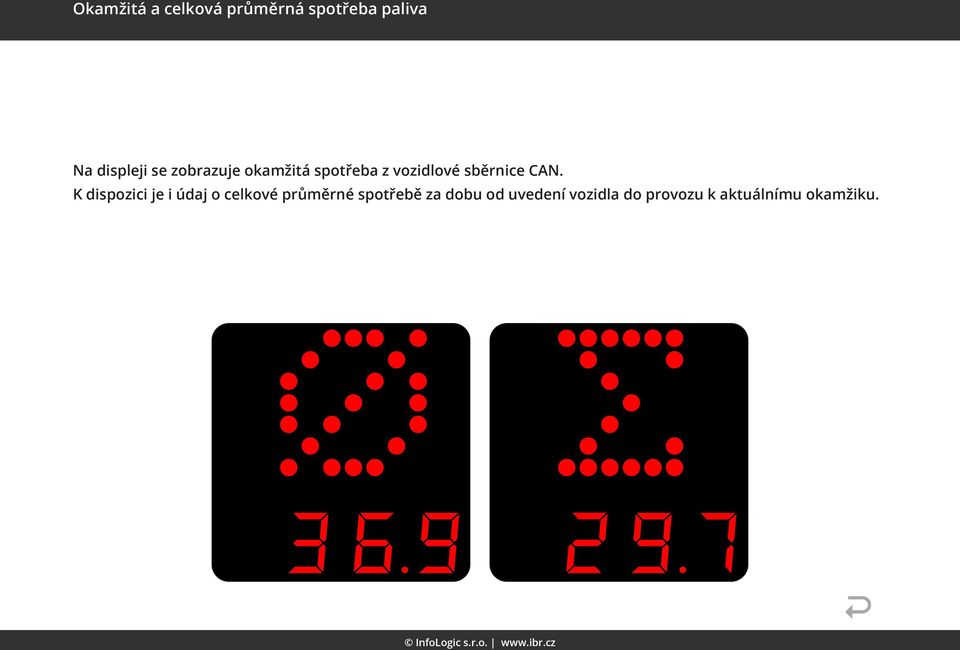

9 Okamžitá a celková průměrná spotřeba paliva Na displeji se zobrazuje okamžitá spotřeba z vozidlové sběrnice CAN. K dispozici je i údaj o celkové průměrné spotřebě za dobu od uvedení vozidla do provozu k aktuálnímu okamžiku.

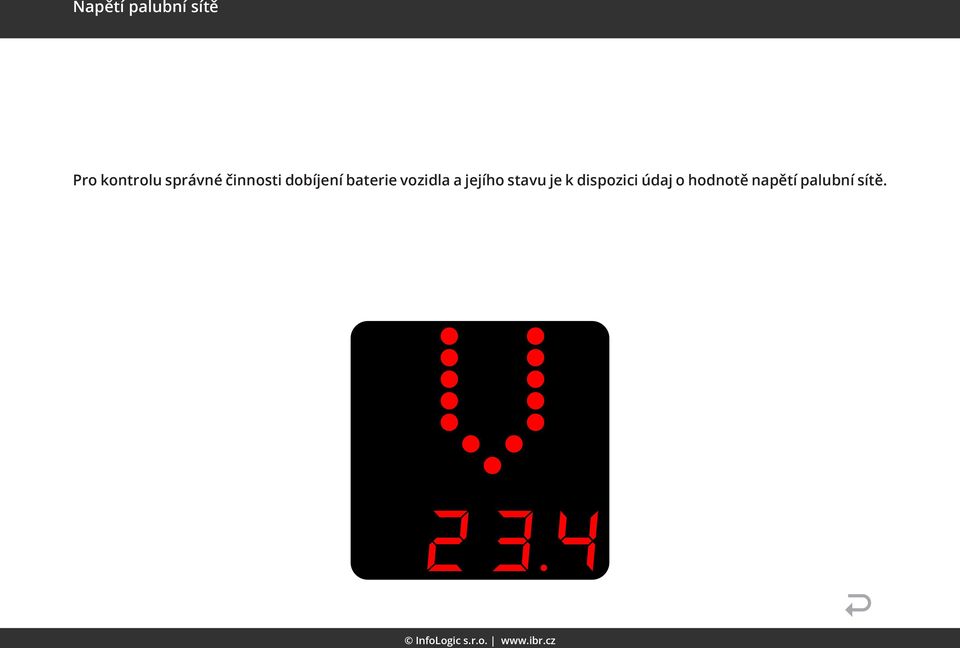

10 Napětí palubní sítě Pro kontrolu správné činnosti dobíjení baterie vozidla a jejího stavu je k dispozici údaj o hodnotě napětí palubní sítě.

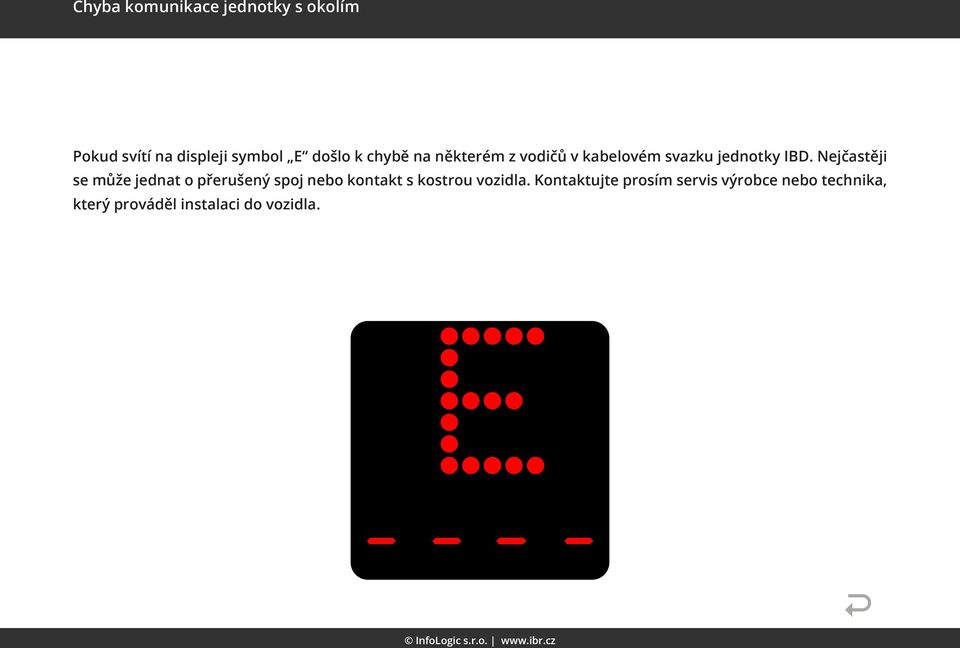

11 Chyba komunikace jednotky s okolím Pokud svítí na displeji symbol E došlo k chybě na některém z vodičů v kabelovém svazku jednotky IBD. Nejčastěji se může jednat o přerušený spoj nebo kontakt s kostrou vozidla. Kontaktujte prosím servis výrobce nebo technika, který prováděl instalaci do vozidla.
