1 Uživatelská příručka Q Upozornění: Tento produkt je neustále zdokonalován a proto se v u mohou vyskytnout menší odchylky, které nemusí být shodné s vaší verzí produktu, který jste si zakoupili. Inteligentní solární řídící jednotka Před zahájením instalace si prosím pozorně přečtěte instrukce

2 Obsah 1. Bezpečnostní informace Instalace a uvedení do provozu O této příručce Zbavení odpovědnosti Důležitá poznámka Popis značek 4 2. Instalace Instalace zobrazovacího panelu Instalace regulátoru Příprava před připojením kabelů Zapojení do el. proudu Připojení terminálu 6 3. Uvedení do provozu Nastavení času Struktura menu Popis menu Popis systému 8 4. Funkce regulátoru Přístup hlavního menu Přístup do podnabídky Hlavní menu DT O a DT F Funkce teplotní rozdíl Hlavní menu - THET časované vytápění TEMP Hlavní menu teploty EM Nouzová teplota kolektoru (nouzová vypínací teplota kolektoru) CMX Maximální omezená teplota kolektoru (chladící funkce kolektoru) CMN Ochrana kolektoru při nízkých teplotách CFR Ochrana kolektoru před mrazem SMX Maximální teplota nádrže REC Funkce znovu ochlazení nádrže C-F Celsius a Fahrenheit přenášení teploty FUN Pomocná funkce DVWG Funkce anti-legionela CIRC Ovládaná teplota vody v cirkulačním čerpadle nmin Nastavení rychlosti cirkulačního solárního čerpadla DTS Standardní teplotní rozdíl :3.2 - RIS Zvýšený poměr teploty OHQM Měření termální energie FMAX Průtokový poměr MEDT Typ kapaliny přenášející teplo MED% Koncentrace kapaliny přenášející teplo INTV Funkce interval čerpadla tstp Interval čerpadla - čas trun Doba chodu čerpadla BYPR Funkce obtok vysoké teploty HND ní režim PASS Nastavení hesla LOAD Návrat do továrního nastavení ON/OFF tlačítko Funkce prázdniny Manuální vytápění Teplotní vyhledávací funkce Funkce ochrany Ochrana paměti Ochrana proti suchému vytápění Ochrana obrazovky Řešení potíží Ochrana proti potížím Kontrola potíží Garance kvality Technická data Rozsah dodávky Zařízení fungující s tímto regulátorem 22

3 Display popis panelu 1 - Zelené světlo - Indikátor zapnutí 2 - "ON/OFF Zapnuto/Vypnuto tlačítko 3 - Clock Hodiny 4 - Holiday Prázdniny 5 - Heating Vytápění - ní režim 6 - Recovery - Obnova 7 - ESC - opuštění nastavení 8 - SET - potvrzovací tlačítko Nastavení parametrů Nastavení parametrů 11 - LCD displej 3

4 1. Bezpečnostní informace 1.1 Instalace a uvedení do provozu Před uložením kabelů, zajistěte prosím opatření, aby nedošlo k poškození konstrukce nebo požárně bezpečnostních předpisů v budově. Řídící systém nesmí být instalován v prostorách, kde hrozí nebezpečí výbuchu plynů nebo vznícení těkavých hořlavých látek. Před připojením zařízení se ujistěte, že je elektrický přívod dostatečný pro vaše zařízení a v souladu s normou. Všechna zařízení připojená k regulaci musí být v souladu s technickými specifikacemi regulace. Všechny operace při otevřeném regulátoru provádějte vždy po odpojení napájení. Dodržujte bezpečnostní předpisy pro práci s elektrickým proudem. Všechny operace, které vyžadují otevření regulátoru (např. výměna pojistky), může provádět pouze osoba vyškolená. 1.2 O této příručce Tato příručka popisuje instalaci, funkce a provoz solární termické regulace. Při instalaci zbývající součásti, např. solárního kolektoru, oběhového čerpadla nebo akumulační nádrže, se prosím ujistěte, že návod regulace je v souladu s návodem na instalaci každého výrobce součástí, které jsou předmětem solárního systému. Montáž, elektrické připojení, uvedení do provozu a údržba zařízení, mohou být provedeny pomocí vyškolených odborných pracovníků. Profesionální personál musí být seznámen s tímto em a musí postupovat podle pokynů uvedených v tomto návodu. 1.3 Zbavení odpovědnosti Výrobce nemůže kontrolovat dodržování těchto pokynů za daných okolností a metod používaných při instalaci, provozu, údržbě či využití tohoto regulátoru. Nesprávná instalace může způsobit škody na materiálu či zdravý osob. To je důvod, proč výrobce nepřebírá odpovědnost za ztráty, škody nebo náklady, které by mohly vzniknout v důsledku nesprávné instalace, špatného použití či údržby. V případě že zjistíte zřejmou závadu na výrobku (např. viditelná poškození), vyřaďte okamžitě zařízení z provozu a oslovte svého dodavatele. Výrobce si vyhrazuje právo modifikace výrobků, technických dat, nebo návodu k instalaci a to bez předchozího upozornění uživatele. Poznámka: Ujistěte se, že přístroj nemůže být náhodně uveden do provozu. 1.4 Důležitá poznámka Řádně jsme zkontrolovali text a obrázky tohoto u a opatřili jej našimi nejlepšími znalostmi a nápady, avšak nevyhnutelné rozdíly se mohou objevit. Prosím, berte na vědomí, že nemůžeme garantovat to, že je tento předán v čestnosti obrázků a textů. Jsou to pouze příklady a jsou aplikované pouze na náš vlastní systém. Za nesprávné, nekompletní či chybné informace a jejich výsledky nebereme žádnou odpovědnost. 1.5 Popis symbolů Bezpečnostní instrukce: Bezpečnostní pokyny v textu jsou označeny varovným trojúhelníkem. Pokyny uvádějí činnosti s mírou nebezpečí, které mohou vést ke zranění osob nebo vykazují jistá bezpečnostní rizika. Dbejte proto prosím zvýšené opatrnosti v těchto krocích činnosti Provoz kroky: Malý trojúhelník " " používá se k označení operace krok. Poznámka: Obsahuje důležité informace pro operaci nebo funkci, je psána modrou barvou. Poznámka: Obsahuje důležité informace o operacích a funkcích. 4

5 2. Instalace Regulátor může být instalován pouze uvnitř a pouze na bezpečném místě mimo dosah elektromagnetického pole a v dostatečné vzdálenosti od zásuvky. Regulátor by měl být vybaven vlastní zásuvkou. Nepoužívejte rozdvojku ani spínač nebo pojistku, prosím berte na vědomí, že silovou část elektroinstalace musí napojit vyškolená osoba. 2.1 Instalace zobrazovacího panelu Sejměte zadní panel z displeje se šroubovákem ve směru hodinových ručiček viz obr. 1 Připevněte zadní panel regulace na zeď pomocí přibalené sady šroubů dle vzdálenosti děr na regulátoru, viz Po uchycení zadního krytu na zeď nasaďte přední panel regulace do drážky a zamkněte regulaci, viz obr. Zadní panel regulace s otvory pro upevnění na zeď obrázek 1 obrázek 2 obrázek Instalace regulátoru Poznámka: Regulátor musí být instalován v místě s dostatečnou úrovní ochrany Přidělání držáku regulátoru: výberte správné umístění vhodné pro regulátor uvedený panel pověste na zeď a označte otvory viz obr. 4. vyvrtejte díry a osaďte ji přiloženou hmoždinkou přišroubujte plastový držák ke zdi osaďte regulátor na plastový držák na zdi 2.3 Příprava před připojením Poznámka: Prosím vypněte přívod el. energie před otevřením krytu regulátor obrázek 4 Otevřít/zavřít kryt terminálu povolte šrouby a odstraňte krytku směrem nahoru, viz obr. 5 Zavření krytky - zavřete kryt směrem dolů dotáhněte šrouby obrázek Připojení do el. proudu El. přívod může být zapnut pouze tehdy, když je regulátor uzavřen, instalatér se musí ujistit, že IP protekční skupina regulátoru nebyla během montáže poškozena. Záleží na typu instalace, kabely mohou vstupovat do zařízení zadní stranou krytu anebo spodní stranou krytu. 5

6 2. Instalace Pro instalaci kabelů ze zadní strany odstraňte plastové klapky ze zadní strany za použití vhodného nástroje (např. nůž). Pro instalací kabelů zespoda vyřízněte levé a pravé plastové klapky za použití vhodného nástroje a vylomte je z krytu. Poznámka: ohebný kabel lanko musí být připevněný na krytu pomocí svorek 2.5 Připojení terminálu Před otevřením terminálu, prosím ujistěte se, že je vypnuta dodávka el. energie a věnujte pozornost místním pravidlům dodávky el. energie. Terminál Tlačítko Reset : Toto tlačítko je umístněno na terminálu. K využití pro softwarové obnovení systému - pokud systémový program nepracuje, stiskněte Reset k obnovení továrního nastavení. Připojení K silovému připojení terminálu slouží vstupní porty v silové části výstupních portů. Zemnící terminál je označen GND. Připojení displeje Port 1 připojte červený kabel (+12V) Port 2 připojte bílý kabel (COM) Port 3 připojte černý kabel (GND) Poznánka: prosím veďte dráty dovnitř a upevněte je z venčí Vstupní porty senzorů Vstupní porty T0, T1: jsou určeny pro Pt1000 senzory, používaní pro měření teploty kolektoru. Vstupní porty T2, T3 a T4: pro NTC10K, B=3950 senzory, používané pro měření teploty nádrže a teploty v potrubí. Poradenství ohledně instalace teplotních čidel - Používejte pouze továrnou dodaný originál senzoru Pt1000. Tyto teplotní senzory jsou schválené pro použití s kolektorem, jsou vybavené 1,5 m dlouhým silikonovým kabelem vhodným pro každé počasí, teplotní senzor a kabel jsou odolné do teplot dosahujících až 280 C, není nutné rozlišovat polarity připojení senzoru. - Používejte pouze továrnou dodaný originál senzoru NTC10K, B=3950. Tyto teplotní senzory jsou schválené pro použití a jsou vybaveny 1,5 m dlouhým PVC kabelem které jsou odolné až do teplot dosahujících 105 C, není nutné rozlišovat polaritu připojení senzoru. - Všechny senzorové kabely nesou nízké napětí a předcházejí induktivním efektům, nepokládejte blízko vedení 230V nebo 400V (minimální vzdálenost je 100mm). - Pokud se externí induktivní efekt objeví, např. ze silnoproudých kabelů, rádiových a televizních zařízení, amatérských rádií, mikrovlnných zařízení atd., pak musíte použít stíněné kabely. - Senzorové kabely mohou být roztáhlé do maximální délky 100m. Při kabelové trase do 50m postačí použití kabelů o tloušťce 0.75mm dvoužilového kabelu. Když je délka trasy do 100m pak použijte dvoužilový kabel o tloušťce 1,5mm. Výstupní porty P1: Pro solární oběhové čerpadlo, polovodičové relé (SCR relé), také vhodné pro RMP ovladač, max. spínací proud 1A. P2: Pro oběhové čerpadlo na horkou vodu, elektromagnetické relé a max. spínací proud 3,5A, R2 porty jsou vždy otevřen. R1: Pro cirkulační čerpadlo či ventil, elektromagnetické relé, max. spínací proud 3,5A R1 porty jsou vždy otevřeny. H1: Pro pomocné elektrické vytápění, elektromagnetické relé, max. spínací proud 10A, H1 spojovací porty jsou vždy otevřeny. Připojte senzory, čerpadla nebo spínací ventily k regulaci dříve, než budete připojovat napájení 6

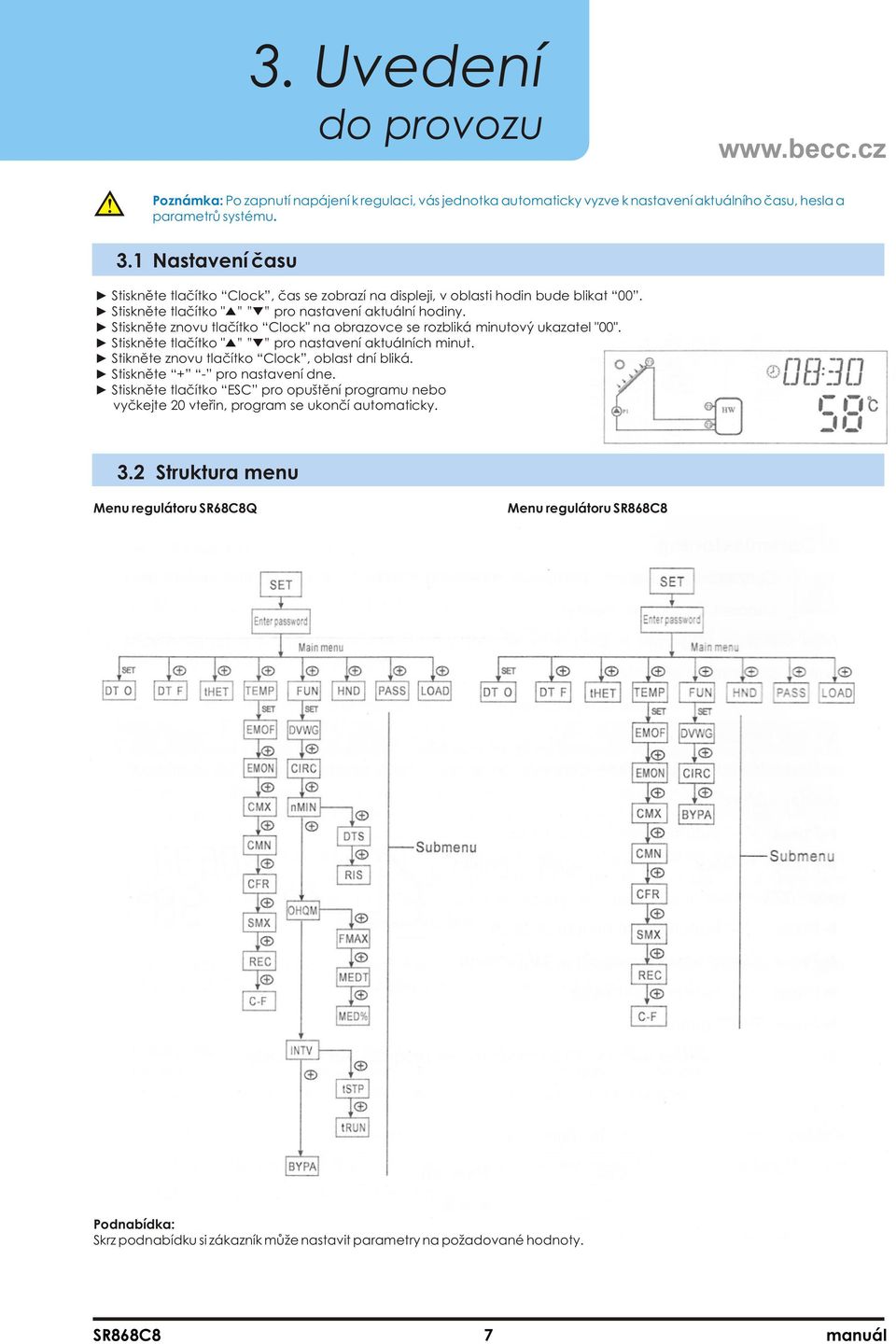

7 3. Uvedení do provozu Poznámka: Po zapnutí napájení k regulaci, vás jednotka automaticky vyzve k nastavení aktuálního času, hesla a parametrů systému. 3.1 Nastavení času Stiskněte tlačítko Clock, čas se zobrazí na displeji, v oblasti hodin bude blikat 00. Stiskněte tlačítko " " " " pro nastavení aktuální hodiny. Stiskněte znovu tlačítko Clock" na obrazovce se rozbliká minutový ukazatel "00". Stiskněte tlačítko " " " " pro nastavení aktuálních minut. Stikněte znovu tlačítko Clock, oblast dní bliká. Stiskněte + - pro nastavení dne. Stiskněte tlačítko ESC pro opuštění programu nebo vyčkejte 20 vteřin, program se ukončí automaticky. 3.2 Struktura menu Menu regulátoru SR68C8Q Menu regulátoru Podnabídka: Skrz podnabídku si zákazník může nastavit parametry na požadované hodnoty. 7

8 3. Uvedení do provozu 3.3 Popis menu Kód (hlavní menu) DTO DTF THET TEMP FUN HDN PASS REST Kód (podmenu) Kód (podnabídky) Popis menu Zapínací teplotní rozdíl Vypínací teplotní rozdíl Časové vytápění Teplota EMOF Maximální teplota pro vypnutí kolektoru EMON Maximální teplota pro zapnutí kolektoru CMX Maximální teplota kolektoru (chladící funkce) CMIN Nízkoteplotní ochrana kolektoru CFR Ochrana kolektoru proti mrazu SMX Maximální teplota nádrže č. 1 REC Funkce znovu ochlazení nádrže C-F Celsius a Fahrenheit teplotní přenos Pomocné funkce DVWG Anti-bakteriální funkce, Anti-legionela CIRC Teplota cirkulace TUV Nmin Kontrola rychlosti oběhového čerpadla (nast. rychlosti) DTS Standardní teplotní rozdíl (nastavení rychlosti pro oběhové čerpadlo) RIS Zvýšení sazby (nastavení rychlosti pro oběhového čerpadla) OHQM Měření tepelné energie FMAX FMAX Průtok MEDT MEDT Typ kapaliny pro přenos tepla MED% MED% Koncentrace nemrznoucí směsi INTV Interval funkce čerpadla tstp Interval topení trun Doba činnosti topení BYPA By pass (vysoká teplota) Ruční ovládání Nastavení hesla Obnovit tovární nastavení Poznámka Pouze dostupné na regulátoru RS868C8Q 3.4 Popis systému 1 kolektorová skupina 1 nádrž 1 čerpadlo 1 pomocné vytápění Popis: Solární oběhové čerpadlo (P1) se zapne v okamžiku, kdy je zapínací teplotní rozdíl ( Ton) mezi kolektorovou skupinou (T1) a nádrží (T2) dosažen. Pokud teplotní rozdíl mezi kolektorovou skupinou (T1) a nádrž (T2) klesne pod vypínací teplotní rozdíl ( Toff) nebo teplota nádrže (T3) dosáhne přednastavené maximální teploty, pak bude vypnuto solární oběhové čerpadlo (R1). Záložní vytápění pomocným boilerem (detaily viz. 4.4): Během přednastavené časové zóny záložního vytápění, pokud teplota T3 je pod zapínací teplotou, pak bude spuštěno oběhové čerpadlo (H1) záložního vytápění, když teplota nádrže T3 dosáhne vypínací teplotu, cirkulační čerpadlo H1 záložního vytápění bude zastaveno. 8

9 4. Funkce regulátoru Poznámka: T3 je alternativní senzor, když žádný senzor T3 není instalován ve vrchní části nádrže, regulátor použije signál senzoru T2 automaticky k ovládání pomocného vytápění nebo cirkulačního čerpadla. T0: Teplotní senzor pro měření termální energie (volitelný senzor). T1: Teplotní senzor pro kolektorovou skupinu (Pt1000) T2: Teplotní senzor ve spodní části nádrže 1 (NTC10K) T3: Teplotní senzor ve vrchní části nádrže (NTC10K, volitelný senzor) T4: Teplotní senzor na horkou vodu v cirkulační trubce (NTC10K, volitelný senzor) P1: Solární oběhové čerpadlo P2: Oběhové čerpadlo na horkou vodu (volitelný výstup) R1: Vysoká teplota odtokového čerpadla nebo ventilu (volitelný výstup) H1: Výstup pro záložní elektrické vytápění 4.1 Přístup do hlavního menu V rámci pohotovostního režimu, následujte tyto kroky pro přístup do hlavní nabídky. Stiskněte SET, zobrazí se PWD 0000, první levé políčko bliká, dotazuje se na vložení hesla, přednastavené heslo je Stiskněte + - pro vložení prvního znaku hesla. Stiskněte SET znovu, druhé políčko bliká. Stiskněte + -, vložte druhý znak hesla. Stiskněte SET znovu, třetí políčko bliká. Stiskněte + -, vložte třetí znak hesla. Stiskněte SET znovu, čtvrté políčko bliká. Stiskněte + -, vložte čtvrtý znak hesla. Stiskněte SET znovu pro přístup hlavního menu. Stiskněte + -, můžete vybrat hlavní menu. Stiskněte ESC pro opuštění hlavního menu. 4.2 Přístup do podnabídky Po vybrání hlavního menu, postupujte následovně pro přístup do podnabídky. Stiskněte SET, pro přístup podnabídky. Stiskněte + - pro výběr podnabídky. Stiskněte SET znovu pro přístup do programu, můžete nastavit parametry nyní. Stiskněte + - pro nastavení hodnoty parametru. Stiskněte ESC, pro opuštění programu podnabídky. Stiskněte ESC znovu, pro opuštění hlavního menu. 4.3 Hlavní menu DT O & DT F Funkce teplotní rozdíl Popis: Solární oběhové čerpadlo P1 je spuštěno funkcí teplotní rozdíl. Když teplotní rozdíl mezi kolektorem a nádrží stoupne k zapínacímu teplotnímu rozdílu, solární oběhové čerpadlo bude spuštěno. Např.: zapínací teplotní rozdíl je 8 C, vypínací je 4 C, pokud teplota ve spodní části nádrže je 20 C, pak jen když teplota kolektoru stoupne k 28 C, čerpadlo bude spuštěno a když teplota kolektoru klesne na 24 C, čerpadlo bude zastaveno. Poznánka: zapínací/vypínací teplotní rozdíl 8 C a 4 C jsou standardní systémová nastavení podle mnohaleté zkušenosti, pouze ve speciálních aplikačních případech je potřeba změny, (např. dlouhá vzdálenost přenosu tepla), normálně je doporučenou použít výchozí nastavení. Pro předejetí chybám je přednastaven minimální teplotní rozdíl (Ton -Toff) na 2 C. Nastavení zapínacího teplotního rozdílu: V rámci pohotovostního režimu, vstupte do hlavního menu DT O. Stiskněte SET pro přístup do nastavení programu DT O, zobrazí se DT O 08 C, 08 C bliká, nastavte zapínací teplotní rozdíl. Stiskněte + - k nastavení zapínacího teplotního rozdílu, nastavitelný rozsah (OFF +2 C) - 20 C, přednastaveno je 8 C. Stiskněte ESC pro opuštění tohoto nastavení, parametry se automaticky uloží. 9

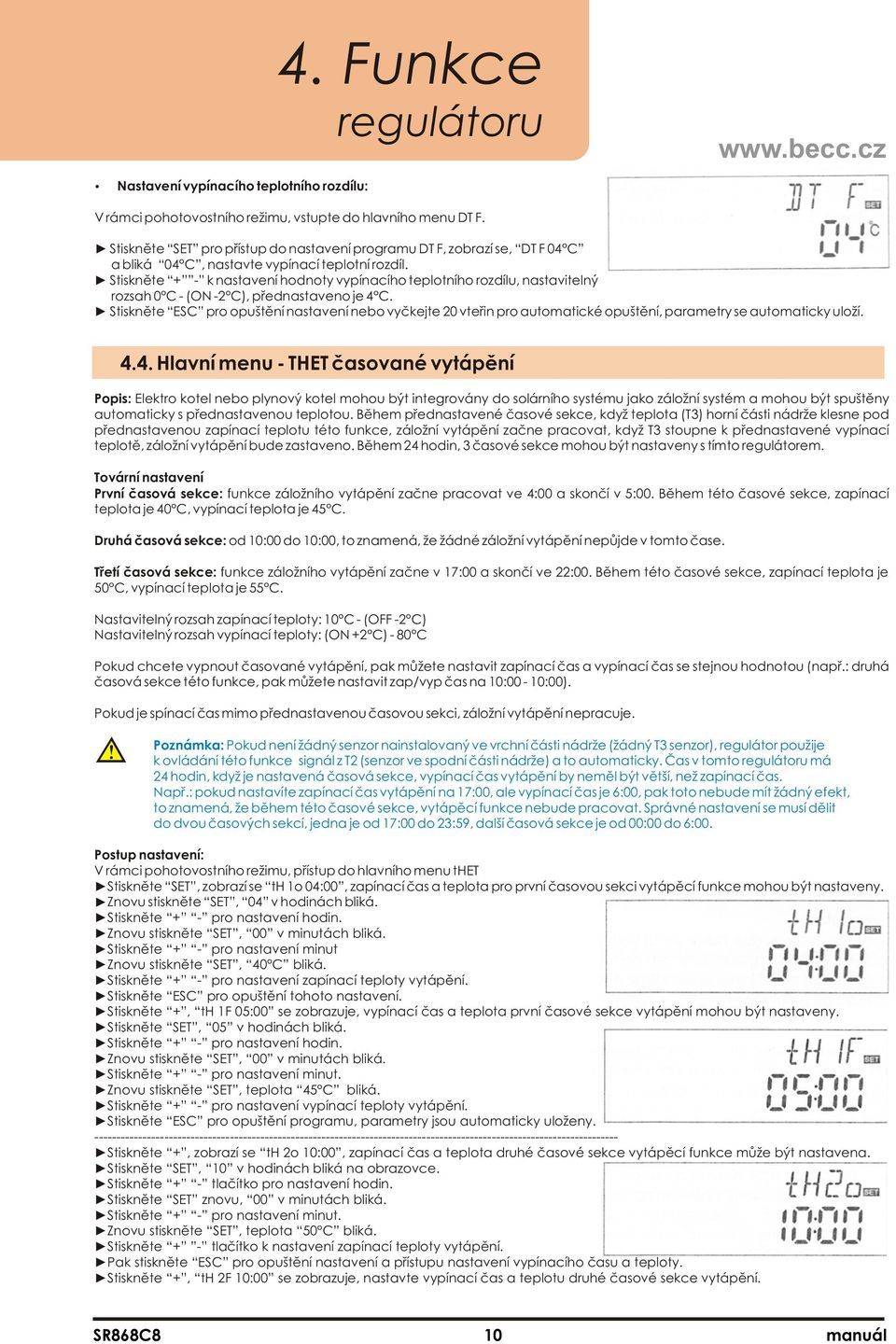

10 4. Funkce regulátoru Nastavení vypínacího teplotního rozdílu: V rámci pohotovostního režimu, vstupte do hlavního menu DT F. Stiskněte SET pro přístup do nastavení programu DT F, zobrazí se, DT F 04 C a bliká 04 C, nastavte vypínací teplotní rozdíl. Stiskněte + - k nastavení hodnoty vypínacího teplotního rozdílu, nastavitelný rozsah 0 C - (ON -2 C), přednastaveno je 4 C. Stiskněte ESC pro opuštění nastavení nebo vyčkejte 20 vteřin pro automatické opuštění, parametry se automaticky uloží Hlavní menu - THET časované vytápění Popis: Elektro kotel nebo plynový kotel mohou být integrovány do solárního systému jako záložní systém a mohou být spuštěny automaticky s přednastavenou teplotou. Během přednastavené časové sekce, když teplota (T3) horní části nádrže klesne pod přednastavenou zapínací teplotu této funkce, záložní vytápění začne pracovat, když T3 stoupne k přednastavené vypínací teplotě, záložní vytápění bude zastaveno. Během 24 hodin, 3 časové sekce mohou být nastaveny s tímto regulátorem. Tovární nastavení První časová sekce: funkce záložního vytápění začne pracovat ve 4:00 a skončí v 5:00. Během této časové sekce, zapínací teplota je 40 C, vypínací teplota je 45 C. Druhá časová sekce: od 10:00 do 10:00, to znamená, že žádné záložní vytápění nepůjde v tomto čase. Třetí časová sekce: funkce záložního vytápění začne v 17:00 a skončí ve 22:00. Během této časové sekce, zapínací teplota je 50 C, vypínací teplota je 55 C. Nastavitelný rozsah zapínací teploty: 10 C - (OFF -2 C) Nastavitelný rozsah vypínací teploty: (ON +2 C) - 80 C Pokud chcete vypnout časované vytápění, pak můžete nastavit zapínací čas a vypínací čas se stejnou hodnotou (např.: druhá časová sekce této funkce, pak můžete nastavit zap/vyp čas na 10:00-10:00). Pokud je spínací čas mimo přednastavenou časovou sekci, záložní vytápění nepracuje. Poznámka: Pokud není žádný senzor nainstalovaný ve vrchní části nádrže (žádný T3 senzor), regulátor použije k ovládání této funkce signál z T2 (senzor ve spodní části nádrže) a to automaticky. Čas v tomto regulátoru má 24 hodin, když je nastavená časová sekce, vypínací čas vytápění by neměl být větší, než zapínací čas. Např.: pokud nastavíte zapínací čas vytápění na 17:00, ale vypínací čas je 6:00, pak toto nebude mít žádný efekt, to znamená, že během této časové sekce, vytápěcí funkce nebude pracovat. Správné nastavení se musí dělit do dvou časových sekcí, jedna je od 17:00 do 23:59, další časová sekce je od 00:00 do 6:00. Postup nastavení: V rámci pohotovostního režimu, přístup do hlavního menu thet Stiskněte SET, zobrazí se th 1o 04:00, zapínací čas a teplota pro první časovou sekci vytápěcí funkce mohou být nastaveny. Znovu stiskněte SET, 04 v hodinách bliká. Stiskněte + - pro nastavení hodin. Znovu stiskněte SET, 00 v minutách bliká. Stiskněte + - pro nastavení minut Znovu stiskněte SET, 40 C bliká. Stiskněte + - pro nastavení zapínací teploty vytápění. Stiskněte ESC pro opuštění tohoto nastavení. Stiskněte +, th 1F 05:00 se zobrazuje, vypínací čas a teplota první časové sekce vytápění mohou být nastaveny. Stiskněte SET, 05 v hodinách bliká. Stiskněte + - pro nastavení hodin. Znovu stiskněte SET, 00 v minutách bliká. Stiskněte + - pro nastavení minut. Znovu stiskněte SET, teplota 45 C bliká. Stiskněte + - pro nastavení vypínací teploty vytápění. Stiskněte ESC pro opuštění programu, parametry jsou automaticky uloženy Stiskněte +, zobrazí se th 2o 10:00, zapínací čas a teplota druhé časové sekce vytápěcí funkce může být nastavena. Stiskněte SET, 10 v hodinách bliká na obrazovce. Stiskněte + - tlačítko pro nastavení hodin. Stiskněte SET znovu, 00 v minutách bliká. Stiskněte + - pro nastavení minut. Znovu stiskněte SET, teplota 50 C bliká. Stiskněte + - tlačítko k nastavení zapínací teploty vytápění. Pak stiskněte ESC pro opuštění nastavení a přístupu nastavení vypínacího času a teploty. Stiskněte +, th 2F 10:00 se zobrazuje, nastavte vypínací čas a teplotu druhé časové sekce vytápění. 10

11 4. Funkce regulátoru Stiskněte SET tlačítko, 10 v hodinách bliká. Stiskněte + - pro nastavení hodin. Znovu stiskněte SET, 00 v minutách bliká. Stiskněte + - pro nastavení minut. Stiskněte SET znovu, teplota 55 C bliká. Stiskněte + - pro nastavení vypínací teploty vytápění. Stiskněte ESC pro opuštění programu, parametry se automaticky uloží Stiskněte +, th 3o 17:00 se zobrazují, nastavte zapínací teplotu a čas třetí časové sekce vytápěcí funkce. Stiskněte SET, 17 v hodinách bliká. Stiskněte + - pro nastavení hodin. Stiskněte znovu SET, 00 v minutách bliká. Stiskněte + - tlačítko pro nastavení minut. Znovu stiskněte SET, teplota 50 C bliká. Stiskněte + -, nastavte zapínací teplotu vytápění. Stiskněte ESC pro opuštění tohoto programu. Stiskněte +, th 3F 22:00 se zobrazuje, vypínací čas a teplota třetí časové sekce mohou být nastaveny. Stiskněte SET, 22 v hodinách bliká. Stiskněte + - pro nastavení hodin. Znovu stiskněte SET, 00 v minutách bliká, Stiskněte + - pro nastavení minut. Znovu stiskněte SET, teplota 55 C bliká. Stiskněte + - pro nastavení vypínací teploty vytápění. Stiskněte ESC pro opuštění menu nebo vyčkejte 20 vteřin. Poznámka: Když není v systému instalován žádný plynový kotel, může být instalováno elektrické vytápění jako záložní zařízení. Když je elektrické vytápění aktivováno, bliká signál na obrazovce. Pokud zákazník používá elektrické vytápění jako záložní zdroj, prosím dbejte na příkon elektrického vytápění a připojte k regulaci odpovídající bezpečnostní zařízení jako stykač či relé, s tímto regulátorem doporučujeme použití stykače SR801, (SR801 detaily a technická data viz odst. 10) 4.5 TEMP Hlavní menu Teplota Továrnou nastavené parametry jsou v základu ty nejlepší a nejtypičtější hodnoty pro většinu solárních systémů. Ale tyto parametry mohou být také nastaveny individuálně pro obsluhu speciálních požadavků na systém, prosím pozorně sledujte operační data systémových komponentů pro nastavení. Poznámka: Parametry, které mohou být nastaveny, záleží na vybraném systému, ne všechny parametry mohou být nastavené v solárním systému. EM Nouzová teplota kolektoru CMX Maximální limitovaní teplota kolektoru (funkce ochlazování kolektoru) CMN Ochrana kolektoru při nízké teplotě CFR Ochrana kolektoru před mrazem SMX Maximální teplota nádrže REC Funkce znovu ochlazení nádrže C-F Celsius a Fahrenheit přenos teploty FUNKCE NASTAVITELNÝ ROZSAH TOVÁRNÍ NASTAVENÍ TEPLOTA OPOUŠTĚJÍCÍ FUNKCI EMOF - max. vypínací teplota (ON +3 C) C 130 C EMON - max. zapínací teplota (OFF -3 C) C 120 C CMX - max. lim. teplota kolektoru 110 C C 110 C 107 C CMN - ochrana při nízké teplotě 0 C - 90 C VYP. CFR - ochrana proti zámrzu -10 C) - 10 C VYP. SMX - max. teplota nádrže 2 C - 95 C 60 C 58 C REC - znovu ochlazení nádrže VYP. C-F - převod teploty C- F C 11

12 4. Funkce regulátoru EM Nouzová teplota kolektoru (Nouzová vypínací funkce) Popis funkce: Když teplota kolektoru stoupne k přednastavené maximální vypínací teplotě, kolektorová nouzová vypínací funkce se aktivuje. Výsledkem této funkce se zastaví solární cirkulační čerpadlo, toto předchází škodě systémových komponentů způsobené přehřátím. EMOF parametr je pro nastavení maximální vypínací teploty kolektoru (tovární nastavení je 130 C), pokud teplota kolektoru stoupne ke své přednastavené EMOF teplotě, solární čerpadlo se zastaví. EMON parametr je pro nastavení maximální zapínací teploty kolektoru (tovární nastavení je 120 C), když teplota kolektoru klesne k teplotě EMON, solární čerpadlo bude znovu spuštěno, kolektorová nouzová funkce je deaktivována automaticky. EMOF maximální vypínací teplota kolektoru Vyberte podnabídku EMOF, zobrazí se EMOF 130 C. Stiskněte SET, parametr 130 C bliká. Stiskněte + - pro nastavení EMOF teploty, nastavitelný rozsah: (ON +3 C) C, tovární nastavení je 130 C. Stiskněte SET, aktivujte či deaktivujte tuto funkci, pokud deaktivujete tuto funkci, zobrazí se EMOF Stiskněte ESC pro opuštění nabídky nebo čekejte 20 vteřin pro automatické opuštění, parametry se automaticky uloží. EMON maximální zapínací teplota kolektoru Vyberte podnabídku EMON, zobrazí se EMON 120 C. Stiskněte SET, parametr 120 C bliká. Stiskněte + - pro nastavení EMON teploty, nastavitelný rozsah: (OFF -3 C) C, tovární nastavení je 120 C. Stiskněte SET, aktivujte či deaktivujte tuto funkci, pokud deaktivujete tuto funkce, EMON se zobrazí na obrazovce. Stiskněte ESC pro opuštění nabídky nebo vyčkejte 20 vteřin, parametry se uloží automaticky. Pokud se tyto 2 signály zobrazují na obrazovce, znamená to, že funkce nouzová vypínací teplota kolektoru je aktivovaná a teplota nádrže stoupla ke své maximální teplotě. Pokud se zobrazí pouze tento signál, znamená to, že je funkce aktivní, ale teplota nádrže nestoupla ke své maximální teplotě CMX Maximální omezená teplota kolektoru (chladící funkce kolektoru) Popis funkce: Funkce chlazení kolektoru odkládá vypařování teplo-přenášející kapaliny. Krátce před dosažením maximální teploty kolektoru, se spustí solární čerpadlo, aby ochladilo tekutinu přenášející teplo využitím tepelných ztrát v potrubí a nádrži. Když teplota nádrže stoupne ke své přednastavené maximální teplotě, solární oběhové čerpadlo se zastaví i když je teplotní rozdíl naplněn. Pokud je sluneční svit velmi dobrý, výsledkem je, že teplota kolektoru bude nepřetržitě stoupat, když teplota kolektoru stoupne ke své maximální teplotě, solární čerpadlo bude znovu spuštěno i v případě, že teplota nádrže je už na své maximální teplotě. A solární čerpadlo bude v provozu až dokud teplota kolektoru neklesne díky nouzové cirkulaci nebo dokuď teplota nádrže nestoupne ke své nouzové teplotě (95 C). Když se na obrazovce zobrazí a bliká, indikuje to, že nouzová teplota byla dosažena, teplota nádrže je > 95 C. Postup nastavení: Vstupte do hlavního menu TEMP, pak vyberte podnabídku CMX na obrazovce se zobrazí CMX 110 C : Stiskněte SET, parametr 110 C bliká. Stiskněte + - pro nastavení teploty ochrany kolektoru, nastavitelný rozsah je (100 C C), tovární nastavení je 110 C. Stiskněte SET, aktivujte a deaktivujte tuto funkci, pokud ji deaktivujete zobrazí se CMX Stiskněte ESC po opuštění programu nebo vyčkejte 20 vteřin. CMX signál se zobrazuje na displeji, to indikuje, že je tato funkce aktivována CMN ochrana kolektoru proti nízké teplotě Popis funkce: Když je teplota kolektoru pod přednastavenou CMN teplotou, solární oběhové čerpadlo je zastaveno i když teplotní rozdíl mezi kolektorem a nádrží překračuje zapínací teplotní rozdíl, solární čerpadlo ještě nepracuje. Když je teplota kolektoru o 3 C vyšší, než přednastavená CMN teplota, solární oběhové čerpadlo je restartováno, regulátor opustí program. Postup nastavení: Vstupte do menu TEMP, vyberte podnabídku CMN, zobrazí se CMN - - -, výchozí nastavení je vypnuto. Stiskněte SET, zobrazení výchozího nastavení ---- bliká. Znovu stiskněte SET, aktivujte a deaktivujte tuto funkci. Stiskněte + - pro nastavení ochrany při nízké teplotě CMN, nastavitelný rozsah (0 C - 90 C), tovární nastavení je 10 C. Stiskněte ESC pro opuštění této nabídky. CMN signál zobrazovaný na displeji indikuje, že je tato funkce aktivována. 12

13 4. Nastavení zařízení CFR Ochrana kolektoru před mrazem Popis funkce: V zimním období, když teplota kolektoru je pod přednastavenou teplotou ochrany proti mrazu (tovární nastavení je 4 C), bude spuštěno solární oběhové čerpadlo aby využilo teplo v nádrži k udržení teploty systému nad bodem mrazu. Kromě toho, když teplota nádrže (T2) klesne na 4 C, aktivije se automaticky elektrické vytápění a to pracuje až dokud teplota T2 vystoupý na 20 C, pak bude zastaveno nebo bude zastaveno ukončením programu CFR. Když teplota kolektoru stoupne k 7 C, bude automaticky ukončen program CFR, čímž se zastaví solární oběhové čerpadlo. Tato funkce je vhodná pro systém, který používá vodu jako tekutinu přenášející teplo, aby se předešlo zamrznutí. Postup nastavení: Vstupte do menu TEMP, pak vyberte podnabídku CFR, zobrazí se CFR ---, výchozí nastavení je vypnuto. Stiskněte SET, zobrazení výchozího nastavení ---- bliká. Znovu stiskněte SET pro aktivaci či deaktivaci této funkce. Stiskněte + - pro nastavení funkce ochrany proti mrazu, nastavitelný rozsah je (-10 C - 10 C), po aktivaci této funkce, výchozí nastavení jsou 4 C. Stiskněte ESC pro opuštění menu. CFR signál zobrazuje, že je funkce aktivovaná. Poznámka: tato funkce je dostupná pouze se speciálním solárním systémem, který nevyužívá nemrznoucích kapalin; tento druh systému je dostupný pouze ve vhodném místě, kde je okolní teplota blízko k 0 C pouze v několika dnech. Pokud je bezpečnostní požadavek velmi vysoký, pak je nemrznoucí kapalina nutná, navrhujeme použít vhodnou nemrznoucí kapalinu, aby jste se vyhnuli problémům s mrazem SMX Maximální teplota nádrže Popis funkce: Když teplotní rozdíl mezi kolektory T1 a nádrží T2 dosáhne zapínací teplotní rozdíl cirkulace, solární čerpadlo je spuštěno, ale pro případ předejít vysoké teplotě uvnitř nádrže, regulátor prověřuje teplotu T3 ve vrchní části nádrže. Pokud je vyšší, než maximální teplota nádrže přednastavená SMX teplota, solární čerpadlo je zastaveno, i v případě, že teplotní rozdíl splňuje podmínku. Postup nastavení: Vstupte do hlavního menu TEMP, pak vyberte podnabídku SMX, zobrazí se SMX 60 C. Stiskněte SET, parametr 60 bliká. Stiskněte + - pro nastavení hodnoty max. teploty nádrže 1, nastavitelný rozsah je (2 C - 95 C), výchozí nastavení je 60 C. Znovu stiskněte SET pro aktivaci a deaktivaci této funkce, pokud je funkce deaktivována, zobrazí se SMX Stiskněte ESC pro opuštění nabídky. Parametry se automaticky uloží. SMX signál zobrazovaný na obrazovce indikuje, že je tato funkce aktivována REC Znovu ochlazení nádrže Popis funkce: Pokud je teplota nádrže přes svou maximální teplotu a ve stejnou chvíli je teplota kolektoru o 5 C nižší než teplota nádrže, pak je solární čerpadlo spuštěno, skrz tuto zpětnou cirkulaci, je teplota nádrže redukována přítomnou tepelnou ztrátou v kolektoru, solární čerpadlo stále pracuje až dokud teplota nádrže neklesne pod svou maximální teplotu. Postup nastavení: Vstupte do hlavního menu TEMP, pak vyberte podnabídku REC, REC OFF se zobrazuje na obrazovce, výchozí nastavení je vypnuto. Stiskněte SET, parametr OFF bliká. Stiskněte SET pro aktivaci či deaktivac funkce, tovární nast. je REC ON Stiskněte ESC pro opuštění nastavení. Parametry se automaticky uloží. REC signál zobrazovaný na displeji indikuje, že je funkce aktivována C-F Celsius a Fahrenheit přenos teploty Postup nastavení: Vstupte do hlavního menu TEMP, pak vyberte podnabídku C-F C-F C se zobrazuje na obrazovce. Stiskněte SET, parametr C bliká. Stiskněte + pro zvolení teploty Celsius a Fahrenheit, tovární nastavení je C. Stiskněte ESC pro opuštění menu. Parametry se uloží automaticky. 13

14 4. Nastavení zařízení 4.6 FUN Pomocná funkce Pomocné funkce tohoto regulátoru jsou uložené pod FUN podnabídkou; kde můžete aktivovat několik pomocných funkcí. Poznámka: Občas, vybraná funkce potřebuje extra signál vstupu např. teplotní senzor nebo extra výstup pro připojení čerpadla nebo elektromagnetického ventilu. Ve FUN podnabídce jsou některé funkce deaktivovány. Některé funkce v podnabídce FUN jsou závislé na jiné funkci a proto je důležité projít či přenastavit celou podnabídku společně se solárním systémem. Příklad k vysvětlení: Pokud nastavíte parametr měření termální energie (OHQM) na vypnutý, znamená to, že tato funkce je deaktivována, pak, FMAX, MEDT a MED% funkce zmizí z podnabídky, pouze pokud tato funkce (OHQM) je aktivována, objeví se v podnabídce. (Detaily viz. odstavec 3.2 ve struktuře menu) Následující podnabídky mohou být zpřístupněny skrz menu FUN : DVW Funkce Anti-legionela CIRC Řízená teplota vody v oběhovém čerpadle nmin Nastavení rychlosti solárního oběhového čerpadla DTS Standardní teplotní rozdíl RIS Zvýšený poměr (pro nastavení rychlosti čerpadla) OHQM Měření termální energie FMAX Průtokový poměr MEDT Typ teplo přenášející kapaliny MED% Koncentrace nemrznoucí kapaliny INTV Funkce interval čerpadla trun Čas intervalu čerpadla tstp Doba chodu čerpadla BYPA odtok vysoké teploty DVWG Funkce Anti-legionela Popis funkce: Jako prevenci proti bakterii ve vodní nádrži způsobené nízkou teplotou nádrže po delší dobu, bude regulátor kontrolovat teplotu nádrže v periodě 7 dnů automaticky, pokud teplota nádrže během této doby nepřesáhne 70 C, pak je aktivována tato funkce, která v továrním nastavení jednou za tuto periodu ohřeje nádrž pomocným zdrojem až na 70 C tato perioda se bude restartovat po každém dosažení teploty 70 C kde začne nový odpočet sedmy dnů. Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku DVWG, zobrazí se DVWG OFF. Výchozí nastavení je OFF. Stiskněte SET, parametr OFF bliká. Znovu stiskněte + -, DVWG ON bliká, funkce je spuštěna. Stiskněte ESC pro ukončení programu nebo vyčkejte 20 vteřin CIRC Řízená teplota vody v oběhovém čerpadle Popis: Solární systém může zajistit funkci teplotně regulovanou cirkulaci horké vody; tato funkce potřebuje extra cirkulační čerpadlo na horkou vodu (připojené výstupním portem P2) a senzorem, který je instalován na zpátečce horké vody (připojena vstupním portem T4). Když teplotní signál senzoru T4 je menší než přednastavená spínací teplota cirkulačního čerpadla, cirkulační čerpadlo horké vody P2 se spustí a pracuje dokud teplota nedosáhne vypínací teploty. Tovární nastavení: požadovaná teplota vody je 40 C, když zpětná teplota T4 klesne na 35 C, cirkulační čerpadlo P2 bude spuštěno, když T4 stoupne ke 40 C, cirkulační čerpadlo P2 bude zastaveno. Podmínka pro spuštění čerpadla na horkou vodu: Pouze, když teplota nádrže T3 je o 1 C vyšší než požadovaná teplota horké vody, čerpadlo může být spuštěno. T3 je alternativní senzor, když není nainstalován senzor (T3) ve vrchní části nádrže, regulátor použije signál senzoru T2 automaticky k ovládání cirkulačního čerpadla P2. Poznámka: Jako prevence vůči velké měřící chybě, je důležité nainstalovat senzor T4 na zpátečce horké vody a to minimálně 1,5 m od nádrže. Tato funkce není dostupná ve všech systémech. Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku CIRC, zobrazí se CIRC - - -, tovární nastavení je vypnuto. Stiskněte SET, parametr ---- bliká. Znovu stiskněte SET, parametr 40 C bliká. Stiskněte + - pro nastavení teploty návratu teplé vody, nastavitelný rozsah: (2 C - 95 C), poté je funkce aktivována, tovární nastavení 40 C. Znovu stiskněte SET, ---- bliká, funkce je deaktivována. Stiskněte ESC pro opuštění menu. Parametry budou automaticky uloženy. 14

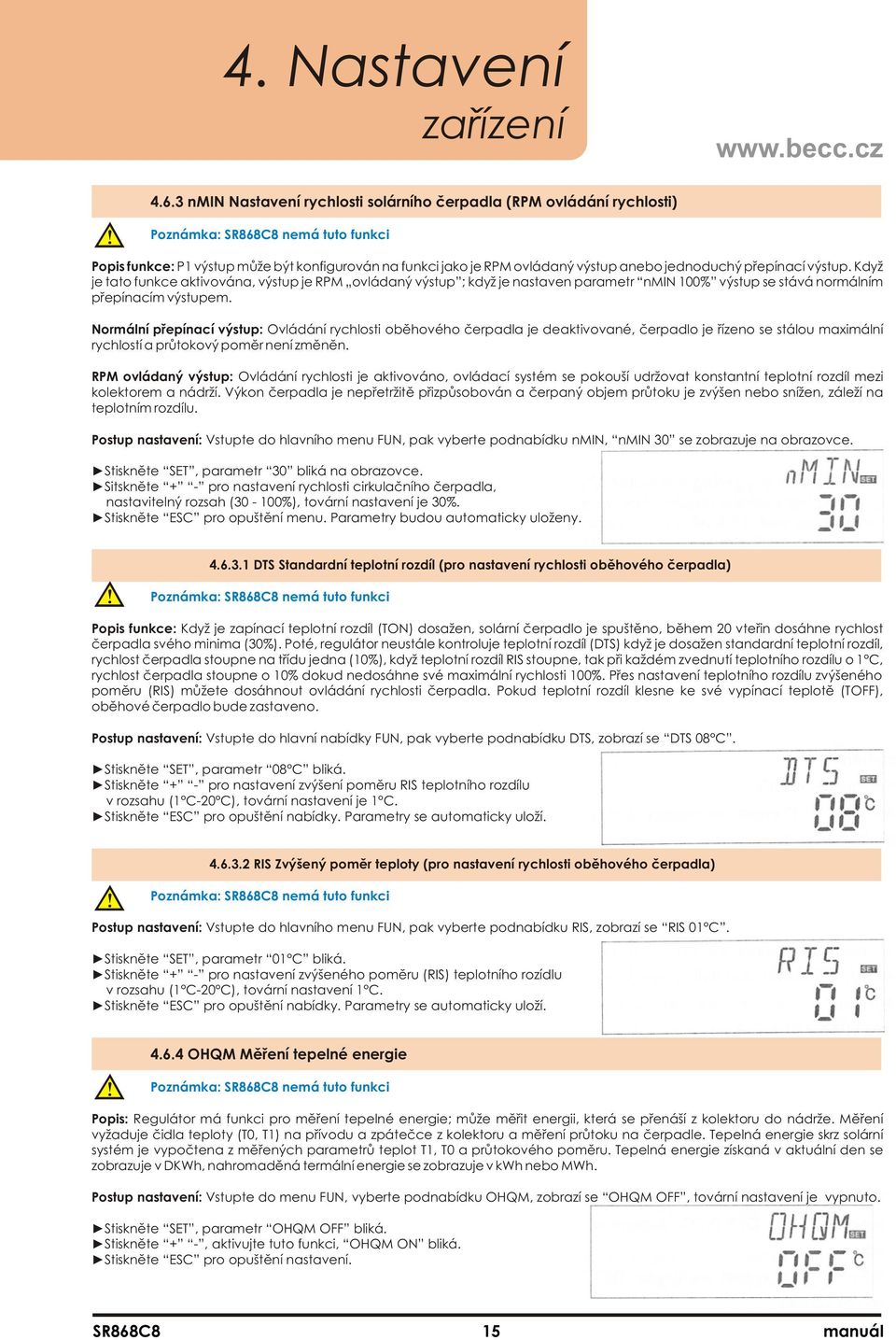

15 4. Nastavení zařízení nmin Nastavení rychlosti solárního čerpadla (RPM ovládání rychlosti) Poznámka: nemá tuto funkci Popis funkce: P1 výstup může být konfigurován na funkci jako je RPM ovládaný výstup anebo jednoduchý přepínací výstup. Když je tato funkce aktivována, výstup je RPM ovládaný výstup ; když je nastaven parametr nmin 100% výstup se stává normálním přepínacím výstupem. Normální přepínací výstup: Ovládání rychlosti oběhového čerpadla je deaktivované, čerpadlo je řízeno se stálou maximální rychlostí a průtokový poměr není změněn. RPM ovládaný výstup: Ovládání rychlosti je aktivováno, ovládací systém se pokouší udržovat konstantní teplotní rozdíl mezi kolektorem a nádrží. Výkon čerpadla je nepřetržitě přizpůsobován a čerpaný objem průtoku je zvýšen nebo snížen, záleží na teplotním rozdílu. Postup nastavení: Vstupte do hlavního menu FUN, pak vyberte podnabídku nmin, nmin 30 se zobrazuje na obrazovce. Stiskněte SET, parametr 30 bliká na obrazovce. Sitskněte + - pro nastavení rychlosti cirkulačního čerpadla, nastavitelný rozsah (30-100%), tovární nastavení je 30%. Stiskněte ESC pro opuštění menu. Parametry budou automaticky uloženy DTS Standardní teplotní rozdíl (pro nastavení rychlosti oběhového čerpadla) Poznámka: nemá tuto funkci Popis funkce: Když je zapínací teplotní rozdíl (TON) dosažen, solární čerpadlo je spuštěno, během 20 vteřin dosáhne rychlost čerpadla svého minima (30%). Poté, regulátor neustále kontroluje teplotní rozdíl (DTS) když je dosažen standardní teplotní rozdíl, rychlost čerpadla stoupne na třídu jedna (10%), když teplotní rozdíl RIS stoupne, tak při každém zvednutí teplotního rozdílu o 1 C, rychlost čerpadla stoupne o 10% dokud nedosáhne své maximální rychlosti 100%. Přes nastavení teplotního rozdílu zvýšeného poměru (RIS) můžete dosáhnout ovládání rychlosti čerpadla. Pokud teplotní rozdíl klesne ke své vypínací teplotě (TOFF), oběhové čerpadlo bude zastaveno. Postup nastavení: Vstupte do hlavní nabídky FUN, pak vyberte podnabídku DTS, zobrazí se DTS 08 C. Stiskněte SET, parametr 08 C bliká. Stiskněte + - pro nastavení zvýšení poměru RIS teplotního rozdílu v rozsahu (1 C-20 C), tovární nastavení je 1 C. Stiskněte ESC pro opuštění nabídky. Parametry se automaticky uloží RIS Zvýšený poměr teploty (pro nastavení rychlosti oběhového čerpadla) Poznámka: nemá tuto funkci Postup nastavení: Vstupte do hlavního menu FUN, pak vyberte podnabídku RIS, zobrazí se RIS 01 C. Stiskněte SET, parametr 01 C bliká. Stiskněte + - pro nastavení zvýšeného poměru (RIS) teplotního rozídlu v rozsahu (1 C-20 C), tovární nastavení 1 C. Stiskněte ESC pro opuštění nabídky. Parametry se automaticky uloží OHQM Měření tepelné energie Poznámka: nemá tuto funkci Popis: Regulátor má funkci pro měření tepelné energie; může měřit energii, která se přenáší z kolektoru do nádrže. Měření vyžaduje čidla teploty (T0, T1) na přívodu a zpátečce z kolektoru a měření průtoku na čerpadle. Tepelná energie skrz solární systém je vypočtena z měřených parametrů teplot T1, T0 a průtokového poměru. Tepelná energie získaná v aktuální den se zobrazuje v DKWh, nahromaděná termální energie se zobrazuje v kwh nebo MWh. Postup nastavení: Vstupte do menu FUN, vyberte podnabídku OHQM, zobrazí se OHQM OFF, tovární nastavení je vypnuto. Stiskněte SET, parametr OHQM OFF bliká. Stiskněte + -, aktivujte tuto funkci, OHQM ON bliká. Stiskněte ESC pro opuštění nastavení. 15

16 4. Nastavení zařízení Poznámka: 1) Tepelná energie dosažená v aktuální den, nahromaděná termální energie a operační čas čerpadla může být vynulován, postupujte následovně: Operační kroky: v rámci pohotovostního režimu Stiskněte + -, vyberte ke kontrole tepelné energie aktuálního dne, zobrazí se DKWh XX SET. Stiskněte SET a drže 3 vteřiny, bzučák vydá 3x signál, denní tepelná energie je vymazána a restartována na 00. Stiskněte + -, vyberte ke kontrole nahromaděné termální energie, Kwh XX nebo se zobrazí MWh XX SET. Stiskněte SET a drže 3 vteřiny bzučák vydá 3x signál, součet nahromaděné tepelné energie je vymazán a vynulován 00. Stiskněte + -, vyberte ke kontrole operační čas čerpadla, zobrazí se hp XX SET. Stiskněte SET a držte 3 vteřiny, bzučák vydá 3x signál, operační čas čerpadla je vymazán a je vynulován na 00. 2) Pouze, při aktivní funkci balanc tepelné energie může být spoštěna funkce operační čas cirkulačního čerpadla FMAX Průtokový poměr Poznámka: nemá tuto funkci FMAX: Průtokový poměr l/min nastavitelný rozsah: (0,1-20) l/min, zvýšený poměr 0,1l/min, tovární nastavení je 2 l/min. Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku FMAX, zobrazí se FMAX 2.0. Stiskněte SET, parametr 2.0 bliká. Stiskněte + - pro nastavení parametru průtokového poměru nastavitelný rozsah (0.1-20). Stiskněte ESC pro opuštění menu MEDT Typ kapaliny přenášející teplo Poznámka: nemá tuto funkci MEDT: Typ kapaliny přenášející teplo, nastavitelný rozsah (00-30), tovární nastavení je 01. Typ kapaliny přenášející teplo: 00: Voda 01: Propylen glykol (nemrznoucí směs) 02: Glykol 03: Tyfocor LS/ G-LS Postup nastavení: Vstupte do hlavního menu FUN, pak vyberte podnabídku MEDT, zobrazí se MEDT 01. Stiskněte SET, parametr 01 bliká. Stiskněte + - pro nastavení typu kapaliny přenášející teplo, nastavitelný rozsah (00-03). Stiskněte ESC pro opuštění menu. Parametry se automaticky uloží MED% Koncentrace kapaliny přenášející teplo Poznámka: nemá tuto funkci MED% Koncentrace kapaliny přenášející teplo (objemové procento %), záleží na typu kapaliny, nastavitelný rozsah (20-70), tovární nastavení 40%. Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku MED%, zobrazí se MED% 40. Stiskněte SET, parametr 40 bliká. Stiskněte + - pro nastavení koncentrace, nastavitelný rozsah je (20-70). Stiskněte ESC pro opuštění menu Funkce Interval čerpadla Poznámka: nemá tuto funkci Popis funkce: Tato funkce je užitečná, když senzor kolektoru není instalován v kolektoru, ale na vystupním potrubí z kolektoru. Pro přesné měření aktuální teploty kolektoru, během přednastaveného intervalu, bude spuštěno solární čerpadlo v pulsním režimu, co umožní průtok horké vody potrubím s instalovaným čidlem. Výsledkem je aktuální naměřená teplota kolektoru. Není nutné aktivovat tuto funkci nonstop, můžeme ji použít v přednastaveném časovém úseku, výchozí čas je 06:00-20:00. 16

17 4. Nastavení zařízení Během časového úseku, kdy je solární čerpadlo v provozu, (úsek chodu čerpadla může být nastaven parametrem trun ), regulátor kontroluje teplotní signál senzoru, pokud teplota stoupne méně než o 1 C, pak je solární čerpadlo automaticky zastaveno. Po pauze (interval může být nastaven parametrem tstp ) se ten samý proces opakuje. Během časového úseku, kdy je solární čerpadlo v provozu, pokud měřená teplota stoupne přes 1 C, pak je další časový úsek vynechán. Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku INTV, zobrazí se INTV OFF. Stiskněte SET, parametr OFF se zobrazuje, tovární nastavení je OFF. Stiskněte + - pro aktivaci této funkce, INTV ON se zobrazuje. Stiskněte ESC pro opuštění menu tstp Interval čerpadla - čas Poznámka: nemá tuto funkci Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku tstp, zobrazí se tstp 30. Stiskněte SET, parametr 30 bliká, tovární nastavení je 30 minut. Stiskněte + - pro nastavení času, nastavitelný rozsah: minut. Stiskněte ESC pro opuštění menu trun Doba chodu čerpadla Poznámka: nemá tuto funkci Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku trun, zobrazí se trun 10. Stiskněte SET, parametr 10 bliká, tovární nastavení je 15 vteřin. Stiskněte + - pro nastavení doby chodu v rozsahu: vteřin. Stiskněte ESC pro opuštění menu BYPA Odtok vysoké teploty (automatické nastavení teploty nádrže) Popis: Odtok vysoké teploty je nezávislý na operaci solárního systému; extra tepelné energie nádrže může být přenesena do další aplikace skrz tuto funkci, výsledkem je udržení konstantní teploty nádrže. Pro přenos této energii navíc, je potřeba samostatného čerpadla nebo elektromagnetického ventilu. (Připojení do výstupního portu R1). Příklad: Pokud nastavíme teplotu odtoku na 70 C, pak když teplota nádrže (T2) stoupne na 71 C, tato funkce bude aktivována, elektromagnetický ventil či čerpadlo (R1) a teplotním rozdílem ovládané cirkulační čerpadlo (P1) bude spuštěno současně. Když teplota nádrže (T2) klesne na 67 C, elektromagnetický ventil nebo čerpadlo (R1) a teplotním rozdílem ovládané čerpadlo (P1) bude zastaveno současně. Postup nastavení: Vstupte do menu FUN, pak vyberte podnabídku BYPR, zobrazí se BYPR Stiskněte SET, bliká ----, výchozí nastavení je OFF. Stiskněte SET, pro aktivaci funkce, zobrazí se BYPR 80 C a bliká 80 C. Stiskněte + - pro nastavení tohoto parametru v rozsahu (5 C-120 C). Stiskněte ESC pro opuštění menu.. Když se tento signál R1 zobrazuje na obrazovce, indikuje to, že je funkce odtoku aktivována. 17

18 4. Nastavení zařízení 4.7 HND Manuální režim Pokud používáte regulátor poprvé nebo když ladíte tento regulátor, výstup tohoto regulátoru (P1, P2, R1, H1) můžete spustit také ním režimu ON, OFF. Postup nastavení: Vstupte do hlavního menu HND. Stiskněte SET, zobrazí se HND1 Off, výstup P1 je ně nastaven. Znovu stiskněte SET, zobrazí se HND1 ON, výstup R1 je zapnut. Znovu stiskněte SET, zobrazí se HND1 OFF, výstup P1 je vypnut. Stiskněte ESC pro opuštění R1 nastavení programu Stiskněte +, zobrazí se HDN2 off, výstup P2 je ní nastavení. Stiskněte SET, zobrazí se HND2 ON, výstup P2 je zapnut. Znovu stiskněte SET, zobrazí se HND2 Off, výstup R2 je vypnut. Stiskněte ESC pro opuštění R2 nastavení programu Stiskněte +, zobrazí se HDN3 off, výstup R1 je ní nastavení. Stiskněte SET, zobrazí se HND3 ON, výstup R1 je zapnut je zapnut. Znovu stiskněte SET, zobrazí se HND3 Off, výstup R2 je vypnut. Stiskněte ESC pro opuštění R3 nastavení programu Stiskněte +, zobrazí se HDN4 off, výstup H1 ní nastavení. Stiskněte SET, zobrazí se HND4 ON, výstup H1 je zapnut. Znovu stiskněte SET, zobrazí se HND4 Off, výstup R4 je vypnut. Stiskněte ESC pro opuštění R4 nastavení programu Poznámka: Když je ní režim aktivován, na obrazovce se zobrazí signál vypnuty, regulátor opustí ní režim automaticky., po 15 minutách jsou všechny výstupy 4.8 PASS Nastavení hesla Postup nastavení: Vstupte do hlavní nabídky PASS Stiskněte SET, PWDC 0000, levý znak bliká, žádá o vložení hesla, tovární nast. je Stiskněte + - pro vložení prvního znaku. Znovu stiskněte SET, druhý znak bliká. Stiskněte + - pro vložení druhého znaku. Znovu stiskněte SET, třetí znak bliká. Stiskněte + - pro vložení třetího znaku. Znovu stiskněte SET, čtvrtý znak bliká. Stiskněte + - pro vložení čtvrtého znaku. Stiskněte SET, zobrazí se PWDN 0000, žádá o vložení nového hesla, postupujte podle předchozích kroků. Stiskněte SET, zobrazí se PWDG 0000, žádá o znovu vložení nového hesla, následujte předchozí kroky, PWOK informuje o správném znovu vložení hesla. Stiskněte ESC pro opuštění nastavení programu nebo čekejte 20 vteřin pro automatické opuštění. Upozornění Pokud zapomenete heslo, není žádná možnost znovu obnovení, ale můžete obnovit heslo do továrního nastavení, pak můžete předělat heslo podle výše uvedených kroků, postupujte následovně při obnově továrního nastavení. Otevřete kryt před displejem. Stiskněte a držte tlačítko, pak stiskněte obnovovací RECOVERY tlačítko, které je na panelu displeje. Bzučák 3x zabzučí, pak uvolněte tlačítko. Nyní se regulátor obnovil do továrního nastavení, zadané heslo bylo vynulováno. 18

19 4. Nastavení zařízení 4.9 LOAD Obnovení továrního nastavení Postup nastavení: Vstupte do hlavního menu REST Stiskněte SET, zabrazí se YES. Držte stisknutý SET, bzučák 3x zabzučí, pak uvolněte SET. Regulátor se kompletně obnoví do továrního nastavení. Stiskněte ESC pro opuštění tohoto programu ON/OFF tlačítko V rámci pohotovostního režimu: Stiskněte na 3 vteřiny; regulátor je vypnut, zabrazí se OFF. Stiskněte, regulátor je znovu zapnut Funkce Prázdniny Poznámka: nemá tuto funkci Popis funkce: Tato funkce se aktivuje v noci. Solární tekutina bude proudit z nádrže do kolektoru k ochlazení nádrže a tím předejde problému s vysokými teplotami solárního systému. Tato funkce je aktivována v noci mezi 22:00-06:00, když teplota kolektoru klesne 8 C pod teplotu nádrže (T2), solární oběhové čerpadlo začne pracovat. Když teplota kolektoru je 2 C pod teplotou nádrže, solární čerpadlo bude zastaveno. Aktivujte tuto funkci jestliže: předpokládáte-li, že nebudete na delší dobu potřebovat teplou vodu (prázdniny). Poznámka: Funkce je deaktivována, když teplota v nižší části nádrže klesne k 35 C. Aktivace/deaktivace této funkce: Stiskněte tlačítko Prázdniny na delší dobu dokud signál funkce prázdniny není zobrazen, pak je funkce aktivována. Znovu stiskněte tlačítko Prázdniny, signál zmizí, funkce prázdniny je deaktivována. Poznámka: Tato funkce je aktivována pouze, když nejste doma na delší dobu, po návratu funkci deaktivujte Manuální vytápění Popis: Elektrický či plynový kotel může být aplikován jako záložní zdroj do systému. Tento regulátor může dosáhnout ovládání konstantní teploty, když regulátor získá signál teploty z vrchní části nádrže (T3) a je 2 C pod přednastavenou teplotou, záložní vytápění bude spuštěno. Když teplota ve vrchní části nádrže (T3) stoupne ke své přednastavené teplotě, vytápění je zastaveno. Podmínky pro spuštění funkce ního vytápění: nastavená teplota by měla být o 2 C vyšší, než teplota nádrže. Aktivace/deaktivace této funkce: Stiskněte Heating tlačítko, teplota 60 C bliká. Stiskněte + - pro nastavení zapínací teploty, nastavitelný rozsah je 10 C - 80 C, tovární nastavení je 60 C. Po 20 vteřinách je tato funkce aktivována, na displeji se zobrazí signál spolu s vytápěcím signálem který bliká. Stiskněte Heating znovu pro vypnutí funkce ního vytápění. Poznámka: Manuální vytápění může vytápět nádrž pouze jednou. Když je ní vytápění spuštěno, a teplota nádrže stoupne ke své přednastavené teplotě, funkce ního vytápění bude automaticky deaktivována. Pokud chcete ve vytápění znovu pokračovat, musíte opakovaně postupovat podle výše uvedených kroků Teplotní vyhledávací funkce V rámci pohotovostního režimu: Stiskněte + -, můžete zkontrolovat hodnotu teplotních senzorů T0 - T4, rychlost čerpadla (n%), sledování provozního času cirkulačního čerpadla (Hp), denní tepelnou energii (DKWH), nárůst tepelné energie (KWh) nebo (MWh). Při kontrole teplot T0 - T4 se bude zobrazovat jedna po druhé, odpovídající signál senzoru bude blikát. Stiskněte ESC, teplota nádrže v týdnu se může zobrazovat. Poznámka: Hodnota narůstajícího operačního času oběhového čerpadla (Hp), denní tepelná energie (DKWH) a narůstající tepelné energie (KWH) nebo (MWH) může být kontrolována pouze po spuštění funkce OHQM balanc tepelné energie. Stiskněte + -, můžete zkontrolovat hodnotu teplotních senzorů T1 - T4. 19

20 5. Funkce ochrany 5.1 Ochrana paměti V případě výpadku el. energie, regulátor si uchová nastavení parametrů. 5.2 Ochrana proti suchému vytápění V případě, že v nádrži není dostatek vody, když je aktivní elektrické vytápění, regulace předejde škodám na elektrickém zařízení způsobené suchým vytápěním tak, že regulátor spustí ochranu proti suchému vytápění, na displeji se zobrazí EE a regulátor vypne všechny výstupy (H1). V tomto případě, by to mělo vypnout přívod el. energie, zkontrolujte a vyřešte problémy a pak znovu spusťte el. energii, regulátor se restartuje do normálního chodu. 5.3 Ochrana obrazovky Když není dotek na žádném z tlačítek po dobu 3 minut, ochrana obrazovky je aktivována automaticky a podsvícení LCD bude vypnuto. Dotekem na některé z tlačítek se obrazovka znovu rozsvítí. 20
