CHCETE TOHO OD SVÝCH MĚŘENÍ JEŠTĚ VÍCE?

Transkript

1 CHCETE TOHO OD SVÝCH MĚŘENÍ JEŠTĚ VÍCE? PROTO JE TU DIGIMAR Nejaktuálnější informace k produktům DIGIMAR naleznete na našich webových stránkách: Společnost Mahr Vám nabízí kompletní program produktů pro spolehlivé řešení Vašich měřících a měřičských úkolů. A už jednoduché orýsování obrobků nebo komplexní dvojrozměrné měření výškoměry Digimar zaručují maximum flexibility a kvality. Naše výškoměry Digimar 817 CLM a CX2, opatřené motorizovaným posuvem, přesvědčí tím nejjednodušším ovládáním, pohodlným zacházením se všemi základními funkcemi pomocí tzv. rychlých kláves, jakož i maximálním komfortem a bezpečnosti při měření.

2 Digimar. Výškoměry Digimar. Výškoměry Přehled Digimar výškoměry 2-2 Výškoměry s motorickým posuvem Digimar 817 CLM Quick Height 2-4 High-End výškoměr se statistickou a 2D funkcí Příslušenství pro 817 CLM 2-13 Digimar CX Výškoměr pro dílnu a výrobu Příslušenství pro CX Výškoměry s manuálním posuvem Digimar M 814 N / M814 G 2-21 S litým podstavcem / S měřicí deskou z žuly Příslušenství pro Digimar M Výškoměr a orýsovací přístroj Digimar 814 S 2-23

3 2-2 Digimar. Výškoměry Digimar. Výškoměry Přehled Digimar 817 CLM Quick Height Strana katalogu Rozsah měření mm Mezní hodnota měření (mm) Mezní chyba (μm) * 1,8+L/600 (L v mm) 1,8+L/600 (L v mm) 1,8+L/600 (L v mm) Quick Mode 1-D 2-D Motorický posuv měřicích saní Orýsování obrobků Průměr otvoru Max-Min Sledování tolerancí Měření pravoúhlosti Měření přímosti Výpočet úhlů Statistika Měřicí programy Vzduchové uložení Integrovaná USB Rozhraní RS232 RS232 RS232 USB tiskové rozhraní Obj. číslo * Se standardním příslušenstvím

4 Digimar. Výškoměry 2-3 Digimar. Výškoměry Přehled Digimar CX2 Digimar M 814 N Digimar M 814 G Digimar 814 S Strana katalogu Rozsah měření mm Mezní hodnota měření (mm) Mezní chyba (μm) * 5+L/300 (L v mm) Quick Mode 1-D 2-D Motorický posuv měřicích saní Orýsování obrobků Průměr otvoru Max-Min Sledování tolerancí Měření pravoúhlosti Měření přímosti Výpočet úhlů Statistika Měřicí programy Vzduchové uložení Integrovaná USB Rozhraní RS232 Opto RS232 Opto RS232 RS232, Digimatic, USB USB tiskové rozhraní Obj. číslo

5 2-4 Digimar. Výškoměry Digimar 817 CLM Quick Height Nový výškoměr Digimar 817 CLM s jedinečnou funkcí Quick Mode. Vysoce přesné a rychlé měření, široké spektrum měřicích funkcí a možností vyhodnocení naměřených hodnot, zároveň s vysokým komfortem obsluhy. Nejlepší řešení pro všechny měřicí úlohy Rychlé měření rukou (bez použití tlačítek). Snadná ovladatelnost díky funkci Quick mode, jedinečné řešení firmy Mahr (patentováno). Ill. 1. Posuňte měřícími saněmi rukou ve směru měření. Ill. 2. Motor provede měření automaticky. Snadná volba všech měřicích funkcí díky jasným symbolům na tlačítkách. Nejvyšší přesnost a spolehlivost Vysoce přesný inkrementální měřicí systém s kontrolní snímací hlavou, systém není citlivý na nečistoty Robustní vodicí sloup z nerez oceli Měřicí hlava uložena v přesném kuličkovém vedení Teplotní kompenzace spolu s s integrovaným teplotním senzorem

6 Digimar. Výškoměry 2-5 Ergonomicky nastavitelný ovládací panel Velký podsvícený displej Funkční tlačítka s přehlednými ikonami Zobrazovací jednotka je polohovatelná díky otočnému ramenu Komplexní měřicí funkce Velký výběr měřicích funkcí v 1D nebo ve 2D (pouze u 2D typu výškoměru) Dynamické měřicí funkce navíc s analogovým zobrazením měřených hodnot Automatické měření kolmosti a přímosti (při použití příslušenství) Možnost naprogramování měřicí úlohy (automatický měřicí proces) AUTO funkce pro měření řetězce kót (přírustků) a vzdáleností. Rozsáhlé možnosti vyhodnocení Přenos dat do PC prostřednictvím RS232 nebo USB portu (například do MS Excelu za využití programu MarCom) Tisk naměřených hodnot, statistik, atd. pomocí tiskárny připojitelné přímo k výškoměru (USB) Uložení naměřených hodnot do integrované USB paměti (pro PC rozpoznatelná jako výměnný disk) Široké možnosti statistického vyhodnocení dat (pouze u 2D typu výškoměru)

7 2-6 Digimar. Výškoměry Digimar 817 CLM Parametry Měřicí systém Vysoce přesný inkrementální měřicí systém s kontrolní snímací hlavou Dynamický princip snímání zaručující vysokou opakovatelnost měření Vzduchový polštář pro snadný pohy výškoměru po měřicí desce Precizní měřicí hlava na nerezovém vodicím sloupu Motorizované měřicí saně zjednodušující měření Kalibrace sondy zůstává zachována při vypnutí přístroje Integrovaný dobíjecí akumulátor s dlouhou provozní dobou Teplotní korekce prostřednictvím integrovaného teplotního senzoru Vyhodnocovací jednotka (ovládací panel) Velké a jasně definované funkční klávesy Snadno čitelný, podsvícený grafický LCD displej Snadná obsluha díky jasným symbolům (piktogramům) Nastavitelný jazyk vyhodnocovací jednotky (včetně češtiny) Možnost nastavení nulových bodů na dílci RS232 i USB výstup pro další zpracování dat Uložení měřených hodnot na na integrovaný USB disk USB konektor pro připojení kompatibilní tiskárny Možnost připojení dalších měřidel na Opto RS232 konektor Jednoduchá možnost aktualizace softwaru Automatické přepnutí do pohotovostního stavu (stand-by) Nastavitelná Auto-off funkce (zachování naměřených hodnot) Součást dodávky: Výškoměr včetně měřicí a vyhodnocovací jednotky, držák 817h1, sonda K6/51, kalibrační blok 817 eb, návod, dobíječka, USB kabel Technická data Měřicí rozsah mm Mezní rozsah měření mm Rozlišení mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mezní chyba* μm (1,8+L/600), L v mm Opakovatelnost μm 0,5 (rovina) 1 (otvor) Odchylka kolmosti (el. korig.) μm čelní <5 čelní <6 čelní <10 Provozní doba akumulátoru h až 16 Měřicí síla N 1,0 ± 0,2 Max. relativní vlhkost vzduchu % 65 (bez kondenzace) Pracovní teplota C 20 ± 1 Provozní teplota C Výška 3bod. vzduch. polštáře μm cca. 9 Měřicí systém inkrementální pravítko s optickým snímáním Celková výška mm Rozměr základny (d x š) mm 240 x 250 Hmotnost kg Obj. číslo 1D Obj. číslo 2D / Stat * Příměrná deska dle DIN 876/0 a standardní příslušenství

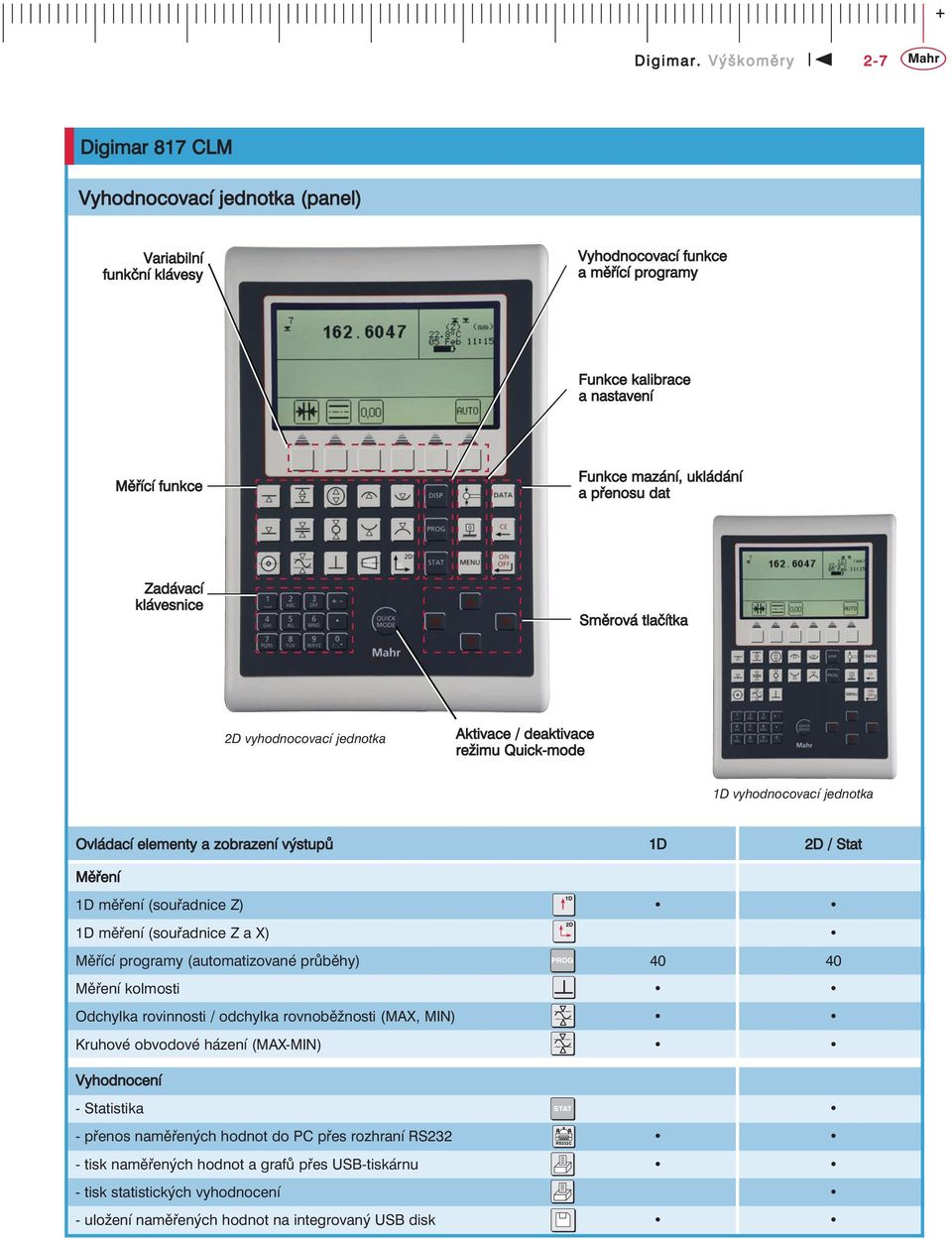

8 Digimar. Výškoměry 2-7 Digimar 817 CLM Vyhodnocovací jednotka (panel) Variabilní funkční klávesy Vyhodnocovací funkce a měřící programy Funkce kalibrace a nastavení Měřící funkce Funkce mazání, ukládání a přenosu dat Zadávací klávesnice Směrová tlačítka 2D vyhodnocovací jednotka Aktivace / deaktivace režimu Quick-mode 1D vyhodnocovací jednotka Ovládací elementy a zobrazení výstupů 1D 2D / Stat Měření 1D měření (souřadnice Z) 1D měření (souřadnice Z a X) Měřící programy (automatizované průběhy) Měření kolmosti Odchylka rovinnosti / odchylka rovnoběžnosti (MAX, MIN) Kruhové obvodové házení (MAX-MIN) Vyhodnocení - Statistika - přenos naměřených hodnot do PC přes rozhraní RS232 - tisk naměřených hodnot a grafů přes USB-tiskárnu - tisk statistických vyhodnocení - uložení naměřených hodnot na integrovaný USB disk

9 2-8 Digimar. Výškoměry Digimar 817 CLM Měření s funkčními klávesami Komfortní 1D standardní měřící funkce s poloautomatickým průběhem Snímání plochy směrem dolů Snímání plochy směrem nahoru Vodorovné měření drážky (střed a šířka) Měření plošky (střed a šířka) Měření otvoru (střed a průměr) Snímání otvoru směrem nahoru Snímání otvoru směrem dolů Měření hřídele (střed a průměr) Snímání hřídele směrem dolů Snímání hřídele směrem nahoru Určení středu otvoru (kuželovým snímačem) Funkce MAX-MIN Výpočtové funkce Výpočet vzdálenosti dvou měřených prvků Řetězová měření a měření vzdáleností F1 až F4 Výpočet souměrnosti mezi dvěmi naměřenými hodnotami Automatické nastavení nulového bodu

10 Digimar. Výškoměry 2-9 Digimar 817 CLM Měření režim Quick Mode Ideální k rychlému, jednoduchému měření 1. Rukou posuňte měřicí saně ve směru požadovaného měření. 2. Motor výškoměru automaticky zahájí měření ve Vámi udaném směru bez stisku jakéhokoliv tlačítka. Měření za použití tlačítek rychlého měření na základně Ideální při měřením velkých dílů s použitím vzduchového polštáře. Použitím tlačítek integrovaných do základny výškoměru může operátor pohodlně nastavit měřicí saně do požadované polohy a spustit měření. Tento postup výrazně zjednodušuje měření hlavně při měření velkých dílů, se kterými se na desce špatně pohybuje. Operátor může mít obě ruce na výškoměru (jednou ovládá vzduchový polštář a druhou tlačítka rychlého měření) a zároveň měřit dílec.

11 2-10 Digimar. Výškoměry Digimar 817 CLM Měření kolmosti a přímosti K vyhodnocení kolmosti a přímosti stačí provést jediné měření. Na displeji je zároveň zobrazen naměřený úhel (ve stupních) a kolmost resp. Přímost v mm (pro metrický mód). Grafické zobrazení ukazuje aktuální hodnotu kolmosti resp. přímosti. Rozsáhlé možnosti vyhodnocení Zobrazení dat na displeji Tisk dat prostřednictvím připojené USB tiskárny Uložení dat do na integrovaný USB disk

12 Digimar. Výškoměry 2-11 Digimar 817 CLM Dynamické měřicí funkce K vyhodnocení maxima, minima a max-min stačí provést jediné měření. Odchylka rovnoběžnosti MAX, MIN a MAX-MIN jsou zobrazeny zároveň Grafické zobrazení ukazuje aktuální měřenou hodnotu Kruhové obvodové házení Měřicí program pro opakovaná měření (sériovou výrobu) Měřicí program vytvoříte snadno pomocí učebního programování. Jednoduše změřte jednou celý dílec; uložte měření a měřicí program je vytvořen. Motorizované měřicí saně automaticky najedou postupně do správných pozic a provedou jednotlivá měření. Tento postup výrazně zkracuje operační čas potřebný k měření sérií několika dílců. Měřicí program v 1D a 2D Vytvoření měřicího programu pomocí učebního programování Jednoduché programování a uložení až 40 programů, další programy mohou být uloženy do PC Prostřednictvím programu může být monitorováno dodržení povolených tolerancí Vytvoření produkčních a kontrolních plánů Prostřednictvím Opto RS232 konektoru je možné připojit další ruční měřidla.

13 2-12 Digimar. Výškoměry Digimar 817 CLM Měření ve 2D módu * Nejdůležitější 2D měřicí funkce mohou být vyvolány stisknutím jediného tlačítka. Určení roztečné kružnice Určení vzdálenosti a úhlu mezi 2 prvky Určení vzdálenosti a úhlu mezi 3 prvky Transformace souřadnic (početní vyrovnání obrobku) Statistické vyhodnocení * Vyhodnocovací jednotka má široké možnosti výběru statistického vyhodnocení naměřených dat. Statistické vyhodnocení jednotlivých měřicích funkcí Histogramy Karty řízení procesu Pareto diagramy Vytvoření produkčních a kontrolních tabulek Vyhodnocení na základě uložených dat Histogramy, výrobní a kontrolní tabulky i pareto diagramy lze vytisknout na přímo připojené tiskárně (USB). * Pouze u výškoměrů s 2D/stat vyhodnocovací jednotkou

14 Digimar. Výškoměry 2-13 Digimar 817 CLM Příslušenství Kulové měřicí doteky Kat. číslo Kulička Vyložení Upínací Obj. číslo Dmm mm mm K5/ , K6/ , * K4/ K6/ K10/ K10/ * Standardní příslušenství obsažené v dodávce zařízení Zvláštní měřicí doteky Kat. číslo Označení Upínací Obj. číslo mm S15/31,2 Talířový měřicí dotek Z10/31,2 Válcový měřicí dotek Z10/60 Válcový měřicí dotek MKe 30 Kuželový měřicí dotek TMT 120 Hloubkoměrný dotek včetně držáku KM 2 Držák M2 včetně měřicího doteku 800 ts 2mm Kalibrační bloky Kat. číslo Označení Obj. číslo 817 eb Kalibrační blok * EB I Kalibrační blok pro kuželový měřicí dotek, s kontrol. certifikátem * Standardní příslušenství obsažené v dodávce zařízení

15 2-14 Digimar. Výškoměry Digimar 817 CLM Příslušenství Držáky pro měřicí doteky a měřicí snímače Kat. číslo Označení Vyložení Upínací Obj. číslo mm mm 817 h1 Držák pro měřící doteky 27, * 817 h2 Držák pro měřící doteky h3 Držák pro digitální úchylkoměr / sondu h4 Držák pro měřící doteky * Standardní příslušenství obsažené v dodávce zařízení Snímač pro měření kolmosti a přímosti Kat. číslo Obj. číslo P1514 H Inkrementální sonda, 12 mm vč. kabelu Digitální úchylkoměr, 12,5 mm rozlišení 0,001 mm / 0, EXr Datový kabel pro digitální úchylkoměr Datové kabely Obj. číslo Datový kabel 817 CLM k MSP 2 / PC Adaptér RS232-USB pro Digimar Příslušenství ke zpracování dat viz kapitola 11 Tiskárna Inkoustová tiskárna HP 5940 k připojení pomocí USB (kompatibilní se specifikacemi USB 2.0), PictBridge kompatibilní operační systémy: Microsoft Windows 98 SE, Me, 2000, XP (Home und Professional) Standardní jazyk tiskárny HP PCL 3 - GUI HP 5940 Inkoustová tiskárna HP 5940

16 Digimar. Výškoměry 2-15 Digimar 817 CLM Sady měřicích doteků Sada příslušenství 817 ts1 obsahuje: Kufřík na příslušenství h2 Držák pro měřicí doteky S15/31,2 Talířový měřící dotek Z10/31,2 Válcový měřící dotek MKe 30 Kuželový měřicí dotek TMT 120 Hloubkoměrný dotek včetně držáku KM 2 Držák M2 včetně měřicího doteku 800 ts 2mm 817 h4 Držák pro měřicí doteky K4/30 Kulový měřicí dotek K6/40 Kulový měřicí dotek K10/60 Kulový měřicí dotek K10/100 Kulový měřicí dotek Sada příslušenství 817 ts2 obsahuje: Kufřík na příslušenství h2 Držák pro měřicí doteky S15/31,2 Talířový měřící dotek Z10/31,2 Válcový měřící dotek MKe 30 Kuželový měřicí dotek TMT 120 Hloubkoměrný dotek včetně držáku KM 2 Držák M2 včetně měřicího doteku 800 ts 2mm Univerzální sada doteků CXt2 obsahuje: Dřevěná krabička Základní těleso Rozměr Vyložení Botičkový snímač d = 0,5 mm l = 78 mm Hrotový snímač: d = 1,2 mm l = 75 mm ls = 15,5 mm Kuželový snímač d = 0 7,5 mm Kulový snímač HM- dk = 3 mm l = 24 mm Kulový snímač HM- dk = 2 mm l = 24 mm Kulový snímač HM- dk = 1 mm l = 24 mm Prodloužení M3 M3 d = 4 mm l = 20 mm Prodloužení M3 M2,5 d = 4 mm l = 20 mm

17 2-16 Digimar. Výškoměry Digimar CX2 Digimar CX / 600 / 1000 mm Perfektní partner pro dílny a výrobu! Při měření chcete jednoduše a rychle získat precisní výsledky! S digitálními výškoměry Digimar CX2 máte k dispozici perfektního partnera pro dílny a výrobu. Parametry Měřicí systém Vynikající přesnost měření díky kapacitnímu inkrementálnímu měřicímu systému Dynamický snímací systém umožňující vysokou opakovatelnost Přesné vedení měřicí hlavy Motorický posuv měřicích saní zjednodušuje průběh měření a minimalizuje vliv obsluhy Přepínání do absolutního relativního režimu Doteková konstanta zůstane po vypnutí uchována Akumulátorem poháněný systém vzduchového uložení pro lehký a hladký posuv (CX2, 1000 mm) Ovládací a zobrazovací jednotka Velká a přehledná funkční tlačítka Dobře čitelný LCD displej RS232 datový výstup pro další zpracování měřených hodnot Vstup pro digitální úchylkoměr na měření pravoúhlosti Integrovaný dobíjecí akumulátor s dlouhou provozní dobou pro měření nezávislá na síti Funkce Auto-off Technická data Rozsah měření mm/inch 350 / / / 40 Mezní hodnota měření mm Rozlišení mm 0,01 / 0,001 Mezní chyba U95* μm (5+L/300), L v mm Opakovatelnost* μm 2 Rovina 3 Díra (vrtaná) Odchylka kolmosti (el. korigována) μm < 9 < 15 < 25 Provozní doba akumulátoru h do 100 do 100 do 15 Měřicí síla N 1,0 ±0,3 Relativní vlhkost vzduchu % 65 (bez kondenzace) Pracovní teplota C 20 ± 1 Provozní teplota C bodové vzduchové uložení, výška μm - - Ano (ca. 3) Měřicí systém inkrementálně kapacitní Celková výška mm Rozměr základny (d x š) mm 240 x 250 Hmotnost kg Obj. číslo * Měřicí deska GK 0 dle DIN 876/0 s dotekem K 10/50

18 Digimar. Výškoměry 2-17 Digimar CX2 Funkce měření Standardní funkce 1-D měření s poloautomatickým průběhem S tlačítky rychlého ovládání dosáhnete jednoduchým způsobem precisní výsledky Snímání plochy směrem dolů Snímání plochy směrem nahoru Vodorovné měření drážky (střed a šířka) Měření otvoru (střed a průměr) Snímání otvoru směrem nahoru Snímání hřídele směrem dolů Snímání otvoru směrem dolů Snímání hřídele směrem nahoru Určení středu otvoru (kuželovým snímačem) Výpočtové funkce Výpočet vzdálenosti dvou měřených prvků Výpočet středu souměrnosti mezi dvěma měřenými prvky

19 2-18 Digimar. Výškoměry Digitmar CX2 Měření kolmosti Automatické a poloautomatické Dynamická měření Odchylka rovnoběžnosti Obvodové házení Měřicí program Díky naučnému programování vytvoříte programy měření velmi jednoduše. Měřený obrobek jednou proměříte a postup uložíte. Motorizované měřicí saně následně sami zaměří požadované měřené pozice. Funkce měření se spustí automaticky. Tento způsob urychlí kontrolu již nejmenších sérií. Vytváření metodou Teach-In Jednoduché programování a ukládání až 20ti měřicích parametrů Sledování tolerancí při programech měření Program měření zůstává uložen i po vypnutí Sledování tolerancí při programech měření

20 Digimar. Výškoměry 2-19 Příslušenství pro Digimar CX2 Kulové měřicí doteky Kat. číslo D A Obj. číslo mm mm 817 Cl-m K 4/ K 4/ K 6/ K 10/ * K 10/ K 10/ * Standardní příslušenství Zvláštní měřicí doteky Kat. číslo Označení Obj. číslo S 15/47,5 Talířový měřicí dotek Z 10/60 Válcový měřicí dotek MKe 20 Kuželový měřicí dotek TMT 86 Hloubkoměrný dotek CI-sa Měřicí dotek s kolíkem CI-am Držák pro úchylkoměry a páčkové měřicí doteky te Měřicí dotek z tvrdokovu 2 mm* tr Měřicí dotek s rubínem 2,5 mm* * pro 817 CI-am Držáky pro měřicí doteky a měřicí snímače Kat. číslo Označení Obj. číslo Držák 1 pro měřicí doteky * Držák 2 s kloubem pro měřicí doteky Držák 3 pro úchylkoměry nebo inkrementální snímače * standardní příslušenství Kalibrační bloky Kat. číslo Označení Obj. číslo EB Kalibrační blok * EB I Kalibrační blok pro kuželový měřicí dotek, s kontrol. certifikátem * standardní příslušenství

21 2-20 Digimar. Výškoměry Příslušenství pro Digimar CX2 Sady měřicích doteků Sada příslušenství CXt1 obsahuje: Kufřík na příslušenství Držák 2 s kloubem pro měřicí doteky S 15/47,5 Talířový měřicí dotek K 4/30 Kulový měřicí dotek K 4/72 Kulový měřicí dotek K 6/40 Kulový měřicí dotek K 10/60 Kulový měřicí dotek K 10/100 Kulový měřicí dotek MKe 20 Kulový měřicí dotek TMT 86 Kulový měřicí dotek pro hloubkoměrný dotek Z 10/60 Válcový měřicí dotek Univerzální sada doteků CXt2 obsahuje: Dřevěná krabička Základní těleso Rozměr Vyložení Botičkový snímač d = 0,5 mm l = 78 mm Hrotový snímač: d = 1,2 mm l = 75 mm ls = 15,5 mm Kuželový snímač d = 0 7,5 mm Kulový snímač HM- dk = 3 mm l = 24 mm Kulový snímač HM- dk = 2 mm l = 24 mm Kulový snímač HM- dk = 1 mm l = 24 mm Prodloužení M3 M3 d = 4 mm l = 20 mm Prodloužení M3 M2,5 d = 4 mm l = 20 mm Sady příslušenství pro měření kolmosti a přímosti Sada příslušenství CX2p2 obsahuje: Digitální úchylkoměr 12,5 mm Držák 3 pro úchylkoměr EXr Spojovací kabel 1082 pro CX Měření kolmosti pomocí úchylkoměru 1086

22 Digimar. Výškoměry 2-21 Digimar M 814 N / M 814 G Použití Ideální k měření Výšek Roztečí otvorů, ploch a hran, pro značení a orýsování obrobků Parametry 814 N S odlitým pevným podstavcem se stabilním tříbodovým uložením. Pro použití na měřicích deskách, ložích stroje nebo plochách obrobku. 814 G S tvrdou žulovou pracovní deskou, s vysokou pevností a odolností proti deformaci Vysoká přesnost měření Inkrementální měřicí systém Kuličkové vedení měřicí hlavy Měřicí systém odolný proti opotřebení Velký a dobře čitelný digitální ukazatel Měřicí a ukazovací přístroje na měřicí hlavě Lehké ovládání díky bočnímu umístění ruční kliky Konstantní měřicí síla, volitelně působící směrem dolů nebo nahoru Pro potřeby orýsování možné aretovat v každé poloze S jemným nastavením Opto RS232 rozhraní pro přenos dat S digitálním přednastavením hodnoty (Preset) Nulování ukazatele v každé poloze Měření s funkcí MAX, MIN a MAX - MIN Zadání tolerančních hodnot pro jeden parametr Přepínání mm/inch Provoz nezávislý na síti díky baterii Universální použití díky rozmanitému příslušenství Technická data 814 N 814 G 814 N 814 G Rozsah měření mm/inch 320 / / 24.4 Rozlišení mm 0,01/0,001 Mezní chyba μm Opakovatelnost μm 5 Odchylka kolmosti μm čelní 20 (300 mm) čelní 30 (600 mm) Provozní doba akumulátoru h 2000 Měřicí síla N ca. 3 Pracovní teplota C 20 ±1 Provozní teplota C Měřicí systém indukční Celková výška mm Základní deska (d x š) mm 205 x x 175 Granitová deska mm 200 x x 300 Stupeň přesnosti 1 DIN DIN 876 Hmotnost kg 6, ,5 18,3 Obj. číslo

23 2-22 Digimar. Výškoměry Příslušenství pro Digimar M 814 N / M 814 G Obj. číslo 814 t Snímací rameno * S kloubem pro upnutí měřicích snímačů, číselníkových úchylkoměrů, indikátorových úchylkoměrů, páčkových úchylkoměrů. Délka upínací stopky 150 mm Upínací otvor 8 mm 814 m Kulový měřicí dotek kulička 2 mm k upnutí ve snímacím rameni 814 t kulička 3 mm kulička 4 mm kulička 5 mm kulička 6 mm kulička 7 mm kulička 8 mm * 814 s Talířový měřicí dotek pro měření výšek, roztečí, ploch a hran Velmi vhodný pro úzká osazení, např. pro středící okraje. 814 h Držák doteků M 2, Pro upevnění měřicích doteků číselníkových a indikátorových úchylkoměrů při zvláštních úlohách. 814 a Rýsovací hrot Pro orýsování obrobků. Osazení z tvrdokovu. Upnutí na snímacím rameni 814 t. 814 kh Držák ks1 Měřicí kužel ks2 Měřicí kužel ks3 Měřicí kužel ks4 Měřicí kužel u Reverzní snímač kulička 4 mm Pro měření vnějších a vnitřních průměrů, šířky můstků, zápichů a drážek. Průměr kuličky se nepromítá do výsledku měření. 814 ua Výměnné rameno snímače kulička 2 mm Pro použití v reverzním snímači 814 u. 817 Cl-m Kulový měřicí dotek kulička 4 mm Cl-am Adaptér se závitem M 2,5, M 1,6, M 1, Cl-sa Měřicí dotek s kolíkem Cl-p Měřicí dotek s krychlí Baterie 3V, typ CR * Kryt mm * Kryt mm * 814 Nf Litý podstavec ** 814 Gf Deska měřicího stolu ** 814 X Sloup s měřicí hlavou 320 mm X Sloup s měřicí hlavou 620 mm ESv Datový kabel Opto RS232C 2 m * obsah dodávky ** na přání - k přeustavení

24 Digimar. Výškoměry 2-23 Digimar 814 S Použití Orýsování a označení výrobků Měření výšek a vzdáleností Parametry Funkce: ON/OFF RESET (nastavení nuly) Přepínání mm/inch DATA (přenos dat) PRESET (přednastavení míry) Kapacitní měřicí systém, životnost baterie ca. 2 roky Rychlost posuvu 1,5 m/s (60 /s) Výstup dat volitelně: USB Opto RS232C Digimatic Kontrastní 12 mm vysoký LCD displej Kalená, lapovaná plocha podstavce, snadné a plynulé posouvání Jezdec a vodící tyč z kalené nerezové oceli Ruční kolo pro nastavení a měření Jemné natavení Aretační šroub Výměnný měřicí a rýsovací hrot, osazený tvrdokovem Součást dodávky: Rýsovací hrot, dřevěná krabice, baterie, návod Rozměry mm a b c d x x x x Technická data Rozsah měření Rozlišení Mezní chyba G Hmotnost Obj. číslo mm (inch) mm / inch mm kg 350 (14 ) 0,01 / 0,0005 0, (24 ) 0,01 / 0,0005 0, Příslušenství Obj. číslo Měřicí a rýsovací hrot, 27 ESh osazený tvrdokovem Držák pro páčkové úchylkoměry 27 Sp Baterie 3V, Typ CR Datový kabel USB (2m) 16 EXu Datový kabel Opto RS232C (2 m), s 9-ti pólovým konektorem SUB-D 16 EXr Datový kabel Digimatic (2 m), plochý 10-ti pólový konektor 16 EXd
