1 CombiTacline Průmyslové konektory Industrial Connectors Zásuvné konektory pro přenos dat Plug connectors for data transfer Doplnění modulárního systému konektorů CombiTac Addition to the modular connector system CombiTac C

MC Multilam Technologie: neomezené možnosti Multilamely jsou specielně formované, pružné proužky

což má za následek nízký a stálý odpor kontaktu.

nejnáročnějších aplikací, včetně elektrických (až do několika ka), teplotních (až do 350 C) a

Jsme specializovaný na návrhy dle požadavků zákazníka.

elements of copper alloy which provide electrical performance coupled with mechanical properties.

contact with the contact surface, resulting in a low and constant contact resistance.

2 MC Multilam Technologie: neomezené možnosti Multilamely jsou specielně formované, pružné proužky slitiny mědi, které jsou pozlaceny nebo postříbřeny v souladu s jejich aplikací a jsou volně uloženy v drážce. Díky jejich stálému pružnému tlaku, Multilamela udržuje nepřerušený kontakt s povrchem kontaktu, což má za následek nízký a stálý odpor kontaktu. Multilam technologie nám umožňuje plnit velmi široký rozsah požadavků a naleznout řešení i těch nejnáročnějších aplikací, včetně elektrických (až do několika ka), teplotních (až do 350 C) a mechanických s životností kontaktu až do 1 miliónu spojovacích cyklů. Jsme specializovaný na návrhy dle požadavků zákazníka. MC Multilam Technology: unlimited possibilities Multilams are specifically designed contact elements of copper alloy which provide electrical performance coupled with mechanical properties. The Multilams are plated with either gold or silver to provide excellent corrosion protection and lower contact resistance. The unique feature of the Multilam is to provide constant spring pressure which enables continuous contact with the contact surface, resulting in a low and constant contact resistance. Multilam technology allows us to meet a very broad range of requirements and to find solutions to the most severe constraints, including electrical (up to several ka), thermal (up to 350 C) and mechanical, with contact durability of up to 1 million mating cycles. We are specialized in the design of customized solutions. Správná technologie pro nejpřísnější požadavky. The right technology for the strictest requirements. 2

Výhody technologie Multilamel minimální pokles napětí vysoká kapacita přenosu proudu minimální silové ztráty minimální odpor kontaktu vysoká trvanlivost kontaktů s odolností až do 1 miliónu

3 Výhody technologie Multilamel minimální pokles napětí vysoká kapacita přenosu proudu minimální silové ztráty minimální odpor kontaktu vysoká trvanlivost kontaktů s odolností až do 1 miliónu spojovacích cyklů provozní teplota až do 350 C, vyšší teploty jsou povoleny v krátkém časovém úseku dobrá odolnost proti olejům vysoká odolnost proti vibracím nízké náklady na údržbu kruhové, ploché nebo kulovité typy velmi dobrá odolnost proti korozi Advantages of Multilam Technology Minimal voltage drop High current-carrying capacity Minimal power loss Minimal contact resistance High durability contacts withstand up to 1 million mating cycles Operating temperatures up to 350 C, higher temperatures permitted for short periods Good resistance to oils High resistance to vibration Low maintenance costs Round, flat or spherical types Very good corrosion resistance Vyjmuto z katalogu MultilamTechnology Extract from catalogue MultilamTechnology Kontaktní plocha Contact part A I R e1 R f1 R l Lamela Multilam louver Kontaktní plocha Contact part B R e2 R f2 I 3

connectors for data transfer in BUS-Systems

a CT-RJ45/ a pasuje do modulárního systému

.. and fits the modular connector system

Military Železniční systémy Railway systems

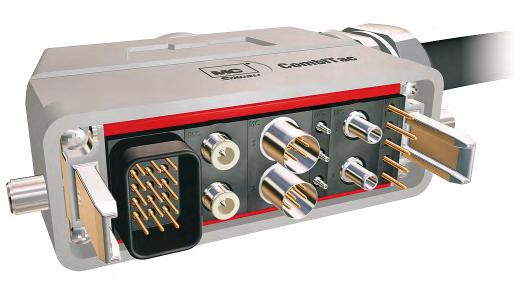

4 MC- Zásuvné konektory pro přenos dat v BUS-systémech CT-NET- a CT-RJ45/ MC Plug connectors for data transfer in BUS-Systems CT-NET-... and CT-RJ45/... Kompatibilní s CT-NET. a CT-RJ45/ a pasuje do modulárního systému konektorů Compatible with CT-NET-... and CT-RJ45/... and fits the modular connector system CombiTacline Aplikace Applications Radar Armáda Military Železniční systémy Railway systems Ovládácí systémy Control systems Získání a přenos dat Data acquisition and transmission 4

Nosič kontaktu pro zásuvné konektory pro přenos dat v BUS-Systémech CT-RJ45/ Plastový nosič kontaktu se dvěma 8-pólovými nosiči, samec samice, vybavené pozlacenými kontakty s nepřerušeným stíněním a

Contact carrier for plug connectors for data transfer in BUS-Systems CT-RJ45/ Plastic contact carrier with two 8-pole socket or plug carriers, fully equipped with gold plated contacts, with

5 Nosič kontaktu pro zásuvné konektory pro přenos dat v BUS-Systémech CT-RJ45/ Plastový nosič kontaktu se dvěma 8-pólovými nosiči, samec samice, vybavené pozlacenými kontakty s nepřerušeným stíněním a RJ45 konektorem na zadní straně. Contact carrier for plug connectors for data transfer in BUS-Systems CT-RJ45/ Plastic contact carrier with two 8-pole socket or plug carriers, fully equipped with gold plated contacts, with continuous shielding and RJ45 plug connector at rear. CT-RJ45/B Pohled na opačnou stranu View opposite side CT-RJ45/S Pohled na opačnou stranu View opposite side Typ Type Objednací č. Order No. CT-RJ45/B CT-RJ45/S Všeobecná data General data Přenos dat Data transmission CAT 5 Ethernet IEEE Teplotní rozmezí Temperature range C Spojovací cykly Mating cycles 5000 DALŠÍ-Diagramm NEXT-Diagram Pár Nové podmínky Pár spojovacích cyklů Pair New condition Pair mating cycles CAT 6 Limit CAT 6 Limit CAT 5 Limit CAT 5 Limit Útlum db / Attenuation db Frekvence MHz / Frequenzy MHz Další technické specifikace: > Downloads > Technical Info > Data connectors Further technical specifications: > Products > Industrial Connectors > Technical Info > Data connectors 5

Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes.

lesen, da die MA dann Advanced Contact Technology Nosič kontaktu pro zásuvné konektory pro přenos dat v BUS-systémech CT-NET/ Nosič kontaktu CT-NET/ v plastu pro jeden nebo dva 8-pólové nosiče pinu

.. in plastic for one or two 8-pole pin or socket carriers with continuous shielding. CT-NET-2/B CT-NET-2/S CT-NET-1/B CT-NET-1/S Typ Type Objednací č. Order No. CT-NET-2/B 33.2148 CT-NET-2/S 33.

6 Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Advanced Contact Technology Nosič kontaktu pro zásuvné konektory pro přenos dat v BUS-systémech CT-NET/ Nosič kontaktu CT-NET/ v plastu pro jeden nebo dva 8-pólové nosiče pinu nebo zásuvky s nepřerušeným stíněním. Contact carrier for plug connectors for data transfer in BUS-Systems CT-NET/... Contact carrier CT-NET/... in plastic for one or two 8-pole pin or socket carriers with continuous shielding. CT-NET-2/B CT-NET-2/S CT-NET-1/B CT-NET-1/S Typ Type Objednací č. Order No. CT-NET-2/B CT-NET-2/S CT-NET-1/B CT-NET-1/S Počet kontaktních prvků Number of contact elements Podle uspořádání kontaktů na staně 7, nutno objednat zvlašť According to contact arrangement on page 7; must be ordered separately Všeobecná data General data Přenos dat Data transmission CAT 6 Ethernet IEEE 802.3, Profibus, Profinet, Interbus, CAN-BUS Teplotní rozmezí Temperature range C Spojovací cykly Mating cycles 5000 DALŠÍ-Diagramm NEXT-Diagram Pár Nové podmínky Pár spojovacích cyklů Pair New condition Pair mating cycles CAT 6 Limit CAT 6 Limit CAT 5 Limit CAT 5 Limit Dämpfung db / Attenuation db Útlum db / Attenuation db Frekvence MHz / Frequenzy MHz Frequenz MHz / Frequency MHz Další technické specifikace: > Downloads > Technical Info > Data connectors MA Pokyny k montáži MA Further technical specifications: > Products > Industrial Connectors > Technical Info > Data connectors MA Assembly instructions MA

7 Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Advanced Contact Technology Kontakty pro konektory pro přenos dat v BUS-systémech CT-NET- Kontakty jsou pozlacené a vkládají se do 8-pólového nosiče kontaktu pro CT-NET Zásuvky jsou vybaveny ozkoušenou a otestovanou MC-Multilam. Koncovka je nasazena krimpováním na ohebné měděné vodiče od 0,15mm² 0,75mm². Contacts for connectors for data transfer in BUS-systems CT-NET-... The contacts are gold plated and fit the 8-pole contact carriers for the CT-NET-... The sockets are equipped with the tried and tested MC Multilam. Termination is provided by crimping (C) for flexible Cu conductors from 0,15mm² 0,75mm². CT-NET-B CT-NET-S Typ Type Objednací č. Order No. Pin Pin Zásuvka Socket Průřez vodiče Conductor cross section Jmenovitý proud Rated current Typ koncovky Type of termination CT-NET-SP1/0,15-0,75 AU Au 0,15mm² 0,75mm² 1, 2, 3, 5A C CT-NET-BP1ET/0,15-0,75 AU Au 0,15mm² 0,75mm² 1, 2, 3, 5A C CT-NET-BS Záslepka Blind plug (Nepoužité otvory pro kontakty by měli být uzavřeny záslepkou) (Unused contact chambers should be closed with blind plugs) Všeobecná data General data Nominální- Ø pin/zásuvka Nominal-Ø pin/socket Ø 1mm Max. zásuvná síla na kontakt Max. sliding force per contact 1N Odpor kontaktu Contact resistance 1,6mΩ Uspořádání kontaktů na nosiči kontaktu Nalevo: strana pinu; Napravo: strana zásuvky (při pohledu od koncovky) Contact arrangement of the contact carrier Left: pin side; right: socket side (Seen from the termination side) Ethernet / Profinet Interbus Profibus Pokovení Plating MA Pokyny k montáži MA MA Assembly instructions MA
