Přetlakový ventil Typ 155D, 275D, 285D. Návod k použití
|
|
- Markéta Müllerová
- před 6 lety
- Počet zobrazení:
Transkript

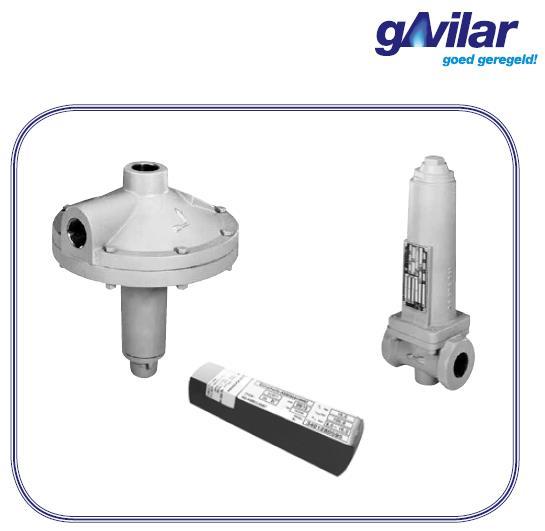

1 Přetlakový ventil Typ 155D, 275D, 285D Návod k použití
2 2
3 Obsah Strana CE Prohlášení o shodě... 4 SRV 275 D Schematický řez / technická data / rozmezí pružiny... 5 SRV 155 D Schematický řez / technická data / rozmezí pružiny... 6 SRV 285 D Schematický řez / technická data / rozmezí pružiny... 7 Bezpečnostní pokyny Pokyny pro spuštění / Servis
4 DVGW Nařízení č.: NG4305CL0467 CE Prohlášení o shodě gavilar BV Kamerlingh Onnesweg GK Dordrecht Prohlašujeme, že výrobek Přetlakový ventil SBV 155 D / 275 D / 285 D je ve shodě s následujícími směrnicemi: 1. 97/23/ES modul B + D kategorie IV; Tlaková zařízení (PED) s certifikátem typové zkoušky ES: CE-0085CP0107. Modul D je pod dohledem notifikované osoby DVGW-CERT GmbH, Zertifizierungsstelle (0085); Josef-Wirmer-Str. 1-3, D Bonn /142/ES (Plynová zařízení) spolu s DIN 33821, s certifikátem typové zkoušky ES:CE-0085CP0107. Příloha II, č. 3 je pod dohledem notifikované osoby DVGW-CERT GmbH, Zertifizierungsstelle (0085); Josef-Wirmer-Str. 1-3, D Bonn /9/ES (ATEX) modul A+ (Příloha VIII), s označením Ref II 2 G EEx c IIC T5 Technická dokumentace byla zaslána notifikované osobě L.C.I.E (0081) 33, av. du Général Leclerc, Fontenay-aux-Roses Francie (Potvrzení č. LCIE 03 AR 012). 4. Pouze pro další elektrická zařízení: 89/336/EHS-89 (elektromagnetická kompatibilita) s úpravami při zohlednění norem EN /1993 a EN /1995 Dordrecht, podpis P. Klijs, provozní manažer 4
5 Přetlakový ventil SRV 275 D Míra tlakutlakový stupeň PN 16 Velikost / Závit G (ISO 228/1) DN 20 G-3/4, DN 25 G-1 Rozsah přetlaku Wu 0,02 0,5 bar Ø hrdla (průřez) 12 mm Materiál Tělesoo Pouzdro pružiny Membrána / Těsnění Hrdlo EN-GJS (GGG 40) EN-GJS (GGG 40) Butadienakrylonitril vyztužený / Butadienakrylonitril Mosaz Rozsah přetlaku Spec. rozsah přetlaku Číslo pružiny Barva Drát Třída přesnosti AG Wus (mbar) Ø (mm) ( ) zelená 2, ( ) oranžová 2, mbar AG ( ) černá/bílá 3, ( ) stříbrná 3,4 > ( ) černá 4,5 mbar AG 2,5 výstup vstup 5
6 Přetlakový ventil SRV 155 D Míra tlakutlakový stupeň PN 16 Velikost / Závit G (ISO 228/1) DN 20 G-3/4, DN 25 G-1 Rozsah přetlaku Wu 0,2 9,5 bar Ø hrdla (průřez) 15 mm Materiál Tělesoo Pouzdro pružiny Membrána / Těsnění Hrdlo EN-GJS (GGG 40) EN-GJS (GGG 40) Butadienakrylonitril vyztužený / Butadienakrylonitril Mosaz Rozsah přetlaku Spec. rozsah přetlaku Číslo pružiny Barva Drát Třída přesnosti AG Wus (mbar) Ø (mm) *0,2 1, ( ) světle modrá 2,9 0,4 1, ( ) červená 3,4 0,5 1,0 bar AG 5 1,0 3, ( ) bílá 3,8 2,0 6, ( ) hnědá 4,2 >1,0 9,5 3,0 9, ( ) tmavě modrá 5,0 bar AG 2,5 *) Rozsah pružiny <0,5 bar bez schválení DVGW Vstup Výstup 6

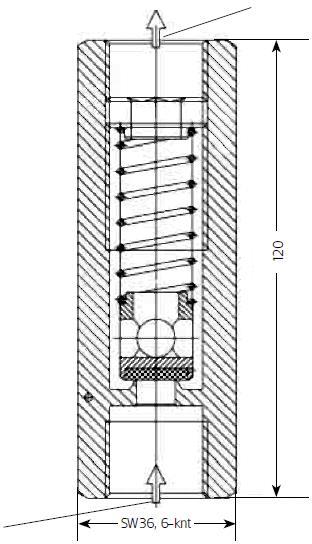

7 Přetlakový ventil SRV 285 D Míra tlakutlakový stupeň PN 100 Velikost / Závit G (ISO 228/1) DN 20 G-3/4 Rozsah přetlaku Wu 2,5 16,0 bar Ø hrdla 10 mm Materiál Těloeso / Pouzdro pružiny Těsnění Hrdlo Mosaz Butadienakrylonitril Mosaz Rozsah přetlaku Spec. rozsah přetlaku Wus (mbar) Číslo pružiny Barva Drát Ø (mm) 2,5 5, ( ) modrá 1,6 4,0 10, ( ) tmavě modrá 2,25 9,0 16, ( ) modrá 2,0 Třída přesnosti AG 2,5 16,0 bar AG 10 Výstup Vstup 7
8 Bezpečnostní pokyny a CE osvědčení o shodě Tento Návod k použití musí být uchováván na snadno dosažitelném místě. Přetlakový ventil (SRV) se musí používat pouze pro suché a čisté plyny. Nikdy nepoužívejte s kyslíkem: riziko výbuchu. Národní normy a standardy týkající se instalace, uvedení do provozu a údržby zařízení a plynových zařízení musí být přísně dodržovány. Manipulace se zařízením se musí provádět pečlivě, a to zejména při montážních pracích. Zvedání se musí provádět pomocí navijáku s oky nebo pásy. Zařízení je třeba zkontrolovat před instalací na případné poškození při přepravě a montovat pouze v případě, že je v bezvadném stavu. Možné poškození laku se musí odstranit. Těsnicí plochy závitových spojů nebo přírub musí být bez poškození a čisté. Pro čtení údajů ze zařízení a jeho obsluhu je třeba vyhradit dostatečný prostor. K ochraně zařízení se doporučuje instalovat filtr. Zařízení se musí instalovat takovým způsobem, aby nebyla narušena jeho funkce dalšími součástmi zařízení. Přetlakový ventil se musí namontován na potrubí bez napětípnutí. Níže uvedené hodnoty utahovacího momentu pro šrouby (třída vlastností 5.6) se musí respektovat při utahování přírubových spojů: 3/4 (DN 20) ISO 228/1, Vnitřní závit 1 (DN 25) ISO 228/1, Vnitřní závit PN Nm 110 Nm ANSI Nm 110 Nm Hodnoty těchto utahovacích momentů jsou uvedeny podle šroubů a jsou platné pro kovové měkké těsnění (uvedeno k0xkd=45bd a k1=2,2bd). Ostatní těsnění mohou vyžadovat jiné hodnoty utahovacího momentu. Šrouby použité pro přírubový spoj musí odpovídat velikosti příruby a musí být přizpůsobeny teplotnímu rozmezí SRV. Utahujte šrouby do kříže. Po dokončení instalace se musí zkontrolovat těsnost spojů (se závitem nebo s přírubou) vhodnými prostředky. Musí být dodrženy provozní podmínky uvedené na typovém štítku; v případě potřeby musí být uvedena příslušná bezpečnostní zařízení. Opravy zařízení smí provádět pouze vyškolený nebo kvalifikovaný personál. Poté se musí provést zkouška těsnosti s 1.1 X PS. Při změně tlakových dílů musí být zajištěna jejich shoda s PED. Po záruce může opravy provádět pouze Itron. Zařízení se musí pravidelně testovat na nebezpečí koroze uvnitř i zvenku a musí se vyřadit z provozu v případě objevení znatelné koroze. Objem vnitřní komory SRV činí: Objem 3/4 (DN 20) 1 (DN25) SRV 155 D V= 0,5 litru 0,5 litru SRV 275 D V= 1,0 litr 1,0 litr SRV 285 D V= 0,1 litru Čištění zařízení se musí provádět bez použití rozpouštědla nebo čisticího prostředku, který obsahuje alkohol. Zařízení není vhodné pro povodně a zatížení při zemětřesení. Tlak se musí úplně uvolnit před sejmutím zařízení z potrubí. Zbytek plynu může unikat, proto je nutné zajistit odvětrání. Musí být přijata vhodná opatření pro snížení hluku v závislosti na místě instalace a pracovních podmínkách. 8
9 Poznámky k použití v prostředí s nebezpečím výbuchu (ATEX): Je-li možná tvorba povlaku nebo rzi (polétavá rez v bezprostředním okolí produktu), všechny vnější hliníkové díly musí být odpovídajícím způsobem chráněny (např. nátěrem). Výrobek musí být elektricky spojen s adekvátně uzemněnou instalací. Při instalaci, vyřazování nebo opravách tohoto výrobku na místě se mohou používat jen nástroje povolené pro odpovídající výbušné prostředí. Výrobek nesmí být vystaven: plamenům, ionizovanému záření a ultrazvuku. Ochrana proti výbuchu: Zařízení nemá žádné potenciální zdroje vznícení, a proto se na něj nevztahuje ATEX 95 (94/9/ES) (používané elektronické příslušenství splňuje požadavky ATEX). 9
10 Obecné informace Přetlakové ventily se používají pro nízký objem (SRV pro úniky plynu) a montují se za regulátorem tlaku plynu. Zabraňují, aby bezpečnostní uzavírací ventil (SSV) reagoval na mírné úniky plynu pohonu regulátoru nebo na nulovou spotřebu. Montáž Zkontrolujte, zda maximální vstupní tlak stanice není vyšší, než je tlak PS přetlakového ventilu. Ponechte dostatek prostoru pro obsluhování regulátoru. Před instalací přetlakového ventilu (SRV) na potrubí se musí zkontrolovat následující: Horní a dolní příruby musí být paralelní tak, aby se SRV instaloval bez zbytečného namáhání. Horní potrubí se musí očistit od všech nečistot (písek, struska ze svařování, atd.). Přetlakový ventil nesmí být viditelně poškozen. Vstupní a výstupní komory přetlakového ventilu musí být naprosto čisté. Ujistěte se, že směr proudění plynu odpovídá šipce na těle přetlakového ventilu. Montážní poloha Montážní poloha SRV je volně volitelná. Přetlakové potrubí Pro dosažení dostatečné bezpečnostní vzdálenosti nastavených bodů na čerpací stanici je třeba použít následující průřez přetlakového potrubí: DN 20 do 5 m přetlakového potrubí, DN 25 nebo větší pro více než 5 m přetlakového potrubí. Servis Veškeré práce na přetlakovém ventilu je třeba provádět pouze ve stavu bez tlaku. Bezpečnostní předpisy, zejména UVV, jakož i dokumenty DVGW G 491 a G 495 je nutno vzít v úvahu: Ventily na horní a dolní straně se musí uzavřít. Přetlakový ventil musí snížit tlak na výstupní straně, a to až na nulovou hodnotu. Seřízení nastavené hodnoty SRV Přetlakový ventil se dodává v souladu se specifikacemi, které byly uvedeny v objednávce. Pokud se seřízený přetlak má změnit, postupujte takto: Sundejte krytku (SRV 275 D) nebo uzavírací zátku (SRV 155 D). Seřizovací šroub na pouzdru pružiny se musí otočit doprava, aby se zvýšil vypouštěcí tlak; doleva, aby se snížil vypouštěcí tlak. U SRV 285 D je seřizovací šroub na výstupní straně připojeného pouzdra. Seřízení je možné pouze po odstranění přetlakového potrubí na výstupní straně. SRV 275 D 155 D 285 D Stavěcí šroub s SW 13 SW 7 SW 13 vnitřním šestihranem Pozor! Při demontáži přetlakového ventilu se tlačná pružina musí uvolnit předem! 10
11 Kamerlingh Onnesweg 63, 3316 GK Dordrecht Postbus 3078, 3301 DB Dordrecht T / F / E info@gavilar.nl / GA DU/EN/FR/RU Copyright 2014, gavilar, Všechna práva vyhrazena..
