BIANCA - Uzavírací klapka DN Popis. Charakteristika

Transkript

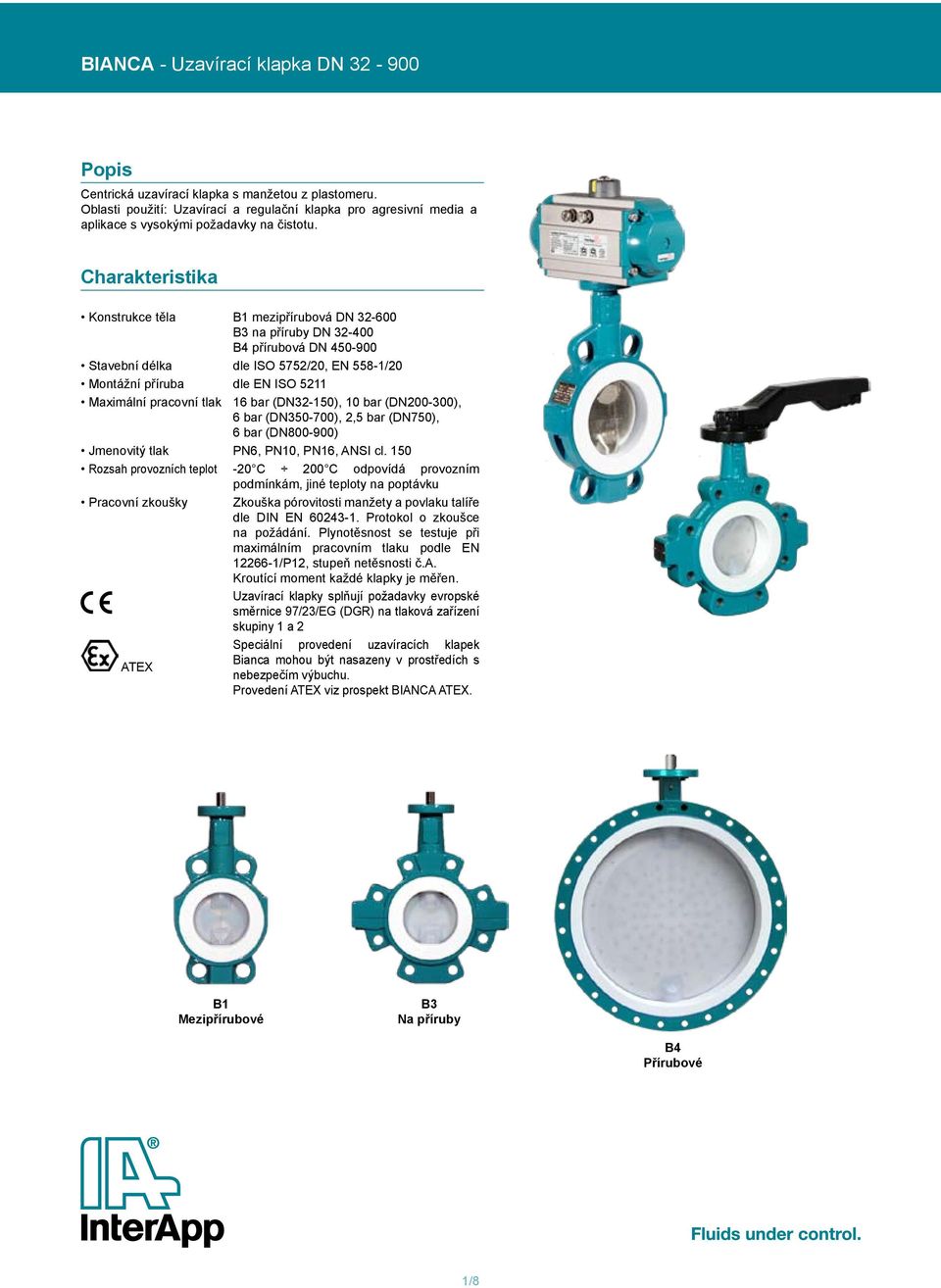

1 Popis Centrická uzavírací klapka s manžetou z plastomeru. Oblasti použití: Uzavírací a regulační klapka pro agresivní media a aplikace s vysokými požadavky na čistotu. Charakteristika Konstrukce těla B1 mezipřírubová DN B3 na příruby DN B4 přírubová DN Stavební délka dle ISO 5752/20, EN 558-1/20 Montážní příruba dle EN ISO 5211 Maximální pracovní tlak 16 bar (DN32-150), 10 bar (DN ), 6 bar (DN ), 2,5 bar (DN750), 6 bar (DN ) Jmenovitý tlak PN6, PN10, PN16, ANSI cl. 150 Rozsah provozních teplot -20 C 200 C odpovídá provozním podmínkám, jiné teploty na poptávku Pracovní zkoušky Zkouška pórovitosti manžety a povlaku talíře dle DIN EN Protokol o zkoušce na požádání. Plynotěsnost se testuje při maximálním pracovním tlaku podle EN /P12, stupeň netěsnosti č.a. Kroutící moment každé klapky je měřen. Uzavírací klapky splňují požadavky evropské směrnice 97/23/EG (DGR) na tlaková zařízení skupiny 1 a 2 Speciální provedení uzavíracích klapek ATEX Bianca mohou být nasazeny v prostředích s nebezpečím výbuchu. Provedení ATEX viz prospekt BIANCA ATEX. B1 Mezipřírubové B3 Na příruby B4 Přírubové 1/8

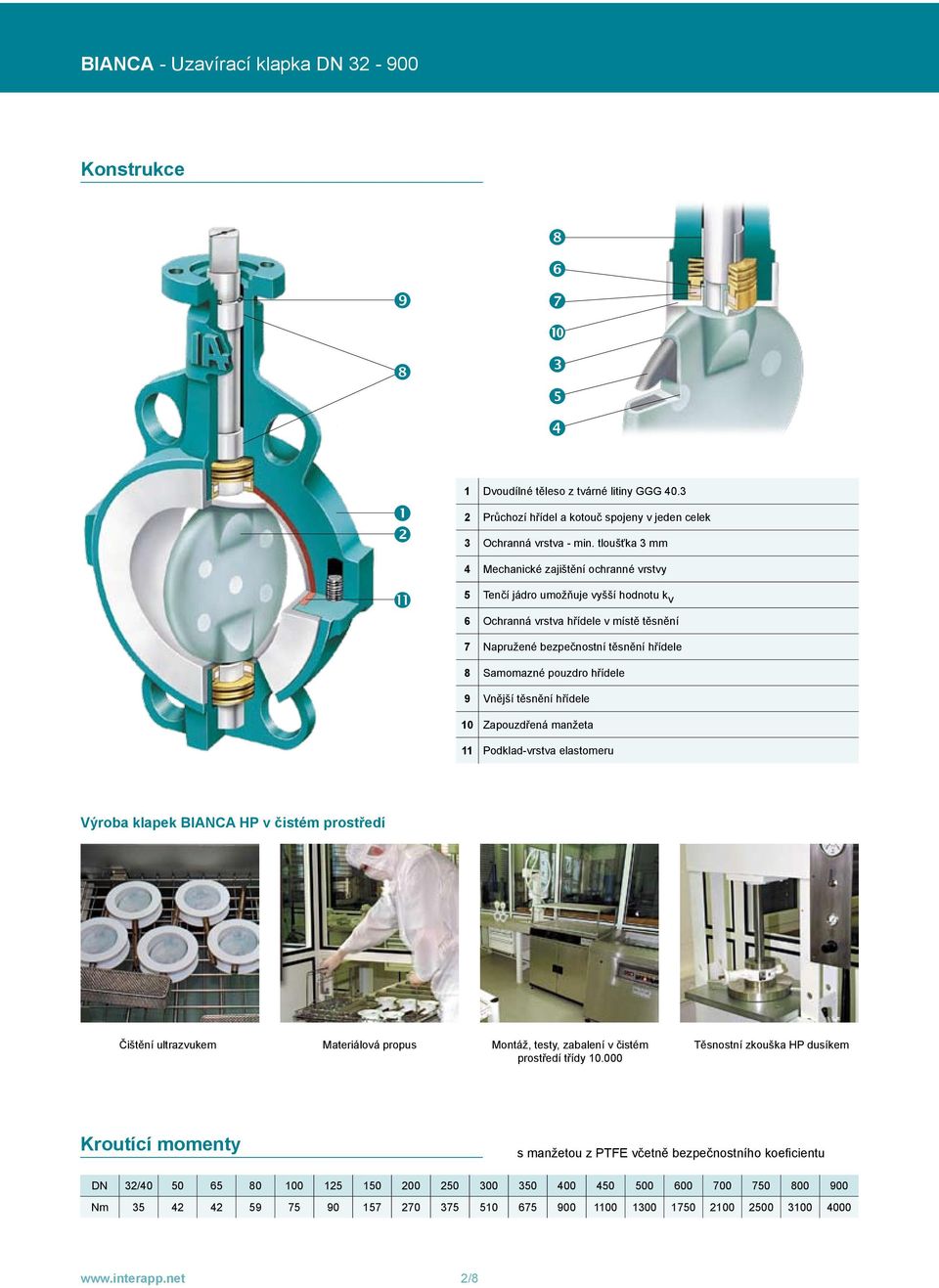

2 Konstrukce 1 Dvoudílné těleso z tvárné litiny GGG Průchozí hřídel a kotouč spojeny v jeden celek 3 Ochranná vrstva - min. tloušťka 3 mm 4 Mechanické zajištění ochranné vrstvy 5 Tenčí jádro umožňuje vyšší hodnotu k v 6 Ochranná vrstva hřídele v místě těsnění 7 Napružené bezpečnostní těsnění hřídele 8 Samomazné pouzdro hřídele 9 Vnější těsnění hřídele 10 Zapouzdřená manžeta 11 Podklad-vrstva elastomeru Výroba klapek BIANCA HP v čistém prostředí Čištění ultrazvukem Materiálová propus Montáž, testy, zabalení v čistém prostředí třídy Těsnostní zkouška HP dusíkem Kroutící momenty s manžetou z PTFE včetně bezpečnostního koeficientu DN 32/ Nm /8

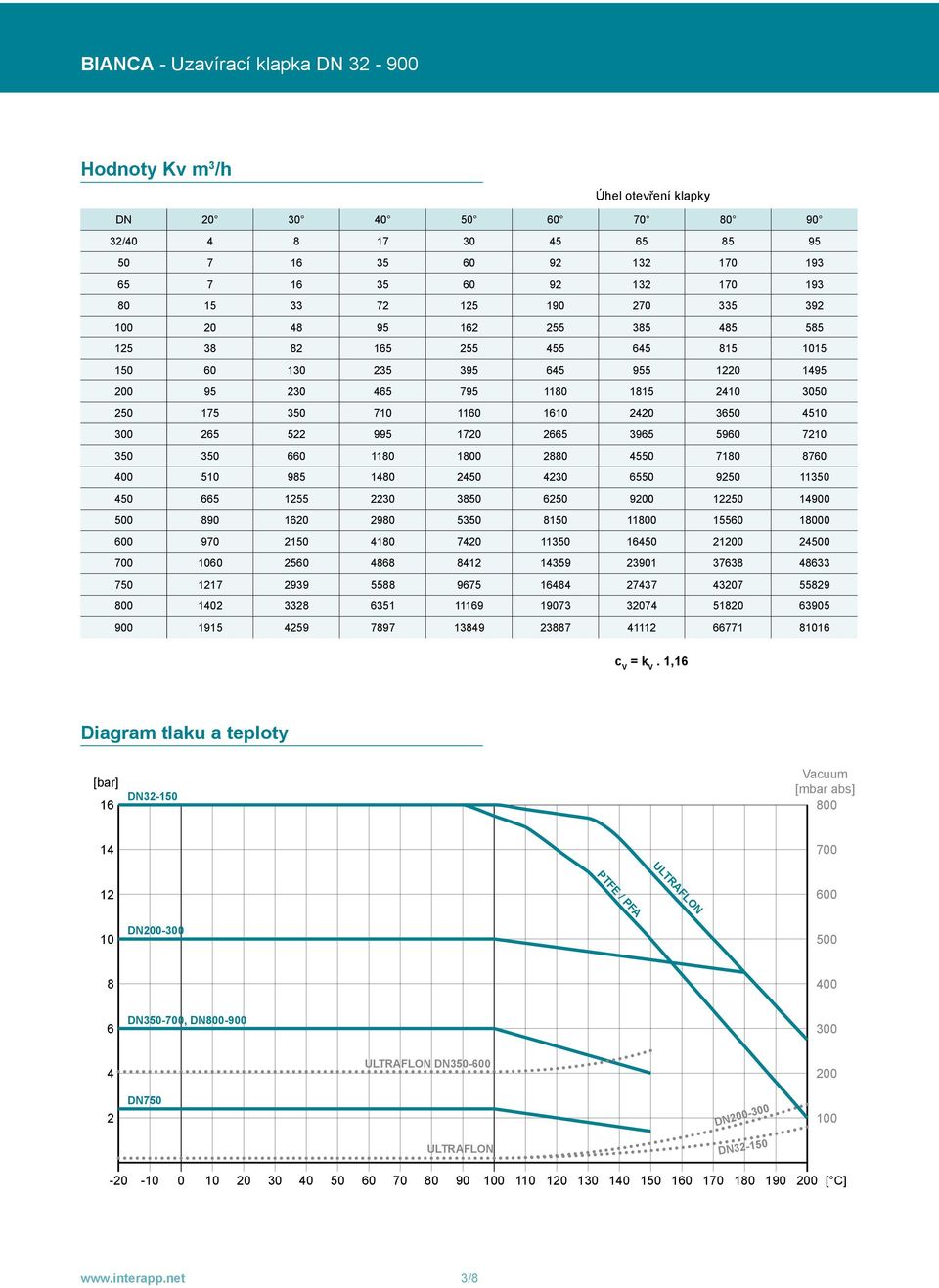

3 Hodnoty Kv m 3 /h Úhel otevření klapky DN / c V = k V. 1,16 Diagram tlaku a teploty [bar] 16 DN Vacuum [mbar abs] ULTRAFLON PTFE / PFA DN DN , DN ULTRAFLON DN DN750 DN ULTRAFLON DN [ C] 3/8

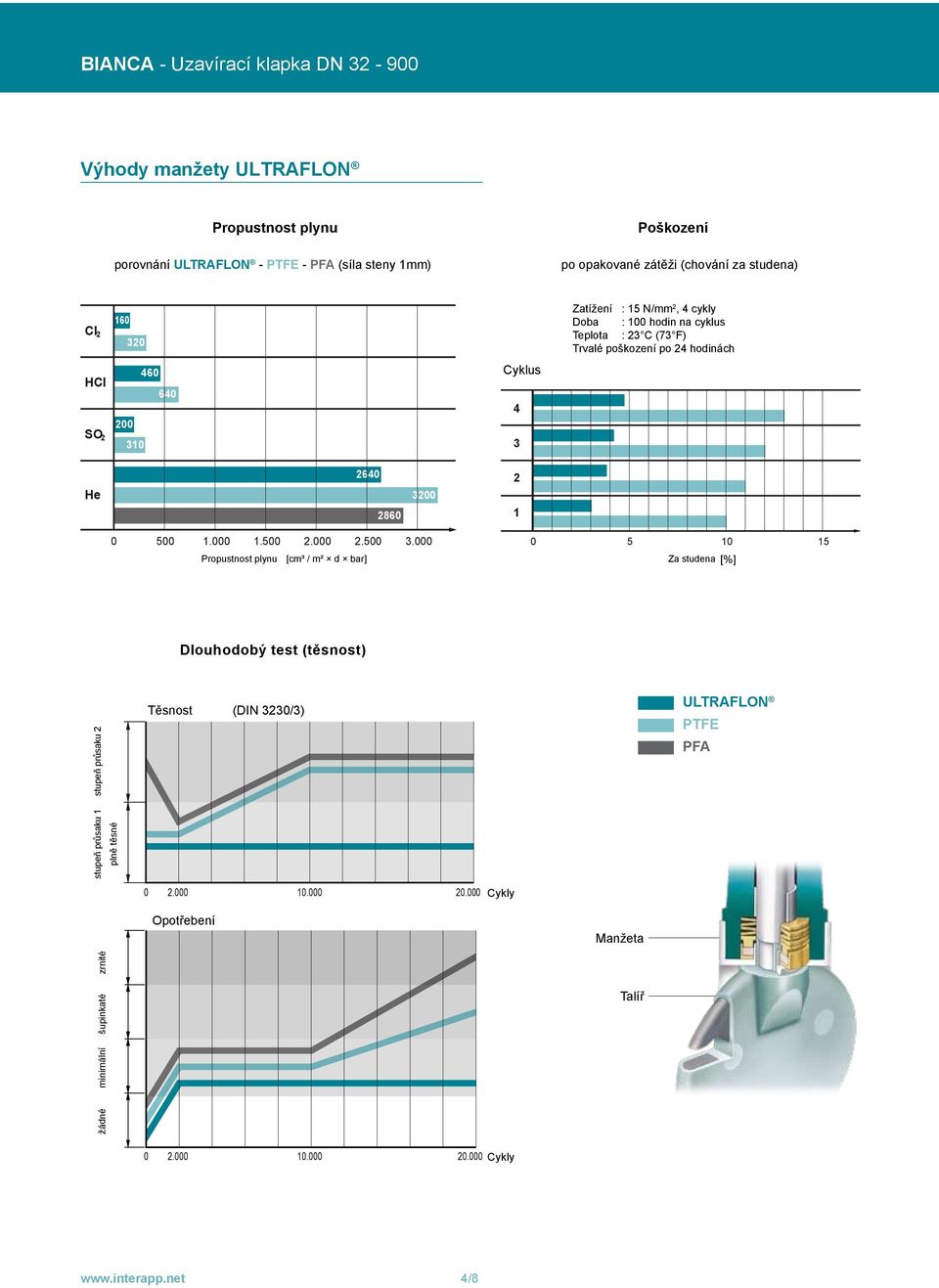

4 Výhody manžety ULTRAFLON Propustnost plynu Poškození porovnání ULTRAFLON - PTFE - PFA (síla steny 1mm) po opakované zátěži (chování za studena) Cl Zatížení : 15 N/mm 2, 4 cykly Doba : 100 hodin na cyklus Teplota : 23 C (73 F) Trvalé poškození po 24 hodinách HCl SO Cyklus 4 3 He Propustnost plynu [cm³ / m² d bar] Za studena [%] Dlouhodobý test (těsnost) stupeň průsaku 2 Těsnost (DIN 3230/3) ULTRAFLON PTFE PFA stupeň průsaku 1 plně těsné Cykly Opotřebení Manžeta žádné minimální šupinkaté zrnité Talíř Cykly 4/8

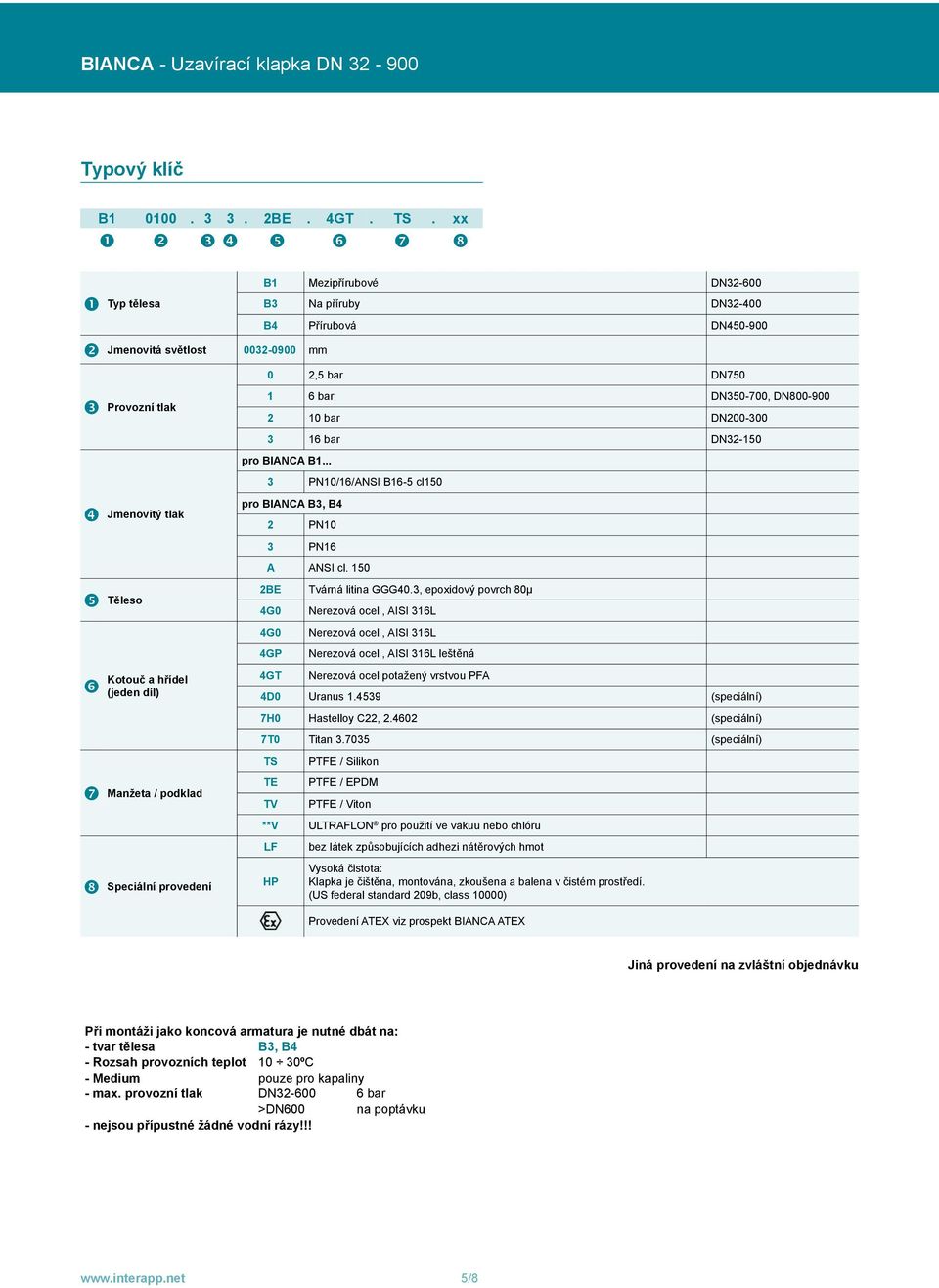

5 Typový klíč B BE. 4GT. TS. xx Typ tělesa Jmenovitá světlost mm Provozní tlak Jmenovitý tlak B1 Mezipřírubové DN B3 Na příruby DN B4 Přírubová DN ,5 bar DN bar DN , DN bar DN bar DN pro BIANCA B PN10/16/ANSI B16-5 cl150 pro BIANCA B3, B4 2 PN10 3 PN16 A ANSI cl. 150 Těleso 2BE Tvárná litina GGG40.3, epoxidový povrch 80µ 4G0 Nerezová ocel, AISI 316L Kotouč a hřídel (jeden díl) Manžeta / podklad Speciální provedení 4G0 4GP 4GT Nerezová ocel, AISI 316L Nerezová ocel, AISI 316L leštěná Nerezová ocel potažený vrstvou PFA 4D0 Uranus (speciální) 7H0 Hastelloy C22, (speciální) 7T0 Titan (speciální) TS TE TV **V LF HP PTFE / Silikon PTFE / EPDM PTFE / Viton ULTRAFLON pro použití ve vakuu nebo chlóru bez látek způsobujících adhezi nátěrových hmot Vysoká čistota: Klapka je čištěna, montována, zkoušena a balena v čistém prostředí. (US federal standard 209b, class 10000) Provedení ATEX viz prospekt BIANCA ATEX Jiná provedení na zvláštní objednávku Při montáži jako koncová armatura je nutné dbát na: - tvar tělesa B3, B4 - Rozsah provozních teplot 10 30ºC - Medium pouze pro kapaliny - max. provozní tlak DN bar >DN600 na poptávku - nejsou přípustné žádné vodní rázy!!! 5/8

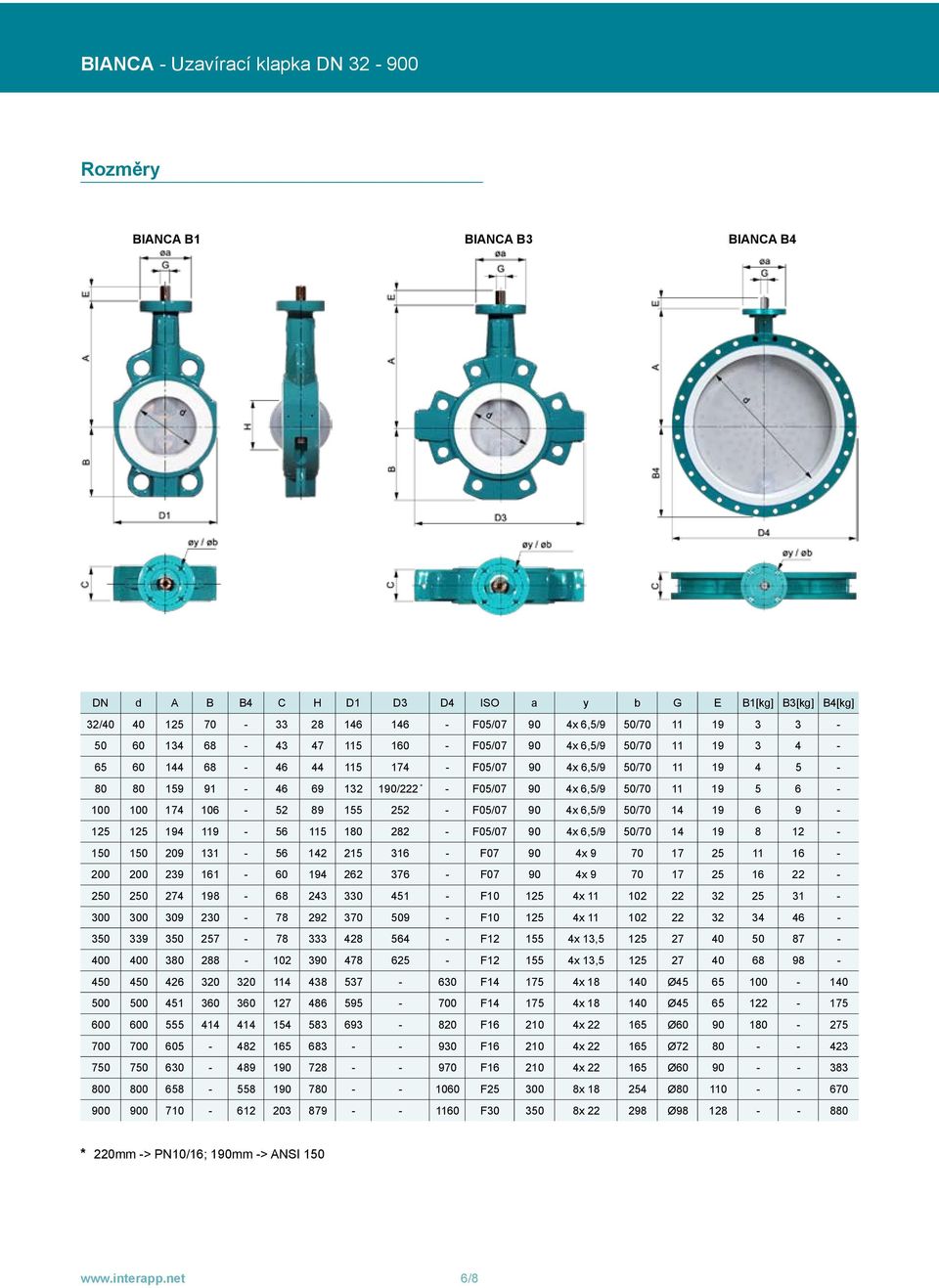

6 Rozměry BIANCA B1 BIANCA B3 BIANCA B4 DN d A B B4 C H D1 D3 D4 ISO a y b G E B1[kg] B3[kg] B4[kg] 32/ F05/ x 6,5/9 50/ F05/ x 6,5/9 50/ F05/ x 6,5/9 50/ /222 * - F05/ x 6,5/9 50/ F05/ x 6,5/9 50/ F05/ x 6,5/9 50/ F x F x F x F x F x 13, F x 13, F x Ø F x Ø F x Ø F x Ø F x Ø F x Ø F x Ø * 220mm -> PN10/16; 190mm -> ANSI 150 6/8

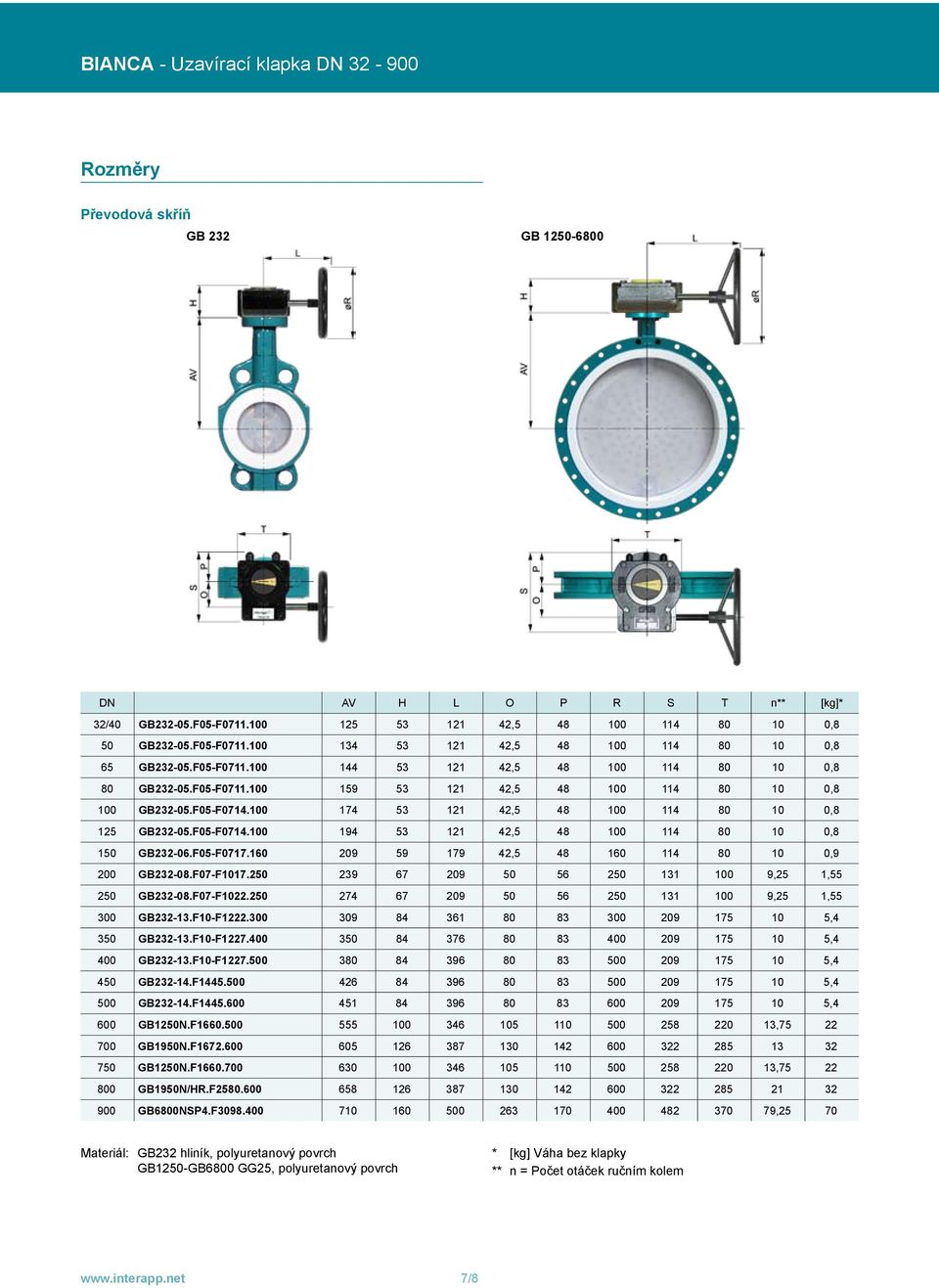

7 Rozměry Převodová skříň GB 232 GB DN AV H L O P R S T n** [kg]* 32/40 GB F05-F , ,8 50 GB F05-F , ,8 65 GB F05-F , ,8 80 GB F05-F , ,8 100 GB F05-F , ,8 125 GB F05-F , ,8 150 GB F05-F , ,9 200 GB F07-F ,25 1, GB F07-F ,25 1, GB F10-F ,4 350 GB F10-F ,4 400 GB F10-F ,4 450 GB F ,4 500 GB F ,4 600 GB1250N.F , GB1950N.F GB1250N.F , GB1950N/HR.F GB6800NSP4.F ,25 70 Materiál: GB232 hliník, polyuretanový povrch GB1250-GB6800 GG25, polyuretanový povrch * [kg] Váha bez klapky ** n = Počet otáček ručním kolem 7/8

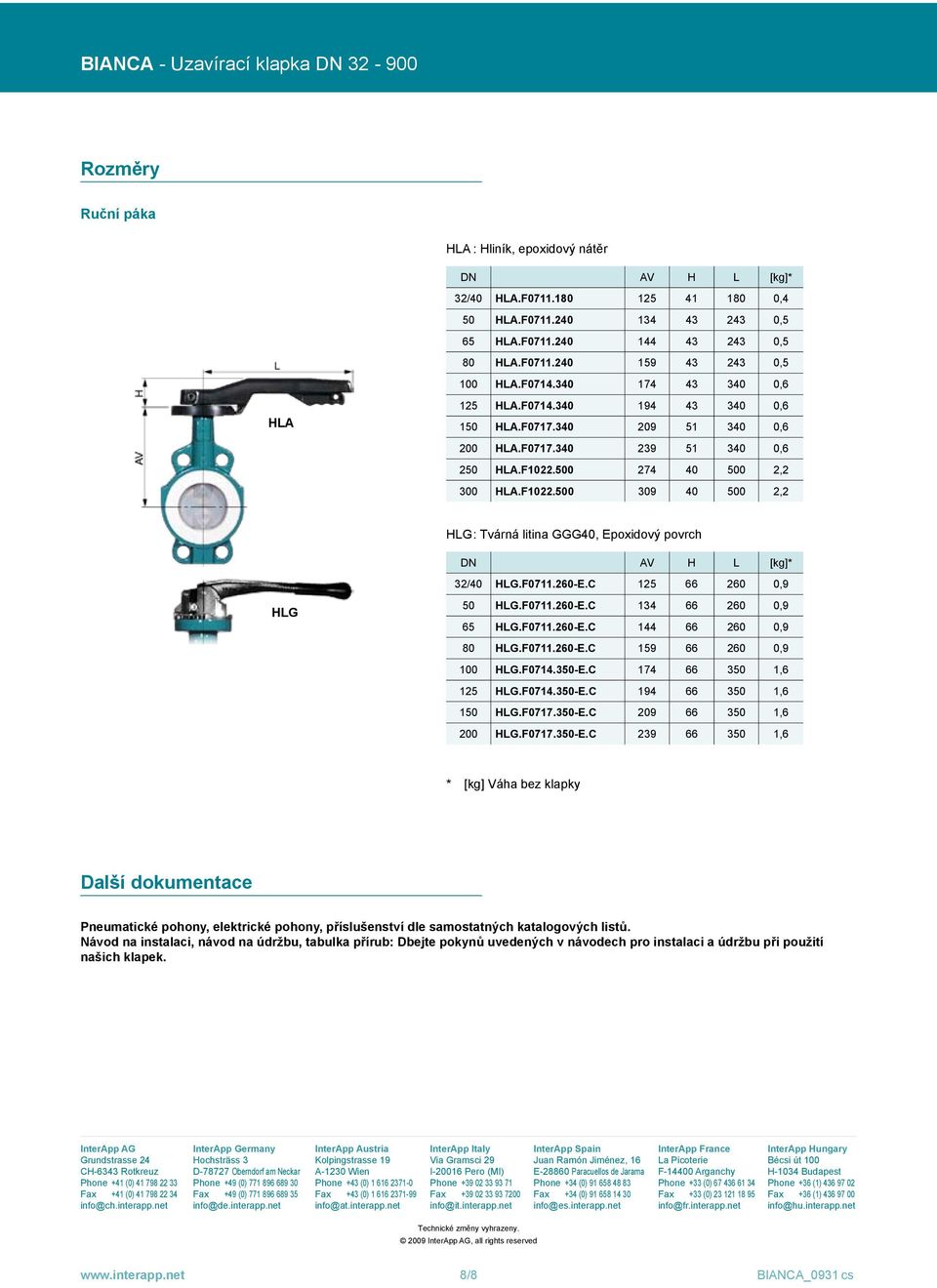

8 Rozměry Ruční páka HLA : Hliník, epoxidový nátěr DN AV H L [kg]* 32/40 HLA.F ,4 50 HLA.F ,5 65 HLA.F ,5 80 HLA.F ,5 100 HLA.F ,6 HLA 125 HLA.F ,6 150 HLA.F ,6 200 HLA.F ,6 250 HLA.F ,2 300 HLA.F ,2 HLG : Tvárná litina GGG40, Epoxidový povrch DN AV H L [kg]* 32/40 HLG.F E.C ,9 HLG 50 HLG.F E.C ,9 65 HLG.F E.C ,9 80 HLG.F E.C ,9 100 HLG.F E.C ,6 125 HLG.F E.C ,6 150 HLG.F E.C ,6 200 HLG.F E.C ,6 * [kg] Váha bez klapky Další dokumentace Pneumatické pohony, elektrické pohony, příslušenství dle samostatných katalogových listů. Návod na instalaci, návod na údržbu, tabulka přírub: Dbejte pokynů uvedených v návodech pro instalaci a údržbu při použití našich klapek. InterApp AG Grundstrasse 24 CH-6343 Rotkreuz Phone +41 (0) Fax +41 (0) info@ch.interapp.net InterApp Germany Hochsträss 3 D Oberndorf am Neckar Phone +49 (0) Fax +49 (0) info@de.interapp.net InterApp Austria Kolpingstrasse 19 A-1230 Wien Phone +43 (0) Fax +43 (0) info@at.interapp.net InterApp Italy Via Gramsci 29 I Pero (MI) Phone Fax info@it.interapp.net InterApp Spain Juan Ramón Jiménez, 16 E Paracuellos de Jarama Phone +34 (0) Fax +34 (0) info@es.interapp.net InterApp France La Picoterie F Arganchy Phone +33 (0) Fax +33 (0) info@fr.interapp.net InterApp Hungary Bécsi út 100 H-1034 Budapest Phone +36 (1) Fax +36 (1) info@hu.interapp.net Technické změny vyhrazeny InterApp AG, all rights reserved 8/8 BIANCA_0931 cs
