1 POWERCUT 650 Přenosný plazmový řezací systém Uživatelská příručka (CS) Konzoly ESAB: ESAB P/N V, 1/3 fáze, 50/60 Hz - "CE" ESAB P/N V, 3 fáze, 50/60 Hz - "CE" ESAB P/N V, 3 fáze, 50/60 Hz

2 SEZNAMTE S TOUTO PŘÍRUČKOU OBSLUHU ZAŘÍZENÍ. DALŠÍ KOPIE SI VYŽÁDEJTE U DISTRIBUTORA. UPOZORNĚNÍ Tato PŘÍRUČKA je určena pro zkušenou obsluhu. Jestliže nejste zcela seznámeni se zásadami bezpečné práce se zařízeními pro obloukové svařování a řezání, doporučujeme Vám prostudovat si naši brožuru Opatření a bezpečné postupy pro obloukové svařování, řezání a drážkování, formulář NEDOVOLTE nezaškoleným osobám zařízení obsluhovat, instalovat nebo udržovat. NEPOKOUŠEJTE SE zařízení instalovat ani obsluhovat bez důkladného pročtení této příručky a jejího plného porozumění. Jestliže jste příručce neporozuměli dokonale, kontaktujte svého dodavatele pro více informací. Před instalací a jakoukoli obsluhou zařízení si přečtěte Bezpečnostní pokyny. ODPOVĚDNOST UŽIVATELE Toto zařízení bude pracovat v souladu s touto příručkou, štítky nebo s přílohami, jestliže je instalováno, obsluhováno, udržováno a opravováno ve shodě s přiloženými pokyny. Zařízení musí být pravidelně kontrolováno. Nefunkční nebo nedostatečně udržované zařízení by nemělo být používáno. Nefunkční, chybějící, opotřebované, poškozené nebo znečištěné součásti by měly být ihned vyměněny. Stane-li se oprava nebo výměna nezbytnou, výrobce doporučuje podat písemnou nebo telefonickou žádost o servisní pokyny u autorizovaného distributora, u kterého bylo zařízení zakoupeno. Zařízení ani žádná jeho část by neměla být zaměňována bez předchozího písemného souhlasu výrobce. Uživatel zařízení nese plnou odpovědnost za poruchy vzniklé v důsledku nesprávného používání, špatné údržby, poškození či záměny provedené kýmkoliv jiným než výrobcem či servisem výrobcem stanoveným. PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK, ABYSTE JÍ ROZUMĚLI. CHRAŇTE SEBE I OSTATNÍ! 6

3 OBSAH ODDÍL NADPIS STRANA ODSTAVEC ODDÍL 1 BEZPEČNOST...9 ODDÍL 2 ÚVOD Obecně Účel...12 ODDÍL 3 INSTALACE Obecně Potřebné vybavení Umístění Kontrola Zapojení Primární (vstupní) elektrické zapojení Sekundární zapojení Sestavení spotřebních součástek pro PT-31XLPC...18 ODDÍL 4 OBSLUHA Ovládací prvky soupravy POWERCUT Řezání s PT-31XLPC Pracovní techniky Běžné problémy při řezání...23 ODDÍL 5 ÚDRŽBA Kontrola a čištění Průtokový spínač Řešení problémů Průvodce při řešení problémů Sled operací Opětovné připojení hořáku PT-31XLPC...33 ODDÍL 6 NÁHRADNÍ DÍLY Obecně Objednání

4 OBSAH 8

5 ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ Bezpečnostní opatření Uživatel svařovacího a plazmového řezacího zařízení ESAB nese plnou zodpovědnost za zajištění toho, aby každý, kdo pracuje se zařízením nebo v jeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům, které se týkají tohoto druhu svařovacího nebo plazmového řezacího zařízení. Následující doporučení by měla být dodržována jako doplněk ke standardním předpisům, které se týkají pracoviště. Veškeré práce musí provádět kvalifikovaní pracovníci dobře obeznámení s obsluhou svařovacího nebo plazmového řezacího zařízení. Nesprávná obsluha zařízení může vést k nebezpečným situacím, které mohou mít za následek poranění obsluhy nebo poškození zařízení. 1. Každý, kdo používá svařovací nebo plazmové řezací zařízení, musí být plně seznámen s: - jeho obsluhou - umístěním nouzových vypínačů - jeho funkcí - příslušnými bezpečnostními opatřeními - svařováním, plazmovým řezáním nebo s obojím 2. Obsluha musí zajistit, aby: - se nikdo neoprávněný nenacházel při spuštění zařízení v jeho pracovním prostoru. - nikdo nebyl během hoření oblouku bez náležité ochrany. 3. Pracoviště musí: - být vhodné pro daný účel - být chráněno před průvanem 4. Pomůcky osobní ochrany: - Vždy noste doporučené ochranné pomůcky, jako jsou ochranné brýle, nehořlavý oděv a ochranné rukavice. - Nenoste volné doplňky, jako jsou šály, náramky, prsteny atd., kterými byste mohli zachytit nebo si způsobit popáleniny. 5. Obecná opatření: - Ujistěte se, že je zemnicí kabel bezpečně připojen. - Pracovat na vysokonapěťovém zařízení smí pouze kvalifikovaný elektrotechnik. - Patřičné hasicí zařízení můsí být jasně označeno a po ruce. - Mazání a údržba zařízení se nesmí provádět za provozu. výstraha Zařízení třídy A (400 V CE) není určeno k používání v obytných oblastech, kde se elektrický proud přivádí z veřejné nízkonapěťové rozvodné sítě. V těchto oblastech by mohlo dojít k potížím se zajištěním elektromagnetické kompatibility zařízení třídy A kvůli rušení způsobenému jak vedením tak zářením. 9

6 ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ VÝSTRAHA SVAŘOVÁNÍ A PLAZMOVÉ ŘEZÁNÍ MŮŽE ZPŮSOBIT ZRANĚNÍ VÁM I OSTATNÍM. PŘI SVAŘOVÁNÍ NEBO ŘEZÁNÍ DODRŽUJTE BEZPEČNOSTNÍ OPATŘENÍ. VYŽÁDEJTE SI BEZPEČNOSTNÍ PŘEDPISY SVÉHO ZAMĚST- NAVATELE, KTERÉ BY MĚLY VYCHÁZET Z MOŽNÝCH RIZIK UVÁDĚNÝCH VÝROBCEM. ÚRAZ ELEKTRICKÝM PROUDEM - Může být smrtelný. - Nainstalujte a uzemněte svařovací nebo plazmovou řezací jednotku v souladu s příslušnými předpisy. - Nedotýkejte se živých elektrických součástek ani elektrod holou kůží, vlhkými rukavicemi nebo vlhkým oděvem. - Izolujte se od uzemnění a od svařovaného předmětu. - Ujistěte se, že je Váš pracovní postoj bezpečný. KOUŘ A PLYNY - Mohou být zdraví nebezpečné. - Držte hlavu stranou od plynných zplodin. - Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny nedostaly do oblasti dýchacích cest a okolního prostoru. ZÁŘENÍ OBLOUKU - Může způsobit poranění očí a popálení pokožky. - Chraňte svůj zrak a tělo. Používejte správné svářečské štíty a ochranné brýle a noste ochranný oděv. - Chraňte osoby v okolí vhodnými štíty nebo clonami. NEBEZPEČÍ POŽÁRU - Jiskry (odstřikující žhavý kov) mohou způsobit požár. Zajistěte, aby se v blízkosti nenacházely žádné hořlavé materiály. HLUK - Nadměrný hluk může poškodit sluch. - Chraňte svoje uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. - Varujte osoby v okolí před tímto nebezpečím. PORUCHA - V případě poruchy přivolejte odbornou pomoc. PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK, ABYSTE JÍ ROZUMĚLI. CHRAŇTE SEBE I OSTATNÍ! 10

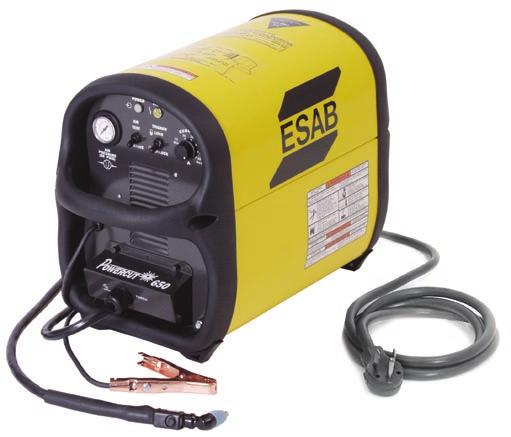

7 ODDÍL 2 ÚVOD Řezací souprava POWERCUT 650 Manuálně řeže 15,9 mm (5/8 inch) a odřezává 19,1 mm (3/4 inch) - vysoký řezací výkon Příznivá cena - vynikající poměr řezacího výkonu a ceny Kompaktní přenosný design - lze přenést do místa práce, snadná manipulace Lehká a robustní souprava podává řezací výkon jako velký stroj. Pro maximální pohodlí obsluhy je dodávaná souprava již připravena řezat. Hořák je připojen a součástky čela hořáku jsou namontovány. Vysokofrekvenční zapalování - oblouk se zažehne i skrz nátěr Blokování spouště pro pohodlí obsluhy při dlouhých řezech. Nastavitelný výkon - proud lze přizpůsobit řezanému materiálu Kompaktní jednoduchý hořák - snadný přístup, nízké nároky na údržbu Nová rychlost - zástrčka pro připojení spouště hořáku Nový odolný kabel hořáku zabraňuje zadrhávání o upínky a materiál Patentované XT trysky - prodloužený tvar zaručuje dobrou viditelnost a také životnost spotřebních součástek Řezání tahem nebo s mezerou - snadná obsluha vyžadující krátkou nebo žádnou přípravu Možnost řezat podle předlohy - snadno kopíruje křivky nebo rovné čáry Snáší špatné elektrické vedení Parametry Řeže 15,9 mm (5/8 in.); odřezává 19,1 mm (3/4 in.) Výkon: 40% zatížení...40 A/120 V 60% zatížení...30 A/120 V 100% zatížení...22 A/120 V Rozsah výstupního proudu až 40 A Jmenovité svorkové napětí V= Příkon při 40 A/120 V V~, 1/3 fáze, 50/60 Hz, 37/20 A Příkon při 40 A/120 V V~, 3 fáze, 50/60 Hz, 9 A 400V CE napájení ze sítě Účiník při výstupním proudu 40 A... 76% (1 fáze) Účinnost při výstupním proudu 40 A... 85% (typicky) Nároky na vzduch l/m při 5,5 bar (250 cfh při 80 psig) Rozměry: Délka mm (16") včetně držadel mm (25,7") Výška mm (16,38") Šířka mm (12,5") včetně volit. úchytu hořáku mm (15,5") Hmotnost (bez hořáku a pracovního kabelu) kg (53 lbs) 400V CE napájení ze sítě, S sc min Minimální zkratový výkon na síti ve shodě s IEC V CE napájení ze sítě, Z max Maximální impedance sítě ve shodě s IEC S sc min 1.3MVA Z max 0.118Ω Příručka P/N POWERCUT 650 je po vybalení připraven řezat! Hořák je připojen a má namontované součástky, napájecí šňůra je připojena a filtrační regulátor instalován. Stačí připojit vzduch, zastrčit do zásuvky a můžete řezat. RYCHLOST / minuty TLOUŠŤKA 40 A Řezné rychlosti pro měkkou ocel Řezací výkon soupravy POWERCUT 650 / PT-31XLPC Jak objednat POWERCUT 650 je dodáván kompletní se vším, co potřebujete: konzola, 7,6 m (25 ft.) hořák PT-31XLPC, sada náhradních dílů k hořáku, filtrační regulátor vzduchu, napájecí šňůra se zástrčkou, 7,6 m (25 ft.) pracovní kabel se svorkou. Systém je dodáván plně sestaven a připraven řezat. Informace pro objednání Souprava POWERCUT 650 / 7,6 m (25 ft.) PT-31XLPC "CE" POWERCUT 650, 230 V~, 1/3 fáze, 7,6 m (25 ft.) PT-31XLPC - "CE" V~, 3 fáze, 7,6 m (25 ft.) PT-31XLPC - "CE" V~, 3 fáze, 7,6 m (25 ft.) PT-31XLPC

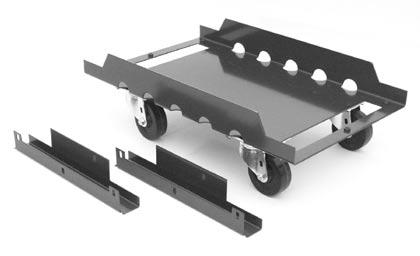

8 ODDÍL 2 Volitelné příslušenství Sady vodicích nástrojů Sada Deluxe je dodávána v robustním plastovém kufříku a obsahuje přípravky pro řezání přímých a kruhových tvarů železných i neželezných kovů Deluxe: poloměr 44,5 mm ,8 mm (1 3/4" - 42") Basic: poloměr 44,5 mm - 711,2 mm (1 3/4" - 28") Sada pro měření průtoku plazmy Pomocí tohoto zařízení lze měřit okamžitý průtok plazmového plynu hořákem, což je užitečné při řešení problémů (19765) Napájecí zásuvka 230 V~/50 A, 3 kontakty ÚVOD Náhradní hořák PT-31XLPC Hořák se dodává sestavený s dlouhým tepelným štítem "CE", tryskou, elektrodou a vířičem. Sada náhradních dílů pro PT-31XLPC (P/N ) obsahuje: Tepelný štít, dlouhý (1) (36284) Trysky, vysoce výkonné (3) (20860) Vířič (1) (20463) Elektrody (2) (20862) Elektroda (20862) Tryska (20860) Plunžr (20324) Tělo hořáku * (20072) Úchyt hořáku a držák sady náhradních dílů Umožňuje obsluze uložit sadu ND a navinout pracovní kabel a hořák, což zjednodušuje přepravu a skladování Tepelný štít (36284) Vířič (20463) Sedlo (19679) *Zahrnuje následující položky: Sedlo (19679) O-kroužek (950790) výstraha Pro tento zdroj nepoužívejte jiný hořák než originální hořák ESAB PT 31XLPC. Při používání jakýchkoliv jiných hořáků může dojít k vážnému zranění. Podvozek Pro snadný přesun systému OBECNĚ POWERCUT 650 je kompaktní, zcela soběstačná plazmová řezací souprava. Dodaný systém je již plně sestaven a po připojení ke zdroji elektric kého proudu a předfiltrovaného stlačeného vzduchu (6,2-10,3 bar / psig) je připraven řezat. Pro přenos řezací energie používá souprava POWERCUT 650 hořák PT-31XLPC, který je vhodný pro řezání materiálu až do tloušťky 15,9 mm (5/8 in.) nebo pro odřezávání až do tloušťky 19,1 mm (3/4 in.). POWERCUT s připevněným úchytem hořáku a držákem sady náhradních dílů. 2.1 ÚČEL Účelem této příručky je poskytnout uživateli všechny informace nez bytné k instalaci a obsluze plazmové řezací soupravy POWERCUT 650. Přiložená technická dokumentace je vhodnou pomůckou při řešení problémů. 12

9 ODDÍL 3 INSTALACE 3.0 OBECNĚ Správná instalace podstatně přispívá ke správnému a bezporuchovému provozu řezací soupravy POWERCUT 650. Doporučujeme každý bod v tomto oddílu pečlivě prostudovat a co možná nejpřesněji dodržovat. 3.1 POTŘEBNÉ VYBAVENÍ Pro řezání je nezbytný zdroj čistého, předfiltrovaného a suchého vzduchu, který je schopný dodávat 118 l/min při 5,5 bar (250 cfh při 80 psig). Tlak vzduchu by neměl překročit 10,3 bar (150 psig), tj. mezní hodnotu tlaku vzduchu pro filtrační regulátor zahrnu tý v soupravě. 3.2 UMÍSTĚNÍ Pro dostatečné chlazení systému POWERCUT 650 je nezbytné zajistit vhodnou ventilaci. Mělo by být minimalizováno množství špíny, prachu a nadměrného tepla, jemuž je zařízení vystavováno. Mezi zdrojem POWERCUT 650 a stěnou nebo jinou překážkou by měla být zachována mezera alespoň 0,3 m (1 ) tak, aby byl umožněn volný průchod vzduchu zdrojem. Instalace jakýchkoliv filtrů sníží objem nasávaného vzduchu, čímž dojde k přehřátí vnitřních součástek zdroje. V případě použití jakéhokoliv filtračního zařízení zaniká záruka. 3.3 KONTROLA A. Zbavte POWERCUT 650 veškerých obalů a zkontrolujte, zda nemá skryté vady, které nemusí být při převzetí zřetelné. V případě jakéhokoliv poškození nebo závady kontaktujte dopravce. B. Dříve než se zbavíte obalových materiálů, zkontrolujte, zda se v přepravním kontejneru nenachází nějaké uvolněné součástky. C. Ujistěte se, že větrací a jiné otvory nejsou ničím blokovány. 13

10 ODDÍL 3 INSTALACE VÝSTRAHA ÚRAZ ELEKTŘINOU MŮŽE BÝT SMRTEL- NÝ! K dosažení maximální ochrany před úrazem elektřinou by měla být provedena patřičná bezpečnostní opatření. Zajistěte, aby byla veškerá elektřina odpojena a to přerušením vedení vypínačem na kabelu (ve zdi) a odpoje ním napájecí šňůry, pokud provádíte zapojení uvnitř zdroje. UPOZORNĚNÍ Ujistěte se, že je zdroj správně nastaven na příslušné vstupní napětí. NEPŘIPOJUJTE zdroj nastavený na 230 V ke vstupnímu napětí 460 V. Mohlo by dojít k poškození zařízení. 3.4 ZAPOJENÍ PRIMÁRNÍ (VSTUPNÍ) ELEKTRICKÉ ZAPOJENÍ (OBRÁZEK 3.1) U hlavního rozvaděče by měl být vypínač na kabelu (ve zdi) s pojistkami či stykačovými jističi (velikosti pojistek jsou na obrázku 3-1 a v tabulce 3-1). Napájecí kabel může být zapojen přímo do vypínače, nebo si můžete u svého dodavatele elektrických zařízení zakoupit vhodnou zástrčku a zásuvku. V tom případě jsou doporučené kabely pro připoje ní zásuvky k síťovému vypínači uvedeny v tabulce 3-1. POWERCUT 650, který je schopný pracovat při 230 V~ jednofázového vstupního napětí, je výrobcem nastaven na 230 V~. POZNÁMKA: PRO JEDNOFÁZOVÉ PŘIPOJENÍ Konzoly POWERCUT 650 jsou vybaveny třímetrovým čtyřžilovým přívodním silovým kabelem pro třífázové připojení. Potřebujete-li jednofázové připojení, odpojte ČERNÉ připojení silového kabelu z pozice L na hlavním spínači a připevněte páskou zpět. POZNÁMKA: Rozdíly mezi napájecími kabely PC650 Barvy napájecích kabelů u modelů CE se od ostatních modelů liší. Oba systémy značení jsou porovnány v následujících tabulkách: Vstup L1 L2 L3 GND Standardní Černý Červený Bílý Zelený Vstup L1 L2 L3 GND CE Hnědý Šedý Černý Zelenožlutý 400 a 460V modely CE Pokud u 400 nebo 460V jednotky používáte 3fázové napájení, je jedno, ke které z větví L1, L2 nebo L3 budou jednotlivé fáze připojeny. Nicméně při 1fázovém napájení se nebude používat právě větev L2. Aby mohl T2 fungovat, musí být napájen, a proto je připojen přes L1 a L3. 208/230V modely **JEDNOFÁZOVÉ ZAPOJENÍ 230V MODELŮ CE:** Pokud si přejete jednotku připojit k jedné fázi, zapojte ČERNOU větev do L3, HNĚDOU větev do L1 a ŠEDOU větev (L2) nechte odpojenou, opatřete ji izolační koncovkou a zajistěte páskou. Tato větev se nebude používat. Aby mohl T2 fungovat, musí být napájen, a proto je připojen přes L1 a L3. POZNÁMKA!!! Požadavky CE na 400V napájení ze sítě: Zařízení s vysokým výkonem mohou svým odběrem primárního proudu z napájecí sítě ovlivnit výkonové charakteristiky distribuční sítě. Proto se na některé druhy zařízení mohou vztahovat omezení pro připojení nebo požadavky týkající se maximální přípustné impedance elektrické sítě nebo minimální požadovaný výkon na rozhraní veřejné distribuční sítě (viz technické údaje). V tomto případě je zodpovědností instalatéra nebo uživatele zařízení zajistit, v případně nutnosti po konzultaci se správcem distribuční sítě, aby mohlo být zařízení připojeno. 14

11 ODDÍL 3 INSTALACE Model CE soupravy Powercut 650 je dostupný buď jako jednofázový pro 230 V AC nebo jako 3fázový pro 400 V AC. Poznámka: 3fázová jednotka pro 400 V AC bude nejlépe pracovat při použití 3fázového napájení, nicméně za cenu mírného snížení výkonu můžete PC650 provozovat i na jedné fázi. Důvody snížení výkonu: Zatížení vstupní diody. Při 1fázovém napájení se používají 4 diody při vyšším proudu. Kondenzátory sběrnice budou vystaveny vyššímu zvlnění proudu. Zapojení PC650 pro napájení 208 V AC: 1. Odpojte jednotku od primárního napájení. 2. Sundejte levý boční panel tak, že odmontujte zadní páčku a kryt stáhnete směrem dopředu s hliníkového nosníku rámu. 3. Na levé straně jednotky směrem k zadnímu panelu uvidíte vstupní můstek (IBR) a svorkovnici s dvěma pozicemi. Najděte šedý drát spojující TB5-2 se svorkou R na můstku IBR. Pro napájení 208 V AC odpojte šedý drát od TB5-2 a pevně ho zapojte do TB Na levé straně jednotky směrem k přednímu panelu uvidíte výstupní můstek (D1). Odpojte a přehoďte vodiče X2 a X3 z hlavního transformátoru. Pro napájení 208 V AC je vodič X2 zapojen do TB3 a vodič X3 do svorky 3 na můstku D1. Zajistěte, aby byly kontakty pevně utaženy. 5. Všechny ostatní dráty nechte tak, jak jsou. 6. Nasunutím na nosník rámu nasaďte kryt zpátky. Připevněte zadní páčku a připojte Powercut 650 k napájení 208 V AC. 208 V KONFIGURACE POZNÁMKA: PRO 208 V AC PŘEPOJTE ŠEDÝ DRÁT Z TB5-2 DO TB5-1, VODIČ T1 X2 PŘEPOJTE DO TB3 A VODIČ T1 X3 DO D1-3. ŽÁDNÉ DALŠÍ DRÁTY NEMĚŇTE. ŠEDÝ ZDE X2 PRO NAPÁJENÍ 208 V AC 208 V AC VSTUPNÍ MŮSTEK (IBR) ZDE X3 PRO NAPÁJENÍ 208 V AC ČERNÝ ČERNÝ ŠEDÝ 15

12 ODDÍL 3 VÝROBCEM NASTAVENO NA NAPÁJENÍ 230 V AC INSTALACE ŽÁDNÉ DALŠÍ DRÁTY NEMĚŇTE. ZDE X3 PRO NAPÁJENÍ 230 V AC ŠEDÝ 230 V AC VSTUPNÍ MŮSTEK (IBR) ZDE X2 PRO NAPÁJENÍ 230 V AC ČERNÝ ČERNÝ ŠEDÝ Tabulka 3.1. Doporučené rozměry pro přívodní vodiče a pojistky vedení Jmenovitý příkon Přívodní Velikost a zemnicí vodiče pojistky Volty Ampéry Fáze CU/AWG* A /20 1/3 č. 6 mm 50/ č. 4 mm 15 * Velikosti podle předpisů o provádění elektrických instalací v USA pro měděné vodiče dimenzované na 80 C při teplotě okolí 30 C. V kabelu nebo liště nesmí být víc než tři vodiče. Dodržujte místní normy, pokud udávají jiné než výše vypsané velikosti. VYPÍNAČ NA KABELU OPATŘENÝ ZÁKAZNÍKEM DO DANÝMI POJISTKAMI (Viz tabulka 3.1 a VÝSTRAHA týkající se uzemnění v oddílu 3.4.) Primární napájecí kabel dodaný výrobcem Obrázek 3.1 Vypínač na kabelu opatřený zákazníkem dodanou pojistkou a zásuvka 16

13 ODDÍL 3 VÝSTRAHA Před zapojováním do výstupních svorek zdroje se ujistěte, že je zdroj odpojen od přívodu energie hlavním vypínačem (poloha off) a napájecí kabel je vypojen ze zásuvky. 3.5 SEKUNDÁRNÍ ZAPOJENÍ (VIZ OBR. 3.3) INSTALACE 1. Výrobce dodává POWERCUT 650 s předem namontovaným kompletním hořákem PT 31XLPC i sestavou pracovního kabelu a svorky. Žádná další montáž není nutná. Informace o přípojkách hořáku nebo o opětovném připojení hořá ku naleznete v oddílu Připojte vlastní zdroj vzduchu k sací přípojce filtračního regulátoru. 3. Připněte pracovní kabel k řezanému dílci. Ujistěte se, že je dílec připojen dostatečně dimenzovaným kabelem k osvědčenému uzemnění. VÝSTRAHA ÚRAZ ELEKTŘINOU MŮŽE BÝT SMRTEL- NÝ! K dosažení maximální ochrany před úrazem elektřinou by měla být provedena patřičná bezpečnostní opatření. Zajistěte, aby byla veškerá elektřina odpojena a to přerušením vedení vypínačem na kabelu (ve zdi) a odpoje ním napájecí šňůry, pokud zdroj přepojujete na vstupní napětí 208 V~. Uzemnění Uzemněný pracovní stůl Ujistěte se, že je kontakt mezi dílem a stolem kvalitní Pracovní kabel Ovládací knoflík tlaku vzduchu Připojení zdroje vzduchu Šroub odvádějící vlhkost Zdroj vzduchu 118 l/m při 5,5 bar (250 cfh při 80 psig) Obrázek 3.3 Schéma sekundárního zapojení 17

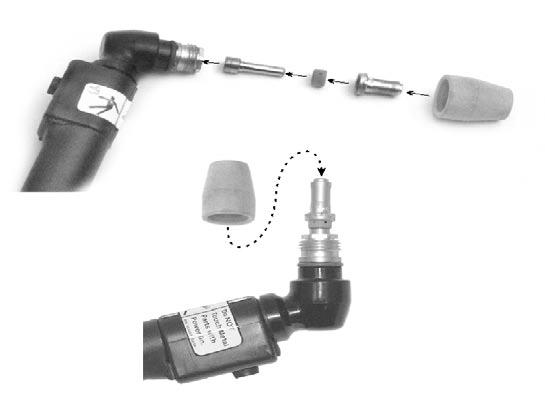

14 ODDÍL 3 INSTALACE VÝSTRAHA Zajistěte, aby byl hlavní vypínač na zdroji vypnutý (poloha OFF) a primární přívod energie odpojen. VÝSTRAHA DBEJTE, aby byl v hořáku namontován vířič. V opačném případě by došlo ke kontaktu trysky s elektrodou, která by na trysku přivedla vysoké napětí. Dotyk obsluhy s řezaným dílcem nebo s tryskou by pak mohl způsobit vážné zranění elektrickým proudem nebo i smrt. 3.6 SEstavení spotřebních součástek pro PT 31XLPC Hořák PT-31XLPC je dodáván kompletní; je připraven řezat a nevyžaduje žádnou další montáž. Pokud je nezbytné zkontrolovat opotřebovatelné součástky čela, je správný postup sestavování uveden na obrázku 3.4. Namontujte elektrodu, vířič, trysku a tepelný štít tak, jak ukazuje obr Tepelný štít těsně dotáhněte, ale nepřetáhněte. Tělo hořáku * (20072) Elektroda (20862) Tryska (20860) VÝSTRAHA Hlava hořáku PT-31XLPC obsahuje zpětný ventil regulující průtok plynu, který pracuje ve spojení s průtokovým spínačem a s obvody zdroje. Tento systém zabraňuje připojení hořáku k vysokému napětí, pokud by byla spoušť náhodně sepnuta a tepelný štít nebyl nasazen. UVEDENÝ PATENTO- VANÝ BEZPEČNOSTNÍ SYSTÉM MAJÍ POUZE HOŘÁKY FIRMY ESAB. PROTO HOŘÁK VŽDY NAHRAZUJTE POUZE VHODNÝM HOŘÁKEM VYROBENÝM FIRMOU ESAB. *Zahrnuje následující položky: Sedlo (19679) O-kroužek (950790) Vířič (20463) TRYSKA, VÍŘIČ A ELEKTRODA JSOU PŘIPRAVENY PRO MONTÁŽ TEPELNÉHO ŠTÍTU. Obrázek 3.4 Sestavení spotřebních součástek XT Tepelný štít (36284) 18

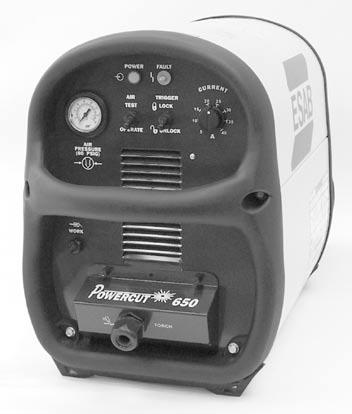

15 ODDÍL 4 OBSLUHA E. UKAZATEL TLAKU VZDUCHU B. HLAVNÍ KONTROLKA (BÍLÁ) H. CHYBOVÁ KONTROLKA (ŽLUTÁ) C. KNOFLÍK VOLIČE PROUDU ZADNÍ POHLED F. OVLÁDACÍ KNOFLÍK TLAKU VZDUCHU D. SPÍNAČ TESTU VZDUCHU PŘEDNÍ POHLED G. SPÍNAČ ZÁMKU SPOUŠTĚ A. HLAVNÍ VYPÍNAČ (I-O) VÝSTRAHA ÚRAZ ELEKTŘINOU může být smrtelný. NIKDY se zařízením nepracujte, je-li odstraněn kryt. NIKDY nemějte zařízení připojené k proudu, když je držíte či s ním jinak manipulujete. NIKDY se nedotýkejte součástí hořáku před rukojetí (trysky, tepelného štítu, elektrody, atd.), je-li zařízení zapnuto. VÝSTRAHA Obrázek 4.1. Ovládací prvky soupravy POWERCUT OVLÁDACÍ PRVKY SOUPRAVY POWERCUT 650 (OBR. 4.1) A. Hlavní vypínač (Main Power, umístěn na zadním panelu). Je-li vypínač otočen do polohy ZAPNUTO (ON), bude svítit bílá kontrolka. To znamená, že ovládací obvod je pod proudem. Zároveň poběží chladicí ventilátor. POWERCUT 650 je nyní v režimu "PŘIPRAVEN" (READY), jestliže má odpovídající zdroj vzduchu a hořák je správně sestavený. B. Hlavní kontrolka (Power). Oznamuje, že je hlavní vypínač v poloze ON. C. Volič výstupního proudu (Current). Umožňuje nastavit výstupní proud v intervalu 10 až 40 A tak, aby odpovídal řezacím podmínkám. D. Spínač kontroly vzduchu (Air test). Je-li spínač umístěn do polohy ON, může být filtrační regulátor před začátkem řezání nastaven na žádaný tlak (5,5 bar / 80 psig). Nechte vzduch několik minut volně proudit. To by mělo odstranit veškerou konden zaci, která se mohla nahromadit během nečinnosti. Před začátkem řezání vždy přepněte spínač do polohy VYPNUTO (OFF). E. Ukazatel tlaku vzduchu (Air pressure). Ukazuje tlak vzduchu dodávaného do jednotky. ZÁŘENÍ OBLOUKU může popálit oči i pokožku; HLUK může poškodit sluch. Používejte svářečskou kuklu se světelnou clonou č. 6 až 7. Používejte ochranné pomůcky pro oči, uši a tělo. F. Ovládací knoflík regulátoru vzduchu. Používá se k nastavení tlaku vzduchu pro řezací proces. Vhodný pracovní rozsah soupravy POWERCUT 650 činí 5,5 bar (80 psig). G. Spínač zámku spouště (Lock-In). Je-li tento spínač v poloze ON, je možné po zažehnutí oblou ku uvolnit spoušť hořáku. Pro zhašení oblouku na konci řezu je nutné buď opět stisk nout a uvolnit spoušť hořáku, nebo oddálit hořák od materiálu. Je-li spínač přepnut do polohy OFF, musí obsluha držet spoušť hořáku stisknutou po celou dobu řezání a uvolnit ji až na konci řezu. 19

16 ODDÍL 4 OBSLUHA H. Chybová kontrolka (Fault). Bude svítit žlutě za následujících okolností. Chod systému se zcela zastaví. Nízký průtok: Chybová kontrolka bude většinou svítit, avšak každou vteřinu zhruba na 1/10 vteřiny zhasne. Znamená to, že přiváděný vzduch má nízký průtok. Svítí Nesvítí ON OFF Sekundy Seconds Přehřátí: Chybová kontrolka bude většinou zhasnutá, avšak každou vteřinu zhruba na 1/10 vteřiny blikne. Znamená to, že byl zdroj přetížen. Než začnete opět pracovat, nechte jej vychladnout. Svítí ON Nesvítí OFF Sekundy Seconds Odchylka síťového napětí: Chybová kontrolka bude rychle blikat (pětkrát za vteřinu). Znamená to, že okamžitá hodnota vstupního na pětí překročila tolerovanou odchylku ±15% od jmenovité hodnoty. Svítí Nesvítí ON OFF Sekundy Seconds Nadproud: Chybová kontrolka bude stále svítit. Znamená to, že byla překročena hodnota vstupního proudu. Svítí Nesvítí ON OFF Sekundy Seconds Všechna chybová hlášení zůstávají rozsvícena minimálně 10 sekund. Jestli že ukazatel zhasne, vše se automaticky vynuluje vyjma případu nadproudu. Pro zrušení hlášení o nadproudu je třeba systém na 5 sekund vypnout a následně znovu zapnout. 20

17 ODDÍL 4 OBSLUHA PŘÍLIŠ RYCHLE PŘÍLIŠ POMALU SPRÁVNĚ VÝSTRAHA Používejte obvyklé ochranné rukavice, oděv a kuklu. Kukla se světelnou clonou č. 6 až 7 by měla poskytovat adekvátní ochranu zraku. VÝSTRAHA Nikdy se nedotýkejte součástek před rukojetí hořáku (špičky, tepelného štítu, elektrody atd.), jestliže hlavní vypínač není v poloze VYPNUTO (OFF). VÝSTRAHA Umístěte POWERCUT 650 minimálně 3 m (10 ) od místa řezání. Ochráníte tak jednotku před jiskrami a žhavou struskou, které odletují při řezání. 4.1 ŘEZÁNÍ S PT-31XLPC Obr Vliv řezné rychlosti Po přepnutí primárního (nástěnného) vypínače do polohy ZAPNUTO (ON), kontrole a nastavení tlaku vzduchu, jak je popsáno dříve, postupujte následujícím způsobem: 1. Dotkněte se špičkou hořáku řezaného dílce (nebo ji přibližte na vzdálenost alespoň 0,5 mm / 0,02 in. od řezaného dílce) a držte hořák skloněný přibližně pod úhlem 15-30, abyste předešli poškození špičky. 2. Stiskněte spoušť hořáku. (Měl by být přiveden vzduch a vysokofrekvenční napětí.) 3. Dvě vteřiny po stisknutí spouště hořáku začně plazmový oblouk řezat. (Pokud používáte režim ZÁMEK (LOCK-IN), je možné spoušť hořáku po ustavení řezacího oblouku uvolnit.) 4. Po začátku řezání můžete u materiálů do tloušťky 6,4 mm (1/4") táhnout špičku po řezaném dílci. Pokud řežete materiál silněší než 6,4 mm (1/4"), udržujte mezi špičkou a materiálem vzdálenost (mezeru) 3,2 mm (1/8"). 5. Při dokončování řezu uvolněte spoušť hořáku (stiskněte a uvolněte, pokud používáte režim ZÁMEK (LOCK-IN)) a hořák oddalte od řezaného dílce těsně před koncem řezu, čímž minimalizujete nebezpečí dvojitého oblouku, který může poškodit špičku. Toto opatření zabrání vysoké frekvenci ve znovuzažehnutí řezacího oblouku poté co zhasne. 6. Během dofuku lze oblouk zažehnout ihned po stisknutí spouště hořáku. Dvousekundový předfuk je automaticky vypuštěn. 4.2 PRACOVNÍ TECHNIKY 1. Počáteční proříznutí - Při prořezávání materiálu (do tloušťky 3,2 mm / 1/8 in.) se může hořák dotýkat jeho povrchu. Pokud šikmo prořezáváte silnější materiály (do 4,8 mm / 3/16 in. u hliníku nebo 6,4 mm / 1/4 in. u nerezové nebo uhlíkové oceli), umístěte hořák 0,5 mm (0,02") nad řezaný dílec. Zapalte řezací oblouk, pak hořák ihned zdvihněte do vzdálenost 1,6 mm (1/16") a pohybujte s hořákem podél dráhy řezu. Riziko vniknutí odstřikujícího kovu do hořáku se tak sníží a předejdete možnosti přivaření špičky k plechu. Při začátku prořezávání by měl být hořák skoloněn pod úhlem 30 a po proříznutí narovnán. 2. Řezání mříží - Pro rychlé restarty, např. při řezání mříží či silných sít, neuvolňujte spoušť hořáku. Lze se tak vyhnout dvousekundové prodlevě při předfuku. 21

18 ODDÍL 4 OBSLUHA 2 JAKMILE OBLOUK PRONIKNE SKRZ MATERIÁL, VRAŤTE HOŘÁK DO SVISLÉ POLOHY A POKRAČUJTE V ŘEZÁNÍ. 1 PŘI POČÁTEČNÍM PROŘEZÁVÁNÍ MA TERIÁLU NAKLOŇTE HOŘÁK TAK, ABY HO NATAVENÝ MATERIÁL NEPOTŘÍSNIL A NEPOŠKODIL JEJ. Obrázek 4.3. Technika proříznutí s použitím hořáku PT-31XLPC POZNÁMKA: Snižte tlak vzduchu na 5,2 bar (75 psig) při řezání materiálů tenčích než 1,6 mm (1/16") nebo pokud při 5,5 bar (80 psig) dochází k nekonzistentnímu zažehnutí oblouku. POZNÁMKA: Zde uvedené rychlosti jsou typické pro vysoce kvalitní řezy. Skutečné rychlosti se mohou měnit v závislosti na složení materiálu, kvalitě povrchu, postupu obsluhy atd. Je-li rychlost příliš vysoká, může dojít k přerušení řezu. Při nižších rychlostech se může nadměrně hromadit struska. Je-li rychlost příliš nízká, může zhasnout oblouk. Při řezání nerezové oceli a hliníku za použití vzduchu je povrch řezu typicky hrubý. Rozsah řezných rychlostí POWERCUT 650 (Použití vzduchu se 40 A spotřebními součástkami XT při 5,2 bar / 75 psig) Tryska - P/N (20860 ), elektroda - P/N (20862) S mezerou (vzdáleností mezi špičkou a řezaným dílcem) 1,6 mm (1/16") Řezná Tloušťka rychlost Materiál (mm / in.) (mm/m / ipm) Uhlíková 1,6 (1/16) 8,382 (330) ocel 3,2 (1/8) 2,667 (105) (AISI 1020) 6,4 (1/4) 1,346 (53) 9,5 (3/8) 559 (22) 12,7 (1/2) 305 (12) 15,9 (5/8) 203 (8) 19,1 (3/4) 102 (4) Nerezová 1,6 (1/16) 8,128 (320) ocel 3,2 (1/8) 2,286 (90) (AISI 304) 6,4 (1/4) 1,016 (40) 9,5 (3/8) 508 (20) 12,7 (1/2) 305 (12) 15,9 (5/8) 203 (8) 19,1 (3/4) 76 (3) Hliník 1,6 (1/16) 11,430 (450) (6061) 3,2 (1/8) 5,080 (200) 6,4 (1/4) 1,778 (70) 9,5 (3/8) 762 (30) 12,7 (1/2) 356 (14) 15,9 (5/8) 279 (11) 19,1 (3/4) 203 (8) 22

19 ODDÍL 4 OBSLUHA 4.3 BĚŽNÉ PROBLÉMY PŘI ŘEZÁNÍ Na následující stránce jsou vypsány běžné problémy, ke kterým při řezání dochází, zároveň s jejich pravděpodobnou příčinou. Je-li zdrojem problému souprava POWERCUT 650, nahlédněte do oddílu Údržba v této příručce. Jestliže se problém nedaří odstranit ani s využitím oddílu Údržba, kontaktujte zástupce firmy ESAB. A. Nedostatečné proříznutí. 1. Příliš vysoká řezná rychlost. 2. Poškozená řezací tryska. 3. Nesprávný tlak vzduchu. B. Hlavní oblouk zhasíná. 1. Příliš nízká řezná rychlost. C. Tvorba strusky. (U některých materiálů a řezaných tlouštěk může být nemožné dosáhnout řezu prostého strusky.) 1. Řezná rychlost příliš vysoká nebo nízká. 2. Nesprávný tlak vzduchu. 3. Vadná tryska nebo elektroda. D. Dvojitý oblouk. (Poškozené ústí trysky.) 1. Nízký tlak vzduchu. 2. Poškozená řezací tryska. 3. Uvolněná řezací tryska. 4. Silné potřísnění. E. Nestejnoměrný oblouk. 1. Poškozená řezací tryska nebo opotřebovaná elektroda. F. Nestálé řezné podmínky. 1. Nesprávná řezná rychlost. 2. Uvolněný kabel nebo přívodní hadice. 3. Elektroda nebo řezací tryska jsou ve špatném stavu. G. Hlavní oblouk nehoří. 1. Uvolněné kontakty. H. Nízká životnost spotřebních součástek. 1. Nesprávný tlak plynu. 2. Znečištěný zdroj vzduchu. 23

20 ODDÍL 4 OBSLUHA 24

21 ODDÍL 5 ÚDRŽBA 5.0 KONTROLA A ČIŠTĚNÍ UPOZORNĚNÍ Jestliže toto zařízení nebude pracovat správně, okamžitě přestaňte pracovat a zjistěte příčinu poruchy. Údržbu musí provádět zkušená osoba a práce na elektřině vyškolený elektrotechnik. Nedovolte nezaškoleným osobám zařízení kontrolovat, čistit ani opravovat. Používejte pouze doporučené náhradní díly. VÝSTRAHA Před prováděním jakékoliv kontroly nebo práce uvnitř soupravy POWERCUT 650 se ujistěte, zda je nástěnný vypínač nebo jistič vypnut. Soupravu POWERCUT 650 doporučujeme často kontrolovat a čistit, aby správně a bezpečně fungovala. Níže jsou uvedena některá doporučení pro kontrolu a čištění: A. Zkontrolujte připojení pracovního kabelu k řezanému dílci. B. Zkontrolujte bezpečnostní uzemnění řezaného dílce a šasi zdroje. C. Zkontrolujte tepelný štít na hořáku. Pokud bude poškozený, měl by být vyměněn. D. Každodenně kontrolujte, zda není elektroda hořáku nebo řezací tryska opotřebovaná. V případě nutnosti odstraňte nastříkaný kov nebo vyměňte. E. Zajistěte, aby nebyly kabel ani hadice poškozené nebo zlomené. F. Zajistěte, aby byly všechny fitinky a kontakty uzemnění pevně dotaženy. G. Odpojte veškerou přiváděnou energii, použijte náležitou ochranu očí a obličeje a profoukněte vnitřek sopravy POWERCUT 650 suchým stlačeným vzduchem o nízkém tlaku. 5.1 PRŮTOKOVÝ SPÍNAČ (OBRÁZEK 5-1) Pokud zjistíte, že je znečištěný vzduch, měli byste následujícím způsobem vymontovat, rozebrat a vyčistit průtokový spínač (FS): A. Zajistěte, aby byl systém vypnutý a v potrubí se nenacházel žádný uzavřený stlačený vzduch. B. Vymontujte zátku pístu. C. Vymontujte pružinku (pouze FS-4). S pružinkou manipulujte opatrně, abyste ji nezdeformovali. D. Vymontujte píst. E. Všechny součástky vyčistěte čisticím prostředkem. Dbejte, aby čisticí prostředek neobsahoval rozpouštědla, která by mohla rozkládat polysulfon. Pro čištění doporučujeme použít teplou vodu a detergent. Před opětovným sestavením nechte součástky dostatečně oschnout. Průtokový spínač opět sestavte obráceným postupem. ZÁTKA PÍSTU PRUŽINKA PÍST PRŮTOKOVÝ SPÍNAČ Obrázek 5-1. Demontáž / montáž průtokového spínače 25

22 ODDÍL 5 ÚDRŽBA VÝSTRAHA ÚRAZ ELEKTŘINOU MŮŽE BÝT SMRTELNÝ! Ujistěte se, že je veškerá primární energie přiváděná do stroje zevně odpojena. Před prováděním jakékoliv kontroly nebo práce uvnitř zdroje vypněte vypínač na kabelu (ve zdi) nebo jistič. VÝSTRAHA Uvnitř zařízení pro plazmové řezání jsou natolik vysoká napětí, že mohou způsobit vážné zranění nebo i smrt. Pokud má zařízení sundané kryty, pohybujte se v jeho blízkosti opatrně. 5.2 ŘEŠENÍ PROBLÉMŮ Prověřte problém podle symptomů uvedených v následujícím průvodci. Pomoc může být docela snadná. Pokud se příčinu nepodaří rychle lokalizovat, vypněte přívod energie, otevřete jednotku a proveďte jednoduchou vizuální kontrolu všech součástí a kabeláže. Zkontrolujte, zda jsou svorky pevně připojeny, zda nejsou volné nebo spálené dráty a jiné komponenty nebo nafouknuté či prosakující kondenzátory. Prověřte také jakoukoliv jinou známku poškození případně změnu barvy. Příčinu závady lze najít pomocí diagramů postupu řešení (obrázky 5-2 až 5-5) a elektrických schémat a zkontrolováním různých součástí. Pro některé z těchto kontrol budete potřebovat voltmetr nebo ohmmetr. POZNÁMKA Dříve než začnete kontrolovat napětí na obvodech, odpojte od vysokofrekvenčního generátoru elektřinu, abyste si nezničili voltmetr. 26

23 ODDÍL 5 ÚDRŽBA 5.3 PRŮVODCE PŘI ŘEŠENÍ PROBLÉMŮ A. Obtížné spouštění. Vyměňte elektrodu Vyměňte trysku Zkontrolujte, je-li k řezanému dílci řádně připojen pracovní kabel a místo kontaktu je čisté Zkontrolujte tlak vzduchu (4,5-5,2 bar / psig) Zkontlolujte průchodnost napájecího kabelu hořáku Stiskněte spoušť hořáku. Je po 2 vteřinách přivedeno vysokofrekvenční napětí? Ano Ne Opravte zdroj Opravte/vyměňte vysokofrekvenční jednotku B. Neproudí vzduch Je připojena vzduchová hadice? Ano Ne Připojte ji Je vzduch nastaven na 4,5-5,2 bar / psig? Ano Ne Nastavte ho Začne vzduch proudit po spuštění kontroly vzduchu (air test)? Ano Ne V hořáku chybí elektroda V hořáku chybí čep ventilu Vyměňte elektrodu Zkontrolujte průchodnost spouště hořáku Vyměňte čep ventilu OK Ne Vyměňte spoušť hořáku Opravte zdroj Obrázek 5-2. Postup řešení 27

24 ODDÍL 5 ÚDRŽBA C. Vzduch nepřestává proudit Je spínač kontroly vzduchu v poloze VYPNUTO (OFF)? Ano Ne Přepněte spínač do polohy VYPNUTO (OFF) Zapálí se oblouk když se tryska dotkne řezaného dílce aniž byste stiskli spoušť hořáku? Ano Ne Zkontrolujte, zda ve spoušti hořáku není zkrat Proudí vzduch i tehdy, když je hlavní vypínač soupravy POWERCUT 650 vypnutý (OFF)? Ano Ne Vyměňte solenoidový ventil Opravte zdroj Obrázek 5-3. Postup řešení 28

25 ODDÍL 5 ÚDRŽBA D. Hlavní bílá kontrolka (Power) nesvítí. Je hlavní vypínač 230 V v poloze ZAPNUTO (ON)? Ano Ne Zapněte hlavní vypínač Je zástrčka v zásuvce? Ano Ne Zapojte zástrčku do zásuvky Běží chladicí ventilátor? Ano Ne Vyměňte kontrolku Zkontrolujte napětí na zásuvce a na napájecím vedení Ano Ne Zkontrolujte hlavní pojistky Hlavní vypínač soupravy POWERCUT 650 je vadný Obrázek 5-4. Postup řešení 29

26 ODDÍL 5 ÚDRŽBA E. Žlutá chybová kontrolka (Fault) svítí. Je jednotka přehřátá? (Chybová kontrolka zhasne, až jednotka vychladne.) Ano Ne Proudí vzduch? Došlo k přetížení: 40% při výstupním proudu 40 A, Ano Ne 60% při 30 A nebo 100% při 22 A Viz oddíl 5.1 Je vstupní napětí uvnitř tolerance ±15% od jmenovité hodnoty jednotky? Ano Ne Upravte napětí Opravte zdroj Obrázek 5-5. Postup řešení Chybová kontrolka se rozsvítí, jestliže vstupní napětí překročí tolerovanou odchylku ±15% od jmenovité hodnoty. Kontrolka nezhasne, ani když se napětí vrátí na správnou hodnotu. Kontrolku vynulujete tak, že vypnete (OFF) hlavní vypínač soupravy POWERCUT 650 a poté ho opět zapnete (ON). POZNÁMKA: Pokud používáte režim ZÁMEK (LOCK-IN), rozsvítí se během druhého stisknutí spouště chybová kontrolka. Provoz to ale neovlivní. Zhasne sama. 30

27 ODDÍL 5 ÚDRŽBA 5.4 SLED OPERACÍ A. Spínač zámku spouště (LOCK-IN) v poloze "VYPNUTO" (OFF) SPOUŠŤ HOŘÁKU STISKNUTÍ UVOLNĚNÍ PLYNOVÝ SOLENOIDOVÝ VENTIL OTEVŘENÝ 2 SEC. PŘEDFUK 10 SEC Dofuk ZAVŘENÝ PRŮTOKOVÝ SPÍNAČ ZAVŘENÝ OTEVŘENÝ CHYBOVÁ KONTROLKA ZAPNUT VYSOKOFREKVENČNÍ (HF) OBVOD INVERTOR ŘEZACÍ OBLOUK (PROUD) POZNÁMKY: 1. Pokud během dofuku stisknete spoušť hořáku, dofuk i předfuk se zruší a okamžitě dojde k zapnutí vysokofrekvenčního (HF) obvodu. 2. Pokud se rozsvítí žlutá chybová kontrolka, měli byste přestat řezat. Jakmile uvolníte spoušť, začne běžet dofuk. 31

28 ODDÍL 5 ÚDRŽBA B. Spínač zámku spouště (LOCK-IN) v poloze "ZAPNUTO" (ON) SPOUŠŤ HOŘÁKU STISKNUTÍ UVOLNĚNÍ STISKNUTÍ UVOLNĚNÍ PLYNOVÝ SOLENOIDOVÝ VENTIL OTEVŘENÝ PŘEDFUK ZAVŘENÝ 2 SEC. 10 SEC Dofuk PRŮTOKOVÝ SPÍNAČ ZAVŘENÝ OTEVŘENÝ CHYBOVÁ KONTROLKA ZAPNUT VYSOKOFREKVENČNÍ (HF) OBVOD INVERTOR ŘEZACÍ OBLOUK (PROUD) POZNÁMKY: 1. Pokud během dofuku stisknete spoušť hořáku, dofuk i předfuk se zruší a okamžitě dojde k zapnutí vysokofrekvenčního (HF) obvodu. 2. Pokud se rozsvítí žlutá chybová kontrolka, měli byste přestat řezat. Jakmile uvolníte spoušť, začne běžet dofuk. 3. Chybová kontrolka (Fault) se rozsvítí pouze pouze během druhého "vypínacího" stisknutí spouště. Provoz to v žádném případě neovlivní. 32
