1 ESP- PLAZMOVÁ ØEZACÍ SOUPRAVA Uživatelská příručka (CZ) V této pøíruèce naleznete pokyny k instalaci, obsluze a údržbì øezací soupravy ESP- poèínaje sériovým èíslem: Konzoly: P/N /230 V, / Hz, 1 nebo 3 fáze P/N ( )/4 V, / Hz, 3 fáze, CE

2 SEZNAMTE S TOUTO PŘÍRUČKOU OBSLUHU ZAŘÍZENÍ. DALŠÍ KOPIE SI VYŽÁDEJTE U DISTRIBUTORA. UPOZORNĚNÍ Tato PŘÍRUČKA je určena pro zkušenou obsluhu. Jestliže nejste zcela seznámeni se zásadami bezpečné práce se zařízeními pro obloukové svařování a řezání, doporučujeme Vám prostudovat si naši brožuru Opatření a bezpečné postupy pro obloukové svařování, řezání a drážkování, formulář NEDOVOLTE nezaškoleným osobám zařízení obsluhovat, instalovat nebo udržovat. NEPOKOUŠEJTE SE zařízení instalovat ani obsluhovat bez důkladného pročtení této příručky a jejího plného porozumění. Jestliže jste příručce neporozuměli dokonale, kontaktujte svého dodavatele pro více informací. Před instalací a jakoukoli obsluhou zařízení si přečtěte Bezpečnostní pokyny. ODPOVĚDNOST UŽIVATELE Toto zařízení bude pracovat v souladu s touto příručkou, štítky nebo s přílohami, jestliže je instalováno, obsluhováno, udržováno a opravováno ve shodě s přiloženými pokyny. Zařízení musí být pravidelně kontrolováno. Nefunkční nebo nedostatečně udržované zařízení by nemělo být používáno. Nefunkční, chybějící, opotřebované, poškozené nebo znečištěné součásti by měly být ihned vyměněny. Stane-li se oprava nebo výměna nezbytnou, výrobce doporučuje podat písemnou nebo telefonickou žádost o servisní pokyny u autorizovaného distributora, u kterého bylo zařízení zakoupeno. Zařízení ani žádná jeho část by neměla být zaměňována bez předchozího písemného souhlasu výrobce. Uživatel zařízení nese plnou odpovědnost za poruchy vzniklé v důsledku nesprávného používání, špatné údržby, poškození či záměny provedené kýmkoliv jiným než výrobcem či servisem výrobcem stanoveným. PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK, ABYSTE JÍ ROZUMĚLI. CHRAŇTE SEBE I OSTATNÍ! 8

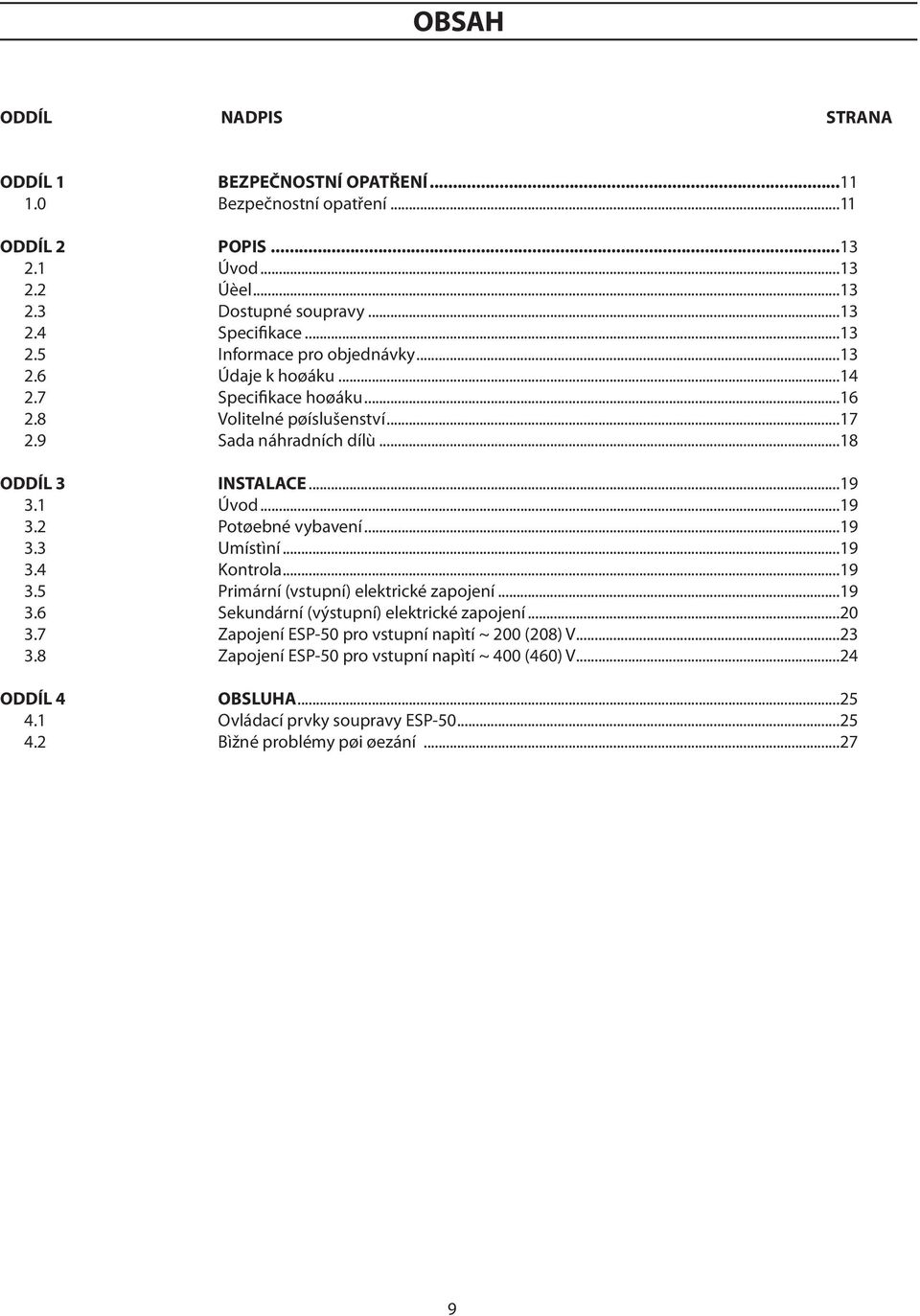

3 OBSAH ODDÍL NADPIS STRANA ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ Bezpečnostní opatření...11 ODDÍL 2 POPIS Úvod Úèel Dostupné soupravy Specifikace Informace pro objednávky Údaje k hoøáku Specifikace hoøáku Volitelné pøíslušenství Sada náhradních dílù...18 ODDÍL 3 INSTALACE Úvod Potøebné vybavení Umístìní Kontrola Primární (vstupní) elektrické zapojení Sekundární (výstupní) elektrické zapojení Zapojení ESP- pro vstupní napìtí ~ 200 (208) V Zapojení ESP- pro vstupní napìtí ~ 400 (4) V...24 ODDÍL 4 OBSLUHA Ovládací prvky soupravy ESP Bìžné problémy pøi øezání

4 OBSAH 10

5 ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ 1.0 Bezpečnostní opatření Uživatel svařovacího a plazmového řezacího zařízení ESAB nese plnou zodpovědnost za zajištění toho, aby každý, kdo pracuje se zařízením nebo v jeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům, které se týkají tohoto druhu svařovacího nebo plazmového řezacího zařízení. Následující doporučení by měla být dodržována jako doplněk ke standardním předpisům, které se týkají pracoviště. Veškeré práce musí provádět kvalifikovaní pracovníci dobře obeznámení s obsluhou svařovacího nebo plazmového řezacího zařízení. Nesprávná obsluha zařízení může vést k nebezpečným situacím, které mohou mít za následek poranění obsluhy nebo poškození zařízení. 1. Každý, kdo používá svařovací nebo plazmové řezací zařízení, musí být plně seznámen s: - jeho obsluhou - umístěním nouzových vypínačů - jeho funkcí - příslušnými bezpečnostními opatřeními - svařováním, plazmovým řezáním nebo s obojím 2. Obsluha musí zajistit, aby: - se nikdo neoprávněný nenacházel při spuštění zařízení v jeho pracovním prostoru. - nikdo nebyl během hoření oblouku bez náležité ochrany. 3. Pracoviště musí: - být vhodné pro daný účel - být chráněno před průvanem 4. Pomůcky osobní ochrany: - Vždy noste doporučené ochranné pomůcky, jako jsou ochranné brýle, nehořlavý oděv a ochranné rukavice. - Nenoste volné doplňky, jako jsou šály, náramky, prsteny atd., kterými byste mohli zachytit nebo si způsobit popáleniny. 5. Obecná opatření: - Ujistěte se, že je zemnicí kabel bezpečně připojen. - Pracovat na vysokonapěťovém zařízení smí pouze kvalifikovaný elektrotechnik. - Patřičné hasicí zařízení můsí být jasně označeno a po ruce. - Mazání a údržba zařízení se nesmí provádět za provozu. 11

6 ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ VÝSTRAHA SVAŘOVÁNÍ A PLAZMOVÉ ŘEZÁNÍ MŮŽE ZPŮSOBIT ZRANĚNÍ VÁM I OSTATNÍM. PŘI SVAŘOVÁNÍ NEBO ŘEZÁNÍ DODRŽUJTE BEZPEČNOSTNÍ OPATŘENÍ. VYŽÁDEJTE SI BEZPEČNOSTNÍ PŘEDPISY SVÉHO ZAMĚST- NAVATELE, KTERÉ BY MĚLY VYCHÁZET Z MOŽNÝCH RIZIK UVÁDĚNÝCH VÝROBCEM. ÚRAZ ELEKTRICKÝM PROUDEM - Může být smrtelný. - Nainstalujte a uzemněte svařovací nebo plazmovou řezací jednotku v souladu s příslušnými předpisy. - Nedotýkejte se živých elektrických součástek ani elektrod holou kůží, vlhkými rukavicemi nebo vlhkým oděvem. - Izolujte se od uzemnění a od svařovaného předmětu. - Ujistěte se, že je Váš pracovní postoj bezpečný. KOUŘ A PLYNY - Mohou být zdraví nebezpečné. - Držte hlavu stranou od plynných zplodin. - Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny nedostaly do oblasti dýchacích cest a okolního prostoru. ZÁŘENÍ OBLOUKU - Může způsobit poranění očí a popálení pokožky. - Chraňte svůj zrak a tělo. Používejte správné svářečské štíty a ochranné brýle a noste ochranný oděv. - Chraňte osoby v okolí vhodnými štíty nebo clonami. NEBEZPEČÍ POŽÁRU - Jiskry (odstřikující žhavý kov) mohou způsobit požár. Zajistěte, aby se v blízkosti nenacházely žádné hořlavé materiály. HLUK - Nadměrný hluk může poškodit sluch. - Chraňte svoje uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. - Varujte osoby v okolí před tímto nebezpečím. PORUCHA - V případě poruchy přivolejte odbornou pomoc. PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK, ABYSTE JÍ ROZUMĚLI. CHRAŇTE SEBE I OSTATNÍ! 12

7 ODDÍL 2 POPIS VÝSTRAHA Používejte pouze hoøáky ESAB navržené pro tuto konzolu. Používáním hoøákù, které nebyly navrženy pro tuto konzolu, se vystavujete RIZIKU ÚRAZU ELEKTØINOU. Pro tuto konzolu NEPOUŽÍVEJTE, ani se nesnažte upravovat žádné jiné hoøáky. 2.1 ÚVOD ESP- je kompaktní, zcela sobìstaèná plazmová øezací souprava. Dodaný systém je již zkompletován a po pøipojení ke zdroji elektrického proudu, stlaèeného vzduchu ( až 6,9 bar / až 100 psi) a hoøáku PT-35 je pøipraven øezat. Pro pøenos øezací energie využívá souprava ESP- hoøák PT-35, který je vhodný pro øezání materiálu až do tlouš ky 15,9 mm (5/8 ). V následujících odstavcích jsou popsány dostupné soupravy ESP- a jejich parametry. 2.2 ÚÈEL Úèelem této pøíruèky je poskytnout uživateli všechny informace nezbytné k instalaci a obsluze plazmové øezací soupravy ESP-. Pøiložený materiál s technickými údaji je vhodnou pomùckou pøi øešení problémù. 2.3 DOSTUPNÉ SOUPRAVY Strojní øezací soupravy ESP- Øezací souprava ESP- je kombinací konzoly ESP- a hoøáku PT-35. Typická souprava zahrnuje: konzolu/zdroj ESP-, hoøák PT-35-7,6 m (25 ) nebo 15,2 m ( ), sadu náhradních dílù k hoøáku a pøívodní kabel. Detaily jsou uvedeny v oddílu SPECIFIKACE: ESP- Øeže...12,7 mm (0,5 ) Jednofázový pøíkon... ~ 208/230 V, 1 fáze, / Hz, 46/41 A Tøífázový pøíkon...~ 208/230 V, 3 fáze, / Hz, 22 A... ~ ( )/4 V, 3 fáze, / Hz, (10-9)/8 A Výkon pøi pracovním cyklu (støídì) 100%... A pøi 100 V Rozmìry V... šíøka 275 mm (10,1 )... výška 465 mm (18,3 )...hloubka 576 mm (20,3 ) Hmotnost... 38,6 kg (85 lbs.) Minimální požadavky na vzduch...117,9 l/min pøi bar (2 cfh pøi psig) 13

8 ODDÍL 2 POPIS 2.5 INFORMACE PRO OBJEDNÁVKY: ESP-, 208/230 V; 7,6 m (25 ) PT-35; se stojanem ESP-, 208/230 V; 15,2 m ( ) PT-35; se stojanem ESP-, 208/230 V; 7,6 m (25 ) PT-35; bez stojanu ESP-, 208/230 V; 15,2 m ( ) PT-35; bez stojanu ESP-, 400CE/4 V; 7,6 m (25 ) PT-35; se stojanem ESP-, 400CE/4 V; 15,2 m ( ) PT-35; se stojanem ESP-, 400CE/4 V; 7,6 m (25 ) PT-35; bez stojanu ESP-, 400CE/4 V; 15,2 m ( ) PT-35; bez stojanu Komponenty zahrnuté v soupravì ESP- mohou být zakoupeny i oddìlenì. V tomto pøípadì je nutné k objednávce pøipojit pøíslušné èíslo souèásti (P/N). Jednotlivá èísla souèástí jsou vypsána níže: Konzoly: ESP-, 208/230 V, / Hz, 1/3 fáze ESP-, ( )/4 V, / Hz, 3 fáze Hoøáky PT-35: Hoøák PT-35; 7,6 m (25 ); se stojanem Hoøák PT-35; 15,2 m ( ); se stojanem Hoøák PT-35; 7,6 m (25 ); bez stojanu Hoøák PT-35; 15,2 m ( ); bez stojanu ÚDAJE K HOØÁKU Souprava ESP- využívá hoøák PT-35. Kompletní seznam a sestavení souèástek je na obrázku 2.1 a 2.2. Øezné parametry pro hoøák PT-35 UHLÍKOVÁ OCEL Údaje pro A, tryska P/N , tepelný štít P/N , elektroda P/N ,875 12,700 9,525 6,3 2,515 1,499 1,067 0,610 Tlouš ka kovu [mm] [in.] 0,625 0,0 0,375 0,2 0,099 (12/13 ga.) 0,059 ( 16 ga.) 0,042 (19 ga.) 0,024 (24 ga.) Øezná rychlost Optimální Maximální [mm/min] [ipm] [mm/min] [ipm] A Tlak vzduchu [bar] [psig] Vzdálenost hoøáku od materiálu [mm] [in.] prořezávací výška [mm] [in.] NR NR NR NR 4,7 0,187* 3,962 0,156* 3,962 0,156* NR = Nedoporučuje se * = Pokud používáte hořák s pevně nastavenou výškou nebo s posuvnou deskou, nastavte řezací výšku shodně s výškou používanou při prořezávání; vzhledem ke zvětšení řezací výšky bude možná nutné snížit řeznou rychlost. 14

9 ODDÍL 2 POPIS Øezné parametry pro hoøák PT-35 NEREZOVÁ OCEL Údaje pro A, tryska P/N , tepelný štít P/N , elektroda P/N ,700 9,525 6,3 4,763 2,515 1,499 1,067 0,610 Tlouš ka kovu [mm] [in.] 0,0 0,375 0,2 0,188 0,105 (12/13 ga.) 0,0 (16 ga.) 0,043 (19 ga.) 0,025 (24 ga.) Øezná rychlost Optimální Maximální [mm/min] [ipm] [mm/min] [ipm] A Tlak vzduchu [bar] [psig] Vzdálenost hoøáku od materiálu [mm] [in.] prořezávací výška [mm] [in.] NR NR NR NR 4,7 0,187* 4,7 0,187* 3,962 0,156* POZINKOVANÁ OCEL Údaje pro A, tryska P/N , tepelný štít P/N , elektroda P/N [mm] [in.] 0,071 (15 ga.) 0,062 (16 ga.) 0,025 (25 ga.) 1,803 1,575 0,635 Tlouš ka kovu Øezná rychlost Optimální Maximální [mm/min] [ipm] [mm/min] [ipm] A Tlak vzduchu [bar] [psig] Vzdálenost hoøáku od materiálu [mm] [in.] prořezávací výška [mm] [in.] NR = Nedoporučuje se * = Pokud používáte hořák s pevně nastavenou výškou nebo s posuvnou deskou, nastavte řezací výšku shodně s výškou používanou při prořezávání; vzhledem ke zvětšení řezací výšky bude možná nutné snížit řeznou rychlost. 15

10 ODDÍL 2 POPIS Øezné parametry pro hoøák PT-35 HLINÍK Údaje pro A, tryska P/N , tepelný štít P/N , elektroda P/N ,700 9,525 7,9 6,3 4,763 2,413 1,245 1,092 0,762 Tlouš ka kovu [mm] [in.] 0,0 0,375 0,313 0,2 0,188 0,095 (10/11 ga.) 0,049 (16 ga.) 0,043 (17 ga.) 0,031 (20 ga.) Øezná rychlost Optimální Maximální [mm/min] [ipm] [mm/min] [ipm] A Tlak vzduchu [bar] [psig] Vzdálenost hoøáku od materiálu [mm] [in.] prořezávací výška [mm] [in.] NR NR NR NR 6,3 0,2* 4,775 0,188* 3,962 0,156* 3,962 0,156* NR = Nedoporučuje se * = Pokud používáte hořák s pevně nastavenou výškou nebo s posuvnou deskou, nastavte řezací výšku shodně s výškou používanou při prořezávání; vzhledem ke zvětšení řezací výšky bude možná nutné snížit řeznou rychlost. 2.7 SPECIFIKACE HOØÁKU: Sestava tìla hoøáku Tepelný štít A Øezací tryska Elektroda Izolant Trysky standardní A tryska speciální B tryska pro øezání trubek a møížoviny Øezací tryska Obrázek 2-1. Hoøák PT-35 16

11 ODDÍL 2 With Rack; 7.6m (25 ft.) With Rack; 15.2m ( ft.) Without Rack; 7.6m (25 ft.) Without Rack; 15.2m ( ft.) POPIS Obrázek 2-2. Rozmìry hoøáku PT VOLITELNÉ PØÍSLUŠENSTVÍ: Sada na mìøení prùtoku plazmového plynu: Tento nástroj umožòuje mìøit okamžitý prùtok plazmového plynu hoøákem ( ) CNC kabel 15,2 m ( ) Redukce - umožòuje k ESP- pøímo pøipojit ovládací kabely HT (fa Hypertherm) nebo TD (fa Thermal Dynamics) Souprava držáku hoøáku... 16V83 ( ) 11 Posuvná deska - umožòuje nastavit výšku hoøáku PT (POZNÁMKA: Èísla dílù v závorkách platí pro CE - pouze evropské jednotky.) Distanèní nástroj - je navržen tak, aby spolu s posuvnou deskou umožnil nastavit vzdálenost trysky od øezaného materiálu. Mùže být použit i samostatnì

12 ODDÍL 2 POPIS 2.9 SADY NÁHRADNÍCH DÍLÙ: A sada náhradních dílù PT-35, A, sada náhradních dílù, P/N Obsah: Popis P/N Množství Štít, zajištìní A tryska A Elektroda Pojistka 2 A, = 0 V Izolant Balík spotøebních souèástek Balík spotøebních souèástek, P/N Obsah: Popis P/N Množství Elektroda A tryska A Sada spotøebních souèástek Sada spotøebních souèástek, P/N Obsah: Popis P/N Množství Elektroda A tryska A Sada spotøebních souèástek Sada spotøebních souèástek, P/N Obsah: Popis P/N Množství Elektroda B tryska A

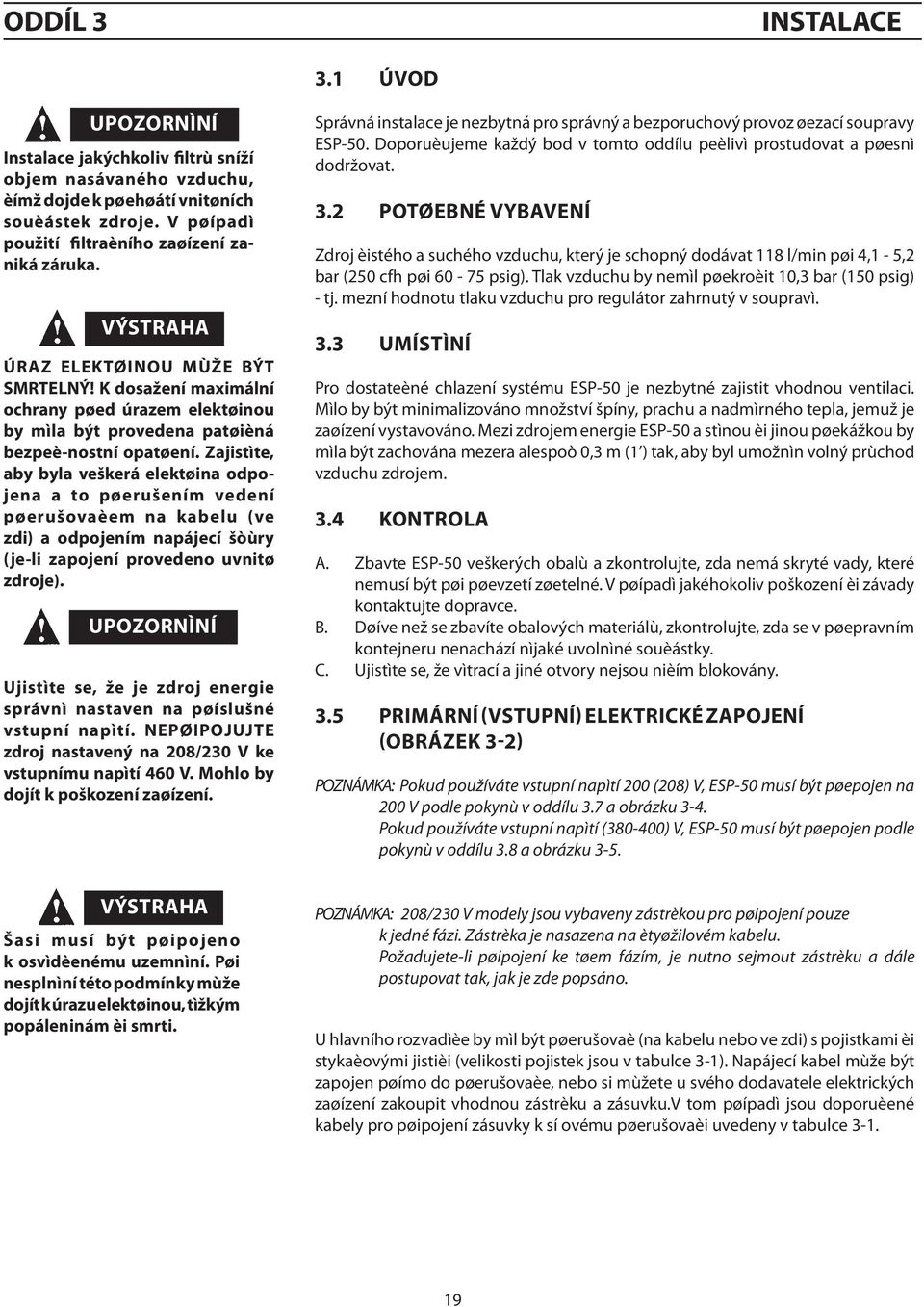

13 ODDÍL 3 INSTALACE 3.1 ÚVOD UPOZORNÌNÍ Instalace jakýchkoliv filtrù sníží objem nasávaného vzduchu, èímž dojde k pøehøátí vnitøních souèástek zdroje. V pøípadì použití filtraèního zaøízení zaniká záruka. VÝSTRAHA ÚRAZ ELEKTØINOU MÙŽE BÝT SMRTELNÝ! K dosažení maximální ochrany pøed úrazem elektøinou by mìla být provedena patøièná bezpeè-nostní opatøení. Zajistìte, aby byla veškerá elektøina odpojena a to pøerušením vedení pøerušovaèem na kabelu (ve zdi) a odpojením napájecí šòùry (je-li zapojení provedeno uvnitø zdroje). UPOZORNÌNÍ Ujistìte se, že je zdroj energie správnì nastaven na pøíslušné vstupní napìtí. NEPØIPOJUJTE zdroj nastavený na 208/230 V ke vstupnímu napìtí 4 V. Mohlo by dojít k poškození zaøízení. Správná instalace je nezbytná pro správný a bezporuchový provoz øezací soupravy ESP-. Doporuèujeme každý bod v tomto oddílu peèlivì prostudovat a pøesnì dodržovat. 3.2 POTØEBNÉ VYBAVENÍ Zdroj èistého a suchého vzduchu, který je schopný dodávat 118 l/min pøi - 5,2 bar (2 cfh pøi - 75 psig). Tlak vzduchu by nemìl pøekroèit 10,3 bar (1 psig) - tj. mezní hodnotu tlaku vzduchu pro regulátor zahrnutý v soupravì. 3.3 UMÍSTÌNÍ Pro dostateèné chlazení systému ESP- je nezbytné zajistit vhodnou ventilaci. Mìlo by být minimalizováno množství špíny, prachu a nadmìrného tepla, jemuž je zaøízení vystavováno. Mezi zdrojem energie ESP- a stìnou èi jinou pøekážkou by mìla být zachována mezera alespoò 0,3 m (1 ) tak, aby byl umožnìn volný prùchod vzduchu zdrojem. 3.4 KONTROLA A. Zbavte ESP- veškerých obalù a zkontrolujte, zda nemá skryté vady, které nemusí být pøi pøevzetí zøetelné. V pøípadì jakéhokoliv poškození èi závady kontaktujte dopravce. B. Døíve než se zbavíte obalových materiálù, zkontrolujte, zda se v pøepravním kontejneru nenachází nìjaké uvolnìné souèástky. C. Ujistìte se, že vìtrací a jiné otvory nejsou nièím blokovány. 3.5 PRIMÁRNÍ (VSTUPNÍ) ELEKTRICKÉ ZAPOJENÍ (OBRÁZEK 3-2) POZNÁMKA: Pokud používáte vstupní napìtí 200 (208) V, ESP- musí být pøepojen na 200 V podle pokynù v oddílu 3.7 a obrázku 3-4. Pokud používáte vstupní napìtí ( ) V, ESP- musí být pøepojen podle pokynù v oddílu 3.8 a obrázku 3-5. VÝSTRAHA Šasi musí být pøipojeno k osvìdèenému uzemnìní. Pøi nesplnìní této podmínky mùže dojít k úrazu elektøinou, tìžkým popáleninám èi smrti. POZNÁMKA: 208/230 V modely jsou vybaveny zástrèkou pro pøipojení pouze k jedné fázi. Zástrèka je nasazena na ètyøžilovém kabelu. Požadujete-li pøipojení ke tøem fázím, je nutno sejmout zástrèku a dále postupovat tak, jak je zde popsáno. U hlavního rozvadìèe by mìl být pøerušovaè (na kabelu nebo ve zdi) s pojistkami èi stykaèovými jistièi (velikosti pojistek jsou v tabulce 3-1). Napájecí kabel mùže být zapojen pøímo do pøerušovaèe, nebo si mùžete u svého dodavatele elektrických zaøízení zakoupit vhodnou zástrèku a zásuvku.v tom pøípadì jsou doporuèené kabely pro pøipojení zásuvky k sí ovému pøerušovaèi uvedeny v tabulce

14 ODDÍL 3 INSTALACE 3.6 SEKUNDÁRNÍ (VÝSTUPNÍ) ELEKTRICKÉ ZAPOJENÍ (OBRÁZEK 3-2) VÝSTRAHA Pøed zapojováním do výstupních svorek zdroje se ujistìte, že je zdroj odpojen od pøívodu energie hlavním pøerušovaèem (poloha off) a napájecí kabel vypojen ze zásuvky. 1. Pøípojky hoøáku jsou z dùvodu bezpeènosti obsluhy umístìny na výstupní svorkovnici za spodní èástí èelního panelu. Pro pøístup ke svorkovnici je nutno sejmout kryt na pravé stranì zdroje. 2. Napájecí kabel a kabel startovního oblouku hoøáku PT-35 provléknìte otvorem vpravo na èelním panelu. Napájecí kabel zapojte do pøípojky hoøáku (levé závity); oèko kabelu startovního oblouku pøišroubujte k mìdìné koncovce. Dbejte, aby byly kontakty napájecího kabelu i kabelu startovního oblouku pevnì dotaženy. 3. Nasaïte kryt zpátky na zdroj. 4. Pøipojte vlastní zdroj vzduchu k sacímu ventilu regulaèního filtru. 5. Pøipnìte pracovní kabel k øezanému dílci. Ujistìte se, že je dílec pøipojen dostateènì dimenzovaným kabelem k osvìdèenému uzemnìní. Požadavky na pøíkon Pøívod a uzemnìní Pojistka Napìtí Páze Proud Vodiè Velikost [V] [A] CU/AWG [A] A A/Ph A A/Ph Tabulka 3-1. Doporuèené rozmìry pro pøívodní vodièe a pojistky vedení. Kabel hoøáku Ovládací kabel CNC PT-35 Pøipnìte pracovní kabel k øezanému dílci. Ujistìte se, že je dílec pøipojen dostateènì dimenzovaným kabelem kosvìdèenému uzemnìní. UZEMNÌNÍ Obrázek 3-1. Schéma propojení soupravy ESP- 20

15 ODDÍL 3 INSTALACE Vzdálenost mezi pracovním místem a zdrojem by mìla být alespoò 3 m (10 ) PØIPOJENÍ KABELU STAR TOVNÍHO OB LOUKU HOØÁKU PØIPOJENÍ NAPÁJECÍHO KA BELU HOØÁKU PRACOVNÍ MÍSTO UZEMNÌNÍ PØÍSTUP K PØIPOJENÍ RO ZHRANÍ CNC (Viz detail A ) KRYT PØÍSTUPU K PØÍPOJKÁM HOØÁKU PØERUŠOVAÈ NA KABELU OPATØENÝ ZÁKAZNÍKEM DODANÝ MI POJISTKAMI (Viz tabulka 2.1 a VÝSTRAHA týkající se uzemnìní v oddílu 2.5.) Pøedfiltrovaný PØÍVOD VZ DUCHU (dodá si zákazník) (max. 6,9 bar / max. 100 psig) NAPÁJECÍ KABEL (Viz tabulka 2.1) POZNÁMKA: Modely 208/230V jsou vybaveny zástrèkou pro pøipojení pouze k jedné fázi. Zástrèka je nasazena na ètyøžilovém kabelu. Pokud si pøejete zdroj pøipojit ke tøem fázím, odpojte a vyøaïte zástrèku a dále se øiïte oddílem 2.5. Obrázek 3-2. Schéma propojení soupravy ESP- 21

16 ODDÍL 3 INSTALACE STROJE ZAPOJENÉ VÝROBCEM MODRÝ ORANŽOVÝ ÈERVENÝ ÈERNÝ ZELENÝ BÍLÝ DETAIL A Obrázek SCHÉMA ROZHRANÍ PRO STROJNÍ ØEZÁNÍ Pøipojení rozhraní CNC (Umístìno uvnitø konzoly, na levé stranì základny.) 22

17 ODDÍL 3 INSTALACE 3.7 ZAPOJENÍ ESP- PRO VSTUPNÍ NAPÌTÍ ~ 200 (208) V VÝSTRAHA ÚRAZ ELEKTØINOU MÙŽE BÝT SMRTELNÝ! K dosažení maximální ochrany pøed úrazem elektøinou by mìla být provedena patøièná bezpeè-nostní opatøení. Provádíte-li primární elektrické zapojení zdroje, zajistìte, aby byla veškerá elektøina odpojena a to pøerušením vedení pøe-rušovaèem na kabelu (ve zdi) a odpojením napájecí šòùry. Zdroj ESP-, který mùže být napájen jednofázovým napìtím ~ 200 V nebo ~ 230 V, je výrobcem nastaven na napìtí ~ 230 V. Pokud používáte vstupní napìtí ~ 200 (208) V, musí být zdroj pøed pøipojením k napìtí pøepojen následujícím zpùsobem: 1. Sejmìte kryt zdroje ESP-. 2. Na levé stranì blíže k zadnímu panelu najdìte vstupní mùstek (IBR) a svorkovnici TB5 (viz obrázek 3.4.A). Šedý drát vypojte z kontaktu 2 svorkovnice TB5 a zapojte ho do kontaktu 1 téže svorkovnice. 3. Na levé stranì blíže k èelnímu panelu najdìte výstupní mùstek D1 (viz obrázek 3.4.B). Odpojte a prohoïte dráty hlavního transformátoru X2 a X3. Pro vstupní napìtí ~ 200 (208) V je drát X2 zapojen do TB3 a drát X3 do svorky 3 na výstupním mùstku D1. Ujistìte se, že jsou všechny kontakty pevnì dotaženy. 4. Všechny ostatní dráty ponechte tak jak jsou. 5. Namontujte kryt zpìt a pøipojte ESP- k napìtí ~ 208 V. Poznámka: Nastavení od výrobce je pro napìtí ~ 230 V. Pro ~ 208 V pøepojte šedý drát z TB5-2 do TB5-1, drát T1-X2 do TB3 a drát T1-X3 do D1-3. Obrázek 3.4.A ŠEDÝ Obrázek 3.4.B OD HLAVNÍHO TRANS FORMÁTORU TB5 208 ~ V ÈERNÝ ÈERNÝ ŠEDÝ 230 ~ V (IBR) VSTUPNÍ MÙSTEK R S G T + R2 VÝSTUPNÍ MÙSTEK (D1) + ~ 1 ~ 2 ~ 3 X1 ~ 208 V VSTUP T1-X2 ~ 230 V VSTUP T1-X3 TB3 Obrázek 3-4. Zdroj s možností pøipojení k napìtí ~ 200/230 V nastavený výrobcem pro napìtí ~ 230 V 23

18 ODDÍL 3 INSTALACE 3.8 ZAPOJENÍ ESP- PRO VSTUPNÍ NAPÌTÍ ~ 400/4 V VÝSTRAHA ÚRAZ ELEKTØINOU MÙŽE BÝT SMRTELNÝ! K dosažení maximální ochrany pøed úrazem elektøinou by mìla být provedena patøièná bezpeè-nostní opatøení. Provádíte-li primární elektrické zapojení zdroje, zajistìte, aby byla veškerá elektøina odpojena a to pøerušením vedení pøe-rušovaèem na kabelu (ve zdi) a odpojením napájecí šòùry. Zdroj ESP-, který mùže být napájen jednofázovým napìtím ~ ( ) V nebo ~ 4 V, je výrobcem nastaven na napìtí ~ 4 V. Pokud používáte vstupní napìtí ~ 400 V, musí být zdroj pøed pøipojením k napìtí pøepojen následujícím zpùsobem: 1. Sejmìte kryt zdroje ESP-. 2. Na levé stranì blíže k zadnímu panelu najdìte vstupní mùstek (IBR) a svorkovnici TB5 (viz obrázek 3.5.A). Šedý drát vypojte z kontaktu 2 svorkovnice TB5 a zapojte ho do kontaktu 1 téže svorkovnice. 3. Na levé stranì blíže k èelnímu panelu najdìte výstupní mùstek D1 (viz obrázek 3.5.B). Odpojte a prohoïte dráty hlavního transformátoru X2 a X3. Pro vstupní napìtí ~ 400 V je drát X2 zapojen do TB3 a drát X3 do svorky 3 na výstupním mùstku D1. Ujistìte se, že jsou všechny kontakty pevnì dotaženy. 4. Všechny ostatní dráty ponechte tak jak jsou. 5. Namontujte kryt zpìt a pøipojte ESP- k napìtí ~ 400 V. Obrázek 3.5.A ŠEDÝ Obrázek 3.5.B OD HLAVNÍHO TRANS FORMÁTORU TB5 400 ~ V MODRÝ BÍLÝ 4 ~ V (IBR) VSTUPNÍ MÙSTEK R S G T + R2 VÝSTUPNÍ MÙSTEK (D1) + ~ 1 ~ 2 ~ 3 X1 ~ 400 V VSTUP T1-X2 ~ 4 V VSTUP T1-X3 TB3 Obrázek 3-5. Zdroj s možností pøipojení k napìtí ~ 400/4 V nastavený výrobcem pro napìtí ~ 4 V 24

19 ODDÍL 4 OBSLUHA 4.1 OVLÁDACÍ PRVKY SOUPRAVY ESP- (OBRÁZEK 4-1) VÝSTRAHA ÚRAZ ELEKTØINOU mùže být smrtelný. NIKDY se zaøízením nepra-cujte, je-li odstranìn kryt. NIKDY nemìjte zaøízení pøipojené k proudu, když je držíte, èi s ním jinak mani-pulujete. NIKDY se nedotýkejte souèástí hoøáku nad rukojetí (trysky, tepelného štítu, elektrody, atd.) je-li zaøízení zapnuto. VÝSTRAHA ZÁØENÍ OBLOUKU mùže popálit oèi i pokožku; HLUK mùže poškodit sluch. Používejte sváøecí kuklu se svìtelnou clonou è. 6 až 7. Používejte ochranné po-mùcky pro oèi, uši a tìlo. UPOZORNÌNÍ Umístìte ESP- minimálnì 3 m (10') od místa øezání. Jiskry a žhavá struska odletující pøi øezání mohou poškodit celé zaøízení. A. Hlavní vypínaè (umístìn na zadním panelu). Je-li vypínaè otoèen do pozice ZAPNUTO (ON), bude svítit bílá kontrolka. To znamená, že kontrolní obvod je pod proudem. Zároveò pobìží chladicí ventilátor. B. Pøepínaè výstupního proudu. Umožòuje nastavit výstupní proud v intervalu 20 - A. C. Spínaè testu vzduchu. Je-li spínaè umístìn do pozice Test, mùže být regulaèní filtr pøed zaèátkem øezání nastaven na žádaný tlak - 5,2 bar ( - 75 psig). Nechejte vzduch nìkolik minut volnì proudit. To by mìlo odstranit veškerou kondenzaci, která se mohla nahromadit bìhem neèinnosti. Pøed zaèátkem øezání vždy pøepnìte spínaè do polohy PRÁCE (OPERATE). D. Pøepínaè startovního oblouku. Hi: Nastaví proud startovního oblouku na vyšší hodnotu (High). Zlepší se tím stabilita, ovšem sníží se životnost spotøebních souèástek. Low: Udržuje proud oblouku na nižší hodnotì (Low). To mùže zlepšit životnost spotøebních souèástek. Auto: Nastaví startovní oblouk v závislosti na nastavení výstupního proudu. Používejte pro standardní øezání. E. Chybová kontrolka. Za následujících okolností bude svítit žlutì. Chod systému se zcela zastaví. Spouštìcí signál: Chybová kontrolka se nastálo rozsvítí, pokud bude po zapnutí zdroje indikován startovní signál. Pro vynulování (reset) je tøeba startovní signál odstranit. Chyba umístìní souèástek: Chybová kontrolka se nastálo rozsvítí pøi zapnutí zdroje. Znamená to, že nìkteré spotøební souèástky chybí, nebo jsou opotøebované. Vypnìte zdroj a zkontrolujte hoøák. Pøehøátí: Chybová kontrolka každou vteøinu na 1/10 vteøiny blikne. Znamená to, že byl pøekroèen pracovní cyklus. Než zaènete opìt pracovat, nechte zdroj vychladnout. Odchylka sí ového napìtí: Chybová kontrolka bude rychle blikat (pìtkrát za vteøinu). Znamená to, že okamžitá hodnota vstupního napìtí pøekroèila tolerovanou odchylku ±15% od jmenovité hodnoty. Nadproud: Chybová kontrolka se nastálo rozsvítí. Znamená to, že byla pøekroèena hodnota vstupního proudu. Všechna chybová hlášení zùstávají rozsvícena minimálnì 10 sekund. Jestliže ukazatel zhasne, vše se automaticky vynuluje vyjma pøípadu nadproudu. Pro zrušení hlášení o nadproudu je tøeba systém na 5 sekund vypnout a následnì znovu zapnout. 25

20 ODDÍL 4 OBSLUHA KONTROLKA NAPÁJENÍ (BÍLÁ) CHYBOVÁ KON TROLKA (ŽLUTÁ) OVLÁDACÍ KNOFLÍK REGULÁTORU VZDUCHU POHLED ZEZADU KNOFLÍK PØEPÍNAÈE PROUDU PØEPÍNAÈ TESTU VZDUCHU PØEPÍNAÈ STARTOVNÍHO OBLOUKU UKAZATEL TLAKU VZDUCHU POJISTKA (3 A) HLAVNÍ VYPÍNAÈ (I-O) Obrázek 4-1. Ovládací prvky soupravy ESP- NOVÁ OPOTØEBOVANÁ UPOZORNÌNÍ VYMÌÒTE ELEKTRODU DØÍVE, NEŽ VYHOØÍ 1,5 MM (0,06"). Vymìòte, pokud vyhoøí do hloubky vìtší než 1,5 mm (0,06"). Obrázek 4-2. Životnost elektrody POZNÁMKA: Pøi výmìnì trysky vždy zkontrolujte, zda není elektroda opotøebovaná. Elektrodu vymìòte tehdy, je-li opotøebení vìtší než 1,5 mm (0,06"). Pokud je elektroda používána déle, než je její doporuèená životnost, mùže dojít k poškození hoøáku èi zdroje a výraznì se snižuje životnost trysky. Viz obrázek

21 ODDÍL 4 OBSLUHA 4.2 BÌŽNÉ PROBLÉMY PØI ØEZÁNÍ Na následující stránce jsou vypsány bìžné problémy, ke kterým pøi øezání dochází, zároveò s jejich pravdìpodobnou pøíèinou. Je-li zdrojem problému souprava ESP-, obra te se na oddíl Údržba v této pøíruèce. Jestliže se problém nedaøí odstranit ani s využitím oddílu Údržba, kontaktujte svého distributora fy. ESAB. A. Nedostateèné proøíznutí. 1. Pøíliš nízký proud. 2. Pøíliš vysoká øezná rychlost. 3. Poškozená øezací tryska. 4. Nesprávný tlak vzduchu. 5. Nízký prùtok vzduchu. B. Hlavní oblouk zhasíná. 1. Pøíliš nízká øezná rychlost. 2. Opotøebovaná elektroda C. Tvorba strusky. (U nìkterých materiálù a øezaných tlouštìk mùže být nemožné dosáhnout øezu prostého strusky.) 1. Pøíliš nízký proud. 2. Øezná rychlost pøíliš vysoká nebo nízká. 3. Nesprávný tlak vzduchu. 4. Vadná tryska nebo elektroda. 5. Nízký prùtok vzduchu. D. Dvojitý oblouk. (Poškozený otvor trysky.) 1. Nízký tlak vzduchu. 2. Poškozená øezací tryska. 3. Uvolnìná øezací tryska. 4. Silnì potøísnìná tryska. E. Nestejnomìrný oblouk. 1. Poškozená øezací tryska nebo opotøebovaná elektroda. F. Nestálé øezné podmínky. 1. Nesprávná øezná rychlost. 2. Uvolnìný kabel nebo pøívodní hadice. 3. Elektroda nebo øezací tryska jsou ve špatném stavu. G. Hlavní oblouk nehoøí. 1. Opotøebovaná elektroda. 2. Uvolnìné kontakty. 3. Pracovní kabel není pøipojen. H. Nízká životnost spotøebních souèástek. 1. Nesprávný tlak vzduchu. 2. Zneèištìný zdroj vzduchu. 3. Nízký prùtok vzduchu. 27
