1 ADSL USB Modem Easy Start (manuál) Verze 1.4 Obsah Úvod a obsah...1 Bezpečnostní instrukce O tomto manuálu Obsah balení Systémové požadavky Čelní indikátory Instalace modemu Připojení na internet... 7 Záruční list...8 Poznámky...9 Podporuje Windows 98 / 98 SE, Windows Me, Windows XP a Windows 2000 strana 1 ze 9

........3 Čelní indikátory..............4 Instalace modemu...... 4 Připojení na internet.

2 Bezpečnostní instrukce Modem uchovávejte v suchém prostředí mimo dosah přímého slunečního záření a tepelného zdroje. Nepoužívejte modem při zvýšeném riziku poškození bleskem. Pro zamezení vzniku požáru používejte pouze předepsané a schválené kabely. Níže uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Záruka se nevztahuje na závady způsobené nesprávným používáním, přetížením elektrické rozvodné sítě, zkratem, bleskem apod. O tomto manuálu Tento manuál obsahuje informace o nastavení vašeho ADSL USB modemu a popisuje základní kroky instalace. Je důležité dodržet pořadí jednotlivých kroků instalace! strana 2 ze 9

Níže uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem.

3 Obsah balení V případě nekompletnosti balení kontaktujte prosím Všeho prodejce / dodavatele. ADSL USB Modem Instalační CD USB kabel Manuál Telefonní kabel RJ11-RJ45 Rozbočovač Telefonní kabel RJ11-RJ11 Pozn.: Rozbočovač a kabely je možno zakoupit také nezávisle. Typy kabelů se mohou lišit v závislosti na místních podmínkách. Systémové požadavky PC-based computer, min. Pentium 233 processor 32MB RAM 20MB hard disk (systémové soubory a ovladač modemu) volný USB Port CD-ROM mechanika Windows 98 / 98 SE / Windows Me / Windows XP / Windows 2000 strana 3 ze 9

: Rozbočovač a kabely je možno zakoupit také nezávisle. Typy kabelů se mohou lišit v závislosti na místních podmínkách.

4 Čelní indikátory ADSL DATA PWR Indikátory ukazují následující stav: PWR: rozsvítí se při napájení z USB portu Vašeho počítače ADSL: rozsvítí se při sestavení ADSL spojení DATA: bliká při příjmu a odesílání dat Instalace modemu Pozn.: Uživatelé Windows 98 / 98 SE mohou být požádáni o vložení instalačního CD ROM Windows 98/98 SE. USB rozhraní rozhraní RJ45 kabel RJ11 Telefonní zásuvka na zdi kabel RJ11 -RJ45 ISDN rozbočovač USB rozhraní kabel RJ11 USB kabel Telefon Zadní stěna počítače strana 4 ze 9

: Uživatelé Windows 98 / 98 SE mohou být požádáni o vložení instalačního CD ROM Windows 98/98 SE.

5 Dodržte prosím následující postup zapojení: 1. Pomocí kabelu s červenými štítky (RJ11-RJ45) propojte rozhraní SPLITTER modemu s rozhraním DSL rozbočovače. V případě, že nepoužívánte telefonní přístroj, není rozbočovač nutný a modem propojte tímto kabelem přímo s telefonní zásuvkou na zdi. Kroky 2 a 3 můžete v tomto případě vynechat. 2. Pomocí kabelu se zelenými štítky (RJ11-RJ11) propojte rozhraní LINE rozbočovače s telefonní zásuvkou na zdi. 3. Kabelem RJ11-RJ11 (není součástí tohoto balíčku) propojte telefon nebo NT s rozhraním PHONE rozbočovače. 4. Modem s počítačem prozatím NEPROPOJUJTE budete k tomu vyzváni instalačním programem až PO RESTARTU POČÍTAČE. 5. Zapněte počítač a po jeho nastartování vložte instalační CD ROM do mechaniky. 6. V případě, že se instalace nespustí automaticky, spusťte program Setup.exe z instalačního CD ROM. 7. Zobrazí se Vám okno pro volbu jazyka. Vyberte Czech a klikněte na tlačítko OK. 8. Zobrazí se Vám uvítací okno instalace. Klikněte na tlačítko tlačítko Další a vyčkejte než proběhne instalace ovladače její stav je zobrazen v dalším okně. strana 5 ze 9

a 3 můžete v tomto případě vynechat. 2. Pomocí kabelu se zelenými štítky (RJ11-RJ11) propojte rozhraní LINE rozbočovače s telefonní zásuvkou na zdi. 3. Kabelem RJ11-RJ11 (není součástí tohoto balíčku) propojte telefon nebo NT s rozhraním PHONE rozbočovače.

6 9. Klikněte na tlačítko Dokončit pro dokončení instalace a restart počítače. 10. Po restartu počítače Vás instalační program vyzve k připojení USB Modemu. Propojte modem s počítačem pomocí USB kabelu se šedými štítky. Informační okno zmizí. strana 6 ze 9

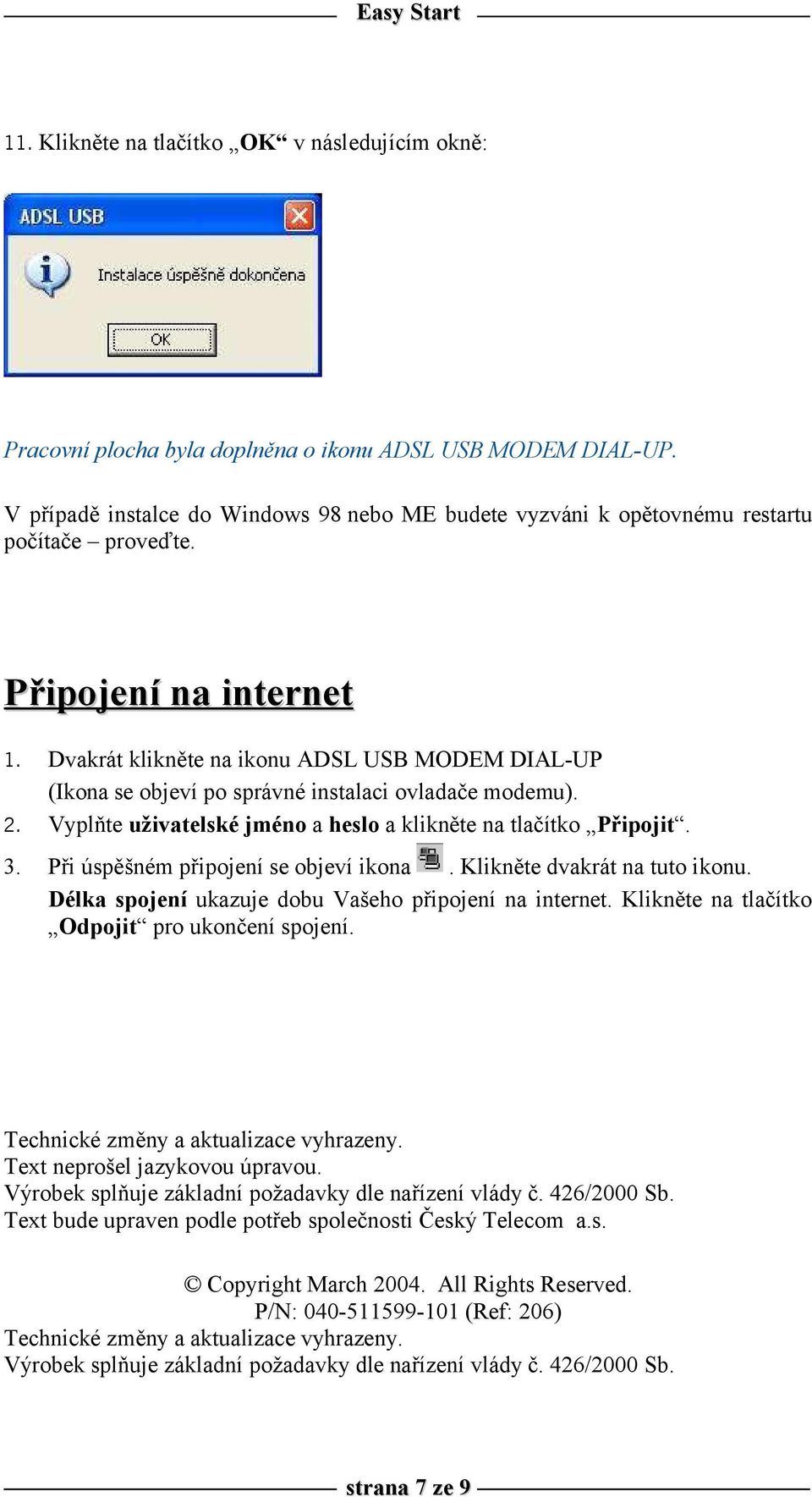

7 11. Klikněte na tlačítko OK v následujícím okně: Pracovní plocha byla doplněna o ikonu ADSL USB MODEM DIAL-UP. V případě instalce do Windows 98 nebo ME budete vyzváni k opětovnému restartu počítače proveďte. Připojení na internet 1. Dvakrát klikněte na ikonu ADSL USB MODEM DIAL-UP (Ikona se objeví po správné instalaci ovladače modemu). 2. Vyplňte uživatelské jméno a heslo a klikněte na tlačítko Připojit. 3. Při úspěšném připojení se objeví ikona. Klikněte dvakrát na tuto ikonu. Délka spojení ukazuje dobu Vašeho připojení na internet. Klikněte na tlačítko Odpojit pro ukončení spojení. Technické změny a aktualizace vyhrazeny. Text neprošel jazykovou úpravou. Výrobek splňuje základní požadavky dle nařízení vlády č. 426/2000 Sb. Text bude upraven podle potřeb společnosti Český Telecom a.s. Copyright March All Rights Reserved. P/N: (Ref: 206) Technické změny a aktualizace vyhrazeny. Výrobek splňuje základní požadavky dle nařízení vlády č. 426/2000 Sb. strana 7 ze 9

Dvakrát klikněte na ikonu ADSL USB MODEM DIAL-UP (Ikona se objeví po správné instalaci ovladače modemu). 2. Vyplňte uživatelské jméno a heslo a klikněte na tlačítko Připojit. 3.

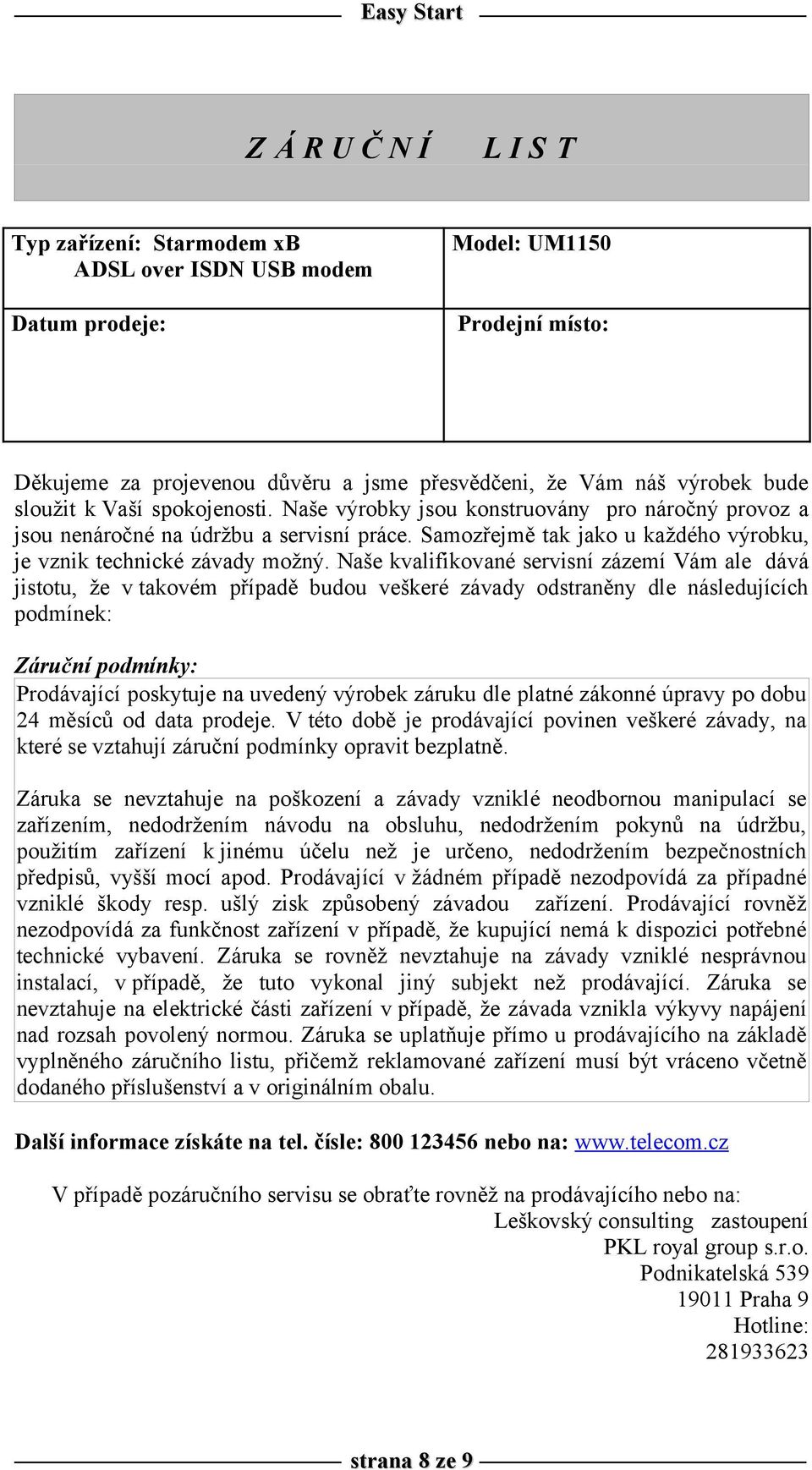

8 Z Á R U Č N Í L I S T Typ zařízení: Starmodem xb ADSL over ISDN USB modem Model: UM1150 Datum prodeje: Prodejní místo: Děkujeme za projevenou důvěru a jsme přesvědčeni, že Vám náš výrobek bude sloužit k Vaší spokojenosti. Naše výrobky jsou konstruovány pro náročný provoz a jsou nenáročné na údržbu a servisní práce. Samozřejmě tak jako u každého výrobku, je vznik technické závady možný. Naše kvalifikované servisní zázemí Vám ale dává jistotu, že v takovém případě budou veškeré závady odstraněny dle následujících podmínek: Záruční podmínky: Prodávající poskytuje na uvedený výrobek záruku dle platné zákonné úpravy po dobu 24 měsíců od data prodeje. V této době je prodávající povinen veškeré závady, na které se vztahují záruční podmínky opravit bezplatně. Záruka se nevztahuje na poškození a závady vzniklé neodbornou manipulací se zařízením, nedodržením návodu na obsluhu, nedodržením pokynů na údržbu, použitím zařízení k jinému účelu než je určeno, nedodržením bezpečnostních předpisů, vyšší mocí apod. Prodávající v žádném případě nezodpovídá za případné vzniklé škody resp. ušlý zisk způsobený závadou zařízení. Prodávající rovněž nezodpovídá za funkčnost zařízení v případě, že kupující nemá k dispozici potřebné technické vybavení. Záruka se rovněž nevztahuje na závady vzniklé nesprávnou instalací, v případě, že tuto vykonal jiný subjekt než prodávající. Záruka se nevztahuje na elektrické části zařízení v případě, že závada vznikla výkyvy napájení nad rozsah povolený normou. Záruka se uplatňuje přímo u prodávajícího na základě vyplněného záručního listu, přičemž reklamované zařízení musí být vráceno včetně dodaného příslušenství a v originálním obalu. Další informace získáte na tel. čísle: nebo na: V případě pozáručního servisu se obraťte rovněž na prodávajícího nebo na: Leškovský consulting zastoupení PKL royal group s.r.o. Podnikatelská Praha 9 Hotline: strana 8 ze 9

Naše kvalifikované servisní zázemí Vám ale dává jistotu, že v takovém případě budou veškeré závady odstraněny dle následujících podmínek: Záruční podmínky: Prodávající poskytuje na uvedený výrobek

9 Poznámky: Prohlášení o shodě: strana 9 ze 9
