Obsah balení. Bezdrátový router AC1200 Model R6100 Instalační příručka

Transkript

1 Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být bez oznámení změněny. NETGEAR, Inc. Všechna práva vyhrazena. Prohlášení o shodě Aktuální Prohlášení o shodě pro EU najdete na webové stránce Prohlášení o shodě s příslušnými zákony a předpisy najdete na adrese: Před připojením zdroje napájení si přečtěte prohlášení o shodě s příslušnými předpisy. Bezdrátový router AC1200 Model R6100 Instalační příručka Obsah balení Balení by mělo obsahovat následující položky. Pokud je některá z položek chybná, poškozená či schází, obraťte se na prodejce společnosti NETGEAR. Kabel sítě Ethernet NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Bezdrátový router R6100 Napájecí adaptér V některých zemích je součástí balení disk Resource CD. Srpen 2014

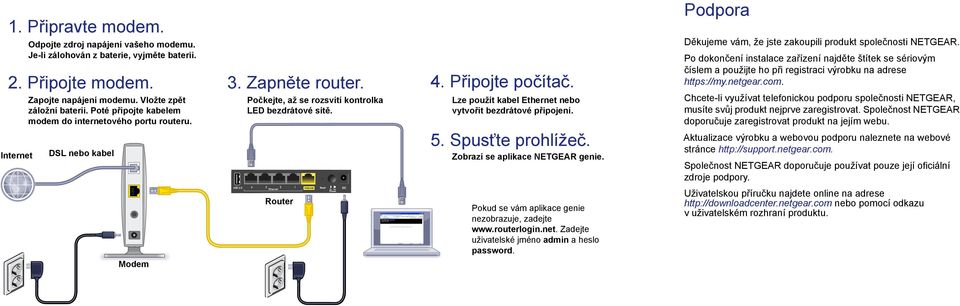

2 1. Připravte modem. Odpojte zdroj napájení vašeho modemu. Je-li zálohován z baterie, vyjměte baterii. 2. Připojte modem. Internet Zapojte napájení modemu. Vložte zpět záložní baterii. Poté připojte kabelem modem do internetového portu routeru. DSL nebo kabel 3. Zapněte router. Počkejte, až se rozsvítí kontrolka LED bezdrátové sítě. 4. Připojte počítač. Lze použít kabel Ethernet nebo vytvořit bezdrátové připojení. 5. Spusťte prohlížeč. Zobrazí se aplikace NETGEAR genie. Podpora Děkujeme vám, že jste zakoupili produkt společnosti NETGEAR. Po dokončení instalace zařízení najděte štítek se sériovým číslem a použijte ho při registraci výrobku na adrese Chcete-li využívat telefonickou podporu společnosti NETGEAR, musíte svůj produkt nejprve zaregistrovat. Společnost NETGEAR doporučuje zaregistrovat produkt na jejím webu. Aktualizace výrobku a webovou podporu naleznete na webové stránce Společnost NETGEAR doporučuje používat pouze její oficiální zdroje podpory. Modem Router Pokud se vám aplikace genie nezobrazuje, zadejte Zadejte uživatelské jméno admin a heslo password. Uživatelskou příručku najdete online na adrese nebo pomocí odkazu v uživatelském rozhraní produktu.

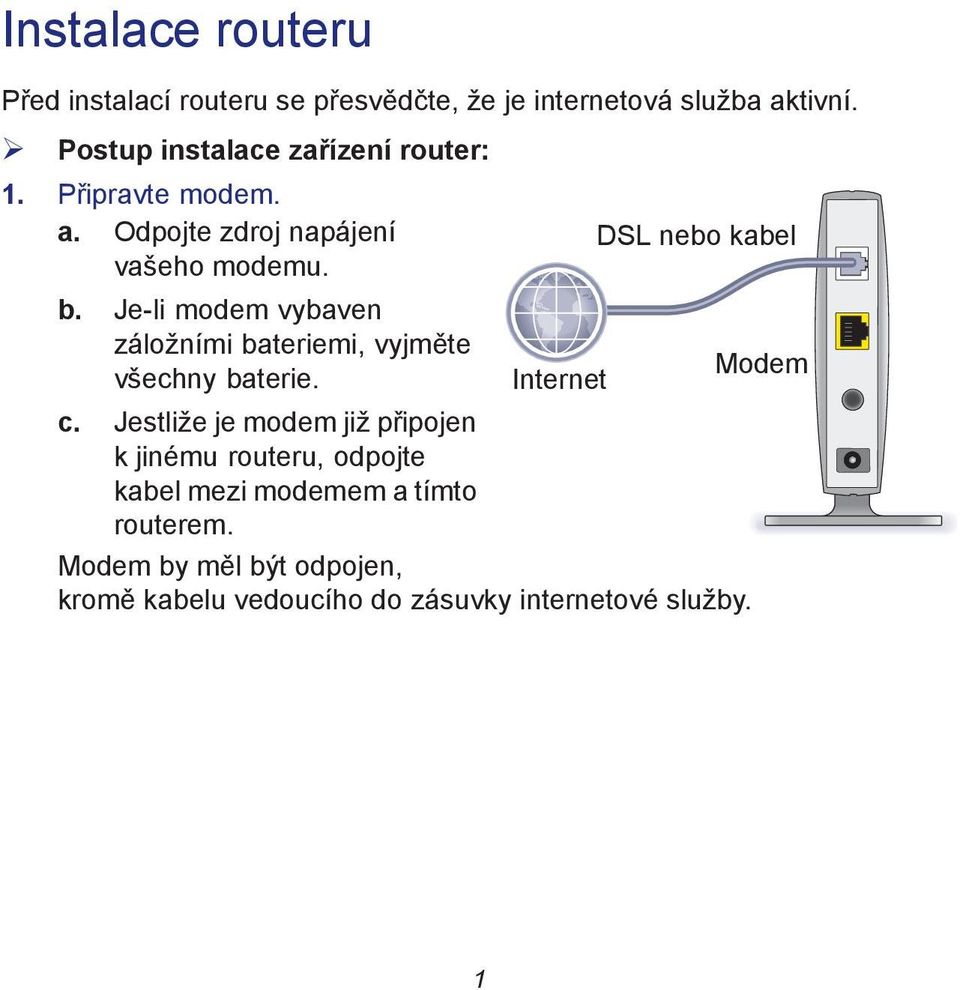

3 Instalace routeru Před instalací routeru se přesvědčte, že je internetová služba aktivní. Postup instalace zařízení router: 1. Připravte modem. a. Odpojte zdroj napájení vašeho modemu. DSL nebo kabel b. Je-li modem vybaven záložními bateriemi, vyjměte všechny baterie. Internet Modem c. Jestliže je modem již připojen k jinému routeru, odpojte kabel mezi modemem a tímto routerem. Modem by měl být odpojen, kromě kabelu vedoucího do zásuvky internetové služby. 1

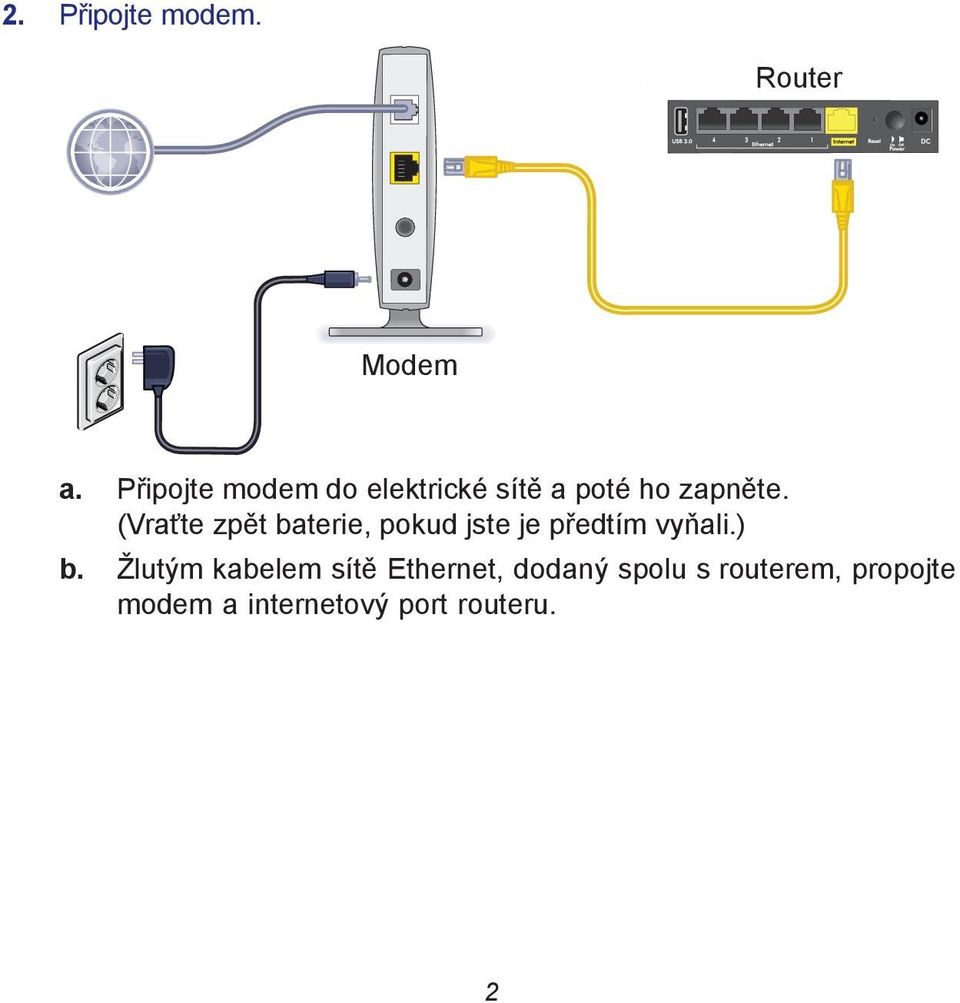

4 2. Připojte modem. Router Modem a. Připojte modem do elektrické sítě a poté ho zapněte. (Vraťte zpět baterie, pokud jste je předtím vyňali.) b. Žlutým kabelem sítě Ethernet, dodaný spolu s routerem, propojte modem a internetový port routeru. 2

5 3. Zapojte napájení routeru. Vypínač a. Připojte napájecí adaptér k routeru a připojte napájecí adaptér do zásuvky rozvodu elektřiny. b. Počkejte, až se kontrolka bezdrátové sítě na předním panelu rozsvítí. Pokud nesvítí žádné kontrolky LED, stiskněte vypínač napájení na zadním panelu routeru. 3

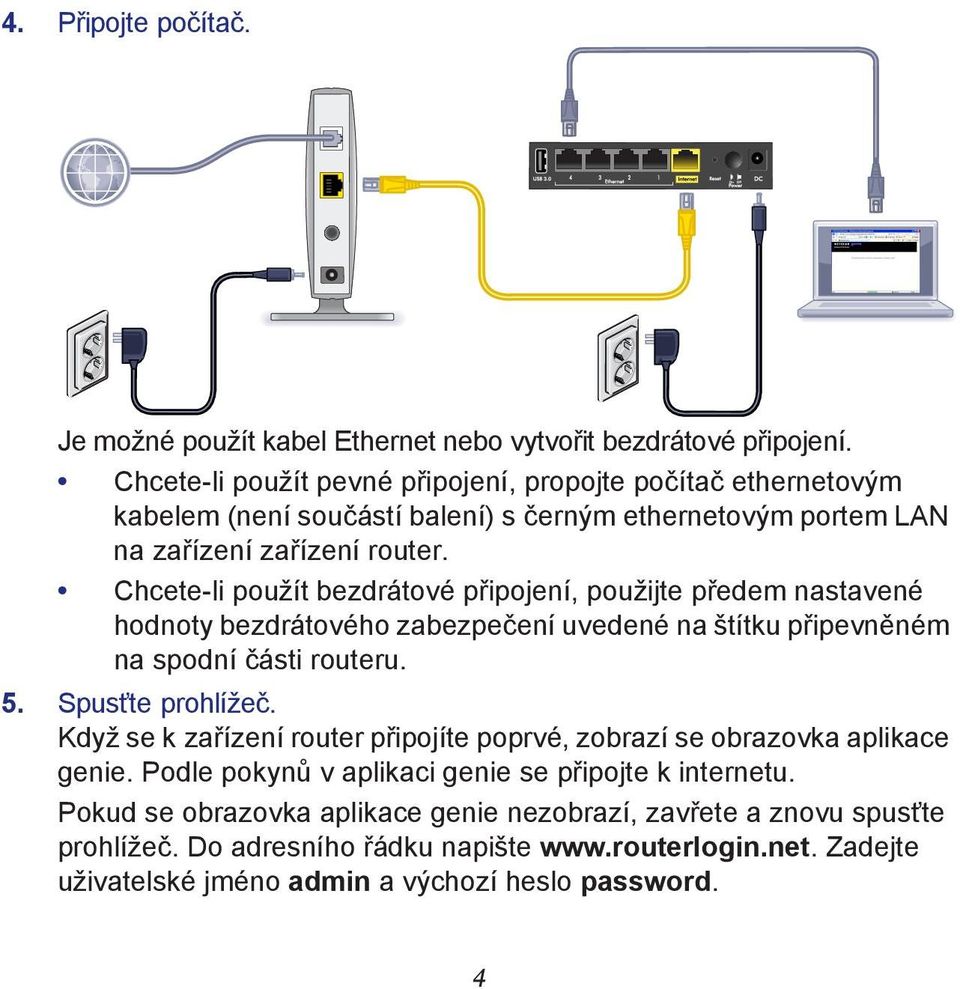

6 4. Připojte počítač. Je možné použít kabel Ethernet nebo vytvořit bezdrátové připojení. Chcete-li použít pevné připojení, propojte počítač ethernetovým kabelem (není součástí balení) s černým ethernetovým portem LAN na zařízení zařízení router. Chcete-li použít bezdrátové připojení, použijte předem nastavené hodnoty bezdrátového zabezpečení uvedené na štítku připevněném na spodní části routeru. 5. Spusťte prohlížeč. Když se k zařízení router připojíte poprvé, zobrazí se obrazovka aplikace genie. Podle pokynů v aplikaci genie se připojte k internetu. Pokud se obrazovka aplikace genie nezobrazí, zavřete a znovu spusťte prohlížeč. Do adresního řádku napište Zadejte uživatelské jméno admin a výchozí heslo password. 4

7 Pokud se nezobrazí aplikace NETGEAR genie Zkontrolujte, zda je počítač připojen k jednomu ze čtyř ethernetových portů sítě LAN nebo bezdrátově k routeru. Zkontrolujte, zda router funguje na plný výkon a že kontrolka LED bezdrátové sítě svítí modře. Zavřete a znovu spusťte prohlížeč, abyste se ujistili, že se předchozí stránka vymaže z mezipaměti. Poté zadejte adresu Pokud má počítač nastavenou statickou či pevnou adresu IP (což není běžný případ), změňte nastavení tak, aby adresu IP získával počítač automaticky z routeru. Předem nastavené zabezpečení bezdrátové sítě Tento výrobek má jedinečný název bezdrátové sítě (SSID) a síťový klíč (heslo). Výchozí název SSID a heslo jsou generovány jedinečným způsobem pro každé zařízení (obdobně jako sériové číslo), aby chránily a maximalizovaly vaši bezpečnost v bezdrátové síti. Tyto informace jsou umístěny na štítku připevněném na spodní části výrobku. 5

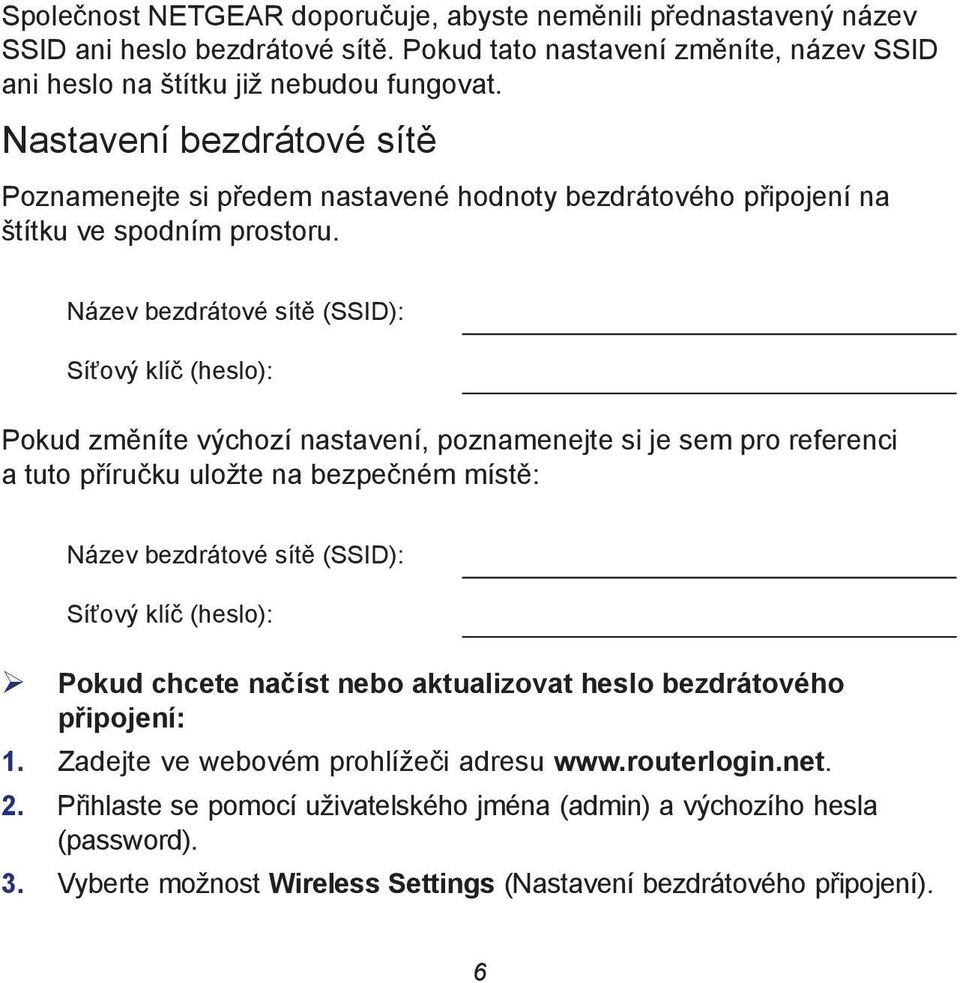

8 Společnost NETGEAR doporučuje, abyste neměnili přednastavený název SSID ani heslo bezdrátové sítě. Pokud tato nastavení změníte, název SSID ani heslo na štítku již nebudou fungovat. Nastavení bezdrátové sítě Poznamenejte si předem nastavené hodnoty bezdrátového připojení na štítku ve spodním prostoru. Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud změníte výchozí nastavení, poznamenejte si je sem pro referenci a tuto příručku uložte na bezpečném místě: Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud chcete načíst nebo aktualizovat heslo bezdrátového připojení: 1. Zadejte ve webovém prohlížeči adresu 2. Přihlaste se pomocí uživatelského jména (admin) a výchozího hesla (password). 3. Vyberte možnost Wireless Settings (Nastavení bezdrátového připojení). 6

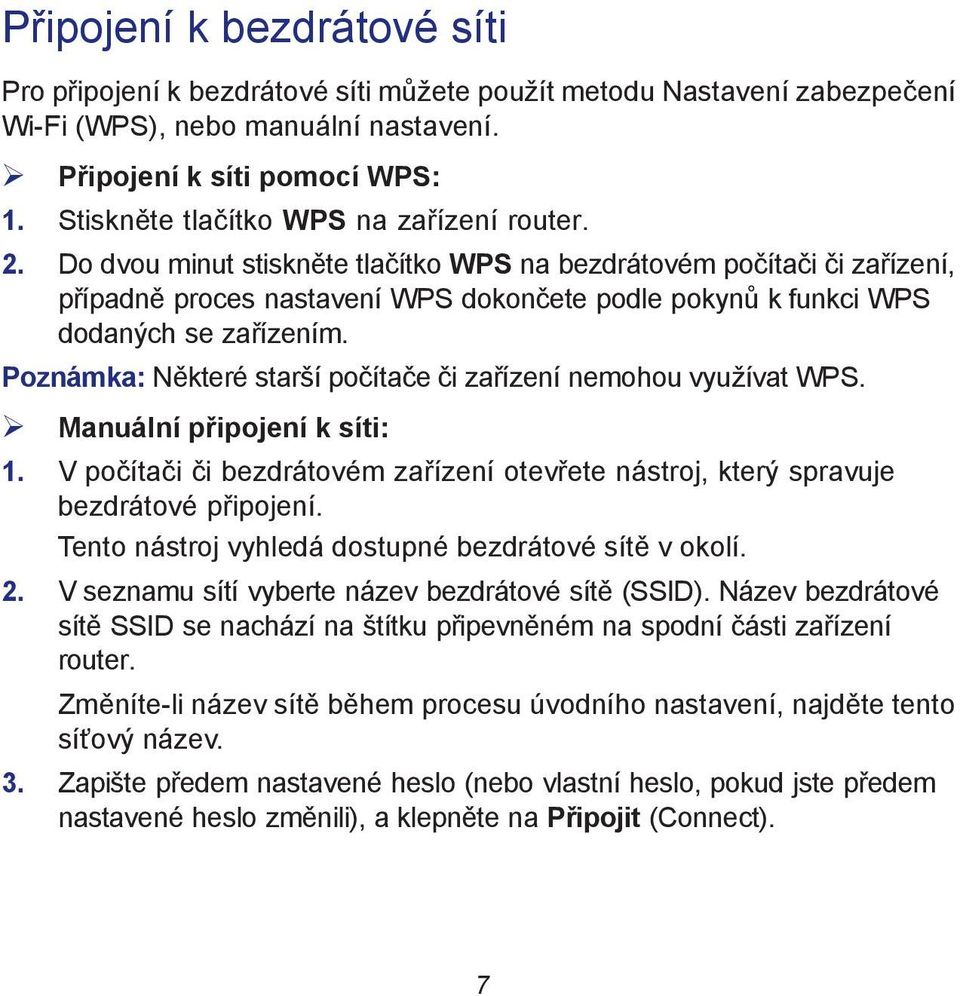

9 Připojení k bezdrátové síti Pro připojení k bezdrátové síti můžete použít metodu Nastavení zabezpečení Wi-Fi (WPS), nebo manuální nastavení. Připojení k síti pomocí WPS: 1. Stiskněte tlačítko WPS na zařízení router. 2. Do dvou minut stiskněte tlačítko WPS na bezdrátovém počítači či zařízení, případně proces nastavení WPS dokončete podle pokynů k funkci WPS dodaných se zařízením. Poznámka: Některé starší počítače či zařízení nemohou využívat WPS. Manuální připojení k síti: 1. V počítači či bezdrátovém zařízení otevřete nástroj, který spravuje bezdrátové připojení. Tento nástroj vyhledá dostupné bezdrátové sítě v okolí. 2. V seznamu sítí vyberte název bezdrátové sítě (SSID). Název bezdrátové sítě SSID se nachází na štítku připevněném na spodní části zařízení router. Změníte-li název sítě během procesu úvodního nastavení, najděte tento síťový název. 3. Zapište předem nastavené heslo (nebo vlastní heslo, pokud jste předem nastavené heslo změnili), a klepněte na Připojit (Connect). 7

10 Provedení změn v routeru Po nastavení zařízení router pomocí softwaru NETGEAR genie se můžete přihlásit k zařízení router a prohlédnout si jeho nastavení nebo jej případně upravit. Postup pro přihlášení k routeru: 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k routeru. 2. Do adresního řádku prohlížeče zapište adresu nebo Zobrazí se výzva k přihlášení. 3. Zadejte uživatelské jméno admin a heslo password. Zobrazí se jednoduchá domovská obrazovka. Postup změny hesla pro uživatele routeru: 1. Přihlaste se k routeru. 2. Na kartě ADVANCED (ROZŠÍŘENÉ) vyberte možnost Administration > Set Password (Správa > Nastavit heslo). 3. Zadejte staré heslo a poté dvakrát zadejte nové heslo. 4. Zaškrtněte políčko Enable Password Recovery (Povolit obnovení hesla). 5. Klikněte na Apply (Použít). 6. Při výzvě odpovězte na otázky. Odpovědi se uloží. 8

11 Obnovení zapomenutého hesla: Tuto funkci lze použít pouze v případě, že je povolené obnovení hesla. 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k routeru. 2. Do adresního řádku prohlížeče zapište adresu nebo 3. Po zobrazení přihlašovací obrazovky klepněte na Zrušit. Budete vyzváni k zadání uložených odpovědí, abyste se mohli přihlásit k routeru. Přístup ke službě ReadySHARE Úložiště USB můžete připojit k portu USB na zařízení zařízení router a sdílet jej v síti. Pro přístup k zařízení USB v systému Windows postupujte následovně: Vyberte možnost Start > Run (Start > Spustit) a do dialogového okna zadejte \\readyshare. Klikněte na OK. Otevřete prohlížeč a do adresního řádku zadejte \\readyshare. Otevřete My Network Places (Místa v síti) a do adresního řádku zadejte \\readyshare. 9

12 Na operačních systémech Mac postupujte takto: 1. Vyberte možnost Go > Connect to Server (Přejít > Připojit k serveru). 2. U položky Adresa serveru zadejte smb://readyshare. 3. Klepněte na možnost Connect (Připojit). Aplikace NETGEAR genie Stáhněte si bezplatnou aplikaci genie ze stránky Automaticky opraví běžné problémy se sítí a umožňuje snadnou správu domácího síťového připojení. Internet STATUS GOOD WiFi Connection STATUS Connected Router Settings Click here Network Map Number of devices 16 Parental Controls Click here ReadySHARE Click here 10

13 Další funkce Přístup k dalším funkcím, včetně rodičovské ochrany Live Parental Controls, měření síťového provozu, úložiště ReadySHARE, přístupu pro hosta a dalších, je k dispozici po přihlášení k routeru na webu 11
