3 Zapojení: Seznámení s Yakumo Power E-Net/Yakumo Power E-Net USB Power E-Net musí být propojen s PC nebo zařízením které má koncovku RJ45 popřípadě se na něm nachází následující obrázek. Power E-NET USB musí být zapojen k výstupu USB, který je označen tímto symbolem. Podporované operační systémy jsou: MS WINDOWS 98SE, ME, 2000, XP USB A připojte do PC ; USB B připojte k YAKUMO Power E-NET USB

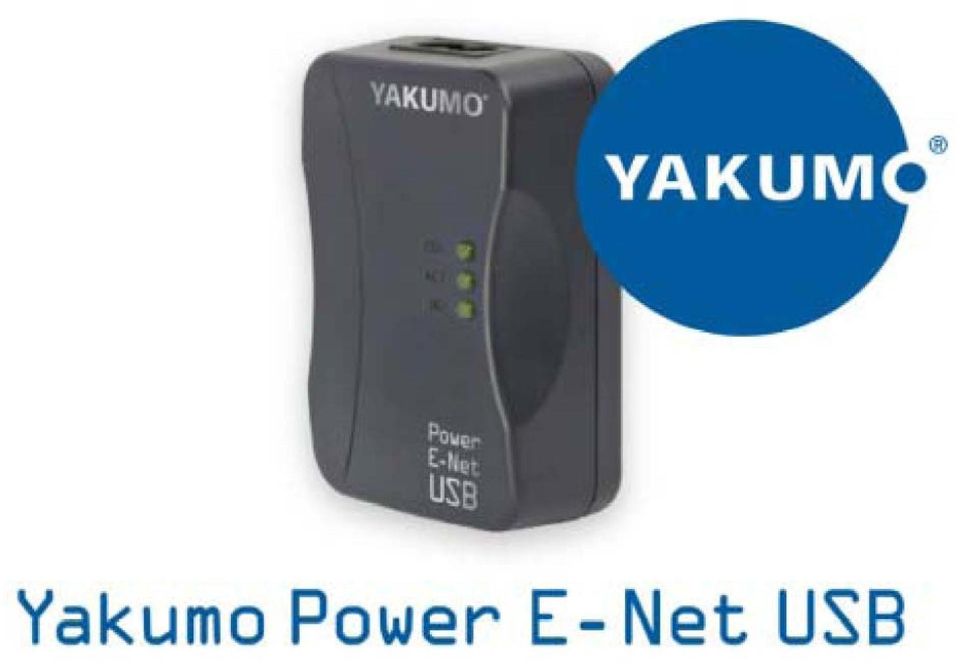

4 Yakumo Power E-Net/Yakumo Power E-Net USB s přední kontrolní panel Yakumo Power E-Net ETH-Link/ACT zelená Tato kontrolka svítí, pokud je zařízení propojeno s PC PL-Link zelená Kontrolka svítí, pokud je přístroj pod napětím. PL-ACT zelená Svítí pokud je zjištěn provoz na el.rozvodu PL-COL oranžová Signalizuje přetížení sítě Yakumo Power E-Net USB Link zelená Kontrolka svítí, pokud je přístroj pod napětím. ACT zelená Svítí pokud je zjištěn provoz na el.rozvodu COL oranžová Signalizuje přetížení sítě

5 Instalace softwaru a ovladačů Před připojením zařízení nainstalujte ovladače a software! Vložte CD do PC nebo do Notebooku. Pro instalaci nechte běžet průvodce, který se spustí z CD. Po celkové softwarové instalaci připojte zařízení k PC INSTALACE 1. Vložte CD do počítačové mechaniky a počkejte do automatického spuštění. Pokud se tak nestane, postupujte následovně: Klikněte na START zvolte SPUSTIT a zapište D:\setup.exe D - označuje CD mechaniku s CD. 2. Při instalaci budete upozorněni, že instalace bude započata. Stisknete NEXT. 3. na další obrazovce vám bude nabídnuta licenční smlouva k přečtení, pokud s ní souhlasíte vyberte I accept the terms in the license agreement a klikněte na tlačítko NEXT 4. na další obrazovce bude vyzváni k zadání uživatelského jména a organizace 5. pro počátek instalace klikněte na INSTALL 6. po úspěšném dokončení instalace stiskněte FINISH ukončete všechny ostatní aplikace a stiskněte YES. Tím dojde k restartu počítače Propojení Yakumo Power E-Net/Yakumo Power E-Net USB Před připojením zařízení instalujte software. propojte zařízení s PC, Routrem apod. zapojte zařízení do el. sítě.

6 Konfigurace V této části se dozvíte, jak nakonfigurovat zařízení Power E-Net Pro spuštění konfigurace stiskněte tuto ikonu na pracovní ploše. Ve spuštěném okně máte na výběr následující záložky: Device zobrazení připojeného hardwaru Network které zařízení je v dosahu sítě Security nastavení hesla zařízení Advanced možnost nastavení dalších zařízení About zobrazí verzi softwaru Device Stav zařízení Zařízení Stav připojení Zelená Žlutá Červená - maximální výkon - průměrný výkon - špatný stav Network Ukáže MAC adresu dosažitelných zařízení, a jejich rychlost.

7 Security Pro zabezpečení sítě a zařízení je možno zadat heslo. Toto heslo musí být v rozsahu 4 24 znaků. Advanced Umožní dálkovou správu dostupných zařízení typu Power E-Net

8 Bezpečnostní upozornění: Vzhledem k tomu, že se jedná o zařízení, které je připojeno k el.síti, dodržujte následují pokyny: Přečtěte všechny instrukce v tomto manuálu Nepoužívejte tento produkt v blízkosti vody Rozvod může být maximálně jištěn 16Amp pojistkou nebo jističem Nepokládejte nic na kabely ani na zařízení Nepoužívejte zařízení a jeho kabeláž v místě pohybu osob Zařízení musí být zapojeno přímo do zástrčky el. rozvodu. Podporované sítě jsou 120/220/230/240 V. Pouze odborný servis může provádět zásahy, opravy a otevření zařízení Vyhledejte odborný servis, pokud zařízení: Přišlo do kontaktu s vodou. Pokud zařízení nepracuje, nebo pracuje jinak než obvykle. Technická data: Datový tok: Dosah: Pracovní teplota: Spotřeba: až 14Mbps 1000 m 0 55C ; vlhkost 10% - 85% bez kondenzace 5w / 2,5 W USB Servis a záruka Servis V případě technických problémů s produkty Yakumo, kontaktujte hot-line GERMANY / (12 centů/minuta) pokud voláte z Deutsche Telekom. Záruka V případě reklamace kontaktuje hot-line GERMANY / (12 centů/minuta) pokud voláte z Deutsche Telekom. Zde se dohodnete jak dále postupovat. Neposílejte jakékoliv produkty firmy Yakumo bez RMA čísla, které vám přidělí HOT-LINE, jinak bude zboží vráceno bez opravy. Yakumo poskytuje dvouletou záruku. Záruka se vztahuje na technické problémy, v případě uznání záruky bude provedena oprava nebo výměna zboží. Pro uznání záruky je nutné doložit fakturu nebo doklad o koupi. Vyměněné části budou majetkem YAKUMO. Záruka se nevztahuje na poškození nevhodnou přepravou, násilím nebo paměťovou kartou popřípadě vnějšími vlivy. Záruka na spotřební materiál, jako je např. baterie, je 6 měsíců. V případě technických dotazů, navštivte stránky nebo pošlete na: informace@yakumo.com
