Předtím, než začnete ujistěte se, že dodávka samoinstalačního balíčku Vašeho ADSL modemu DSL-362T obsahuje všechny položky.

Transkript

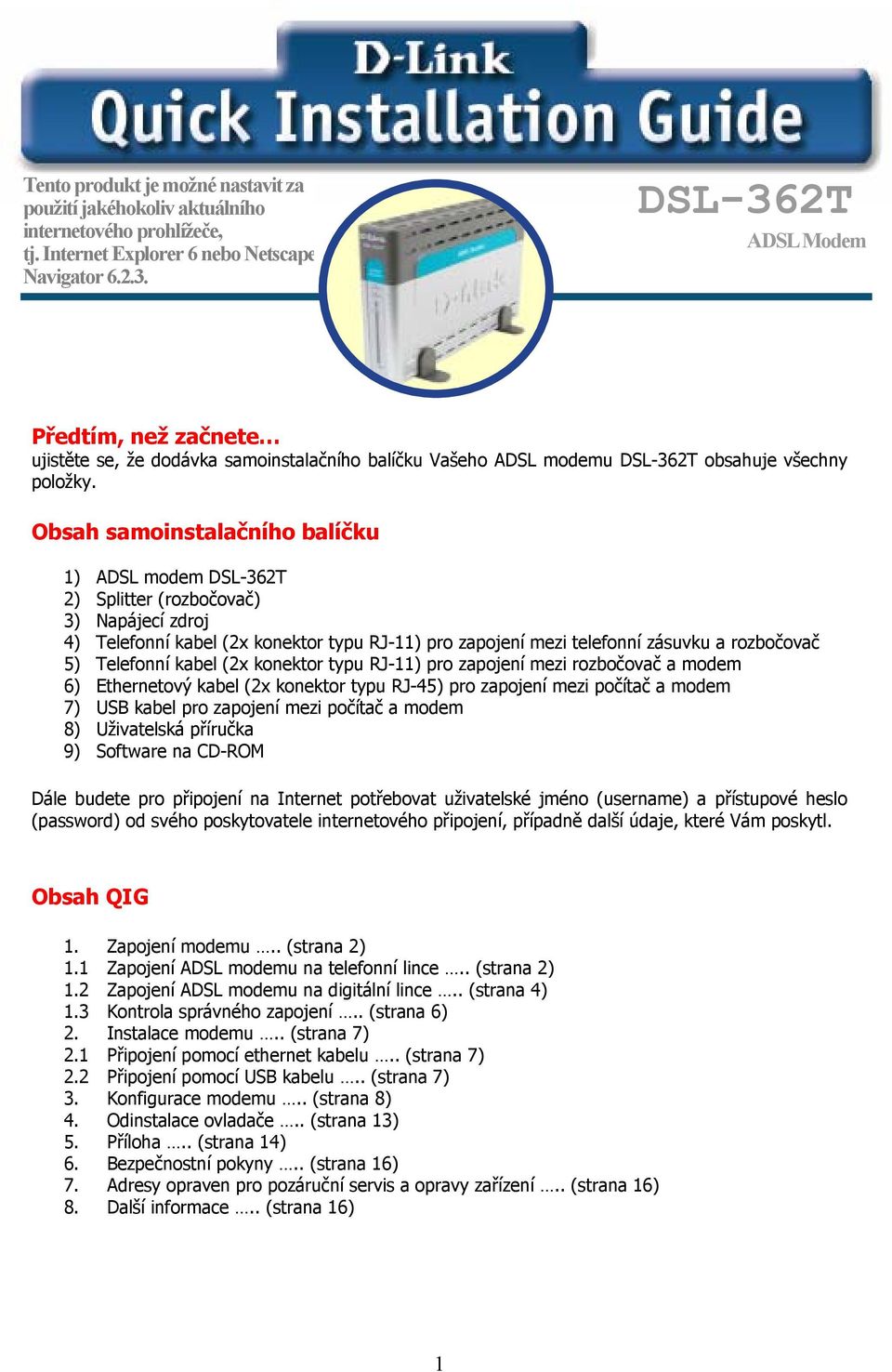

1 Tento produkt je možné nastavit za použití jakéhokoliv aktuálního internetového prohlížeče, tj. Internet Explorer 6 nebo Netscape Navigator DSL-362T ADSL Modem Předtím, než začnete ujistěte se, že dodávka samoinstalačního balíčku Vašeho ADSL modemu DSL-362T obsahuje všechny položky. Obsah samoinstalačního balíčku 1) ADSL modem DSL-362T 2) Splitter (rozbočovač) 3) Napájecí zdroj 4) Telefonní kabel (2x konektor typu RJ-11) pro zapojení mezi telefonní zásuvku a rozbočovač 5) Telefonní kabel (2x konektor typu RJ-11) pro zapojení mezi rozbočovač a modem 6) Ethernetový kabel (2x konektor typu RJ-45) pro zapojení mezi počítač a modem 7) USB kabel pro zapojení mezi počítač a modem 8) Uživatelská příručka 9) Software na CD-ROM Dále budete pro připojení na Internet potřebovat uživatelské jméno (username) a přístupové heslo (password) od svého poskytovatele internetového připojení, případně další údaje, které Vám poskytl. Obsah QIG 1. Zapojení modemu.. (strana 2) 1.1 Zapojení ADSL modemu na telefonní lince.. (strana 2) 1.2 Zapojení ADSL modemu na digitální lince.. (strana 4) 1.3 Kontrola správného zapojení.. (strana 6) 2. Instalace modemu.. (strana 7) 2.1 Připojení pomocí ethernet kabelu.. (strana 7) 2.2 Připojení pomocí USB kabelu.. (strana 7) 3. Konfigurace modemu.. (strana 8) 4. Odinstalace ovladače.. (strana 13) 5. Příloha.. (strana 14) 6. Bezpečnostní pokyny.. (strana 16) 7. Adresy opraven pro pozáruční servis a opravy zařízení.. (strana 16) 8. Další informace.. (strana 16) 1

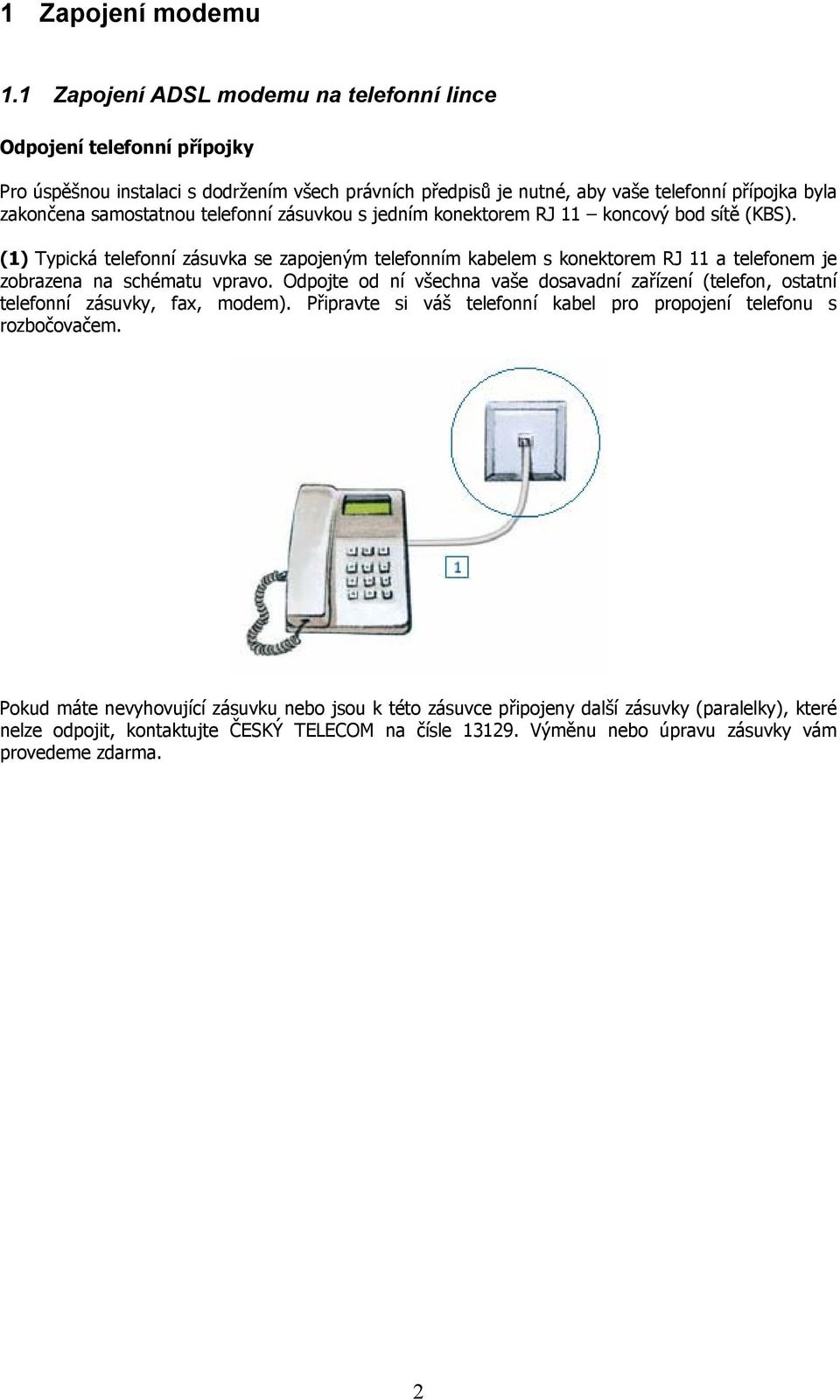

2 1 Zapojení modemu 1.1 Zapojení ADSL modemu na telefonní lince Odpojení telefonní přípojky Pro úspěšnou instalaci s dodržením všech právních předpisů je nutné, aby vaše telefonní přípojka byla zakončena samostatnou telefonní zásuvkou s jedním konektorem RJ 11 koncový bod sítě (KBS). (1) Typická telefonní zásuvka se zapojeným telefonním kabelem s konektorem RJ 11 a telefonem je zobrazena na schématu vpravo. Odpojte od ní všechna vaše dosavadní zařízení (telefon, ostatní telefonní zásuvky, fax, modem). Připravte si váš telefonní kabel pro propojení telefonu s rozbočovačem. Pokud máte nevyhovující zásuvku nebo jsou k této zásuvce připojeny další zásuvky (paralelky), které nelze odpojit, kontaktujte ČESKÝ TELECOM na čísle Výměnu nebo úpravu zásuvky vám provedeme zdarma. 2

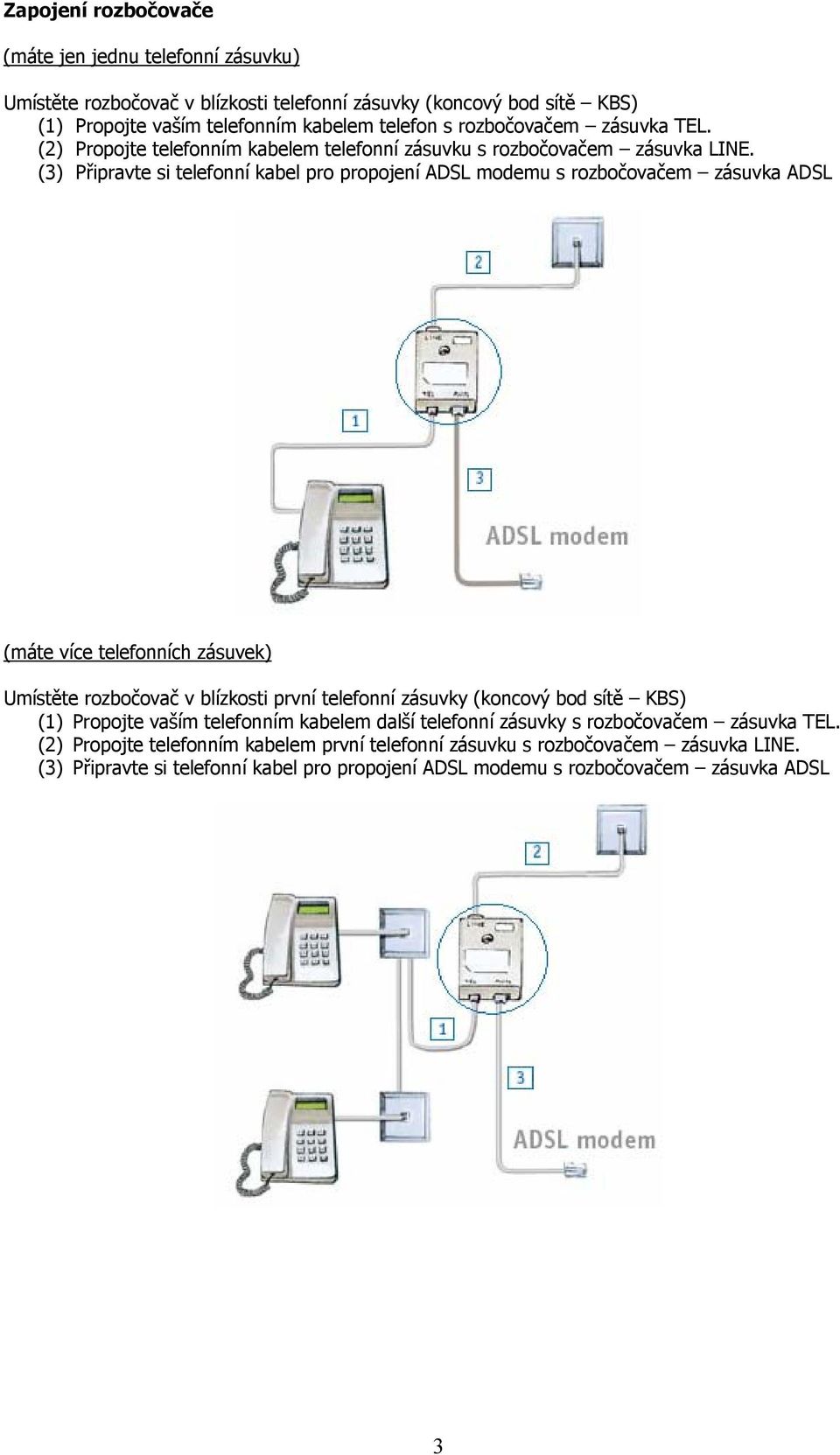

3 Zapojení rozbočovače (máte jen jednu telefonní zásuvku) Umístěte rozbočovač v blízkosti telefonní zásuvky (koncový bod sítě KBS) (1) Propojte vaším telefonním kabelem telefon s rozbočovačem zásuvka TEL. (2) Propojte telefonním kabelem telefonní zásuvku s rozbočovačem zásuvka LINE. (3) Připravte si telefonní kabel pro propojení ADSL modemu s rozbočovačem zásuvka ADSL (máte více telefonních zásuvek) Umístěte rozbočovač v blízkosti první telefonní zásuvky (koncový bod sítě KBS) (1) Propojte vaším telefonním kabelem další telefonní zásuvky s rozbočovačem zásuvka TEL. (2) Propojte telefonním kabelem první telefonní zásuvku s rozbočovačem zásuvka LINE. (3) Připravte si telefonní kabel pro propojení ADSL modemu s rozbočovačem zásuvka ADSL 3

4 1.2 Zapojení ADSL modemu na digitální lince Odpojení základní přípojky euroisdn2 Pro úspěšnou instalaci s dodržením všech právních předpisů je nutné, aby vaše základní přípojka euroisdn2 (typ A) byla zakončena samostatnou telefonní zásuvkou s jedním konektorem RJ 11 koncový bod sítě (KBS) a zakončením ISDN linky označeným NT. (1) Typická telefonní zásuvka se zapojeným telefonním kabelem s konektorem RJ 11, NT zařízením a telefonem je zobrazena na schématu vpravo. NT zařízení odpojte od telefonní zásuvky. Připravte si váš telefonní kabel pro propojení NT zařízení s rozbočovačem. Pokud máte nevyhovující zásuvku nebo jsou k této zásuvce připojeny další zásuvky (paralelky), které nelze odpojit, kontaktujte ČESKÝ TELECOM na čísle Výměnu nebo úpravu zásuvky vám provedeme zdarma. 4

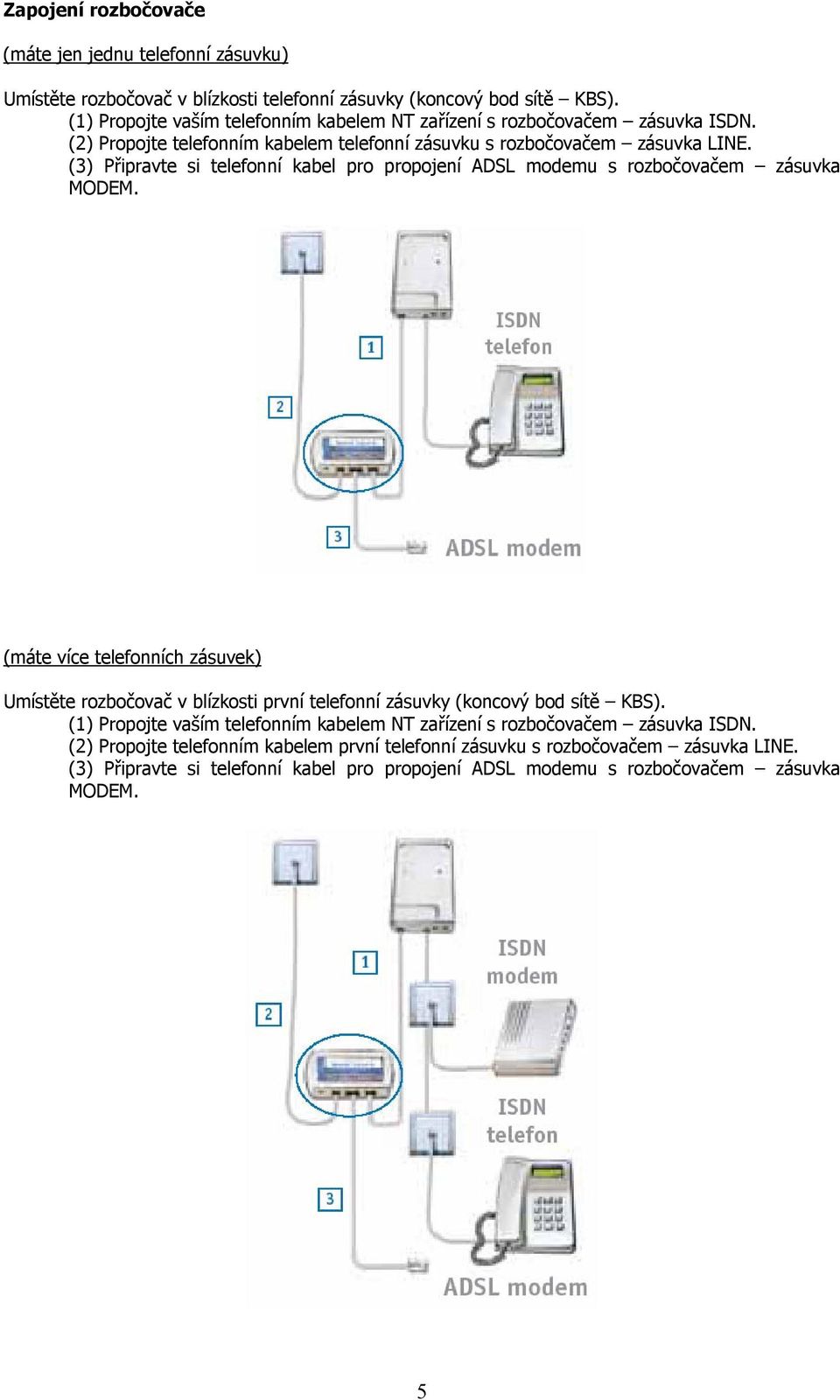

5 Zapojení rozbočovače (máte jen jednu telefonní zásuvku) Umístěte rozbočovač v blízkosti telefonní zásuvky (koncový bod sítě KBS). (1) Propojte vaším telefonním kabelem NT zařízení s rozbočovačem zásuvka ISDN. (2) Propojte telefonním kabelem telefonní zásuvku s rozbočovačem zásuvka LINE. (3) Připravte si telefonní kabel pro propojení ADSL modemu s rozbočovačem zásuvka MODEM. (máte více telefonních zásuvek) Umístěte rozbočovač v blízkosti první telefonní zásuvky (koncový bod sítě KBS). (1) Propojte vaším telefonním kabelem NT zařízení s rozbočovačem zásuvka ISDN. (2) Propojte telefonním kabelem první telefonní zásuvku s rozbočovačem zásuvka LINE. (3) Připravte si telefonní kabel pro propojení ADSL modemu s rozbočovačem zásuvka MODEM. 5

6 1.3 Kontrola správného zapojení Telefon kontrola funkčnosti telefonní/digitální linky Ve sluchátku vašeho telefonu/faxu musí být oznamovací tón. Vyzkoušejte si z něj zavolat a ověřte si kvalitu hovoru ve sluchátku. Neměla by se změnit proti stavu před instalací modemu. Možné závady není slyšet oznamovací tón z telefonu se ozývají rušivé zvuky (šum, praskot) z telefonu nelze uskutečnit volání Poznámka v průběhu instalace služeb Internet Expres a Internet Broadband může docházet k výpadkům telefonní linky digitální linka může být funkční až po 1 minutě po připojení NT k rozbočovači Pokud ani po opětovné kontrole zapojení podle příručky není funkční původní služba, volejte zdarma ohlašovnu poruch modem kontrola funkčnosti služeb Internet Expres a Internet Broadband Sledujte stav indikačních kontrolek na vašem modemu. Porovnejte jejich stav s popisem v dokumentaci výrobce k ADSL modemu. Modem by měl být v klidovém stavu. Možné závady na modemu nesvítí žádná kontrolka stav kontrolek neodpovídá klidovému stavu modemu počítač nenalezl modem Zjistíte-li nějaké nesrovnalosti, zkontrolujte znovu celý postup instalace a pokuste se problém vyřešit. Pokud se vám to nepodařilo, volejte zdarma Help Desk nebo placenou telefonní linku zákaznické podpory internet konfigurace připojení Podle dokumentace výrobce k ADSL modemu proveďte jeho konfiguraci a vyplňte přihlašovací údaje, které jste obdrželi při zakoupení samoinstalačního balíčku. 6

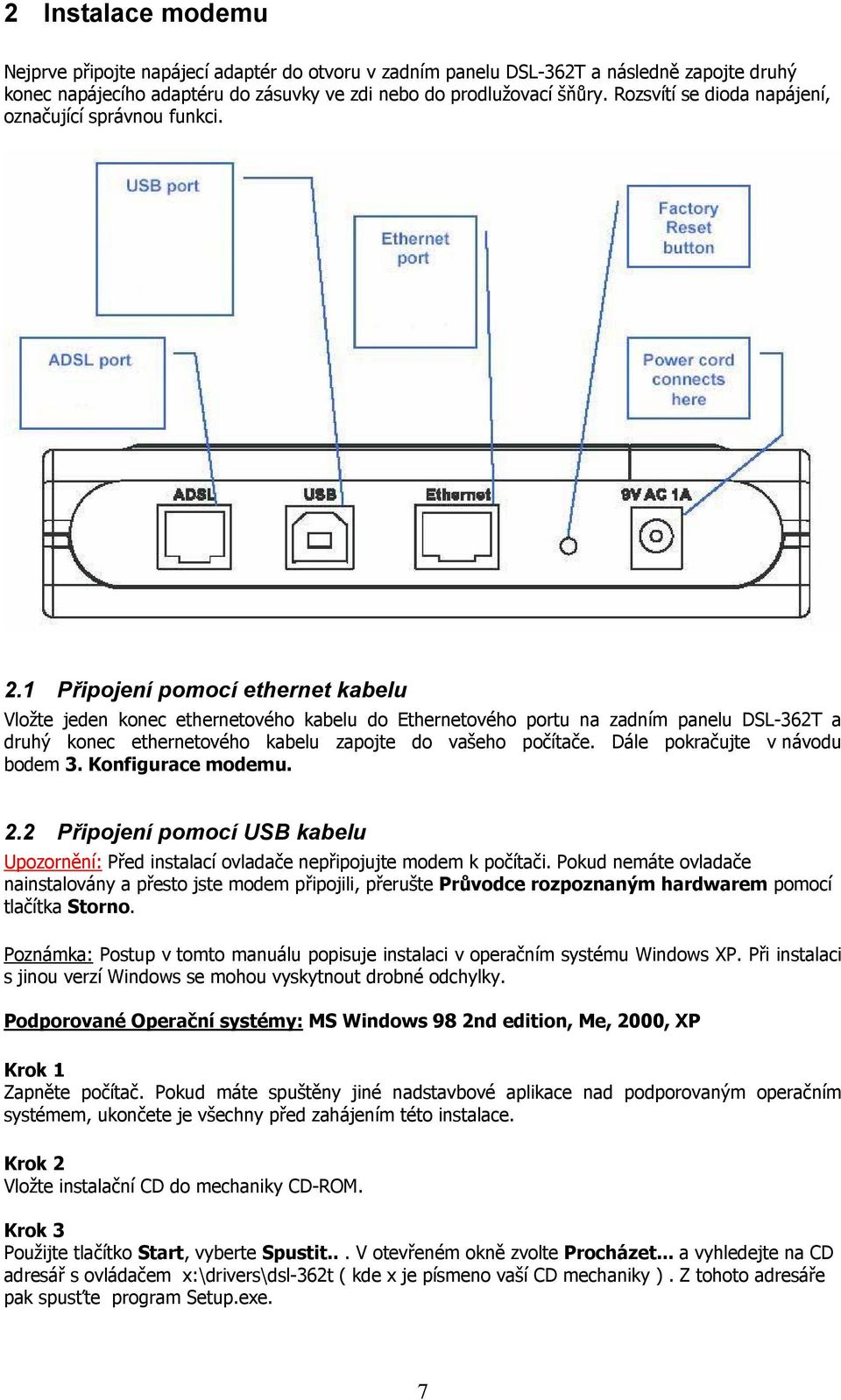

7 2 Instalace modemu Nejprve připojte napájecí adaptér do otvoru v zadním panelu DSL-362T a následně zapojte druhý konec napájecího adaptéru do zásuvky ve zdi nebo do prodlužovací šňůry. Rozsvítí se dioda napájení, označující správnou funkci. 2.1 Připojení pomocí ethernet kabelu Vložte jeden konec ethernetového kabelu do Ethernetového portu na zadním panelu DSL-362T a druhý konec ethernetového kabelu zapojte do vašeho počítače. Dále pokračujte v návodu bodem 3. Konfigurace modemu. 2.2 Připojení pomocí USB kabelu Upozornění: Před instalací ovladače nepřipojujte modem k počítači. Pokud nemáte ovladače nainstalovány a přesto jste modem připojili, přerušte Průvodce rozpoznaným hardwarem pomocí tlačítka Storno. Poznámka: Postup v tomto manuálu popisuje instalaci v operačním systému Windows XP. Při instalaci s jinou verzí Windows se mohou vyskytnout drobné odchylky. Podporované Operační systémy: MS Windows 98 2nd edition, Me, 2000, XP Krok 1 Zapněte počítač. Pokud máte spuštěny jiné nadstavbové aplikace nad podporovaným operačním systémem, ukončete je všechny před zahájením této instalace. Krok 2 Vložte instalační CD do mechaniky CD-ROM. Krok 3 Použijte tlačítko Start, vyberte Spustit... V otevřeném okně zvolte Procházet... a vyhledejte na CD adresář s ovládačem x:\drivers\dsl-362t ( kde x je písmeno vaší CD mechaniky ). Z tohoto adresáře pak spusťte program Setup.exe. 7

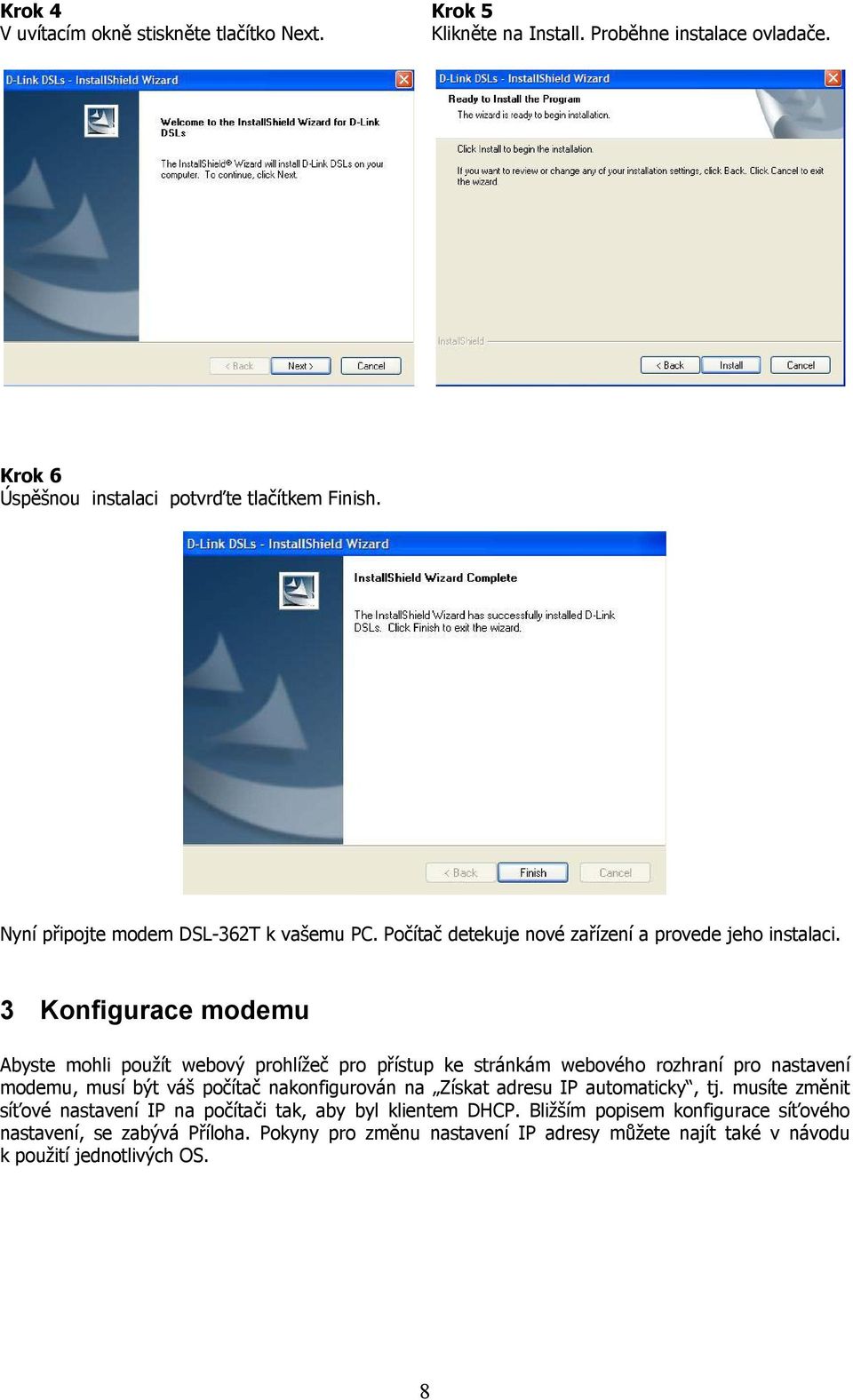

8 Krok 4 V uvítacím okně stiskněte tlačítko Next. Krok 5 Klikněte na Install. Proběhne instalace ovladače. Krok 6 Úspěšnou instalaci potvrďte tlačítkem Finish. Nyní připojte modem DSL-362T k vašemu PC. Počítač detekuje nové zařízení a provede jeho instalaci. 3 Konfigurace modemu Abyste mohli použít webový prohlížeč pro přístup ke stránkám webového rozhraní pro nastavení modemu, musí být váš počítač nakonfigurován na Získat adresu IP automaticky, tj. musíte změnit síťové nastavení IP na počítači tak, aby byl klientem DHCP. Bližším popisem konfigurace síťového nastavení, se zabývá Příloha. Pokyny pro změnu nastavení IP adresy můžete najít také v návodu k použití jednotlivých OS. 8

9 Krok 1 Spusťte webový prohlížeč a do pole URL adresy zadejte Pak stiskněte klávesu Enter nebo Return. Objeví se přihlašovací stránka. Zadejte admin do pole Login Name a admin do pole Password. Pak klikněte na Login. Krok 2 Po přihlášení se objeví okno Home. Klikněte na záložku Setup, abyste se dostali do menu Setup a nakonfigurovali modem. 9

10 Krok 3 V menu Setup klikněte na tlačítko Connection, abyste se dostali do konfiguračního menu pro připojení k Internetu. Krok 4 V menu Connection zadejte Username (jméno uživatele) a Password (heslo) používané pro ověření identity účtu u vašeho ISP (poskytovatele připojení k Internetu). Následně klikněte na tlačítko Apply. Pro uložení změn provedených v menu Connection klikněte na záložku Tools. 10

11 Krok 5 Nyní uložte právě provedené změny. Funkce uložení (Save) je přístupná z menu System Commands. Klikněte na tlačítko System Commands, aby se zobrazilo toto menu. Krok 6 Pro uložení nových nastavení klikněte na tlačítko Save All v menu System Commands. Po několika sekundách budou změny uloženy. 11

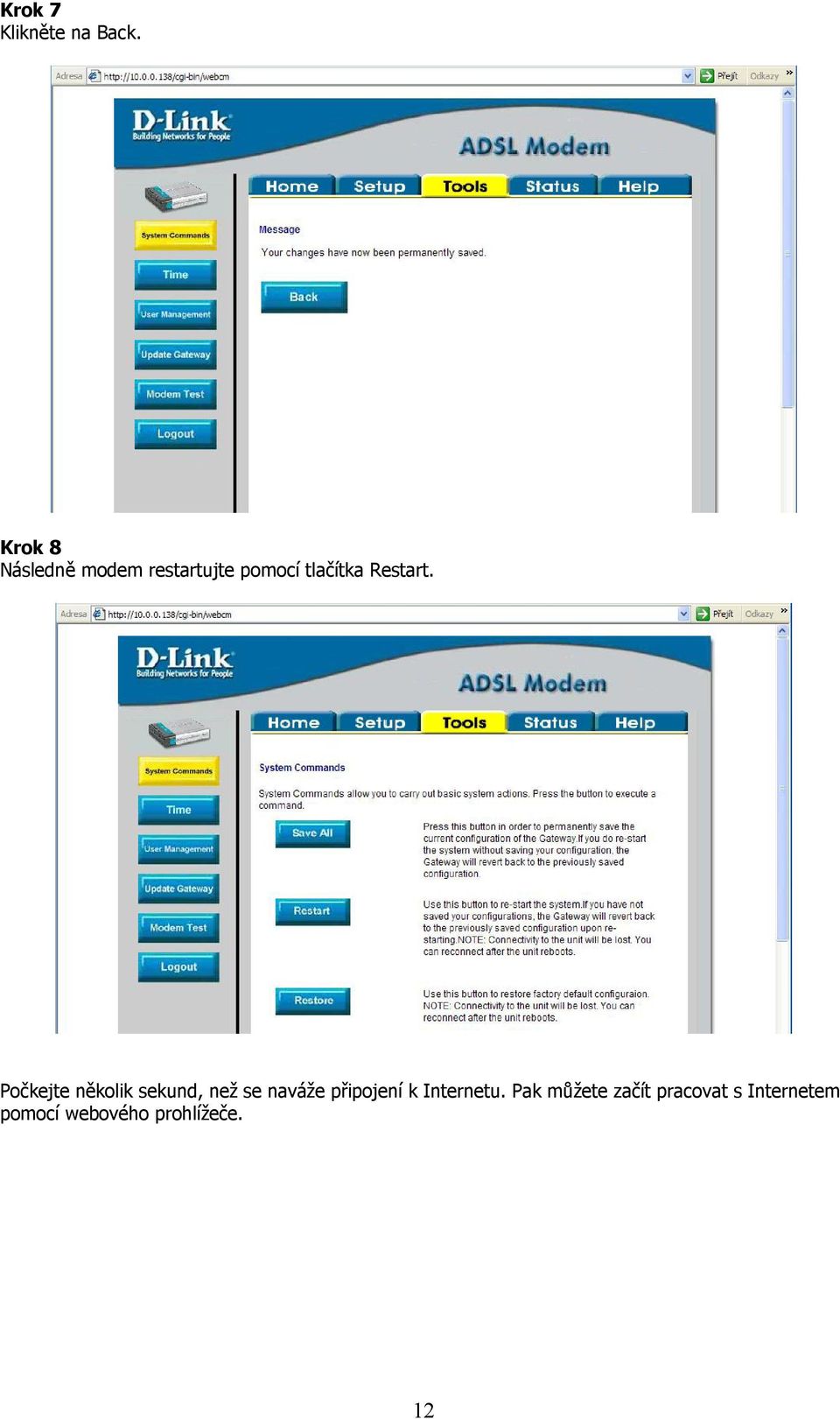

12 Krok 7 Klikněte na Back. Krok 8 Následně modem restartujte pomocí tlačítka Restart. Počkejte několik sekund, než se naváže připojení k Internetu. Pak můžete začít pracovat s Internetem pomocí webového prohlížeče. 12

13 4 Odinstalace ovladače V případě potřeby proveďte odinstalaci ovladače následujícím způsobem: 1. Vložte instalační CD ROM do mechaniky počítače. 2. použijte tlačítko Start, vyberte Spustit... V otevřeném okně zvolte Procházet... a zadejte cestu X:/drivers/dsl-362T/setup.exe, ( kde x je písmeno vaší CD mechaniky ). Klikněte na OK. 3. Objeví se následující okno, kde klikněte na OK. 4. Závěrečné okno potvrďte tlačítkem Finish Odinstalace je ukončena. 13

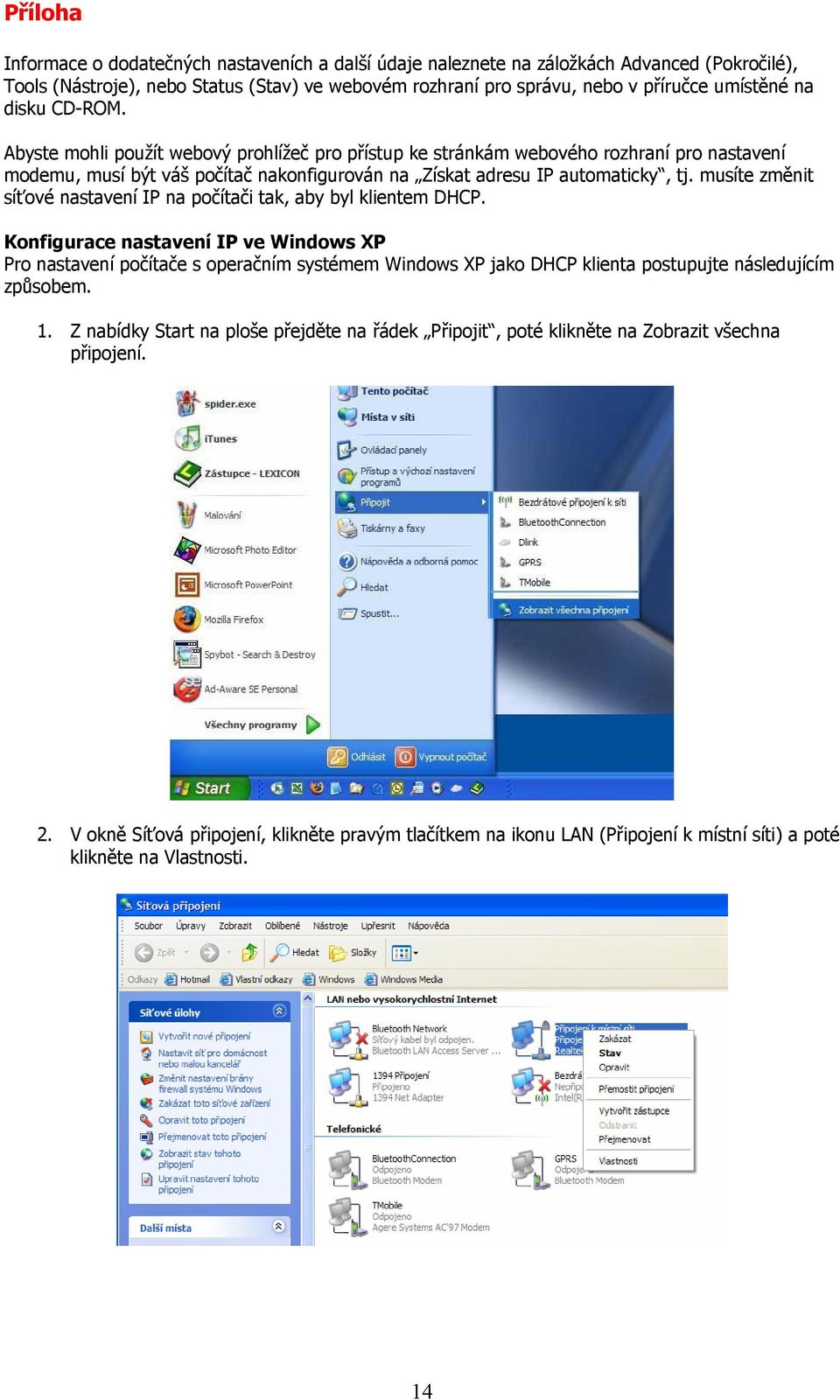

14 Příloha Informace o dodatečných nastaveních a další údaje naleznete na záložkách Advanced (Pokročilé), Tools (Nástroje), nebo Status (Stav) ve webovém rozhraní pro správu, nebo v příručce umístěné na disku CD-ROM. Abyste mohli použít webový prohlížeč pro přístup ke stránkám webového rozhraní pro nastavení modemu, musí být váš počítač nakonfigurován na Získat adresu IP automaticky, tj. musíte změnit síťové nastavení IP na počítači tak, aby byl klientem DHCP. Konfigurace nastavení IP ve Windows XP Pro nastavení počítače s operačním systémem Windows XP jako DHCP klienta postupujte následujícím způsobem. 1. Z nabídky Start na ploše přejděte na řádek Připojit, poté klikněte na Zobrazit všechna připojení. 2. V okně Síťová připojení, klikněte pravým tlačítkem na ikonu LAN (Připojení k místní síti) a poté klikněte na Vlastnosti. 14

15 3. Na záložce Obecné v okně Připojení k místní síti vlastnosti, vyberte Protokol sítě Internet (TCP/IP) v rámečku Toto připojení používá následující položky:" tím, že na něj jednou kliknete. Poté klikněte na tlačítko Vlastnosti. 4. Vyberte "Získat adresu IP automaticky" kliknutím na dané kolečko a potvrďte tlačítkem OK. Váš počítač je nyní připraven pro použití s DHCP serverem modemu. 15

16 Konfigurace protokolu DHCP ve Windows V Ovládacích panelech poklepejte na ikonu Síťová a telefonická připojení. 2. V okně Síťová a telefonická připojení, klepněte pravým tlačítkem myši na ikonu Připojení k místní síti a pak zvolte Vlastnosti. 3. V dialogovém okně Připojení místní sítě vlastnosti zvolte Protokol sítě Internet (TCP/IP) a klepněte na Vlastnosti. 4. V dialogovém okně Protokol sítě Internet (TCP/IP) vlastnosti klepněte na tlačítko označené Získat adresu IP automaticky. Konfigurace protokolu DHCP ve Windows ME 1. V Ovládacích panelech poklepejte na ikonu Síťová a telefonická připojení. 2. V okně Síťová a telefonická připojení klepněte pravým tlačítkem myši na ikonu Síť a pak zvolte Vlastnosti. 3. V dialogovém okně Vlastnosti sítě zvolte TCP/IP a klepněte na Vlastnosti. 4. V dialogovém okně Nastavení TCP/IP klepněte na možnost Získat adresu IP automaticky. 5. Dvakrát poklepejte na tlačítko OK pro potvrzení a uložení změn a pak zavřete Ovládací panely. Váš počítač je nyní připraven k používání DHCP serveru modemu. Konfigurace protokolu DHCP ve Windows 95 a Windows Otevřete okno Ovládací panely a pak klepněte na ikonu Síť. 2. Zvolte síťovou součást označenou TCP/IP a pak klepněte na Vlastnosti. 3. Pokud je protokol TCP/IP v seznamu uveden víckrát, zvolte položku odpovídající typu vaší síťové karty nebo adaptéru. 4. V dialogovém okně Vlastnosti TCP/IP klepněte na záložku IP adresa. 5. Klepněte na možnost Získat adresu IP automaticky. 6. Poklepejte na tlačítko OK pro potvrzení a uložení změn. Budete požádáni o restartování Windows. 7. Klepněte na tlačítko Ano. Po restartování je váš počítač připraven k používání DHCP serveru modemu. Bezpečnostní pokyny Před použitím přístroje doporučujeme pročíst si následující základní pokyny, aby se snížilo riziko úrazu, elektrického šoku nebo vzniku ohně. Zařízení je určeno pro provoz v místnosti s teplotami v rozmezí 5 C až 45 C. 1. Pozorně si přečtěte a dodržujte instrukce uvedené v manuálu. 2. Při čištění ADSL modem odpojte. Použijte vlhký hadřík, NEPOUŽÍVEJTE tekuté nebo aerosolové čisticí prostředky. 3. NEPOUŽÍVEJTE toto zařízení ve vlhkém prostředí. 4. Nepokládejte na připojené kabely předměty, které by je mohly poškodit. 5. Chraňte modem před znečištěním jakoukoliv tekutinou. 6. Pokud potřebujete servis, odpojte modem od telefonní sítě i od počítače a obraťte se na kvalifikovanou servisní organizaci Adresy opraven pro pozáruční servis a opravy zařízení Actebis computer, s.r.o. Zličín Business Centre Na Radosti 399 Praha 5 Zličín, Další informace D-Link tímto prohlašuje, že modem DSL-362T je ve shodě se základními požadavky a s dalšími příslušnými ustanovení Nařízení vlády č. 426/2000 Sb. 16
