1 Digitální fotorámeček Uţivatelský manuál

2 Obsah 1. Bezpečnostní opatření Seznámení s výrobkem Vlastnosti Specifikace Příslušenství Ovládací tlačítka Boční pohled Dálkový ovladač Příprava k zapnutí Stojan Vloţení baterie Připojení Provozní instrukce Zapnutí/vypnutí Digitálního fotorámečku Paměťové médium My Favorite Pouţívání Průzkumníka Přehrávání obrázků Přehrávání videa Přehrávání hudby Ostatní Nastavení Řešení problémů

3 1. Bezpečnostní opatření Pozor!!! Prosím, pozorně si přečtěte tento manuál a pečlivě jej uschovejte. Do budoucna v něm můţete nalézt řešení problémů souvisejících s provozem tohoto zařízení. Nevystavujte zařízení vodě, vlhkosti ani vysokým teplotám. Neumísťujte jej v blízkosti bazénů nebo v jiných místech, kde můţe přijít do styku s vodou Čistěte pouze navlhčeným hadříkem, nepouţívejte jakékoliv čistící přípravky. Z důvodu zabránění přehřátí zařízení a kvůli zajištění správné funkce zařízení nezakrývejte ţádné větrací otvory. Pouţívejte pouze příslušenství specifikované výrobcem. Nestoupejte na napájecí adaptér, kabel, nebo jeho koncovku. Hrozí nebezpečí elektrického šoku. Neopravujte toto zařízení sami. Otevření krytů se vystavujete nebezpečí elektrického šoku. Jakékoliv servisní zásahy přenechejte na kvalifikovaném servisním personálu. Prosím, odpojujte toto zařízení od elektrické sítě v případě bouřky, nebo je-li dlouhodobě nepouţíváno. Při manipulaci se zařízením netlačte na LCD displej. Nevystavujte zařízení ostrým předmětům. 3

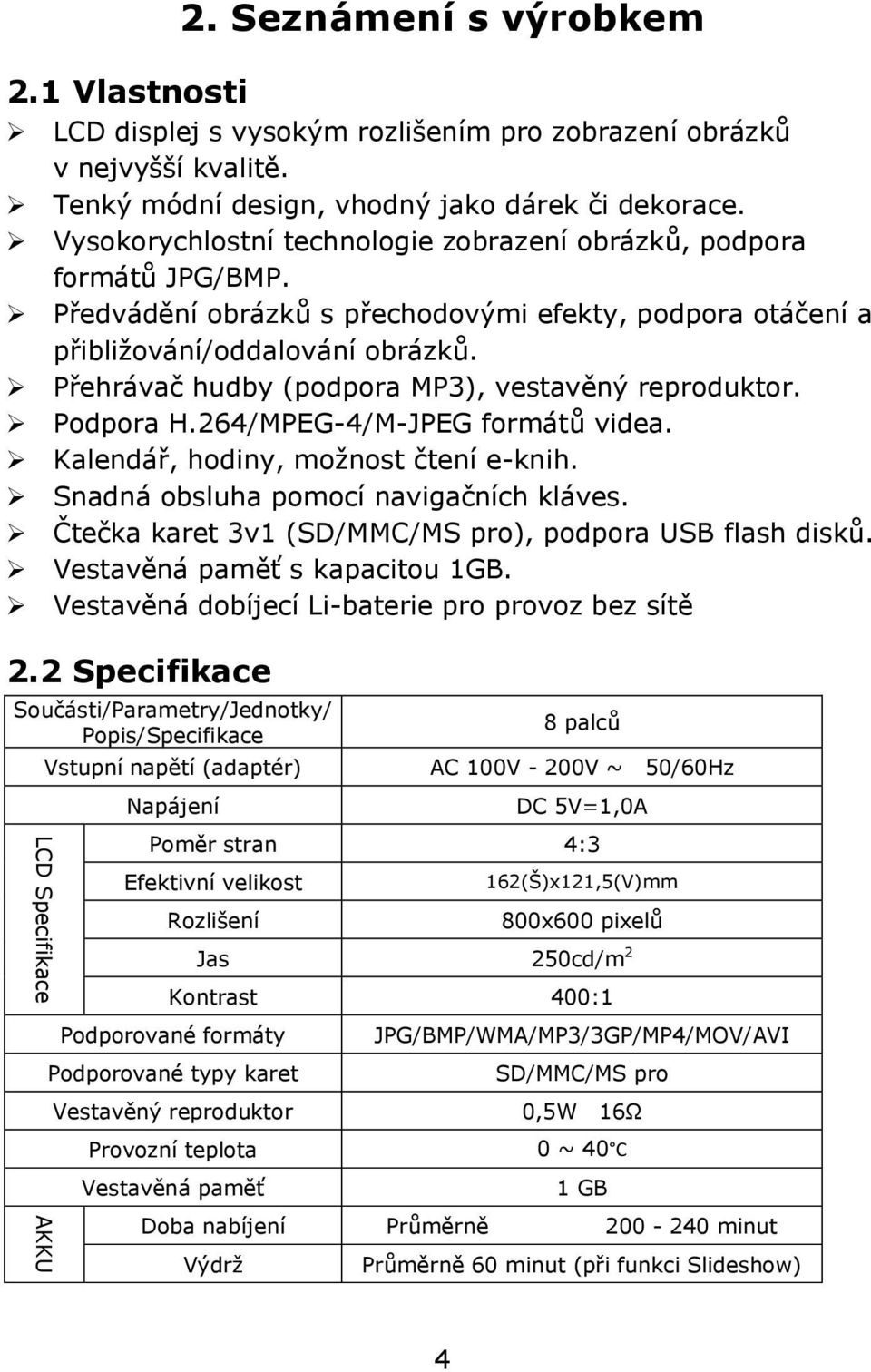

4 LCD Specifikace AKKU 2. Seznámení s výrobkem 2.1 Vlastnosti LCD displej s vysokým rozlišením pro zobrazení obrázků v nejvyšší kvalitě. Tenký módní design, vhodný jako dárek či dekorace. Vysokorychlostní technologie zobrazení obrázků, podpora formátů JPG/BMP. Předvádění obrázků s přechodovými efekty, podpora otáčení a přibliţování/oddalování obrázků. Přehrávač hudby (podpora MP3), vestavěný reproduktor. Podpora H.264/MPEG-4/M-JPEG formátů videa. Kalendář, hodiny, moţnost čtení e-knih. Snadná obsluha pomocí navigačních kláves. Čtečka karet 3v1 (SD/MMC/MS pro), podpora USB flash disků. Vestavěná paměť s kapacitou 1GB. Vestavěná dobíjecí Li-baterie pro provoz bez sítě 2.2 Specifikace Součásti/Parametry/Jednotky/ Popis/Specifikace Vstupní napětí (adaptér) Napájení 8 palců AC 100V - 200V ~ 50/60Hz DC 5V=1,0A Poměr stran 4:3 Efektivní velikost Rozlišení 162(Š)x121,5(V)mm 800x600 pixelů Jas 250cd/m 2 Kontrast 400:1 Podporované formáty Podporované typy karet Vestavěný reproduktor JPG/BMP/WMA/MP3/3GP/MP4/MOV/AVI SD/MMC/MS pro 0,5W 16Ω Provozní teplota 0 ~ 40 C Vestavěná paměť 1 GB Doba nabíjení Průměrně minut Výdrţ Průměrně 60 minut (při funkci Slideshow) 4

5 2.3 Příslušenství Napájecí adaptér... 1ks Dálkové ovládání... 1ks USB kabel... 1ks Uţivatelský manuál... 1ks 2.4 Ovládací tlačítka Power: a) Stiskněte krátce pro zapnutí; b) Stiskněte dlouze pro vypnutí; c) Stiskněte krátce pro vstup do hlavního menu Menu: a) V menu o úroveň výš; b) Exit Play: a) Potvrdit/Enter; b) Play/Pauza; c) Stiskněte dlouze pro spuštění tzv. Shortcut menu Nahoru: a) Volba nahoru; b) Předchozí; c) Posun skladby vzad Dolů: a) Volba dolů; b) Další; c) Posun skladby vpřed Doleva: a) Volba doleva; b) Hlasitost-; c) Menu o úroveň výš; d) Nastavit- Doprava: a) Volba doprava; b) Hlasitost+; c) Potvrdit; d) Nastavit+ Power button: Vypnout napájení (pouze pro modely s baterií) 5

6 2.5 Boční pohled SD/MMC/MS: Slot na karty SD/MMC/MS PRO USB HOST: konektor pro připojení USB flash disku USB OTG: USB 2.0 slot pro připojení k PC DC-IN: vstup pro napájení DC 5V; 1,0A 2.6 Dálkový ovladač 6

7 Power: a) Stiskněte krátce pro zapnutí; b) Stiskněte dlouze pro vypnutí; c) Stiskněte krátce pro vstup do hlavního menu Menu: a) V menu o úroveň výš; b) Exit Play: a) Potvrdit/Enter; b) Play/Pauza; c) Stiskněte dlouze pro spuštění tzv. Shortcut menu Nahoru: a) Volba nahoru; b) Předchozí; c) Posun skladby vzad Dolů: a) Volba dolů; b) Další; c) Posun skladby vpřed Doleva: a) Volba doleva; b) Hlasitost-; c) Menu o úroveň výš; d) Nastavit- Doprava: a) Volba doprava; b) Hlasitost+; c) Potvrdit; d) Nastavit+ Mode: a) Přepnout poměr stran; b) přepnout hudební pozadí; c) přepnout barvu textu při čtení e-knih Tlačítko Shortcut : Stiskněte pro vyvolání tzv. Shortcut menu 7

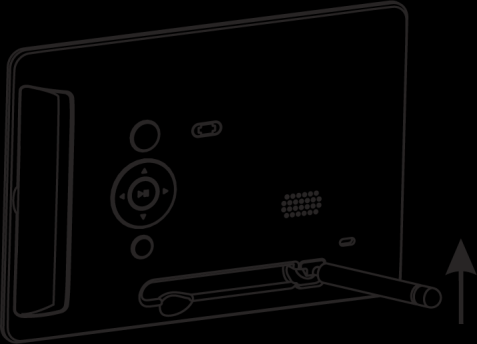

8 3. Příprava k zapnutí 3.1 Stojan 1) Stojan je schovaný 2) Vyjměte stojan dle směru šipky 3) Opatrně zasuňte stojan do ţlábku 8

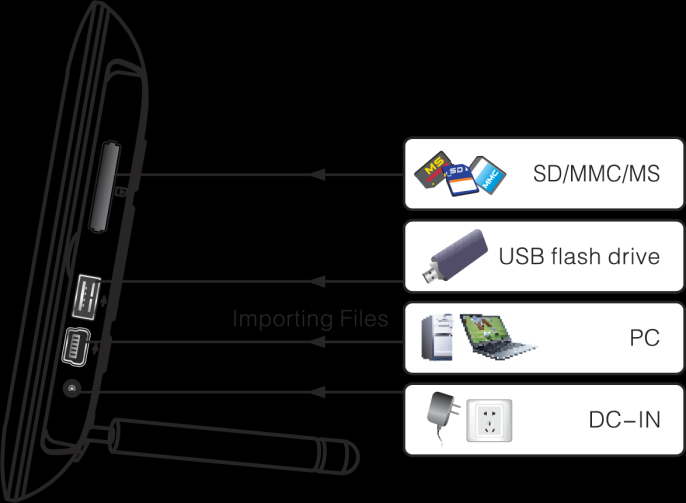

9 3.2 Vložení záložní baterie pro čas a datum Obrázek 1 Obrázek 2 Obrázek 3 1) Podle Obrázku 1 vyjměte baterii, drţák baterie a plastovou izolaci 2) Odstraňte plastovou izolaci podle Obrázku 2 3) Vloţte zpět baterii s drţákem baterie podle Obrázku Připojení 9

10 4. Provozní instrukce 4.1 Zapnutí/vypnutí Digitálního fotorámečku Zapnutí V případě, ţe je připojen adaptér, stiskněte na zařízení; Zařízení se zapne Vypnutí Dlouze stiskněte na zařízení nebo na dálkovém ovladači; Zařízení se vypne 4.2 Paměťové médium Vestavěná pevná paměť ROM a Interní paměť. Soubory v ROM, včetně My Favorite a Help, jsou nastaveny výrobcem a nemohou být smazány. Do Interní paměti si uţivatelé mohou stahovat obrázky, hudbu, video a e-knihy prostřednictvím připojení USB kabelem k PC. Soubory v Interní paměti mohou být upravovány, nebo smazány. Pro obnovení kapacity paměti, prosím, podrţte dlouze tlačítko Play v Memory medium OSD. 10

11 4.3 My Favorite V této kategorii si uţivatelé mohou upravit obsah kopírováním oblíbených obrázků z paměťové karty, nebo z USB flash disku. 4.4 Používání Průzkumníka Pouţijte na zařízení nebo na dálkovém ovladači ke zvolení Průzkumníka v Hlavním menu a potvrďte stisknutím. Průzkumník projde všechny soubory uloţené na paměťových médiích. Stiskněte k návratu o úroveň výš, pro potvrzení; Ke spuštění vybraného souboru stiskněte, odpovídající ikona se zobrazí v náhledovém okně v pravém horním rohu. 11

12 4.5 Přehrávání obrázků 1) Obrázková prezentace V menu Procházení obrázků zvolte obrázek, který chcete zobrazit a spusťte celoobrazovkovou prezentaci stisknutím. V průběhu prezentace pouţívejte pro předchozí/další obrázek; Stisknutím prezentaci pozastavíte a zobrazíte informace o obrázku na obrazovce. 2) Nastavení prezentace V průběhu prezentace dlouze podrţte pro zobrazení Menu (viz níţe); Pouţijte ke zvolení parametru a k přepnutí parametru; Potvrďte stisknutím ; Ukončete stisknutím. 4.6 Přehrávání videa 1) Spuštění videa V menu Procházení videí zvolte video, které chcete přehrát a stiskněte pro jeho přehrání v celoobrazovkovém módu. V průběhu přehrávání stiskněte pro pauzu, současně se na displeji zobrazí informace o videu. Pouţijte pro změnu hlasitosti. Podpora přehrávání od místa posledního zastavení. 12

13 2) Nastavení přehrávání videa V průběhu přehrávání dlouze podrţte na zařízení nebo na dálkovém ovladači pro menu Nastavení (viz níţe); Pouţijte pro změnu parametrů; potvrďte stisknutím, Ukončete stisknutím. : Opakovat : Přeskočit : Předchozí : Další : Jas : Play/Pauza : Posun zpět : Posun vpřed : Poměr stran 4.7 Přehrávání hudby 1) Přehrávání hudby V menu Procházení hudby zvolte skladbu, kterou chcete přehrát a stiskněte pro přehrání. V průběhu přehrávání pouţijte pro předchozí/další skladbu; pro změnu hlasitosti; Stisknutím pozastavíte přehrávání. 2) Nastavení přehrávání hudby V průběhu přehrávání dlouze podrţte na zařízení nebo na dálkovém ovladači pro menu Nastavení (viz níţe); Pouţijte pro změnu parametrů; potvrďte stisknutím, Ukončete stisknutím. 13

14 : Seznam skladeb : Opakovat : Motiv : Podsvětlení : Sekvence přehrávání 4.8 Ostatní Prohlížení e-knih 1) Procházení e-knih Zvolte E-knihy pod ikonou Ostatní v Hlavním menu a potvrďte stisknutím. V menu Procházení knih stiskněte pro čtení e-knihy; Pouţijte pro posun o stránku nahoru/dolů; Nastavte hlasitost hudby tlačítkem. 2) Nastavení prohlíţení e-knih V průběhu čtení dlouze podrţte pro zobrazení Menu (viz níţe); Pouţijte ke zvolení parametru a k přepnutí parametru; Potvrďte stisknutím ; Ukončete stisknutím. 14

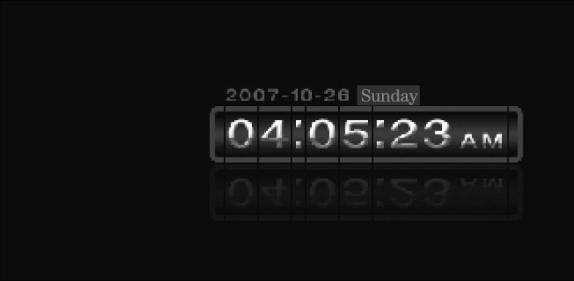

15 Používání kalendáře Zvolte Kalendář pod ikonou Ostatní v Hlavním menu a potvrďte stisknutím. Při zobrazeném kalendáři lze vidět rok, měsíc, den a čas; Pouţijte k nastavení dne a měsíce pomocí ; Dlouze podrţte k nastavení roku. Stiskněte, systém přepne hodiny do reţimu spořiče obrazovky; Dlouze podrţte pro menu Nastavení. 15

16 4.9 Nastavení 1) Nastavení systému Zde jsou: Jazyk, Jas, Informace o produktu, Firmware, Výchozí reţim a Tovární nastavení. Pouţijte pro volbu parametru a potvrďte stisknutím. 1) Jazyk: Anglicky/Čínsky; 2) Jas: výchozí hodnota je 50; 3) Informace o produktu: obsahuje systémové informace, číslo modelu, verzi softwaru a hardwarovou verzi; 4) Firmware: pro upgrade softwaru; 5) Tovární nastavení: obnovit tovární nastavení; 6) Výchozí reţim: zde je moţné nastavit Obrázky, Video, Hudbu, E-knihy, Kalendář, nebo poslední pouţitý reţim jako výchozí reţim po zapnutí přístroje. 2) Nastavení obrázků Zde jsou: Play list, Photo & Music, Efekty prezentace, Interval a Poměr stran. Pouţijte pro volbu parametru. 1) Play list: zobrazování obrázků ze všech adresářů, nebo pouze z vybraného adresáře; 2) Photo & Music: zapnutí/vypnutí funkce Photo & Music; Přechody: různé přechodové efekty jako například Náhodný nebo Fade out & Fade in ; 4) Interval: zde jsou čtyři různé reţimy Rychlý, Střední, Pomalý a Uţivatelský. Stiskněte pro zvýraznění Uţivatelského reţimu, pouţijte k nastavení hodnoty; Mezi hodinami, minutami a vteřinami se přepínejte pomocí ; Ukončete stisknutím. 5) Poměr stran: zde jsou čtyři různé reţimy Auto, Původní, Oříznout, Roztáhnout. 16

17 3) Nastavení videa Zde jsou: Opakovat a Poměr stran. 1) Opakovat: zde jsou čtyři různé reţimy Vypnuto, Opakovat jednou, Opakovat všechny, Opakovat jeden; 2) Poměr stran: zde jsou čtyři různé reţimy Auto, Původní, Oříznout, Roztáhnout. 4) Nastavení hudby Zde jsou: Play list, Sekvence přehrávání, Opakovat, Podsvětlení a Motiv. 1) Play list: pro volbu přehrávání ze všech adresářů, nebo pouze z vybraného adresáře; 2) Sekvence přehrávání: zde jsou dvě různé moţnosti náhodně nebo postupně; 3) Opakovat: zde jsou čtyři různé reţimy Vypnuto, Opakovat jednou, Opakovat všechny, Opakovat jeden; 4) Podsvětlení: zde jsou čtyři různé moţnosti Vţdy zapnuto, 1 minuta, 3 minuty, nebo 5 minut; 5) Obrázek pozadí: zde jsou různé obrázky pro změnu pozadí. 17

18 5) Nastavení e-knih Zde jsou: Text & Music, Auto scroll a Barva textu. 1) Text & Music: pro zapnutí nebo vypnutí funkce Text & Music; 2) Auto scroll: zde jsou čtyři různé moţnosti Rychle, Středně, Pomalu a Vypnuto; 3) Barva textu: zde jsou tři různé moţnosti Černá, Šedá nebo Modrá. 6) Nastavení hodin a časovače Zde jsou: Datum, Reţim hodin, Hodiny, Časovač a Budík. 1) Datum: stiskněte pro volbu poloţky Datum, pouţijte pro nastavení hodnoty; mezi Rokem, Měsícem a Dnem se přepínejte pomocí ; Ukončete pomocí ; 2) Reţim hodin: zde jsou dvě moţnosti 12 hodinový a 24 hodinový mód; 3) Hodiny: stiskněte pro volbu poloţky Hodiny, pouţijte pro nastavení hodnoty; mezi Hodinou, Minutou a Vteřinou se přepínejte pomocí ; 4) Časovač: pro nastavení času zapnutí a vypnutí a času opakování; 5) Budík: zde lze nastavit Čas budíku, Čas opakování a Tón budíku. 18

19 Problém Nic se nezobrazuje, nejde zapnout 5. Řešení problémů Řešení Zkontrolujte připojení napájecího kabelu, nebo nabití AKKU. Stiskněte tlačítko Reset na přístroji nebo odpojte a připojte přístroj. Ţádný zvuk Zkontrolujte, zda není hlasitost na 0. Nefunguje dálkový ovladač Nelze číst soubory Vzdálenost mezi ovladačem a přístrojem je příliš dlouhá, nebo úhel přesahuje 60. Zkontrolujte správné vloţení baterie v ovladači, nebo zda není baterie vybitá. Zařízení neumí číst soubory z více neţ 5 adresářových úrovní. Nelze načíst USB flash disk/paměťovou kartu Nefunguje náhled obrázků Nepřehrává AVI soubory Nejde se připojit k PC Aktuální kapacita paměti je niţší neţ původní Automatický konec přehrávání a ukončení do Hlavního menu 1. Ověřte správnost připojení USB flash disku. 2. Maximální pouţitelná kapacita paměťové karty, nebo USB flash disku, je 8GB. Podpora pouze JPG a BMP obrázků. Obrázky uloţené v Continuous formátu po editaci v Photoshopu nejsou podporovány. AVI formát můţe být kódován kodeky DivX a Xvid (oba jsou MPEG-4 formát). Toto zařízení podporuje pouze DivX5 a niţší. Ověřte správnost připojení USB kabelu. Restartujte PC, nebo zařízení. Aktuální kapacita paměti je sníţena přibývajícími systémovými soubory. Restartujte přehrávání. (Poznámka: Toto zařízení obsahuje ochranu proti otřesům a rušivým efektům). Pozn.: Led displej je tvořen miliony bodů s vysokou technologií. Případná existence příliš světlých nebo tmavých bodů nijak neovlivní správnou funkci Digitálního Fotorámečku. Toto zařízení podporuje H.264 dekódování videa. Doporučujeme pouţívat TMPGEnc video konvertor k převodu AVI videa a k výběru MPEG-4 AVC výstupu, pokud nemůţete přehrát video. 19
