1 Ing. Jaroslav Marek HOCHTIEF VSB a.s. Květen 2006 Kontrola jakosti: BETONOVÝCH KONSTRUKCÍ

2 Sjednocení technických požadavků na stavební výrobky CPD (Construction Products Directive) ČSN a ČSN EN CPD Tech. spec. EN a ETA EUROKÓDY Národní příloha (NAD)

3 Zákon 22/1997 Sb. Cílem zákona v souvislosti se vstupem ČR do EU je dosáhnout plné shody: - s technickými předpisy ES (směrnice ES CPD) - s evropskou normalizací (ČSNI je členem CEN) - s evropskými postupy posuzování shody Zákon 22/1997 Sb. je konkretizován v 31 NV Stavebních výrobků se týká: NV 312/2005 a do NV163/2002 Sb. Technické požadavky na vybrané stavební výrobky NV 190/2002 Sb. Stavební výrobky označované CE

4 31 Nařízení vlády NV 179/1997 Sb. Grafická podoba české značky shody (CCZ) NV 291/2000 Sb. Grafická podoba evropské značky shody (CE) NV 17/2003 Sb. Elektrické zařízení NN NV 18/2003 Sb. Elektromagnetická kompatibilita NV 20/2003 Sb. Jednoduché tlakové nádoby NV 21/2003 Sb. Osobní ochranné prostředky NV 22/2003 Sb. Spotřebiče plynných paliv NV 23/2003 Sb. Zařízení a ochranné systémy v prostředí s nebezpečím výbuchu NV 24/2003 Sb. Strojní zařízení NV 25/2003 Sb. Účinnost nových teplovodních kotlů NV 26/2003 Sb. Tlaková zařízení NV 27/2003 Sb. Výtahy NV 42/2003 Sb. Přepravitelná tlaková zařízení

5 NV 312/2005 Sb. platnost od (od nahrazuje NV163/2002 Sb.) seznam stanovených výrobků s uvedením postupů posuzování shody v Příloze č.2 postupy posuzování shody AO podle: 5 ( 5a) technickou specifikací jsou určené normy : (ČSN, ČSN EN, ČSN P ENV) POZOR: Výrobky splňující požadavky určených norem ČSN a ČSN EN lze označit: Českou značkou shody CCZ!!!

6

7 ČESKÁ ZNAČKA SHODY

8 NV 190/2002 Sb. Postupy prokazování shody NO evropskou technickou specifikací podle CPD: harmonizované EN (hen) ETA (ETAG, CUAP) Postupy posuzování shody: POZOR: Výrobky splňující požadavky hen nebo ETA je nutno označit: Evropskou značkou shody CE!!!

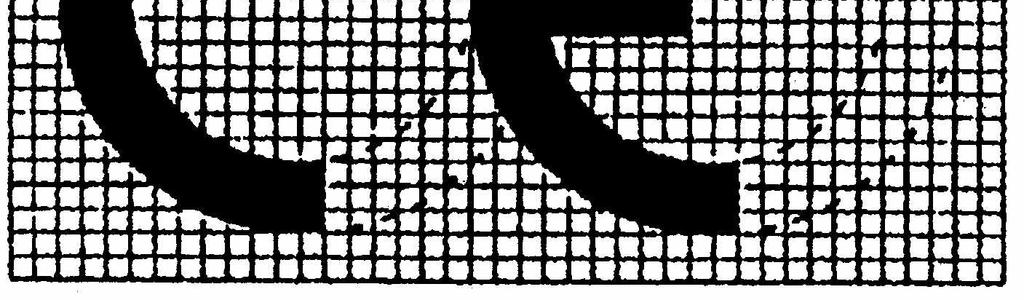

9 EVROPSKÁ ZNAČKA SHODY

10 ČESKÁ OBCHODNÍ INSPEKCE Cílem je dbát, aby nebyly na náš trh uváděny výrobky v rozporu se zákonem č. 22/1997 Sb. a NV: - bez Prohlášení o shodě (nebo bez označení výrobku CCZ) - bez ES prohlášení o shodě nebo bez označení evropskou značkou shody CE

11 Přehled Eurokódů EN 1990 Eurokód: Zásady navrhování konstrukcí EN 1991 Eurokód 1: Zatížení konstrukcí EN 1992 Eurokód 2: Navrhování betonových konstrukcí EN 1993 Eurokód 3: Navrhování ocelových konstrukcí EN 1994 Eurokód 4: Navrhování spřažených ocelobetonových konstrukcí EN 1995 Eurokód 5: Navrhování dřevěných konstrukcí EN 1996 Eurokód 6: Navrhování zděných konstrukcí EN 1997 Eurokód 7: Navrhování geotechnických konstrukcí EN 1998 Eurokód 8: Navrhování konstrukcí odolných proti zemětřesení EN 1999 Eurokód 9: Navrhování konstrukcí z hliníkových slitin

12 Současně platné návrhové normy ČSN a ČSN EN: ČSN Navrhování betonových konstrukcí (vydána: 1. řijna 1988) ČSN EN Eurokód 2: Navrhování betonových konstrukcí Část 1-1: Obecná pravidla a pravidla pro pozemní stavby (vydána: 1. dubna 2005) ČSN EN Eurokód 2: Navrhování betonových konstrukcí Část 1-2: Obecná pravidla Navrhování konstrukcí na účinky požáru (vydána: 1. června 2005)

13 Současně platné normy na provádění ČSN a ČSN EN: ČSN Provádění a kontrola betonových konstrukcí (z roku 1986 byla zrušena) ČSN P ENV : Provádění betonových konstrukcí - Část 1: Společná ustanovení (vydána: červenec 2001) ČSN : Provádění a kontrola montovaných betonových konstrukcí (vydána: březen 1994)

14 Technické specifikace pro navrhování a provádění betonových konstrukcí v ČR ČSN Navrhování betonových konstrukcí ČSN P ENV : Provádění bet. Konstrukcí - Část 1: Společná ustanovení

15 ČSN P ENV Provádění betonových konstrukcí Část 1: Společná ustanovení 1) Dokumentace 2) Bednění a jeho podpěrné konstrukce 3) Výztuž 4) Předpínání 5) Betonování 6) Geometrické tolerance

16 1) Dokumentace 1.1 Projektová specifikace obsahuje technické informace na provádění betonových konstrukcí (tabulka A1 kontrolní seznam požadavků a informací) Příslušná evropská technická osvědčení a předpisy, platné v místě stavby (jsou to národní normy a dokumenty, schválené příslušnými orgány definované v projektové specifikaci) dokumentace pro stavební povolení dokumentace k provedení stavby

17 2) Bednění a jeho podpěrné konstrukce 2.1 Základní požadavky schopnost odolávat všem účinkům dostatečná tuhost tak, aby nebyly překročeny stanovené tolerance lešení a bednění musí vyhovovat EN 1065

18 2) Bednění a jeho podpěrné konstrukce 2.2 Materiály bednění musí vyhovovat požadavkům na betonovou konstrukci odbedňovací prostředky nesmí působit škodlivě na beton bednění musí mít dostatečnou tuhost tak, aby nebyly překročeny stanovené tolerance bednění musí udržet beton v požadovaném tvaru až do jeho zatvrdnutí spoje mezi prkny nebo tabulemi musí bát dostatečně těsné, aby se zabránilo ztrátě jemných částic

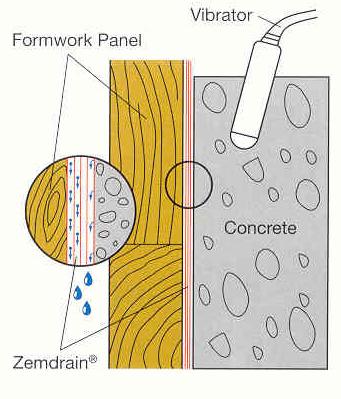

19 2) Bednění a jeho podpěrné konstrukce 2.3 Zpevnění povrchu žel. bet. konstr. s použitím drenážních fólií

20 2) Bednění a jeho podpěrné konstrukce posuvné bednění (požadavky) -opatření pro kontrolu geometrie betonové konstrukce -opatření pro zajištění krytí výztuže betonem v mezích tolerancí speciální bednění - požadavky musí být stanoveny v PD

21 2) Speciální bednění Aplikace bednících fólií pro pohledové betony monolit. konstrukcí

22 3) Klasická betonářská výztuž 3.1 Materiály každý výrobek musí být jednoznačně identifikovatelný na povrchu výztuže nesmějí být produkty koroze nebo látky snižující soudržnost mezi betonem a výztuží pozinkovaná výztuž se smí použít jen spolu se speciálním cementem, který zajišťuje požadovanou soudržnost

23 3) Výztuž 3.2 Ohýbání, stříhání, doprava a skladování výztuže stříhání, ohýbání a spojování výztuže musí odpovídat PD ohýbání se musí provádět stálou rychlostí ohýbání při teplotách nižších než -5 C se nedoporučuje ohýbání prutů za tepla není dovoleno průměr trnu pro ohýbání prutů nesmí být menší než hodnoty uvedené v tabulce C.1 a C.2

24

25

26 3) Klasická bet. výztuž 3.3 Svařování výztuž se nesmí svařovat v ohybech nebo blízko ohybů 3.4 Spoje přesahy spojování bet. výztuže spojkami svařováním

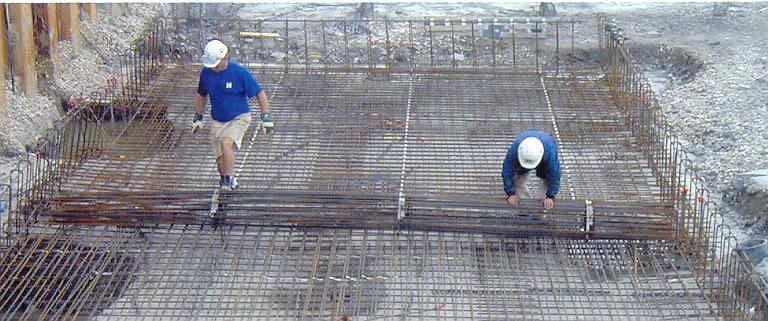

27 3) Svařované sítě a rohože Náhrada vázané výztuže při armování železobetonových konstrukcí svařovanými sítěmi = cca 50 % úspora času

28 3) Drátkobeton jako nenosná kon. Zlepšení mechanických vlastností betonu použitím drátkobetonu

29 3) Drátkobeton jako nosná kon. Technologie TAB-Slab balkonové desky obchodního centra Ditton Nams, Daugavpills v Lotyšsku

30 3) Drátkobeton jako nosná kon. Pohled na bednění balkonové desky obchodního centra Ditton Nams, Daugavpills v Lotyšsku

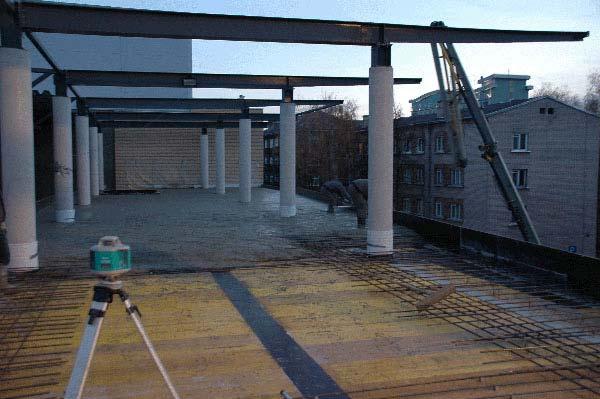

31 3) Drátkobeton jako nosná kon. Betonáž základové desky administrativní budovy o 7 NP v Talinu Stropní desky budou betonovány technologií TAB-Slab

32 3) Výztuž ze skleněných vláken Betonářská výztuž ze skleněných vláken SCHÖCK ComBAR

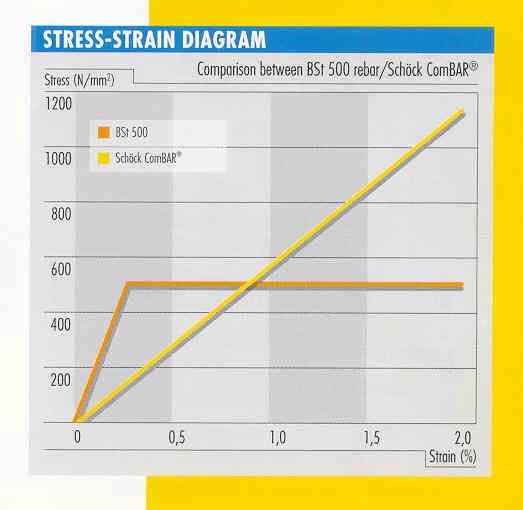

33 3) Výztuž ze skleněných vláken Únosnost bet. výztuže ze skleněných vláken SCHÖCK ComBAR

34 4) Předpínání 4.1 Všeobecně k předpjatým konstr. předem předpjaté konstr. druhy dodatečně předpjaté kon. dodatečně předpjaté s vnitřní nebo vnější nesoudržnou předpínací výztuží

35 4.2 Napínání 4) Předpínání podmínkou je předem připravený a schválený program napínání napínací zařízení musí být kalibrované a musí vyhovovat předpínacímu systému POZOR: Podmínkou je dosažení požadované pevnosti betonu v kotevních oblastech!!!

36 5) Betonování 5.1 Specifikace betonu beton se musí specifikovat a vyrábět podle EN Dodávání a přejímání čerstvého betonu beton se musí kontrolovat v místě zpracování minimalizace škodlivých vlivů (segregace atd.) zkoušky identity odběrem vzorků

37 5) Betonování 5.3 Kontrolní a zkušební plán (KZP) kontrola bednění a správnosti uložené výzt. průkazní zkoušky betonu před zabetonováním minimální teplota 0 C jinak opatření proti poškození betonu mrazem (zimní opatření) při vysokých teplotách opatření proti škodlivým účinkům vysokých teplot

38 5) Betonování 5.4 Ošetřování a ochrana čerstvého betonu minimalizace plastického smršťování dostatečná pevnost povrchu dostatečná trvanlivost povrchové vrstvy ochrana před mrazem ochrana před otřesy a nárazy ochrana před poškozením

39 5) Pohledové betony Pohledové betony s použitím samozhutnitelných betonů SCC vysoká tekutost výhody SZB nízké blokování odolnost proti segregaci

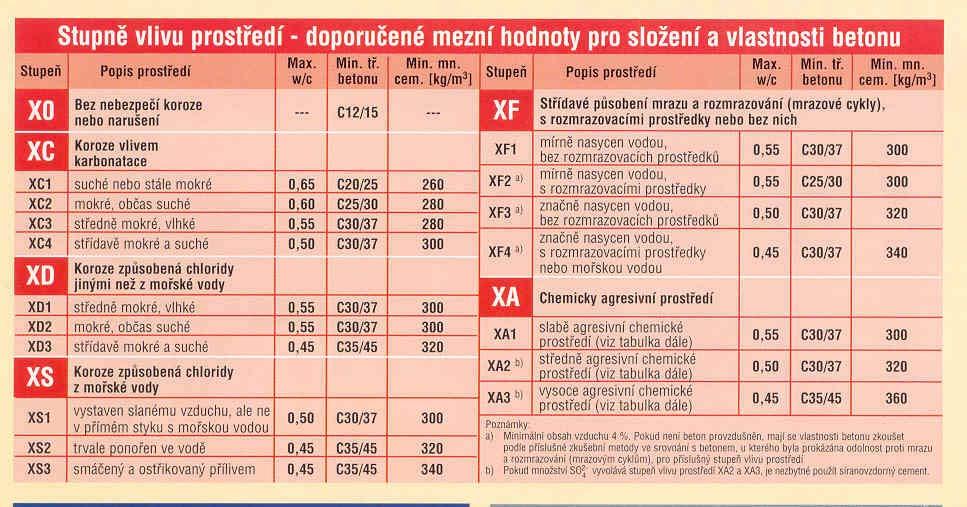

40

41 6) Geometrické tolerance 6.1 Co je cílem dodržení geom. tolerancí: mechanická odolnost a stabilita chování za provozu během používání stavby sestavitelnost při montáži konstrukce a jejich nenosných částí
