1 Ing. Jaroslav Marek HOCHTIEF VSB a.s. Květen 2006 Kontrola jakosti: ZDĚNÉ KONSTRUKCE

2 Sjednocení technických požadavků na stavební výrobky CPD (Construction Products Directive) ČSN a ČSN EN CPD Tech. spec. EN a ETA EUROKÓDY Národní příloha (NAD)

3 Zákon 22/1997 Sb. Cílem zákona v souvislosti se vstupem ČR do EU je dosáhnout plné shody: - s technickými předpisy ES (směrnice ES CPD) - s evropskou normalizací (ČSNI je členem CEN) - s evropskými postupy posuzování shody Zákon 22/1997 Sb. je konkretizován v 31 NV Stavebních výrobků se týká: NV 312/2005 a do NV163/2002 Sb. Technické požadavky na vybrané stavební výrobky NV 190/2002 Sb. Stavební výrobky označované CE

4 31 Nařízení vlády NV 179/1997 Sb. Grafická podoba české značky shody (CCZ) NV 291/2000 Sb. Grafická podoba evropské značky shody (CE) NV 17/2003 Sb. Elektrické zařízení NN NV 18/2003 Sb. Elektromagnetická kompatibilita NV 20/2003 Sb. Jednoduché tlakové nádoby NV 21/2003 Sb. Osobní ochranné prostředky NV 22/2003 Sb. Spotřebiče plynných paliv NV 23/2003 Sb. Zařízení a ochranné systémy v prostředí s nebezpečím výbuchu NV 24/2003 Sb. Strojní zařízení NV 25/2003 Sb. Účinnost nových teplovodních kotlů NV 26/2003 Sb. Tlaková zařízení NV 27/2003 Sb. Výtahy NV 42/2003 Sb. Přepravitelná tlaková zařízení

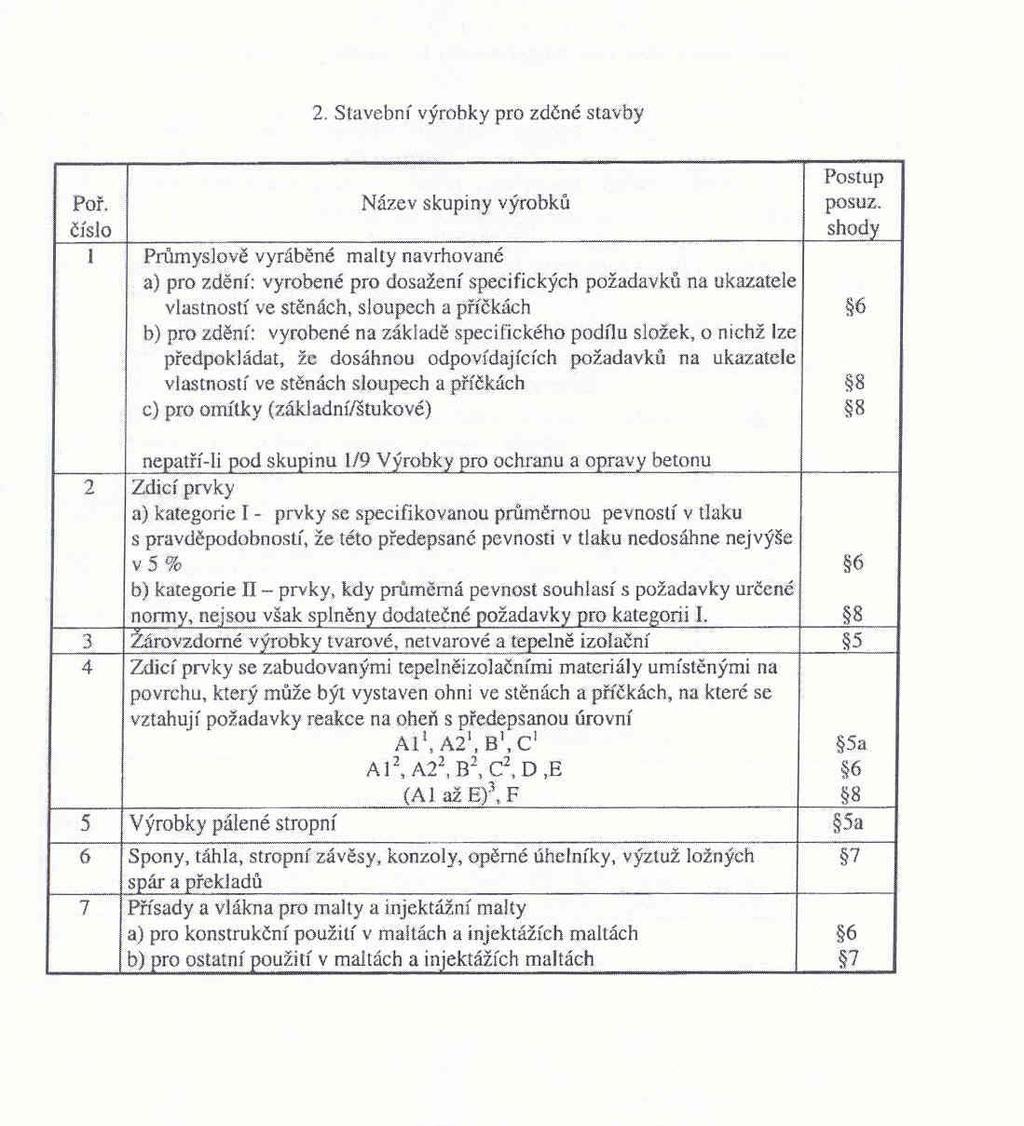

5 NV 312/2005 Sb. platnost od (od nahrazuje NV163/2002 Sb.) seznam stanovených výrobků s uvedením postupů posuzování shody v Příloze č.2 postupy posuzování shody AO podle: 5 ( 5a) technickou specifikací jsou určené normy : (ČSN, ČSN EN, ČSN P ENV) POZOR: Výrobky splňující požadavky určených norem ČSN a ČSN EN lze označit: Českou značkou shody CCZ!!!

6

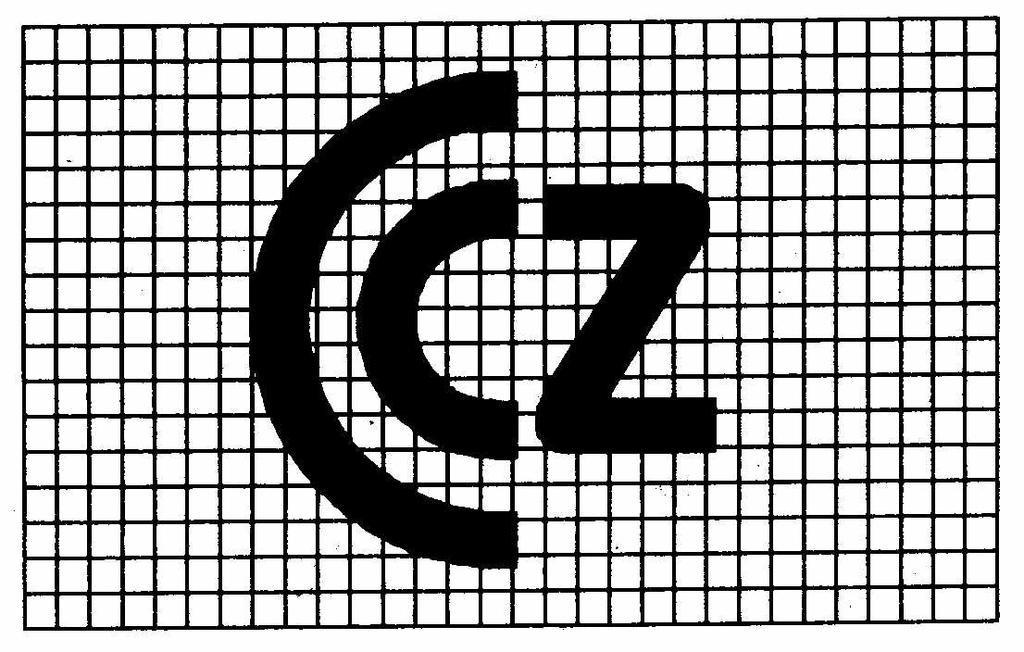

7 ČESKÁ ZNAČKA SHODY

8 NV 190/2002 Sb. Postupy prokazování shody NO evropskou technickou specifikací podle CPD: harmonizované EN (hen) ETA (ETAG, CUAP) Postupy posuzování shody: POZOR: Výrobky splňující požadavky hen nebo ETA je nutno označit: Evropskou značkou shody CE!!!

9 EVROPSKÁ ZNAČKA SHODY

10 ČESKÁ OBCHODNÍ INSPEKCE Cílem je dbát, aby nebyly na náš trh uváděny výrobky v rozporu se zákonem č. 22/1997 Sb. a NV: - bez Prohlášení o shodě (nebo bez označení výrobku CCZ) - bez ES prohlášení o shodě nebo bez označení evropskou značkou shody CE

11 Přehled Eurokódů EN 1990 Eurokód: Zásady navrhování konstrukcí EN 1991 Eurokód 1: Zatížení konstrukcí EN 1992 Eurokód 2: Navrhování betonových konstrukcí EN 1993 Eurokód 3: Navrhování ocelových konstrukcí EN 1994 Eurokód 4: Navrhování spřažených ocelobetonových konstrukcí EN 1995 Eurokód 5: Navrhování dřevěných konstrukcí EN 1996 Eurokód 6: Navrhování zděných konstrukcí EN 1997 Eurokód 7: Navrhování geotechnických konstrukcí EN 1998 Eurokód 8: Navrhování konstrukcí odolných proti zemětřesení EN 1999 Eurokód 9: Navrhování konstrukcí z hliníkových slitin

12 Současně platné normativní podklady ČSN a ČSN EN: ČSN Provádění zděných konstrukcí (vydána: 1. června 1998) ČSN EN Eurokód 6: Navrhování zděných konstrukcí část 2: Podmínky navrhování, výběr materiálů a provádění zdiva (vydána: 1. dubna 2006 v AJ) ČSN P ENV Navrhování zděných konstrukcí část 2: Volba materiálů, konstruování a provádění zděných konstrukcí (vydána: 1. července 2000)

13 Technické specifikace pro navrhování a provádění zděných konstrukcí v ČR české národní normy ČSN Navrhování zděných konstrukcí ČSN Provádění zděných konstrukcí

14 Technické specifikace pro navrhování a provádění zděných konstrukcí v ČR přejmuté evropské normy ČSN EN Eurokód 6: Navrhování ZK ČSN EN Eurokód 6: Navrhování na ÚP ČSN EN Eurokód 6: Navrhování ZK Část 2: Podmínky navrhování, výběr materiálů a provádění zdiva

15 ČSN EN Eurokód 6: Navrhování zděných konstrukcí Část 2: Podmínky navrhování, výběr materiálů a provádění zdiva 1) Volba zdícího materiálu 2) Faktory ovlivňující fungování a trv. zdiva 3) Odolnost budov vůči pronikání vlhkosti 4) Provádění zdiva 5) Ochrana zdiva během provádění

16 1) Volba zdícího materiálu 1.1 Faktory ovlivňující trvanlivost zdiva Klasifikace podmínek působení prostředí MX1 Suché prostředí MX2 MX3 MX4 MX5 Prostředí s vlivem vlhkosti nebo smáčení Prostředí s vlivem vlhkosti nebo smáčení a se střídavým působením mrazu a tání Prostředí s působením solemi nasyceného vzduchu nebo mořské vody Agresivní chemické prostředí

17 1) Volba zdícího materiálu 1.2 Faktory ovlivňující trvanlivost zdiva Klasifikace podmínek působení prostředí MX1 Suché prostředí zdivo uvnitř obytných budov omítnuté zdivo ve vnějších stěnách chráněné izolací

18 1) Volba zdícího materiálu 1.2 Faktory ovlivňující trvanlivost zdiva Klasifikace podmínek působení prostředí MX2 Prostředí s vlivem vlhkosti a smáčení Zdivo vnitřních stěn v prostorách s vysokou relativní vlhkostí (koupelny, prádelny atd.) Zdivo pod zámrznou hloubkou Zdivo nevystavené účinkům mrazu

19 1) Volba zdícího materiálu 1.2 Faktory ovlivňující trvanlivost zdiva Klasifikace podmínek působení prostředí MX3 Prostředí se smáčením a střídavým působením mrazu a tání Zdivo vystavené střídavému mrazu a tání

20 1) Volba zdícího materiálu 1.2 Faktory ovlivňující trvanlivost zdiva Klasifikace podmínek působení prostředí MX4 Prostředí s působením solemi nasyceného vzduchu, mořské vody nebo rozmrazovacích solí Zdivo v přímořských pobřežních oblastech Zdivo přiléhající k vozovkám, které jsou během zimního období soleny

21 1) Volba zdícího materiálu 1.2 Faktory ovlivňující trvanlivost zdiva Klasifikace podmínek působení prostředí MX5 Agresivní chemické prostředí Zdivo v kontaktu se zeminou nebo podzemní vodou se síranovou agresivitou Zdivo v kontaktu s vysoce kyselou zeminou nebo podzemní vodou

22 Příklady vystavení smáčení zdiva a) kryt stěny deskou s přesahem a okapnicí b) kryt stěny bez přesahu (prostá krycí vrstva) c) kryt parapetu s přesahem a okapnicí d) kryt parapetu bez přesahu (lícující parapetní prvek)

23 Legenda Relativní vystavení smáčení Chráněné Silně agresivní zdivo smáčení Chráněné a nechráněné zdivo 1) střecha bez převisu 2) lodžie 3) kryt s přesahem a okapnicí 4) vnější omítka 5) nadezdívka 6) střecha s převisem 7) revizní šachta 8) volně stojící stěna 9) dlažba 10) opěrná zeď

24 1) Volba zdícího materiálu 1.3 Požadavky na zdící prvky EN pro pálené zdící prvky EN vápenopískové zdící prvky EN pro betonové tvárnice s hutným nebo pórovitým kamenivem EN pro pórobetonové tvárnice EN pro zdící prvky z umělého kamene EN pro zdící prvky z přírodního kamene

25 1) Volba zdícího materiálu 1.4 Malta pro zdění průmyslově vyráběná zdící malta (u malt v prostředí MX4 a MX5 podle doporučení výrobce) zdící malta připravovaná na staveništi (požadované charakteristiky zdící malty v prostředí MX1, MX2 a MX3 musí stanovit projektant)

26 1) Volba zdícího materiálu 1.5 Zdivo dilatacezdiva Typ zdiva L(m) Zdivo z pálených zdících prvků 12 Zdivo z vápenopískových zdících prvků 8 Zdivo z betonu a umělého kamene 6 Zdivo z autoklávovaného pórobetonu 6 Zdivo z přírodního kamene 12

27 2) Provádění zdiva 2.1 Přejímka, manipulace a skladování nesmí dojít k poškození materiálu vzorkování a zkoušení materiálů se provádí vždy, je-li to požadováno PD jednotlivé materiály mají být skladovány odděleně

28 2) Provádění zdiva 2.2 Příprava materiálů na staveništi připravované malty musí být vyrobeny podle PD a odzkoušeny podle EN přísady, příměsy nebo pigmenty se nesmí používat bez povolení projektanta průmyslově vyráběné maltové směsy se musí použít před uplynutím doby zpracovatelnosti stanovené výrobcem

29 2) Provádění zdiva 2.3 Povolené svislé odchylky 50 mm 20 mm 1) 1) 20 mm 2) 1) 20 mm Obr. 2.3 Největší dovolené svislé geometrické odchylky

30 2) Provádění zdiva 2.4 Dovolené geometrické odchylky Pozice Největší dovolená odchylka Svislost v rámci jednoho podlaží v rámci celkové výšky budovy o třech nebo více podlažích svislá souosost ± 20 mm ± 50 mm ± 20 mm Rovinnost a v délce kteréhokoliv 1 metru v délce 10 metrů ± 10 mm ± 50 mm Tloušťka Jedné svislé vrstvy stěny b celé vrstvené dutinové stěny větší z hodnot: ± 5 mm nebo ± 5 % tloušťky vrstvy ± 10 mm (4) Pokud není uvedeno jinak, první vrstva zdiva nemá přečnívat nad hranu podlahy nebo základů o více než 15 mm.

31 2) Provádění zdiva 2.5 Základní požadavky Soudržnost (vlhčení zdících prvků) Ukládání zdících prvků (plné zaplnění spar maltou) Vyspárování ( d p = 15 mm, ale ne víc než 15% tl.) Ošetřování a ochrana zdiva během provádění -ochrana před deštěm -ochrana před mrazem -ochrana před vysokými teplotami

32 2) Provádění zdiva 2.6 Konstrukční výška zdiva Výška zděných konstrukcí zhotovených během jednoho dne má být omezena tak, aby nedošlo: ke ztátě stability k vyčerpání únosnosti čerstvé malty Rozhodující je: tloušťka stěny druh malty tvar a objem. hmotnost zdících prvků intenzita zatížení větrem

33 NÁRODNÍ PŘÍLOHA k ČSN EN :2006 Národní příloha uvádí: národně stanovené parametry specifické národní doplňující informace Národně stanovené parametry mají pro stavby umístěné na území ČR normativní charakter 1) vzdálenost mezi dilatačními sparami 2) vyspárování

34 NÁRODNÍ PŘÍLOHA k ČSN EN :2006 1) vzdálenost mezi dil. spárami Typ zdiva L(m) Zdivo z pálených zdících prvků 12 Zdivo z vápenopískových zdících prvků 8 Zdivo z betonu a umělého kamene 6 Zdivo z autoklávovaného pórobetonu 6 Zdivo z přírodního kamene 12

35 NÁRODNÍ PŘÍLOHA k ČSN EN :2006 2) vyspárování Hloubka vyspárování (d p ) nosného zdiva: d p < 15 % tloušťky stěny max. 15 mm u nosných stěn max. 10 mm u nosnýchpilířů Hloubka vyspárování (d p ) u nenosného zdiva: d p < 10 mm u zdiva tl. 90 mm nebo 100 mm d p < 15 mm u zdiva tl. 115 mm nebo 140 mm

36 SPÁROVÁNÍ ZDIVA PODLE ČSN Provádění zděných konstrukcí

37

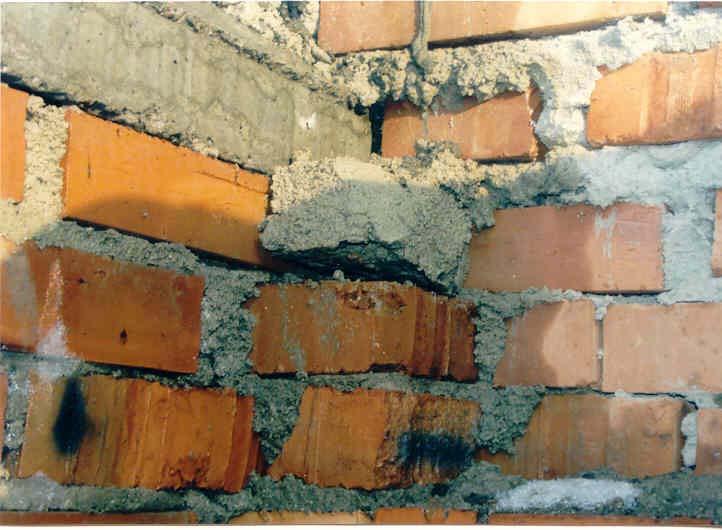

38

39

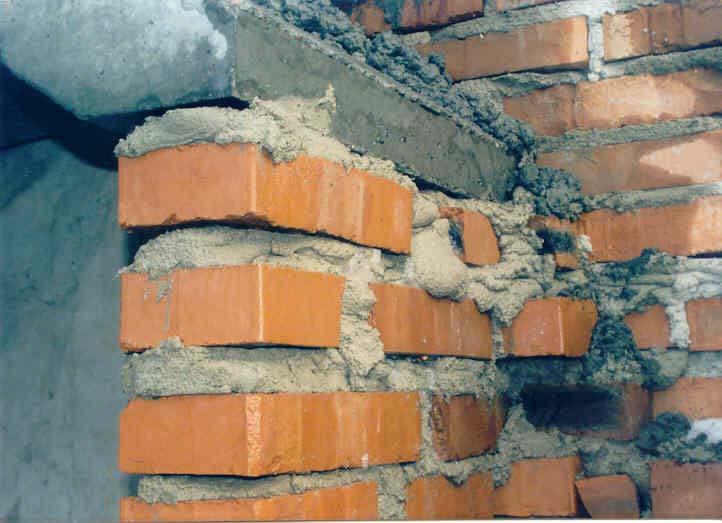

40

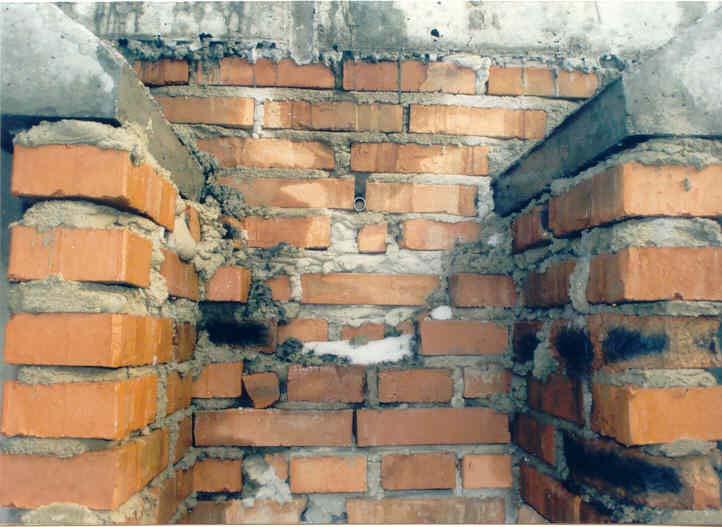

41

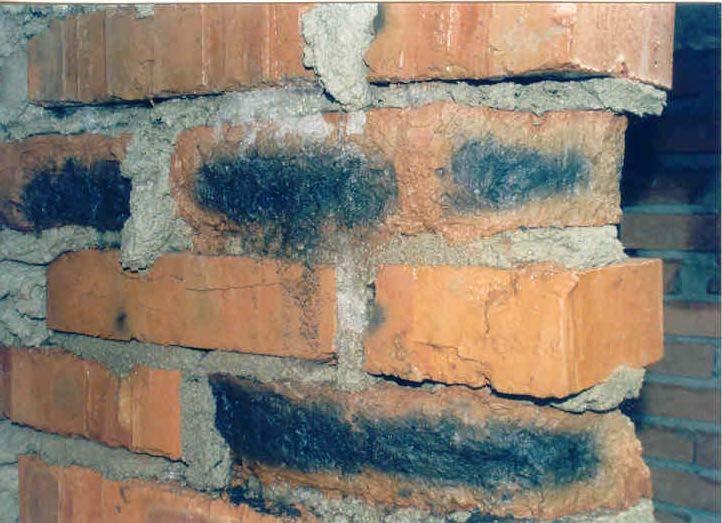

42

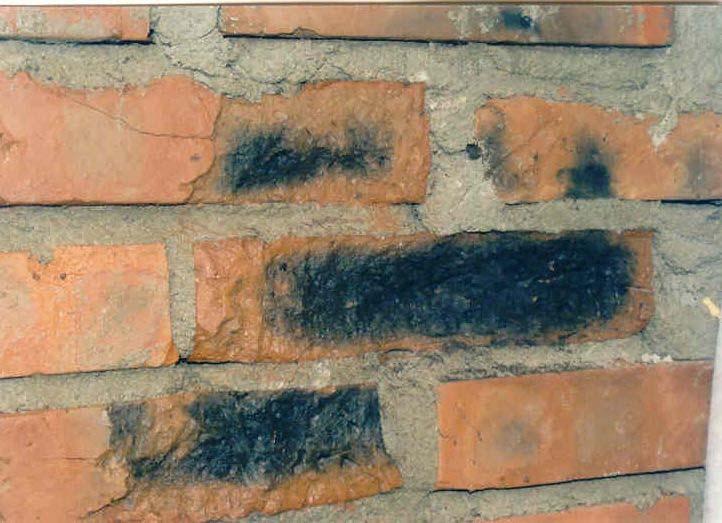

43

44

45
