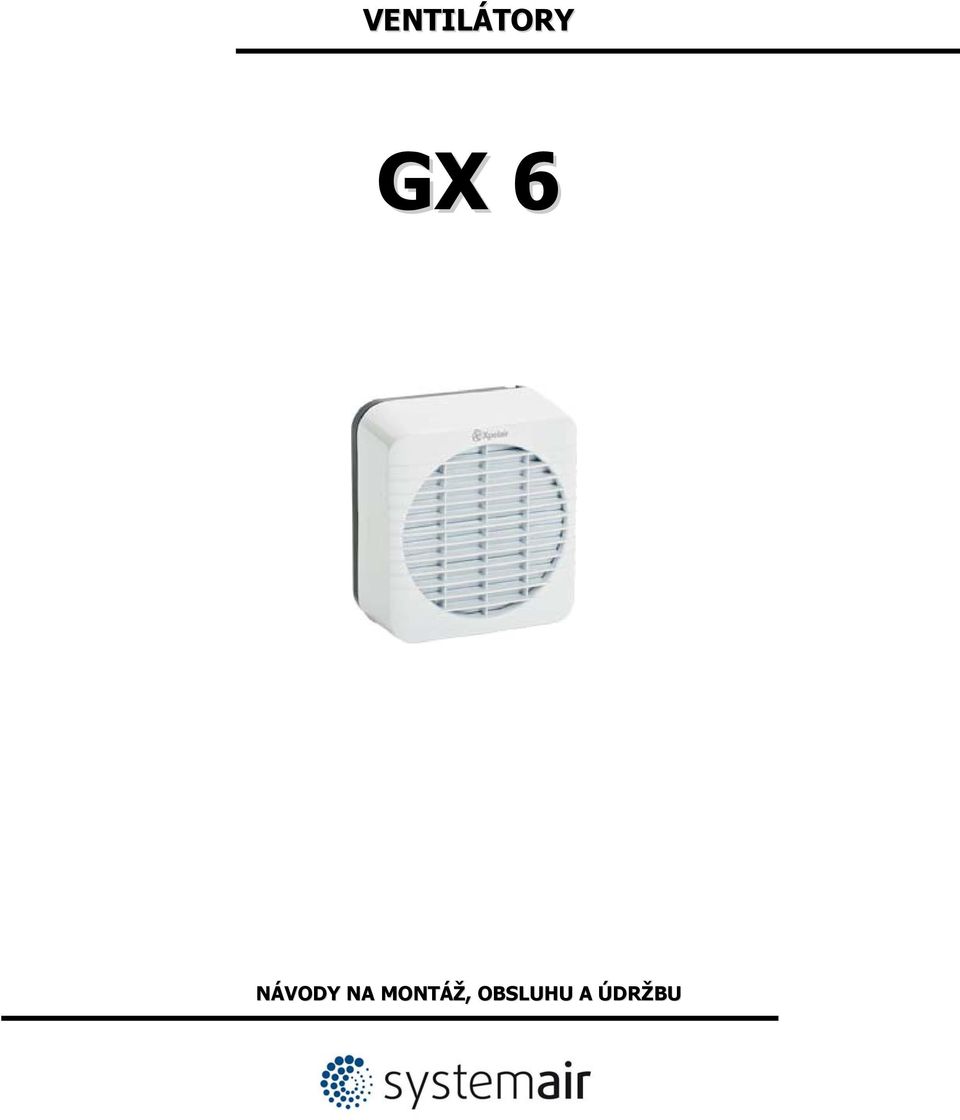

1 VENTILÁTORY GX 6 NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 1. Popis Axiální ventilátory s vestavěnou elektricky ovládanou klapkou, pro instalaci na zeď a do okna. Ovladače GX6 GX6T GX6HT GX6HT2 GXC6 GXC6T GXC6SC vzdálený vypínač ON/OFF X X X X vestavěná el.klapka X X X X X X tahový spínač-šňůrka X X X časový doběh X X X X snímač vlhkosti X X 1 - rychlostní X X X X X X 2 - rychlostní X ovladač TBS X 2. Doprava a skladování Všechny ventilátory jsou ve výrobním závodě baleny tak, aby snesly standartní manipulaci během dopravy. Při manipulaci s ventilátory používejte vhodné zdvíhací zařízení, aby se předešlo poškození ventilátorů a zranění osob. Nezdvihejte ventilátory za připojovací kabely, za svorkovnici, za oběžné kolo. Nepřipusťte údery a otřesy. Skladujte ventilátory na suchém místě, chráněném před povětrnostními vlivy a nečistotami, dokud se neprovede konečná montáž. 3. Určení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). Dopravovaný vzduch musí být bez částic, které můžou způsobit korozi nebo nevyváženost oběžného kola. 4. Bezpečnost Ventilátory jsou určeny pouze pro odvod vzduchu. Po instalaci nesmí být přístupná žádná z pohyblivých částí. Nesmí se instalovat v nebezpečných výbušných prostředích ani v napojení na odvod spalin resp. pevných částic (prach, saze, ). Bezpečnostní příslušenství (např. bezpečnostní mřížka) nesmí být rozebráno, obcházeno ani odpojeno. UPOZORNĚNÍ! Před servisním zásahem nebo údržbou vypněte napájení a přesvědčte se, zda se oběžné kolo zastavilo. Musí se dbát ustanovení ČSN a ostatních souvisejících norem a předpisů. Při jakékoliv servisní činnosti na ventilátoru musí být zajištěno odpojení elektrického proudu! Před jakoukoliv změnou výkonových parametrů a provozních režimů odpojte ventilátor dle příslušných norem (vypněte jistič) a proveďte nastavení dle Vašich požadavků a typu ventilátoru. 5. Provozní funkce Nastavení časového doběhu GX6T, GX6HT, GX6HT2, GXC6T Časový doběh ventilátoru je možné nastavit sek. až na 20 min. Použitím malého šroubováku otáčejte potenciometr T ve směru hodinových ručiček pro prodloužení časového doběhu a v protisměru hodinových ručiček na zkrácení časového doběhu (výrobní nastavení cca. 10 min.). Nastavení časového doběhu Systemair a.s. str. - 2/

3 Nastavení snímače vlhkosti GX6HT, GX6HT2 Nastavení hodnoty vlhkosti je možné provést v rozmezí 50 až 90% RH relativní vlhkosti. Použitím malého šroubováku otáčejte potenciometr RH ve směru hodinových ručiček pro nastavení vyšší hladiny relativní vlhkosti a v protisměru hodinových ručiček na nastavení nižší hladiny obr. str. 5. (Upozornění: je nutné si uvědomit, že při nastavení nižší hladiny relativní vlhkosti 50% RH, je ventilátor citlivější na výkyvy vlhkosti v prostoru než při 90% RH. Hladina relativní vlhkosti je z výroby přednastavena na cca. 70% RH). Nastavení otáček ventilátoru GX6HT2 Zvolení vhodných otáček ventilátoru se provede pomocí ovladače TBS (není součástí dodávky), tak aby odpovídaly velikosti větrané místnosti. Vzduchový výkon v m 3 /h/0 Pa nízké otáčky 222 vysoké otáčky Nastavení otáček ventilátoru GXC6SC Vhodné otáčky ventilátoru zvolíte pomocí tahového spínače (šňůrky). Tahový spínač spouští a vypíná ventilátor, umožňuje volbu mezi nízkými a vysokými otáčkami. Nastavení vnitřní klapky GX (celá výrobní řada) Vnitřní vestavěná klapka je výrobcem nastavena ON/OF (zavřeno/otevřeno). V případě potřeby permanentního větrání je možno klapku jednoduchým způsobem, stiskem páčky (6) pootevřít. To znamená, že po vypnutí ventilátoru klapka nebude úplně uzavřena a umožní stálá samotížné větrání. Otvíraní žaluzie do -50 sekund při zapnutí a do 3 min. při vypnutí ventilátoru. 6. Ovládání jednotlivých typů GX6: Ovládání ventilátoru je přes vzdálený ON/OFF spínač (např. běžný stěnový vypínač, není součástí dodávky ventilátoru) GX6T: Vzdáleným spínačem, resp. vypínačem osvětlení, po vypnutí spínače ventilátor pokračuje v odsávání vzduchu během nastaveného časového doběhu. Po uplynutí doběhu se automaticky vypne GX6HT: Po vypnutí spínače ventilátor pokračuje v odsávání vzduchu během nastaveného časového doběhu, po uplynutí doběhu se automaticky vypne, nebo bude odsávat, pokud vlhkost v odsávaném prostoru překročí nastavenou hladinu relativní vlhkosti % RH a vypne se, když vlhkost poklesne pod tuto hladinu vzdálený ON/OF vypínač je vypnutý. GX6HT2: Ventilátor se automaticky sepne po zapnutí vzdáleného ON/OFF vypínače. Po vypnutí ventilátor pokračuje v provozu po dobu nastaveného časového doběhu. Po uplynutí nastaveného času se automaticky vypne. Po vypnutí ventilátoru časovým doběhem přejde ventilátor automaticky do režimu snímání relativní vlhkosti v daném prostoru. Při překročení nastavené relativní vlhkosti se ventilátor automaticky sepne. Režim snímání vlhkosti se aktivuje pouze při vypnutí ventilátoru vzdálený TBS vypínač je vypnutý str. - 3/9 - Systemair a.s.

4 GXC6 Zatažením tahového spínače (šňůrky) uvedete ventilátor do chodu, opětovným zatažením se ventilátor vypíná. GXC6T: Zatažením tahového spínače (šňůrky) uvedete ventilátor do chodu, opětovným zatažením se ventilátor vypíná, po vypnutí ventilátor pokračuje v odsávání vzduchu během nastaveného časového doběhu, po uplynutí doběhu se automaticky vypne. GXC6SC: Zatažení tahového spínače (šňůrky) ventilátor pracuje ve vysokých otáčkách. Opětovné zatáhnutí tahového spínače (šňůrky) ventilátor pracuje v nízkých otáčkách. Opětovné zatáhnutí tahového spínače (šňůrky) ventilátor vypnut 7. Montáž Důležité upozornění: 1. Před samotnou montáží si pozorně pročtěte tento návod a všechna doporučení a upozornění 2. Montáž a elektrické připojení se musí provádět v souladu s platnými předpisy a smí je vprovádět pouze oprávněná osoba. 3. Elektrické připojení svěřte kvalifikovaným elektromontérům. 4. Tento návod se vztahuje pro připojení ventilátoru k pevnému elektrickému rozvodu. 5. Zkontrolujte odpovídající napětí elektrické sítě. 6. Upozornění: toto zařízení musí být uzemněno. 7. Zařízení montujte mimo přímého dosahu zdrojů tepla (např. plynové sporáky a pod.), přičemž teplota odsávaného vzduchu nesmí přesáhnout 50 C. Při instalaci v kuchyni není povolena montáž přímo nad sporákem nebo grilem. 8. V případě montáže ventilátoru v prostoru se zařízením s otevřeným ohněm (plamenem), je potřebné se vyhnout zpětnému proudu plynů ze spalování těchto zařízení. Je nutné zajistit dostatečnou výměnu vzduchu, aby nedošlo k otravě nebo udušení. 9. Umístění ventilátoru v chemickém prostředí konzultujte s dodavatelem zařízení. 10. Při montáži použijte všechny dostupné ochranné pomůcky, předepsané pro tyto práce. 11. Ventilátor umístěte vždy co nejvýše, jak je jen možné, z důvodů nejlepší výměny vzduchu co nejdál od přívodu vzduchu (např. vstupních dveří), nebo co nejblíže k zdroji znečištění. 12. Vzdálenost od nejbližší stěny nebo hrany musí být min. 145 mm od osy otvoru. Pro rychlou a jednoduchou montáž doporučujeme použít originální příslušenství Xpelair. Před zahájení montáže a elektrického připojení se ujistěte, že na místě, na kterém se chystáte upevnit ventilátor nebo regulátor, nejsou žádné překážky (elektrický rozvod, vodovodní potrubí, plynové potrubí...). Připravte si elektrické kabely odpovídající typu ventilátoru na přepojení mezi ventilátorem, vypínačem a zdrojem el. energie. Montáž na stěnu a okno Vzdálenost od nejbližší stěny nebo hrany musí být min. 145 mm od osy otvoru. 1. Využijte naznačený střed díry pro vyznačení obdélníkového otvoru na stěně, kruhového otvoru do okna 2. Při montáži použijte všechny dostupné ochranné pomůcky, předepsané pro tyto práce 3. Stěny montážního otvoru zapravte tak, aby byly dostatečně hladké. Zbavte montážní otvor všech nečistot. Systemair a.s. str. - 4/

5 Příprava ventilátoru k montáži: 1. Uvolněte kryt ventilátoru. 2. Vyjměte automatickou žaluzii a ventilátor. 1 Kryt ventilátoru 2 Vnitřní mřížka 3 Kryt svorkovnice 4 Skříň ventilátoru 5 Stahovací pásek 6 Krytky šroubů 7 Venkovní mřížka 8 Šroub oběžného kola Montáž rámu ventilátoru a venkovní mřížky 1. 2 držáky stahovacích pásků (balené zvlášť) vsaďte do montážních otvorů na venkovní mřížce. 2. Upevněte 2ks stahovacích pásků do držáků na venkovní mřížce 3. Venkovní mřížku nasaďte na venkovní stěnu tak, aby stahovací lišty směřovaly dovnitř. 4. 2ks stahovací lišty zachyťte pomocí montážního držáku (baleno zvlášť) 5. Změřte tloušťku stěny! 6. Upravte spojovací troubu 7. Zasuňte stahovací lišty přes určené otvory na montážním rámu, vsaďte rám do montážního otvoru a upevněte je pomocí šroubů. Šrouby nepřetočte! 8. Zkraťte stahovací lišty na potřebnou délku. Pozor na ostré hrany! 9. Vložte do montážního rámu těleso ventilátoru. 10. Proveďte dle dodaných schémat zapojení. 11. Nasaďte vnitřní klapku. 12. Nasaďte čelní mřížku str. - 5/9 - Systemair a.s.

6 UPOZORNĚNÍ: Součástí dodávky jsou stahovací pásky pro okenní montáž v délce cca. 40mm. Pro stěnovou montáž je možné objednat stahovací pásky v délce cca 500mm (2ks pro jeden ventilátor). 8. Elektrická instalace UPOZORNĚNÍ: Připojení a uzemnění elektrického zařízení musí vyhovovat platným normám ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Zařízení se nesmí uvést do provozu, dokud všechna elektrická bezpečnostní opatření nebyla řádně prostudována a pochopena. Technické změny vyhrazeny bez přecházejícího upozornění. Schéma zapojení je nutné zkontrolovat se schématem dodaným s ventilátorem. V případě nesrovnalostí kontaktujte firmu Systemair a.s. Elektrické připojovací části ventilátoru jsou zvlášť zabaleny. 1. Demontujte čelní kryt. 2. Dle šipek demontujte vnitřní klapku. 3. Odšroubujte šrouby a sundejte kryt elektrického připojení. 4. Z dodaného příslušenství vyberte a rozdělejte zástrčku. 5. Kabelovou průchodkou protáhněte kabel. Připojte kabel do zástrčky dle dodaného schématu. 6. Nasuňte zástrčku do zásuvky ve skříni ventilátoru. 7. Přišroubujte kryt elektrického připojení. 8. Nasaďte vnitřní klapku. 9. Nasaďte čelní kryt (bez nasazeného čelního krytu se ventilátor neuvede do chodu). 9. Technické parametry Typ GX 6 GX 6T GX 6HT GX 6 HT2 GXC 6 GXC 6T Napětí Příkon Vzduchový výkon Hlučnost Rozměr Hmotnost 50Hz W m 3 /h db mm kg * Údaje pro nízké otáčky /18 * / 222 * /34 * Systemair a.s. str. - 6/

7 10. Údržba Před čištěním odpojte ventilátor od napětí, vypněte jistič. Vypněte ventilátor, odpojte ho od sítě a počkejte 3 min na uzavření klapky. Protože ventilátor je provozován bezúdržbově, provádí se pouze čištění oběžného kola (nutná demontáž vnitřní mřížky) a venkovního povrchu podle potřeby, nejméně však jednou ročně, pomocí vlhkého hadříku. Nepoužívejte silné čisticí prostředky, ani žádná rozpouštědla nebo jiné chemikálie (může dojít k poškození plastového povrchu ventilátoru)! Po vyčištění nechejte ventilátor vysušit, a až potom ho opět připojte ke zdroji napětí. V případě, že ventilátor není delší období provozován, je nutné jej minimálně jednou za 3 měsíce alespoň krátce spustit (tím dojde k promazání motoru a odstranění případných nečistot). Bez dodržení této podmínky záruka 24 měsíců propadá. Demontáž vnitřní mřížky Montáž vnitřní mřížky 11. V případě závady Pozorně zajistěte, aby přívod elektrického napětí byl odpojen!! Odmontujte ventilátor od potrubí. Ověřte, zda oběžné kolo není poškozeno. Pokud je oběžné kolo v pořádku (beze stop destrukce a je možné s ním lehko otáčet) a není možné následně ventilátor rozeběhnout ani po ochlazení, zavolejte prosím odborný servis str. - 7/9 - Systemair a.s.

8 12. Schémata elektrického zapojení Systemair a.s. str. - 8/

9 13. Umístění ventilátoru Výrobce: Prodej a servis: Applied Energy Products Ltd. Systemair a.s., Morley Way Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice Peterborough Doručovací adresa, kancelář, sklad: Hlavní 826, Praha-Hovorčovice PE2 9JJ, England tel.: fax: web: str. - 9/9 - Systemair a.s.
