OCELOVÁ LANA. - metráže. - lanové vazáky

Transkript

1

2 OCELOVÁ LANA - metráže - lanové vazáky

3 Co by bylo dobré vědět než si objednáte lano? Pár doporučení a rad jak na lana v metráži.

4 VÝBĚR LANA Základní pojmy Konstrukce tímto pojmem se označuje vzájemné uspořádání jednotlivých konstrukčních prvků duše v laně. 1 drátěné lano 2 drát 3 pramen 4 duše Pramen (typy pramenů ocelového lana) pramen je prvek lana složený svinutím drátů a uloženy spárovitě ve stejném směru v jedné, nebo více vrstvách okolo středu. Kruhový pramen pramen, který je v kolmém řezu přibližně tvaru kružnice. Trojboký pramen pramen, který je v kolmém řežu přibližně tvaru trojúhelníku. Oválný pramen pramen, který je v kolmém řezu přibližně tvaru oválu. Plochý pramen pramen bez středového drátu v kolmém řezu je přibližně pravoúhlý. Vinutí lana směr vinutí drátů v pramenu je buďto levý (s), nebo pravý (z), vztaženo k ose pramene. Směr vinutí drátu v pramenu označujeme malým písmenem. z pravé vinutí; dráty v pramenu stoupají zleva doprava s levé vinutí;dráhy v pramenustoupají zpravadoleva doprava

5 Směr vinutí pramenů v laně obdobně jako u vinutí u pramenů; pravé vinutí označujeme Z (stoupá zleva doprava) a levé vinutí, označujeme S (stoupá zprava doleva). Kombinací vinutí drátů v prameni a pramenů v laně vznikají čtyři základní druhy vinutí ocelových lan. Podle vzájemného vztahu vinutí drátů v prameni a jednotlivých pramenů vzhledem k podélné ose lana rozeznáváme tyto základní typy vinutí lan. sz, zs protisměrně (křížově) vinuté pramenné lano, kde směr vinutí drátů vnějších pramenů je v opačném směru k vinutí pramenů vnějších v laně. sz pravé protisměrně (křížově) vinuté lano zs levé protisměrně (křížově) vinuté lano ss, zz stejnosměrně vinuté pramenné lano, kde směr vinutí drátů v pramenech je ve stejném směru jako vnější prameny v laně. zz pravé stejnosměrně vinuté lano ss levé stejnosměrně vinuté lano Výška vinutí vzdálenost rovnoběžná s podélnou osou lana. Výška závitu (spirály) kolem osy lana. výška vinutí pramene h výška vinutí lana H

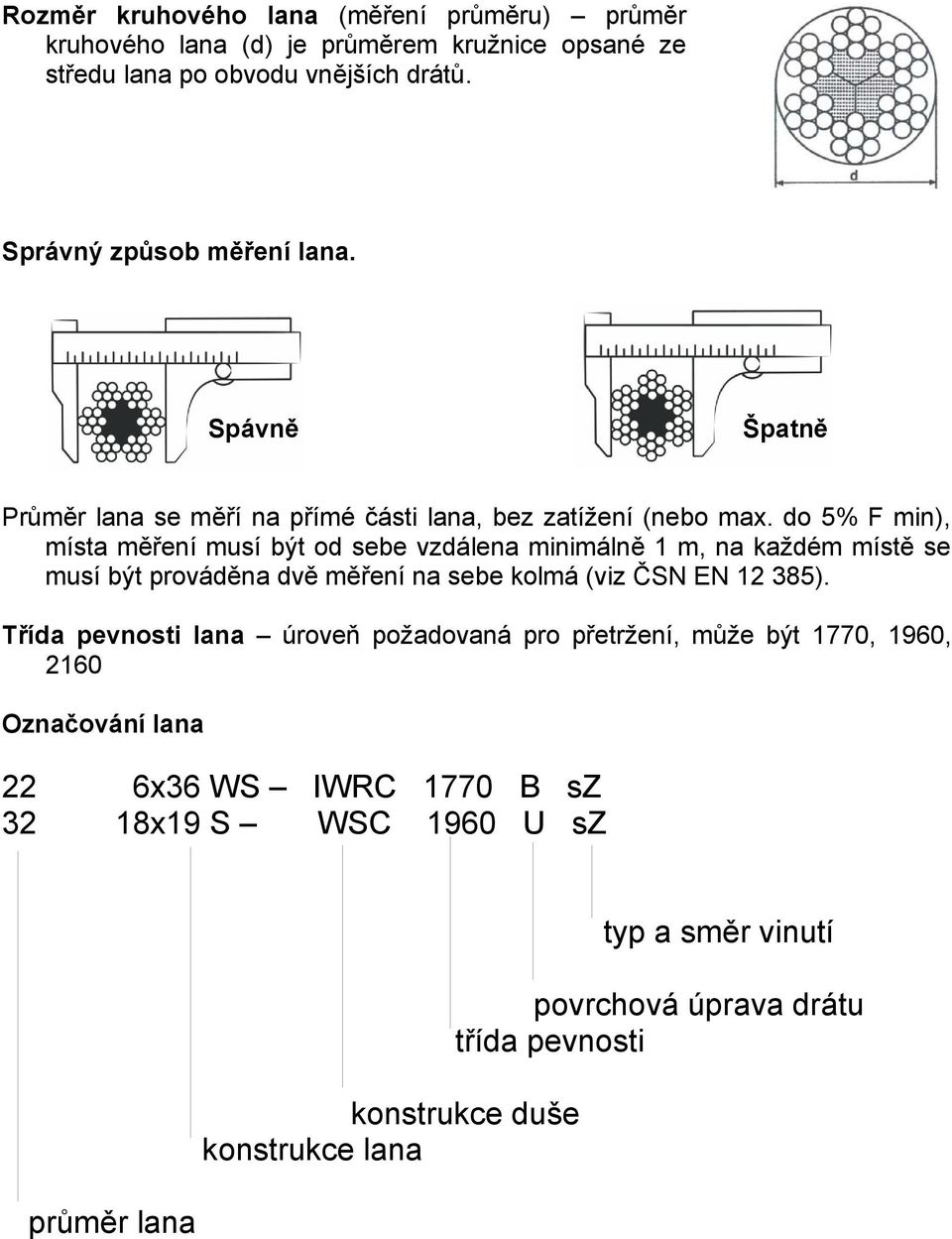

6 Rozměr kruhového lana (měření průměru) průměr kruhového lana (d) je průměrem kružnice opsané ze středu lana po obvodu vnějších drátů. Správný způsob měření lana. Spávně Špatně Průměr lana se měří na přímé části lana, bez zatížení (nebo max. do 5% F min), místa měření musí být od sebe vzdálena minimálně 1 m, na každém místě se musí být prováděna dvě měření na sebe kolmá (viz ČSN EN ). Třída pevnosti lana úroveň požadovaná pro přetržení, může být 1770, 1960, 2160 Označování lana 22 6x36 WS IWRC 1770 B sz 32 18x19 S WSC 1960 U sz průměr lana konstrukce duše konstrukce lana typ a směr vinutí povrchová úprava drátu třída pevnosti

7 Jak s metráží manipulovat? Lana transportujte tak aby nedošlo k poškození. Nedoporučené manipulace. Lana skladujte vždy v suchu.

8 Dodporučené způsoby odvíjení. Při odvíjení pozor na nečistoty které mohou ulpět na lanu. Při odvíjení lana pozor na krutinu lana.

9 Metráž STANDARD JEDNOPRAMENNÁ LANA HERKULES SEAL WARRINGTON FILLER OC.LANA S PVC NÁSTŘIKEM vyráběných dle norem ČSN EN, DIN, PN v několika variantách, které se odlišují pevností a povrchem dátů způsobem a směrem vinutí Podle přání Vám dodáme ocelová lana v přesných délkách v průměrech od 0,54 mm do 80 mm stočená ve svazcích nebo na cívkách s různou povrchovou úpravou - lana černá, lana pozinkovaná, lana nerezová nebo lana potažená PVC. Na přání je možné lana dodat nejen suchá ale i mazaná.

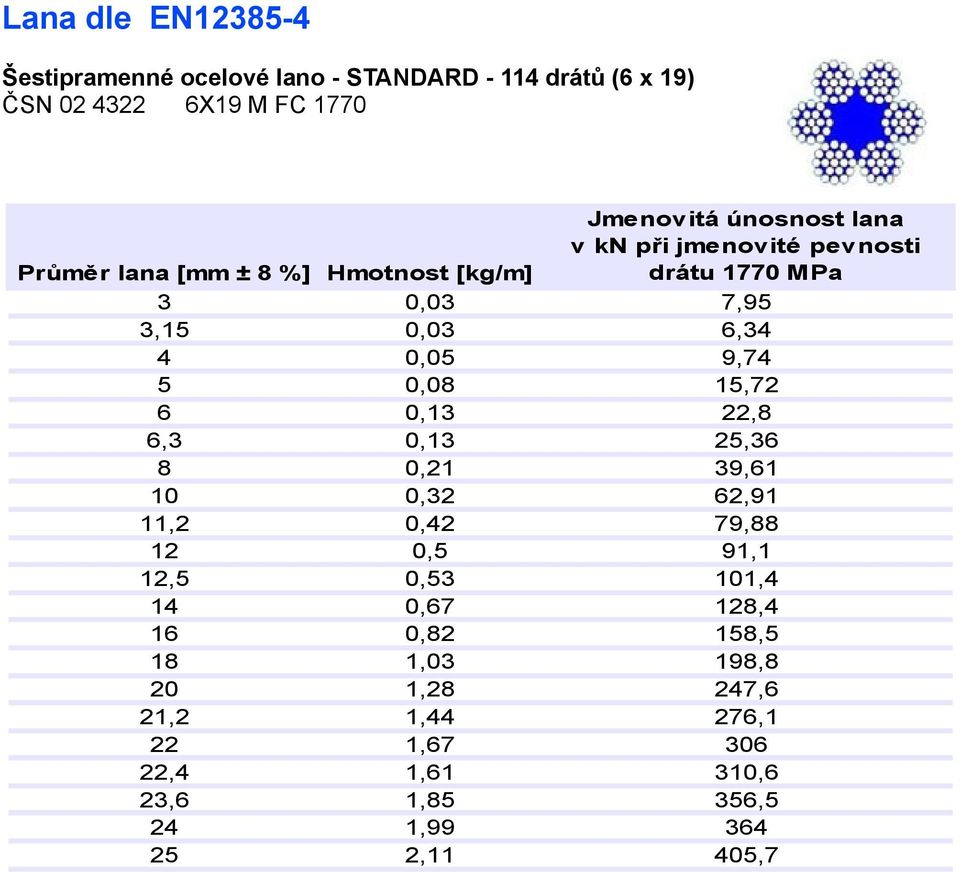

10 Lana dle EN Šestipramenné ocelové lano - STANDARD drátů (6 x 19) ČSN X19 M FC 1770 Jmenovitá únosnost lana v kn při jmenovité pevnosti Průměr lana [mm ± 8 %] Hmotnost [kg/m] drátu 1770 MPa 3 0,03 7,95 3,15 0,03 6,34 4 0,05 9,74 5 0,08 15,72 6 0,13 22,8 6,3 0,13 25,36 8 0,21 39, ,32 62,91 11,2 0,42 79, ,5 91,1 12,5 0,53 101,4 14 0,67 128,4 16 0,82 158,5 18 1,03 198,8 20 1,28 247,6 21,2 1,44 276,1 22 1, ,4 1,61 310,6 23,6 1,85 356,5 24 1, ,11 405,7

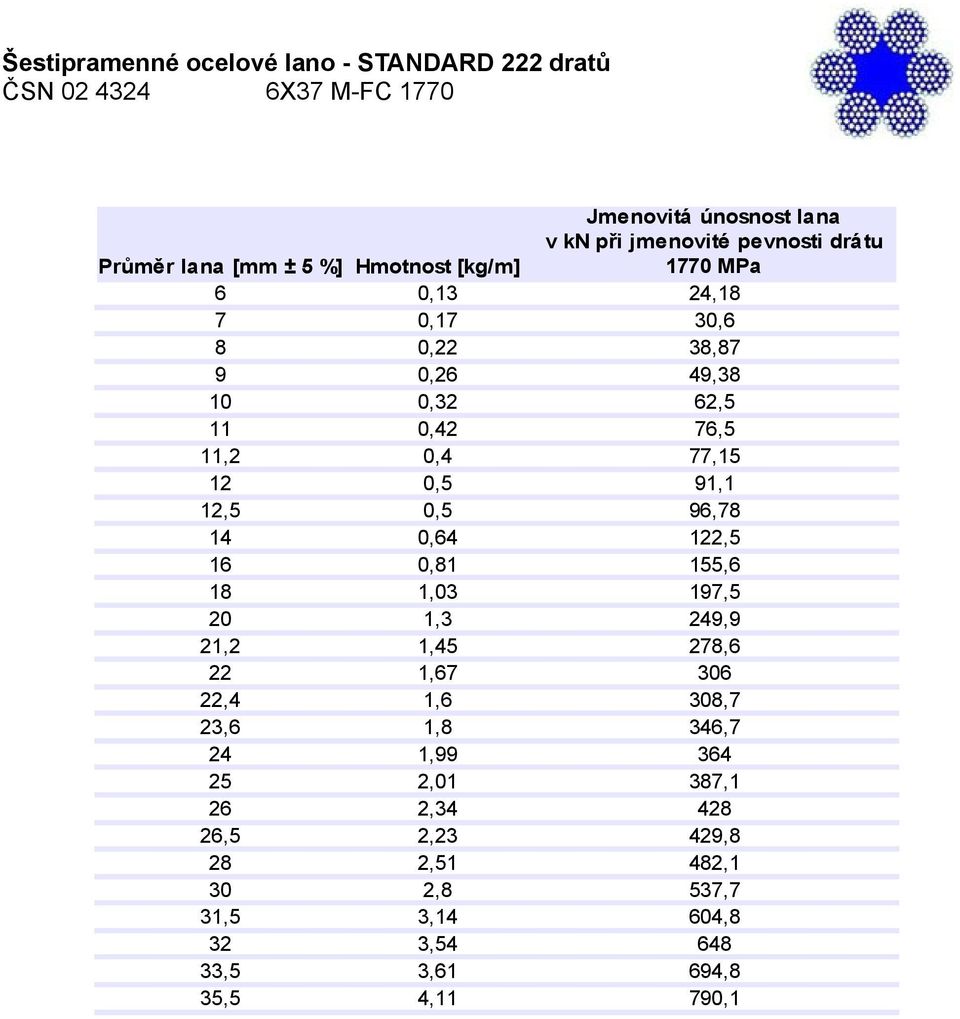

11 Šestipramenné ocelové lano - STANDARD 222 dratů ČSN X37 M-FC 1770 Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu Průměr lana [mm ± 5 %] Hmotnost [kg/m] 1770 MPa 6 0,13 24,18 7 0,17 30,6 8 0,22 38,87 9 0,26 49, ,32 62,5 11 0,42 76,5 11,2 0,4 77, ,5 91,1 12,5 0,5 96, ,64 122,5 16 0,81 155,6 18 1,03 197,5 20 1,3 249,9 21,2 1,45 278,6 22 1, ,4 1,6 308,7 23,6 1,8 346,7 24 1, ,01 387,1 26 2, ,5 2,23 429,8 28 2,51 482,1 30 2,8 537,7 31,5 3,14 604,8 32 3, ,5 3,61 694,8 35,5 4,11 790,1

12 Šestipramenné ocelové lano - SEAL 114 drátů ČSN X19 S-FSC Průměr lana [mm +6 / -3 %] Hmotnost [kg/m] Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu 1770 MPa 5 0,09 17,47 6,3 0,15 27,28 6,5 0,15 29,5 8 0,25 44,59 9 0,3 55,2 10 0,37 71, ,45 82,4 11,2 0,47 90, ,54 98,1 12,5 0,58 111,6 14 0,73 140,3 16 0,92 176,5 18 1,16 222,1 Šestipramenné ocelové lano - SEAL plus duše ČSN X19 S IWRC Průměr lana [mm +6 / -3 %] Hmotnost [kg/m] Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu 1770 MPa 8 0,26 50,6 10 0,43 82, ,5 95,6 11,2 0,54 103,8 12 0, ,5 0,67 128,7 14 0,84 161,7 16 1,06 203,6 18 1,33 256,5

13 Šestipramenné ocelové lano WARINGTON 114 drátů ČSN X19W-SFC Průměr lana [mm ± 5 %] Hmotnost [kg/m] Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu 1770 MPa 9 0,3 55,2 10 0,35 67, ,45 82,4 11,2 0,46 88, ,54 98,1 12,5 0,58 111,1 13 0, ,72 137,6 16 0,98 188,5 18 1,25 240,7 20 1,41 271,2 22,4 1,82 349,9 Šestipramenné ocelové lano SEALWARINGTON 186 dratu ČSN X31 W- SFC Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu 1770 Průměr lana [mm +6 / -3 %] Hmotnost [kg/m] MPa 14 0,71 139,3 15 0,81 157,9 16 0,91 178,5 17 1, ,15 227,5 19 1, ,41 277,5 21 1,59 312,8 22 1,74 342,3

14 Vícepramenné ocelové lano HERKULES 126 dratů ČSN X7 + FC Jmenovitá únosnost lana Průměr lana [mm ± 5 %] 4 Hmotnost [kg/m] 0,06 v kn při jmenovité pevnosti drátu 1770 MPa 12,29 5 0,09 17,38 6 0,14 28,01 6,3 0,14 28,01 7 0,19 35,46 7,1 0,18 35,46 8 0,22 46,3 9 0,28 58,6 9,5 0,32 63, ,35 69,53 10,6 0,4 78,62 11,2 0,45 88,29 11,8 0,5 98, , ,5 0,57 112,1 13,2 0,64 126,6 14 0,72 141,9 15 0,78 158,1 16 0,89 175, ,8 18 1,12 219,7 19 1,24 243,9 20 1,39 273,9 Vícepramenné ocelové lano HERKULES 221 dratů ČSN X17+17X7-FC Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu 1770 Průměr lana [mm +3 / -7 %] Hmotnost [kg/m] MPa 12,5 0,56 107,6 14 0,69 134,2 16 0,87 168,1 17 0,99 191,3 18 1,11 215,9 19 1,25 242,1 20 1,39 269,7

15 Lanové vazáky jednopramenné vícepramenné kombinované zalisované s al.objímkou zaplétané

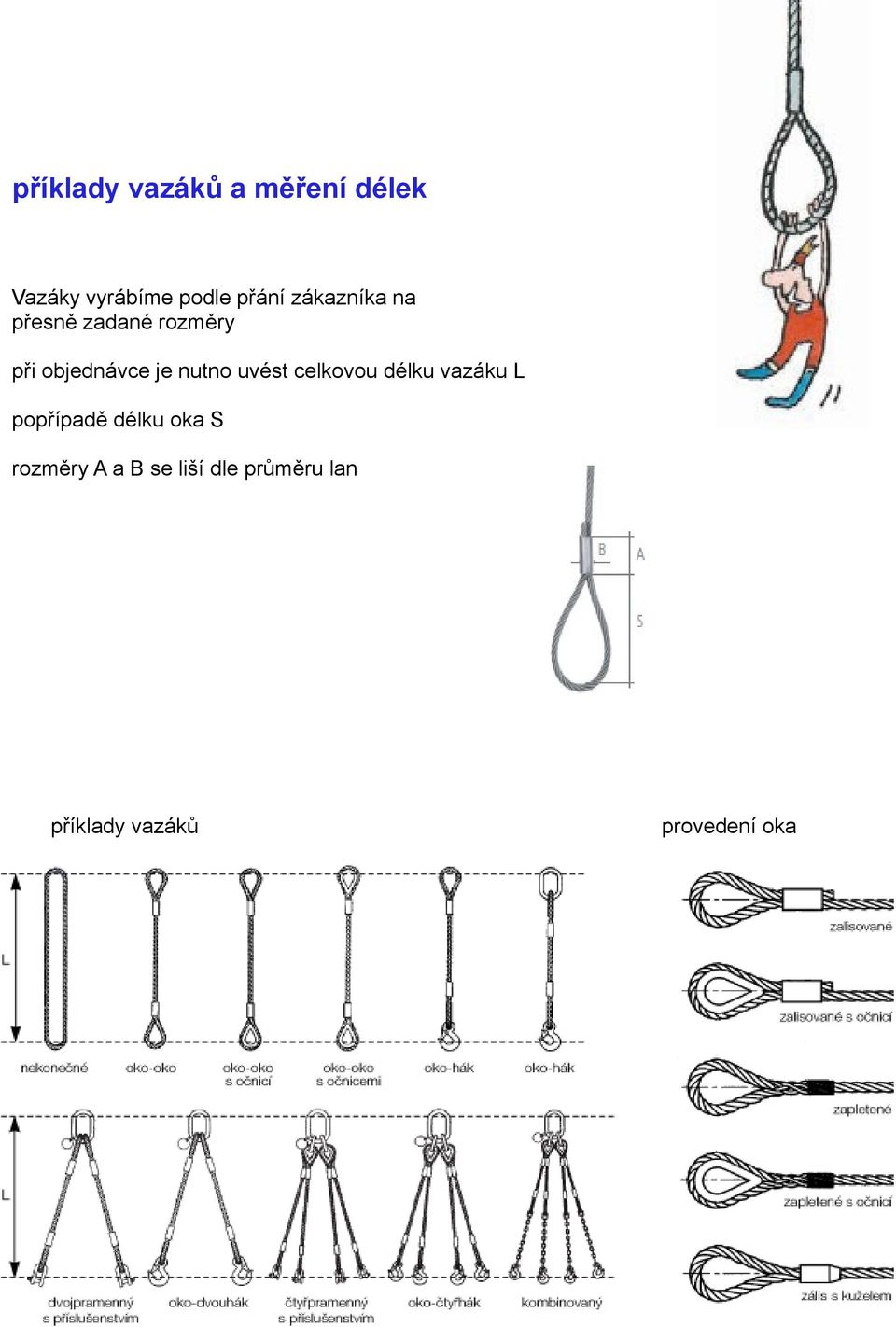

16 příklady vazáků a měření délek Vazáky vyrábíme podle přání zákazníka na přesně zadané rozměry při objednávce je nutno uvést celkovou délku vazáku L popřípadě délku oka S rozměry A a B se liší dle průměru lan příklady vazáků provedení oka

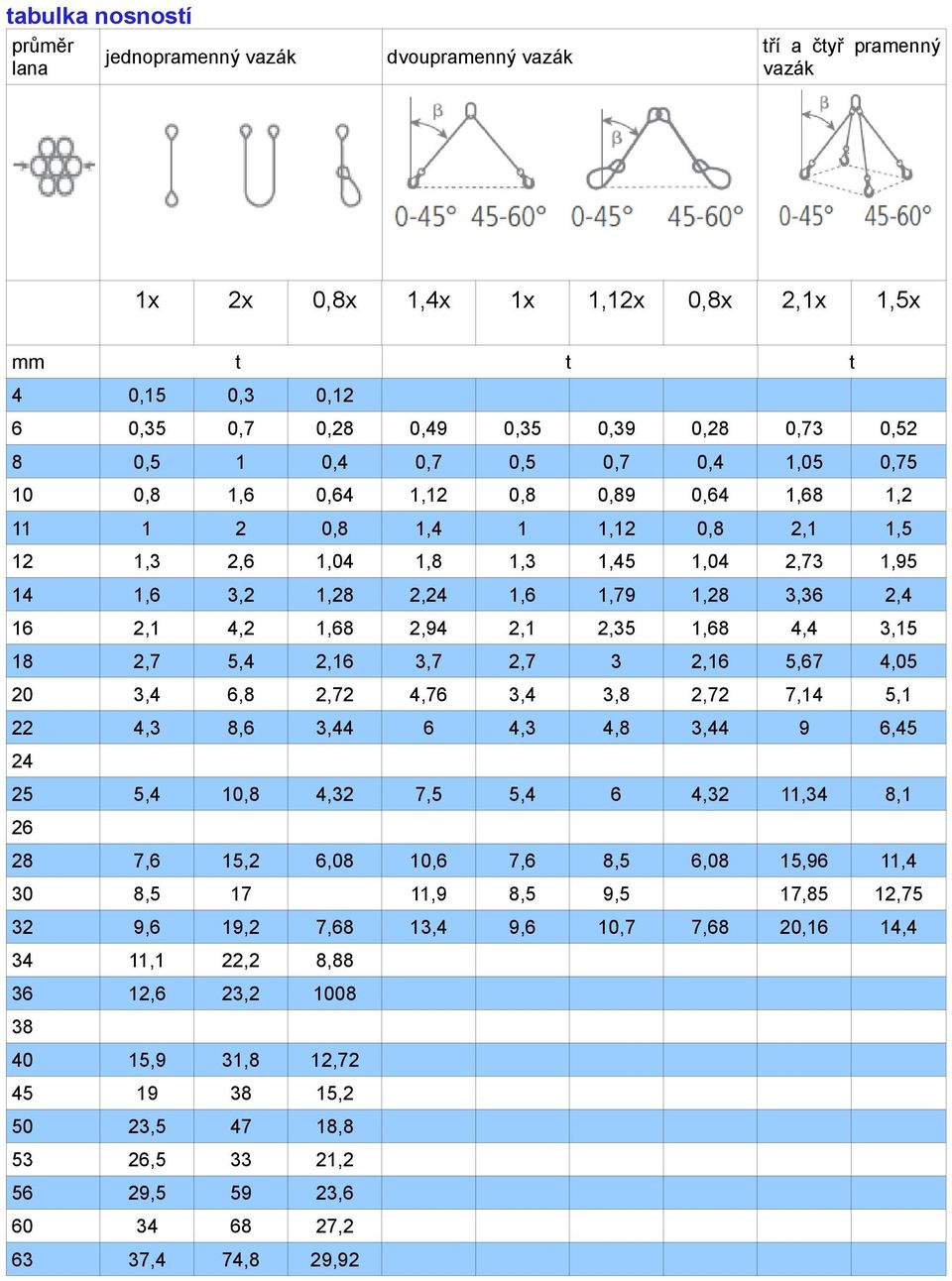

17 tabulka nosností průměr jednopramenný vazák lana dvoupramenný vazák tří a čtyř pramenný vazák 1x 2x 0,8x 1,4x 1x 1,12x 0,8x 2,1x 1,5x mm t t t 4 0,15 0,3 0,12 6 0,35 0,7 0,28 0,49 0,35 0,39 0,28 0,73 0,52 8 0,5 1 0,4 0,7 0,5 0,7 0,4 1,05 0, ,8 1,6 0,64 1,12 0,8 0,89 0,64 1,68 1, ,8 1,4 1 1,12 0,8 2,1 1,5 12 1,3 2,6 1,04 1,8 1,3 1,45 1,04 2,73 1, ,6 3,2 1,28 2,24 1,6 1,79 1,28 3,36 2,4 16 2,1 4,2 1,68 2,94 2,1 2,35 1,68 4,4 3, ,7 5,4 2,16 3,7 2,7 3 2,16 5,67 4, ,4 6,8 2,72 4,76 3,4 3,8 2,72 7,14 5,1 22 4,3 8,6 3,44 6 4,3 4,8 3,44 9 6, ,4 10,8 4,32 7,5 5,4 6 4,32 11,34 8, ,6 15,2 6,08 10,6 7,6 8,5 6,08 15,96 11,4 30 8, ,9 8,5 9,5 17,85 12, ,6 19,2 7,68 13,4 9,6 10,7 7,68 20,16 14, ,1 22,2 8, ,6 23, ,9 31,8 12, , , , , , , , , ,4 74,8 29,92

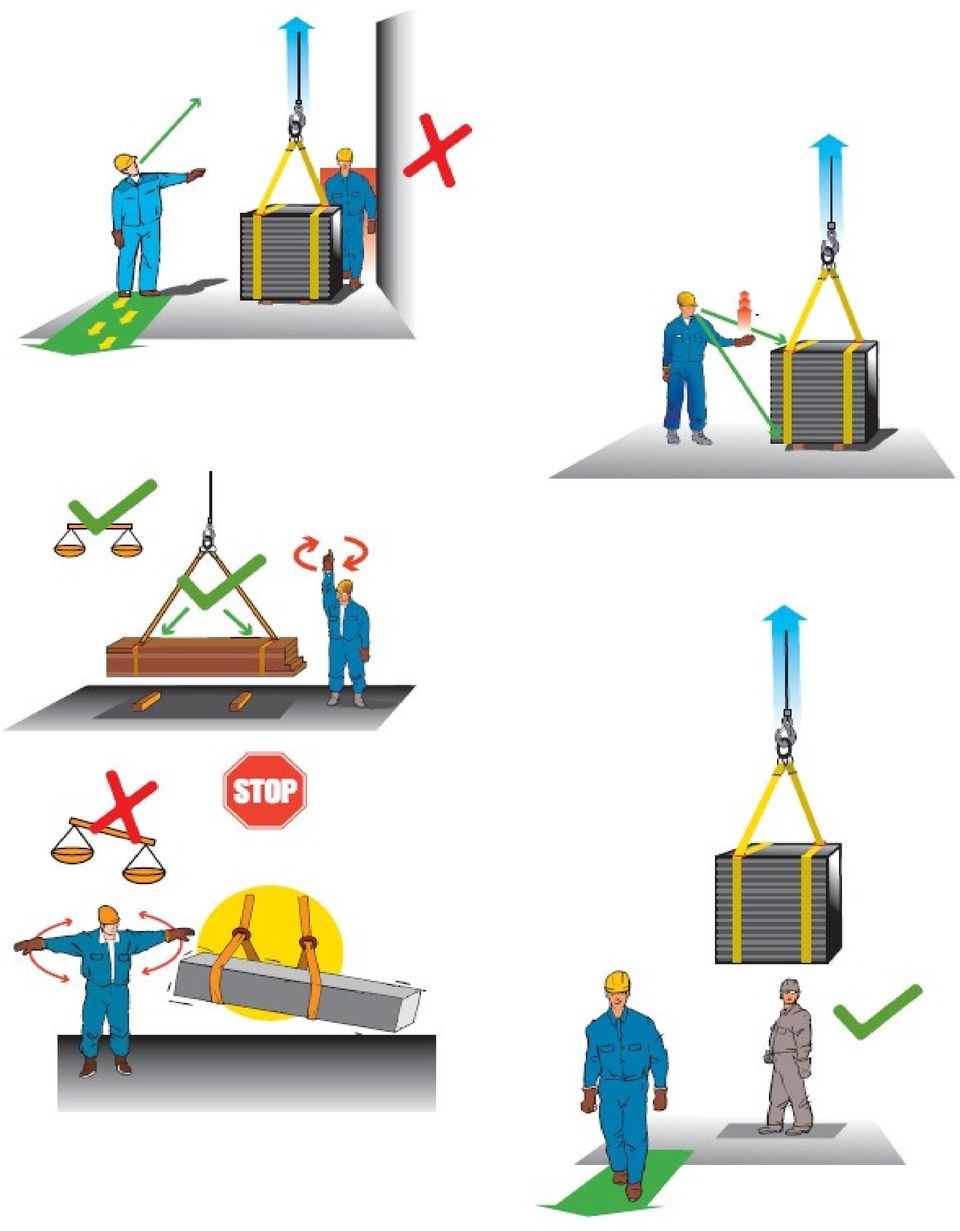

18 Vázání a zavěšování břemen Pro vázání nebo zavěšování přemene použijte jen k tomu určené prostředky označené nosností (WLL). Zvolte je v závislosti na hmotnosti břemene a způsobu jejich uchycení. Uvazujte a zavěšujte jen břemeno známé hmotnosti. Zavěšování břemena neznámé hmotnosti je zakázáno. Je zakázáno uvazovat břemeno v místech, kde by mohlo dojít k poškození lana. Nosnost vázacího prostředku (WLL) musí být vždy větší nebo minimálně shodná s hmotností břemene

19

20 návod pro používání vazáků z oc.lan VŽDY DBEJTE NATO, ABY ROZEVŘENÍ VÍCEPRAMENNÝCH VÁZACÍCH PROSTŘEDKŮ NETŘESÁHLO 120 O Neohýbejte lana přes ostré hrany -průměr ohybu by měl být minimálně dvojnásobek průměru lana Na ostré rohy vždy použijte odpovídající ochranný prostředek viz kapitola ochranné prostředky

21 Vymezení okruhu použití: 1. vazáky s ocelovými lany používat ke zvedání pouze v případě známých hmotností břemen 2.nesmí být překročeny parametry výrobku z jeho označení nebo štítku, obzvláště nosnost, v případě absence označení nebo štítku je nutno vazák odstavit 3.před každým nasazením je nutné vázací prostředek vizuálně a funkčně zkontrolovat, při trhlinách, deformacích nebo jiných poškozeních se nesmí použít a je třeba ho odstavit 4.vazáky s ocelovými lany nepoužívat v agresivních prostředích jako např. kyseliny či kyselé páry, obzvláště korozivní prostředí atd., rovněž nesmí být nasazeny pro louhovací a zinkovací koupele 5.vazáky s ocelovými lany nesmí být použity, hrozí-li nebezpečí svodu elektrického či teplotního proudu např. rozsáhlé svářečské práce apod. 6.je zakázáno pomocí vazáků s ocelovými lany transportovat osoby a dále pak obzvláště nebezpečné materiály jako např. tekuté kovy, leptavé a jaderné látky aj. 7.závěsné vazáky s ocelovými lany nesmí být použity k trhacím pracím 8.teplotní rozmezí pro nasazení je -40 C až +60 C pro ocelová lana s nalisovanými hliníkovými objímkami a -40 C až +200 C se zaplétanými konci Použití: 1.ocelová lana jsou vhodná pro manipulaci se zaoblenými výrobky 2.velikost, délku, nosnost a případně způsob použití vazáků s ocelovými lany správně volit dle předepsaných zatěžovacích diagramů 3.při nasazení vazáků ve vícepramenném provedení nesmí být úhel mezi jednotlivými prameny větší než 120 resp. úhel pramenů ke kolmici než 60, v případě nesouměrného nebo nerovnoměrného zatížení pramenů musí být celková nosnost redukována na 50% 4.při manipulaci s ocelovými lany je třeba dávat pozor na drobná roztřepení z důvodu poranění, v případě velkého množství roztřepení na již krátkých vzdálenostech je nutno vazák odstavit 5.pohyblivé části vazáků či koncových komponentů je třeba pravidelně promazávat, různé sklony k zabarvování drátů ocelového lana, ztrátě maziva či vzniku důlků znamenají poškození horkem nebo elektrickým proudem a je třeba takový vázací prostředek odstavit 6.v případě silné koroze na povrchu ocelového lana je odůvodněný předpoklad, že bude korozí narušeno i jádro, a proto je nutno i takovýto vazák nutno odstavit 7.při ztrátě od 10% průměru z původního výrobního průměru ocelového lana nebo průměru článků řetězu musí být daný vázací prostředek odstaven, rovněž tak zvětšení rozevření koncových háků od 10% oproti parametrům nových komponentů je příčinou k odstavení takového výrobku Nebezpečí: 1.při nesprávném či neoprávněném použití vázacích prostředků může dojít ke škodám na zdraví či majetku 2.při manipulaci v úzkých prostorách dávat pozor na vyčnívající části těla jako např. prsty apod. 3.jsou-li k dispozici, či si to situace přímo vyžaduje, nutno užít ochranných prostředků pro vázací prostředky jako např. ochranné manžety, plastové rohy aj., v případě, že se váže břemeno s hranou o poloměru rovném nebo menším než je průměr lana bez použití ochranných prostředků, musí být nosnost vazáku redukována na 50% 4.různě zauzlované či nesprávně pospojované vázací prostředky nesmí být užity 5.s vázacími prostředky smí manipulovat pouze znalá a k tomu pověřená osoba, za plného vědomí, přičemž se musí chovat maximálně obezřetně 6.vždy dodržovat všeobecná či v místě interní bezpečnostní nařízení a předpisy
