1 LANOVÉ PŘEVODY Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07/2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 POPIS A POUŽITÍ LANOVÉHO PŘEVODU Lanový převod je opásaný převod, u něhož tažným členem je lano. Princip i geometrie jsou shodné s řemenovým převodem. Vzdálenost mezi hnací a hnanou řemenicí může dosahovat i několika kilometrů. Pro zamezení velkého průhybu lana se používají podpěrné kladky, které zároveň lano vedou. Napínací zařízení zajišťuje stálou velikost napínací síly a vyrovnává prodloužení či zkrácení lana v důsledku teplotních změn. Dnes se lanové převody se používají zejména u zdvihacích ústrojí, v jeřábech různé konstrukce, těžební technice a v neposledním řadě u lanových drah. Dále se užívají pro sklápění a vysouvání výložníků.

4 PŘÍKLAD LANOVÉHO PŘEVODU - JEŘÁB

5 VÝHODY A NEVÝHODY LANOVÉHO PŘEVODU Výhody: vysoká únosnost ocelových lan vysoká mechanická účinnost nízká pořizovací cena nízké provozní náklady Nevýhody: značné prodlužování lan nutnost stálé kontroly lan a uchycení jejich konců velké zatížení hřídelí a ložisek

6 KONSTRUKČNÍ USPOŘÁDÁNÍ LANOVÉHO PŘEVODU Vhodným konstrukčním uspořádáním lanových kladek docílíme potřebný převod (i). Převod charakterizujeme jako počet průřezů lana n mezi pevnými a volnými kladkami.

7 KONSTRUKČNÍ USPOŘÁDÁNÍ LANOVÉHO PŘEVODU

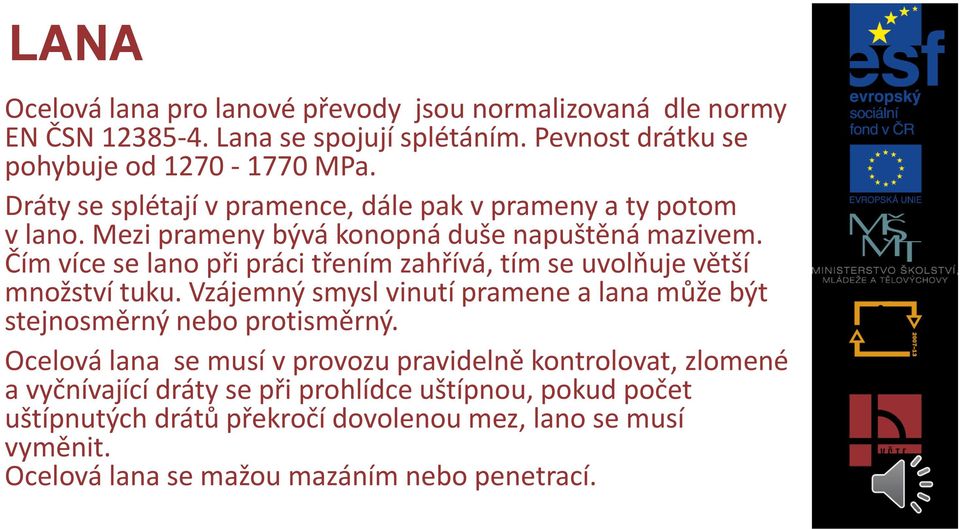

8 LANA Ocelová lana pro lanové převody jsou normalizovaná dle normy EN ČSN Lana se spojují splétáním. Pevnost drátku se pohybuje od MPa. Dráty se splétají v pramence, dále pak v prameny a ty potom v lano. Mezi prameny bývá konopná duše napuštěná mazivem. Čím více se lano při práci třením zahřívá, tím se uvolňuje větší množství tuku. Vzájemný smysl vinutí pramene a lana může být stejnosměrný nebo protisměrný. Ocelová lana se musí v provozu pravidelně kontrolovat, zlomené a vyčnívající dráty se při prohlídce uštípnou, pokud počet uštípnutých drátů překročí dovolenou mez, lano se musí vyměnit. Ocelová lana se mažou mazáním nebo penetrací.

9 LANA Dle normy EN ČSN poznáme tyto druhy ocelových lan: standardní šestipramenní (a,b) šestipramenní Seal (c) šestipramenní Warrington (d) vícepramenní Herkules (e) a) b) c) d) e) Konstrukce jednotlivých druhů lan

10 LANOVÉ BUBNY A KLADKY Kladky se rozlišují na vodící a vyrovnávací. Vyrovnávací kladky jen vyrovnávají tah jednotlivých větví lan. Rozměry kladek jsou odvozeny od průměru lana. Při příliš malém poloměru ohybu, dochází k velkému namáhání nosných drátků z níž jsou lana spletena a může dojít k jejich poškození. Proto se odvozují rozměry kladek od průměru lana, aby byly zachovány optimální podmínky namáhání lana při jeho ohybu. Totéž je dodržováno i u lanových bubnů.

11 PRŮŘEZ LANOVOU KLADKOU

12 VOLBA POUŽITÝCH LOŽISEK Použitý druh ložisek se volí dle vhodnosti typu ložiska, dle velikosti síly a jejího charakteru, požadavků na údržbu, vlivu pracovního prostředí atd. Je možno použít : kluzná ložiska bronzová nebo bimetalová pouzdra valivá ložiska nejčastěji U valivých ložisek se dává přednost ložiskům s přímkovým stykem, které mají vhodnější vlastnosti pro tento způsob zatěžování. Z výrobních důvodů, je vhodné použití jehlových ložisek, neboť jejich konstrukce umožňuje velkou variabilnost rozměrů ložisek. Na následujícím obrázku jsou zobrazeny některé možné varianty řešení jak tvaru kladek, tak i provedení ložisek.

13 LANOVÝ BUBEN S MOTOREM

14 VÝPOČET OCELOVÝCH LAN

15 VÝPOČET OCELOVÝCH LAN

16 ÚČINNOST LANOVÉHO PŘEVODU

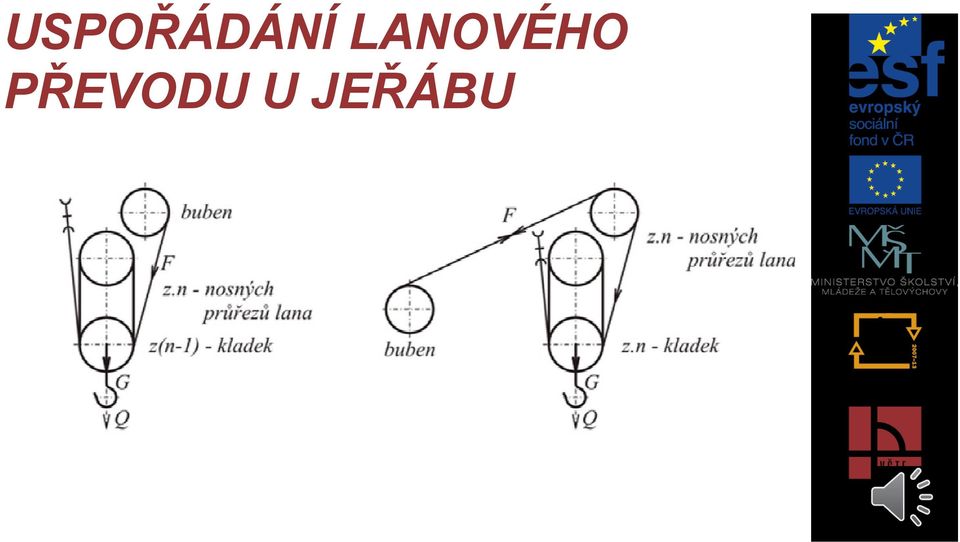

17 USPOŘÁDÁNÍ LANOVÉHO PŘEVODU U JEŘÁBU
