1 S třední škola stavební Jihlava Sada 1 Technologie betonu 20. Zvláštní druhy betonů Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

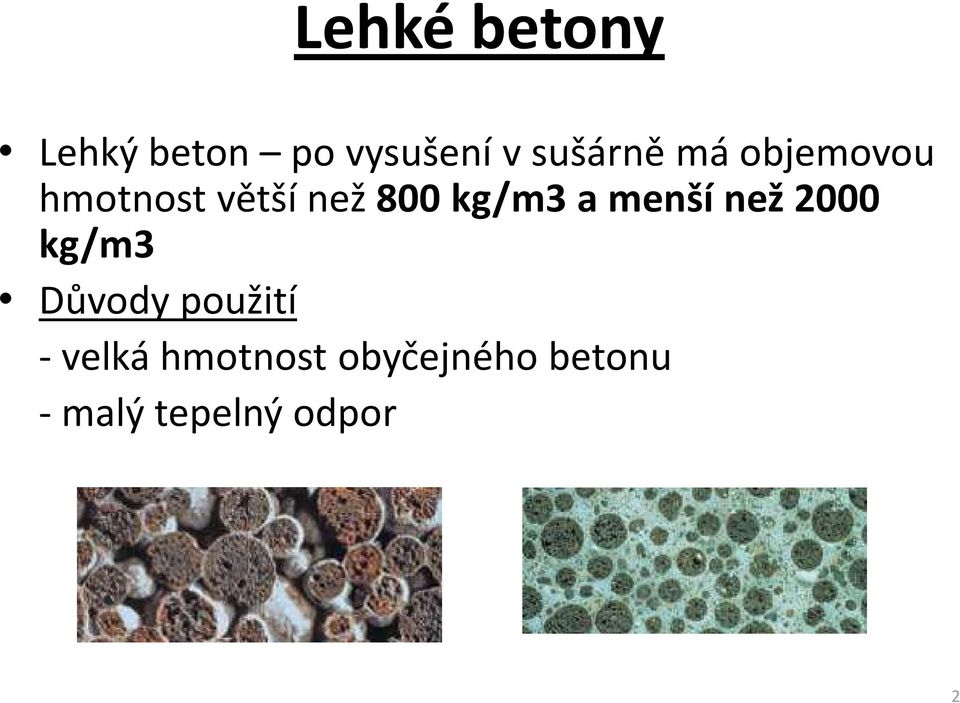

2 Lehké betony Lehký beton po vysušení v sušárně má objemovou hmotnost větší než 800 kg/m3 a menší než 2000 kg/m3 Důvody použití - velká hmotnost obyčejného betonu - malý tepelný odpor 2

3 Rozdělení lehkých betonů dle: 1. způsobu vylehčení přímo (plynotvorná přísada) - nepřímo (lehké plnivo) 2. fyzikální struktury mezerovité -hutné - pórobetony 3. použití tepelně izolační - konstrukčně izolační - konstrukční Vlastnosti: a) malá objemová hmotnost b) tepelně izolační schopnosti 3

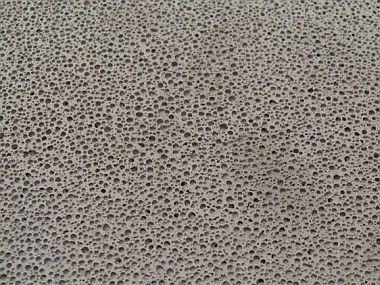

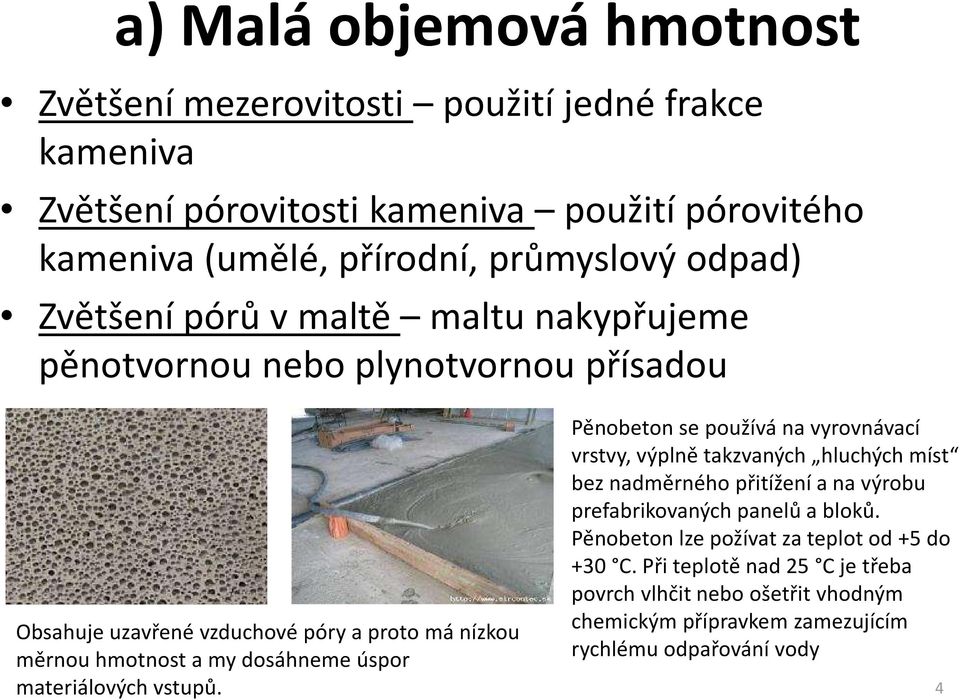

4 a) Malá objemová hmotnost Zvětšení mezerovitosti použití jedné frakce kameniva Zvětšení pórovitosti kameniva použití pórovitého kameniva (umělé, přírodní, průmyslový odpad) Zvětšení pórů v maltě maltu nakypřujeme pěnotvornou nebo plynotvornou přísadou Obsahuje uzavřené vzduchové póry a proto má nízkou měrnou hmotnost a my dosáhneme úspor materiálových vstupů. Pěnobeton se používá na vyrovnávací vrstvy, výplně takzvaných hluchých míst bez nadměrného přitížení a na výrobu prefabrikovaných panelů a bloků. Pěnobeton lze požívat za teplot od +5 do +30 C. Při teplotě nad 25 C je třeba povrch vlhčit nebo ošetřit vhodným chemickým přípravkem zamezujícím rychlému odpařování vody 4

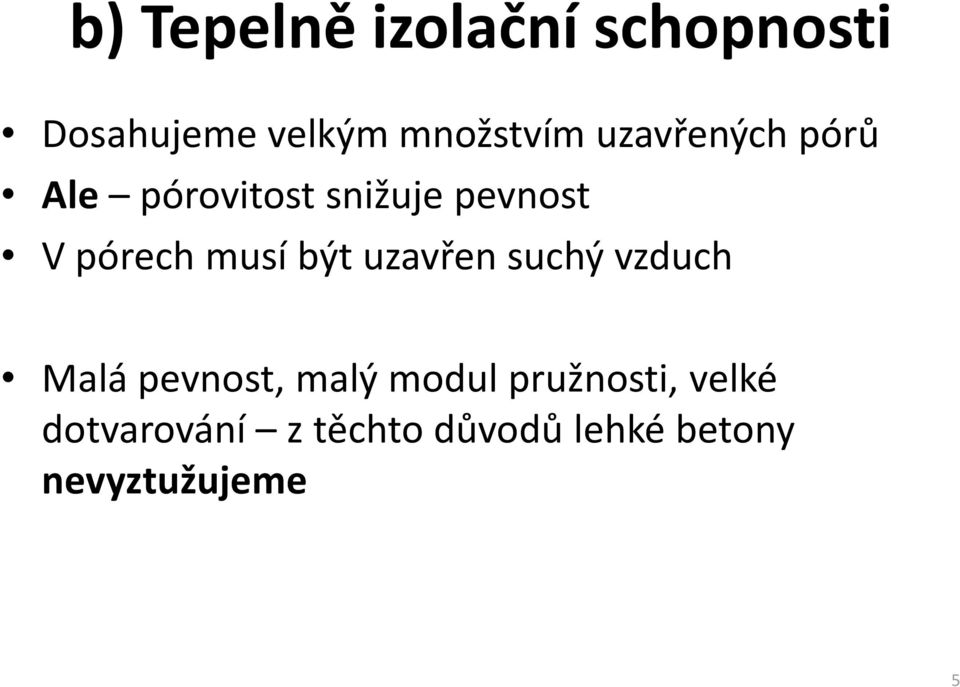

5 b) Tepelně izolační schopnosti Dosahujeme velkým množstvím uzavřených pórů Ale pórovitost snižuje pevnost V pórech musí být uzavřen suchý vzduch Malá pevnost, malý modul pružnosti, velké dotvarování z těchto důvodů lehké betony nevyztužujeme 5

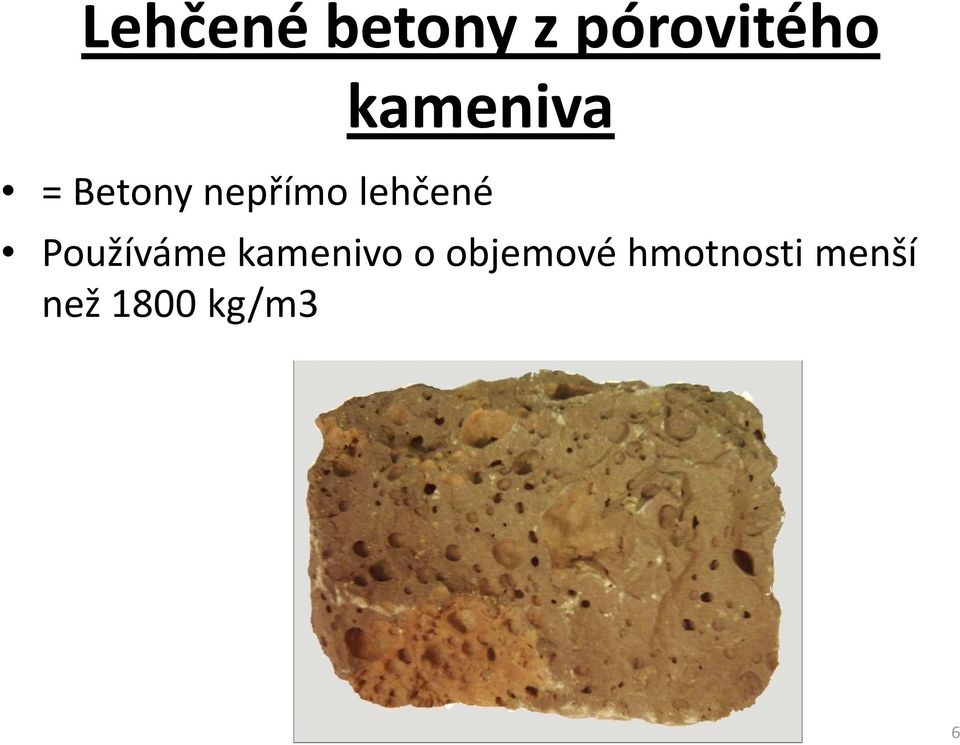

6 Lehčené betony z pórovitého kameniva = Betony nepřímo lehčené Používáme kamenivo o objemové hmotnosti menší než 1800 kg/m3 6

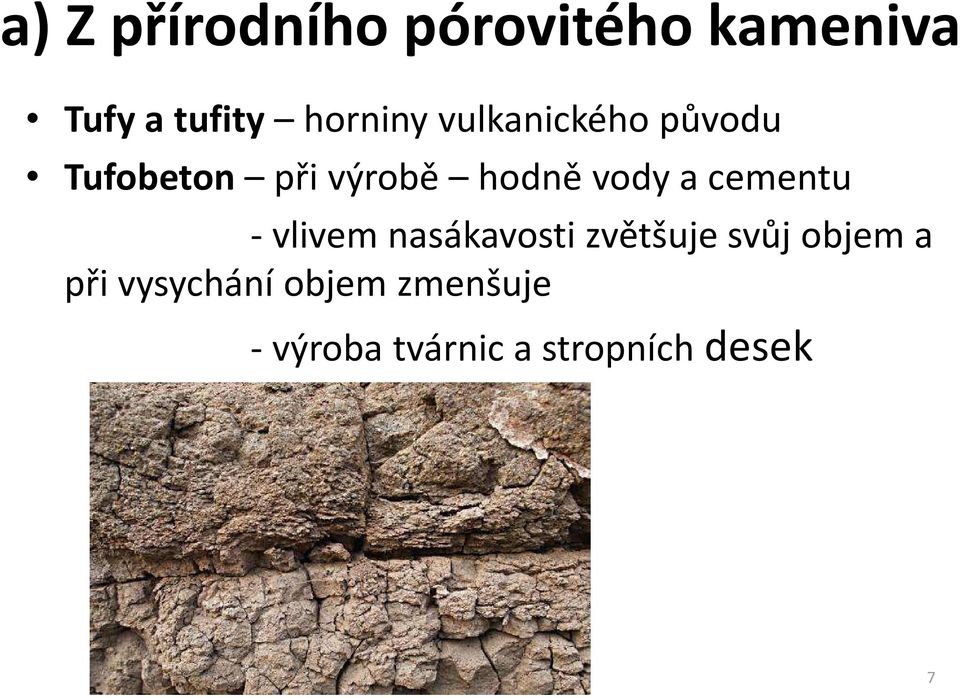

7 a) Z přírodního pórovitého kameniva Tufy a tufity horniny vulkanického původu Tufobeton při výrobě hodně vody a cementu -vlivem nasákavosti zvětšuje svůj objem a při vysychání objem zmenšuje - výroba tvárnic a stropních desek 7

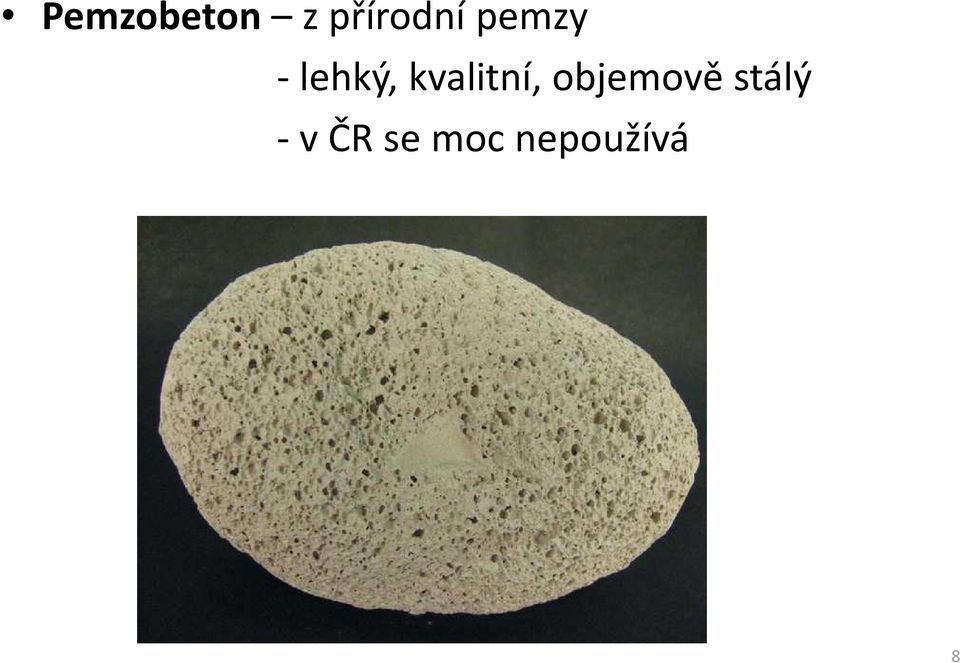

8 Pemzobeton z přírodní pemzy - lehký, kvalitní, objemově stálý -v ČR se moc nepoužívá 8

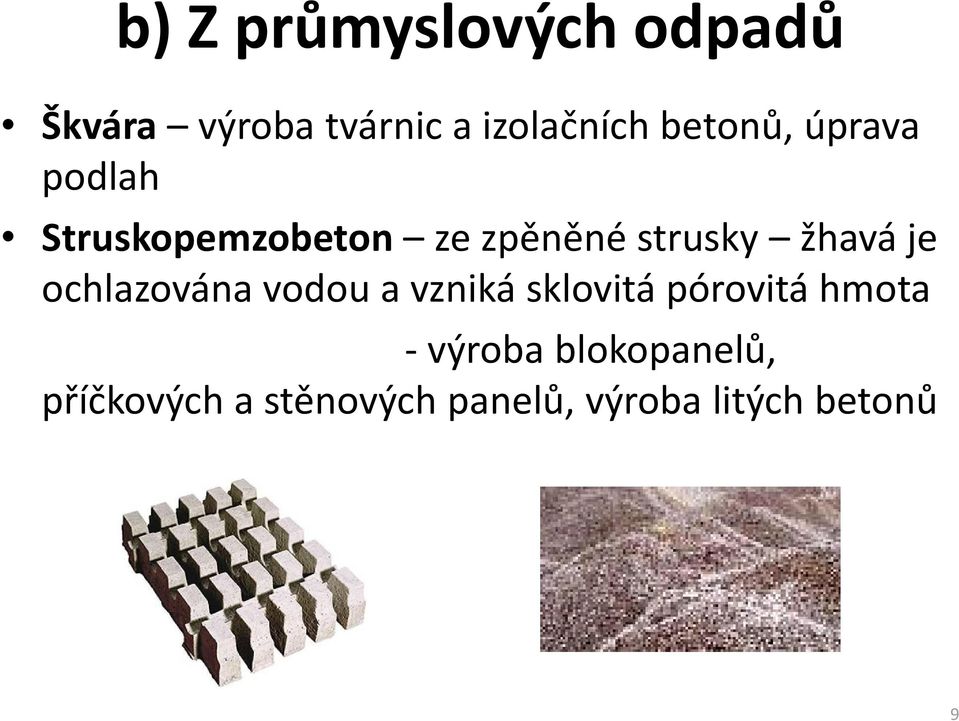

9 b) Z průmyslových odpadů Škvára výroba tvárnic a izolačních betonů, úprava podlah Struskopemzobeton ze zpěněné strusky žhavá je ochlazována vodou a vzniká sklovitá pórovitá hmota -výroba blokopanelů, příčkových a stěnových panelů, výroba litých betonů 9

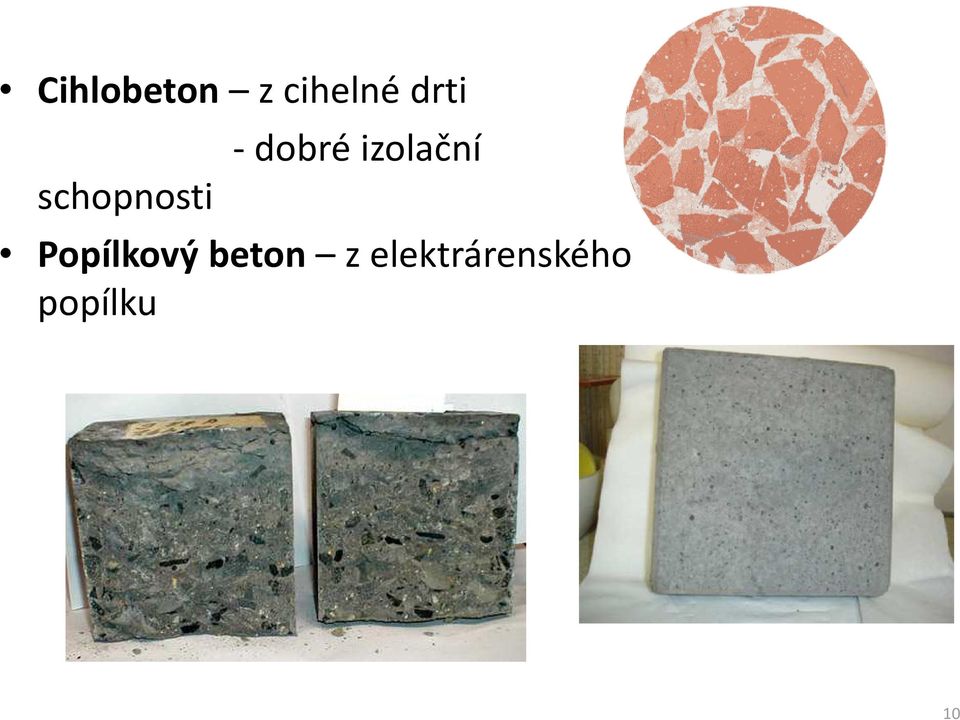

10 Cihlobeton z cihelné drti schopnosti -dobré izolační Popílkový beton z elektrárenského popílku 10

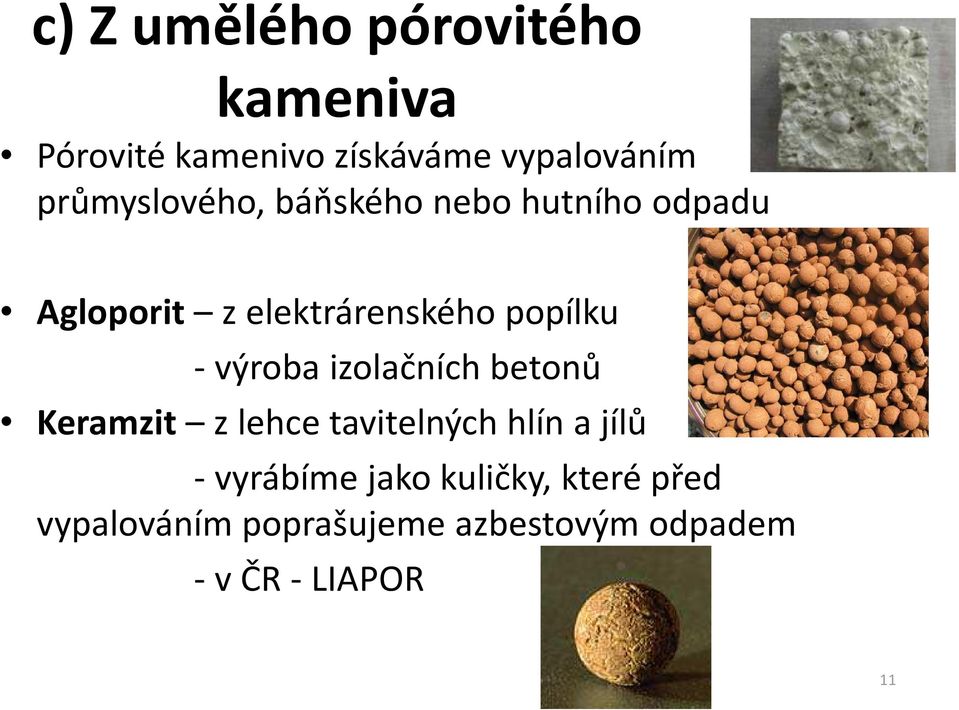

11 c) Z umělého pórovitého kameniva Pórovité kamenivo získáváme vypalováním průmyslového, báňského nebo hutního odpadu Agloporit z elektrárenského popílku - výroba izolačních betonů Keramzit z lehce tavitelných hlín a jílů -vyrábíme jako kuličky, které před vypalováním poprašujeme azbestovým odpadem -v ČR -LIAPOR 11

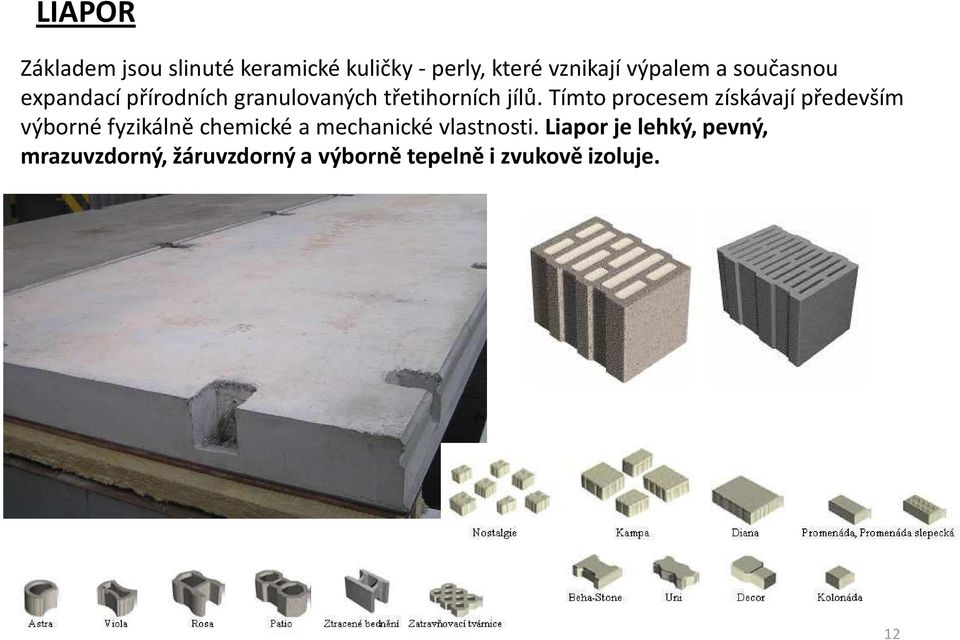

12 LIAPOR Základem jsou slinuté keramické kuličky -perly, které vznikají výpalem a současnou expandacípřírodních granulovaných třetihorních jílů. Tímto procesem získávají především výborné fyzikálně chemické a mechanické vlastnosti. Liaporje lehký, pevný, mrazuvzdorný, žáruvzdorný a výborně tepelně i zvukově izoluje. 12

13 Expandit získáváme expanzí břidlice Expandovaný perlit kamenivo bílé barvy - velká izolační schopnost, ale nasákavý -používá se ke zlepšování izolačních vlastností mezerovitých betonů 13

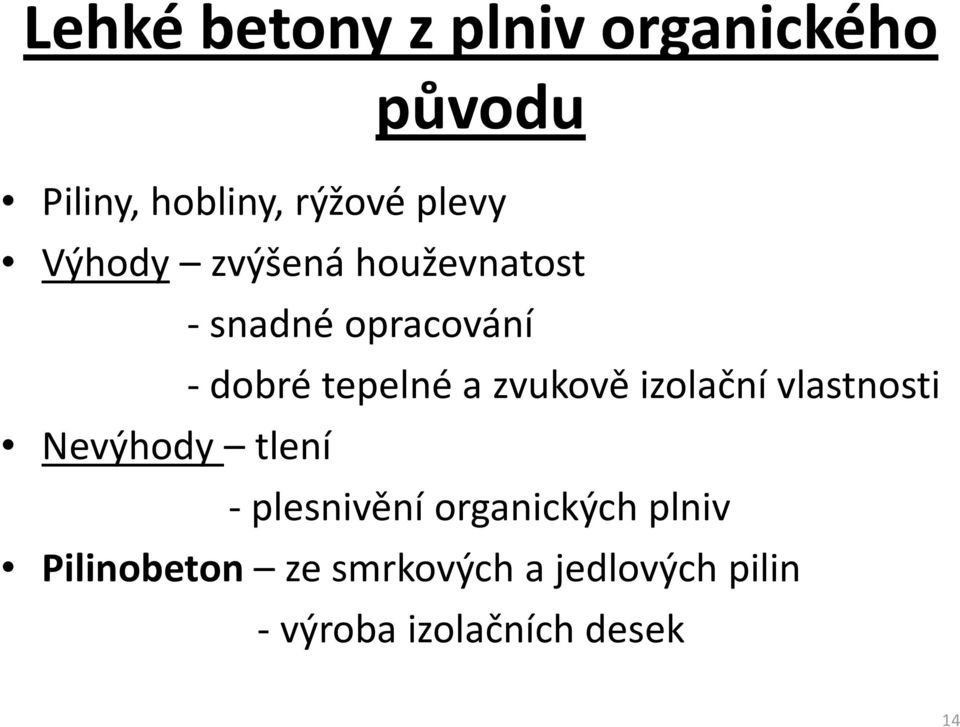

14 Lehké betony z plniv organického původu Piliny, hobliny, rýžové plevy Výhody zvýšená houževnatost - snadné opracování - dobré tepelné a zvukově izolační vlastnosti Nevýhody tlení - plesnivění organických plniv Pilinobeton ze smrkových a jedlových pilin - výroba izolačních desek 14

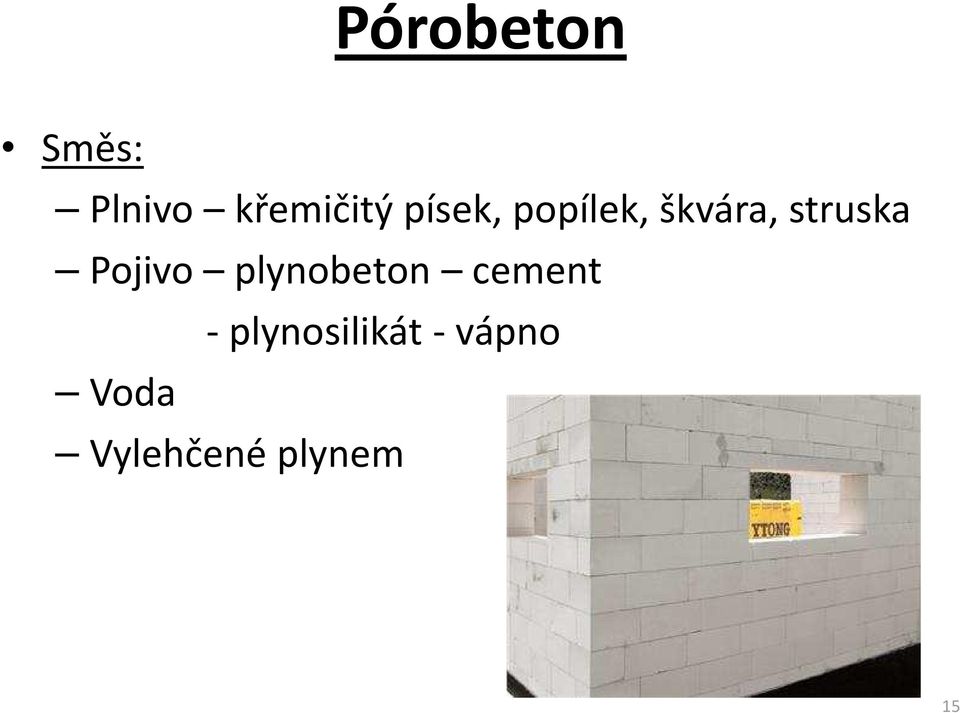

15 Pórobeton Směs: Plnivo křemičitý písek, popílek, škvára, struska Pojivo plynobeton cement Voda - plynosilikát - vápno Vylehčené plynem 15

16 Vlastnosti: Riziko koroze výztuže Vysoká nasákavost Mrazuvzdorný Nutná povrchová úprava pohlcuje prach a vlhkost 16

17 ZVLÁŠTNÍ DRUHY BETONŮ 1. Prolévané betony Speciální technologie výroby hrubé kamenivo ukládáme přímo do bednění, zhutníme a proléváme cementovou maltou Propactobeton Colcretebeton Výhody: zjednodušená manipulace s kamenivem Nevýhody: obtížné hutnění 17

18 2. Ohnivzdorný beton Kamenivo čedič, diabas, tufy Odolává teplotám do 600 C 3. Žáruvzdorný beton Odolnost do 900 C kamenivo z pálené hlíny, vysokopecní strusku Odolnost do 1300 C šamotová drť Žáruvzdorný beton před použitím vypalujeme 18

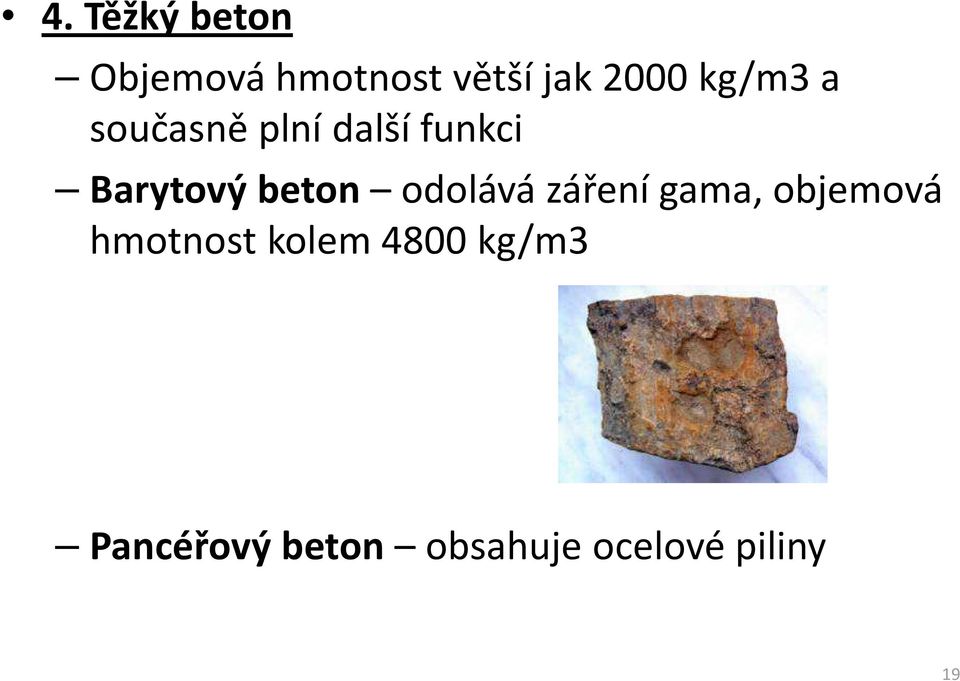

19 4. Těžký beton Objemová hmotnost větší jak 2000 kg/m3 a současně plní další funkci Barytový beton odolává záření gama, objemová hmotnost kolem 4800 kg/m3 Pancéřový beton obsahuje ocelové piliny 19

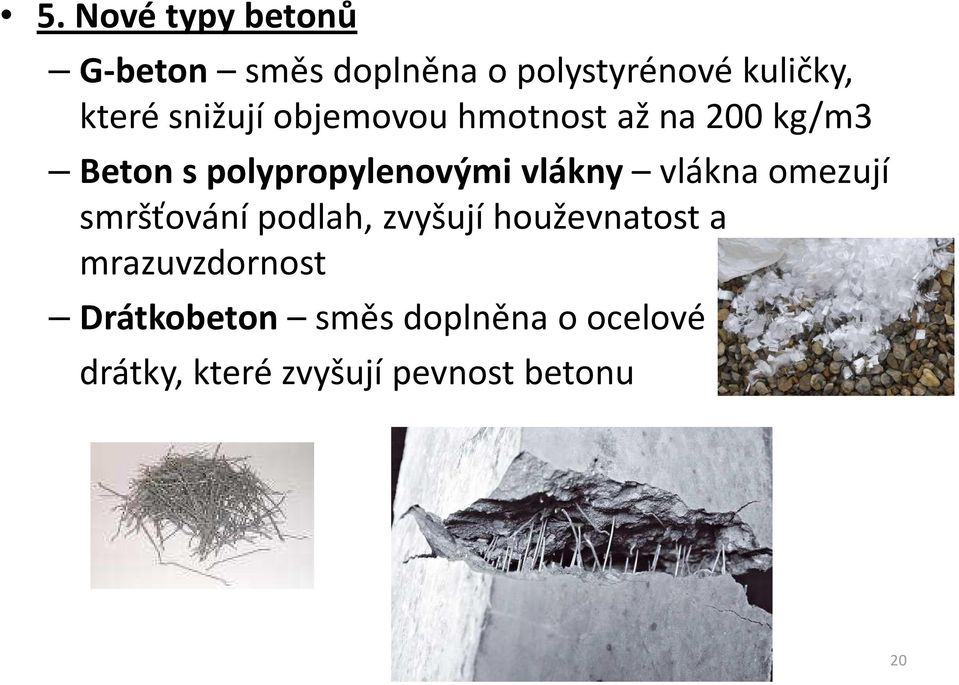

20 5. Nové typy betonů G-beton směs doplněna o polystyrénové kuličky, které snižují objemovou hmotnost až na 200 kg/m3 Beton s polypropylenovými vlákny vlákna omezují smršťování podlah, zvyšují houževnatost a mrazuvzdornost Drátkobeton směs doplněna o ocelové drátky, které zvyšují pevnost betonu 20
