VÝKON 73 kw 99,3 PS PROVOZNÍ HMOTNOST kg kg WB93R-2 93R RÝPADLONAKLADAČ WB93R-2

Transkript

1 VÝKON 73 kw 99,3 PS PROVOZNÍ HMOTNOST kg kg WB 93R RÝPADLONAKLADAČ

2 R ÝPADLONAKLADAČ VÝJIMEČMÝ STYL Pohodlí obsluhy a výkonnost současně. S podkopovým zařízením Komatsu je práce jednoduchá a příjemná. Motor využívá přeplňovaného motoru Komatsu o výkonu 99,3 PS. Motor o vysokém objemu (4,4 l) poskytuje značné rezervy výkonu a kroutícího momentu zároveň s vysokou úrovní spolehlivosti. Mimo to moderní technologie zajišťuje velmi nízkou hladinu emisí, díky vysoce efektivnímu systému spalování, a mimořádně nízkou hladinu hluku. Převodové ústrojí je osazen hydrokinetickou převodovkou se systémem Power Shuttle s manuálním řazením. Se 4 dopřednými a 4 zpětnými převodovými stupni může tento stroj pohodlně dosáhnout rychlosti až 40 km/h. Nápravy a brzdy Mohutnost a výkonnost převodového ústrojí je zvyšována použitím náprav pro těžký provoz s elektrohydraulicky ovládanou uzávěrou diferenciálu ovládanou snadno dosažitelným spínačem umístěným na ovládací páce čelního nakládacího zařízení. Maximální provozní bezpečnosti je dosaženo vynikajícím brzdovým vícekotoučovým systémem v olejové lázni, využívajícím dvou nezávislých okruhů ovládaných dvěma na sobě nezávislými pedály. 2

3 RÝPADLONAKLADAČ VÝKON 73 kw 99,3 PS PROVOZNÍ HMOTNOST kg kg Hydraulický systém Rýpadlonakladače Komatsu jsou osazeny sdruženým hydraulickým systémem Syncro System. Srdcem tohoto systému je hydraulické čerpadlo s proměnným průtokem, které oživuje výjimečný CLSS (Close Load Sensing System) systém. Tento systém zajišťuje že všechen dodaný výkon se bezpodmínečně a beze zbytku využije, což umožňuje vysokou pracovní efektivitu v jakkoliv náročných podmínkách. Mimoto inovovaný systém LIFD (Load Independent Flow Divider) zajišťuje maximální rychlost pohybu nezávisle na ostatních funkcích, a využívá i zbytkového výkonu. Díky tomu poskytuje tento systém vynikající výkon a kratší pracovní cykly, což zvyšuje produktivitu práce. Dva základní provozní režimy Power a Economy zvyšují výkon, pokud je toho zapotřebí, či jej naopak snižují za účelem snížení spotřeby. Provoz Economy je vhodný pro valnou většinu běžných operací. 3

4 R ÝPADLONAKLADAČ KABINA A PODKOPOVÉ ZAŘÍZENÍ Kabina Kabina je koncipována tak, aby podkopové zařízení nepřekáželo výhledu posádky. Maximální plocha okna, rozšíření čelního skla přes horní roh kabiny, méně masivní a lépe umístěné sloupky, hladký zaoblený přední překryt motoru bez jakýchkoliv překážek a výfuk umístěný na pravém předním sloupku kabiny, to vše přispívá k vynikajícímu výhledu posádky. Ergonomické umístění všech ovládacích prvků v kabině napomáhá jednoduchosti a pohodlnosti obsluhy ve všech funkcích stroje. Značný prostor v kabině jen zvyšuje pohodlí obsluhy a klimatizační systém dodávaný jako nadstandardní výbava stroje, poskytuje ideální klima v kabině a to za jakéhokoliv počasí. Podkopové zařízení Díky zesílené konstrukci a efektivnímu hydraulickému systému poskytuje podkopové zařízení velké vylamovací i rypné síly. Důmyslně promyšlená geometrie tohoto zařízení poskytuje vynikající výsypnou výšku a rypnou hloubku zároveň s garantovaným minimálním zatížením na vozovku a vynikajícím výhledem obsluhy na pracovní zařízení. Výkon a pevnost kombinovány s vysokou universálností, jsou ještě zvyšovány použitím teleskopické násady, násady pro práci mimo obrys stroje či obojího. Pro kompletnost a universálnost stroje je zde samozřejmě možnost uchycení široké palety lžic či různého speciálního příslušenství. 4

5 RÝPADLONAKLADAČ PŘEDNÍ NAKLÁDACÍ ZAŘÍZENÍ A ÚDRŽBA Přední nakládací zařízení Odlišná geometrie předního nakládacího ramene poskytuje velkou výsypnou výšku současně s vynikajícím výhledem obsluhy. Mimoto jeho specifi cká kinematika zaručuje vynikající paralelní vedení. Tyto charakteristiky společně s inovovaným hydraulickým systémem poskytují vysoké hodnoty vylamovacích a zdvihových sil. Netradiční spínač Speed Up přímo zvyšuje rychlost čelních nakládacích operací. Možnost použití široké škály příslušenství jako jsou např. 4 v 1 lopata či paletizační vidle jen zvyšují universálnost a použitelnost tohoto zařízení pro nejrůznější druhy prací. Nadstandardní systém LSS (Load Stabiliser System) zvyšuje stabilitu stroje nejen při nakládacích operacích, ale i při jízdě po silnici, což výrazně zvyšuje pohodlí obsluhy. Údržba Pravidelné výměny olejů a údržby stroje jsou velmi jednoduché a nevyžadují žádných speciálních přípravků, takže jsou snadno proveditelné během několika málo minut. Prodloužené intervaly mazání výrazně snižují dobu pravidelné údržby stroje a náklady na ni, což samozřejmě snižuje dobu návratnosti investic. 5

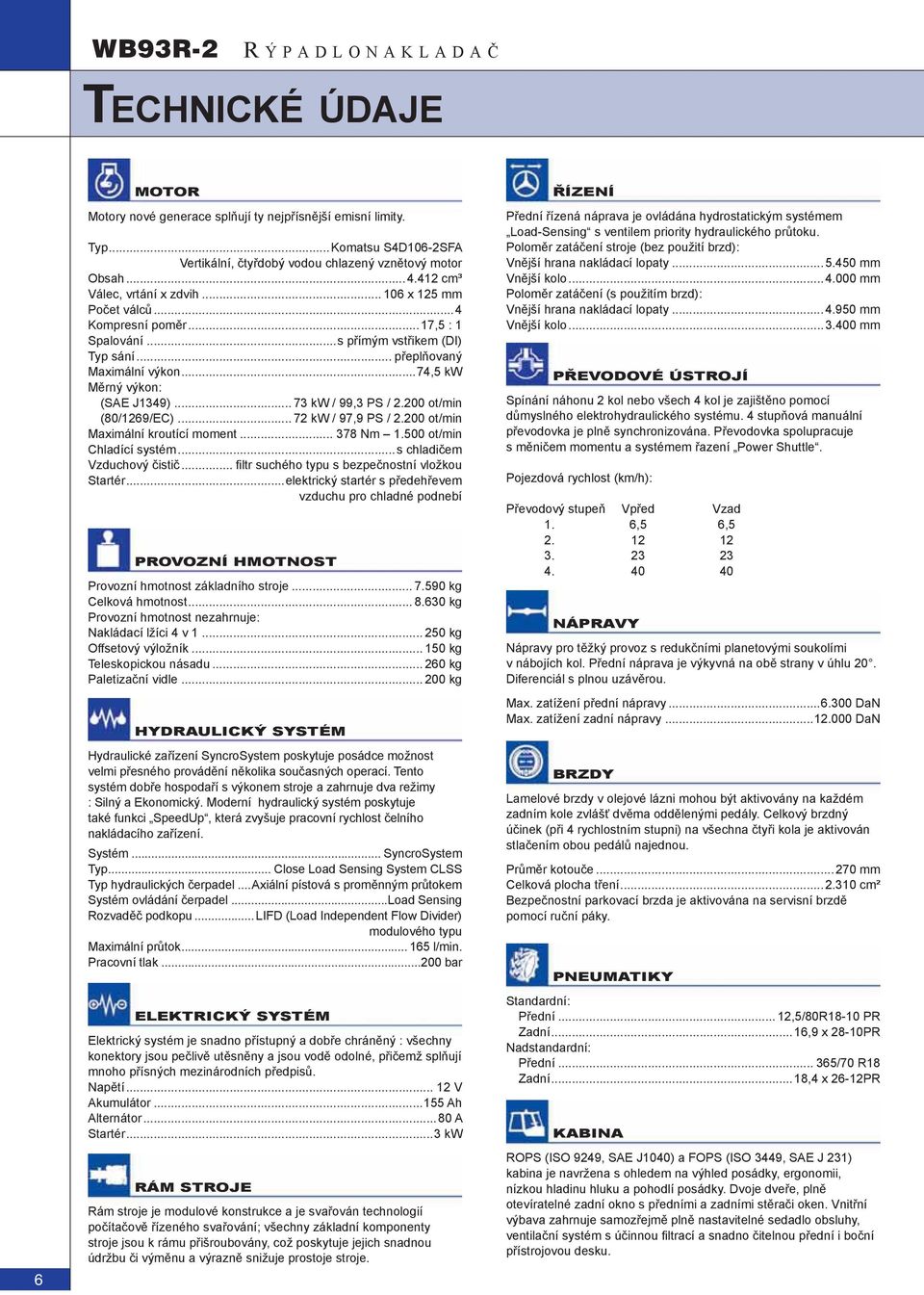

6 R ÝPADLONAKLADAČ TECHNICKÉ ÚDAJE 6 MOTOR Motory nové generace splňují ty nejpřísnější emisní limity. Typ...Komatsu S4D106-2SFA Vertikální, čtyřdobý vodou chlazený vznětový motor Obsah cm³ Válec, vrtání x zdvih x 125 mm Počet válců...4 Kompresní poměr...17,5 : 1 Spalování...s přímým vstřikem (DI) Typ sání... přeplňovaný Maximální výkon...74,5 kw Měrný výkon: (SAE J1349) kw / 99,3 PS / ot/min (80/1269/EC) kw / 97,9 PS / ot/min Maximální kroutící moment Nm ot/min Chladící systém...s chladičem Vzduchový čistič... fi ltr suchého typu s bezpečnostní vložkou Startér...elektrický startér s předehřevem vzduchu pro chladné podnebí PROVOZNÍ HMOTNOST Provozní hmotnost základního stroje kg Celková hmotnost kg Provozní hmotnost nezahrnuje: Nakládací lžíci 4 v kg Offsetový výložník kg Teleskopickou násadu kg Paletizační vidle kg HYDRAULICKÝ SYSTÉM Hydraulické zařízení SyncroSystem poskytuje posádce možnost velmi přesného provádění několika současných operací. Tento systém dobře hospodaří s výkonem stroje a zahrnuje dva režimy : Silný a Ekonomický. Moderní hydraulický systém poskytuje také funkci SpeedUp, která zvyšuje pracovní rychlost čelního nakládacího zařízení. Systém... SyncroSystem Typ... Close Load Sensing System CLSS Typ hydraulických čerpadel...axiální pístová s proměnným průtokem Systém ovládání čerpadel...load Sensing Rozvaděč podkopu... LIFD (Load Independent Flow Divider) modulového typu Maximální průtok l/min. Pracovní tlak bar ELEKTRICKÝ SYSTÉM Elektrický systém je snadno přístupný a dobře chráněný : všechny konektory jsou pečlivě utěsněny a jsou vodě odolné, přičemž splňují mnoho přísných mezinárodních předpisů. Napětí V Akumulátor Ah Alternátor...80 A Startér...3 kw RÁM STROJE Rám stroje je modulové konstrukce a je svařován technologií počítačově řízeného svařování; všechny základní komponenty stroje jsou k rámu přišroubovány, což poskytuje jejich snadnou údržbu či výměnu a výrazně snižuje prostoje stroje. ŘÍZENÍ Přední řízená náprava je ovládána hydrostatickým systémem Load-Sensing s ventilem priority hydraulického průtoku. Poloměr zatáčení stroje (bez použití brzd): Vnější hrana nakládací lopaty mm Vnější kolo mm Poloměr zatáčení (s použitím brzd): Vnější hrana nakládací lopaty mm Vnější kolo mm PŘEVODOVÉ ÚSTROJÍ Spínání náhonu 2 kol nebo všech 4 kol je zajištěno pomocí důmyslného elektrohydraulického systému. 4 stupňová manuální převodovka je plně synchronizována. Převodovka spolupracuje s měničem momentu a systémem řazení Power Shuttle. Pojezdová rychlost (km/h): Převodový stupeň Vpřed Vzad 1. 6,5 6, NÁPRAVY Nápravy pro těžký provoz s redukčními planetovými soukolími v nábojích kol. Přední náprava je výkyvná na obě strany v úhlu 20. Diferenciál s plnou uzávěrou. Max. zatížení přední nápravy DaN Max. zatížení zadní nápravy DaN BRZDY Lamelové brzdy v olejové lázni mohou být aktivovány na každém zadním kole zvlášť dvěma oddělenými pedály. Celkový brzdný účinek (při 4 rychlostním stupni) na všechna čtyři kola je aktivován stlačením obou pedálů najednou. Průměr kotouče mm Celková plocha tření cm² Bezpečnostní parkovací brzda je aktivována na servisní brzdě pomocí ruční páky. PNEUMATIKY Standardní: Přední... 12,5/80R18-10 PR Zadní...16,9 x 28-10PR Nadstandardní: Přední /70 R18 Zadní...18,4 x 26-12PR KABINA ROPS (ISO 9249, SAE J1040) a FOPS (ISO 3449, SAE J 231) kabina je navržena s ohledem na výhled posádky, ergonomii, nízkou hladinu hluku a pohodlí posádky. Dvoje dveře, plně otevíratelné zadní okno s předními a zadními stěrači oken. Vnitřní výbava zahrnuje samozřejmě plně nastavitelné sedadlo obsluhy, ventilační systém s účinnou fi ltrací a snadno čitelnou přední i boční přístrojovou desku.

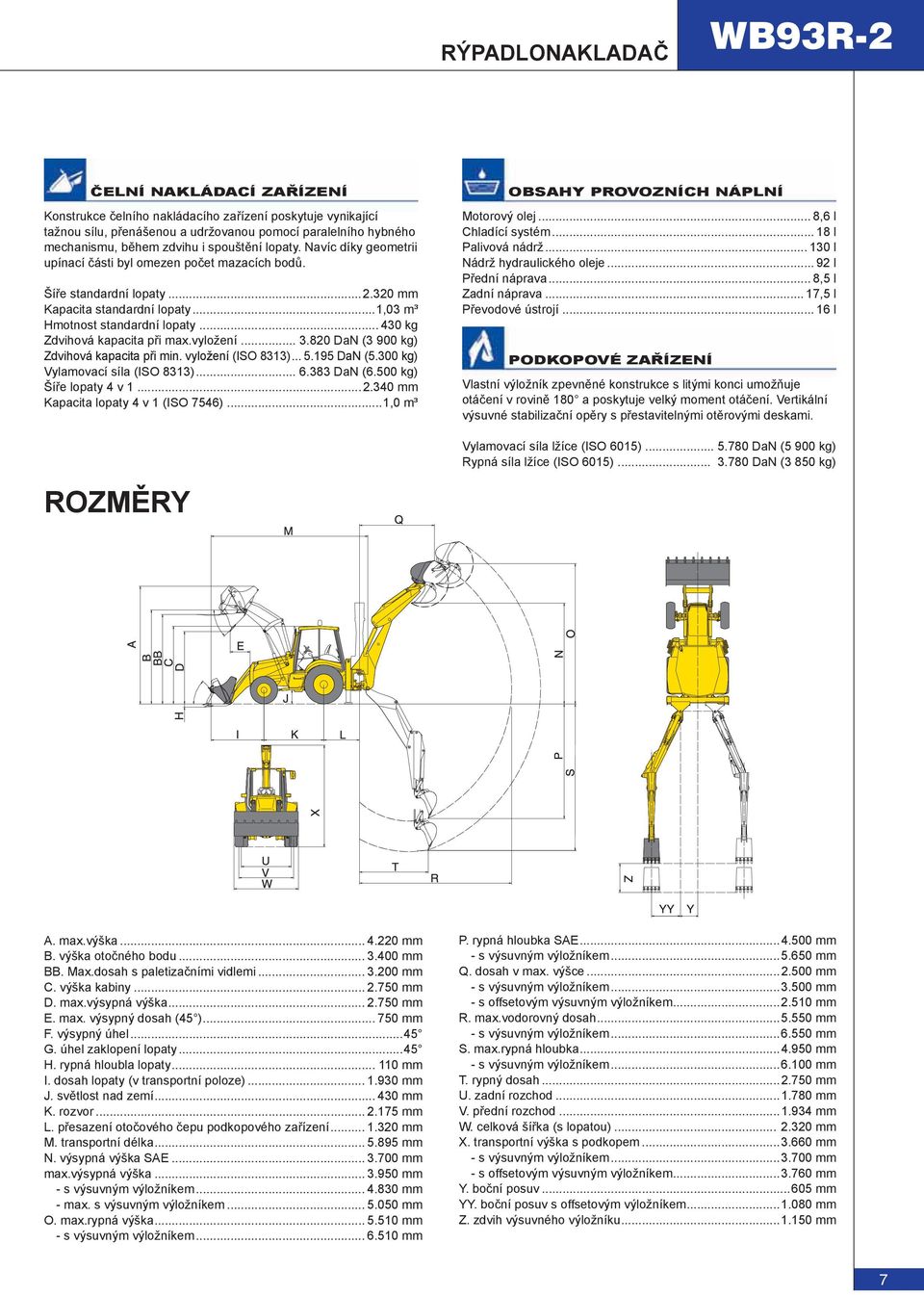

7 RÝPADLONAKLADAČ ČELNÍ NAKLÁDACÍ ZAŘÍZENÍ Konstrukce čelního nakládacího zařízení poskytuje vynikající tažnou sílu, přenášenou a udržovanou pomocí paralelního hybného mechanismu, během zdvihu i spouštění lopaty. Navíc díky geometrii upínací části byl omezen počet mazacích bodů. Šíře standardní lopaty mm Kapacita standardní lopaty...1,03 m³ Hmotnost standardní lopaty kg Zdvihová kapacita při max.vyložení DaN (3 900 kg) Zdvihová kapacita při min. vyložení (ISO 8313) DaN (5.300 kg) Vylamovací síla (ISO 8313) DaN (6.500 kg) Šíře lopaty 4 v mm Kapacita lopaty 4 v 1 (ISO 7546)...1,0 m³ ROZMĚRY OBSAHY PROVOZNÍCH NÁPLNÍ Motorový olej... 8,6 l Chladící systém l Palivová nádrž l Nádrž hydraulického oleje l Přední náprava... 8,5 l Zadní náprava... 17,5 l Převodové ústrojí l PODKOPOVÉ ZAŘÍZENÍ Vlastní výložník zpevněné konstrukce s litými konci umožňuje otáčení v rovině 180 a poskytuje velký moment otáčení. Vertikální výsuvné stabilizační opěry s přestavitelnými otěrovými deskami. Vylamovací síla lžíce (ISO 6015) DaN (5 900 kg) Rypná síla lžíce (ISO 6015) DaN (3 850 kg) A. max.výška mm B. výška otočného bodu mm BB. Max.dosah s paletizačními vidlemi mm C. výška kabiny mm D. max.výsypná výška mm E. max. výsypný dosah (45 ) mm F. výsypný úhel...45 G. úhel zaklopení lopaty...45 H. rypná hloubla lopaty mm I. dosah lopaty (v transportní poloze) mm J. světlost nad zemí mm K. rozvor mm L. přesazení otočového čepu podkopového zařízení mm M. transportní délka mm N. výsypná výška SAE mm max.výsypná výška mm - s výsuvným výložníkem mm - max. s výsuvným výložníkem mm O. max.rypná výška mm - s výsuvným výložníkem mm P. rypná hloubka SAE mm - s výsuvným výložníkem mm Q. dosah v max. výšce mm - s výsuvným výložníkem mm - s offsetovým výsuvným výložníkem mm R. max.vodorovný dosah mm - s výsuvným výložníkem mm S. max.rypná hloubka mm - s výsuvným výložníkem mm T. rypný dosah mm U. zadní rozchod mm V. přední rozchod mm W. celková šířka (s lopatou) mm X. transportní výška s podkopem mm - s výsuvným výložníkem mm - s offsetovým výsuvným výložníkem mm Y. boční posuv mm YY. boční posuv s offsetovým výložníkem mm Z. zdvih výsuvného výložníku mm 7

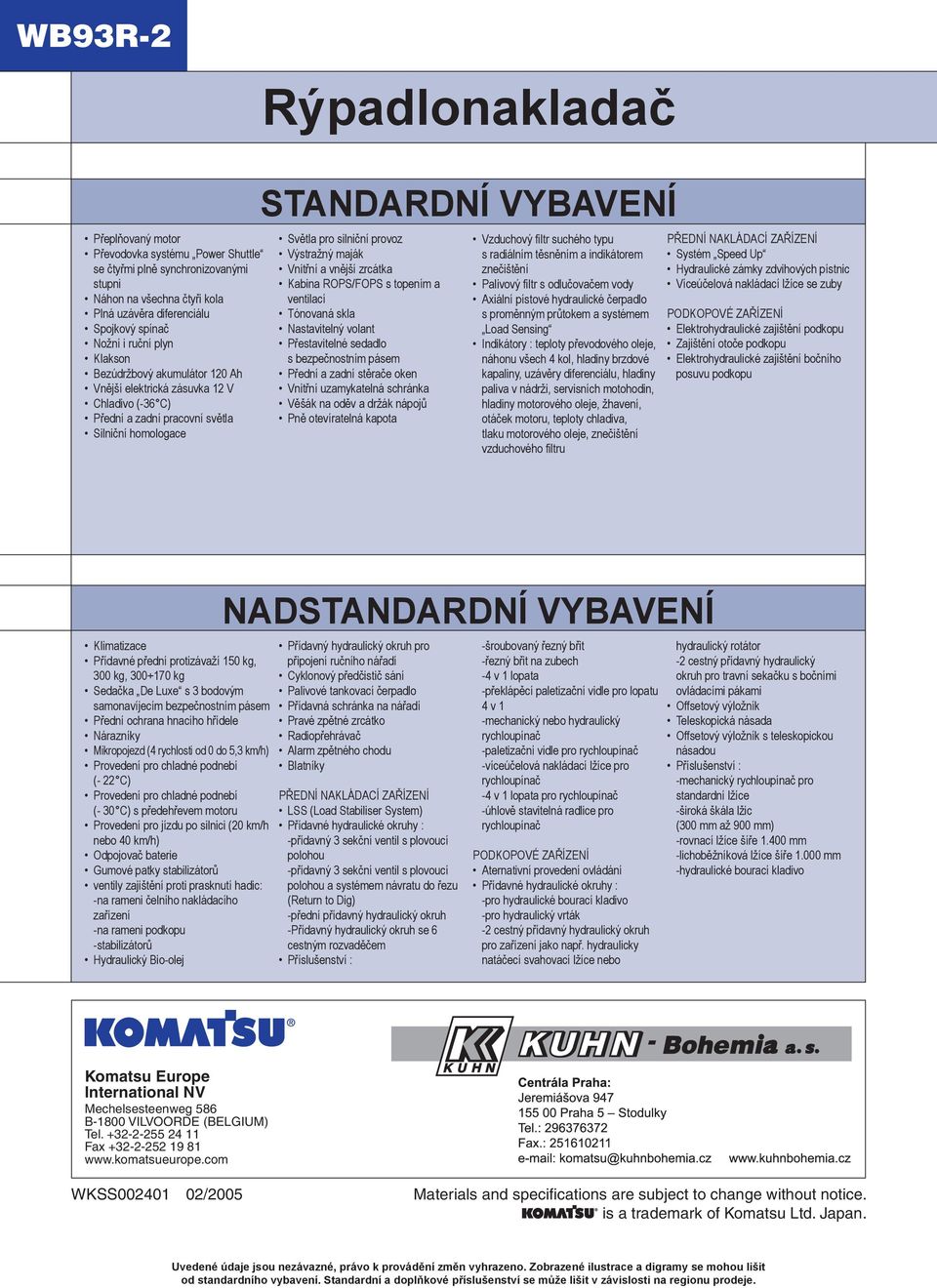

8 Přeplňovaný motor Převodovka systému Power Shuttle se čtyřmi plně synchronizovanými stupni Náhon na všechna čtyři kola Plná uzávěra diferenciálu Spojkový spínač Nožní i ruční plyn Klakson Bezúdržbový akumulátor 120 Ah Vnější elektrická zásuvka 12 V Chladivo (-36 C) Přední a zadní pracovní světla Silniční homologace Rýpadlonakladač STANDARDNÍ VYBAVENÍ Světla pro silniční provoz Výstražný maják Vnitřní a vnější zrcátka Kabina ROPS/FOPS s topením a ventilací Tónovaná skla Nastavitelný volant Přestavitelné sedadlo s bezpečnostním pásem Přední a zadní stěrače oken Vnitřní uzamykatelná schránka Věšák na oděv a držák nápojů Pně otevíratelná kapota Vzduchový filtr suchého typu s radiálním těsněním a indikátorem znečištění Palivový filtr s odlučovačem vody Axiální pístové hydraulické čerpadlo s proměnným průtokem a systémem Load Sensing Indikátory : teploty převodového oleje, náhonu všech 4 kol, hladiny brzdové kapaliny, uzávěry diferenciálu, hladiny paliva v nádrži, servisních motohodin, hladiny motorového oleje, žhavení, otáček motoru, teploty chladiva, tlaku motorového oleje, znečištění vzduchového filtru PŘEDNÍ NAKLÁDACÍ ZAŘÍZENÍ Systém Speed Up Hydraulické zámky zdvihových pístnic Víceúčelová nakládací lžíce se zuby PODKOPOVÉ ZAŘÍZENÍ Elektrohydraulické zajištění podkopu Zajištění otoče podkopu Elektrohydraulické zajištění bočního posuvu podkopu Klimatizace Přídavné přední protizávaží 150 kg, 300 kg, kg Sedačka De Luxe s 3 bodovým samonavíjecím bezpečnostním pásem Přední ochrana hnacího hřídele Nárazníky Mikropojezd (4 rychlosti od 0 do 5,3 km/h) Provedení pro chladné podnebí (- 22 C) Provedení pro chladné podnebí (- 30 C) s předehřevem motoru Provedení pro jízdu po silnici (20 km/h nebo 40 km/h) Odpojovač baterie Gumové patky stabilizátorů ventily zajištění proti prasknutí hadic: -na rameni čelního nakládacího zařízení -na rameni podkopu -stabilizátorů Hydraulický Bio-olej NADSTANDARDNÍ VYBAVENÍ Přídavný hydraulický okruh pro připojení ručního nářadí Cyklonový předčistič sání Palivové tankovací čerpadlo Přídavná schránka na nářadí Pravé zpětné zrcátko Radiopřehrávač Alarm zpětného chodu Blatníky PŘEDNÍ NAKLÁDACÍ ZAŘÍZENÍ LSS (Load Stabiliser System) Přídavné hydraulické okruhy : -přídavný 3 sekční ventil s plovoucí polohou -přídavný 3 sekční ventil s plovoucí polohou a systémem návratu do řezu (Return to Dig) -přední přídavný hydraulický okruh -Přídavný hydraulický okruh se 6 cestným rozvaděčem Příslušenství : -šroubovaný řezný břit -řezný břit na zubech -4 v 1 lopata -překlápěcí paletizační vidle pro lopatu 4 v 1 -mechanický nebo hydraulický rychloupínač -paletizační vidle pro rychloupínač -víceúčelová nakládací lžíce pro rychloupínač -4 v 1 lopata pro rychloupínač -úhlově stavitelná radlice pro rychloupínač PODKOPOVÉ ZAŘÍZENÍ Aternativní provedení ovládání Přídavné hydraulické okruhy : -pro hydraulické bourací kladivo -pro hydraulický vrták -2 cestný přídavný hydraulický okruh pro zařízení jako např. hydraulicky natáčecí svahovací lžíce nebo hydraulický rotátor -2 cestný přídavný hydraulický okruh pro travní sekačku s bočními ovládacími pákami Offsetový výložník Teleskopická násada Offsetový výložník s teleskopickou násadou Příslušenství : -mechanický rychloupínač pro standardní lžíce -široká škála lžic (300 mm až 900 mm) -rovnací lžíce šíře mm -lichoběžníková lžíce šíře mm -hydraulické bourací kladivo Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WKSS /2005 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Uvedené údaje jsou nezávazné, právo k provádění změn vyhrazeno. Zobrazené ilustrace a digramy se mohou lišit od standardního vybavení. Standardní a doplňkové příslušenství se může lišit v závislosti na regionu prodeje.
