Kování pro posuvné dveře k okamžitému. použití. Slide Line 55. Slide Line 56

Rozměr: px
Začít zobrazení ze stránky:

Download "Kování pro posuvné dveře k okamžitému. použití. Slide Line 55. Slide Line 56"

Transkript

1 Kování pro posuvné dveře k okamžitému Slide Line 55 použití Slide Line 56 Kování pro posuvné dveře Slide Line 55/56 jsou univerzálně použitelná, mají jednoduchou konstrukci předpokládající každodenní použití. Montáž je velmi snadná: do půdy a dna skříně se vyfrézují dvě a dvě drážky, do kterých se zamáčknou na míru zkrácené plastové profily. Křídlo dveří se do dolního profilu nasadí vodícími jazýčky vozíků. U kování Slide Line 55 se do dveří nahoře a dole vyvrtají otvory pro montáž vozíků a vodicích dílů, které se následně namontují na dveře. Poté se zamáčkne odpružený jazýček a nasadí se do horního profilu. Demontáž dveří je stejně snadná..36

2 Slide Line 55 Slide Line 56 Technické informace ve zkratce: Slide Line 55 Pro dřevěné dveře Dvoudráhový profil, pro vložené posuvné dveře s dolním vedením Hmotnost dveří do 30 kg s hliníkovým profilem, 15 kg s plastovým profilem Výškové seřízení ± 1 mm na vozíku Pojistka proti vypadnutí je součástí vodícího dílu Slide Line 56 Pro dřevěné dveře Dva profily, pro vložené posuvné dveře s dolním vedením Hmotnost křídla max. 0 kg.37

3 Kování pro posuvné dveře Slide Line 55 Nosnost max. 15 nebo 30 kg/křídlo Jednotlivé součásti Horní a dolní profil Slide Line 55 pro max. hmotnost dveří do 15 kg Délka 000 mm plastový Vodící díl Slide Line 55 s pružinou na 1 dveře jsou potřeba 2 vodící díly plastový Položka Povrchová úprava Obj. číslo Balení Horní a dolní profil bílý hnědý borovice šedý černý Horní a dolní profil 2-dráhový profil, Slide Line 55 pro max. hmotnost dveří 15 kg Délka 2000 mm plastový Položka Povrchová úprava Obj. číslo Balení Vodící díl hnědý Vodící díl se černý sešikmeným jazýčkem Vozík Slide Line 55 výškově seřiditelný kladky z plastu s dvojitě uloženou osou na 1 dveře jsou potřeba 2 vozíky plastový Max. hmotnost dveří Povrchová úprava Obj. číslo Balení 15 kg hnědý kg hnědý Vozík k zalisování pro max. hmotnost dveří 15 kg na 1 dveře jsou potřeba 2 vozíky plastový Položka Povrchová úprava Obj. číslo Balení Horní a dolní profil, bílý dráhový profil hnědý Horní a dolní profil Slide Line 55 pro max. hmotnost dveří do 30 kg Délka 000 mm hliník Položka Povrchová úprava Obj. číslo Balení Horní a dolní profil stříbřitě eloxovaný tmavě eloxovaný Tvrdokovový vrták (HM) pro vodící díl a doraz k zalisování dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Položka Povrchová úprava Obj. číslo Balení Vozík hnědý Doraz dveří k zalisování pro max. hmotnost dveří do 15 kg pro skříň s 2 dveřmi je třeba 1 doraz/distanční díl plastový Položka Povrchová úprava Obj. číslo Balení Doraz dveří hnědý Doraz dveří k našroubování pro max. hmotnost dveří do 30 kg pro skříň s 2 dveřmi je třeba 1 doraz/distanční díl ocel Položka Povrchová úprava Obj. číslo Balení Doraz dveří pozinkovaný Tvrdokovový vrták (HM) pro Průměr vrtání mm Obj. číslo Balení Vodící díl Doraz

4 Kování pro posuvné dveře Slide Line 55 Funkce Příklad montáže pro Slide Line 55 vozík k zalisování, obj. číslo Příklad montáže pro Slide Line 55 výškově seřiditelný vozík, obj. číslo / ,5 7,5 8 Y,5 5,5 7,5 8 Y,5,5 10 ø30,5 10 ø30 11,5 1,5 9 11,5 1,5 9 ø10 ø10 min. 30 X 6 X 9 1,5 min X X ,6 3,5 10 1,5 ø30 3,5 21,5 10 1,5 ø30,5 X Y X Y , 7,5 6 2 Nový vodící díl se sešikmeným jazýčkem byl vyvinutý speciálně pro demontáž dveří zepředu. Ta je nutná, pokud nám konstrukce skříně neumožňuje volný přístup ke dveřím zezadu. Plochým a tenkým předmětem (např. nožem či platební kartou atd.) zatlačíme odpružené jazýčky a uvolněné dveře jednoduše vyjmeme. Tím se uvolní přístup pro demontáž zadních dveří. 2 Horní a dolní vodící profil, dvoudráhový, k našroubování.39

5 Kování pro posuvné dveře Slide Line 55 Montážní návod Montáž horního profilu Montáž dveří Příprava dveří ø30 Max. max kg kg Max. 10 kg Max. max kg kg ø30 Demontáž dveří.0

6 Kování pro posuvné dveře Slide Line 56 Nosnost max. 0 kg/křídlo Jednotlivé součásti Horní a dolní profil Slide Line 56 hliník Položka Délka mm Obj. číslo Balení Horní a dolní profil hliník stříbřitě eloxovaný stříbřitě eloxovaný tmavě eloxovaný tmavě eloxovaný Kompletní sada kování Slide Line 56 2 křídlové dveře sada 3 křídlové dveře sada Sada se skládá z: Doraz pro levé a pravé dveře šedý plast Upevnění vruty průměr 3,5 x 30 se zápustnou hlavou 2 3 křídlové křídlové dveře dveře 2 2 Vozík ocel pozinkovaná kladka plastová kuličkové ložisko, vodič, plastový 2 3 křídlové křídlové dveře dveře 6 Středová zarážka pro přední dveře béžový plast 2 3 křídlové křídlové dveře dveře 1 Vodicí díl dolní ocel pozinkovaná, vodič, plastový 2 3 křídlové křídlové dveře dveře 6 Distanční díl hnědý plast 2 3 křídlové křídlové dveře dveře 2 3.1

7 Kování pro posuvné dveře Slide Line 56 Funkce 8, vodicí díl distanční díl vozík 6 min. 20 min ,5 ø 3,5 x koncový doraz Montážní návod Vodící díly namontovat nejprve volně. Nasadit dveře a vodící díly nasunout nahoru do profilu. Utáhnout šrouby..2

8 Kování pro posuvné dveře Slide Line 56 Montážní návod Montáž horního profilu Montáž tlumícího koncového dorazu Příprava dveří ø0 Montáž dveří.3

9 Slide Show Slide Line 66 je kování pro posuvné dveře s jednou dráhou perfektní stylový prvek pro knihovny nebo regálové systémy. Hliníkové, dřevěné nebo skleněné dveře se pohybují těsně před korpusem, přičemž jedním profilem mohou být vedena dvě křídla nad sebou. Technické informace ve zkratce: Pro dřevěné, skleněné nebo hliníkové rámové dveře Jednodráhové vedení pro naložené dveře s dolním vedením Hmotnost dveří až 10 kg Skrytě montovaný profil Jednoduchá konstrukce korpusu Shodné řešení pro horní a dolní křídlo.

10 Slide Line 66.5

11 Kování pro posuvné dveře Slide Line 66 pro 1 posuvné dveře dřevěné nebo s hliníkovým rámem Nosnost max. 10 kg/křídlo Jednotlivé součásti Nosný profil Slide Line 66 pro horní a dolní křídlo hliník, stříbrně eloxovaný Položka Délka mm Obj. číslo Balení Nosný profil Slide Line Krycí profil Slide Line 66 klipová montáž na nosný profil plast, stříbrošedý Položka Délka mm Obj. číslo Balení Krycí profil Slide Line Kompletní sada pro skrytou montáž nosného profilu Slide Line 66 Kompletní sada pro skrytou montáž nosného profilu sady Kompletní sada kování Slide Line 66 pro 1 posuvné dveře dřevěné nebo s hliníkovým rámem Jednodráhové vedení posuvných dveří Shodné řešení pro horní a dolní křídlo Skrytě montovaný profil Jedním profilem mohou být vedena dvě křídla nad sebou Hmotnost dveří max. 10 kg Kompletní sada kování Slide Line 66 pro 1 posuvné dveře s dřevěným nebo hliníkovým rámem sada Sada se skládá z: Vozík levý ocel pozinkovaná 2 Vozík pravý ocel pozinkovaná 2 Sada se skládá z: Objímka k zasunutí do nosného profilu Slide Line 66 zinkovaná ocel 1 Kolík DU 6 ocel 1 Šroub s válcovou hlavou M5 x 10 pro montáž vozíků ocel pozinkovaná 8 Pouzdro ø 10,5 x 11 pro dřevěné posuvné dveře pro montáž vozíků bílý plast 8 Koncová krytka plast, stříbrošedý Rastex 15 poniklovaný zinkový odlitek 1 Doraz plast, stříbrošedý Stavěcí šroubek ocel Tvrdokovové vrtáky (HM) pro pouzdro, Rastex 15 a kolík DU 6 Pouze pro stojanové a ruční vrtačky Tvrdokovové vrtáky (HM) pro Průměr vrtání mm Obj. číslo Balení Pouzdro Rastex Kolík DU

12 Kování pro posuvné dveře Slide Line 66 pro 1 skleněné posuvné dveře Nosnost max. 10 kg/křídlo Jednotlivé součásti Nosný profil Slide Line 66 pro horní a dolní křídlo hliník, stříbrně eloxovaný Položka Délka mm Obj. číslo Balení Nosný profil Slide Line Kompletní sada kování Slide Line 66 pro 1 skleněné posuvné dveře Jednodráhové vedení posuvných dveří Shodné řešení pro horní a dolní křídlo Skrytě montovaný profil Jedním profilem mohou být vedena dvě křídla nad sebou Pro sklo tloušťky 6-8 mm Hmotnost dveří max. 10 kg Krycí profil Slide Line 66 klipová montáž na nosný profil plast, stříbrošedý Sada se skládá z: Kompletní sada kování Slide Line 66 pro 1 skleněné posuvné dveře sada Vozík ocel pozinkovaná Položka Délka mm Obj. číslo Balení Krycí profil Slide Line Kompletní sada pro skrytou montáž nosného profilu Slide Line 66 Kompletní sada pro skrytou montáž nosného profilu sady Podložka pro vozík ocel pozinkovaná Podložka pro vozík plastová Pouzdro pro vozík plastové Sada se skládá z: Objímka k zasunutí do nosného profilu Slide Line 66 zinkovaná ocel 1 Kolík DU 6 ocel 1 Šroub se zápustnou hlavou M5 x 11 pro vozík ocel pozinkovaná Krytka pro podložku plastová chromovaná černá Koncová krytka plast, stříbrošedý Rastex 15 poniklovaný zinkový odlitek 1 Doraz plast, stříbrošedý Stavěcí šroubek ocel Tvrdokovové vrtáky (HM) pro Rastex 15 a kolík DU 6 Pouze pro stojanové a ruční vrtačky Tvrdokovové vrtáky (HM) pro Průměr vrtání mm Obj. číslo Balení Rastex Kolík

13 Hliníkový rámový profil, šířka 19 mm pro kování posuvných dveří Slide Line 66 Lze zkrátit na individuální rozměry nebo objednat sestavenou sadu profilů na míru Tento profil lze zkrátit a sestavit rám na míru. Povrchová úprava: stříbřitě eloxovaný hliník Pro sklo nebo jinou výplň tloušt'ky mm Snadná montáž pomocí spojovacích úhelníků a šroubů Průřez ,5 Sada hliníkových rámových profilů Šířka 19 mm obsahuje: 2 hliníkové rámové profily, stříbřitě eloxované 2 těsnící pásky, plast Sada úhelníků obsahuje: spojovací úhelníky 8 spojovacích šroubů Délka profilu Obj. číslo Balení mm sada sada sada sada sada Sada úhelníků sada Montáž hliníkového rámového profilu šířky 19 mm Rozměry skla = šířka/výška dveří 26 mm 9,5 ø10 5 ø6 36,6 28,6 9,5 28,6 36,6 Pozor: U dvířek výšky > 1 m se sklo musí přilepit k hliníkovému profilu!.8

14 Faxová objednávka pro dodavatele kování Hettich Vyplňte faxovou objednávku a dostanete kompletní sadu hliníkových rámových profilů šířky 19 mm, krácených a opracovaných na míru B stavěcí šroubek, hloubka zašroubování min. 6,5 mm 11,5 8 2,5 1 2,5 11,5 8 5 H 11,5 11,5 9 2 max. 10 kg 9 M5 2 11,5 11,5 Pozor: pro každý rozměr rámečku/dvířek je třeba vyplnit zvláštní objednací formulář! Všechny rozměry v mm! H B Počet dvířek 28 Sada hliníkových rámových profilů, šířka 19 mm kráceno na míru obsahuje: hliníkové rámové profily, stříbřitě eloxované těsnící profily pro sklo tloušt'ky mm Obj. číslo Balení Obvod dvířek mm Počet dvířek sada Opracování hliníkového rámu, šířka 19 mm obsahuje: řezání na pokos, včetně krácení otvory pro šrouby ke spojovacím úhelníkům spojovací úhelníky 8 šroubů se zápustnou hlavou Obj. číslo Balení Počet dvířek Opracování pro kování Slide Line 66 (pro jedno křídlo) obsahuje: 8 otvorů včetně zapuštěných matic se závitem M5 Obj. číslo Balení Počet dvířek Kompletní sada Slide Line 66 pro jedno křídlo s hliníkovým rámem Obj. číslo Dodavatel Množství Prodejce Krycí profil Slide Line 66 klipová montáž na nosný profil Obj. číslo Délka mm Dodavatel Množství Prodejce Nosný profil Slide Line 66 pro horní a dolní křídlo Obj. číslo Délka mm Dodavatel Množství Prodejce Prodejce Kompletní sada pro skrytou montáž profilu Obj. číslo Dodavatel Množství Prodejce Adresa zákazníka: Datum: Podpis:.9

15 Hliníkový rámový profil, šířka 5 mm pro Slide Line 66 Lze zkrátit na individuální rozměry nebo objednat sestavenou sadu profilů na míru Tento profil lze zkrátit a sestavit rám na míru. Povrchová úprava: stříbřitě eloxovaný hliník Pro sklo nebo jinou výplň tloušt'ky a 5 mm Snadná montáž na místě pomocí úhelníků a šroubů Průřez 5 35, 9,6 19 8,2 9,5 9, Hliníkový rámový profil Šířka 5 mm stříbřitě eloxovaný Délka 3500 mm Těsnící páska pro sklo tloušt'ky a 5 mm plast, transparentní Délka 3500 mm Sada úhelníků obsahuje: spojovací úhelníky 8 spojovací šrouby Hliníkový rámový profil Těsnící páska pro sklo tloušt'ky a 5 mm Sada úhelníků sada Montáž hliníkového rámového profilu šířky 5 mm ø10, 5 ø6, , 9,6 8, Rozměry skla = šířka/výška dvířek 81 mm.50

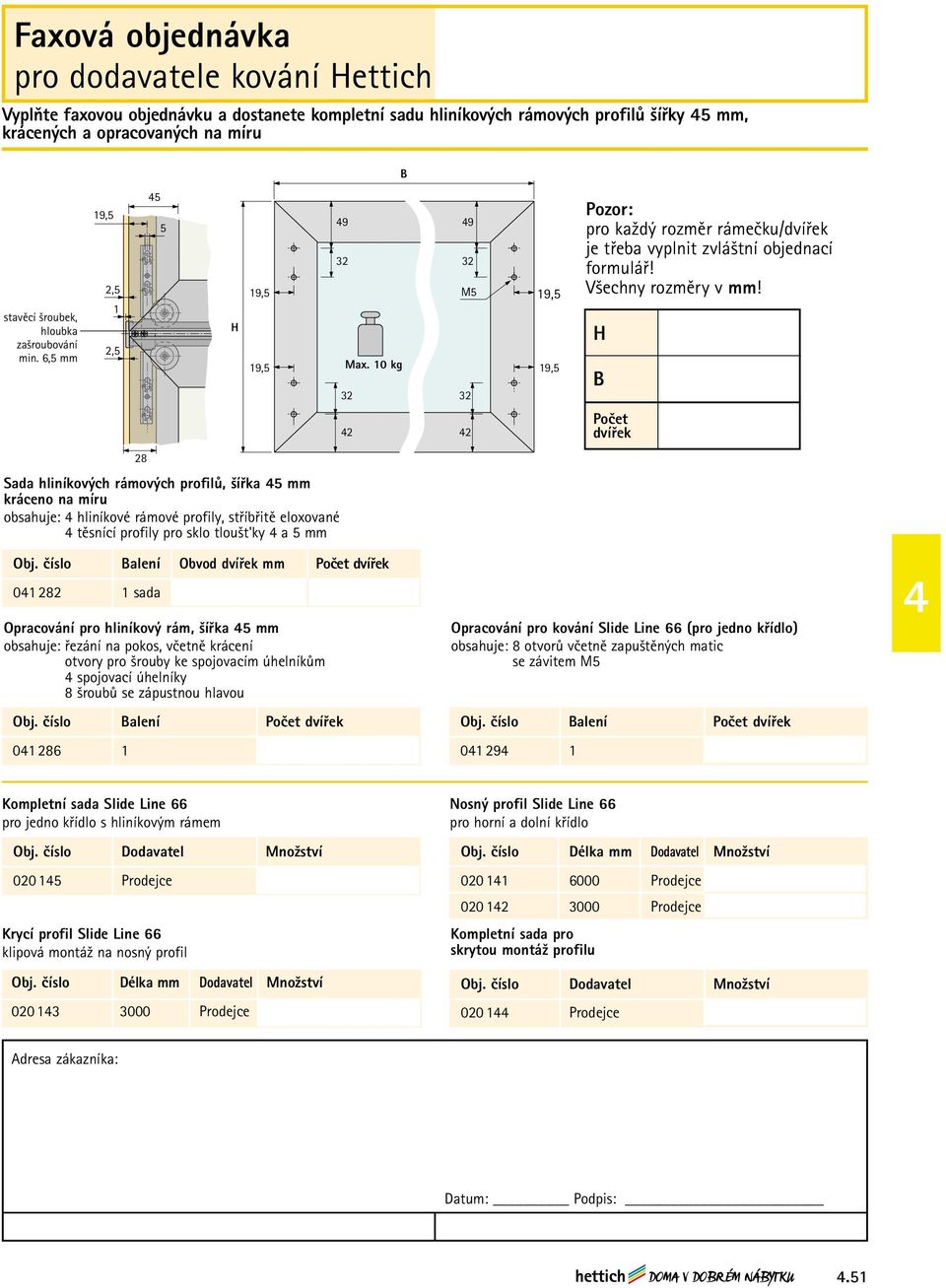

16 Faxová objednávka pro dodavatele kování Hettich Vyplňte faxovou objednávku a dostanete kompletní sadu hliníkových rámových profilů šířky 5 mm, krácených a opracovaných na míru B stavěcí šroubek, hloubka zašroubování min. 6,5 mm 19,5 2,5 1 2,5 5 5 H 19,5 19,5 9 Max. 10 kg 9 M5 19,5 19,5 Pozor: pro každý rozměr rámečku/dvířek je třeba vyplnit zvláštní objednací formulář! Všechny rozměry v mm! H B 2 2 Počet dvířek 28 Sada hliníkových rámových profilů, šířka 5 mm kráceno na míru obsahuje: hliníkové rámové profily, stříbřitě eloxované těsnící profily pro sklo tloušt'ky a 5 mm Obj. číslo Balení Obvod dvířek mm Počet dvířek sada Opracování pro hliníkový rám, šířka 5 mm obsahuje: řezání na pokos, včetně krácení otvory pro šrouby ke spojovacím úhelníkům spojovací úhelníky 8 šroubů se zápustnou hlavou Obj. číslo Balení Počet dvířek Opracování pro kování Slide Line 66 (pro jedno křídlo) obsahuje: 8 otvorů včetně zapuštěných matic se závitem M5 Obj. číslo Balení Počet dvířek Kompletní sada Slide Line 66 pro jedno křídlo s hliníkovým rámem Obj. číslo Dodavatel Množství Prodejce Krycí profil Slide Line 66 klipová montáž na nosný profil Obj. číslo Délka mm Dodavatel Množství Prodejce Nosný profil Slide Line 66 pro horní a dolní křídlo Obj. číslo Délka mm Dodavatel Množství Prodejce Prodejce Kompletní sada pro skrytou montáž profilu Obj. číslo Dodavatel Množství Prodejce Adresa zákazníka: Datum: Podpis:.51

17 Kování pro posuvné dveře Slide Line 66 Montáž profilu Montáž nosného profilu, vruty se zápustnou hlavou min. 160 min ,5 9 max. 0 max , ø6 2,5 2,5 28 max max ø6 Vrut se zápustnou hlavou ø x 0 Montáž krycího profilu 11 8, 5,5.52

18 Skrytá montáž nosného profilu pomocí kolíků a excentrů Rastex min. min min. 160 max max max ø 8 ø15 12,5 25 max. 700 max. 700 ø8 ø15 12,5 17, , min. 160 max Montáž dorazu a koncovky stavěcí šroubek hloubka zašroubování min. 6,5 mm.53

19 Kování pro posuvné dveře Slide Line 66 Montáž dřevěných dveří Montáž dřevěných dveří 5 ø10 11, ,5 2,5 stavěcí šroubek hloubka zašroubování min. 6,5 mm 1 2, ,5 28 ø ø10 19,5 max. Max. 10kg 19,5 2.5

20 Kování pro posuvné dveře Slide Line 66 Montáž skleněných posuvných dveří Montáž skleněných posuvných dveří ,2 37,5 7 stavěcí šroubek hloubka zašroubování min. 6,5 mm 2,5 2,5 1 ø19 ø ,5 krytka ø ø19 37,5 vrut se zápustnou hlavou M5 x 11 podložka pouzdro Max. max. 10kg ø19 37,5 podložka vozík

21 Kování pro posuvné dveře Slide Line 66 Montáž posuvných dveří s hliníkovým rámem, šířka 19 mm 11,5 5 11,2 8 2,5 stavěcí šroubek hloubka zašroubování min. 6,5 mm 1 2, , ,5 ø,0 -,2 9 ø,0-,2 pro závit M5 11,5 max. Max. 10kg kg 11,5 2.56

22 Kování pro posuvné dveře Slide Line 66 Montáž posuvných dveří s hliníkovým rámem, šířka 5 mm 5 19,5 5 11,2 stavěcí šroubek hloubka zašroubování min. 6,5 mm 2, ,5 9 19, ø,0 -,2 9 ø,0-,2 pro závit M5 19,5 max. Max. 10kg 19,5 2.57

23 Ideální kování pro posuvné skleněné dveře všeho druhu.58

24 Slide Line 97 Koncovka Nosný profil s úchytkou Tlačný zámek na posuvné dveře Slide Line 97 je spolehlivý způsob spojení skla a kovu. Představuje kování pro vložené skleněné posuvné dveře se spodním vedením. Skleněné dveře jsou přesně a bezpečně vedeny v zaobleném vodícím profilu. Kuličková ložiska s ocelovým vnějším kroužkem a plastovým pláštěm zajišťují trvale lehký a tichý chod dveří čistá kultura chodu. Rychlá a jednoduchá montáž, variabilita stavebnicového systému a funkční spolehlivost jsou další atributy Slide Line 97. Průběžný rámový profil Průběžný rámový profil dotváří ucelenou koncepci. Technické informace ve zkratce: Vhodné pro tloušťku skla 5, 6 a 8 mm Zaručená odolnost proti otěru Nosnost 25 kg nebo 50 kg na 1 křídlo Možnost zamykání Prestige 2000 tlačný zámek na posuvné dveře s vyměnitelnou vložkou.59

25 Kování pro skleněné posuvné dveře Slide Line 97 Nosnost max. 25 nebo 50 kg/křídlo Slide Line 97 Kování pro skleněné posuvné dveře nosný profil Průhledné plastové profily zajišťují bezpečné a spolehlivé spojení mezi sklem a kovem Precizní oblý dolní profil pro přesné vedení skleněných dveří Vozík vždy přesně usazený do středu nosného profilu jednoduchá montáž pomocí oboustranné lepící pásky vozík Kolečko s plastovým povrchem a kuličkovým ložiskem zajistí plynulý a tichý chod Vozíky jsou montovány rychle a bezpečně s použitím speciálního přípravku Doraz a pojistka proti vyvěšení Jednoduchá montáž do dvojitého horního profilu Regulační šroub k seřízení brzdícího účinku zabraňuje narážení dveří do korpusu Skleněné dveře zajišťuje v koncové poloze Zabraňuje násilnému vyjmutí uzamčených dveří Dvojitý horní profil s dorazem a pojistkou proti vyvěšení Rámový profil s těsněním a dorazem Bezpečný doraz mezi sklem a kovem Boční kontakt po celé výšce dveří, a tím zajištěna prachová těsnost.60

26 Dvojitý horní profil potažený plstí zamezuje drnčení skel Předvrtané otvory pro zápustné šrouby zajišťují rychlou a spolehlivou montáž Ochranná fólie odolná vůči světlu Chrání povrch během dopravy, skladování, výroby, a konečné montáže Průběžný rámový profil Průběžný rámový profil dotváří ucelenou koncepci. 5 mmtloušťka skla 6 mmtloušťka skla 8 mm tloušťka skla těsnící profil obj. číslo těsnící profil obj. číslo ,5 8,5 8,5 nosný profil.61

27 Kování pro skleněné posuvné dveře Slide Line 97 Prestige 2000 tlačný zámek na posuvné dveře Tlačný zámek zasazený pevně do adaptéru Ani jedny skleněné dveře není možné horizontálně vytlačit nebo vertikálně nadzvednout Tlačné zámky a adaptéry jsou připevněny na nosný profil šrouby s vnitřním šestihranem Západka v otevřené poloze nevyčnívá ze zámku. adaptér pro tlačný zámek západka Přesah skla je definován mm předpoklad pro přesnou funkci zamykání. S uzamčenými dveřmi nelze manipulovat. Pohyblivé jádro adaptéru vyrovnává rozměrové odchylky až do 1,5 mm v obou směrech. 1,5.62

28 Prestige 2000 tlačný zámek na posuvné dveře Cylindrická vložka Z17 Premium s 1 pevným a 1 kloubovým klíčem s kluznou drážkou HSC Prestige 2000: zámek a vložka jsou oddělitelné komponenty. To znamená, že vložky mohou být namontovány kdykoliv dodatečně a kdykoliv znovu vyměněny. Výrobce proto může předem osadit požadovaný zámek nebo vybranou uzamykatelnou úchytku bez cylindrické vložky. Tu pak vložit až na místě přesně dle zamykacího plánu. Nemůže to být snadnější jednoduše vložit vložku Z17 s klíčem do zámku a je hotovo. Prestige 2000 Cylindrická vložka Z17 viz skupina 7 Demontážní klíč Z17 viz skupina 7 Cylindrická vložka Z17 Standard se 2 klíči Cylindrická vložka Z17 Econ se 2 klíči Demontážní klíč Prestige 2000 S tímto demontážním klíčem mohou být všechny cylindrické vložky Z17 dodatečně demontovány a kdykoliv znovu výměněny! Výměna cylindrické vložky Postup při výměně cylindrické vložky: 1. Odemknout cylindrický zámek 2. Vytáhnout klíč 3. Zasunout demontážní klíč Z17 v doporučené poloze dle typu zámku a vytáhnout společně s cylindrickou vložkou Z17. Novou cylindrickou vložku se zasunutým klíčem zavést do zámku až k dorazu 5. Zamkněte jako obvykle zámek je funkční Demontážní klíč Z17, skupina zamykání

29 Kování pro skleněné posuvné dveře Slide Line 97 Varianty montáže Základní varianta Základní varianta s celoobvodovým rámovým profilem dvojitý horní profil rámový profil rámový profil rámový profil doraz a pojistka dvojitý horní profil těsnící lišta těsnící lišta doraz a pojistka těsnící profil nosný profil těsnící profil nosný profil vozík dolní vodící profil vozík dolní vodící rámový profil rámový profil ,5 výška skla 8,5 8 výška skla světlá výška 10 světlá výška , ,5 Výška skla bez nosného profilu: světlá výška mm Maximální nosnost: se 2 vozíky: cca 25 kg se vozíky: cca 50 kg Výška skla bez nosného profilu: světlá výška 1 mm Maximální nosnost: se 2 vozíky: cca 25 kg se vozíky: cca 50 kg.6

30 Varianta s koncovkou b přesah dveří 30-0 mm b-5 2,5 mm b-5 b 11 světlý rozměr korpusu b = šířka skla Varianta: nosný profil s úchytkou a koncovkou b b-35 přesah dveří 30-0 mm,5 mm b-35 b 11 světlý rozměr korpusu b = šířka skla Varianta: Adaptér a tlačný zámek V případě, že světlá šířka skříně je liché číslo, zaokrouhlí se nahoru na nejbližší sudé číslo. 11 b b-65 přesah dveří mm,5 mm b-65 b 11 světlý rozměr korpusu b = šířka skla.65

31 Kování pro skleněné posuvné dveře Slide Line 97 Nosnost max. 25 nebo 50 kg/křídlo Jednotlivé součásti Dvojitý horní profil, uvnitř potažený plstí, předvrtané zapuštěné otvory, s nalepenou ochrannou fólií Délka 5000 mm hliník, stříbrně eloxovaný Doraz a pojistka pro sklo tloušťky až 8 mm, do dvojitého horního profilu plast, transparentní Dvojitý horní profil Doraz a pojistka Nosný profil pro sklo tloušťky až 8 mm, s nalepenou ochrannou fólií Délka 5000 mm hliník, stříbrně eloxovaný Rámový profil s nalepenou ochrannou fólií Délka 5000 mm hliník, stříbrně eloxovaný Nosný profil Rámový profil Vozík povrch plastový, ocelové kuličkové ložisko, tělo z pružinové oceli, pozinkováno Těsnící profil Délka 5000 mm plast, transparentní Vozík Těsnící profil Těsnící profil Délka 5000 mm, plast, transparentní Těsnící profil pro sklo tloušťky 5 mm pro sklo tloušťky 6 mm

32 Dolní vodící profil s oboustrannou lepící páskou pro rychlou montáž Délka 5000 mm hliník, stříbrně eloxovaný Adaptér pro sklo tloušťky až 8 mm vhodný jako levý nebo pravý chromovaný zinek Dolní vodící profil Adaptér Dolní vodící rámový profil Délka 5000 mm hliník, stříbrně eloxovaný Dolní vodící rámový profil Prestige 2000 tlačný zámek na posuvné dveře pro sklo tloušťky až 8 mm vhodný jako levý nebo pravý pro vyměnitelnou cylindrickou vložku Z17 chromovaný zinek Prestige 2000 tlačný zámek na posuvné dveře Koncovka drážkovaná pro sklo tloušťky až 8 mm chromovaný plast Přípravek pro montáž vozíku ocel pozinkovaná, plast Koncovka Přípravek pro montáž vozíku Úchytka pro sklo tloušťky až 8 mm vhodná jako levá nebo pravá chromovaný plast Úchytka
