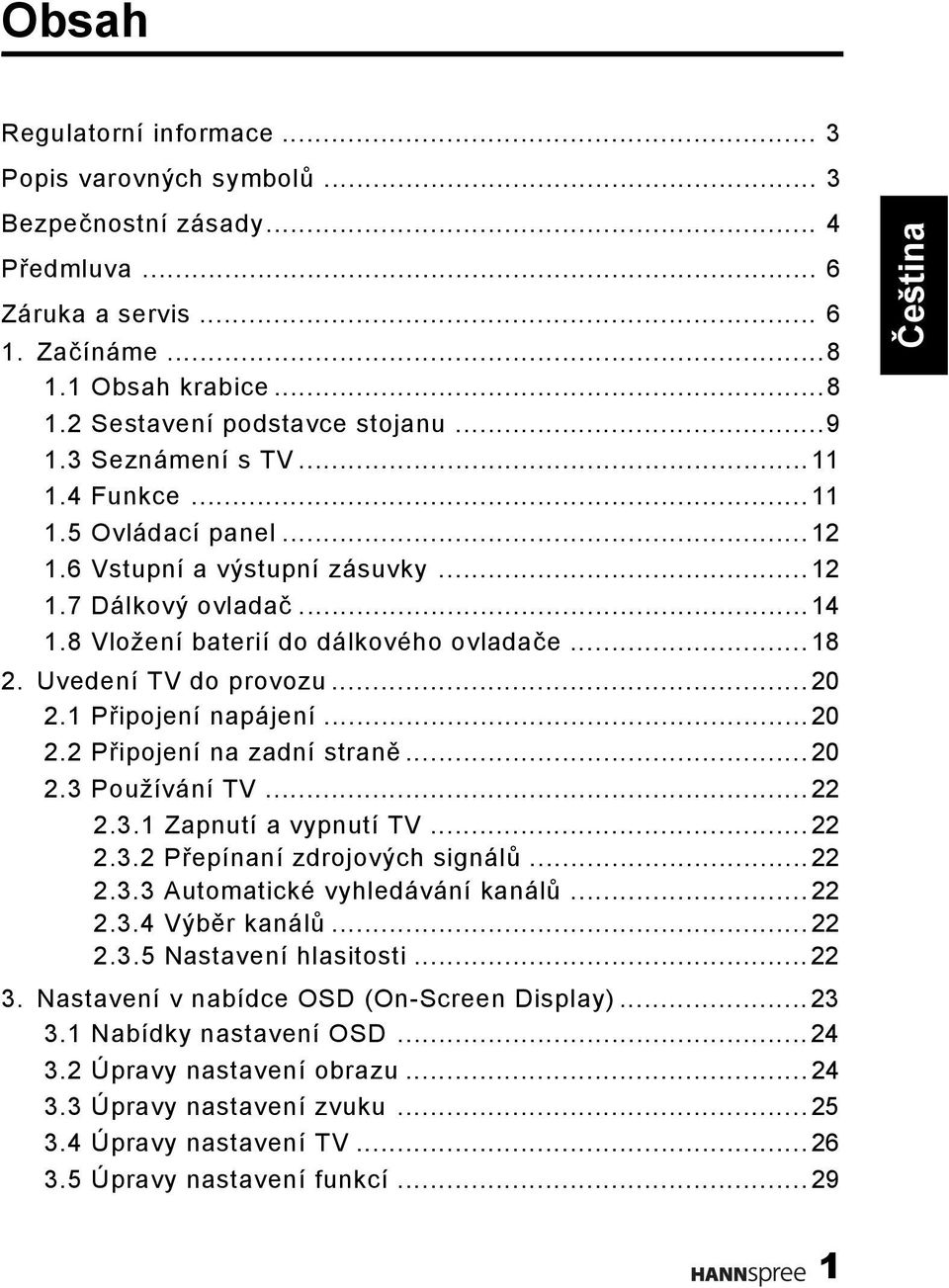

1 Obsah Regulatorní informace... 3 Popis varovných symbolů... 3 Bezpečnostní zásady... 4 Předmluva... 6 Záruka a servis Začínáme Obsah krabice Sestavení podstavce stojanu Seznámení s TV Funkce Ovládací panel Vstupní a výstupní zásuvky Dálkový ovladač Vložení baterií do dálkového ovladače Uvedení TV do provozu Připojení napájení Připojení na zadní straně Používání TV Zapnutí a vypnutí TV Přepínaní zdrojových signálů Automatické vyhledávání kanálů Výběr kanálů Nastavení hlasitosti Nastavení v nabídce OSD (On-Screen Display) Nabídky nastavení OSD Úpravy nastavení obrazu Úpravy nastavení zvuku Úpravy nastavení TV Úpravy nastavení funkcí

2 Obsah 3.6 Úpravy nastavení Eko Odstraňování problémů Podpora synchronizace Podpora formátu kompatibilních s USB Technické údaje Demontáž podstavce Použití kabelové svorky

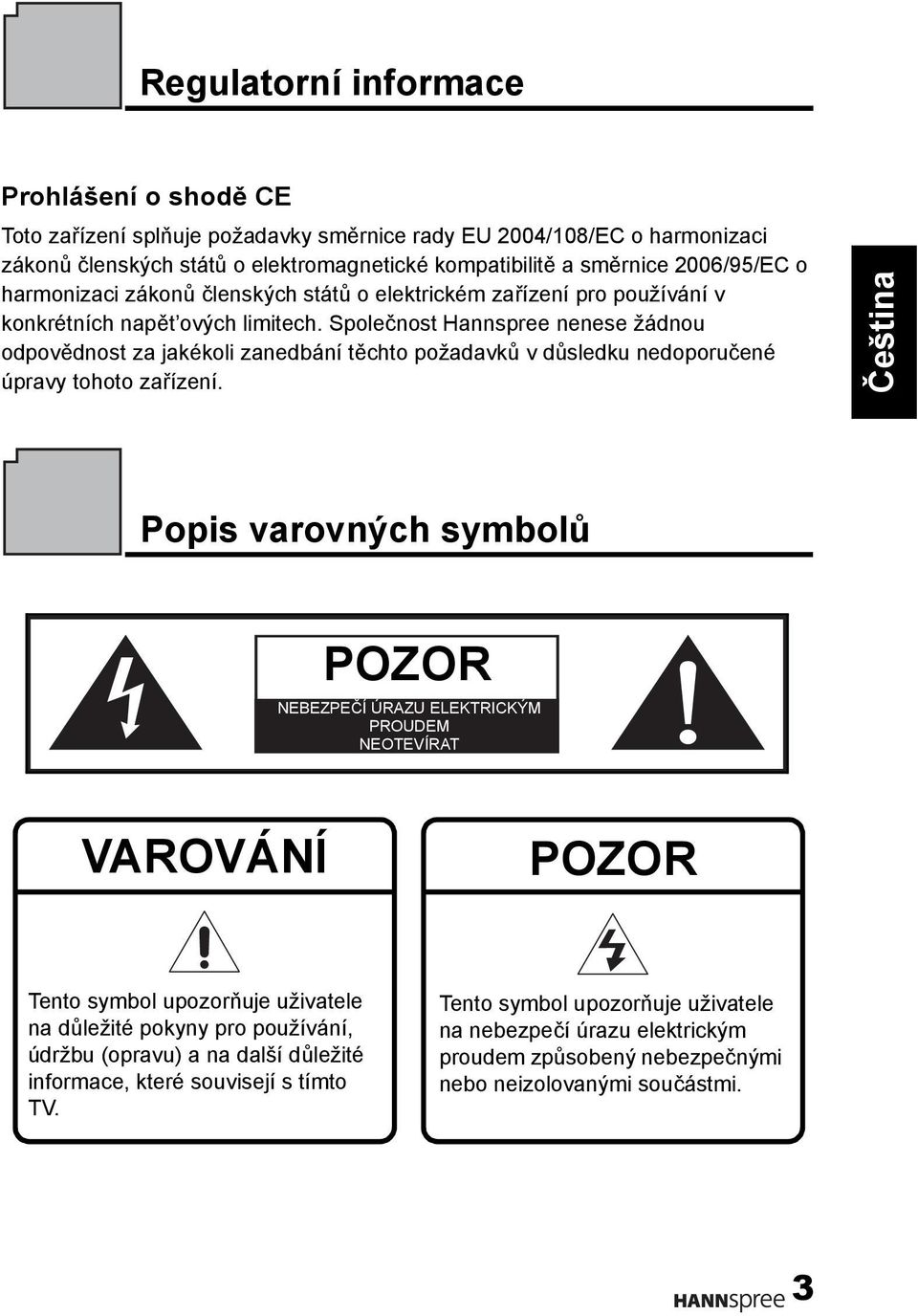

3 Regulatorní informace Prohlášení o shodě CE Toto zařízení splňuje požadavky směrnice rady EU 2004/108/EC o harmonizaci zákonů členských států o elektromagnetické kompatibilitě a směrnice 2006/95/EC o harmonizaci zákonů členských států o elektrickém zařízení pro používání v konkrétních napět ových limitech. Společnost Hannspree nenese žádnou odpovědnost za jakékoli zanedbání těchto požadavků v důsledku nedoporučené úpravy tohoto zařízení. Popis varovných symbolů POZOR NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍRAT VAROVÁNÍ POZOR Tento symbol upozorňuje uživatele na důležité pokyny pro používání, údržbu (opravu) a na další důležité informace, které souvisejí s tímto TV. Tento symbol upozorňuje uživatele na nebezpečí úrazu elektrickým proudem způsobený nebezpečnými nebo neizolovanými součástmi. 3

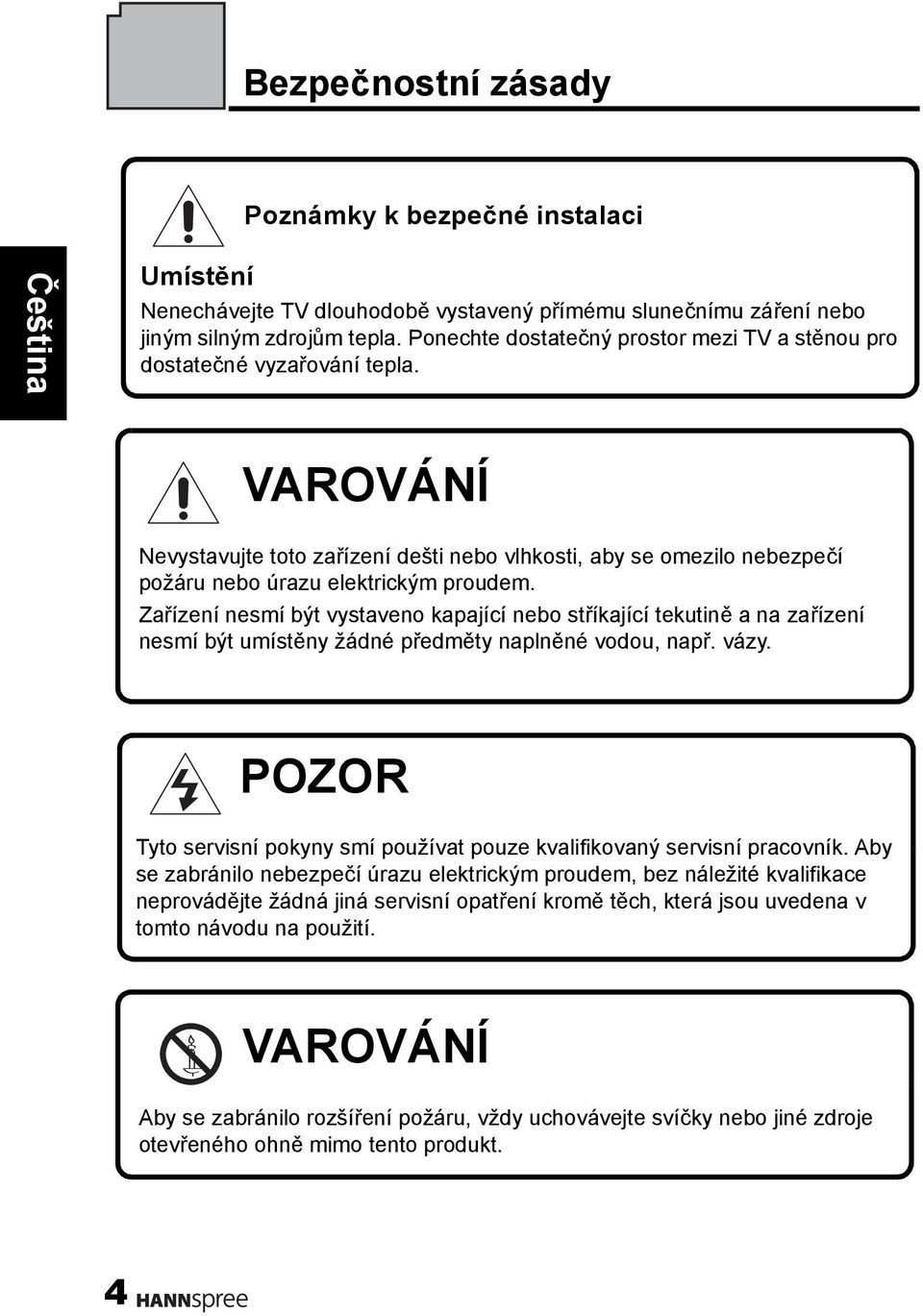

4 Bezpečnostní zásady Poznámky k bezpečné instalaci Umístění Nenechávejte TV dlouhodobě vystavený přímému slunečnímu záření nebo jiným silným zdrojům tepla. Ponechte dostatečný prostor mezi TV a stěnou pro dostatečné vyzařování tepla. VAROVÁNÍ Nevystavujte toto zařízení dešti nebo vlhkosti, aby se omezilo nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení nesmí být vystaveno kapající nebo stříkající tekutině a na zařízení nesmí být umístěny žádné předměty naplněné vodou, např. vázy. POZOR Tyto servisní pokyny smí používat pouze kvalifikovaný servisní pracovník. Aby se zabránilo nebezpečí úrazu elektrickým proudem, bez náležité kvalifikace neprovádějte žádná jiná servisní opatření kromě těch, která jsou uvedena v tomto návodu na použití. VAROVÁNÍ Aby se zabránilo rozšíření požáru, vždy uchovávejte svíčky nebo jiné zdroje otevřeného ohně mimo tento produkt. 4

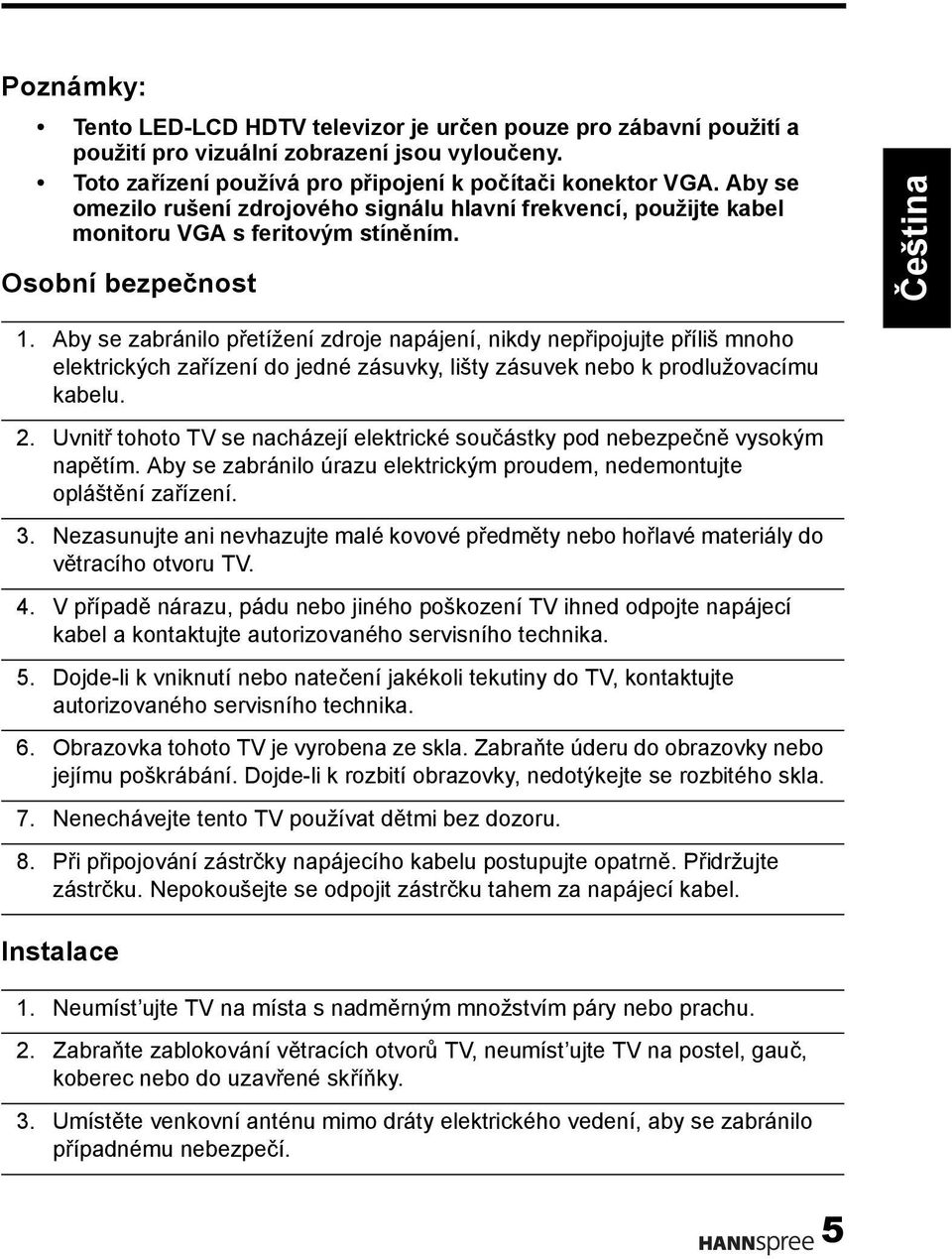

5 Poznámky: Tento LED-LCD HDTV televizor je určen pouze pro zábavní použití a použití pro vizuální zobrazení jsou vyloučeny. Toto zařízení používá pro připojení k počítači konektor VGA. Aby se omezilo rušení zdrojového signálu hlavní frekvencí, použijte kabel monitoru VGA s feritovým stíněním. Osobní bezpečnost 1. Aby se zabránilo přetížení zdroje napájení, nikdy nepřipojujte příliš mnoho elektrických zařízení do jedné zásuvky, lišty zásuvek nebo k prodlužovacímu kabelu. 2. Uvnitř tohoto TV se nacházejí elektrické součástky pod nebezpečně vysokým napětím. Aby se zabránilo úrazu elektrickým proudem, nedemontujte opláštění zařízení. 3. Nezasunujte ani nevhazujte malé kovové předměty nebo hořlavé materiály do větracího otvoru TV. 4. V případě nárazu, pádu nebo jiného poškození TV ihned odpojte napájecí kabel a kontaktujte autorizovaného servisního technika. 5. Dojde-li k vniknutí nebo natečení jakékoli tekutiny do TV, kontaktujte autorizovaného servisního technika. 6. Obrazovka tohoto TV je vyrobena ze skla. Zabraňte úderu do obrazovky nebo jejímu poškrábání. Dojde-li k rozbití obrazovky, nedotýkejte se rozbitého skla. 7. Nenechávejte tento TV používat dětmi bez dozoru. 8. Při připojování zástrčky napájecího kabelu postupujte opatrně. Přidržujte zástrčku. Nepokoušejte se odpojit zástrčku tahem za napájecí kabel. Instalace 1. Neumíst ujte TV na místa s nadměrným množstvím páry nebo prachu. 2. Zabraňte zablokování větracích otvorů TV, neumíst ujte TV na postel, gauč, koberec nebo do uzavřené skříňky. 3. Umístěte venkovní anténu mimo dráty elektrického vedení, aby se zabránilo případnému nebezpečí. 5

6 Předmluva Děkujeme vám za zakoupení televizoru LED-LCD HDTV (Liquid Crystal Display) společnosti Hannspree. Tento nový TV vám přináší vynikající obraz a zvuk a zároveň obohacuje váš životní styl pokročilou technologií. Před instalací, používáním nebo ovládáním tohoto TV si pečlivě přečtěte celou tuto příručku. Aby byla zajištěna bezpečná a správná instalace a používání tohoto TV, je třeba dodržovat pokyny pro bezpečnost a používání v této příručce. Tato příručka vám pomůže při instalaci a používání TV. Přesnost informací uvedených v této příručce byla pečlivě ověřena; nicméně přesnost obsahu nelze zaručit. Změna informací v této příručce bez předchozího upozornění vyhrazena. V rozsahu povoleném platnými zákony nenese společnost Hannspree, Inc. (dále pouze Hannspree ) žádnou odpovědnost za přímé, nepřímé, zvláštní, exemplární, náhodné nebo následné škody způsobené jakoukoli nepřesností nebo nedostatkem v této příručce, i když byla společnost na možnost vzniku takových škod předem upozorněna. Záruka a servis Plné znění podmínek záručního servisu viz Záruční list přiložený k TV. 6

7 Autorská práva Copyright 2010 Hannspree, Inc. Všechna práva vyhrazena. Tato příručka je chráněna autorskými právy a distribuována na základě licencí, které omezují její používání, kopírování a šíření. Bez předchozího písemného souhlasu společnosti Hannspree je zakázáno jakýmkoli způsobem reprodukovat jakoukoli část této příručky. TV popsaný v této příručce může obsahovat software společnosti Hannspree (nebo jiných stran) chráněný autorskými právy. Společnost Hannspree (nebo jiné strany) si vyhrazuje výhradí práva na software chráněný autorskými právy, například právo na distribuci nebo reprodukování softwaru chráněného autorskými právy. V souladu s tím a v rozsahu povoleném platnými zákony je bez předchozího písemného souhlasu společnosti Hannspree (nebo jiných stran) zakázáno jakýmikoli způsobem distribuovat, upravovat, zpětně analyzovat nebo reprodukovat jakýkoli software, na který se vztahují autorská práva, obsažený v tomto zařízení. Loga společnosti Hannspree uvedená v této příručce jsou ochranné známky společnosti Hannspree. Všechny ostatní názvy produktů, ochranné známky nebo loga zmínění v této příručce jsou použita pouze k identifikačním účelům a může se jednat o ochranné známky nebo registrované ochranné známky příslušných vlastníků. Zakoupení výrobku popsaného v této příručce nesmí být považován za přímou nebo odvozenou záruku, překážku uplatnění žalobního nároku nebo podobně jakékoli licence na základě autorských práv, patentů, žádostí o patenty nebo ochranných známek společnosti Hannspree s výjimkou normálního, nevýhradního používání, které vyplývá ze zákona o prodeji výrobku. Vyrozumění o ochranných známkách Výrobky společnosti Hannspree obsahují technologii HDMI (High- Definition Multimedia Interface). HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC. Informace o licenci a potvrzení ochranných známek Vyrobeno v licenci společnosti Dolby Laboratories. Název Dolby a logo se symbolem dvojitého písmene D jsou obchodní známky společnosti Dolby Laboratories. 7

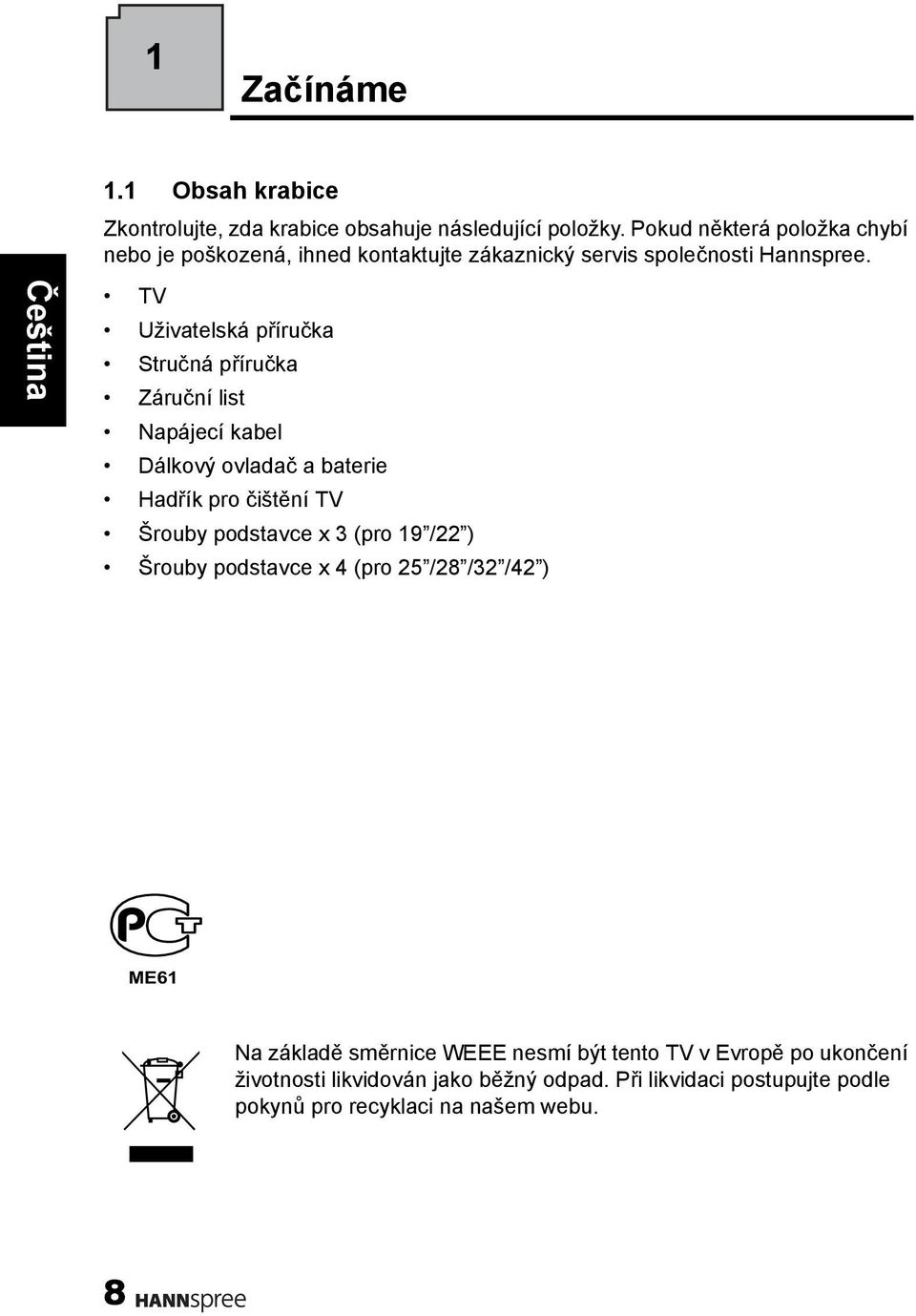

8 1 Začínáme 1.1 Obsah krabice Zkontrolujte, zda krabice obsahuje následující položky. Pokud některá položka chybí nebo je poškozená, ihned kontaktujte zákaznický servis společnosti Hannspree. TV Uživatelská příručka Stručná příručka Záruční list Napájecí kabel Dálkový ovladač a baterie Hadřík pro čištění TV Šrouby podstavce x 3 (pro 19 /22 ) Šrouby podstavce x 4 (pro 25 /28 /32 /42 ) ME61 Na základě směrnice WEEE nesmí být tento TV v Evropě po ukončení životnosti likvidován jako běžný odpad. Při likvidaci postupujte podle pokynů pro recyklaci na našem webu. 8

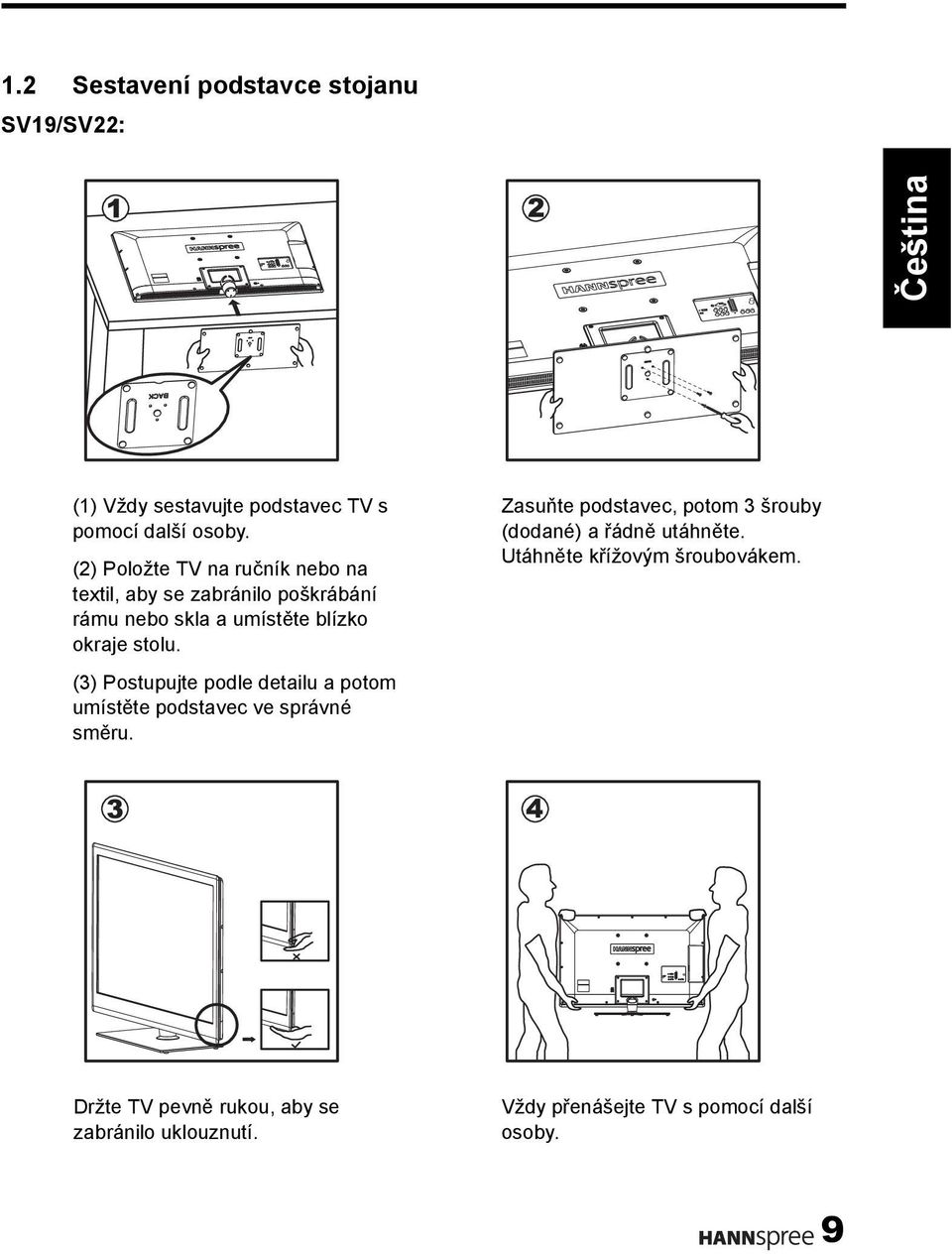

9 1.2 Sestavení podstavce stojanu SV19/SV22: (1) Vždy sestavujte podstavec TV s pomocí další osoby. (2) Položte TV na ručník nebo na textil, aby se zabránilo poškrábání rámu nebo skla a umístěte blízko okraje stolu. (3) Postupujte podle detailu a potom umístěte podstavec ve správné směru. Zasuňte podstavec, potom 3 šrouby (dodané) a řádně utáhněte. Utáhněte křížovým šroubovákem. Držte TV pevně rukou, aby se zabránilo uklouznutí. Vždy přenášejte TV s pomocí další osoby. 9

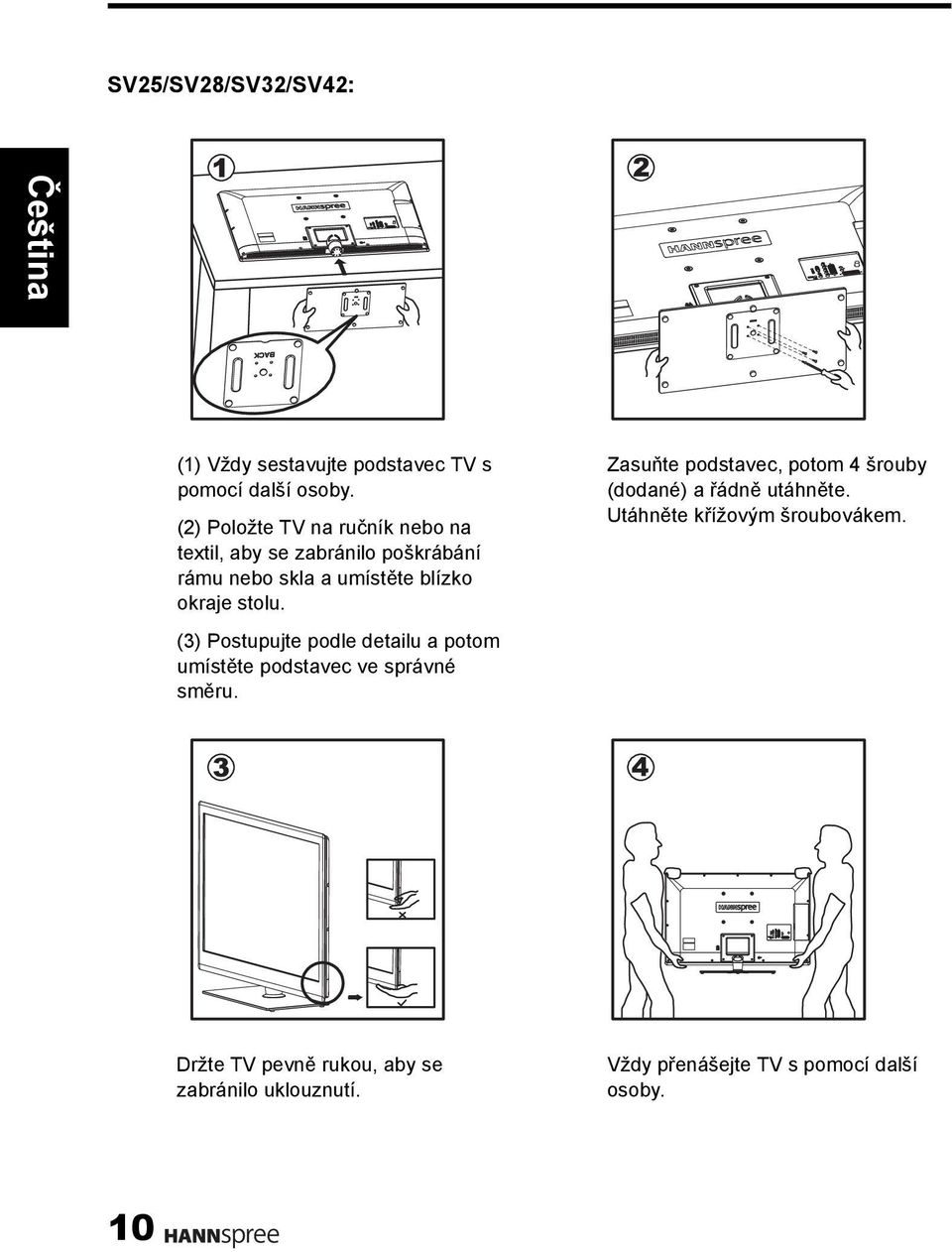

10 SV25/SV28/SV32/SV42: (1) Vždy sestavujte podstavec TV s pomocí další osoby. (2) Položte TV na ručník nebo na textil, aby se zabránilo poškrábání rámu nebo skla a umístěte blízko okraje stolu. (3) Postupujte podle detailu a potom umístěte podstavec ve správné směru. Zasuňte podstavec, potom 4 šrouby (dodané) a řádně utáhněte. Utáhněte křížovým šroubovákem. Držte TV pevně rukou, aby se zabránilo uklouznutí. Vždy přenášejte TV s pomocí další osoby. 10

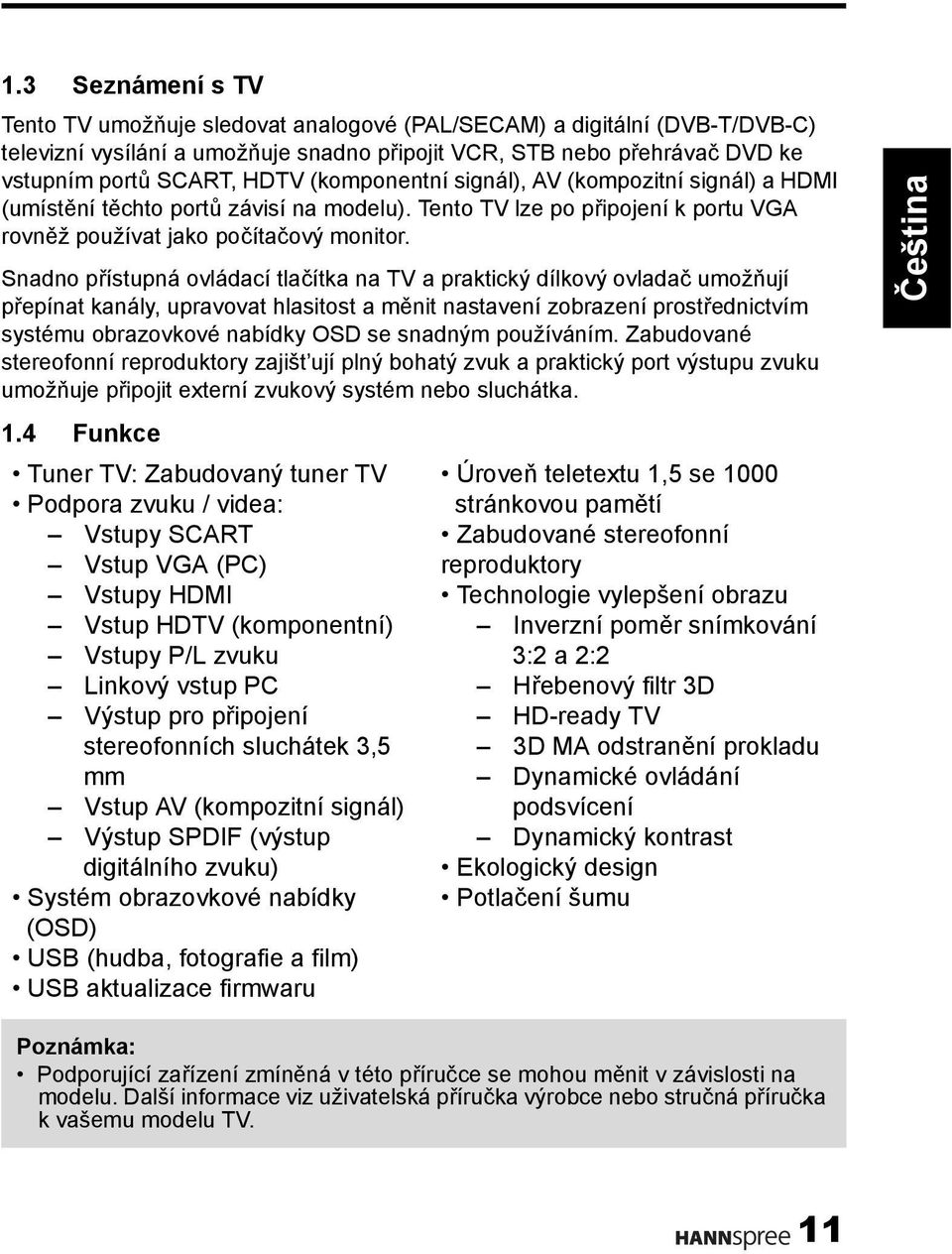

11 1.3 Seznámení s TV Tento TV umožňuje sledovat analogové (PAL/SECAM) a digitální (DVB-T/DVB-C) televizní vysílání a umožňuje snadno připojit VCR, STB nebo přehrávač DVD ke vstupním portů SCART, HDTV (komponentní signál), AV (kompozitní signál) a HDMI (umístění těchto portů závisí na modelu). Tento TV lze po připojení k portu VGA rovněž používat jako počítačový monitor. Snadno přístupná ovládací tlačítka na TV a praktický dílkový ovladač umožňují přepínat kanály, upravovat hlasitost a měnit nastavení zobrazení prostřednictvím systému obrazovkové nabídky OSD se snadným používáním. Zabudované stereofonní reproduktory zajišt ují plný bohatý zvuk a praktický port výstupu zvuku umožňuje připojit externí zvukový systém nebo sluchátka. 1.4 Funkce Tuner TV: Zabudovaný tuner TV Podpora zvuku / videa: Vstupy SCART Vstup VGA (PC) Vstupy HDMI Vstup HDTV (komponentní) Vstupy P/L zvuku Linkový vstup PC Výstup pro připojení stereofonních sluchátek 3,5 mm Vstup AV (kompozitní signál) Výstup SPDIF (výstup digitálního zvuku) Systém obrazovkové nabídky (OSD) USB (hudba, fotografie a film) USB aktualizace firmwaru Úroveň teletextu 1,5 se 1000 stránkovou pamětí Zabudované stereofonní reproduktory Technologie vylepšení obrazu Inverzní poměr snímkování 3:2 a 2:2 Hřebenový filtr 3D HD-ready TV 3D MA odstranění prokladu Dynamické ovládání podsvícení Dynamický kontrast Ekologický design Potlačení šumu Poznámka: Podporující zařízení zmíněná v této příručce se mohou měnit v závislosti na modelu. Další informace viz uživatelská příručka výrobce nebo stručná příručka k vašemu modelu TV. 11

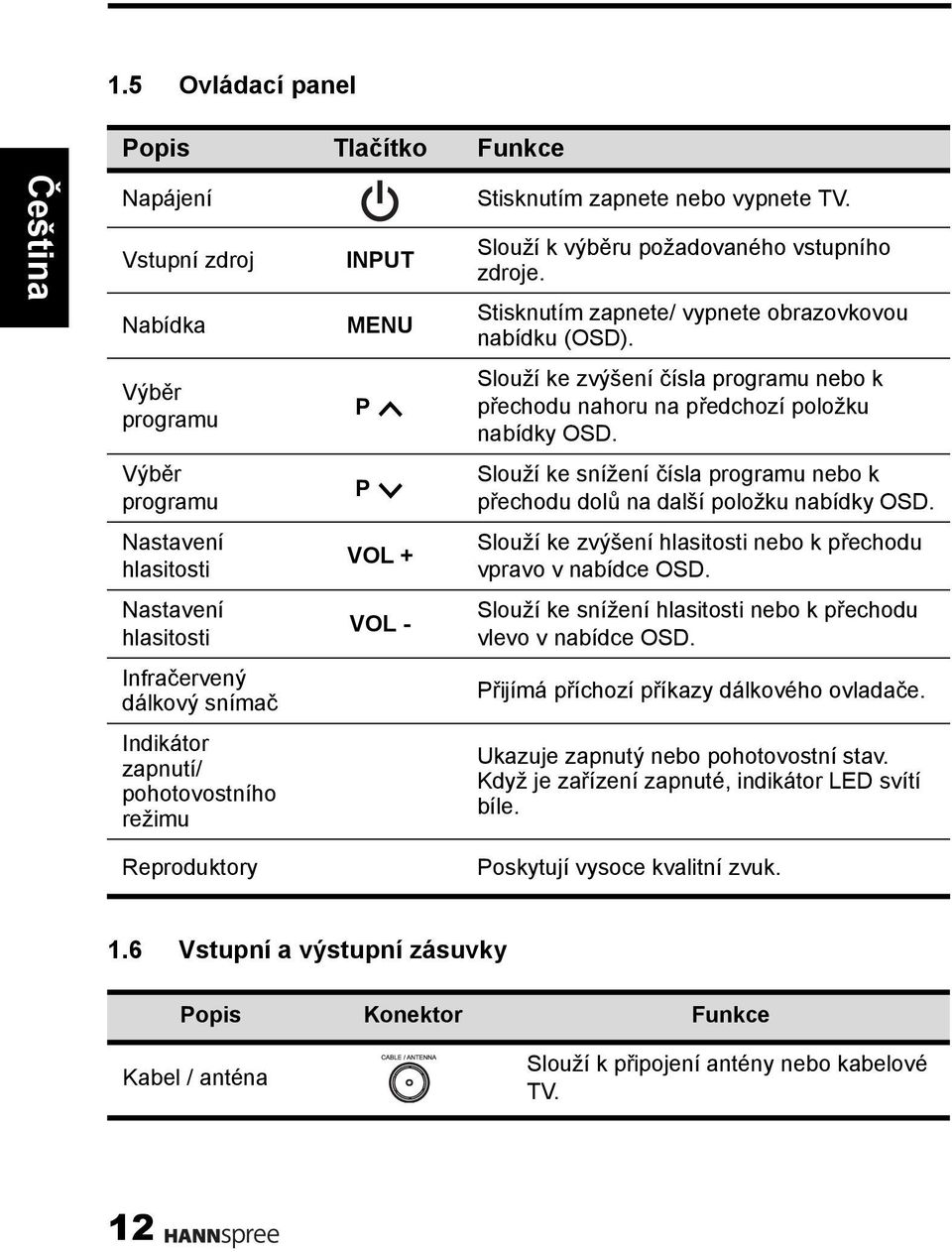

12 1.5 Ovládací panel Popis Tlačítko Funkce Napájení Vstupní zdroj Nabídka INPUT MENU Stisknutím zapnete nebo vypnete TV. Slouží k výběru požadovaného vstupního zdroje. Stisknutím zapnete/ vypnete obrazovkovou nabídku (OSD). Výběr programu P Slouží ke zvýšení čísla programu nebo k přechodu nahoru na předchozí položku nabídky OSD. Výběr programu P Slouží ke snížení čísla programu nebo k přechodu dolů na další položku nabídky OSD. Nastavení hlasitosti VOL + Slouží ke zvýšení hlasitosti nebo k přechodu vpravo v nabídce OSD. Nastavení hlasitosti VOL - Slouží ke snížení hlasitosti nebo k přechodu vlevo v nabídce OSD. Infračervený dálkový snímač Přijímá příchozí příkazy dálkového ovladače. Indikátor zapnutí/ pohotovostního režimu Ukazuje zapnutý nebo pohotovostní stav. Když je zařízení zapnuté, indikátor LED svítí bíle. Reproduktory Poskytují vysoce kvalitní zvuk. 1.6 Vstupní a výstupní zásuvky Popis Konektor Funkce Kabel / anténa Slouží k připojení antény nebo kabelové TV. 12

13 Popis Konektor Funkce Výstup pro připojení sluchátek Vstupy komponentního / CVBS signálu (zvuk) Vstupy komponentního signálu (video) Slouží k připojení sluchátek nebo externích reproduktorů se zabudovaným zesilovačem. Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Vstup zvuku PC SCART 1 SCART 2 (pouze 32 /42 ) Slouží k připojení linkového portu/ portu zvuku počítače. Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD se vstupem AV, S-Video, RGB, L/P, výstupem analogové TV a výstupem L/P. Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD se vstupem AV, S-Video, L/P. Vstup VGA (PC) Slouží k připojení k portu VGA počítače. USB Slouží k připojení zařízení USB. Video CI VIDEO Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Slouží k připojení k zařízení CI. 13

14 Popis Konektor Funkce Vstup HDMI 1 Vstup HDMI 2 (pouze 32 /42 ) Vstup HDMI 3 SPDIF SPDIF Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Slouží k připojení výstupního zařízení digitálního zvuku, například systému domácího kina. Konektor napájení AC IN Slouží k připojení dodaného napájecího kabelu. 1.7 Dálkový ovladač Popis Ikona Funkce Napájení Typ vstupního signálu Klávesnice Seznam funkcí INPUT Pro.LIST Stisknutím zapnete nebo vypnete TV. Stisknutím vyberte některý z typu vstupního signálu: TV, YPbPr, AV, SCART, PC, HDMI 1, HDMI 2 a USB. Slouží k přímému výběru programu. Stisknutím 0-9 zadejte čísla programů (v případě programu 10 stiskněte 1 a 0). Stisknutím zobrazíte zahrnuté programy. 14

15 Popis Ikona Funkce Poslední Informace Nabídka LAST INFO MENU Stisknutím se vrátíte na poslední vybraný kanál. Stisknutím zobrazíte informace o aktuálním kanálu/ programu. Stisknutím zapnete/ vypnete obrazovkovou nabídku (OSD). OK OK Stisknutím potvrdíte výběr. Šipky Elektronický přehled televizních programů Režim teletextu Nastavení hlasitosti Ztlumit Duální zvuk Výběr programu Červené, zelené, žluté, modré EPG TEXT VOL / VOL MUTE P / P Stisknutím nahoru, dolů, vlevo nebo vpravo procházejte nabídkami OSD. Stisknutím zobrazíte podrobné programovací informace pro kanály (pouze pro DTV). Stisknutím aktivujete teletext. Stisknutím VOL + zvýšíte hlasitost. Stisknutím VOL - snížíte hlasitost. Stisknutím zcela vypnete zvuk. Chcete-li zvuk obnovit, znovu stiskněte toto tlačítko nebo stiskněte tlačítka pro nastavení hlasitosti. Stisknutím můžete změnit výběr více zvuků TV kanálu. Stisknutím P zvýšíte číslo programu. Stisknutím P snížíte číslo programu. Stisknutím barevných tlačítek lze provádět konkrétní úkoly v nabídce OSD nebo v režimu teletextu. 15

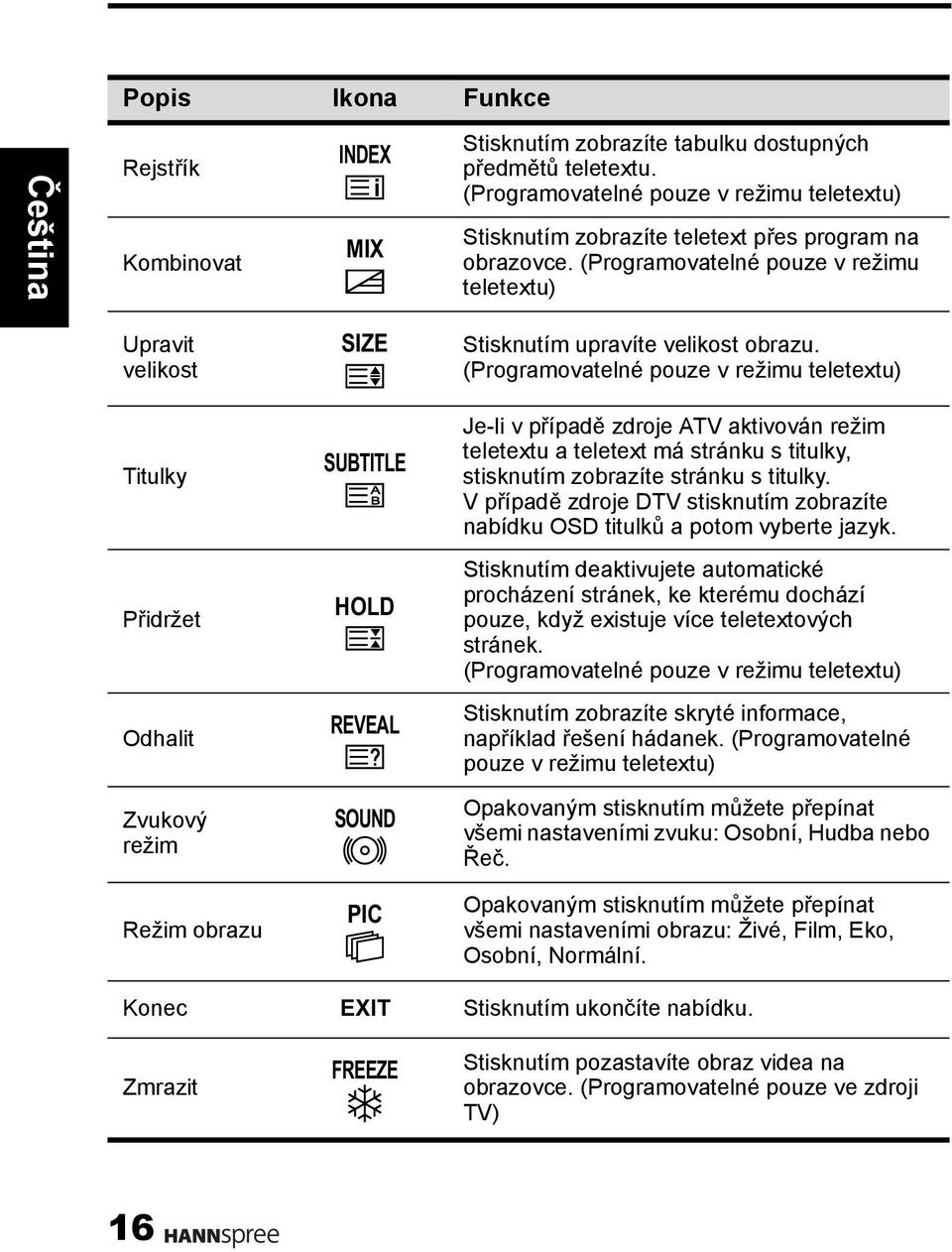

16 Popis Ikona Funkce Rejstřík Kombinovat INDEX MIX Stisknutím zobrazíte tabulku dostupných předmětů teletextu. (Programovatelné pouze v režimu teletextu) Stisknutím zobrazíte teletext přes program na obrazovce. (Programovatelné pouze v režimu teletextu) Upravit velikost SIZE Stisknutím upravíte velikost obrazu. (Programovatelné pouze v režimu teletextu) Titulky SUBTITLE Je-li v případě zdroje ATV aktivován režim teletextu a teletext má stránku s titulky, stisknutím zobrazíte stránku s titulky. V případě zdroje DTV stisknutím zobrazíte nabídku OSD titulků a potom vyberte jazyk. Přidržet HOLD Stisknutím deaktivujete automatické procházení stránek, ke kterému dochází pouze, když existuje více teletextových stránek. (Programovatelné pouze v režimu teletextu) Odhalit REVEAL Stisknutím zobrazíte skryté informace, například řešení hádanek. (Programovatelné pouze v režimu teletextu) Zvukový režim SOUND Opakovaným stisknutím můžete přepínat všemi nastaveními zvuku: Osobní, Hudba nebo Řeč. Režim obrazu PIC Opakovaným stisknutím můžete přepínat všemi nastaveními obrazu: Živé, Film, Eko, Osobní, Normální. Konec EXIT Stisknutím ukončíte nabídku. Zmrazit FREEZE Stisknutím pozastavíte obraz videa na obrazovce. (Programovatelné pouze ve zdroji TV) 16

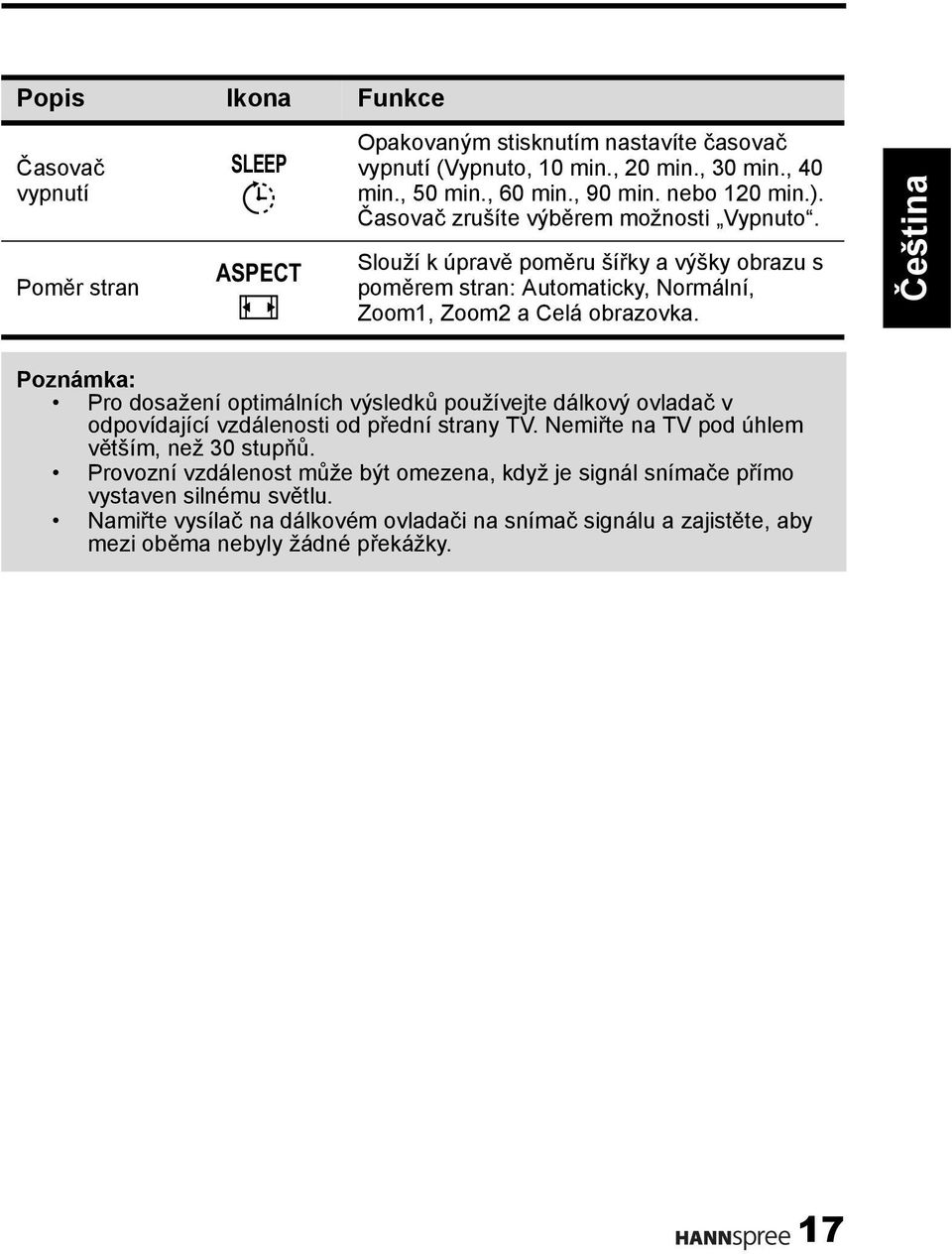

17 Popis Ikona Funkce Časovač vypnutí Poměr stran SLEEP ASPECT Opakovaným stisknutím nastavíte časovač vypnutí (Vypnuto, 10 min., 20 min., 30 min., 40 min., 50 min., 60 min., 90 min. nebo 120 min.). Časovač zrušíte výběrem možnosti Vypnuto. Slouží k úpravě poměru šířky a výšky obrazu s poměrem stran: Automaticky, Normální, Zoom1, Zoom2 a Celá obrazovka. Poznámka: Pro dosažení optimálních výsledků používejte dálkový ovladač v odpovídající vzdálenosti od přední strany TV. Nemiřte na TV pod úhlem větším, než 30 stupňů. Provozní vzdálenost může být omezena, když je signál snímače přímo vystaven silnému světlu. Namiřte vysílač na dálkovém ovladači na snímač signálu a zajistěte, aby mezi oběma nebyly žádné překážky. 17

18 1.8 Vložení baterií do dálkového ovladače 1 Otevřete víčko přihrádky baterií na zadní straně dálkového ovladače (A). (A) 2 Vložte baterie do přihrádky podle značek polarit v přihrádce (B). (B) 3 Nasaďte víčko přihrádky baterií (C). (C) 18

19 POZOR Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie a řádně je uložte. Při manipulaci s poškozenými nebo vytékajícími bateriemi postupujte opatrně a v případě kontaktu s vyteklou chemickou tekutinou si omyjte ruce mýdlem. Používá-li dálkový ovladač dvě baterie, nekombinujte nové a staré baterie, jinak bude zkrácena životnosti nové baterie. Ze starých baterií mohou vytékat chemické tekutiny. Nebezpečí výbuchu při chybné výměně baterie. Nahraďte pouze stejným nebo ekvivalentním typem doporučeným výrobcem zařízení. Použité baterie zlikvidujte podle pokynů výrobce. Seznamte se s místními pravidly pro recyklaci a likvidaci odpadů nebo požádejte místního zpracovatele odpadů o pokyny pro likvidaci použitých baterií. Ve víčku dálkového ovladače může být umístěn magnet a proto neumíst ujte magneticky citlivé předměty, jako například hodinky, kreditní karty nebo média flash do blízkosti víčka. Při otevírání víčka dálkového ovladače nepoužívejte sílu; mohlo by dojít k poškození závěsu. 19

20 AC IN 2 Uvedení TV do provozu 2.1 Připojení napájení 1 Připojte napájecí kabel ke vstupu střídavého napájení na zadní straně TV. 2 Připojte zástrčku na druhém konci napájecího kabelu do elektrické zásuvky. 2.2 Připojení na zadní straně Pokyny pro připojení zařízení viz obrázek a tabulka níže. Reproduktorový systém 10 Videokamera Zařízení na bázi CI Přehrávač DVD PC Vysoce kvalitní reproduktorový systém 9 Videokamera VCR/VCD/DVD/ STB PC Přehrávač disků Blu-ray pouze 32 /42 pouze 32 /42 8 Sluchátka do uší Domácí kino Herní videokonzol Přehrávač DVD VCR/VCD/DVD/STB Herní videokonzole TV kabel / anténa 20 Videorekordér

21 Ne. Konektor Poznámky / pokyny 1 Vstup ZVUKU Zvukový kabel je volitelný. 2 VGA Kabel VGA a zvukový kabel jsou volitelné. Vstup ZVUKU 3 HDMI 1 Kabel HDMI je volitelný. HDMI 2 HDMI 3 Když je připojen kabel HDMI na HDMI, není nutné připojovat zvukový kabel. Nicméně je to nutné, pokud je připojen kabel HDMI na DVI. 4 SPDIF Kabel SPDIF je volitelný. 5 Vstupy Kabel videa a zvukový kabel jsou volitelné. komponentního videa Vstupy komponentního zvuku 6 SCART 1 Nejsou-li vaše zařízení AV vybavena konektory SCART 2 SCART, budete rovněž potřebovat adaptér SCART s výjimkou kabelu SCART na SCART. Při použití adaptéru SCART nelze konektor S-Video a konektory AV připojit současně, protože by mohlo dojít ke vzniku špatných signálů. Kabel SCART na SCART a adaptér SCART jsou volitelné. 7 Kabel / anténa Pokud po připojení k TV kabelu nebo anténě nelze přijímat kanály, zkuste vyhledat kanály. 8 Sluchátka do uší Po připojení reproduktoru nebo sluchátek nebudou fungovat vnitřní reproduktory TV. 9 Vstup Kabel videa a zvukový kabel jsou volitelné. kompozitního videa Vstupy kompozitního zvuku 10 CI Kabel CI (Common Interface) je volitelný. Poznámka: Dostupné konektory se mohou lišit v závislosti na modelu TV. 21

22 2.3 Používání TV Zapnutí a vypnutí TV 1 Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Když je zařízení zapnuté, indikátor napájení LED svítí bíle. 2 Znovu stiskněte. Po vypnutí zařízení indikátor napájení LED zhasne Přepínaní zdrojových signálů Stisknutím INPUT na ovládacím panelu nebo dálkovém ovladači vyberte vstupní zdrojový signál Automatické vyhledávání kanálů Před používáním TV ke sledování programů je třeba nejdříve aktivovat vyhledávání kanálů. 1 Stiskněte MENU na ovládacím panelu nebo na dálkovém ovladači a potom přejděte do nabídky TV. 2 Vyberte Kanály > Vyhled. kanálů > Pouze ATV nebo ATV a DTV. 3 Stisknutím na dálkovém ovladači spust te vyhledávání kanálů Výběr kanálů Stisknutím P na dálkovém ovladači (nebo P na ovládacím panelu) zvyšte číslo kanálu. Stisknutím P na dálkovém ovladači (nebo P na ovládacím panelu) snižte číslo kanálu. Stisknutím číselných tlačítek na dálkovém ovladači zadejte číslo konkrétního kanálu Nastavení hlasitosti 1 Stisknutím VOL+ na ovládacím panelu nebo na dálkovém ovladači zvyšte hlasitost. 2 Stisknutím VOL- na ovládacím panelu nebo na dálkovém ovladači snižte hlasitost. 3 Stisknutím MUTE vypněte zvuky a dalším stisknutím MUTE nebo stisknutím tlačítek pro nastavení hlasitosti obnovíte původní hlasitost. 22

23 3 Nastavení v nabídce OSD (On-Screen Display) Systém nabídky OSD (On-Screen Display) umožňuje provádět rychle a jednoduše nastavení TV. Do nabídky OSD lze vstoupit pohodlně pomocí tlačítek na dálkovém ovladači. HLAVNÍ NABÍDKY: Zobrazuje seznam nabídek. Obrázek Intelig obraz Jas Kontrast Barva Odstín Ostrost Teplota barev Pokroč ovládání Standardní Studené Odebrat OK Vybrat EXIT Konec NASTAVITELNÉ položky: Zobrazuje nastavení/hodnotu nastavitelných položek. POKYNY: Stručné pokyny pro provádění nastavení Funkce Ovládací panel TV Dálkový ovladač Nabídka OSD MENU MENU Nahoru P Šipka Dolů P Šipka Vybrat/ zvýšit VOL + Šipka Vybrat/ snížit VOL Šipka Zpět MENU EXIT Konec MENU EXIT 23

24 3.1 Nabídky nastavení OSD Postupujte podle pokynů uvedených na spodní straně nabídky funkcí OSD. Stisknutím P /P na ovládacím panelu nebo stisknutím tlačítek se šipkami / můžete procházet nabídkami, stisknutím VOL + na ovládacím panelu nebo tlačítka se šipkou můžete vybrat položku nebo stisknutím MENU na ovládacím panelu nebo Konec na ovládacím panelu můžete ukončit nabídku OSD. Následující nabídky lze nastavovat pomocí různých metod nastavení. 3.2 Úpravy nastavení obrazu 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. Zobrazí se nabídka Obrázek. 2 Stisknutím přejděte do nabídky Obrázek. 3 Stisknutím / vyberte některou položku. 4 Stisknutím / upravte nastavení posuvníků nebo možností. Obrázek Odebrat Intelig obraz Jas Kontrast Barva Odstín Ostrost Teplota barev Pokroč ovládání OK Vybrat Standardní Studené EXIT Konec 5 Stisknutím Konec se vrátíte na položku nabídky Obrázek. 6 Stisknutím Konec ukončíte nabídku OSD. - V nabídce Obrázek lze upravovat nastavení Intelig obraz, Jas, Kontrast, Barva, Odstín, Ostrost, Teplota barev, Pokroč ovládání a Upřes nast videa (pouze PC). Intelig obraz lze nastavit na Standardní, Živé, Film, Eko nebo Osobní. Jas, Kontrast a Barva lze upravovat posouváním posuvníků od 0 do 100 stisknutím /. Odstín lze nastavit posouváním posuvníků od -32 do 32 stisknutím /. Ostrost lze nastavit posouváním posuvníků od 0 do 7 stisknutím /. Teplota barev lze nastavit na Normální, Teplé nebo Studené. Pokroč ovládání lze použít k úpravám Redukce šumu, Načervenalý tón, Podsvícení a X-kontrast. Redukce šumu lze nastavit na Automaticky, Vypnuto, Nízká, Střední nebo Vysoká. Načervenalý tón lze nastavit na Zapnuto nebo Vypnuto. Podsvícení lze nastavit úpravou posuvníků od 0 do 100 stisknutím /. X-kontrast lze nastavit na Zapnuto nebo Vypnuto. 24

25 Upřes nast videa lze použít k úpravám nastavení Jas, Kontrast, Teplota barev a Upřes nast videa pro režim PC. Obrázek Jas Kontrast Teplota barev Upřes nast videa Studené Odebrat OK Vybrat EXIT Konec Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 3.3 Úpravy nastavení zvuku 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím vyberte nabídku Zvuk. 3 Stisknutím vstupte do nabídky Zvuk. 4 Stisknutím / vyberte některou položku. 5 Stisknutím / upravte nastavení posuvníků nebo možností. Zvuk Odebrat Režim zvuku Ekvaliz 120Hz Ekvaliz 500Hz Ekvaliz 1.5KHz Ekvalizér 5KHz Ekvaliz 10KHz Vyvážení Virtual Surround OK Vybrat Osobní Vypnuto EXIT Konec 6 Stisknutím EXIT se vrátíte na položku nabídky Zvuk. 7 Stisknutím EXIT ukončíte nabídku OSD. - Nabídku Zvuk lze použít k úpravám nastavení Zvukový režim, Ekvaliz 120 Hz, Ekvaliz 500 Hz, Ekvaliz 1.5KHz, Ekvaliz 5KHz, Ekvaliz 10KHz, Vyvážení, Virtual Surround, Dig audiovýst, AVL, Typ a Zvukový popis. Režim zvuku lze nastavit na Hudba, Řeč nebo Osobní. Ekvaliz 120 Hz, Ekvaliz 500 Hz, Ekvaliz 1,5KHz, Ekvaliz 5KHz a Ekvaliz 10 KHz lze nastavit posouváním posuvníků od -6 do 6 stisknutím /. Vyvážení lze nastavit posouváním posuvníků od -50 do 50 stisknutím /. Virtual Surround lze nastavit na Zapnuto nebo Vypnuto. Dig audiovýst lze nastavit na Dolby Digital, PCM nebo Vypnuto. 25

26 AVL lze nastavit na Zapnuto nebo Vypnuto. Typ lze nastavit na Normální, Neslyšící nebo Zvukový popis. Chcete-li nastavit Zvukový popis, nejdříve vyberte Zvukový popis v nastavení Typ. Stisknutím / upravte posuvníky od 0 do 100. Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 3.4 Úpravy nastavení TV 1 Stiskněte INPUT a vyberte TV jako typ signálu. 2 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 3 Stisknutím vyberte nabídku TV. TV Režim Tuner Země Kanály Anténa Rakousko 4 Stisknutím vstupte do nabídky TV. 5 Stisknutím / vyberte některou položku. Odebrat OK Vybrat EXIT Konec 6 Stisknutím / upravte nastavení posuvníků nebo možností. 7 Stisknutím EXIT se vrátíte na položku nabídky TV. 8 Stisknutím EXIT ukončíte nabídku OSD. - V nabídce TV lze upravovat nastavení Režim tuner, Země a Kanály. Režim tuner lze nastavit na Anténa a kabelové TV. Země lze nastavit na Rakousko, Belgie, Bulharsko, Chorvatsko, Česká republika, Dánsko, Finsko, Francie, Německo, Řecko, Maďarsko, Island, Irsko, Itálie, Lucembursko, Nizozemí, Norsko, Polsko, Portugalsko, Rumunsko, Rusko, Srbsko, Slovensko, Slovinsko, Španělsko, Švédsko, Švýcarsko, Turecko, Velká Británie, Ukrajina a Jiné. Kanály lze použít k provedení nebo k úpravě nastavení Vyhled. kanálů, Aktualiz vyhled, Vyhl jed kan RF, Ruč vyh anal kan, Výběr oblíbené sítě, Přeskočit kanál, Seřadit kanály, Upravit kanál, Dekodér, Jem vyl anal kan a Vymazat seznam kanálů. 26

27 Položkou Vyhled. kanálů lze aktivovat automatické vyhledávání TV kanálů. Kanály Vyhled. kanálů OK Vyhledat Vyhled. kanálů Aktualiz vyhled Vyhl jed kan RF Ruč vyh anal kan Výběr oblíbené sitě Přeskočit kanál Seřadit kanály Upravit kanál Vybrat EXIT Zpět EXIT Zrušit Stav:Vyhledávání... Analogové kanály: 0 Digitální kanály: 0 0% Výběrem Aktualiz vyhled můžete automaticky přidávat kanály do stávajícího seznamu kanálů. Výběrem Vyhl jed kan RF můžete vyhledávat digitální kanály v rámci vybraného RF (radiofrekvenčního) kanálů. Vyhl jed kan RF Vyhledávání jednoho kanálu RF. (Pouze digitální) 0% Kanál RF Síla signálu OK Vyhledat EXIT Zpět Výběrem Ruč vyh anal kan můžete vyhledávat analogové kanály v rámci specifikovaného frekvenčního rozsahu. Ruč vyh anal kan Vyhledat analogové kanály Počáteční frekvence (MHz) Vyhledat nahoru Vyhledat dolů EXIT Zpět Výběrem Výběr oblíbené sítě můžete vybírat vaše oblíbené TV kanály ze stávajícího seznamu kanálů. 27

28 Pomocí Přeskočit kanál můžete zabránit v přístupu k požadovaným kanálům. Stiskněte P /P na dálkovém ovladači nebo P /P na ovládacím panelu. Přeskočit kanál Analogový Analogový Analogový Analogový Analogový Analogový Analogový Analogový OK Nastavit Vybrat EXIT Zpět Výběrem Seřadit kanály můžete změnit pořadí v seznamu kanálů. Upravit kanál umožňuje upravovat podrobné položky, včetně Číslo kanálu, Název kanálu, Frekvence, Barevný systém a Zvukový systém pro každý kanál. Kanály Upravit kanál Vyhled. kanálů Aktualiz vyhled Vyhl jed kan RF Ruč vyh anal kan Výběr oblíbené sitě Přeskočit kanál Seřadit kanály Upravit kanál Vysílač Číslo kanálu: Název kanálu: Frekvence: Barevný systém Zvukový systém Automaticky I OK Vstup Vybrat EXIT Zpět OK Nastavit Vybrat EXIT Zpět - Chcete-li změnit číslo kanálu, vyberte Číslo kanálu a zadejte číslice pomocí číselných tlačítek na dálkovém ovladači. - Chcete-li změnit název kanálu, vyberte Název kanálu a zadejte písmena, číslice nebo symboly pomocí číselných tlačítek na dálkovém ovladači. Opakovaným stisknutím tlačítek můžete přepínat různé znaky. 28

29 TLAČÍTK O ZNAK A B C 1 2 D E F 2 3 G H I 3 4 J K L 4 5 M N O 5 6 P Q R 6 7 S T U 7 8 V W X 8 9 Y Z 9 - Frekvence zobrazuje frekvenci aktuálního kanálu. - Barevný systém zobrazuje typ barevného systému aktuálního kanálu. - Zvukový systém zobrazuje typ zvukového systému aktuálního kanálu. Dekodér podporuje Canal+ (placený TV kanál se zašifrovanými kanály). Výběrem Jem vyl anal kan můžete přesně upravit frekvenci analogového kanálu pro zajištění vysoké kvality signálu. Výběrem Vymazat seznam kanálů odstraníte všechny kanály. Poznámka: Nastavení TV jsou k dispozici pouze v režimu TV. 3.5 Úpravy nastavení funkcí 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím vyberte nabídku Funkce. 3 Stisknutím vstupte do nabídky Funkce. 4 Stisknutím / vyberte některou položku. 5 Stisknutím / změňte nastavení voleb. Funkce Odebrat Jazyk nabídky Režim 4:3 Formát obrazu Čas Titulky Jazyk Teletext Common Interface OAD OK Vybrat Česky 4:3 Auto EXIT Konec 6 Stisknutím EXIT se vrátíte na položku nabídky Funkce. 7 Stisknutím EXIT ukončíte nabídku OSD. 29

30 - Nabídku Funkce lze použít k úpravě nastavení Jazyk nabídky, Režim 4:3, Formát obrazu, Čas, Titulky, Jazyk Teletext, Common Interface, OAD, Rodič. kontrola, Obnovit výchozí, Automatické vypnutí a SW Ver.. Jazyk nabídky lze použít ke změně jazyka nabídky obrazovky (OSD). Režim 4:3 lze použít k úpravě poměru stran zobrazení na 4:3 a 16:9. Čas lze použít k nastaveníčasové pásmo, Čas a Časovač. Titulky lze použít k úpravě nastavení Analog titulky, První Titulky, Druhé titulky a Typ titulků. Jazyk Teletext lze použít k úpravě nastavení Jaz dig teletext a Dekód jaz strán. Výběrem Common Interface zobrazíte informace o dodavateli CI. Výběrem OAD můžete upgradovat software pro zařízení. Výběrem Obnovit výchozí budou obnoveny výchozí hodnoty všech nastavení. Výběrem SW Ver. zobrazíte aktuální verzi firmwaru. Výběrem Rodič. kontrola můžete upravit nastavení Blokovat kanál, Rodič. dohled, Blokovat vstup, Nastavit heslo a Odstranit vše. Před vstupem do podnabídky Rodič. kontrola budete vyzváni k zadání hesla. Výchozí heslo je Rodič. kontrola Heslo: Rodič. kontrola Blokovat kanál Rodič. dohled Blokovat vstup Nastavit heslo Odstranit vše EXIT Zpět OK Vstup Vybrat EXIT Zpět Výběrem Blokovat kanál můžete blokovat požadované kanály. Výběrem Rodič. dohled můžete nastavit Věk. hodnocení. Stisknutím / upravte hodnoty od 4 do 18 nebo nastavte jako Žádný. Výběrem Blokovat vstup můžete blokovat požadované vstupní zdroje. Automatické vypnutí lze nastavit na Zapnuto nebo Vypnuto. 30

31 Výběrem Nastavit heslo můžete změnit heslo. Nastavit heslo EXIT Zpět Nové Potvrdit Výběrem Odstranit vše obnovíte výchozí hodnoty všech rodičovských nastavení. Poznámka: Funkce Blokovat kanál je přístupná pouze v režimu TV. Formát obrazu umožňuje vybrat možnosti Automaticky, Normální, Zoom1, Zoom2 a Celá obrazovka. Podrobnosti viz níže. Automaticky Normální Zoom1 Zoom2 Celá obrazovka Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 31

32 3.6 Úpravy nastavení Eko 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím vyberte nabídku Eko. 3 Stisknutím vstupte do nabídky Eko. 4 Stisknutím / upravte nastavení voleb. 5 Stisknutím MENU se vrat te do položku nabídky Eko. 6 Stisknutím EXIT ukončíte nabídku OSD. - Nabídku Eko lze použít k nastavení Vypnuto a Zapnuto. Eko Odebrat Vypnuto Zapnuto OK Vybrat EXIT Konec 32

33 4 Odstraňování problémů Situace Řešení Žádný obraz ani zvuk. Žádný nebo špatný obraz, zvuk v pořádku. Řádně připojte napájecí kabel. Zkontrolujte, zda indikátor LED napájení svítí či nikoli. Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Stisknutím Input (Vstup) procházejte připojené zdroje videa. Stisknutím P nebo P přepínejte na jiné TV programy. Zkontrolujte, zda jsou všechny kabel správně připojené. Zkontrolujte připojení antény a kabelů. Upravte možnost Jas v položce Obrázek nabídky OSD. Obraz není barevný. Upravte možnost Barva v položce Obrázek nabídky OSD. Obraz je v pořádku, žádný zvuk. Z jednoho z reproduktorů nevychází zvuk. Nelze přijímat některé kanály prostřednictvím kabelové TV. Chci obnovit nastavení TV. Zkontrolujte, zda zdrojové zařízení funguje správně. Zkontrolujte, zda je zvukový kabel řádně připojen. Zrušte vypnutí zvuku. Stiskněte VOL + na ovládacím panelu nebo na dálkovém ovladači. Upravte možnost Vyvážení v položce Zvuk nabídky OSD. Vyzkoušejte funkci Vyhled. kanálů v položce Kanály nabídky OSD. Použijte funkci Obnovit výchozí v položce Funkce nabídky OSD. Pokud jsou položky nabídky OSD zbarveny šedě, systém se Nelze používat nabídky. nachází ve stavu, ve kterém tato nastavení nejsou k dispozici. Obraz na obrazovce se otáčí. Zkontrolujte, zda je kabel signálu videa řádně připojen. Na obrazovce se zobrazuje sníh. Rozmazaný nebo překrývaný obraz. Dálkový ovladač nefunguje. Upravte umístění anténa tak, aby byla vzdálena od silnic nebo zdrojů rušení. Zkontrolujte připojení antény a signálu videa. Upravte nastavení ostrosti. Zvolte programy s vysoce kvalitními signály. Upravte směr antény nebo vyměňte kabel signálu videa. Zkontrolujte, zda je správně vložena baterie. Vyměňte baterii za novou. Zkontrolujte, zda je připojen napájecí kabel TV. Zkontrolujte, zda je dráha mezi dálkovým ovladačem a snímačem volná. Zkuste použít dálkový ovladač z kratší vzdálenosti od TV. 33

34 5 Podpora synchronizace Podpora režimu synchronizace PC Režim Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x x x x x x x x x Podpora režimu synchronizace videa Rozlišení (aktivní body) 480i 576i 480p 576p 720p 1080i 1080p HDMI/YPbPr V V V V V V V 34

35 6 Podpora formátu kompatibilních s USB Kompatibilita zařízení USB Zařízení Zařízení USB 2.0 Pamět USB, čtečka karet USB Formát souboru Systém souborů FAT/FAT 32 Formát souboru s fotografií Hudební formát JPEG (*.JPG), PNG MPEG1 (*.MP3) přenosová rychlost: 32k, 64k, 96k, 128k, 196k, 256k, 320 kb/s Vzorkovací frekvence: 32k, 44,1k, 48 khz Formát souboru s videem MPEG1/2 (*.AVI, *.MPG,*.MPEG, *.TS) MPEG4 (*.AVI, *.MP4,*.MOV, *.MKV) H.264 (*.AVI, *.MP4,*.MOV, *.MKV, *.TS) Poznámky: Nepodporuje NTFS a maximální velikost jednoho souboru je 4 GB. Soubory jpeg s progresivním formátem nejsou podporovány. Z důvodu omezení kompatibility některá zařízení USB nelze zobrazit správně. Používání prostřednictvím rozbočovaců USB není zaručen. Z důvodu omezení kompatibility některé externí pevné disky nelze rozpoznat správně. Kabely použité k prodloužení zařízení USB musí být certifikovány jako USB 2.0. V zařízeních USB se soubory s videem nemusí přehrávat správně, pokud není dostatečná rychlost. 35

36 7 Technické údaje Číslo modelu SV19LMMB SV22LMMB SV25LMMB SV28LMMB SV32LMNB SV42LMNB ZOBRAZENÍ Poměr stran 16:9 16:9 16:9 16:10 16:9 16:9 Rozlišení 1366 x x x x x x 1080 Jazyk OSD Zvukový výkon (RMS W) Režim zvuku Formát obrazu Režim obrazu Zadní konektor Boční konektor Rozměry výrobku (mm) Š x V x H (se stojánkem) Bulharština, Chorvatština,, Dánština, Holandština, Angličtina, Estonština, Finština, Francouzština, Němčina, Řečtina, Maďarština, Italština, Irština, Lotyština, Litevština, Norština, Polština, Portugalština, Rumunština, Ruština, Srbština, Slovenština, Slovinština, Španělština, Švédština, Turečtina, Ukrajinština VYLEPŠENÍ 3 W 3 W 5 W 5 W 10 W 10 W Osobní, Hudba, Řeč Automaticky, Normální, Zoom1, Zoom2, Celá obrazovka Standardní, Živé, Film, Eko, Osobní PŘIPOJENÍ Vstup tuneru (75 Ω), PC IN: D-SUB a zvuk PC, komponentní video a vstup zvuku L/P SCART 1 SPDIF HDMI 1 SCART 1 SPDIF HDMI 1 SCART 1 SPDIF HDMI 1 SCART 1 SPDIF HDMI 1 SCART 1 SCART 2 SPDIF HDMI 1 HDMI 2 SCART 1 SCART 2 SPDIF HDMI 1 HDMI 2 Common Interface, USB, sluchátka, vstup AV (kompozitní zvuk/video) HDMI 2 HDMI 2 HDMI 2 HDMI 2 HDMI 3 HDMI 3 HMOTNOST A ROZMĚRY 467,01 x 341,44 x ,81 x 379,31 x ,35 x 443 x ,91 x 527,11 x ,18 x 571,43 x ,1 x 705,8 x 270 Čistá hmotnost 3,74 kg 4,41 kg 6 kg 8,035 kg 13 kg 19 kg NAPÁJENÍ Provozní (max.) 26 W 30 W 36 W 55 W 95 W 120 W Pohotovostní režim < 0,5 W Střídavé 220~240 V Hlavní napájení 50~60 Hz Okolní teplota 5şC ~ 35şC 36

37 8 Demontáž podstavce 1 Odpojte všechny kabely a vodiče od TV, aby se zabránilo poškození. 2 Opatrně položte TV obrazovkou dolů na měkkou a rovnou plochu (pokrývku, pěnu, hadr atd.), aby se zabránilo poškození TV. 3 Odmontujte šrouby, aby bylo sejmout podstavec stojánku. 4 Opatrně sejměte podstavec. 19 /22 25 /28 /32 /42 (Pouze pro orientaci) Montáž TV na stěnu: Název modelu Stěnový držák kompatibilní se standardem VESA (Š x V) Počet montážníc h otvorů 1 Zakupte nástěnný držák kompatibilní se standardem VESA (viz tabulka výše). 2 Vyhledejte nejvhodnější polohu TV na stěně. 3 Připevněte nástěnný držák pevně ke stěně. 4 Zajistěte TV k držáku pomocí 4 montážních šroubů na zadní a středové části TV. Typ šroubu Maximální zatížení SV19LMMB 100x100 mm 4 Metrické 4 x 10 mm 15 kg SV22LMMB 100x100 mm 4 Metrické 4 x 10 mm 18 kg SV25LMMB 100x100 mm 4 Metrické 4 x 10 mm 24 kg SV28LMMB 100x100 mm 4 Metrické 4 x 10 mm 30 kg SV32LMNB 200x200 mm 4 Metrické 4 x 14 mm 36 kg SV42LMNB 200x200 mm 4 Metrické 6 x 12 mm 72 kg Poznámka: Přečtěte si pečlivě pokyny dodané s vaším konkrétním nástěnným držákem, aby byla zajištěna řádná montáž TV na stěnu. Podstavec stojánku TV lze přišroubovat k desce stolu nebo na pevný povrch prostřednictvím otvoru na zadní straně podstavce. *Montáž LED-LCD HDTV vyžaduje zvláštní dovednosti a měl by ji provádět pouze kvalifikovaný servisní pracovník. Zákazníci by se neměli pokoušet provést instalaci vlastními silami. Společnost Hannspree nenese žádnou odpovědnost za nesprávnou montáž ani za montáž, která způsobí nehodu nebo zranění. Poraďte se s kvalifikovaným servisním pracovníkem o použití volitelného držáku pro upevnění TV na stěnu. 37

38 9 Použití kabelové svorky Provlečte kabely kabelovou svorkou podle obrázku: 38
