1 Všechny informace v tomto manuálu se mohou změnit bez předchozího upozornění LCD Monitor 19.0 TFT Active Matrix LCD Panel Uživatelská příručka Obsah Obsah 2 Bezpečnostní instrukce 3 Pohled na monitor 4 Rozbalení 6 Upozornění 6 Poznámky pro čištění 7 Bezpečnostní upozornění 7 Obsah 7 Instalace Hardwaru 8 Instalace Hardwaru krok za krokem 9 Úhel náklonu 11 Ovládání 12 Řešení problémů 13 OSD (On-Screen Display) Menu mód (VGA) 13 OSD (On-Screen Display) Menu mód (DVI) 15 Mód display 16 Technické parametry 18 Bezpečnostní instrukce 1. Prosím přečtěte si pečlivě bezpečnostní instrukce. 2. Prosím nechejte si tento manuál pro pozdější potřebu. 3. Prosím odpojte spotřebič od elektrické sítě při čištění. Nepoužívejte tekuté nebo sprejové čističe. Použijte jen vlhký látkový hadřík. 4. Ujistěte se že napětí v síti odpovídá požadavkům spotřebiče. 5. Všechna upozornění na spotřebiči by měla být dodržena. 6. Nikdy nelejte na spotřebič žádnou kapalinu, můžete způsobit požár nebo úraz elektrickým proudem. 7. Nikdy spotřebič neotevírejte. Může být otevřen pouze školeným servisním personálem. 8. Pokud dojde k následující situaci, kontaktujte technika : a. Do spotřebiče se dostala voda. b. Spotřebič byl vystaven vlhkosti. c. Spotřebič správně nefunguje nebo nefunguje v souladu s manuálem. d. Spotřebič spadl a poškodil se. e. Spotřebič jeví známky poškození. 1

2 Pohled na monitor čelní pohled (1) 2

3 Zadní pohled (2) 3

4 Boční pohled (3) 4

5 Pohled shora (4) 5

6 Vybalení Děkujeme za nákup.prosím zkontrolujte obsah balení. Kontaktujte prodejce, pokud něco chybí. 19 TFT LCD Monitor. Kabel 15 pin D-sub (RGB Analog) pro vstupní signál. DVI a video kabel je volitelný. Napájecí kabel. Audio kabel se stereo připojením. Příručka. CD s manuálem. 6

7 Upozornění 1. Ubezpečte se, že systém je vypnut. 2. Zastrčte kabel signálu do signálního konektoru PC. 3. Zastrčte výstupní kabel adaptéru do konektoru do monitoru a potom kabel do adaptéru. 4. Zapojte napájení do elektrické sítě. 5. Zapněte počítač a monitor. 6. Pro nejlepší zobrazovací kvalitu, nastavte rozlišení jak je ukázáno na straně 21. Čištění 1. Čistěte monitor velmi jemně. 2. Nepoužívejte korosivní čistidla, můžete poškodit monitor. 3. Používejte flanelové hadříky. 4. Netlačte na zobrazovací plochu.. Upozornění 1. Nevystavujte monitor slunci nebo teplu. 2. Nelejte na monitor tekutiny. 3. Neotvírejte monitor, můžete být zasaženi elektrickým proudem, pokud tak učiníte. 4. Nepoužívejte monitor v blízkosti magnetických polí. 5. Na obrazovku nepoužívejte silné a agresivní chemikálie. 6. Nepokládejte nic na monitor.špatná ventilace může zvýšit teplotu monitoru. 7. Nedotýkejte se obrazovky prsty. Vlastnosti: Úspora energie: Management spotřeby odpovídá VESA DPMS standardům. Pokud je systém vypnut, spotřeba monitoru je pod 5W. Tlačítko automatické úpravy obrazu: Pomocí tohoto AUTO tlačítka systém sám nastaví nejvhodnější parametry. Široký pozorovací úhel: Horizontální 150 a vertikální 135 pozorovací úhel nabízí vynikající možnosti Plug and play kompatibilita: S DDC1/DDC2B monitor je plug and play kompatibilní s Windows 95/98/me/2000/XP. Úspora místa: Hloubka monitoru je 220 mm a tak na Vašem stole zůstane více pracovního místa. 7

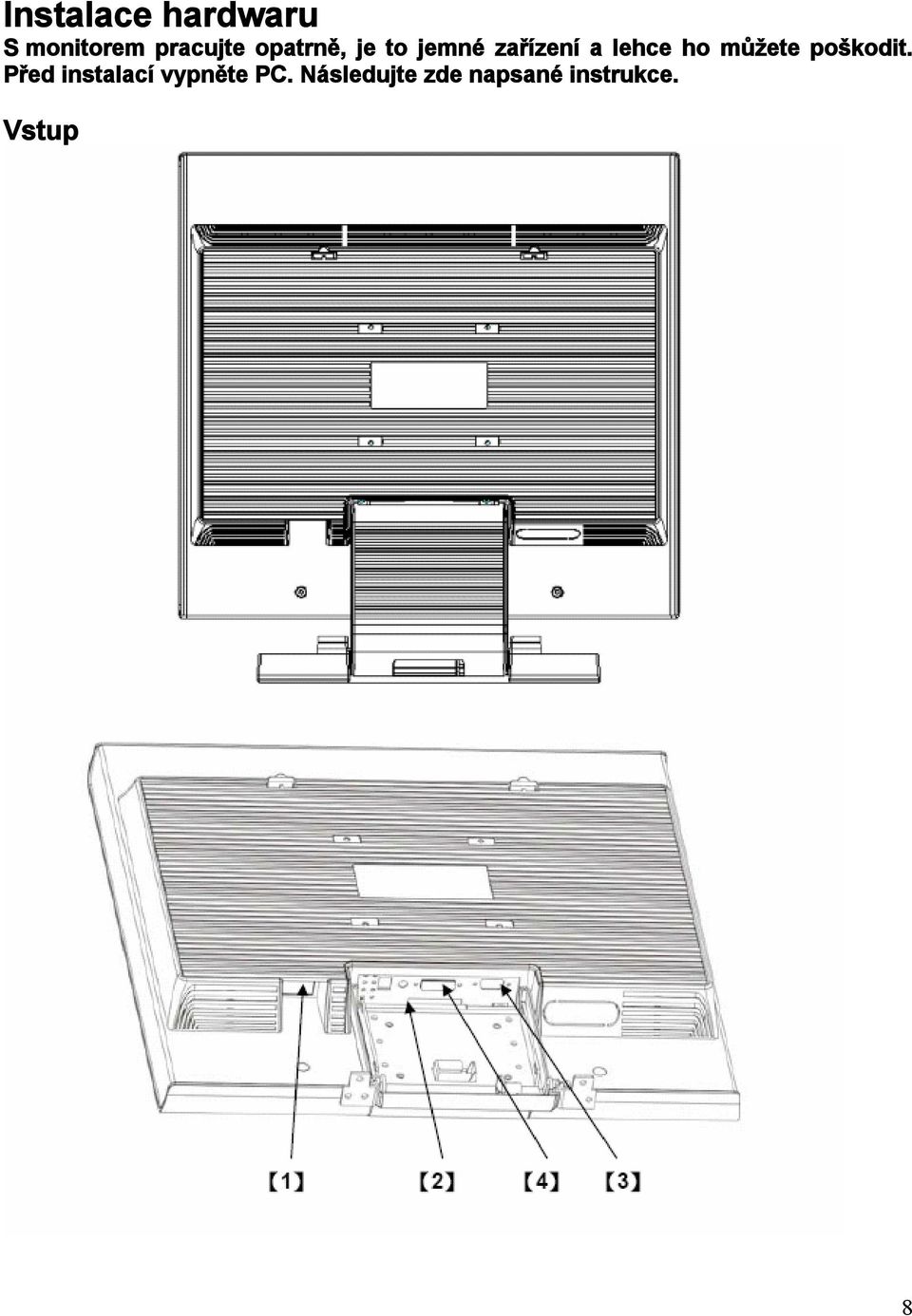

8 Instalace hardwaru S monitorem pracujte opatrně, je to jemné zařízení a lehce ho můžete poškodit. Před instalací vypněte PC. Následujte zde napsané instrukce. Vstup 8

9 1 DC-IN:Konektor pro napájecí kabel 2 AUDIO-IN:Připojení vstupu zvuku 3 VGA-IN : Vstup pro analogový video signál 4 DVI-I input:vstup pro digitální video signál (volitelný) Instalace hardwaru krok za krokem 1. Otevřete zavřený kryt zadních konektorů monitoru. 2. Nadzvedněte monitor tak, aby byly konektory vidět. 9

10 3. Zapojte kabel pro vstup signálu do monitoru a jeho druhou stranu do PC 4. Zapojte audio kabel do AUDIO-IN na monitoru,a druhou stranu do výstupu zvukové karty. 5. Zapojte DVI kabel do DVI-I monitoru a jeho druhou stranu do DVI výstupu počítače. 10

11 6. Zapojte do monitoru napájecí kabel. 7. Zavřete kryt a spolu s počítačem monitor zapojte. Úhel náklonu Pokaždé, když chcete změnit náklon monitoru, odemkněte zamykací mechanismus, jak je zobrazeno dole. 11

12 Flexibilní design tohoto monitoru umožňuje jeho postavení od kolmého až po horizontální za pomoci otevřeného zamykacího mechanismu, viz. Obrázek. 12

13 Nastavení monitoru Ovládání Dolů OSD Zapnuto Auto nastavení Nahoru Těchto 5 tlačítek nastavuje monitor, obsahují Zapnuto, MENU, AUTO, <-> Dolů, <+> Nahoru. Instrukce k použití ovládacích prvků. 1. Zapnuto : Vypíná a zapíná počítač. 2. AUTO : Odchod a uložení nastavení. Tlačítko pro automatické nastavení. 3. MENU : Po stisknutí zobrazí OSD menu a používá se k jeho nastavení. 4. Nahoru : Zvyšuje hodnoty v OSD nastavení. Rychlé tlačítko pro PC / Video / SVideo/ TV mód. Můžete použít pro přepojování mezi PC, Video, S-Video, a TV módem. 5. Dolů : Snižuje hodnoty v OSD nastavení. 13

14 Řešení problémů Pokud zaznamenáte problémy při používání tohoto monitoru, ujistěte se, že monitor je správně zapojen. Na monitoru není obraz. Prověřte: 1. Úsporný mód- pohněte myší nebo zmáčkněte klávesu na klávesnici. 2. Piny signálního kabelu. Obraz je příliš tmavý nebo světlý Prověřte: 1. POužijte OSD Menu k úpravě kontrastu. Kdy bude obraz upraven? Prověřte: 1. Po reset 2. Pokud bude změněno rozlišení nebo frekvence.. Text je nejasný. Prověřte 1. Zda rozlišení odpovídá módu displaye. OSD (On-Screen Display) Menu Volba OSD 1. Zmáčkněte MENU tlačítko pro přístup do menu. 2. Použijte MENU znovu pro výběr pokročilých úprav obrazu. 3. Zmáčkněte Dolů a Nahoru pro zvolení jiné OSD funkce. 4. Zmáčkněte MENU jako enter zvolení požadované funkce. 14

15 Kontrast: Upravte rozdíl mezi světlou a tmavou oblastí. Hlasitost : Úprava reproduktorů. Mute : Reproduktory bez zvuku Úprava teploty barev 15

16 Jazyk: podpora nastavení jazyka OSD nastavení : OSD LCD auto nastavení EXIT OSD: Uložit a opustit OSD Jas: Upraví změnu jasu displaye 16

17 Módy displaye Rozlišení Horizontální Frekvence (KHz) Vertikální Frekvence (Hz) 640X480 (50Hz) 31.5KHz 50.0Hz 640X480 (60Hz) 31.5KHz 59.9Hz 640X480 (66Hz) 35.0KHz 66.7Hz 640X480 (72Hz) 37.9KHz 72.8Hz 640X480 (75Hz) 37.5KHz 75.0Hz 720X480 (60Hz) 15.7KHz 59.9Hz 720X576 (50Hz) 15.6KHz 50.0Hz 800X600 (56Hz) 35.2KHz 56.3Hz 800X600 (60Hz) 37.9KHz 60.3Hz 800X600 (72Hz) 48.1KHz 72.2Hz 800X600 (75Hz) 46.9KHz 75.0Hz 832X624 (75Hz) 49.7KHz 75.0Hz 1024X768 (60Hz) 48.3KHz 60.0Hz 1024X768 (70Hz) 56.5KHz 70.1Hz 1024X768 (72Hz) 57.7KHz 72.1Hz 1024X768 (75Hz) 60.0KHz 75.0Hz 1280X960 (60Hz) 60.0KHz 60.0Hz 1152X864 (75Hz) 67.5KHz 75.0Hz 1280X1024 (60Hz) 64.0KHz 60.0Hz 1280X1024 (75Hz) 80.0KHz 75.0Hz 1. Nabízíme vám 20 módů kompatibilních s Windows. 2. Pro zajištění nejlepší kvality obraz updatujte driver Vaší grafické karty.doporučujeme použít jeden z výše psaných módů. 3. Módy výše nezmíněné nejsou podporovány. 17

18 Technické parametry (model H/M1941xx) Typ LCD Panelu: 19.0 TFT Active Matrix LCD Displej Pozorovací úhel: H:160, V:150 Kontrast: 700: 1(Typická) Jas: 250 cd/m2(typická) Doba odezvy: 8 ms(typická) Barvy display: 16.2M barev Maximální rozlišení: 1280X1024(SXGA) Rozteč bodů: 0.294mm(H)x0.294mm(V) Vstupní signál: RGB analog VGA Level:0.7Vp-p(75Ω) Sync TTL with 75Ω internal pull-up resistors Frekvence: FH:30~79KHz / FV:56~75Hz Kompatibilita PC Up to 1280X1024@75Hz(Non-interlaced) Konektor RGB Analog Audio IN D-sub 15-pins Stereo Phone Jack D-sub 24-pin DVI-D konektor (volitelný) Vstupní voltáž Spotřeba Mód úspory V, 50/60Hz(universal) Aktivní < 42Watt Max Standby < 3Watt Vnitřní repro 3Wx2(Stereo) Indikátor provozu Zelená zapnuto/vypnuto Standby - Oranžová Teplota Vlhkost 0 C~45 C 10% ~ 80% R.H. DDC DDC1/DDC2B Compliant Management spotřeby VESA DPMS, EPA Energy Star Certifikace CE, FCC, CB, TUV, UL Všechny informace v tomto manuálu se mohou změnit bez předchozího upozornění 18
