1 ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE INVESTOR: GREEN CAPE INTERNATIONAL s.r.o. NAD VAVROUŠKOU Praha 8 - TROJA POD DĚKANKOU LOMNICKÉHO BUDOVA A DAČICKÉHO BUDOVA B ZÁSTUPCE INVESTORA: OLEG CHEREMISIN MANAŽER PROJEKTU: ING. IVAN HANOUSEK, CSc. GENERÁLNÍ PROJEKTANT: SPOJPROJEKT PRAHA a.s. BYSTŘICKÁ 1709/ PRAHA 4 PROJEKTANT ČÁSTI: JIŘÍ BLÁHA ARABSKÁ PRAHA 6 HLAVNÍ INŽENÝR PROJEKTU: ING. PAVEL MELOUN AUTORIZACE: HLAVNÍ ARCHITEKT: ING. ARCH. VÁCLAV AULICKÝ ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: JIŘÍ BLÁHA MARTIN MIKULECKÝ STAVBA: ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE Č. ZAKÁZKY: POČET A4: A4 OBJEKT: MĚŘÍTKO: -:- SO 02 - OBJEKT B - BYTOVÝ DŮM STUPEŇ: DPS ČÁST: SO 02.7 ELEKTROINSTALACE - SILNOPROUD DATUM: PŘÍLOHA: TECHNICKÁ ZPRÁVA Č. PŘÍLOHY: ESI-01 Č. REVIZE: POPIS REVIZE: DATUM REVIZE: PARÉ:

2 Administrativní a bytový komplex, ulice Lomnického, Praha 4 Nusle, budova B SO 02.7 Elektroinstalace silnoproud, dokumentace pro provedení stavby Technická zpráva Obsah 1. Úvod, předmět projektu, identifikační údaje stavby Podklady pro vypracování projektu Základní údaje silnoproudé elektroinstalace Energetická bilance Stanovení prostředí a vnější vlivy Hlavní napájení objektu Přípojka NN Měření elektrické energie Hlavní a podružné rozváděče Záložní zdroje Bezpečnostní vypnutí při požáru Osvětlení, nouzové osvětlení, venkovní osvětlení Zásuvkové rozvody Technologické napájecí rozvody a napájení požárně technických zařízení Hromosvod a uzemnění Kabely a trasy Návaznosti na ostatní profese Vliv na životní prostředí...14 Technická zpráva 1/14

3 1. Úvod, předmět projektu, identifikační údaje stavby Předmětem tohoto projektu pro provedení stavby jsou silnoproudé rozvody pro novostavbu bytového domu v ulici Lomnického, Praha 4 Nusle. Novostavba bytového objektu má následující skladbu: 3.PP až 1.PP parkovací prostory a technické zázemí 1.NP vjezd do garáže, vstupní hala, technické zázemí, byty 2.NP 8.NP byty Obsahem projektu jsou následující části: osvětlení, nouzové osvětlení, venkovní areálové osvětlení, zásuvkové rozvody, technologické rozvody, hromosvod a uzemnění, páteřní napájecí rozvody, rozváděče a rozvodnice silnoproud, rozvody požární techniky, uzemnění a pospojování, záložní zdroj motorgenerátor Projekt neobsahuje: majetkoprávní vztahy, slaboproudé systémy měření a regulace zařízení staveniště přípojku NN, řešena samostatně v SO 10 Technická zpráva 2/14

4 Název stavby: Místo stavby: Profese: Stupeň: Administrativní a bytový komplex (ABK) Lomnického objekt B bytový dům Praha 4 Nusle, ulice Lomnického / Dačického SO 02.7 Elektroinstalace silnoproud Dokumentace pro provedení stavby - DPS Datum zpracování: Investor: GREEN CAPE INTERNATIONAL s.r.o. Nad Vavrouškou Praha 8 Generální projektant: SPOJPROJEKT PRAHA a.s. Bystřická 1709/ Praha 4 Projektant profese: Jiří Bláha Polní Veleň tel Podklady pro vypracování projektu stavební půdorys, poslední stav ze , podklad profese VZT, podklad profese vytápění, podklad profese ZTI, podklad profese slaboproud, průzkum na místě, konzultace a zadání uživatele a generálního projektanta, české normy a předpisy dokumentace pro stavební povolení a dokumentace pro zadání stavby architektonický návrh studia Mimolimit Technická zpráva 3/14

5 3. Základní údaje silnoproudé elektroinstalace Zdrojem elektrické energie pro objekt je rozvodná síť PRE s připojením na úrovni nízkého napětí (NN). Tato základní síť je nezálohovaná stupeň dodávky 3. Část zařízení spojená s požární bezpečností bude zálohována autonomními zdroji (motorgenerátor, baterie). Napěťová soustava sítě mezi přípojkovou skříní a elektroměrovými rozváděči je 3+NPE, 400V/50Hz AC TN-C Napěťová soustava sítě mezi elektroměrovými rozváděči a podružnými rozváděči je 3+NPE, 400V/50Hz AC TN-C Napěťová soustava všech ostatních sítí v objektu za RE je 3+N+PE, 400V/50Hz AC TN-S Ochrana živých částí je navržena izolací a kryty a přepážkami ČSN čl , Ochrana proti NDN automatickým odpojením od zdroje. Zvýšená ochrana neživých částí proudovými chrániči, doplňujícím pospojováním. Dovolené meze trvalého dotykového střídavého napětí v prostorách bezpečných a nebezpečných Ud = 50 V~. Zkratová odolnost: Navržené přístroje budou mít zkratovou odolnost 10 ka. Ochrana proti přepětí: Základní stupeň 1+2 se navrhuje v bytových rozváděčích, ostatní stupně přepěťové ochrany nebudou instalovány. 4. Energetická bilance Pi(kW) β Pp(kW) Byty 61x 432 0, Společná spotřeba 5 0,6 3 Garáže osvětlení 12 0,4 4,8 VZT garáže a spol. Prostory 20 0,6 12 Požární technika Výtah 8 0,6 4,8 Ostatní TZB 8 0, ,6 Celkem soudobý příkon technické maximum 202 kw Proud odebíraný ze sítě 330A Jištění navrženo v NN přípojkové skříni 3x315A, pojistky Gg Technická zpráva 4/14

6 5. Stanovení prostředí a vnější vlivy Byty Třída vnějších vlivů Obytné prostory 100 Chodby 100 WC 100 Koupelny 200 Ostatní Třída vnějších vlivů Sklepy 102 Podzemní garáže 201 Venkovní prostory Třída vnějších vlivů Střecha 300 Zatřídění vnějších vlivů: Normální: Kategorie 100 AA5, AB5, AD1, BA1, BD1 102 AA4, AB5, AD1, BA1, BD2 103 AA5, AB5, AD1, BA4, BD1, AH1 Nebezpečné 200 Prostory koupelen dle ČSN AA4, AB4, AD1, AE4, AF2 Zvláště nebezpečné 300 AA7, AB7, AD2, AE4, AF2, AL2, AN1, AQ1 Kategorie vnějších vlivů dle ČSN , Elektrotechnické předpisy - Stanovení základních charakteristik. Pro plnohodnotné stanovení vnějších vlivů bude nutné zpracovat protokol podepsaný projektanty stavby, technologií a dalších navazujících zařízení. 6. Hlavní napájení objektu Bude řešeno samostatnou NN přípojkou 0,4 kv/315a, kabel uložen v zemi zasmyčkování ze stávající sítě. Pro požárně technická zařízení navrhován autonomní záložní zdroj motorgenerátor, osazený na střeše. Zdrojem elektrické energie pro oba objekty je stávající síť PRE a.s. Přípojky jsou navrženy z kabelové sítě v blízkosti objektu do cca 20 m. Technická zpráva 5/14

7 7. Přípojka NN V rámci přeložek kabelů NN v souvislosti s hloubením stavební jámy pro objekt dojde k úpravě kabelové sítě. Finální stav dle sdělení PRE bude zahrnovat zasmyčkování kabelů do nové HDS (hlavní domovní skříň). HDS (hlavní domovní skříň) objektu bude osazena v 1.NP poblíž vjezdu do garáží z ulice Dačického. Připojení se provede kabelem AYKY 3x185+95, kabelová trasa ve volném terénu v hl. 0,7 m a přechod komunikace 1,0 m v chráničce. Ze skříně HDS budou přímo připojeny rozváděče elektroměrů v garáži v 1.NP. Neměřená část rozvodů bude uložená v pevném obložení. Pojistky v HDS se navrhují 3x315A Gg. Připojení objektu venkovní přípojka je v kompetenci distributora elektrické energie - PRE. 8. Měření elektrické energie každý byt vlastní elektroměr (smluvní vztah přímo s PRE). Dále bude samostatně měřena spotřeba společných prostor, samostatně spotřeba garáží a dále samostatně výtah a požární technika. Požární technika bude napojena z vlastních lokálních zdrojů (motorgenerátor) připojení s vlastním měřením. Jištění před elektroměrem pro každý byt: 3x25A Jištění společných prostor: 3x25A Jištění garáží: 3x40A Jištění výtahu: 3x16A bude upřesněno podle konkrétního typu Jištění požární techniky: 3x63A Seznam měřících míst odebrané elektrické energie: Umístění Popis Dimenze Poznámka 1.PP Garáže 3x40A Včetně VZT 1.PP Požární technika 3x100A Větrání, klapky, připojení záložního zdroje 1.PP Společná spotřeba 3x80A Včetně výtahu 1.NP Byt 101 3x25A 1.NP Byt 102 3x25A 1.NP Byt 103 3x25A 1.NP Byt 104 3x25A 2.NP Byt 201 3x25A 2.NP Byt 202 3x25A 2.NP Byt 203 3x25A 2.NP Byt 204 3x25A 2.NP Byt 205 3x25A 2.NP Byt 206 3x25A Technická zpráva 6/14

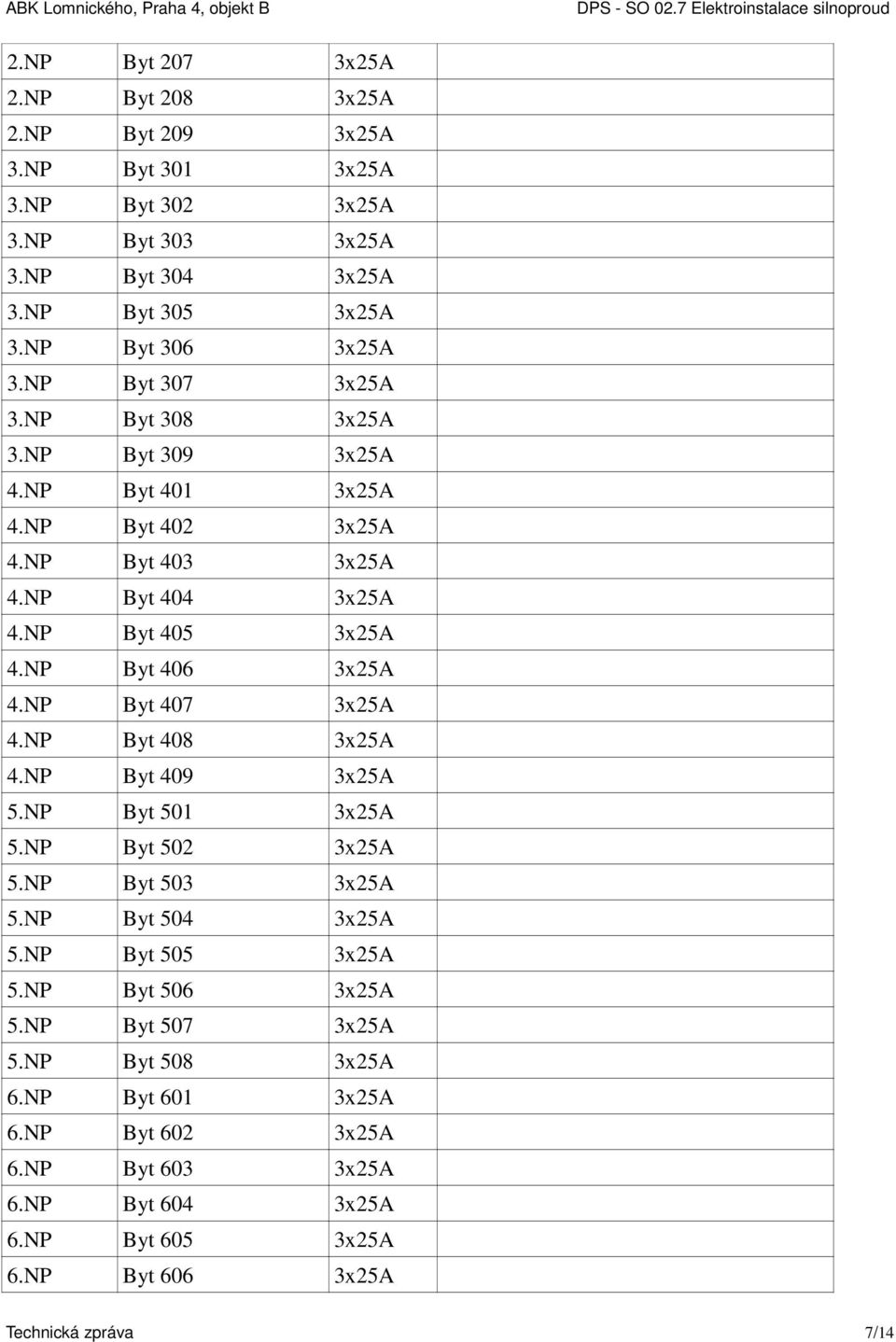

8 2.NP Byt 207 3x25A 2.NP Byt 208 3x25A 2.NP Byt 209 3x25A 3.NP Byt 301 3x25A 3.NP Byt 302 3x25A 3.NP Byt 303 3x25A 3.NP Byt 304 3x25A 3.NP Byt 305 3x25A 3.NP Byt 306 3x25A 3.NP Byt 307 3x25A 3.NP Byt 308 3x25A 3.NP Byt 309 3x25A 4.NP Byt 401 3x25A 4.NP Byt 402 3x25A 4.NP Byt 403 3x25A 4.NP Byt 404 3x25A 4.NP Byt 405 3x25A 4.NP Byt 406 3x25A 4.NP Byt 407 3x25A 4.NP Byt 408 3x25A 4.NP Byt 409 3x25A 5.NP Byt 501 3x25A 5.NP Byt 502 3x25A 5.NP Byt 503 3x25A 5.NP Byt 504 3x25A 5.NP Byt 505 3x25A 5.NP Byt 506 3x25A 5.NP Byt 507 3x25A 5.NP Byt 508 3x25A 6.NP Byt 601 3x25A 6.NP Byt 602 3x25A 6.NP Byt 603 3x25A 6.NP Byt 604 3x25A 6.NP Byt 605 3x25A 6.NP Byt 606 3x25A Technická zpráva 7/14

9 6.NP Byt 607 3x25A 6.NP Byt 608 3x25A 7.NP Byt 701 3x25A 7.NP Byt 702 3x25A 7.NP Byt 703 3x25A 7.NP Byt 704 3x25A 7.NP Byt 705 3x25A 8.NP Byt 801 3x25A 8.NP Byt 802 3x25A Poznámka: všechny jističe charakteristika B 9. Hlavní a podružné rozváděče Z venkovní přípojkové skříně NN budou napojeny přímo elektroměrové rozváděče (RE). Z RE jsou napojovány rozváděče bytů a rozváděč společné spotřeby a rozváděč garáží. Rozváděče RE jsou soustředěny v jednom místě v garážích v 1.NP na veřejně přístupném místě. Přehled rozváděčů: Značení Účel rozváděče Provedení RB Bytový rozváděč Vestavné plastové rozvodnice v předsíních RE RPO RSS Elektroměrový rozváděč Rozváděč požární techniky Rozváděč společné spotřeby Ocelové stojanové v 1.NP v garáži, požární odolnost EI Sm 30 DP1 Ocelový nástěnný s požární odolností EI Sm 45 DP1. Umístěn v samostatné místnosti v garáži 1.NP Ocelový nástěnný s požární odolností EI Sm 30 DP1. Umístěn v samostatné místnosti v garáži 1.NP (vedle RPO) RG Rozváděče garáží Každé patro samostatný rozváděč, ocelový nástěnný RV Rozváděče výtahu Dodávka stavby RMR Rozváděče M+R Dodávka profese M+R, elektro provede přívod 10. Záložní zdroje Na střeše objektu bude osazen záložní zdroj motorgenerátor, s následujícími parametry: Výkon: 66 kva/400v Rozměry: 2700 x 1140 x 1500 Hmotnost: 1650 kg Hlučnost: 53 db/7m Palivo: motorová nafta, zásoba v rámu generátoru 110l na 6 hodin provozu Provedení: kapotované s výfukem do volného prostoru Technická zpráva 8/14

10 Motorgenerátor bude připojen ze samostatně měřeného vývodu přímým kabelem z elektroměrového rozváděče v 1.NP. Vyvedení výkonu bude kabelem ze záskokového rozváděče u generátoru a povede přímo do rozváděče požární techniky. Motorgenerátor při výpadku automaticky nastartuje během cca 20 sekund. Zálohování slaboproudých systémů, které vyžadují bezvýpadkové napájení, bude řešeno bateriovými zdroji, případně lokálními UPS s odpovídajícími výkony. 11. Bezpečnostní vypnutí při požáru V zásahové cestě hasičů u hlavního vstupu budou instalována tlačítka Total stop a Central stop. Tlačítka budou osazena v prosklené skříňce poblíž vchodu. Funkce tlačítek: Central stop vypíná celou instalaci kromě zařízení, která musí fungovat při požáru (větrání, klapky, EPS, vrata, předěly). Total stop vypíná všechna elektrická zařízení v objektu. 12. Osvětlení, nouzové osvětlení, venkovní osvětlení V obytných místnostech bude příprava pro instalaci lustrů a svítidel dle výběru zákazníka. Na chodbách a ostatních místnostech budou použita přisazená svítidla se zářivkovými zdroji, v technických místnostech žárovková svítidla. V kuchyni bude příprava pro zářivkové svítidlo nad kuchyňskou linkou, v koupelně bude příprava pro svítidla nad umyvadly. Společné prostory budou osvětleny bodovými svítidly s doplněním LED pásky po obvodu. Garáže budou osvětleny zářivkovými průmyslovými svítidly. Venkovní osvětlení bude LED svítidly na fasádách a v chodnících/terénu. Hladiny osvětlenosti: (Em) Byty: individuálně dle osazených svítidel, Chodby: 150 lx, Garáže: 75 lx, Rozvodny, tech.míst. 300 lx. Nouzové: 1 lx v ose únikové cesty. Ovládání osvětlení: V obytných prostorech bude lokální, kolébkovými spínači, s vazbou na bezdrátové ovládače jednotlivých okruhů. Bezdrátové ovládání bude pomocí logických modulů a bezdrátového routeru, tyto technologie budou umístěny v bytových rozváděčích. Společné prostory budou mít ovládání PIR senzory a tlačítky na chodbách. V garážích svítidla ovládána pohybovými čidly a u vstupu na schodiště svítidla stále svítící. Ovládací funkce budou realizovány logickými moduly v rozváděči společné spotřeby a v rozváděči garáží. Stav osvětlení, případně spotřebu a dálkové řízení funkcí bude možné i přes internet vestavěné rozhraní v logických modulech. Technická zpráva 9/14

11 Nouzové osvětlení: V bytové části je navrženo nouzové osvětlení s centrální baterií, která napájí LED okruhy na chodbách na základě snímání výpadků v rozváděči společné spotřeby. Centrální baterie je navržena v místnosti v 1.NP hl. rozvodna. Jedná se o rozváděč s požární odolností EI 30 DP1. Svítidla LED pro osvětlení únikových cest budou vestavné bodovky v podhledech, doplněné piktogramovými svítidly pro označení únikových cest. V garážových podlažích bude osazeno nouzové osvětlení autonomními svítidly s vlastním akumulátorem, LED nebo zářivkový zdroj. Požadovaná doba provozu nouzového osvětlení při výpadku je 1 hodina. Rozsah nouzového osvětlení: garáže v ose, stále svítící, garáže východy s piktogramem schodiště s nouzovým modulem pavlače s piktogramem do únikových cest Venkovní osvětlení V okolí přístupových cest, schodišť a vstupů do objektu budou osazena venkovní svítidla, celkem 4 typy: vestavná do zídek, vestavná do květníků, LED pásky do schodů a samostatná sloupková. Kabelová trasa pro napojení těchto svítidel bude ve výkopu v chráničce. Napájení venkovního osvětlení bude z rozváděče společné spotřeby uvnitř objektu. Spínání bude na základě soumraku a časové spínání. 13. Zásuvkové rozvody V bytových prostorech budou osazeny zásuvky následovně: Obytné místnosti: dle architektonického návrhu Mimolimit Chodby: jedna zásuvka pro úklid Kuchyň: vývod uprostřed linky, zásuvky budou umístěny dle projektů kuchyně, jeden vývod pro sporákovou kombinaci a 4 samostatné zás. Společné prostory: zásuvky nebudou zřizovány, kromě technických místností. Koupelny: dvojzásuvka u umyvadla, pračka, sušička samostatné okruhy. Osazení zásuvkových okruhů: Jeden okruh pro max. 6 zásuvek. V koupelnách samostatný okruh pro pračku, v kuchyni myčka. V kuchyních navrženo základní vybavení kuchyňské linky. V kuchyni konkrétní rozmístění bude řešit vývodový plán kuchyně. Výšky osazování zásuvek od čisté podlahy: U dveří: 1200 mm, Chodby: 400 mm Tech. místnosti: 1200 mm Obytné míst.: 200 mm. Kuchyně: cca 1000 mm. Barva, vlastnosti a značení zásuvek Zásuvky budou bílé standard dle architektonického návrhu a budou jednoduché nebo zdvojené Technická zpráva 10/14

12 podle charakteru připojovaných spotřebičů. Typ a krytí dle prostředí. Osazování zásuvek vedle sebe včetně slaboproudých TV a data. Zásuvkové okruhy budou jištěny proudovými chrániči s charakteristikou B (0,03A). 14. Technologické napájecí rozvody a napájení požárně technických zařízení V objektu budou napájena následující zařízení: Profese Typ zařízení Způsob připojení VZT Ventilátory WC a koupelna dvouotáčkové ventilátory Trvale připojený ventilátor na nižší otáčky, při ručním sepnutí s doběhem se spustí vyšší otáčky. Připojení na světelný okruh z bytového rozváděče.. VZT Ventilátory větrání garáží / SOZ Připojeno z rozváděče RPO. Řízení z M+R koncentrace CO provoz nižší otáčky, EPS spíná SOZ vyšší otáčky. Společně s řízením ventilátorů se provádí požadované přestavění klapek a uzávěrů se servopohony. VZT Ventilátor CHÚC Připojeno z rozváděče RPO. Řízení z EPS spínání, otáčky řízeny na základě diferenciálního tlaku. VZT Kouřové klapky v podzemních podlažích Připojeny z rozváděče RPO, spínání z EPS. VZT Klapky odvětrání CHÚC Připojeny z rozváděče RPO, spínání z EPS. VZT Požární klapky Připojeny z rozváděče RPO, spínání z EPS. ESL Rozváděče STA Z rozváděče RSS, zařízení ve stoupačce ESL Řídící jednotka domácího tel. Z rozváděče RSS, v místnosti správce 1.NP ESL Datový rozváděč VTS Z rozváděče RSS, v místnosti správce 1.NP ESL Ústředna EPS Z rozváděče RSS, v místnosti správce 1.NP ESL Ústředna EZS Z rozváděče RSS, v místnosti správce 1.NP ESL Server CCTV, ACS Z rozváděče RSS, v místnosti správce 1.NP ESL Kamery vyhřívané kryty Z rozváděče RG2 ESL Detekce CO Z rozváděče RG2, napájecí zdroje v 1.PP Stavba Pohon vrat 1.NP Připojeno z rozváděče RG1, vlastní řídící jednotka Stavba Pohon vrat 1.PP Připojeno z rozváděče RG2, vlastní řídící jednotka Stavba Pohony požárních předělů Připojeny z rozváděče RPO, spínání z EPS. Stavba Výtahy Připojeny samostatně z RSS, jištění bude upraveno podle konkrétních výrobků. Samostatné přívody pro rozváděče výtahů v nejvyšším podlaží. Záložní zdroj pro chod při požáru řešen autonomně. Stavba Vytápění ploch Vjezdové rampy do garáží - osadí se topné elektrické Technická zpráva 11/14

13 rohože do skladby pojezdové plochy, připojeno z RG. Stavba Střešní vpusti Vyhřívání připojeno z rozváděče RSS Stavba Vpusti teras, balkónů Vyhřívání připojeno z rozváděčů bytů Stavba TOTAL STOP, CENTRAL STOP Tlačítka pro zásah hasičů, osazeny v zásahové cestě UT/M+R Rozváděč kotelny RMRK Elektro řeší přívod, rozváděč, kabeláž, koncové prvky řeší M+R UT UT UT Napájení termostatů v obytných místnostech Příprava pro el podlahové vytápění Napojení podlahových konvektorů Samostatně z bytových rozváděčů Samostatně z bytových rozváděčů, podlahové vytápění bude volitelně Z termostatu do konvektoru CYKY 5x1,5 řízení otáček případně ventilu UT Zásuvka pro el žebříky/patrona Samostatně z bytových rozváděčů M+R Koncové spínače VZT klapek Přidání 2 žil v napájecím kabelu zpětná informace o poloze klapky, rozhraní v rozváděči RPO. UT/ZTI Topné kabely na potrubí Napájeno z rozváděče RSS, sepnutí termostatem při nižší teplotě než 3 st.c. Topné kabely na potrubí studené a teplé vody v garážích a ležaté kanalizace v garážích budou pod izolaci osazeny odporové kabely 15W/m. Topné kabely budou ukončeny v krabicích na povrch pomocí ukončovací sady. CHL Vnější jednotky chlazení bytů Pro byty od 5 do 8.NP provedeno připojení vnější jednotky chlazení, vývod z bytového rozváděče na střechu/garáž. Kabely mezi vnitřní-vnější jednotkou dodává profese CHL. CHL Příprava na chlazení Pro byty do 5.NP prostorové rezervy v rozváděčích a trasách pro připojení chladících jednotek ZTI Posilovací stanice Napájení z rozváděče RPO ZTI Čerpadla jímek Napájení z rozváděčů RG, řízení vlastní pomocí plovákového spínače Rozváděč RPO je napojen ze sítě zálohované motorgenerátorem. Ostatní rozváděče budou napojeny ze základní sítě. Zařízení připojena a řízena z rozváděče M+R: RMRK komplet kotelna, včetně čerpadel, havarijního větrání VZT zařízení pro větrání stanoviště odpadků, regulační stanice, větrání stání pro LPG, větrání sklepů Technická zpráva 12/14

14 15. Hromosvod a uzemnění Do základu objektu umístěn FeZn pás 30/4, který bude spojen se zemničem. Pás bude vyveden do rozváděčů RE jako uzemnění a HOP. Odpor uzemnění, Rz < 10 ohmů. Jímací zařízení tvoří mřížová soustava - vodič FeZn 10 mm s podpěrami PV21, svody - vodič FeZn 10 mm v netříštivé trubce pod omítkou, zemní vedení - vodič FeZn 10 mm v ochranné trubce a uzemnění FeZn 30/4 bude v základech domu. Zkušební svorky budou osazeny v krabici ve výši min. 1,5 m nad úrovní uzemnění (3.PP). Zemnící soustava sestává ze základového zemniče, který tvoří rastr v základové jámě. Ze základového zemniče budou vyvedeny drátové vývody šikmo v základové desce směrem k milánským stěnám. Po vnitřní straně stěn budou uloženy zemnící svody v trubce na povrchu. Na úrovni 1.NP budou vývody uzemnění směrovány na fasádu a ve skladbě fasády uloženy v netříštivých trubkách směrem do 8.NP. Zemnící soustava bude vyvedena rovněž do strojoven, HDS objektu a k elektroměrovým rozváděčům. Pro hromosvod budou z připravené zemnící soustavy vyvedeny rovněž vývody; soustava je dostatečná pro pasivní hromosvod. Hromosvodové svody lze provést shodně jako svody pro přizemnění. V objektu budou spojeny do hlavního pospojování zejména tyto vodivé části: - ochranný vodič - uzemňovací přívod (připojen na společnou uzemňovací soustavu) - kovová potrubí rozvodu v budově (voda, ÚT, plyn,...) - kovové konstrukční části a dále dle ČSN Vodivé části, přicházející do budovy zvenku, musí být pospojovány hned u vstupu do objektu. Přípojnice hlavního pospojování budou umístěny v rozváděči RE ve spodní části domu. V souladu s aktuálně platnou ČSN EN bude nutné zařazení do LPS, předpokládá se do skupiny III. Svody po obvodu objektu budou po cca 15 m. Na střeše se zřídí oddálené hromosvody pro zařízení TZB a elektrická zařízení. Svody budou skryté v konstrukci, případně i ve sloupech. Uzemnění bude provedeno pásy v základech objektů. Pro veškerá el. Zařízení a rozváděče na střeše se navrhuje použití příslušných stupňů přepěťové ochrany. Alternativou je použití aktivního hromosvodu stačí 1-2 svody. 16. Kabely a trasy Kabely použité pro bytové rozvody NN budou v provedení CYKY s měděným jádrem a budou Technická zpráva 13/14

15 uloženy pod omítku. Kabely budou uloženy v trasách ve svazcích případně samostatně. Pro osvětlení se použije dimenze 1,5, zásuvky 2,5 mm2. Přívody ke svítidlům budou instalovány ve skladbě stropu. Kabely ostatní budou kladeny na hrubou podlahu, nad nimi musí být prostor pro vedení topení a vody. Kabely ve stoupačkách a přiznaných rozvodech budou v provedení kabelů CHKE-R B2ca s0 d1 bezhalogenové rozvody. Kabely pro požárně technická zařízení budou s funkční schopností při požáru dle IEC , s dobou funkční schopnosti 60 minut. Kabely hlavních přívodů budou kladeny do podlah v trubkách. V suterénu budou použity rozvody na povrchu ve žlabech, přívody ke koncovým prvkům budou v trubkách. Při průchodu trasy požárním úsekem bude otvor utěsněn na požadovanou odolnost podle PBŘ budovy. Při souběhu NN kabelů s kabely slaboproudu je nutné dodržovat odstup 200 mm. 17. Návaznosti na ostatní profese Stavba: Výtah: ÚT: VZT, ZTI: M+R: výklenky a prostory pro rozváděče a zařízení stoupačky dle dohodnuté specifikace požární předěly podle PBŘ aktualizace připojovacích parametrů podle konkrétního výrobku specifikace rozhraní dodávek, požadavky na kabeláž předání a aktualizace všech připojovacích parametrů předání připojovacích parametrů rozváděčů M+R pro strojovnu vytápění 18. Vliv na životní prostředí Stavba nebude mít v průběhu stavby ani po dokončení vliv na životní prostředí, s vyjímkou dopravního zatížení při dopravě komponentů a výkopových prací na NN přípojce a venkovním osvětlení. V Praze dne Jiří Bláha Technická zpráva 14/14
