1 MAKING MODERN LIVING POSSIBLE UniLynx Outdoor Uživatelská příručka ULX 1800o ULX 3000o ULX 3600o ULX 5400o SOLAR INVERTERS

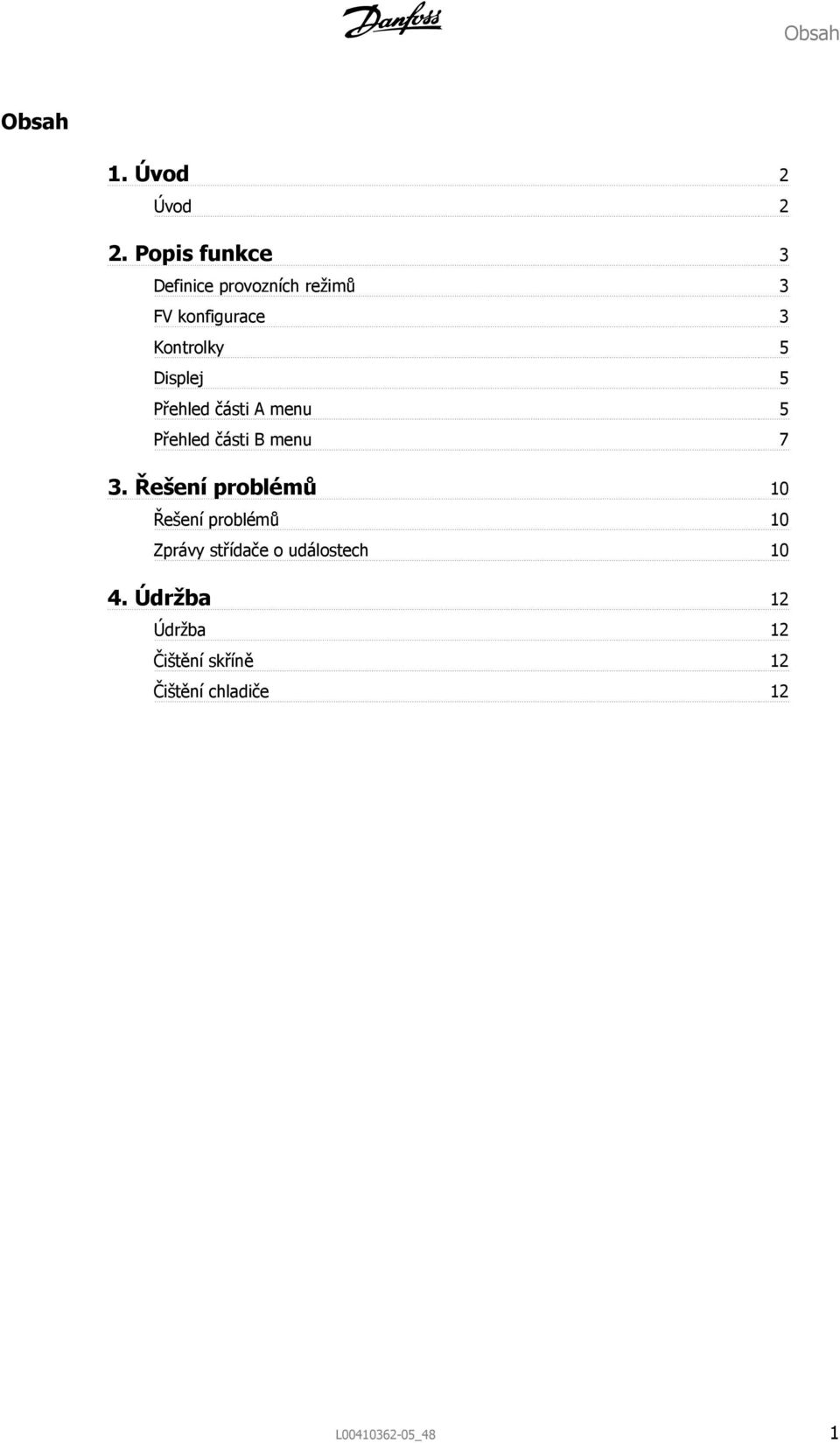

2 Obsah Obsah 1. Úvod 2 Úvod 2 2. Popis funkce 3 Definice provozních režimů 3 FV konfigurace 3 Kontrolky 5 Displej 5 Přehled části A menu 5 Přehled části B menu 7 3. Řešení problémů 10 Řešení problémů 10 Zprávy střídače o událostech Údržba 12 Údržba 12 Čištění skříně 12 Čištění chladiče 12 L _48 1

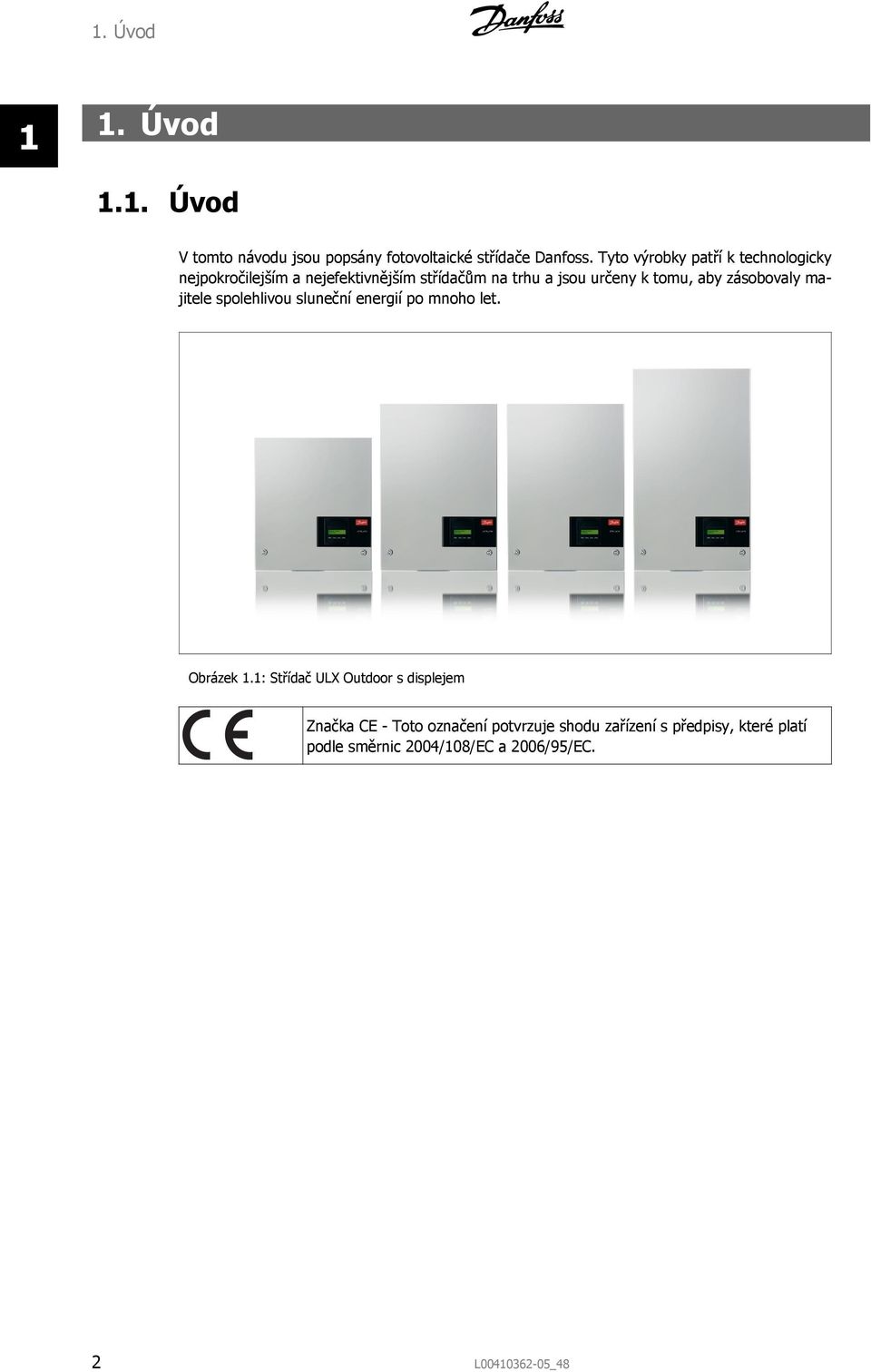

3 1. Úvod 1 1. Úvod 1.1. Úvod V tomto návodu jsou popsány fotovoltaické střídače Danfoss. Tyto výrobky patří k technologicky nejpokročilejším a nejefektivnějším střídačům na trhu a jsou určeny k tomu, aby zásobovaly majitele spolehlivou sluneční energií po mnoho let. Obrázek 1.1: Střídač ULX Outdoor s displejem Značka CE - Toto označení potvrzuje shodu zařízení s předpisy, které platí podle směrnic 2004/108/EC a 2006/95/EC. 2 L _48

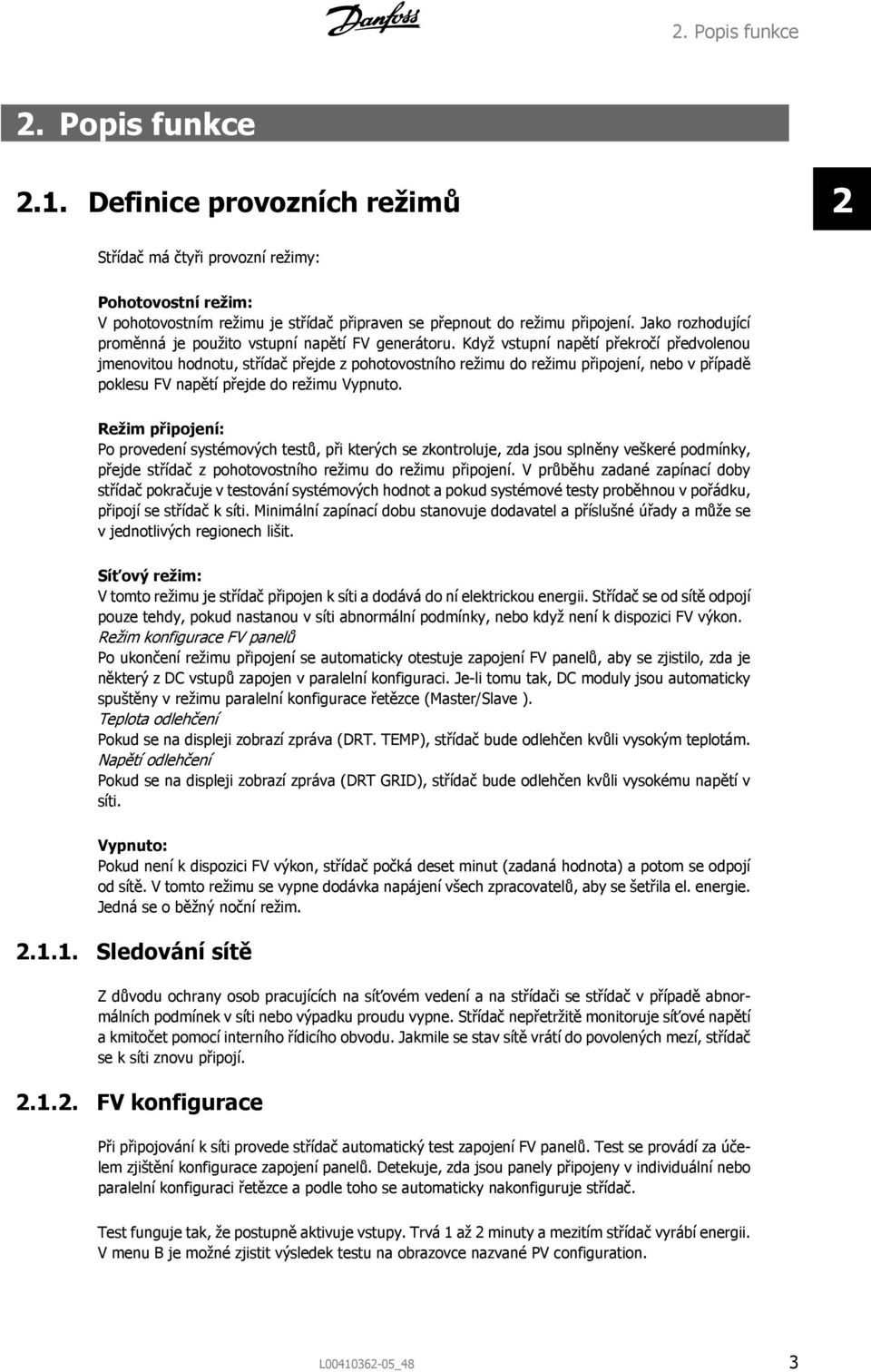

4 2. Popis funkce 2. Popis funkce 2.1. Definice provozních režimů 2 Střídač má čtyři provozní režimy: Pohotovostní režim: V pohotovostním režimu je střídač připraven se přepnout do režimu připojení. Jako rozhodující proměnná je použito vstupní napětí FV generátoru. Když vstupní napětí překročí předvolenou jmenovitou hodnotu, střídač přejde z pohotovostního režimu do režimu připojení, nebo v případě poklesu FV napětí přejde do režimu Vypnuto. Režim připojení: Po provedení systémových testů, při kterých se zkontroluje, zda jsou splněny veškeré podmínky, přejde střídač z pohotovostního režimu do režimu připojení. V průběhu zadané zapínací doby střídač pokračuje v testování systémových hodnot a pokud systémové testy proběhnou v pořádku, připojí se střídač k síti. Minimální zapínací dobu stanovuje dodavatel a příslušné úřady a může se v jednotlivých regionech lišit. Síťový režim: V tomto režimu je střídač připojen k síti a dodává do ní elektrickou energii. Střídač se od sítě odpojí pouze tehdy, pokud nastanou v síti abnormální podmínky, nebo když není k dispozici FV výkon. Režim konfigurace FV panelů Po ukončení režimu připojení se automaticky otestuje zapojení FV panelů, aby se zjistilo, zda je některý z DC vstupů zapojen v paralelní konfiguraci. Je-li tomu tak, DC moduly jsou automaticky spuštěny v režimu paralelní konfigurace řetězce (Master/Slave ). Teplota odlehčení Pokud se na displeji zobrazí zpráva (DRT. TEMP), střídač bude odlehčen kvůli vysokým teplotám. Napětí odlehčení Pokud se na displeji zobrazí zpráva (DRT GRID), střídač bude odlehčen kvůli vysokému napětí v síti. Vypnuto: Pokud není k dispozici FV výkon, střídač počká deset minut (zadaná hodnota) a potom se odpojí od sítě. V tomto režimu se vypne dodávka napájení všech zpracovatelů, aby se šetřila el. energie. Jedná se o běžný noční režim Sledování sítě Z důvodu ochrany osob pracujících na síťovém vedení a na střídači se střídač v případě abnormálních podmínek v síti nebo výpadku proudu vypne. Střídač nepřetržitě monitoruje síťové napětí a kmitočet pomocí interního řídicího obvodu. Jakmile se stav sítě vrátí do povolených mezí, střídač se k síti znovu připojí FV konfigurace Při připojování k síti provede střídač automatický test zapojení FV panelů. Test se provádí za účelem zjištění konfigurace zapojení panelů. Detekuje, zda jsou panely připojeny v individuální nebo paralelní konfiguraci řetězce a podle toho se automaticky nakonfiguruje střídač. Test funguje tak, že postupně aktivuje vstupy. Trvá 1 až 2 minuty a mezitím střídač vyrábí energii. V menu B je možné zjistit výsledek testu na obrazovce nazvané PV configuration. L _48 3

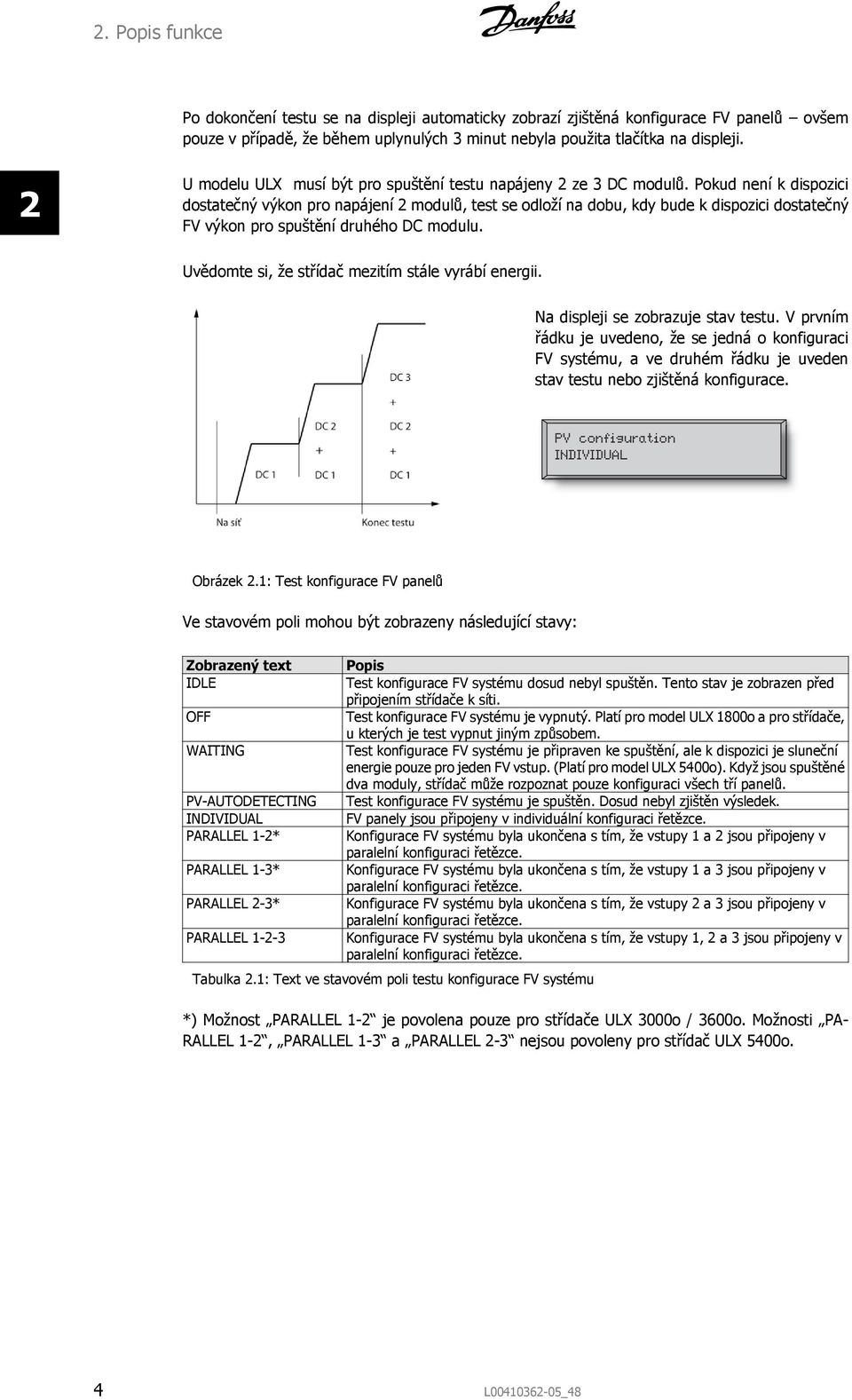

5 2. Popis funkce Po dokončení testu se na displeji automaticky zobrazí zjištěná konfigurace FV panelů ovšem pouze v případě, že během uplynulých 3 minut nebyla použita tlačítka na displeji. 2 U modelu ULX musí být pro spuštění testu napájeny 2 ze 3 DC modulů. Pokud není k dispozici dostatečný výkon pro napájení 2 modulů, test se odloží na dobu, kdy bude k dispozici dostatečný FV výkon pro spuštění druhého DC modulu. Uvědomte si, že střídač mezitím stále vyrábí energii. Na displeji se zobrazuje stav testu. V prvním řádku je uvedeno, že se jedná o konfiguraci FV systému, a ve druhém řádku je uveden stav testu nebo zjištěná konfigurace. PV configuration INDIVIDUAL Obrázek 2.1: Test konfigurace FV panelů Ve stavovém poli mohou být zobrazeny následující stavy: Zobrazený text IDLE OFF WAITING PV-AUTODETECTING INDIVIDUAL PARALLEL 1-2* PARALLEL 1-3* PARALLEL 2-3* PARALLEL Popis Test konfigurace FV systému dosud nebyl spuštěn. Tento stav je zobrazen před připojením střídače k síti. Test konfigurace FV systému je vypnutý. Platí pro model ULX 1800o a pro střídače, u kterých je test vypnut jiným způsobem. Test konfigurace FV systému je připraven ke spuštění, ale k dispozici je sluneční energie pouze pro jeden FV vstup. (Platí pro model ULX 5400o). Když jsou spuštěné dva moduly, střídač může rozpoznat pouze konfiguraci všech tří panelů. Test konfigurace FV systému je spuštěn. Dosud nebyl zjištěn výsledek. FV panely jsou připojeny v individuální konfiguraci řetězce. Konfigurace FV systému byla ukončena s tím, že vstupy 1 a 2 jsou připojeny v paralelní konfiguraci řetězce. Konfigurace FV systému byla ukončena s tím, že vstupy 1 a 3 jsou připojeny v paralelní konfiguraci řetězce. Konfigurace FV systému byla ukončena s tím, že vstupy 2 a 3 jsou připojeny v paralelní konfiguraci řetězce. Konfigurace FV systému byla ukončena s tím, že vstupy 1, 2 a 3 jsou připojeny v paralelní konfiguraci řetězce. Tabulka 2.1: Text ve stavovém poli testu konfigurace FV systému *) Možnost PARALLEL 1-2 je povolena pouze pro střídače ULX 3000o / 3600o. Možnosti PA- RALLEL 1-2, PARALLEL 1-3 a PARALLEL 2-3 nejsou povoleny pro střídač ULX 5400o. 4 L _48

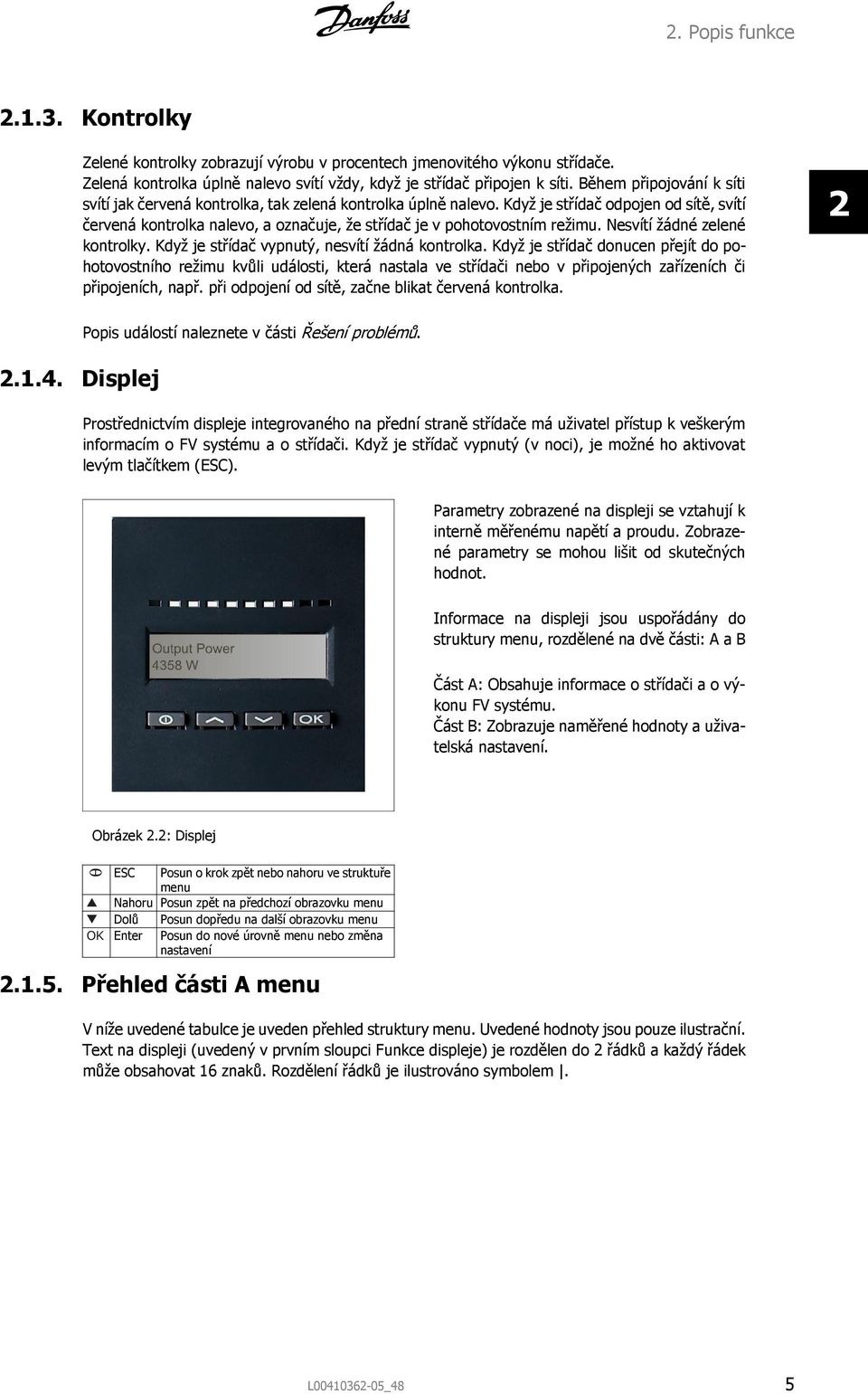

6 2. Popis funkce Kontrolky Zelené kontrolky zobrazují výrobu v procentech jmenovitého výkonu střídače. Zelená kontrolka úplně nalevo svítí vždy, když je střídač připojen k síti. Během připojování k síti svítí jak červená kontrolka, tak zelená kontrolka úplně nalevo. Když je střídač odpojen od sítě, svítí červená kontrolka nalevo, a označuje, že střídač je v pohotovostním režimu. Nesvítí žádné zelené kontrolky. Když je střídač vypnutý, nesvítí žádná kontrolka. Když je střídač donucen přejít do pohotovostního režimu kvůli události, která nastala ve střídači nebo v připojených zařízeních či připojeních, např. při odpojení od sítě, začne blikat červená kontrolka Displej Popis událostí naleznete v části Řešení problémů. Prostřednictvím displeje integrovaného na přední straně střídače má uživatel přístup k veškerým informacím o FV systému a o střídači. Když je střídač vypnutý (v noci), je možné ho aktivovat levým tlačítkem (ESC). Parametry zobrazené na displeji se vztahují k interně měřenému napětí a proudu. Zobrazené parametry se mohou lišit od skutečných hodnot. Informace na displeji jsou uspořádány do struktury menu, rozdělené na dvě části: A a B Část A: Obsahuje informace o střídači a o výkonu FV systému. Část B: Zobrazuje naměřené hodnoty a uživatelská nastavení. Obrázek 2.2: Displej ESC Posun o krok zpět nebo nahoru ve struktuře menu Nahoru Posun zpět na předchozí obrazovku menu Dolů Posun dopředu na další obrazovku menu OK Enter Posun do nové úrovně menu nebo změna nastavení θ Přehled části A menu V níže uvedené tabulce je uveden přehled struktury menu. Uvedené hodnoty jsou pouze ilustrační. Text na displeji (uvedený v prvním sloupci Funkce displeje) je rozdělen do 2 řádků a každý řádek může obsahovat 16 znaků. Rozdělení řádků je ilustrováno symbolem. L _48 5
7 2. Popis funkce Část A menu 2 Funkce displeje Output power 0 W Inverter name Total production kwh Popis Aktuální výstupní výkon ve wattech Pomocí Servisní nástroj zadejte název střídače. Pokud není název střídače definován, toto menu se přeskočí. Celková produkce energie v kwh od prvního spuštění střídače Total operating time 00028h 57m 02s Celková doba provozu v hodinách, minutách a sekundách Production today Wh Produkce el. energie za daný den ve Wh Go to menu B Po stisknutí tlačítka OK se přepne do menu B. Tabulka 2.2: Přehled části A menu 6 L _48
8 2. Popis funkce Přehled části B menu V níže uvedené tabulce je uveden přehled struktury menu. Dvě úrovně menu jsou zřetelně označeny šipkou, za kterou následuje dílčí menu. Uvedené hodnoty jsou pouze ilustrační. Text na displeji (uvedený v prvním sloupci Funkce displeje) je rozdělen do 2 řádků a každý řádek může obsahovat 16 znaků. Rozdělení řádků je ilustrováno symbolem. 2 Část B menu Funkce displeje Operation mode STANDBY PV configuration IDLE Event: Mod. ENS FL. CH DCAC Language ENGLISH Grid voltage 0 V Grid current 0.00 A Grid frequency 0.00 Hz Grid impedance 0.0 ohm PV voltage Press OK to view Dílčí menu PV voltage no V PV voltage no V PV voltage no V PV current PRESS OK to view Dílčí menu PV current no A PV current no A PV current no A Popis Zobrazuje aktuální provozní režim střídače. Další informace naleznete v kapitole 2, v definicích provozních režimů. Zobrazuje stav automatického testu konfigurace FV systému a jeho výsledky. Pokud není střídač připojen k síti z důvodu závady, začne blikat červená kontrolka a v této položce se zobrazí příčina závady. Zobrazení a výběr jazyka textů na displeji Nemá vliv na žádná jiná nastavení. Zobrazuje aktuální síťové napětí. Zobrazuje aktuální proud dodávaný do sítě. Zobrazuje aktuální síťový kmitočet. Zobrazuje aktuální impedanci sítě. Stisknutím tlačítka OK přejdete do dílčího menu pro zaznamenané hodnoty. Aktuální napětí na FV vstupu 1 (horní pozice na střídači) Aktuální napětí na FV vstupu 2 (druhá pozice na střídači)* Aktuální napětí na FV vstupu 3 (třetí pozice na střídači)* Stisknutím tlačítka OK přejdete do dílčího menu pro zaznamenané hodnoty. Aktuální proud na FV vstupu 1 (horní pozice na střídači) Aktuální proud na FV vstupu 2 (druhá pozice na střídači)* Aktuální proud na FV vstupu 3 (třetí pozice na střídači)* Maximum values Press OK to view Dílčí menu Stisknutím tlačítka OK přejdete do dílčího menu pro zaznamenané hodnoty. Maximální hodnoty zaznamenané na AC výstupu od posledního vynulování AC out: 1844 W A 263 V paměti max. hodnot Maximální hodnoty zaznamenané na DC1 vstupu od posledního vynulování DC1 in: 2220 W** A 509 V paměti max. hodnot Maximální hodnoty zaznamenané na DC2* vstupu od posledního vynulování paměti max. hodnot DC2 in: 2220 W** A 509 V Maximální hodnoty zaznamenané na DC3* vstupu od posledního vynulování paměti max. DC3 in: 2220 W** A 509 V hodnot Tabulka 2.3: Přehled části B menu *) Menu PV2 a PV3 jsou zobrazena pouze u střídačů vybavených dvěma nebo třemi vstupy. L _48 7
9 2. Popis funkce Část B menu - pokračování 2 Funkce displeje Maximum values Press OK to view Dílčí menu Popis Stisknutím tlačítka OK přejdete do dílčího menu pro zaznamenané hodnoty. AC out: 1844 W A 263 V DC1 in: 2220 W** A 509 V DC2 in: 2220 W** A 509 V DC3 in: 2220 W** A 509 V Maximální hodnoty zaznamenané na AC výstupu od posledního vynulování paměti max. hodnot Maximální hodnoty zaznamenané na DC1 vstupu od posledního vynulování paměti max. hodnot Maximální hodnoty zaznamenané na DC2* vstupu od posledního vynulování paměti max. hodnot Maximální hodnoty zaznamenané na DC3* vstupu od posledního vynulování paměti max. hodnot Total drt. Temp. - Press OK to view Dílčí menu DC1 derate temp. 3h 35m DC2 derate temp. 3h 35m DC3 derate temp. 3h 35m Total drt. Grid 0h 00 min Power-down time seconds Code numbers PRESS OK to view Dílčí menu Inverter code no. AC code number C DC1 code number C DC2 code number C DC3 code number C Celková doba odlehčení kvůli teplotě. Zobrazuje celkovou dobu, po kterou byl střídač odlehčen kvůli vysoké teplotě. Doba odlehčení kvůli teplotě DC1. Zobrazuje dobu, po kterou byl střídač odlehčen kvůli vysoké teplotě. Doba odlehčení kvůli teplotě DC2*. Zobrazuje dobu, po kterou byl střídač odlehčen kvůli vysoké teplotě. Doba odlehčení kvůli teplotě DC3*. Zobrazuje dobu, po kterou byl střídač odlehčen kvůli vysoké teplotě. Celková doba odlehčení kvůli síti. Zobrazuje dobu, po kterou byl střídač odlehčen kvůli nestabilním podmínkám v síti. Doba, po které střídač přejde do režimu Vypnuto, jestliže není k dispozici žádná solární energie. Stisknutím tlačítka OK přejdete do dílčího menu pro zaznamenané hodnoty. Označuje kód produktu střídače. Označuje kód produktu AC modulu. Označuje kód produktu modulu DC1. Označuje kód produktu modulu DC2*. Označuje kód produktu modulu DC3*. Serial numbers Press OK to view Dílčí menu Inverter SN: AC SN: C0408 DC1 SN: C0808 DC2 SN: C0808 DC3 SN: C0808 Stisknutím tlačítka OK přejdete do dílčího menu pro zaznamenané hodnoty. Uvádí výrobní číslo střídače. Uvádí výrobní číslo AC modulu. Uvádí výrobní číslo modulu DC1. Uvádí výrobní číslo modulu DC2*. Uvádí výrobní číslo modulu DC3*. Tabulka 2.4: Přehled části B menu *) Menu DC2 a DC3 jsou zobrazena pouze u střídačů vybavených dvěma nebo třemi vstupy. **) Maximální hodnoty FV výkonu mohou dosáhnout více než 2000 W u střídačů, u kterých jsou vstupy zapojeny paralelně. Jedná se o normální stav. V části menu A se na displeji bude dále zobrazovat poslední položka menu zvolená uživatelem. Z menu B se displej automaticky přepne do menu A, pokud nebude po dobu 3 minut použita klávesnice. 8 L _48

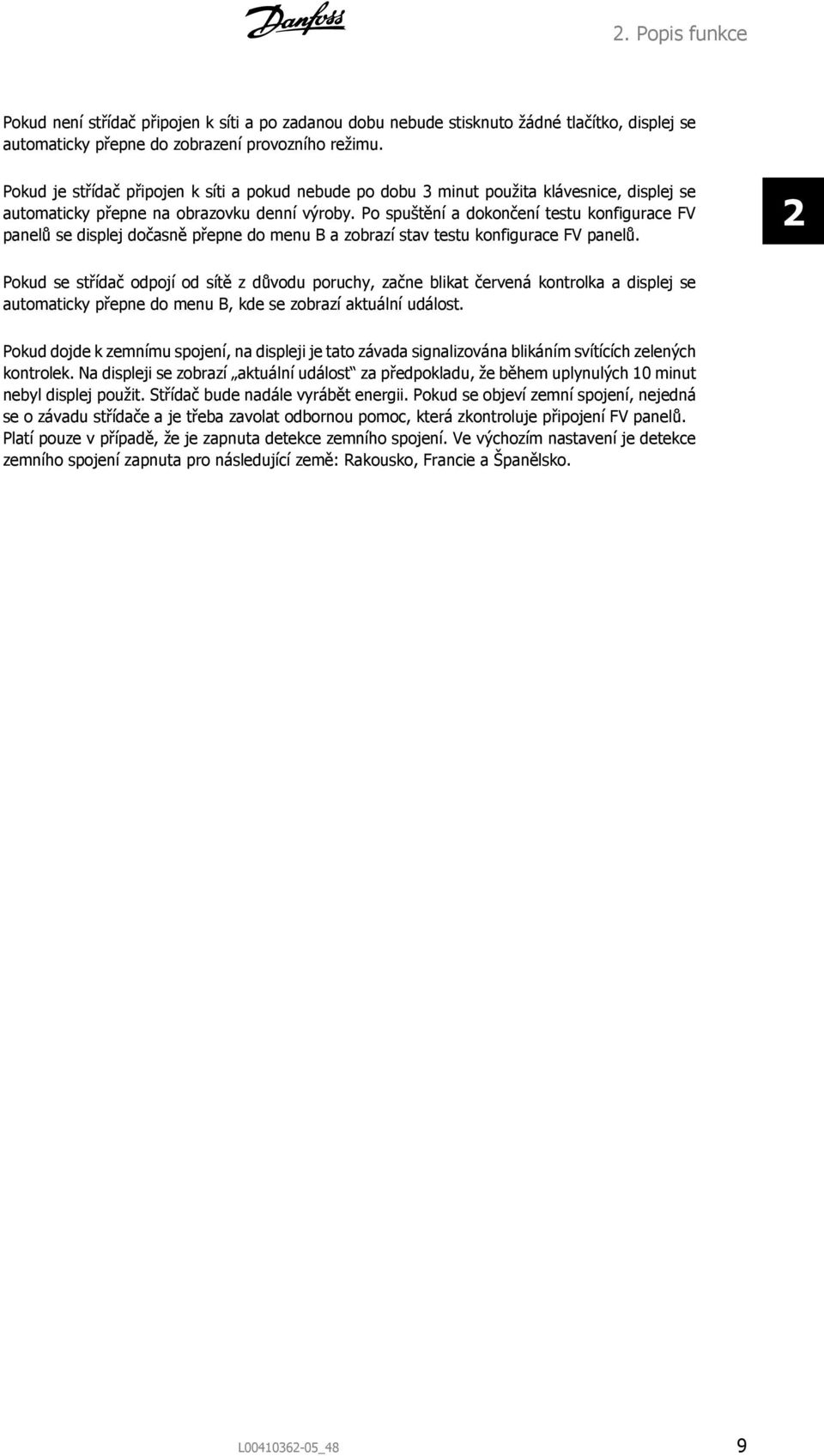

10 2. Popis funkce Pokud není střídač připojen k síti a po zadanou dobu nebude stisknuto žádné tlačítko, displej se automaticky přepne do zobrazení provozního režimu. Pokud je střídač připojen k síti a pokud nebude po dobu 3 minut použita klávesnice, displej se automaticky přepne na obrazovku denní výroby. Po spuštění a dokončení testu konfigurace FV panelů se displej dočasně přepne do menu B a zobrazí stav testu konfigurace FV panelů. 2 Pokud se střídač odpojí od sítě z důvodu poruchy, začne blikat červená kontrolka a displej se automaticky přepne do menu B, kde se zobrazí aktuální událost. Pokud dojde k zemnímu spojení, na displeji je tato závada signalizována blikáním svítících zelených kontrolek. Na displeji se zobrazí aktuální událost za předpokladu, že během uplynulých 10 minut nebyl displej použit. Střídač bude nadále vyrábět energii. Pokud se objeví zemní spojení, nejedná se o závadu střídače a je třeba zavolat odbornou pomoc, která zkontroluje připojení FV panelů. Platí pouze v případě, že je zapnuta detekce zemního spojení. Ve výchozím nastavení je detekce zemního spojení zapnuta pro následující země: Rakousko, Francie a Španělsko. L _48 9
11 3. Řešení problémů 3. Řešení problémů 3.1. Řešení problémů 3 Poznámka: Mějte na paměti, že na střídači a na elektroinstalaci smí pracovat pouze proškolení a autorizovaní pracovníci, kteří jsou dobře obeznámeni s elektrickými systémy a s bezpečnostními předpisy. V následujícím textu budeme termínem Událost označovat všechny události, která zabraňují střídači ve správné činnosti. K události může kdykoli dojít v kterékoli části instalace (v síti, ve FV panelu, v kabelu a v připojeních, ve střídači). Ne všechny události znamenají chybu střídače. Pokud FV systém nedodává do sítě el. energii dle očekávání, zkontrolujte následující body: 1. Zkontrolujte, zda je síť správně připojena ke střídači a je připravena k provozu. 2. Zkontrolujte, zda je sluneční záření dostatečné na to, aby bylo možné generovat elektrickou energii. 3. Zkontrolujte, zda není FV systém zastíněn a zda v něm nejsou uvolněné kabely nebo připojení. 4. Pokud se napětí FV panelů nepohybuje v očekávaných hodnotách, zkontrolujte instalaci FV panelů. 5. Zkontrolujte událost v menu B. Pokud bliká červená kontrolka, znamená to závadu. 6. Pokud provedete výše uvedené kontroly a nenaleznete závady, vyčkejte 15 minut, abyste zjistili, zda se jedná o trvalou závadu. 7. Jestliže FV systém nadále nedodává el. energii do sítě, zkontrolujte napětí, proud a výkon FV panelu a napětí, proud a výkon sítě v menu B. 8. Pokud se hodnoty napětí sítě nenacházejí uvnitř povoleného intervalu, požádejte o pomoc vaše komunální služby Zprávy střídače o událostech Event: U-GRID Mod. DCAC V případě události střídače začne blikat červená kontrolka. Zkontrolujte událost v menu B. Text události je krátký text popisující událost. Pokud je na displeji místo textu uvedeno identifikační číslo události, nebyl pro toto konkrétní číslo vytvořen speciální text. Tato situace může nastat v případě, pokud je software displeje starší než software střídače. Označení modulu označuje modul, který danou událost způsobil (DC1, DC2, DC3 nebo AC). 10 L _48

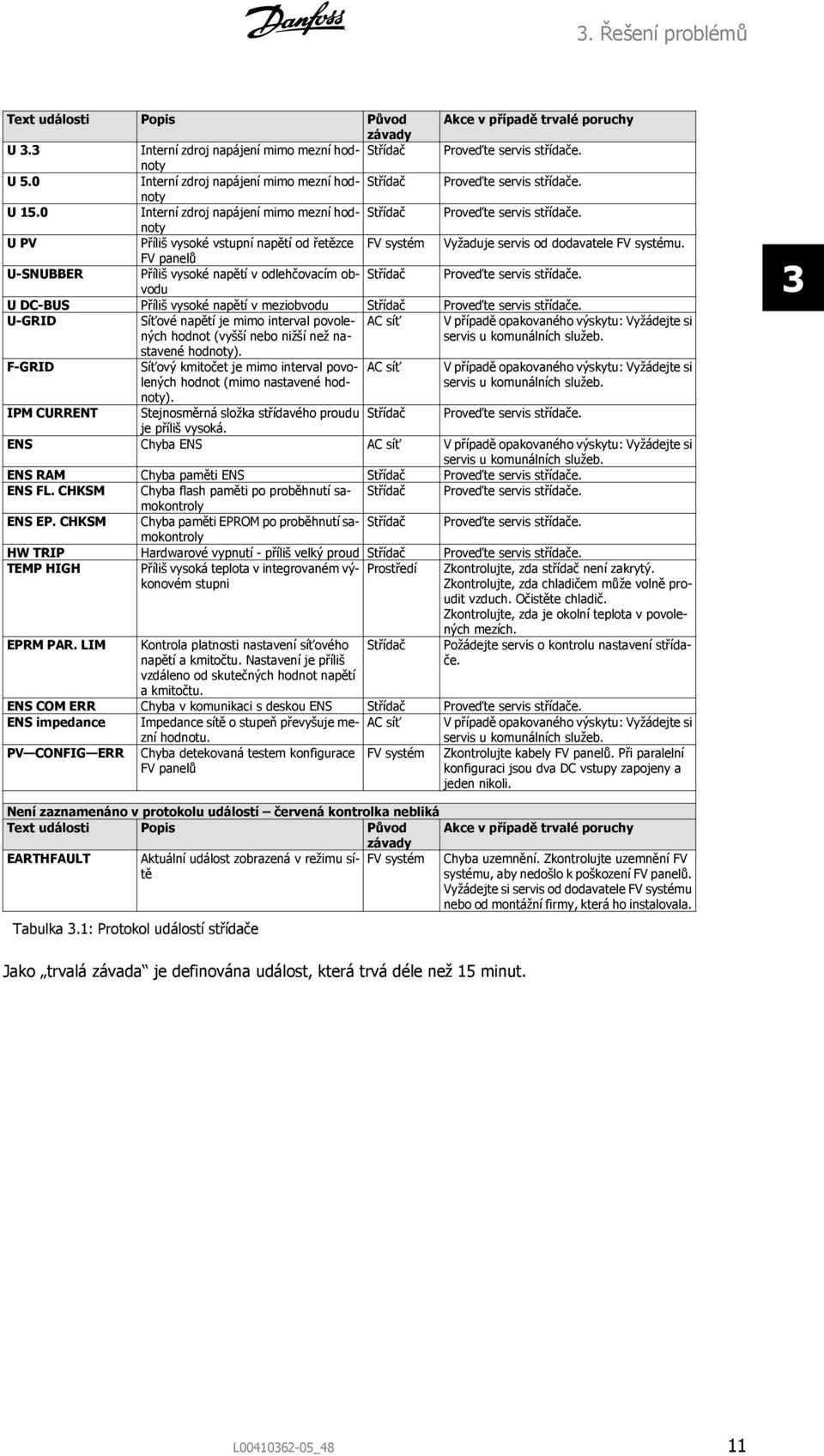

12 3. Řešení problémů Text události Popis Původ Akce v případě trvalé poruchy závady U 3.3 Interní zdroj napájení mimo mezní hodnoty Střídač Proveďte servis střídače. U 5.0 Interní zdroj napájení mimo mezní hodnoty Střídač Proveďte servis střídače. U 15.0 Interní zdroj napájení mimo mezní hodnoty Střídač Proveďte servis střídače. U PV Příliš vysoké vstupní napětí od řetězce FV systém Vyžaduje servis od dodavatele FV systému. FV panelů U-SNUBBER Příliš vysoké napětí v odlehčovacím obvodu Střídač Proveďte servis střídače. U DC-BUS Příliš vysoké napětí v meziobvodu Střídač Proveďte servis střídače. U-GRID Síťové napětí je mimo interval povolených hodnot (vyšší nebo nižší než nastavené hodnoty). AC síť V případě opakovaného výskytu: Vyžádejte si servis u komunálních služeb. F-GRID IPM CURRENT Síťový kmitočet je mimo interval povolených hodnot (mimo nastavené hodnoty). Stejnosměrná složka střídavého proudu je příliš vysoká. AC síť Střídač V případě opakovaného výskytu: Vyžádejte si servis u komunálních služeb. Proveďte servis střídače. ENS Chyba ENS AC síť V případě opakovaného výskytu: Vyžádejte si servis u komunálních služeb. ENS RAM Chyba paměti ENS Střídač Proveďte servis střídače. ENS FL. CHKSM Chyba flash paměti po proběhnutí samokontroly Střídač Proveďte servis střídače. ENS EP. CHKSM Chyba paměti EPROM po proběhnutí samokontroly Střídač Proveďte servis střídače. HW TRIP Hardwarové vypnutí - příliš velký proud Střídač Proveďte servis střídače. TEMP HIGH EPRM PAR. LIM Příliš vysoká teplota v integrovaném výkonovém stupni Kontrola platnosti nastavení síťového napětí a kmitočtu. Nastavení je příliš vzdáleno od skutečných hodnot napětí a kmitočtu. Prostředí Střídač Zkontrolujte, zda střídač není zakrytý. Zkontrolujte, zda chladičem může volně proudit vzduch. Očistěte chladič. Zkontrolujte, zda je okolní teplota v povolených mezích. Požádejte servis o kontrolu nastavení střídače. ENS COM ERR Chyba v komunikaci s deskou ENS Střídač Proveďte servis střídače. ENS impedance Impedance sítě o stupeň převyšuje mezní hodnotu. AC síť V případě opakovaného výskytu: Vyžádejte si servis u komunálních služeb. PV CONFIG ERR Chyba detekovaná testem konfigurace FV panelů FV systém Zkontrolujte kabely FV panelů. Při paralelní konfiguraci jsou dva DC vstupy zapojeny a jeden nikoli. 3 Není zaznamenáno v protokolu událostí červená kontrolka nebliká Text události Popis Původ závady EARTHFAULT Aktuální událost zobrazená v režimu sítě Tabulka 3.1: Protokol událostí střídače FV systém Akce v případě trvalé poruchy Chyba uzemnění. Zkontrolujte uzemnění FV systému, aby nedošlo k poškození FV panelů. Vyžádejte si servis od dodavatele FV systému nebo od montážní firmy, která ho instalovala. Jako trvalá závada je definována událost, která trvá déle než 15 minut. L _48 11
13 4. Údržba 4. Údržba 4.1. Údržba Normálně venkovní střídače ULX nevyžadují žádnou údržbu nebo kalibraci. Nicméně je třeba dbát na to, aby nebyly zakryty větrací otvory. 4 Aby byla zajištěna funkčnost DC přepínače, jednou ročně zapněte a vypněte všechny přepínače (desetkrát přepněte přepínač do polohy zapnuto a vypnuto), aby se kontakty očistily Čištění skříně Střídač čistěte tlakovým vzduchem nebo měkkou utěrkou nebo kartáčkem. K čištění střídače nepoužívejte vodní hadici, agresivní chemikálie, čisticí rozpouštědla nebo silné čisticí prostředky Čištění chladiče Aby byla zajištěna správná funkce a dlouhá životnost střídače, je důležité, aby mohl vzduch volně proudit kolem chladiče na zadní straně střídače a kolem ventilátoru na spodní straně střídače. Pokud nemůže vzduch volně proudit, např. kvůli usazenému prachu nebo sněhu, je třeba překážky zabraňující proudění odstranit. Chladič čistěte tlakovým vzduchem nebo měkkou utěrkou nebo kartáčkem. K čištění střídače nepoužívejte vodní hadici, agresivní chemikálie, čisticí rozpouštědla nebo silné čisticí prostředky. Během provozu může teplota chladiče dosáhnout i více než 70 C. Pokud byste se dotknuli takto zahřátých komponent, mohli byste si přivodit vážné zranění! Poznámka: Střídač nezakrývejte. 12 L _48
14 Danfoss Solar Inverters A/S Ulsnaes 1 DK-6300 Graasten Denmark Tel: Fax: solar-inverters@danfoss.com Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved. Rev. date Lit. No. L _48
