1 MAKING MODERN LIVING POSSIBLE SOLAR INVERTERS Návod k instalaci Danfoss SolarApp DLX Série Střídače s integrovaným ConnectSmart

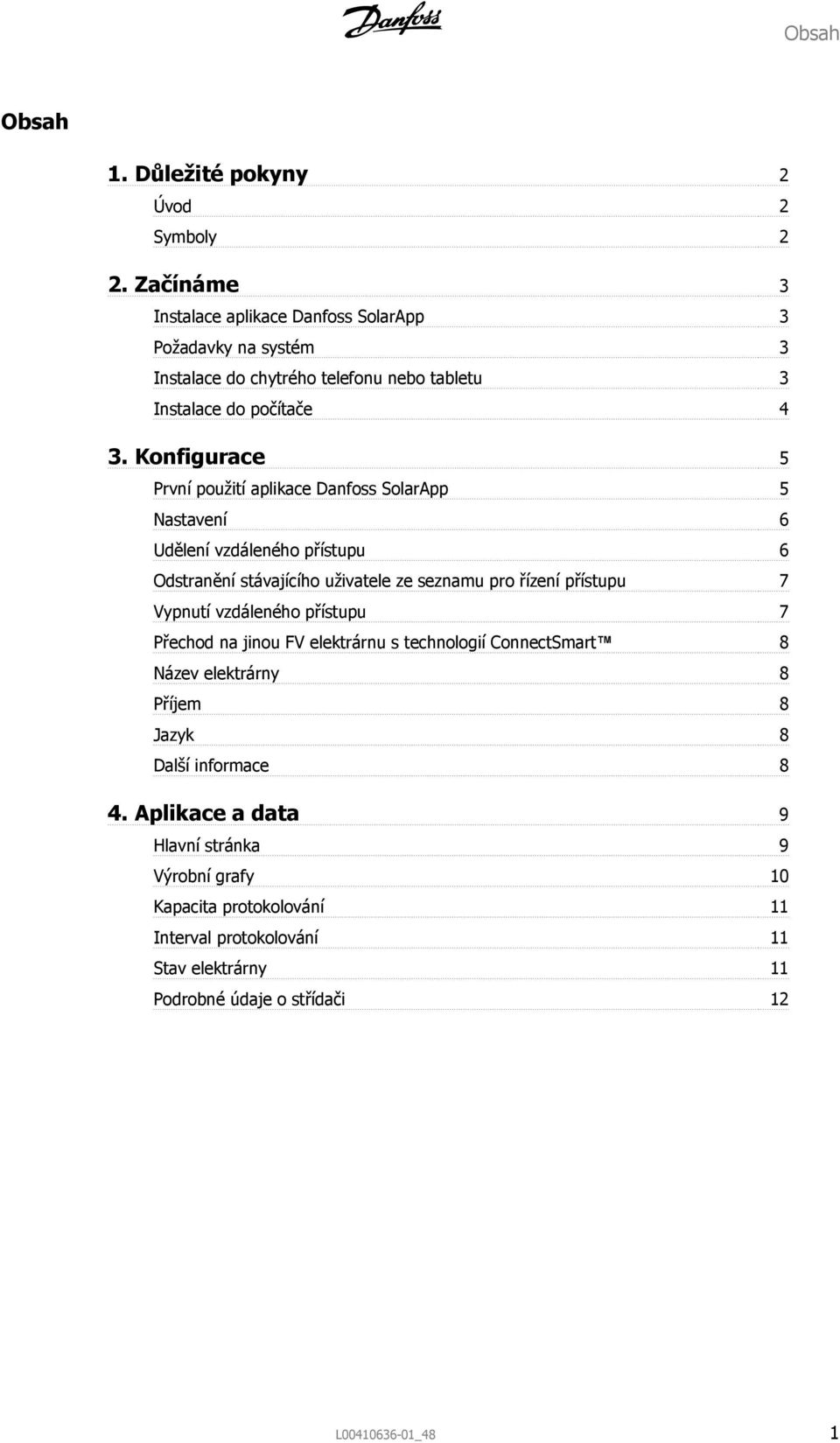

2 Obsah Obsah 1. Důležité pokyny 2 Úvod 2 Symboly 2 2. Začínáme 3 Instalace aplikace Danfoss SolarApp 3 Požadavky na systém 3 Instalace do chytrého telefonu nebo tabletu 3 Instalace do počítače 4 3. Konfigurace 5 První použití aplikace Danfoss SolarApp 5 Nastavení 6 Udělení vzdáleného přístupu 6 Odstranění stávajícího uživatele ze seznamu pro řízení přístupu 7 Vypnutí vzdáleného přístupu 7 Přechod na jinou FV elektrárnu s technologií ConnectSmart 8 Název elektrárny 8 Příjem 8 Jazyk 8 Další informace 8 4. Aplikace a data 9 Hlavní stránka 9 Výrobní grafy 10 Kapacita protokolování 11 Interval protokolování 11 Stav elektrárny 11 Podrobné údaje o střídači 12 L _48 1

3 1. Důležité pokyny 1 1. Důležité pokyny 1.1. Úvod Tento návod k instalaci obsahuje informace o použití aplikace Danfoss SolarApp v přímém spojení se střídačem. Aplikace Danfoss SolarApp komunikuje a podporuje napřímo jeden střídač bez použití rozhraní jednotky CLX. Při použití rozhraní jednotky CLX může aplikace Danfoss SolarApp zobrazit několik střídačů v jedné instalaci FV systému jako jednu elektrárnu. Tento dokument obsahuje informace o verzi aktuální v době tisku. Společnost Danfoss si vyhrazuje právo provádět změny z důvodu zavedení nových funkcí a vylepšení. Názvy produktů a společností uvedené v dokumentu mohou být registrovanými ochrannými značkami příslušných vlastníků. Zřeknutí se odpovědnosti Všechny zobrazené hodnoty jsou založeny na datech střídače a nejsou právně závazné Symboly Důležité informace jsou v této příručce označovány následujícími symboly: Symbol Upozornění upozorňuje na nebezpečí poškození komponent nebo ohrožení osob v případě, že nebude věnována pozornost uvedeným informacím. Tomuto typu informace je třeba věnovat pozornost vždy. Symbol Poznámka označuje doplňkové informace ohledně zlepšení provozních procesů a také tipy pro uživatele. 2 L _48

4 2. Začínáme 2. Začínáme 2.1. Instalace aplikace Danfoss SolarApp Požadavky na systém Aplikaci Danfoss SolarApp je možné používat v chytrém telefonu, tabletu nebo prostřednictvím internetového prohlížeče v počítači. Podporovány jsou chytré telefony a tablety s operačními systémy ios (Apple) a Android. V případě modulu plug-in pro prohlížeč v počítači je nutné použít prohlížeč Firefox nebo Internet Explorer. Operační systémy Verze ios Min. verze 5.0+ Android Min. verze 3.0+ Windows, Mac OS X a Linux Internet Explorer: Min. verze 9 Firefox: Min. verze 9 Tabulka 2.1: Požadavky na systém Instalace do chytrého telefonu nebo tabletu 1. Stáhněte aplikaci Danfoss SolarApp z Google Play (dříve Android Market) nebo z App- Store. 2. Spusťte aplikaci. 3. Buď se přihlaste ke stávajícímu účtu nebo vytvořte nový účet: 3.1 Zadejte ovou adresu a heslo. 3.2 Klepněte na tlačítko Create Account (Vytvořit účet). 3.3 Obdržíte ověřovací Klepněte na odkaz v ověřovacím u. 4. Vraťte se do aplikace Danfoss SolarApp a klepněte na tlačítko Sign In (Přihlásit). Přihlaste se pomocí nově vytvořeného účtu. Obrázek 2.1: Přihlašovací obrazovka příklad pro iphone L _48 3

5 2. Začínáme 2 Zapněte automatické přihlášení, pokud se chcete automaticky přihlásit při každém spuštění aplikace Danfoss SolarApp. 5. Po přihlášení budete přesměrováni na stránku jednotky Discovery. Další podrobnosti naleznete v části Konfigurace, První použití aplikace Danfoss SolarApp Instalace do počítače 1. Přejděte na download.clx.danfoss.com a stáhněte si modul plug-in prohlížeče dle pokynů. 2. Po nainstalování modulu a vytvoření účtu zadejte do adresního řádku prohlížeče adresu FV elektrárny: seriove_cislo.clx.danfoss.com. Formát sériového čísla je sestaven tak, že prvních 8 číslic představuje verzi střídače a dále každá verze střídače má vlastní katalogové číslo (které se také nachází na výrobním štítku střídače): - DLX F DLX F DLX F DLX F0200 Příklad výrobního štítku střídače: Obrázek 2.2: Typový štítek Podle příkladu na obrázku 2.2 bychom tedy do webového prohlížeče zadali adresu 139F clx.danfoss.com, která prostřednictvím modulu plug-in webového prohlížeče poskytne aplikaci Danfoss SolarApp přímý přístup ke střídači. 3. Postupujte dle pokynů a přihlaste se ke stávajícímu účtu nebo vytvořte nový účet: 3.1 Zadejte ovou adresu a heslo. 3.2 Klepněte na tlačítko Create Account (Vytvořit účet). 3.3 Obdržíte ověřovací Klepněte na odkaz v ověřovacím u a přihlaste se. 4. Otevře se hlavní stránka aplikace Danfoss SolarApp. Pokud se tak nestane, podívejte se do kapitoly Konfigurace. 4 L _48

6 3. Konfigurace 3. Konfigurace 3.1. První použití aplikace Danfoss SolarApp Důležité! Střídač musí být připojen přes své rozhraní Ethernet k síťovému směrovači se správnou konfigurací sítě. Podrobnější informace o instalaci a konfiguraci střídače naleznete v návodech k příslušným střídačům. 3 Před pokračováním konfigurace zajistěte, aby bylo zařízení připojeno ke stejné lokální síti jako střídač. Po nainstalování a vytvoření profilu se zobrazí stránka Discovery. Stránka je kdykoli dostupná prostřednictvím [Nastavení Vzdálený přístup Hledat místní zařízení]. Zde jsou uvedeny všechny dostupné střídače. Obrázek 3.1: Stránka Discovery Když je zařízení připojeno ke stejné lokální síti jako střídač, zobrazí se adresa střídače. Klepnutím na adresu představující dostupný střídač (na obrázku označeno červenou šipkou) zobrazíte hlavní stránku aktuálního střídače. Současně se střídač nakonfiguruje pro vzdálený přístup od aktuálního uživatele. Další uživatele je možné přidat postupem uvedeným v části Nastavení, Udělení vzdáleného přístupu. Podrobný popis samotné aplikace Danfoss SolarApp naleznete v kapitole Aplikace a data. Nastavte úvodní stránku aplikace Danfoss SolarApp jako domovskou stránku nebo záložku, kterou budete moci používat v počítači nebo prostřednictvím internetového prohlížeče. L _48 5

7 3. Konfigurace 3.2. Nastavení 3 Odkaz na menu nastavení je umístěn v pravém dolním rohu hlavní stránky aplikace Danfoss SolarApp (viz obr. v části Hlavní stránka). Prostřednictvím menu nastavení je možné provádět následující konfigurace: Vzdálený přístup: - Udělit vzdálený přístup, zobrazit adresu střídače nebo nastavit jiný střídač jako výchozí. - Vyhledat lokální střídač. - Přejít na jinou FV elektrárnu s technologií ConnectSmart. - Zobrazit historii předchozích přístupů k FV elektrárnám s technologií ConnectSmart. - Změnit seznam pro řízení přístupu. - Zobrazit přihlašovací obrazovku. Nakonfigurovat název elektrárny. Nakonfigurovat nastavení pro příjem. Změnit výchozí jazyk nastavení. Všechny možnosti konfigurace jsou podrobně popsány v dalším textu. Obrázek 3.2: Nastavení Udělení vzdáleného přístupu Vzdálený přístup ke střídači je řízen prostřednictvím seznamu pro řízení přístupu. Uživatel, který provedl počáteční konfiguraci střídače, je vždy do seznamu pro vzdálený přístup přidán automaticky. Ve výchozím nastavení je vzdálený přístup zapnutý. 6 L _48

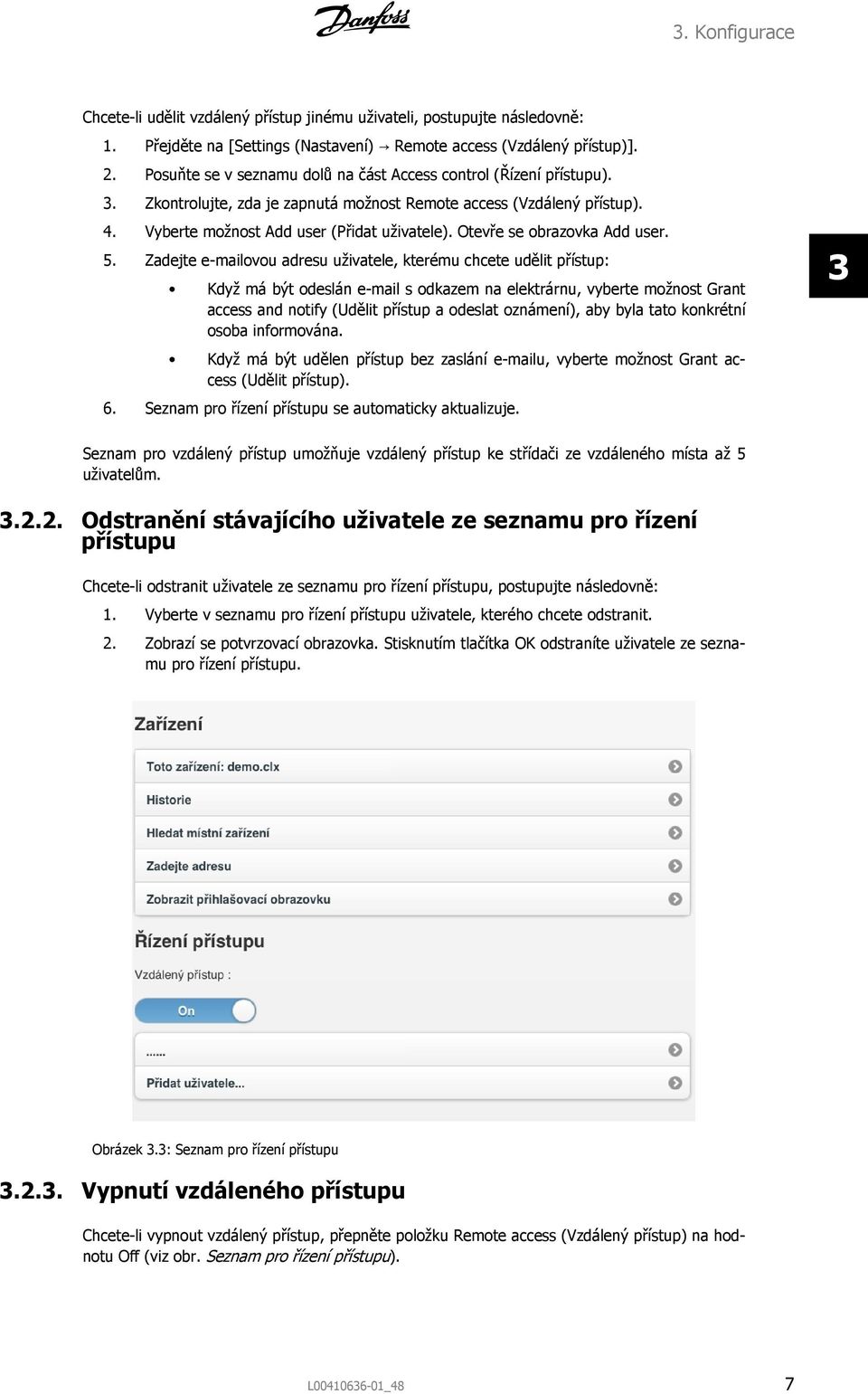

8 3. Konfigurace Chcete-li udělit vzdálený přístup jinému uživateli, postupujte následovně: 1. Přejděte na [Settings (Nastavení) Remote access (Vzdálený přístup)]. 2. Posuňte se v seznamu dolů na část Access control (Řízení přístupu). 3. Zkontrolujte, zda je zapnutá možnost Remote access (Vzdálený přístup). 4. Vyberte možnost Add user (Přidat uživatele). Otevře se obrazovka Add user. 5. Zadejte ovou adresu uživatele, kterému chcete udělit přístup: Když má být odeslán s odkazem na elektrárnu, vyberte možnost Grant access and notify (Udělit přístup a odeslat oznámení), aby byla tato konkrétní osoba informována. Když má být udělen přístup bez zaslání u, vyberte možnost Grant access (Udělit přístup). 6. Seznam pro řízení přístupu se automaticky aktualizuje. 3 Seznam pro vzdálený přístup umožňuje vzdálený přístup ke střídači ze vzdáleného místa až 5 uživatelům Odstranění stávajícího uživatele ze seznamu pro řízení přístupu Chcete-li odstranit uživatele ze seznamu pro řízení přístupu, postupujte následovně: 1. Vyberte v seznamu pro řízení přístupu uživatele, kterého chcete odstranit. 2. Zobrazí se potvrzovací obrazovka. Stisknutím tlačítka OK odstraníte uživatele ze seznamu pro řízení přístupu. Obrázek 3.3: Seznam pro řízení přístupu Vypnutí vzdáleného přístupu Chcete-li vypnout vzdálený přístup, přepněte položku Remote access (Vzdálený přístup) na hodnotu Off (viz obr. Seznam pro řízení přístupu). L _48 7

9 3. Konfigurace Když je seznam pro řízení přístupu prázdný, nebo je vzdálený přístup vypnutý nastavením na hodnotu Off, střídač bude komunikovat s aplikací Danfoss SolarApp pouze v místní síti Přechod na jinou FV elektrárnu s technologií ConnectSmart Chcete-li přejít na jinou FV elektrárnu s technologií ConnectSmart, postupujte následovně: 1. Přejděte na [Settings (Nastavení) Remote access (Vzdálený přístup) Enter address (Zadat adresu)]. 2. Zadejte adresu elektrárny, ke které chcete přejít. Jakmile se adresa uloží, elektrárna bude použita jako výchozí elektrárna, ke které se aplikace Danfoss po spuštění připojí. Prostřednictvím položky menu historie se snadno vrátíte zpět k předchozím navštíveným elektrárnám Název elektrárny Příjem Jazyk Název elektrárny (Plant name) se zobrazuje na hlavní stránce aplikace Danfoss SolarApp. Název lze změnit na uživatelem definovaný a může obsahovat maximálně 30 znaků. Je možné používat speciální znaky a mezery. Chcete-li změnit měnu a cenu za kwh, přejděte na [Settings (Nastavení) Revenue (Příjem)]. V současnosti lze vybrat měny Euro, DKK, USD a GBP. Na stránce nastavení lze pomocí položky Language nastavit aplikaci pro požadovaný jazyk Další informace Pod položkou About se zobrazí sériové číslo a MAC adresa spolu s verzí softwaru a hardwaru střídače. 8 L _48

10 4. Aplikace a data 4. Aplikace a data 4.1. Hlavní stránka Při spuštění aplikace Danfoss SolarApp po počátečním nakonfigurování, buď v chytrém telefonu, tabletu nebo pomocí počítače a modulu plug-in prohlížeče, se zobrazí následující hlavní stránka: 4 Obrázek 4.1: Hlavní stránka na tabletu Po několika minutách od zapnutí střídače se na hlavní stránce zobrazí správné hodnoty (počáteční shromáždění dat chvíli trvá). Na hlavní stránce se zobrazují veškeré důležité údaje o výrobě elektrárny včetně uživatelem definovaného názvu elektrárny a nastavení aktuálního data a času. Informace o konfiguraci najdete v částech Nastavení. Z hlavní stránky je možné přejít na stránky s podrobnějšími informacemi klepnutím na jednotlivé kruhy a odkazy (popis se vztahuje na hlavní stránku při použití tabletu nebo počítače): Klepnutím na kruh Zobrazení výroby (velký kruh vlevo) zobrazíte grafy s údaji o výrobě (viz část Výrobní grafy). Klepnutím na kruh Zobrazení stavu (horní kruh vpravo) zobrazíte podrobný stav střídače a výstupní výkon (viz část Stav elektrárny). V dolním pravém kruhu se zobrazí, kolik emisí CO2 elektrárna ušetřila ve srovnání se standardní výrobou el. energie. Nepřesměruje vás na stránku, ale pomocí příkazu Toggle (Přepnout) lze přepínat mezi celkovou úsporou CO2 a celkovým příjmem. L _48 9

11 4. Aplikace a data Klepnutím na odkaz Settings (Nastavení) (v pravém dolním rohu) přejdete na podrobné nastavení (viz část Nastavení). Nastavení výpočtu příjmu se konfigurují pomocí položek [Settings (Nastavení) Revenue (Příjem)]. Emisní hodnoty CO2 přicházejí přímo ze střídače Výrobní grafy První graf zobrazuje denní výrobu střídače (výkon versus hodina dne). Přejetím po grafu zobrazíte různé dny. Při použití aplikace Danfoss SolarApp v tabletu nebo internetovém prohlížeči se zobrazí navigační šipky. Obrázek 4.2: Denní výroba Měsíční a roční grafy zobrazíte klepnutím na tlačítka v dolní části stránky. Když se dotknete grafu a podržíte ho, zobrazí se okno s podrobnostmi o daném bodu. Tlačítkem menu Total zobrazíte celkovou výrobu, příjem a úsporu CO2 ve formě seznamu pro celou elektrárnu. 10 L _48

12 4. Aplikace a data 4 Obrázek 4.3: Roční výroba Kapacita protokolování Střídač má následující kapacitu protokolování: Podrobné údaje o střídači: 100 dnů Souhrnná výroba elektrárny: 12 měsíců Souhrnná roční výroba: 30 let Interval protokolování Střídač zaznamenává podrobná data každých 15 minut Stav elektrárny Na této stránce je zobrazen aktuální stav střídače společně s názvem, výkonem (ve vztahu k výkonové třídě daného střídače) a režimem provozu. L _48 11

13 4. Aplikace a data 4 Obrázek 4.4: Stav Název střídače je načten přímo ze střídače. Název není možné pomocí aplikace Danfoss SolarApp změnit. Chcete-li změnit název střídače, podívejte se do návodu ke střídači Podrobné údaje o střídači Chcete-li zobrazit podrobné údaje o výrobě připojeného střídače, vyberte název daného střídače (viz obr., označený červenou šipkou). Následně se otevře okno s podrobnými údaji o střídači. Zobrazí se následující údaje: Název Jednotka Popis Název střídače - Zobrazuje název střídače. Výrobní číslo - Výrobní číslo střídače. Výstupní výkon W Aktuální výstupní výkon. Dnešní produkce kwh Dnešní výroba. Provozní režim - Aktuální provozní režim střídače. Poslední událost - Zde se zobrazí poslední událost střídače. Napětí sítě pro jednotlivé fáze V Aktuální síťové napětí měřené střídačem. Pro jednotlivé fáze (počet fází, podle typu střídače) (AC strana). Proud sítě pro jednotlivé fáze A Síťový proud naměřený střídačem. Pro jednotlivé fáze (počet fází, podle typu střídače) (AC strana). Kmitočet sítě pro jednotlivé fáze Hz Napětí sítě naměřené střídačem. Pro jednotlivé fáze (počet fází, podle typu střídače) (AC strana). FV napětí pro jednotlivé FV vstupy V Zde se zobrazí FV napětí naměřené střídačem pro jednotlivé FV vstupy (DC strana). FV proud pro jednotlivé FV vstupy A Zde se zobrazí FV proud naměřený střídačem pro jednotlivé FV vstupy (DC strana). Nastavení hladiny výkonu % Když je omezen aktuální výstupní výkon střídače, zde se zobrazí příslušná hodnota. Tabulka 4.1: Podrobné údaje o střídači 12 L _48
