1 MAKING MODERN LIVING POSSIBLE Danfoss CLX Home Instalační příručka SOLAR INVERTERS

2 Obsah Obsah 1. Úvod 2 Bezpečnostní pokyny 2 Popis výrobku 3 Obsah balení 4 2. Instalace 5 Instalace jednotky CLX Home 5 Montáž 5 Instalace aplikace Danfoss SolarApp 5 Požadavky na systém 5 Instalace do chytrého telefonu nebo tabletu 5 Instalace modulu plug-in prohlížeče 6 3. Konfigurace 8 První použití aplikace Danfoss SolarApp 8 Nastavení 8 Udělení vzdáleného přístupu 9 Odstranění stávajícího uživatele ze seznamu pro řízení přístupu 10 Vypnutí vzdáleného přístupu 10 Přechod k jiné elektrárně monitorované jednotkou CLX 10 Název elektrárny 11 Emise CO2 11 Příjem 11 Konfigurace data a času 11 Jazyk 11 O produktu 11 Ukládání na portál CLX Portal 11 Aktualizace firmwaru jednotky CLX Home Aplikace a data 12 Hlavní stránka 12 Výrobní grafy 13 Kapacita protokolování 14 Interval protokolování 14 Stav elektrárny 14 Podrobné údaje o střídači Technické údaje Řešení problémů a Časté dotazy 17 Řešení problémů a Časté dotazy 17 L _48 1

3 1. Úvod 1 1. Úvod 1.1. Bezpečnostní pokyny Čtenář musí být důvěrně obeznámen s pravidly a předpisy platícími pro elektrická zařízení a jejich připojení k veřejné el. síti. Zvláštní pozornost je třeba věnovat obecným bezpečnostním předpisům pro práci na elektroinstalaci. Dodržujte níže uvedené bezpečnostní pokyny, abyste zabránili úrazu či poškození připojeného zařízení. Kontakt s elektricky vodivými částmi může být životu nebezpečný i poté, co jsou odpojeny od el. sítě. Nepřipojujte zařízení k el. síti před instalací. Zařízení smí být instalováno pouze v chráněném nebo suchém prostředí. Pro přístup do krytí nepoužívejte kovové, špičaté nebo ostré předměty. Kabely a svorky je třeba chránit před okolním prostředím. El. zástrčka musí být přístupná. Servis smí provádět pouze kvalifikovaný personál. Zařízení smí být provozováno pouze se jmenovitými napájecími napětími. Balení obsahuje vhodný zdroj napájení Úvod Poznámka: Dodržujte pokyny výrobce týkající se zacházení se zdroji napájení (zvláště s přepínacími jednotkami). Dodržujte pokyny výrobce týkající se zacházení se střídači. V tomto dokumentu je popsán způsob konfigurace výrobku CLX Home pro použití se solárním střídačem Danfoss k monitorování max. 3 střídačů DLX, ULX, TLX, TLX+, TLX Pro, TLX Pro+, FLX nebo FLX Pro *) omocí chytrého telefonu, tabletu nebo prohlížeče v počítači. *) Pouze modely TLX Pro, TLX Pro+ a FLX Pro, jestliže jsou střídače připojeny prostřednictvím rozhraní RS-485 a nepoužívají koncepci master/podřízený. Postup instalace a konfigurace jednotky CLX Home: Připojte jednotku CLX Home ke střídači a k Internetu (bezpečně za bránu firewall, aniž byste ji konfigurovali). Nainstalujte aplikaci Danfoss SolarApp. Zadejte ovou adresu a postupujte podle popisu instalace u aplikace Danfoss SolarApp. Podrobnosti naleznete v kap. 2. Po dokončení těchto kroků můžete začít monitorovat elektrárnu z jakéhokoli místa na světě. Poznámka: Všechny zobrazené hodnoty jsou založeny na datech střídače a nejsou právně závazné. 2 L _48

4 1. Úvod Poznámka: Za účelem servisu jednotky CLX Home se mohou k jednotce CLX Home připojit externí pracovníci a získat data o výrobě Popis výrobku AA Obrázek 1.1: Jednotka CLX Home Připojení Legenda 1 Zdroj napájení s kruhovým konektorem (9 V DC) 2 Port Ethernet pro připojení k síti LAN 3 & 4 RS-485 pro připojení k síti střídačů AA Obrázek 1.2: Jednotka CLX Home LED diody LED diody LED 1 zelená - napájení zapnuto LED 2 červená - bliká červeně - ConnectSmart funguje správně. LED 3 žlutá - CLX Home funguje správně. LED 4 zelená - CLX Home je připojena k solárnímu střídači. L _48 3

5 1. Úvod Obsah balení Balení obsahuje následující položky: CLX Home Instalační příručka střídače Zdroj napájení Zakončovací členy RJ-45 pro ukončení sítě střídačů RS-485 Kabel Ethernet (standardní síťový kabel): RJ-45 cat 5e, pro připojení jednotky CLX Home k internetovému směrovači 4 L _48

6 2. Instalace 2. Instalace 2.1. Instalace jednotky CLX Home 2 Nainstalujte jednotku CLX Home následujícím postupem: 1. Připojte zdroj napájení k jednotce a k el. síti. 2. Připojte kabel Ethernet k jednotce CLX Home a ke střídači nebo síťovému směrovači. 3. Zapojte konektor RJ-45 do jedné ze dvou zdířek RJ-45 RS-485 na jednotce CLX Home. 4. Pomocí síťového kabelu RJ-45 (není součástí dodávky) (požadován síťový kabel min. kategorie 5e, stíněná kroucená dvoulinka) zapojte střídač do volné zdířky RJ-45 na jednotce CLX Home. 5. Pokud je potřeba připojit více než jeden střídač, připojte střídače k rozhraní RS-485 v lineárním uspořádání (podle typu střídače, podívejte se do návodu k příslušnému střídači). 6. Sběrnici střídače zakončete na vzdáleném konci druhým zakončovacím členem RJ-45 (součást balení) (podrobnosti najdete v návodu k příslušnému střídači). Různé typy střídačů jsou zakončeny různým způsobem Montáž Poznámka: Pro počáteční konfiguraci je důležité, aby byl počítač, tablet nebo chytrý telefon (s nainstalovanou aplikací Danfoss SolarApp) připojen ke stejné lokální síti jako jednotka CLX Home. Pokud má být jednotka CLX Home nakonfigurována pomocí chytrého telefonu nebo tabletu, internetový směrovač musí podporovat připojení WiFi. Jednotka CLX Home se montuje buď na stěnu pomocí dvou 3mm vrutů (nejsou obsaženy v balení), nebo může být položená na stole Instalace aplikace Danfoss SolarApp Požadavky na systém Aplikaci Danfoss SolarApp je možné používat v chytrém telefonu, tabletu nebo prostřednictvím internetového prohlížeče v počítači. Podporovány jsou chytré telefony a tablety s operačními systémy ios (Apple) a Android. V případě modulu plug-in pro prohlížeč v počítači je nutné použít prohlížeč Firefox nebo Internet Explorer. Operační systémy Verze ios Min. verze 5.0+ Android Min. verze 3.0+ Windows, Mac OS X a Linux Internet Explorer: Min. verze 9 Firefox: Min. verze 9 Tabulka 2.1: Požadavky na systém Instalace do chytrého telefonu nebo tabletu 1. Stáhněte aplikaci Danfoss SolarApp z Google Play (dříve Android Market) nebo z App- Store. L _48 5

7 2. Instalace 2. Spusťte aplikaci. 3. Buď se přihlaste ke stávajícímu účtu nebo vytvořte nový účet: Zadejte ovou adresu a heslo. 3.2 Klepněte na tlačítko Create Account (Vytvořit účet). 3.3 Obdržíte ověřovací Klepněte na odkaz v ověřovacím u. 4. Vraťte se do aplikace Danfoss SolarApp a klepněte na tlačítko Sign In (Přihlásit). Přihlaste se pomocí nově vytvořeného účtu. Obrázek 2.1: Přihlašovací obrazovka příklad pro iphone Poznámka: Zapněte automatické přihlášení, pokud se chcete automaticky přihlásit při každém spuštění aplikace Danfoss SolarApp. 5. Po přihlášení budete přesměrováni na stránku jednotky Discovery. Další podrobnosti naleznete v části Konfigurace, První použití aplikace Danfoss SolarApp Instalace modulu plug-in prohlížeče 1. Přejděte na to a stáhněte si modul plug-in prohlížeče dle pokynů. 2. Po nainstalování modulu a vytvoření účtu zadejte adresu FV elektrárny: seriove_cislo.clx.danfoss.com. Formát sériového čísla je následující: prvních 8 číslic označuje HW verzi CLX Series a každá jednotka CLX má jinou verzi HW: - CLX Standard: 139F CLX Standard GM: 139F CLX Home GM: 139F0193 Zbývající číslice jsou uvedeny na štítku na zadní straně jednotky CLX (viz obrázek): 6 L _48

8 2. Instalace 2 Obrázek 2.2: Typový štítek Na příkladu typového štítku je zobrazena jednotka CLX Standard GM: adresa pro zadání do webového prohlížeče bude: 139F P222.clx.danfoss.com. 3. Postupujte dle pokynů a přihlaste se ke stávajícímu účtu nebo vytvořte nový účet: 3.1 Zadejte ovou adresu a heslo. 3.2 Klepněte na tlačítko Create Account (Vytvořit účet). 3.3 Obdržíte ověřovací Klepněte na odkaz v ověřovacím u a přihlaste se. 4. Otevře se hlavní stránka aplikace Danfoss SolarApp. Pokud se tak nestane, podívejte se do kapitoly Konfigurace. L _48 7

9 3. Konfigurace 3. Konfigurace 3.1. První použití aplikace Danfoss SolarApp 3 Poznámka: Před pokračováním konfigurace zajistěte, aby bylo zařízení připojeno ke stejné lokální síti jako jednotka CLX. Po nainstalování a vytvoření profilu se zobrazí stránka Discovery. Stránka je kdykoli dostupná prostřednictvím [Nastavení Vzdálený přístup Hledat místní zařízení]. Zde jsou uvedeny všechny dostupné jednotky CLX. Obrázek 3.1: Stránka Discovery Když je zařízení připojeno ke stejné lokální síti jako jednotka CLX, zobrazí se adresa jednotky CLX. Klepnutím na adresu představující dostupnou jednotku CLX (na obrázku označeno červenou šipkou) zobrazíte hlavní stránku aktuální jednotky CLX. Současně se jednotka CLX nakonfiguruje pro vzdálený přístup od aktuálního uživatele. Další uživatele je možné přidat postupem uvedeným v části Nastavení, Udělení vzdáleného přístupu. Podrobný popis samotné aplikace Danfoss SolarApp naleznete v kap. 4, Aplikace a data. Poznámka: Nastavte úvodní stránku aplikace Danfoss SolarApp jako domovskou stránku nebo záložku, kterou budete moci používat v počítači nebo prostřednictvím internetového prohlížeče Nastavení Odkaz na menu nastavení je umístěn v pravém dolním rohu hlavní stránky aplikace Danfoss SolarApp (viz obr. v části Hlavní stránka). Prostřednictvím menu nastavení je možné provádět následující konfigurace: Vzdálený přístup: 8 L _48

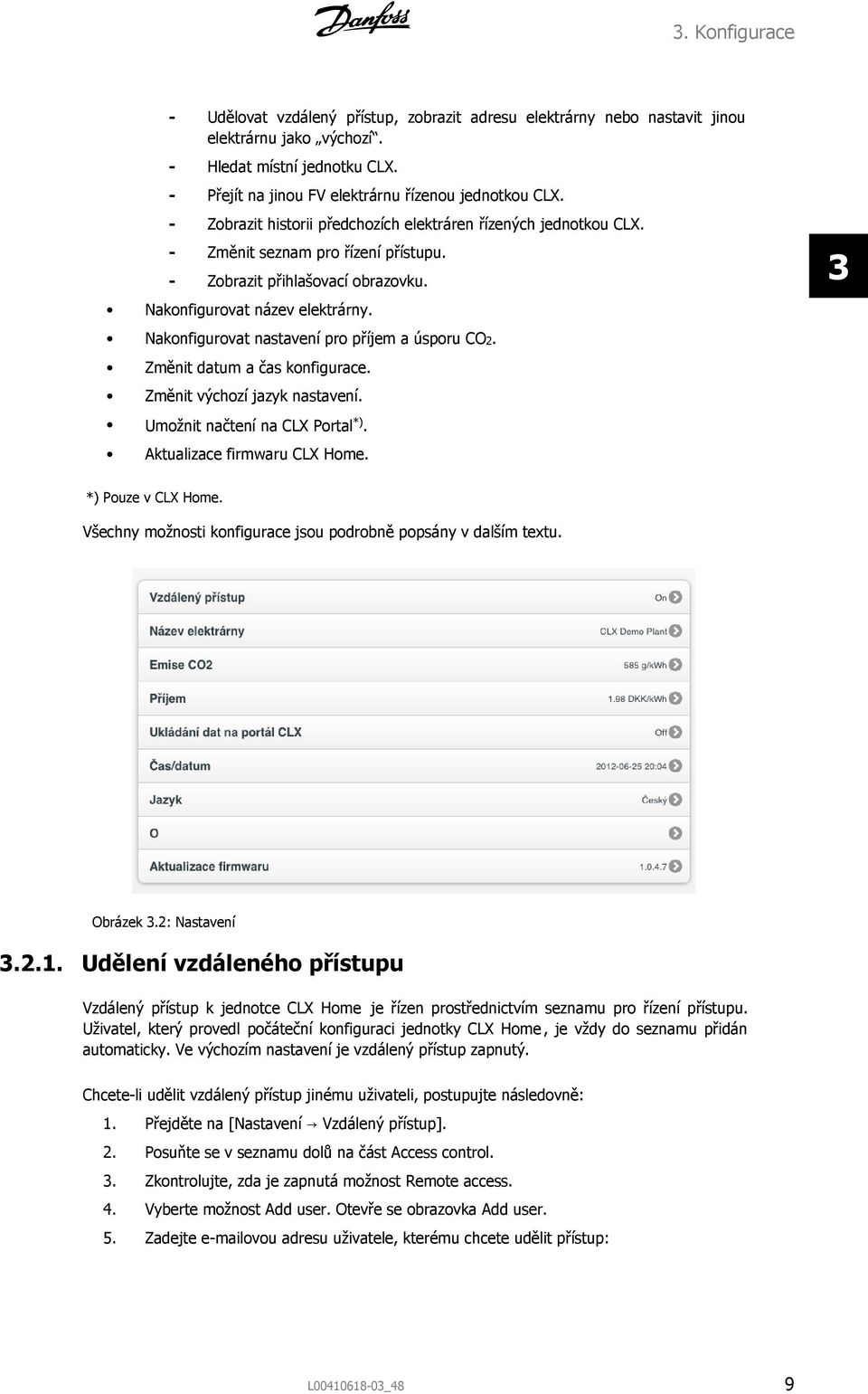

10 3. Konfigurace - Udělovat vzdálený přístup, zobrazit adresu elektrárny nebo nastavit jinou elektrárnu jako výchozí. - Hledat místní jednotku CLX. - Přejít na jinou FV elektrárnu řízenou jednotkou CLX. - Zobrazit historii předchozích elektráren řízených jednotkou CLX. - Změnit seznam pro řízení přístupu. - Zobrazit přihlašovací obrazovku. Nakonfigurovat název elektrárny. Nakonfigurovat nastavení pro příjem a úsporu CO2. Změnit datum a čas konfigurace. Změnit výchozí jazyk nastavení. Umožnit načtení na CLX Portal *). Aktualizace firmwaru CLX Home. 3 *) Pouze v CLX Home. Všechny možnosti konfigurace jsou podrobně popsány v dalším textu. Obrázek 3.2: Nastavení Udělení vzdáleného přístupu Vzdálený přístup k jednotce CLX Home je řízen prostřednictvím seznamu pro řízení přístupu. Uživatel, který provedl počáteční konfiguraci jednotky CLX Home, je vždy do seznamu přidán automaticky. Ve výchozím nastavení je vzdálený přístup zapnutý. Chcete-li udělit vzdálený přístup jinému uživateli, postupujte následovně: 1. Přejděte na [Nastavení Vzdálený přístup]. 2. Posuňte se v seznamu dolů na část Access control. 3. Zkontrolujte, zda je zapnutá možnost Remote access. 4. Vyberte možnost Add user. Otevře se obrazovka Add user. 5. Zadejte ovou adresu uživatele, kterému chcete udělit přístup: L _48 9

11 3. Konfigurace Když má být odeslán s odkazem na elektrárnu, vyberte možnost Grant access and notify, aby byla tato konkrétní osoba informována. Když má být udělen přístup bez zaslání u, vyberte možnost Grant access. 6. Seznam pro řízení přístupu se automaticky aktualizuje. 3 Seznam pro vzdálený přístup umožňuje vzdálený přístup k jednotce CLX Home ze vzdáleného místa až 6 uživatelům Odstranění stávajícího uživatele ze seznamu pro řízení přístupu Chcete-li odstranit uživatele ze seznamu pro řízení přístupu, postupujte následovně: 1. Vyberte v seznamu pro řízení přístupu uživatele, kterého chcete odstranit. 2. Zobrazí se potvrzovací obrazovka. Stisknutím tlačítka OK odstraníte uživatele ze seznamu pro řízení přístupu. Obrázek 3.3: Seznam pro řízení přístupu Vypnutí vzdáleného přístupu Chcete-li vypnout vzdálený přístup, přepněte položku Remote access (Vzdálený přístup) na hodnotu Off (viz obr. Seznam pro řízení přístupu). Poznámka: Když je seznam pro řízení přístupu prázdný, nebo je vzdálený přístup vypnutý, jednotka CLX Home je dostupná pouze v místní síti LAN Přechod k jiné elektrárně monitorované jednotkou CLX Způsob přechodu k jiné elektrárně monitorované jednotkou CLX: 10 L _48

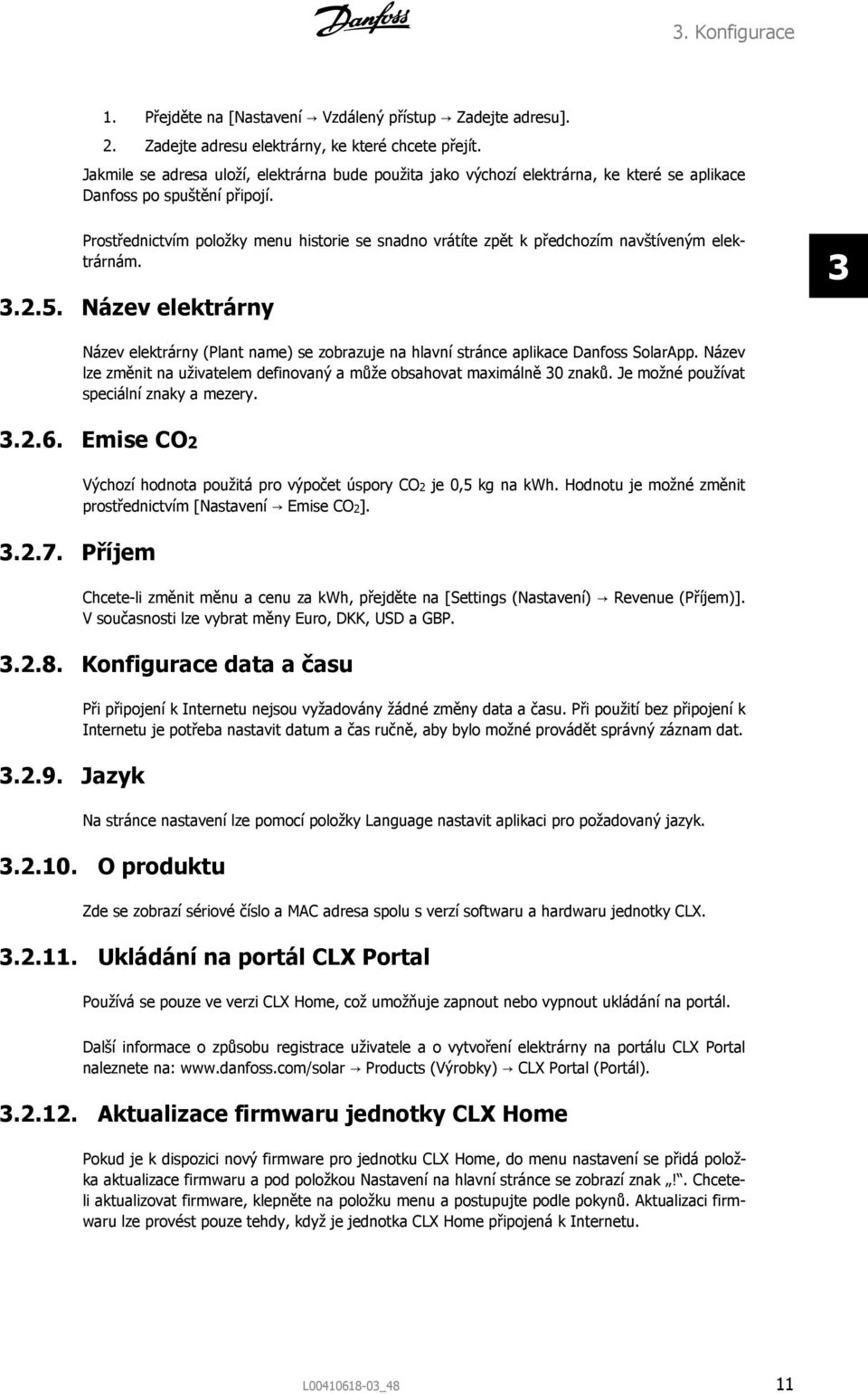

12 3. Konfigurace 1. Přejděte na [Nastavení Vzdálený přístup Zadejte adresu]. 2. Zadejte adresu elektrárny, ke které chcete přejít. Jakmile se adresa uloží, elektrárna bude použita jako výchozí elektrárna, ke které se aplikace Danfoss po spuštění připojí. Prostřednictvím položky menu historie se snadno vrátíte zpět k předchozím navštíveným elektrárnám Název elektrárny 3 Název elektrárny (Plant name) se zobrazuje na hlavní stránce aplikace Danfoss SolarApp. Název lze změnit na uživatelem definovaný a může obsahovat maximálně 30 znaků. Je možné používat speciální znaky a mezery Emise CO Příjem Výchozí hodnota použitá pro výpočet úspory CO2 je 0,5 kg na kwh. Hodnotu je možné změnit prostřednictvím [Nastavení Emise CO2]. Chcete-li změnit měnu a cenu za kwh, přejděte na [Settings (Nastavení) Revenue (Příjem)]. V současnosti lze vybrat měny Euro, DKK, USD a GBP Konfigurace data a času Jazyk Při připojení k Internetu nejsou vyžadovány žádné změny data a času. Při použití bez připojení k Internetu je potřeba nastavit datum a čas ručně, aby bylo možné provádět správný záznam dat. Na stránce nastavení lze pomocí položky Language nastavit aplikaci pro požadovaný jazyk O produktu Zde se zobrazí sériové číslo a MAC adresa spolu s verzí softwaru a hardwaru jednotky CLX Ukládání na portál CLX Portal Používá se pouze ve verzi CLX Home, což umožňuje zapnout nebo vypnout ukládání na portál. Další informace o způsobu registrace uživatele a o vytvoření elektrárny na portálu CLX Portal naleznete na: Products (Výrobky) CLX Portal (Portál) Aktualizace firmwaru jednotky CLX Home Pokud je k dispozici nový firmware pro jednotku CLX Home, do menu nastavení se přidá položka aktualizace firmwaru a pod položkou Nastavení na hlavní stránce se zobrazí znak!. Chceteli aktualizovat firmware, klepněte na položku menu a postupujte podle pokynů. Aktualizaci firmwaru lze provést pouze tehdy, když je jednotka CLX Home připojená k Internetu. L _48 11

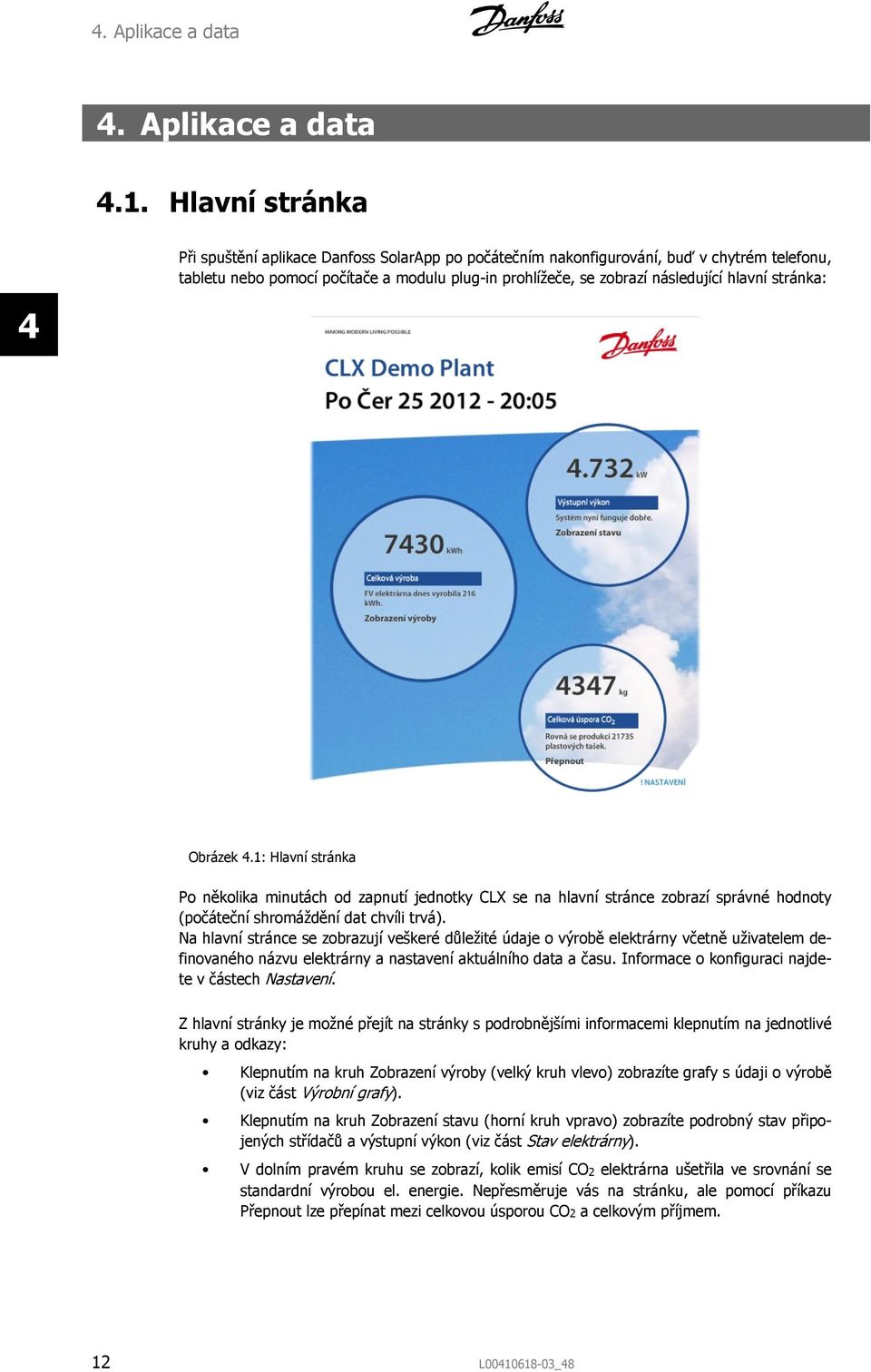

13 4. Aplikace a data 4. Aplikace a data 4.1. Hlavní stránka Při spuštění aplikace Danfoss SolarApp po počátečním nakonfigurování, buď v chytrém telefonu, tabletu nebo pomocí počítače a modulu plug-in prohlížeče, se zobrazí následující hlavní stránka: 4 Obrázek 4.1: Hlavní stránka Po několika minutách od zapnutí jednotky CLX se na hlavní stránce zobrazí správné hodnoty (počáteční shromáždění dat chvíli trvá). Na hlavní stránce se zobrazují veškeré důležité údaje o výrobě elektrárny včetně uživatelem definovaného názvu elektrárny a nastavení aktuálního data a času. Informace o konfiguraci najdete v částech Nastavení. Z hlavní stránky je možné přejít na stránky s podrobnějšími informacemi klepnutím na jednotlivé kruhy a odkazy: Klepnutím na kruh Zobrazení výroby (velký kruh vlevo) zobrazíte grafy s údaji o výrobě (viz část Výrobní grafy). Klepnutím na kruh Zobrazení stavu (horní kruh vpravo) zobrazíte podrobný stav připojených střídačů a výstupní výkon (viz část Stav elektrárny). V dolním pravém kruhu se zobrazí, kolik emisí CO2 elektrárna ušetřila ve srovnání se standardní výrobou el. energie. Nepřesměruje vás na stránku, ale pomocí příkazu Přepnout lze přepínat mezi celkovou úsporou CO2 a celkovým příjmem. 12 L _48

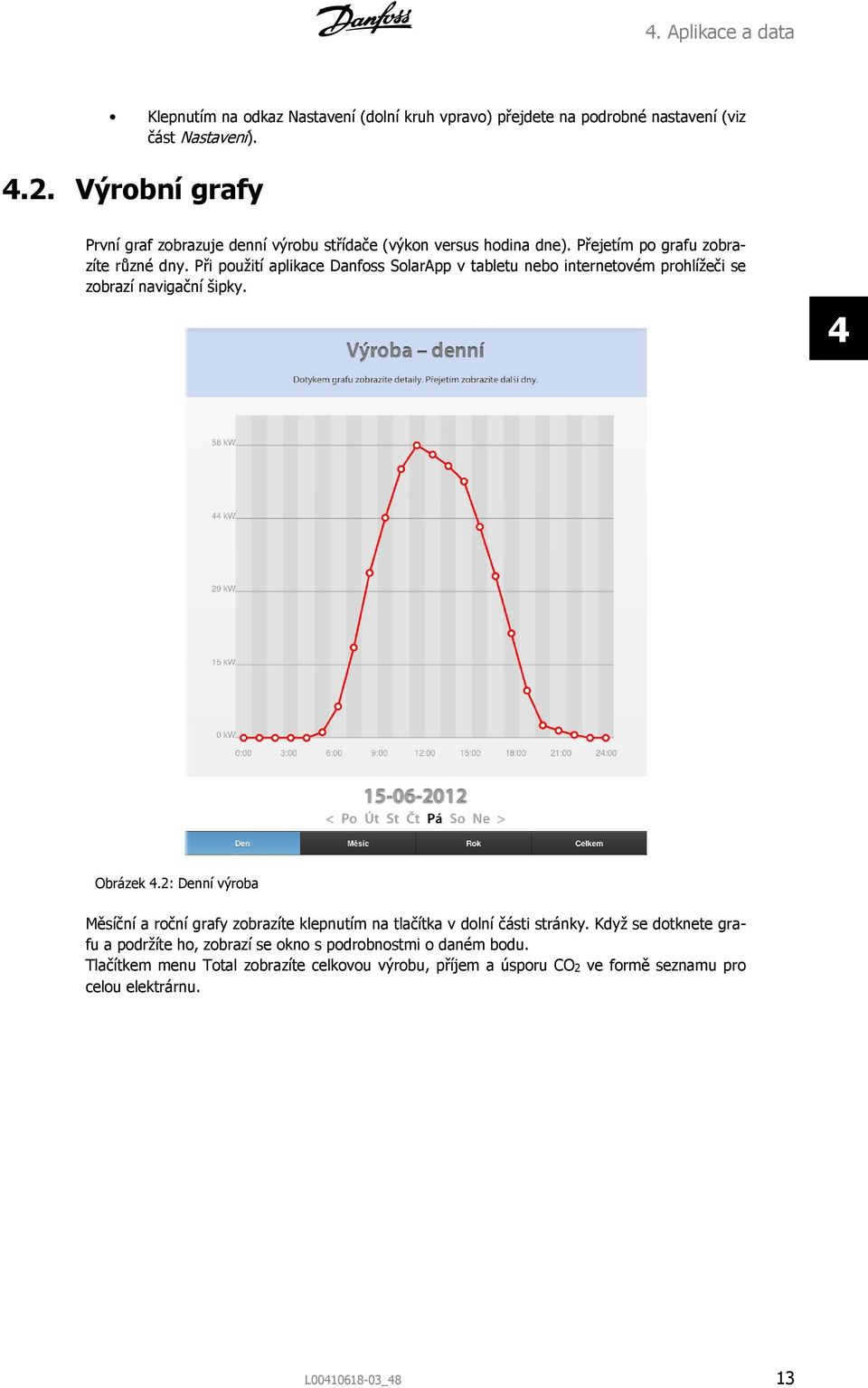

14 4. Aplikace a data Klepnutím na odkaz Nastavení (dolní kruh vpravo) přejdete na podrobné nastavení (viz část Nastavení) Výrobní grafy První graf zobrazuje denní výrobu střídače (výkon versus hodina dne). Přejetím po grafu zobrazíte různé dny. Při použití aplikace Danfoss SolarApp v tabletu nebo internetovém prohlížeči se zobrazí navigační šipky. 4 Obrázek 4.2: Denní výroba Měsíční a roční grafy zobrazíte klepnutím na tlačítka v dolní části stránky. Když se dotknete grafu a podržíte ho, zobrazí se okno s podrobnostmi o daném bodu. Tlačítkem menu Total zobrazíte celkovou výrobu, příjem a úsporu CO2 ve formě seznamu pro celou elektrárnu. L _48 13

15 4. Aplikace a data 4 Obrázek 4.3: Roční výroba Kapacita protokolování Jednotka CLX má následující kapacitu protokolování: Podrobné údaje o střídači: 34 dní Souhrnná výroba elektrárny: 12 měsíců Souhrnná roční výroba: 20 let Interval protokolování Jednotka CLX zaznamenává podrobné údaje o střídači každých 10 minut. Podrobné údaje o střídači se každou hodinu ukládají na CLX Portal (je-li funkce zapnutá). Interval protokolování a ukládání nelze změnit Stav elektrárny Na této stránce je zobrazen aktuální stav střídačů připojených k jednotce CLX společně s názvem, výkonem (ve vztahu k výkonové třídě daného střídače) a režimem provozu. 14 L _48

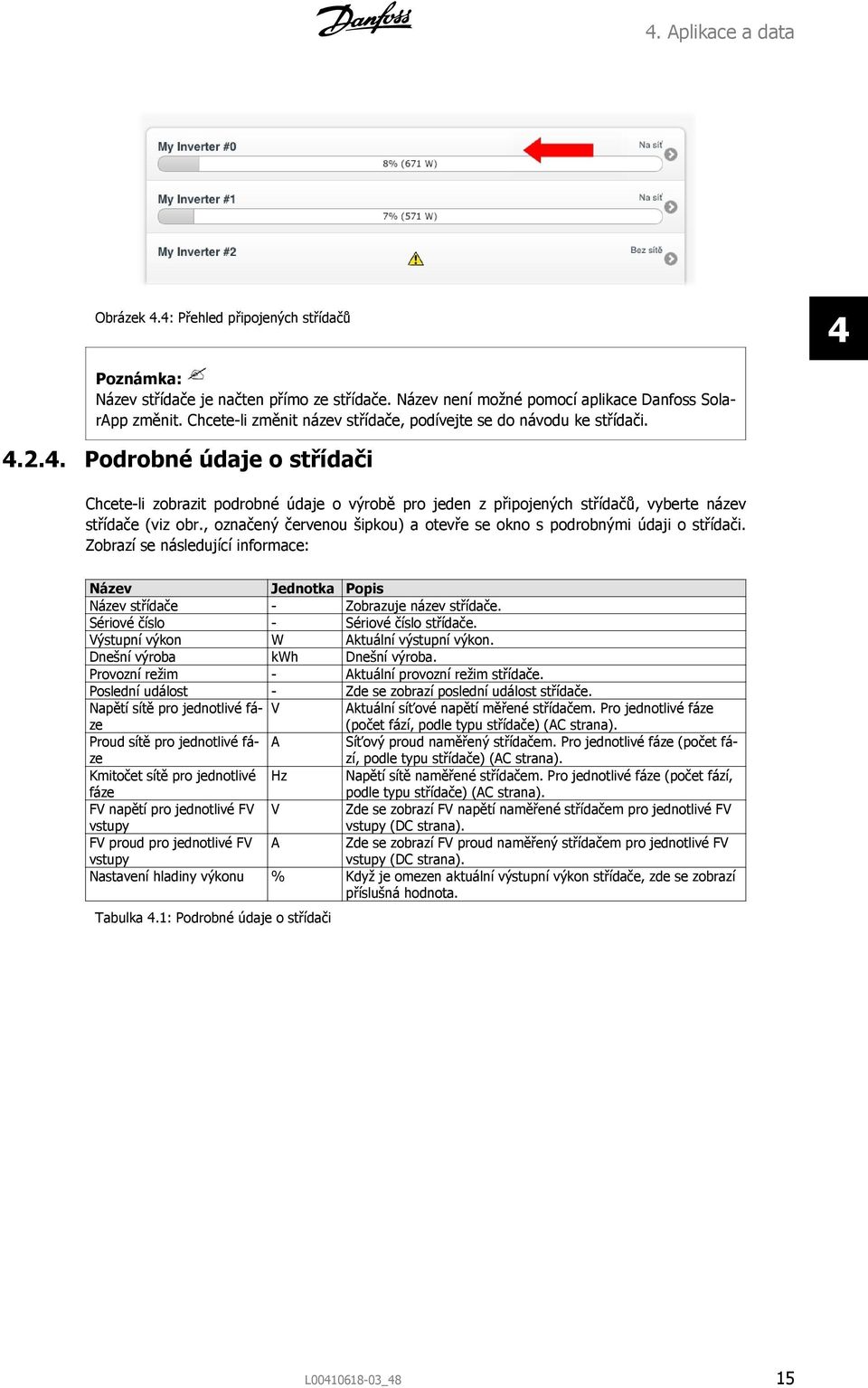

16 4. Aplikace a data Obrázek 4.4: Přehled připojených střídačů 4 Poznámka: Název střídače je načten přímo ze střídače. Název není možné pomocí aplikace Danfoss SolarApp změnit. Chcete-li změnit název střídače, podívejte se do návodu ke střídači Podrobné údaje o střídači Chcete-li zobrazit podrobné údaje o výrobě pro jeden z připojených střídačů, vyberte název střídače (viz obr., označený červenou šipkou) a otevře se okno s podrobnými údaji o střídači. Zobrazí se následující informace: Název Jednotka Popis Název střídače - Zobrazuje název střídače. Sériové číslo - Sériové číslo střídače. Výstupní výkon W Aktuální výstupní výkon. Dnešní výroba kwh Dnešní výroba. Provozní režim - Aktuální provozní režim střídače. Poslední událost - Zde se zobrazí poslední událost střídače. Napětí sítě pro jednotlivé fáze V Aktuální síťové napětí měřené střídačem. Pro jednotlivé fáze (počet fází, podle typu střídače) (AC strana). Proud sítě pro jednotlivé fáze A Síťový proud naměřený střídačem. Pro jednotlivé fáze (počet fází, podle typu střídače) (AC strana). Kmitočet sítě pro jednotlivé fáze Hz Napětí sítě naměřené střídačem. Pro jednotlivé fáze (počet fází, podle typu střídače) (AC strana). FV napětí pro jednotlivé FV vstupy V Zde se zobrazí FV napětí naměřené střídačem pro jednotlivé FV vstupy (DC strana). FV proud pro jednotlivé FV vstupy A Zde se zobrazí FV proud naměřený střídačem pro jednotlivé FV vstupy (DC strana). Nastavení hladiny výkonu % Když je omezen aktuální výstupní výkon střídače, zde se zobrazí příslušná hodnota. Tabulka 4.1: Podrobné údaje o střídači L _48 15

17 5. Technické údaje 5. Technické údaje 5 CLX Home Počet střídačů 3 Typy střídačů DLX, ULX, TLX, TLX+, FLX TLX Pro, TLX Pro+ a FLX Pro: při připojení prostřednictvím rozhraní RS-485 a když není použita funkce střídače master. Rozhraní LAN (Ethernet 10/100 Mb) 2 konektory RJ-45 pro připojení přes rozhraní RS-485 k síti střídačů. Požadavky na kabely: min. cat5e (stíněná kroucená dvoulinka). Lokální vizualizace/ovládání App Krytí 2dílný kryt, kovový kryt bez ventilátoru pro montáž na lištu (IP20) Hmotnost 92 g (čistá bez příslušenství a externího síťového adaptéru) Vlhkost < 80% bez kondenzace Okolní vlhkost Instalace uvnitř/do spínací skříňky Provozní teplota 0 až 50 C Rozměry (bez vrutů a montážní 26 mm, 110 mm, 80, mm (Š, V, H) desky) Výkon 9 V DC Spotřeba energie v pohotovostním 1,6 W režimu 16 L _48

18 6. Řešení problémů a Časté dotazy 6. Řešení problémů a Časté dotazy 6.1. Řešení problémů a Časté dotazy Pokud se na stránce nastavení neobjeví žádná zařízení, zkontrolujte následující body: Jednotka CLX Home je zapnutá a správně připojená (viz výše) a LED diody blikají. Pro počáteční konfiguraci musí být počítač, tablet nebo chytrý telefon (s nainstalovanou aplikací Danfoss SolarApp) připojen ke stejné lokální síti jako jednotka CLX Home. 6 L _48 17

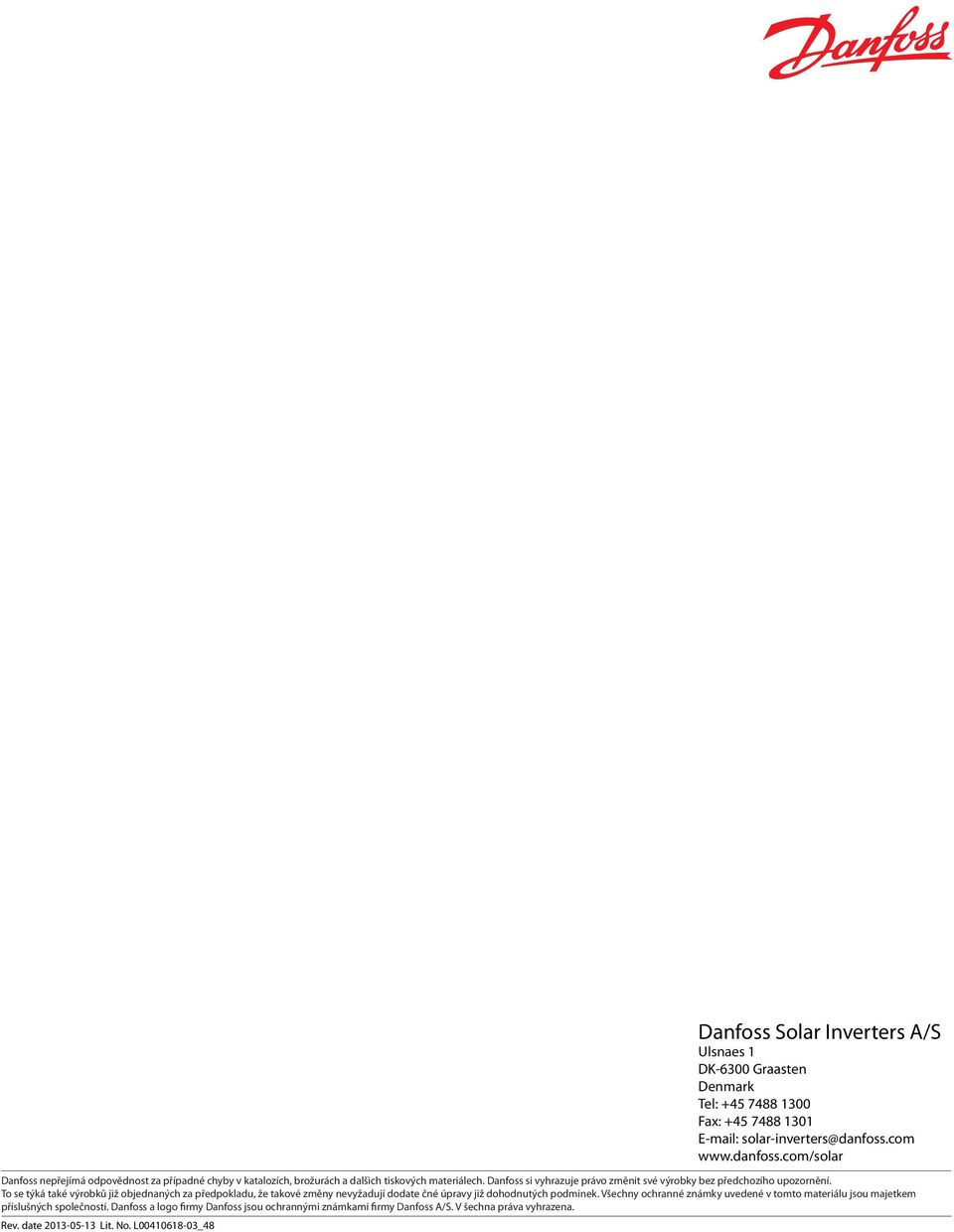

19 Rev. date Lit. No. L _48 Danfoss Solar Inverters A/S Ulsnaes 1 DK-6300 Graasten Denmark Tel: Fax: solar-inverters@danfoss.com Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalšìch tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozornění. To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodate čné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou majetkem příslušných společností. Danfoss a logo firmy Danfoss jsou ochrannými známkami firmy Danfoss A/S. V šechna práva vyhrazena.
