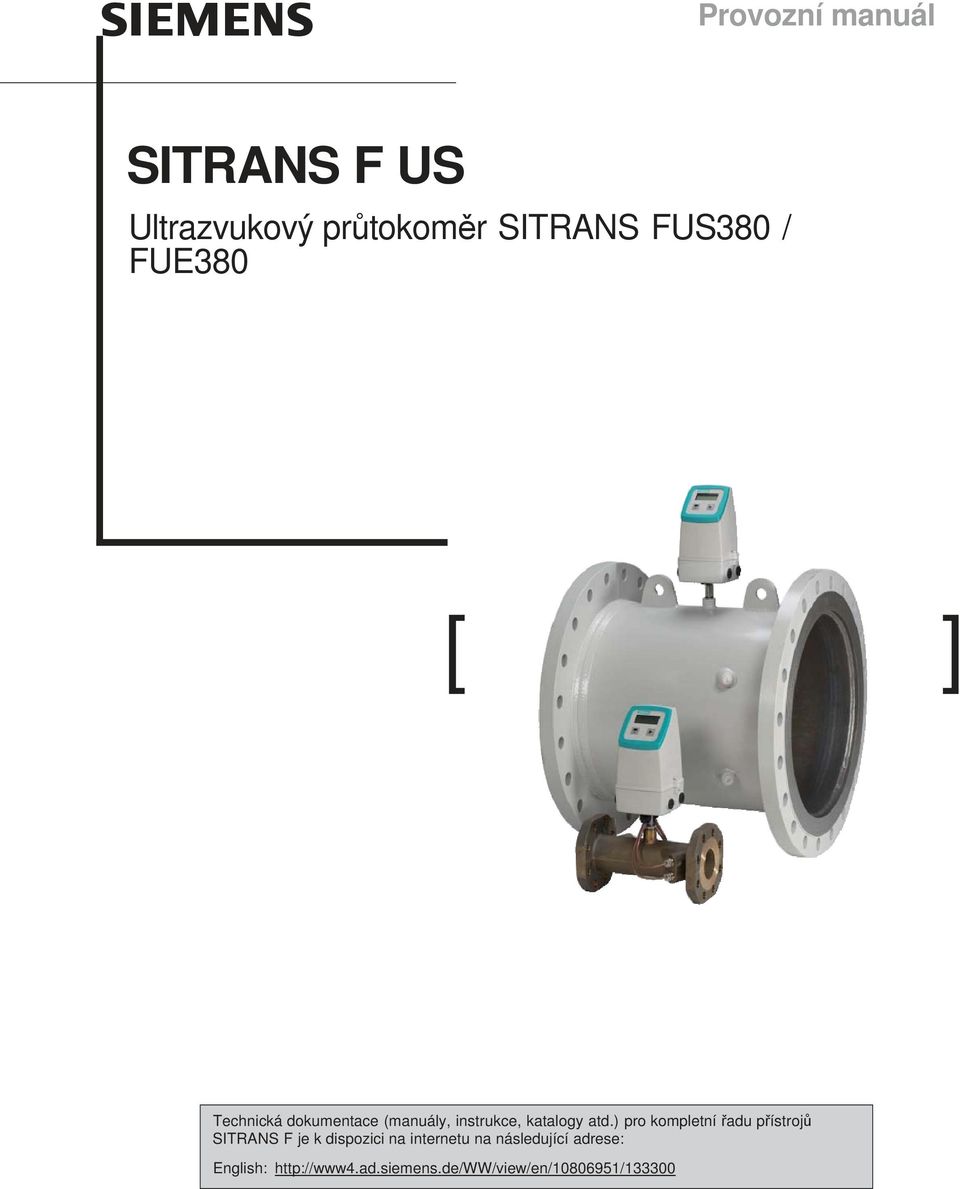

1 s Provozní manuál SITRANS F US Ultrazvukový průtokoměr SITRANS FUS380 / FUE380 [ ] Technická dokumentace (manuály, instrukce, katalogy atd.) pro kompletní řadu přístrojů SITRANS F je k dispozici na internetu na následující adrese: English:

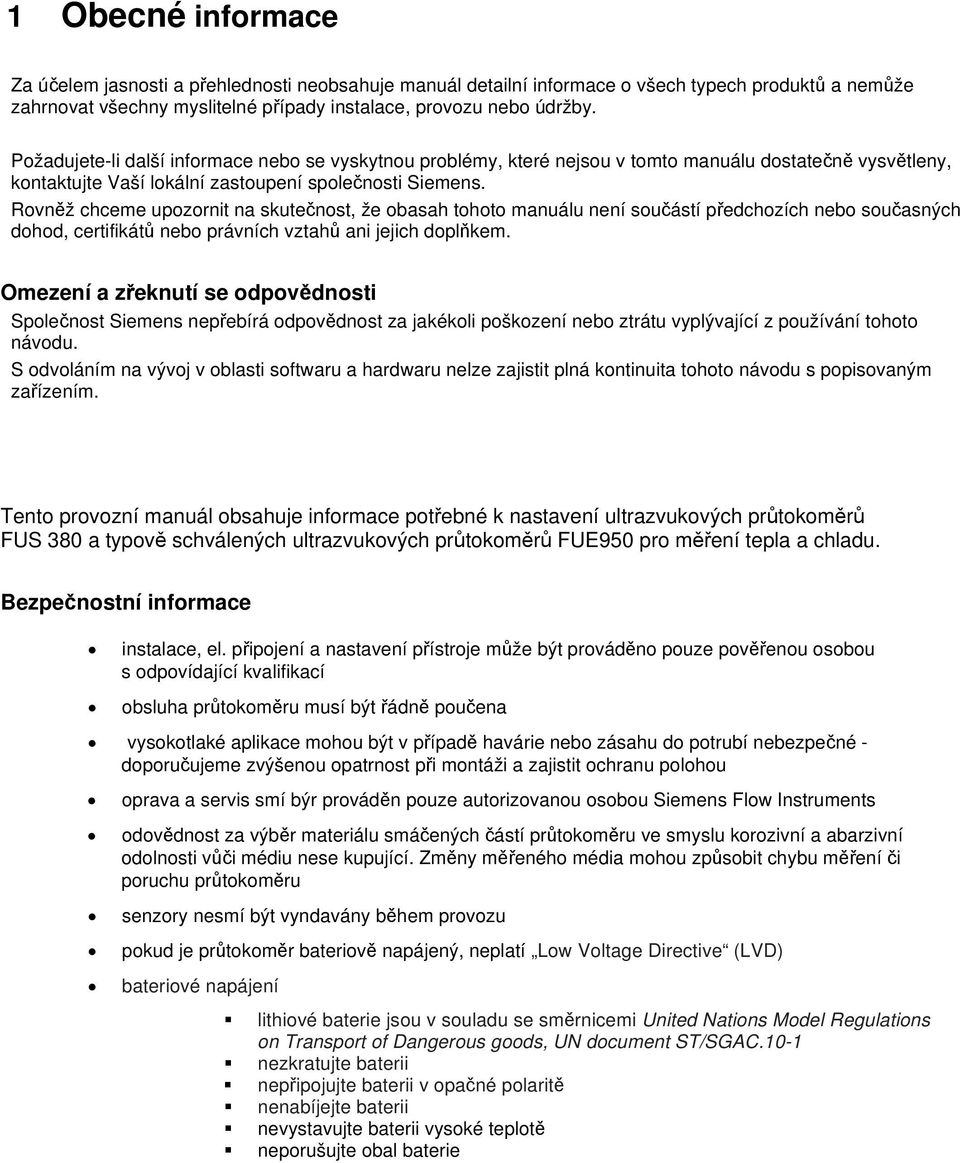

2 1 Obecné informace Za účelem jasnosti a přehlednosti neobsahuje manuál detailní informace o všech typech produktů a nemůže zahrnovat všechny myslitelné případy instalace, provozu nebo údržby. Požadujete-li další informace nebo se vyskytnou problémy, které nejsou v tomto manuálu dostatečně vysvětleny, kontaktujte Vaší lokální zastoupení společnosti Siemens. Rovněž chceme upozornit na skutečnost, že obasah tohoto manuálu není součástí předchozích nebo současných dohod, certifikátů nebo právních vztahů ani jejich doplňkem. Omezení a zřeknutí se odpovědnosti Společnost Siemens nepřebírá odpovědnost za jakékoli poškození nebo ztrátu vyplývající z používání tohoto návodu. S odvoláním na vývoj v oblasti softwaru a hardwaru nelze zajistit plná kontinuita tohoto návodu s popisovaným zařízením. Tento provozní manuál obsahuje informace potřebné k nastavení ultrazvukových průtokoměrů FUS 380 a typově schválených ultrazvukových průtokoměrů FUE950 pro měření tepla a chladu. Bezpečnostní informace instalace, el. připojení a nastavení přístroje může být prováděno pouze pověřenou osobou s odpovídající kvalifikací obsluha průtokoměru musí být řádně poučena vysokotlaké aplikace mohou být v případě havárie nebo zásahu do potrubí nebezpečné - doporučujeme zvýšenou opatrnost při montáži a zajistit ochranu polohou oprava a servis smí býr prováděn pouze autorizovanou osobou Siemens Flow Instruments odovědnost za výběr materiálu smáčených částí průtokoměru ve smyslu korozivní a abarzivní odolnosti vůči médiu nese kupující. Změny měřeného média mohou způsobit chybu měření či poruchu průtokoměru senzory nesmí být vyndavány během provozu pokud je průtokoměr bateriově napájený, neplatí Low Voltage Directive (LVD) bateriové napájení lithiové baterie jsou v souladu se směrnicemi United Nations Model Regulations on Transport of Dangerous goods, UN document ST/SGAC.10-1 nezkratujte baterii nepřipojujte baterii v opačné polaritě nenabíjejte baterii nevystavujte baterii vysoké teplotě neporušujte obal baterie

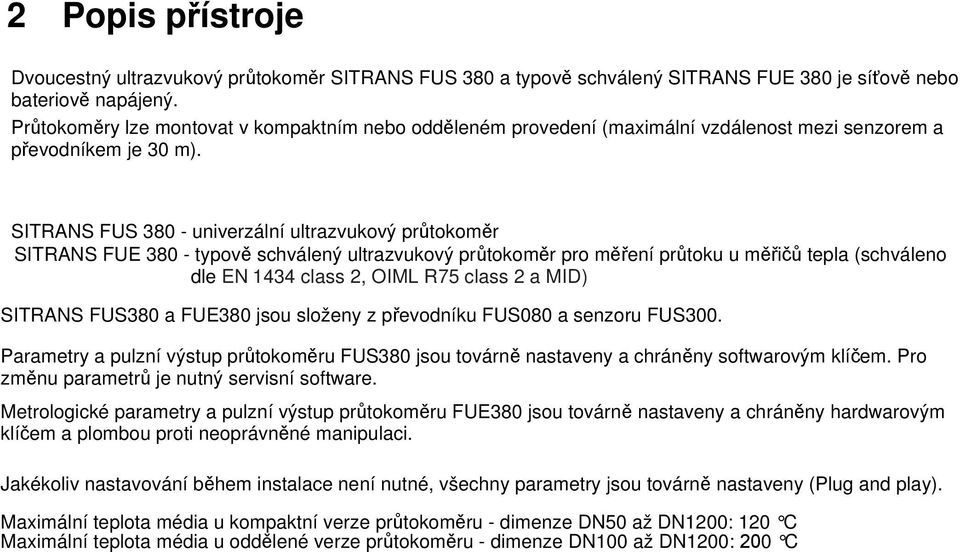

3 2 Popis přístroje Dvoucestný ultrazvukový průtokoměr SITRANS FUS 380 a typově schválený SITRANS FUE 380 je síťově nebo bateriově napájený. Průtokoměry lze montovat v kompaktním nebo odděleném provedení (maximální vzdálenost mezi senzorem a převodníkem je 30 m). SITRANS FUS univerzální ultrazvukový průtokoměr SITRANS FUE typově schválený ultrazvukový průtokoměr pro měření průtoku u měřičů tepla (schváleno dle EN 1434 class 2, OIML R75 class 2 a MID) SITRANS FUS380 a FUE380 jsou složeny z převodníku FUS080 a senzoru FUS300. Parametry a pulzní výstup průtokoměru FUS380 jsou továrně nastaveny a chráněny softwarovým klíčem. Pro změnu parametrů je nutný servisní software. Metrologické parametry a pulzní výstup průtokoměru FUE380 jsou továrně nastaveny a chráněny hardwarovým klíčem a plombou proti neoprávněné manipulaci. Jakékoliv nastavování během instalace není nutné, všechny parametry jsou továrně nastaveny (Plug and play). Maximální teplota média u kompaktní verze průtokoměru - dimenze DN50 až DN1200: 120 C Maximální teplota média u oddělené verze průtokoměru - dimenze DN100 až DN1200: 200 C

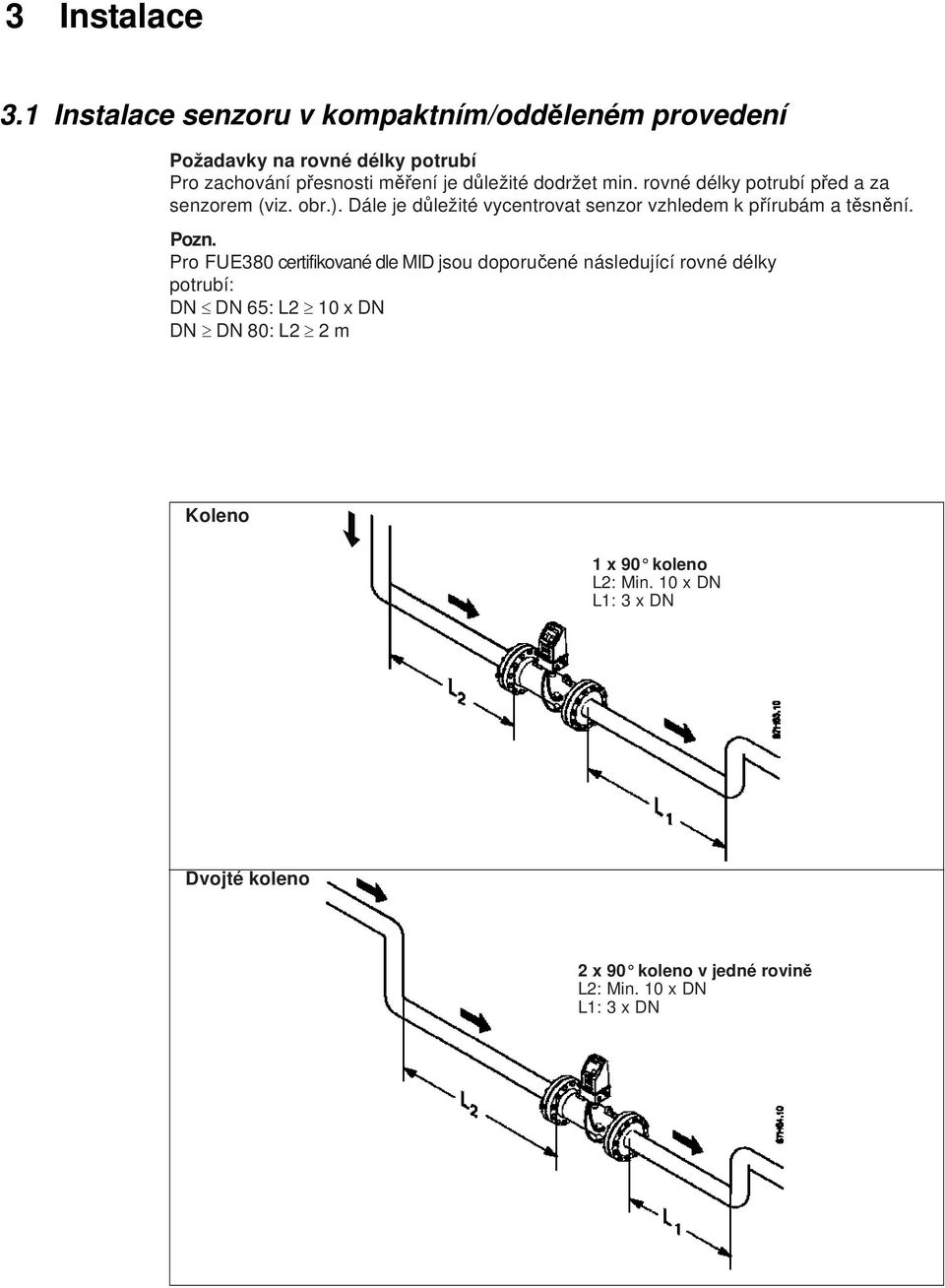

4 3 Instalace 3.1 Instalace senzoru v kompaktním/odděleném provedení Požadavky na rovné délky potrubí Pro zachování přesnosti měření je důležité dodržet min. rovné délky potrubí před a za senzorem (viz. obr.). Dále je důležité vycentrovat senzor vzhledem k přírubám a těsnění. Pozn. Pro FUE380 certifikované dle MID jsou doporučené následující rovné délky potrubí: DN DN 65: L2 10 x DN DN DN 80: L2 2 m Koleno 1 x 90 koleno L2: Min. 10 x DN L1: 3 x DN Dvojté koleno 2 x 90 koleno v jedné rovině L2: Min. 10 x DN L1: 3 x DN

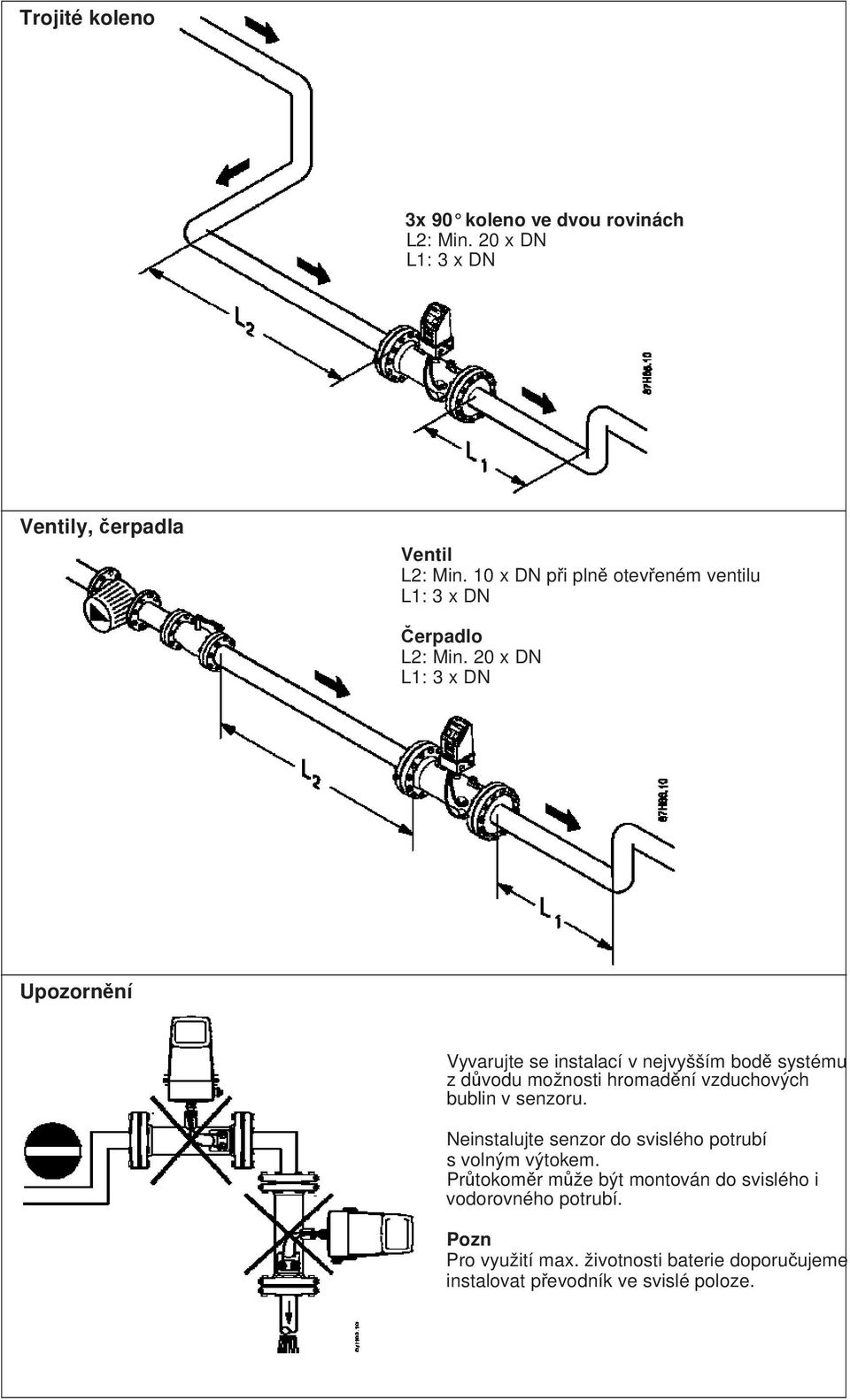

5 Trojité koleno 3x 90 koleno ve dvou rovinách L2: Min. 20 x DN L1: 3 x DN Ventily, čerpadla Ventil L2: Min. 10 x DN při plně otevřeném ventilu L1: 3 x DN Čerpadlo L2: Min. 20 x DN L1: 3 x DN Upozornění Vyvarujte se instalací v nejvyšším bodě systému z důvodu možnosti hromadění vzduchových bublin v senzoru. Neinstalujte senzor do svislého potrubí s volným výtokem. Průtokoměr může být montován do svislého i vodorovného potrubí. Pozn Pro využití max. životnosti baterie doporučujeme instalovat převodník ve svislé poloze.

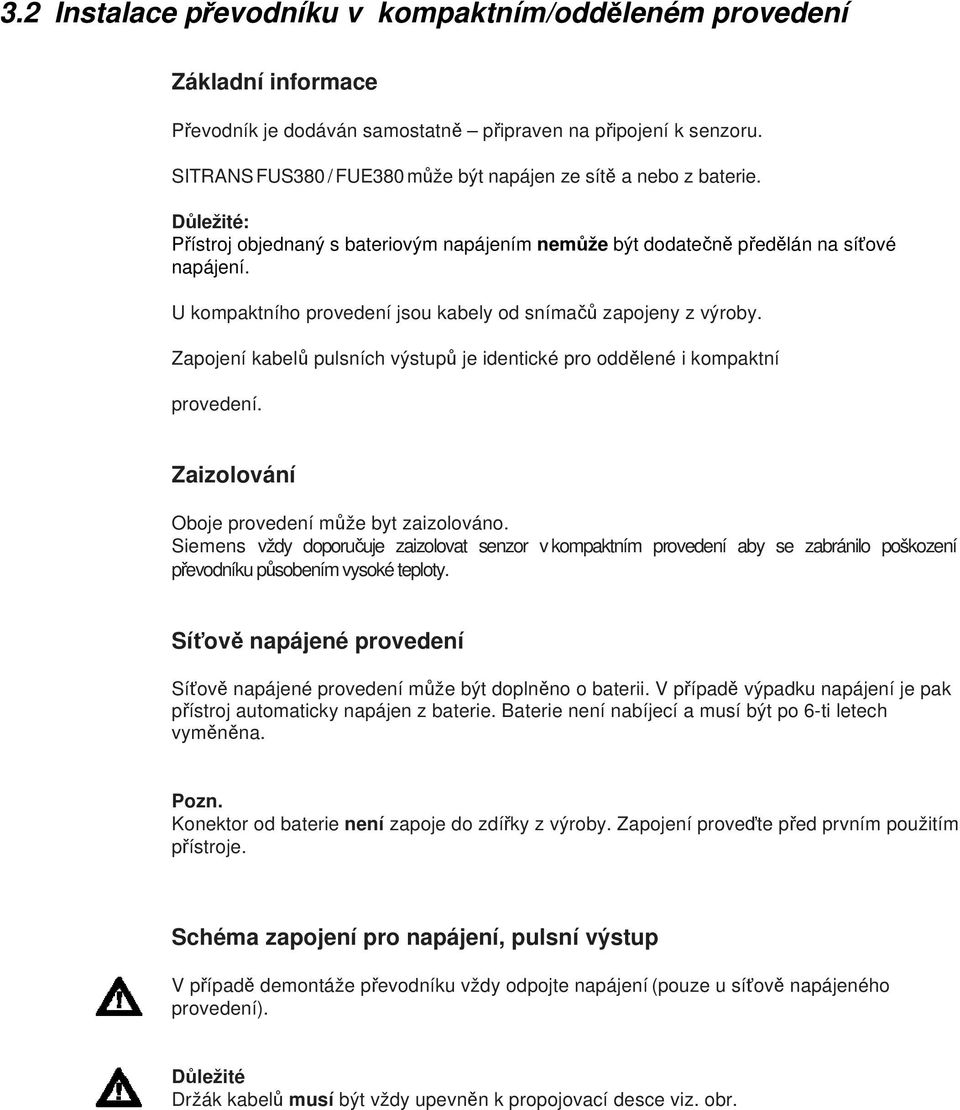

6 3.2 Instalace převodníku v kompaktním/odděleném provedení Základní informace Převodník je dodáván samostatně připraven na připojení k senzoru. SITRANS FUS380 / FUE380 může být napájen ze sítě a nebo z baterie. Důležité: Přístroj objednaný s bateriovým napájením nemůže být dodatečně předělán na síťové napájení. U kompaktního provedení jsou kabely od snímačů zapojeny z výroby. Zapojení kabelů pulsních výstupů je identické pro oddělené i kompaktní provedení. Zaizolování Oboje provedení může byt zaizolováno. Siemens vždy doporučuje zaizolovat senzor v kompaktním provedení aby se zabránilo poškození převodníku působením vysoké teploty. Síťově napájené provedení Síťově napájené provedení může být doplněno o baterii. V případě výpadku napájení je pak přístroj automaticky napájen z baterie. Baterie není nabíjecí a musí být po 6-ti letech vyměněna. Pozn. Konektor od baterie není zapoje do zdířky z výroby. Zapojení proveďte před prvním použitím přístroje. Schéma zapojení pro napájení, pulsní výstup V případě demontáže převodníku vždy odpojte napájení (pouze u síťově napájeného provedení). Důležité Držák kabelů musí být vždy upevněn k propojovací desce viz. obr.

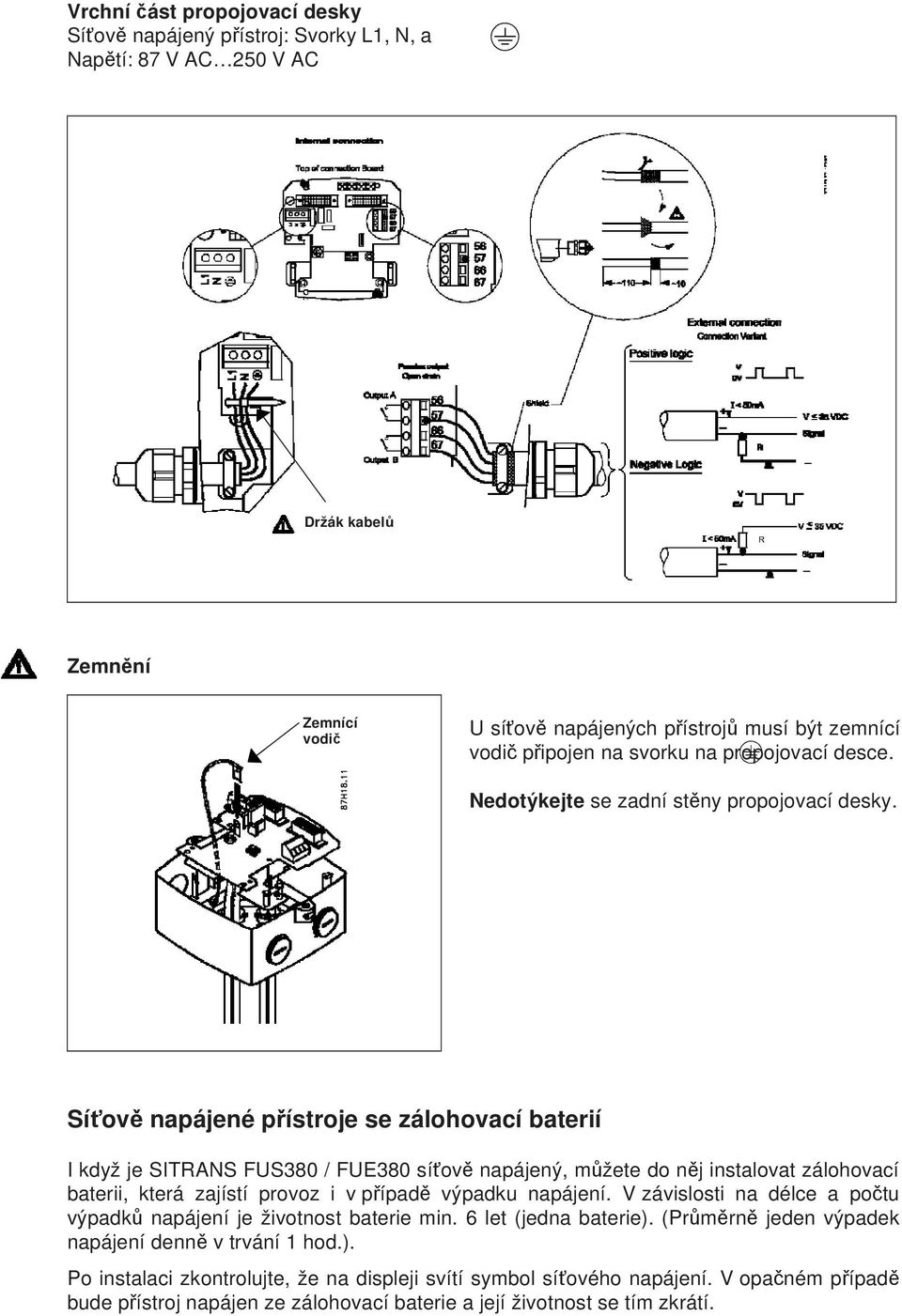

7 Vrchní část propojovací desky Síťově napájený přístroj: Svorky L1, N, a Napětí: 87 V AC 250 V AC Držák kabelů Zemnění Zemnící vodič U síťově napájených přístrojů musí být zemnící vodič připojen na svorku na propojovací desce. Nedotýkejte se zadní stěny propojovací desky. Síťově napájené přístroje se zálohovací baterií I když je SITRANS FUS380 / FUE380 síťově napájený, můžete do něj instalovat zálohovací baterii, která zajístí provoz i v případě výpadku napájení. V závislosti na délce a počtu výpadků napájení je životnost baterie min. 6 let (jedna baterie). (Průměrně jeden výpadek napájení denně v trvání 1 hod.). Po instalaci zkontrolujte, že na displeji svítí symbol síťového napájení. V opačném případě bude přístroj napájen ze zálohovací baterie a její životnost se tím zkrátí.

8 3.3 Bateriově napájené provedení SITRANS FUS380 / FUE380 může být napájen dvěma bateriemi 3.6 V. Životnost baterií je za normálních podmínek min 6 let od instalace (viz. katalog FI01). Odšroubujte kryt a vložte baterie.připojte malý konektor do zdířky a zkontrolujte aby byl vodič v drážce, která vede od zdířky k baterii. Pozn. Siemens doporučuje výměnu baterií každých 5-6 let. Výměna baterií neovlivní stav čítače, tento může být vynulován pouze PC softwarem.

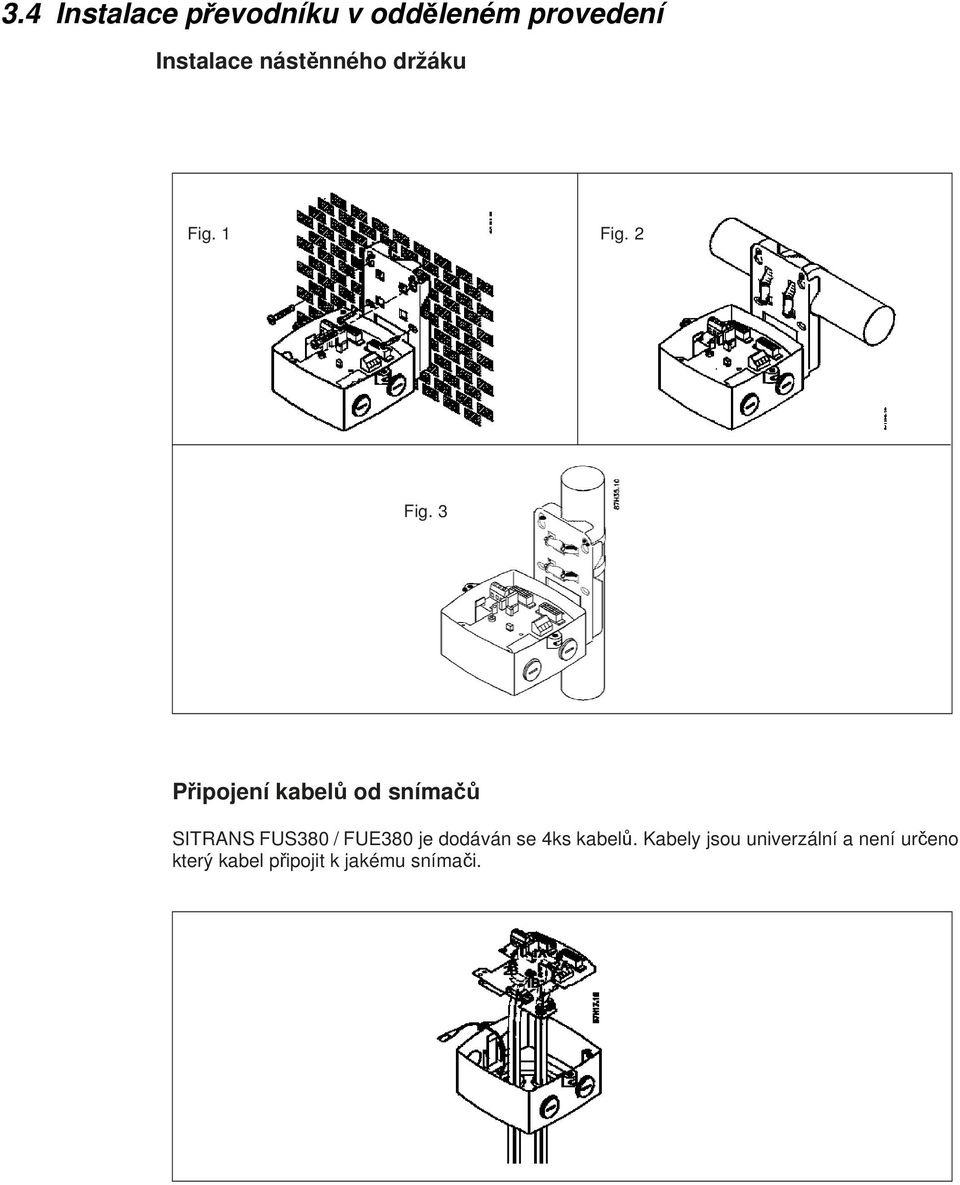

9 3.4 Instalace převodníku v odděleném provedení Instalace nástěnného držáku Fig. 1 Fig. 2 Fig. 3 Připojení kabelů od snímačů SITRANS FUS380 / FUE380 je dodáván se 4ks kabelů. Kabely jsou univerzální a není určeno který kabel připojit k jakému snímači.

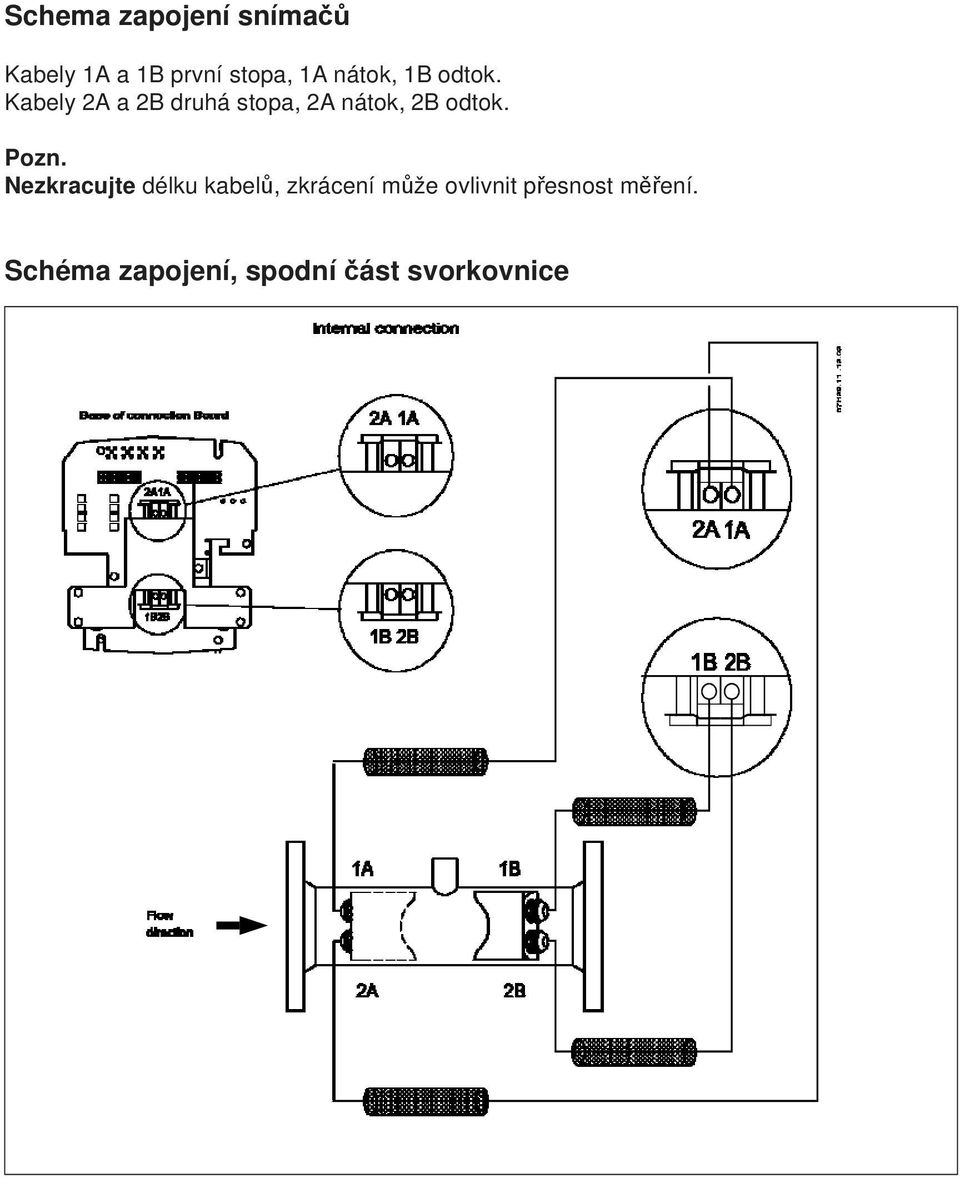

10 Schema zapojení snímačů Kabely 1A a 1B první stopa, 1A nátok, 1B odtok. Kabely 2A a 2B druhá stopa, 2A nátok, 2B odtok. Pozn. Nezkracujte délku kabelů, zkrácení může ovlivnit přesnost měření. Schéma zapojení, spodní část svorkovnice

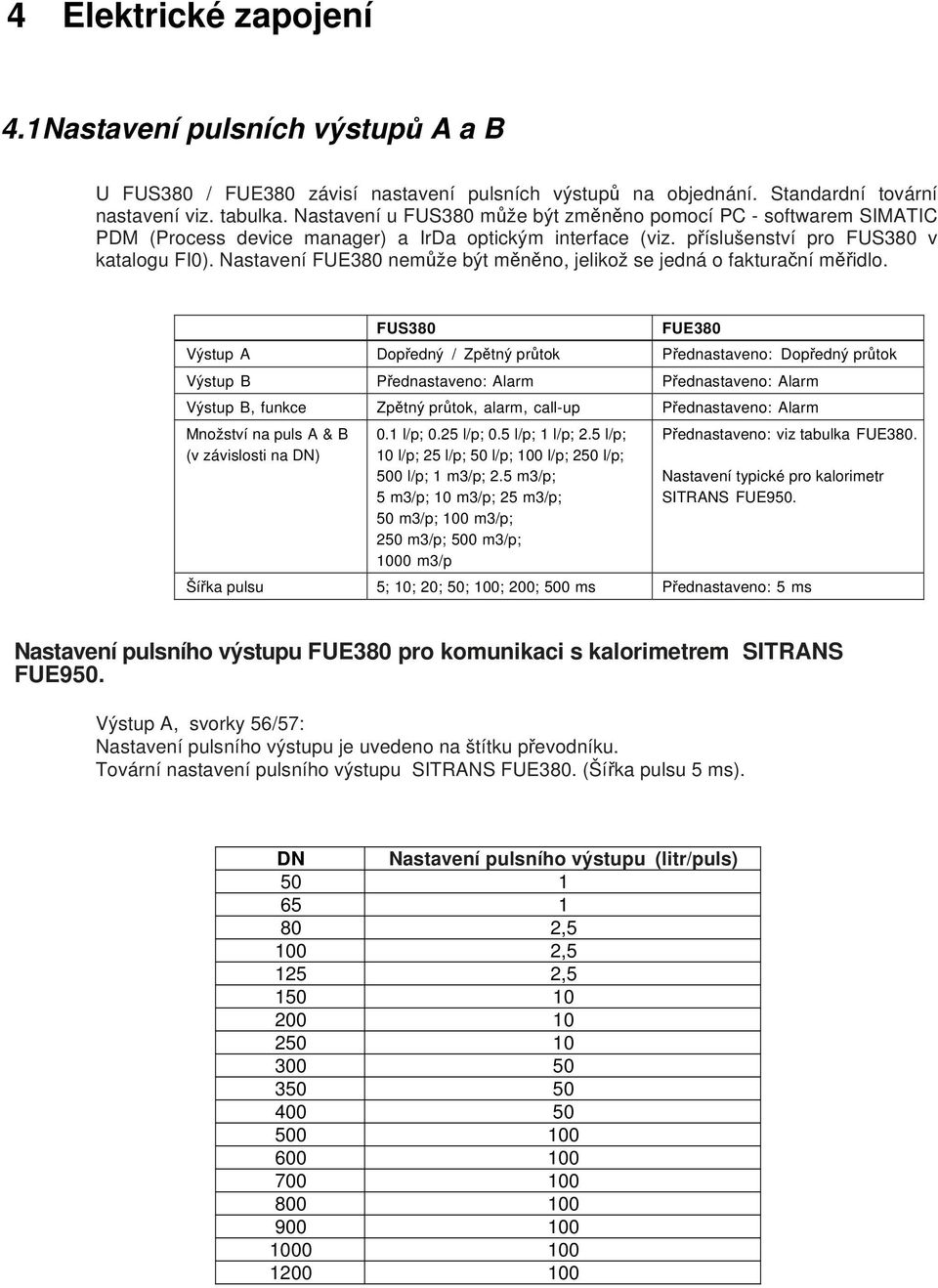

11 4 Elektrické zapojení 4.1 Nastavení pulsních výstupů A a B U FUS380 / FUE380 závisí nastavení pulsních výstupů na objednání. Standardní tovární nastavení viz. tabulka. Nastavení u FUS380 může být změněno pomocí PC - softwarem SIMATIC PDM (Process device manager) a IrDa optickým interface (viz. příslušenství pro FUS380 v katalogu FI0). Nastavení FUE380 nemůže být měněno, jelikož se jedná o fakturační měřidlo. FUS380 FUE380 Výstup A Dopředný / Zpětný průtok Přednastaveno: Dopředný průtok Výstup B Přednastaveno: Alarm Přednastaveno: Alarm Výstup B, funkce Zpětný průtok, alarm, call-up Přednastaveno: Alarm Množství na puls A & B Přednastaveno: viz tabulka FUE380. (v závislosti na DN) 0.1 l/p; 0.25 l/p; 0.5 l/p; 1 l/p; 2.5 l/p; 10 l/p; 25 l/p; 50 l/p; 100 l/p; 250 l/p; 500 l/p; 1 m3/p; 2.5 m3/p; 5 m3/p; 10 m3/p; 25 m3/p; 50 m3/p; 100 m3/p; 250 m3/p; 500 m3/p; 1000 m3/p Nastavení typické pro kalorimetr SITRANS FUE950. Šířka pulsu 5; 10; 20; 50; 100; 200; 500 ms Přednastaveno: 5 ms Nastavení pulsního výstupu FUE380 pro komunikaci s kalorimetrem SITRANS FUE950. Výstup A, svorky 56/57: Nastavení pulsního výstupu je uvedeno na štítku převodníku. Tovární nastavení pulsního výstupu SITRANS FUE380. (Šířka pulsu 5 ms). DN Nastavení pulsního výstupu (litr/puls) , , ,

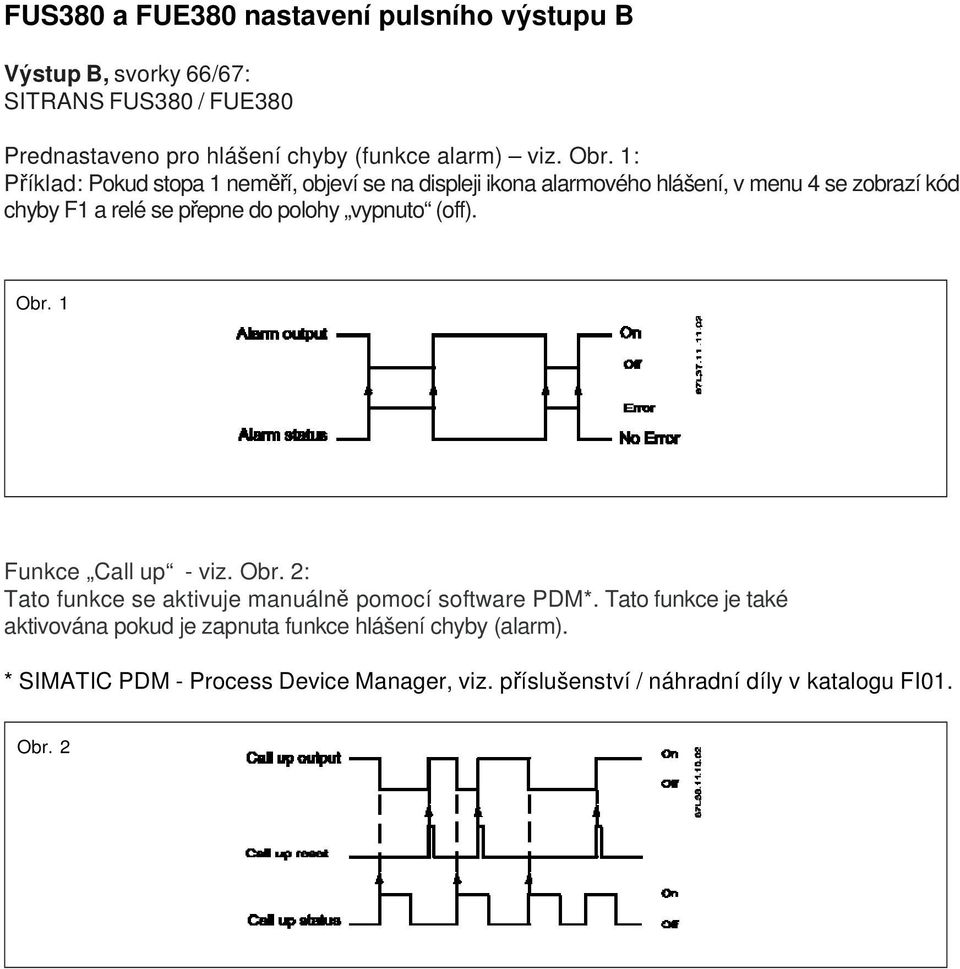

12 FUS380 a FUE380 nastavení pulsního výstupu B Výstup B, svorky 66/67: SITRANS FUS380 / FUE380 Prednastaveno pro hlášení chyby (funkce alarm) viz. Obr. 1: Příklad: Pokud stopa 1 neměří, objeví se na displeji ikona alarmového hlášení, v menu 4 se zobrazí kód chyby F1 a relé se přepne do polohy vypnuto (off). Obr. 1 Funkce Call up - viz. Obr. 2: Tato funkce se aktivuje manuálně pomocí software PDM*. Tato funkce je také aktivována pokud je zapnuta funkce hlášení chyby (alarm). * SIMATIC PDM - Process Device Manager, viz. příslušenství / náhradní díly v katalogu FI01. Obr. 2

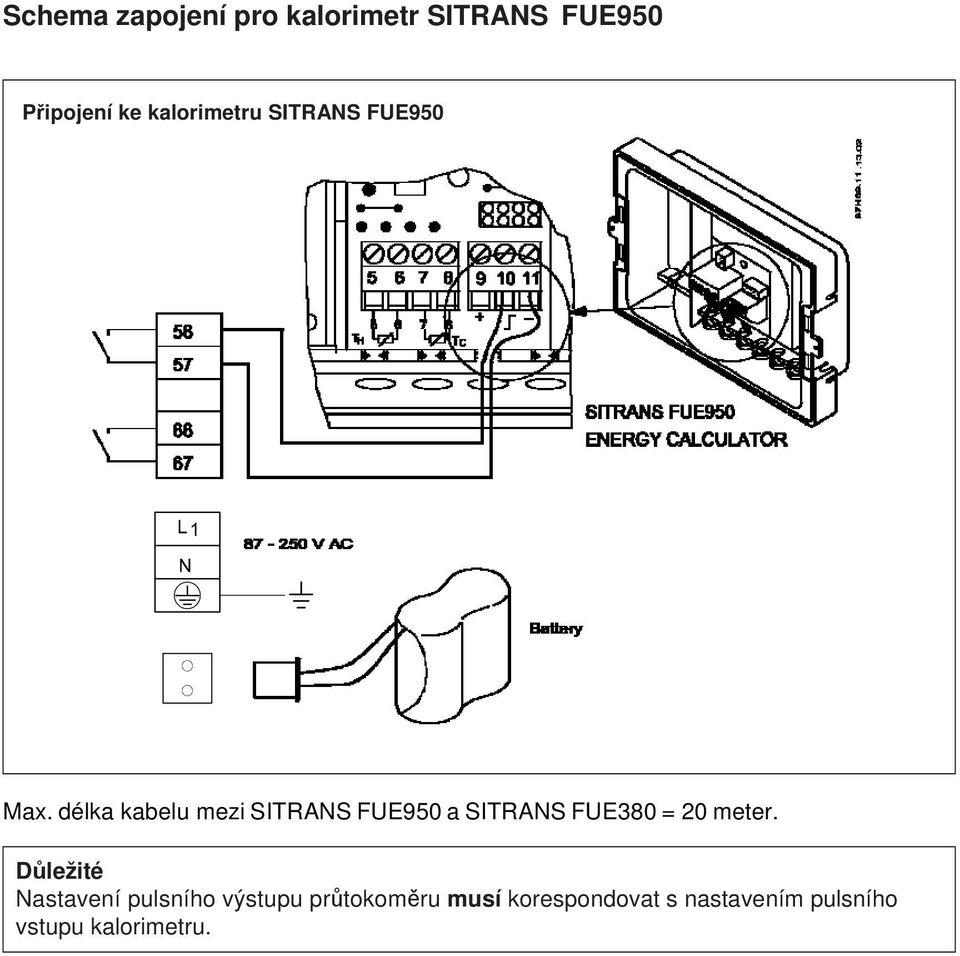

13 Schema zapojení pro kalorimetr SITRANS FUE950 Připojení ke kalorimetru SITRANS FUE950 Max. délka kabelu mezi SITRANS FUE950 a SITRANS FUE380 = 20 meter. Důležité Nastavení pulsního výstupu průtokoměru musí korespondovat s nastavením pulsního vstupu kalorimetru.

14 5 Ovládání 5.1 Displej a tlačítko - ovládání Po připojení nové baterie resetujte vnitřní počítadlo stavu baterie. Po instalaci baterie dojde k k opětnému zpuštění přístroje. Nejdříve se na displeji zobrazí aktuální verze software a poté se objeví zpráva reset.bat. Zmáčkněte tlačítko po dobu 6 s a dojde k resetování vnitřního počítadla stavu baterie. Po vyresetování počítadla zobrazí symbol baterie plný stav. Zmáčkněte tlačítko 6 s. Objeví se zpráva accept, interní počítadlo bude vyresetováno a symbol baterie zobrazí plný stav - viz obr. 1. Panel převodníku je osazen displejem a jedním tlačítkem pro ovládání - viz obr. 2 a obr 3. Fig. 1 Fig. 2 Fig. 3 8-místný displej Infračervený komunikační port Přepínací tlačítko

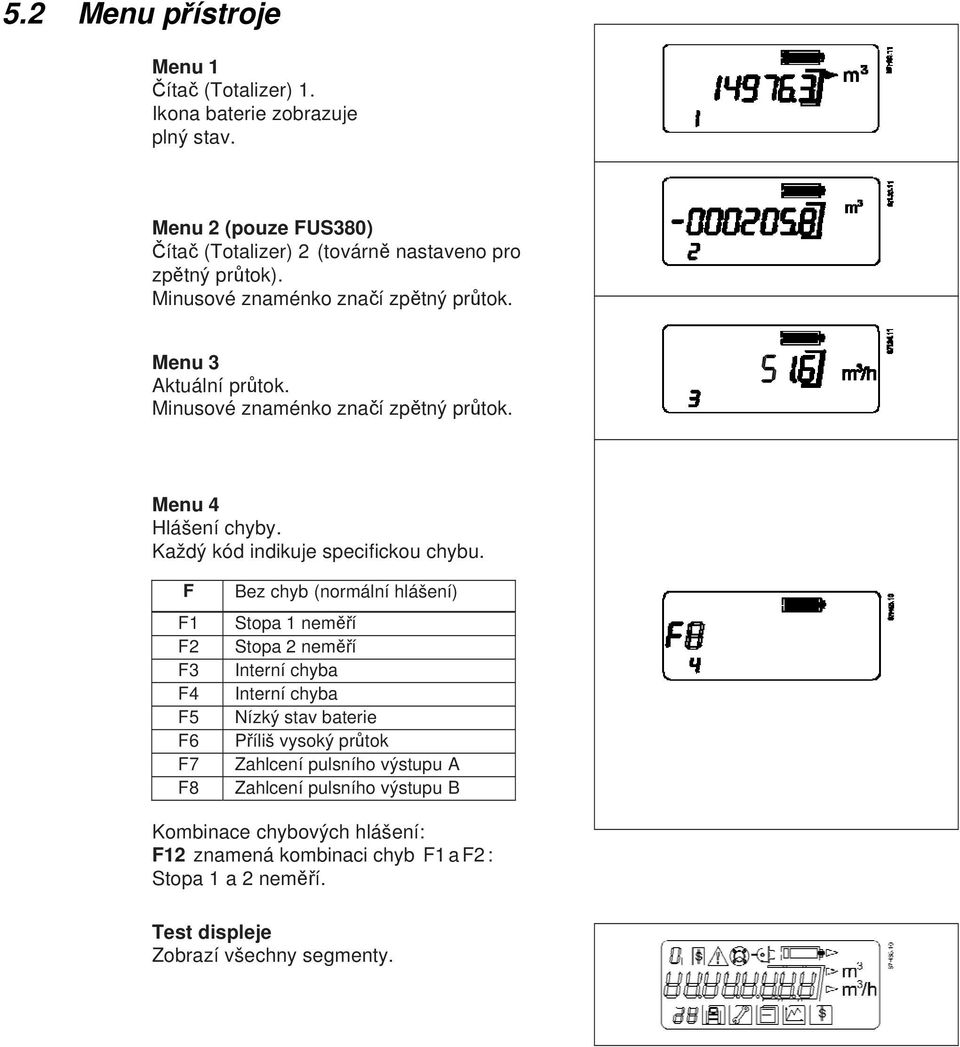

15 5.2 Menu přístroje Menu 1 Čítač (Totalizer) 1. Ikona baterie zobrazuje plný stav. Menu 2 (pouze FUS380) Čítač (Totalizer) 2 (továrně nastaveno pro zpětný průtok). Minusové znaménko značí zpětný průtok. Menu 3 Aktuální průtok. Minusové znaménko značí zpětný průtok. Menu 4 Hlášení chyby. Každý kód indikuje specifickou chybu. F F1 F2 F3 F4 F5 F6 F7 F8 Bez chyb (normální hlášení) Stopa 1 neměří Stopa 2 neměří Interní chyba Interní chyba Nízký stav baterie Příliš vysoký průtok Zahlcení pulsního výstupu A Zahlcení pulsního výstupu B Kombinace chybových hlášení: F12 znamená kombinaci chyb F1 a F2 : Stopa 1 a 2 neměří. Test displeje Zobrazí všechny segmenty.

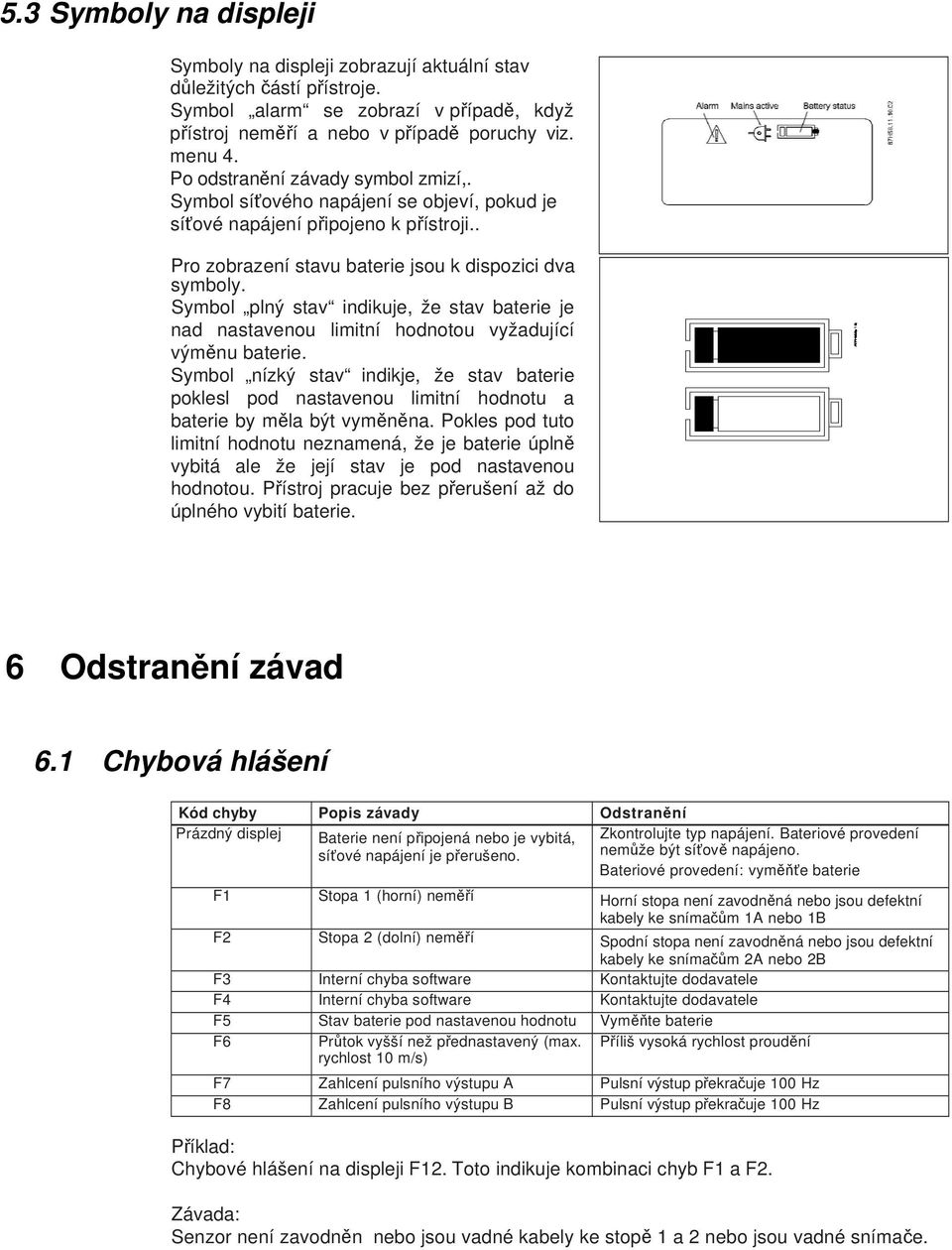

16 5.3 Symboly na displeji Symboly na displeji zobrazují aktuální stav důležitých částí přístroje. Symbol alarm se zobrazí v případě, když přístroj neměří a nebo v případě poruchy viz. menu 4. Po odstranění závady symbol zmizí,. Symbol síťového napájení se objeví, pokud je síťové napájení připojeno k přístroji.. Pro zobrazení stavu baterie jsou k dispozici dva symboly. Symbol plný stav indikuje, že stav baterie je nad nastavenou limitní hodnotou vyžadující výměnu baterie. Symbol nízký stav indikje, že stav baterie poklesl pod nastavenou limitní hodnotu a baterie by měla být vyměněna. Pokles pod tuto limitní hodnotu neznamená, že je baterie úplně vybitá ale že její stav je pod nastavenou hodnotou. Přístroj pracuje bez přerušení až do úplného vybití baterie. 6 Odstranění závad 6.1 Chybová hlášení Kód chyby Popis závady Odstranění Prázdný displej Baterie není připojená nebo je vybitá, Zkontrolujte typ napájení. Bateriové provedení síťové napájení je přerušeno. nemůže být síťově napájeno. Bateriové provedení: vyměňťe baterie F1 Stopa 1 (horní) neměří Horní stopa není zavodněná nebo jsou defektní kabely ke snímačům 1A nebo 1B F2 Stopa 2 (dolní) neměří Spodní stopa není zavodněná nebo jsou defektní kabely ke snímačům 2A nebo 2B F3 Interní chyba software Kontaktujte dodavatele F4 Interní chyba software Kontaktujte dodavatele F5 Stav baterie pod nastavenou hodnotu Vyměňte baterie F6 Průtok vyšší než přednastavený (max. Příliš vysoká rychlost proudění rychlost 10 m/s) F7 Zahlcení pulsního výstupu A Pulsní výstup překračuje 100 Hz F8 Zahlcení pulsního výstupu B Pulsní výstup překračuje 100 Hz Příklad: Chybové hlášení na displeji F12. Toto indikuje kombinaci chyb F1 a F2. Závada: Senzor není zavodněn nebo jsou vadné kabely ke stopě 1 a 2 nebo jsou vadné snímače.

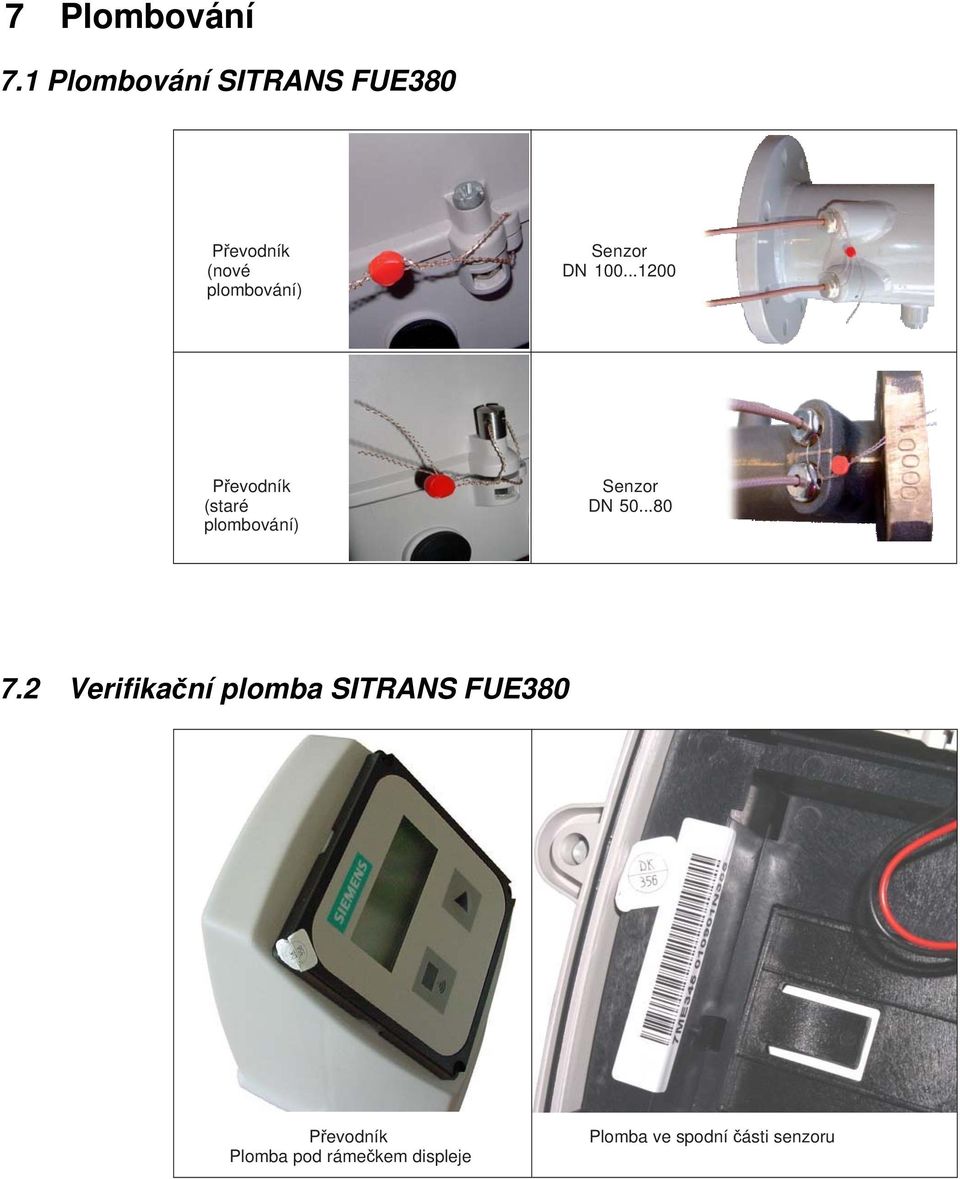

17 7 Plombování 7.1 Plombování SITRANS FUE380 Převodník (nové plombování) Senzor DN Převodník (staré plombování) Senzor DN Verifikační plomba SITRANS FUE380 Převodník Plomba pod rámečkem displeje Plomba ve spodní části senzoru

18 8 Technická data 8.1 Technická data SITRANS FUS380 / FUE380 Popis Specifikace Převodník FUS080 Krytí IP67 dle EN a DIN (NEMA 4X/6) Teplota okolí 0 C 60 C (32 F. 140 F) Skladovací teplota 35 C 85 C ( 40 F 185 F) Instalace Kabely max. 5, 10, 20, 30 m (16.4, 33, 65, 90 ft) od senzoru Mechanické vibrace 2 g, Hzve všech směrech podle IEC Pouzdro Tvrzený plast ve světle šedé barvě Napájení Baterie: výměnné 3.6 V LiSOCl (Lithium Thionyl Chloride) 32 Ah Síťové: V AC (50 60 Hz) Interval výměny baterií 6 let při pracovní teplotě 60 C (140 F) Displej LCD, 8 znaků, další 2 znaky pro stavová hlášení Tlačítko Jedno tlačítko pro přepínání Menu displeje Měřící funkce 0.5 Hz battery mode or 20 Hz mains powered Komunikace IrDA na panelu displeje (MODBUS RTU protokol); separátní moduly RS232 nebo RS485 (také MODBUS RTU protokol) Digitální výstup Dva galvanickx oddělené pulsní výstupy A a B Max. ±35 V, 50 ma Pulsní výstup A Přednastaven na dopředný průtok Pulsní výstup B Přednastaven na alarm Šířka pulsu 5, 10, 20, 50, 100, 200, 500 ms Max. frekvence 100 Hz Objemové jednotky FUE380: m 3 FUS380: dle objednávky Jednotky průtoku FUE380: m 3 /h FUS380: dle objednávky Alarmová hlášení Stopa 1, 2 měření, interní chyba, nízký stav baterie, příliš vysoký průtok, zahlcený pulsní výstup Délka kabelu Max. 30 m mezi převodníkem a senzorem (dodávané délky: 5, 10, 20, 30 m) EMC Emission EN Immunity EN Váha Převodník: 1.5 kg (3 lb) Senzor FUS380 / FUE380 Provedení senzoru 2-stopý senzor s přírubami a integrovanými převodníky Kalibrovaný z výroby DN DN 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200 Jmenovitý tlak PN 16, PN 25, PN 40, EN Materiál senzoru DN : mosaz DN : uhlíková ocel EN / p235 GH, lakovaná Provedení snímačů DN : Montovány do senzoru DN : Integrované, zavařené do senzoru Materiál snímačů nerez (AISI 316 / ) / mosaz (CuZn36Pb2as) Teplota média Kompakt. mont. : DN : C ( F) Odděl. mont.: DN : C ( F) DN : C ( F)

19 8.2 Rozměrové výkresy FUS380 a FUE380 Převodník IP67/NEMA 4X/6, montáž na stěnu Rozměry senzoru FUS380 a FUE380 DN PN 16 PN 25 PN 40 L Hmotnost L Hmotnost L Hmotnost A1 D D1 DN mm kg mm kg mm kg mm mm mm / / / / /

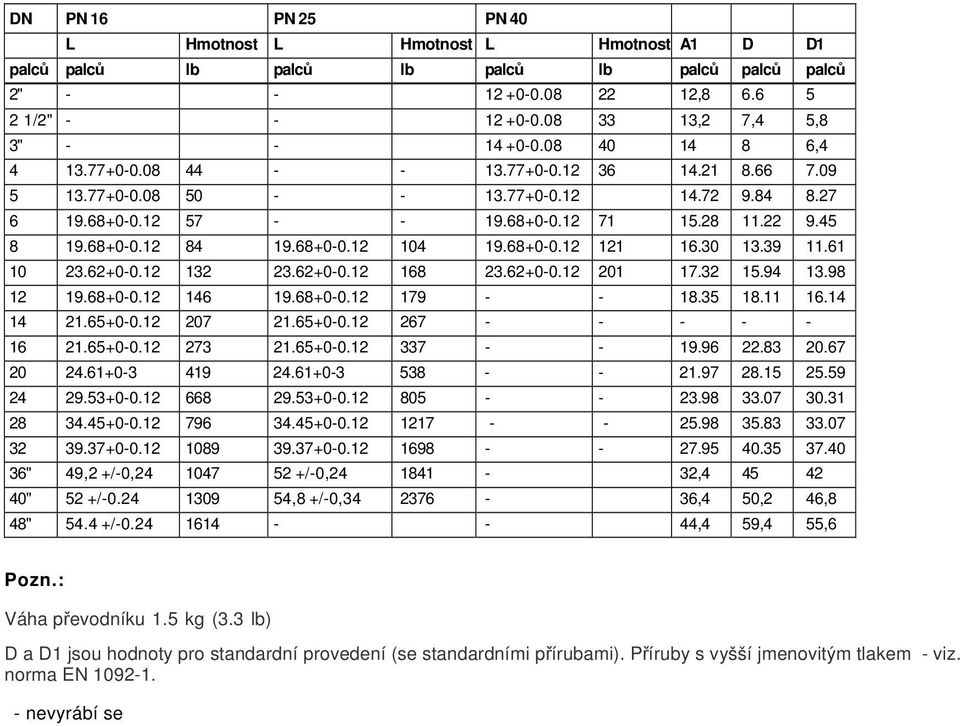

20 DN PN 16 PN 25 PN 40 L Hmotnost L Hmotnost L Hmotnost A1 D D1 palců palců lb palců lb palců lb palců palců palců 2" , /2" ,2 7,4 5,8 3" , " 49,2 +/-0, /-0, , " 52 +/ ,8 +/-0, ,4 50,2 46,8 48" / ,4 59,4 55,6 Pozn.: Váha převodníku 1.5 kg (3.3 lb) D a D1 jsou hodnoty pro standardní provedení (se standardními přírubami). Příruby s vyšší jmenovitým tlakem - viz. norma EN nevyrábí se

21 9 Příloha Prohlášení shody (CE)
