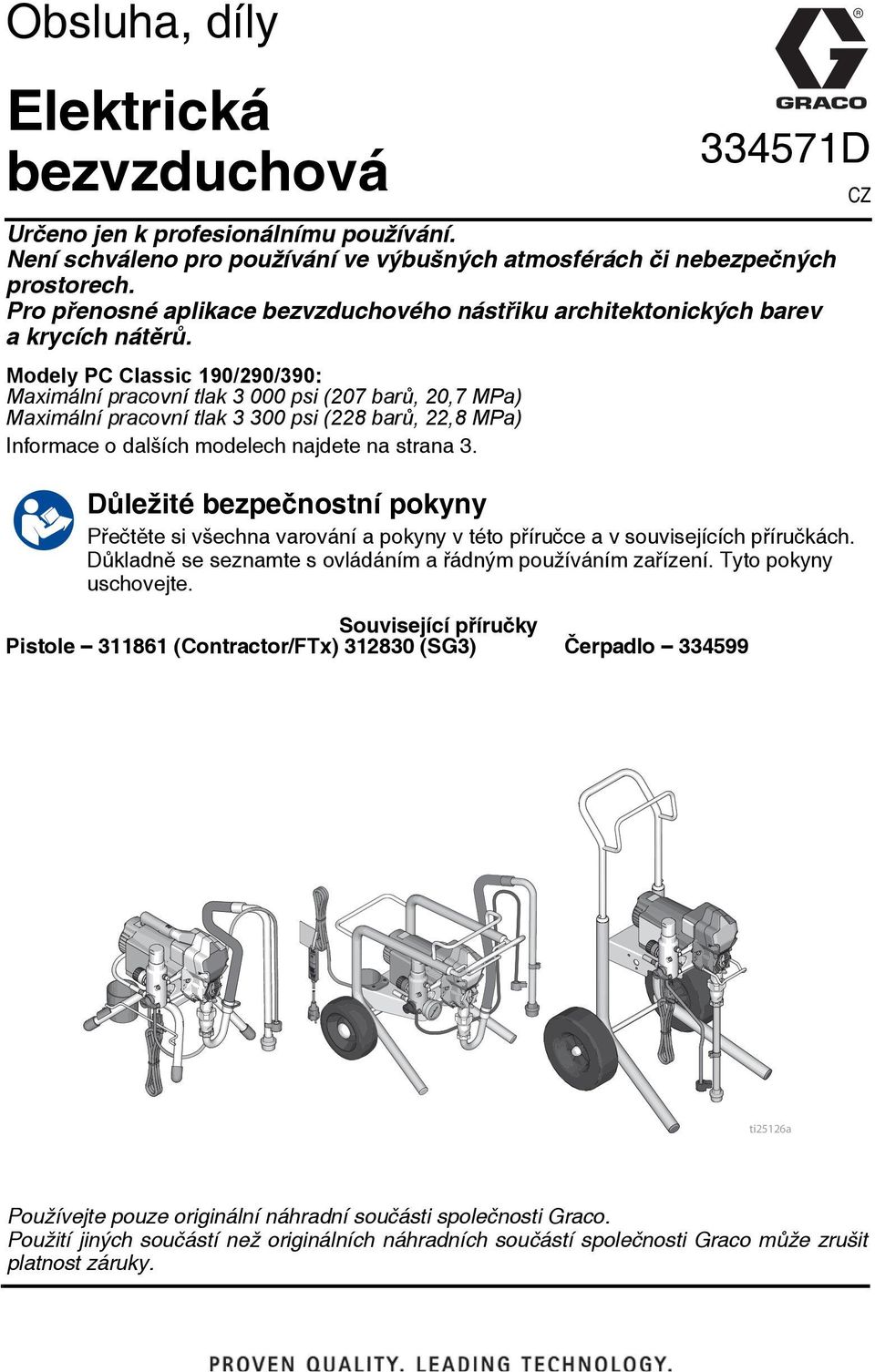

1 Obsluha, díly Elektrická bezvzduchová 33457D CZ Určeno jen k profesionálnímu používání. Není schváleno pro používání ve výbušných atmosférách či nebezpečných prostorech. Pro přenosné aplikace bezvzduchového nástřiku architektonických barev a krycích nátěrů. Modely PC Classic 90/290/390: Maximální pracovní tlak psi (207 barů, 20,7 MPa) Maximální pracovní tlak psi (228 barů, 22,8 MPa) Informace o dalších modelech najdete na strana 3. Důležité bezpečnostní pokyny Přečtěte si všechna varování a pokyny v této příručce a v souvisejících příručkách. Důkladně se seznamte s ovládáním a řádným používáním zařízení. Tyto pokyny uschovejte. Související příručky Pistole 386 (Contractor/FTx) (SG3) Čerpadlo ti2526a Používejte pouze originální náhradní součásti společnosti Graco. Použití jiných součástí než originálních náhradních součástí společnosti Graco může zrušit platnost záruky.

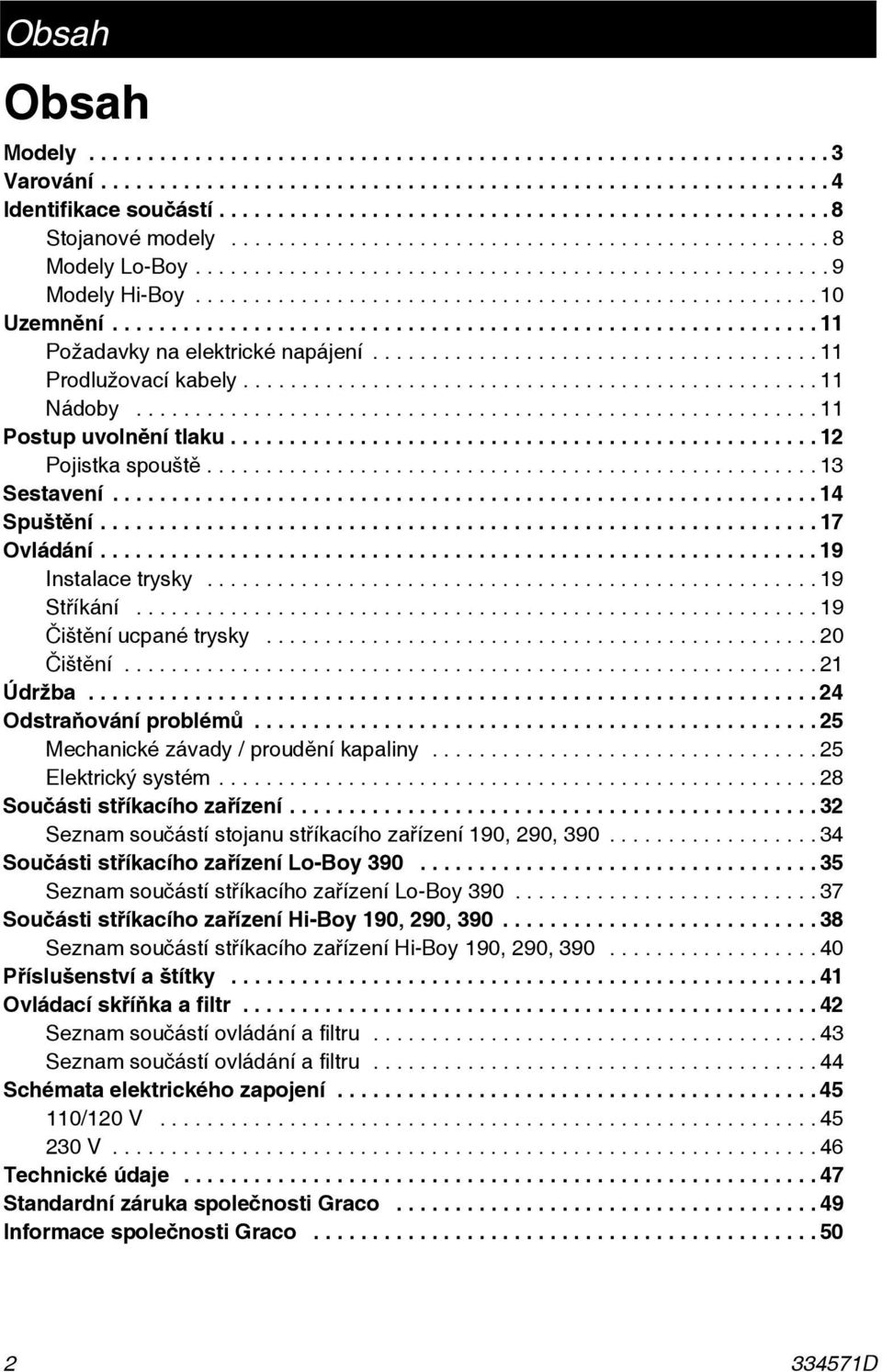

2 Obsah Obsah Modely Varování Identifikace součástí Stojanové modely Modely Lo-Boy Modely Hi-Boy Uzemnění Požadavky na elektrické napájení Prodlužovací kabely Nádoby Postup uvolnění tlaku Pojistka spouště Sestavení Spuštění Ovládání Instalace trysky Stříkání Čištění ucpané trysky Čištění Údržba Odstraňování problémů Mechanické závady / proudění kapaliny Elektrický systém Součásti stříkacího zařízení Seznam součástí stojanu stříkacího zařízení 90, 290, Součásti stříkacího zařízení Lo-Boy Seznam součástí stříkacího zařízení Lo-Boy Součásti stříkacího zařízení Hi-Boy 90, 290, Seznam součástí stříkacího zařízení Hi-Boy 90, 290, Příslušenství a štítky Ovládací skříňka a filtr Seznam součástí ovládání a filtru Seznam součástí ovládání a filtru Schémata elektrického zapojení /20 V V Technické údaje Standardní záruka společnosti Graco Informace společnosti Graco D

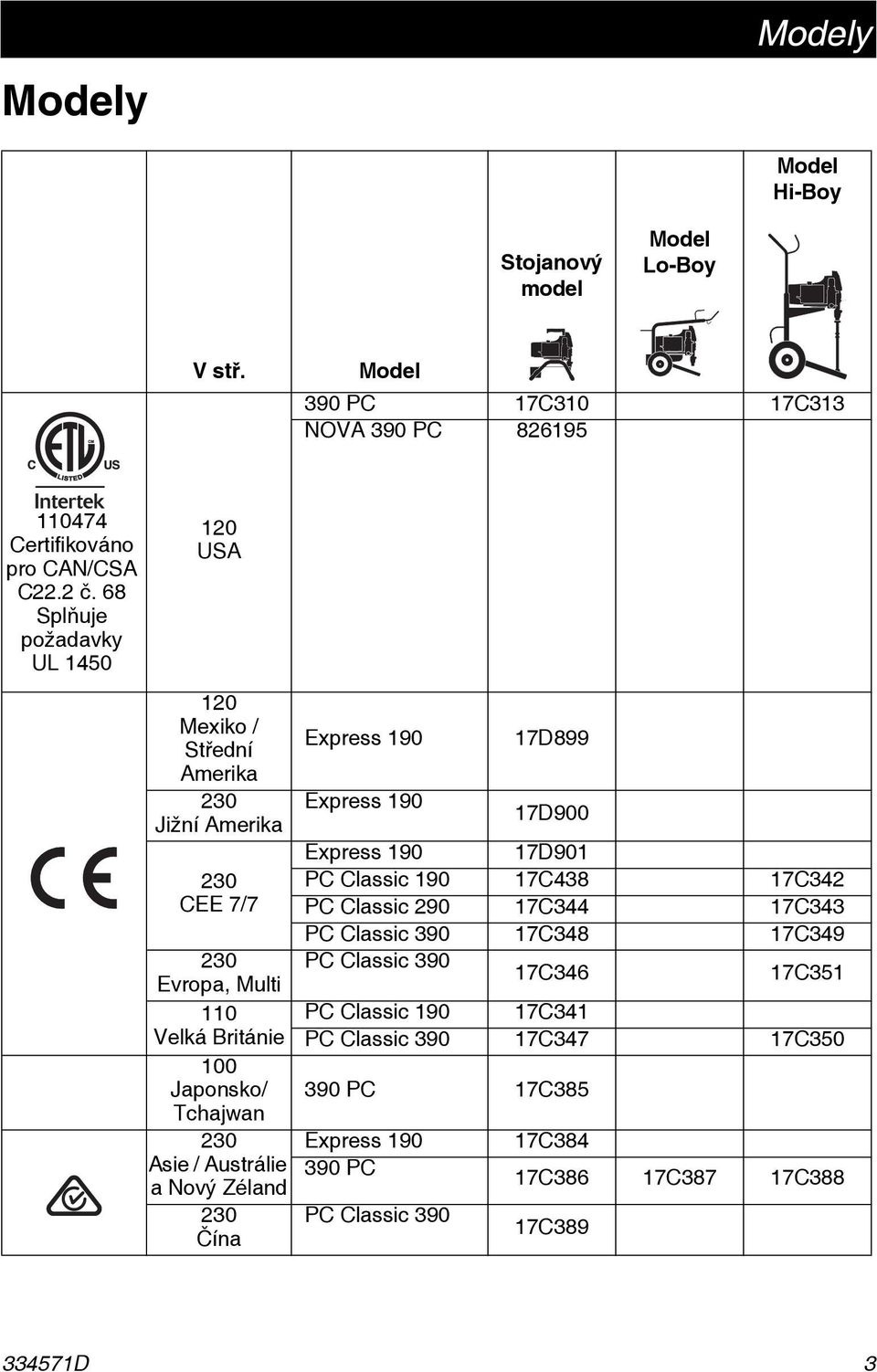

3 Modely Modely Model Hi-Boy Stojanový model Model Lo-Boy V stř. Model 390 PC 7C30 7C33 NOVA 390 PC Certifikováno pro CAN/CSA C22.2 č. 68 Splňuje požadavky UL USA 20 Mexiko / Střední Amerika 230 Jižní Amerika 230 CEE 7/7 230 Evropa, Multi 0 Velká Británie 00 Japonsko/ Tchajwan 230 Asie / Austrálie a Nový Zéland 230 Čína Express 90 Express 90 7D899 7D900 Express 90 7D90 PC Classic 90 7C438 7C342 PC Classic 290 7C344 7C343 PC Classic 390 7C348 7C349 PC Classic 390 7C346 7C35 PC Classic 90 7C34 PC Classic 390 7C347 7C PC 7C385 Express PC PC Classic 390 7C384 7C386 7C387 7C388 7C D 3

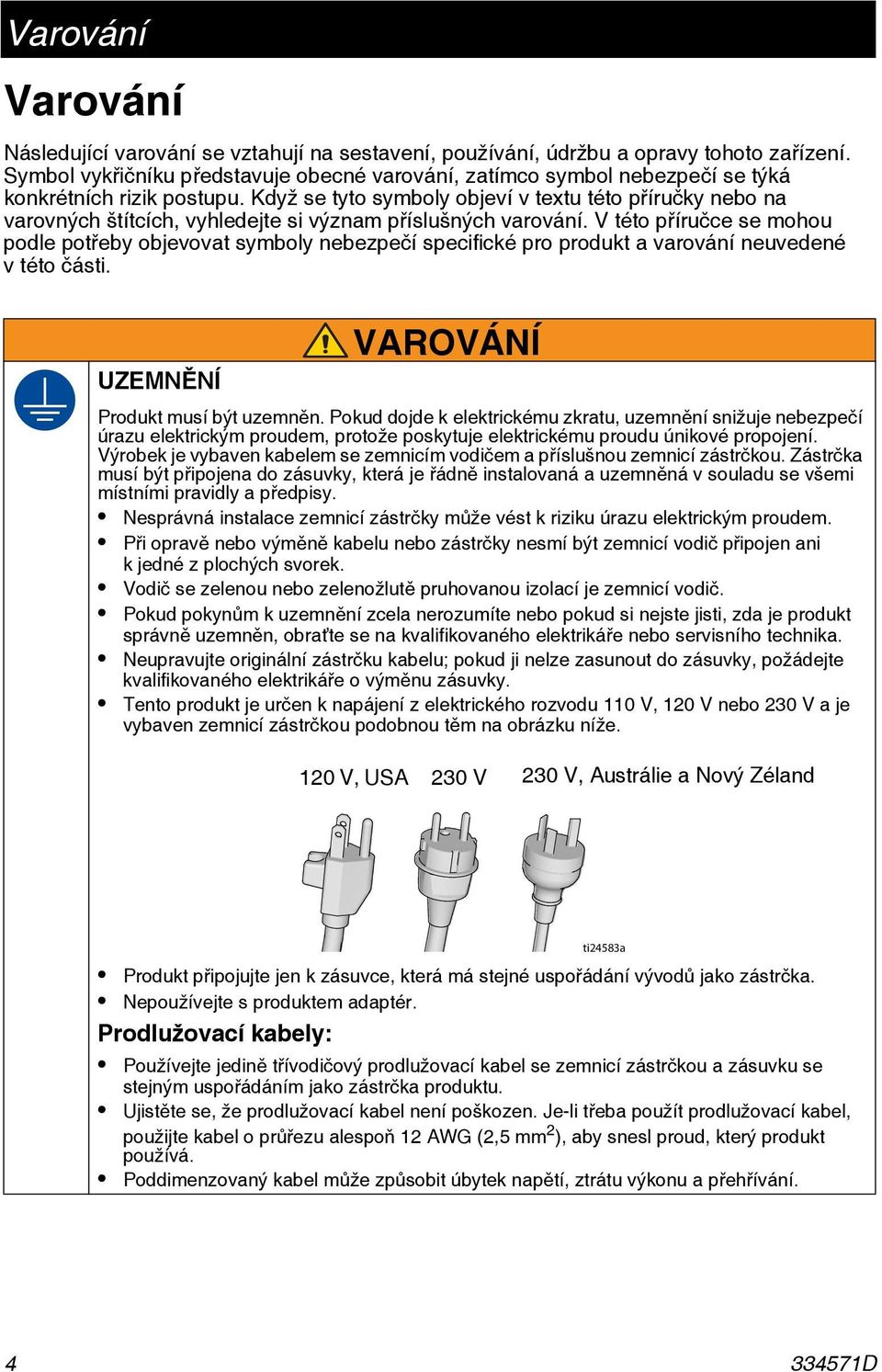

4 Varování Varování Následující varování se vztahují na sestavení, používání, údržbu a opravy tohoto zařízení. Symbol vykřičníku představuje obecné varování, zatímco symbol nebezpečí se týká konkrétních rizik postupu. Když se tyto symboly objeví v textu této příručky nebo na varovných štítcích, vyhledejte si význam příslušných varování. V této příručce se mohou podle potřeby objevovat symboly nebezpečí specifické pro produkt a varování neuvedené v této části. UZEMNĚNÍ VAROVÁNÍ Produkt musí být uzemněn. Pokud dojde k elektrickému zkratu, uzemnění snižuje nebezpečí úrazu elektrickým proudem, protože poskytuje elektrickému proudu únikové propojení. Výrobek je vybaven kabelem se zemnicím vodičem a příslušnou zemnicí zástrčkou. Zástrčka musí být připojena do zásuvky, která je řádně instalovaná a uzemněná v souladu se všemi místními pravidly a předpisy. Nesprávná instalace zemnicí zástrčky může vést k riziku úrazu elektrickým proudem. Při opravě nebo výměně kabelu nebo zástrčky nesmí být zemnicí vodič připojen ani k jedné z plochých svorek. Vodič se zelenou nebo zelenožlutě pruhovanou izolací je zemnicí vodič. Pokud pokynům k uzemnění zcela nerozumíte nebo pokud si nejste jisti, zda je produkt správně uzemněn, obraťte se na kvalifikovaného elektrikáře nebo servisního technika. Neupravujte originální zástrčku kabelu; pokud ji nelze zasunout do zásuvky, požádejte kvalifikovaného elektrikáře o výměnu zásuvky. Tento produkt je určen k napájení z elektrického rozvodu 0 V, 20 V nebo 230 V a je vybaven zemnicí zástrčkou podobnou těm na obrázku níže. 20 V, USA 230 V 230 V, Austrálie a Nový Zéland ti24583a Produkt připojujte jen k zásuvce, která má stejné uspořádání vývodů jako zástrčka. Nepoužívejte s produktem adaptér. Prodlužovací kabely: Používejte jedině třívodičový prodlužovací kabel se zemnicí zástrčkou a zásuvku se stejným uspořádáním jako zástrčka produktu. Ujistěte se, že prodlužovací kabel není poškozen. Je-li třeba použít prodlužovací kabel, použijte kabel o průřezu alespoň 2 AWG (2,5 mm 2 ), aby snesl proud, který produkt používá. Poddimenzovaný kabel může způsobit úbytek napětí, ztrátu výkonu a přehřívání D

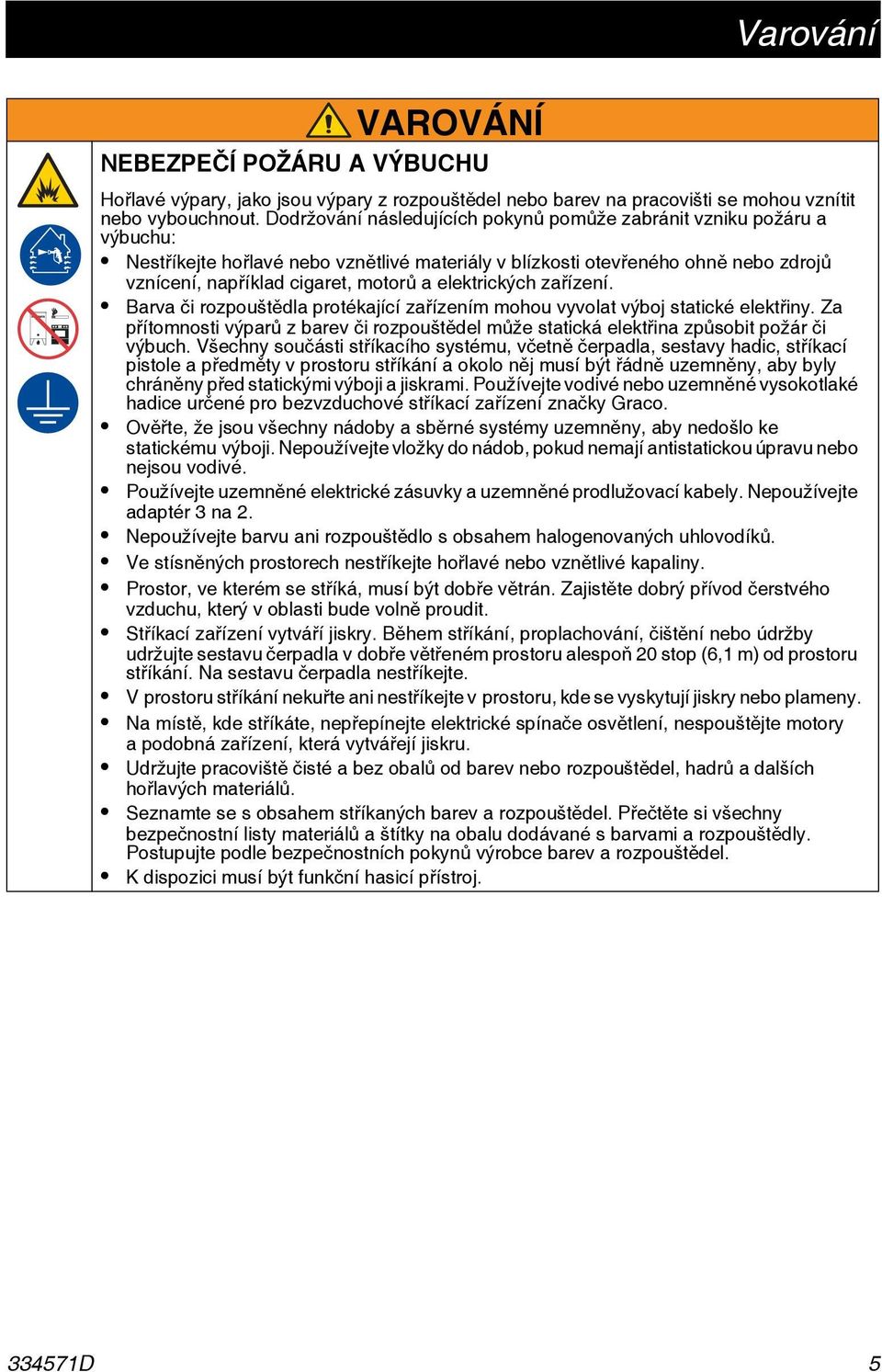

5 Varování VAROVÁNÍ NEBEZPEČÍ POŽÁRU A VÝBUCHU Hořlavé výpary, jako jsou výpary z rozpouštědel nebo barev na pracovišti se mohou vznítit nebo vybouchnout. Dodržování následujících pokynů pomůže zabránit vzniku požáru a výbuchu: Nestříkejte hořlavé nebo vznětlivé materiály v blízkosti otevřeného ohně nebo zdrojů vznícení, například cigaret, motorů a elektrických zařízení. Barva či rozpouštědla protékající zařízením mohou vyvolat výboj statické elektřiny. Za přítomnosti výparů z barev či rozpouštědel může statická elektřina způsobit požár či výbuch. Všechny součásti stříkacího systému, včetně čerpadla, sestavy hadic, stříkací pistole a předměty v prostoru stříkání a okolo něj musí být řádně uzemněny, aby byly chráněny před statickými výboji a jiskrami. Používejte vodivé nebo uzemněné vysokotlaké hadice určené pro bezvzduchové stříkací zařízení značky Graco. Ověřte, že jsou všechny nádoby a sběrné systémy uzemněny, aby nedošlo ke statickému výboji. Nepoužívejte vložky do nádob, pokud nemají antistatickou úpravu nebo nejsou vodivé. Používejte uzemněné elektrické zásuvky a uzemněné prodlužovací kabely. Nepoužívejte adaptér 3 na 2. Nepoužívejte barvu ani rozpouštědlo s obsahem halogenovaných uhlovodíků. Ve stísněných prostorech nestříkejte hořlavé nebo vznětlivé kapaliny. Prostor, ve kterém se stříká, musí být dobře větrán. Zajistěte dobrý přívod čerstvého vzduchu, který v oblasti bude volně proudit. Stříkací zařízení vytváří jiskry. Během stříkání, proplachování, čištění nebo údržby udržujte sestavu čerpadla v dobře větřeném prostoru alespoň 20 stop (6, m) od prostoru stříkání. Na sestavu čerpadla nestříkejte. V prostoru stříkání nekuřte ani nestříkejte v prostoru, kde se vyskytují jiskry nebo plameny. Na místě, kde stříkáte, nepřepínejte elektrické spínače osvětlení, nespouštějte motory a podobná zařízení, která vytvářejí jiskru. Udržujte pracoviště čisté a bez obalů od barev nebo rozpouštědel, hadrů a dalších hořlavých materiálů. Seznamte se s obsahem stříkaných barev a rozpouštědel. Přečtěte si všechny bezpečnostní listy materiálů a štítky na obalu dodávané s barvami a rozpouštědly. Postupujte podle bezpečnostních pokynů výrobce barev a rozpouštědel. K dispozici musí být funkční hasicí přístroj D 5

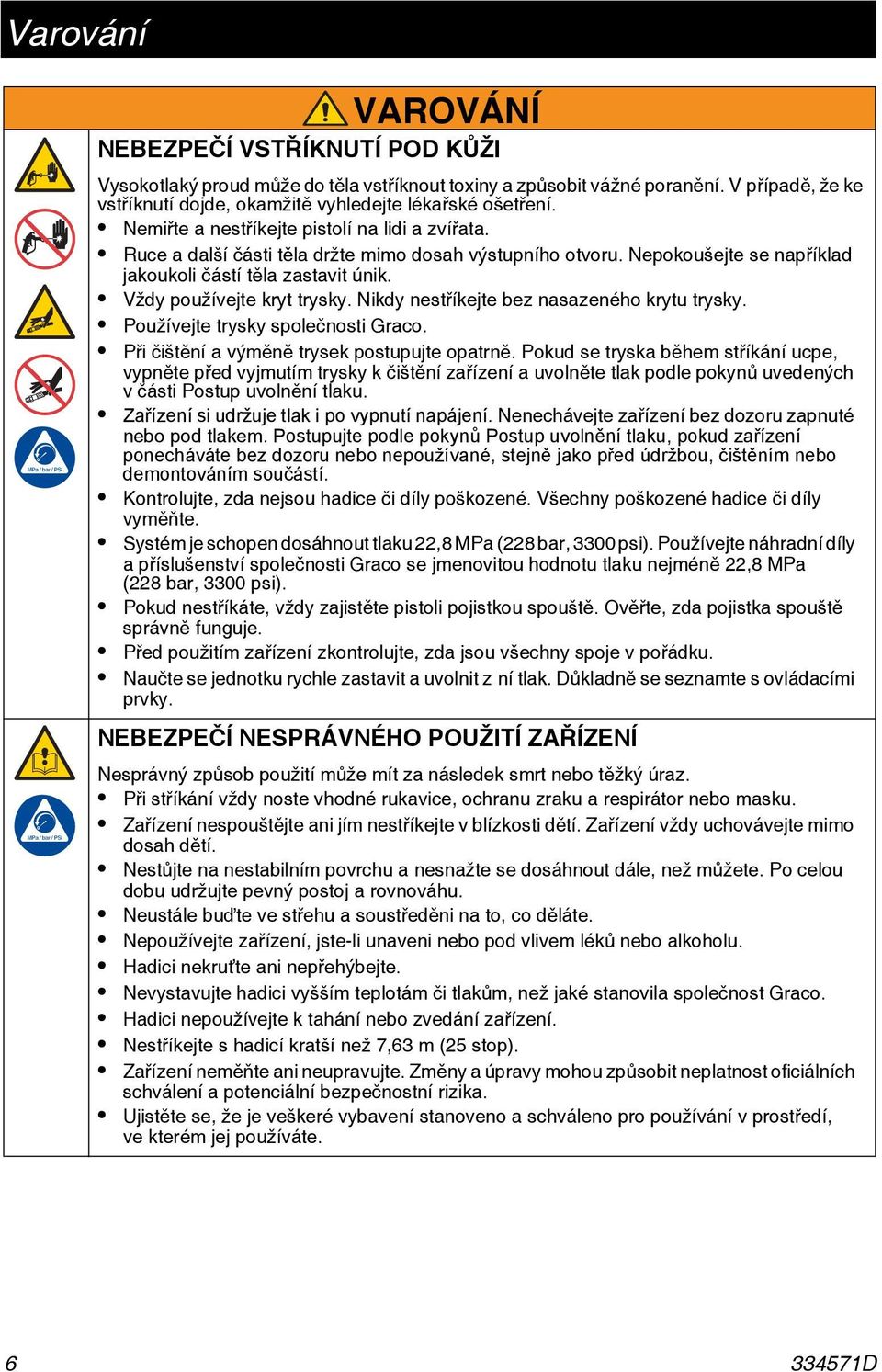

6 Varování VAROVÁNÍ NEBEZPEČÍ VSTŘÍKNUTÍ POD KŮŽI Vysokotlaký proud může do těla vstříknout toxiny a způsobit vážné poranění. V případě, že ke vstříknutí dojde, okamžitě vyhledejte lékařské ošetření. Nemiřte a nestříkejte pistolí na lidi a zvířata. Ruce a další části těla držte mimo dosah výstupního otvoru. Nepokoušejte se například jakoukoli částí těla zastavit únik. Vždy používejte kryt trysky. Nikdy nestříkejte bez nasazeného krytu trysky. Používejte trysky společnosti Graco. Při čištění a výměně trysek postupujte opatrně. Pokud se tryska během stříkání ucpe, vypněte před vyjmutím trysky k čištění zařízení a uvolněte tlak podle pokynů uvedených v části Postup uvolnění tlaku. Zařízení si udržuje tlak i po vypnutí napájení. Nenechávejte zařízení bez dozoru zapnuté nebo pod tlakem. Postupujte podle pokynů Postup uvolnění tlaku, pokud zařízení ponecháváte bez dozoru nebo nepoužívané, stejně jako před údržbou, čištěním nebo demontováním součástí. Kontrolujte, zda nejsou hadice či díly poškozené. Všechny poškozené hadice či díly vyměňte. Systém je schopen dosáhnout tlaku 22,8 MPa (228 bar, 3300 psi). Používejte náhradní díly a příslušenství společnosti Graco se jmenovitou hodnotu tlaku nejméně 22,8 MPa (228 bar, 3300 psi). Pokud nestříkáte, vždy zajistěte pistoli pojistkou spouště. Ověřte, zda pojistka spouště správně funguje. Před použitím zařízení zkontrolujte, zda jsou všechny spoje v pořádku. Naučte se jednotku rychle zastavit a uvolnit z ní tlak. Důkladně se seznamte s ovládacími prvky. NEBEZPEČÍ NESPRÁVNÉHO POUŽITÍ ZAŘÍZENÍ Nesprávný způsob použití může mít za následek smrt nebo těžký úraz. Při stříkání vždy noste vhodné rukavice, ochranu zraku a respirátor nebo masku. Zařízení nespouštějte ani jím nestříkejte v blízkosti dětí. Zařízení vždy uchovávejte mimo dosah dětí. Nestůjte na nestabilním povrchu a nesnažte se dosáhnout dále, než můžete. Po celou dobu udržujte pevný postoj a rovnováhu. Neustále buďte ve střehu a soustředěni na to, co děláte. Nepoužívejte zařízení, jste-li unaveni nebo pod vlivem léků nebo alkoholu. Hadici nekruťte ani nepřehýbejte. Nevystavujte hadici vyšším teplotám či tlakům, než jaké stanovila společnost Graco. Hadici nepoužívejte k tahání nebo zvedání zařízení. Nestříkejte s hadicí kratší než 7,63 m (25 stop). Zařízení neměňte ani neupravujte. Změny a úpravy mohou způsobit neplatnost oficiálních schválení a potenciální bezpečnostní rizika. Ujistěte se, že je veškeré vybavení stanoveno a schváleno pro používání v prostředí, ve kterém jej používáte D

7 Varování VAROVÁNÍ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM Vybavení musí být uzemněno. Nesprávné uzemnění, montáž nebo používání systému může způsobit úraz elektrickým proudem. Před opravou zařízení vypněte a odpojte napájecí kabel. Produkt připojujte pouze k uzemněným elektrickým zásuvkám. Používejte vždy třívodičové prodlužovací kabely. Ujistěte se, že uzemňovací kontakty napájecího a prodlužovacího kabelu jsou neporušené. Nevystavujte zařízení dešti. Skladujte jej v místnosti. NEBEZPEČÍ SOUVISEJÍCÍ S HLINÍKOVÝMI DÍLY POD TLAKEM Použití tekutin, které nejsou slučitelné s hliníkem v tlakovém zařízení, může vést k silné chemické reakci a roztržení zařízení. Nedodržení tohoto varování může vést k úmrtí, těžkému zranění či poškození majetku. Nepoužívejte,,-trichloretan, metylenchlorid, jiná rozpouštědla s halogenovanými uhlovodíky ani kapaliny s obsahem těchto látek. Nepoužívejte chlorové bělidlo. Mnoho dalších kapalin může obsahovat chemikálie reagující s hliníkem. Otázku slučitelnosti materiálů konzultujte se svým dodavatelem. NEBEZPEČÍ POHYBLIVÉ SOUČÁSTI Pohyblivé součásti mohou skřípnout, pořezat nebo uříznout prsty a jiné části těla. Zůstávejte mimo dosah pohybujících se součástí. Neprovozujte zařízení se sejmutými ochrannými kryty nebo zábranami. Zařízení, které je pod tlakem, se může uvést do provozu bez varování. Před kontrolou, přesunem nebo údržbou zařízení postupujte podle části Postup uvolnění tlaku a odpojte všechny zdroje napájení. NEBEZPEČÍ SOUVISEJÍCÍ S JEDOVATÝMI KAPALINAMI NEBO VÝPARY Toxické kapaliny nebo výpary mohou způsobit těžké zranění nebo smrt v případě, že dojde k jejich vystříknutí do očí či na kůži, vdechnutí nebo spolknutí. Přečtěte si bezpečnostní listy a seznamte se se specifickými riziky kapalin, které používáte. Nebezpečné kapaliny skladujte ve schválených nádobách a likvidujte je v souladu spříslušnými pokyny. OSOBNÍ OCHRANNÉ POMŮCKY Na pracovišti noste vhodné ochranné pomůcky, abyste zabránili těžkým zraněním, jako je například zranění očí, ztráta sluchu, vdechnutí toxických výparů a popálení. Příklady ochranných pomůcek: Ochrana sluchu a zraku Respirátory, ochranný oděv a rukavice podle doporučení výrobce kapaliny či rozpouštědla. NÁVRH ZÁKONA Č. 65 STÁTU KALIFORNIE Tento produkt obsahuje chemikálie uznávané ve státu Kalifornie jako látky rakovinotvorné, způsobující vrozené vady nebo jinak poškozující reprodukční proces. Po manipulaci s látkami si omyjte ruce D 7

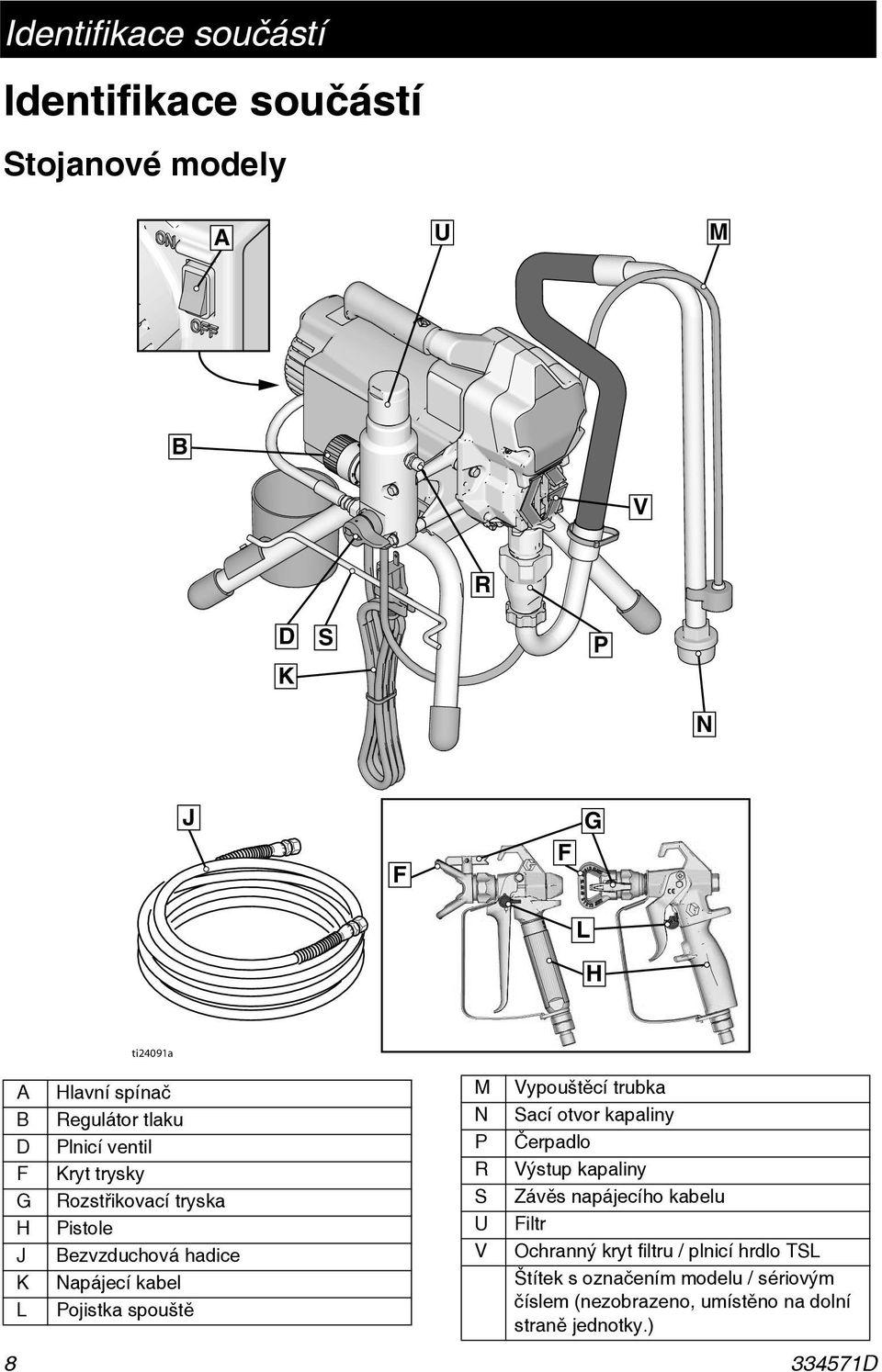

8 Identifikace součástí Identifikace součástí Stojanové modely A U M B V R D K S P N J G F F L H ti2409a A B D F G H J K L Hlavní spínač Regulátor tlaku Plnicí ventil Kryt trysky Rozstřikovací tryska Pistole Bezvzduchová hadice Napájecí kabel Pojistka spouště M N P R S U V Vypouštěcí trubka Sací otvor kapaliny Čerpadlo Výstup kapaliny Závěs napájecího kabelu Filtr Ochranný kryt filtru / plnicí hrdlo TSL Štítek s označením modelu / sériovým číslem (nezobrazeno, umístěno na dolní straně jednotky.) D

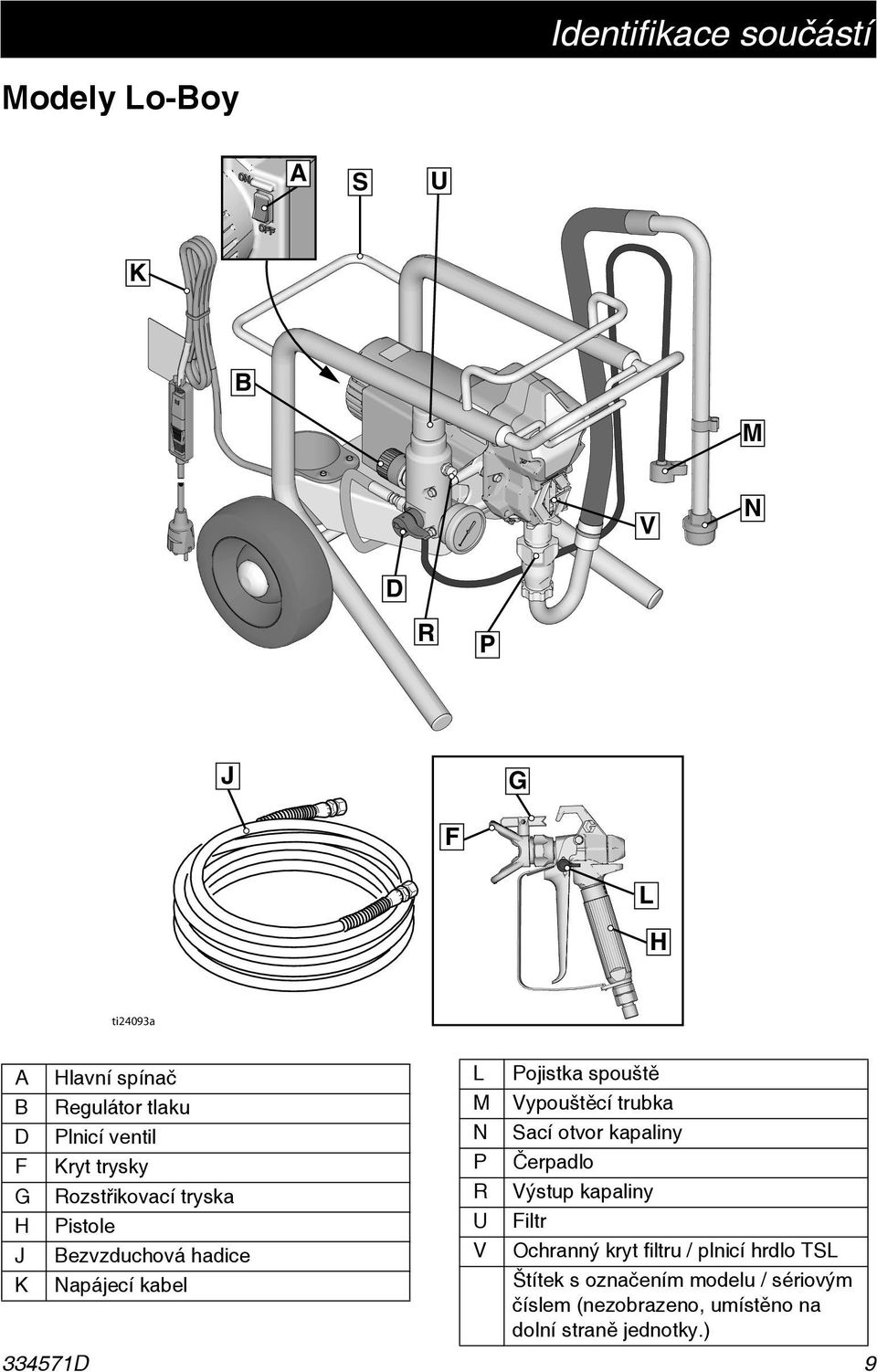

9 Identifikace součástí Modely Lo-Boy A S U K B M V N D R P J G F L H ti24093a A B D F G H J K Hlavní spínač Regulátor tlaku Plnicí ventil Kryt trysky Rozstřikovací tryska Pistole Bezvzduchová hadice Napájecí kabel 33457D 9 L M N P R U V Pojistka spouště Vypouštěcí trubka Sací otvor kapaliny Čerpadlo Výstup kapaliny Filtr Ochranný kryt filtru / plnicí hrdlo TSL Štítek s označením modelu / sériovým číslem (nezobrazeno, umístěno na dolní straně jednotky.)

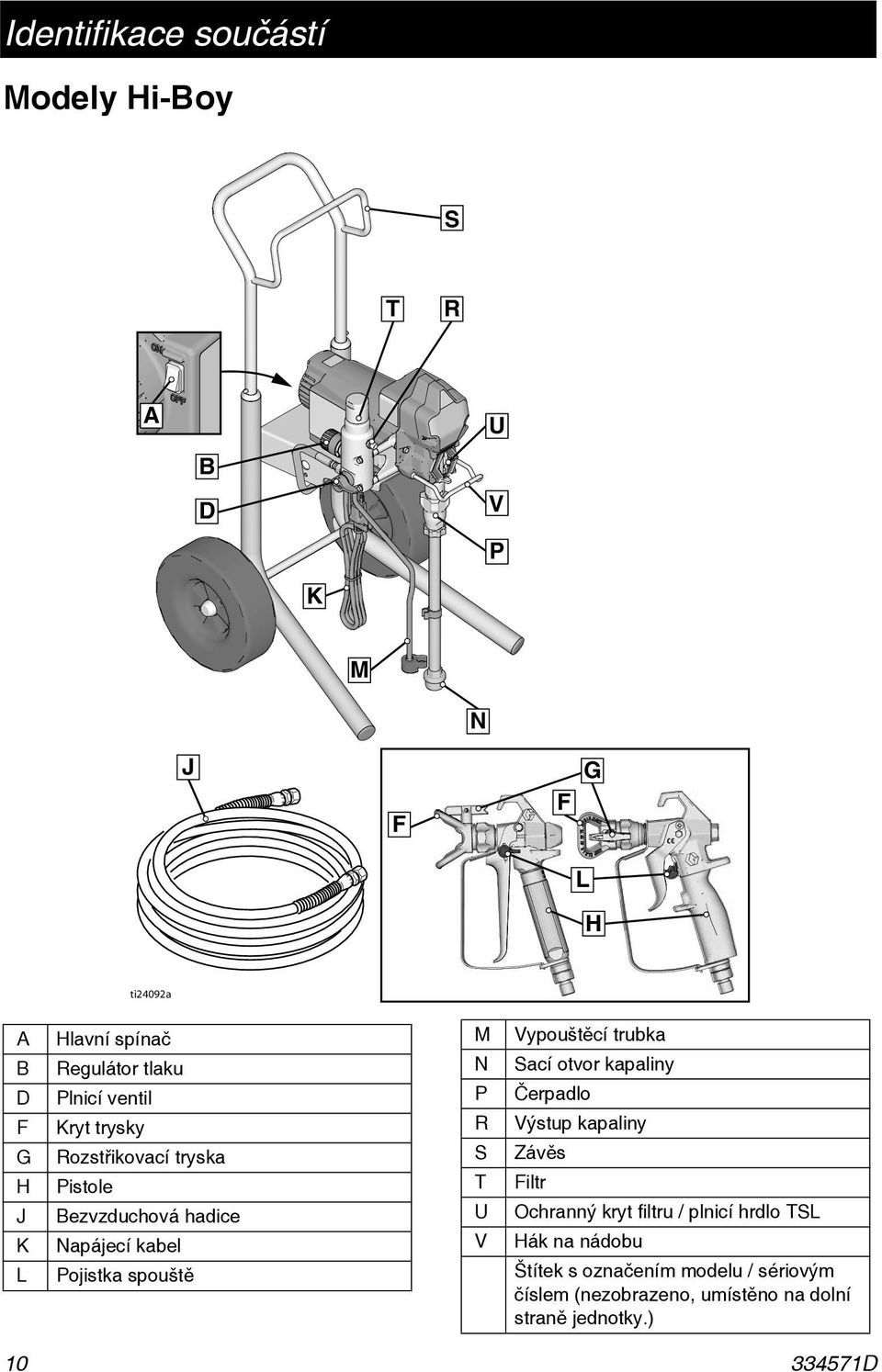

10 Identifikace součástí Modely Hi-Boy S T R A B D U V P K M N J F F G L H ti24092a A B D F G H J K L Hlavní spínač Regulátor tlaku Plnicí ventil Kryt trysky Rozstřikovací tryska Pistole Bezvzduchová hadice Napájecí kabel Pojistka spouště M N P R S T U V Vypouštěcí trubka Sací otvor kapaliny Čerpadlo Výstup kapaliny Závěs Filtr Ochranný kryt filtru / plnicí hrdlo TSL Hák na nádobu Štítek s označením modelu / sériovým číslem (nezobrazeno, umístěno na dolní straně jednotky.) D

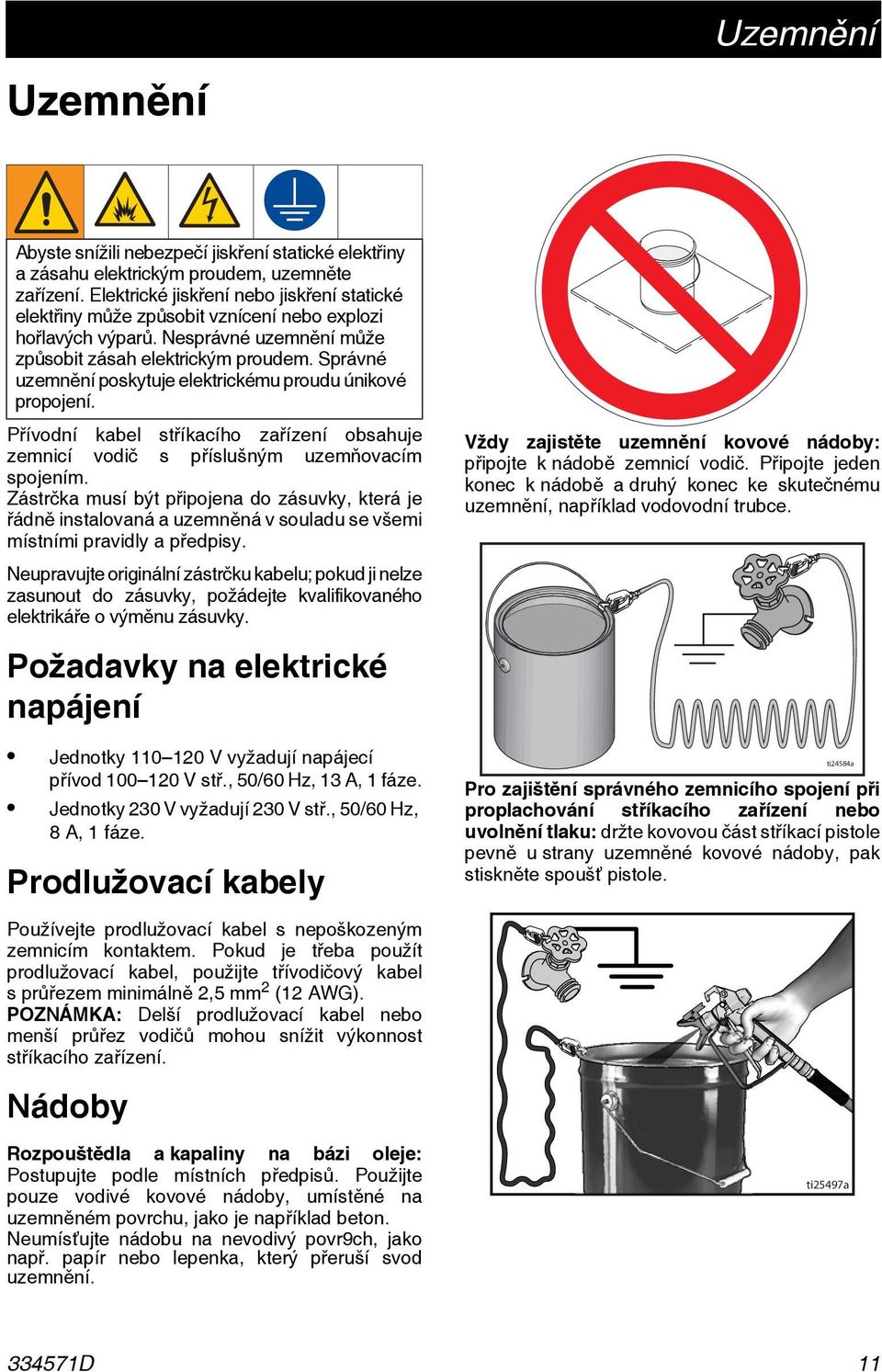

11 Uzemnění Uzemnění Abyste snížili nebezpečí jiskření statické elektřiny a zásahu elektrickým proudem, uzemněte zařízení. Elektrické jiskření nebo jiskření statické elektřiny může způsobit vznícení nebo explozi hořlavých výparů. Nesprávné uzemnění může způsobit zásah elektrickým proudem. Správné uzemnění poskytuje elektrickému proudu únikové propojení. Přívodní kabel stříkacího zařízení obsahuje zemnicí vodič s příslušným uzemňovacím spojením. Zástrčka musí být připojena do zásuvky, která je řádně instalovaná a uzemněná v souladu se všemi místními pravidly a předpisy. Vždy zajistěte uzemnění kovové nádoby: připojte k nádobě zemnicí vodič. Připojte jeden konec k nádobě a druhý konec ke skutečnému uzemnění, například vodovodní trubce. Neupravujte originální zástrčku kabelu; pokud ji nelze zasunout do zásuvky, požádejte kvalifikovaného elektrikáře o výměnu zásuvky. Požadavky na elektrické napájení Jednotky 0 20 V vyžadují napájecí přívod V stř., 50/60 Hz, 3 A, fáze. Jednotky 230 V vyžadují 230 V stř., 50/60 Hz, 8 A, fáze. Prodlužovací kabely ti24584a Pro zajištění správného zemnicího spojení při proplachování stříkacího zařízení nebo uvolnění tlaku: držte kovovou část stříkací pistole pevně u strany uzemněné kovové nádoby, pak stiskněte spoušť pistole. Používejte prodlužovací kabel s nepoškozeným zemnicím kontaktem. Pokud je třeba použít prodlužovací kabel, použijte třívodičový kabel s průřezem minimálně 2,5 mm2 (2 AWG). POZNÁMKA: Delší prodlužovací kabel nebo menší průřez vodičů mohou snížit výkonnost stříkacího zařízení. Nádoby Rozpouštědla a kapaliny na bázi oleje: Postupujte podle místních předpisů. Použijte pouze vodivé kovové nádoby, umístěné na uzemněném povrchu, jako je například beton. Neumísťujte nádobu na nevodivý povr9ch, jako např. papír nebo lepenka, který přeruší svod uzemnění D ti25497a

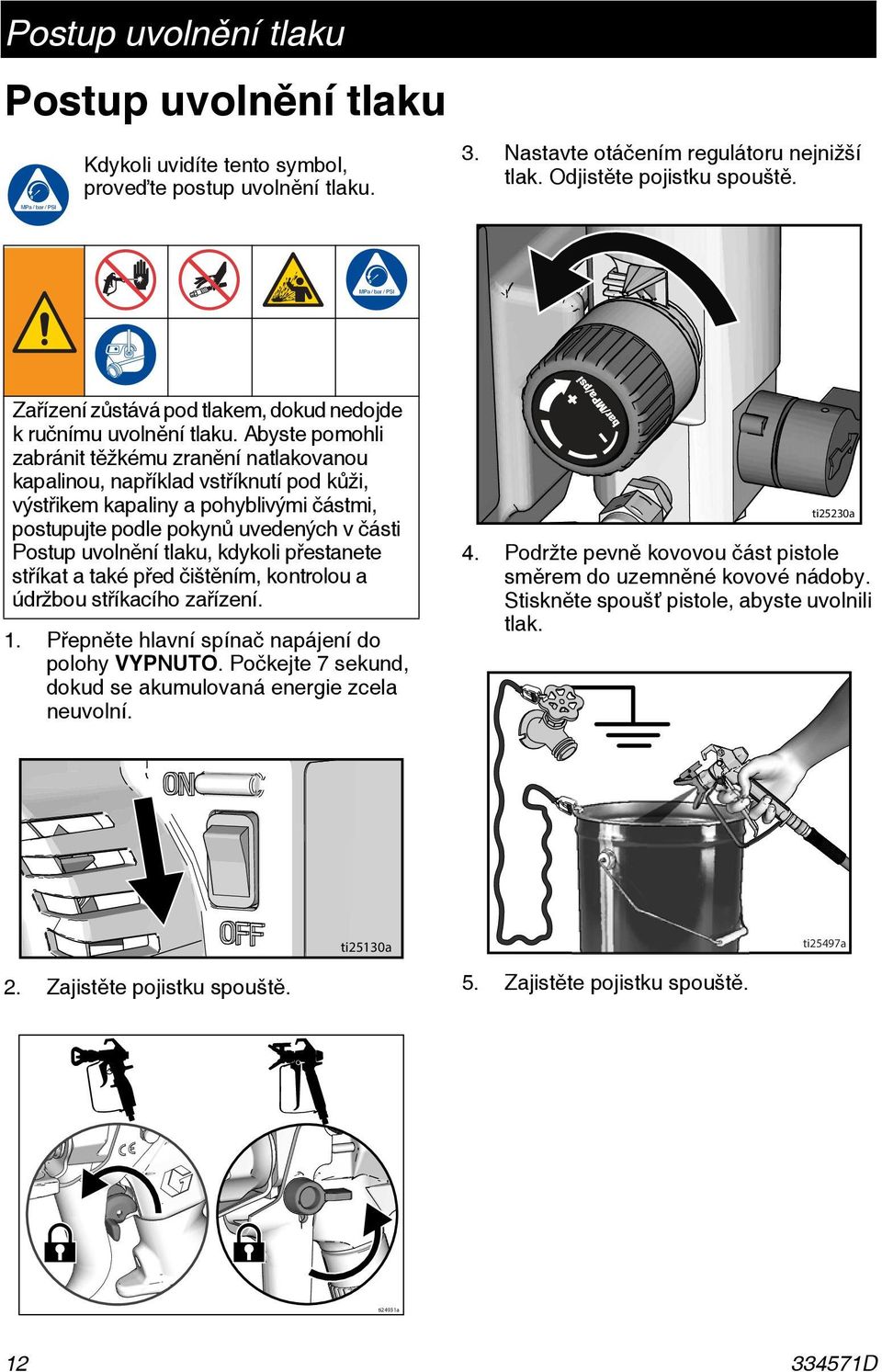

12 Postup uvolnění tlaku Postup uvolnění tlaku 3. Kdykoli uvidíte tento symbol, proveďte postup uvolnění tlaku. Zařízení zůstává pod tlakem, dokud nedojde k ručnímu uvolnění tlaku. Abyste pomohli zabránit těžkému zranění natlakovanou kapalinou, například vstříknutí pod kůži, výstřikem kapaliny a pohyblivými částmi, postupujte podle pokynů uvedených v části Postup uvolnění tlaku, kdykoli přestanete stříkat a také před čištěním, kontrolou a údržbou stříkacího zařízení.. Nastavte otáčením regulátoru nejnižší tlak. Odjistěte pojistku spouště. ti25230a 4. Přepněte hlavní spínač napájení do polohy VYPNUTO. Počkejte 7 sekund, dokud se akumulovaná energie zcela neuvolní. Podržte pevně kovovou část pistole směrem do uzemněné kovové nádoby. Stiskněte spoušť pistole, abyste uvolnili tlak. ti25497a ti2530a Zajistěte pojistku spouště. Zajistěte pojistku spouště. ti2493a D

13 Postup uvolnění tlaku 6. Zasuňte vypouštěcí trubku do nádoby. Otočte plnicí ventil směrem dolů. Plnicí ventil nechte ve vypouštěcí poloze, dokud nebudete znovu připraveni stříkat. a. VELICE POMALU povolte přídržnou matici krytu trysky nebo koncovou hadicovou spojku a postupně uvolněte tlak. b. Povolte přídržnou matici nebo koncovou hadicovou spojku úplně. c. Odstraňte překážku z hadice nebo trysky. Pojistka spouště Pojistku spouště zajistěte vždy, když přestanete stříkat, aby nedošlo k náhodnému spuštění pistole stiskem rukou nebo nárazem či pádem. ti24607a 7. Máte-li podezření, že jsou stříkací pistole nebo hadice ucpané, nebo že po provedení výše uvedených kroků nebyl tlak zcela uvolněn: ti2462a 33457D 3

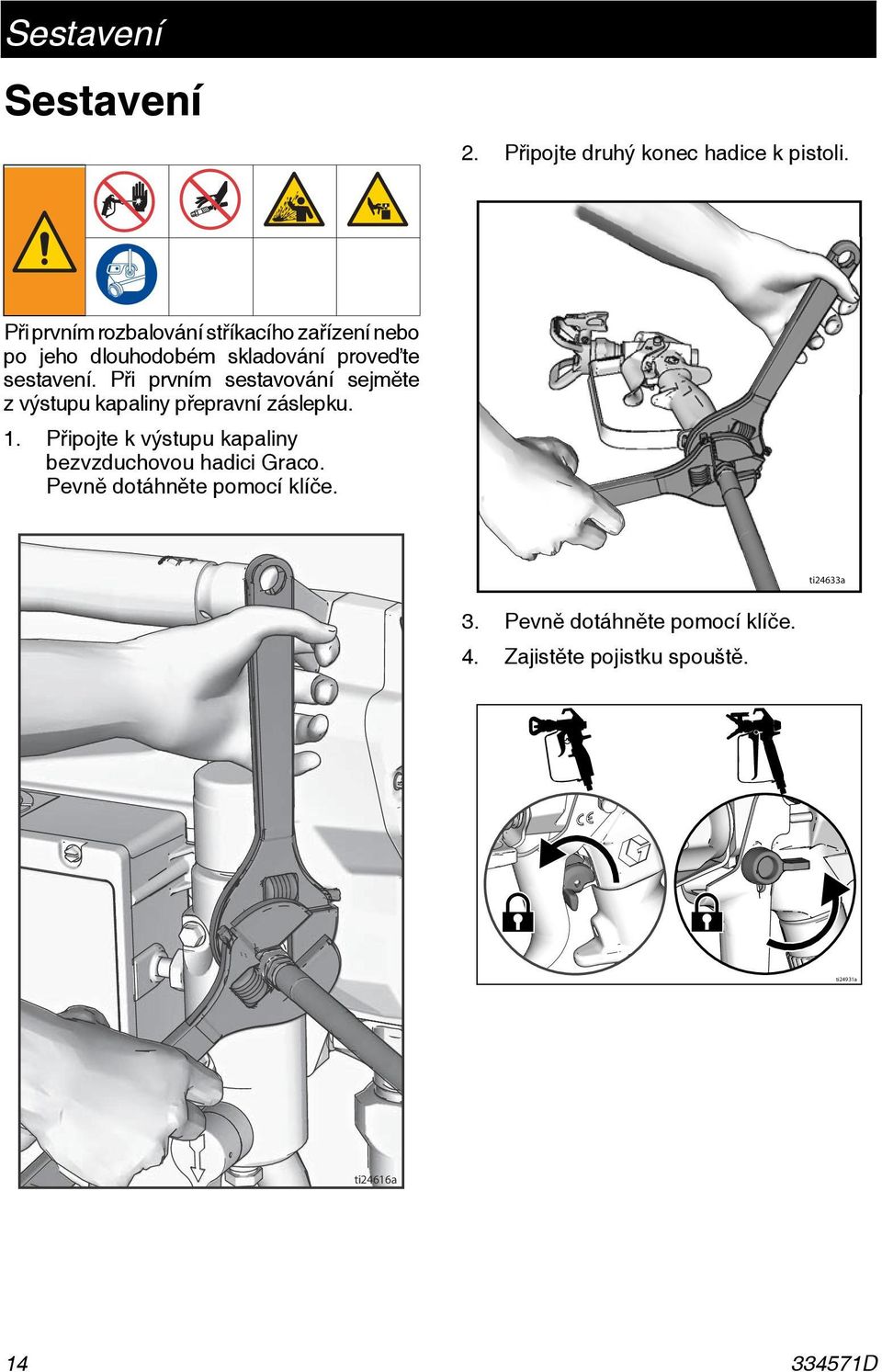

14 Sestavení Sestavení 2. Připojte druhý konec hadice k pistoli. Při prvním rozbalování stříkacího zařízení nebo po jeho dlouhodobém skladování proveďte sestavení. Při prvním sestavování sejměte z výstupu kapaliny přepravní záslepku.. Připojte k výstupu kapaliny bezvzduchovou hadici Graco. Pevně dotáhněte pomocí klíče. ti24633a 3. Pevně dotáhněte pomocí klíče. 4. Zajistěte pojistku spouště. ti2493a ti2466a D

15 Sestavení 5. Sejměte kryt trysky. a. Umístěte trysku nádobky kapaliny TSL do horního otvoru uprostřed v mřížce na přední straně stříkacího zařízení. b. Stiskněte nádobku a nadávkujte dostatek kapaliny TSL k vyplnění prostoru mezi pístnicí čerpadla a těsněním matice ucpávky. ti24592a 6. Při prvním rozbalování stříkacího zařízení odstraňte obalový materiál ze sacího sítka. Po dlouhodobém skladování zkontrolujte sací sítko, zda není ucpané nečistotami. ti24639a 8. Zkontrolujte, zda je hlavní napájecí spínač v poloze VYPNUTO. ti2530a 9. Napájecí kabel připojte do správně uzemněné elektrické zásuvky. ti24638a 7. Matici ucpávky hrdla naplňte kapalinou TSL, abyste předešli předčasnému opotřebení ucpávky. Toto proveďte denně nebo při každém stříkání. 0. Otočte plnicí ventil směrem dolů. ti2465a 33457D 5

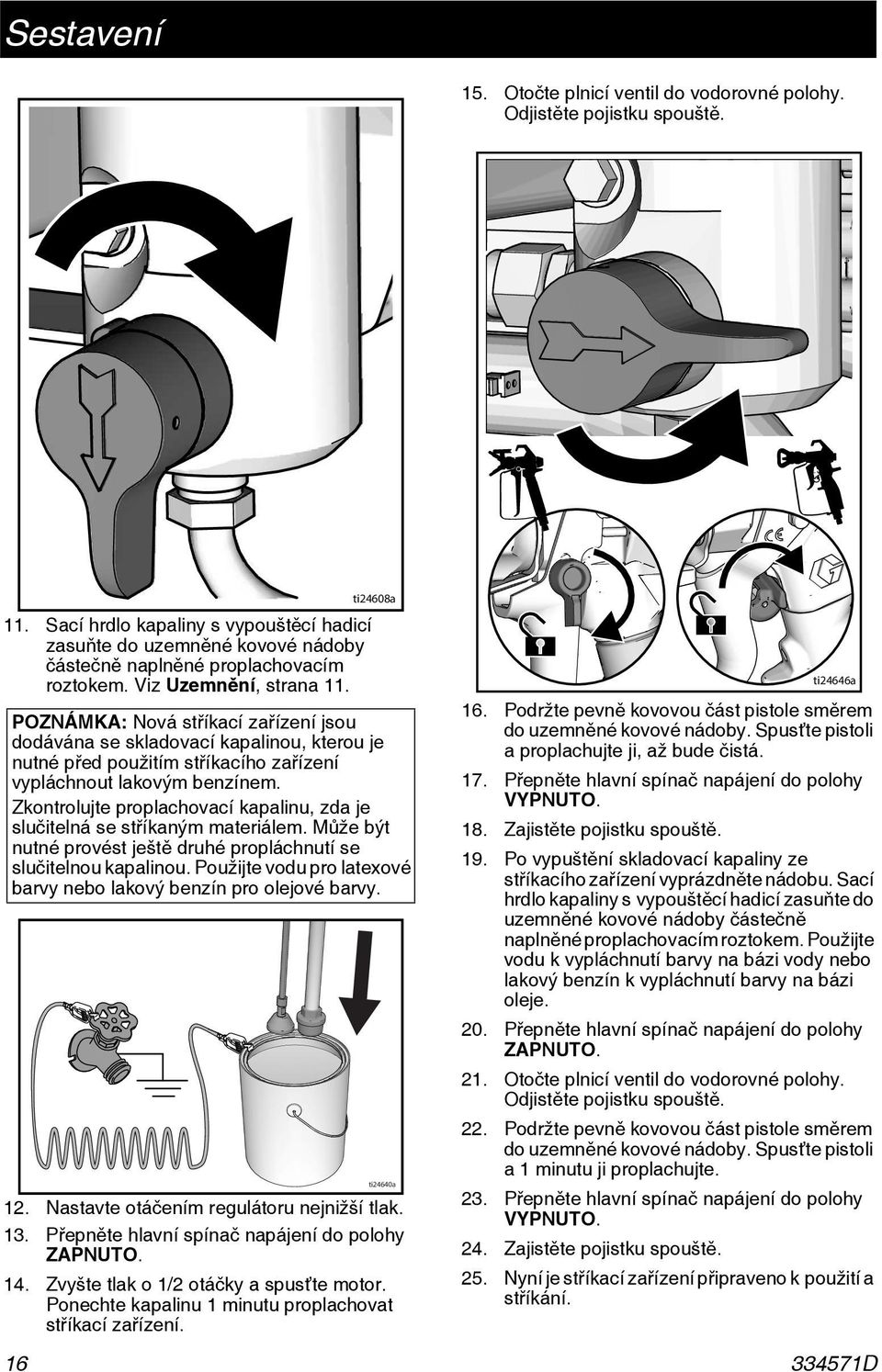

16 Sestavení 5. Otočte plnicí ventil do vodorovné polohy. Odjistěte pojistku spouště.. Sací hrdlo kapaliny s vypouštěcí hadicí zasuňte do uzemněné kovové nádoby částečně naplněné proplachovacím roztokem. Viz Uzemnění, strana. ti24608a POZNÁMKA: Nová stříkací zařízení jsou dodávána se skladovací kapalinou, kterou je nutné před použitím stříkacího zařízení vypláchnout lakovým benzínem. Zkontrolujte proplachovací kapalinu, zda je slučitelná se stříkaným materiálem. Může být nutné provést ještě druhé propláchnutí se slučitelnou kapalinou. Použijte vodu pro latexové barvy nebo lakový benzín pro olejové barvy. ti24640a 2. Nastavte otáčením regulátoru nejnižší tlak. 3. Přepněte hlavní spínač napájení do polohy ZAPNUTO. 4. Zvyšte tlak o /2 otáčky a spusťte motor. Ponechte kapalinu minutu proplachovat stříkací zařízení. ti24646a 6. Podržte pevně kovovou část pistole směrem do uzemněné kovové nádoby. Spusťte pistoli a proplachujte ji, až bude čistá. 7. Přepněte hlavní spínač napájení do polohy VYPNUTO. 8. Zajistěte pojistku spouště. 9. Po vypuštění skladovací kapaliny ze stříkacího zařízení vyprázdněte nádobu. Sací hrdlo kapaliny s vypouštěcí hadicí zasuňte do uzemněné kovové nádoby částečně naplněné proplachovacím roztokem. Použijte vodu k vypláchnutí barvy na bázi vody nebo lakový benzín k vypláchnutí barvy na bázi oleje. 20. Přepněte hlavní spínač napájení do polohy ZAPNUTO. 2. Otočte plnicí ventil do vodorovné polohy. Odjistěte pojistku spouště. 22. Podržte pevně kovovou část pistole směrem do uzemněné kovové nádoby. Spusťte pistoli a minutu ji proplachujte. 23. Přepněte hlavní spínač napájení do polohy VYPNUTO. 24. Zajistěte pojistku spouště. 25. Nyní je stříkací zařízení připraveno k použití a stříkání D

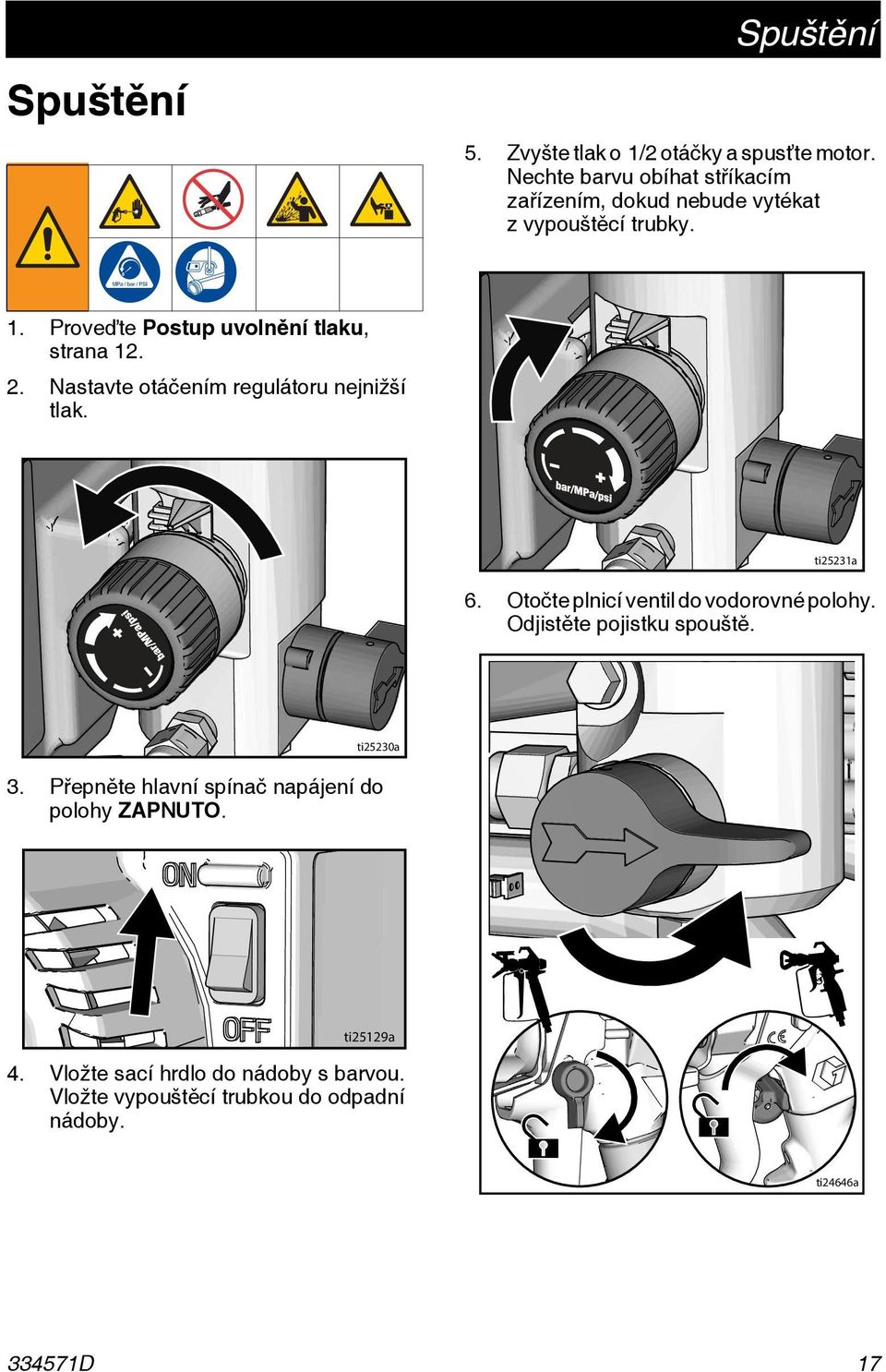

17 Spuštění Spuštění 5.. Proveďte Postup uvolnění tlaku, strana Nastavte otáčením regulátoru nejnižší tlak. Zvyšte tlak o /2 otáčky a spusťte motor. Nechte barvu obíhat stříkacím zařízením, dokud nebude vytékat z vypouštěcí trubky. ti2523a 6. Otočte plnicí ventil do vodorovné polohy. Odjistěte pojistku spouště. ti25230a 3. Přepněte hlavní spínač napájení do polohy ZAPNUTO. ti2529a 4. Vložte sací hrdlo do nádoby s barvou. Vložte vypouštěcí trubkou do odpadní nádoby. ti24646a 33457D 7

18 Spuštění 7. Přidržte pistoli na dotek u uzemněné kovové odpadní nádoby. Spusťte pistoli spouští, dokud se neobjeví barva. 20 s m ti24649a ti24647a 8. Přeneste pistoli do nádoby s barvou a na 20 sekund stiskněte spoušť. Uvolněte spoušť a nechte ve stříkacím zařízení zvýšit tlak. Zajistěte pojistku spouště. 0. Našroubujte sestavu trysky na pistoli a dotáhněte. Viz Instalace trysky, strana 9. Další informace o sestavě pistole naleznete v samostatné příručce k pistoli. Vysokotlaký proud může do těla vstříknout toxiny a způsobit vážné poranění. Nezastavujte úniky rukou ani hadrem. 9. Zkontrolujte, nedochází-li k úniku. Pokud dojde k úniku, proveďte Postup uvolnění tlaku, strana 2, pak dotáhněte všechna šroubení a opakujte postup spouštění. Pokud nedochází k žádným netěsnostem, pokračujte následujícím krokem. ti24652a D

19 Ovládání Ovládání Instalace trysky 4. Našroubujte sestavu do pistole. Dotáhněte.. Proveďte Postup uvolnění tlaku, strana Pomocí stříkací trysky (A) vložte těsnění OneSeal (B) do krytu trysky (C). C B A ti24652a Stříkání ti24653a. Nastříkejte kontrolní vzorek. Nastavte tlak tak, aby nevznikaly příliš husté okraje. 3. Vložte stříkací trysku. ti24669a ti24664a 33457D 9

20 Ovládání 2. Jestliže husté okraje nelze odstranit úpravou tlaku, použijte menší trysku. 3. Držte pistoli kolmo k povrchu, cm (0 2 palců) od povrchu. Stříkejte tam a zpět, překrývejte o 50 %. ti24674a 2. ti24673a 4. Po započetí pohybu stiskněte spoušť pistole. Před zastavením pohybu uvolněte spoušť pistole. Další informace o postupu stříkání naleznete v samostatné příručce k pistoli. Zajistěte pojistku spouště. Vraťte rozstřikovací trysku do původní polohy. Uvolněte ze záběru pojistku spouště a pokračujte ve stříkání. Čištění ucpané trysky. Uvolněte spoušť. Zajistěte pojistku spouště. Otočte rozstřikovací trysku. Odjistěte pojistku spouště. Chcete-li odstranit ucpání, spusťte pistoli namířenou na odpadní plochu. ti24676a D

21 Ovládání Čištění. Proveďte Postup uvolnění tlaku, strana Odstraňte kryt trysky a stříkací trysku. Další informace naleznete v samostatné příručce k pistoli. ti24709a 4. Vložte sací hrdlo do nádoby s proplachovací kapalinou. U vodou ředitelných barev použijte k čistění vodu, u olejových barev použijte lakový benzín. Vložte vypouštěcí trubkou do odpadní nádoby. ti24592a 3. Vyjměte sací hrdlo a vypouštěcí trubku z barvy a otřete její zbytky na vnějším povrchu. ti2470a 5. Otočte plnicí ventil do vodorovné polohy D 2

22 Ovládání 6. Zvyšte tlak o /2 otáčky a spusťte motor. Podržte pistoli u stěny nádoby na barvu. Odjistěte pojistku spouště. Stiskněte spoušť pistole a zvyšte tlak, dokud čerpadlo nebude pracovat ustáleně a neobjeví se proplachovací kapalina. ti2473a 9. Vyjměte sací hrdlo nad proplachovací kapalinu. ti2472a ti25232a 7. Uvolněte spoušť pistole. Přesuňte pistoli do nádoby na odpad, podržte pistoli u stěny nádoby a stisknutím spouště dostatečně propláchněte systém. 8. Podržte spoušť pistole a otočte plnicí ventil do dolní polohy. Pak spoušť uvolněte. Ponechte proplachovací kapalinu cirkulovat, dokud nezačne vytékat z vypouštěcí trubky čistá. ti2474a D

23 Ovládání 0. Otočte plnicí ventil do vodorovné polohy. Stiskněte spoušť pistole namířené do proplachovací nádoby a vypusťte kapalinu z hadice.. Zajistěte pojistku spouště. ti2478a 20 s 4. Pokud zařízení vyplachujete vodou, propláchněte jej ještě jednou lakovým benzínem nebo přípravkem Pump Armor, který ponechá ve stříkacím zařízení ochranný povlak, který brání zamrznutí a korozi. ti24649a 2. Otočte regulátor tlaku do polohy nejnižšího nastavení a hlavní spínač napájení do polohy VYPNUTO. Odpojte napájení stříkacího zařízení. ti2479a 5. Otřete stříkací zařízení, hadici a pistoli hadrem namočeným do vody nebo lakového benzínu. ti2534a 3. Z pistole a stříkacího zařízení sejměte filtr, je-li nasazen. Zkontrolujte a vyčistěte. Namontujte filtr. Informujte se v samostatné příručce k pistoli D ti24720a 23

24 Údržba Údržba Pro zajištění správné činnosti stříkacího zařízení je nutné provádět pravidelnou údržbu. Údržba zahrnuje provádění úkonů pravidelné údržby, které zajistí provozuschopnost stříkacího zařízení a zabrání budoucím poruchám. Činnost Interval Zkontrolujte/vyčistěte filtr stříkacího zařízení, sací sítko Denně nebo při každém stříkání kapaliny a filtr pistole. Zkontrolujte průduchy pláště motoru, zda nejsou ucpané. Denně nebo při každém stříkání Naplňte kapalinu TSL skrze plnicí hrdlo TSL. Denně nebo při každém stříkání Zkontrolujte, zda nejsou opotřebované kartáče motoru. Každých 000 galonů (3 785 litrů) Kartáče musí mít délku minimálně 3 mm (/2 palce). POZNÁMKA: Kartáče se neopotřebovávají stejnou rychlostí na obou stranách motoru. Zkontrolujte oba kartáče. Zkontrolujte zastavování motoru stříkacího zařízení. Každých 000 galonů (3 785 litrů) Když NEBUDE stisknuta spoušť stříkacího zařízení, motor by se měl zastavit a neměl by se znovu uvést do chodu, dokud spoušť pistole znovu nestisknete. Pokud se stříkací zařízení znovu spustí, aniž byste stisknuli spoušť, zkontrolujte čerpadlo a plnicí ventil, zda nevykazují vnitřní/vnější netěsnost. Seřízení ucpávky hrdla Podle potřeby na základě použití Když těsnění čerpadla přestane těsnit, dotahujte matici ucpávky, dokud únik nezastavíte nebo nezmírníte. Díky tomu můžete před výměnou těsnění zpracovat ještě 379 litrů (00 galonů) kapaliny. Matice ucpávky může být dotažena bez sejmutí o-kroužku D

25 Odstraňování problémů Mechanické závady / proudění kapaliny Odstraňování problémů. Před kontrolou nebo opravou postupujte podle pokynů v části Postup uvolnění tlaku, strana Před rozebráním jednotky zkontrolujte všechny možné problémy a jejich příčiny. Problém Co kontrolovat Pokud kontrola dopadne vpořádku, pokračujte další položkou seznamu Co dělat Pokud kontrola nedopadne vpořádku, postupujte podle tohoto sloupce Výkon čerpadla je nízký Opotřebovaná stříkací tryska. Postupujte podle části Postup uvolnění tlaku, strana 2, poté trysku vyměňte. Další informace naleznete v samostatné příručce k pistoli nebo trysce. Ucpaná stříkací tryska. Dodávka barvy. Sací sítko je ucpané. Kulička sacího ventilu a kulička pístu nejsou správně usazeny. Kapalinový filtr, filtr trysky nebo tryska jsou ucpané nebo znečištěné. Prosakování plnicího ventilu. Ověřte, zda čerpadlo po uvolnění spouště pistole nepokračuje v chodu. (Plnicí ventil neprosakuje.) Netěsnost okolo matice ucpávky hrdla, která může signalizovat opotřebované nebo poškozené ucpávky. Vypusťte tlak. Zkontrolujte a vyčistěte stříkací trysku. Čerpadlo naplňte a znovu otevřete plnicí ventil. Demontujte a vyčistěte, poté vraťte zpět. Demontujte a vyčistěte sací ventil. Zkontrolujte kuličky a sedla a v případě potřeby je vyměňte, viz příručka čerpadla. Viz příručka čerpadla. Přeceďte barvu před jejím použitím, abyste z ní odstranili pevné částice, které by mohly ucpat čerpadlo. Vyčistěte filtr. Postupujte podle pokynů v Postup uvolnění tlaku, strana 2, poté opravte plnicí ventil. Proveďte údržbu čerpadla. Viz příručka čerpadla. Vyměňte ucpávky. Viz příručka čerpadla. Zkontrolujte také, zda na sedle pístu ventilu není zatvrdlá barva nebo zda není poškrábané a v případě potřeby jej vyměňte. Dotáhněte matici ucpávky / maznici D 25

26 Odstraňování problémů Problém Co kontrolovat Pokud kontrola dopadne vpořádku, pokračujte další položkou seznamu Co dělat Pokud kontrola nedopadne vpořádku, postupujte podle tohoto sloupce Výkon čerpadla je nízký Poškozená pístnice čerpadla. Opravte čerpadlo. Viz příručka čerpadla. Nízký tlak v klidovém stavu. Otočte ovladač regulátoru tlaku nadoraz po směru otáčení hodinových ručiček. Ujistěte se, zda je ovladač regulátoru tlaku správně nainstalován a umožňuje polohu nadoraz po směru otáčení hodinových ručiček. Pokud problém přetrvává, vyměňte regulátor tlaku. Motor pracuje, ale čerpadlo se nepohybuje. Nadměrný únik barvy do matice ucpávky hrdla Ucpávky pístu jsou opotřebované nebo poškozené. Těsnicí kroužek v čerpadle je opotřebovaný nebo poškozený. Kulička sacího ventilu je obalena materiálem. Velký pokles tlaku v hadici při práci s hustými materiály. Zkontrolujte prodlužovací kabel, zda má správnou velikost. Uvolněné kartáče a svorky motoru. Opotřebované kartáče motoru. (Kartáče musí mít délku minimálně 3 mm (/2 palce).) Prasklé nebo vychýlené pružiny kartáče motoru. Stočená část pružiny musí spočívat kolmo na horní straně kartáče. Kartáče motoru zadrhávají v držácích kartáčů. Sestava ojnice je poškozená. Viz příručka čerpadla. Převody nebo kryt pohonu jsou poškozené. Matice ucpávky hrdla je uvolněná. Ucpávky hrdla jsou opotřebované nebo poškozené. Vytlačovací tyč je opotřebovaná nebo poškozená. Vyměňte ucpávky. Viz příručka čerpadla. Vyměňte těsnicí kroužek. Viz příručka čerpadla. Vyčistěte sací ventil. Viz příručka čerpadla. Snižte celkovou délku hadice. Viz Prodlužovací kabely, strana. Dotáhněte šrouby svorek. Pokud jsou poškozené kabely, vyměňte kartáče. Vyměňte kartáče. Pokud je pružina prasklá, vyměňte ji. Vyrovnejte pružinu s kartáčem. Vyčistěte držáky kartáčů a pomocí čisticího kartáče odstraňte uhlíkový prach. Vyrovnejte vodiče kartáčů s drážkou v držáku a zajistěte tak volný svislý pohyb kartáče. Vyměňte sestavu ojnice. Viz příručka čerpadla. Překontrolujte sestavu krytu pohonu a převody, zda nejsou poškozeny, a v případě potřeby je vyměňte. Odstraňte distanční vložku matice ucpávky hrdla. Utáhněte matici ucpávky hrdla právě tak, abyste odstranili netěsnost. Vyměňte ucpávky. Viz příručka čerpadla. Vyměňte tyč. Viz příručka čerpadla D

27 Odstraňování problémů Problém Kapalina vytéká z pistole. Čerpadlo lze zaplavit jen obtížně. Stříkací zařízení pracuje 5 až 0 minut, pak se zastaví Co kontrolovat Pokud kontrola dopadne vpořádku, pokračujte další položkou seznamu V čerpadle nebo hadici je přítomen vzduch. Stříkací tryska je částečně ucpaná. Zásoba kapaliny je nízká nebo žádná. V čerpadle nebo hadici je přítomen vzduch. Sací ventil je netěsný. Ucpávky čerpadla jsou opotřebované. Barva je příliš hustá. Matice ucpávky čerpadla je příliš dotažená. Když je matice ucpávky čerpadla příliš dotažená, ucpávky na pístnici čerpadla omezují jeho činnost a přetěžují motor. Co dělat Pokud kontrola nedopadne vpořádku, postupujte podle tohoto sloupce Zkontrolujte a dotáhněte všechna připojení kapaliny. Během plnění udržujte co nejnižší rychlost cyklování čerpadla. Vyčistěte trysku. Viz Čištění ucpané trysky, strana 20. Doplňte kapalinu. Zaplavte čerpadlo. Viz příručka čerpadla. Zásobu kapaliny často kontrolujte, aby čerpadlo nepracovalo nasucho. Zkontrolujte a dotáhněte všechna připojení kapaliny. Během plnění udržujte co nejnižší rychlost cyklování čerpadla. Vyčistěte sací ventil. Ověřte, že sedlo kuličky není poškrábané nebo opotřebované a že kulička je správně usazena. Ventil opět smontujte. Vyměňte ucpávky čerpadla. Viz příručka čerpadla. Nařeďte barvu podle doporučení dodavatele. Povolte matici ucpávky čerpadla. Zkontrolujte těsnost okolo hrdla. Vpřípadě potřeby vyměňte ucpávky čerpadla. Viz příručka čerpadla D 27

28 Odstraňování problémů Elektrický systém Příznak: Stříkací zařízení nepracuje, zastaví se nebo se nevypne. 2. Přepněte hlavní spínač napájení do polohy VYPNUTO, vyčkejte 30 sekund a pak jej přepněte znovu do polohy ZAPNUTO (tím zajistíte, že stříkací zařízení bude v režimu normálního chodu). 3. Otočte ovladač regulátoru tlaku o /2 otáčky po směru hodinových ručiček. Proveďte Postup uvolnění tlaku, strana 2.. Připojte stříkací zařízení do uzemněné zásuvky sítě se správným napětím. Při odstraňování problémů se držte mimo dosah elektrických a pohybujících se součástí. Abyste předešli nebezpečí úrazu elektrickým proudem při sejmutí krytů, počkejte 7 minut po odpojení napájecího kabelu, než se uvolní akumulovaná elektrická energie. Problém Co kontrolovat Způsob kontroly Stříkací zařízení vůbec nepracuje. Zkontrolujte přívod elektřiny. Zkontrolujte připojení regulátoru tlaku. Zkontrolujte regulátor tlaku. Zkontrolujte vyměnitelnou pojistku. Zkontrolujte vodiče motoru. Ujistěte se, že používáte střídavé napětí V pro modely 0 20 V stř. nebo V pro modely 230 V stř. Ujistěte se, že je přípojka čistá a že je pevně připojena. Připojte regulátor tlaku, o kterém víte, že funguje. Pokud motor běží, vyměňte regulátor tlaku. Při odpojeném stříkacím zařízení (odpojeno napájení) se ujistěte o průchodnosti pojistky. Ujistěte se, že jsou svorky čisté a že jsou pevně připojeny D

29 + Odstraňování problémů Problém Co kontrolovat Způsob kontroly Zkontrolujte otáčení motoru. Proveďte test otáčení připojením baterie 9 2 V k vodičům motoru. Vodič motoru se mohou lišit provedením a velikostí. Vyhledejte dva vodiče vedení k uhlíkovým kartáčům, normálně mají červenou a černou barvu. Motor by se měl otáčet, pokud je k jeho vodičům připojená baterie. BLACK (-) RED (+) YELLOW ti2522a 9-VOLT BATTERY Zkontrolujte tepelný spínač motoru. Motor by měl mít při tomto testu okolní teplotu. Připojte žluté vodiče od motoru k ohmmetru. Měřicí přístroj by měl ukazovat průchodnost. BLACK (-) RED (+) YELLOW BEEP - - ti2523a 33457D 29

30 - Odstraňování problémů Problém Co kontrolovat Způsob kontroly Zkontrolujte odpor kotvy motoru. Připojte červený a černý vodič od motoru k ohmmetru. Otáčejte motorem a kontrolujte, zda nevykazuje přerušení vedení. Pokud naleznete přerušení vedení, vyměňte motor. BLACK (-) - RED (+) -3 ohms YELLOW - ti2524a Zkontrolujte, zda nedošlo ke zkratování motoru. Použijte ohmmetr ke kontrole případného zkratování motoru. Připojte záporný ( ) vodič měřiče ke skříni motoru. Přesuňte kladný (+) vodič měřiče ke každému vodiči motoru. Měřič by měl u všech vodičů vykazovat přerušení. GROUND BLACK (-) RED (+) OL YELLOW - ti2525a D

31 Odstraňování problémů Problém Co kontrolovat Způsob kontroly Stříkací zařízení se po dosažení nebo překročení maximálního tlaku nevypne. Základní problémy s elektrickým systémem Zkontrolujte regulátor tlaku. Vodiče motoru jsou řádně upevněny a správně spárovány Uvolněná spojení vodičů kartáčů motoru a svorky. Kartáče musí mít délku minimálně 3 mm (/2 palce). POZNÁMKA: Kartáče se neopotřebovávají stejnou rychlostí na obou stranách motoru. Zkontrolujte oba kartáče. Prasklé nebo vychýlené pružiny kartáče motoru. Stočená část pružiny musí spočívat kolmo na horní straně kartáče. Kartáče motoru zadrhávají v držácích kartáčů. Ověřte komutátor kotvy motoru, zda na něm nejsou přítomna vypálená místa nebo rýhy, nebo není extrémně drsný. Odpojte regulátor tlaku, pokud stříkací zařízení stále běží, vyměňte ovládací panel. Pokud se stříkací zařízení zastaví, vyměňte regulátor tlaku. Vyměňte uvolněné svorky; pevně je zamáčkněte na vodiče. Ověřte si, zda jsou svorky pevné dotažené. Očistěte svorky na desce stištěnými spoji. Vodiče znovu spolehlivě připojte. Dotáhněte šrouby svorek. Pokud jsou poškozené kabely, vyměňte kartáče. Vyměňte kartáče. Pokud je pružina prasklá, vyměňte ji. Vyrovnejte pružinu s kartáčem. Očistěte držáky kartáčů. Pomocí čisticího kartáče odstraňte uhlíkový prach. Vyrovnejte vodiče kartáčů s drážkou v držáku a zajistěte tak volný svislý pohyb kartáče. Demontujte motor a nechejte vopravně motorů obnovit povrch komutátoru, je-li to možné D 3

32 Součásti stříkacího zařízení Součásti stříkacího zařízení Ref. 2 4 Utahovací moment 5,8 8, N m (40 60 in-lb) 3,4 4,0 N m (30 35 in-lb) 2,6 3, N m (23 27 in-lb) a 54b 54c 54d Viz strana ti24099a D

33 Součásti stříkacího zařízení Ref. 3 4 Utahovací moment 5,8 8, N m (40 60 in-lb) Dotažení poklepem 2,6 3, N m (23 27 in-lb) ti24098a 33457D 33

34 Součásti stříkacího zařízení Seznam součástí stojanu stříkacího zařízení 90, 290, 390 Ref. Součást Popis Mn ŠROUB, obráběný, s drážkou, šestihranná hlava s podložkou ŠROUB, strojní, hlava 4 svnitřním šestihranem TĚSNICÍ KROUŽEK SADA, vypouštěcí trubka zahrnuje 39, 55, 62, KRYT, přední 7C540 Modely stojanů 7C34, 7C438, 7C344, 7C384, 7D899, 7D90, 7D900 7C539 Modely stojanů 7C30, 7C346, 7C347, 7C348, 7C385, 7C386, 7C389, KRYT, motor 5E34 Modely stojanů 7C34, 7C438, 7C344, 7C384, 7D899, 7D90, 7D900 5J37 Modely stojanů 7C30, 7C346, 7C347, 7C348, 7C385, 7C386, 7C389, LOŽISKO, axiální 27 Viz HADICE, se spojkami, strana 4 6,4 mm x 7,6 nebo 5,2 m (/4 palce x 25 nebo 50 stop) 28 Viz PISTOLE, stříkací 34 strana 4 Viz strana 4 KARTA, lékařské upozornění (není zobrazeno) ŠTÍTEK, výstraha SÍTKO, 7/8-4 UNF DEFLEKTOR, vroubkovaný OZUBENÉ KOLO, redukční 4 ČERPADLO, objemové 7C487 Severní Amerika 7C488 Asie / Austrálie a Nový Zéland / Japonsko 7C489 Evropa 42 24W87 SKŘÍŇ, pohon zahrnuje 47 Ref. Součást Popis Mn W640 OJNICE 44 24X020 OZUBENÉ KOLO, klikový hřídel zahrnuje W830 SADA, hadice, se spojkami zahrnuje ŠROUB, obráběný, 9 šestihranná hlava s podložkou 52 Viz ŠTÍTEK, přední strana 4 53 Viz ŠTÍTEK, boční strana 4 54 * SADA, motor, elektrický zahrnuje 54a 7C794 0/20 V 7C V 54a 7C795 VENTILÁTOR, motor, váleček, spojka zahrnuje 54b, 54c, 54d 54b MATICE, tlačná 54c PODLOŽKA, distanční, kulatá 54d ADAPTÉR, hřídel 56 Viz KABEL, napájecí strana E823 RÁM, stojanová montáž HADICE, sací sada zahrnuje 4, 37, 9 63 Viz ŠTÍTEK, varovný strana 4 65 Viz ŠTÍTEK, mezinár. strana 4 symboly varování DRŽADLO, rukojeť 67 5G857 KRYTKA, nožní NÁDOBA, sací/vypouštěcí RUKOJEŤ zahrnuje 47, C483 KRYT, pístnice čerpadla ŠROUB, vrtací, šestihranná hlava PODLOŽKA 32 6H37 UCPÁVKA, TĚS. KROUŽEK KAPALINA, TSL, 237 ml (8 uncí) (není zobrazeno) 45 M70809 SPOJKA, vroubkovaná, hadice * Sada kartáčů motoru ventilátoru, objednací číslo Náhradní štítky Nebezpečí a Varování, přívěsné štítky a karty jsou k dispozici zdarma D

35 Součásti stříkacího zařízení Lo-Boy 390 Součásti stříkacího zařízení Lo-Boy Ref. 2 4 Utahovací moment 5,8 8, N m (40 60 in-lb) 3,4 4,0 N m (30 35 in-lb) 2,6 3, N m (23 27 in-lb) a 54b 54c 54d Viz strana ti240a 33457D 35

36 Součásti stříkacího zařízení Lo-Boy 390 Ref. 3 4 Utahovací moment 5,8 8, N m (40 60 in-lb) Dotažení poklepem 2,6 3, N m (23 27 in-lb) ti2400a D

37 Součásti stříkacího zařízení Lo-Boy 390 Seznam součástí stříkacího zařízení Lo-Boy 390 Ref. Součást Popis Mn ŠROUB, obráběný, s drážkou, šestihranná hlava s podložkou ŠROUB, strojní, hlava 4 s vnitřním šestihranem TĚSNICÍ KROUŽEK SADA, vypouštěcí trubka zahrnuje 39, 55, 62, C539 KRYT, přední 23 5J37 KRYT, motor LOŽISKO, axiální HADICE, se spojkami, 6,4 mm x 5 m (/4 palce x 50 stop) PISTOLE, stříkací 34 7A34 KARTA, lékařské upozornění (není zobrazeno) SÍTKO, 7/8-4 UNF DEFLEKTOR, vroubkovaný OZUBENÉ KOLO, redukční 4 7C489 ČERPADLO, objemové 42 24W87 SKŘÍŇ, pohon zahrnuje W640 OJNICE 44 24X020 OZUBENÉ KOLO, klikový hřídel zahrnuje W830 SADA, hadice, se spojkami zahrnuje ZÁSLEPKA, trubka ŠROUB, obráběný, 8 šestihranná hlava s podložkou 52 7C89 ŠTÍTEK, přední 53 7C820 ŠTÍTEK, boční 54 * 7C799 SADA, motor, elektrický, 230 V zahrnuje 54a 54a 7C795 VENTILÁTOR, motor, váleček, spojka zahrnuje 54b, 54c, 54d Ref. Součást Popis Mn. 54b MATICE, tlačná 54c PODLOŽKA, distanční, kulatá 54d ADAPTÉR, hřídel 56 Viz KABEL, napájecí strana RÁM, vozík, nízký HADICE, sací sada zahrnuje 4, 37, H087 ŠTÍTEK, varovný ŠTÍTEK, mezinár. symboly varování 66 5B999 SVORKA, přídržná KRYTKA, náboj RUKOJEŤ 70 7C483 KRYT, pístnice čerpadla KOLO, 2 polopneumatické ŠROUB, vrtací, 2 šestihranná hlava 83 5B870 NÁDOBA, sací/vypouštěcí PODLOŽKA 7 5G447 ZÁSLEPKA, lakovaná, krycí 32 6H37 UCPÁVKA, TĚS. KROUŽEK 45 M70809 SPOJKA, vroubkovaná, hadice ŠROUB, strojní, pnh KAPALINA, TSL, 237 ml (8 uncí) (není zobrazeno) * Sada kartáčů motoru ventilátoru, objednací číslo Náhradní štítky Nebezpečí a Varování, přívěsné štítky a karty jsou k dispozici zdarma D 37

38 Součásti stříkacího zařízení Hi-Boy 90, 290, 390 Součásti stříkacího zařízení Hi-Boy 90, 290, 390 Ref Utahovací moment 5,8 8, N m (40 60 in-lb) 3,4 4,0 N m (30 35 in-lb) 2,6 3, N m (23 27 in-lb) a 54b 54c 54d Viz strana ti2403a D

39 Součásti stříkacího zařízení Hi-Boy 90, 290, 390 Ref. 3 4 Utahovací moment 5,8 8, N m (40 60 in-lb) Dotažení poklepem 2,6 3, N m (23 27 in-lb) ti2402a D 39

40 Součásti stříkacího zařízení Hi-Boy 90, 290, 390 Seznam součástí stříkacího zařízení Hi-Boy 90, 290, 390 Ref. Součást Popis Mn ŠROUB, obráběný, s drážkou, šestihranná hlava s podložkou ŠROUB, strojní, hlava 4 svnitřním šestihranem PODLOŽKA UCPÁVKA, těsnicí kroužek 22 KRYT, přední 7C540 Modely Hi-Boy 7C342, 7C343 7C539 Modely Hi-Boy 7C33, 7C349, 7C350, 7C35, 7C KRYT, motor 5E34 Modely Hi-Boy 7C342, 7C343 5J37 Modely Hi-Boy 7C33,7C349, 7C350, 7C35, 7C LOŽISKO, axiální 27 Viz strana 4 28 Viz strana 4 34 Viz strana 4 HADICE, se spojkami, 6,4 mm x 7,6 nebo 5,2 m (/4 palce x 25 nebo 50 stop) PISTOLE, stříkací KARTA, lékařské upozornění (není zobrazeno) ŠTÍTEK, výstraha SÍTKO, 7/8-4 UNF DEFLEKTOR, vroubkovaný OZUBENÉ KOLO, redukční 4 ČERPADLO, objemové 7C487 Severní Amerika 7C488 Asie / Austrálie a Nový Zéland / Japonsko 7C489 Evropa 42 24W87 SKŘÍŇ, pohon zahrnuje W640 OJNICE 44 24X020 OZUBENÉ KOLO, klikový hřídel zahrnuje W830 SADA, hadice, se spojkami zahrnuje ZÁSLEPKA, trubka 2 Ref. Součást Popis Mn ŠROUB, obráběný, 8 šestihranná hlava s podložkou 52 Viz ŠTÍTEK, přední strana 4 53 Viz ŠTÍTEK, boční strana 4 54 * SADA, motor, elektrický zahrnuje 54a 7C794 0/20 V 7C V 54a 7C795 VENTILÁTOR, motor, váleček, spojka zahrnuje 54b, 54c, 54d 54b MATICE, tlačná 54c PODLOŽKA, distanční, kulatá 54d ADAPTÉR, hřídel 55 5K092 TRUBKA, vypouštěcí 56 Viz KABEL, napájecí strana C485 RÁM, univerzální vozík 60 7C949 TRUBKA, sací, přívodní SVORKA, pružinová 63 Viz ŠTÍTEK, varovný strana 4 65 Viz ŠTÍTEK, varovný strana ŠROUB, strojní, pnh KRYTKA, náboj RUKOJEŤ montážní, vysoký vozík 70 7C483 KRYT, pístnice čerpadla KOLO, 2 polopneumatické 87 5B652 PODLOŽKA, sací 95 5E83 MATICE, pojistná 32 6H37 UCPÁVKA, těsnicí kroužek 36 7C990 ZÁVĚS, na nádobu MATICE, pojistná, 2 vložka 45 M70809 SPOJKA, vroubkovaná, hadice KAPALINA, TSL, 237 ml (8 uncí) (není zobrazeno) * Sada kartáčů motoru ventilátoru, objednací číslo Náhradní štítky Nebezpečí a Varování, přívěsné štítky a karty jsou k dispozici zdarma D

41 Příslušenství a štítky Příslušenství a štítky Model stříkacího zařízení Ref. 27 Hadice, /4 palce x stop Ref. 28 Pistole, stříkací Ref. 52 Štítek, přední Ref. 53 Štítek, boční Ref. 65 Štítek, varování Ref. 34 Karta, lékařské upozornění Ref. 63 Štítek, nebezpečí 7C30 7C C89 7C & # 5K359 # 7C34 7C C860 7C # 6G596 $ 7C438 7C343 7C C862 7C # 6G596 $ 7C346 7C347 7C348 7C C853 7C # 6G596 $ 7C350 7C35 7C X24 7D764 7D % 7A34 % 7C C89 7C % 7A34 % 5H086 7C386 7C C89 7C % 7A34 % 7C388 7C X24 7C853 7C % 7A34 % 7D D764 7D & # 5K359 # 7D D764 7D765 7C36 * # 7C35 * 7D D764 7D # 6G596 $ C82 7C & # 5K359 # Sada, příslušenství, násypka # Angličtina, španělština, Asie / Austrálie a Nový Zéland % Angličtina, čínština, korejština $ Evropa & Severní Amerika Japonsko * Angličtina, španělština, portugalština 7,6 m (25 stop) 5,2 m (50 stop) Náhradní štítky Nebezpečí a Varování, přívěsné štítky a karty jsou k dispozici zdarma D 4

42 Ovládací skříňka a filtr Ovládací skříňka a filtr Ref Utahovací moment 5,8 8, N m (40 60 in-lb) 3,4 4,0 N m (30 35 in-lb) 4,7 6,9 N m (30 50 in-lb) 5,4 8, N m (48 72 in-lb) a ti252a D

43 Seznam součástí ovládání a filtru Ovládací skříňka a filtr Ref. Součást Popis Mn UCPÁVKA, těsnicí kroužek PIN, drážkovaný TĚSNĚNÍ, sedlo, ventil ŠROUB, obráběný, 3 šestihranná hlava s podložkou 5 Viz SBĚRNÉ POTRUBÍ, strana 44 kapalina 6* FILTR, kapalinový Vysoké sběrné potrubí Velikost ok síťoviny: Velikost ok síťoviny: 60, originální vybavení Velikost ok síťoviny: Velikost ok síťoviny: 200 Krátké sběrné potrubí Velikost ok síťoviny: 60, originální vybavení Velikost ok síťoviny: 00 7* KRYTKA, sběrné potrubí SADA, krytka, vysoké sběrné potrubí, zahrnuje SADA, krytka, krátké sběrné potrubí, zahrnuje 8, 6 (velikost ok síťoviny: 60) 8* VLOŽKA, filtrační 5B07 Vysoké 5E288 Krátké PRŮCHODKA, vodič motoru 2 Viz UKAZATEL, regulátor strana 44 tlaku SPOJKA, (/4 npsm x 2 /4 npt) 26 5E022 SEDLO, ventil Ref. Součást Popis Mn RUKOJEŤ, ventil, vypouštěcí VENTIL, vypouštěcí, zahrnuje 5, ZÁKLADNA, ventil 38 Viz SADA, regulátor tlaku, strana 44 zahrnuje 9, 20, 5 49 PANEL, ovládací V 6X V zahrnuje 49a 49a 24R905 PANEL, kondenzátor, 230 V 5 5A464 ŠTÍTEK, řídicí skříň 56 Viz KABEL, napájecí strana DRŽÁK, zástrčka, adaptér (u vybraných modelů) 9 Viz SADA KABELŮ, strana 44 adaptér 97 Viz ŠROUB, obrobený, 2 strana 44 šestihranná hlava s drážkou a podložkou ADAPTÉR, Japonsko 45 M70809 SPOJKA, vroubkovaná 46 7D294 DISTANČNÍ VLOŽKA, 2 sběrné potrubí 50 Viz Výměna pojistky strana MĚŘIDLO, tlak, kapalina, není zobrazeno (u vybraných modelů) 9783 SPOJKA tvaru T, otočná (u modelů směřidlem) * typ sběrného potrubí (vysoké nebo krátké) viz strana D 43

44 Ovládací skříňka a filtr Seznam součástí ovládání a filtru Model stříkacího zařízení 7C30 7C33 Ref. 5 Sběrné potrubí Ref. 2 Ukazatel Ref. 38 Regulátor tlaku Ref. 56 Napájecí kabel Ref. 9 Adaptér sady kabelu Ref. 97 * Šroub Ref. 50 Pojistka 7C590 7C725 24X289 % 5J C C34 5E295 5E794 24X C342 5E295 5E794 24X33 6W C343 7C344 7C593 7C725 24X290 % 6W C C346 7C59 7C725 24X290 % $ C C347 7C59 7C725 24X289 % C C348 7C349 7C59 7C725 24X290 % C C350 7C59 7C725 24X289 % C C35 7C59 7C725 24X290 % $ C C384 5E295 5E794 24X C385 7C590 7C725 24X289 % 5J743 & C C386 7C387 7C388 7C59 7C725 24X290 % C C389 7C592 7C725 24X C C438 5E295 5E794 24X33 6W D899 5E295 5E794 24X32 5J D900 5E295 5E794 24X $ D90 5E295 5E794 24X33 6W C590 7C725 24X289 % 5J C vysoké sběrné potrubí maximální pracovní tlak 20,7 MPa (207 barů, psi) krátké sběrné potrubí % maximální pracovní tlak 22,8 MPa (228 barů, psi) & v některých regionech může vyžadovat adaptér (ref. 33) $ k dispozici také sada , zahrnuje držák kabelu (ref. 90) a adaptéry (ref. 9) zástrčka pro střední a východní Evropu 7/7 (typ F) zástrčka pro Čínu/Austrálii (typ I) evropský víceúčelový kabel; zástrčky pro Itálii (typ L), Dánsko (typ K), Švýcarsko (typ J) modely stříkacího zařízení s touto sadou kabelů vyžadují také držák kabelu (ref. 90) * utáhněte na moment 5,8 8, N m (40 60 in-lb) D
