Minijeřáb na pásovém podvozku. Maeda MC285C-3. Typ. Technický popis Standardní a volitelné příslušenství

Transkript

1 Minijeřáb na pásovém podvozku Výrobce Maeda Seisakusho co., Ltd. Japonsko. Typ MC285CWM-3 MC285CWM-E-3 Kategorie Nevyhrazené zdvihací zařízení Maximální nosnost 2,82 t Technický popis Standardní a volitelné příslušenství

2 POPIS je minijeřáb na pásovém podvozku s pohonem dieselovým motorem. Ovládání jeřábu je řešeno pákami na těle jeřábu nebo dálkovým ovládáním. Je určen pro práci uvnitř i vně objektů. Jeřáb projede dveřmi a vraty o minimální šířce 75 cm. Typ MC-285CWM-3 Typ MC-285CWM-E-3 možné způsoby pohonu - s dieselovým motorem Yanmar 2TNV70-NMB - s dieselovým motorem Yanmar 2TNV70-NMB a elektrickým motorem IKKH-FBK8G-4P dva NÁSTAVBA Výložník: - 5 sekcí, rozsah výsuvu 2,535 m - 8,575 m, synchronní výsuv - Pětiboký tvar pro ideální přenos zatížení, odolný na zkrut - Dvoukladková hlava výložníku - Plné vysunutí za 22 s - Klopení výložníku od 0 do 80 dvěma hydraulickými válci do 14 sekund - Výškový dosah háku 8,4 m (550 kg) - Maximální vyložení 8,20 m (nosnost 150 kg) - Maximální nosnost kg (pro vyložení do 1,4 m) Bezpečnostní zařízení: - MAEDA s omezovačem pohybu dle zátěžových křivek - Standardně s možností definování pracovního prostoru - Volba režimu výložník / nástavec pro nízkou světlost - Hlasový výstražný systém 2 Dálkové ovládání - Standardně bezdrátové - Ovládání všech funkcí nástavby a podpěr - Rychloposuv, mikro posuv Nástavec výložníku: - Na přání Kladnice s hákem: - Dvouhladková kladnice s jednoduchým hákem pro maximální nosnost - Plynulá rychlost pohybu 0-9,3 m/min (při nalanování 4x) Otoč: rozsah pohybu - Hydraulický pohon - Plynulá rychlost otáčení 0 1,0 ot/min Protizávaží: - Vlastní hmotnost těla jeřábu Lano a naviják: - Lano IWRC 6xFi (29) - délka 48 m, průměr 7 mm - Bezpečnostní jištění proti převinutí lana

3 PODVOZEK Pohon: - Hydrostatický pohon dvou pásů, pohyb vpřed, protisměrně a zpět - Rychlost pohybu 0-2,2 km/h - 2 pryžové černé pásy napínané pracovním válcem - Řízení smykem pásů - Rozměr stopy pásu 975 mm x 200 mm - Stoupavost 20 Podpěry: - 4 hydraulicky ovládané podpěry - Možnost nastavení podpěr délkově a výškově dle pracovního prostoru - Max. základna podpěr 4,785m x 4,720m Dieselový motor pro typ MC285CWM-3 a MC285CWM-E-3: - Yanmar 2TNV70-NMB - 7,4 kw / 2500 ot-1 - Palivová nádrž na 12 l nafty Elektrický motor pro typ MC285CWM-E-2: - IKKH-FBK8G-4P - Plně zakrytý, chlazený ventilátorem - 5,5 kw, 4P, 380V 3 Hmotnost - Typ MC285CWM kg - Typ MC285CWM-E kg Plošné zatížení od pásů - Typ MC285CWM-3 5,10 N/cm2 - Typ MC285CWM-E-3 5,54 N/cm2 Rozměry - Typ MC285CWM-3 d=2800 mm x š=750 mm x v=1470 mm - Typ MC285CWME-3 d=3285 mm x š=750 mm x v=1470 mm

4 STANDARDNÍ PŘÍSLUŠENSTVÍ - 3 kladkový hák pro maximální nosnost (2 820 kg) a prolanování 4x nebo 2x - Černé pásy - Pohon dieselovým motorem pro typ MC285CWM-3 - Pohon dieselovým a elektrickým motorem pro typ MC285CWM-E-3 - Bezpečnostní zařízení - Bezpečnostní záznamník o používání jeřábu - Ovládání pojezdu jeřábu v zadní části - Ovládání jeřábování v přední části - Měřidlo odpracovaných hodin - Vodítko lana - Výstraha nebezpečných náklonů jeřábu - Bezpečnostní hydraulické ventily - Bezpečnostní vypínač - Dokumentace v českém jazyce - CE certifikáty a atesty lana, háku - Revizní zpráva PŘÍSLUŠENSTVÍ NA PŘÁNÍ - Jednoduchý hák (pro prolanování 1x) - nosnost až 710 kg - Hák pro nízkou světlost - nosnost až 850 kg - Přídavný naviják s lanem 100 m - Bílé (nešpinící) pásy - Bezdrátové dálkové ovládání všech funkcí 4 Přídavný naviják pro hloubkový dosah a hák pro nízkou světlost

5 ROZMĚRY 5

6 PRACOVNÍ DIAGRAM 6

7 ZÁTĚŽOVÉ TABULKY Tabulky ukazují maximální povolené nosnosti pro dané vysunutí výložníku a vyložení. K nesenému břemenu musí být připočítána hmotnost dvoukladkového háku 20 kg. Pokud je používán jednokladkový či jednoduchý hák, je nutné provést přepočet tabulek pro příslušné prolanování. Dva průřezy lana maximální nosnost 1410 kg Jeden průřez lana maximální nosnost 710 kg A. Podpěry maximálně vysunuty 4,075 m 5,575 m 7,075 m 8,575 m Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) < 1, < 3, < 3,6 820 < 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , B. Podpěry vysunuty v různých polohách (dle možnosti pracovního prostoru) 4,075 m 5,575 m 7,075 m 8,575 m Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) < 1, < 3,0 510 < 3,6 400 < 4, , , , , , , , , , , , , , , , , , , , , , , , ,5 80 8,0 70 8,205 60

8 FOTOGALERIE 8 Maeda MC258C-3 - celkový pohled na minijeřáb zapatkovaný v minimální a maximální poloze podpěr

9 9 Ustavení jeřábu na nesouměrné podpěry Maeda MC258C-3 bezpečnostní zařízení s omezovačem pracovního prostoru

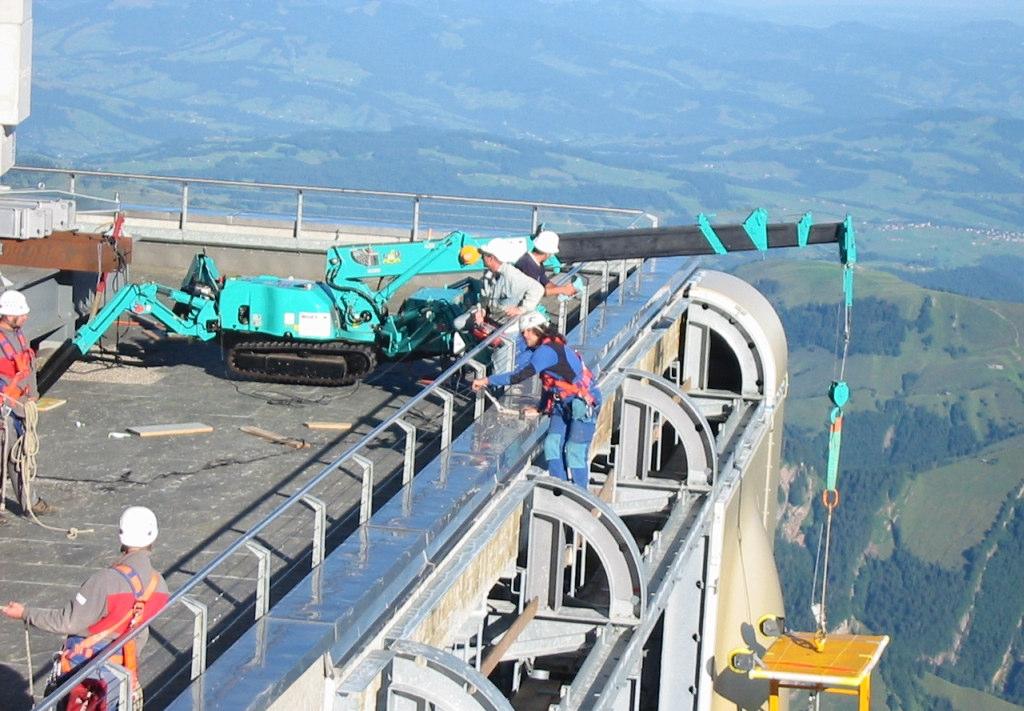

10 10 Maeda MC285C příklady z využití minijeřábu

11 11 Maeda MC285C příklady z využití minijeřábu

12 12 Maeda MC258C příklady z využití minijeřábu v omezeném prostoru

13

14 Maeda Seisakusho Co. Ltd: MAEDA Seisakusho Company Ltd je japonská konstrukční a výrobní společnost, součást stavebního holdingu Maeda Corporation. Založená v roce 1962 jako specializovaná dcera holdingu pro konstrukci a výrobu dopravních strojů. Je nejstarší a zakládající společností specializující se na mini a mikro jeřáby. Nyní ve svém portfoliu konstruuje a vyrábí mini a mikro jeřáby, důlní techniku, razicí štíty, přepravní pásy, rypadla a velkokapacitní speciální nakladače. Je držitelem certifikátů ISO 9001 a ISO Maeda Seisakusho Company Ltd. Tel: Shinonoi Onbegawa, No 1095 Shinonoi Fax: Nagano City, Nagano web: Japonsko Regionální zastoupení: 14 Maeda Evropa & Rusko Maeda Amerika Maeda Oceánie Maeda Asie AB Kranlyft Maeda USA P.A. CO EQ Pty Ltd JP Nelson Equipment Pte. Ltd. Fibervägen South Loop Lorraine Street 30 Benoi Road SE Mölnlycke East Houston, Texas NSW 2210 Peakhurst Singapore Švédsko USA Austrálie Singapur Zastoupení v České republice a Slovenské republice: Značky Maeda zastupuje společnost Pragotechnik spol. s r.o. jako autorizovaný dovozce a servisní organizace pro svěřenou značku. Kontakty na Prohlášení o odpovědnosti: Tento dokument je nezávazný. Z důvodu stálého vylepšování svých produktů si společnost Maeda Saisakusho Co. Ltd. vyhrazuje právo měnit specifikaci a výbavu strojů bez předchozích upozornění. Informace a vyobrazení v této publikaci jsou platné k okamžiku zveřejnění. Budoucí provedení stroje, stejně tak uvedené kontakty, názvy a označení, se tak mohou od zde zveřejněných informací změnit. 2018/10 Pragotechnik spol. s r.o. Ing. Chalupa František Produkt MAEDA MC285C-3 Číslo publikace MC285C
