1 Mikrojeřáb na pásovém podvozku Maeda MC104C Výrobce Maeda Seisakusho co., Ltd. Japonsko. Typ MC104CER Kategorie Nevyhrazené zdvihací zařízení Maximální nosnost t Technický popis Standardní a volitelné příslušenství

2 POPIS Maeda MC104C je samohybný mikrojeřáb na pásovém podvozku s pohonem elektrickým motorem. Ovládání jeřábu je řešeno pákami na těle jeřábu nebo dálkovým ovládáním. Je určen pro práci i v extrémně omezených prostorech, k čemuž napomáhá šířka ve složeném stavu pouhých 60 cm. Typ MC-104CER - s elektrickým motorem Mitsubishi NÁSTAVBA Výložník: - 4 sekce, rozsah výsuvu 1.85 m m, synchronní výsuv - Pětiboký tvar pro ideální přenos zatížení - Dvoukladková hlava výložníku - Plné vysunutí za 20 s - Klopení výložníku od 0 do 75 jedním hydraulický m válcem do 11 sekund - Výškový dosah háku 5.5 m (650 kg) - Maximální vyložení 5.1 m (nosnost 200 kg) - Maximální nosnost 995 kg (pro vyložení 1.1 m) Bezpečnostní zařízení: - MAEDA s omezovačem pohybu dle zátěžové křivky Kladnice s hákem: - Dvouhladková kladnice s jednoduchým hákem pro maximální nosnost - Plynulá rychlost pohybu 0-3,2 m (při maximálním prolanování 4x) 2 Otoč: rozsah pohybu - Hydraulický pohon - Plynulá rychlost otáčení ot/min Protizávaží: - Vlastní hmotnost těla jeřábu Lano a naviják: - Lano IWRC 6xFi (29) - délka 39 m, průměr 6 mm - Rychlost návinu lana 12,8 m/min (jeden průřez lana) - Bezpečnostní jištění proti převinutí lana Maeda MC104C

3 PODVOZEK Pohon: - Hydrostatický pohon dvou pásů, pohyb vpřed a zpět - Rychlost pohybu km/h - 2 pryžové černé pásy napínané pracovním válcem - Řízení smykem pásů - Rozměr stopy pásu 1044 mm x 180 mm - Tlak na podloží 2.9 N/cm2 - Stoupavost 20 Podpěry: - 4 hydraulicky ovládané podpěry - Možnost nastavení podpěr délkově a výškově dle pracovního prostoru Elektrický motor pro typ MC104CER: - Mitsubishi 5A-EB kw, 4P, 380V Hmotnost - Typ MC104CER kg Rozměry - Typ MC104CER 2160 mm x 600 mm x 1305 mm 3 Maeda MC104C

4 STANDARDNÍ PŘÍSLUŠENSTVÍ - 2 kladkový hák pro maximální nosnost (995 kg) - Černé pásy - Pohon elektrický, 3 fázový, V (typ MC104CER) - Bezpečnostní zařízení - Ovládání pojezdu jeřábu v zadní části - Ovládání jeřábování v přední části - Dálkové ovládání všech funkcí k jeřábu připojené kabelem - Měřidlo odpracovaných hodin - Pracovní světlo na těle jeřábu - Vodítko lana - Výstraha nebezpečných náklonů jeřábu - Bezpečnostní hydraulické ventily - Bezpečnostní vypínač - Dokumentace v českém jazyce - CE certifikáty a atesty lana, háku - Revizní zpráva PŘÍSLUŠENSTVÍ NA PŘÁNÍ - Bezdrátové dálkové ovládání všech funkcí jeřábu - Nedodání bezpečnostího zařízení (bezpečnost veškerých zdvihů pak musí hlídat obsluha jeřábu) - Jednokladkový hák (pro prolanování 2x) - nosnost 500 kg - Jednoduchý hák (pro prolanování 1x) - nosnost 250 kg - Bílé, nešpinící pásy 4 Maeda MC174C

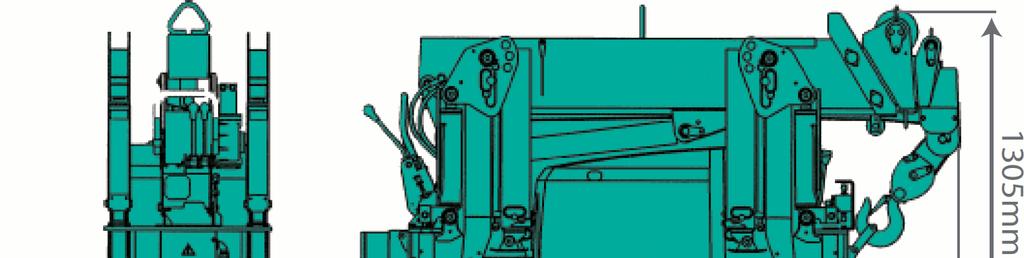

5 ROZMĚRY 5

6 PRACOVNÍ DOSAH 6 Dosah háku pod úroveň jeřábu (např. zdvih ze spodního patra) Prolanování 4x Prolanování 2x Prolanování 1x - 8 m - 16 m - 32 m

7 ZÁTĚŽOVÉ TABULKY Tabulky ukazují maximální povolené nosnosti pro dané vysunutí výložníku a vyložení. K nesenému břemenu musí být připočtena hmotnost dvoukladkového háku 15 kg. A. Podpěry maximálně vysunuty 1.85 m 3.00 m 4.15 m 5.30 m Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) < < < < m B. Podpěry v jiné než maximální poloze 3.00 m 4.15 m 5.30 m 7 Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) < < < <

8 FOTOGALERIE 8 Malý jeřáb a velký pomocník. Zejména skláři jsou z možností mikrojeřábu Maeda MC104C nadšení

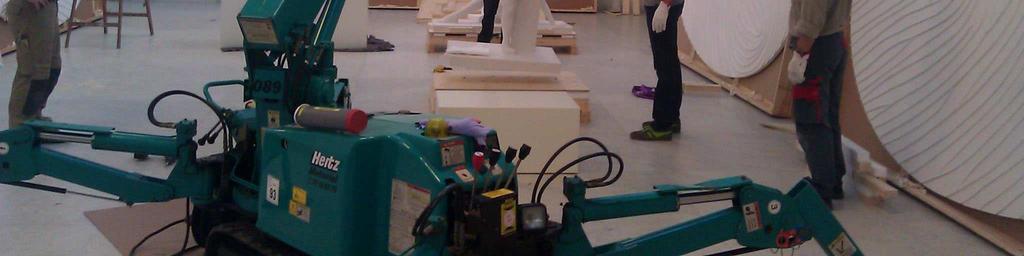

9 9 Maeda MC104C při montážních pracích uvnitř budov.

10 Miniaturní rozměry znamená i minimální zábor prostoru při práci v centrech měst a díky pohonu elektromotorem i možnost bezpečné práce v památkově chráněných objektech. Velmi malý a přesto velmi silný

11 11 Z použití jeřábu Maeda MC104C

12 12 Z použití jeřábu Maeda MC104C

13 13 Z použití jeřábu Maeda MC104C

14

15 Maeda Seisakusho Co. Ltd: MAEDA Seisakusho Company Ltd je japonská konstrukční a výrobní společnost, součást stavebního holdingu Maeda Corporation. Založená v roce 1962 jako specializovaná dcera holdingu pro konstrukci a výrobu dopravních strojů. Je nejstarší a zakládající společností specializující se na mini a mikro jeřáby. Nyní ve svém portfoliu konstruuje a vyrábí mini a mikro jeřáby, důlní techniku, razicí štíty, přepravní pásy, rypadla a velkokapacitní speciální nakladače. Je držitelem certifikátů ISO 9001 a ISO Maeda Seisakusho Company Ltd. Tel: Shinonoi Onbegawa, No 1095 Shinonoi Fax: Nagano City, Nagano web: Japonsko Regionální zastoupení: 15 Maeda Evropa & Rusko Maeda Amerika Maeda Oceánie Maeda Asie AB Kranlyft Maeda USA P.A. CO EQ Pty Ltd JP Nelson Equipment Pte. Ltd. Fibervagen South Loop Lorraine Street 30 Benoi Road SE Molnlycke East Houston, Texas NSW 2210 Peakhurst Singapore Švédsko USA Austrálie Singapur Zastoupení v České republice a Slovenské republice: Značky Maeda zastupuje společnost Pragotechnik spol. s r.o. jako autorizovaný dovozce a servisní organizace pro svěřenou značku. Kontakty na Prohlášení o odpovědnosti: Tento dokument je nezávazný. Z důvodu stálého vylepšování svých produktů si společnost Maeda Saisakusho Co. Ltd. vyhrazuje právo měnit specifikaci a výbavu strojů bez předchozích upozornění. Informace a vyobrazení v této publikaci jsou platné k okamžiku zveřejnění. Budoucí provedení stroje, stejně tak uvedené kontakty, názvy a označení, se tak mohou od zde zveřejněných informací změnit. 2014/01 Pragotechnik spol. s r.o. Ing. Chalupa František Produkt MAEDA MC104C Číslo publikace MC104C
