kompaktní jeřáb c3412 c3412 zdvíhací síla je tam, kde ji potřebujete

Transkript

1 kompaktní jeřáb c3412 c3412 zdvíhací síla je tam, kde ji potřebujete

2 Reedyk pohyblivý kloubový výložník Konvenční výložník Dirk Reedijk, ředitel Zvedání těžkých břemen v stísněném prostoru je vždy obtížné. Například vybavení výrobních zařízení novými nástroji, montáž motoru, opravy nebo instalace nového stroje. Použití řetězového kladkostroje je pracné a použití vysokozdvižného vozíku s sebou nese určitá rizika. Práce je rychle a bezpečně realizována s Reedyk C3412: kompaktní minijeřáb s pohyblivým výložníkem. Vyrobený pro všestrannost Reedyk vymyslel, navrhl, postavil a servisuje inteligentní výkonné stroje: nejchytřejší a nejsilnější stroje pro speciální aplikace. Při vývoji nové generace kompaktních jeřábů jsme začali úplně od nuly. Takže C 3412 není lepší nebo zmenšená verze stávajících modelů jeřábů, ale unikátní minijeřáb, speciálně vyvinutý pro všestranné použití ve stísněných prostorech. o 42% kratší a o 32% užší flexibilní, plynule prodlužovatelné podpěry bezpečný zdvihový moment s kontrolou stability pohyblivý kloubový výložník elektrický a hybridní pohonný systém hydraulické rameno rádiové dálkové ovládání displej na dálkovém ovládání CAN bus systém úložný prostor pro příslušenství (ke zvedání) k dispozici v jakékoliv barvě přímá podpora od výrobce flexibilní skládací rameno pro větší pracovní rozsah Jednoduchý teleskopický výložník se dostává do obtíží při práci. Zejména v případě, že chcete zvednout něco za překážkou nebo ve stroji. Proto Reedyk kompaktní jeřáby jsou vybaveny pohyblivým skládacím ramenem. Když první část je ve svislé poloze, druhá část získá další prostor pro pohyb, například přes stroje nebo lešení či pod střechou. Obrázek to ukazuje. Všimněte si potřeby minimálního prostoru pro opěry díky protizávaží. 2 3

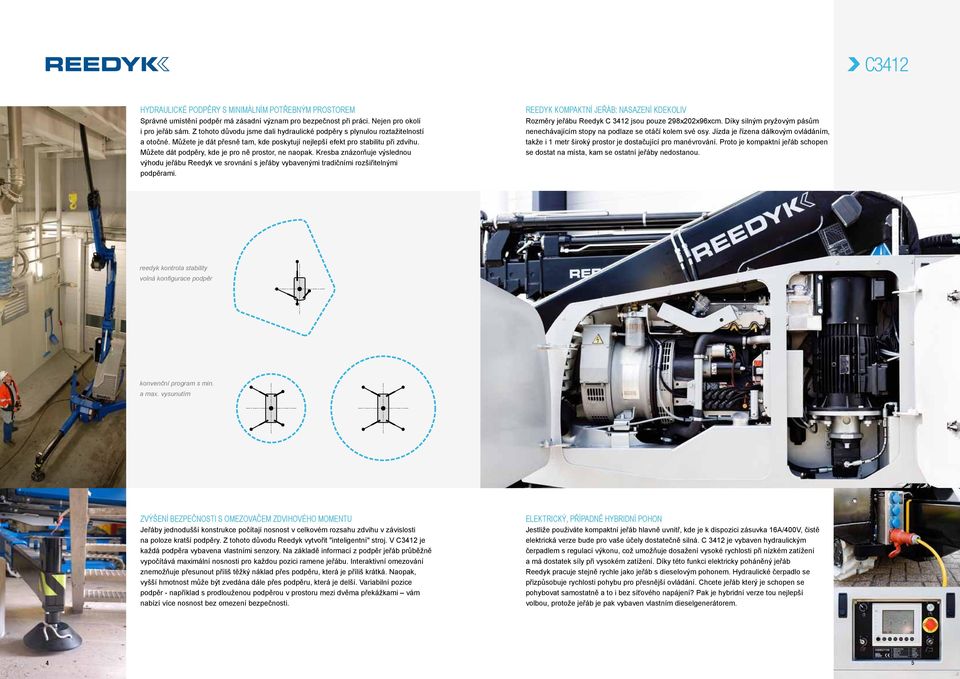

3 Hydraulické podpěry s minimálním potřebným prostorem Správné umístění podpěr má zásadní význam pro bezpečnost při práci. Nejen pro okolí i pro jeřáb sám. Z tohoto důvodu jsme dali hydraulické podpěry s plynulou roztažitelností a otočné. Můžete je dát přesně tam, kde poskytují nejlepší efekt pro stabilitu při zdvihu. Můžete dát podpěry, kde je pro ně prostor, ne naopak. Kresba znázorňuje výslednou výhodu jeřábu Reedyk ve srovnání s jeřáby vybavenými tradičními rozšiřitelnými podpěrami. Reedyk kompaktní jeřáb: nasazení kdekoliv Rozměry jeřábu Reedyk C 3412 jsou pouze 298x202x96xcm. Díky silným pryžovým pásům nenechávajícím stopy na podlaze se otáčí kolem své osy. Jízda je řízena dálkovým ovládáním, takže i 1 metr široký prostor je dostačující pro manévrování. Proto je kompaktní jeřáb schopen se dostat na místa, kam se ostatní jeřáby nedostanou. reedyk kontrola stability volná konfigurace podpěr konvenční program s min. a max. vysunutím Zvýšení bezpečnosti s omezovačem zdvihového momentu Jeřáby jednodušší konstrukce počítají nosnost v celkovém rozsahu zdvihu v závislosti na poloze kratší podpěry. Z tohoto důvodu Reedyk vytvořit "inteligentní" stroj. V C3412 je každá podpěra vybavena vlastními senzory. Na základě informací z podpěr jeřáb průběžně vypočítává maximální nosnosti pro každou pozici ramene jeřábu. Interaktivní omezování znemožňuje přesunout příliš těžký náklad přes podpěru, která je příliš krátká. Naopak, vyšší hmotnost může být zvedána dále přes podpěru, která je delší. Variabilní pozice podpěr - například s prodlouženou podpěrou v prostoru mezi dvěma překážkami vám nabízí více nosnost bez omezení bezpečnosti. elektrický, případně hybridní pohon Jestliže použiváte kompaktní jeřáb hlavně uvnitř, kde je k dispozici zásuvka 16A/400V, čistě elektrická verze bude pro vaše účely dostatečně silná. C 3412 je vybaven hydraulickým čerpadlem s regulací výkonu, což umožňuje dosažení vysoké rychlosti při nízkém zatížení a má dostatek síly při vysokém zatížení. Díky této funkci elektricky poháněný jeřáb Reedyk pracuje stejně rychle jako jeřáb s dieselovým pohonem. Hydraulické čerpadlo se přizpůsobuje rychlosti pohybu pro přesnější ovládání. Chcete jeřáb který je schopen se pohybovat samostatně a to i bez síťového napájení? Pak je hybridní verze tou nejlepší volbou, protože jeřáb je pak vybaven vlastním dieselgenerátorem. 4 5

4 Multifunkční dálkové ovládání s displejem Pomocí dodávaného bezdrátového dálkového ovladače budete moci ovládat všechny funkce kompaktního jeřábu: jízdu, pohyb podpěr i zvedání. Displej na dálkovém ovladači vám poskytne aktuální informace o hmotnosti břemene, zatížení na zvedacím válci a navijáku, stabilitě jeřábu a nastavení citlivosti ovládacích pák. Robustní, modulární konstrukce Ocelové pláty jsou 5 mm silné. Motorový prostor má velké servisní kryty. Všechny kryty lze vyjmout pro snadnější servis. To je snadné díky modulární konstrukci kompaktního jeřábu. Zátěžový diagram Reedyk C 3412: plně vysunutý Zátěžový diagram Reedyk C 3412: s plně vysunutým přídavným výložníkem Práce v CAN BUS systému Všechny součásti kompaktního jeřábu komunikují s řídící jednotkou přes sběrnici CAN, používanou v moderních automobilech. Použitím tohoto systému se zvýšila spolehlivost provozu jeřábu. Možnost: hydraulický výložník do 22 m C3412 může být snadno vybaven dalším příslušenstvím pro speciální aplikace. To zahrnuje také rychle připojitelný hydraulický 5tm výložník schopný se pohybovat v rozsahu 200 stupňů a čtyřnásobným hydraulickým roztažením. To přináší celkovou výšku zdvihu až cca 22 m a dosah až 19,5 metrů. Složený přídavný výložník nemá vliv na celkové rozměry jeřábu, takže kompaktní jeřáb může snadno manévrovat ve stísněných prostorech. Možnost: úložný prostor pro nářadí Další výhodou navíc je uzamykatelný prostor pro uložení dalších nástrojů, naplněných špičkovými závěsy, třmeny pro zvedání spolu se sadou nářadí. Vše co potřebujete, abyste mohli začít s vaší prací okamžitě, si vezete s sebou. A dále... V této brožuře nejsme schopni vám umožnit poznat všechny výhody jeřábu C 3412, tyto poznáte nejlépe v praxi. Rádi bychom zmínili, že jeřáb má centrální zvedací oko, takže s minijeřábem lze snadno manipulovat, například zvednout do vyšších pater. Jeřáb je vybaven standardně pryžovými pásy které nedělají stopy a a GPS/GSM modulem. Modul poskytuje aktuální informace o poloze vašeho minijeřábu a umožňuje přihlášení na dálku. A co si myslíte o automatické nivelaci, praktickém informačním displeji na jeřábu a možnosti zvednout a vézt břemeno až 1000 kg? Máme to. Nákup od výrobce Kompaktní jeřáb Reedyk C3412 koupíte přímo "z továrny". To znamená, že vám dodáme váš minijeřáb v jakékoliv barvě, kterou chcete. Jsme schopni vyhovět vašim specifickým přáním. Navíc jsme vždy připraveni zodpovědět vaše dotazy týkající se údržby a oprav. GECERTIFICEERD 6 7

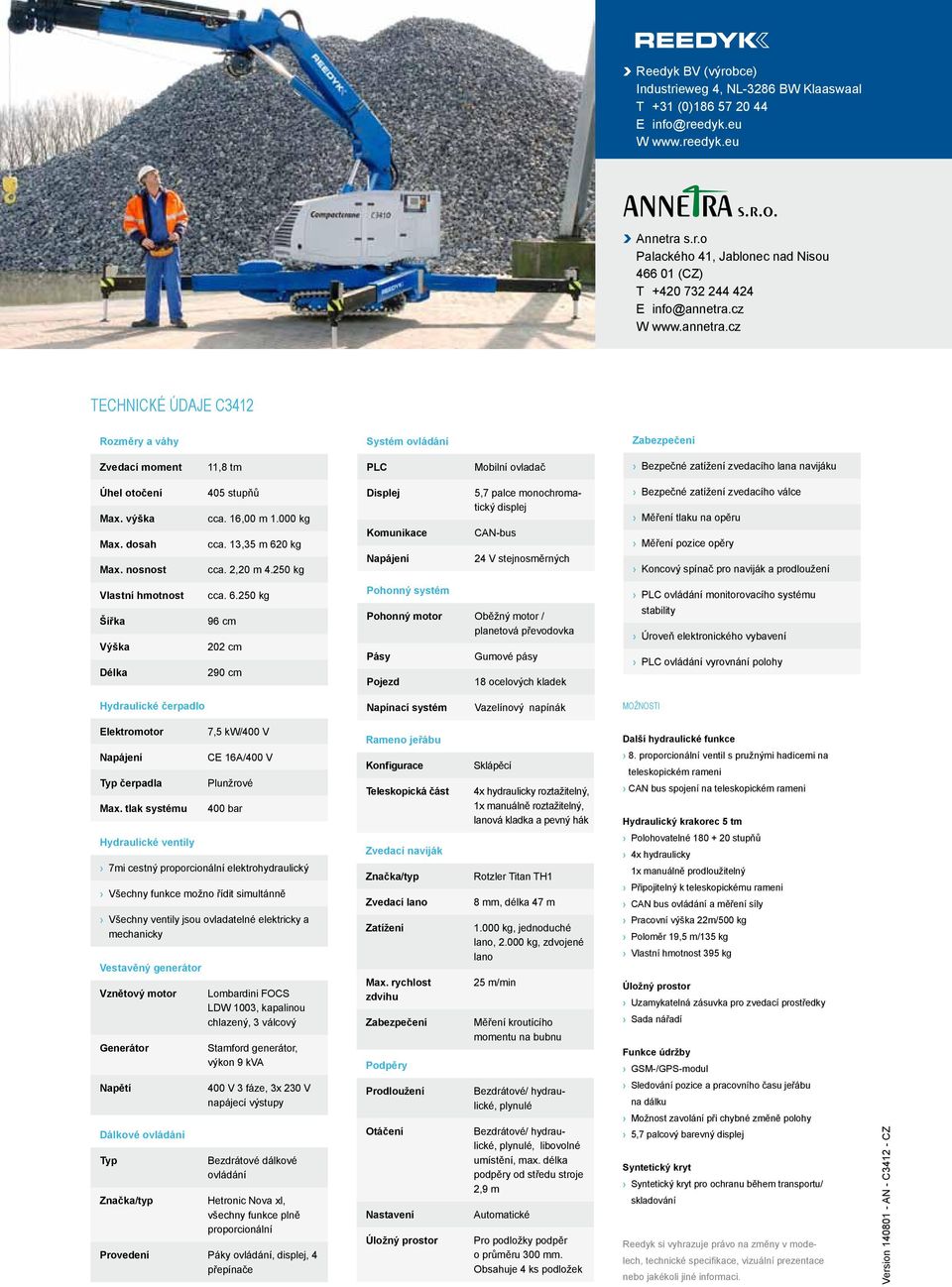

5 Reedyk BV (výrobce) Industrieweg 4, NL-3286 BW Klaaswaal T +31 (0) E info@reedyk.eu W Annetra s.r.o Palackého 41, Jablonec nad Nisou (CZ) T E info@annetra.cz W Technické údaje C3412 Rozměry a váhy Systém ovládání Zabezpečení Zvedací moment 11,8 tm PLC Mobilní ovladač Bezpečné zatížení zvedacího lana navijáku úhel otočení Max. výška Max. dosah Max. nosnost 405 stupňů cca. 16,00 m kg cca. 13,35 m 620 kg cca. 2,20 m kg Displej Komunikace CAN-bus Napájení 5,7 palce monochromatický displej 24 V stejnosměrných Bezpečné zatížení zvedacího válce Měření tlaku na opěru Měření pozice opěry Koncový spínač pro naviják a prodloužení Vlastní hmotnost šířka Výška Délka cca kg 96 cm 202 cm 290 cm Pohonný systém Pohonný motor Oběžný motor / planetová převodovka Pásy Gumové pásy Pojezd 18 ocelových kladek PLC ovládání monitorovacího systému stability Úroveň elektronického vybavení PLC ovládání vyrovnání polohy Hydraulické čerpadlo Napínací systém Vazelínový napínák možnosti Elektromotor Napájení Typ čerpadla Max. tlak systému 7,5 kw/400 V CE 16A/400 V Plunžrové 400 bar Rameno jeřábu Konfigurace Sklápěcí Teleskopická část 4x hydraulicky roztažitelný, 1x manuálně roztažitelný, lanová kladka a pevný hák Další hydraulické funkce 8. proporcionální ventil s pružnými hadicemi na teleskopickém rameni CAN bus spojení na teleskopickém rameni Hydraulický krakorec 5 tm Hydraulické ventily 7mi cestný proporcionální elektrohydraulický Všechny funkce možno řídit simultánně Všechny ventily jsou ovladatelné elektricky a mechanicky Vestavěný generátor Vznětový motor Generátor Lombardini FOCS LDW 1003, kapalinou chlazený, 3 válcový Stamford generátor, výkon 9 kva Zvedací naviják Značka/typ Rotzler Titan TH1 Zvedací lano 8 mm, délka 47 m Zatížení kg, jednoduché lano, kg, zdvojené lano Max. rychlost zdvihu 25 m/min Zabezpečení Měření kroutícího momentu na bubnu Podpěry Polohovatelné stupňů 4x hydraulicky 1x manuálně prodloužitelný Připojitelný k teleskopickému rameni CAN bus ovládání a měření síly Pracovní výška 22m/500 kg Poloměr 19,5 m/135 kg Vlastní hmotnost 395 kg Úložný prostor Uzamykatelná zásuvka pro zvedací prostředky Sada nářadí Funkce údržby GSM-/GPS-modul Napětí 400 V 3 fáze, 3x 230 V napájecí výstupy Dálkové ovládání Typ Značka/typ Bezdrátové dálkové ovládání Hetronic Nova xl, všechny funkce plně proporcionální Provedení Páky ovládání, displej, 4 přepínače Prodloužení Otáčení Nastavení Úložný prostor Bezdrátové/ hydraulické, plynulé Bezdrátové/ hydraulické, plynulé, libovolné umístění, max. délka podpěry od středu stroje 2,9 m Automatické Pro podložky podpěr o průměru 300 mm. Obsahuje 4 ks podložek Sledování pozice a pracovního času jeřábu na dálku Možnost zavolání při chybné změně polohy 5,7 palcový barevný displej Syntetický kryt Syntetický kryt pro ochranu během transportu/ skladování Reedyk si vyhrazuje právo na změny v modelech, technické specifikace, vizuální prezentace nebo jakékoli jiné informaci. Version AN - C CZ
