Vodorovná vyvrtávačka stolová WFT 130 CNC, WRFT 130 CNC

Transkript

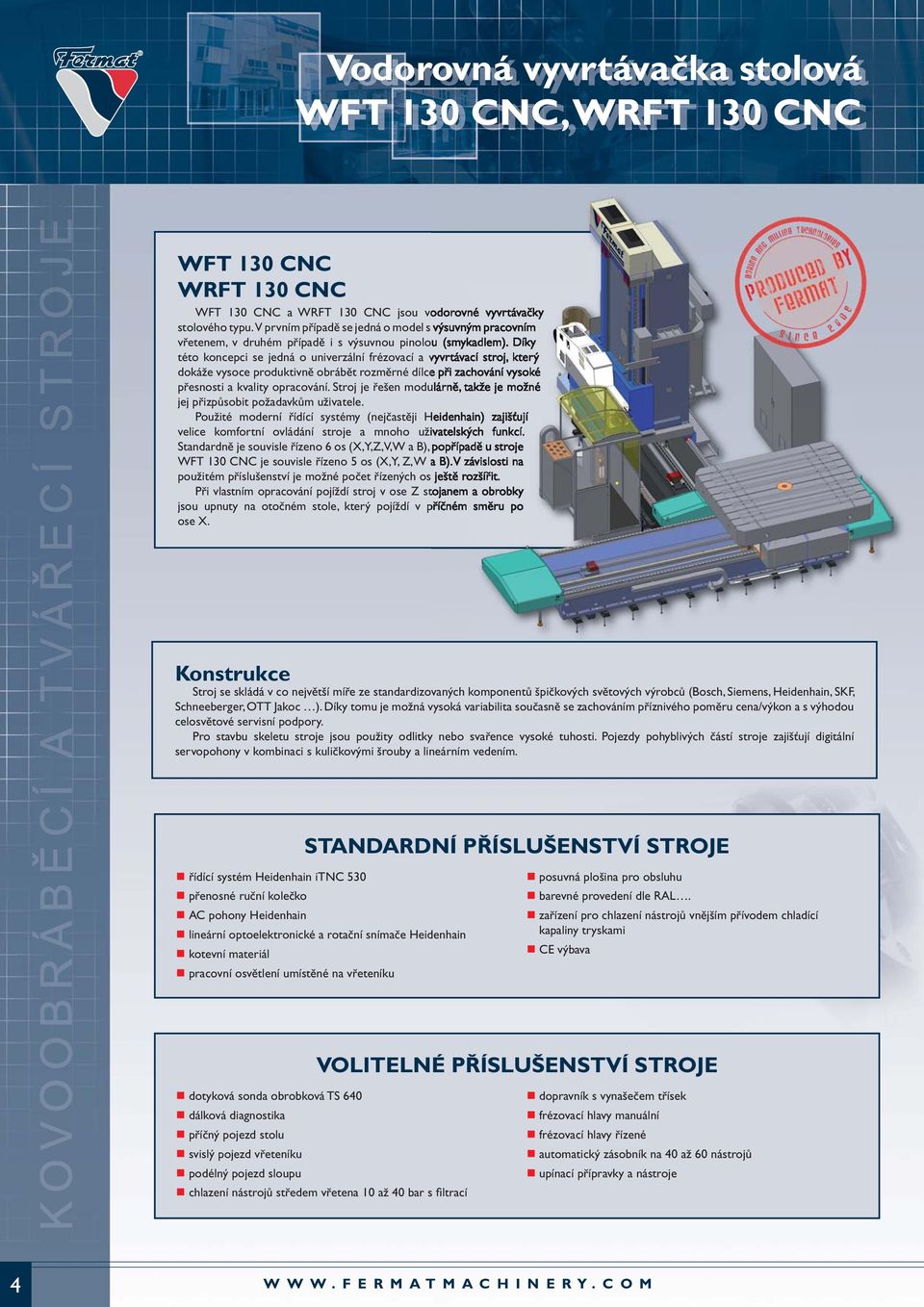

1 Vodorovná vyvrtávačka stolová WFT 130 CNC, WRFT 130 CNC WFT 130 CNC WRFT 130 CNC WFT 130 CNC a WRFT 130 CNC jsou vodorovné vyvrtávačky stolového typu. V prvním případě se jedná o model s výsuvným pracovním vřetenem, v druhém případě i s výsuvnou pinolou (smykadlem). Díky této koncepci se jedná o univerzální frézovací a vyvrtávací stroj, který dokáže vysoce produktivně obrábět rozměrné dílce při zachování vysoké přesnosti a kvality opracování. Stroj je řešen modulárně, takže je možné jej přizpůsobit požadavkům uživatele. Použité moderní řídící systémy (nejčastěji Heidenhain) zajišťují velice komfortní ovládání stroje a mnoho uživatelských funkcí. Standardně je souvisle řízeno 6 os (X,Y,Z,V,W a B), popřípadě u stroje WFT 130 CNC je souvisle řízeno 5 os (X,Y, Z, W a B). V závislosti na použitém příslušenství je možné počet řízených os ještě rozšířit. Při vlastním opracování pojíždí stroj v ose Z stojanem a obrobky jsou upnuty na otočném stole, který pojíždí v příčném směru po ose X. Konstrukce Stroj se skládá v co největší míře ze standardizovaných komponentů špičkových světových výrobců (Bosch, Siemens, Heidenhain, SKF, Schneeberger, OTT Jakoc ). Díky tomu je možná vysoká variabilita současně se zachováním příznivého poměru cena/výkon a s výhodou celosvětové servisní podpory. Pro stavbu skeletu stroje jsou použity odlitky nebo svařence vysoké tuhosti. Pojezdy pohyblivých částí stroje zajišťují digitální servopohony v kombinaci s kuličkovými šrouby a lineárním vedením. STANDARDNÍ PŘÍSLUŠENSTVÍ STROJE řídící systém Heidenhain itnc 530 přenosné ruční kolečko AC pohony Heidenhain lineární optoelektronické a rotační snímače Heidenhain kotevní materiál pracovní osvětlení umístěné na vřeteníku posuvná plošina pro obsluhu barevné provedení dle RAL. zařízení pro chlazení nástrojů vnějším přívodem chladící kapaliny tryskami CE výbava VOLITELNÉ PŘÍSLUŠENSTVÍ STROJE dotyková sonda obrobková TS 640 dálková diagnostika příčný pojezd stolu svislý pojezd vřeteníku podélný pojezd sloupu chlazení nástrojů středem vřetena 10 až 40 bar s fi ltrací dopravník s vynašečem třísek frézovací hlavy manuální frézovací hlavy řízené automatický zásobník na 40 až 60 nástrojů upínací přípravky a nástroje 4

2 Vodorovná vyvrtávačka stolová WFT 130 CNC, WRFT 130 CNC Vřeteník Jednotky Průměr pracovního vřetena Ø130 mm Kuželová dutina vřetena ISO 50 Kužel nástroje DIN Kužel stopky nástroje DIN Rozsah otáček pracovního vřetena ot/min Max. kroutící moment na vřetenu Nm Průřez smykadla 400x400 mm Jmenovitý výkon hlavního pohonu 37 kw Max. síla axiální 30 kn Max. síla radiální 25 kn Pracovní rozsah Rozměry pracovního stolu x 2 500, x 3 000, x mm Maximální zatížení stolu kg Příčný pojezd stolu X až mm Svislý pojezd vřeteníku Y 2 000, 2 500, mm Podélný pojezd stolu Z až mm Výsuv smykadla V (pro WRFT 130 CNC) 900 mm Výsuv pracovního vřetena W 730 mm Rozsah pracovních posuvů X, Y, Z, W a V mm/min Rychloposuv X, Y, Z mm/min V, W mm/min Automatická výměna nástrojů (opce) Počet poloh zásobníku 40, 60 Typ upínacího kužele ISO 50 Max. průměr nástroje při plném obsazení 125 mm Max. průměr nástroje ob pozici 280 mm Max. délka nástroje 400 mm Max. hmotnost nástroje 25 kg Čas výměny nástrojů max. 15 sec Chlazení Nízkotlaké - max. dopravované množství 50 l/min Nízkotlaké - tlak chladící kapaliny 4 bar Nízkotlaké - objem nádrže l Vysokotlaké - max. dopr. množství (opce) 20 l/min Vysokotlaké - tlak chladící kapaliny (opce) 20 bar Vysokotlaké - objem nádrže (opce) 180 l Další specifikace Svislé přestavení plošiny pro obsluhu mm Objem hydraulického agregátu 15 l Objem mazacího agregátu 2 l Přívod tlakového vzduchu ke stroji - tlak 0,5 MPa Napětí/kmitočet elektrické sítě 3 x 400 / 50 V/Hz Napětí ovládací a řídící 24 V= Celkový příkon stroje 115 kva Max. hladina zvuku 80 db Váha stroje kg 5

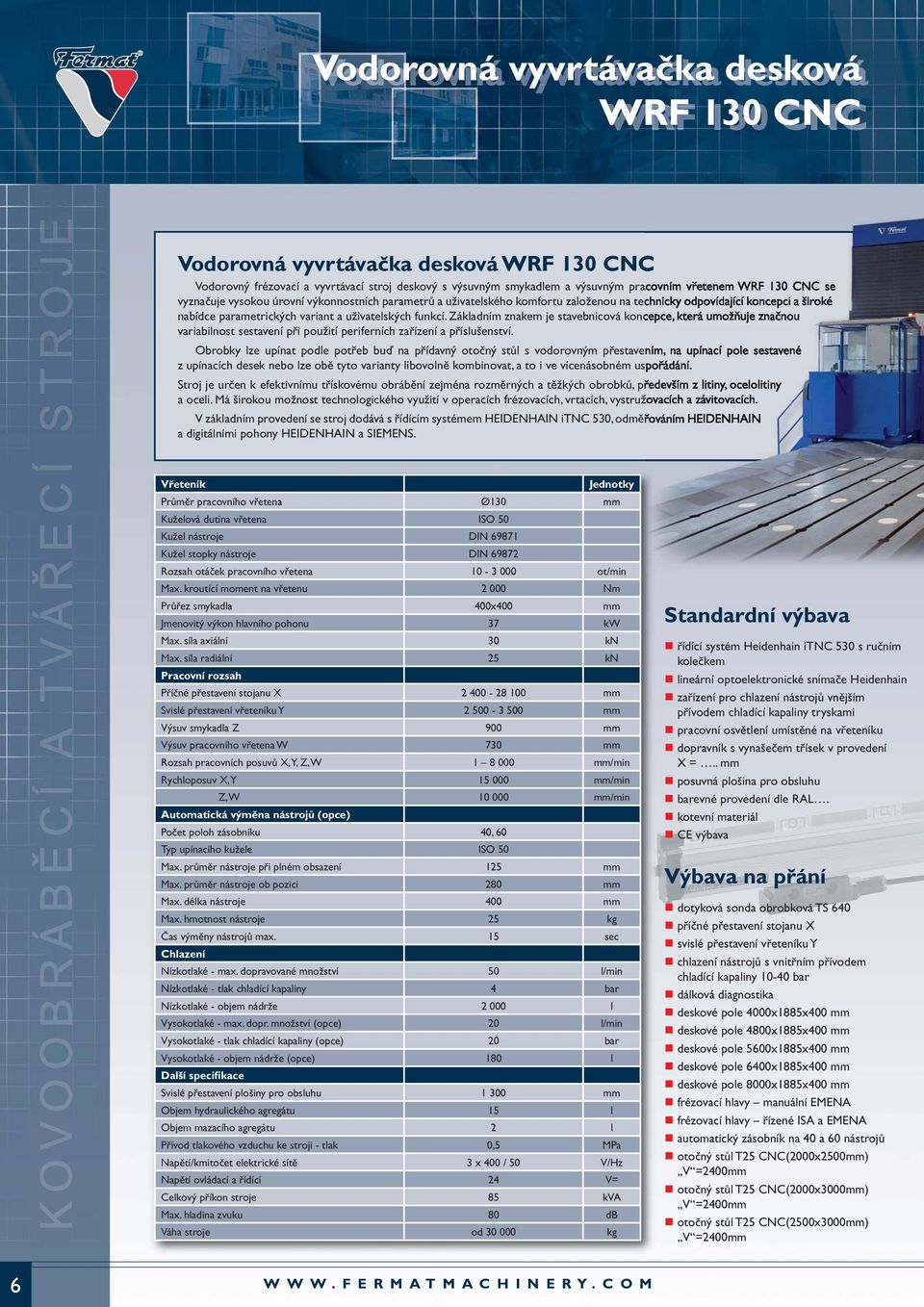

3 Vodorovná vyvrtávačka desková WRF 130 CNC Vodorovná vyvrtávačka desková WRF 130 CNC Vodorovný frézovací a vyvrtávací stroj deskový s výsuvným smykadlem a výsuvným pracovním vřetenem WRF 130 CNC se vyznačuje vysokou úrovní výkonnostních parametrů a uživatelského komfortu založenou na technicky odpovídající koncepci a široké nabídce parametrických variant a uživatelských funkcí. Základním znakem je stavebnicová koncepce, která umožňuje značnou variabilnost sestavení při použití periferních zařízení a příslušenství. Obrobky lze upínat podle potřeb buď na přídavný otočný stůl s vodorovným přestavením, na upínací pole sestavené z upínacích desek nebo lze obě tyto varianty libovolně kombinovat, a to i ve vícenásobném uspořádání. Stroj je určen k efektivnímu třískovému obrábění zejména rozměrných a těžkých obrobků, především z litiny, ocelolitiny a oceli. Má širokou možnost technologického využití v operacích frézovacích, vrtacích, vystružovacích a závitovacích. V základním provedení se stroj dodává s řídícím systémem HEIDENHAIN itnc 530, odměřováním HEIDENHAIN a digitálními pohony HEIDENHAIN a SIEMENS. Vřeteník Jednotky Průměr pracovního vřetena Ø130 mm Kuželová dutina vřetena ISO 50 Kužel nástroje DIN Kužel stopky nástroje DIN Rozsah otáček pracovního vřetena ot/min Max. kroutící moment na vřetenu Nm Průřez smykadla 400x400 mm Jmenovitý výkon hlavního pohonu 37 kw Max. síla axiální 30 kn Max. síla radiální 25 kn Pracovní rozsah Příčné přestavení stojanu X mm Svislé přestavení vřeteníku Y mm Výsuv smykadla Z 900 mm Výsuv pracovního vřetena W 730 mm Rozsah pracovních posuvů X, Y, Z, W mm/min Rychloposuv X, Y mm/min Z, W mm/min Automatická výměna nástrojů (opce) Počet poloh zásobníku 40, 60 Typ upínacího kužele ISO 50 Max. průměr nástroje při plném obsazení 125 mm Max. průměr nástroje ob pozici 280 mm Max. délka nástroje 400 mm Max. hmotnost nástroje 25 kg Čas výměny nástrojů max. 15 sec Chlazení Nízkotlaké - max. dopravované množství 50 l/min Nízkotlaké - tlak chladící kapaliny 4 bar Nízkotlaké - objem nádrže l Vysokotlaké - max. dopr. množství (opce) 20 l/min Vysokotlaké - tlak chladící kapaliny (opce) 20 bar Vysokotlaké - objem nádrže (opce) 180 l Další specifikace Svislé přestavení plošiny pro obsluhu mm Objem hydraulického agregátu 15 l Objem mazacího agregátu 2 l Přívod tlakového vzduchu ke stroji - tlak 0,5 MPa Napětí/kmitočet elektrické sítě 3 x 400 / 50 V/Hz Napětí ovládací a řídící 24 V= Celkový příkon stroje 85 kva Max. hladina zvuku 80 db Váha stroje od kg Standardní výbava řídící systém Heidenhain itnc 530 s ručním kolečkem lineární optoelektronické snímače Heidenhain zařízení pro chlazení nástrojů vnějším přívodem chladící kapaliny tryskami pracovní osvětlení umístěné na vřeteníku dopravník s vynašečem třísek v provedení X =.. mm posuvná plošina pro obsluhu barevné provedení dle RAL. kotevní materiál CE výbava Výbava na přání dotyková sonda obrobková TS 640 příčné přestavení stojanu X svislé přestavení vřeteníku Y chlazení nástrojů s vnitřním přívodem chladící kapaliny bar dálková diagnostika deskové pole 4000x1885x400 mm deskové pole 4800x1885x400 mm deskové pole 5600x1885x400 mm deskové pole 6400x1885x400 mm deskové pole 8000x1885x400 mm frézovací hlavy manuální EMENA frézovací hlavy řízené ISA a EMENA automatický zásobník na 40 a 60 nástrojů otočný stůl T25 CNC(2000x2500mm),,V =2400mm otočný stůl T25 CNC(2000x3000mm),,V =2400mm otočný stůl T25 CNC(2500x3000mm),,V =2400mm 6

4 Popis klíčových konstrukčních prvků stroje WRF 130 CNC X osa příčný pojezd stojanu Použit princip Master Slave. Pro pojezd osy X jsou použity 2 samostatné pohony řízené řídícím systémem. Při běžném provedení jsou pro velké pojezdy CNC strojů používány systémy s mechanickým vymezením vůlí pomocí 2 pastorků vzájemně předepjatých. Výhody oproti běžnému mechanickému provedení: Jednoduchost a spolehlivost vše je řešeno elektricky pomocí programu řídícího systému. Odpadá složitá převodovka pro vymezení vůle. Nižší nároky na údržbu odpadá kontrola a nastavování předepnutí převodovky pro vymezení vůle pojezdu. Bezproblémový servis a případné výměny náhradních dílů jsou použity naprosto standardní komponenty servopohony, pastorky, spojky,... Y osa svislé přestavení vřeteníku Y osa je řešena pomocí principu tzv. Gantry osy tzn. že pohyb zajišťují 2 dostatečně dimenzované kuličkové šrouby a změny polohy zajišťují 2 pravítka. Oboje umístěné na co největší rozteči. Z toho plynou následující výhody oproti běžným řešením: Jednoduchost Odpadá nutnost vyvažovacího zařízení (protizávaží nebo hydraulický vyvažovač). Odpadá nutnost mechanického zařízení pro vyrovnání změn těžiště vřeteníku. Bezpečnost i kdyby se jeden kuličkový šroub uvolnil, druhý udrží celou váhu vřeteníku. Možnost jednoduchého vyrovnání změny těžiště vřeteníku pomocí řídícího systému. Pokud je vysouván celý vřeteník nebo jen pracovní vřeteno, popřípadě je na čele vřeteníku namontováno těžké zařízení (např. frézovací hlava), systém dokáže pomocí dvou pravítek a dvou samostatně řízených kuličkových šroubů toto zjistit a změny těžiště eliminovat tak, aby nebyla narušena přesnost a geometrie obrábění. Vřeteník Je použit princip motor -> převodovka -> ozubený řemen -> vřeteno. Výhody: Standardní komponenty - maximum komponentů je standardních (motor - Siemens, převodovka - ZF, ložiska, ozubené řemeny, řemenice, ). Jednoduchost konstrukce odpadá domeček plný koleček. Jednoduchá údržba a servis díky použití standardizovaných komponetů. Vysoký kroutící moment při porovnání s řešením vřeteno = rotor motoru. Trvanlivost a spolehlivost maximum komponentů je nakupovaných od renomovaných výrobců. Komponenty jsou využívány v mnoha tisících, v některých případech milionech aplikacích po celém světě. 7

5 Vodorovná vyvrtávačka TK 6511 CNC TK 6511 CNC Stroj špičkové technické úrovně TK 6511 CNC je určen pro náročné uživatele, kteří pro svoje technologické potřeby požadují moderní kvalitní obráběcí stroj s velkým řezným výkonem, vysokou přesností a rozsáhlým komfortem technologických funkcí. Široký výběr různých variant jim umožňuje zvolit optimální provedení odpovídající jejich specifickým podmínkám. Stroj je charakterizován vysokou technickou úrovní, vysokými parametry a širokou možností výběru optimální varianty provedení stroje. Stroj je vybaven řídícím systémem HEIDENHAIN itnc 530 nebo SINUMERIK 840D. Užití AC pohonů SIEMENS a osazení elektroskříně prvky renomovaných specializovaných firem (SIEMENS, TELEMÉCANIQUE) jsou zárukou dlouhodobé spolehlivosti stroje. Položka Jednotky Rozměry pracovního stolu x 1 250, , x mm Max. zatížení stolu kg Průměr pracovního vřetena ø110 mm Kuželová dutina ISO 7,24 No 50 Upínací trn LD50D Otáčky vřetena ot/min Max. kroutící moment vřetena Nm Příčný pojezd stolu X až (po 500) mm Svislý pojezd vřeteníku Y mm Podelný pojezd sloupu Z mm Výsuv vřetena W 550 mm Natočení stolu B 360 Pojezd vřetena vůči stolu mm Min. vzdálenost konce vřetena a osy stolu 30 mm Rychlosti pojezdu X, Y, Z mm/min W mm/min B 0-1,5 ot/min Rychloposuv X, Y, Z mm/min W mm/min B 2,5 ot/min Výkon hlavního motoru 17/22,5 kw Přesnost polohování X ±0.010 mm Y, Z ±0.008 mm W ±0.010 mm B ±7 B, 4 90 ±2 Opakovatelnost polohování X ±0.005 mm Y, Z ±0.005 mm W ±0.008 mm B ±4,5 B, 4 90 ±2 Celkové rozměry D Š V mm Hmotnost stroje kg Celkový instalovaný příkon 50 kva Standardní výbava systém Heidenhain itnc 530 přenosné ruční kolečko LCD display 15 AC pohony Siemens lineární optoelektronické snímače Heidenhain rotační snímač Heidenhain ROD chlazení nástrojů s vnějším přívodem chladicí kapaliny dopravník třísek barva RAL kotvící materiál statická plošina pro obsluhu CE provedení Výbava na přání SINUMERIK 840D zpevňovací příruba vřetena dotyková sonda nástrojová TT 130 dotyková sonda obrobková TS 220 dotyková sonda obrobková TS 640 infra vertikální frézovací hlava VFH kolmá frézovací hlava KFHB kolmá frézovací hlava KFHM univerzální frézovací hlava UFH automatický výměník na 40 nástrojů chlazení nástrojů s vnitřním přívodem chladicí kapaliny bar s fi ltrací řízená lícní deska upínací přípravky krytování pracovního stolu dálková diagnostika 8

6 Vodorovná vyvrtávačka TK 6511 CNC TK 6513 CNC Souvisle řízený stolový frézovací a vyvrtávací stroj TK 6513 CNC je moderní konstrukce, ideální pro výkonné kompletní obrábění větších obrobků do 10 tun. Je určen pro uživatele žádající stroj s vysokým řezným výkonem, širokým technologickým využitím, spolehlivostí a jednoduchou obsluhou. Stroj je vybaven řídícím systémem HEIDENHAIN itnc 530 nebo SINUMERIK 840D. Užití AC pohonů SIEMENS a osazení elektroskříně prvky renomovaných specializovaných fi rem (SIEMENS, TELEMÉCANIQUE) jsou zárukou dlouhodobé spolehlivosti stroje. Položka Rozměry pracovního stolu x 1 600, x 2 200, x Jednotky Max. zatížení stolu a kg Průměr pracovního vřetena ø130 mm Kuželová dutina ISO 7, 24 No 50 Upínací trn LD50D Otáčky vřetena ot/min Max. kroutící moment vřetena 2500 Nm Příčný pojezd stolu X až (po 500) mm Svislý pojezd vřeteníku Y až (po 500) mm Podelný pojezd sloupu Z až (po 500) mm Výsuv vřetena W 800 mm Natočení stolu B 360 Pojezd vřetena vůči stolu (závisí na vel. osy Y) mm Min. vzdálenost konce vřetena a osy stolu 50 mm Rychlosti pojezdu X, Y, Z mm/min W mm/min B 0-1 ot/min Rychloposuv X, Y, Z mm/min W mm/min B 1 ot/min Výkon hlavního motoru 22/30 kw Přesnost polohování X mm Y, Z mm W mm B 18 B, Opakovatelnost polohování X mm Y, Z mm W mm B 9 B, Celkové rozměry D Š V mm Hmotnost stroje kg Celkový instalovaný příkon 70 kva mm Standardní výbava systém Heidenhain itnc 530 přenosné ruční kolečko LCD display 15 AC pohony Siemens lineární optoelektronické snímače Heidenhain rotační snímač Heidenhain ROD chlazení nástrojů s vnějším přívodem chladicí kapaliny dopravník třísek barva RAL kotvící materiál statická plošina pro obsluhu CE provedení Výbava na přání SINUMERIK 840D zpevňovací příruba vřetena dotyková sonda nástrojová TT 130 dotyková sonda obrobková TS 220 dotyková sonda obrobková TS 640 infra vertikální frézovací hlava VFH kolmá frézovací hlava KFHB kolmá frézovací hlava KFHM univerzální frézovací hlava UFH automatický výměník na 40 až 60 nástrojů chlazení nástrojů s vnitřním přívodem chladicí kapaliny bar s fi ltrací řízená lícní deska upínací přípravky krytování pracovního stolu dálková diagnostika 9

7 Vodorovné vyvrtávačky PŘÍSLUŠENSTVÍ Univerzální frézovací hlava Systém vnitřního chlazení vřetena a vysokotlaké vodní čerpadlo Zásobník nástrojů SINUMERIK 840D Řetězový dopravník třísek Úhelník Dotyková sonda TS 640 CNC rotační stůl Deskové pole Nástrojová sonda TT

8 Vodorovné vyvrtávačky 1. SERVIS A MONTÁŽ Montáž strojů a záruční servis: Doprava stroje k zákazníkovi. Montáž, seřízení a uvedení stroje do provozu u zákazníka. Zaškolení obsluhy pro běžný provoz a údržbu stroje. Zpracování průvodní dokumentace včetně Prohlášení o shodě. Telefonický, faxový nebo ový informační servis. Možný servis prostřednictvím dálkové diagnostiky (u strojů s řídícím systémem HEIDENHAIN). Servis po ukončení záruky stroje: Nově poskytujeme pozáruční servis včetně technické podpory zákazníkům. Prodej náhradních dílů na stroje z vlastní výroby. Měření strojů: Měření geometrické přesnosti strojů. Provádíme kompenzace lineárního odměřování prostřednictvím laserového zařízení ML 10 Gold Standard od společnosti Renishaw. Provádíme kruhovou interpolaci prostřednictvím diagnostického nástroje QC 10 Ballbar od společnosti Renishaw. Laserové zařízení Renishaw 11

9 Vodorovné vyvrtávačky 2. TECHNICKÁ A TECHNOLOGICKÁ PODPORA Na všechny námi dodávané stroje zajišťujeme před dodávkou stroje zákazníkovi úvodní zaškolení a seznámení s konkrétním strojem. Proškolení v údržbě stroje. Plná podpora zaškolení obsluhy na programování v systému HEIDENHAIN. Podpora při zpracování technologie obrábění a upínání. Pomůžeme pomocí nejmodernější počítačové podpory obrábění, systému GibbsCAM nastavit optimální způsob obrábění. Navrhování a zprostředkování optimálního výběru nástrojů. Dodávka upínacího nářadí a přípravků pro upínání obrobků. Většina těchto přípravků jsou skladem, tj. velmi rychle k dodání. Navíc je možné zajistit dodávku speciálních upínek na přání zákazníka. 3. NOVÉ ŠKOLICÍ STŘEDISKO V průběhu roku 2008 nabídneme svým zákazníkům vlastní školicí středisko na naši novou vodorovnou vyvrtávačku stolovou WRFT 130 CNC. K dispozici bude školicí místnost pro teoretickou přípravu a stroj k využití získaných znalostí v praxi. 12

10 Vodorovné vyvrtávačky REFERENCE ČR a SR Česká Republika TK 6511 CNC TK 6513 CNC WRF 130 CNC Čelákovice Dívčí Hrad Kravaře u Hlučína Hořovice Lanškroun Budišov Studénka Fulnek Uničov Měrovice n. Hanou Otrokovice Slovenská Republika TK 6511 CNC TK 6513 CNC WRF 130 CNC Turčianské Teplice Prakovce Tornaľa Více informací dodáme na vyžádání. W W W. F E R M AT M A C H I N E R Y. C O M 13
