1 Ochranné oděvy / bariérové textilie Jana Drašarová

2 Funkce chránit lidský organismus před okolními nepříznivými podmínkami (např. různé druhy záření, vysoká/nízká teplota, vlhkost, různé druhy mikroorganismů, oheň, klíšťata, ) při zachování komfortu okolní prostředí před částicemi produkovanými tělem člověka a mikroorganismy žijícími na jeho povrchu kombinace různých druhů ochrany jednotlivě, zároveň NÁZEV PREZENTACE DATUM

3 Požadavky izolace uživatele od okolního prostředí (oděvy do laboratoří, pro hasiče, pro pracovníky mrazíren) ochrana prostředí před vlivem člověka (oděvy do čistých prostředí) zachování fyziologických vlastností, nenáročnost oblékání, pohodlí, nešpinivost, barevná stálost, nemačkavost, lehká údržba nové typy materiálů výroba malosériově - zvýšená pracnost hlavní požadavky na oděvy do konkrétních prostředí - udávány normami ČSN EN, ISO NÁZEV PREZENTACE DATUM

4 Ochranný oděv proti látce, prostředí, mechanickým účinkům pevnost v tahu, v dalším trhání, odolnost v oděru např. strojírenství celkovému zašpiněním materiál je upraven antistatickou a nešpinivou úpravou. uniformy pro letušky, policisty, aj. chladu, vodě a klimatickým podmínkám vodotěsnost, nepromokavost a tepelně-izolační vlastnosti - pro pracovníky v lese, horníky, oděvy do mokrých provozů, mrazíren, aj. do čistých a superčistých prostředí při výrobě elektroniky, optoelektroniky, ve farmacii, lékařství do nebezpečných prostředí - hobby potápěčské neoprény, surfařské oděvy, pro včelaře, aj. do nebezpečných prostředí ohnivzdorné, oděvy pro kosmonauty, neprůstřelné vesty, protiradiační (röntgenové a radioaktivní záření), protichemické a protibakteriologické

5 Ochranný oděv dle druhu poskytované ochrany nehermetizované filtrační izolační izolační hermeticky uzavřené s vlastní zásobou vzduchu dle sféry použití civilní (pracovní oděvy, sportovní vybavení) armádní (částečná nebo úplná ochrana těla před nebezpečnými toxickými, radiačními nebo biologickými látkami), neprůstřelné,.

6 Bariérová funkce & zajištění komfortu stojí proti sobě spodní prádlo - integrované pleteniny; není možné zajistit dostatečné odvětrávání a odpařování vlhkosti do okolního prostředí brzy dojde k nasycení pro nižší třídy čistoty (méně přísné podmínky) - možnost záměny bariérové filtrace za filtraci hloubkovou poréznější struktura umožňuje procházet vzduchu a vodní páře, ale znečišťující částice mají komplikovanější trajektorii cesty z pod oděvu ven u vyšších tříd čistoty nelze; je nutné např. zkrátit pracovní dobu A použití bariérové textilie B využití hloubkové filtrace NÁZEV PREZENTACE DATUM

7 Nehermetizovaný oděv pracovní oděvy - základní ochrana před: nebezpečnými látkami (kapaliny, disperzní aerosoly, prachem, před plyny minimálně), zašpiněním, mechanickými účinky, montérky, pláště, šaty, zástěry, kombinézy, spodní prádlo, ponožky, rukavice, uniformy, oděvy do deště, gastro, kožené, zdravotnické, jednorázové, reflexní oděvy, antistatické, vodivé, antivibrační, nehořlavé, proti prořezu, čisté provozy, funkce + vzhled (barva, logo, )

8 Př: pracovní oděvy jednorázový oblek NT PAD proti prořezu Kevlar, sklo, HDPE, Dyneeema, kovové kroužky, drátky PAD, ba, PES, tkaniny, pleteniny Oděv Zadní díl, kapsy, poutka,

9 Př: pracovní oděvy Mrazírenský oblek zateplená kombinéza nepromokavé dolní části nohavic zipy kryty nepromokavou légou na suchý zip vnější, vnitřní kapsy Materiál: Vnější-85% ba 15% PES Vnitřní-PAD kapuce a límec podšity fleecem Zateplení-3M Thinsulate Samostatné kapitoly jsou věnovány oblasti pracovních oděvů pro oblasti: zdravotnické, čisté provozy + antistatické nehořlavé a do nebezpečných prostředí: potápěčské neoprény ohnivzdorné oděvy pro kosmonauty neprůstřelné vesty

10 Filtrační oděv většinou 3 vrstvy 1. vnější zamezuje pronikání nečistot, prachu a částečně vlhkosti 2. materiál s aktivním uhlím 3. spodní - tkanina (podšívka) zajišťuje komfort kombinéza s kapucí, přezůvky, rukavice, ochranná maska podvlékací prádlo nebo normální oděv doba použití limitována nasycením aktivního uhlí vlhkostí a tím omezení jeho filtračních schopností (40-50 min) umožňuje, ač v omezené míře, pokožce dýchat, je proto šetrnější k uživateli než hermeticky uzavřené obleky, které ale poskytují mnohem vyšší úroveň ochrany Aktivní uhlí má pórovitou strukturu a velký vnitřní povrch ( m 2 /g) kávová lžička = plocha fotbalového hřiště může adsorbovat široké spektrum látek (Van der Waalsovými silami) Výroba C =karbonizace C =aktivace

11 celková izolace těla od okolního prostředí Izolační oděv vysoký stupeň ochrany vždy v kombinaci s ochrannou maskou operaceschopnost do 20 minut ochlazovací návleky (vodu nasákavá textilie) ventilační jednotky kombinace tkaniny a kaučuku při malých trhlinách bodového charakteru dojde k samovolnému zatažení Izolační hermeticky uzavřený oblek s vlastní zásobou vzduchu nejvyšší stupeň ochrany oblek je kompletně uzavřen a zásobu vzduchu si nese uživatel uvnitř v přenosných láhvích operaceschopnost min. pod oblek se obléká speciální prádlo k maximalizaci nasátí potu nebo běžné oblečení např. vojenští chemici, hasiči při likvidaci havárií nebezpečných látek apod.

12 Př: Protichemický (atombordel) dýchací maska Protibakteriologický oblek zásobník vzduchu ochrana před plyny, výpary, tuhými látkami a kapalinami, infekčními látkami, nízkými teplotami (-60 o C) a radioaktivním zamořením neprodyšný nános (speciální kaučukové směsi) na textilii Oděvní část tvoří: kombinéza s galošemi a kapucí s těsnicí obličejovou manžetou pryžové rukavice speciální spodní prádlo (dvoudílné) distributor vzduchu s rozvodnými hadičkami plenkové kalhotky chladicí převlek Rezistenční doby proti kapkám otravných látek (za statických podmínek) při 30 C: Soman, Sarin: minimálně 8 hodin, Yperit: ochrana po dobu minimálně 5 hodin Odolnost proti vybraným průmyslovým škodlivinám při 25 C: Kyselina sírová 98%: >480 min. Kyselina fosforečná: >480 min. Hydroxid sodný: >480 min.

13 Př: Reflexní textilie zvýšení viditelnosti (high visibility)

14 Př: Reflexní textilie princip: retroreflexe = speciální případ odrazu záření, kdy je dopadající IČ záření odraženo zpět ve směru zdroje záření v úzkém kuželu množství odraženého světla závisí na kvalitě materiálu a způsobu výroby až do vzdálenosti 200 metrů difuze smíšený odraz odraz retroreflexe NÁZEV PREZENTACE DATUM

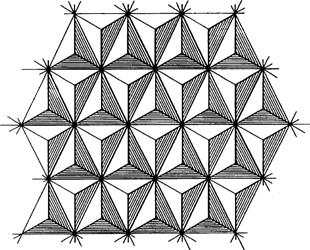

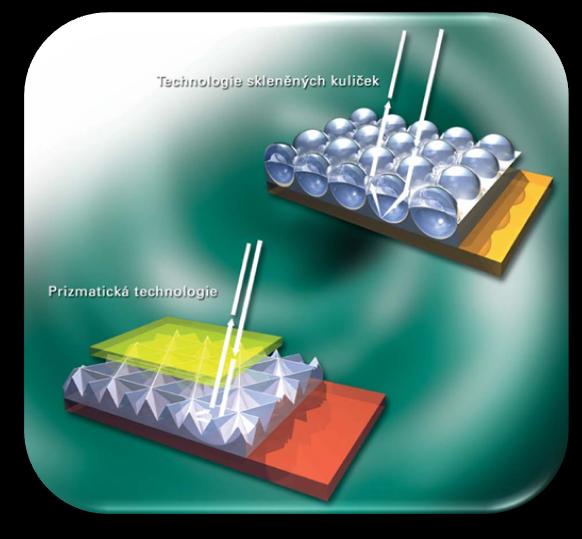

15 Př: Reflexní textilie vrstva mikroskopických kuliček nebo hranolů NÁZEV PREZENTACE DATUM

16 Př: Luminiscenční textilie zvýšení viditelnosti Princip luminiscence samovolné záření pevných nebo kapalných látek schopnost přeměnit energii na světlo probíhá při nižších teplotách Luminiscence je děj, při kterém záření o kratší vlnové délce (vyšší frekvence) vyvolává vznik záření o větší vlnové délce (nižší frekvence) Vzniká excitací atomu NÁZEV PREZENTACE DATUM

17 Luminiscenční třídy Fotoluminiscence Radioluminiscence Triboluminiscence Bioluminiscence Chemoluminiscence Thermoluminiscence 1) fotoluminiscence elektromagnetické záření 2) elektroluminiscence elektrické pole 3) chemoluminiscence chemická reakce 4) termoluminiscence teplo 5) radioluminiscence jaderné záření 6) triboluminiscence - tlak

18 Fotoluminiscence Luminiscence vyvolaná zářením 2 druhy fotoluminiscenčních materiálů Fluorescenční Fosforescenční (t)

19 Fotoluminiscenční pigment práškový pigment ve dne absorbuje světlo v noci má zářivě svítící efekt různé odstíny a koncentrace

20 Materiály a jejich využití Organické i anorganické Nátěr (pryskyřice, fotoluminiscenční komplex) Optoluminiscence (optická vlákna) Elektroluminofory (příze, inteligentní tex.) Použití: bezpečnostní upozornění, oděvy pro bezpečnost, sportovní oděvy, bytový textil, samolepící pásky, móda Fluorescenční materiály zvyšují viditelnost za denního světla a za soumraku, ve tmě svou funkci ztrácejí Nejčastěji používanými barvami jsou jasně žlutá, zelená a oranžová

21 Př: Neoprénový oblek ochrana před prochladnutím a slunečním zářením neopren = chloroprenový kaučuk = polychloropren Potápění hloubkové pěnová struktura na vnitřní straně laminovaný froté nebo lycrovou textilií mokrý, suchý oblek

22 Ochranný oděv dle sféry použití civilní (pracovní oděvy, IPO) armádní (částečná nebo úplná ochrana těla před nebezpečnými toxickými, radiačními nebo biologickými látkami), neprůstřelné dle druhu poskytované ochrany nehermetizované, filtrační, izolační, izolační hermeticky uzavřené s vlastní zásobou vzduchu vzhledem k ochraně proti látkám protiradiační, protichemické a protibakteriologické (dle NATO), ohnivzdorné v civilním sféře se může vyskytovat další členění a rozdílná označení

23 Př: pracovní oděvy Samostatné kapitoly jsou věnovány oblasti pracovních oděvů do nebezpečných prostředí: neoprenové oděvy reflexní textilie oděvy pro kosmonauty kamuflážní ochrana

24 Př: Konstrukce textilie s vodivými vlákny - závěry dochází ke značnému zploštění nití; v překřížení vodivých nití nemusí dojít k přímému kontaktu vodivých vláken; geometrické parametry zploštění byly určeny z příčných řezů tkaninou; tyto příčné řezy jsou tvořeny metodou tzv. měkkých řezů; řezání tkaniny v místě vodivého vlákna působí problémy; lze doporučit řezy tloušťky 50 m pro sledování průběhu vazné vlny a řezy tloušťky m pro sledování rozložení vláken ve vazném bodě; k přímému dotyku vodivých vláken ve vazném bodě vodivých nití dojde s pravděpodobností 0,14% ( tj. v cca 1 z 1000 překřížení vodivých nití); maximální vzdálenost vodivých vláken ve vazném bodě 0,12 mm. NÁZEV PREZENTACE DATUM

25 Ochranný oděv dle sféry použití civilní (pracovní oděvy, IPO) armádní (částečná nebo úplná ochrana těla před nebezpečnými toxickými, radiačními nebo biologickými látkami), neprůstřelné dle druhu poskytované ochrany nehermetizované, filtrační, izolační, izolační hermeticky uzavřené s vlastní zásobou vzduchu vzhledem k ochraně proti látkám protiradiační, protichemické a protibakteriologické (dle NATO), ohnivzdorné v civilním sféře se může vyskytovat další členění a rozdílná označení
