Speciální ochranný oděvy. 9. přednáška

Transkript

1 Speciální ochranný oděvy 9. přednáška 1

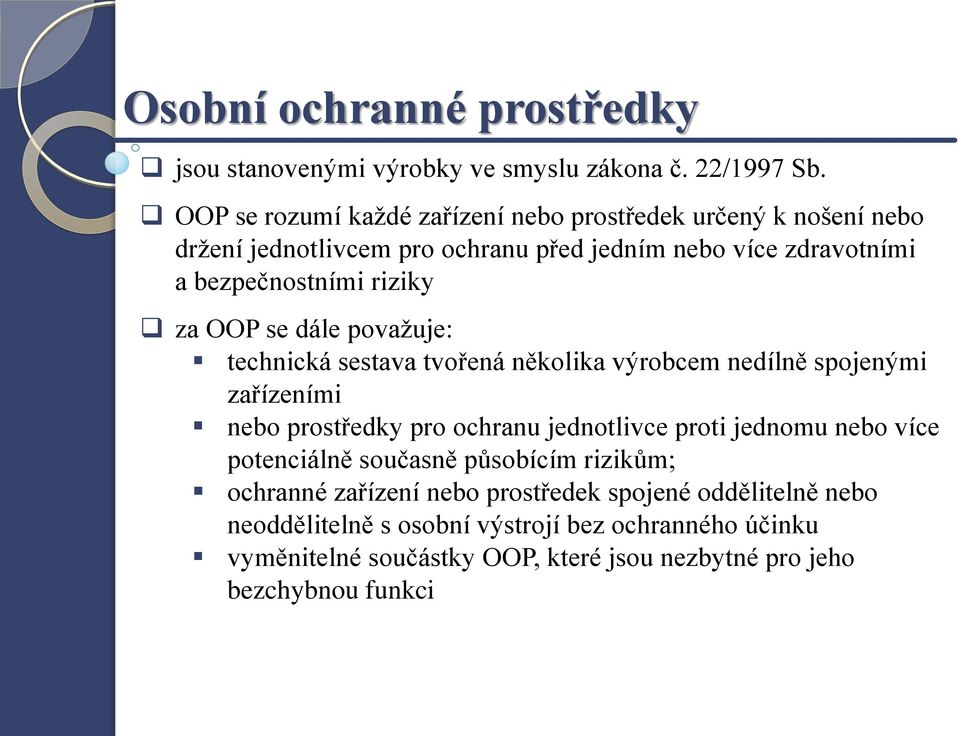

2 Osobní ochranné prostředky jsou stanovenými výrobky ve smyslu zákona č. 22/1997 Sb. OOP se rozumí každé zařízení nebo prostředek určený k nošení nebo držení jednotlivcem pro ochranu před jedním nebo více zdravotními a bezpečnostními riziky za OOP se dále považuje: technická sestava tvořená několika výrobcem nedílně spojenými zařízeními nebo prostředky pro ochranu jednotlivce proti jednomu nebo více potenciálně současně působícím rizikům; ochranné zařízení nebo prostředek spojené oddělitelně nebo neoddělitelně s osobní výstrojí bez ochranného účinku vyměnitelné součástky OOP, které jsou nezbytné pro jeho bezchybnou funkci

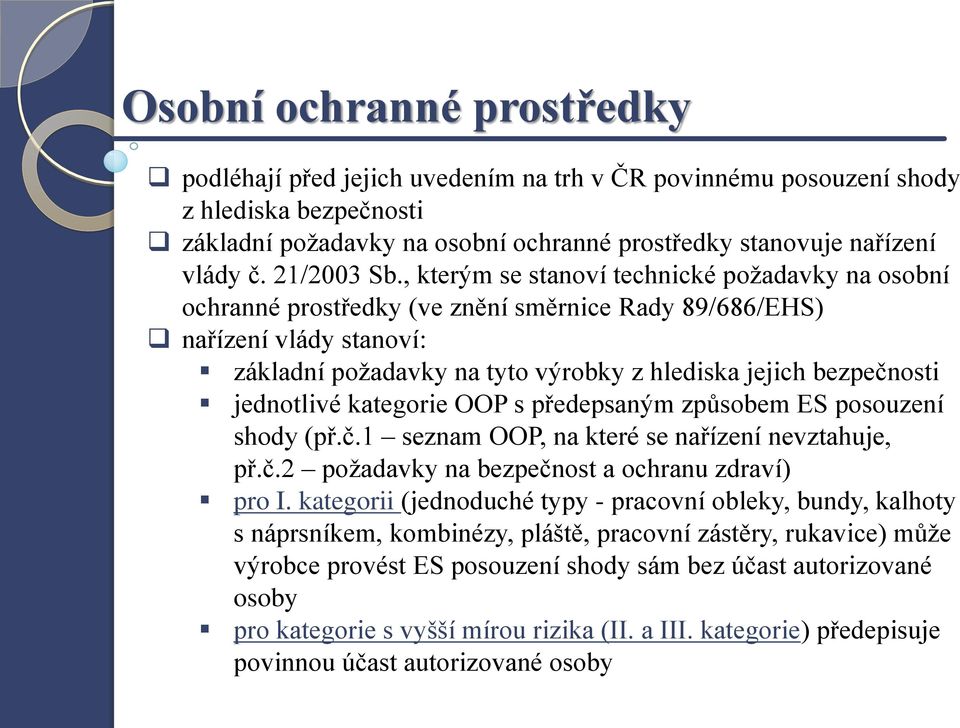

3 Osobní ochranné prostředky podléhají před jejich uvedením na trh v ČR povinnému posouzení shody z hlediska bezpečnosti základní požadavky na osobní ochranné prostředky stanovuje nařízení vlády č. 21/2003 Sb., kterým se stanoví technické požadavky na osobní ochranné prostředky (ve znění směrnice Rady 89/686/EHS) nařízení vlády stanoví: základní požadavky na tyto výrobky z hlediska jejich bezpečnosti jednotlivé kategorie OOP s předepsaným způsobem ES posouzení shody (př.č.1 seznam OOP, na které se nařízení nevztahuje, př.č.2 požadavky na bezpečnost a ochranu zdraví) pro I. kategorii (jednoduché typy - pracovní obleky, bundy, kalhoty s náprsníkem, kombinézy, pláště, pracovní zástěry, rukavice) může výrobce provést ES posouzení shody sám bez účast autorizované osoby pro kategorie s vyšší mírou rizika (II. a III. kategorie) předepisuje povinnou účast autorizované osoby

4 OOP I. kategorie minimální rizika - malé ochranné požadavky do této kategorie patří výhradně OOP určené pro ochranu uživatele proti: mechanickému působení, jehož účinky jsou povrchové (zahradnické rukavice, náprstky atd.) slabě agresivním čisticím prostředkům, jejichž účinek lze snadno vyloučit (ochranné rukavice proti zředěným roztokům čisticích přípravků atd.) rizikům při manipulaci s horkými předměty, které nevystaví uživatele teplotám převyšujícím 50 C nebo nebezpečným nárazům (rukavice, zástěry pro profesionální používání atd.) klimatickým vlivům, které však nejsou mimořádné ani extrémní (pokrývka hlavy, sezónní oděv, obuv atd.) slabým nárazům a vibracím, které nepostihují životně důležité části těla a jejichž účinky nemohou způsobit nevratná poškození (lehké ochranné přilby proti skalpování vlasů, rukavice, lehká obuv atd.) slunečnímu záření (sluneční brýle)

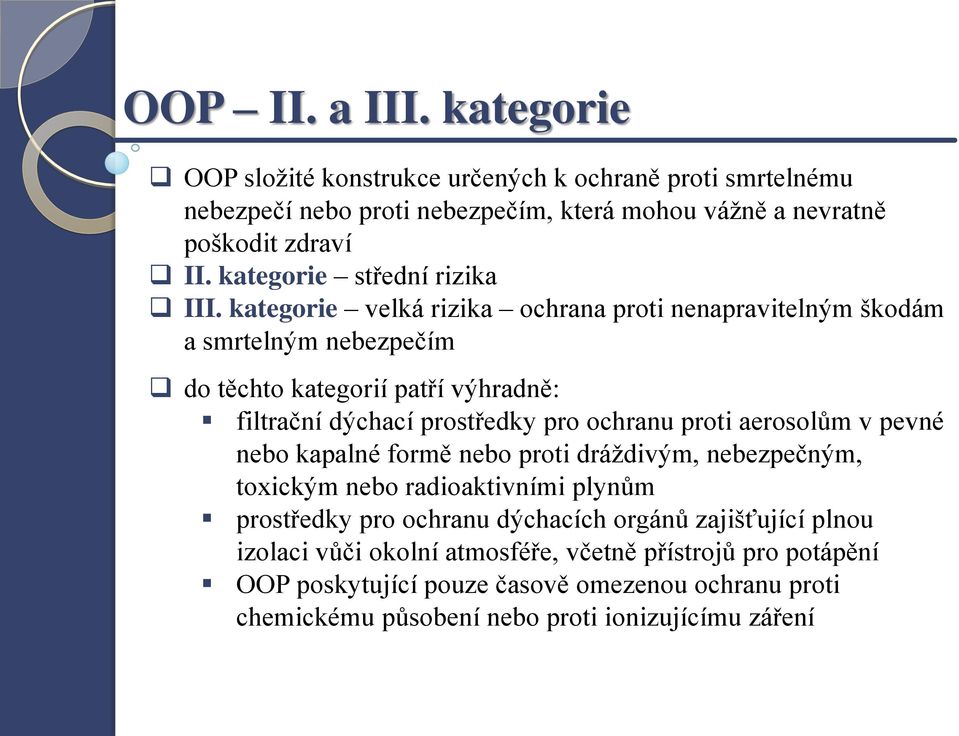

5 OOP II. a III. kategorie OOP složité konstrukce určených k ochraně proti smrtelnému nebezpečí nebo proti nebezpečím, která mohou vážně a nevratně poškodit zdraví II. kategorie střední rizika III. kategorie velká rizika ochrana proti nenapravitelným škodám a smrtelným nebezpečím do těchto kategorií patří výhradně: filtrační dýchací prostředky pro ochranu proti aerosolům v pevné nebo kapalné formě nebo proti dráždivým, nebezpečným, toxickým nebo radioaktivními plynům prostředky pro ochranu dýchacích orgánů zajišťující plnou izolaci vůči okolní atmosféře, včetně přístrojů pro potápění OOP poskytující pouze časově omezenou ochranu proti chemickému působení nebo proti ionizujícímu záření

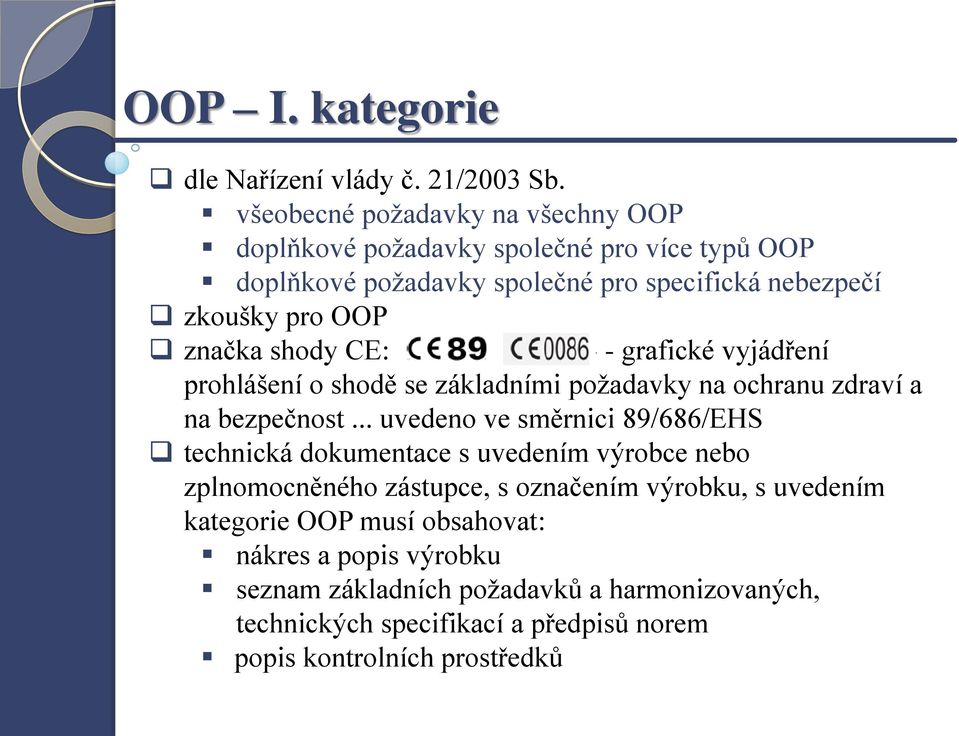

6 OOP I. kategorie dle Nařízení vlády č. 21/2003 Sb. všeobecné požadavky na všechny OOP doplňkové požadavky společné pro více typů OOP doplňkové požadavky společné pro specifická nebezpečí zkoušky pro OOP značka shody CE: - - grafické vyjádření prohlášení o shodě se základními požadavky na ochranu zdraví a na bezpečnost... uvedeno ve směrnici 89/686/EHS technická dokumentace s uvedením výrobce nebo zplnomocněného zástupce, s označením výrobku, s uvedením kategorie OOP musí obsahovat: nákres a popis výrobku seznam základních požadavků a harmonizovaných, technických specifikací a předpisů norem popis kontrolních prostředků

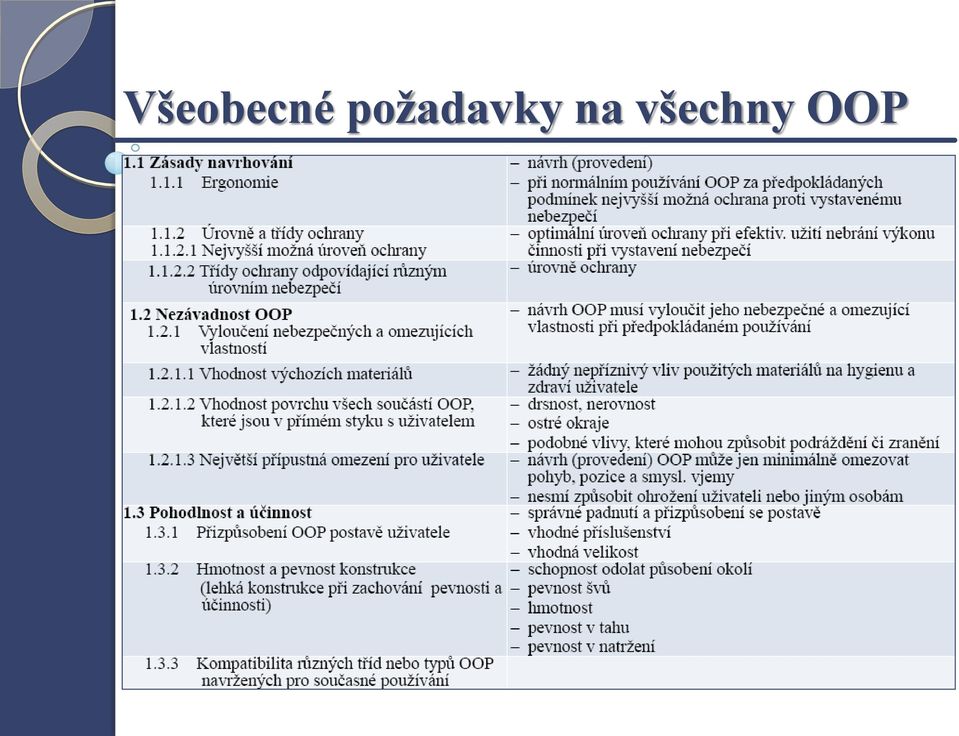

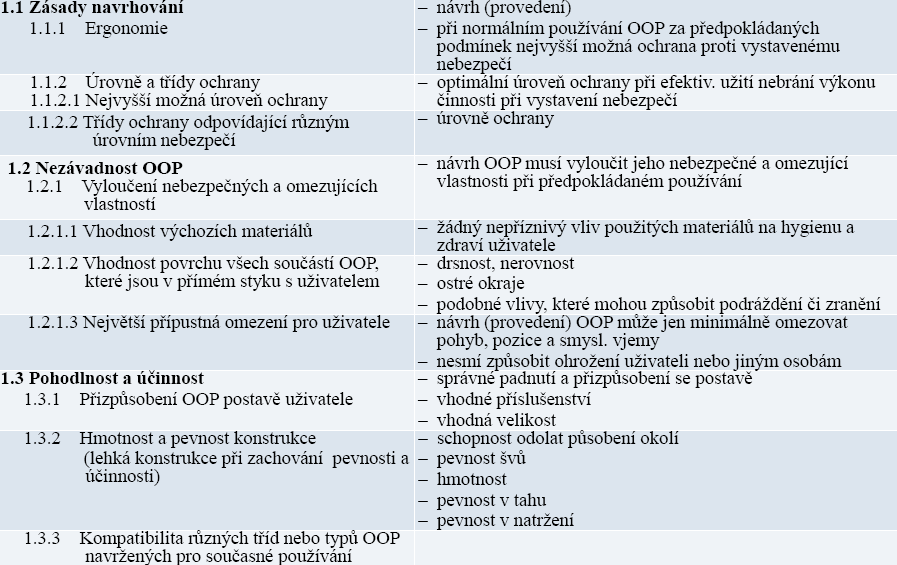

7 Všeobecné požadavky na všechny OOP

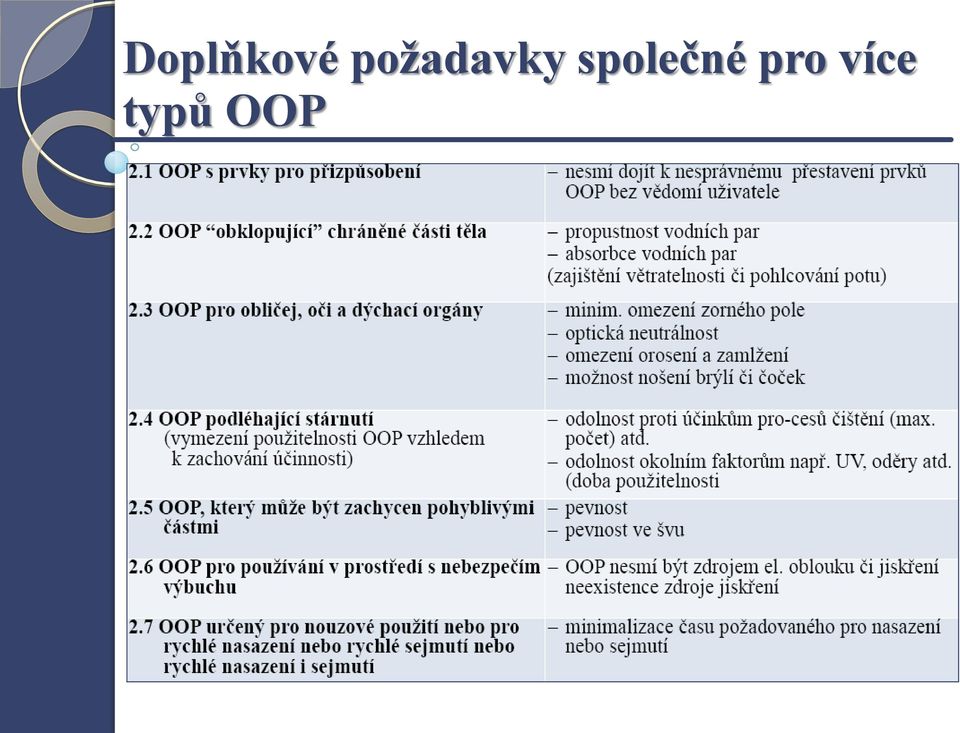

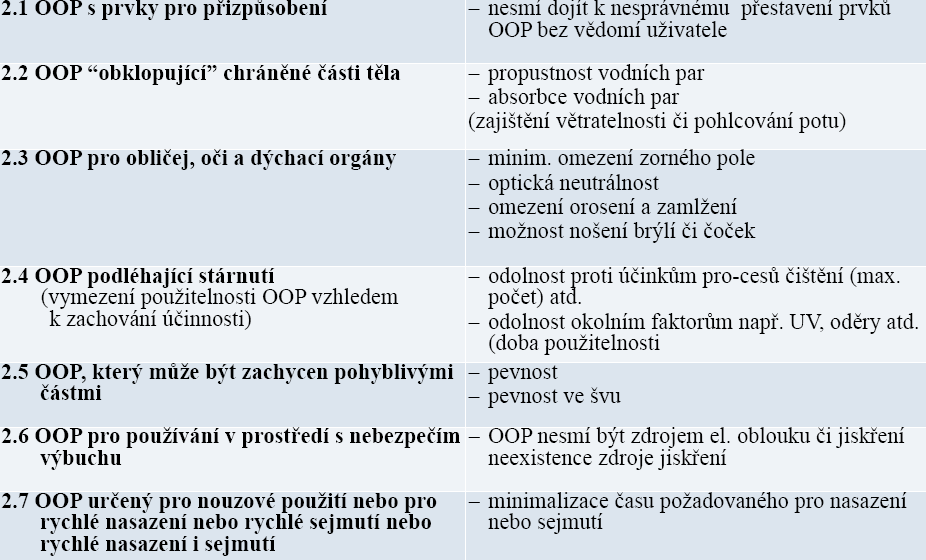

8 Doplňkové požadavky společné pro více typů OOP

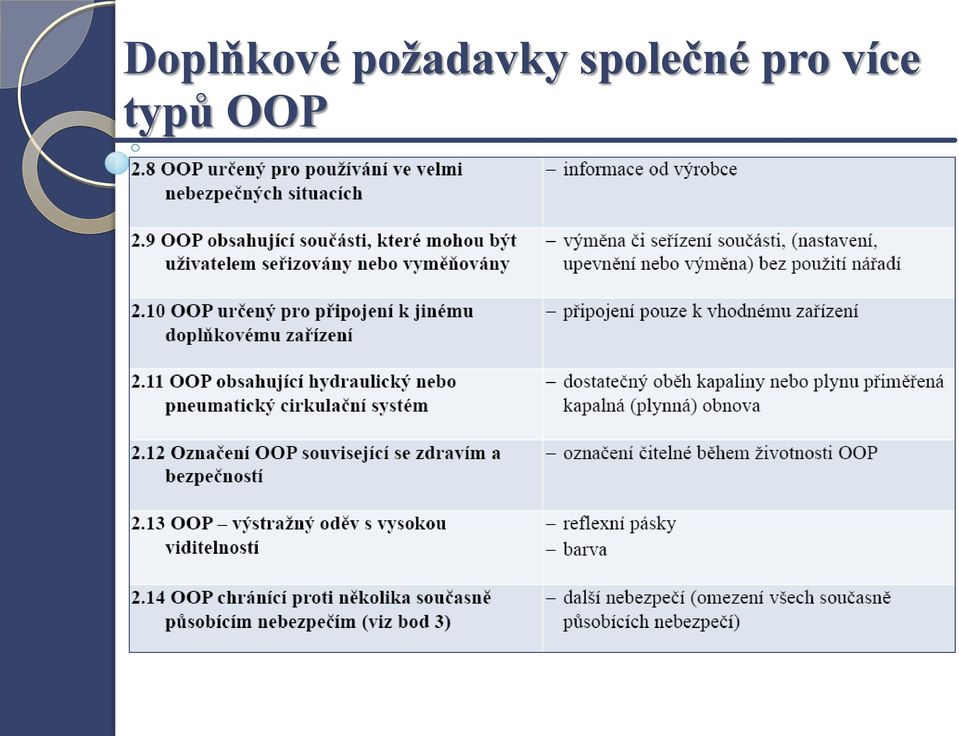

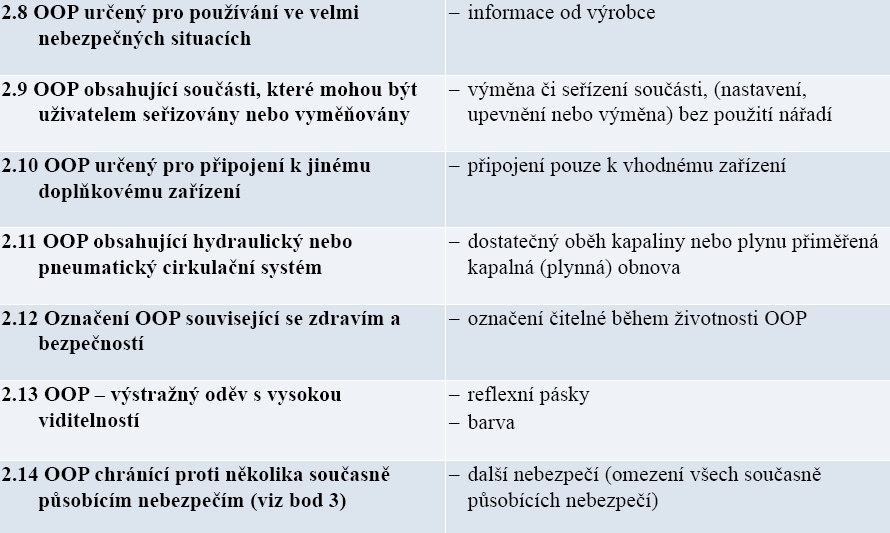

9 Doplňkové požadavky společné pro více typů OOP

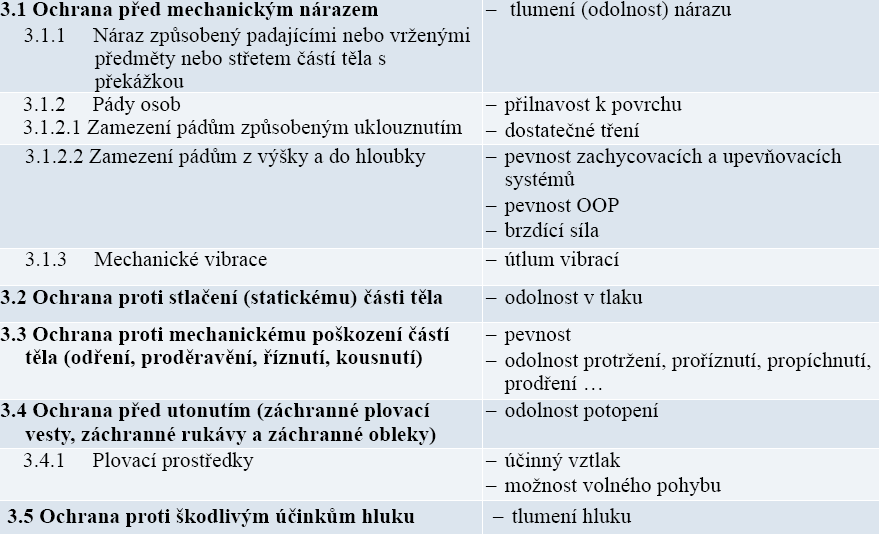

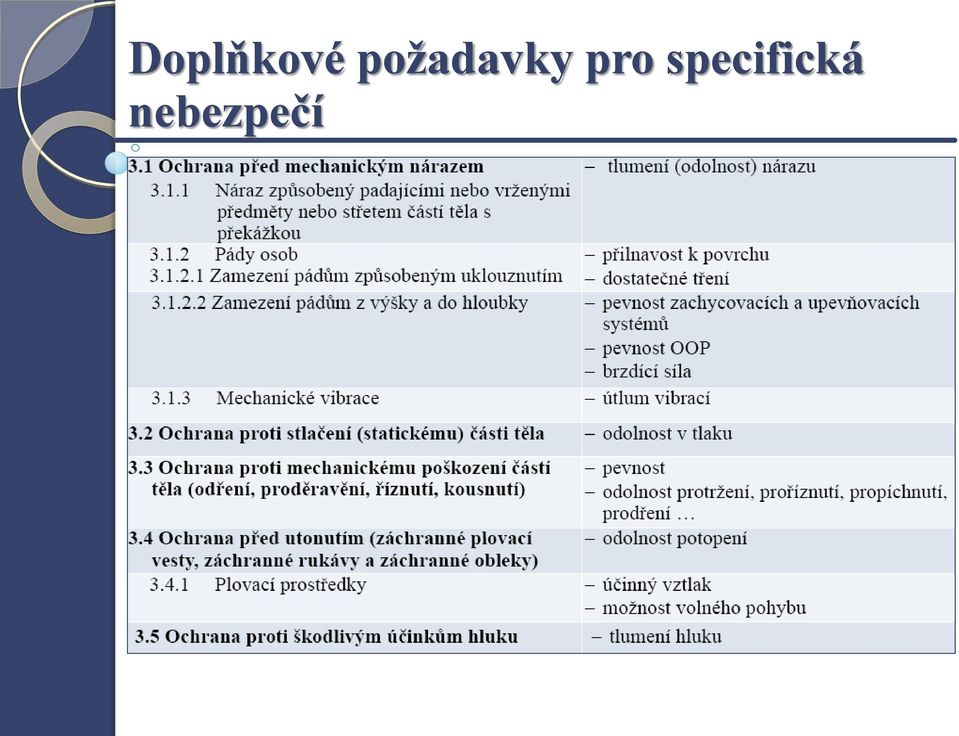

10 Doplňkové požadavky pro specifická nebezpečí

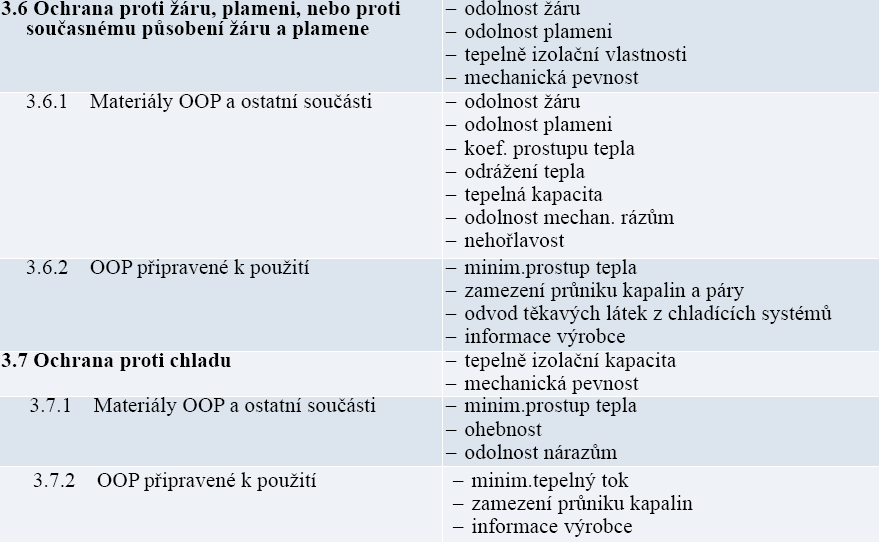

11 Doplňkové požadavky pro specifická nebezpečí

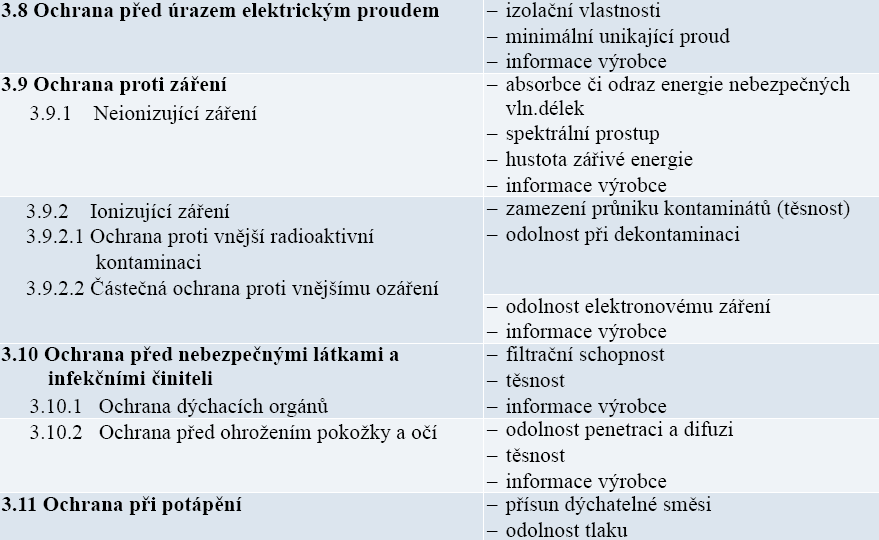

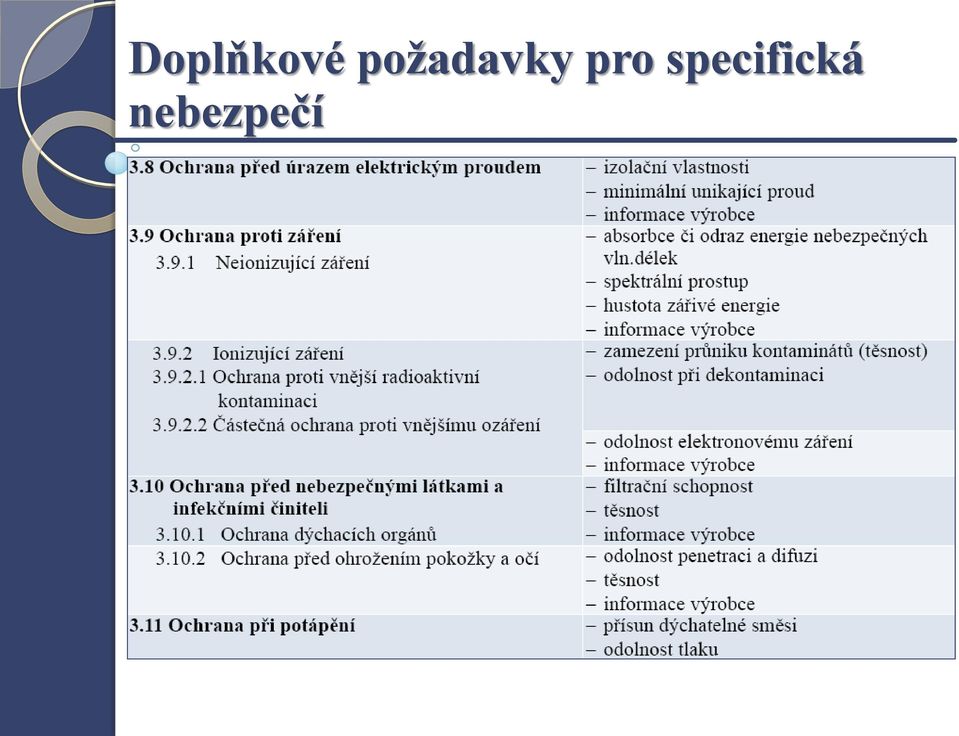

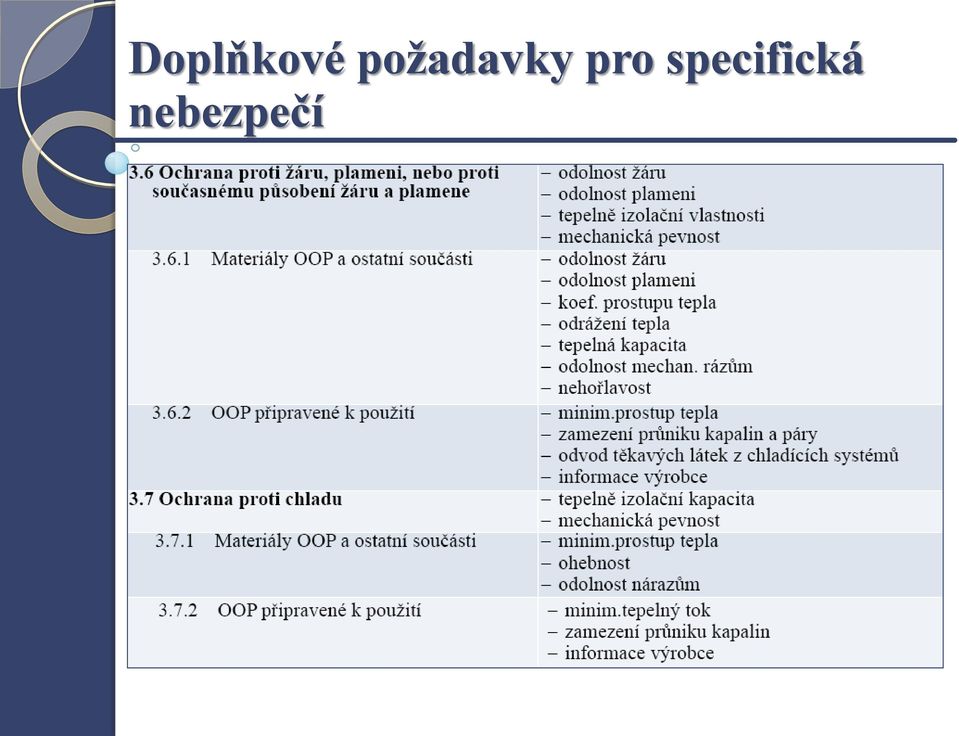

12 Doplňkové požadavky pro specifická nebezpečí

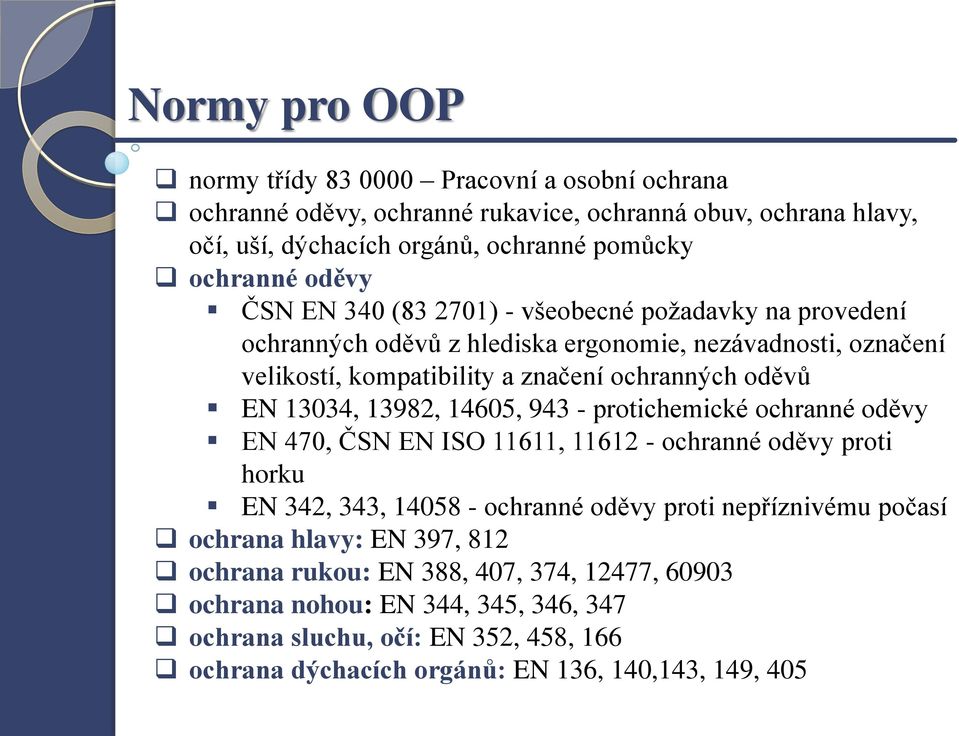

13 Normy pro OOP normy třídy Pracovní a osobní ochrana ochranné oděvy, ochranné rukavice, ochranná obuv, ochrana hlavy, očí, uší, dýchacích orgánů, ochranné pomůcky ochranné oděvy ČSN EN 340 ( ) - všeobecné požadavky na provedení ochranných oděvů z hlediska ergonomie, nezávadnosti, označení velikostí, kompatibility a značení ochranných oděvů EN 13034, 13982, 14605, protichemické ochranné oděvy EN 470, ČSN EN ISO 11611, ochranné oděvy proti horku EN 342, 343, ochranné oděvy proti nepříznivému počasí ochrana hlavy: EN 397, 812 ochrana rukou: EN 388, 407, 374, 12477, ochrana nohou: EN 344, 345, 346, 347 ochrana sluchu, očí: EN 352, 458, 166 ochrana dýchacích orgánů: EN 136, 140,143, 149, 405

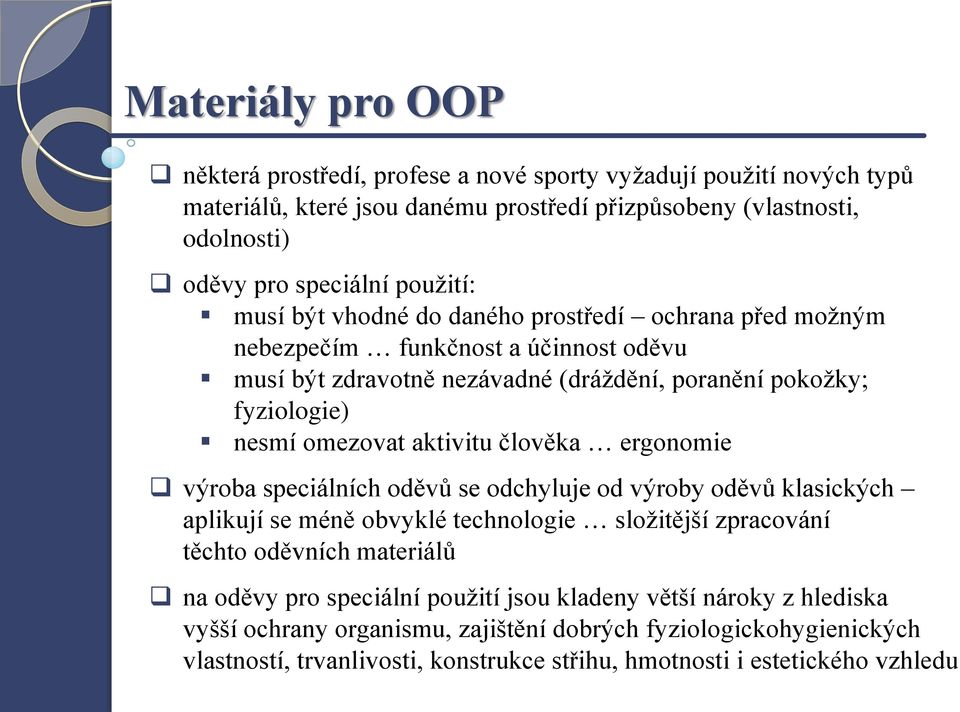

14 Materiály pro OOP některá prostředí, profese a nové sporty vyžadují použití nových typů materiálů, které jsou danému prostředí přizpůsobeny (vlastnosti, odolnosti) oděvy pro speciální použití: musí být vhodné do daného prostředí ochrana před možným nebezpečím funkčnost a účinnost oděvu musí být zdravotně nezávadné (dráždění, poranění pokožky; fyziologie) nesmí omezovat aktivitu člověka ergonomie výroba speciálních oděvů se odchyluje od výroby oděvů klasických aplikují se méně obvyklé technologie složitější zpracování těchto oděvních materiálů na oděvy pro speciální použití jsou kladeny větší nároky z hlediska vyšší ochrany organismu, zajištění dobrých fyziologickohygienických vlastností, trvanlivosti, konstrukce střihu, hmotnosti i estetického vzhledu

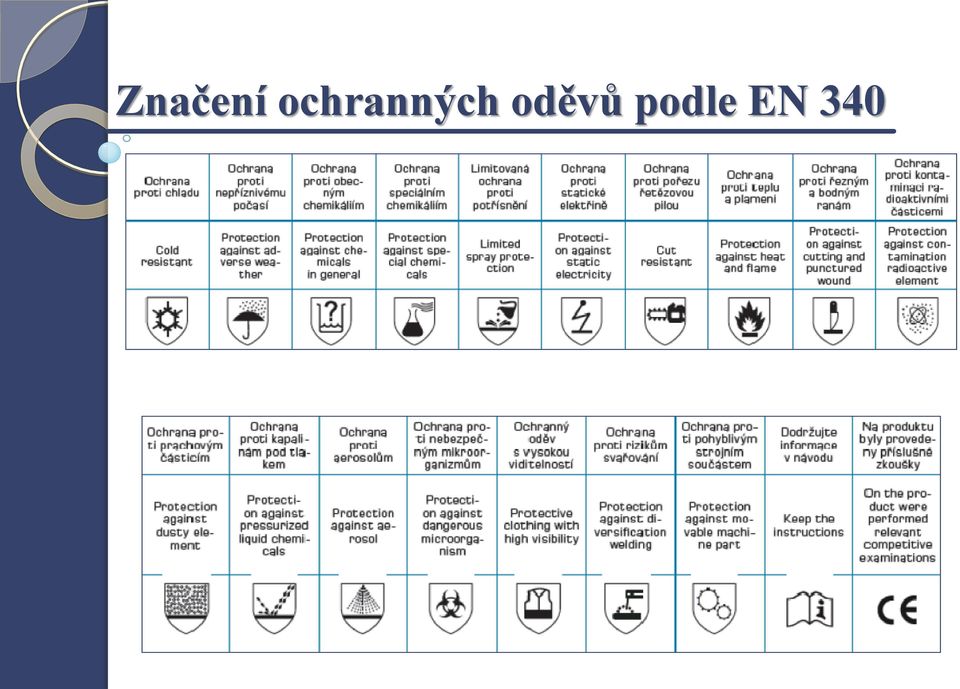

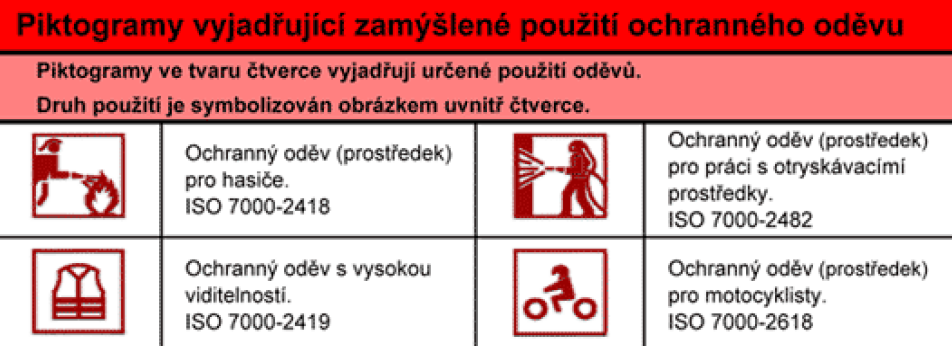

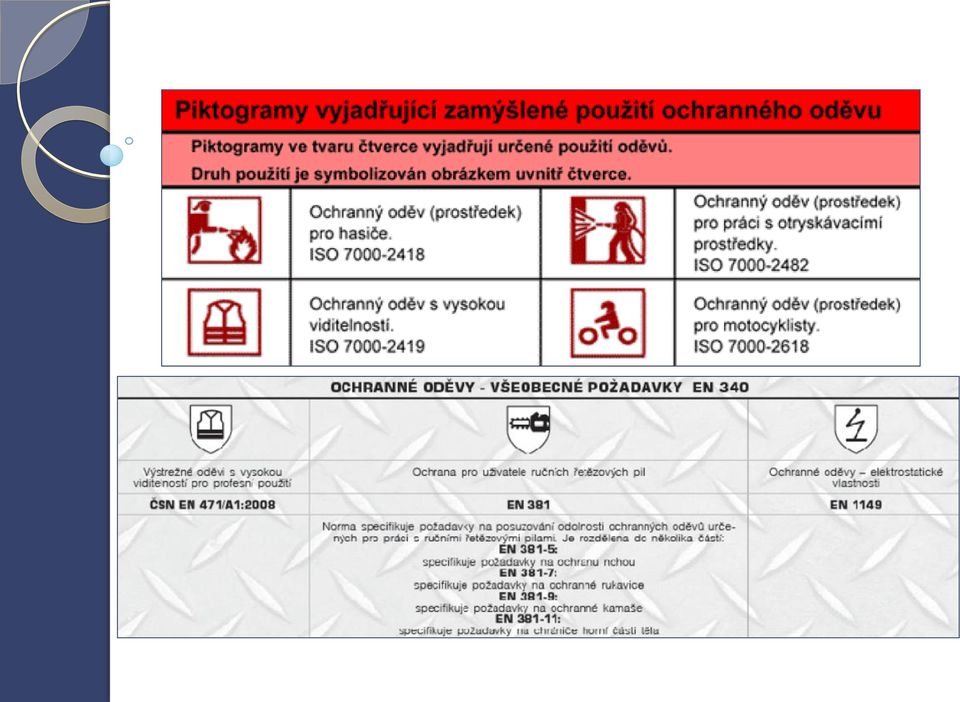

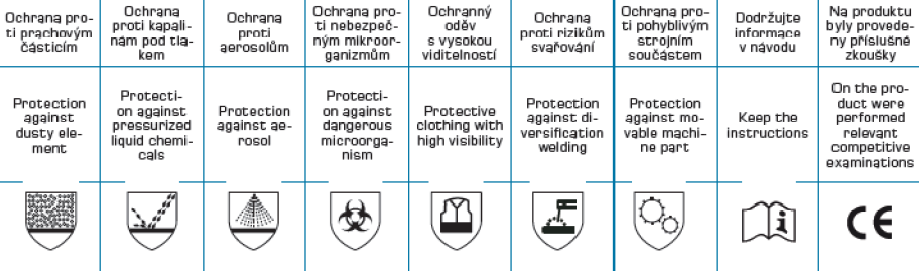

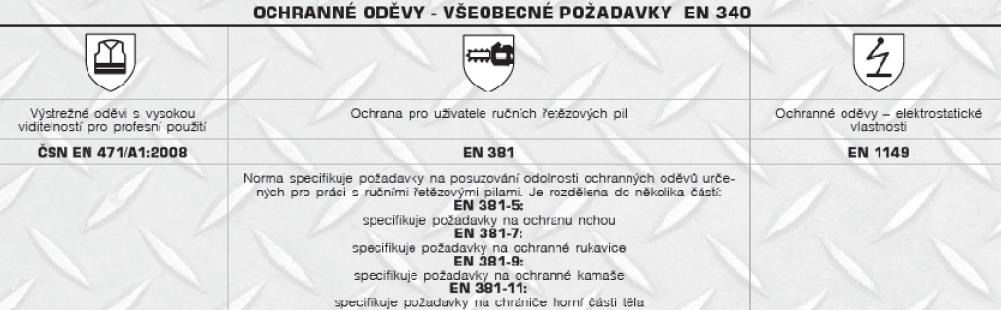

15 Značení ochranných oděvů podle EN 340

16

17

18

19

20

21

22

23 Speciální ochranné oděvy a pomůcky funkce ochrana lidského organismu před nepříznivými podmínkami okolí (vysoká/nízká teplota, vlhkost, různé druhy záření, oheň, mechanické působení, mikroorganismy, ) ochrana okolního prostředí před částicemi produkovanými tělem člověka a mikroorganismy žijícími na jeho povrchu rozdělení ochranné oděvy jednorázové ochranné oděvy pro opakované použití

24 Rozdělení oděvů podle profesního členění a charakteristiky pracovního prostředí oděvy chránící před mechanickým účinkem oděvy chránící před celkovým zašpiněním oděvy chránící před chladem, vodou a klimatickými podmínkami oděvy chránící před vysokými teplotami, úlety tekutého kovu, ohněm oděvy chránící před chemikáliemi oděvy používané při práci pod VVN oděvy chránící před netoxickým prachem a toxickými látkami oděvy chránící před různými druhy zářením oděvy chránící při riziku zachycení pohyblivými částmi oděvy pro uživatele ručních řetězových pil oděvy do nebezpečných prostředí oděvy výstražné s vysokou viditelností oděvy pro speciální sportovní odvětví oděvy do čistých a superčistých prostředí

25 Oděvy chránící před mechanickým účinkem pro tyto oděvy se používají materiály s výbornými trvanlivostními vlastnostmi (pevnost v tahu, v dalším trhání, odolnost v oděru) použití: např. ve strojírenství, stavebnictví (řemeslníci, dělnické profese, ) montérky, kombinézy, pláště, zástěry, rukavice, obuv, ochranné pomůcky (brýle, chrániče uší, přilby, ) vlastnosti: trvanlivosti, odolnosti - pevnost v tahu, v dalším trhání, odolnost v oděru, odolnost v propíchnutí, proříznutí, snížení rizika zachycení pohyblivými částmi ČSN EN 412, ČSN EN 510, ČSN EN 863, ČSN EN ISO 13995, ČSN EN ISO13997, ČSN EN 530,

26 Oděvy chránící před celkovým zašpiněním materiály jsou upraveny antistatickou a nešpinivou úpravou Oděvy chránící před netoxickým prachem a toxickými látkami hustá dostava a nešpinivá úprava použití: oděvy pro kominíky, horníky, pracovníky v laboratořích a ve výzkumu

27 Oděvy chránící před chladem, vodou a klimatickými podmínkami vodotěsnost, nepromokavost a tepelně-izolační vlastnosti použití: oděvy pro pracovníky v lese, horníky, oděvy do mokrých provozů, mrazíren, aj. ČSN EN 342, 343 zkoušky tepelné izolace, prodyšnosti, odolnosti proti průniku vody, odolnosti vůči vodním parám a odolnosti v dotržení vnějšího povrchu materiálu

28 Odolnost proti pronikání deště, vody schopnost odolávat proniknutí vody z vnějšího okolí waterrepelent, waterresistant, waterroof materiály) zabezpečení nepromokavosti pro oděvu je třeba zajistit i nepromokavost švů! udává se jako výška vodního sloupce, při níž materiál propustí první 3 kapky vody

29 Oděvy chránící před vysokými teplotami, úlety tekutého kovu, ohněm žáruvzdornost, permanentní nehořlavost, odolnost vůči pronikání roztaveného kovu, odolnost proti sálavému teplu, proti kontaktnímu teplu, proti prostupu tepla při dotyku, odolnost proti žáru a postřiku taveninou hydrofobita, absorbce UV záření, trvanlivost - pevnost, odolnost v oděru povrchové úpravy materiálu, vlákna se sníženou hořlavostí a speciální konstrukční řešením oděvu materiály (m-aramid, p-aramid,..) - Kevlar, Nomex, Tyvek, Tychem použití: ochranné oděvy pro hasiče, záchranáře, zásahové jednotky, svářeče, slévače, kováře, na čerpacích stanicích, pro keramický, sklářský průmysl, ČS EN 348, ČSN EN ISO 6942, ČSN EN 367, ČSN EN 373, ČSN EN 702, EN 533, EN 531, EN 470-1, EN 366, EN 367, EN 373

30 Ochranné oděvy proti vlivu statických výbojů ochrana před elektrickým proudem, musí odvádět elektrický proud bez ohrožení uživatele ochranné oděvy s antistatickými účinky prostředí s nebezpečím elektrostatického (zápalného) výboje, prostředí s nebezpečím výbuchu (prostředí SNV, V, SNM, G) oděv + uzemnění pracovníka + elektrostatický svod podlahy výbušné prostředí, v chemických skladech, při manipulaci ve vojenských skladech, na čerpacích stanicích, materiály např. POROTEX ANTISTAT, NOMEX antistatic ČSN EN 1149 (Ochranné oděvy elektrostatické vlastnosti), ČSN

31 Druhy prostředí s nebezpečím výbuchu SNV 2 - Stupeň nebezpečí výbuchu 2 je tam, kde může vznikat nebezpečná koncentrace za obvyklých provozních stavů; její trvalý výskyt se však nepředpokládá (ČSN ) SNV 3 - Stupeň nebezpečí výbuchu 3 je vyšší stupeň nebezpečí výbuchu je tam, kde se může vyskytovat trvale (ČSN nebezpečná koncentrace prakticky ) V 1 Prostředí s nebezpečím požáru nebo výbuchu výbušnin prostředí, ve kterém výbušnina nepráší, neodpařuje se, popř. nesublimuje a kde může dojít k přímé iniciaci výbušniny elektrickým proudem jen za zcela výjimečných situací nebo okolností (např. sklady výbušnin v expedičním balení) (ČSN ) V 2 Prostředí s nebezpečím požáru nebo výbuchu výbušnin prostředí, ve kterém výbušnina práší, odpařuje se, popř. sublimuje jenom výjimečně a styk výbušniny s elektrickým zařízením může být pouze výjimečný (ČSN ) V 3 Prostředí s nebezpečím požáru nebo výbuchu výbušnin prostředí, ve kterém výbušnina práší, odpařuje se, popř. sublimuje kdykoliv a kdy tedy styk výbušniny s elektrickým zařízením může být trvalý (ČSN ) SNM 2 Prostory se zvýšeným nebezpečím výbuchu metanu jsou prostory plynujících dolů. Koncentrace metanu v důlním ovzduší nepřesahuje 1,5% (ČSN ) SNM 3 Prostory s vysokým nebezpečím výbuchu metanu jsou prostory plynujících dolů, ve kterých není možné dodržet koncentraci 1,5% metanu G Zóna G rovnoměrně vymezená část prostoru okolo zařízení s uzavřeným systémem lékařského plynu, a to ve vzdálenosti 5 cm od systému, kde se může vytvořit výbušná směs následkem porušení těsnosti uzavřeného lékařského plynu (ČSN )

32 Ochranné oděvy proti kapalným a plynným chemikáliím ochrana proti pronikání chemikálií kapalných (protichemické oděvy), plynných, aerosolů a pevných částic (plynotěsné protichemické oděvy) pracovníci rafinérií ropných produktů, chem. sklady a provozy, plynárenské závody, benzínová čerpadla, zásahové jednotky, armáda, Nomex, Tyvek, Zircone, Gore-Tex Flameliner ČSN EN ISO 6529, 6530, ČSN EN 340, 464, 465, 466, zkoušky pronikání vzduchu, vody

33 Oděvy chránící před rentgenovým, elekromagnetickým, rádiovým a UV zářením pracovníci pro opravu a údržbu vysílačů rozhlasových a telekomunikačních stanic, satelitních systémů, radiolokačních zařízení, ochranná stínící vrstva z elektrovodivé příze

34 Oděvy do nebezpečných prostředí použití: oděvy pro kosmonauty, neprůstřelné vesty, záchranné vesty, oděvy záchranné do vody Balistické ochranné oděvy - neprůstřelné vesty vysoce pevná aramidová vlákna (Kevlar, Nomex ), polyetylenová vlákna,, vývoj - pavoučí vlákna, chitinová vlákna vrstvy vysoce pevných a málo tažných vláken... pohlcení kinetické energie vypálených projektilů z ručních zbraní ochrana proti střepinám balistická vložka je zhotovena z vrstvené aramidové textilie ochrana proti střelám navíc vkládání ocelového nebo keramického plátu do prsní a břišní oblasti policie, armáda, diplomaté ČSN , CEN normy

35 Ochranné oděvy s vysokou viditelností 3 třídy oděvů - dle viditelnosti podkladový materiál - fluorescenční barvy oděv má způsobovat dobrou viditelnost uživatele v nebezpečných situacích a to jak za jakýchkoliv světelných podmínek ve dne, tak i při osvětlení předními světly dopravního prostředku za tmy retroreflexní materiál (3M,Scotchlite ) odráží světelné paprsky do téhož směru odkud přicházejí pásy široké min. 50 mm ČSN EN 471

36 Zdravotnický textil výrobky pro hygienu a péči o zdraví - operační pláště, pokrývky hlavy, rukavice, masky, roušky, oděvy pro pacienty, oděvy pro ošetřující personál, lůžkoviny, ložní prádlo (povlaky), potahy matrací, inkontinenční výrobky, čistící utěrky neimplantační materiály - prostředky pro ošetření a krytí ran, obvazové materiály, fixační a zajišťovací systémy, náplasti implantační materiály - textilní materiál musí být akceptován lidským tělem mimotělní zařízení - filtry, umělé cévy, čištění krve

37 Zkoušky pro zdravotnický textil stěžejní normou je ČSN EN (vztahuje se k zdravotnickému textilu a oděvům či textilním výrobkům do čistých prostor ) nejzásadnější zkoušky: penetrace mikroorganismů za sucha, za mokra měření odletků částic (linting) další zkoušky z oblasti mokrobiologie: ČSN EN ISO Plošné textilie- Zjišťování antibakteriální aktivity- Zkouška šíření agarovou destičkou ČSN EN Zkoušení textilií- Hodnocení působení mikroskopických hub ČSN EN ISO Plasty - Hodnocení působení mikroorganismů ČSN EN ISO 22610; ČSN EN ISO Metoda stanovení odolnosti proti penetraci mikrobiálních zárodků za mokra; za sucha ČSN EN ISO Stanovení populace mikroorganismů na výrobcích ( bioburden ) AATCC Test Method: Antibacterial Finishes on Textile Materials AATCC Test Method: Antibacterial Activity Assessment of Textile materials: Parallel Streak Method

38 Další ochranné prostředky a oděvy ochrana dýchacích orgánů (obličejové masky-proti kouři, prachu, dýchací přístroje) ochrana hlavy (ochranné přilby průmysl, řidiči, hasiči, cyklisté, sportovní, ) ochrana nohou, paží, rukou (ochranná obuv, obuv pro sport, ochranné rukavice, ) ochrany proti pádům z výšky bezpečnostní pásy oděvy proti utonutí (pracovníci pobřežních zařízení, loděnic, doků, přehrad, vodních elektráren, ) oděvy pro zdravotní personál (trvanlivé, jednoúčelové oděvy) + ochrana očí, sluchu,

39 Oděvy pro speciální sportovní odvětví potápěčské oděvy a pomůcky (neopreny) surfařské oděvy pomůcky pro výuku plavání padákové létání, paraglaiding, rogala, bojové sporty jezdecký sport zimní sporty horolezectví oděvy a chrániče pro hráče kopané, hokeje, halových sportů oděvy a chrániče pro uživatele kolečkového sportovního náčiní oděvy pro řidiče motocyklů oděvy pro řidiče závodních automobilů

40 Oděvy do čistých a superčistých prostředí čistý prostor je chápán jako ohraničený prostor, který splňuje podmínky určité třídy čistoty (bezprašnosti) ovzduší podle normy EN je definovaná třída čistoty, definovaná prodyšnost třída čistoty prostředí je dána počtem a rozměrem aerosolových částic obsažených v jednotkovém objemu vzduchu další požadavky na čistá prostředí - povolený druh proudění vzduchu, výměna vzduchu v místnosti, rychlost proudění vzduchu, používání speciálních filtrů a filtračních zařízení kde je nutné vyloučit prachové částice z pracovního prostoru potravinářský průmysl, farmaceutický průmysl (výroba součástí pro zavádění infuzí, výroba injekčních stříkaček, výroba léčiv), elektrotechnický průmysl (výroba elektronických součástek), zdravotnictví (operační sály)

41 Čistá prostředí čisté prostředí CRC (clean room clothing) definováno maximálním počtem prachových částic určité velikosti v jednotce objemu třídy čistoty prachové částice z povrchu těla, z oděvu, z nástrojů a pracovních pomůcek mikroelektrotechnika, jaderná technika, optoelektronika, farmacie, zdravotnictví (operační sály, transplantace, cévní a kloubní náhrady), potravinářství bariérové textilie fyziologické vlastnosti, antistatické vlastnosti, odolnost proti stárnutí a uvolňování částic, možnost sterilizace a dekontaminace čisté prostředí ESD (elektrostatic sensitive devices) ochrana elektrostaticky citlivých součástek odvod náboje statické elektřiny z povrchu těla pracovníka

42 Materiály pro oděvy do čistých prostředí člověk vyprodukuje zhruba za 8 hodin: cca 10 až 100 miliónů částic (kožní šupinky, tukové částice, úlomky vlasů a chlupů apod.) cca 0,5 až 1,5 miliónů mikroorganismů ochranný oděv má funkci osobního filtru - brání kontaminaci okolního čistého prostředí požadavky na materiály - filtrační schopnost (podle třídy čistoty), minimální úlet částic, trvalé antistatické vlastnosti, schopnost uvolňovat nahromaděné částice a nečistoty (schopnost dekontaminace), odolnost podmínkám praní a sterilizace při zachování funkčních vlastností antistatické oděvy odvádějí náboj statické elektřiny z povrchu těla pracovníka, aby nedošlo k výboji statické elektřiny a poškození vyráběných elektronických komponentů ČSN EN 61340

43 Norma ISO mezinárodní norma ISO "Cleanrooms and associated controlled enviroments" (Čisté prostory a příslušné řízené prostředí)... Technická komise ISO/TC 209 řeší a popisuje tyto oblasti ČP: základní členění na třídy čistoty měření částic a jiných parametrů čistých prostor návrh a konstrukce čistých prostor provoz čistých prostor speciální použití čistých prostor v současné době již není platná norma US Federal Standard 209E... místo ní se doporučuje používat normy ISO 14644

44 Norma ISO 14644

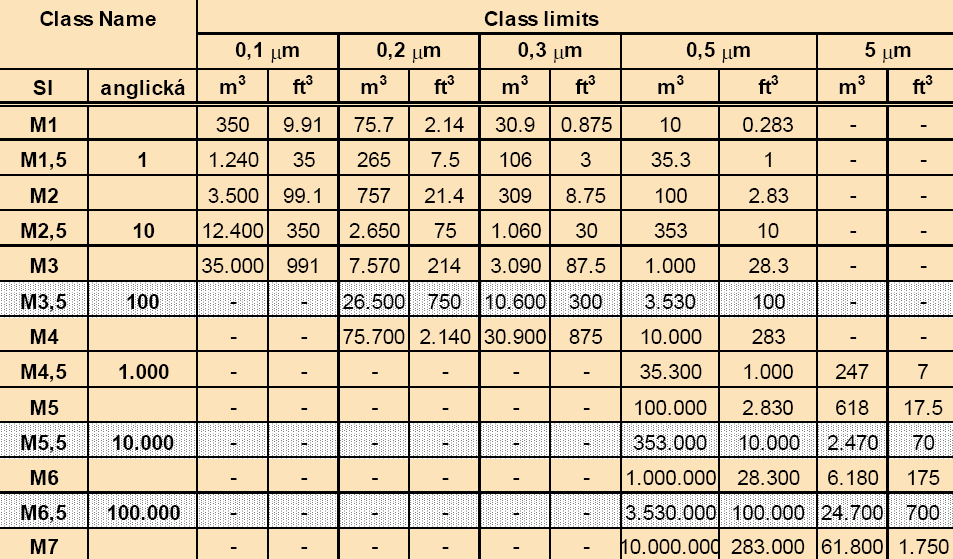

45 US Federal Standard FS 209 E

46 Literatura ISO, EN, ČSN normy RŮŽIČKOVÁ, D. Oděvní materiály. Liberec: TUL, Canis safety a.s. katalog
