1 STROPNÍ SYSTÉMY S námi se přání stávají skutečností févr.09 PRELUDE SIXTY 2 Ušetřete čas při montáži

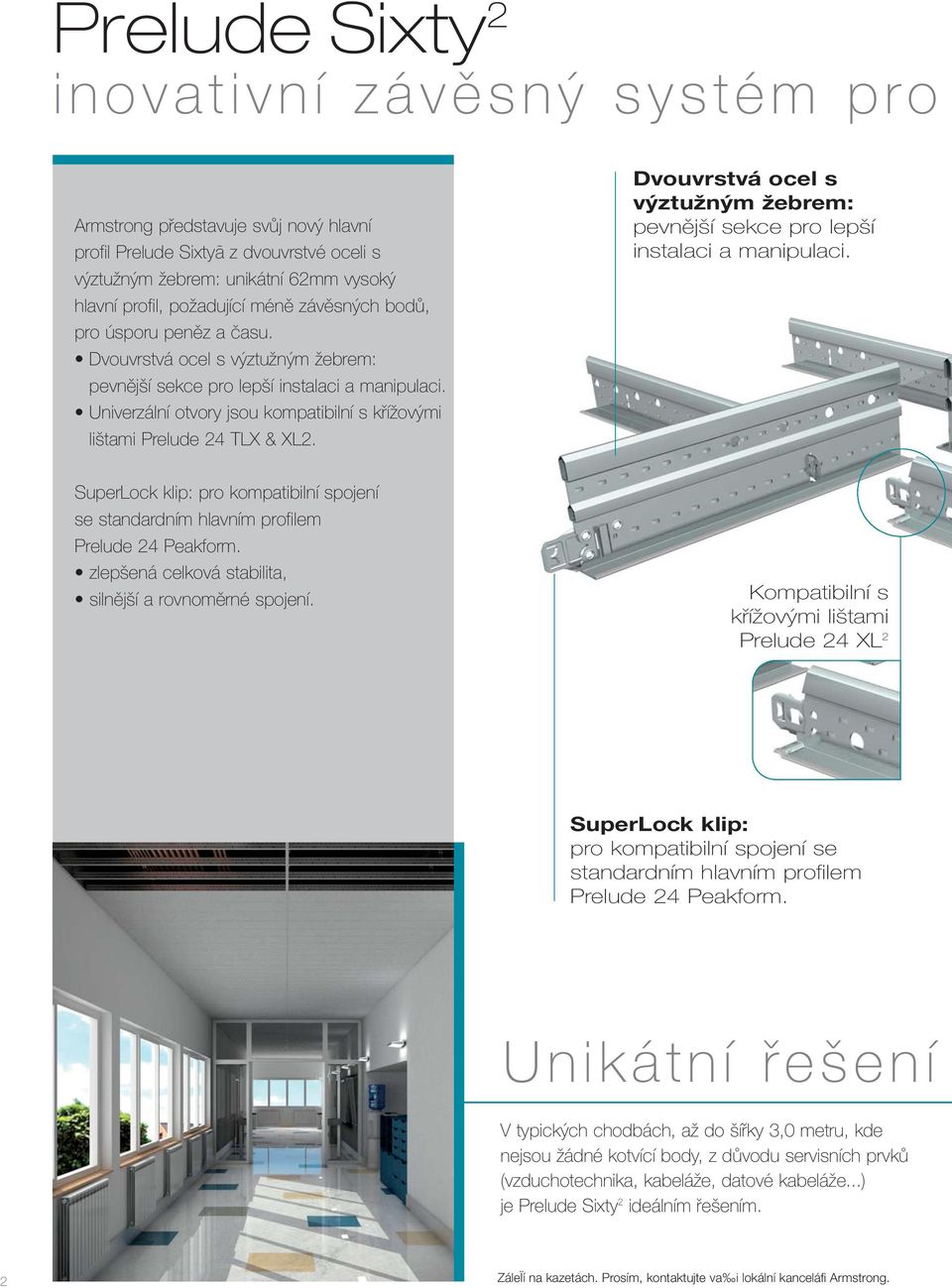

2 Prelude Sixty 2 inovativní závěsný systém pro Armstrong představuje svůj nový hlavní profil Prelude Sixtyā z dvouvrstvé oceli s výztužným žebrem: unikátní 62mm vysoký hlavní profil, požadující méně závěsných bodů, pro úsporu peněz a času. Dvouvrstvá ocel s výztužným žebrem: pevnější sekce pro lepší instalaci a manipulaci. Univerzální otvory jsou kompatibilní s křížovými lištami Prelude TLX & XL2. Dvouvrstvá ocel s výztužným žebrem: pevnější sekce pro lepší instalaci a manipulaci. SuperLock klip: pro kompatibilní spojení se standardním hlavním profilem Prelude Peakform. zlepšená celková stabilita, silnější a rovnoměrné spojení. Kompatibilní s křížovými lištami Prelude XL 2 SuperLock klip: pro kompatibilní spojení se standardním hlavním profilem Prelude Peakform. Unikátní řešení V typických chodbách, až do šířky 3,0 metru, kde nejsou žádné kotvící body, z důvodu servisních prvků (vzduchotechnika, kabeláže, datové kabeláže...) je Prelude Sixty 2 ideálním řešením. 2 ZáleÏí na kazetách. Prosím, kontaktujte va i lokální kanceláfi Armstrong.

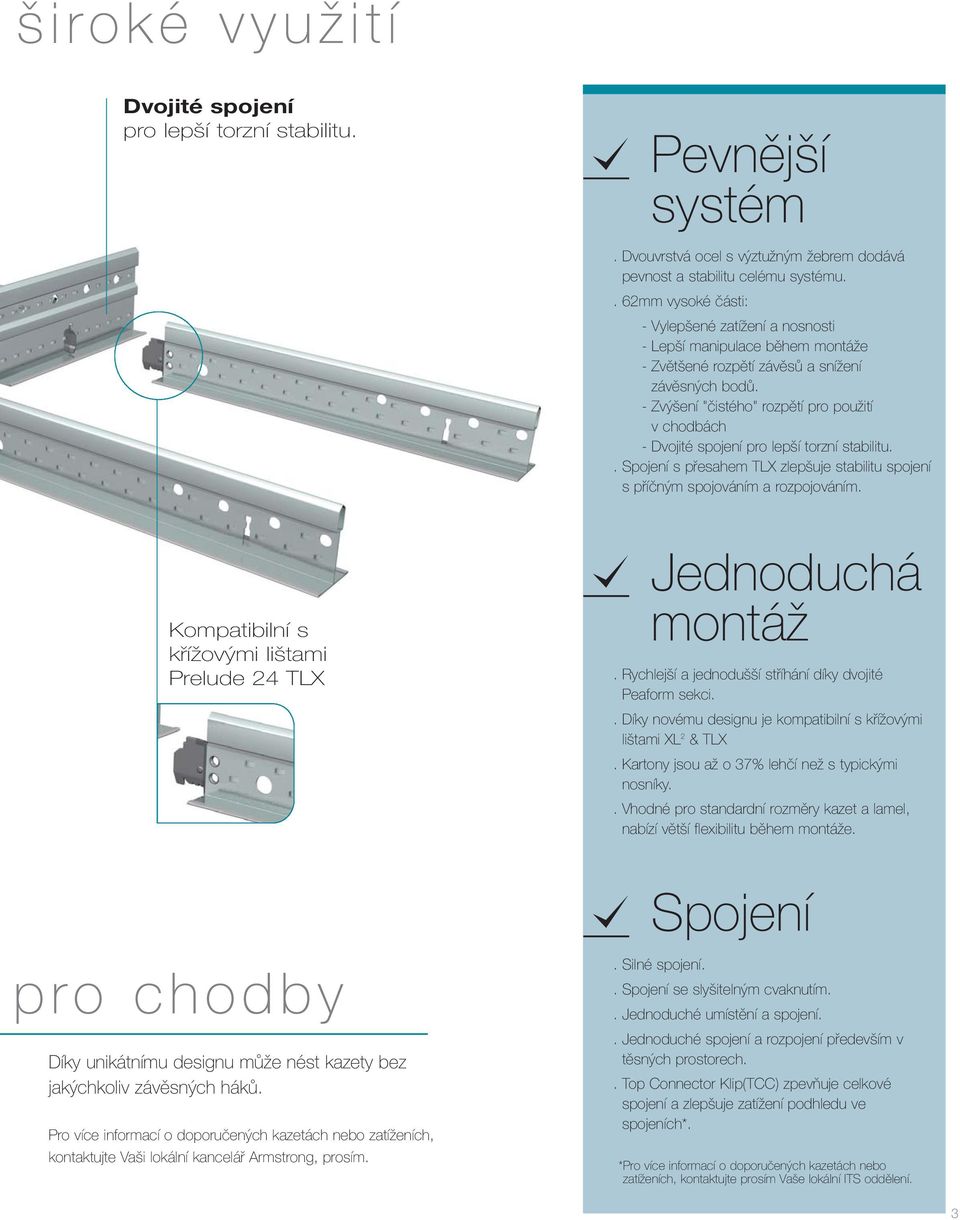

3 široké využití Dvojité spojení pro lepší torzní stabilitu. Pevnější systém. Dvouvrstvá ocel s výztužným žebrem dodává pevnost a stabilitu celému systému.. 62mm vysoké části: Vylepšené zatížení a nosnosti Lepší manipulace během montáže Zvětšené rozpětí závěsů a snížení závěsných bodů. Zvýšení "čistého" rozpětí pro použití v chodbách Dvojité spojení pro lepší torzní stabilitu.. Spojení s přesahem TLX zlepšuje stabilitu spojení s příčným spojováním a rozpojováním. Kompatibilní s křížovými lištami Prelude TLX Jednoduchá montáž. Rychlejší a jednodušší stříhání díky dvojité Peaform sekci.. Díky novému designu je kompatibilní s křížovými lištami XL 2 & TLX. Kartony jsou až o 37% lehčí než s typickými nosníky.. Vhodné pro standardní rozměry kazet a lamel, nabízí větší flexibilitu během montáže. pro chodby Díky unikátnímu designu může nést kazety bez jakýchkoliv závěsných háků. Pro více informací o doporučených kazetách nebo zatíženích, kontaktujte Vaši lokální kancelář Armstrong, prosím. Spojení. Silné spojení.. Spojení se slyšitelným cvaknutím.. Jednoduché umístění a spojení.. Jednoduché spojení a rozpojení především v těsných prostorech.. Top Connector Klip(TCC) zpevňuje celkové spojení a zlepšuje zatížení podhledu ve spojeních*. *Pro více informací o doporučených kazetách nebo zatíženích, kontaktujte prosím Vaše lokální ITS oddělení. 3

4 Technické informace Univerzální hlavní nosník Prelude Sixty2 Položka č. Rozměry Délka (mm) 62 mm BP G BP G BP G Obsah / Karton Výška(mm) Váha/karton (ks) (bm) (kg) , 45,00 40,50 21,9 22,8,6 Karton/paleta mm Univerzální hlavní nosník Prelude Sixty2 Délka , ,75 11 x 312,5 11 x 0 10 x 337,5 156, ,75 Křížové lišty Prelude TLX (Háček, tupý spoj) mm mm mm mm Položka č. mm Rozměry Obsah / Karton Délka (mm) Výška(mm) Křížové lišty se sloty BP BP BP 13 31* BP BP BP Křížové lišty bez slotů BP BP BP 13 31** BP BP (ks) Váha/karton Karton/paleta (bm) (kg) 81,00 75,00 72,00 36,00,90 18,91 18,15 9, ,25 54,00 17,84 17, ,50 37,50 36,00 13,10 9,46 9, ,50 36,00 8,55 8, mm Křížové lišty Prelude XL2 (Nasouvací systém, s přesahem) mm mm Křížové lišty se sloty BP B BP B BP * ,00 75,00,00 18,15 18,91 15, BP A ,00 17,00 Křížové lišty bez slotů BP A BP A ,00 37,50 8, 8,55 mm mm mm mm 4 * K dostání v RAL 9010 (WR) ** Také k dostání v barvách Black (NG), Brown (MR), Beige (BJ), SG (RAL9006). *K dostání v barevném provedení: Carrara (CA), Platinum (PN), Black (BK), RAL 9006 (SG), Chrome (CE), White RAL 9010 (WR), Brass (BR).

5 Řešení pro obvod Obvodová lišta je doporučena, založeno na potřebách zatížení. Položka č. Obvodové řešení Aplikace BPT 19 HD střední zátěž BPT H střední zátěž BPT 01 H velká zátěž BPT HH velká zátěž NB: Pro použití v chodbách doporučujeme použít dvojitě ohnutý držák pro nosník z důvodu zlepšení bezpečnosti. Příslušenství Položka č. Popis produktu Délka (mm) Výška (mm) Ks / Karton Kg / Karton BPA 401G Top Lock klip příslušenství pro Prelude Sixty 2 (je obsežený v kartonu) , BP AWDN23G Dvojitě ohnutý držák (řešení do chodeb) ,26 Pro specifické produktové informace kontaktujte Vaši lokální kancelář Armstrong, prosím. Všechny rozměry jsou uvedeny v milimetrech. Všechny rozměry jsou nominální. 5

6 max 350 Hlavní montáž Board, Tegular Prelude Sixty 2 1 Hlaní nosník Prelude Sixty 2 2/3 Dlouhá křížová lišta Prelude XL 2 nebo TLX 4 Hák 5 Obvodová lišta 6 Kazety 7 Top Lock spojovací klip max 0* 0 min 0 min 0 min 0 0 *zmenšit na 450 pokud jsou kazety těžké / pokud jsou použité přesahy nebo těžké servisní zařízení blízko obvodové lišty Board, Tegular Prelude Sixty 2 1 Hlaní nosník Prelude Sixty2 2 Dlouhá křížová lišta Prelude XL2 nebo TLX 3 Hák 4 Obvodová lišta 5 Lamely Min. 900mm min 150 L = / / / /312.5 Kazety Osová vzdálenost hlavních nosníků Množství potřebné pro 1m 2 (odpad není zahrnutý) Hlavní nosníky Křížové lišty 1800mm 1800 x mm 0,56 lm 3,34 lm 0 x mm 0,56 lm 10 mm 0,84 lm 0 mm *Colours available : Carrara 10 (CA), x 0 Platinum (PN), Black 10 (BK), mm RAL 9006 (SG), Chrome 0,84 (CE), White lm RAL 9010 (WR), Brass (BR). ** Also available in Black (NG), Brown (MR), Beige (BJ), SG (RAL9006). 0 mm Please contact your local Armstrong office for specific product range information. Křížové lišty 10mm Křížové lišty 0mm 1,12 lm 0,84 lm All measurements 0,84 lm in millimetres. All sizes are nominal. 6

7 Montáž v chodbách Krok 1 Nainstalujte obvodové lišty: BPT 19 HD střední zátěž BPT H střední zátěž BPT 01 H velká zátěž BPT HH velká zátěž NB: fixační body by měly být srovnány s Prelude Sixty 2 sekcemi(doporučené fixní body každých 0mm) Krok 2 > Uřízněte hlavní nosník na míru. > Navlečte dvojitě ohnutý držák na hlavní nosník > Nainstalujte hlavní nosník Prelude Sixty 2. > Připevněte dvojitě ohnutý držák ke stěnám pomocí vhodného příslušenství. Krok 3 Možnost 1 Možnost 1: šířka<2500mm > Bez křížových lišt a hlavních nosníků. > Žádné další pomocné elementy. Krok 3 Možnost 2 Možnost 2: šířka 2500 až mm > Prelude XL 2 nebo TLX křížové lišty. > Použití dvojitě ohnutého držáku je doporučeno. 7
