1 LIVING ENVIRONMENT SYSTEMS CENÍK ZÁŘÍ 2018 Splitové a multisplitové systémy, (H)VRF systémy, tepelná čerpadla a rekuperační jednotky Lossnay Platný od 1. září 2018 Předpokládaná platnost do 30. dubna 2019

2 Mitsubishi Electric Corporation Společnost Mitsubishi dějiny psané třemi diamanty Mladý japonský podnikatel Yataro Iwasaki pocházel z města Kóči na ostrově Šikoku, který byl domovem úspěšného klanu Tosa. Pro tento klan Yataro Iwasaki pracoval a byl vyznamenán za své obchodní operace. V roce 1870 založil malou námořní společnost s pronajatými loděmi od klanu Tosa pod názvem Tsukumo Shokai. V roce 1872 změnila společnost svůj název na Mitsukawa Shokai. V roce 1874 Yataro Iwasaki změnil firemní logo sloučením rodinného erbu jeho rodiny (tři na sebe naskládané diamanty) a rodinného erbu klanu Tosa (kotvice plovoucí zvaná také jako vodní kaštan). Po úpravě loga dostala společnost nový název Mitsubishi Shokai. První část z názvu Mitsubishi mitsu, v japonštině znamená tři. Druhá část názvu hishi je název pro vodní kaštan. Pokud sloučíme oba znaky do jednoho slova, ( hishi se změní na bishi ), tak tímto spojením vznikne Mitsu-bishi. V roce 1875 se zrodila společnost se třemi diamanty Mitsubishi Mail Steamship Company, základ dnešních sdružených společností Mitsubishi. V roce 1914 bylo logo změněno do jeho finální podoby.

3 Obsah M-série (RAC) Mr. Slim (PAC) Klimatizační systémy MITSUBISHI ELECTRIC Splitové invertorové systémy chlazení / topení Multisplitové invertorové systémy chlazení / topení R410 Multisplitové invertorové systémy chlazení / topení R32 Příslušenství pro M-sérii (RAC) Systémy Standard INVERTER chlazení / topení Systémy Power INVERTER chlazení / topení Systémy Zubadan INVERTER chlazení / topení Příslušenství pro sérii Mr. Slim (PAC) Přehled řízení systémů Mr.Slim Paralelní multisplitové systémy - duo, trio, quadro, rozdělovače chladiva Délky potrubí při návrhu splitových a multisplitových systémů Mr. Slim Systém vzduchových dveřních clon CITY MULTI (VRF) Venkovní jednotky S a Y-série, Zubadan PUMY P, PUHY P, HP Venkovní jednotky Y-série a WY-série PUHY EP, PQHY P Venkovní jednotky R2-série PURY P, EP Venkovní jednotky WR2-série PQRY P Rozdělovače chladiva BC-controllery CMB-P Venkovní jednotky řady REPLACE MULTI PUHY RP, PURY RP Vnitřní jednotky VRF Jednotky pro přímé výpary a přípravu studené / teplé vody Vnitřní jednotky HVRF hybridní systémy Přesná klimatizace PFD (IT aplikace) Dálková ovládání a centrální řídicí systémy Tepelné čerpadlo CO 2 (R744) QAHV Chillery EAHV, EACV LOSSNAY JET TOWEL ODVLHČOVAČ TEPELNÁ ČERPADLA Větrací rekuperační jednotky LGH-RVX, VL100U-E, dálková ovládání Bezdotykové vysoušeče rukou JET TOWEL Odvlhčovač MJ-E16VX Mr.Slim+ ZUBADAN / POWER INVERTER / ECODAN Typická zapojení tepelných čerpadel DĚLENÝ CENÍK M-série (RAC) 44 Mr. Slim (PAC) 46 ATW (tepelná čerpadla) 49 TECHNICKÉ INFO Přímý výpar pro VZT jednotky PAC-IF012 / PAC-IF Dodací podmínka: Cena: EXW Pardubice Ceny jsou uváděny v českých korunách CZK bez DPH 1

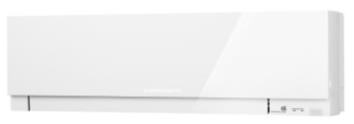

4 M-SÉRIE (RAC) 1. Nástěnné splitové jednotky s velmi tichým chodem od 19 db(a) R410 Vnitřní / venkovní jednotka MSZ-SF25VE / MUZ-SF25VE 2,5 (0,9-3,4) / 3,2 (1,0-4,1) MSZ-SF35VE / MUZ-SF35VE 3,5 (1,1-3,8) / 4,0 (1,3-4,6) MSZ-SF42VE / MUZ-SF42VE 4,2 (0,8-4,5) / 5,4 (1,3-6,0) MSZ-SF50VE / MUZ-SF50VE 5,0 (1,4-5,4) / 5,8 (1,4-7,3) MSZ-GF60VE / MUZ-GF60VE 6,0 (1,5-7,5) / 6,8 (2,0-9,3) MSZ-GF71VE / MUZ-GF71VE 7,1 (2,4-8,7) / 8,1 (2,2-9,9) PREMIUM - Designové nástěnné splitové jednotky v bílé nebo černé barvě (B) Vnitřní / venkovní jednotka MSZ-EF25VEW (B) / MUZ-EF25VE 2,5 (1,2-3,4) / 3,2 (1,1-4,2) MSZ-EF35VEW (B) / MUZ-EF35VE 3,5 (1,4-4,0) / 4,0 (1,8-5,5) MSZ-EF42VEW (B) / MUZ-EF42VE 4,2 (0,9-4,6) / 5,4 (1,4-6,3) MSZ-EF50VEW (B) / MUZ-EF50VE 5,0 (1,4-5,4) / 5,8 (1,6-7,5) Jednotka v bílém provedení má označení EFxxVEW, v černém provedení EFxxVEB. 3. PREMIUM - Designové nástěnné splitové jednotky ve stříbrné barvě (S) R410 Vnitřní / venkovní jednotka MSZ-EF25VES / MUZ-EF25VE 2,5 (1,2-3,4) / 3,2 (1,1-4,2) MSZ-EF35VES / MUZ-EF35VE 3,5 (1,4-4,0) / 4,0 (1,8-5,5) MSZ-EF42VES / MUZ-EF42VE 4,2 (0,9-4,6) / 5,4 (1,4-6,3) MSZ-EF50VES / MUZ-EF50VE 5,0 (1,4-5,4) / 5,8 (1,6-7,5) DELUXE nástěnné splitové jednotky s velmi tichým chodem - 20dB(A), 3D Human senzor, plazma quad filtr, dvojdílná žaluzie Vnitřní / venkovní jednotka R410 MSZ-FH25VE / MUZ-FH25VE 2,5 (1,4-3,5) / 3,2 (1,8-5,5) MSZ-FH35VE / MUZ-FH35VE 3,5 (0,8-4,0) / 4,0 (1,0-6,3) MSZ-FH50VE / MUZ-FH50VE 5,0 (1,9-6,0) / 6,0 (1,7-8,7) DELUXE NORDIC - nástěnné splitové jednotky s velmi tichým chodem - 20dB(A), 3D Human senzor, plazma quad filtr, dvojdílná žaluzie, 100% topný výkon až do -15 C, rozsah použití vytápění do -25 C R410 Vnitřní / venkovní jednotka MSZ-FH25VE / MUZ-FH25VEHZ 2,5 (1,4-3,5) / 3,2 (1,8-5,5) MSZ-FH35VE / MUZ-FH35VEHZ 3,5 (0,8-4,0) / 4,0 (1,0-6,3) MSZ-FH50VE / MUZ-FH50VEHZ 5,0 (1,9-6,0) / 6,0 (1,7-8,7)

5 6. Nástěnné splitové jednotky s velmi tichým chodem od 19 db(a) R32 Vnitřní / venkovní jednotka MSZ-AP25VG / MUZ-AP25VG 2,5 (0,9-3,4) / 3,2 (1,0-4,1) MSZ-AP35VG / MUZ-AP35VG 3,5 (1,1-3,8) / 4,0 (1,3-4,6) MSZ-AP42VG / MUZ-AP42VG 4,2 (0,9-4,5) / 5,4 (1,3-6,0) MSZ-AP50VG / MUZ-AP50VG 5,0 (1,4-5,4) / 5,8 (1,4-7,3) DIAMOND Luxusní nástěnné splitové jednotky R32 Vnitřní / venkovní jednotka MSZ-LN25VGW / MUZ-LN25VG 2,5 (1,0-3,5) / 3,2 (0,8-5,4) MSZ-LN35VGW / MUZ-LN35VG 3,5 (0,8-4,0) / 4,0 (1,0-6,3) MSZ-LN50VGW / MUZ-LN50VG 5,0 (1,0-6,0) / 6,0 (1,0-8,2) MSZ-LN60VGW / MUZ-LN60VG 6,1 (1,4-6,9) / 6,8 (1,8-9,3) Písmeno W natural white 8. DIAMOND Luxusní nástěnné splitové jednotky R32 Vnitřní / venkovní jednotka MSZ-LN25VG* / MUZ-LN25VG 2,5 (1,0-3,5) / 3,2 (0,8-5,4) MSZ-LN35VG* / MUZ-LN35VG 3,5 (0,8-4,0) / 4,0 (1,0-6,3) MSZ-LN50VG* / MUZ-LN50VG 5,0 (1,0-6,0) / 6,0 (1,0-8,2) MSZ-LN60VG* / MUZ-LN60VG 6,1 (1,4-6,9) / 6,8 (1,8-9,3) Symbol * je nahrazen písmenem V pearl white, B onyx black, R ruby red 9. DIAMOND NORDIC Luxusní nástěnné splitové jednotky R32 Vnitřní / venkovní jednotka MSZ-LN25VGW / MUZ-LN25VGHZ 2,5 (0,8-3,5) / 3,2 (1,0-6,3) MSZ-LN35VGW / MUZ-LN35VGHZ 3,5 (0,8-4,0) / 4,0 (1,0-6,6) MSZ-LN50VGW / MUZ-LN50VGHZ 5,0 (1,4-5,8) / 6,0 (1,8-8,7) Písmeno W natural white Písmeno HZ provedení NORDIC Hyper Heating 10 DIAMOND NORDIC Luxusní nástěnné splitové jednotky v barvách R32 Vnitřní / venkovní jednotka MSZ-LN25VG* / MUZ-LN25VGHZ 2,5 (0,8-3,5) / 3,2 (1,0-6,3) MSZ-LN35VG* / MUZ-LN35VGHZ 3,5 (0,8-4,0) / 4,0 (1,0-6,6) MSZ-LN50VG* / MUZ-LN50VGHZ 5,0 (1,4-5,8) / 6,0 (1,8-8,7) Symbol * je nahrazen písmenem Písmeno HZ provedení NORDIC Hyper Heating V pearl white, B onyx black, R ruby red 3

6 11. Kazetové jednotky R410 Vnitřní / venkovní jednotka s IR s PAR-33 SLZ-M25FA / SUZ-KA25VA 2,6 (1,5-3,2) / 3,2 (1,3-4,2) SLZ-M35FA / SUZ-KA35VA 3,5 (1,4-3,9) / 4,0 (1,7-5,0) SLZ-M50FA / SUZ-KA50VA 4,6 (2,3-5,2) / 5,0 (1,7-6,0) SLZ-M60FA / SUZ-KA60VA 5,6 (2,3-6,5) / 6,4 (2,5-7,4) PAC-SF1ME-E 3D i-see senzor pro SLZ Čerpadlo kondenzátu s výtlakem 850 mm. 12. Potrubní jednotky R410 Vnitřní / venkovní jednotka bez DO s PAR-33 SEZ-M25VAQ / SUZ-KA25VA 2,5 (1,5-3,2) / 2,9 (1,3-4,5) SEZ-M35VAQ / SUZ-KA35VA 3,5 (1,4-3,9) / 4,2 (1,7-5,0) SEZ-M50VAQ / SUZ-KA50VA 5,1 (2,3-5,6) / 6,4 (1,7-7,2) SEZ-M60VAQ / SUZ-KA60VA 5,6 (2,3-6,3) / 7,4 (2,5-8,0) SEZ-M71VAQ / SUZ-KA71VA 7,1 (2,8-8,3) / 8,1 (2,6-10,4) Bez čerpadla kondenzátu Kompaktní parapetní jednotky R410 Vnitřní / venkovní jednotka MFZ-KJ25VE / MUFZ-KJ25VE 2,5 (0,5-3,4) / 3,4 (1,2-4,6) MFZ-KJ35VE / MUFZ-KJ35VE 3,5 (0,5-3,7) / 4,3 (1,2-5,5) MFZ-KJ50VE / MUFZ-KJ50VE 5,0 (1,6-5,7) / 6,0 (2,2-8,2) NORDIC Kompaktní parapetní jednotky - plynulá regulace (invertor) 100% topný výkon až do -15 C, rozsah použití vytápění do -25 C R410 Vnitřní / venkovní jednotka MFZ-KJ25VE / MUFZ-KJ25VEHZ 2,5 (0,5-3,4) / 3,4 (1,2-5,1) MFZ-KJ35VE / MUFZ-KJ35VEHZ 3,5 (0,5-3,7) / 4,3 (1,2-5,8) MFZ-KJ50VE / MUFZ-KJ50VEHZ 5,0 (1,6-5,7) / 6,0 (2,2-8,4) Kazetové jednocestné jednotky - plynulá regulace (invertor) R410 Vnitřní / venkovní jednotka MLZ-KP25VA / SUZ-KA25VA 2,5 (0,9-3,4) / 3,3 (0,9-5,1) MLZ-KP35VA / SUZ-KA35VA 3,5 (0,9-3,9) / 4,0 (0,9-6,2) MLZ-KP50VA / SUZ-KA50VA 5,0 (0,9-5,4) / 6,0 (0,9-7,9) Čerpadlo kondenzátu s výtlakem 500 mm. 4

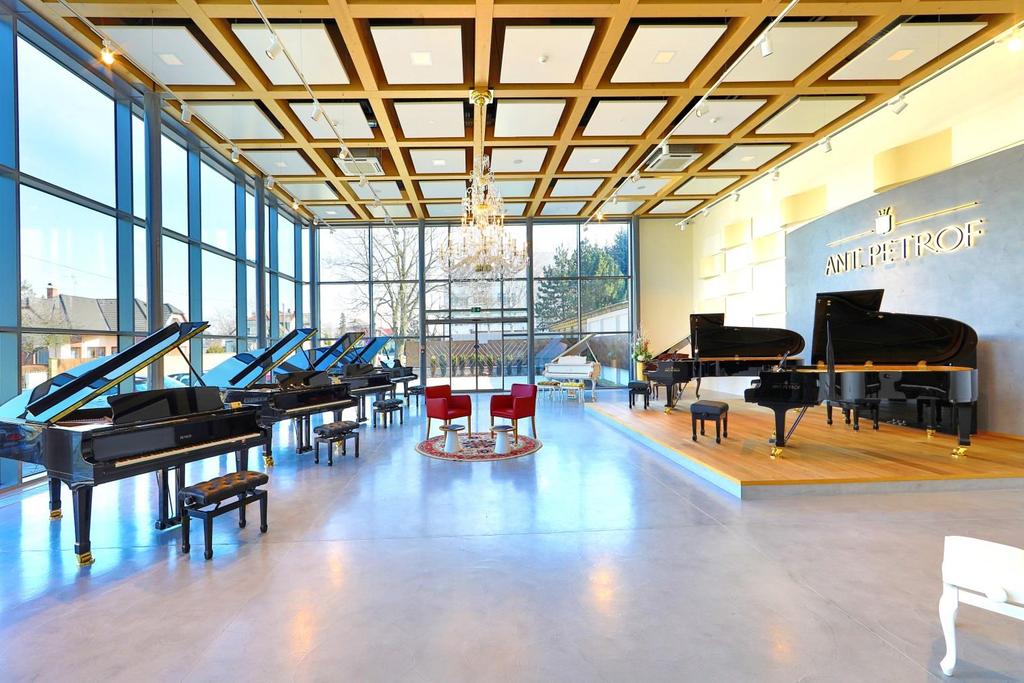

7 PETROF Gallery, Hradec Králové 5

8 16. Multisplitové jednotky (invertor) chlazení / topení pro 2 až 6 vnitřních jednotek R410 Venkovní jednotky MXZ-2D33 VA 3,3 (1,1-3,8) 4,0 (1,0-4,1) MXZ-2D42 VA 4,2 (1,1-4,4) 4,5 (1,0-4,8) MXZ-2D53 VA 5,3 (1,1-5,6) 6,4 (1,0-7,0) MXZ-2E53 VAHZ - NORDIC 5,3 (1,1-6,0) 6,4 (1,0-7,0) MXZ-3E54 VA 5,4 (2,9-6,8) 7,0 (2,6-9,0) MXZ-3E68 VA 6,8 (2,9-8,4) 8,6 (2,6-10,6) MXZ-4E72 VA 7,2 (3,7-8,8) 8,6 (3,4-10,7) MXZ-4E83 VA 8,3 (3,7-9,2) 9,0 (3,4-11,6) MXZ-4E83 VAHZ - NORDIC 8,3 (2,9-8,4) 9,0 (2,6-10,6) MXZ-5E102 VA 10,2 (3,9-11) 10,5 (4,1-14) MXZ-6D122 VA 12,2 (3,5-13,5) 14 (3,5-16,5) VAHZ Provedení NORDIC, topení do -25 C, jmenovitý výkon do -15 C. 17. Mini VRF systémy - multisplity chlazení / topení R410 Venkovní jednotky PUMY-P112 YKM3 12,5 / 14, PUMY-P125 YKM3 14,0 / 16, PUMY-P140 YKM3 15,5 / 18, PUMY-P200 YKM1 22,4 / 25, Branch boxy PAC-MK32 / MK33 BC max. pro 3 jednotky PAC-MK52 / MK53 BC max. pro 5 jednotek Mini VRF systémy - multisplity jednovrtulové chlazení / topení R410 Venkovní jednotky. PUMY-SP112 YKM3 12,5 / 14, PUMY-SP125 YKM3 14,0 / 16, PUMY-SP140 YKM3 15,5 / 18, Branch boxy PAC-MK33 BC max. pro 3 jednotky PAC-MK53 BC max. pro 5 jednotek Jednotka Max.délka vedení všech délek MXZ-2D33VA 15 m 20 m MXZ-2D42VA MXZ-2D53VA MXZ-2E53VA(HZ) 20 m 30 m MXZ-3E54VA 25 m 50 m MXZ-3E68VA MXZ-4E72VA 25 m 60 m MXZ-4E83VA 25 m 70 m MXZ-5E102VA MXZ-6D122VA 25 m 80 m MSZ-SF, MSZ-AP, MSZ-EF, MSZ-FH, MSZ-LN - nástěnné jednotky jsou vždy dodávány s IR ovladačem. MSZ-LN - nástěnné jednotky jsou dodávány také včetně WiFi adaptéru MAC-567 IF-E PLA-RP, PLA-M kazetové jednotky jsou kalkulovány včetně kabelového ovladače PAR-33 MAA SLZ-M kazetové jednotky jsou kalkulovány včetně grilu a IR dálkového ovladače PAR-SL100A-E MLZ-KP jednocestné kazetové jednotky jsou kalkulovány včetně grilu a IR dálkového ovladače PAR-SL100A-E Jednotky SEZ-M, PCA-M a MFZ-KJ jsou dodávány bez ovladače, ten je třeba objednat samostatně. K jednotkám PUMY je možné připojit téměř všechny jednotky ze série City Multi. 6

9 Označení venkovní jednotky R410 Nástěnné jednotky Kazetové jednotky Potrubní jednotky Podstropní jednotky Parapetní jednotky MXZ-2D33 MXZ-2D42 MXZ-2D(E)53 MXZ-3E54 MXZ-3E68 MXZ-4E72 MXZ-4E83 MXZ-5E102 MXZ-6D122 PUMY-(S)P112 PUMY-(S)P125 PUMY-(S)P140 Cena (CZK) MSZ-SF15VA J J J J J J J J J J J J MSZ-SF20VA J J J J J J J J J J J J MSZ-SF25VE J J J J J J J J J J J J MSZ-SF35VE - J J J J J J J J J J J MSZ-SF42VE - - J J J J J J J J J J MSZ-SF50VE - - J J J J J J J J J J MSZ-GF60VE J J J J J J J J MSZ-GF71VE J J J J J J MSZ-AP15VF J J J J J J J J J J J J MSZ-AP20VF J J J J J J J J J J J J MSZ-AP25VG J J J J J J J J J J J J MSZ-AP35VG - J J J J J J J J J J J MSZ-AP42VG - - J J J J J J J J J J MSZ-AP50VG - - J J J J J J J J J J MSZ-EF18VE W/B J J J J J J J J J J J J MSZ-EF22VE W/B J J J J J J J J J J J J MSZ-EF25VE W/B J J J J J J J J J J J J MSZ-EF35VE W/B - J J J J J J J J J J J MSZ-EF42VE W/B - - J J J J J J J J J J MSZ-EF50VE W/B - - J J J J J J J J J J MSZ-EF18VE S J J J J J J J J J J J J MSZ-EF22VE S J J J J J J J J J J J J MSZ-EF25VE S J J J J J J J J J J J J MSZ-EF35VE S - J J J J J J J J J J J MSZ-EF42VE S - - J J J J J J J J J J MSZ-EF50VE S - - J J J J J J J J J J MSZ-FH25VE J J J J J J J J J J J J MSZ-FH35VE - J J J J J J J J J J J MSZ-FH50VE J J J J J J J J J MSZ-LN18VG W J J J J J J J J MSZ-LN25VG W J J J J J J J J J J J J MSZ-LN35VG W - J J J J J J J J J J J MSZ-LN18VG V/B/R J J J J J J J J MSZ-LN25VG V/B/R J J J J J J J J J J J J MSZ-LN35VG V/B/R - J J J J J J J J J J J MLZ-KP25VF J J J J J J J J J J J J MLZ-KP35VF - J J J J J J J J J J J MLZ-KP50VF J J J J J J J J J SLZ-M15VA J J J SLZ-M25VA J J J J J J J J J J J J SLZ-M35VA - J J J J J J J J J J J SLZ-M50VA J J J J J J J J J PLA-RP35EA J J J PLA-RP50EA J J J J J J J J J PLA-RP60EA J J J J J J J J PLA-RP71EA J J J J J J SEZ-M25DA J J J J J J J J J J J J SEZ-M35DA - J J J J J J J J J J J SEZ-M50DA J J J J J J J J J SEZ-M60DA J J J J J J J J SEZ-M71DA J J J J J J J J PEAD-M50JA J J J J J J J J J PEAD-M60JA J J J J J J PEAD-M71JA J J J J J J PCA-M35KA J J J PCA-M50KA J J J J J J J J J PCA-M60KA J J J J J J J J PCA-M71KA J J J J J J MFZ-KJ25VA J J J J J J J J J J J J MFZ-KJ35VA - J J J J J J J J J J J MFZ-KJ50VA J J J J J J J J J

10 19. Multisplitové jednotky (invertor) chlazení / topení R32. Venkovní jednotky MXZ-2F33 VF 3,3 (1,1-3,8) 4,0 (1,0-4,1) MXZ-2F42 VF 4,2 (1,1-4,4) 4,5 (1,0-4,8) MXZ-2F53 VF 5,3 (1,1-5,6) 6,4 (1,0-7,0) MXZ-3F54 VF 5,4 (2,9-6,8) 7,0 (2,6-9,0) MXZ-3F68 VF 6,8 (2,9-8,4) 8,6 (2,6-10,6) MXZ-4F72 VF 7,2 (3,7-8,8) 8,6 (3,4-10,7) Označení vnitřní jednotky Nástěnné jednotky Kazetové jednotky Potrubní jednotky MXZ-2F33VF MXZ-2F42VF MXZ-2F53VF MXZ-3F54VF MXZ-3F68VF MXZ-4F72VF Cena (CZK) MSZ-AP15VF J J J J J J MSZ-AP20VF J J J J J J MSZ-AP25VG J J J J J J MSZ-AP35VG - J J J J J MSZ-AP42VG - - J J J J MSZ-AP50VG - - J J J J MSZ-EF18VE2 W/B J J J J J J MSZ-EF22VE2 W/B J J J J J J MSZ-EF25VE2 W/B J J J J J J MSZ-EF35VE2 W/B - J J J J J MSZ-EF42VE2 W/B - - J J J J MSZ-EF50VE2 W/B - - J J J J MSZ-EF18VE2 S J J J J J J MSZ-EF22VE2 S J J J J J J MSZ-EF25VE2 S J J J J J J MSZ-EF35VE2 S - J J J J J MSZ-EF42VE2 S - - J J J J MSZ-EF50VE2 S - - J J J J MSZ-LN18VG W J J J J J J MSZ-LN25VG W J J J J J J MSZ-LN35VG W J J J J J J MSZ-LN18VG V/B/R J J J J J J MSZ-LN25VG V/B/R J J J J J J MSZ-LN35VG V/B/R J J J J J J MLZ-KP25VG J J J J J J MLZ-KP35VG - J J J J J MLZ-KP50VG J J J SLZ-M15FA J J J J J J SLZ-M25FA J J J J J J SLZ-M35FA - J J J J J SLZ-M50FA J J J SEZ-M25DA J J J J J J SEZ-M35DA - J J J J J SEZ-M50DA J J J SEZ-M60DA J J Podstropní PCA-M50KA J J J jednotky PCA-M60KA J J MSZ-AP VF(VG), MSZ-LN VG jsou dodávány včetně IR dálkového ovladače MSZ-LN VG - nástěnné jednotky jsou dodávány včetně WiFi adaptéru MAC-567 IF-E SEZ-M DA potrubní jednotky jsou kalkulovány včetně kabelového ovladače PAR-33 MAA SLZ-M FA kazetové jednotky jsou kalkulovány včetně grilu a IR dálkového ovladače PAR-SL100A-E MLZ-KP VG jednocestné kazetové jednotky jsou kalkulovány včetně grilu a IR dálkového ovladače PCA-M KA podstropní jednotky jsou kalkulovány včetně kabelového ovladače PAR-33 MAA 8

11 19. Příslušenství k jednotkám RAC M-série Označení Popis Víceúčelový interface umožňuje: připojení kabelového ovladače dálkové Zap/Vyp, MAC-397 IF-E hlášení chodu nebo poruchy, funkce blokování Zap/Vyp na ovladači okenní kontakty a hotelový systém Interface pro připojení na M-NET (k City Multi) Dále umožňuje: připojení kabelového ovladače hlášení chodu a poruchy, MAC-333 IF-E funkce blokování Zap/Vyp na ovladači dálkové Zap/Vyp, změna provozního režimu okenní kontakty a hotelový systém možnost aktivace autorestartu MAC-567IF-E WiFi adaptér PAR-33 MAA Designové kabelové dálkové ovládání, CZ PAC-YT52CRA Kompaktní kabelové dálkové ovládání PAC-SH29TC Konektor pro připojení kabelových ovladačů PAR-SL97A-E IR ovladač pro jednotku SEZ, SLZ-KF PAR-SL100A-E IR ovladač pro jednotku SLZ-KF, PLFY - funkce pro 3D I-See sensor PAC-SF1ME-E 3D I-See sensor pro SLZ-KF PAR-SA9CA-E IR přijímač pro jednotku SEZ PAC-KE07DM-E Čerpadlo kondenzátu pro jednotky SEZ PAC-SG61DS-E Sada ucpávek dna pro venkovní jednotky PUHZ a PUMY 700 PAC-SH97DP-E Kondenzátní vana pro PUHZ a PUMY YKM PAC-SH96SG-E Žaluzie pro změnu směru proudění z jednotek PUHZ-ZRP a PUMY-P PAC-SH95AG-E Ochrana jednotky pro chlazení při -15 C PUHZ-ZRP a PUMY-P PAC-LV11M-J LEV-kit pro připojení EF a SF do VRF systémů ME-AC-KNX1-V2 Rozhraní pro připojení do EIB/KNX ME-AC-KNX-1i Rozhraní pro připojení do EIB/KNX + 4xDI ME-AC-MBS-1 Rozhraní pro připojení do ModBus ME-AC-MBS-1-2 1O Rozhraní pro připojení do ModBus 2xDI+ 1xDO ME-AC-LON-1 Rozhraní pro připojení do LonWorks ME-AC-ENO-1 Rozhraní pro připojení do EnOcean MHz ME-AC-ENO-1c Rozhraní pro připojení do EnOcean MHz ME-AC-BAC-1 Rozhraní pro připojení do BACNet ME-AC-WMP-1 Rozhraní pro připojení na WiFi PROCON-A1M Rozhraní pro ModBUS / BACNet

12 Mr. Slim (PAC) Standard Inverter chlazení / topení 1. Kazetové jednotky - 840x840 mm R410 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PLP-6EA PLP-6EALM PLA-RP 35 EA / SUZ-KA 35 VA 3,6 / 4, PLA-RP 50 EA / SUZ-KA 50 VA 5,5 / 6, PLA-RP 60 EA / SUZ-KA 60 VA 6,1 / 6, PLA-RP 71 EA / SUZ-KA 71 VA 7,1 / 8, PLA-RP100 EA / PUHZ-P100 YKA 9,4 / 11, PLA-RP125 EA / PUHZ-P125 YKA 12,1 / 13, PLA-RP140 EA / PUHZ-P140 YKA 13,6 / 15, I-see senzor PAC-SE1ME-E Příplatek za spouštění filtru Kč bez DPH v balení PLP-6EAJ. Infračervené dálkové ovládání PAR-SL100A-E v balení PLP-6EALM 2. Podstropní jednotky R410 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PCA-M 35KA / SUZ-KA 35 VA 3,6 / 4, PCA-M 50KA / SUZ-KA 50 VA 5,0 / 5, PCA-M 60KA / SUZ-KA 60 VA 5,7 / 6, PCA-M 71KA / SUZ-KA 71 VA 7,1 / 7, PCA-M100KA / PUHZ-P100 YKA 9,4 / 11, PCA-M125KA / PUHZ-P125 YKA 12,1 / 13, PCA-M140KA / PUHZ-P140 YKA 13,6 / 15, IR ovladač PAR-SL94B-E 3. Podstropní nerezové jednotky R410 Vnitřní jednotka / venkovní jednotka PCA-RP 71HAQ / SUZ-KA 71 VA 7,1 / 7, Designové kabelové dálkové ovládání PAR-33 MAA Nástěnné jednotky - včetně IR ovladače R410 Vnitřní jednotka / venkovní jednotka PKA-M100KAL / PUHZ-P100 YKA 9,4 / 11, Designové kabelové dálkové ovládání PAR-33 MAA Konektor pro kabelový ovladač PAC-SH29TC-E IR ovladač PAR-SL97A-E je standardní součástí dodávky 10

13 5. Potrubní jednotky s výškou 250 mm a čerpadlem kondenzátu R410 Vnitřní jednotka / venkovní jednotka PEAD-M 35JA / SUZ-KA 35 VA 3,6 / 4, PEAD-M 50JA / SUZ-KA 50 VA 4,9 / 5, PEAD-M 60JA / SUZ-KA 60 VA 5,7 / 7, PEAD-M 71JA / SUZ-KA 71 VA 7,1 / 8, PEAD-M100JA / PUHZ-P100 YKA 9,4 / 11, PEAD-M125JA / PUHZ-P125 YKA 12,1 / 13, PEAD-M140JA / PUHZ-P140 YKA 13,6 / 16, Designové kabelové dálkové ovládání PAR-33 MAA Velké potrubní jednotky R410 Vnitřní jednotka / venkovní jednotka PEA-RP 200WKA / PUHZ-P200 YKA 19,0 / 22, PEA-RP 250WKA / PUHZ-P250 YKA 22,0 / 27, Designové kabelové dálkové ovládání PAR-33 MAA Skříňové jednotky - včetně vestavěného kabelového ovladače R410 Vnitřní jednotka / venkovní jednotka PSA-RP100KA / PUHZ-P100 YKA 9,4 / 11, PSA-RP125KA / PUHZ-P125 YKA 12,1 / 13, PSA-RP140KA / PUHZ-P140 YKA 13,6 / 15, Standard inverter Venkovní jednotky standardních invertorových systémů série Mr. Slim nabízejí atraktivní vstup do světa invertorových technologií. Prostřednictvím regulace výkonu se vždy nastaví k použití pouze takový výkon, jaký je aktuálně třeba. Délka vedení až 70 m Převýšení až 30 m Všechna zařízení velikostí jsou v jednofázovém nebo třífázovém provedení Technologie Replace 11

14 Power Inverter chlazení / topení 1. Kazetové jednotky s vysokou účinností 840x840 mm R410 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PLA-ZM 35EA / PUHZ-ZRP 35 VKA 3,6 / 4, PLA-ZM 50EA / PUHZ-ZRP 50 VKA 5,0 / 6, PLA-ZM 60EA / PUHZ-ZRP 60 VHA 6,1 / 7, PLA-ZM 71EA / PUHZ-ZRP 71 VHA 7,1 / 8, PLA-ZM100EA / PUHZ-ZRP100 YKA 9,5 / 11, PLA-ZM125EA / PUHZ-ZRP125 YKA 12,5 / 14, PLA-ZM140EA / PUHZ-ZRP140 YKA 13,4 / 16, I-see senzor PAC-SE1ME-E Příplatek za spouštění filtru Kč bez DPH v balení PLP-6EAJ Infračervené dálkové ovládání PAR-SL100A-E v balení PLP-6EALM 2. Kazetové jednotky s vysokou účinností 840x840 mm R32 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PLA-ZM 35EA / PUZ-ZM 35 VKA 3,6 / 4, PLA-ZM 50EA / PUZ-ZM 50 VKA 5,0 / 6, PLA-ZM 60EA / PUZ-ZM 60 VHA 6,1 / 7, PLA-ZM 71EA / PUZ-ZM 71 VHA 7,1 / 8, PLA-ZM100EA / PUZ-ZM100 YKA 9,5 / 11, PLA-ZM125EA / PUZ-ZM125 YKA 12,5 / 14, PLA-ZM140EA / PUZ-ZM140 YKA 13,4 / 16, I-see senzor PAC-SE1ME-E Příplatek za spouštění filtru Kč bez DPH v balení PLP-6EAJ Infračervené dálkové ovládání PAR-SL100A-E v balení PLP-6EALM 3. Kazetové jednotky - 840x840 mm R410 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PLA-RP 35EA / PUHZ-ZRP 35 VKA 3,6 / 4, PLA-RP 50EA / PUHZ-ZRP 50 VKA 5,0 / 6, PLA-RP 60EA / PUHZ-ZRP 60 VHA 6,1 / 7, PLA-RP 71EA / PUHZ-ZRP 71 VHA 7,1 / 8, PLA-RP100EA / PUHZ-ZRP100 YKA 9,5 / 11, PLA-RP125EA / PUHZ-ZRP125 YKA 12,5 / 14, PLA-RP140EA / PUHZ-ZRP140 YKA 13,4 / 16, I-see senzor PAC-SE1ME-E Příplatek za spouštění filtru Kč bez DPH v balení PLP-6EAJ Infračervené dálkové ovládání PAR-SL100A-E v balení PLP-6EALM 4. Podstropní jednotky R410 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PCA-M 35KA / PUHZ-ZRP 35 VKA 3,6 / 4, PCA-M 50KA / PUHZ-ZRP 50 VKA 5,0 / 5, PCA-M 60KA / PUHZ-ZRP 60 VHA 6,1 / 7, PCA-M 71KA / PUHZ-ZRP 71 VHA 7,1 / 8, PCA-M100KA / PUHZ-ZRP100 YKA 9,5 / 11, PCA-M125KA / PUHZ-ZRP125 YKA 12,5 / 14, PCA-M140KA / PUHZ-ZRP140 YKA 13,4 / 16,

15 5. Podstropní jednotky R32 Vnitřní jednotka / venkovní jednotka s PAR-33 s IR PCA-M 35KA / PUZ-ZM 35 VKA 3,6 / 4, PCA-M 50KA / PUZ-ZM 50 VKA 5,0 / 5, PCA-M 60KA / PUZ-ZM 60 VHA 6,1 / 7, PCA-M 71KA / PUZ-ZM 71 VHA 7,1 / 8, PCA-M100KA / PUZ-ZM100 YKA 9,5 / 11, PCA-M125KA / PUZ-ZM125 YKA 12,5 / 14, PCA-M140KA / PUZ-ZM140 YKA 13,4 / 16, Podstropní nerezové jednotky R410 Vnitřní jednotka / venkovní jednotka PCA-RP 71HAQ / PUHZ-ZRP 71 VHA 7,1 / 7, Designové kabelové dálkové ovládání PAR-33 MAA Nástěnné jednotky - včetně IR ovladače R410 Vnitřní jednotka / venkovní jednotka PKA-M 35HAL / PUHZ-ZRP 35 VKA 3,6 / 4, PKA-M 50HAL / PUHZ-ZRP 50 VKA 4,6 / 5, PKA-M 60KAL / PUHZ-ZRP 60 VHA 6,1 / 7, PKA-M 71KAL / PUHZ-ZRP 71 VHA 7,1 / 8, PKA-M100KAL / PUHZ-ZRP 100YKA 9,5 / 11, Designové kabelové dálkové ovládání PAR-33 MAA Konektor pro kabelový ovladač PAC-SH29TC-E Pro připojení kabelového ovladače PAR-33 k PKA-M je nutný konektor PAC-SH29TC-E. 8. Nástěnné jednotky - včetně IR ovladače R32 Vnitřní jednotka / venkovní jednotka PKA-M 35HAL / PUZ-ZM 35 VKA 3,6 / 4, PKA-M 50HAL / PUZ-ZM 50 VKA 4,6 / 5, PKA-M 60KAL / PUZ-ZM 60 VHA 6,1 / 7, PKA-M 71KAL / PUZ-ZM 71 VHA 7,1 / 8, PKA-M100KAL / PUZ-ZM 100YKA 9,5 / 11, Designové kabelové dálkové ovládání PAR-33 MAA Konektor pro kabelový ovladač PAC-SH29TC-E Pro připojení kabelového ovladače PAR-33 k PKA-M je nutný konektor PAC-SH29TC-E. 9. Potrubní jednotky s výškou 250 mm a čerpadlem kondenzátu R410 Vnitřní jednotka / venkovní jednotka PEAD-M 35JA / PUHZ-ZRP 35 VKA 3,6 / 4, PEAD-M 50JA / PUHZ-ZRP 50 VKA 5,0 / 6, PEAD-M 60JA / PUHZ-ZRP 60 VHA 6,1 / 7, PEAD-M 71JA / PUHZ-ZRP 71 VHA 7,1 / 8, PEAD-M100JA / PUHZ-ZRP100 YKA 9,5 / 11, PEAD-M125JA / PUHZ-ZRP125 YKA 12,5 / 14, PEAD-M140JA / PUHZ-ZRP140 YKA 13,4 / 16, Designové kabelové dálkové ovládání PAR-33 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA

16 10. Potrubní jednotky s výškou 250 mm a čerpadlem kondenzátu R32 Vnitřní jednotka / venkovní jednotka PEAD-M 35JA / PUZ-ZM 35 VKA 3,6 / 4, PEAD-M 50JA / PUZ-ZM 50 VKA 5,0 / 6, PEAD-M 60JA / PUZ-ZM 60 VHA 6,1 / 7, PEAD-M 71JA / PUZ-ZM 71 VHA 7,1 / 8, PEAD-M100JA / PUZ-ZM100 YKA 9,5 / 11, PEAD-M125JA / PUZ-ZM125 YKA 12,5 / 14, PEAD-M140JA / PUZ-ZM140 YKA 13,4 / 16, Designové kabelové dálkové ovládání PAR-33 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Velké potrubní jednotky R410 Vnitřní jednotka / venkovní jednotka PEA-RP 200WKA / PUHZ-ZRP200 YKA 19,0 / 22, PEA-RP 250WKA / PUHZ-ZRP250 YKA 22,0 / 27, Designové kabelové dálkové ovládání PAR-33 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Skříňové jednotky R410 Vnitřní jednotka / venkovní jednotka PSA-RP 71KA / PUHZ-ZRP 71 VHA 7,1 / 7, PSA-RP100KA / PUHZ-ZRP100 YKA 9,5 / 11, PSA-RP125KA / PUHZ-ZRP125 YKA 12,5 / 14, PSA-RP140KA / PUHZ-ZRP140 YKA 13,4 / 16, Power Inverter Systémy Power Inverter ze série Mr. Slim zajišťují obzvláště úsporný provoz. Díky použití speciálních modulů Power Receiver k podchlazení chladiva a dvěma individuálně nastavitelným expanzním ventilům pracují tato zařízení v každém provozním stavu v optimálním rozsahu. To se odráží také v zařazení těchto zařízení do lepších energetických tříd. Podle připojené vnitřní jednotky se pro vytápění a chlazení dosahuje zařazení do energetické třídy až A++. Navíc zajišťují díky nízké hladině hluku a značné délce vedení chladiva až 100 m flexibilní možnosti instalace. 14

17 ZUBADAN Inverter chlazení / topení K ceně splitu je nutno přičíst dálkové ovládání s výjimkou nástěnné jednotky, kde je součástí dodávky IR ovladač. 1. Kazetové jednotky R410 Vnitřní jednotka / venkovní jednotka PLA-ZM100EA / PUHZ-SHW112 YHA 10,0 / 11, PLA-ZM125EA / PUHZ-SHW140 YHA 12,5 / 14, Designové kabelové dálkové ovládání PAR-33 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Infračervené dálkové ovládání PAR-SL100A-E v balení BALM I-see senzor PAC-SE1ME-E Kabelové ovládání pro 3D I-see senzor PAR-33 MAA Příplatek za spouštění filtru Kč bez DPH. 2. Nástěnné jednotky - včetně IR ovladače R410 Vnitřní jednotka / venkovní jednotka PKA-M100KAL / PUHZ-SHW112 YHA 10,0 / 11, Designové kabelové dálkové ovládání PAR-33 MAA Konektor pro kabelový ovladač PAC-SH29TC-E Pro připojení kabelového ovladače PAR-33 k PKA-RP je nutný konektor PAC-SH29TC-E. Invertory Zubadan 3. Potrubní jednotky R410 Vnitřní jednotka / venkovní jednotka PEAD-M 100JA / PUHZ-SHW112 YHA 10,0 / 11, PEAD-M 125JA / PUHZ-SHW140 YHA 12,5 / 14, Designové kabelové dálkové ovládání PAR-33 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Díky patentované invertorové technologii Zubadan dosahují zařízení série Mr. Slim a City Multi VRF dostatečného výkonu i při nízkých venkovních teplotách. Zařízení podávají plný výkon ještě při teplotě -15 C a oblast použití byla rozšířena až do teploty -25 C. Díky tomu je jakákoli snaha o předimenzování topných zařízení zbytečná. Tato zařízení navíc přesvědčují svou optimalizovanou charakteristikou při rozmrazování. Mezi jednotlivými rozmrazovacími cykly lze nyní nastavit interval až 150 minut, přičemž trvání jednoho odmrazovacího cyklu bylo v porovnání se stávajícími zařízeními zkráceno o 50 %. Konstantní topný výkon až do -15 C Nepřetržitý provoz mezi jednotlivými odmrazovacími cykly až 180 min Záruka provozu tepelného čerpadla až do venkovní teploty -25 C Rychlý náběh vytápění po odmrazovací fázi 15

18 Příslušenství k jednotkám řady Mr.Slim Označení Popis PAR-33 MAA Designové kabelové dálkové ovládání PAC-YT52CRA Kompaktní kabelové dálkové ovládání PAR-SL100A-E IR ovladač pro jednotku PLA-RP a PLA-ZM - funkce pro 3D I-See sensor PAC-SH29TC-E Konektor pro kabelové ovladače 2 pin PAC-SE41TS-E Externí teplotní čidlo Mr.Slim a City Multi PAC-IF012 B-E Rozhraní pro připojení k VZT jednotce PAC-IF013 B-E Rozhraní pro připojení k VZT jednotce master PAC-SIF013 B-E Rozhraní pro připojení k VZT jednotce slave PAC-SA88 HA-E Multifunkční adaptér (5-ti žilový) 800 PAC-SE55 RA-E ON/OFF adaptér (3 žilový) PAC-SF40 RM-E Adaptér pro hlášení chodu a poruchy PAC-SJ96 MA-E M-NET adaptér pro PUHZ-ZRP 35/50 a PUZ-ZM35/ PAC-SJ95 MA-E M-NET adaptér pro PUHZ-(ZR)P , PUHZ-ZRP60, PUZ-ZM60-140, PUHZ-SHW MAC-567IF-E WiFi adaptér PAR-SA9 CA-E IR přijímač pro PEAD-RPxJAQ, PEA-RPxWKA PAR-SL97 A-E IR ovladač pro PEAD-M, PEA-RP200/250WKA PAR-SE9 FA-E IR přijímač pro PLA-RP, PLA-ZM PAR-SL94 B-E IR ovladač a přijímač pro PCA-M PAC-SE1 ME-E I-see sensor pro PLA-RP(ZM)xxEA PAC-SJ37SP-E Zaslepovací panel do výdechu PLA-RP, PLA-ZM PAC-SJ65AS-E Rámeček dekoračního panelu PLA-RP, PLA-ZM PAC-SJ08 DS-E Ucpávky a odvod kondenzátu pro PUHZ-ZRP 35/ PAC-SG61 DS-E Ucpávky a odvod kondenz. pro PUHZ-ZRP, RP, SHW 700 PAC-SJ71 FM-E Motor ventilátoru s vyšším statickým tlakem - 30Pa Pro jednotky PUHZ-ZRP , PUZ-ZM100/140 na dotaz pro každou jednotku jsou třeba 2 kusy PAC-SJ06AG-E Ochranný panel pro chlazení do -15 C Pro jednotky PUHZ-ZRP35/50 a PUZ-ZM35/ PAC-SH63AG-E Ochranný panel pro chlazení do -15 C Pro jednotky PUHZ-ZRP60/71 a PUZ-ZM60/ PAC-SH95AG-E Ochranný panel pro chlazení do -15 C Pro jednotky PUHZ-ZRP a PUZ-ZM na jednu venkovní jednotku nutné 2 kusy PAC-SH75 DM-E Čerpadlo kondenzátu pro PKA-M35/50HAL PAC-SH94 DM-E Čerpadlo kondenz. Pro PKA-M60/71/100KAL PAC-SJ92 DM-E Čerpadlo kondenzátu pro PCA-M35/50KA PAC-SJ94 DM-E Čerpadlo kondenzátu pro PCA-M60KA PAC-SJ93 DM-E Čerpadlo kondenzátu pro PCA-M71/100/125/140 KA PAC-SH96SG-E Žaluzie pro změnu směru proudění z jednotek PUHZ- ZRP a PUMY-P PAC-KE92 TB-E Filtrační box PEAD-M35/50JAQ PAC-KE93 TB-E Filtrační box PEAD-M60/71JA PAC-KE94 TB-E Filtrační box PEAD-M100/125JA PAC-KE95 TB-E Filtrační box PEAD-M140JA ME-AC-KNX1-V2 Rozhraní pro připojení do EIB/KNX ME-AC-KNX-1i Rozhraní pro připojení do EIB/KNX + 4xDI ME-AC-MBS-1 Rozhraní pro připojení do ModBus ME-AC-MBS-1-2 1O Rozhraní pro připojení do ModBus 2xDI+ 1xDO ME-AC-LON-1 Rozhraní pro připojení do LonWorks ME-AC-ENO-1 Rozhraní pro připojení do EnOcean MHz ME-AC-ENO-1c Rozhraní pro připojení do EnOcean MHz ME-AC-BAC-1 Rozhraní pro připojení do BACNet ME-AC-WMP-1 Rozhraní pro připojení na WiFi PROCON-A1M Rozhraní pro ModBUS / BACNet

19 Přehled řízení systémů Mr.Slim 17

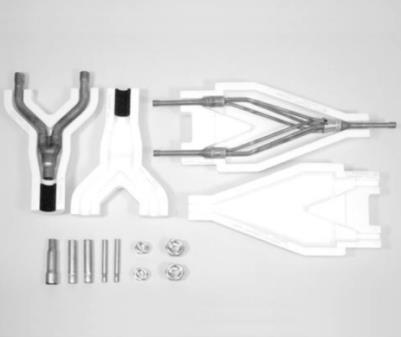

20 Mr. Slim paralelní multisplitové systémy Zapojení multisplitových systémů pomocí rozdělovačů chladiva (refnet jointů) duo, trio, quadro současný paralelní provoz pro jednu klimatizovanou zónu Velikost venkovní jednotky Duo 50:50 Velikost vnitřních jednotek Duo 50:50 Trio 33:33:33 Quadro 25:25:25: / SHW / SHW Refnet joint R410 MSDD-50TR-E MSDD-50WR-E MSDT-111R-E MSDF-1111R-E Refnet joint R32 MSDD-50TR2-E MSDT-111R2-E

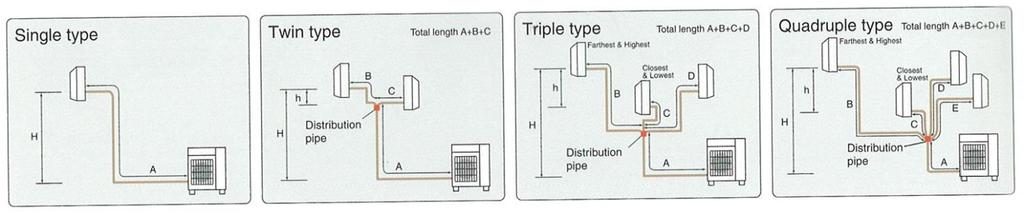

21 Maximální délky potrubí a převýšení u splitových a multisplitových systémů Split Duo Série Velikost Max. délka Max. převýšení PUHZ-SHW 80/112/ m 30 m PUHZ-ZRP PUHZ-P SUZ-KA 35/50/60/71 50 m 30 m 100/125/ m 30 m 200/ m 30 m 25/35 20 m 12 m 50/60/71 30 m 30 m 100/125/ m 30 m 200/ m 30 m Max. délka vedení (m) Max. převýšení Série Velikost Celková Vnitřní Venkovní Rozdíl větví A+B+C refnet vnitřní Vnitřní vnitřní PUHZ-SHW 80/112/ PUHZ-ZRP 100/125/ / PUHZ-P 100/125/ / Trio Série PUHZ-ZRP PUHZ-P Max. délka vedení (m) Max. převýšení Velikost Celková Vnitřní Venkovní Rozdíl větví A+B+C+D refnet vnitřní Vnitřní vnitřní / / Quadro Max. délka vedení (m) Max. převýšení Série Velikost Celková Vnitřní Venkovní Rozdíl větví A+B+C+D+E refnet vnitřní Vnitřní vnitřní PUHZ-ZRP 200/ PUHZ-P 200/

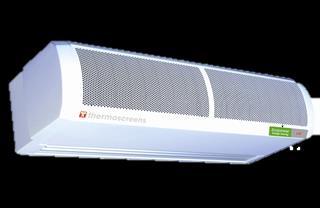

22 Mr. Slim systém vzduchových dveřních clon 1. HP DXE systémy dveřních clon, volně zavěšené Dveřní clona / venkovní jednotka HP1000 DXE / PUHZ-ZRP 71 VHA 7,4 / 8, HP1500 DXE / PUHZ-ZRP140 YKA 12,3 / 13, HP1500 DXE / PUHZ-SHW140YHA 12,3 / 13, HP2000 DXE / PUHZ-ZRP140 YKA 14,2 / 15, HP2000 DXE / PUHZ-SHW140YHA 14,2 / 15, HP2000 DXE / PUHZ-ZRP200YKA 19,2 / 21, HP DXE systémy dveřních clon, podstropní Dveřní clona / venkovní jednotka HP1000R DXE / PUHZ-ZRP 71 VHA 7,4 / 8, HP1500R DXE / PUHZ-ZRP140 YKA 12,3 / 13, HP1500R DXE / PUHZ-SHW140YHA 12,3 / 13, HP2000R DXE / PUHZ-ZRP140 YKA 14,2 / 15, HP2000R DXE / PUHZ-SHW140YHA 14,2 / 15, HP2000R DXE / PUHZ-ZRP200YKA 19,0 / 21, HX2-S DX systémy dveřních clon designové do výšky dveří 3,2 m Dveřní clona / venkovní jednotka HX2-S 1000 DXE / PUHZ-ZRP 71 VHA 6,8 / 8, HX2-S 1500 DXE / PUHZ-ZRP125 YKA 10,8 / 13, HX2-S 2000 DXE / PUHZ-ZRP140 YKA 12,3 / 15, HX2-S 2000 DXE / PUHZ-ZRP200 YKA 16,8 / 21, HX2-S 2000 DXE / PUHZ-SHW230YKA 16,8 / 21, HX2-S 2500 DXE / PUHZ-ZRP200 YKA 17,0 / 21, HX2-M DX systémy dveřních clon designové do výšky dveří 3,5 m Dveřní clona / venkovní jednotka HX2-M 1000 DXE / PUHZ-ZRP100 VHA 8,2 / 10, HX2-M 1500 DXE / PUHZ-ZRP140 YKA 12,6 / 15, HX2-M 2000 DXE / PUHZ-ZRP200 YKA 16,6 / 20, HX2-M 2000 DXE / PUHZ-SHW230YKA 16,8 / 21, HX2-M 2500 DXE / PUHZ-ZRP250 YKA 20,5 / 25, Technologie vzduchových dveřních clon dokonale uzpůsobená venkovním jednotkám ze série Mr. Slim a VRF City Multi pro účinné tepelné oddělení vstupní zóny od klimatizovaného prostoru. Trvale otevřené vchody do obchodů nebo veřejných budov nabízejí snadný přístup pro zákazníky, ale na druhé straně kladou vysoké nároky na klimatizační a vytápěcí technologie. Je proto důležité zabránit výměně tepelně upraveného vzduchu ve vnitřním prostředí s pronikajícím venkovním vzduchem. Jako obzvlášť účinné řešení se osvědčily technologie vzduchových dveřních clon, kde vystupující proudy vzduchu odděluji vnitřní a venkovní prostředí. Proto Mitsubishi Electric nabízí společně se společnosti Thermoscreens, která je předním výrobcem vzduchových dveřních clon, spolehlivé a komfortní kompletní systémy vzduchových dveřních clon. Ve srovnání s konvenčními dveřními clonami, mají dveřní clony HP DXE speciální tepelný výměník, který je ohříván tepelným čerpadlem s chladivem R410A (horkým plynem). Tepelná čerpadla (dle volby venkovní jednotky ze série Mr. Slim nebo VRF City Multi) získávají tepelnou energii přímo z okolního vzduchu a jsou schopny získat z jedné kilowatty elektrické energie až čtyři kilowatty energie tepelné. Ceny dveřních clon pro kombinaci se systémy VRF Vám zpracujeme do nabídky na vyžádání. 20

23 21

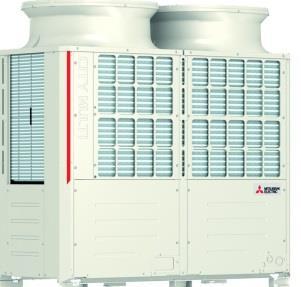

24 CITY MULTI (VRF) - venkovní jednotky 1. S- série kompaktní venkovní jednotky chlazení nebo topení Systém Typ venkovní jednotky Chladicí/topný PUMY-P112 YKM / VKM 12,5 / 14, PUMY-P125 YKM / VKM 14,0 / 16, PUMY-P140 YKM / VKM 15,5 / 18, PUMY-P200 YKM 22,4 / 25, PUMY-SP112 YKM / VKM 12,5 / 14, PUMY-SP125 YKM / VKM 14,0 / 16, PUMY-SP140 YKM / VKM 15,5 / 16, Jednotky PUMY YKM 3x 400V, VKM 1x 230V. 2. Y- série venkovní jednotky chlazení nebo topení Systém Typ venkovní jednotky Chladicí/topný PUHY-P200 YNW-A 22,4 / PUHY-P250 YNW-A 28 / 31, PUHY-P300 YNW-A 33,5 / 37, PUHY-P350 YNW-A 40 / PUHY-P400 YNW-A 45 / PUHY-P400 YSNW-A P200 + P / PUHY-P450 YNW-A 50 / PUHY-P450 YSNW-A P200 + P / PUHY-P500 YNW-A 56 / PUHY-P550 YSNW-A P250 + P / PUHY-P600 YSNW-A P300 + P / 76, PUHY-P650 YSNW-A P250 + P / 81, PUHY-P700 YSNW-A P350 + P / PUHY-P750 YSNW-A P350 + P / PUHY-P800 YSNW-A P350 + P / PUHY-P850 YSNW-A P400 + P / PUHY-P900 YSNW-A P450 + P / PUHY-P950 YSNW-A P xP / 119, PUHY-P1000 YSNW-A P250 + P350 +P / PUHY-P1050 YSNW-A P xP / PUHY-P1100 YSNW-A 2xP350 + P / PUHY-P1150 YSNW-A P xP / PUHY-P1200 YSNW-A 3xP / PUHY-P1250 YSNW-A 2xP400 + P / 156, PUHY-P1300 YSNW-A P xP / PUHY-P1350 YSNW-A 3xP / V ceně jednotek YSNW je započten propojovací kit: CMY-Y100 VBK Kč pro P CMY-Y200 VBK Kč pro P CMY-Y300 VBK Kč pro P Y- série Venkovní jednotky ZUBADAN 100% topný výkon do -15 C chlazení nebo topení Systém Typ venkovní jednotky Chladicí/topný PUHY-HP200 YHM-A 22,4 / 25, PUHY-HP250 YHM-A 28,0 / 31, PUHY-HP400 YSHM-A 2xP200 45,0 / 50, PUHY-HP500 YSHM-A 2xP250 56,0 / 63, V ceně jednotek YSHM je započten propojovací kit: CMY-Y100 VBK Kč pro HP

25 4. Y- série Venkovní jednotky Hi-COP chlazení nebo topení Systém Typ venkovní jednotky Chladicí/topný PUHY EP200 YNW-A 22,4 / PUHY EP250 YNW-A 28 / 31, PUHY EP300 YNW-A 33,5 / 37, PUHY EP350 YNW-A 40 / PUHY EP400 YNW-A 45 / PUHY EP400 YSNW-A EP200 + EP / PUHY EP450 YNW-A 50 / PUHY EP450 YSNW-A EP200 + EP / PUHY EP500 YNW-A 56 / PUHY EP550 YSNW-A EP250 + EP / PUHY EP600 YSNW-A EP300 + EP / 76, PUHY EP650 YSNW-A EP250 + EP / 81, PUHY EP700 YSNW-A EP350 + EP / PUHY EP750 YSNW-A EP350 + EP / PUHY EP800 YSNW-A EP350 + EP / PUHY EP850 YSNW-A EP400 + EP / PUHY EP900 YSNW-A EP450 + EP / PUHY EP950 YSNW-A EP xEP / 119, PUHY EP1000 YSNW-A EP250 + EP350 +EP / PUHY EP1050 YSNW-A EP xEP / PUHY EP1100 YSNW-A 2xEP350 + EP / PUHY EP1150 YSNW-A EP xEP / PUHY EP1200 YSNW-A 3xEP / PUHY EP1250 YSNW-A 2xEP400 + EP / 156, PUHY EP1300 YSNW-A EP xEP / PUHY EP1350 YSNW-A 3xEP / V ceně jednotek YSNW je započten propojovací kit: CMY-Y100 VBK Kč pro EP CMY-Y200 VBK Kč pro EP CMY-Y300 VBK Kč pro EP WY série venkovní jednotky vodou chlazené WY R410A chlazení nebo topení Systém Typ venkovní jednotky Chladicí/topný PQHY-P200 YLM-A 22,4 / WY série PQHY-P250 YLM-A 28 / 31, PQHY-P300 YLM-A 33,5 / 37, PQHY-P350 YLM-A 40 / PQHY-P400 YLM-A 45 / PQHY-P400 YSLM-A * 2x P / PQHY-P450 YLM-A 50 / PQHY-P450 YSLM-A * P200 + P / PQHY-P500 YLM-A 56 / PQHY-P500 YSLM-A * 2x P / PQHY-P550 YLM-A 63 / PQHY-P550 YSLM-A * P250 + P / PQHY-P600 YLM-A 69 / 76, PQHY-P600 YSLM-A * 2x P / 76, PQHY-P700 YSLM-A 2x P / PQHY-P750 YSLM-A P400 + P / PQHY-P800 YSLM-A 2x P / PQHY-P850 YSLM-A P450 + P / PQHY-P900 YSHM-A 2x P / V ceně jednotek YSLM je započten propojovací kit: CMY-Y100 VBK Kč pro P CMY-Y200 VBK Kč pro P Jednotky s důrazem na zvýšení účinnosti zařízení EER i COP. Jednotky mají větší půdorysné rozměry. 23

26 6. R2 série Venkovní jednotky současné chlazení a topení Systém Typ venkovní jednotky Chladicí/topný PURY-P200 YNW-A 22,4 / PURY-P250 YNW-A 28 / 31, PURY-P300 YNW-A 33,5 / 37, PURY-P350 YNW-A 40 / PURY-P400 YNW-A 45 / PURY-P400 YSNW-A 2x P / PURY-P450 YNW-A 50 / PURY-P450 YSNW-A P200 + P / PURY-P500 YNW-A 56 / PURY-P500 YSNW-A 2x P / PURY-P550 YNW-A 63 / PURY-P550 YSNW-A P250 + P / PURY-P600 YSNW-A 2x P / 76, PURY-P650 YSNW-A P300 + P / 81, PURY-P700 YSNW-A 2x P / PURY-P750 YSNW-A P350 + P / PURY-P800 YSNW-A 2x P / PURY-P850 YSNW-A P400 + P / PURY-P900 YSNW-A 2x P / PURY-P950 YSNW-A P450 + P / 119, PURY-P1000 YSNW-A 2x P / PURY-P1050 YSNW-A P500 + P / PURY-P1100 YSNW-A 2x P / V ceně jednotek YSNW je započten propojovací kit: CMY-R100 VBK Kč pro P CMY-R100 VBK Kč pro P650 CMY-R200 VBK Kč pro P R2 série Venkovní jednotky Hi-COP současné chlazení a topení Systém Typ venkovní jednotky Chladicí/topný PURY-EP200 YNW-A 22,4 / PURY-EP250 YNW-A 28 / 31, PURY-EP300 YNW-A 33,5 / 37, PURY-EP350 YNW-A 40 / PURY-EP400 YNW-A 45 / PURY-EP400 YSNW-A 2x EP / PURY-EP450 YNW-A 50 / PURY-EP450 YSNW-A EP200 + EP / PURY-EP500 YNW-A 56 / PURY-EP500 YSNW-A 2x EP / PURY-EP550 YNW-A 63 / PURY-EP550 YSNW-A EP250 + EP / PURY-EP600 YSNW-A 2x EP / 76, PURY-EP650 YSNW-A EP300 + EP / 81, PURY-EP700 YSNW-A 2x EP / PURY-EP750 YSNW-A EP350 + EP / PURY-EP800 YSNW-A 2x EP / PURY-EP850 YSNW-A EP400 + EP / PURY-EP900 YSNW-A 2x EP / PURY-EP950 YSNW-A EP450 + EP / 119, PURY-EP1000 YSNW-A 2x EP / PURY-EP1050 YSNW-A EP500 + EP / PURY-EP1100 YSNW-A 2x EP / V ceně jednotek YSNW je započten propojovací kit: CMY-R100 VBK Kč pro EP CMY-R200 VBK Kč pro EP

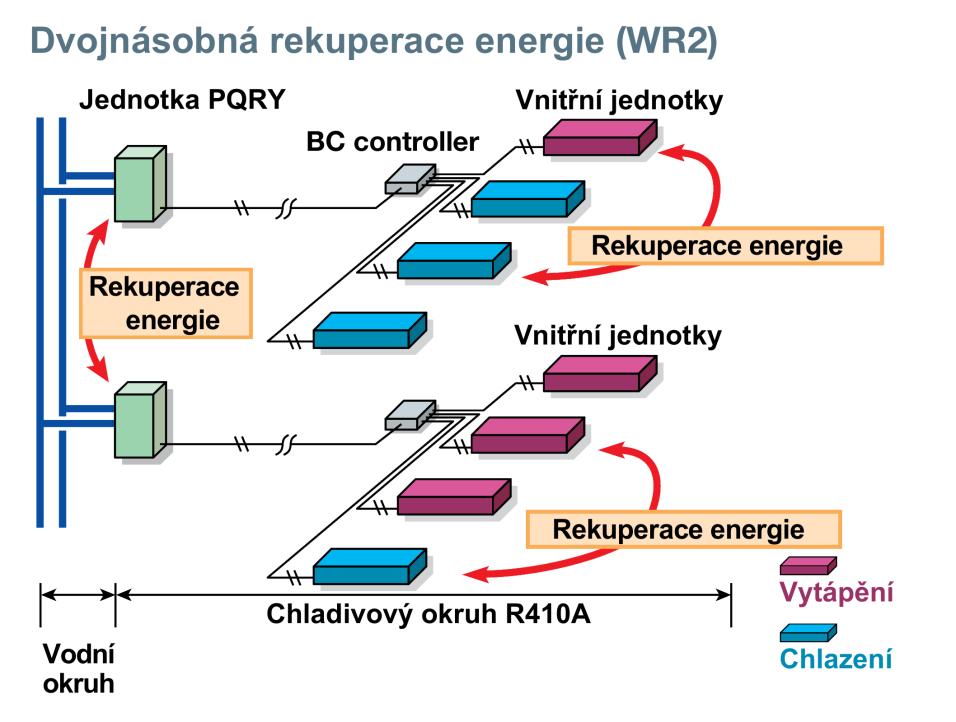

27 8. WR2 série Venkovní jednotky vodou chlazené současné chlazení a topení Systém WR2 série Typ venkovní jednotky Chladicí/topný PQRY-P200 YLM-A 22,4 / PQRY-P250 YLM-A 28 / 31, PQRY-P300 YLM-A 33,5 / 37, PQRY-P350 YLM-A 40 / PQRY-P400 YLM-A 45 / PQRY-P400 YSLM-A 2x P / PQRY-P450 YLM-A 50 / PQRY-P450 YSLM-A P200 + P / PQRY-P500 YLM-A 56 / PQRY-P500 YSLM-A 2x P / PQRY-P550 YLM-A 63 / PQRY-P550 YSLM-A P250 + P / PQRY-P600 YLM-A 69 / 76, PQRY-P600 YSLM-A 2x P / 76, PQRY-P700 YSLM-A 2x P / PQRY-P750 YSLM-A P350 + P / PQRY-P800 YSLM-A 2x P / PQRY-P850 YSLM-A P400 + P / PQRY-P900 YSLM-A 2x P / V ceně setů je započten propojovací kit: CMY-Q100 CBK Kč pro P CMY-Q200 CBK Kč pro P R2 série BC CONTROLLER rozdělovač chladiva Systém Typ Počet portů CMB-P104 V-J CMB-P106 V-J CMB-P108 V-J CMB-P1012 V-J CMB-P1016 V-J PURY-(E)P YNW CMB-P108 V-JA CMB-P1012 V-JA Master PURY-(E)P CMB-P1016 V-JA CMB-P1016 V-KA Master 16 PURY-(E)P CMB-P104 V-KB Slave * CMB-P108 V-KB CMB-PW202 V-J Water Conection box 25 kw 1x chlazení +1 HEX/Booster Pro jednotky PURY-EP YLM-A a PQRY- P YLM-A Slave-Controller nelze použít samostatně. Slouží pouze ke zvýšení počtu přípojů. Do jednoho chladivového okruhu lze připojit až 12 BC-Controllery (1x master, až 11x slave). Proto je možné do jednoho systému připojit až 50 vnitřních jednotek. Na jeden CMB-P104 (108) V-KB je možné připojit maximální celkovou kapacitu vnitřních jednotek P350. Možnosti konfigurace systému viz návrhový software Piping Design Tool. 25

28 10. Venkovní jednotky R410A REPLACE MULTI chlazení nebo topení Systém Typ venkovní jednotky PUHY-RP200 YJM-A 22,4 / 25, PUHY-RP250 YJM-A 28,0 / 31, PUHY-RP300 YJM-A 33,5 / 37, PUHY-RP350 YJM-A 40,0 / 45, PUHY-RP400 YSJM-A Set 45,0 / 50, PUHY-RP450 YSJM-A Set 50,0 / 56, PUHY-RP500 YSJM-A Set 56,0 / 63, PUHY-RP550 YSJM-A Set 63,0 / 69, PUHY-RP600 YSJM-A Set 69,0 / 76, PUHY-RP650 YSJM-A Set 73,0 / 81, PUHY-RP700 YSJM-A Set 80,0 / 88, PUHY-RP750 YSJM-A Set 85,0 / 95, PUHY-RP800 YSJM-A Set 90,0 / 100, PUHY-RP850 YSJM-A Set 96,0 / 108, PUHY-RP900 YSJM-A Set 101,0 / 113, V ceně setů je započten propojovací kit: CMY-RP100 VBK Kč pro RP CMY-RP200 VBK Kč pro RP Venkovní jednotky R410A REPLACE MULTI současné chlazení a topení Systém Typ venkovní jednotky PURY-RP200 YJM-A 22,4 / 25, PURY-RP250 YJM-A 28,0 / 31, PURY-RP300 YJM-A 33,5 / 37,

29 CITY MULTI (VRF) - vnitřní jednotky 13. Jednocestné kazetové jednotky Typ výkon vnitřní jednotky (kw) PMFY- P20 VBM-E 2,2 / 2, PMFY- P25 VBM-E 2,8 / 3, PMFY- P32 VBM-E 3,6 / 4, PMFY- P40 VBM-E 4,5 / 5, Dvoucestné kazetové jednotky Typ výkon vnitřní jednotky (kw) PLFY- P20 VLMD-E 2,2 / 2, PLFY- P25 VLMD-E 2,8 / 3, PLFY- P32 VLMD-E 3,6 / 4, PLFY- P40 VLMD-E 4,5 / 5, PLFY- P50 VLMD-E 5,6 / 6, PLFY- P63 VLMD-E 7,1 / 8, PLFY- P80 VLMD-E 9,0 / 10, PLFY-P100 VLMD-E 11,2 / 12, PLFY-P125 VLMD-E 14,0 / 16, Čtyřcestné kazetové jednotky tichý provoz Rastr 840x840 mm Typ výkon vnitřní jednotky (kw) PLP-6EA PLP-6EALM PLFY- P20 VEM-E 2,2 / 2, PLFY- P25 VEM-E 2,8 / 3, PLFY- P32 VEM-E 3,6 / 4, PLFY- P40 VEM-E 4,5 / 5, PLFY- P50 VEM-E 5,6 / 6, PLFY- P63 VEM-E 7,1 / 8, PLFY- P80 VEM-E 9,0 / 10, PLFY-P100 VEM-E 11,2 / 12, PLFY-P125 VEM-E 14,0 / 16, Kabelový ovladač PAR-33MAA pro PLP-6EA Grill PLP-6EALM již obsahuje IR ovladač PAR-SL100A-E. Grill PLP-6EA je určen pro kabelový ovladač. Příplatek za PLP-6 EAJ cena na vyžádání. Jednotky obsahují čerpadlo kondenzátu s výtlakem 850 mm. 16. Čtyřcestné kazetové jednotky Eurorastr 570x570 mm Typ výkon vnitřní jednotky (kw) SLP-2FA SLP-2FALM PLFY- P15 VFM-E 1,7 / 1, PLFY- P20 VFM-E 2,2 / 2, PLFY- P25 VFM-E 2,8 / 3, PLFY- P32 VFM-E 3,6 / 4, PLFY- P40 VFM-E 4,5 / 5, PLFY- P50 VFM-E 5,6 / 6, Kabelový ovladač PAR-33MAA pro SLP-2FA Rohový panel PAC-SF1ME-E 3D i-see senzor Grill SLP-2FALM již obsahuje IR ovladač PAR-SL100A-E. Grill SLP-2FA je určen pro kabelový ovladač. Jednotky obsahují čerpadlo kondenzátu s výtlakem 850 mm. 27

30 17. Podstropní jednotky Typ výkon vnitřní jednotky (kw) PCFY- P40 VKM-E 4,5 / 5, PCFY- P63 VKM-E 7,1 / 8, PCFY-P100 VKM-E 11,2 / 12, PCFY-P125 VKM-E 14,0 / 16, Nástěnné jednotky Typ výkon vnitřní jednotky (kw) PKFY- P15 VBM-E 1,7 / 1, PKFY- P20 VBM-E 2,2 / 2, PKFY- P25 VBM-E 2,8 / 3, PKFY- P32 VHM-E 3,6 / 4, PKFY- P40 VHM-E 4,5 / 5, PKFY- P50 VHM-E 5,6 / 6, PKFY- P63 VKM-E 7,1 / 8, PKFY-P100 VKM-E 11,2 / 12, LEV-kit pro připojení nástěnných jednotek RAC řady EF a SF Typ výkon propojovacího kitu (kw) PAC-LV11 M-J Potrubní jednotky vysokotlaké (50 až 260 Pa), bez čerpadla kondenzátu, výška 380 mm Typ vnitřní jednotky výkon (kw) PEFY- P40 VMH-E 4,5 / 5, PEFY- P50 VMH-E 5,6 / 6, PEFY- P63 VMH-E 7,1 / 8, PEFY- P71 VMH-E 8,0 / 9, PEFY- P80 VMH-E 9,0 / 10, PEFY-P100 VMH-E 11,2 / 12, PEFY-P125 VMH-E 14,0 / 16, PEFY-P140 VMH-E 16,0 / 18, PEFY-P200 VMHS-E 22,4 / 25, PEFY-P250 VMHS-E 28,0 / 31, PAC-KE04 DM-F čerpadlo kondenzátu pro P40 P PAC-KE05 DM-F čerpadlo kondenzátu pro P200 P250 VMHS vysokotlaké (50 až 220 Pa) 100% přívod čerstvého vzduchu, výška 380 mm Typ výkon vnitřní jednotky (kw) PEFY- P80 VMH-E-F 9,0 / 8, PEFY-P140 VMH-E-F 16,0 / 15, PEFY-P200 VMH-E-F 22,4 / 25, PEFY-P250 VMH-E-F 28,0 / 31,

31 středotlaké (35 až 150 Pa), s čerpadlem kondenzátu, výška 250 mm Typ výkon vnitřní jednotky (kw) PEFY- P20 VMA-E 2,2 / 2, PEFY- P25 VMA-E 2,8 / 3, PEFY- P32 VMA-E 3,6 / 4, PEFY- P40 VMA-E 4,5 / 5, PEFY- P50 VMA-E 5,6 / 6, PEFY- P63 VMA-E 7,1 / 8, PEFY- P71 VMA-E 8,0 / 9, PEFY- P80 VMA-E 9,0 / 10, PEFY-P100 VMA-E 11,2 / 12, PEFY-P125 VMA-E 14,0 / 16, PEFY-P140 VMA-E 16,0 / 18, nízkotlaké (5 až 50 Pa) ploché výška jen 200 mm, s čerpadlem kondenzátu Typ výkon vnitřní jednotky (kw) PEFY-P15 VMS1-E 1,7 / 1, PEFY-P20 VMS1-E 2,2 / 2, PEFY-P25 VMS1-E 2,8 / 3, PEFY-P32 VMS1-E 3,6 / 4, PEFY-P40 VMS1-E 4,5 / 5, PEFY-P50 VMS1-E 5,6 / 6, PEFY-P63 VMS1-E 7,1 / 8, hotelové jednotky tichý provoz 20 db, výška 292 mm, externí kontakt, bez čerpadla kondenzátu, statický tlak 5 Pa Typ výkon vnitřní jednotky (kw) PEFY-P20 VMR-E 2,2 / 2, PEFY-P25 VMR-E 2,8 / 3, PEFY-P32 VMR-E 3,6 / 4, Parapetní jednotky Typ výkon vnitřní jedn. s krytem (kw) PFFY-P20 VLEM-E 2,2 / 2, PFFY-P25 VLEM-E 2,8 / 3, PFFY-P32 VLEM-E 3,6 / 4, PFFY-P40 VLEM-E 4,5 / 5, PFFY-P50 VLEM-E 5,6 / 6, PFFY-P63 VLEM-E 7,1 / 8, Typ vnitřní jednotka bez krytu PFFY-P20 VLRM-E 2,2 / 2, PFFY-P25 VLRM-E 2,8 / 3, PFFY-P32 VLRM-E 3,6 / 4, PFFY-P40 VLRM-E 4,5 / 5, PFFY-P50 VLRM-E 5,6 / 6, PFFY-P63 VLRM-E 7,1 / 8,

32 Typ vnitřní jednotka bez krytu Externí tlak 60 Pa PFFY-P20 VLRMM-E 2,2 / 2, PFFY-P25 VLRMM-E 2,8 / 3, PFFY-P32 VLRMM-E 3,6 / 4, PFFY-P40 VLRMM-E 4,5 / 5, PFFY-P50 VLRMM-E 5,6 / 6, PFFY-P63 VLRMM-E 7,1 / 8, Typ vnitřní jednotka s krytem PFFY-P20 VKM 2,2 / 2, PFFY-P25 VKM 2,8 / 3, PFFY-P32 VKM 3,6 / 4, PFFY-P40 VKM 4,5 / 5, AHU box sada LEV a elektroniky pro připojení k VZT jednotce Typ výkon AHU boxu (kw) PAC-AH125 M-J 14,0 / 16, PAC-AH140 M-J 16,0 / 18, PAC-AH250 M-J 28,0 / 31, PAC-AH500 M-J 56,0 / 63, Jednotky pro ohřev vody Booster a HEX unit výkon Typ vnitřní jednotky (kw) PWFY-P100 VM-E-BU - / 12,5 (až 70 C) PWFY-P140 VM-E-AU 14 / 15,5 (až 45 C) Dveřní clony Rádi Vám zpracujeme nabídku na dodávku dveřních clon začleněných do systémů VRF. 30

33 CITY MULTI (HVRF) - vnitřní jednotky 25. Čtyřcestné kazetové jednotky tichý provoz Rastr 840x840 mm Typ výkon vnitřní jednotky (kw) PLP-6BA PLP-6BALM PLFY- WP32 VBM-E 3,6 / 4, PLFY- WP40 VBM-E 4,5 / 5, PLFY- WP50 VBM-E 5,6 / 6, Příplatek za spouštění filtru Kč bez DPH. 26. Čtyřcestné kazetové jednotky tichý provoz Rastr 570x570 Typ výkon vnitřní jednotky (kw) SLP-2FA SLP-2FALM PLFY WP10 VFM-E 1,2 / 1, PLFY WP15 VFM-E 1,7 / 1, PLFY WP20 VFM-E 2,2 / 2, PLFY WP25 VFM-E 2,8 / 3, PLFY WP32 VFM-E 3,6 / 4, Parapetní jednotka bez krytu Externí tlak 60 Pa Typ vnitřní jednotky výkon (kw) PFFY-WP20 VLRMM-E 2,2 / 2, PFFY-WP25 VLRMM-E 2,8 / 3, PFFY-WP32 VLRMM-E 3,6 / 4, PFFY-WP40 VLRMM-E 4,5 / 5, PFFY-WP50 VLRMM-E 5,6 / 6, Potrubní jednotky středotlaké (35 až 150 Pa), s čerpadlem kondenzátu, výška 250 mm Typ vnitřní jednotky výkon (kw) PEFY- WP20 VMA-E 2,2 / 2, PEFY- WP25 VMA-E 2,8 / 3, PEFY- WP32 VMA-E 3,6 / 4, PEFY- WP40 VMA-E 4,5 / 5, PEFY- WP50 VMA-E 5,6 / 6, PEFY- WP63 VMA-E 7,1 / 8, PEFY- WP71 VMA-E 8,0 / 9, PEFY- WP80 VMA-E 9,0 / 10, PEFY- WP100 VMA-E 11,2 / 12, PEFY- WP125 VMA-E 14,0 / 16, nízkotlaké (5 až 50 Pa) ploché výška jen 200 mm, s čerpadlem kondenzátu Typ vnitřní jednotky výkon (kw) PEFY-WP10 VMS1-E 1,2 / 1,4 na dotaz PEFY-WP15 VMS1-E 1,7 / 1, PEFY-WP20 VMS1-E 2,2 / 2, PEFY-WP25 VMS1-E 2,8 / 3, PEFY-WP32 VMS1-E 3,6 / 4, PEFY-WP40 VMS1-E 4,5 / 5, PEFY-WP50 VMS1-E 5,6 / 6,

34 CITY MULTI (HVRF) - BC controller 29. HVRF BC CONTROLLER R2 série rozdělovač chladiva Typ Počet portů CMB-WP108 V-GA Master CMB-WP1016 V-GA CMB-WP108 V-GB Slave CMB-WP1016 V-GB Slave-Controller nelze použít samostatně. Slouží pouze ke zvýšení počtu přípojů. Možnosti připojení viz strana 205 katalogu nebo návrhový software Piping Design Tool. Nižší hlučnost než vnitřní jednotky s chladivem R410A Přesná klimatizace pro počítačové sály 30. Přesná klimatizace (IT aplikace) Typ vnitřní jednotky PFD-P250 VM-E 28,0 / PFD-P500 VM-E 56,0 / Typ venkovní jednotky PUHY-P250 YNW-A 28,0 / 31, PQHD-P250 YHM-A 28,0 / 31, PUHY-P500 YNW-A 56,0 / 63, x PUHY-P250 YNW-A 56,0 / 63, x PQHD-P250 YHM-A 56,0 / 63,

35 31. Dálková ovládání a řídicí systémy Systém Typ Popis Designové MA kabelové dálkové ovládání PAR-33 MAA-J s podporou funkce 3D I-see senzoru české menu, skupinové ovládání Smart ME kabelové dálkové ovládání (síťové) s dotykovým displejem PAR-U02 MEDA Vícebarevné kabelové dálkové ovládání s Bluetooth (BLU) Výhodné pro hotelové aplikace PAR-CT01 MAA-SB bílé plastové PAR-CT01 MAA-PB černé, hliníkovo-plastové PAR-CT01 MAA-S bílé plastové, bez Bluetooth Základní kabelové dálkové ovládání pro aplikace vzduch / voda PWFY, TČ Zubadan (ohřev vody) PAR-W21 MAA Infračervený ovladač s přijímačem PAR-FA32 MA přijímač PAR-FL32 MA ovladač Infračervený přijímač rohový panel jednotek SLZ-KF a PLFY-Pxx VFM pro gril SLP-2FA PAR-SF9 FA-E Infračervený přijímač rohový panel pro jednotky PLFY-PxxVEM PAR-SA9 FA-E Infračervený přijímač a vysílač pro jednotky PCA-RPxxKAQ a PCFY-PxxVKM PAR-SL94 B-E Externí teplotní čidlo PAC-SE41 TS-E AHC ovladač PAC-IF01 AHC rozšiřující modul pro ovladač PAR-U02 MEDA nebo EW-50 E pro ovládání např. zvlhčovače nebo řízení hodnot vnitřní jednotky pomocí signálu 0-10V

36 typ Popis AT-50B-J Centrální ovladač pro až 50 vnitřních jednotek s dotykovým displejem * EW-50E Centrální ovladač pro 50 jednotek s připojením na PC a internet webové funkce, roční a týdenní časování, alarmy s integrovaným zdrojem * AE-200 E Vizuální centrální ovladač až pro 50 jednotek s možným rozšířením až na 200 komponent s připojením na PC a internet s 10.4 dotykovým displejem s integrovaným zdrojem webové funkce, roční a týdenní časování, alarmy * Multifunkční plně grafický ovládací SW BMS TG-2000 mini Dodáván vč. PC až pro 2000 vnitřních jednotek Ovládání a zobrazení, hlídání energetických špiček, rozpočítávání nákladů Možnost integrace dalších systémů budov (osvětlení, větrání apod.) na vyžádání Transmission Booster (zesilovač M-Netového signálu) PAC-SF46 EPA Převodník pro komunikaci s protokolem LonWorks pro 50 jednotek LMAP04-E Převodník pro komunikaci s protokolem BAC Net BAC-HD150 pro až 50 vnitřních jednotek PAC-YG10HA-E Input / Output adaptér. Poskytuje ovládání přívodu čerstvého vzduchu k jednotce a odstavení v rámci požadavku EPS. Připojuje se k centrálnímu ovladači PI Controller PAC-YG60 MCA-J 4x pulsní vstup (elektroměr, vodoměr, atd)

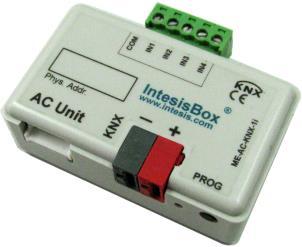

37 AI Controller PAC-YG 63MCA-J analogové vstupy (teploměry, vlhkoměry, atd) DIDO Controller PAC-YG 66DCA-J Rozhraní pro připojení do EIB / KNX ME-AC-KNX 15 * do 15 vnitřních jednotek Rozhraní pro připojení do EIB / KNX ME-AC-KNX 100 * do 100 vnitřních jednotek Rozhraní pro připojení do ModBus ME-AC-MBS-50 * do 50 vnitřních jednotek Rozhraní pro připojení do ModBus ME-AC-MBS-100 * do 100 vnitřních jednotek * Návrh nutné konzultovat se specialistou na řídicí systémy společnosti CS-MTRADE, s.r.o. cena bude stanovena dle tohoto návrhu. Uvedené ceny jsou ceny HW, ceny SW budou oceněny dle konkrétní realizace. 35

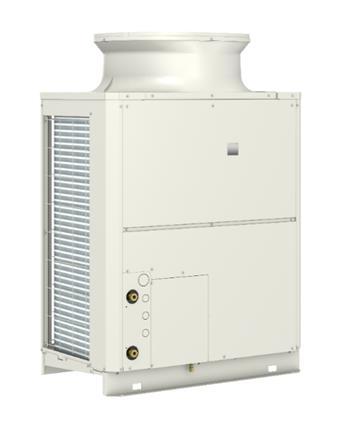

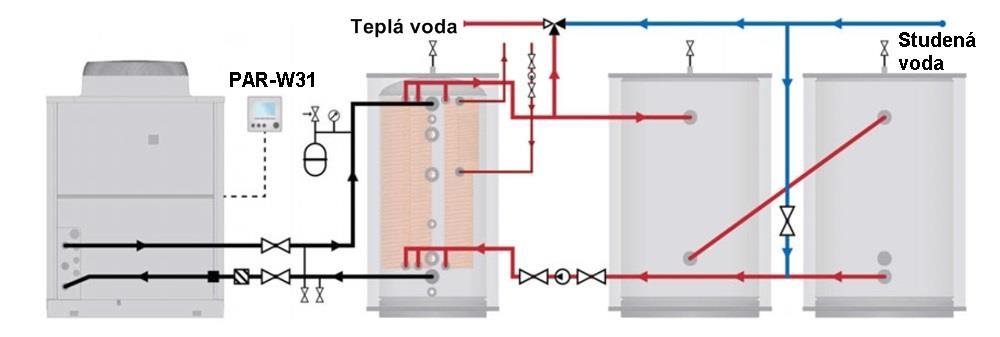

38 QAHV tepelné čerpadlo CO Venkovní jednotka CO 2 - R744 Systém Typ venkovní jednotky QAHV-N560YA-HPB (BS) -- / 40, Kabelové ovládání PAR-W31 MAA Výstupní voda až 90 C COP 3.88 (AT=16 C, WT in=17 C, WT out=65 C) Provozní rozsah -25 C až 43 C, plný výkon do +3 C GWP = 1 Typické zapojení zdroje pro ohřev teplé užitkové vody: 36

39 E-Series - Chiller 1. Venkovní jednotka pro výrobu chladící a topné vody R410 Systém Typ venkovní jednotky EAHV-P900YA 90 / EACV-P900YA 90 / EAHV-P900YA-H -- / EAHV-P900YA-N 90 / EACV-P900YA-N 90 / EAHV-P900YA-H-N -- / EA-01 HK jen pro EAHV-P900YA-N Piping - kit EA-02 HK jen pro EAHV-P900YA-N Piping kit EA-130 FG Mřížka výměníku TW-TH16-E Wat.temp.sensor PAR-W21 MAA-J PAR-W31 MAA-J Regulační rozsah 8 až 90 kw. Lze složit kaskádu až 6-ti těchto jednotek, tj. 540 kw. Výstupní voda chlazení 5 až 25 C, topná voda 30 až 55 C EAHV-P900YA(-N) - EER 3.08 / ESEER 5,46 (EN14511) 37

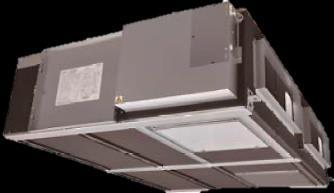

40 LOSSNAY 1. Vzduchotechnické rekuperační jednotky Typ Objemový průtok vzduchu (m 3 /h) LGH 15 RVX-E LGH 25 RVX-E LGH 35 RVX-E LGH 50 RVX-E LGH 65 RVX-E LGH 80 RVX-E LGH 100 RVX-E LGH 150 RVX-E LGH 200 RVX-E PZ-61 DR-E Kabelový ovladač PAC-SA88HA 5-ti pinový konektor pro řízení otáček externím vstupem například z čidla CO 2 připojení do CN17 nebo CN VZT jednotka s vyšší účinností, nutná externí MaR LGH-50RSDC-E Vzduchotechnické rekuperační jednotky výška 500 mm Typ Objemový průtok vzduchu (m 3 /h) LGH 150 RVXT-E LGH 200 RVXT-E LGH 250 RVXT-E PZ-61 DR-E Kabelový ovladač Jednotka přímého výparu pro rekuperační jednotky Lossnay Typ Konfigurace se kterými je možné použít GUG 01SL-E LGH-50RVX - LGH-65RVX / PUHZ-ZRP GUG 02SL-E LGH-80RVX - LGH-100RVX / PUHZ-ZRP50 - ZRP GUG 03SL-E LGH-150RVX LGH-250RVXT / PUHZ-ZRP71-ZRP Jednotky jsou včetně ovladače PZ-01RC 4. Nástěnné větrací rekuperační jednotky Typ Objemový průtok vzduchu VL-50S2-E m 3 /h tahový vypínač VL-50ES2-E m 3 /h bez tahového vypínače VL-100-U5-E m 3 /h tahový vypínač VL-100-EU5-E m 3 /h bez tahového vypínače PZ-02 VLR Bezdrátový ovladač pro VL-100-EU5-E VL-220-CZGV-E m 3 /h

41 JET TOWEL 1. Bezdotykové vysoušeče rukou Typ Barva S ohřevem JT-SB216 JSH2-W-NE s ohřívačem, white JT-SB216 JSH2-H-NE s ohřívačem, dark grey JT-SB216 JSH2-S-NE s ohřívačem, silver Jet Towel Mini JT-MC206 GS-W-E super white Jet Towel Smart JT-S2AP -S-NE s ohřívačem, silver JT-S2AP -W-NE s ohřívačem, white JT-S2A -W-NE bez ohřívače, white ODVLHČOVAČ 2. Odvlhčovač vzduchu Typ Odvlhčovací výkon (l/den) (27 C / 60 %) MJ-E16VX

42 Mr.Slim+ Heat Recovery Hybrid Systém 2 v 1 1. Venkovní jednotky Mr.Slim+ Typ venkovní jednotky PUHZ-FRP71 VHA 230 V 7,1 / 8, Vnitřní klimatizační splitové jednotky Typ vnitřní jednotky Chladící / topný PLA-RP71 EA 7,1 / 8, / PKA-M71 KAL 7,1 / 8, PCA M71 KAQ 7,1 / 8, PCA RP71 HAQ nerez 7,1 / 8, PEAD M71 JA 7,1 / 8, PSA RP71KA 7,1 / 8, Ovladače Designové kabelové dálkové ovládání PAR-33 MAA Infračervené dálkové ovládání PAR-SL94B Vnitřní splitové jednotky ECODAN Typ vnitřní jednotka EHSC-YM9C EHST20C-YM9C EHSC-MEC Provedení Záložní zdroj 9 kw / 400 V, bez zásobníku TeV Záložní zdroj 9 kw / 400 V, nerezový zásobník TeV 200 litrů Bez záložního zdroje, bez zásobníku TeV a bez expanzní nádoby

43 TEPELNÁ ČERPADLA split 1. Venkovní jednotky ZUBADAN Air to Water Typ venkovní jednotky Venkovní jednotky ZUBADAN Air to Water PUHZ-SHW80 YAA 400 V 7,1 / 8, PUHZ-SHW112 YAA 400 V 10,0 / 11, PUHZ-SHW140 YHA 400 V 12,5 / 14, PUHZ-SHW230 YKA 400 V 20,0 / 23, Venkovní jednotky POWER INVERTER Air to Water PUHZ-SW50 VKA 230 V 4,5 / 5, PUHZ-SW75 YAA 400 V 6,6 / 7, PUHZ-SW100 YAA 400 V 9 / PUHZ-SW120 YHA 400 V 12 / PUHZ-SW160 YKA 400 V 16 / PUHZ-SW200 YKA 400 V 20 / Vnitřní splitové jednotky ECODAN se zásobníkem a bez zásobníku Kombinace IU a OU Provedení PUHZ-SW50 EHSD-VM2C ERSD-VM2C EHST20D-VM2C ERST20D-VM2C Záložní zdroj 2 kw, napájení 230 V, bez zásobníku TeV Záložní zdroj 2 kw, napájení 230 V, bez zásobníku TeV, topná / chladící voda Záložní zdroj 2 kw, napájení 230 V, nerezový zásobník TeV 200 litrů Záložní zdroj 2 kw, napájení 230 V, nerezový zásobník TeV 200 litrů reversibilní topná / chladící voda PUHZ-SW75YAA EHSD-YM9CR2 EHST20D-YM9CR2 Záložní zdroj 9 kw, napájení 230 a 400V, bez zásobníku TeV Záložní zdroj 9 kw, napájení 230 a 400V, nerezový zásobník TeV 200 litrů PUHZ-SW75VHA až PUHZ-SW120 + PUHZ-SHW80-SHW140 Záložní zdroj 9 kw, napájení 230 a 400 V, EHSC-YM9C bez zásobníku TeV Bez záložního zdroje, bez zásobníku TeV EHSC-MEC a bez expanzní nádoby, napájení 230 V Záložní zdroj 2 kw, napájení 230 V, ERSC-VM2C bez zásobníku TeV Reversibilní topná / chladící voda Bez záložního zdroje a zásobníku TeV a bez ERSC-MEC expanzní nádoby, napájení 230 V Reversibilní topná / chladící voda Záložní zdroj 9 kw, napájení 230 a 400 V, EHST20C-YM9C nerezový zásobník TeV 200 litrů Záložní zdroj 2 kw, napájení 230 V, ERST20C-VM2C nerezový zásobník TeV 200 litrů Reversibilní topná / chladící voda PUHZ-SW160-SW200 + PUHZ-SHW230 Záložní zdroj 9 kw, napájení 230 a 400 V, EHSE-YM9EC bez zásobníku TeV Bez záložního zdroje, bez zásobníku TeV EHSE-MEC a bez expanzní nádoby Záložní zdroj 9 kw, napájení 230 a 400 V, ERSE-YM9EC bez zásobníku TeV Reversibilní topná / chladící voda Bez záložního zdroje, bez zásobníku TeV ERSE-MEC a bez expanzní nádoby Reversibilní topná / chladící voda

44 3. Příslušenství Označení Popis PAR-WT050R-E Bezdrátový ovladač pro ECODAN PAR-WR051R-E Přijímač pro ovladač PAR-WT050R-E PAC-WF010-E WiFi- interface PAC-TH011-E Příložná teplotní čidla pro topný okruh THW6 a THW7 nebo THW8 a THW PAC-TH011-TK-E Příložné teplotní čidlo pro zásobník TV THW PAC-TH011-HT-E Příložná teplotní čidla pro doplňkový zdroj tepla t max =70 C, THWB1 a THWB PAC-SH50RJ-E Redukce pro kombinaci SW75YAA+EHSD Ø15.88 Ø PAC-SH30RJ-E Redukce pro kombinaci SW75YAA+EHSD Ø9.52 Ø Připojovací rozhraní k systémům tepelných čerpadel ZUBADAN (ATW) Typ vnitřní jednotka PAC-IF032 B-E vč. PAR-W teplotní čidla PAC-IF061 B-E FTC 5 (master controller pro kaskády) PAC-SIF051 FTC4 & FTC5 kaskáda TEPELNÁ ČERPADLA kompakt 5. Venkovní jednotky ZUBADAN kompaktní systém (tepelný výměník chladivo R410A / voda je umístěn přímo ve venkovní jednotce) Typ venkovní jednotka PUHZ-HW112YHA/2 400 V 10,0 / 11, PUHZ-HW140YHA/2 400 V 12,5 / 14, Venkovní jednotky POWER INVERTER kompaktní systém (tepelný výměník chladivo R410A / voda je umístěn přímo ve venkovní jednotce) Typ venkovní jednotka PUHZ-W50 VHA 230 V 4,5 / 5, PUHZ-W85 VHA 230 V 7,5 / 8, Vnitřní jednotky ECODAN se zásobníkem a bez zásobníku Kombinace venkovních a vnitřních jednotek Cena celkem bez DPH (Kč) PUHZ-W50-W112 + PUHZ-HW112-HW140 EHPX-YM9C Záložní zdroj 9 kw / 400 V EHPT20X-YM9C Záložní zdroj 9 kw / 400 V, výměník R410 / voda je v OU nerezový zásobník TeV 200 litrů

45 Typická zapojení tepelných čerpadel Zubadan 43

46 M-série (RAC) Vnitřní jednotky DĚLENÝ CENÍK Nástěnné jednotky včetně IR ovladače MSZ-SF15 VA (pouze pro MXZ) MSZ-SF20 VA (pouze pro MXZ) MSZ-SF25 VE MSZ-SF35 VE MSZ-SF42 VE MSZ-SF50 VE MSZ-GF60 VE MSZ-GF71 VE MSZ-AP15 VF R410 / R MSZ-AP20 VF R410 / R MSZ-AP25 VG R410 / R MSZ-AP35 VG R410 / R MSZ-AP42 VG R410 / R MSZ-AP50 VG R410 / R Premium design W bílá B černá S stříbrná MSZ-EF18 VE2 W/B/S (pouze pro MXZ) MSZ-EF22 VE2 W/B/S (pouze pro MXZ) MSZ-EF25 VE2 W/B/S MSZ-EF35 VE2 W/B/S MSZ-EF42 VE2 W/B/S MSZ-EF50 VE2 W/B/S Deluxe Bílá MSZ-FH25 VE (Deluxe) MSZ-FH35 VE (Deluxe) MSZ-FH50 VE (Deluxe) Diamond V= pearl white, R= ruby red, B= onyx black W natural white MSZ-LN18 VG V/R/B/W R410 / R MSZ-LN25 VG V/R/B/W R410 / R MSZ-LN35 VG V/R/B/W R410 / R MSZ-LN50 VG V/R/B/W R MSZ-LN60 VG V/R/B/W R Parapetní jednotky včetně IR ovladače MFZ-KJ25 VE MFZ-KJ35 VE MFZ-KJ50 VE Jednocestné kazetové jednotky včetně IR ovladače MLZ-KA25 VA / MLZ-KP25 VF MLZ-KA35 VA / MLZ-KP35 VF MLZ-KA50 VA / MLZ-KP50 VF Čtyřcestné kazetové jednotky bez DO SLP-2FA s IR SLP-2FALM SLZ-M15FA SLZ-M25FA SLZ-M35FA SLZ-M50FA SLZ-M60FA

47 Potrubní jednotky bez DO S PAR-33MAA SEZ-KD25 VAQ SEZ-KD35 VAQ SEZ-KD50 VAQ SEZ-KD60 VAQ SEZ-KD71 VAQ Venkovní jednotky Splitové jednotky MUZ-SF25 VE MUZ-SF35 VE MUZ-SF42 VE MUZ-SF50 VE MUZ-GF60 VE MUZ-GF71 VE MUZ-AP25 VG MUZ-AP35 VG MUZ-AP42 VG MUZ-AP50 VG MUZ-EF25 VE MUZ-EF35 VE MUZ-EF42 VE MUZ-EF50 VE MUZ-FH25 VE (Deluxe) MUZ-FH35 VE (Deluxe) MUZ-FH50 VE (Deluxe) MUZ-FH25 VEHZ (Deluxe Hyper heating) MUZ-FH35 VEHZ (Deluxe Hyper heating) MUZ-FH50 VEHZ (Deluxe Hyper heating) MUZ-LN25VG (Diamond) MUZ-LN35VG (Diamond) MUZ-LN50VG (Diamond) MUZ-LN60VG (Diamond) MUZ-LN25VGHZ (Diamond Hyper heating) MUZ-LN35VGHZ (Diamond Hyper heating) MUZ-LN50VGHZ (Diamond Hyper heating) MUFZ-KJ25 VE MUFZ-KJ35 VE MUFZ-KJ50 VE MUFZ-KJ25 VEHZ (Hyper heating) MUFZ-KJ35 VEHZ (Hyper heating) MUFZ-KJ50 VEHZ (Hyper heating)

48 Multisplitové jednotky MXZ-2D33 VA MXZ-2D42 VA MXZ-2D53 VA MXZ-2E53 VAHZ Hyper heating MXZ-3E54 VA MXZ-3E68 VA MXZ-4E72 VA MXZ-4E83 VA MXZ-4E83 VAHZ Hyper heating MXZ-5E102 VA MXZ-6D122 VA PUMY-P112 VKM3 / YKM PUMY-P125 VKM3 / YKM PUMY-P140 VKM3 / YKM PUMY-P200 YKM PAC-MK32 / MK33 BC PAC-MK52 / MK53 BC R410 Multisplitové jednotky MXZ-2F33 VF MXZ-2F42 VF MXZ-2F53 VF MXZ-3F54 VF MXZ-3F68 VF MXZ-4F72 VF R32 Mr. Slim (PAC) Vnitřní jednotky Kazetové jednotky bez dálk. ovl. s infrač. ovl. PLP-6EA PLP-6EALM PLA-RP35 EA R PLA-RP50 EA R PLA-RP60 EA R PLA-RP71 EA R PLA-RP100 EA R PLA-RP125 EA R PLA-RP140 EA R Kazetové jednotky,,high-cop bez dálk. ovl. s infrač. ovl. PLP-6EA PLP-6EALM PLA-ZM35 EA R410 / R PLA-ZM50 EA R410 / R PLA-ZM60 EA R410 / R PLA-ZM71 EA R410 / R PLA-ZM100 EA R410 / R PLA-ZM125 EA R410 / R PLA-ZM140 EA R410 / R Nástěnné jednotky - s ovladačem PAR-SL97A PKA-M35 HAL R410 / R PKA-M50 HAL R410 / R PKA-M60 KAL R410 / R PKA-M71 KAL R410 / R PKA-M100 KAL R410 / R

49 Podstropní jednotky BEZ OVLADAČE PCA-M35 KA R410 / R PCA-M50 KA R410 / R PCA-M60 KA R410 / R PCA-M71 KA R410 / R PCA-M100 KA R410 / R PCA-M125 KA R410 / R PCA-M140 KA R410 / R Podstropní nerezové jednotky BEZ DÁLKOVÉHO OVLÁDÁNÍ PCA-RP71 HAQ R Potrubní jednotky s čerpadlem kondenzátu BEZ DÁLK. OVLÁDÁNÍ PEAD-M35 JA R410 / R PEAD-M50 JA R410 / R PEAD-M60 JA R410 / R PEAD-M71 JA R410 / R PEAD-M100 JA R410 / R PEAD-M125 JA R410 / R PEAD-M140 JA R410 / R Stojanové jednotky - s vestavěným kabelovým ovladačem PSA-RP71 KA R PSA-RP100 KA R PSA-RP125 KA R PSA-RP140 KA R Velké potrubní jednotky BEZ DÁLKOVÉHO OVLÁDÁNÍ PEA-RP200 WKA R PEA-RP250 WKA R Venkovní jednotky Standard Inverter QCHL / QTOP (kw) R410 SUZ-KA25 VA 2,6 / 3,2 kw SUZ-KA35 VA 3,6 / 4,1 kw SUZ-KA50 VA 5,0 / 5,9 kw SUZ-KA60 VA 6,0 / 7,0 kw SUZ-KA71 VA 7,1 / 8,0 kw PUHZ-P100 VKA 230 V 9,4 / 11,2 kw PUHZ-P100 YKA 400 V 9,4 / 11,2 kw PUHZ-P125 VKA 230 V 12,3 / 14,0 kw PUHZ-P125 YKA 400 V 12,3 / 14,0 kw PUHZ-P140 VKA 230 V 13,6 / 16,0 kw PUHZ-P140 YKA 400 V 13,6 / 16,0 kw PUHZ-P200 YKA 400 V 19,0 / 22,4 kw PUHZ-P250 YKA 400 V 22,0 / 27,0 kw Power Inverter QCHL / QTOP (kw) R410 PUHZ-ZRP35 VKA 230 V 3,5 (1,6-4,5) / 4,1 (1,6-4,9) PUHZ-ZRP50 VKA 230 V 5,0 (2,3-5,6) / 6,0 (2,5-7,3) PUHZ-ZRP60 VHA 230 V 6,0 (2,7-6,7) / 7,0 (2,8-8,2) PUHZ-ZRP71 VHA 230 V 7,1 (3,3-8,1) / 8,0 (3,5-10,2) PUHZ-ZRP100 VKA 230 V 10,0 (4,9-11,4) / 11,2 (4,5-14,0) PUHZ-ZRP100 YKA 400 V 10,0 (4,9-11,4) / 11,2 (4,5-14,0) PUHZ-ZRP125 VKA 230 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUHZ-ZRP125 YKA 400 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUHZ-ZRP140 VKA 230 V 14,0 (6,2-15,3) / 16,0 (5,7-18,0) PUHZ-ZRP140 YKA 400 V 14,0 (6,2-15,3) / 16,0 (5,7-18,0)

50 PUHZ-ZRP200 YKA 400 V 20,0 (9,0-22,4) / 22,4 (9,0-25,0) PUHZ-ZRP250 YKA 400 V 25 (11,2-28,0) / 27 (12,5-31,5) Power Inverter QCHL / QTOP (kw) R32 PUZ-ZM35 VKA 230 V 3,6 (1,6-4,5) / 4,1 (1,6-5,2) PUZ-ZM50 VKA 230 V 5,0 (2,3-5,6) / 6,0 (2,5-7,3) PUZ-ZM60 VHA 230 V 6,1 (2,7-6,5) / 7,0 (2,8-8,2) PUZ-ZM71 VHA 230 V 7,1 (3,3-8,1) / 8,0 (3,5-10,2) PUZ-ZM100 VKA 230 V 9,5 (4,9-11,4) / 11,2 (4,5-14,0) PUZ-ZM100 YKA 400 V 9,5 (4,9-11,4) / 11,2 (4,5-14,0) PUZ-ZM125 VKA 230 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUZ-ZM125 YKA 400 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUZ-ZM140 VKA 230 V 13,4 (6,2-15,3) / 16,0 (5,7-18,0) PUZ-ZM140 YKA 400 V 13,4 (6,2-15,3) / 16,0 (5,7-18,0) Zubadan Inverter QCHL / QTOP (kw) R410 PUHZ-SHW80 YAA 400 V 7,1 / 8, PUHZ-SHW112 YAA 400 V 10,0 (4,9-11,4) / 11,2 (4,5-14,0) PUHZ-SHW140 YHA 400 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUHZ-SHW230 YKA 400 V 20,0 (8,8-22,0) / 23,0 (9,0 25,0) Mr:Slim + PUHZ-FRP71 VHA 230 V R410 48

51 AtW tepelná čerpadla vzduch / voda Venkovní jednotky Zubadan Inverter AtW PUHZ-SHW80 YAA 400 V PUHZ-SHW112 YAA 400 V PUHZ-SHW140 YHA 400 V PUHZ-SHW230 YKA 400 V PAC-IF032 B-E (Interface + PAR-W30) PAC-IF061 B-E (Interface + PAR-W30) PAC-SIF051 B-E (Slave controller) Power Inverter AtW PUHZ-SW50 VKA 230 V PUHZ-SW75 YAA 400 V PUHZ-SW100 YAA 400 V PUHZ-SW120 YHA 400 V PUHZ-SW160 YKA 400 V PUHZ-SW200 YKA 400 V Kompaktní systémy - Power Inverter a Zubadan Inverter PUHZ-W50 VHA 230 V PUHZ-W85 VHA 230 V PUHZ-HW112 YHA/2 400 V PUHZ-HW140 YHA/2 400 V Vnitřní jednotky ECODAN - splitové Typ / výbava Záložní zdroj Zásobník TeV Topení Chlazení EHSD-VM2C 2 kw - ano ERSD-VM2C 2 kw - ano ano EHSD-YM9CR2 9 kw - ano EHSC-YM9C 9 kw - ano EHSC-MEC - - ano ERSC-VM2C 2 kw - ano ano ERSC-MEC - - ano ano EHSE-YM9EC 9 kw - ano EHSE-MEC - - ano ERSE-YM9EC 9 kw - ano ano ERSE-MEC - - ano ano EHST20D-VM2C 2 kw 200 litrů ano EHST20D-YM9CR2 9 kw 200 litrů ano ERST20D-VM2C 2 kw 200 litrů ano ano EHST20C-YM9C 9 kw 200 litrů ano ERST20C-VM2C 2 kw 200 litrů ano ano ECODAN kompaktní EHPX-YM9C 9 kw - ano EHPT20X-YM9C 9 kw 200 litrů ano

52 Připojovací rozhraní pro tepelné výměníky VZT PAC-IF012B-E / PAC-IF013B-E Připojovací rozhraní umožňují použití venkovních jednotek Mr.Slim jako zdroje tepla nebo chladu ve větracích jednotkách. Funkce PAC-IF012B-E nastavení výkonu v 8 krocích od 30 % do 100 % pomocí beznapěťových kontaktů 0 10 V / 4 20 ma / 1 5 V / 0 10 kω (platí pouze pro jednotky PUHZ-ZRP a PUHZ-SHW) nastavení provozního režimu pomocí beznapěťového kontaktu zapnutí / vypnutí kompresoru pomocí beznapěťového kontaktu Výstup všech důležitých provozních údajů přes beznapěťový kontakt: provoz porucha (alarm) režim kompresoru odmrazování provozní režim chlazení provozní režim topení Alternativně může být rozhraní PAC-IF012 řízeno na základě teploty zpětného vzduchu. Po zapojení s volitelným dálkovým ovládáním PAR-33 MAA je regulace prováděna dle nastavené požadované teploty. Funkce PAC-IF013B-E nastavení výkonu v 11 krocích (10 a vypnuto ) od 30 % do100 % (od 20 % do 100% při kaskádovém řízení) pomocí beznapěťových kontaktů 0 10 V nebo ModBus protokolu (platí pouze pro jednotky PUHZ-ZRP a PUHZ-SHW) Standardní integrované rozhraní ModBus Slot pro SD kartu pro záznam provozních údajů Kaskádové řízení Jedním signálem lze řídit až šest okruhů. Prostřednictvím automatické rotace jednotek je docílena stejná hodnota provozních hodin jednotlivých jednotek v kaskádě. Při návrhu a instalaci dbejte pokynů uvedených v projekčních podkladech. Technické parametry: PAC-IF012B-E Chladicí výkon min. - max* (kw) 3,6 28,0 Topný výkon min. - max.* (kw) 4,1 31,5 Chladivo R410A Rozměry ovládacího boxu ŠxVxH (mm) 336 x 69 x 278 Hmotnost (kg) 5 Nastavitelný rozsah teplot na dálkovém ovládání ( C) Třída ochrany IP24 Zdroj el. napětí V, fáze, Hz , 1, 50 * V závislosti na zvolené venkovní jednotce Použití připojovacího rozhraní s větracím systémem Přehled venkovních jednotek pro použití s připojovacím rozhraním PAC-IF012B-E / PAC-IF013B-E 1 Připojovací rozhraní PAC IF012/013 6 Sací potrubí 2 VZT jednotka 7 Vedení chladiva (kap.) / vstřikovací potrubí 3 Nadřazená regulace VZT jednotky 8 Teplotní čidlo TH2 - vstřikovacího potrubí 4 Venkovní jednotka Mr.Slim 9 Teplotní čidlo TH1 zpětného vzduchu 5 Tepelný výměník (není součástí dodávky) případně vzduchu v místnosti TH5 teplotní příložné čidlo (součást dodávky) Zubadan Inverter PUHZ-SHW80VHA PUHZ-SHW112VHA PUHZ-SHW112YHA PUHZ-SHW140YHA PUHZ-SHW230YKA Regulace výkonu přes externí signály nebo řízení dle teploty zpětného vzduchu. Power Inverter PUHZ-ZRP35VKA PUHZ-ZRP50VKA PUHZ-ZRP60VHA PUHZ-ZRP71VHA PUHZ-ZRP100YKA PUHZ-ZRP125YKA PUHZ-ZRP140YKA PUHZ-ZRP200YKA PUHZ-ZRP250YKA Regulace výkonu přes externí signály nebo řízení dle teploty zpětného vzduchu. Standard Inverter SUZ-KA35VA SUZ-KA50VA SUZ-KA60VA SUZ-KA71VA PUHZ-P100VHA PUHZ-P100YHA PUHZ-P125VHA PUHZ-P125YHA PUHZ-P140VHA PUHZ-P140YHA PUHZ-P200YHA PUHZ-P250YHA Regulace výkonu pouze dle teploty zpětného vzduchu. 50

53 Poznámky 1/ 09 /

54 Otevřena pobočka společnosti CS-MTRADE s.r.o. v Praze. Jeseniova 2831/ Praha 3 52
