Weber materiály šetrné k životnímu prostředí. Úvod Šetrné materiály Weber.therm klasik Weber.pas aquabalance ETICS weber therm balance

Transkript

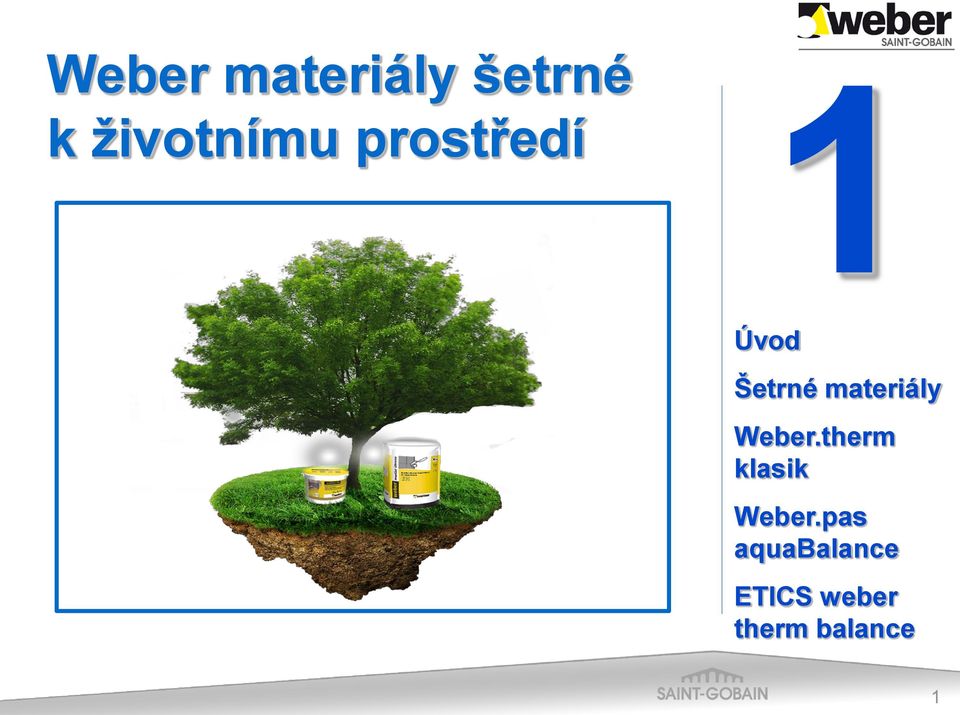

1 Weber materiály šetrné k životnímu prostředí 1 Úvod Šetrné materiály Weber.therm klasik Weber.pas aquabalance ETICS weber therm balance 1

2 WEBER materiály přátelské k životnímu prostředí

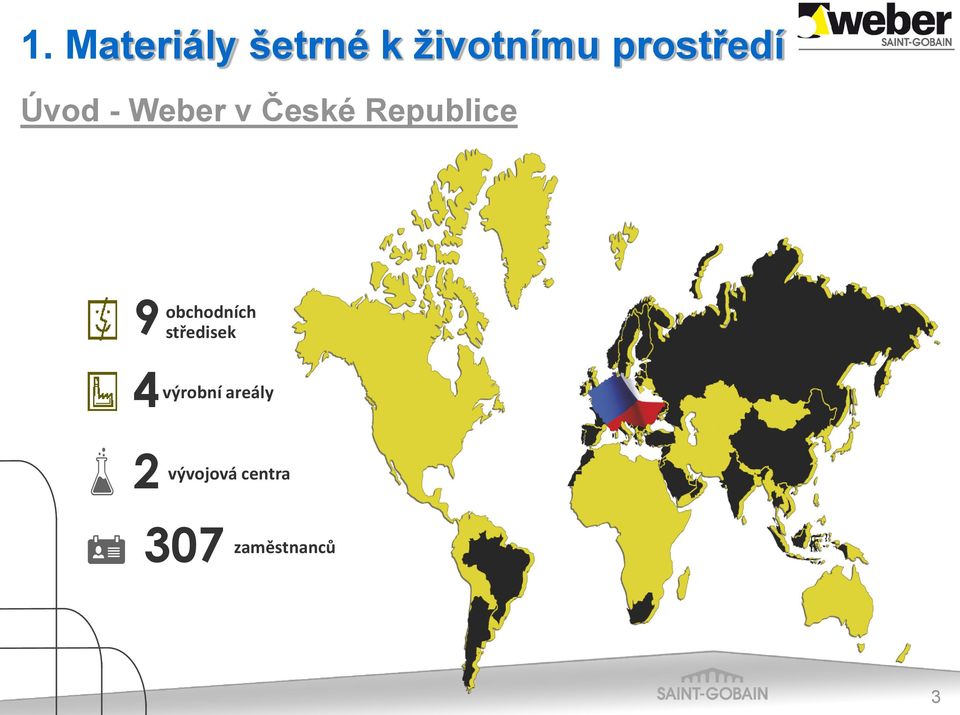

3 1. Materiály šetrné k životnímu prostředí Úvod - Weber v České Republice 9 obchodních středisek 4 výrobní areály 2 vývojová centra 307 zaměstnanců 3

4 1. Materiály šetrné k životnímu prostředí Úvod - Weber aktivity Řešení pro zateplení (ETICS) Řešení pro fasády Řešení obklady a dlažby Řešení pro podlahy Řešení pro interiéry Řešení pro zděné konstrukce Řešení pro sanace a hydroizolace 4

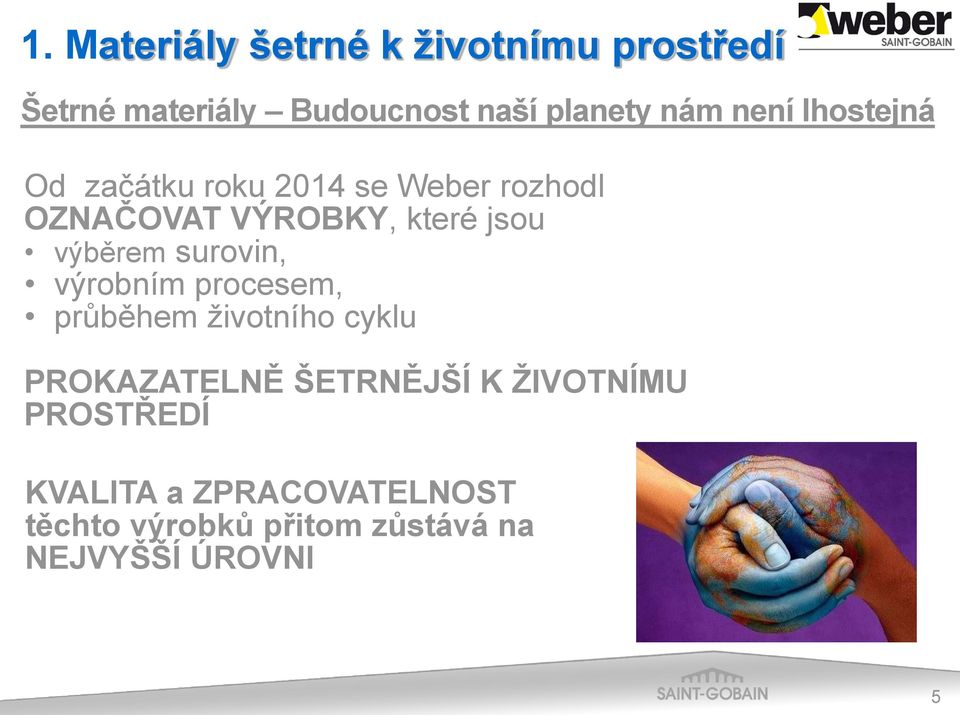

5 1. Materiály šetrné k životnímu prostředí Šetrné materiály Budoucnost naší planety nám není lhostejná Od začátku roku 2014 se Weber rozhodl OZNAČOVAT VÝROBKY, které jsou výběrem surovin, výrobním procesem, průběhem životního cyklu PROKAZATELNĚ ŠETRNĚJŠÍ K ŽIVOTNÍMU PROSTŘEDÍ KVALITA a ZPRACOVATELNOST těchto výrobků přitom zůstává na NEJVYŠŠÍ ÚROVNI 5

6 1. Materiály šetrné k životnímu prostředí Šetrné materiály Budoucnost naší planety nám není lhostejná Takové výrobky lze poznat podle jednoduchých a snadno zapamatovatelný symbolů: VÝROBKY ŠETRNÉ K ŽIVOTNÍMU PROSTŘEDÍ 6

7 1. Materiály šetrné k životnímu prostředí Šetrné materiály Budoucnost naší planety nám není lhostejná Takové výrobky lze poznat podle jednoduchých a snadno zapamatovatelný symbolů: VÝROBKY VÝZNAMNĚ SNIŽUJÍCÍ EMISE CO 2 7

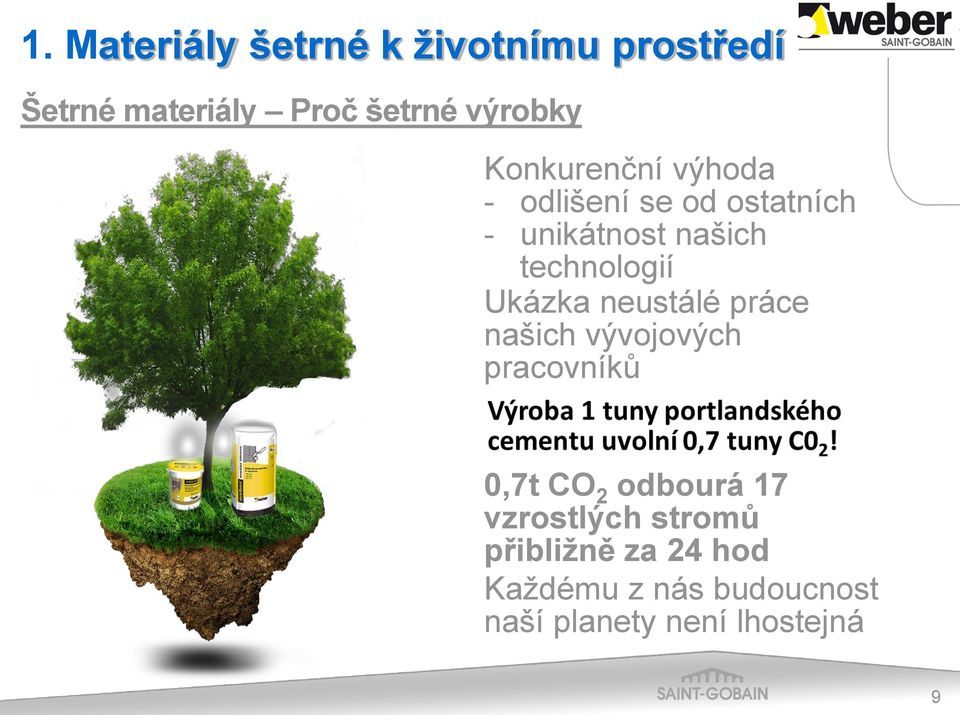

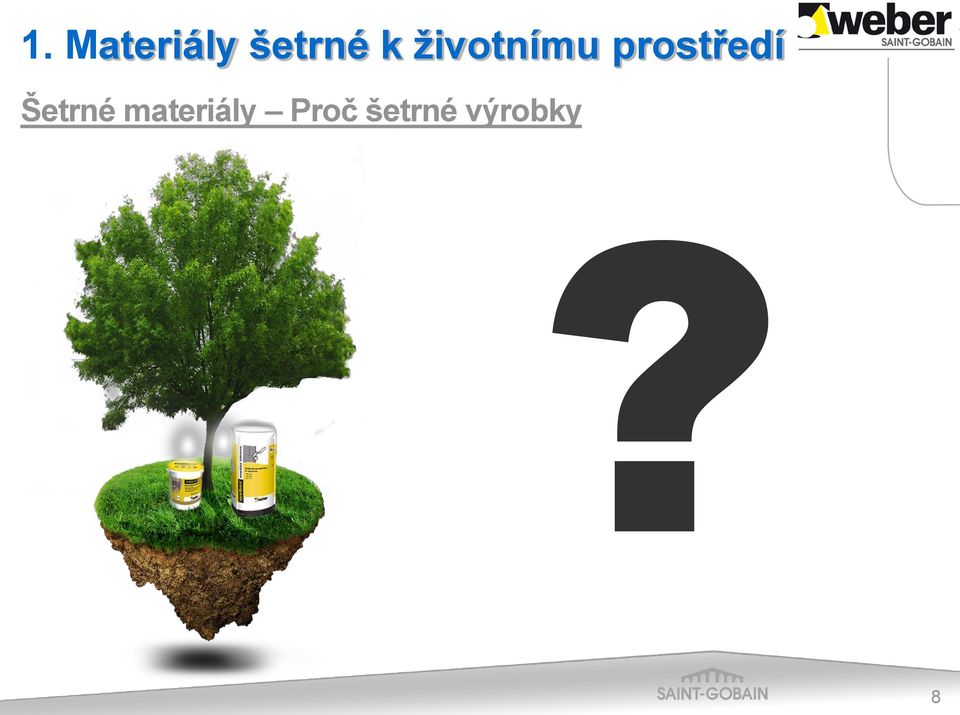

8 1. Materiály šetrné k životnímu prostředí Šetrné materiály Proč šetrné výrobky 8

9 1. Materiály šetrné k životnímu prostředí Šetrné materiály Proč šetrné výrobky Konkurenční výhoda - odlišení se od ostatních - unikátnost našich technologií Ukázka neustálé práce našich vývojových pracovníků 0,7t CO 2 odbourá 17 vzrostlých stromů přibližně za 24 hod Každému z nás budoucnost naší planety není lhostejná 9

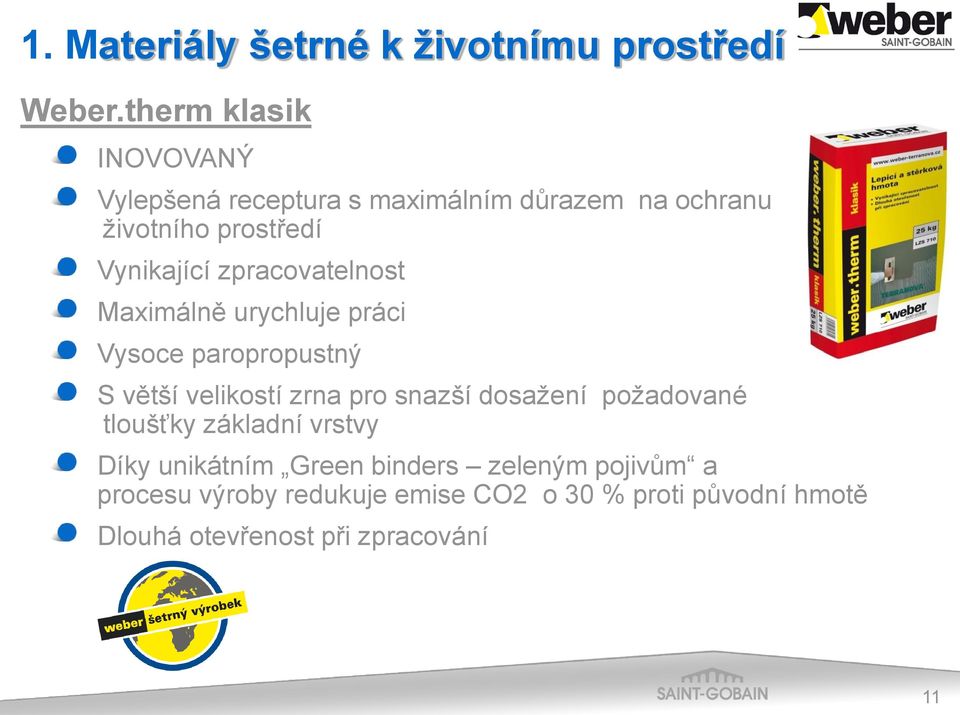

10 1. Materiály šetrné k životnímu prostředí Weber.therm klasik Důkaz že to myslíme vážně weber.therm klasik lepicí a stěrkový tmel Vylepšením receptury došlo k redukci C0 2 o 30%. 10

11 1. Materiály šetrné k životnímu prostředí Weber.therm klasik INOVOVANÝ Vylepšená receptura s maximálním důrazem na ochranu --- životního prostředí Vynikající zpracovatelnost Maximálně urychluje práci Vysoce paropropustný S větší velikostí zrna pro snazší dosažení požadované - --tloušťky základní vrstvy Díky unikátním Green binders zeleným pojivům a -- procesu výroby redukuje emise CO2 o 30 % proti původní hmotě Dlouhá otevřenost při zpracování 11

12 12

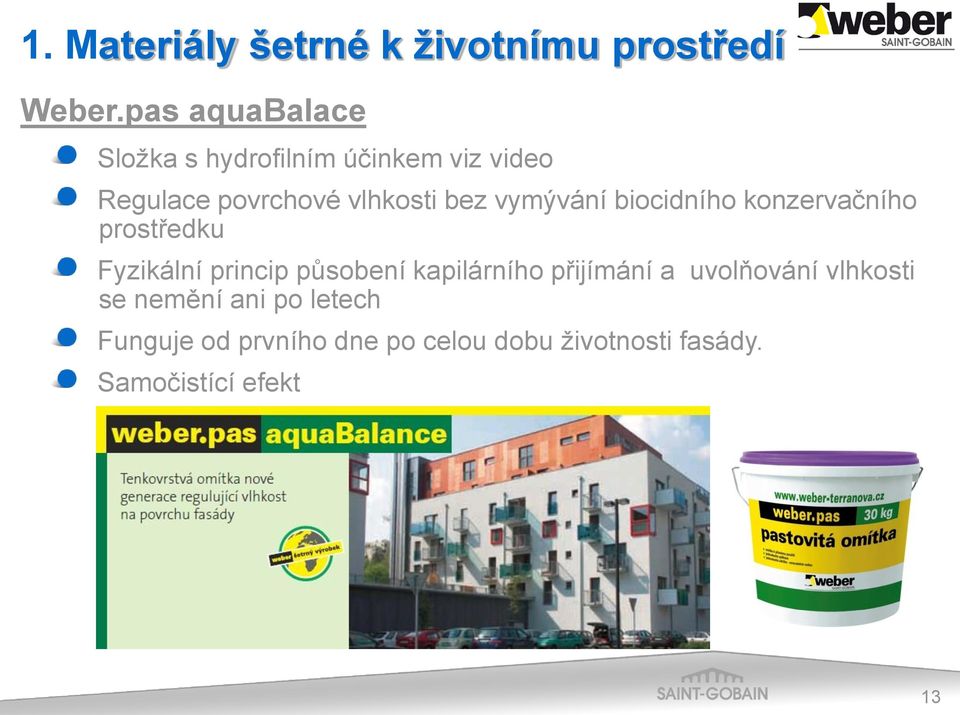

13 1. Materiály šetrné k životnímu prostředí Weber.pas aquabalace Složka s hydrofilním účinkem viz video Regulace povrchové vlhkosti bez vymývání biocidního konzervačního prostředku Fyzikální princip působení kapilárního přijímání a uvolňování vlhkosti se nemění ani po letech Funguje od prvního dne po celou dobu životnosti fasády. Samočistící efekt 13

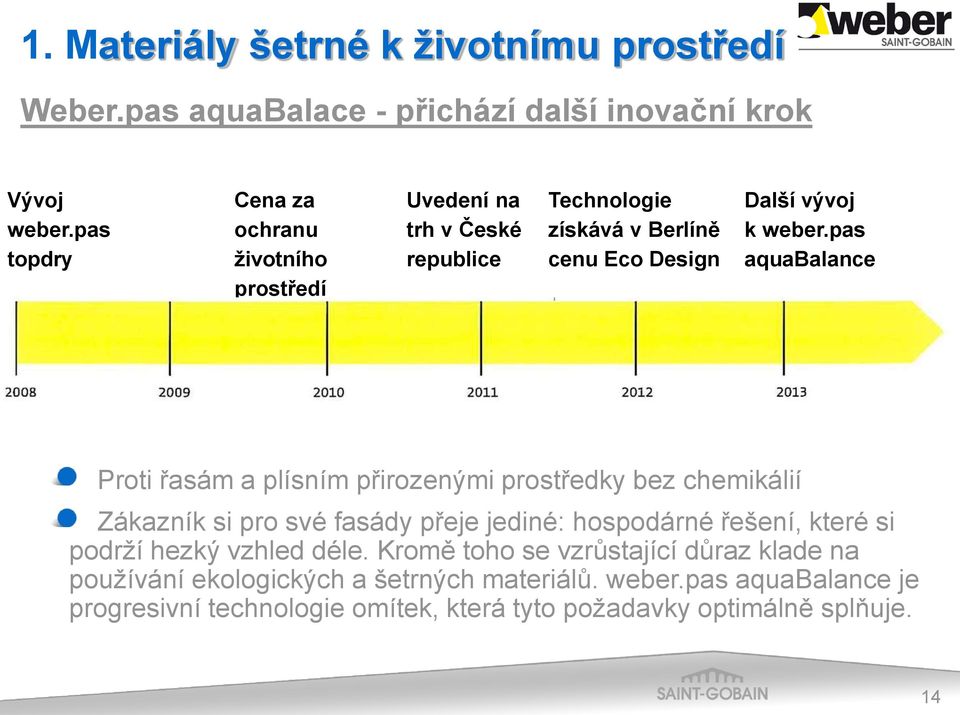

14 1. Materiály šetrné k životnímu prostředí Weber.pas aquabalace - přichází další inovační krok Vývoj weber.pas topdry Cena za ochranu životního prostředí města Vídně Uvedení na trh v České republice Technologie získává v Berlíně cenu Eco Design Další vývoj k weber.pas aquabalance Proti řasám a plísním přirozenými prostředky bez chemikálií Zákazník si pro své fasády přeje jediné: hospodárné řešení, které si podrží hezký vzhled déle. Kromě toho se vzrůstající důraz klade na používání ekologických a šetrných materiálů. weber.pas aquabalance je progresivní technologie omítek, která tyto požadavky optimálně splňuje. 14

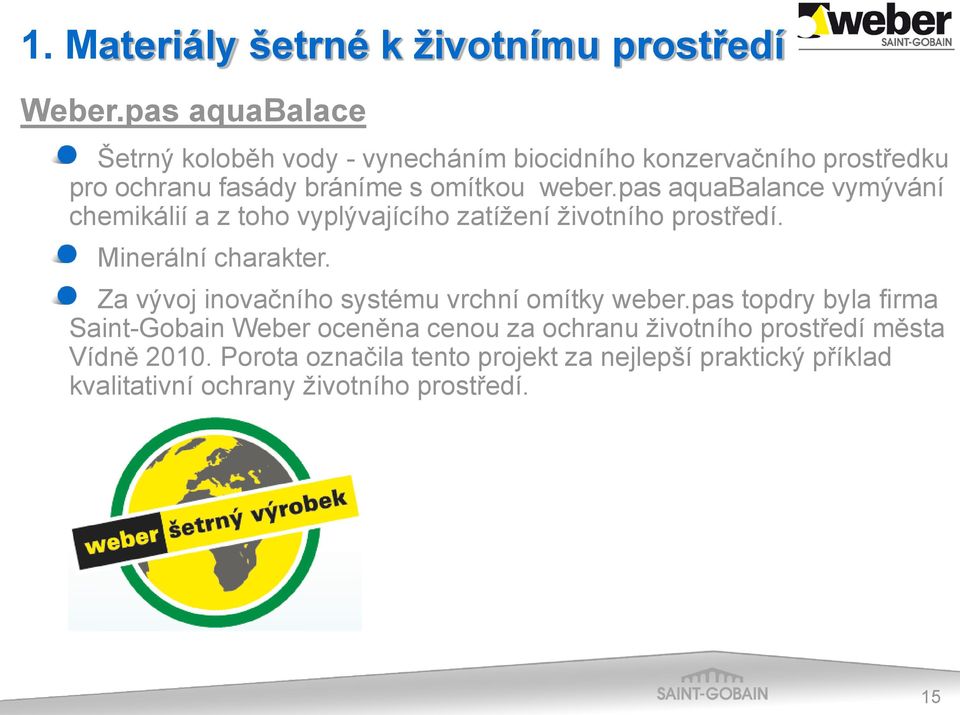

15 1. Materiály šetrné k životnímu prostředí Weber.pas aquabalace Šetrný koloběh vody - vynecháním biocidního konzervačního prostředku pro ochranu fasády bráníme s omítkou weber.pas aquabalance vymývání chemikálií a z toho vyplývajícího zatížení životního prostředí. Minerální charakter. Za vývoj inovačního systému vrchní omítky weber.pas topdry byla firma Saint-Gobain Weber oceněna cenou za ochranu životního prostředí města Vídně Porota označila tento projekt za nejlepší praktický příklad kvalitativní ochrany životního prostředí. 15

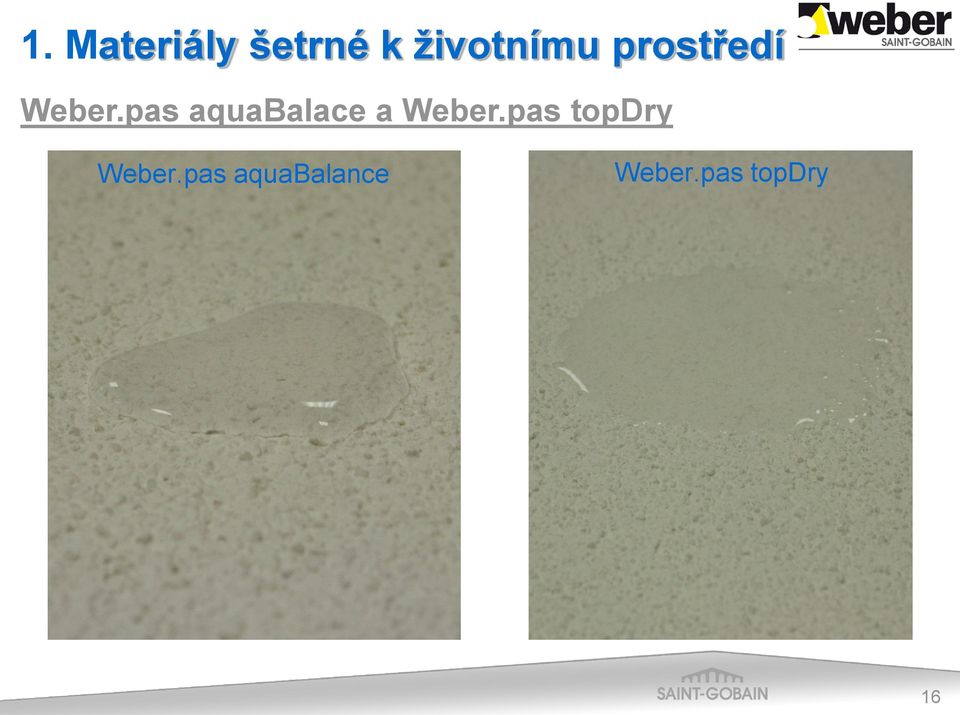

16 1. Materiály šetrné k životnímu prostředí Weber.pas aquabalace a Weber.pas topdry Weber.pas aquabalance Weber.pas topdry 16

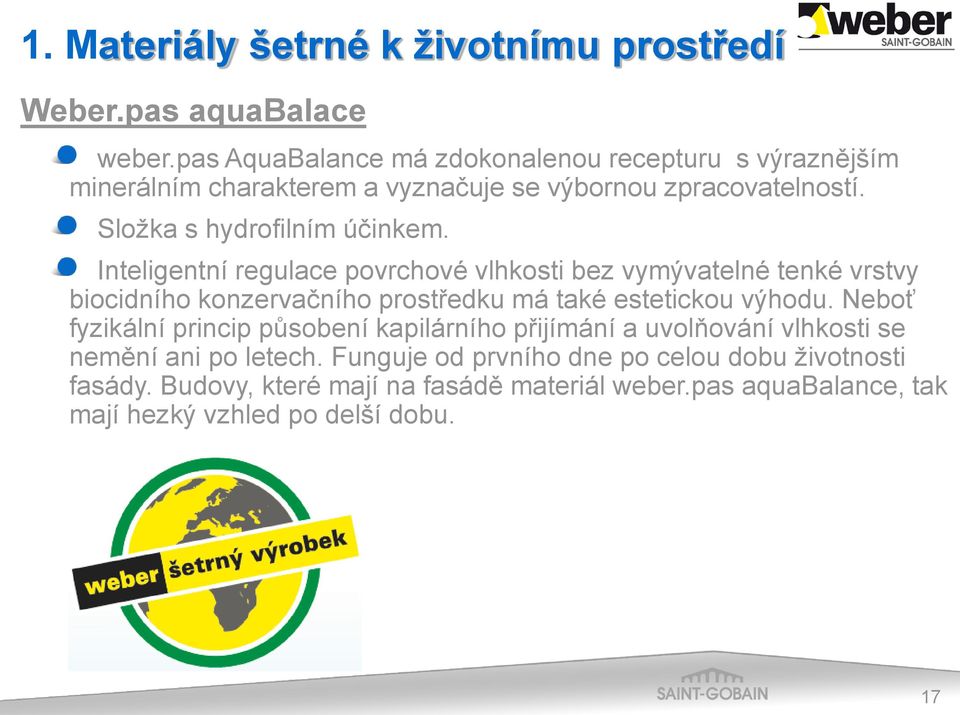

17 1. Materiály šetrné k životnímu prostředí Weber.pas aquabalace weber.pas AquaBalance má zdokonalenou recepturu s výraznějším minerálním charakterem a vyznačuje se výbornou zpracovatelností. Složka s hydrofilním účinkem. Inteligentní regulace povrchové vlhkosti bez vymývatelné tenké vrstvy biocidního konzervačního prostředku má také estetickou výhodu. Neboť fyzikální princip působení kapilárního přijímání a uvolňování vlhkosti se nemění ani po letech. Funguje od prvního dne po celou dobu životnosti fasády. Budovy, které mají na fasádě materiál weber.pas aquabalance, tak mají hezký vzhled po delší dobu. 17

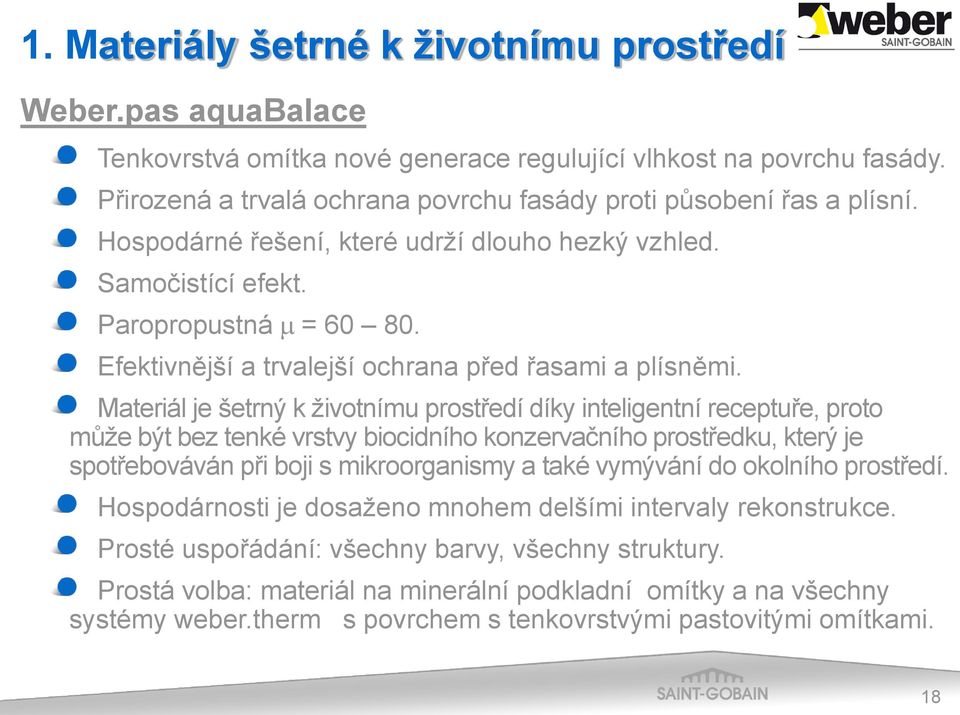

18 1. Materiály šetrné k životnímu prostředí Weber.pas aquabalace Tenkovrstvá omítka nové generace regulující vlhkost na povrchu fasády. Přirozená a trvalá ochrana povrchu fasády proti působení řas a plísní. Hospodárné řešení, které udrží dlouho hezký vzhled. Samočistící efekt. Paropropustná m = Efektivnější a trvalejší ochrana před řasami a plísněmi. Materiál je šetrný k životnímu prostředí díky inteligentní receptuře, proto může být bez tenké vrstvy biocidního konzervačního prostředku, který je spotřebováván při boji s mikroorganismy a také vymývání do okolního prostředí. Hospodárnosti je dosaženo mnohem delšími intervaly rekonstrukce. Prosté uspořádání: všechny barvy, všechny struktury. Prostá volba: materiál na minerální podkladní omítky a na všechny systémy weber.therm s povrchem s tenkovrstvými pastovitými omítkami. 18

19 1. Materiály šetrné k životnímu prostředí ETICS weber therm balance /mineral Vnější tepelně izolační kompozitní systém weber therm balance spojuje unikátní technologie do celku, který klade maximální důraz na ochranu životního prostředí a nejvyšší možné užité vlastnosti, tak aby uživatel pocítil komfort, který přináší. Maximální důraz na ochranu životního prostředí. Systém s národním certifikátem. Vhodný pro rodinné i bytové domy. Pro novostavby i dodatečné zateplení. Možno použít izolant z EPS i MW. Výhodný poměr kvalita/cena. Dlouhá životnost. Vysoká propustnost pro vodní páry (při verzi s izolantem z MW). Tenkovrstvá omítka nové generace regulující vlhkost na povrchu fasády. 19

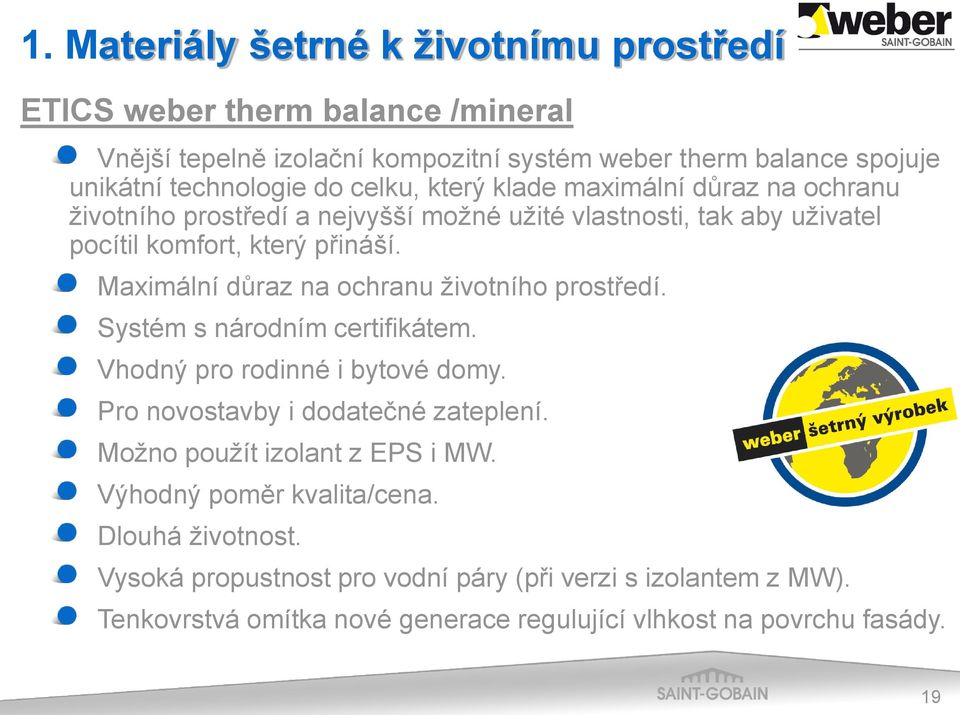

20 1. Materiály šetrné k životnímu prostředí ETICS weber therm balance

21 1. Materiály šetrné k životnímu prostředí ETICS weber therm mineral

22 DĚKUJI ZA POZORNOST divize WEBER Saint-Gobain Construction Products CZ a.s. Radiová 364/3, Praha

23 Co oko na fasádě nevidí, ale mělo by! 2 Úvod Požární požadavky Časté chyby Doporučená tl. izolantů 23

24 2. Co oko na fasádě nevidí, ale mělo by! Úvod - Isover v České Republice 24

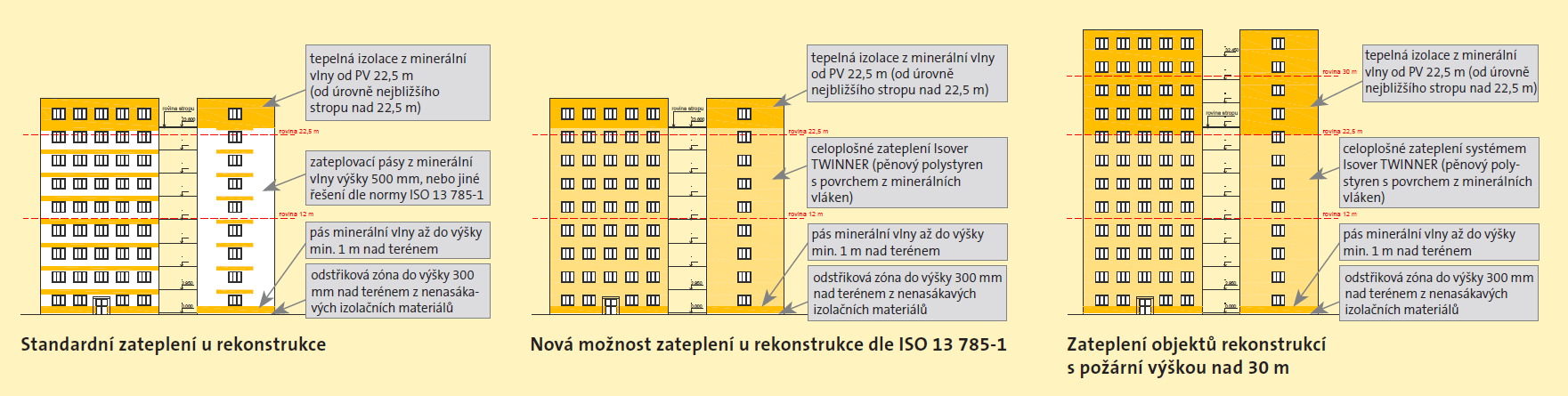

25 2. Co oko na fasádě nevidí, ale mělo by! Požární požadavky požární / zateplovací pásy Při požáru dochází k postupném zahřívání všech konstrukcí, EPS začíná při teplotě nad 80 C sublimovat mizet, proto musíme používat nějaký druh požárního předělu, aby plamen nevstoupil přímo do konstrukce ETICS, alespoň po evakuační dobu 30 minut. Funkcí požárního předělu je zamezení průniku plamene do konstrukce a následné šíření požáru. Požární požadavky chrání každého z nás! 25

26 2. Co oko na fasádě nevidí, ale mělo by! Požární požadavky oblast použití U budov do 12m požární výšky nejsou požadavky na materiály (pozor - střediska, nemocnice,.). Pro vyšší budovy 12+, 30+ jsou závazné požadavky. Rozlišují se zateplovací pásy pro rekonstrukce (500mm) a požární pásy pro novostavby (zdvojení požadavku 500mm + 900mm). Rekonstrukce. 26

27 2. Co oko na fasádě nevidí, ale mělo by! Požární požadavky oblast použití U budov do 12m požární výšky nejsou požadavky na materiály (pozor - střediska, nemocnice,.). Pro vyšší budovy 12+, 30+ jsou závazné požadavky. Rozlišují se zateplovací pásy pro rekonstrukce (500mm) a požární pásy pro novostavby (zdvojení požadavku 500mm + 900mm). Rekonstrukce. Novostavby. 27

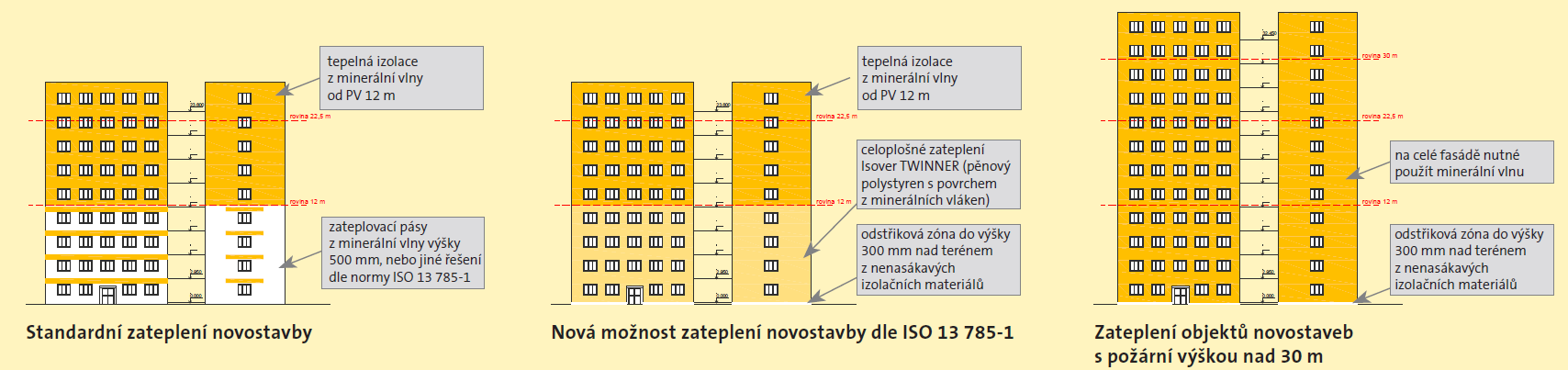

28 2. Co oko na fasádě nevidí, ale mělo by! Požární požadavky inovativní řešení Isover Twinner Kromě pásů jsou dovoleny i další protipožární řešení (např. Twinner). 28

29

30 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby rozdílná barevnost omítky způsobená vlhkostí Střídání materiálů u požárních předělů způsobuje nerovnoměrnou koncentraci vlhkosti těsně před omítkou a může pak způsobit rozdílnou barevnost po letech. Toto můžeme doložit např. výpočtem - graf vlhkosti těsně pod omítkou u vaty a pak u EPS. MW λ= 0,036 µ= 1 EPS λ= 0,031 µ=

31 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby hrbolatost omítky z mnoha vrstev perlinky Střídání materiálů u požárních předělů výrazně zvětšují lokální tloušťku stěrky. Na jednom místě tak může být až 5 síťovin. 31

32 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby hrbolatost omítky díky kotvení přes perlinku Hmoždinka je obvykle kryta perlinkou. Někdy se ale kotví až přes perlinku - pozor na správné provedení. 32

33 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby omezená stabilita, nedostatečné kotvení Nesoudržný podkladní povrch. Nedostatečný počet hmoždinek. Celkově nekvalitní provedení. 33

34 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby nevhodné lepení Nedodržení obecných pravidel lepení. Nerespektování typu izolantu. 34

35 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby neřešená izolace soklu či spodní stavby 35

36 2. Co oko na fasádě nevidí, ale mělo by! Časté chyby tepelné mosty 36

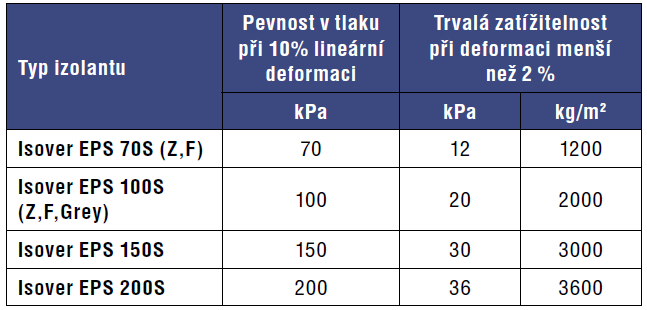

37 2. Co oko na fasádě nevidí, ale mělo by! Doporučené tloušťky izolantů Příklad: Rekonstrukce panelového domu s ŽB panelem tl. 250 mm. Minimum: = 230 mm (240 mm). 37

38 DĚKUJI ZA POZORNOST divize ISOVER Saint-Gobain Construction Products CZ a.s. Počernická 272/96, Praha

39 Netradiční řešení Designových podlah 3 Konvenční řešení Alternativní řešení Povrchové úpravy Ukázky z realizací 39

40 3. Netradiční řešení Designových podlah Konvenční řešení podlahových povrchů Koberce PVC - vinyl Plovoucí podlahoviny Korky, přírodní lina Dřevěné podlahoviny lepeni nelepené Keramické dlažby Epoxidové nátěry a stěrky 40

41 3. Netradiční řešení Designových podlah Alternativní řešení nášlapných ploch - weber.floor 4650 Definice výrobku - barevná, jednosložková samonivelační podlahová hmota na bázi cementu a modifikujících přísad pro moderní designové aplikace v interiéru, třída : CT C25-F7-AR 1,0. Oblast použití: - Materiál pro zhotovení litých cementových podlah v moderních designových interiérech. - Použití v bytové výstavbě při novostavbách či rekonstrukcích. - Použití v administrativní výstavba (obchody, kanceláře, vzorkovny, výstavní prostory ). Co je weber.floor 4650 z hlediska ČSN Vyrovnávací vrstva + nášlapná vrstva zároveň. 41

42 3. Netradiční řešení Designových podlah Alternativní řešení nášlapných ploch - weber.floor 4650 Technická data: Barva 10 odstínů dle vzorníku Minimální tloušťka vrstvy 4 mm Maximální tloušťka vrstvy 15 mm Použití pro interiér ANO Použití pro exteriér NE Spotřeba vody na 25 kg pytel 4,5 4,75 litrů Pevnost v tlaku 25 MPa Pevnost v tahu za ohybu 7 MPa Pochůznost 2 4 hodiny Vlákna NE Zpracovatelnost při 20 C a 65 % RH Do 15 minut Spotřeba materiálu na 1 m 2 1,7 kg / 1 mm Hodnota rozlití pro kruhovou rozlivovou sadu mm (prsten průměr 68 mm výška 35 mm) Balení 25 kg papírový pytel Skladovatelnost 6 měsíců 42

43 3. Netradiční řešení Designových podlah Alternativní řešení nášlapných ploch - požadavky Vyzrálý a suchý podklad - Cementové podklady se zbytkovou vlhkostí maximálně 2,5 %. - Co anhydritový potěr? Z hlediska ČSN nepřípustné. Soudržnost podkladních vrstev - Výsledná přídržnost napenetrovaného podkladu musí být minimálně 1,5 MPa. Rovinnost podkladu - Maximální odchylka na 2 m lati do 3 mm. Přednátěr podkladu - Akrylátový nebo epoxidový s pískovým zásypem. 43

44 3. Netradiční řešení Designových podlah Alternativní řešení nášlapných ploch - skladba Povrchová úprava Speciální vosky nebo epoxidové laky nebo polyuretanové laky weber. floor 4650 Celkem 10 minerálních odstínů Přednátěr: weber. podklad floor 2 x Ředěný vodou v poměru 1 : 3 nebo weber.sys epox podklad se zásypem LOD křemičitého písku V případě potřeby vyrovnání podkladu: weber.floor 4602 Podkladní potěr : Povrchová soudržnost: 1.5 MPa 44

45 3. Netradiční řešení Designových podlah Alternativní řešení nášlapných ploch barevný vzorník weber.floor minerálních odstínů S náhledem zavoskování 45

46 3. Netradiční řešení Designových podlah Povrchové úpravy Transparentní zavoskování v matném provedení - Weber.vosk výplň - Weber.vosk mat Transparentní nátěr PUR lakem v matném provedení - Weber.sys PUR lak 2 3 vrstvy Transparentní nátěr epoxidovým lakem v lesklém nebo pololesklém provedení - Weber.sys epox penetrace rozpouštědlová - Weber.sys epox lak 1 2 vrstvy 46

47 3. Netradiční řešení Designových podlah Povrchové úpravy co očekávat Rovinnost - Výsledná rovinost dle ČSN nepřesáhne 2 mm na dvoumetrové lati Snadná údržba povrchů - Běžné nízkoalkalické mycí prostředky Možnost obnovy povrchové úpravy - Opětovné voskování či lakování Barevně rustikální vzhled - Barevnost je odvislá od způsobu aplikace, zpracování i rukopisu aplikátora 47

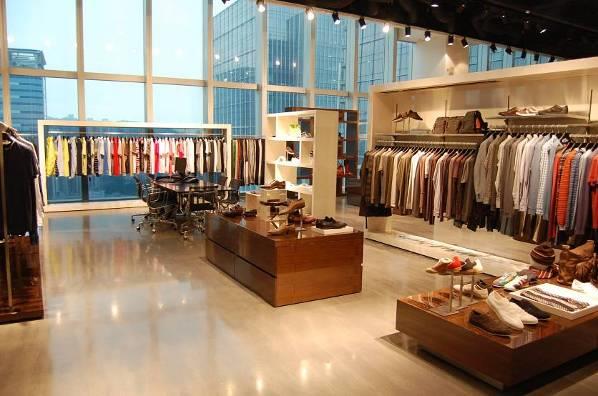

48 3. Netradiční řešení Designových podlah Ukázky z realizací 48

49 3. Netradiční řešení Designových podlah Ukázky z realizací 49

50 3. Netradiční řešení Designových podlah Ukázky z realizací 50

51 3. Netradiční řešení Designových podlah Ukázky z realizací 51

52 3. Netradiční řešení Designových podlah Ukázky z realizací 52

53 3. Netradiční řešení Designových podlah Ukázky z realizací 53

54 3. Netradiční řešení Designových podlah Ukázky z realizací 54

55 3. Netradiční řešení Designových podlah Ukázky z realizací 55

56 DĚKUJI ZA POZORNOST divize WEBER Saint-Gobain Construction Products CZ a.s. Radiová 364/3, Praha

57 Tradiční i netradiční skladby podlahových konstrukcí 4 Podlahy na terénu (NED, PD) Podlahy v mezipatrech Systém StepCross 57

58 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) základní informace Typické tloušťky tepelné izolace: Standardní dům. cca 120 mm NED mm PD mm Standardní teplotní spád (bez podlahového topení): Tp=20 C, terén +8 C spád 12 C Teplotní spád podlahy NED s podlahovým topením: Tp=32 C, terén +8 C spád 24 C nárůst o 100% (nutno tloušťky přiměřeně zvětšit) 58

59 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) vhodné typy izolací Pro zatížené tepelné izolace NED a PD velkých tloušťěk a malým dotvarováním a bez speciálních akustických požadavků se zpravidla používají izolanty EPS s pevností v tlaku min. 100 kpa. 59

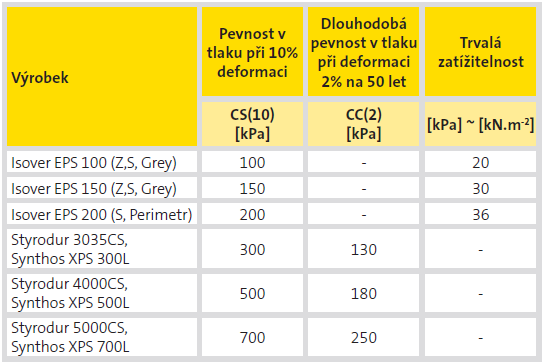

60 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) volba izolace Návrh tepelné izolace tlouštěk až 300mm není složitý. Pro běžná zatížení postačují materiály Isover EPS 100, 150 a 200S. Zatížitelnost typů pro 2% def. je uvedena v příslušných TL. Je třeba zajistit plnoplošné působení tlaku na desky EPS. Diskusní fóra stavebnin apod. obsahují řadu nesmyslů. Podrobné informace pro navrhování naleznete v našem katalogu. 60

61 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) statika, výztuž Roznášecí deska plave na pružném podkladě tj. místo působení a velikost tahu či tlaku se dle nahodilého zatížení může měnit. Staticky se jedná o případ tenké Kirchhoffovy izotropní desky na pružném Winkler-Pasternakově podkladě. Běžné podlahy RD s celkovým zatížením do 7,5kN/m 2 : - Není třeba při běžných rozměrech staticky posuzovat. - Vyhoví ŽB deska tl mm z betonu B 20 s výztuží sítí W4 oka 150/150mm (tl. 50mm) nebo 200/200mm (tl. 60mm). - Větší podlahy bez výztuže vždy staticky posoudit, zejména s nepříznivým poměrem délky a šířky, velkým bodovým zatížením apod. Statické posouzení nutné vždy pro průmyslové podlahy s velkým zatížením. 61

62 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) zátěžové podlahy Zatížení v tomto případě dovoluje použití běžných expandovaných polystyrenů, v případě izolování i pod základovou deskou je nutné použít expandované polystyreny perimetrické, které mají sníženou nasákavost. Výhodou je vysoká pevnost v tlaku a minimální nasákavost. 62

63 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) ukázky chyb, sesedlá podlaha Skladba: - Anhydrit tl. 50mm - Systémová deska PT - EPS 100S 2 x 50mm - Asfaltové pásy - Základová deska Popis problému: - Dosavadní sedání až 7 mm po několika měsících od provedení stále pokračuje. - Popraskaná dlažba přízemí i patra. - Příčina neznámá, emotivní jednání všech zúčastněných. 63

64 4. Tradiční i netradiční skladby podlah Podlahy na terénu (NED, PD) ukázky chyb, sesedlá podlaha Jednoduché a logické příčiny: - Pokládka na přesahy asfaltových pásů. - Systémová deska PT s výstupky zatížení přenáší cca 2% plochy EPS. - Všechny dutiny si postupně sedají. Ověření stlačení EPS 100S: - Deklarovaná únosnost při 2% lin. def. 2000kg/m2 - Skutečná deformace pro tl. 2x50mm max. 1mm - Ověřena deformace i s deskou PT cca 6mm tj. nárůst o 600%. 64

65 4. Tradiční i netradiční skladby podlah Podlahy v mezipatrech volba izolace 65

66 4. Tradiční i netradiční skladby podlah Podlahy v mezipatrech volba izolace 66

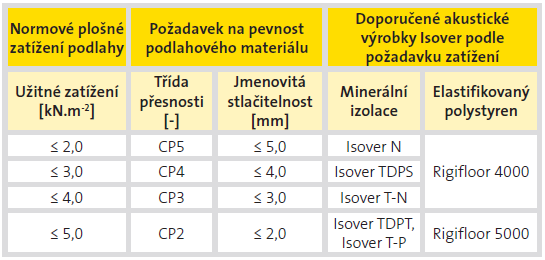

67 4. Tradiční i netradiční skladby podlah Podlahy v mezipatrech těžká plovoucí podlaha Roznášecí vrstva je tvořena vyztuženým betonem, nebo anhydritem. Výhodou jsou dobré akustické parametry vzduchové i kročejové neprůzvučnosti, mechanická odolnost a možnost akumulovat teplo, což je vhodné zejména pro pasivní domy. Nevýhodou potom mokrý proces výroby, vyšší váha a časová náročnost tvrdnutí betonu. 67

68 4. Tradiční i netradiční skladby podlah Podlahy v mezipatrech těžká plovoucí podlaha s vytápením Pro podlahové vytápění lze použít buďto tvarovky z pěnového polystyrenu pro uložení vytápěcích hadů, nebo lokálních úchytek, do kterých se vytápěcí hady nacvakávají. Výhoda EPS tvarovek je lepší kontrolovatelnost uložení vytápění, tepelně izolační funkce a celková jednoduchost. 68

69 4. Tradiční i netradiční skladby podlah Podlahy v mezipatrech lehká plovoucí podlaha Roznášecí vrstva je tvořena deskovou konstrukcí, např. jednou nebo dvěmi deskami OSB, navzájem křížem spojené. Výhodou těchto podlah je nízká hmotnost, rychlost provedení a možnosti menších tlouštěk podlahy. Nevýhodou může být při nesprávném provedení nižší únosnost. 69

70 4. Tradiční i netradiční skladby podlah Systém Isover StepCross základní informace Vychází z původního systému nepochozí půdy Je úsporným řešením při zachování tepelně izolačních, odkladových a zároveň pochozích vlastností půdy. Systém Step Cross využívá pevnosti EPS trámců v kombinaci s tepelnou účinností měkčích desek z minerálních vláken. Dalšími výhodami jsou jednoduchá aplikace bez tepelných mostů, minimální přitížení stropu a cena systému. 70

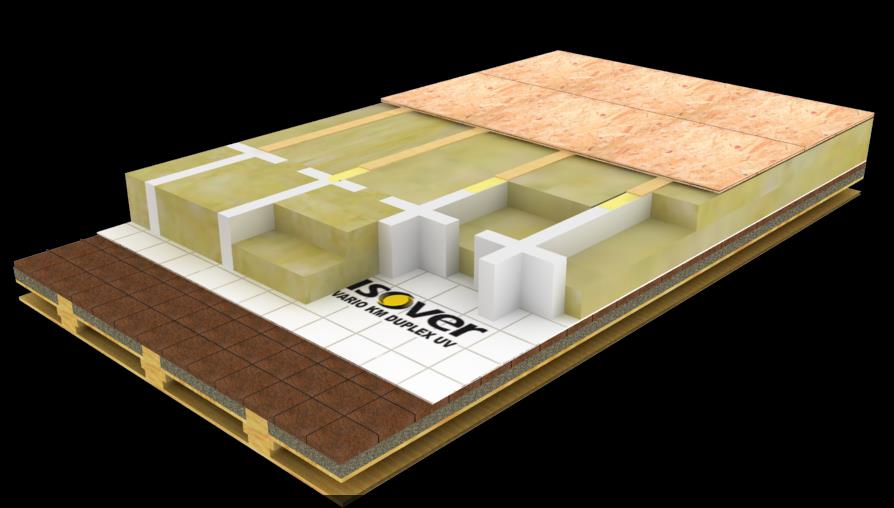

71 4. Tradiční i netradiční skladby podlah Systém Isover StepCross ukázky z montáže 71

72 DĚKUJI ZA POZORNOST divize ISOVER Saint-Gobain Construction Products CZ a.s. Počernická 272/96, Praha

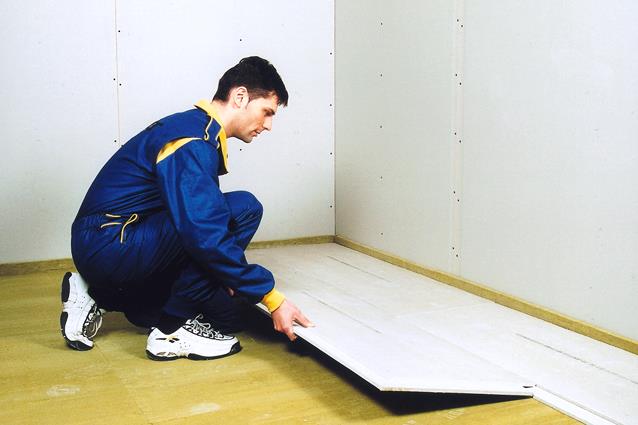

73 Podlahové systémy suchou cestou 5 Podlahy Rigidur Chyby v navrhování Teplovodní topení Nové skladby podlah 73

74 5. Podlahové systémy suchou cestou Proč právě suché podhlahy snadná manipulace podlahový prvek 1,5 x 0,5m suchý proces bez technologických přestávek a bez vlhkosti rychlost ihned pochůzné, po 24 hodinách možno uzavřít podlahovou krytinou jednoduchost důkladná připravenost podkladu řešení tepelné izolace na základové desce pomocí EPS S řešení kročejové izolace v 1.N.P. a výše pomocí dřevovláknitých desek a betonových dlaždic řešení podkladu vyrovnání pomocí samonivelační stěrky nebo podsypu 74

75 Suché sádrovláknité podlahy Rigidur Podlahové dílce Rigidur formátu 500 x 1500 mm Rigidur E 20/25 Podlahový dílec Rigidur E 20, E 25 Rigidur E30 M Podlahový dílec Rigidur 30 MF (s vrstvou minerální izolace) Rig idur E40 P Podlahový dílec Rigidur 40 PS (s vrstvou izolace EPS) Rigidur E30 HF Podlahový dílec Rigidur 30 HF (s vrstvou hobry)

76 Suché sádrovláknité podlahy Rigidur Maximální parametry Výška konstrukce bez podsypu: 20 až 270mm Výška konstrukce včetně podsyspu: 20 až 340 mm Hmotnost: cca 25 kg/m2 Kročejový útlum u dřevěného stropu až 17 db Zatížení: až 2,6 kn/m2

77 Suché sádrovláknité podlahy Rigidur Správné řešení skladby podlahy na základové desce 1) Založení na rovném podkladu 2) Založení na nerovném podkladu

78 Suché sádrovláknité podlahy Rigidur Špatné řešení skladby suché podlahy

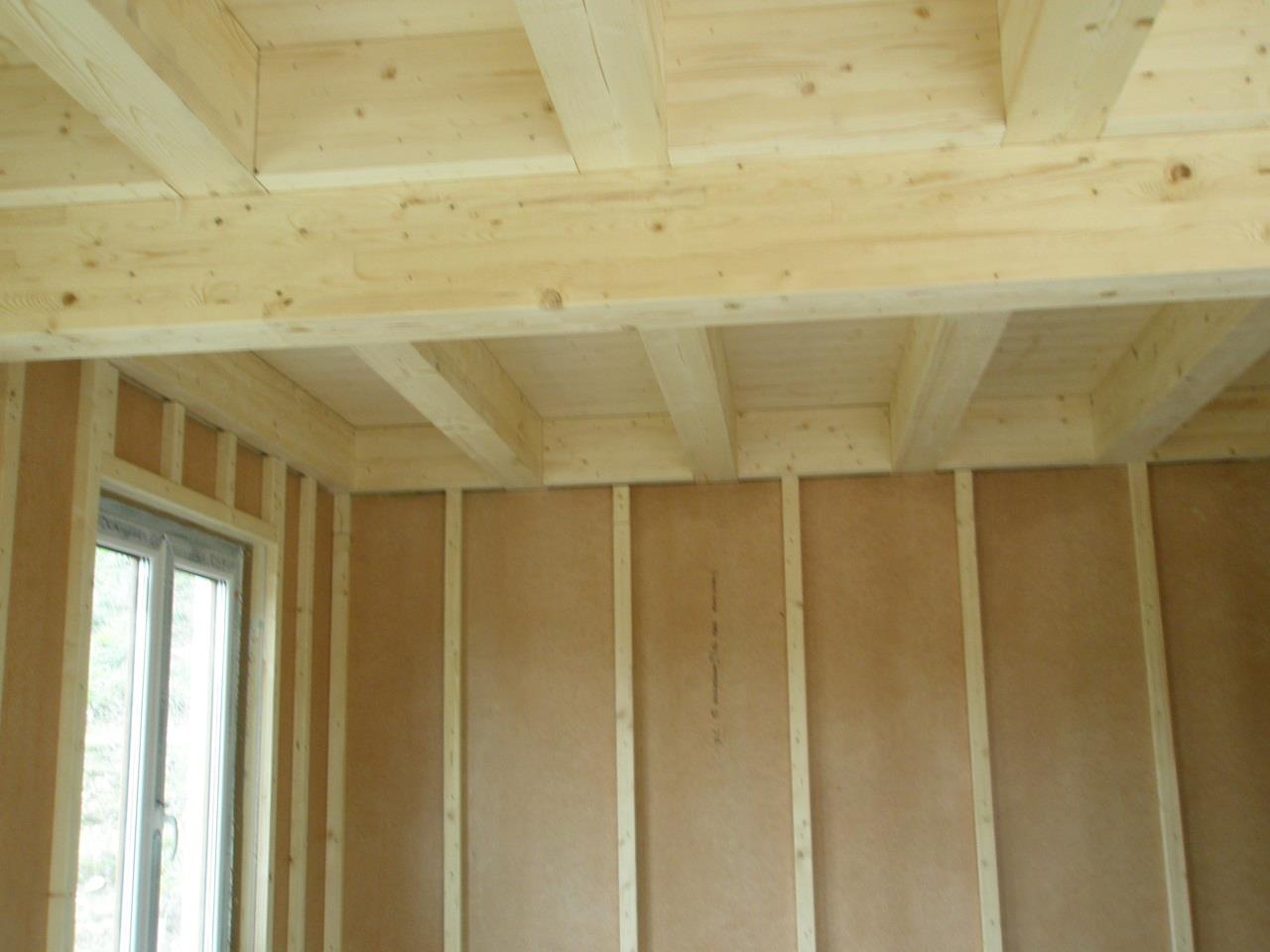

79 Suché sádrovláknité podlahy Rigidur Řešení suché podlahy na dřevěném stropě

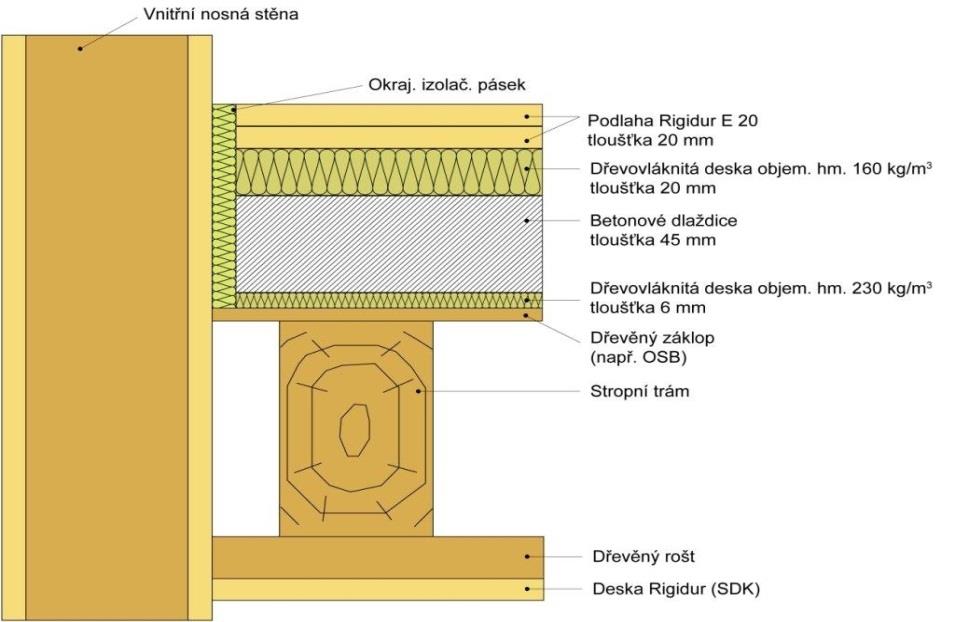

80 Suché sádrovláknité podlahy Rigidur Správné řešení skladby podlahy na dřevěném stropě Řešení pro kročejový útlum s betonovými dlaždicemi 80

81 Suché sádrovláknité podlahy Rigidur Špatné řešení skladby suché podlahy

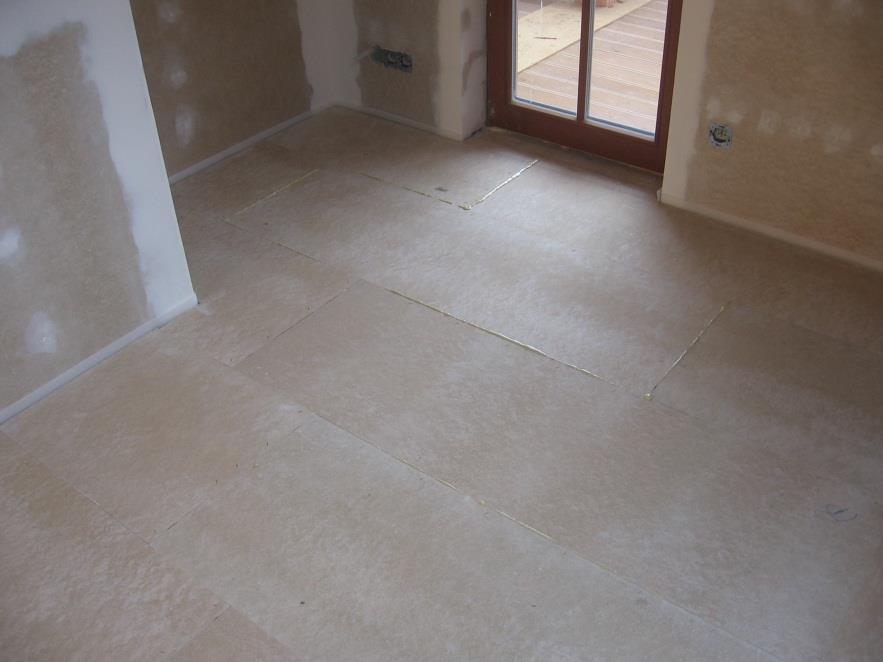

82 Suché sádrovláknité podlahy Rigidur Ukázky z montáže Dřevěný trámový strop kročejový útlum - dřevovláknitá deska+betonová dlaždice+dřevovovláknitá deska

83 Suché sádrovláknité podlahy Rigidur Ukázky z montáže Dřevěný trámový strop kročejový útlum - dřevovláknitá deska+betonová dlaždice+dřevovovláknitá deska

84 Suché sádrovláknité podlahy Rigidur Mechanické zkoušky ČSN EN : Desky na bázi dřeva - Plovoucí podlahy Specifikace užitných vlastností a požadavky (Zkouška soustředěným zatížením) ČSN EN 12431: Tepelněizolační výrobky pro použití ve stavebnictví Stanovení tloušťky izolačních výrobků (Zkouška stlačení pod rovnoměrným zatížením) Kategorie dle ČSN EN A - Obytné plochy a plochy pro domácí činnosti, lůžkové pokoje a čekárny v nemocnicích, ložnice hotelů, kuchyně, toalety B kancelářské plochy C1 školy, kavárny, restaurace, recepce, C2 kostely, divadla, kina, konferenční sály,. C3 muzea, výstavní síně, přístupové plochy ve veřejných bud., hotelech, nemocnicích,. C4 taneční sály, tělocvičny, jeviště, C5 koncertní síně, sportovní haly včetně tribun D D1 plochy v malých obchodech D2 plochy v obchodních domech

85 Suché sádrovláknité podlahy Rigidur Akustikcé zkoušky - měření vzduchové a kročejové neprůzvučnosti Č. Složení konstrukce Vzduchová neprůzvučnost Rigidur E 20 mm 1 Hofatex Therm 40 mm dřevěný strop č. 1 Rigidur E 20 mm Hofaplat Silent 6 mm 2 beton. dlaždice 45 mm Hofafloor 20 mm dřevěný strop č. 1 Rigidur E 20 mm Hofafloor 20 mm 3 beton. dlaždice 45 mm Hofaplat Silent 6 mm dřevěný strop č. 1 Rigidur E 20 mm 4 Hofaplat Natur 2 x 20 mm dřevěný strop č. 1 Rigidur E 20 mm 5 Hofaplat Natur 3 x 20 mm dřevěný strop č. 1 Kročejová neprůzvučnost Zlepšení kročejové neprůzvučnosti R w = 56 db L n,w = 61 db L t,1,w = 10 db R w = 60 db L n,w = 56 db L t,1,w = 15 db R w = 62 db L n,w = 54 db L t,1,w = 17 db R w = 57 db L n,w = 61 db L t,1,w = 10 db R w = 58 db L n,w = 60 db L t,1,w = 11 db

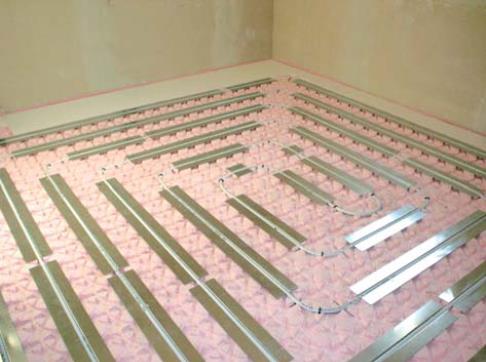

86 Suché sádrovláknité podlahy Rigidur S podlahovým vytápěním Podlahové dílce Rigidur E 25 Podlahové vytápění musí být určené pro skladbu suché podlahy Maximální teplota topného média 50 oc -finální podlaha -Dílec Rigidur E 25 -Roznášecí plech -Plechové žlábky, včetněpotrubí -NH 35-polyst.šablona -PE fólie-ve vyšších podlažích není potřeba -stropní konstrukce

87 Suché sádrovláknité podlahy Rigidur Ukázky z montáže Systém HST Žichlínek

88 Nová konstrukční sádrokartonová deska Normové zařazení: Sádrokartonová deska DFRIEH2 dle ČSN EN 520 Typ D = s kontrolovanou objemovou hmotností Typ F = se zvýšenou pevností jádra při vysokých teplotách Typ R = se zvýšenou pevností Typ E = použití v exteriéru Typ I = tvrdost povrchu Typ H2 = se sníženou absorpcí vody

89 Podlahy z jednotlivých desek Na konci roku 2013 proběhly mechanické i akustické zkoušky pro nové skladby podlah

90 Podlahy z jednotlivých desek

91 Podlahy z jednotlivých desek Mechanické zkoušky Kategorie dle ČSN EN A - Obytné plochy a plochy pro domácí činnosti, lůžkové pokoje a čekárny v nemocnicích, ložnice hotelů, kuchyně, toalety B kancelářské plochy C1 školy, kavárny, restaurace, recepce, C2 kostely, divadla, kina, konferenční sály,. C3 muzea, výstavní síně, přístupové plochy ve veřejných budovách, hotelech, nemocnicích,. C4 taneční sály, tělocvičny, jeviště, C5 koncertní síně, sportovní haly včetně tribun D D1 plochy v malých obchodech D2 plochy v obchodních domech Bližší informace již brzy na 91

92 DĚKUJI ZA POZORNOST divize RIGIPS Saint-Gobain Construction Products CZ a.s. Počernická 272/96, Praha

93 Jak řešit interiérové konstrukce rychle, úsporně a moderně. 6 Akustika Nové skladby Bezpečnostní konstrukce Speciální desky Glasroc 93

94 Proč se akustikou zabýváme? Akustika je druhý nejčastější problém, který lidé řeší po nastěhování do bytu! Máme sice poměrně přísné normy, ale jejich dodržování většinou nikdo nehlídá Začíná velký tlak ze strany konečných spotřebitelů (i úřadů)! Požadavky na vyšší akustický komfort se zvyšují! 94

95 Vznik hluku a jeho šíření Šíření hluku vzduchem Vzduchová neprůzvučnost Šíření hluku konstrukcí Kročejová neprůzvučnost

96 Řešení úrovně hluku Vzduchová neprůzvučnost Měření vzduchové neprůzvučnosti stavebního dílce Měří se útlum a/ bez přenosu vedlejšími cestami (Index laboratorní vzduchové neprůzvučnosti (R w ) b/ s přenosem vedlejšími cestami (Index stavební vzduchové neprůzvučnosti (R w) Cesty přenosu: 1 Přímo 2-4 Navazujícími konstrukcemi 5 Průniky (netěsnostmi) 6 Vedlejšími prostorami R w = R w K 1

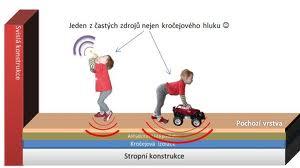

97 Řešení úrovně hluku Kročejová neprůzvučnost Měření kročejové neprůzvučnosti stavebního dílce Měří se úroveň 5 kladiv po 0,5 kg 10 úderů/sec L i (db)

98 Akustické řešení pro celý interiér Akustické stěny Předsazené stěny pro rekonstrukce Podkroví s deklarovanou Rw Podhledy pro zlepšení neprůzvučnosti vzduchové i kročejové 98

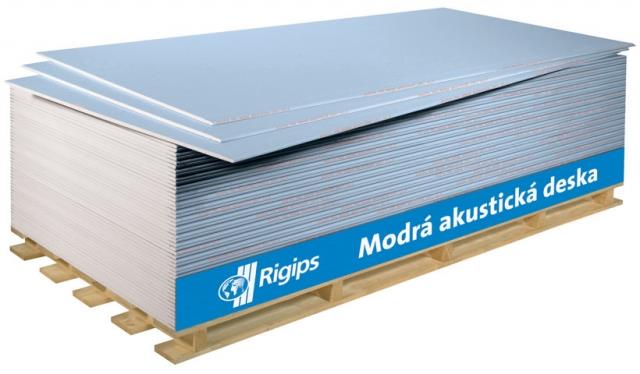

99 Akustické řešení pro celý interiér Proč dosahují konstrukce s Modrou akustickou deskou vyšší vzduchové neprůzvučnosti? Deska má větší objemovou hmotnost! Jádro desky má správně vyladěnou dynamickou tuhost! Díky tomu je schopná lépe pohlcovat vibrace způsobené zvukovými vlnami! 99

100 Akustické řešení stěn Příčky z modrých akustických desek Eliminují obtěžování způsobené hlukem (zvuky) ze sousedství Nízká hmotnost malé přitížení nosné konstrukce Malé tloušťky konstrukcí větší užitná plocha Náhradou za jiný sádrokarton se zlepší vzduchová neprůzvučnost o 1 až 4 db (při zachování ostatních parametrů konstrukce) 100

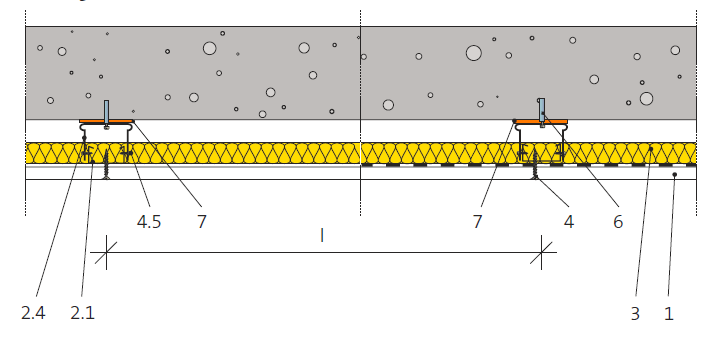

101 Akustické řešení stěn Příčky z modrých akustických desek Příčka 1x CW 75 jednoduše opláštěná MA R w = 49 db Příčka 1x CW 75, dvojnásobně opláštěná MA R w = 56 db Příčka na 2x konstrukci, dvojnásobně opláštěná MA R w = 69 db

102 Akustické řešení stěn Předsazené stěny z modrých akustických desek Ekonomický způsob jak zlepšit vzduchovou neprůzvučnost. Zlepšení až 28 db Minimální tloušťka 55 mm Vhodné i pro byty v panelových domech Původní stěna R w původní stěny R w s předstěnou Δ R w Zděná cihla 150 mm, omítka na jedné straně 52 db 63 db 11 db Zděná Ytong 80 mm, omítka na jedné straně 35 db 63 db 28 db 102

103 Akustické řešení stropů Podhledy z modrých akustických desek Výhodný způsob jak zlepšit vzduchovou neprůzvučnost - nárůst až o 8dB Snížení kročejového hluku bez nutnosti úprav u zdroje hluku až o 13 db + elektrorozvody + odolnost proti vlhkosti Speciální akustické závěsy Konstrukční řešení Rigips výpočet ve spolupráci s akustickými specialisty 103

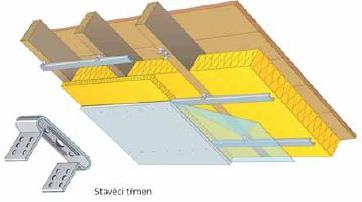

104 Akustické řešení střech Podkroví z modrých akustických desek Splňuje požadavky ČSN na neprůzvučnost obvodových konstrukcí (včetně podkroví) Neprůzvučnost 43 db 55 db R w Opláštění MA 12,5 Záklop Izolace (mm) 43 db 1x MA X db 2x MA X db 2x MA OSB 18 mm

105 Akustické řešení střech Požadavky ČSN ČSN :2010 Hladina akustického tlaku 2 m před fasádou 06:00 22:00 Druh chráněného prostoru db db db Obytné místnosti bytů, pokoje v ubytovnách Pokoje v hotelech a penzionech Nemocniční pokoje (48) ČSN :2010 Hladina akustického tlaku 2 m před fasádou 22:00 06:00 Druh chráněného prostoru db db db Obytné místnosti bytů, pokoje v ubytovnách Pokoje v hotelech a penzionech Nemocniční pokoje (53)

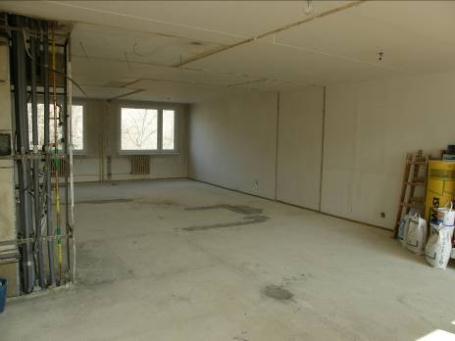

106 Modré akustické desky v praxi Rekonstrukce panelového bytu před rekonstrukcí po rekonstrukci bourání 106

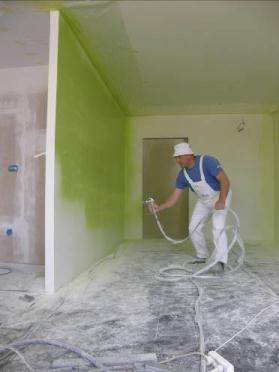

107 Modré akustické desky v praxi Rekonstrukce panelového bytu Výstavba 107

108 Modré akustické desky v praxi Rekonstrukce panelového bytu před rekonstrukcí po rekonstrukci 108

109 Modré akustické desky v praxi Rekonstrukce panelového bytu Reálné měření na stavbě před rekonstrukcí i po Před úpravou Po úpravě Požadavek Konstrukce R w Úprava R w R w Stěna mezi byty Panel 52 db + SDK Předstěna OK 12 MA 61 db 53 db Vnitřní příčka Siporex 33 db Strop mezi byty Panel 44 db SDK příčka SK 12 MA 45 db 42 db + SDK podhled PK 12 MA 57 db 53 db Výsledné hodnoty s rezervou splňují požadavky normy ČSN EN

110 Nejen akustické řešení pro celý interiér + 110

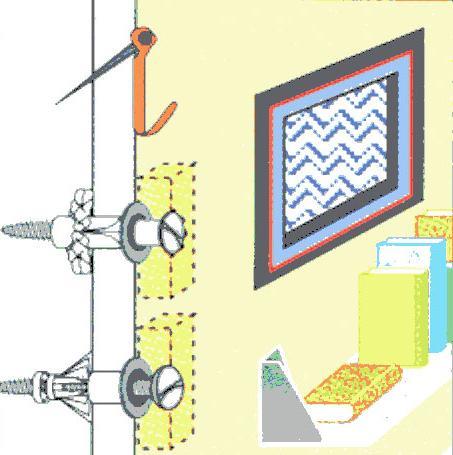

111 Nejen akustické řešení pro celý interiér Kombinace Modrých akustických desek s konstrukčními deskami Takové skladby Vám zajistí: Bezpečnost RS2, RS3 dříve BT2, BT3 Vysokou požární odolnost EI až 120minut Vzduchovou neprůzvučnost až 63dB Možnost přímého kotvení těžkých břemen až 80kg/hmoždinku 111

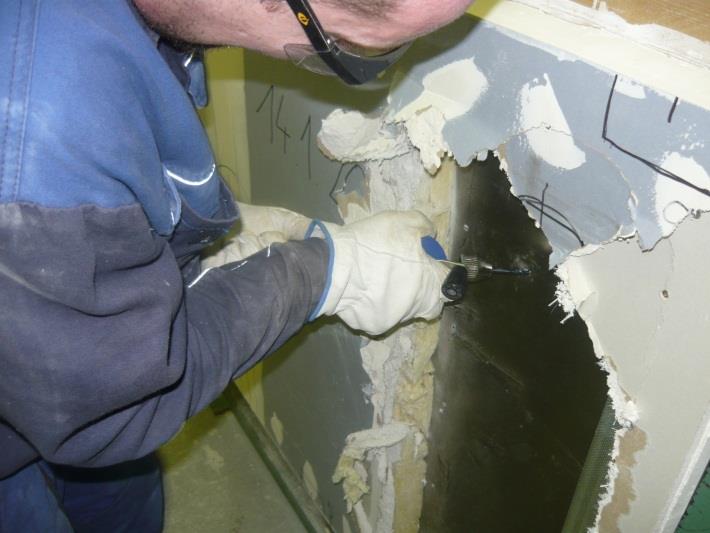

112 Zkouška bezpečnosti konstrukce s kombinovaným opláštěním Zkouška statickým zatížením v místě napojení na okolní konstrukce Rázové zatížení břemenem 50 kg (kyvadlo) Průlomová zkouška 112

113 Požární zkouška konstrukce s deskami Veselí nad Lužnicí 113

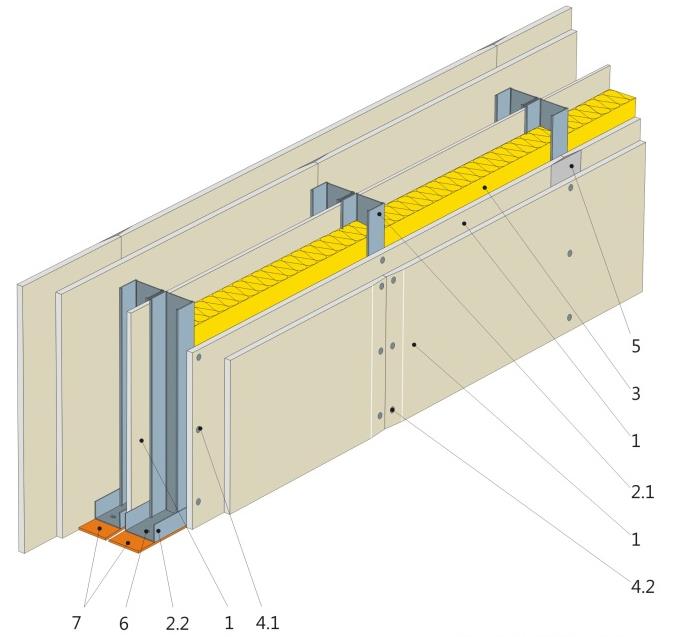

114 Nové skladby bezpečnostních mezibytových stěn Skladba bezpečnostní stěny RS3 (BT3) MA 12,5mm RigiStabil 12,5mm CW50 Plech tloušťky 0,8mm CW50 RigiStabil 12,5mm MA 12,5mm Skladba bezpečnostní stěny RS2 (BT2) MA 12,5mm RigiStabil 12,5mm CW50 RigiStabil 12,5mm CW50 RigiStabil 12,5mm MA 12,5mm R w = 63 db R w = 62 db (měřeno s el. krabičkami zabudovanými z obou stran konstrukce) R w = 63 db R w = 62 db (měřeno s el. krabičkami zabudovanými z obou stran konstrukce) 114

115 Nové skladby bezpečnostních stěn pro trezorové místnosti Skladba bezpečnostní stěny RS3 (BT3) 2x RigiStabil 12,5mm Profily CW50 2x RigiStabil 12,5mm Skladba bezpečnostní předstěny RS3 (BT3) Profily CW/CD 2x RigiStabil 12,5mm (pro RS2 stačí 1x RigiStabil) Profily CD 2s RigiStabil 12,5mm 115

116 Nové skladby bezpečnostních podhledů pro trezorové místnosti Skladba bezpečnostního podhledu RS3 (BT3) Profily UA 2x RigiStabil 12,5mm (pro RS2 stačí 1x RigiStabil) Profily CD 2x RigiStabil 12,5mm 116

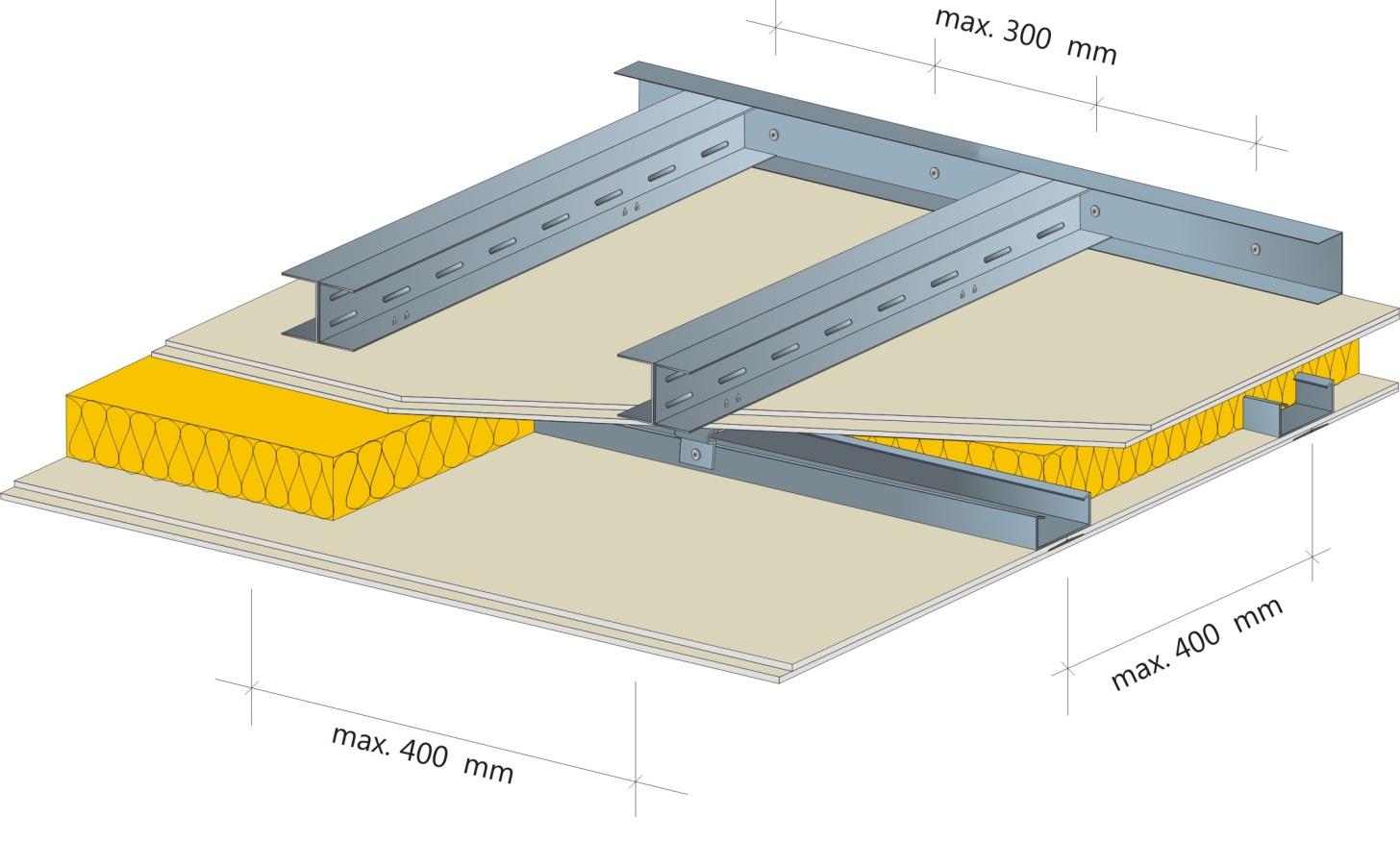

117 Nové skladby bezpečnostních podhledů pro trezorové místnosti Skladba bezpečnostního podhledu RS3 (BT3) Profily UA 2x RigiStabil 12,5mm (pro RS2 stačí 1x RigiStabil) Profily CD 2x RigiStabil 12,5mm 117

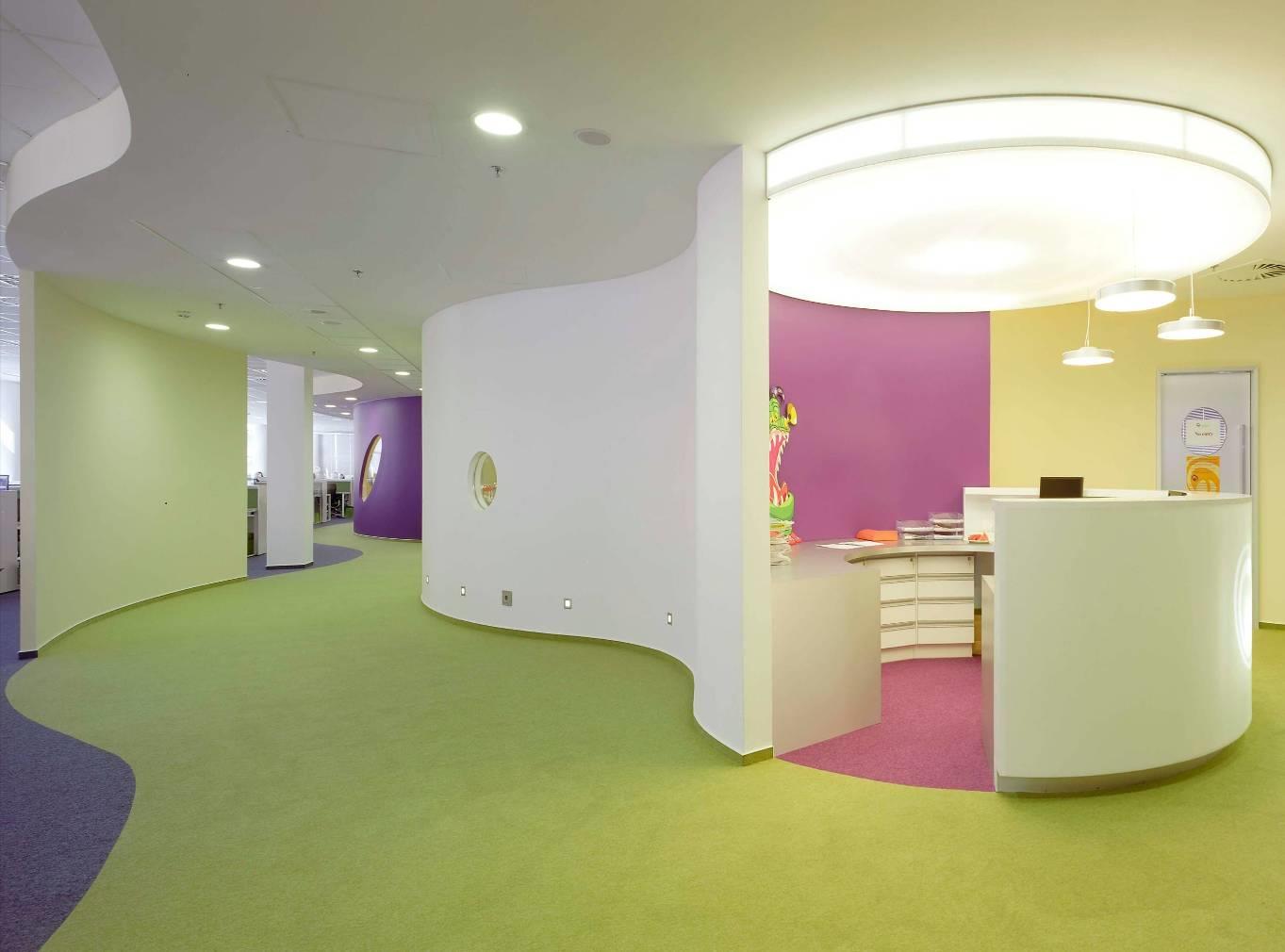

118 Speciální desky Glasroc Glasroc F RIFLEX RIDURIT 118

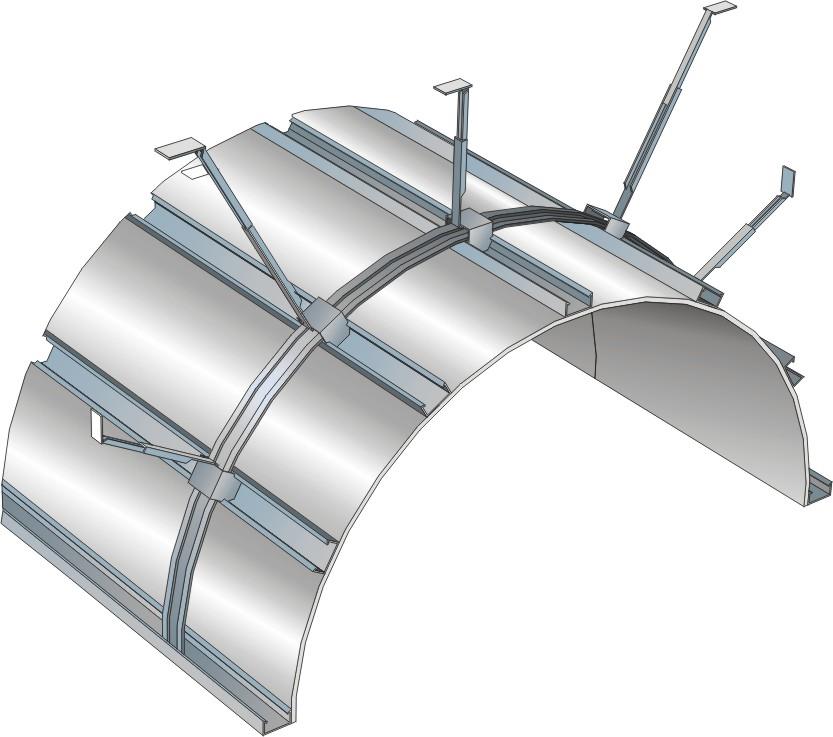

119 Glasroc F Riflex Za sucha ohýbané desky ve svém podélné směru Tloušťka 6 a 10mm dle požadovaného poloměru

120 Glasroc F Riflex v praxi

121 Glasroc F Riflex v praxi

122 Glasroc F Ridurit Speciální desky pro konstrukce s výsokými nároky na požární odolnost Tloušťky 15, 20 a 25mm

123 Glasroc H Vodě a plísním odolná sádrová deska se skelnou výztuží Určená do interiérů s trvalým výskytem vody a/nebo vysoké vzdušné vlhkosti (vlhkost nad 90 % a teplota do 45 C), jako jsou bazény, veřejné sprchy, wellness, sportovní centra, garáže, průmyslové prádelny, kuchyně a velkokapacitní vývařovny,.

124 Glasroc H Světle modrá vodoodpudivá skelná textilie a anorganický povrch speciálně vyvinutý pro obklady a povrchové úpravy s vysokou odolností proti plísním Sádrové jádro impregnované proti vlhkosti a plísním Vyztužené skelnými vlákny Impregnovaná skelná textilie 124

125 Glasroc H Voda je živel, který může potěšit... ve stavbě může být chtěná.. i nechtěná. 125

126 Glasroc H Co to znamená vlhké prostory V každé stavbě je řada míst, kde je třeba se vyrovnat s působením vody či vlhkosti. V oblasti nasazení systémů suché výstavby se jedná zejména o ty části interiéru, které jsou využívány jako sociální zázemí (koupelny, sprchy), prostory pro práce či služby (kuchyně, prádelny, sušárny, garáže), prostory pro sportovní aktivity (posilovny, lázně, welness, bazény) a podobně. 126

127 Glasroc H Klasifikace z hlediska vlhkosti V České Republice není stanovená norma pro provádění konstrukcí ve vlhkém prostředí. Jako jedno z vodítek může posloužit tabulka Třídy expozice z evropské normy ČSN EN ČSN EN Klasifikace ČSN EN A B C Prostředí Vlhkost do 70%, teplota do 25 o Vlhkost do 90%, teplota do 30 o Vlhkost přes 90%, + kondenzace Příklad Obytné místnosti, kanceláře. Domácí sanitární prostory (WC, sušárny) - bez ostřiku vodou Domácí sanitární prostory (koupelny, sprchy) - s ostřikováním vodou Sprchy a koupelny v hotelech, kuchyně restaurací a hotelů, garáže Stěny a podhledy u bazénů. Kolektivní sprchy ve školách a sportovních šatnách, Prostory pro výrobu potravin. Chemický a farmaceutický průmysl - některé laboratoře. Chladírny. Průmyslové prádelny. D Přísnější než výše Průmyslové kuchyně či v nemocnicích - s vysokotlakým čištěním, prostory myček aut,

128 Glasroc H Vysoká odolnost proti vodě a extrémní vzdušné vlhkosti Třída absorpce vody H1 (objemová nasákavost do 5 %) Odolnost proti plísním Díky absenci organických látek (papír, škrob) jsou zcela netečné k biologickým škůdcům Nehořlavost Deska třídy reakce na oheň: A1 Požární odolnost příček až EI 90, stropů až REI

129 Glasroc H Deska připravená pro obklady Pod obklad: - stačí jednoplášť bez redukce stojin - není nutná penetrace - spáry se nemusí tmelit Rychlá a jednoduchá montáž Pravidla montáže shodná s pravidly pro SDK Opracování běžným nářadím pro SDK Spáry se standardním způsobem tmelí Nízká hmotnost desky Při své hmotnosti 10,5 kg/m 2 jsou příjemné na manipulaci. 129

130 Glasroc H Jednoduchá povrchová úprava Ideální příprava povrchu před malováním je celoplošné přestěrkování tmelem ProMix Hydro v kvalitě Q3 (max. vrstva 1 mm). Ohebnost za sucha Desky je možno použít pro obloukové podhledy i příčky až do poloměru 3 m bez nutnosti předchozího navlhčení. Ekonomické řešení Výroba v ČR (Horní Počaply) - deska určena i pro náročné trhy západní Evropy 130

131 Glasroc H Nabízí ucelené systémové řešení Příčky Předsazené stěny Šachtové stěny Podhledy 131

132 Shrnutí 132

133 DĚKUJI ZA POZORNOST divize RIGIPS Saint-Gobain Construction Products CZ a.s. Počernická 272/96, Praha

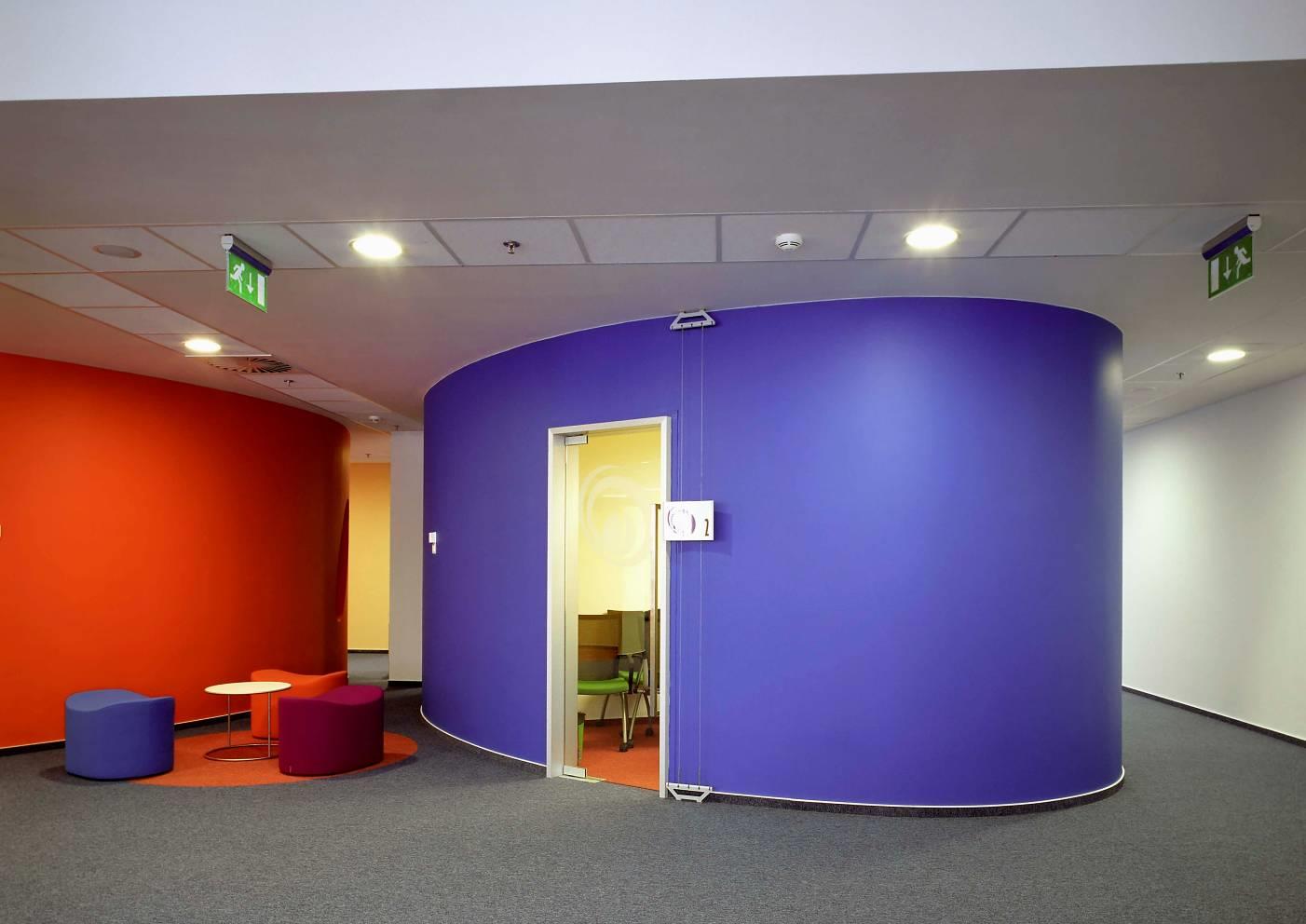

134 Optimální komfort pracovního prostředí kde zvuk potkává světlo 7 Úvod Požární požadavky Časté chyby Doporučená tl. izolantů 134
