1 Září 2016 rekonstrukce, zvýšení bezpečnosti VD za povodní D.04 SO 04 Skluz 04_3.8

2 Specifikace kovových a doplňkových konstrukcí 3.82 Specifikace plastových výrobků Specifikace betonových výrobků Specifikace kovových a doplňkových konstrukcí Označení Popis Množství Umístění Příloha 1/Z Ocelový poklop 900 x 700 včetně rámu Na měrných šachtách Š 04/1 a Š 04/2. Poklop bude zvenku uzamykatelný, z prostoru šachty otvíravý bez použití nástroje silou nejvýše 250 N Poklop bude opatřen zařízením zajišťujícím stabilitu poklopu v otevřené poloze. Zatížení třídy A15 dle ČSN EN 124(136301) Povrchová úprava : žárový pozink 2 ks Š 04/1 Š 04/ /Z Ocelové trubkové zábradlí z nerezové oceli v přístupové šachtě na podestách a podél schodiště (blok 04/10) výšky 1,1 m s okopovým plechem a kotvícími prvky. Zábradlí bude kotveno do betonu podest chemickými kotvami. Do schodiště budou sloupky kotveny chemickými kotvami přes upravené kotevní desky přes hranu schodu. Materiál: ocel ČSN Všechny součásti zábradlí (trubky, kotevní desky, spojovací materiál, kotvy) budou z nerezové oceli Celková délka 19,2 m 3/Z Ocelová mříž na horských vpustích včetně rámu šachty MŠ 3, MŠ 4, světlý rozměr šachty 1,0 x1,0 m. Mříž z pásoviny 60/8, rozteč prutů cca 60mm, hmotnost cca 92 kg Mříž bude uložena na ocelový rám z L 65/50/8 a pásoviny 60/8, který bude kotvený do 4 stěn šachty chemickými kotvami (12 kotev M14). Vlastní tíha rámu 30 kg. Povrchová ochrana kotev pozink. Mříž bude v rámu zajištěna šrouby. Povrchová úprava : pozink Hmostnost = 122 kg/1 ks Celkem 244 kg 4/Z Výrobní dokumentaci a kotvení zajistí zhotovitel na základě skutečných rozměrů bloků po dokončení konstrukce a zaměření. Vysokopevnostní síť Na levém břehu budou svahy podél skluzu upraveny a zajištěny proti padáním kamení kg 19,2 m Blok 04/ ks Š 04/3 Š 04/4 885,6 m 2 Svahy výlomů R_04_00_3800_vyr_.doc strana 2

3 z obnaženého skalního masivu. V definitivní podobě bude mít svah sklon cca 2:1. Svahy budou zajištěny pomocí sítě z vysokopevnostního drátu pro trvalou stabilizaci s antikorozní úpravou, včetně trvalého kotvení tyčové kotvy délky do 3,0 m, včetně roznášecí podložky, matice a sponky na sítě. Všechny prvky systému musí mít povrchovou ochranu pro trvalé použití. Započteno 35% na přesahy sítí. Poloha, sklon a počet kotevních prvků se upraví na stavbě podle konkrétních geologických poměrů. 5/Z Ocelové stupadlo do šachet s PE-HD povlakem pro dodatečné zabudování v prostoru vtokové části horské vpusti. 6/Z Vstupní bezpečnostní dveře- ocelové včetně rámu do otvoru 1,6 x 2,9 m pozinkované dvoukřídlé s nadedveřním světlíkem - samostatný větrací otvor opatřený otvíravou žaluzii Žaluziový otvor bude opatřen bezpečnostními prvky proti vniknutí V bezpečnostním provedení třída 4 7/Z Rám pro zabetonování pro osazení prostupových těsnění pro pro kabely SO 09, včetně všech těsnění rozpěrných prvků atd. Před osazením nutno prověřit, zda konkrétní výrobek umožní osazení všech kabelů + rezerva. Rozměr cca 650x300mm. 7 kg 4 ks Š 04/3 Š 04/4 1 ks Vstup do štoly 1 ks R_04_00_3800_vyr_.doc strana 3

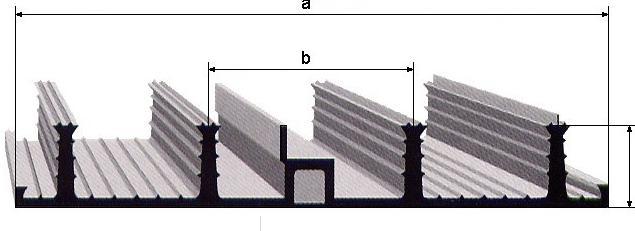

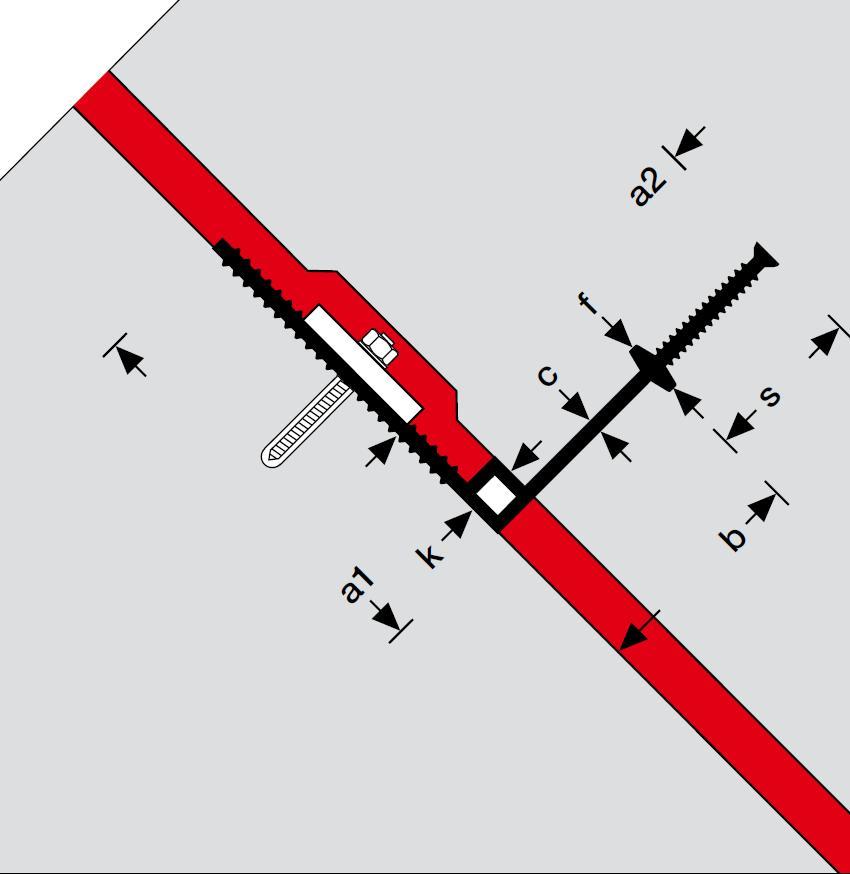

4 3.8.2 Specifikace plastových výrobků Označení Popis Množství Umístění Příloha 1/P Vnitřní spárový pás Vnitřní spárový pás z měkčeného PVC pro dilatační spáry š. 190 mm pro zatížení výškou vodního sloupce do 5 m. Požadavek na lehkou svařitelnost na stavbě. Včetně kotvení a montážních prvků. 195 m Dilatační spáry blokz /P Vnitřní pás kombinovaný Vnitřní pás kombinovaný do pracovních spár ukládaný na výztuž při pro zatížení 2 bar, výšky 150 mm. Včetně stabilizačních prvků a spojek. 153 m Pracovní spáry blok /P Vnitřní pás kombinovaný Vnitřní pás kombinovaný do pracovních spár ukládaný na výztuž při pro zatížení 2 bar, výšky 125 mm.. Včetně stabilizačních prvků a spojek. 310 m /P Vnější povrchový těsnící pás pro těsnění dilatačních spár šířky mm pro zatížení výškou vodního sloupce do 5 m. 70 m R_04_00_3800_vyr_.doc strana 4

5 Pás bude ukládán na odbouraný podklad, lokálně ručně urovnaný v šířce pásu a vyrovnaný sanační maltou. 5/P Potrubí KG SN 8 DN 300 perforovaná včetně kolena 15 na větvi C u šachty Š6 v horní části drenážního systému za rubem levobřežní zdi skluzu - odvedení prosáklých vod levého břehu. Perforovaná Drenážní větev B Potrubí mezi Š 04/1-Š 04/2 19 m Drenážní větev C Potrubí mezi Š 04/5 Š 04/6 70,00 Celkem 87,50m 89,50 m Prostor za rubem levobřežní zdi skluzu /P Šachtová vložka pro PVC KG DN 300 V drenážních šachtách na levém břehu Š 04/1 Š 04/2 2ks 2ks Š 04/3 1ks Výustní objekt 2ks Š 04/4-2ks Š 04/5- Š 04/6- Celkem 2ks 1ks 12ks 7/P Kompozitový žebřík šířky 0,4 m. v drenážní šachtě Š 04/1 celkové délky 2,5 m. Žebřík bude kotven do betonu šachty chemickými kotvami 8/P Potrubí PVC DN odvodnění z vtokového prostoru horské vpusti do šachty do horské vpust délky 400 mm 2 ks / šachta Celkem 4 ks Délka 4x0,4m 9/P Kompozitový žebřík šířky 0,4 m v horské vpusti Š 04/4 celkové délky 1,55 m. Žebřík bude kotven do betonu šachty chemickými kotvami 10/P Kompozitový žebřík šířky 0,4 m v horské vpusti Š 04/3 celkové délky 1,35 m. Žebřík bude kotven do betonu šachty chemickými kotvami 12 ks Drenážní šachty 1 ks Drenážní šachta 4ks 1,6 m 1 ks Horská vpust 1 ks Horská vpust 11/P Bobtnavý pásek vodou bobtnající těsnící m Š 04/3, 04/ R_04_00_3800_vyr_.doc strana 5

6 pásek na bázi akrylátu 25/20 mm - těsnění pracovní spáry v bl. 10 na styku původních a nových betonů doplnění těsnění 13/P 12/P Kompozitový žebřík šířky 0,4 m v drenážní šachtě Š 04/2 celkové délky 2.25 m. Žebřík bude kotven do 1 ks Drenážní šachta betonu šachty chemickými kotvami 13/P Vnitřní spárový pás 20 m Vnitřní spárový pás z PVC pro pracovní spáry pro zatížení výškou vodního sloupce do 15 m. Pracovní spáry LB vstupu /P Odvodňovací trubka DN 150 PVC- staveništní drenáž 130 m Podél skluzu PB 04_ A/P Trojúhelníková lišta 15/15/21, pro vytvoření okapového nosu na obkladech koruny zdí a zkosení horních a dolních rohů Celková délka = 412 m 412 m Koruna zdí skluzu 04_ /P Okapová lišta pro výrobu prefabrikovaného obkladu koruny zdí. 412 m Koruna zdí skluzu 04_ /P PVC chránička DN110 (PVC hrdlové potrubí) pro uložení vodovodu, včetně distančních tělísek a uzavření konce chráničky manžetou. Celková délka 9,5 m (z toho 1,9m v betonu stěny bl. 10) Potrubí bude dělené, část chráničky bude osazena do betonu stěny bloku 10, zbývající část bude osazena následně do podkladního betonu pod vstupem do štoly blok 04/09 9,5 m Blok 9 17/P Vnější povrchový těsnící pás pro těsnění dilatačních spár šířky 240 mm pro zatížení výškou vodního sloupce do 10 m. 70 m R_04_00_3800_vyr_.doc strana 6

7 Pás bude ukládán na odbouraný podklad, lokálně ručně urovnaný v šířce pásu a vyrovnaný sanační maltou, včetně kotvení podle technických listů konkrétního výrobce 18/P Vnější povrchový těsnící pás pro těsnění pracovních spár pro zatížení výškou vodního sloupce do 5 m 125 m Pás bude ukládán na odbouraný podklad, lokálně ručně urovnaný v šířce pásu a vyrovnaný sanační maltou. Pracovní spára v bočních stěnách skluzu bl /P Neobsazeno 20/P Vnitřní spárový pás ( min 240 mm) Vnitřní spárový pás z měkčeného PVC pro dilatační spáry š240 mm pro zatížení výškou vodního sloupce do 15 m. Požadavek na lehkou svařitelnost na stavbě. Včetně kotvení a montážních prvků. prořez a prodloužení. 46 m Celkové množství včetně 10% rezervy na 21/P Kompozitní dělený rošt v šachtě 04/Š1 výstupní plošina na kótě Plocha 1 m 2 1 ks Šachta Š 04/ Rozteč ok 30 mm R_04_00_3800_vyr_.doc strana 7

8 Rošt bude uložen v šachtě na rámu z L 50 kopozitního profilu celkové délky 3.8 m. Rám bude kotven do stěny šachty chemickými kotvami. 22/P Potrubí KG SN 8 DN 300 Drenážní systém za rubem levobřežní zdi skluzu - odvedení prosáklých vod : Větev A Mezi šachtou Š04/3 a výústním objektem 3,2 m Větev B Mezi šachtou Š04/2 a výústní objektem 5,2 m Větev C Mezi šachtami Š 04/5 a Š04/4 6,8 m Celkem 15,20 m 15,2 m Š 04/2 Š04/3 Výústní objekt /P Potrubí PVC DN 110 odvodnění kotevního bloku drenážního potrubí větev C délky 0,55 m 8 ks /P Plastová šachta DN 1000, včetně poklopu žebříku, částečně osazená do betonové zdi skluzu jako ztracené bednění. Délka 2.4 m 25/P Kompozitový žebřík šířky 0,4 m. v drenážní šachtě Š 04/5 celkové délky 2,45 m. Žebřík bude kotven do betonu šachty chemickými kotvami 1 ks Za rubem levé zdi u bloku 04-06L 1 ks Drenážní šachta /P Chránička PVC SN 8 DN 400 dl.2,8 m Včetně kluzných distančních objímek (výška dle průměru chráničky a potrubí cca 40 mm, počet objímek dle podmínek konkrétního výrobce) a 2 ks manžet ze syntetického kaučuku s nerezovými stahovacími pásky na uzavření konců chrániček. Celou sestavu včetně šachtového hrdla 6/P je nutno osadit současně s armaturou před betonáží šachty Š 04/4 2,8 m Drenážní potrubí z šachty Š 04/ /P Trubka PVC KG DN 200- bednění šachtičky pro nivelační značky, dl. 200 mm. Šachtička bude krytá plastovým poklopem 250 x250 včetně rámu. 2 ks 28/P Chránička PVC DN110 osazené v betonové desce vstupního objektu ( blok 04/10)Pro injektáž na kótě 419,05 m n.m. Počet :ks Celková délka: 35 m 35 m /P Vnitřní spárový pás pás v bloku 04-10/07 napojení nové stropní konstrukce na stávající odbourané stěny injekční štoly. Pásy budou vedeny i v pracovní spáře mezi stávajícími 6 m R_04_00_3800_vyr_.doc strana 8

9 betony a novými ve dně skluzu.vnitřní spárový pás z měkčeného PVC do dilatační spáry pro připojení nové stavby na stávající konstrukci. pro zatížení výškou vodního sloupce 15 m Pás bude kotven ke stávající betonové konstrukci pomocí hmoždinek a šroubů, kterými se pás přitáhne k betonové konstrukci přes ocelovou pásnici. Příslušenství komplet: šrouby, hmoždinky, ocelová lišta, pryžová podložka, bobtnající a lepící tmel Pod těsnícím pásem bude provedena vyrovnávací vrstva sanační maltou R_04_00_3800_vyr_.doc strana 9

10 3.8.3 Specifikace betonových výrobků Označení Popis Množství Umístění Příloha 1/B Železobetonové prefabrikované desky na koruně skluzových zdí šířky 1.14 m, tl. 0,18 m uložených na cementovou maltu tl. 20 mm V bloku 04/1a PB se šířka 42 kg 273 ks Koruna skluzovýc h zdí desek se zvětšuje v závislosti na rozšiřující se stávající konstrukci PB skluzové zdi. Jednotlivé bloky budou mít předem vyvrtané otvory pro kotvení 4ks Ø 25/ blok pro kotvení desek do betonové konstrukce skluzu. Bloky jsou kotveny kotveními ocelovými trny Ocel (R) Dl. 400 mm 4 ks Kotevní otvory budou zality vysokopevnostní výplňovou a kotevní nesmrštivou zálivkovou maltou až po úroveň horní hrany kamene Prefabrikát opatřen okapovým nosem na obou stranách. Horní rohy zkoseny. viz příloha a Výrobní dokumentaci prefabrikátů a jejích kotvení k podkladu zajistí zhotovitel na základě skutečných rozměrů bloků po dokončení konstrukce a zaměření Výpočet kotvení viz výkaz výměr 2/B Betonová dlažba vymývaná 300x300x40 do štěrkového lože v prostoru levobřežního vstupu Barva šedá 3/B Betonový obrubník 250x150x1000 do betonu - úpravy u LB vstupu 4/B Dílec pro povrchové odvodnění - odvodňovací betonový žlab 500x1000 ukládaný do betonu tl 200 mm od stávajícího propustku na levém břehu k horské vpusti Š3 Úsek podél hráze m Drenážní větev C Úsek v dolní části skluzu u šachty Š04/5 k horské vpusti Š 04/4 11,0 m 32 m 2 Plocha před blokem 04/10 10,7 m Plocha před blokem 04/10 51 m Povrchové odvodnění LB /B Betonové palisády podél zpevněné plochy u vstupu do štoly osazené do betonu C 20/25 XC4 Xa1 XF3 Typ A- 40 ks (D 120, Výška 0,60 m,délka 4,4 m) Typ B - 20 ks (D 120, Výška 0,80 m,délka 2,4 m) A H 0,6 40 ks B H 0,6 20 ks Vstup R_04_00_3800_vyr_.doc strana 10
