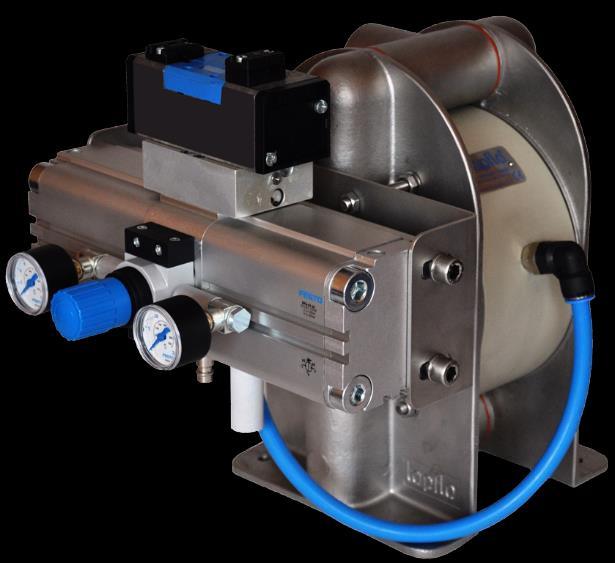

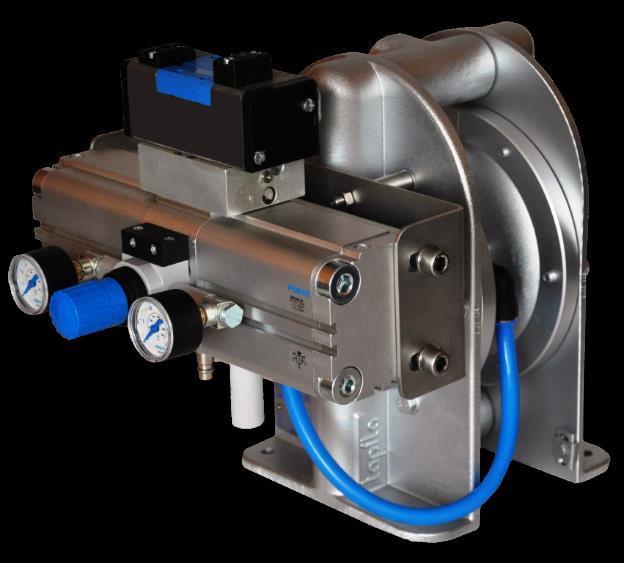

1 TF Vysokotlaká vzduchomembránová čerpadla Vydání 2016 rev. 1 Před instalací a provozem čerpadla si pečlivě přečtěte tento návod k použití Modely čerpadla: TF50 TF100 TF200 TF400 TF70 S TF120 S TF220 S TF420 S TF70 A/C TF120 A/C TF220 A/C TF420 A/C

2 OBSAH 0. VŠEOBECNÉ INFORMACE Úvod Výstražné symboly Kvalifikace a školení personálu INSTALACE Princip funkce Prohlídka po dodání Skladování Základy Sací a výtlačné potrubí Otočné spoje Připojení sacího potrubí Připojení výtlačného potrubí Bezpečnost a ochrana zdraví Ochrana Prostředí s nebezpečím výbuchu ATEX Tlak vzduchu Hladina hluku Teplotní nebezpečí Připojení vzduchu Systém úpravy vzduchu Tlakový poměr 1: Příklad instalace Rozsah dodávky PROVOZ Před spuštěním čerpadla Spuštění a provoz Chod nasucho Optimalizace životnosti čerpadla Zastavení čerpadla ÚDRŽBA V případě nového čerpadla nebo opětovné montáže Zkouška výkonu Běžná prohlídka Kompletní prohlídka Vyhledávání závad TF50-TF400 Demontáž čerpadla (PE a PTFE) Úkony před demontáží Postup při demontáži Příručka IOM řady Tapflo TF 1

3 OBSAH 3.6. TF50-TF400 montáž čerpadla (PE a PTFE) Zkušební chod TF70 TF420 demontáž čerpadla (nerezová ocel) Úkony před demontáží Postup při demontáži TF70 TF420 montáž čerpadla nerezová ocel Zkušební chod TF70 TF420 demontáž čerpadla (A/C) Úkony před demontáží Postup při demontáži TF70 TF420 montáž čerpadla A/C Zkušební chod STANDARDNÍ A VOLITELNÉ PŘÍSLUŠENSTVÍ Standardní Zvyšovač SMC Zvyšovač bez manometrů a regulátoru Systém úpravy vzduchu Čerpadlo připraveno pro montáž zvyšovače Čerpadlo s výztužnými deskami Čerpadlo s hliníkovým středovým tělesem NÁHRADNÍ DÍLY Plastová čerpadla Plastová čerpadla seznam dalších/jiných náhradních dílů Čerpadla z nerezové oceli Čerpadla z nerezové oceli seznam náhradních dílů Čerpadla z hliníku/litiny Čerpadla z hliníku/litiny seznam náhradních dílů Doporučení ke skladování Jak objednávat náhradní díly Kód čerpadla ÚDAJE Kapacitní křivky Změny kapacity Technické údaje Rozměry Plastová čerpadla Čerpadla z nerezové oceli Čerpadla z hliníku/litiny Utahovací momenty Přípustná zatížení na kolektorech a potrubích ZÁRUKA Příručka IOM řady Tapflo TF 2

4 OBSAH 7.1. Záruční formulář Vracení dílů Záruka Příručka IOM řady Tapflo TF 3

5 PROHLÁŠENÍ ES Prohlášení o shodě ES Směrnice č. 2006/42/ES o strojním zařízení Směrnice č. 97/23/ES pro tlaková zařízení, kategorie I Společnost Tapflo AB prohlašuje, že: Název výrobku: Modely: Pneumatická membránová čerpadla T... je v souladu s důležitými zdravotními a bezpečnostními požadavky a s požadavky technické konstrukční složky směrnice č. 2006/42/ES o strojním zařízení, a je v souladu se směrnicí č. 97/23/ES pro tlaková zařízení, kategorie I. Vyrobila společnost Tapflo Sp. z o. o., Poland pro: Tapflo AB Filaregatan 4 S Kungälv Švédsko Tapflo AB, 2. ledna 2013 Håkan Ekstrand Výkonný ředitel Příručka IOM řady Tapflo TF 4

6 0. VŠEOBECNÉ INFORMACE 0. VŠEOBECNÉ INFORMACE 0.1. Úvod Pneumatická membránová čerpadla řady Tapflo je kompletní řadou čerpadel pro průmyslové použití. Tato čerpadla jsou navržena tak, aby byla bezpečná, jednoduše a snadno se používala a udržovala. Konstrukce je bezucpávková a neobsahuje žádné rotační části. Tato čerpadla jsou vhodná pro téměř veškeré různé chemikálie používané dnes v průmyslu. Při správné pozornosti věnované údržbě zajistí čerpadla Tapflo efektivní a bezproblémový provoz. Tento návod k použití seznámí obsluhu s podrobnými informacemi o instalaci, provozu a údržbě čerpadla. Čerpadlo Tapflo pro podávání do filtračního lisu je velmi kompaktní jednotka, kterou lze namontovat přímo do filtračního lisu. Jeho konstrukce a funkce umožňuje uživateli snadné lisování kalů. Na jednotce je již namontován regulátor tlaku. Tato čerpadla vychází ze standardních kovových a plastových čerpadel Tapflo. Externí zvyšovač tlaku zdvojnásobuje tlak na výtlaku. Například při dostupném tlaku vzduchu 7 barů bude tlak na výtlaku maximálně 14 barů. Při instalaci, provozu a údržbě čerpadlové jednotky musíte přesně dodržovat příručku IOM. Jinak může dojít ke zranění nebo ohrožení života Výstražné symboly V tomto návodu k použití jsou obsaženy následující výstražné symboly. Níže je uveden jejich význam: Tento symbol stojí vedle veškerých bezpečnostních pokynů v tomto návodu k použití, když může dojít k ohrožení života či ztrátě končetiny. V těchto situacích dodržujte tyto pokyny a postupujte s největší opatrností. Informujte o všech bezpečnostních pokynech také ostatní uživatele. Kromě pokynů uvedených v tomto návodu k použití je nutno dodržovat také obecné bezpečnostní předpisy a předpisy zamezující nehodám. Tento symbol je uveden na takových místech v tomto návodu k použití, kde je zvláště důležité dodržovat předpisy a směrnice za účelem zajištění správného pracovního postupu a pro zamezení poškození nebo zničení kompletního zařízení nebo jeho dílčích sestav Kvalifikace a školení personálu Personál pověřený instalací, provozem a údržbou čerpadel, která vyrábíme, musí být kvalifikovaný pro vykonávání úkonů popsaných v tomto návodu. Společnost Tapflo neodpovídá za úroveň vyškolení personálu ani za skutečnost, že personál případně nezná obsah tohoto návodu. Příručka IOM řady Tapflo TF 5

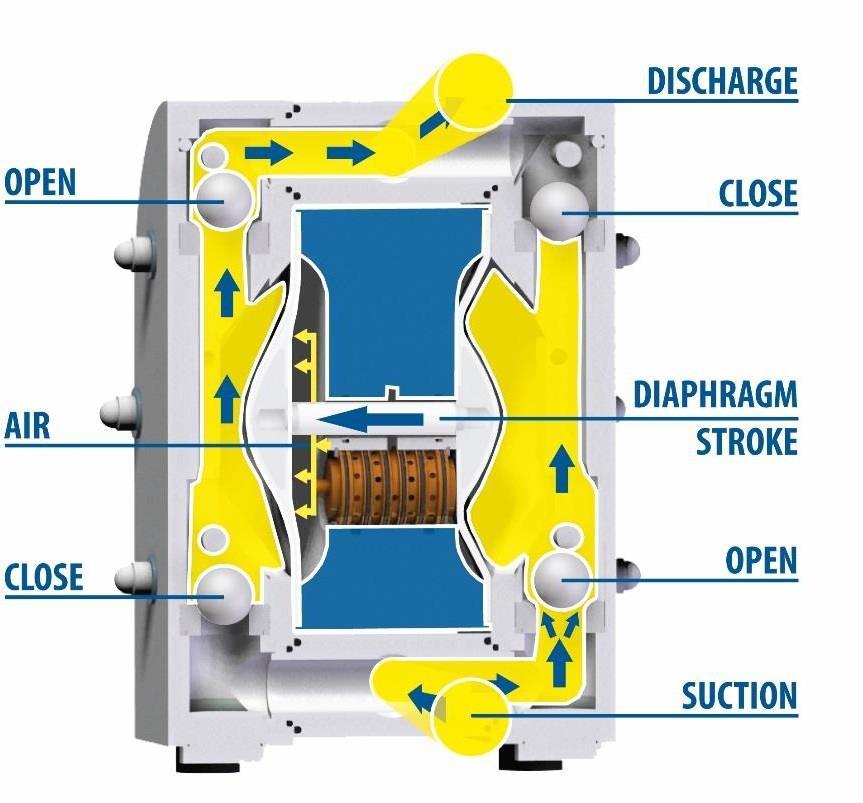

7 1. INSTALACE 1. INSTALACE 1.1. Princip funkce Membránové čerpadlo Tapflo je poháněno stlačeným vzduchem. Obě membrány jsou spojeny hřídelí membrány a tlačeny tam a zpět střídavě se tlakovanými vzduchovými komorami za membránami pomocí automaticky cyklujícího systému pneumatických ventilů. Sací cyklus: Sání Jedna membrána provádí sací úkon v jedné komoře (pravá strana), když je vytahována z pláště. Výtlak Druhá membrána současně přenáší tlak vzduchu do kapaliny v druhé komoře (levá strana) pláště a vytlačuje ji směrem k výtlačnému portu. Během každého cyklu se tlak vzduchu v zadní části výtlačné membrány rovná dopravnímu tlaku na straně kapaliny. Membránová čerpadla Tapflo lze tedy provozovat proti zavřenému výtlačnému ventilu, aniž by to mělo vliv na životnost membrán Prohlídka po dodání I když při balení a expedici postupujeme velmi pečlivě, žádáme vás, abyste dodávku po převzetí řádně zkontrolovali. Ujistěte se, že obsahuje veškeré části a příslušenství uvedené na balicím listu. Případné poškozené nebo chybějící díly okamžitě ohlaste dopravní společnosti a naší společnosti. Příručka IOM řady Tapflo TF 6

8 1. INSTALACE 1.3. Skladování Pokud má být zařízení před instalací uskladněno, umístěte jej na čisté místo. Čerpadlo by mělo být skladováno při okolní teplotě 15 C (59 F) až 25 C (77 F) a při relativní vlhkosti pod 65 %. Nemělo by být vystaveno působení žádného zdroje tepla, např. radiátoru, slunečnímu záření apod., jinak by to mohlo mít nepříznivý vliv na těsnost čerpadla. Nesundávejte ochranné kryty z připojení sání, výtlaku a vzduchu, slouží k zamezení vniku nečistot do vnitřních částí čerpadla. Před instalací čerpadlo řádně vyčistěte Základy Plastová čerpadla jsou vybavena pryžovými nožkami absorbujícími chvění. Čerpadla budou pracovat správně, aniž by byla připevněna k základům. Pokud je nutné upevnění pro instalační účely, zajistěte, aby základy byly schopny pohlcovat chvění. Pro provoz čerpadla je důležité namontovat čerpadlo s nožkami směrem dolů Sací a výtlačné potrubí Sací a výtlačné potrubí musí být zcela podepřeno a ukotveno v blízkosti čerpadla, ale nezávisle na něm. Potrubní trasa k čerpadlu musí mít podobu hadice, aby se zamezilo nepřiměřenému namáhání a napětí na připojení čerpadla a na potrubí Otočné spoje Sací a výtlačné spoje lze otočit o 180. Tím se zjednodušuje montáž a instalace čerpadla. Pokud chcete otočit spoje, zašroubujte závitový čep do spoje a otočte jej. U větších modelů TF200 a TF400 otočení usnadníte lehkým povolením matic pláště a při současném otáčení spojů Připojení sacího potrubí Nezapomeňte, že sací potrubí / připojení je nejkritičtějším místem, zejména při zaplňování čerpadla. I malý únik dramaticky sníží sací schopnost čerpadla. Při připojování sacího potrubí doporučujeme následující: 1) Pro zajištění uspokojivého provozu použijte vyztuženou hadici (jinak by mohl sací výkon hadici deformovat) nebo jiné pružné vedení. Vnitřní průměr hadice by měl být stejný jako sací připojení (ve spodní části čerpadla), aby bylo dosaženo optimálního sání. 2) Zajistěte, aby bylo spojení mezi hadicí a čerpadlem zcela těsné, jinak bude sací schopnost snížena. 3) Vždy používejte co nejkratší sací potrubí. Zamezte vzniku vzduchových kapes, které mohou být vyvolány dlouhým potrubím Připojení výtlačného potrubí Pro toto připojení doporučujeme pouze jednoduché a vhodné připojení průtoku. Použijte hadici nebo pružné vedení (minimálně jeden metr) mezi výtlačným připojením a jakýmkoliv pevným potrubím. Oviňte hadici nejméně o jednu otáčku. Veškeré součásti (hadice, potrubí, ventily atd.) na výtlačném potrubí musí být dimenzovány minimálně na PN 16. Příručka IOM řady Tapflo TF 7

9 1. INSTALACE 1.6. Bezpečnost a ochrana zdraví Čerpadlo musí být instalováno v souladu s místními a národními bezpečnostními předpisy. Tato čerpadla jsou určena pro zvláštní oblasti použití. Nepoužívejte čerpadlo v aplikacích, které nejsou určenými oblastmi použití čerpadla, aniž s námi projednáte vhodnost takového použití Ochrana V zájmu ochrany zdraví a zajištění bezpečnosti je důležité nosit ochranný oděv a bezpečnostní brýle za provozu a/nebo při práci v blízkosti čerpadel Tapflo Prostředí s nebezpečím výbuchu ATEX Standardní čerpadla řady PE, PTFE a SS nesmí pracovat v prostředích, kde hrozí nebezpečí výbuchu. V čerpadle se za provozu může tvořit statická elektřina, což může způsobit výbuch a zranění. Pro taková použití jsou k dispozici speciální vodivá čerpadla TXF. Všechna naše hliníková a litinová čerpadla jsou standardně schválena pro prostředí ATEX. Dodržujte níže uvedené pokyny a místní/národní předpisy pro bezpečné používání. Pro použití v prostředí s nebezpečím výbuchu je nutný speciální zvyšovač (viz kapitolu 4.2). Klasifikace ATEX zvyšovače je II 3 GD c T6. Projednejte s námi podrobnosti. V zásadě doporučujeme instalovat zvyšovač mimo nebezpečný prostor. Klasifikace ATEX (směrnice č. 94/9/ES) čerpadel Tapflo TX: ATEX II 2 GD IIB c T4 Skupina zařízení: Skupina kategorie: Skupina výbušnosti: Typ ochrany: Třída teploty: II všechny ostatní výbušné prostory, kromě dolů; 2 vysoká úroveň ochrany (lze použít v zóně 1); Prostředí: G plyn; D prach; IIB např. etylén; c konstrukční bezpečnost; T4 v případě závady je maximální teplota povrchu, který může být vystaven plynu, T4 = 135 C. Uzemnění čerpadla a dalšího zařízení Připojte vhodný uzemňovací vodič k uzemnění z nerezové oceli, které se nachází uvnitř jednoho z těles čerpadla. Druhý konec uzemňovacího vodiče připojte k zemi a také se ujistěte o řádném uzemnění/propojení dalšího zařízení, jako jsou hadice, trubky, nádoby atd. Příručka IOM řady Tapflo TF 8

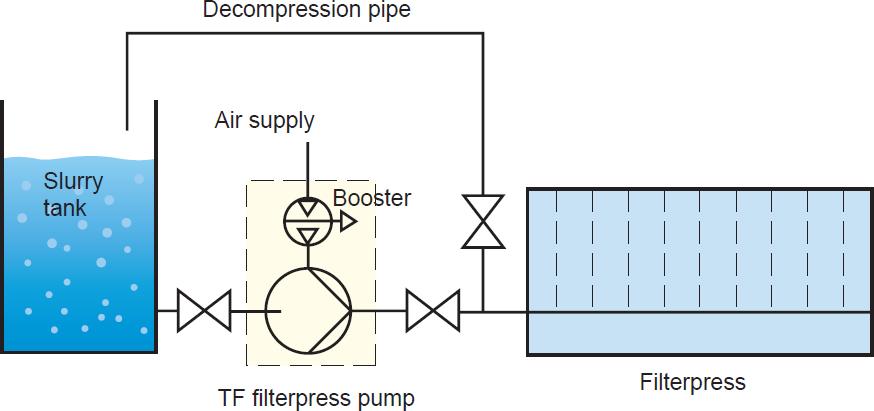

10 1. INSTALACE Tlak vzduchu Maximální tlak přívodu vzduchu čerpadel Tapflo TF je 8 barů u velikostí TF50 a TF100 a 6 barů u velikostí TF200 a TF400. Jde o tlak vzduchu, který je přiváděn do zvyšovače tlaku. V důsledku toho bude do čerpadla přiváděn tlak 16, resp. 12 barů. Aby odolala těmto vysokým tlakům, jsou čerpadla standardně vybavena speciálním hybridním vzduchovým ventilem, který je vybaven PET pístem a u plastových čerpadel dvěma výztužnými deskami z nerezové oceli. Vyšší tlak vzduchu může poškodit čerpadlo a způsobit zranění osob v blízkosti čerpadla. Pokud hodláte použít tlak vzduchu přesahující 8 barů, obraťte se na nás Hladina hluku Při zkouškách nepřesáhla hladina hluku z čerpadla Tapflo 85 db(a). Za určitých okolností, např. pokud čerpadlo pracuje při vysokém tlaku vzduchu při nízké výtlačné dopravní výšce, může být hluk obtěžující nebo nebezpečný pro personál zdržující se dlouhodobě v blízkosti čerpadla. Tomuto nebezpečí lze zamezit následovně: Pomocí vhodných chráničů sluchu; Snížením tlaku vzduchu a/nebo zvýšením výtlačné dopravní výšky; Odvedením vystupujícího vzduchu z místnosti připojením hadice k připojení tlumiče k čerpadlu; Pomocí elastomerových koulí ventilu (EPDM, NBR nebo polyuretan) namísto PTFE, keramiky nebo nerezové oceli, ovšem za předpokladu, že elastomer je kompatibilní s čerpanou kapalinou Teplotní nebezpečí Zvýšená teplota může způsobit poškození čerpadla anebo potrubí a může být také nebezpečná pro personál v blízkosti čerpadla či potrubí. Zamezte rychlým změnám teploty a nepřekračujte maximální teplotu stanovenou při objednávání čerpadla. Viz také obecné max. teploty podle teploty vody v kapitole 5 ÚDAJE. Když je čerpadlo vystaveno kolísání vnějších teplot, nebo pokud je velký rozdíl mezi teplotou produktu a okolí, utahovací momenty matic tělesa je nutno pravidelně kontrolovat v rámci preventivní údržby. Pokud se čerpá horký produkt, čerpadlo by nemělo dlouho stát v nečinnosti, když je naplněné. Mohlo by dojít k úniku z ventilů a znečištění/poškození vzduchového ventilu. Pod teplotou 0 C (32 F) plastové materiály křehnou, což může způsobit rychlejší opotřebení dílů vyrobených z těchto materiálů. Jde o nebezpečí, které je nutno při čerpání takových studených výrobků akceptovat. Dále pokud není v takovém případě čerpadlo v provozu, měla by z něj být vypuštěna veškerá kapalina. Mějte na paměti, že viskozita produktu se mění s teplotou. To je nutno zohlednit při výběru čerpadla. Příručka IOM řady Tapflo TF 9

11 1. INSTALACE 1.7. Připojení vzduchu Zašroubujte vzduchovou hadici do vstupu vzduchu na zvyšovači. Aby bylo dosaženo optimální účinnosti, použijte hadici stejného průměru jako vnitřní průměr připojení na přívodu vzduchu Systém úpravy vzduchu Vzduchový ventil je navržen pro použití vzduchu bez oleje. Mazání vzduchu není přípustné. Pokud je ovšem vzduch velmi suchý (laboratorní vzduch), lze vzduch vlhčit vodou. Jako preventivní opatření doporučujeme filtraci vzduchu pomocí filtru či sítka 5 mikronů. Doporučená kvalita vzduchu podle normy PN-ISO8573-1:2010 je třída částic 6, třída vody 7 a třída oleje 4. Nečistoty ve vzduchu mohou být za nepříznivých okolností příčinou závady. Pro usnadnění provozu stroje doporučujeme k přívodu vzduchu připojit systém úpravy vzduchu. Tyto součásti by měly zahrnovat: 1) Regulátor pro seřizování tlaku vzduchu; 2) Manometr k měření skutečného tlaku; 3) Jehlový ventil k regulaci průtoku vzduchu (zejména při provozování ventilu v nižším výkonovém rozsahu); 4) Filtr. Tyto součásti jsou obsaženy v systému úpravy vzduchu Tapflo, který lze objednat od naší společnosti Tlakový poměr 1:2 Funkcí zvyšovače tlaku je převádění primárního tlaku (z přívodu vzduchu) na výstupní tlak dvojnásobné velikosti. Poměr tlaku mezi vstupní a výstupní stranou je z výroby nastaven na 1: Příklad instalace UPOZORNĚNÍ! Nepřekračujte tlak sání 0,7 baru! Vyšší tlak může způsobit předčasné selhání membrány a nepravidelný provoz čerpadla. Příručka IOM řady Tapflo TF 10

12 1. INSTALACE 1.9. Rozsah dodávky Standardně se čerpadlo dodává s následujícím vybavením: 1. Kompletní zvyšovač tlaku: a. Rychlospojka pro přívod vzduchu b. Tlumič c. Regulátor tlaku d. Dva manometry tlak na vstupu a výstupu 2. Výztužné desky (pouze plastová čerpadla) 3. Montážní deska se šrouby 4. Připojení vzduchu mezi čerpadlem a zvyšovačem UPOZORNĚNÍ! I při dodržení a splnění výše uvedených bezpečnostních pokynů stále hrozí malé nebezpečí v případě netěsnosti nebo mechanického poškození čerpadla. V takovém případě se může čerpaný produkt objevit na těsnicích plochách a spojích. Příručka IOM řady Tapflo TF 11

13 2. PROVOZ 2. PROVOZ 2.1. Před spuštěním čerpadla Zajistěte, aby bylo čerpadlo nainstalováno podle pokynů k instalaci (kapitola 1). Plnění čerpadla kapalinou před spuštěním není nutné. V případě nové, nebo opakovaně montované instalace by měl být proveden zkušební chod čerpadla s vodou, aby se ověřilo, že čerpadlo pracuje normálně a nikde nedochází k úniku. V případě nové nebo opakovaně montované instalace zkontrolujte utahovací moment matic pláště čerpadla (viz kapitola 5.5 Utahovací momenty). Po přibližně jednom týdnu provozu je nutno utahovací moment znovu zkontrolovat. Je důležité zamezit případným únikům Spuštění a provoz Otevřete výtlačný ventil. Upozornění! Při uvážení sací kapacity, když je v sací trase stále vzduch, doporučujeme zpočátku začít s nízkým tlakem / průtokem vzduchu (pomalu). To není nutné, pokud je čerpadlo před spuštěním naplněno kapalinou. Po zaplnění čerpadla kapalinou lze tlak/průtok vzduchu zvýšit, aby se zvýšila sací kapacita čerpadla. Pamatujte, že sací kapacita je vyšší při pomalejším chodu čerpadla. Výkon čerpadla lze upravovat přívodem vzduchu pomocí jehlového ventilu a regulátoru tlaku. Výkon lze dále upravovat normálním ovládáním průtoku na výtlačné straně systému Chod nasucho I když je čerpadlo připraveno pro chod nasucho, je důležité pamatovat na to, že dlouhodobý chod nasucho může způsobit poškození vzduchového ventilu a pojišťovacích kroužků. A dále by vyprazdňování čerpadla mělo probíhat při nízkých otáčkách ovládaných jehlovým ventilem Optimalizace životnosti čerpadla Trvalý provoz na plné frekvenci (při maximálním tlaku vzduchu/průtoku) způsobí předčasné opotřebení součástí. V zásadě doporučujeme chod na poloviční hodnotu maximální kapacity čerpadla. Například čerpadlo TF100 by mělo nepřetržitě běžet max. s průtokem 50 l/min. Jak je uvedeno v kapitole 1.7.1, společnost Tapflo doporučuje použít vhodný systém úpravy vzduchu, aby se prodloužila provozní životnost čerpadla. Při vysoké vlhkosti vzduchu doporučujeme použít odlučovač vody nebo sušičku vzduchu. Jinak se vlivem odtlakování strany výtlaku vzduchu může na tlumiči vytvářet námraza a způsobit jeho smrštění, což může nakonec vést až k vystřelení jeho zdířky. Pokud je okolní vzduch vlhký, může se na vnější straně tlumiče vytvářet námraza. V takovém případě doporučujeme použít delší výfuk stlačeného vzduchu (cca 500 mm / 19,7 ). Příručka IOM řady Tapflo TF 12

14 2. PROVOZ Pokud hrozí vytváření námrazy na výfuku vzduchu, je vhodné vzduch nahřát před tím, než se dostane k přívodu vzduchu, aby se zvýšil jeho rosný bod. UPOZORNĚNÍ! Zajistěte, aby teplota vzduchu nepřekročila 50 C (122 F). Pokud je u standardního tlumiče námraza stále problémem, doporučujeme použít náš vysoce odolný kovový tlumič. Pokud potřebujete další informace, obraťte se na nás Zastavení čerpadla Čerpadlo lze zastavit dvěma způsoby: 1) Zavřením výtlačného ventilu. Tlak ze systému zastaví čerpadlo automaticky. Čerpadlo se snadno opětovně spustí při dalším otevření ventilu. UPOZORNĚNÍ! Při použití tohoto způsobu pamatujte, že do čerpadla musí být přiváděn vzduch. To je důležité pro zachování rovnováhy membrán, což je chrání před předčasným selháním. 2) Odpojením přívodu vzduchu. UPOZORNĚNÍ! Při použití tohoto způsobu zajistěte otevření výtlačného ventilu pro uvolnění tlaku z čerpadla. Příručka IOM řady Tapflo TF 13

15 3. ÚDRŽBA 3. ÚDRŽBA 3.1. V případě nového čerpadla nebo opětovné montáže Pokud je čerpadlo nové nebo se znovu montuje po údržbě, je důležité dotáhnout matice pláště čerpadla (poz. 37) po několika dnech provozu. Používejte správné utahovací momenty viz kapitolu 5.5 Utahovací momenty Zkouška výkonu Při instalaci nového čerpadla by se měl provést zkušební chod. Změřte kapacitu při konkrétním tlaku/průtoku vzduchu. Tato informace je užitečná pro kontrolu výkonu v budoucnu, až dojde k opotřebení. Budete moci stanovit plány pro údržbu čerpadla a vybírat náhradní díly, které je třeba mít na skladě Běžná prohlídka Pro zjišťování problémů doporučujeme často sledovat provozu čerpadla. Změna zvuku běžícího čerpadla může být známkou opotřebovaných dílů (viz kapitolu 3.4 Vyhledávání závad níže). Lze také zjistit únik kapaliny z čerpadla a změny výkonu. Často by měly být prováděny běžné prohlídky Kompletní prohlídka Intervaly pro kompletní prohlídku závisí na provozních podmínkách čerpadla. O tom, jak často je nutná kompletní prohlídka, rozhodují charakteristiky kapaliny, teploty, materiálů použitých v čerpadle a doba chodu. Pokud došlo k problému nebo pokud je nutná kompletní prohlídka čerpadla, postupujte dle kapitol 3.4 Vyhledávání závad a 3.5, 3.7 Demontáž čerpadla. Samozřejmě se na nás v případě problémů můžete kdykoliv obrátit. Díly, které podléhají opotřebení, by měly být uchovávány na skladě; viz naše doporučení v kapitole 4.7 Doporučení ke skladování. Příručka IOM řady Tapflo TF 14

16 3. ÚDRŽBA 3.4. Vyhledávání závad PROBLÉM MOŽNÁ PŘÍČINA MOŽNÉ ŘEŠENÍ Příliš nízký tlak vzduchu Zvyšte tlak vzduchu pomocí filtračního regulátoru Ucpané připojení vzduchu Zkontrolujte / vyčistěte připojení přívodu vzduchu Čerpadlo neběží Ucpaný tlumič Zkontrolujte / vyčistěte / vyměňte tlumič Vadný vzduchový ventil Vyčistěte / vyměňte celý vzduchový ventil Nečistoty v komoře čerpadla Odstraňte nečistoty z komor Prasklá membrána Vyměňte membránu Netěsné připojení sání Utáhněte sací trasu Ucpané připojení sání Vyčistěte sací trasu Ucpaný tlumič Zkontrolujte / vyčistěte / vyměňte tlumič Špatné sání Koule ventilů jsou zablokované nebo Zkontrolujte rozměry a tvar koule ventilů poškozené Sedla ventilů jsou opotřebená Zkontrolujte rozměry a tvar sedel ventilů Čerpadlo se spouští s vysokým tlakem Spusťte čerpadlo pomalu (viz kapitolu 2.2) Vzduch v sací / výtlačné trase Suché sání proti výtlačnému tlaku Odvzdušněte sací/výtlačnou trasu Namočte čerpadlo / spouštějte jej bez výtlačného tlaku Čerpadlo běží nepravidelně Nesprávný průtok / tlak Z čerpadla uniká kapalina Koule ventilů jsou zablokované Těsnění středového bloku Vadný vzduchový ventil Prasklá membrána Opotřebená sedla ventilů Námraza na tlumiči Pokles tlaku v přívodu vzduchu Tlakové ztráty na straně sání Netěsný přívod vzduchu / vzduchový ventil Ucpané sání nebo připojení vzduchu Ucpaný tlumič Koule ventilu opotřebená nebo poškozená Sedla ventilů jsou opotřebená Vzduch v kapalině Prasklá membrána Námraza v tlumiči Nedostatečně utažené šrouby na plášti Poškozené O-kroužky na kolektorech Poškozená membrána Napnutí / namáhání od instalace Zkontrolujte rozměry a tvar koule ventilů Vyměňte těsnění Vyčistěte / vyměňte vzduchový ventil Vyměňte membránu Zkontrolujte rozměry a tvar sedel ventilů Zvyšte kvalitu vzduchu (viz kapitoly a 2.2.2) Zvyšte tlak vzduchu filtračním regulátorem Zkontrolujte/změňte instalaci na straně sání Zkontrolujte/opravte/vyměňte přívod vzduchu / vzduchov ý ventil Zkontrolujte / vyčistěte připojení přívodu vzduchu / sání Zkontrolujte / vyčistěte / vyměňte tlumič Zkontrolujte rozměry a tvar koule ventilů Zkontrolujte rozměry a tvar sedel ventilů Utěsněte sací trasu; zkontrolujte / doplňte zásobník Zkontrolujte / vyměňte membrány Zvyšte kvalitu vzduchu (viz kapitoly a 2.2.2) Zkontrolujte utahovací momenty šroubů Vyměňte O-kroužky Zkontrolujte / vyměňte membrány Upravte instalaci, odstraňte namáhání, při použití tlumiče zajistěte jeho oddělenou podpěru (viz příručku IOM pro tlumič). Z tlumiče vychází kapalina Prasklá membrána Problémy se zvyšovačem Prasklá membrána Nesprávně vybraný materiál Příliš vysoký tlak v instalaci Dlouhodobý chod nasucho Příliš vysoký tlak na straně sání Příliš malý výstupní tlak Příliš malý průtok Zvyšovač se nespustí Vyměňte membránu Obraťte se na nás při výběru materiálu Zajistěte ochranu pomocí systémem úpravy vzduchu Při chodu nasucho provozujte čerpadlo pomalu (viz kapitolu 2.2) Zajistěte vyvážení tlaku mezi stranou vzduchu a kapaliny na membráně Zkontrolujte vstupní tlak; otáčejte ovladačem proti směru hodinových ručiček; příliš vysoká spotřeba vzduchu Zkontrolujte, zda má připojení správnou velikost Závada zvyšovače / ventil ve střední poloze obraťte se na naši společnost Příručka IOM řady Tapflo TF 15

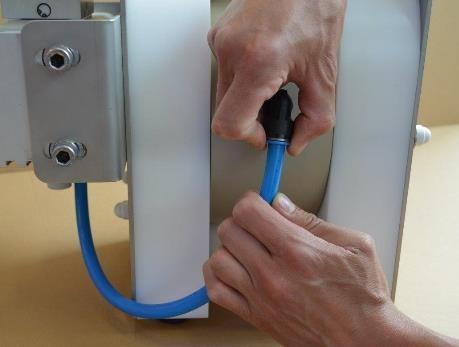

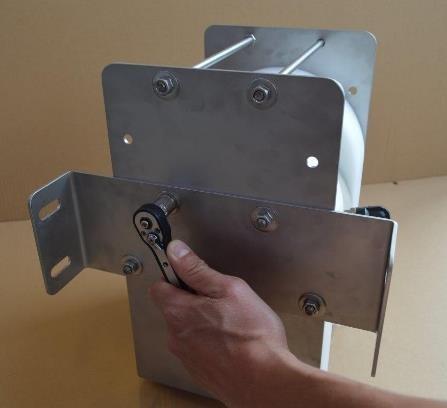

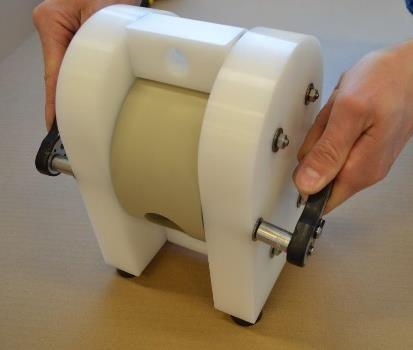

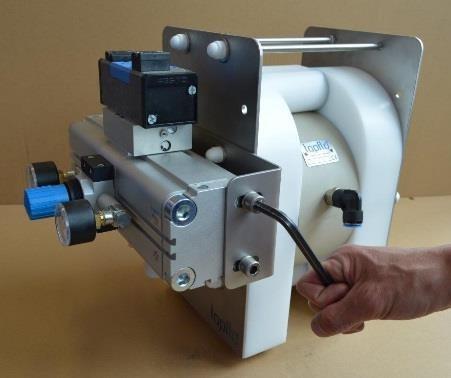

17 3. ÚDRŽBA 3.5. TF50-TF400 Demontáž čerpadla (PE a PTFE) Čísla uvedená v závorkách se odkazují na čísla dílů na výkresech a v seznamech náhradních dílů v kapitole 4 NÁHRADNÍ DÍLY Úkony před demontáží Nezapomeňte z čerpadla vypustit veškerou kapalinu. Pečlivě čerpadlo propláchněte nebo neutralizujte. Odpojte přívod vzduchu a pak připojení sání a výtlaku Postup při demontáži Obr Odpojte vzduchovou hadici od zvyšovače a od čerpadla. Obr Vyšroubujte a vyjměte zvyšovač [99] z montážní desky [990]. Obr Vyšroubujte čtyři matice [37] držící montážní desku [990] a vyjměte ji z čerpadla. Obr Vyšroubujte zbývající matice [37] a opatrně sejměte kolíkové šrouby [147]. Příručka IOM řady Tapflo TF 16

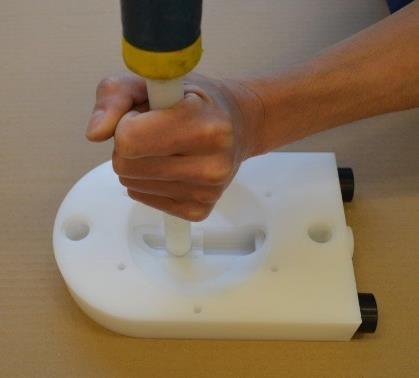

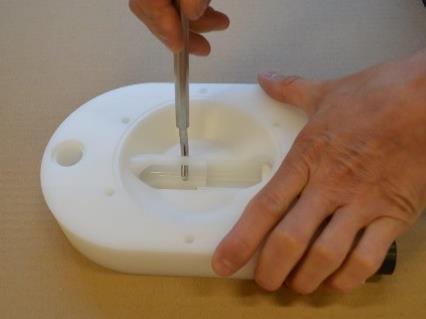

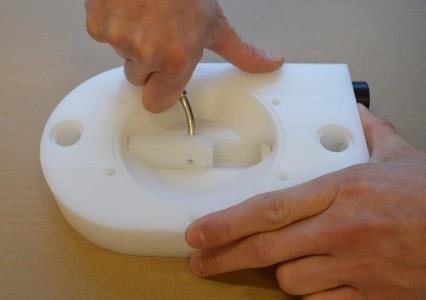

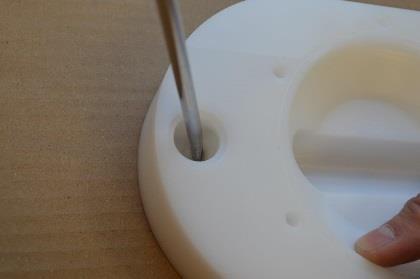

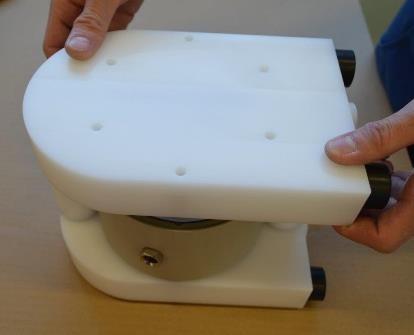

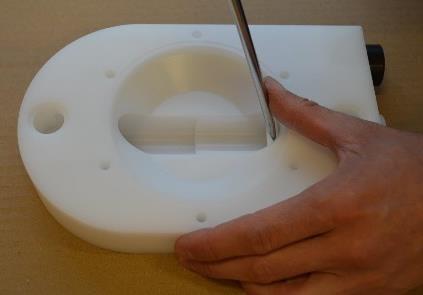

18 3. ÚDRŽBA Obr Položte čerpadlo na jednu stranu a zvedněte jedno z těles [11]. Obr Zvedněte povolené kolektory [13] a středový blok [12] z druhého tělesa [11]. Obr Při demontáži rozpěrného pouzdra [19] jej vyklepněte plastovou tyčí a paličkou. UPOZORNĚNÍ! Pozor, aby nedošlo k deformaci rozpěrného pouzdra. Obr Zasuňte náš speciální nástroj nebo kolíkový šroub [14] do clony v rozpěrném pouzdru [19] a otočte jej. Obr Vytáhněte rozpěrné pouzdro [19]. Obr Vytáhněte spodní pouzdro [212], sedlo ventilu [222] a O- kroužek [43]. Příručka IOM řady Tapflo TF 17

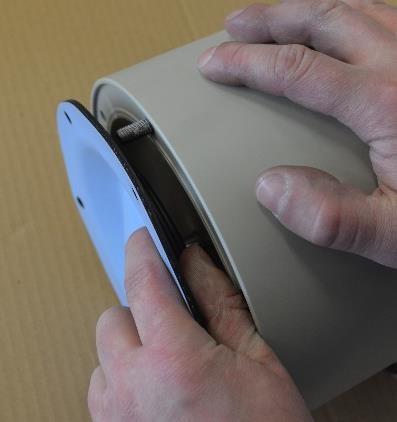

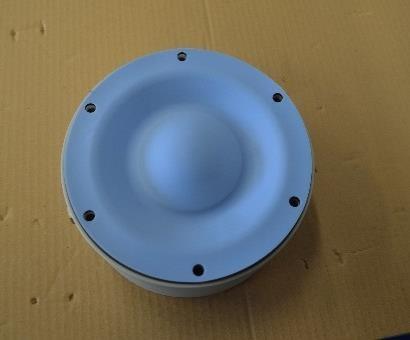

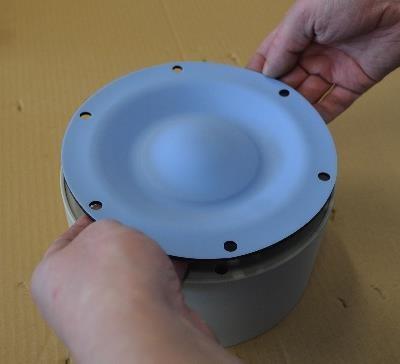

19 3. ÚDRŽBA Obr Vytáhněte horní pouzdro [202] spolu se sedlem ventilu [222], O-kroužkem [43] a blokovacím kolíkem [2021]. Obr Vyšroubujte membránu [15] z jedné strany čerpadla. Obr Vyjměte druhou membránu [15] spolu s hřídelí [16]. Obr TF/TXF50, TF100 Pomocí kleští sejměte oba pojišťovací kroužky [27] ze středového bloku [12]. Pozor! Přitom se chraňte druhou rukou, protože pojišťovací kroužky snadno vystřelí. Obr TF/TXF50, TF100 Vytlačte vzduchový ventil [61] pomocí tlačného zařízení. Postupujte opatrně, aby nedošlo k poškození mosazných hran vzduchového ventilu. Obr TXF100, TF/TXF200, TF/TXF400 Vyšroubujte šrouby desky [2711] z obou stran středového tělesa [12] a vytáhněte levou a pravou desku [271]. Příručka IOM řady Tapflo TF 18

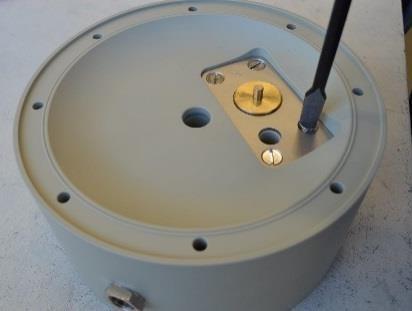

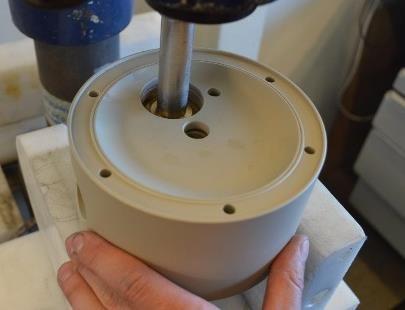

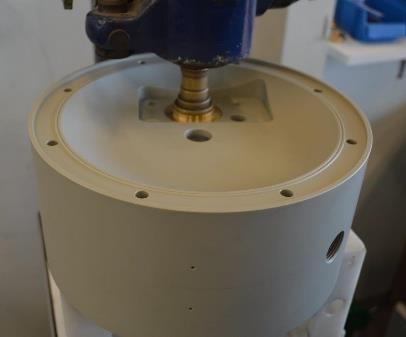

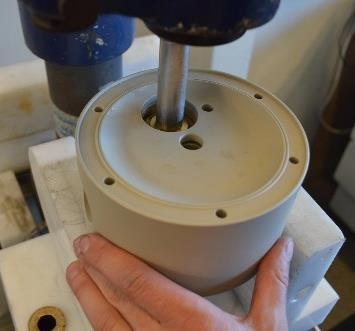

20 3. ÚDRŽBA Obr TXF100, TF/TXF200, TF/TXF400 Vytlačte vzduchový ventil [61] pomocí tlačného zařízení. Postupujte opatrně, aby nedošlo k poškození mosazných hran vzduchového ventilu. Nyní je čerpadlo zcela demontováno. Zkontrolujte veškeré součásti, zda jsou opotřebené nebo poškozené a případně je vyměňte. Když je vzduchový ventil sejmut ze středního tělesa, zkontrolujte stav vnějších O-kroužků (6 x poz. 30) a podle potřeby je vyměňte TF50-TF400 montáž čerpadla (PE a PTFE) Montáž se provádí postupem opačným vůči demontáži. Je zde ovšem několik věcí, na které nesmíte při správné montáži čerpadla zapomenout. Obr Při nasazování vzduchového ventilu [61] do středového bloku [12] naneste vodu nebo líh na O-kroužky pro zajištění hladkého nasazení vzduchového ventilu. Pro tento úkon doporučujeme použít tlačné zařízení. Obr Pokud je nutno znovu nasadit kolíkový šroub membrány [1652], zašroubujte jej do membrány [15] a zajistěte, aby se zašrouboval až na doraz. Obr Při šroubování membrán [15] na hřídel [16] musí otvory v membránách lícovat s otvory ve středovém bloku [12]. Někdy je nutné otočit membránou trochu dozadu. Příručka IOM řady Tapflo TF 19

21 3. ÚDRŽBA Obr Upevňování matic provádějte podle utahovacího postupu a se správným utahovacím momentem. UPOZORNĚNÍ! Po několika týdnech provozu dotáhněte matice předepsaným utahovacím momentem Zkušební chod Doporučujeme provést zkušební chod čerpadla před jeho instalací do systému, aby se zbytečně neplýtvalo kapalinou v případě netěsností v čerpadle, nebo při jeho nespuštění vlivem nesprávné montáže čerpadla. Po několika týdnech provozu dotáhněte matice předepsaným utahovacím momentem TF70 TF420 demontáž čerpadla (nerezová ocel) Čísla uvedená v závorkách se odkazují na čísla dílů na výkresech a v seznamech náhradních dílů v kapitole 4 NÁHRADNÍ DÍLY Úkony před demontáží Nezapomeňte z čerpadla vypustit veškerou kapalinu. Pečlivě čerpadlo propláchněte nebo neutralizujte. Odpojte přívod vzduchu a pak připojení sání a výtlaku Postup při demontáži Obr Odpojte vzduchovou hadici od zvyšovače tlaku a od nasávání vzduchu čerpadla. Obr Vyšroubujte a zvyšovač z montážní desky [990]. Příručka IOM řady Tapflo TF 20

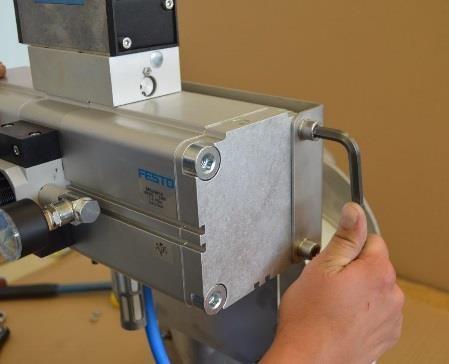

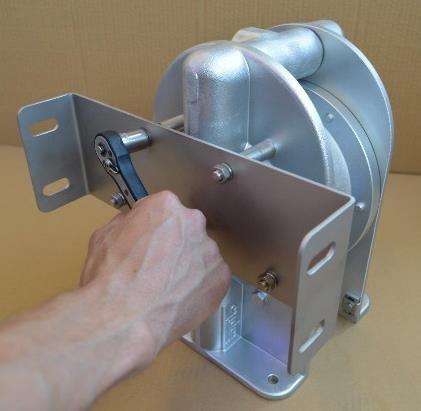

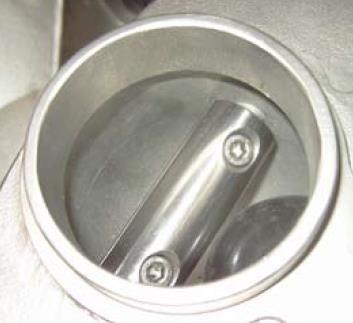

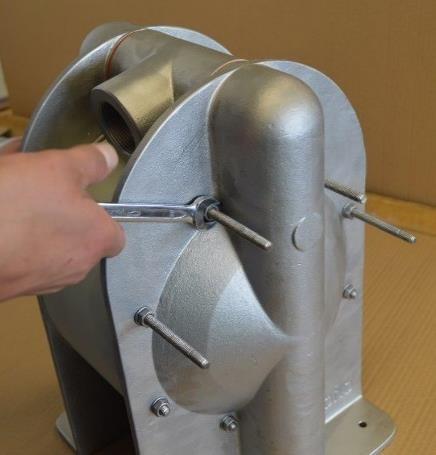

22 3. ÚDRŽBA Obr Vyšroubujte a sejměte čtyři šrouby a vyjměte montážní desku [990]. Obr Vyšroubujte matice pláště [37]. Opatrně vyjměte uvolněný plášť [11] a zvedněte vstupy/výstupy [13]. Vytáhněte sestavu středového bloku. UPOZORNĚNÍ! Postupujte opatrně, aby nedošlo k poškození membrány o závit kolíkového šroubu. Obr Vyšroubujte nástrčné šrouby [227] ze sestav dorazů koulí [22]. Opatrně vyjměte šrouby a poloviční tyče. Obr TF/TXF 70; TF120; Pomocí kleští sejměte oba pojišťovací kroužky [27] ze středového bloku [12]. Pozor! Přitom se chraňte druhou rukou, protože pojišťovací kroužky snadno vystřelí. Obr TF/TXF 70; TF120 Vytlačte vzduchový ventil [61] pomocí tlačného zařízení. Postupujte opatrně, aby nedošlo k poškození mosazných hran vzduchového ventilu. Příručka IOM řady Tapflo TF 21

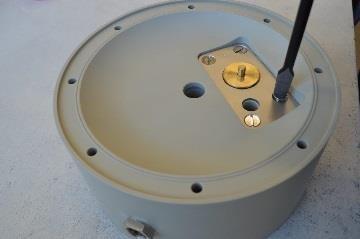

23 3. ÚDRŽBA Obr TXF 120; TF/TXF 220; TF/TXF 420 Vyšroubujte šrouby desky [2711] z obou stran středového tělesa [12] a vytáhněte levou a pravou desku [271]. Obr TXF 120; TF/TXF 220; TF/TXF 420 Vytlačte vzduchový ventil [61] pomocí tlačného zařízení. Postupujte opatrně, aby nedošlo k poškození mosazných hran vzduchového ventilu. Nyní je čerpadlo zcela demontováno. Zkontrolujte veškeré součásti na opotřebení nebo poškození a případně je vyměňte. Když je vzduchový ventil sejmut ze středního tělesa, vnější O-kroužky (6 x poz. 30) je nutno před montážní vyměnit TF70 TF420 montáž čerpadla nerezová ocel Montáž se provádí postupem opačným vůči demontáži. Je zde ovšem několik věcí, na které nesmíte při správné montáži čerpadla zapomenout. Obr Při nasazování vzduchového ventilu [61] do středního bloku [12] naneste vodu nebo líh na O-kroužky pro zajištění hladkého nasazení vzduchového ventilu. Pro tento úkon doporučujeme použít tlačné zařízení. Obr Pokud je nutno znovu nasadit kolíkový šroub membrány [1652], zašroubujte jej do membrány [15] a zajistěte, aby se zašrouboval až na doraz. Příručka IOM řady Tapflo TF 22

24 3. ÚDRŽBA Obr Při šroubování membrán [15] na hřídel [16] musí otvory v membránách lícovat s otvory ve středovém bloku [12]. Někdy je nutné otočit membránou trochu dozadu. Při nasazování kolíkových šroubů [14] dávejte pozor, aby se membrány [15] nepoškodily o závity kolíkového šroubu. Obr Upevňování matic provádějte podle utahovacího postupu a se správným utahovacím momentem. UPOZORNĚNÍ! Po několika týdnech provozu dotáhněte matice předepsaným utahovacím momentem Zkušební chod Doporučujeme provést zkušební chod čerpadla před jeho instalací do systému, aby se zbytečně neplýtvalo kapalinou v případě netěsností v čerpadle nebo při jeho nespuštění vlivem nesprávné montáže čerpadla. Po několika týdnech provozu dotáhněte matice předepsaným utahovacím momentem TF70 TF420 demontáž čerpadla (A/C) Čísla uvedená v závorkách se odkazují na čísla dílů na výkresech a v seznamech náhradních dílů v kapitole 4 NÁHRADNÍ DÍLY Úkony před demontáží Nezapomeňte z čerpadla vypustit veškerou kapalinu. Pečlivě čerpadlo propláchněte nebo neutralizujte. Odpojte přívod vzduchu a pak připojení sání a výtlaku Postup při demontáži Obr Vyšroubujte a zvyšovač z montážní desky [990]. Příručka IOM řady Tapflo TF 23

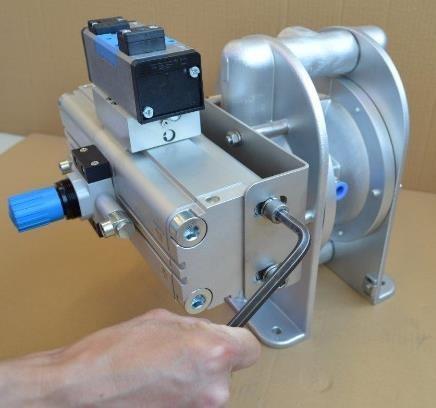

25 3. ÚDRŽBA Obr Vyšroubujte a sejměte čtyři šrouby a vyjměte montážní desku [990]. Obr Vyšroubujte čtyři kolíky [147] z tělesa čerpadla [11]. Obr Vyšroubujte zbytek šroubů [37] z jedné strany pláště čerpadla [11]. Opatrně zvedněte plášť. Sejměte kolektory [13]. Překlopte čerpadlo a vyšroubujte druhý plášť. Obr Za účelem vyjmutí koulí ventilu [23] vyšroubujte zarážku koule ventilu [22] z pláště. Obr Vyšroubujte jednu membránu [15], přitom tlačte druhou proti středovému bloku. Pak vytáhněte druhou membránu s membránovou hřídelí [16] Příručka IOM řady Tapflo TF 24

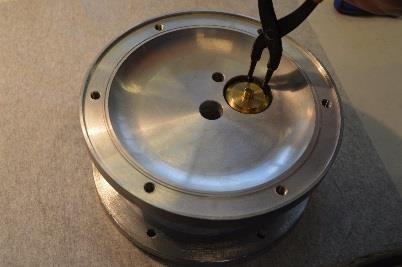

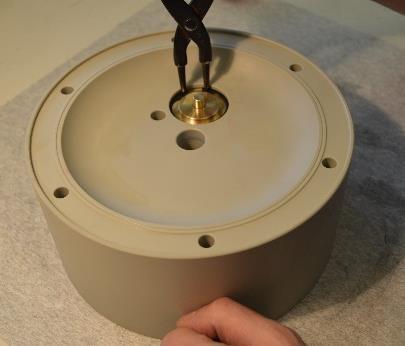

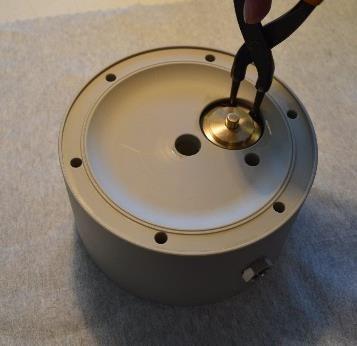

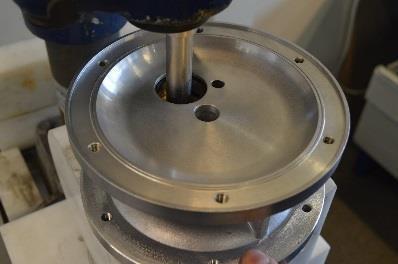

26 3. ÚDRŽBA Obr Pomocí kleští sejměte oba pojišťovací kroužky [27] ze středového bloku [12]. Pozor! Přitom se chraňte druhou rukou, protože pojišťovací kroužky se snadno vystřelí. Obr Vytlačte vzduchový ventil [61] pomocí tlačného zařízení. Postupujte opatrně, aby nedošlo k poškození mosazných hran vzduchového ventilu. Nyní je čerpadlo zcela demontováno. Zkontrolujte veškeré součásti na opotřebení nebo poškození a případně je vyměňte. Když je vzduchový ventil sejmut ze středního tělesa, vnější O-kroužky (6 x poz. 30) je nutno před montážní vyměnit TF70 TF420 montáž čerpadla A/C Montáž se provádí postupem opačným vůči demontáži. Je zde ovšem několik věcí, na které nesmíte při správné montáži čerpadla zapomenout. Obr Při nasazování vzduchového ventilu [61] do středního bloku [12] naneste vodu nebo líh na O-kroužky pro zajištění hladkého nasazení vzduchového ventilu. Pro tento úkon doporučujeme použít tlačné zařízení. Obr Pokud je nutno znovu nasadit kolíkový šroub membrány [1652], zašroubujte jej do membrány [15] a zajistěte, aby se zašrouboval až na doraz. Příručka IOM řady Tapflo TF 25

27 3. ÚDRŽBA Obr Při šroubování membrán [15] na hřídel [16] musí otvory v membránách lícovat s otvory ve středovém bloku [12]. Někdy je nutné otočit membránou trochu dozadu. Při nasazování kolíkových šroubů [14] dávejte pozor, aby se membrány [15] nepoškodily o závity kolíkového šroubu. Obr Upevňování šroubů to provádějte podle utahovacího postupu a správným utahovacím momentem. UPOZORNĚNÍ! Po několika týdnech provozu dotáhněte šrouby předepsaným utahovacím momentem Zkušební chod Doporučujeme provést zkušební chod čerpadla před jeho instalací do systému, aby se zbytečně neplýtvalo kapalinou v případě netěsností v čerpadle nebo při jeho nespuštění vlivem nesprávné montáže čerpadla. Po několika týdnech provozu dotáhněte šrouby předepsaným utahovacím momentem. Příručka IOM řady Tapflo TF 26

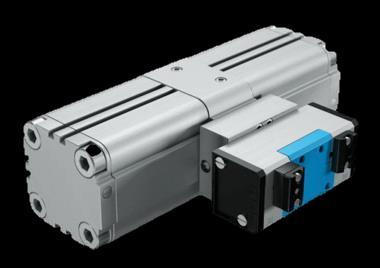

28 4. VOLITELNÉ PŘÍSLUŠENSTVÍ 4. STANDARDNÍ A VOLITELNÉ PŘÍSLUŠENSTVÍ 4.1. Standardní Standardně je čerpadlo Tapflo TF vybaveno zvyšovačem tlaku Festo, jehož součástí jsou dva manometry a regulátor tlaku. Pomocí ovladače lze regulovat výstupní tlak. Maximální zvýšení tlaku je 2:1. Tlakový ro zdíl musí být nejméně 2 bary Zvyšovač SMC Kat. Č. Čerpadla TF50, TF TF100, TF TF200, TF220 TF400, TF420 Na požadavek zákazníka jsme schopni alternativně nabídnout i zvyšovač SMC. SMC nabízí také zvyšovače splňující požadavky ATEX, které lze použít v zóně 2: ATEX II 3 GD c T6 Pokud si přejete objednat čerpadlo TF se zvyšovačem SMC, použijte na konci kódu čerpadla 19S, např. TF120 STT-19S. Další/rozdílné díly: Kat. Č. Čerpadla SMC TF50, TF SMC TF100, TF SMC SMC TF200, TF220 TF400, TF SMC X TF50, TF SMC X TF100, TF SMC X SMC X TF200, TF220 TF400, TF Zvyšovač bez manometrů a regulátoru Pokud je přívodní trasa vzduchu zákazníka již vybavena systémem úpravy vzduchu (filtr-regulátor, manometry atd.), lze objednat čerpadlo s holým zvyšovačem bez dalšího vybavení. V takovém případě je výstupní tlak vždy dvojnásobkem vstupního tlaku. U této varianty použijte v kódu čerpadla 19D, např. TF100 PTT-19D. Další/rozdílné díly: Kat. č D D D D Čerpadla TF50, TF70 TF100, TF120 TF200, TF220 TF400, TF420 Příručka IOM řady Tapflo TF 27

29 4. VOLITELNÉ PŘÍSLUŠENSTVÍ 4.4. Systém úpravy vzduchu Pokud se rozhodnete objednat zvyšovač bez dalšího vybavení, můžeme jako alternativu nabídnout systémy úpravy vzduchu: Kat. č. Čerpadla Popis TF50, TF70 Filtr/regulátor + manometr + montážní držák TF100, TF200, Filtr/regulátor + manometr + montážní TF120, TF220 držák TF400, TF420 Filtr/regulátor + manometr + montážní držák TF50, TF70 Jehlový ventil TF100, TF200, TF120, TF220 Jehlový ventil TF400, TF420 Jehlový ventil TF50, TF70 Filtr/regulátor + manometr + odlučovač vody + montážní držák TF100, TF200, Filtr/regulátor + manometr + odlučovač TF120, TF220 vody + montážní držák TF400, TF420 Filtr/regulátor + manometr + odlučovač vody + montážní držák 4.5. Čerpadlo připraveno pro montáž zvyšovače Čerpadla Tapflo lze vybavit pouze s výztužnými deskami připravenými pro sestavu zvyšovače, ovšem bez samotného zvyšovače. Čerpadlo bude také vybaveno hybridním vzduchovým ventilem s pístem PET. Tak je čerpadlo připravené pro vysokotlaké použití a koncový uživatel může instalovat zvyšovač na čerpadlo sám. U této varianty použijte v kódu čerpadla 7HN11F, např. T100 PTT-7HN11F Čerpadlo s výztužnými deskami Čerpadla Tapflo lze dodat pouze s jednoduchými výztužnými deskami z nerezové oceli, aby byla konstrukce robustnější. Tak je čerpadlo připravené pro vysokotlaké použití a koncový uživatel může dodávat do čerpadla stlačený vzduch z vlastní instalace. U této varianty použijte v kódu čerpadla 11S, např. T100 PTT-11S. Příručka IOM řady Tapflo TF 28

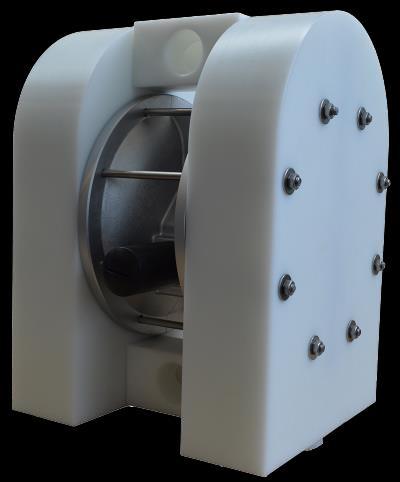

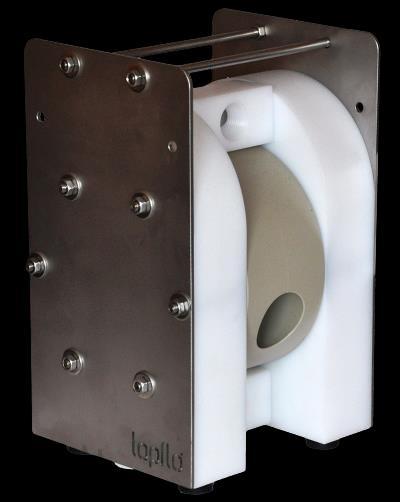

30 4. VOLITELNÉ PŘÍSLUŠENSTVÍ 4.7. Čerpadlo s hliníkovým středovým tělesem Aby se zvýšila životnost čerpadla u vysokotlakých použití doporučujeme používat čerpadla s hliníkovým středovým blokem. Tento materiál je odolnější vůči vysokému tlaku než naše standardní PP. U této varianty použijte v kódu čerpadla 6A, např. T100 PTT-6A. Příručka IOM řady Tapflo TF 29

31 5. NÁHRADNÍ DÍLY 5. NÁHRADNÍ DÍLY 5.1. Plastová čerpadla 5.2. Plastová čerpadla seznam dalších/jiných náhradních dílů Poz. Množství Popis Materiál 99 1 Zvyšovač Montážní deska zvyšovače tlaku AISI Montážní šroub zvyšovače tlaku A Montážní podložka zvyšovače tlaku A Výztužná deska AISI Přídavné matice AISI Přídavné podložky AISI Přídavné PP Přídavné kolíkové šrouby A Čerpadla z nerezové oceli 5.4. Čerpadla z nerezové oceli seznam náhradních dílů Poz. Množství Popis Materiál 99 1 Zvyšovač Montážní deska zvyšovače tlaku AISI Montážní šroub zvyšovače tlaku A Montážní podložka zvyšovače tlaku A Přídavné matice AISI Přídavné podložky AISI Kolíkové šrouby s dlouhým závitem A4-80 Příručka IOM řady Tapflo TF 30

32 5. NÁHRADNÍ DÍLY 5.5. Čerpadla z hliníku/litiny 5.6. Čerpadla z hliníku/litiny seznam náhradních dílů Poz. Množství Popis Materiál 99 1 Zvyšovač Montážní deska zvyšovače tlaku AISI Montážní šroub zvyšovače tlaku A Montážní podložka zvyšovače tlaku A Přídavné matice AISI Přídavné podložky AISI Speciální kolíkový šroub AISI 316L 5.7. Doporučení ke skladování I za normálního provozu se budou některé části v čerpadle opotřebovávat. Aby se zamezilo nákladným odstávkám, doporučujeme mít na skladě několik náhradních dílů. V závislosti na podmínkách provozu a významu zajištění nepřetržitého provozu nabízíme tři různé sady náhradních dílů pro plastová čerpadla: Sady KIT LIQ a KIT VAL obsahují díly obsažené na smáčené straně a sada KIT AIR obsahuje díly obsažené na vzduchové straně čerpadla podléhající opotřebení; dále dvě sady náhradních dílů pro kovová čerpadla: sada KIT LIQ a KIT AIR. Podrobné informace o obsahu každé sady jsou uvedeny v příručce IOM.Příslušné řady, ceny vám sdělí společnost Tapflo na vyžádání. Lze také nakoupit sady náhradních dílů pro naše zvyšovače tlaku FESTO: SADA Popis Obsah KIT KIT KIT Sada opotřebovávaných dílů Sada opotřebovávaných dílů Sada opotřebovávaných dílů Pístový modul, pojistné kroužky, těsnění a O-kroužky, kluzný kus, přítlačná pružina, děrovaný kotouč O-kroužky a těsnění, šroub se zápustnou hlavou, břitový kroužek, pojistné kroužky, rozpěrná pouzdra, kužel, přítlačná pružina, těsnicí píst, vodicí pásek O-kroužky a těsnění, břitový kroužek, pojistné kroužky, kužel, přítlačná pružina, těsnicí píst, vodicí pásek, zarážka, kazeta Příručka IOM řady Tapflo TF 31

33 5. NÁHRADNÍ DÍLY 5.8. Jak objednávat náhradní díly Při objednávání náhradních dílů pro čerpadla Tapflo vždy uveďte číslo modelu a výrobní číslo ze středového tělesa nebo pláště čerpadla. Pak už jen uveďte čísla dílů ze seznamu náhradních dílů a množství každé položky Kód čerpadla Číslo modelu na čerpadle a na přední straně tohoto návodu k použití vypovídá o velikosti a materiálech čerpadla. I. Membránové čerpadlo Tapflo IV. Materiál smáčených kovových částí II. Základní možnosti III. Max. kapacita * [l/min] V. Materiál membrán VI. Materiál koulí ventilů VII. Speciální provedení T F 100 P T T -7PV I. T = membránové čerpadlo Tapflo II. IV. Základní možnosti: B = Opěrné membránové čerpadlo D = Sudové čerpadlo F = Filtrační lisové čerpadlo T = čerpadlo s dvojitým vstupem/výstupem X = schváleno pro ATEX, skupinu II, kat. 2 Materiál smáčených kovových částí: P = PE T = PTFE S = nerezová ocel AISI316L A = hliník C = litina V. Materiál membrán: E = EPDM N = NBR (nitrilová pryž) T = PTFE B = PTFE TFM 1705b V = FKM (pouze T50 a T70) VI. Materiál koulí ventilů: E = EPDM N = NBR (nitrilová pryž) T = PTFE S = nerezová ocel AISI 316 P = PU (polyuretan) K = keramika V = FKM B = PTFE TFM 1635 VII. Speciální provedení: 1 = volitelný materiál vstupu / výstupu 2 = vložka sedla ventilu 3 = volitelný typ připojení 4 = uspořádání opěrného systému membrány 5 = další speciální provedení 6 = volitelný materiál středního tělesa 7 = volitelný materiál vzduchového ventilu 7 = volitelný materiál těsnění poz = volitelný materiál kolíkových šroubů pláště 11 = výztužné desky pláště 13 = varianty s dvojitým vstupem/výstupem 14 = volitelné nožky ventilu 19 = speciální volitelné příslušenství filtračních lisových čerpadel Příručka IOM řady Tapflo TF 32

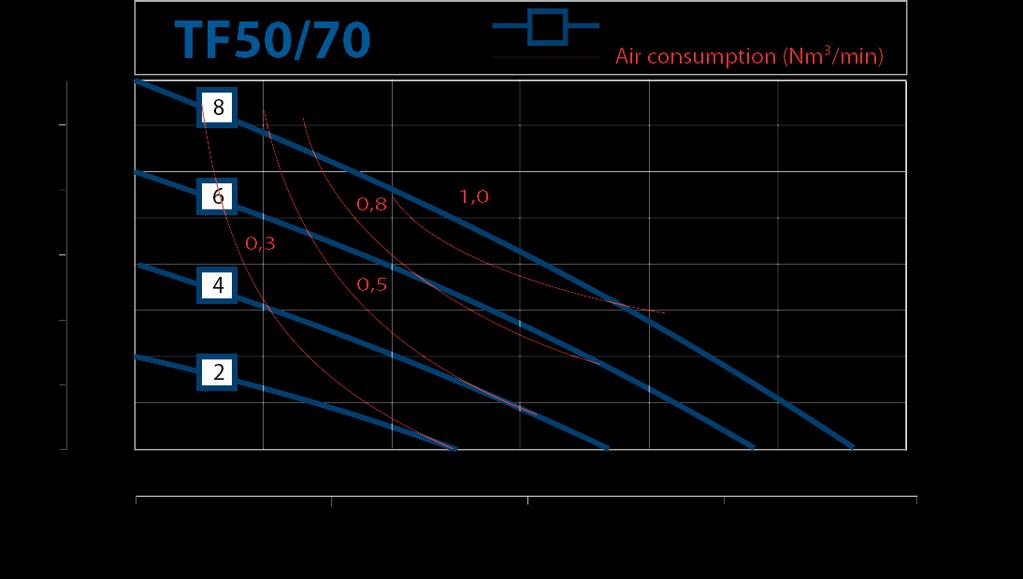

34 6. ÚDAJ 6. ÚDAJE 6.1. Kapacitní křivky Výkonové křivky vychází z teploty vody 20 C. Další podmínky mohou mít vliv na výkon. Níže je uvedeno, jak se kapacita mění s různými viskozitami a sacími výškami. Příručka IOM řady Tapflo TF 33

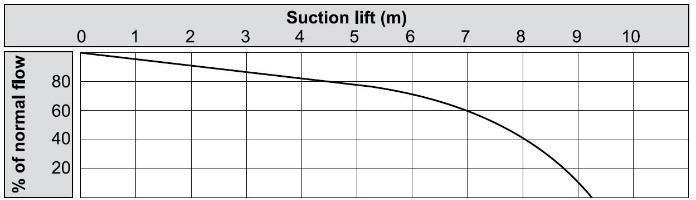

35 6. ÚDAJ Doporučený průtok je polovinou maximálního průtoku, např. doporučený průtok pro T50 je 25 l/min Změny kapacity Změny kapacity s různými sacími výškami Změny kapacity s různými viskozitami Příručka IOM řady Tapflo TF 34

36 6. ÚDAJ 6.3. Technické údaje VELIKOST TECHNICKÉ ÚDAJE ČERPADLA TF50 TF100 TF200 TF400 Max. kapacita * [l/min] / [US GPM] 60 / 15,8 125 / / / 150 Zdvihový objem** [ml] / [cu in] 87,5 / 5, / 17,1 933 / 56, / 140,3 Max. výtlačný tlak [bar] / [psi] 16 / / / / 174 Max. tlak vzduchu [bar] / [psi] 8 / / / 87 6 / 87 Max. sací výška v suchém stavu*** [m] / [Ft] 2,5 / 8 3,5 / 11 4 / 13 4 / 13 Max. sací výška v mokrém stavu [m] / [Ft] 8 / 26 8 / 26 8 / 26 8 / 26 Maximální průměr pevných částic [mm] / [in] 4 / 0,16 6 / 0,24 10 / 0,39 15 / 0,59 Max. teplota čerpadla z PE [ C] / [ F] 70 / / / / 158 Max. teplota čerpadla z PTFE [ C] / [ F] 100 / / / / 212 Hmotnost čerpadla z PE [kg] / [lb] 6 / 16,08 12 / 32,15 27 / 72,34 49 / 131,28 Hmotnost čerpadla z PTFE [kg] / [lb] 9 / 19,84 19 / 50,91 47 / 103,62 95 / 254,53 VELIKOST TECHNICKÉ ÚDAJE ČERPADLA TF70 TF120 TF220 TF420 Max. kapacita * [l/min] / [US GPM] 78 / / / / 150 Zdvihový objem** [ml] / [cu in] 87,5 / 5, / 17,1 933 / 56, / 140,3 Max. výtlačný tlak [bar] / [psi] 16 / / / / 174 Max. tlak vzduchu [bar] / [psi] 8 / / / 87 6 / 87 Max. sací výška v suchém stavu*** [m] / [Ft] 3 / 9,8 4 / 13 4 / 13 4 / 13 Max. sací výška v mokrém stavu [m] / [Ft] 8 / 26 8 / 26 8 / 26 8 / 26 Maximální průměr pevných částic [mm] / [in] 4 / 0,16 6 / 0,24 10 / 0,39 15 / 0,59 Max. teplota s EPDM/NBR [ C] / [ F] 80 / / / / 176 Max. teplota s PTFE [ C] / [ F] 110 / / / / 230 Hmotnost čerpadla z hliníku [kg] / [lb] 6 / 16 9 / / / 94 Hmotnost čerpadla z litiny [kg] / [lb] 11 / / / / 217 Hmotnost čerpadla z oceli AISI 316 [kg] / [lb] 8 / / / / 185 * = Doporučený průtok je polovinou maximálního průtoku, např. doporučený průtok pro T50 je 30 l/min (7,9 US GPM) ** = vychází z čerpadel s membránami EPDM. Čerpadla s membránami PTFE mají objem menší přibližně o 15 %. *** = S koulemi ventilů z nerezové oceli, jiné materiály mohou sání snižovat. V takovém případě se na nás obraťte. Příručka IOM řady Tapflo TF 35

37 6. ÚDAJ 6.4. Rozměry Rozměry v mm (pokud není uvedeno jinak) / rozměry v palcích (pokud není uvedeno jinak) Pouze celkové rozměry, pro podrobné výkresy se obraťte na nás. Změny vyhrazeny bez předchozího upozornění Plastová čerpadla DIM A A2 A3 B2 B3 D2 D3 D4 F G H2 I I2 J K L M VELIKOST ČERPADLA ,77 12,56 15,67 15, ,91 7,87 10,63 13, ,57 10,79 13,43 15, ,72 10,24 14,17 17, ,87 17,48 24,41 27, ,35 14,33 19,69 24, ,50 19,09 24,80 30, ,86 13,82 19,72 22, ,59 0,59 1,18 1, ,57 5,51 8,27 11, ,12 6,14 10,00 12, ,79 1,10 1,50 1, ,48 9,92 13,58 17,32 1/2" 1" 1 1/2" 2" 1/ / ,48 9,92 13,58 17,32 M8x20 M8x20 M8x20 M8x20 M8x20 M8x20 M8x20 M8x20 G1/8" / G1/8 / G1/4" / G1/4 / G1/2" / G1/2 / G1/2" / G1/2 / Příručka IOM řady Tapflo TF 36

38 6. ÚDAJE Čerpadla z nerezové oceli DIM A A2 A3 B2 B3 D2 D4 G H2 I I2 J K L M VELIKOST ČERPADLA ,77 12,56 15,67 15, ,91 7,87 10,71 13, ,30 9,41 13,46 15, ,14 8,07 11,10 13, ,96 16,02 22,05 24, ,02 12,17 16,61 20, ,50 13,07 18,27 21, ,57 6,30 8,27 11, ,08 6,22 8,43 11, ,75 1,06 1,50 1, ,56 10,12 13,70 17,44 1/2" 1" 1 1/2" 2" 1/ / ,57 2,05 2,76 3,15 8,5 8,5 8,5 10 0,33 0,33 0,33 0,39 G1/8" / G1/8 / G1/4" / G1/4 / G1/2" / G1/2 / G1/2" / G1/2 / Příručka IOM řady Tapflo TF 37

39 6. ÚDAJE Čerpadla z hliníku/litiny DIM A A2 B2 B3 D2 D4 G H2 I I2 J K L M VELIKOST ČERPADLA ,77 12,56 15,67 15, ,94 7,87 10,83 14, ,57 7,80 10,51 13, ,43 15,94 21,34 25, ,74 11,89 16,46 21, ,57 13,03 18,39 22, ,57 6,30 8,66 11, ,08 6,22 8,27 11, ,87 1,06 1,34 1, ,48 9,92 13,62 17,64 1/2* 1" 1 1/2" 2" 1/ / ,14 1,30 1,77 3, ,39 0,39 0,39 0,39 G1/8" / G1/8 / G1/4" / G1/4 / G1/2" / G1/2 / G1/2" / G1/2 / Příručka IOM řady Tapflo TF 38

40 6. ÚDAJE 6.5. Utahovací momenty Doporučujeme následující utahovací momenty. VELIKOST ČERPADLA MONTÁŽNÍ UTAHOVACÍ MOMENT [Nm] TF50, TF70 S 8 TF100, TF120 S 16 TF200, TF220 S 20 TF400, TF420 S 23 TF70 A/C 12 TF120 A/C 17 TF220 A/C 18 TF420 A/C Přípustná zatížení na kolektorech a potrubích Směr Doporučujeme nepřekračovat následující zatížení a síly působící na kolektorech a potrubích. TF50 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 31 5,3 Y 31 5,3 Z 31 5,3 Směr TF100 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 35 6,1 Y 35 6,1 Z 35 6,1 Směr TF200 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 43 7,4 Y 43 7,4 Z 43 7,4 Směr TF400 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 56 9,6 Y 56 9,6 Z 56 9,6 Příručka IOM řady Tapflo TF 39

41 6. ÚDAJE Směr TF70 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 31 6,3 Y 31 6,3 Z 31 6,3 Směr TF120 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 35 7,3 Y 35 7,3 Z 35 7,3 Směr TF220 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 43 8,8 Směr TF420 Zatížení [N] (vstup / výstup) Silový moment (vstup/výstup) [Nm] X 56 11,5 Y 56 11,5 Z Příručka IOM řady Tapflo TF 40

42 6. ZÁRUKA 7. ZÁRUKA 7.1. Záruční formulář Společnost: Telefon: Fax: Adresa: Země: Jméno kontaktní osoby: Datum dodání: Datum instalace čerpadla: Typ čerpadla: Výrobní číslo (viz typový štítek nebo je vyraženo na tělese čerpadla): Popis závady: Instalace: Kapalina: Teplota [ C]: Viskozita [cps]: Měrná hmotnost [kg/m 3 ]: Hodnota ph: Obsah částic: %, max. velikost [mm]: Průtok [l/min]: Provoz [hod./den]: Počet spuštění za den: Výtlačná výška [m vodního sloupce]: Tlak vzduchu [bar]: Sací výška / zdvih [m]: Kvalita vzduchu (filtr, mikrony, mazání): Další: Místo pro nákres instalace: Příručka IOM řady Tapflo TF 41

43 6. ZÁRUKA 7.2. Vracení dílů Při vracení dílů společnosti Tapflo postupujte následovně: Projednejte se společností Tapflo způsob odeslání. Vyčistěte nebo neutralizujte a propláchněte součást/čerpadlo. Ujistěte se, že v součásti/čerpadle není žádná kapalina. Pečlivě vracené díly zabalte, aby se zamezilo jejich poškození při přepravě. Pokud nebudou výše uvedené pokyny splněny, součásti nebudou přijaty Záruka Společnost Tapflo poskytuje záruku dle níže uvedených podmínek po dobu nepřesahující 5 let od instalace a po dobu nepřesahující 6 let od data výroby. 1. Následující všeobecné podmínky se vztahují na prodej strojů, součástí a souvisejících služeb a výrobků společnosti (dále označované jako výrobky ). 2. Společnost Tapflo (výrobce) ručí za to, že: a. její výrobky jsou prosté vad materiálu, návrhu a provedení v době prvního nákupu; b. její výrobky budou fungovat v souladu s provozními příručkami Tapflo; Tapflo neručí za to, že výrobek bude splňovat specifické potřeby zákazníka, vyjma účelů stanovených ve výzvě k poskytnutí dokumentace nebo v jiných dokumentech, které jsou specificky zpřístupněny společnosti Tapflo před uzavřením této smlouvy; c. jsou v návrhu čerpadla použity vysoce kvalitní materiály a že obrábění a montáž jsou provedeny podle nejpřísnějších norem. Pokud není výše výslovně uvedeno jinak, společnost Tapflo neposkytuje žádné záruky, výslovné nebo mlčky předpokládané, týkající se výrobku, včetně jakýchkoliv záruk vhodnosti pro konkrétní účel. 3. Tato záruka se nevztahuje na jiné okolnosti než vady v materiálu, konstrukce a provedení. Tato záruka se zejména nevztahuje na následující: a. Pravidelné prohlídky, údržba, oprava a výměna dílů vlivem běžného opotřebení (těsnění, O- kroužky, pryžové díly, membrány, vzduchové ventily atd.); b. Poškození výrobku způsobené: b.1. Úpravou, nevhodným nebo nesprávným použitím, mimo jiné včetně nepoužívání výrobku k jeho běžným účelům stanoveným v okamžiku nákupu nebo v souladu s návody k použití a údržbě výrobku společnosti Tapflo, nebo instalace či nesprávné odvětrávání či používání výrobku způsobem neodpovídajícím platným technickým nebo bezpečnostním normám; b.2. Opravy provedené nezkušeným a neznalým personálem nebo nepoužívání originálních dílů Tapflo; Příručka IOM řady Tapflo TF 42

44 6. ZÁRUKA b.3. Nehody nebo jiné příčiny mimo kontrolu společnosti Tapflo, mimo jiné včetně blesků, vody, požáru, zemětřesení, veřejných nepokojů atd.; 4. Tato záruka pokrývá výměnu nebo opravu jakéhokoliv dílu, u něhož je zdokumentována závada vlivem konstrukce nebo montáže, za nové nebo opravené díly bezplatně dodané společností Tapflo. Tato záruka se nevztahuje na díly podléhající běžnému opotřebení. O tom, zda bude vadný díl vyměněn nebo opraven, rozhoduje výhradně společnost Tapflo. 5. Záruka na výrobky je platná po dobu od data dodání dle aktuálních zákonů za podmínky, že oznámení domnělé vady výrobků nebo dílů bude doručeno společnosti Tapflo písemně během zákonné lhůty 8 dnů od zjištění závady. Oprava nebo výměna dle těchto záručních podmínek netvoří nárok na prodloužení nebo opětovné zahájení záruční doby. 6. Oprava nebo výměna dle těchto záručních podmínek netvoří nárok na prodloužení nebo opětovné zahájení záruční doby. Oprava nebo výměna dle těchto záručních podmínek může být splněna funkčně ekvivalentními repasovanými jednotkami. K provedení opravy nebo výměny vadných dílů je po pečlivé prohlídce čerpadla oprávněn pouze odborně způsobilý personál společnosti Tapflo. Vyměněné vadné díly nebo součásti se stávají majetkem společnosti Tapflo. 7. Výrobky jsou vyrobeny v souladu s normou CE a (případně) zkoušeny společností Tapflo. Schvalování a zkoušky jinými regulačními úřady jdou na náklady a odpovědnost zákazníka. Výrobky se nepovažují za vadné z hlediska materiálu, konstrukce nebo provedení, pokud je nutno je uzpůsobit, změnit nebo seřídit tak, aby odpovídaly národním nebo místním technickým nebo bezpečnostním normám platným v zemi jiné, než pro kterou byla jednotka původně navržena a vyrobena. Tato záruka se nevztahuje na takové úpravy, změny nebo seřízení ani na pokusy o ně, i když jsou třeba správně provedeny, ani na jakékoliv jimi způsobené škody, ani na žádné úpravy, změny nebo seřízení za účelem vhodnosti výrobku nad rámec jeho běžného účelu popsaného v provozní příručce výrobku, pokud to není předem písemně schváleno společností Tapflo. 8. Instalace, včetně elektrického a jiného připojení k inženýrským sítím v souladu s výkresy společnosti Tapflo, probíhá na náklady a odpovědnost zákazníka, pokud není písemně dohodnuto jinak. 9. Společnost Tapflo neodpovídá za žádné nároky vyplývající ze smlouvy, soudního sporu či na jiném základě, v souvislosti s jakýmikoliv nepřímými, speciálními, náhodnými nebo následnými škodami způsobenými zákazníkovi nebo třetím stranám, včetně ztráty zisku, vyvolanými nedodržením par. 3 výše nebo tím, že zákazník nebo třetí strana nemůže výrobky používat. Aniž je dotčena platnost výše uvedeného, odpovědnost společnosti Tapflo vůči zákazníkovi nebo třetím stranám za nároky vyplývající ze smlouvy, soudního sporu či na jiném základě, se omezuje na celkovou částku uhrazenou zákazníkem za výrobek, který škody způsobil. Příručka IOM řady Tapflo TF 43

45 Tapflo s.r.o. Česká a Slovenská republika Kulkova 4045/ Brno Tel.: Fax: Obchodní dotazy: tapflo@tapflo.cz Výrobky a služby Tapflo jsou dostupné v 75 zemích na 6 kontinentech. Společnost Tapflo je celosvětově zastoupena vlastními společnostmi skupiny Tapflo a pečlivě vybranými distributory zajišťujícími nejvyšší kvalitu služeb společnosti Tapflo pro pohodlí našich zákazníků. AUSTRÁLIE RAKOUSKO ÁZERBÁJDŽÁN BAHRAJN BĚLORUSKO BELGIE BOSNA BRAZÍLIE BULHARSKO KANADA CHILE ČÍNA KOLUMBIE CHORVATSKO ČESKÁ REPUBLIKA DÁNSKO EKVÁDOR EGYPT ESTONSKO FINSKO FRANCIE ŘECKO GRUZIE NĚMECKO HONGKONG MAĎARSKO ISLAND INDIE INDONÉSIE ÍRÁN IRSKO IZRAEL ITÁLIE JAPONSKO JORDÁNSKO KAZACHSTÁN KUVAJT LOTYŠSKO LIBYE LITVA MAKEDONIE MALAJSIE MEXIKO ČERNÁ HORA MAROKO NIZOZEMSKO NOVÝ ZÉLAND NORSKO POLSKO PORTUGALSKO FILIPÍNY KATAR RUMUNSKO RUSKO SAUDSKÁ ARÁBIE SRBSKO SINGAPUR SLOVENSKO SLOVINSKO JIŽNÍ AFRIKA JIŽNÍ KOREA ŠPANĚLSKO SÚDÁN ŠVÉDSKO ŠVÝCARSKO SÝRIE TCHAJ-WAN THAJSKO TURECKO UKRAJINA SPOJENÉ ARABSKÉ EMIRÁTY VELKÁ BRITÁNIE USA UZBEKISTÁN VIETNAM Tapflo s.r.o. IČ: DIČ: CZ Spisová značka: C vedená u Krajského soudu v Brně Kancelář: Tapflo s.r.o. Kulkova 4045/8, , Brno Mail: Tapflo@tapflo.cz Tel: Fax IČ: DIČ: CZ Spisová značka: C vedená u Krajského soudu v Brně Kancelář: logistika@tapflo.cz tel: mob.: tapflo@tapflo.cz tel: mob:
