CZ.80H.0 SERVO 35 SERVO 35 PLUS SERVO 35 NOVA SERVO 35 NOVA PLUS. Pluh

Transkript

1 H.0 SERVO 35 SERVO 35 PLUS SERVO 35 NOVA SERVO 35 NOVA PLUS Pluh Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 V ûen z kaznìku! UËinil jste dobrou volbu, tïöì n s to a blahop ejeme V m k tomuto rozhodnutì pro Pˆttinger. Jako V ö partner v zemïdïlskè technice V m nabìzìme kvalitu a v kon spojenè s bezpeënou obsluhou. Abychom mohli odhadnout podmìnky pouûitì naöich zemïdïlsk ch stroj a tyto poûadavky neust le zohledúovat p i v voji nov ch za ÌzenÌ, prosìme V s o nïkterè údaje. KromÏ toho m me tìm takè moûnost cìlenï V s informovat o nov ch v vojìch. RuËenÌ za v robek, informaënì povinnost Povinnost ruëenì za v robek zavazuje v robce a obchodnìka p i prodeji za ÌzenÌ p edat n vod pro provoz a zaökolit z kaznìka na stroji s upozornïnìm na p edpisy pro obsluhu, bezpeënostnì p edpisy a p edpisy pro údrûbu. Na d kaz, ûe byl stroj a n vod pro provoz dnï p ed n, je nutnè potvrzenì. Pro tento úëel zaölete podepsan - Dokument A firmï Pˆttinger. - Dokument B z st v u odbornèho podniku, kter p ed v stroj. - Dokument C obdrûì z kaznìk. - Dokument D (pokyny pro p ed nì v robku) zaölete podepsan firmï Pˆttinger Ve smyslu z kona ruëenì za v robek je kaûd zemïdïlec podnikatel. VÏcn ökoda ve smyslu ruëenì za v robek je ökoda, kter vznik vlivem stroje, avöak na nïm nevznik, za ruëenì se poëìt se samodrûbou (Euro 500,-). PodnikatelskÈ vïcnè ökody ve smyslu z kona jsou z ruëenì vylouëeny. Pozor! TakÈ p i pozdïjöìm dalöìm p ed nì stroje z kaznìkem musì b t spolup ed n n vod pro provoz a odbïratel stroje musì b t zaökolen upozornïnìm na jmenovanè p edpisy. ALLG./BA SEITE 2 / 0000-

3 POKYNY PRO PÿED NÕ V ROBKU Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) A. P TTINGER s. r. o., Dominik nskè n mïstì 4/5, Brno,»esk republika ProsÌme, p ezkouöejte uvedenè body, tak jak vypl v z povinnostì z ruky za v robek. Zak Ìûkujte, prosìm, odpovìdajìcì body. X Stroj SERVO byl p ezkouöen podle dodacìho listu. Vöechny p iloûenè dìly rozbaleny. Veöker bezpeënostnïtechnick a obsluhovacì za ÌzenÌ jsou k dispozici. Obsluha, uvedenì do provozu a drûba stroje pop. n adì projedn ny se z kaznìkem podle n vodu k obsluze a vysvïtleny. ZapojenÌ stroje k traktoru provedeno. HydraulickÈ p Ìpoje zapojeny a jejich funkce p ekontrolov na. HydraulickÈ funkce (ot ËenÌ, plynulè nastavenì öì ky z bïru) p edvedeny a vysvïtleny. Se ÌzenÌ pluhu k traktoru (nastavenì 1. tïlesa, taûn bod). Skl pïnì do p epravnì a pracovnì polohy vysvïtleno. Poskytnuty informace ohlednï v bavy na p nì, pop. p ÌdavnÈho za ÌzenÌ. P ed no upozornïnì na bezpodnìneënè p eëtenì n vodu k obsluze. Potvrzuji, ûe stroj, obchodnì n zev... Typ...V robnì ËÌslo stroje /podvozku Masch. / Fgst. Ident.Nr. Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. byl zkontrolov n podle shora uveden ch bod a p ed n z kaznìkovi. Datum p ed nì Adresa z kaznìka RazÌtko prodejnì organizace / Podpis Podpis... Pro prok z nì, ûe byly stroj i n vod k obsluze dnï p ed ny, je nutnè potvrzenì. ï Dokument A vyplúte, podepiöte a zaölete zpït z stupci v robnìho podniku. ï Dokument B z st v prodejnì organizaci, kter stroj p ed v. ï Dokument C obdrûì z kaznìk. P ed vacì protokol (A) a pokyny pro p ed nì v robku (D) ihned odeölete na adresu: A. P TTINGER s. r. o., Dominik nskè n mïstì 4/5, Brno,»esk republika Dokum D Servo - 3 -

4 OBSAH Dbejte bezpeënostnìch p edpis v p iloze A! Obsah RuËenÌ za v robek, informaënì povinnost...2 V ûen z kaznìku!...2 V znam v straûn ch znaëek...5 P Ìprava traktoru...6 T Ìbodov z vïs...6 Ovl d nì hydraulickè soustavy zvedacìho za ÌzenÌ...6 ZapojenÌ hydrauliky k taûnèmu prost edku...7 P Ìprava pluhu...7 P ipojenì n adì k traktoru...8 OdpojenÌ od traktoru...8 P ed jìzdou na pole...9 P estavov nì zajiöùovanèho v etene...11 JemnÈ se izov nì...11 Tabulka 965 mm...11 Tabulka 825 mm...11 Pozor p i n jezdu s pluhem SERVO 45 S na pole...12 TaûenÌ pluhu...12 P ÌËnÈ se ÌzenÌ pluhu (11)...12 NastavenÌ pluhu k traktor m se za ÌzenÌm ÑSERVOMATICì...13 Orba s regulaënì hydraulikou...14 HydraulickÈ p estavov nì öì ky z bïru (SERVO PLUS)...14 Orba ON-LAND...15 KonvenËnÌ orba...15 P estavenì pro konvenënì orbu...15 P estavenì pro ON-LAND orbu...15 St iûnè örouby...16 PlnÏ automatickè ÑNonstopì jiötïnì proti p etìûenì...17 Plynov akumul tor (43)...18 ZmÏna tlaku v plynovèm akumul toru...18 VöeobecnÈ pokyny k drûbï n adì...19 Opot ebovanè dìly...19 Tlak vzduchu v pneumetik ch...19»iötïnì Ë stì n adì...19 OdstavenÌ mimo p Ìst eöky...19 UloûenÌ na zimu...19 Hydraulick soustava...19 P ÌËnÈ se ÌzenÌ pluhu...20 Z kladnì nastavenì orebnìch tïles...20 P edradliëky:...22 DvojitÈ opïrnè kolo...23 P epravnì otoënè kolo...24 P edsazenè otoënè transportnì kolo...25 Zachyt vacì rameno pro p ipojenì drobìcìho v lce a p ÌvÏsnÈho n adì jiötïnè hydraulick m v lcem...28 Pr ce se z vïsn m n adìm...28 Demont û p ÌpojnÈho ramene...29 NastavenÌ tlumìcìch jednotek...29 Zachyt vacì rameno pro p ipojenì drobìcìho v lce a p ÌvÏsnÈho n adì jiötïnè hydraulick m v lcem...30 Pr ce se z vïsn m n adìm...31 Stanoven rozsah pouûitì pluhu...33 V robnì ötìtek...33 TechnickÈ daje...34 V bava na p nì...35 Tvar pluûnìho tïlesa...36 P Ìloha...38 Pokyny pro provoz na pozemnìch komunikacìch...41 Kombinace traktoru s nesen m n adìm _-INHALT_

5 V STRAÉN ZNA»KY ZnaËka CE ZnaËka CE, kter m b t na stroji p ipevnïna v robcem, dokladuje navenek konformitu stroje s ustanovenìmi smïrnice ohlednï strojnìho za ÌzenÌ a s ostatnìmi p Ìsluön mi smïrnicemi EHS. Prohl öenì shody s EHS (viz P Ìloha) Podeps nìm prohl öenì o shodï prohlaöuje v robce, ûe stroj uveden do provozu odpovìd vöem odpovìdajìcìm z kladnìm bezpeënostnìm a zdravotnìm poûadavk m. V znam v straûn ch znaëek Nezdrûujte se v dosahu skl penì pracovnìho n adì. Nikdy nesahejte do prostoru, kde je nebezpeëì rozdrcenì, pokud se v nïm mohou souë sti pohybovat. 9501_-WARNBILDER_

6 PÿIPOJENÕ N ÿadõ K TRAKTORU P Ìprava traktoru VöeobecnÏ Dodrûujte prosìm v konovè hranice pouûìvanèho taûnèho prost edku. Pneumatiky - Tlak vzduchu v zadnìch pneumatìk ch traktoru by mïl Ëinit 80 kpa. - P i tïûk ch pracovnìch podmìnk ch lze s v hodou vyuûìt p Ìdavn ch z vaûì. Viz rovnïû n vod k obsluze dodan v robcem traktoru. P Ìdavn z vaûì Zkontrolujte, zda je traktor dostateënï dotìûen p Ìdavn mi z vaûìmi na p ednìm r mu traktoru, aby byla zajiötïna jeho ovladatelnost a snadnè brzdïnì. NejmÈnÏ 20 % hmotnosti nezatìûenèho prost edku musì spoëìvat na p ednì n pravï. Kg 20% T Ìbodov z vïs - ZvedacÌ t hla (4) na levè a pravè stranï musì mìt stejnou dèlku. Jejich nastavenì proved'te pomocì stavitelnèho öroubu (3). - Lze-li nastavit zvedacì t hla (4) do nïkolika otvor dolnìch t hel, zvolte pozici (H). TÌm snìûìte zatìûenì hydraulickè soustavy traktoru. - HornÌ vzpïru (1) p ipojujte podle pokyn v robce traktoru (2). P estavenì do p epravnì polohy - ZajistÏte dolnì t hla traktoru pomocì omezovacìch t hel (5) tak, aby se n adnì nemohlo p i p epravï pohybovat do strany. - ZajistÏte ovl dacì p ku hydraulickè soustavy proti samovolnèmu spuötïnì. - Neprov dïjte p epravu pluhu v p estavenì ÑON-landì P estavenì do pracovnì polohy - Nastavte omezovacì t hla (5), viz "NastavenÌ taûnèho bodu". - T hlo (5) nastavte tak, aby byl umoûnïn jejich co nejvïtöì boënì v kyv. Ovl d nì hydraulickè soustavy zvedacìho za ÌzenÌ P epìn nì polohy ZapojenÌ a odpojenì stroje a transport. Regulace polohy se prov dì zmïnou polohy dolnìch t hel hydrauliky traktoru. Agregovan stroj z stane v poloze, kter je nastavena na rozvadïëi (ST) = nastavenì v öky (= Poloha). Regulace taûnè sìly, snìûen regulace : P i or nì se pouûìv jeden ze dvou druh regulace. Popis pouûitì viz kapitola ÑNASAZENÕì. (983) ANBAU

7 PÿIPOJENÕ N ÿadõ K TRAKTORU ZapojenÌ hydrauliky k taûnèmu prost edku M -li taûn pros edek jednoduch hydraulick obvod, je bezpodmìneënï nutnè nechat namontovat zpïtnè olejovè vedenì (T), coû provede Vaöe odborn dìlna. - TlakovÈ vedenì (1) p ipojte k taûnèmu prost edku. 1 jednoduch hydraulick obvod nebo 1 Uzav en hydraulick obvod + rozvadeë P Ìprava pluhu RozteË spodnìch ramen z vïsu (965 / 825 mm) mont û spr vnè rozteëe z vïsu - viz. takè katalog n hradnìch dìl BezpeËnostnÌ upozornïnì: U pluh se 6. radlicemi musì b t pouûìv na silnïjöì p Ìpojn h Ìdel (10), jinak hrozì nebezpeëì ulomenì p Ìpojn ch Ëep. mont û z vïsu podle traktoru - oba lze montovat do 4 r zn ch poloh (P1, P2, P3, P4) Êep hornìo z vïsu ZasuÚte Êep hornìo z vïsu (6) a zajistïte pojistkou (K) (983) ANBAU

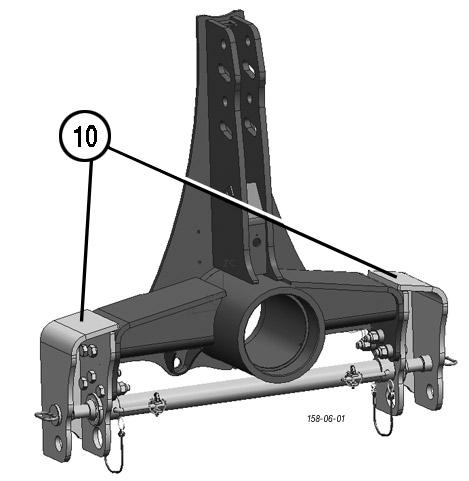

8 PÿIPOJENÕ N ÿadõ K TRAKTORU P ipojenì n adì k traktoru BezpeËnostnÌ: viz priloha-a1 Pkt. 8a - h - P epnïte hydraulickou soustavu traktoru na polohovou regulaci. - P ipojte n adì k dolnìm t hl m traktoru a zajistïte je sklopnou z vlaëkou. UpozornÏnÌ Z vïsn kozlìk se m ûe nastavit do vodorovnè polohy natoëenìm pomocì v etenov ch öroub (11). TÌm se ulehëì agregace na spodnì t hla traktoru. Po zavïöenì opït vyöroubujte stavïcì örouby (11) zpït. Viz kapitola ÑNasazenÌì. D leûitè upozornïnì: OpÏrn patka v pracovnì poloze 1.»ep (1) zajistïte v otvoru plochy odstavnè podpïry. 2. Odstavnou podpïru zajistïte pojistkou. Ëep zastrëte do prvnìho otvoru (pozice 1) * nezamïúte s dalöìmi otvory (pozice 2-9) - p i ot ËenÌ pluhu by doölo k poökozenì opïrnè patky Arbeitsposition Working position Position travail NasazenÌ t etìho bodu (1) - T etì bod nasaôte tak, aby bod p ipojenì (P1) na pluhu, byl bïhem pr ce v öe neû je z vïsn bod (P2) na traktoru. OsvÏtlenÌ - v straûn za ÌzenÌ P ed jìzdou po pozemnì komunikaci musì b t pluh vybaven vnïjöìm osvïtlenìm a svïtelnou signalizacì a musì splúovat podmìnky vyhl öky. OsvÏtlenÌ a v straûnè ötìty dod na objedn vku firma PÖTTINGER ÿidìte se z kladnìmi dopravnìmi p edpisy VaöÌ zemï. TD65/92/27 P2 1 P1 Regulace spodnìmi rameny Pokud regulaënì hydraulika traktoru je Ìzena p es spodnì ramena, m b t hornì t etì bod umìstïn v ov lnèm otvoru (LL) z vïsnèho kozlìku. Reulace hornìm t etìm bodem Pokud je regulaënì hydraulika traktoru ovl d na p es t etì bod, pouûìvajì se oba otvory (RL) na z vïsnèm kozlìku. - P ipojte hadice hydrauliky na traktor. OdpojenÌ od traktoru UpozornÏnÌ: äpiëky ost Ì jsou tvrzenè; p i spouötïnì pluhu na tvrd podklad (k men, beton atd.) hrozì nebezpeëì ulomenì. Z tohoto d vodu podkl dejte pod öpiëky ost Ì vhodnou podloûku (d evïnou desku)! - R m pluhu otoëte do pracovnì polohy a stroj odstavte na zpevnïnou a rovnou plochu. - Pro snìûenì tlaku v hydraulickèm vedenì, nïkolikr t pohnïte p kou rozvadïëe (ST) dopr edu a dozadu. - RegulaËnÌ hydrauliku traktoru p epnïte na polohovou regulaci - Vyt hnïte hadici hydrauliky z traktoru. - PootoËenÌm p ky s excentrem (8) uvolnïte opïrnou nohu, spusùte na zem a pootoëenìm p ky s excentrem opït zajistïte. - UvolnÏte t etì bod a spodnì ramena traktoru. OdstavenÌ,ËiötÏnÌ a uloûenì n adì na zimu * ÿidìte se pokyny uveden mi v kapitole " DRéBA A OPRAVY"! (983) ANBAU

9 NASTAVENÕ PLUHU P ed jìzdou na pole SERVO SERVO NOVA - viz dalöì strana SERVO PLUS SERVO NOVA PLUS 1. z kladnì nastavenì prov dïjte podle tabulky B 2. jemnè se ÌzenÌ pluhu proveôte p i prvnìm nasazenì TD126/98/07 ZP NastavenÌ obou v etenov ch öroub (ZP,VF) podle tabulky. taûn bod (ZP) z bïr prvnìho tïlesa (VF) - NastavenÌ je z vislè na vnit nìm rozmïru mezi koly traktoru(ra) a nastavenè öì ce z bïru (1,2,3,4). - VÌce informacì o taûnèm bodu p edradliëce je v kapitole ÑNasazenÌì. VF TD65/92/35 RA Tabulka-B pro SERVO PLUS Tabulka-B pro SERVO NOVA PLUS VOREINSTELLUNG (981) - 9 -

10 NASTAVENÕ PLUHU P ed jìzdou na pole SERVO 1. z kladnì nastavenì proveôte dle tabulky C 2. jemnè se ÌzenÌ pluhu proveôte p i prvnìm nasazenì SK 1 SERVO NOVA z kladnì nastavenì proveôte dle tabulky A 2. jemnè se ÌzenÌ pluhu proveôte p i prvnìm nasazenì TD 82/96/18 Nastavte pracovnì öì ku z bïru - UvolnÏte p ednì öestihrann öroub (SK). - Odmontujte zadnì öestirann öroub. - NatoËte upevúovacì konzolu tak, abyste dos hli poûadovanè pracovnì öì ky z beru a aby öestihrann öroub zapadl do jednoho z otvor (1, 2, 3, 4). ZP VF - ärouby opït dot hnïte. NastavenÌ obou v etenov ch öroub (ZP,VF) podle tabulky. TD65/92/35 taûn bod (ZP) z bïr prvnìho tïlesa (VF) NastavenÌ je z vislè na vnit nìm rozmïru mezi koly traktoru(ra) a nastavenè öì ce z bïru (1,2,3,4). - VÌce informacì o taûnèm bodu p edradliëce je v kapitole ÑNasazenÌì. RA Tabulka-C pro SERVO Tabulka-A pro SERVO NOVA VOREINSTELLUNG (981)

11 NASTAVENÕ PLUHU A TD65/92/39 B JemnÈ se izov nì - OdmÏ te mìru (A) a (B) na spodnìch ramenech a zaneste do tabulky pro kategorii (825 mm, 965 mm),zjistïte bod (F). - MÌra (A,B) se mï Ì od st edu koule. - Poloha zjiöùovanèho bodu mezi loûiskami v tabulce vyjad uje mìru (F) pro nastavenì t hel. B Tabulka 965 mm 190 Nm (19 kpm) P Ìklad: A = 512 mm B = 1030 mm Bod (F) leûì mezi linkou 23 a 25.Z toho bereme st ed F = 24 mm P estavov nì zajiöùovanèho v etene - uvolnïte obï matice (SK) - ZajiöùovacÌ öroub nastavte na zjiötïnou mìru (F) - oba se izovacì örouby zajistïte kontramaticì - obï matice (SK) pevnï dot hnïte UtahovacÌ moment Nm (19 kpm). Tabulka 825 mm (983) FEINEINSTELLUNG

12 POUéITÕ Pozor p i n jezdu s pluhem SERVO 45 S na pole Pozor! NebezpeËÌ poökozenì pluhu vznikne p i najìûdïnì na pole, kdyû se pluh nach zì jeötï v transportnì poloze (vodorovn poloha) a pluh je p itom nadzdvihnut (odstup A). - p i siln ch ot esech se m ûe poökodit v eteno z tohoto d vodu - na pole najìûdïjte po transportnìm kole nebo p edtìm pluh otoëte do pracovnì polohy TaûenÌ pluhu Pozor! BÏhem pr ce se nesmì nikdo nach zet v pracovnì oblasti pluhu. TaûnÈ strojì smì b t ovl d no pouze z mìsta obsluhy P i obracenì je pluh plnï vyzvednut. OtoËnÈ za ÌzenÌ, vûdy podle velikosti pluhu je vybaveno buô jednoëinn m v lcem a soustavou pruûin pro podporu ot ËenÌ, nebo dvouëinn m v lcem s integrovan m za ÌzenÌm pro automatickè p estavov nì v lc p i obracenì. TD 65/92/48 s 0 ST h Ot ËenÌ s dvouëinn m v lcem Postup je stejn jako s jednoëinn m v lcem. U jednoëinnèho v lce je nutn zpïtn okruh v traktoru. - RozvadÏË (ST) p epnïte na zved nì (h).pluûnè tïleso se otoëì o RozvadÏË (ST) p epnïte na neutr l (0). Po 5 sekund ch je moûno prov dït dalöì otoëenì. P ÌËnÈ se ÌzenÌ pluhu (11) Slupice majì b t orbï tèmïr kolmo k zemi (90 ). Tato poloha je, jak je uvedeno n slednï, dosaûena ot ËenÌm obou se izovacìch v eten (11) - Pluh 5-10 cm zvedneme. - RozvadÏË (ST) kr tce zapneme r m pluhu se kousek otoëì od dorazov ch öroub (11). - Nastavte örouby (11) naklonïnì r mu - R m pluhu opït otoëte na doraz PokraËujte v pr ci - Zkontrolujte, zda nov m nastavenìm pluhu bylo docìleno tèmï kolmè polohy slupic vzhledem k povrchu (90 ). TD 65/92/ _-EINSATZ_

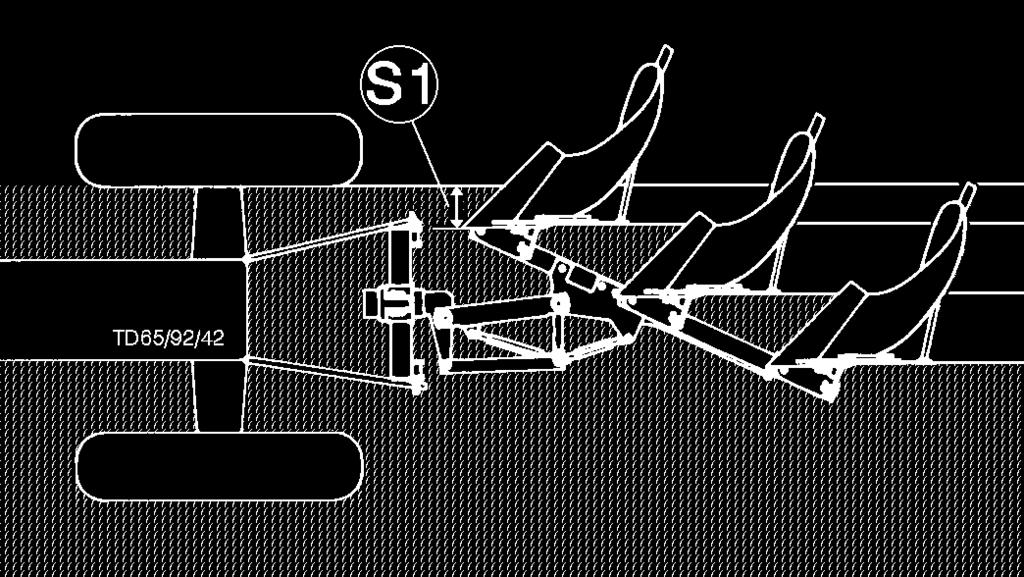

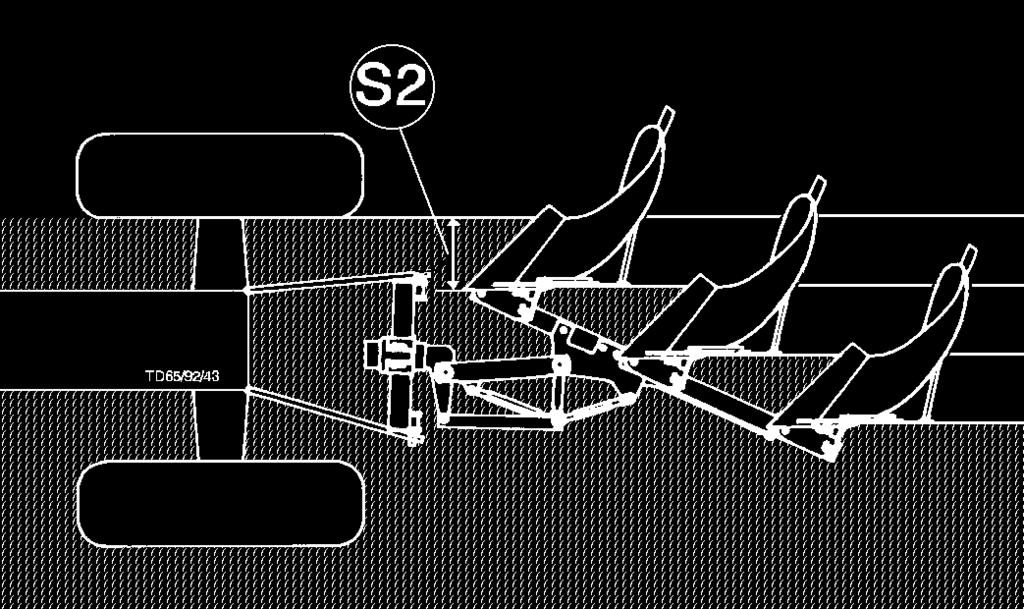

13 POUéITÕ NastavenÌ pluhu k traktor m se za ÌzenÌm ÑSERVOMATICì PomocÌ nastavovacìho za ÌzenÌ ÑSERVOMATICì, je pluh a traktor vz jemnï optim lnï se Ìzen. Kontrola se ÌzenÌ se m prov dït podle n sledujìcìho popisu. - Nikdy nesahejte mezi pohybujìcì se dìly pluhu pokud se nezastavì. - Nezdrûujte se v dosahu pohybujìcìch se dìl pluhu. 1. Nastavte pracovnì öì ku z bïru Viz kapitola ÑP Ìprava pluhuì. 2. Se ÌzenÌ pracovnì öì ky z bïru prvnìho orebbìho tïlesa PracovnÌ öì ku z bïru (S2) prvnóho orebnìho tìlesa nastavte otoëenìm v etene (VF). PracovnÌ öì ka z bïru (S1) je p Ìliö mal - Prodluûte dèlku v etenem (VF). PracovnÌ öì ka z bïru je p Ìliö velk - Zkrat'te dèlku v etenem (VF). äì ka z bïru (S2) he spr vn - V etenov öroub podle tabulky spr vnï nastavte Viz kapitola ÑP Ìprava pluhuì. HydraulickÈ p estavov nì öì ky z bïru (SERVO PLUS) MÌsto öroubu (VF) je moûno namontovat hydraulick v lec. K tomu je nutno doplnit traktor dodateënï o dvouëinn rozvadïë. 3. Nastavte taûn bod (Z) Spr vnè nastavenì Linie tahu (ZL) probìh st edov m bodem (M) zadnì n pravy traktoru. Traktor nenì taûen do boku. TaûenÌ pluhu probìh lehce. - V eteno (ZP) nastavte dle tabulky. Viz kapitola ÑP Ìprava pluhu.ì Nespr vnè nastavenì Tahov linie (ZL) neprobìh st edov m bodem (M) zadnì n pravy traktoru. a) P i orbï je traktor taûen k zoranè ploöe. Tah m ûe b t vyrovn n pouze pootoëenìm ÌzenÌ traktoru. - V eteno (ZP) ot ËenÌm prodluûte. b) P i orbï je traktor taûen do nezoranè plochy. - V eteno (ZP) ot ËenÌm zkraùte. 0600_-EINSATZ_

14 POUéITÕ Orba s regulaënì hydraulikou Aby regulaënì hydraulika pracovala spr vnï, je nutnè db t n sledujìcìch upozornïnì: - HornÌ t etì bod (1) nasaôte tak, aby p Ìpojn bod na pluhu (P1), byl bïhem pr ce v öe neû p Ìpojn bod (P2) na traktoru. P2 1 P1 ZapojenÌ t etìho bodu LL, RL = posice p i regulaci spodnìmi silov mi rameny RL = posice p i regulaci hornìm t etìm bodem Podrobnosti viz kapitola ÑP Ìprava pluhuì TD65/92/27 - R m pluhu m p i pr ci leûet paralelnï k povrchu pozemku. - PracovnÌ hloubka se nejprve nastavì pomocì t hel hydrauliky p es rozvadïë (ST). MÏnÌcÌ se odpor p dy p i orbï, vûdy podle vybavenì regulaënì hydraulikou, se p en öì p es hornì t etì bod (1) nebo p es spodnì ramena na regulaënì blok rozvadïëe. Tomu odpovìd impuls rozvadïëi hydrauliky a p es t hla hydrauliky doch zì k vyhlubov nì Ëi zahlubov nì pluhu. P Ìklad: SilovÈ regulace hornìm t etìm bodem Pluh se zaëìn zahlubovat do p dy. TÌm se zvïtöuje tah ve t etìm bodï naregulaënì rozvadïë. A tìm bude regulaënì ventil zapnut na zved nì takdlouho, aû bude opït dosaûena nastaven pracovnì hloubka. UpozornÏnÌ : P i pr ci dbejte takè n vodu k obsluze v robce traktoru. HydraulickÈ p estavov nì öì ky z bïru (SERVO PLUS) P estavovacì za ÌzenÌ je obsluhov no pomocì hydraulickèho v lce. K tomu je nutno vybavit traktor p Ìdavn m dvouëinn m rozvadïëem. PlynulÈ p estavov nì öì ky z bïru je moûnè prov dït i bïhem orby. Poloha taûnè osy se tìm neovlivúuje. (viz takè kapitola ÑNastavenÌ taûnèho bodu (Z). V hody : - P esnè najìûdïnì na okraje pozemku - KopÌrov nì p ek ûek (sloup, strom, atd.). 0600_-EINSATZ_

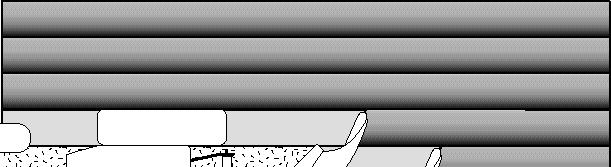

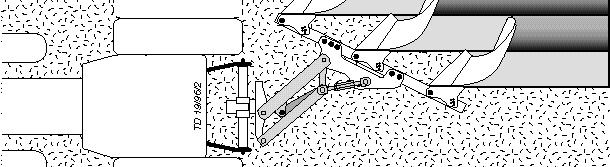

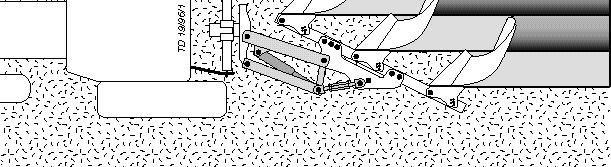

15 PROVOZ Orba ON-LAND KonvenËnÌ orba Co znamen orba ÑON-LANDì? - é dnè kolo nejede v br zdï - vöechna kola jedou po nezoranè ploöe. Orba s kolem v br zdï Pluh s hydraulick m v kyvn m p estavenìm p estavte za osu traktoru. V hody u pluhu ÑON-LANDì - äetrnè zach zenì s p dou p i provedenì ÑON-LANDì é dnè kolo traktoru neutuûuje br zdu a nemìsì p du. P i vlhk ch podmìnk ch orby nedoch zì k velkèmu prokluzu kol traktoru jako u bïûn ch pluh. - Velk p esah p i obracenì pluhu Tak je umoûnïno, ûe se takè i p i dvojitè mont ûi pneumatik m ûe jet po nezoranè ploöe. - Moûnost orby i u okraj pozemku Pluh (proti poloze ON-LAND) zaklopte zpït do zasunutè polohy. TÌm m ûe b t orba prov dïna i na okraji plochy. - KonvenËnÌ orba K tomu m ûe b t pluh p estaven za osu traktoru = konvenënì orba s kolem v br zdï. P estavenì pro konvenënì orbu BezpeËnostnÌ upozornïnì - P estavenì prov dïjte pouze na rovnè zpevnïnè ploöe - Nevstupujte do blìzkosti zdvihnutèho pluhu - P i p estavenì se zdrûujte mimo zdvihnutèho pluhu 1. Pluh nepatrnï zdvihnïte - pomocì zdvihacì hydrauliky traktoru 2. V eteno p estavte do posice (KP) - Ëep zajistïte kolìkem 3. Znovu nastavte taûn bod (ZP) - viz. n sledujìcì strana P estavenì pro ON-LAND orbu BezpeËnostnÌ upozornïnì - P estavenì prov dïjte pouze na rovnè zpevnïnè ploöe - Nevstupujte do blìzkosti zdvihnutèho pluhu - P i p estavenì se zdrûujte mimo zdvihnutèho pluhu KP = konvenënì orba OP = orba ÑON-LANDì 1. Pluh nepatrnï zdvihnïte - pomocì zdvihacì hydrauliky traktoru 2. V eteno p estavte do posice (OP) - Ëep zajistïte kolìkem 3. Znovu nastavte taûn bod (ZP) - viz. n sledujìcì strana ON LAND_

16 JIäTÃNÕ PLUHU St iûnè örouby OrebnÌ tïlesa jsou upevnïna pomocì st iûn ch öroub. P i p etìûenì dojde ke zlomenì st iûnèho öroubu a sklopenì orebnìho tïlesa smïrem nahoru. - OdstraÚte zbytky st iûnèho öroubu. - UvolnÏte öestihrann öroub (31). - Sklopte orebnì tïleso znova do pracovnì polohy. - Pouûijte novè st iûnè örouby a oba ärouby opït ut hnïte. Pozor! PouûÌvejte v hradnï origin lnì st iûnè örouby (viz Seznam n hradnìch dìl ) odpovìdajìcìch rozmïr a kvality. Nikdy nepouûìvejte st iûnè örouby o vïtöì nebo menöì pevnosti, neû p edepisuje v robce pluhu. (943) 9200 SICHERUNG

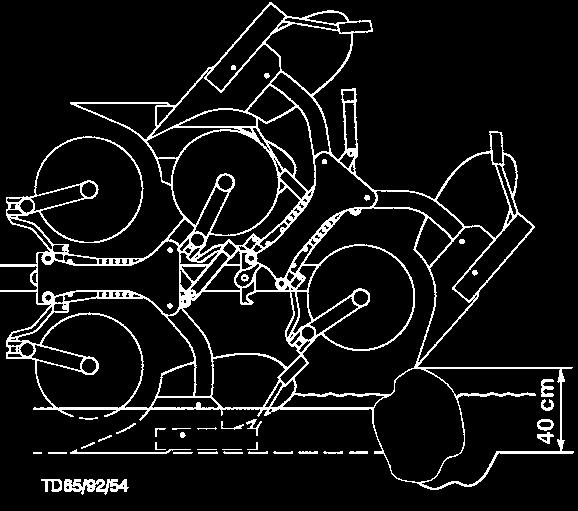

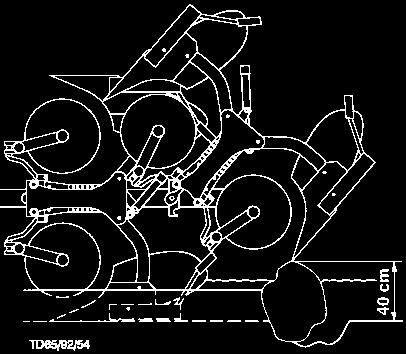

17 SERVO NOVA PlnÏ automatickè ÑNonstopì jiötïnì proti p etìûenì Pro tïûkè p dy s velk m obsahem cizìch tïles a kamen doporuëujeme vyuûìt plnoautomatickèho jiötïnì. U Pluh SERVO - NOVA je kaûdè tïleso hydromechanicky chr nïno proti poökozenì. P i najetì na p ek ûku se pluh samoëinnï a nez visle na traktoru vych lì. TÏleso se n slednï vr tì do pracovnì polohy. Vedle plnoautomatickèho jiötïnì jsou slupice tïles chr nïny takè st iûn m öroubem viz. kapitola ìplnoautomatickè jiötïnìì. Tlak v akumul toru (43) (nastaven v tov rnï) 80 bar Rozsah nastavenì tlaku v hydraulickèm v lci (40) 90 az 160 bar Jestliûe p i nasazenì jistìcì mechanismus Ëasto pracuje, zvednïte tlak p Ìpravkem (42). Tabulka Tlak Jistíci síla ( bar ) ( kp ) NastavenÌ * JistÌcÌ tlak m ûe b t nastaven podle p dnìch podmìnek Norm lnì nastavenì - Tlak v hydraulickèm v lci (40) musì b t alespoú 10 bar vyööì neû v akumul toru (43). Zv öenì jistìcìho tlaku: - Kohout otoëte do polohy A. - Demontujte uz vïr (41) a naöroubujte vedenì. - P ku rozvadïëe dejte do neutr lnì polohy. - Zapojte hydraulick p Ìpoj (42) k traktoru. - Kohout otev ete (poloha E). Hydraulick tlak se snìûì. - P ku rozvadïëe drûte, dokud manometr neukazuje poûadovan tlak (poloha A). Pozor! UzavÌracÌ kohout musì b t p i orbï vûdy uzav en (poloha A). - UvolnÏte vedenì. - Odpojte hydraulick p Ìpoj a namontujte uz vïr (41). (984) 0500 NOVA

18 SERVO NOVA Plynov akumul tor (43) Tlak v plynovèm akumul toru je moûno kdykoliv zmïnit. SnÌûenÌ nebo zv öenì tlaku je z vislè na p dnìch podmìnk ch. * P i velmi lehk ch p d ch tlak zredukujte. Pozor! Na akumul toru nesmì b t prov dïny sv eëskè, mechanickè ani û dnè jinè operace. ZmÏna tlaku v plynovèm akumul toru Tuto operaci smì prov dït pouze proökolen pracovnìk. Pro zmïnu tlaku je nutno pouûìt p ÌsluönÈ p Ìpravky. 1. SnÌûenÌ tlaku: a) Demontujte umïlohmotnou krytku. Z tku plnìcìho öroubu (44) vyjmïte. b) äroub (44) uvolnïte. c) Naöroubujte za ÌzenÌ pro zmïnu a kontrolu tlaku. d) UvolÚovacÌ kohout za ÌzenÌ lehce otev ete. DusÌk (N) lehce uvolnïte, neû manometr ukazuje poûadovan tlak. e) UvolÚovacÌ kohout uzav ete, demontujte za ÌzenÌ, plnìcì öroub pevnï dot hnïte a namontujte krytku. 2. Zv öenì tlaku: Pro plnïnì pouûìvejte pouze dusìk, û dnè mìch nì s kyslìkem - nebezpeëì v buchu. f) PlnÌcÌ za ÌzenÌ naöroubujte na tlakovou l hev s dusìkem. g) Demontujte umïlohmotnou krytku. Z plnìcìho öroubu speci lnìm n adìm vyjmïte (v p ÌpadÏ pot eby) olovïnou z tku. Z tku plnìcìho öroubu (44) vyjmïte. h) Naöroubujte za ÌzenÌ pro zmïnu a kontrolu tlaku. i) Kohout za ÌzenÌ lehce otev ete a doplúte dusìkem, neû manometr ukazuje poûadovan tlak. k) Kohout uzav ete, demontujte za ÌzenÌ, plnìcì öroub pevnï dot hnïte a namontujte krytku. UpozornÏnÌ Podle daj v robce ÑHydacì majì vöechny plynovè akumul tory po urëitè dobï mìrn pokles tlaku. RoËnÌ ztr ta dusìku je 2-3 %. Proto doporuëujeme po 5 - ti letech p ezkouöet tlak plynu, p ÌpadnÏ jej spr vnï nastavit. (984) 0500 NOVA

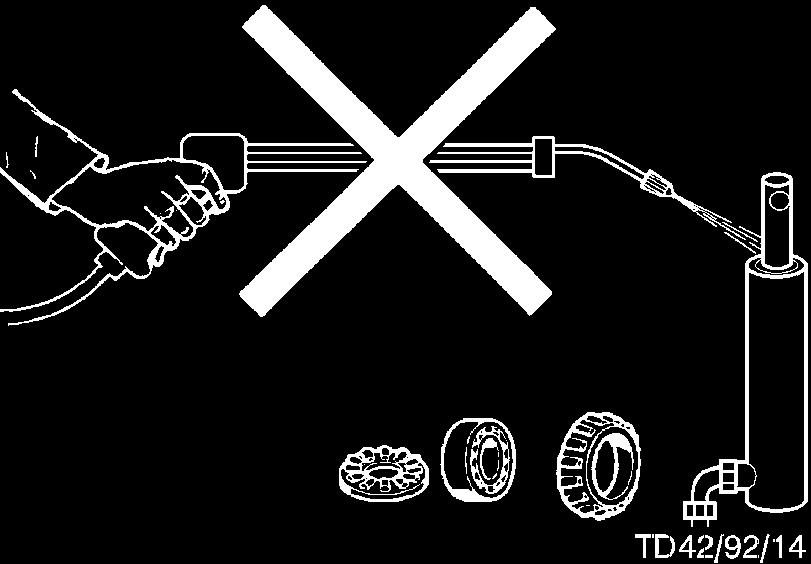

19 DRéBA VöeobecnÈ pokyny k drûbï n adì Aby n adì z stalo i po delöì dobï v dobrèm stavu, dodrûujte prosìm n sledujìcì: - Po prvnì hodinï provozu ut hnïte vöechny örouby. BÏhem provozu - PravidelnÏ kontrolujte pevnost utaûenì öroub a v p ÌpadÏ pot eby je dot hnïte. - T dnï maûte mazacìm tukem Ëty i mazacì mìsta na obou otoën ch Ëepech. FETT = Tato mazacì mìsta promaûte alespoú dvakr t za sezonu. ZavËas namaûte rovnïû klouby a stavïcì v etena.»iötïnì Ë stì n adì Pozor! NepouûÌvejte vysokotlak ËistiË k ËiötÏnÌ loûisek a hydraulick ch souë stì. - NebezpeËÌ koroze! - Po vyëiötïnì n adì namaûte a provï te jeho funkënost kr tk m kontrolnìm provozem. -»istìte-li n adì pod p Ìliö velk m tlakem, hrozì nebezpeëi poökozenì ochrannèho n tïru n adì. OdstavenÌ mimo p Ìst eöky P i delöìm odstavenì mimo p Ìst eöky vyëistïte pìstnice a nemaûte je mazacìm tukem. Opot ebovanè dìly - ZavËas vymïúte opot ebovanè dìly, aby nedoölo k poökozenì nosn ch Ë stì. Tlak vzduchu v pneumetik ch - Dbejte na spr vn tlak vzduchu v pneumatik ch! PravidelnÏ tlak kontrolujte! Je-li tlak v pneumatik ch p Ìliö vysok, hrozì jejich roztrûenì UloûenÌ na zimu - P ed uloûenìm n adì na zimu je d kladnï vyëistïte. - Uloûte n adì na mìstï, kterè nepodlèh vliv m podnebì. - ChraÚte nechr nïnè dìly p ed korozì. - Namaûte vöechna mazacì mìsta. FETT Hydraulick soustava - PravidelnÏ kontrolujte, zda nejsou poökozeny hadice hydraulickè soustavy! Pozor na nebezpeëì infekce! ZjistÌte-li netïsnosti v hydraulickè soustavï, nikdy se nedot kejte poökozen ch mìst. P ed pracì na hydraulickè soustavï - Spust'te n adì na zem. - P ed drûbou zvednutèho n adì vûdy proved'te jeho zajiötïnì pomocì vhodn ch podpïrn ch prvk. - Zruöte tlak v hydraulicke soustavï a vypnïte motor traktoru. (955) WARTUNG

20 DRéBA P ÌËnÈ se ÌzenÌ pluhu Jestliûe pluh nevytv Ì spr vn profil br zdy, lze to vy eöit otoëenìm excentrickèho pouzdra. * Podle pozice excentrickèhoho pouzdra (A nebo B) umìstïte Ëepel radlice v oblasti "S" nìûe nebo v öe. * Po p estavenì örouby znovu ut hnïte. U nïkter ch typ je namìsto excentrickèho pouzdra pouûita m Ìûkov deska. Viz takè "Z kladnì nastavenì orebnìch tïles". Z kladnì nastavenì orebnìch tïles Po v mïnï opot ebovan ch dìl proved'te n sledujìcg kontroly pluhu: 1. Odstavte pluh na rovn povrch. 2. Vzd lenost (A) zmezi r men pluhu a ËepelÌ radlice musì b t u vöech orebnìch tïles stejn. 3. Zkontrolujte vzd lenost(b1) u poslednìho orebnìho tïlesa. B1 = 0-5 mm u orebnìch * typu W, UWS mm u orebnìch * typu UW, UWS, WSS 4. Vzd lenost (B) nastavte na stejn rozmïr jako B1. * Typ orebnìho tïlesa lze p eëist na v robnìm ötìtku. (955) WARTUNG

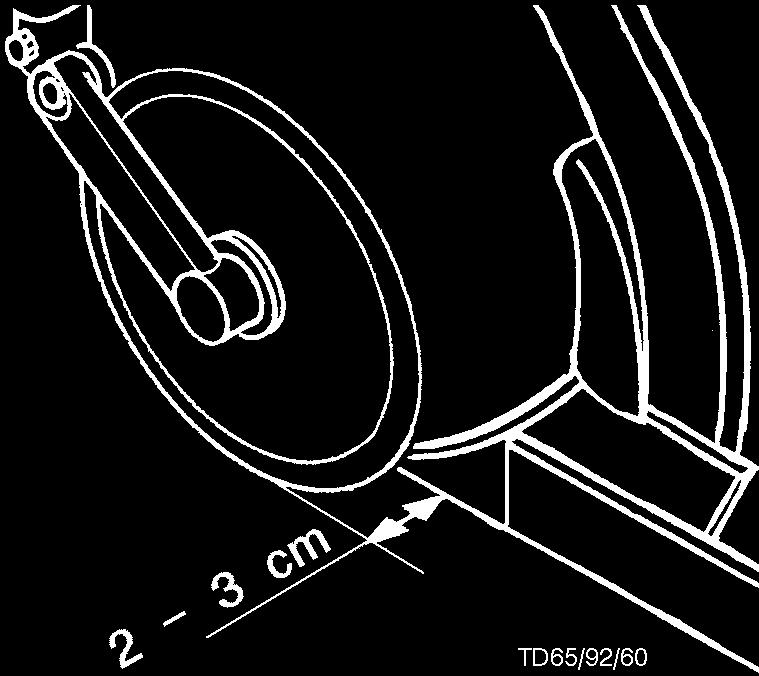

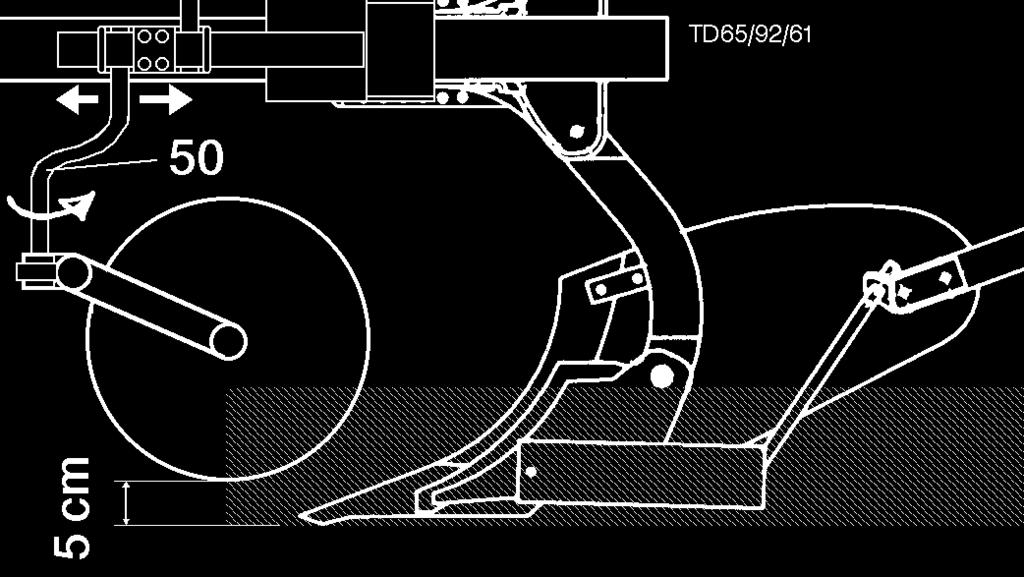

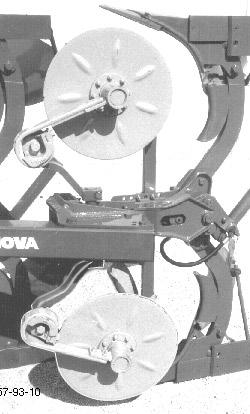

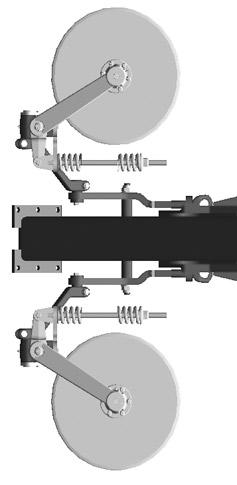

21 PÿÕSLUäENSTVÕ NastavenÌ kotouëovèho krojidla (* ï KotouËovÈ krojidlo nastavte tak, aby jeho hloubka od ez v nì byla vzd lena 5 cm od Ëepele redlice. ï BoËnÌ vzd lenost kotouëovèho krojidla od Ëepele radlice by mïla Ëinit 2-3 cm. Nastavuje se ot ËenÌm slupice (50). ï Mont ûnì polohu v podèlnèm smïru lze zvolit posunov nìm slupice v t menu.. OstatnÌ mont ûnì polohy lze nastavit po otoëenì slupice krojidla(50) o 180. OdpruûenÈ kotouëovè krojidlo (* Do roku v roby 2004 Od roku v roby _-ZUSÄTZE_ (* Pozor! NebezpeËÌ razu o ost Ì n stroj.

22 PÿÕSLUäENSTVÕ P edradliëky: P edradliëka pro zaor nì kuku iën ch zbytk P edradliëka pro zaor nì statkovèho hnojiva Tyto n stroje slouûì k zaor nì sl my nebo statkov ch hnojiv do p dy. * Nastavte hloubku orby p edradliëek na1/3 celkovè hloubky orby. * Mont ûnì poloha v podèlnèm smïru by mïla b t nad ËepelÌ radlice nebo za nì. P i vïtöìm porostu nebo p i zaor v nì sl my, namontujte p edradliëky co nejvìce dozadu. ZahrnovacÌ hlava hladicì (60) Funkce zaor vacìch hlav hladicìch, kterè se montujì na orebnì tïlesa, spoëìvì v tom, ûe p i zaor v nì sl my se stèbla mènï l mou, a tìm se i lèpe smekajì. ZahrnovacÌ vkl dacì plech a vodicì plech (61) SlouûÌ k zapracov nì statkovèho hnojiva nebo jin ch hn ojiv. * ZahrnovacÌ vkl dacì plech pro orebnì tïlesa typu UW, W a WSS. * ZahrnovacÌ vodicì plech pro orebnì tïlesa typu UW, W a WSS. Tyto n stroje lze pouûìt mìsto p edradliëek pro zaor v nì statkovèho hnojiva (viz v öe), ale p i menöìch hloubk ch orby nejsou p Ìliö ËinnÈ. NoûovÈ krojidlo (62) (* Tyto n stroje lze pouûìt mìsto kotouëovèho krojidla (viz v öe) nejsou vöak stavitelnè. 0600_-ZUSÄTZE_ (* Pozor! NebezpeËÌ razu o ost Ì n stroj.

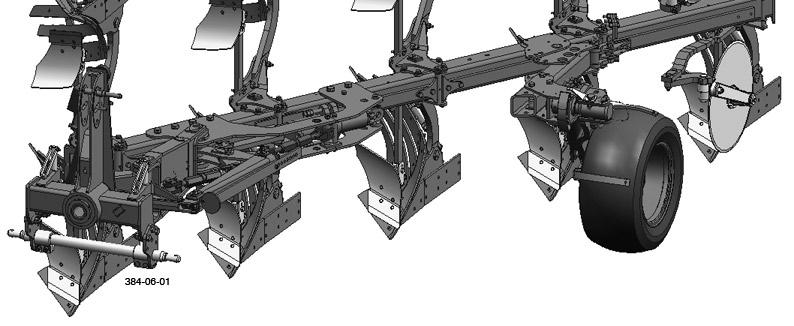

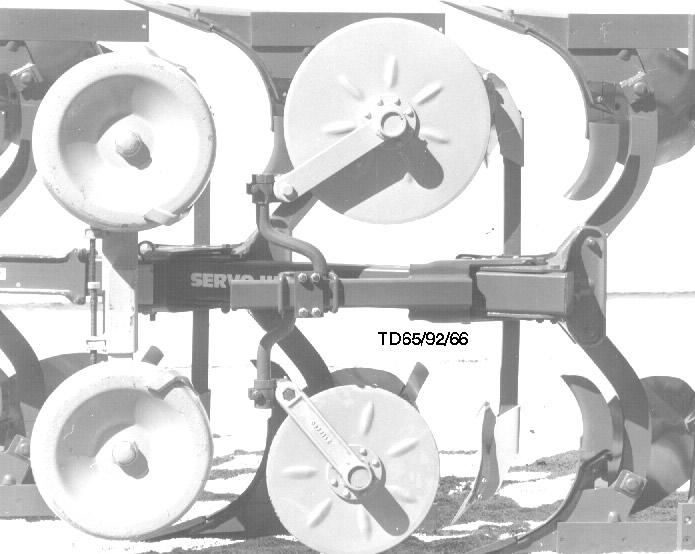

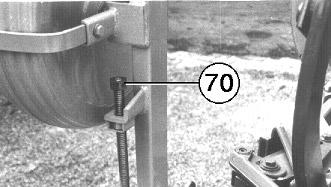

23 OPÃRN KOLA DvojitÈ opïrnè kolo - PracovnÌ hloubka se nastavuje pomocì öroub (70) a tyëkou dod vanou se strojem. DvojitÈ opïrnè kole na p edposlednì radlici. (983) 9800 DOPPELTASTRAD

24 OPÃRN KOLA Pneumatiky SERVO 45, SERVO / PR P epravnì otoënè kolo Tlak vzduchu max. 5,5 bar SERVO 35 23x10, PR Tlak vzduchu max. 2 bar Jako opïrnè kolo NastavenÌ pracovnì hloubky 1. OdpovÌdajÌcÌm zp sobem nastavte v eteno (1) 2. OdpovÌdajÌcÌm zp sobem nastavte obï v etena (2) Jako transportnì kolo TÌm se odlehëì hydraulikaa n prava traktoru. 1 P estavenì do pracovnì polohy - NasaÔte t etì pracovnì bod a pluh zvednïte rameny traktoru. - UvolnÏte zajiötïnì (z mìsta idiëe zat hnïte za prov zek (S)). Excentr vyk vnïte o 90 (pozice A1). - Pluh otoëte do svislè polohy. - Vyt hnïte Ëep (3), opïrnou konzolu spusùte do pracovnì polohy otoëenìm o 90 a Ëep (3) zastrëte (A).»ep zajistïte pruûn m kolìkem (5). - Nastavte pracovnì öì ku z bïru - u SERVO PLUS: hydraulicky - u SERVO STANDARD: Ëep (T) p estavte do zvolenè polohy - Hydraulick v lec do polohy (A2) P estavenì do transportnì polohy - Nastavte nejmenöì öì ku z bïru orebnìch tïles - u SERVO PLUS: hydraulicky - u SERVO STANDARD: Ëep v poloze (T3) - Hydraulick v lec v transportnì poloze (T2) zajistïte Ëepem -»ep (3) vyt hnïte, opïrnou konzolu otoëte o 90 do transportnì polohy a Ëep (3) zastrëte (viz obr. transportnì poloha).»ep zajistïte pruûn m kolìkem (5). - UvolnÏte zajiötïnì. Proto vyklopte excentrickou p ku (na p ÌpojnÈm r mu) o 90 (poloha T1). - Pluh zvednïte rameny traktoru. - OtoËte pluh do vodorovnè polohy aû zaskoëì zajiöùovacì Ëepy do r mu. - Demontujte t etì bod (1). TD65/92/75 D leûitè upozornïnì: ï T etì bod nesmì b t p i transportu nasazen mezi pluhem a traktorem (1). ï P i transportu sejmïte t etì bod (1). A, A2 = pracovnì poloha T, T2 = transportnì poloha A1 = T1 = pracovnì poloha transportnì poloha transportnì poloha SERVO Standard TRANS.-PENDELRAD_

25 OPÃRN KOLA P edsazenè otoënè transportnì kolo Varianty pneumatik 10.0/75-12 Pr mïr kola 705 mm NosnÈ zatìûenì 1600 kg 13.3x55-16 Pr mïr kola 780 mm NosnÈ zatìûenì 2050 kg PouûitÌ jako kopìrovacì kolo NastavenÌ pracovnì hloubky ï PouûitÌ jako transportnì kolo TÌm se odlehëì hydraulikaa n prava traktoru. Varianta 1 MechanickÈ nastavenì pracovnì hloubky - OdpovÌdajÌcÌm zp sobem nastavte v eteno (1) - OdpovÌdajÌcÌm zp sobem nastavte obï v etena (2) Varianta 2 HydraulickÈ nastavenì pracovnì hloubky - P ÌmÈ nastavenì z traktoru, se ÌzenÌ takè bïhem orby - IntegrovanÈ ovl d nì v kyvu kola p i ot ËenÌ pluhu D leûitè upozornïnì: T etì bod nesmì b t p i transportu nasazen mezi pluhem a traktorem (1). ï P i transportu sejmïte t etì bod (1). 1 TD65/92/ _-VORGEZOGENES-TRANS-PENDELRAD

26 OPÃRN KOLA P estavenì do transportnì polohy 1. Nastavte nejmenöì öì ku z bïru orebnìch tïles - u pluhu SERVO PLUS pomocì hydraulickèho p estavenì z bïru - u pluhu s v klopn m hydraulick m v lcem pomocì hydraulickèho v kyvu r mu pluhu 2. Pluh a eventu lnï hydraulicky ovl danè kolo spusùte k zemi 3. Konzolu kola p estavte do transportnì polohy -»ep (6) p estavte z Ñpozice T5ì do Ñpozice T6ì 6. Aktivujte transportnì zajiötïnì na p ÌpojnÈm r mu - Proto vyklopte excentrickou p ku (na p ÌpojnÈm r mu) o 90 (poloha T1). BezpeËnostnÌ upozornïnì! P esvïdëte se, ûe prostor pro skl pïnì liöty je voln a ûe se nikdo nenach zì v bezpeënostnìm prostoru stroje. (u provedenì s hydraulick m v kyvem r mu uzav ete uzavìracì kohout pokud je hydraulick v lec zcela vysunut ) 4. Hydraulick v lec nebo tlumië p estavte do transportnì polohy - vyjmïte Ëep (7) - odklopte tlumìcì v lec (8) z Ñpozice T7ì do Ñpozice T8ì - Ëep (7) zastrëte a zajistïte A1 = T1 = 7. Pluh zvednïte rameny traktoru. - OtoËte pluh do vodorovnè polohy aû zaskoëì zajiöùovacì Ëepy do r mu (transportnì poloha). - Demontujte t etì bod (1) pracovnì poloha transportnì poloha 1 5. NosnÌk kola p estavte do transportnì polohy -»ep (3) vyt hnïte - opïrnou konzolu otoëte o 90 - Ëep (3) zastrëte (viz obr. transportnì poloha) -»ep zajistïte pruûn m kolìkem (5) TD65/92/75 A, A2 = pracovnì poloha T, T2 = transportnì poloha 0600_-VORGEZOGENES-TRANS-PENDELRAD

27 OPÃRN KOLA P estavenì do pracovnì polohy 1. NasaÔte t etì pracovnì bod. 2. Pluh zvednïte rameny traktoru. 3. UvolnÏte pojistku na p ÌpojnÈm r mu - z mìsta idiëe zat hnïte za prov zek (S). Excentr vyk vnïte o 90 (pozice A1). 7. P estavte hydraulick v lec nebo tlumië do transportnì polohy - vyjmïte Ëep (7) - sklopte tlumìcì v lec (8) z Ñpozice T8ì do Ñpozice T7ì - Ëep (7) zastrëte a zajistïte BezpeËnostnÌ upozornïnì! P esvïdëte se, ûe prostor pro skl pïnì liöty je voln a ûe se nikdo nenach zì v bezpeënostnìm prostoru stroje. 8. P estavte nosnìk kola do pracovnì polohy - p estavte Ëep (6) z Ñpozice T6ì do ÑpoziceT5ì A1 = T1 = pracovnì poloha transportnì poloha 4. Pluh otoëte do svislè polohy (pracovnì poloha). 5. Pluh spusùte k zemi, p itom kr tce popojeôte smïrem dop edu, tìm se kolo sklopì dozadu a stojì na zemi. 6. P estavte nosnìk kola do pracovnì polohy -»ep (3) vyt hnïte - opïrnou konzolu otoëte o 90 - Ëep (3) zastrëte (viz obr. pracovnì poloha) -»ep zajistïte pruûn m kolìkem (5). (u provedenì s hydraulick m v kyvem r mu otev ete uzavìracì kohout) 9. Nastavte pracovnì öì ku z bïru - u pluhu SERVO PLUS pomocì hydraulickèho p estavenì z bïru - u pluhu s v klopn m hydraulick m v lcem pomocì hydraulickèho v kyvu r mu pluhu A, A2 = pracovnì poloha T, T2 = transportnì poloha 0600_-VORGEZOGENES-TRANS-PENDELRAD

28 PÿÕVÃSN N ÿadõ ZA PLUH V bava na p nì Zachyt vacì rameno pro p ipojenì drobìcìho v lce a p ÌvÏsnÈho n adì jiötïnè hydraulick m v lcem - Traktor musì b t vybaven dvojëinn m rozvadïëem. - Zachyt vacì rameno se montuje na hlavnì r m. - U otoën ch pluh je zpïtn vïtev vedena öroubenìm tvaru T s rychlospojkou. PracovnÌ poloha - T hlo (83) nasaôte do hornìho otvoru (A). - PomocÌ t hla (83) nastavte vzd lenost (40-50 cm) od kola traktoru. TransportnÌ poloha - T hlo (80) zasuúte do spodnìho otvoru (B). TÌm se rameno v loûnìku posune dovnit k r mu pluhu. Pr ce se z vïsn m n adìm Na z vïsnè n adì se montuje za ÌzenÌ pro uchopenì zachyt vacìm ramenem, kterè stojì p ÌËnÏ ve smïru jìzdy. 30cm TD65/92/83 81v TD65/92/84 81e 82 ZachycenÌ p ÌdavnÈho n adì. -»ep v poloze zajiötïno (81v). Pro zajiötïnì Ëepu kr tce posuúte p ku rozvadïëem smïrem na zved nì. - PomocÌ zachyt vacìho ramene (s p esnostì 30 cm) zah knïte p ÌvÏsnÈ n adì. TD65/92/85 OdpojenÌ p ÌvÏsnÈho n adì -»ep pomocì hydrauliky odjistïte (81e). K odjiötïnì kr tce pohnïte p kou rozvadïëe smïrem dol. (983) AUSLEGER

29 PÿÕVÃSN N ÿadõ ZA PLUH Demont û p ÌpojnÈho ramene 1. Odpojte hydraulickè vedenì (Hyd) 2. VyjmÏte oba Ëepy (B1, B2) 3. P ÌpojnÈ rameno vymontujte z uloûenì NastavenÌ tlumìcìch jednotek K p ÌpojnÈmu rameni jsou dod v ny dvï tlaënè pruûiny (F1, F2). Tyto sniûujì Ëinky n razu p i zachycenì p ÌpojnÈho n adì. Podle hmotnosti p ÌpojnÈho n adì je zapot ebì namontovat odpovìdajìcì tlaënou pruûinu. U tïûk ch p Ìpojn ch n adì (do 2000 kg) namontujte na rameno obï tlaënè pruûiny. F1 do 500 kg F2 do 1200 kg F1+F2 do 2000 kg F2 F (983) AUSLEGER

30 PÿÕVÃSN N ÿadõ ZA PLUH Zachyt vacì rameno pro p ipojenì drobìcìho v lce a p ÌvÏsnÈho n adì jiötïnè hydraulick m v lcem Od roku v roby 2006 *) Mont û: 1. Konzolu (K) namontujte na hlavnì r m. 2. NosnÈ rameno (A) upevnïte Ëepem(B) do konzoly (K) a zajistïte. 3. Taûnou pruûinu (Z) p edepnïte (max. 4 cm). 4. Namontujte hydraulick p Ìpoj na hydraulick v lec pluhu pomocì T ñ spojky na zpïtnè vedenì T nebo p es jeden jednoëinn hydraulick okruh. B A Z K Se ÌzenÌ: NosnÈ rameno disponuje dvïma nastavovacìmi za ÌzenÌmi: 1. PracovnÌ poloha (otvory A) (Poloha p ÌvÏsnÈho n adì vedle pluhu) P es v seë A m ûe b t p ÌvÏsn stroj veden v pïti r zn ch odstupech k pluhu. B 2. Z chytn poloha (otvory B) (Poloha z chytnèho ramene pro z chytnou pozici) P es v seë B m ûe b t se Ìzeno z chytnè rameno v pïti r zn ch z chytn ch pozicìch k p ÌpojnÈmu n adì. - P esah z chytnèho ramene k pneumatice traktoru by mïl Ëinit 40 ñ 50 cm. - P ekrytì mezi z chytn m ramenem a z chytn m za ÌzenÌm p ÌvÏsnÈho stroje by mïlo Ëinit 20 ñ 30 cm. UpozornÏnÌ! P ÌvÏsn stroj by mïl b t veden pokud moûno tïsnï vedle pluhu, avöak nesmì s nìm kolidovat Pozice nastavenì: A1 ñ nejmenöì odstup A2 ñ odstup cca. 30 cm vïtöì jak A1 A3 ñ odstup cca. 60 cm vïtöì jak A1 A4 ñ odstup cca. 90 cm vïtöì jak A1 A5 ñ nejvïtöì odstup A cm cm UpozornÏnÌ! Pokud nem ûe b t dostateënï nastavena dèlka z vïsnèho ramene pro p ÌvÏsnÈ n adì, m ûe b t dodateënï zmïnïna z chytn pozice za ÌzenÌ. *) V bava na p nì SERVO 25 S, SERVO 35 S, SERVO 45 S 0700_-SCHWENKAUSLEGER_

31 PÿÕVÃSN N ÿadõ ZA PLUH Pr ce se z vïsn m n adìm Na z vïsnè n adì se montuje za ÌzenÌ pro uchopenì zachyt vacìm ramenem, kterè stojì p ÌËnÏ ve smïru jìzdy. PracovnÌ pozice Z chytn pozice ZachycenÌ p ÌdavnÈho n adì. ï ï»ep v poloze zajiötïno (81v). Pro zajiötïnì Ëepu kr tce posuúte p ku rozvadïëem smïrem na zved nì. PomocÌ zachyt vacìho ramene (s p esnostì 30 cm) zah knïte p ÌvÏsnÈ n adì. Orba bez p ÌvÏsnÈho n adì ï Pro orbu bez Packer-v lce ale s namontovan m z chytn m ramenem. -»ep (2) p estavte do otvoru (B5) OdpojenÌ p ÌvÏsnÈho n adì ï»ep pomocì hydrauliky odjistïte (81e). K odjiötïnì kr tce pohnïte p kou rozvadïëe smïrem dol v B5 Transport ï Pro transport musì b t z chytnè rameno plnï zaklopeno. -»ep (3) p estavte do otvoru (T) 81e TD65/92/85 T 0700_-SCHWENKAUSLEGER_

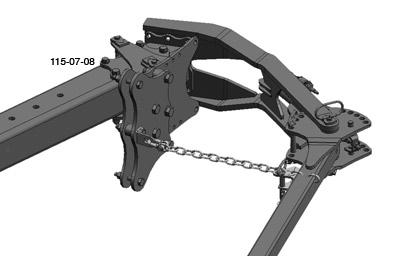

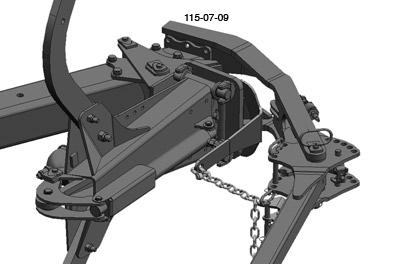

32 PÿÕVÃSN N ÿadõ ZA PLUH Demont û: 1. Odpojte hydraulickè vedenì. 2. Demontujte taûnou pruûinu (Z). 3. OdstraÚte Ëep uloûenì (B). 4. VyjmÏte z chytnè rameno (A). K Z B A P ipojenì u pluh ÑPLUSì U pluh PLUS je montov n ovl dacì etïz (S). PomocÌ zmïny dèlky ovl dacìho etïzu je se izov na z chytn pozice z chytnèho ramene (A). UpozornÏnÌ pro mont û: 1. Namontujte drû k etïzu (H) a ovl dacì etïz (S). 2. Namontujte napìn k etïzu (L) na z vïsnè rameno. 3. Nastavte pluh na nejmenöì pracovnì z bïr. 4. UpevnÏte ovl dacì etïz (S) do etïzovèho napìn ku (L) a zajistïte jej Ëepem. (DÈlku etïzu podle z chytnè pozice). P ipojenì ÑServo ñ PLUSì L P ipojenì ÑServo ñ PLUS NOVAì A L S Pozor! Mont û ovl dacìho etïzu (S) m ûe b t prov dïna pouze p i nastavenèm minim lnìm pracovnìm z bïru pluhu. Pokud bude zmïnïna öì ka pracovnìho z bïru pluhu, p ÌpadnÏ r m pluhu zaklopen, dojde k poökozenì pluhu a ramene Packerv lce. A S H H _-SCHWENKAUSLEGER_

33 TECHNICK DAJE A. Pöttinger Maschinenfabrik Ges. m. b. H. A-4710 Grieskirchen Oberösterreich Modell Type Ges.Gew Masch.Nr. V robnì ötìtek * P esnè oznaëenì Vaöeho n adì a jeho parametry (v öka a tvar r mu, atd.) jsou vyraûeny v polìëku "Type". * V ronì ËÌslo je vyraûeno na v robnìm ötìtku a na stoj nku. Z ruënì poûadavky a dotazy nelze zpracovat bez ud nì tohoto ËÌsla. * Zapiöste prosìm v robnì ËÌölo ihned po p evzetì n adì na prvnì stranu n vodu. Stanoven rozsah pouûitì pluhu Pluh ( SERVO, SERVO PLUS, SERVO NOVA, SERVO NOVA PLUS) je urëen v hradnï pro prov denì bïûn ch zemïdïlsk ch pracì. * PouûÌv se k orbï na polìch, louk ch a podobn ch zemïdïlsk ch ploch ch. KaûdÈ pouûitì nad r mec tohoto rozsahu se povaûuje za nedovolen rozsah pouûitì. Za ökody takto vzniklè v robce neruëì; riziko nese pouze uûivatel n adì. (981) TECHN. DATEN Gilt für Geräte in der Standardausführung

34 TECHNICK DAJE TechnickÈ daje Trval hladina hluku < 70 db(a) max. p Ìkon. 103 kw / 140 PS SERVO 35 pot ebn sìla taûnïho Typ n adì PoËet orebnìch tïles Rozestup orebnìch tïles V öka r mu PracovnÌ öì ka z bïru Hmotnost 1 stroje (kw / PS) SERVO cm 80 / 74 cm cm 791 kg 52 / 70 SERVO cm 80 / 74 cm cm 791 kg 52 / 70 SERVO (3+1) 95 cm 80 / 74 cm cm 937 kg 66 / 90 SERVO (3+1) 102 cm 80 / 74 cm cm 937 kg 66 / 90 SERVO (4+1) 95 cm 80 / 74 cm cm 1083 kg 81 / 110 SERVO 35 PLUS pot ebn sìla taûnïho Typ n adì PoËet orebnìch tïles Rozestup orebnìch tïles V öka r mu PracovnÌ öì ka z bïru Hmotnost 1 stroje (kw / PS) SERVO 35-P cm 80 / 74 cm cm 875 kg 59 / 80 SERVO 35-P cm 80 / 74 cm cm 875 kg 59 / 80 SERVO 35-P495 4 (3+1) 95 cm 80 / 74 cm cm 1041 kg 74 / 100 SERVO 35-P402 4 (3+1) 102 cm 80 / 74 cm cm 1041 kg 74 / 100 SERVO 35 NOVA pot ebn sìla taûnïho Typ n adì PoËet orebnìch tïles Rozestup orebnìch tïles V öka r mu PracovnÌ öì ka z bïru Hmotnost 1 stroje (kw / PS) SERVO 35-N cm 80 cm cm 965 kg 66 / 90 SERVO 35-N cm 80 cm cm 965 kg 66 / 90 SERVO 35-N488 4 (3+1) 88 cm 80 cm cm 1167 kg 81 / 110 SERVO 35-N495 4 (3+1) 95 cm 80 cm cm 1167 kg 81 / 110 SERVO 35-N402 4 (3+1) 102 cm 80 cm cm 1167 kg 81 / 110 SERVO 35 NOVA PLUS pot ebn sìla taûnïho Typ n adì PoËet orebnìch tïles Rozestup orebnìch tïles V öka r mu PracovnÌ öì ka z bïru Hmotnost 1 stroje (kw / PS) SERVO 35-NP cm 80 cm cm 1052 kg 74 / 100 SERVO 35-NP cm 80 cm cm 1052 kg 74 / 100 SERVO 35-NP488 4 (3+1) 88 cm 80 cm cm 1277 kg 88 / 120 SERVO 35-NP495 4 (3+1) 95 cm 80 cm cm 1277 kg 88 / 120 SERVO 35-NP402 4 (3+1) 102 cm 80 cm cm 1277 kg 88 / 120 (981) TECHN. DATEN

35 TECHNICK DAJE V bava na p nì ZahrnavacÌ vkl dacì plech UW, UWS, W, WSS. ZahrnavacÌ hlava hladicì U, UW, UWS, W, WSS. ZahrnavacÌ vodicì plech U, UW, UWS. NoûovÈ krojidlo U, UW, W, WSS. Patka plazu UW, UWS, W, WSS P edradliëka k zapracov nì zbytk kuku ice M1 / M2 P edradliëka k zapracov nì hnojiva DV OdpruûenÈ kotouëovè krojidlo OdpruûenÈ vroubkovanè krojidlo Podr v k TD65/92/83 TaûnÈ rameno pro p ipojenì p Ìdavn ch n adì za pluh BoËnÌ odrazky pro zviditelnïnì boënìch rozmïru n adì V kyvnè opïrnè kolo DvojitÈ opïrnè kolo P epravnì otoënè kolo (981) TECHN. DATEN

36 V BAVA Tvar pluûnìho tïlesa Popis OznaËenÌ PracovnÌ z bïr PracovnÌ hloubka - Mal odpor v tahu - PerfektnÌ drobenì - UrËeno pro vöechny p dy 31 UW 36 UW 39 UW UrËeno pro svahy - Mal odpor v tahu - Velmi dobrè p ekl ñ pïnì p i orbï luk MalÈ p skovè orebnì tïleso ï zvl ötï vhodnè pro tïûkè lepivè p dy ï velmi mal odpor W 36 W 35 W 41 W 30 UWS Velk k Ìdla odhrnovaëky 35 WSS Zvl ötï vhodnè pro tïûkè, lepivè p dy SÈriovÈ provedenì MoûnÈ varianty sèriovè v roby bez zv öenì ceny - Nedod v se X Zvl ötnì v bava AUSRÜSTUNGEN (981)

37 VARIANTEN StandardnÌ vybavenì pluhu Type SERVO a. nastavenì pracovnìho z bïru p estavenìm öroubu je moûno nastavit 5 moûnostì pracovnìho z bïru b. se izovacì mechanismus Type SERVO PLUS DalöÌ moûnosti vybavenì pluhu a. b. se izovacì mechanismus c. d. hydraulicky nastaviteln öì ka pracovnìho z bïru - k tomu je pot ebn jeden p Ìdavn dvojëinn ÌdÌcÌ okruh hydrauliky na traktoru - plynulè p estavenì pracovnìho z bïru hydraulick m v lcem je moûnè i v pr bïhu orby PlynulÈ p estavenì pracovnìho z bïru m ûe b t prov dïno takè bïhem pr ce pluhu. V hody: - p esn orba na vratìch DalöÌ moûnosti vybavenì pluhu a. nastavenì pracovnìho z bïru b. - p estavenìm öroubu je moûno nastavit 5 moûnostì pracovnìho z bïru c. hydraulick v lec plynul moûnost p estavenì pomocì hydraulickèho v lce slouûì u 4 a 5-ti radliën ch pluh pro vysunutì r mu pluhu a bezproblèmovè ot ËenÌ K ovl d nì pluhu je nutn pouze jeden dvojëinn hydraulick obvod pro souëasnè ovl d nì hydraulickèho v lce (c) a hydraulickèho v lce pro ot ËenÌ pluhu. Type SERVO NOVA - OpodobnÏ jako u pluh SERVO, pouze s hydraulicko-pneumatick m jiötïnìm proti cizìm tïles m - obor vka p ek ûek (stromy, sloupy) e. pamïùov v lec (alternativa k Ñdì) V hody: - podobnï viz. Ñdì ZaklopenÌ r mu pluhu + slouûì u 4 a 5-ti radliën ch pluh pro vysunutì r mu pluhu a bezproblèmovè ot ËenÌ Type SERVO NOVA PLUS - podobnï jako u pluh SERVO PLUS, pouze s hydraulicko-pneumatick m jiötïnìm proti cizìm tïles m VARIANTEN (955)

38 P Ìloha -Anhang Titelblatt _BA-Allgemein

39 Origin l nenì n hrada Ö S origin lnìmi dìly Pˆttinger dos hnete vìce * Kvalita a p esnost - provoznì bezpeënost. * Spolehliv funkce * VyööÌ ûivotnost - hospod rnost. * Garantovan pouûitelnost p es Vaöeho obchodnì z stupce Pˆttinger: StojÌte p ed rozhodnutìm ìorigin lî nebo ìn hradaî? RozhodnutÌ b v Ëasto odvozenè od ceny. Jedno ìlacinè po ÌzenÌî se vöak nïkdy m ûe st t velmi drahè. Proto p i n kupu vïnujte pozornost ìorigin lnìm n hradnìm dìl mî s oznaëenìm Ëty lìstku! -Anhang Titelblatt _BA-Allgemein

40 BezpeËnostnÌ upozornïnì p Ìloha -A UpozornÏnÌ pro bezpeënost pr ce V tomto provoznìm n vodu jsou vöechna mìsta, kter se t kajì bezpeënosti, opat ena touto znaëkou. 1) PouûitÌ, kterè je v souladu s urëenìm a. viz technickè daje b. K pouûitì, kterè je v souladu s urëenìm pat Ì takè dodrûov nì podmìnek, p edepsan ch v robcem pro drûbu a udrûov nì v dobrèm stavu. 2) N hradnì dìly a. Pro stroje jsou koncipov ny origin lnì Ë sti a p ÌsluöenstvÌ. b. V slovnï upozorúujeme na to, ûe n hradnì dìly a p ÌsluöenstvÌ, kterè nebyly dod ny naöì firmou, nejsou n mi p ezkouöeny a povoleny. c. Mont û a/nebo pouûitì takov ch v robk m ûe za urëit ch okolnostì zmïnit nebo ovlivnit konstrukënï danè vlastnosti. Za ökody, kterè jsou zp sobenè pouûitìm neorigin lnìch Ë stì a p ÌsluöenstvÌ, v robce neruëì. d. SvÈvolnÈ zmïny, jako je pouûitì jin ch konstrukënìch Ë stì na stroji, vyluëuje ruëenì v robce. 3) Ochrann za ÌzenÌ Vöechna ochrann za ÌzenÌ musì b t na stroji p ipevnïna a musì b t v dnèm stavu. VËasn v mïna zniëen ch a poökozen ch kryt nebo z bran je nutn. 4) P ed uvedenìm do provozu a. P ed zapoëetìm pr ce se musì uûivatel sezn mit se vöemi ovl dacìmi za ÌzenÌmi a s funkcì stroje. BÏhem pracovnìho nasazenì je p Ìliö pozdï! b. P ed kaûd m uvedenìm do provozu p ezkouöejte vozidlo nebo stroj na dopravnì a provoznì bezpeënost. 6) Zak z no vozit osoby a. NenÌ p ÌpustnÈ vozit osoby na stroji. b. Stroj m ûe jezdit na ve ejn ch cest ch jen v popsanè poloze pro p epravu po silnici. 7) JÌzdnÌ vlastnost s p Ìdavn mi stroji a. Taûn prost edek je vp edu nebo vzadu dostateënï osazen z vaûìm, aby byla zaruëena schopnost Ìdit a brzdit (minim lnï 20% hmotnosti nezatìûenèho vozidla na p ednì ose). b. JÌzdnÌ vlastnost bude ovlivnïna jìzdnì dr hou a a g r e g o v a n m i stroji. Zp sob jìzdy je t eba p izp sobit podmìnk m terènu. c. P i jìzdï do zat Ëky se Kg zavïöen m n adìm 20% zohlednïte kromï jinèho rozmïry a hmotnost stroje. d. P i jìzdï do zat Ëky se zavïöen m nebo osedlan m strojem zohlednïte kromï jinèho öirokou vykl dku a setrvaënou hmotnost stroje. 8) VöeobecnÈ informace a. P ed zavïöenìm stroj na t Ìbodov z vïs uveôte p ku systèmu do polohy, p i kterè je vylouëeno ne myslnè zvednutì nebo klesnutì! b. P i p ipojov nì stroj na traktor vznik nebezpeëì poranïnì! c. V oblasti t ÌbodovÈho z vïsu vznik nebezpeëì poranïnì z p isk ÌpnutÌ a ust ihnutì! d. P i aktivaci vnïjöì obsluhy pro t Ìbodovou konstrukci nevstupujte mezi traktor a stroj! e. Mont û a demont û v vodovèho h Ìdele prov dïjte jen p i vypnutèm motoru. f. P i jìzdï po silnici se zvednut m strojem musì b t obsluûn p ka zajiötïna proti klesnutì. g. P ed opuötïnìm traktoru spusùte p ipevnïnè stroje na zem a vyt hnïte klìë ze zapalov nì! h. Mezi traktorem a strojem se nesmì nikdo zdrûovat, aniû by bylo vozidlo zajiötïno proti rozjetì ruënì brzdou a/nebo podkl dacìm klìnem! i. P i drûbï a p estavov nì vypnïte hnacì motor a odpojte v vodov h Ìdel. 5) Azbest UrËitÈ p ikupovanè souë sti vozidla mohou, z d vodu technick ch poûadavk, obsahovat azbest. D vejte pozor na oznaëenì n hradnìch dìl. 9)»iötÏnÌ stroje NepouûÌvejte stlaëen vzduch k ËiötÏnÌ loûisek a hydraulick ch Ë stì. 9400_-Anhang A_Sicherheit - A 1 -

41 POKYNY PRO PROVOZ NA POZEMNÌCH KOMUNIKACÌCH Pokyny pro provoz na pozemnìch komunikacìch 1. Stroj p i provozu na pozemnìch komunikacìch p epravujeme pouze v p epravnì poloze tak, jak je uvedeno v n vodu k pouûìv nì stroje. Stroj musì b t osazen v straûn mi ötìty se svïtly a odrazkami, kterè jsou dod v ny se strojem (pokud nenì stroj vybaven trval m osvïtlenìm). 2. Stroj agregujte vûdy s doporuëen m traktorem, kter je p ijateln s poûadovan m v konem v n vodï pro pouûìv nì stroje. Hmotnost traktoru musì odpovìdat min. 40% celkovè hmotnosti stroje. Stroje bez brzdov ch systèm m ûete agregovat pouze s traktorem jehoû pohotovostnì hmotnost je shodn nebo vyööì neû celkov hmotnost p ÌpojnÈho stroje. 3. P i agregaci s traktorem musì odpovìdat minim lnì zatìûenì p ednì n pravy traktoru 20% jeho okamûitè hmotnosti. 4. P ed jìzdou proveôte kontrolu stavu a funkce brzd, osvïtlenì a hydrauliky. 5. Maxim lnì p epravnì rychlost stroje je stanovena na 30 km/hod. (u stroj bez brzdovèho systèmu na 20 km/hod.). 6. P eprava po mezin rodnìch silnicìch a silnicìch prvnì t Ìdy je zak z na. 7. P i p epravï musì b t uvedeno do Ëinnosti vnïjöì osvïtlenì traktoru s potk vacìmi svïtly. 8. P eprava za snìûenè viditelnosti je zak z na. 9. P ed odpojenìm stroje od traktoru je nutnè stroj zajistit zakl dacìmi klìny. 10. Stroje s transportnì öì kou vïtöì neû 3m, pokud nenì stanoveno vyhl ökou ministerstva dopravy jinak, nenì moûno p epravovat po pozemnìch komunikacìch v agregavi s traktorem. 11. Stroj je schv len pro provoz na pozemnìch komunikacìch a dalöì podmìnky stanovenè p i schv lenì technickè zp sobilosti jsou uvedeny v dokladech o schv lenì, kterè jsou dod v ny ke kaûdèmu stroji. 12. Uûivatel byl pouëen p i p ed nì stroje o povinnèm vybavenì stroje (osvïtlenì, odrazky, Ö) p i jìzdï stroje na pozemnìch komunikacìch dle vyhl öky 341/2002 Sb. a z kona 56/2001 Sb ZUSINFO / BA-EL ALLG. - Z.41 -
