1 N vod k pouûìv nì + POKYNY PRO PÿED NÕ V ROBKU... strana 3 Nr D.0 EUROPROFI 3 Euromatic (Type 544) Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Vážený zemědělče! Učinil jste dobrou volbu, těší nás to a blahopřejeme Vám k tomuto rozhodnutí pro Pöttinger. Jako Váš partner v zemědělské technice Vám nabízíme kvalitu a výkon spojené s bezpečnou obsluhou. Abychom mohli odhadnout podmínky použití našich zemědělských strojů a tyto požadavky neustále zohledňovat při vývoji nových zařízení, prosíme Vás o některé údaje. Kromě toho máme tím také možnost cíleně Vás informovat o nových vývojích. Ručení za výrobek, informační povinnost Povinnost ručení za výrobek zavazuje výrobce a obchodníka při prodeji zařízení předat návod pro provoz a zaškolit zákazníka na stroji s upozorněním na předpisy pro obsluhu, bezpečnostní předpisy a předpisy pro údržbu. Na důkaz, že byl stroj a návod pro provoz řádně předán, je nutné potvrzení. Pro tento účel zašlete podepsaný - Dokument A firmě Pöttinger. -Dokument B zůstává u odborného podniku, který předává stroj. -Dokument C obdrží zákazník. -Dokument D (pokyny pro pýedšnū vżrobku) zaölete podepsanż firmž PŲttinger Ve smyslu zákona ručení za výrobek je každý zemědělec podnikatel. Věcná škoda ve smyslu ručení za výrobek je škoda, která vzniká vlivem stroje, avšak na něm nevzniká, za ručení se počítá se samodržbou (Euro 500,-). Podnikatelské věcné škody ve smyslu zákona jsou z ručení vyloučeny. Pozor! Také při pozdějším dalším předání stroje zákazníkem musí být spolupředán návod pro provoz a odběratel stroje musí být zaškolen upozorněním na jmenované předpisy. ALLG./BA SEITE 2 / 9300-

3 POKYNY PRO PÿED NÕ V ROBKU Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) A. PÖTTINGER s. r. o., Dominikánské náměstí 4/5, Brno, Česká republika ProsÌme, p ezkouöejte uvedenè body, tak jak vypl v z povinnostì z ruky za v robek. Zakrouûkujte, prosìm, odpovìdajìcì body. X Stroj byl p ezkouöen podle dodacìho listu.vöechny p iloûenè dìly rozbaleny. Veöker bezpeënostnïtechnick za ÌzenÌ, kloubovè h Ìdele a obsluhovacì za ÌzenÌ jsou k dispozici. Obsluha, uvedenì do provozu a drûba stroje pop. n adì projedn ny se z kaznìkem podle n vodu k obsluze a vysvïtleny. Pneumatiky zkontrolov ny z hlediska spr vnèho tlaku vzduchu Matice kol zkontrolov ny, zda jsou pevnï dotaûeny. Z kaznìk upozornïn na spr vnè ot Ëky v vodovèho h Ìdele.»innost mechanick ch funkcì (otev enì zadnì stïny, vysunutì a zasunutì nosnìku noû,...) byla p edvedena a vysvïtlena. Mont û a demont û noz byla vysvïtlena. Elektrick p Ìpoj musì b t v po dku. Dbejte na dodrûenì pokynu uveden ch v n vodu k pouûìv nì! P izp sobenì stroje k traktoru provedeno: Se ÌzenÌ v öky oje, se ÌzenÌ brzd. Nastavena spr vn dèlka kloubovèho h Ìdele. FunkcÚost elektrick ch p Ìstroju prïzkouöejte a vysvïtlete. Spr vnè propojenì hydraulick ch okruh stroje s taûn m prost edkem bylo provedeno a p edvedeno.»innost hydraulick ch funkcì (ovl d nì oje, zadnì stïny) byla prïdvedena a vysvïtlena. Provedeno nastavenì a p ezkouöenì funkënosti brzd. Provedena zkuöebnì jìzda a nezjiötïny û dnè z vady. VysvÏtlena funkce stroje bïhem zkuöebnì jìzdy. ZapnutÌ a vypnutì automatiky vkl dacìho mechanismu bylo prezkouöeno. TransportnÌ a pracovnì poloha vysvïtlena. Poskytnuty informace ohlednï v bavy na p nì, pop. p ÌdavnÈho za ÌzenÌ. P ed no upozornïnì na bezpodmìneënè p eëtenì n vodu k obsluze. Obsluha byla proökolena o pokynech pro provoz na pozemnìch komunikacìch. Potvrzuji, ûe stroj, obchodnì n zev... Typ...V robnì ËÌslo stroje /podvozku Masch. / Fgst. Ident.Nr. Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. byl zkontrolov n podle shora uveden ch bod a p ed n z kaznìkovi. Datum p ed nì Adresa z kaznìka RazÌtko prodejnì organizace / Podpis Podpis... Pro prokázání, že byly stroj i návod k obsluze řádně předány, je nutné potvrzení. Dokument A vyplňte, podepište a zašlete zpět zástupci výrobního podniku. Dokument B zůstává prodejní organizaci, která stroj předává. Dokument C obdrží zákazník. Předávací protokol (A) a pokyny pro předání výrobku (D) ihned odešlete na adresu: A. PÖTTINGER s. r. o., Dominikánské náměstí 4/5, Brno, Česká republika Dokum D Anhänger - 3 -

4 OBSAH Obsah V znam v straûn ch znaëek... 5 Pokyny pro bezpeënost pr ce... 5 VöeobecnÈ bezpeënostnì p edpisy pro pouûìv nì n vïsu... 6 JÌzda po silnici... 6 P ed uvedenìm do provozu... 6 P ed uvedenìm do provozu zkontrolujte:... 6 Zapojení hydrauliky k tažnému prostředku... 7 Upozornění pro tažné prostředky s uzavřeným hydraulickým obvodem... 7 Standardní poloha při otevřeném hydraulickém systému... 7 Připojení hadic hydrauliky... 7 P Ìvod proudu... 8 ZapojenÌ k traktoru... 8 Mont û ovl dacìho panelu... 8 Seřízení tažné oje k závěsu tažného prostředku... 9 Manipulace s opûrnou patkou... 9 DÛleÏit pokyn!... 9 RozmÏr (M) = 460 mm NastavenÌ v kyvnèho rozsahu sbïracìho strojì (rozmïr M) = 460 mm P izp sobenì kloubovèho h Ìdele OdstavenÌ samosbïracìho vozu Elektrohydraulika Ovl dacì panel "D" Ovl dacì panel "L" Ovl dacì panel- vysvïtlenì funkce Obsluha pomocí tlačítka (57) nad řezacím ústrojím Pokyn při ucpání vkladacího ústrojí Nakládací automatika Poruchy a náprava při výpadku el. energie Se ÌzenÌ podlahovèho dopravnìku Demontáž dávkovacích válců Zapínání podlahového dopravníku Vestavba spínače tlaku oleje (přepojovacího kohoutu olejového čerpadla) Se ÌzenÌ sbïracìho strojì ZaË tek nakl d nì BÏhem nakl d nì dbejte n sledujìcìch pokyn! ZadnÌ stïna Vyprázdnění vozu Vypínací spojka (NS) Ukončení procesu vykládání Jízda po silnici ZvednutÌ hornìho dìlu n stavby ÿezacì strojì D leûitè upozornïnì na zajiötïnì nosnìku noû Ëepem V kyv nosnìku noû NastavenÌ nosnìku noû NastavenÌ noû Kontrola mezery mezi noûi a tïlesem v lce VöeobecnÈ pokyny pro drûbu stroje Otev enì boënìch ochrann ch kryt... 28»istÏnÌ dìl stroje HydraulickÈ za ÌzenÌ Hydraulick akumul tor Kola a pneumatiky Záběrový moment Upozornění! Tlak vzduchu Údržba Rozměr seřízení pro koncový spínač Pojistka el. zařízení Demontáž stěrače Automatické mazání řetězů ( V mûna filtru Ozubená soukolí P ipojenì brzdov ch hadic UpozornÏnÌ! PÈËe a drûba vzduchov ch brzd... 36»iötÏnÌ filtru UvolnÏnÌ se ÌzenÌ brzdovèho ventilu Se ÌzenÌ OdstavenÌ vozu TechnickÈ daje V bava na p nì Použití samosběracího vozu, které odpovídá jeho určení Kloubov h Ìdel INHALT - 4 -

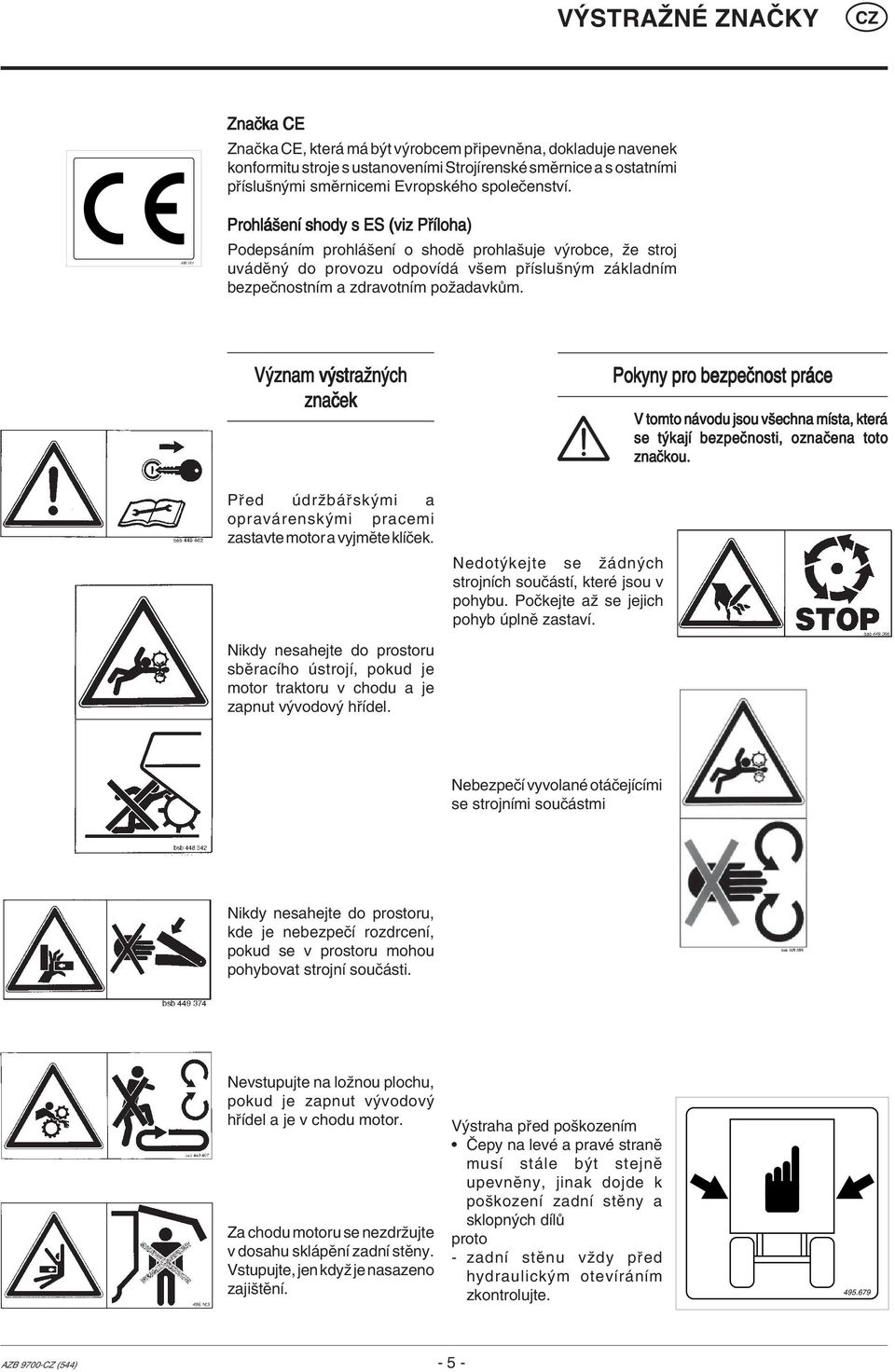

5 VÝSTRAŽNÉ ZNAČKY ZnaËka CE ZnaËka CE, kter m b t v robcem p ipevnïna, dokladuje navenek konformitu stroje s ustanovenìmi StrojÌrenskÈ smïrnice a s ostatnìmi p Ìsluön mi smïrnicemi EvropskÈho spoleëenstvì Prohl öenì shody s ES (viz P Ìloha) Podeps nìm prohl öenì o shodï prohlaöuje v robce, ûe stroj uv dïn do provozu odpovìd vöem p Ìsluön m z kladnìm bezpeënostnìm a zdravotnìm poûadavk m. V znam v straûn ch znaëek P ed drûb sk mi a oprav rensk mi pracemi zastavte motor a vyjmïte klìëek. Nedot kejte se û dn ch strojnìch souë stì, kterè jsou v pohybu. PoËkejte aû se jejich pohyb plnï zastavì. Pokyny pro bezpeënost pr ce V tomto n vodu jsou vöechna mìsta, kter se t kajì bezpeënosti, oznaëena toto znaëkou. Nikdy nesahejte do prostoru sbïracìho strojì, pokud je motor traktoru v chodu a je zapnut v vodov h Ìdel. NebezpeËÌ vyvolanè ot ËejÌcÌmi se strojnìmi souë stmi Nikdy nesahejte do prostoru, kde je nebezpeëì rozdrcenì, pokud se v prostoru mohou pohybovat strojnì souë sti. Nevstupujte na loûnou plochu, pokud je zapnut v vodov h Ìdel a je v chodu motor. Za chodu motoru se nezdrûujte v dosahu skl pïnì zadnì stïny. Vstupujte, jen kdyû je nasazeno zajiötïnì. V straha p ed poökozenìm ï»epy na levè a pravè stranï musì st le b t stejnï upevnïny, jinak dojde k poökozenì zadnì stïny a sklopn ch dìl proto - zadnì stïnu vûdy p ed hydraulick m otevìr nìm zkontrolujte AZB (544) - 5 -

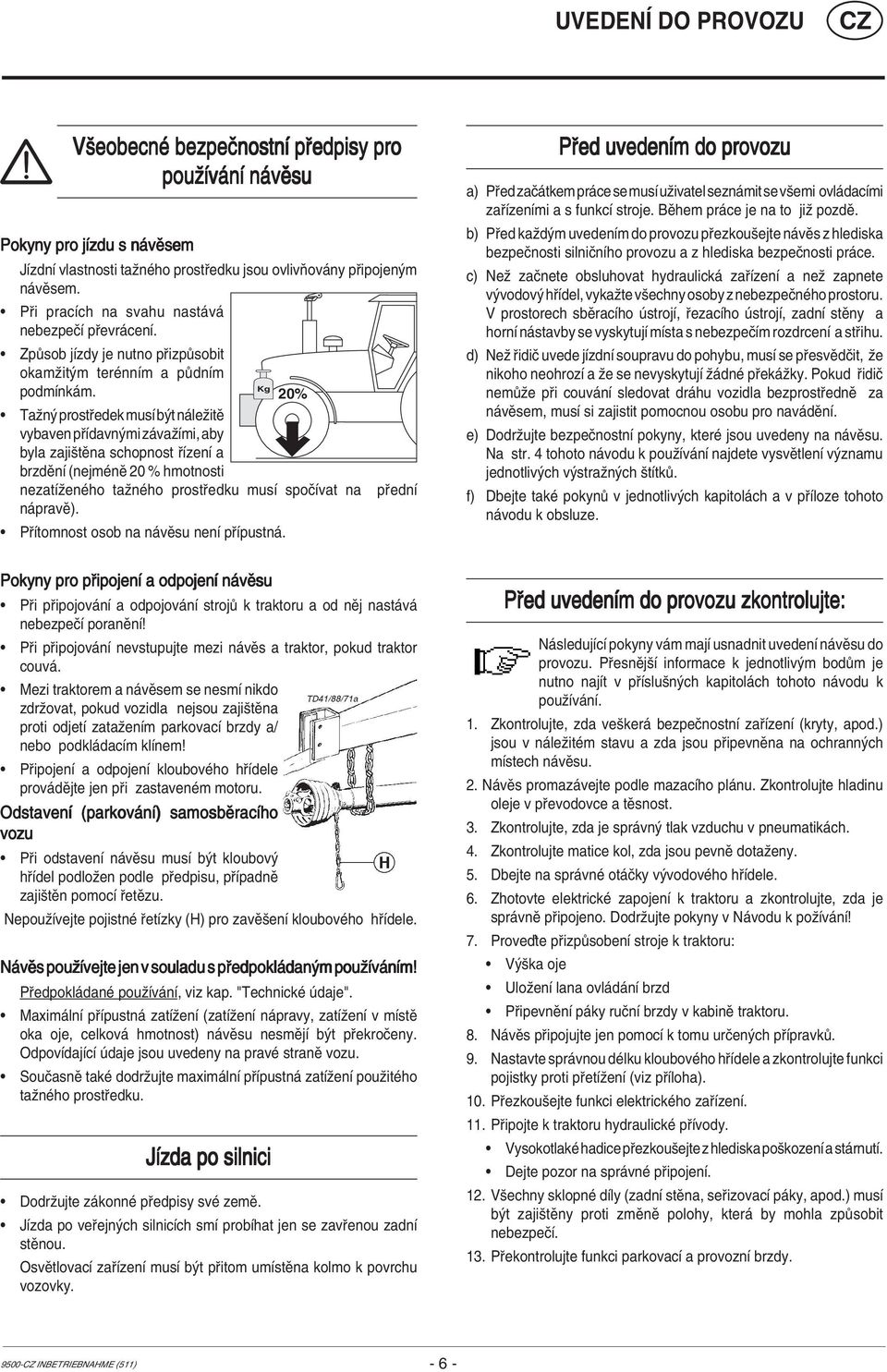

6 UVEDENÍ DO PROVOZU VöeobecnÈ bezpeënostnì p edpisy pro pouûìv nì n vïsu Pokyny pro jìzdu s n vïsem ï ï ï ï JÌzdnÌ vlastnosti taûnèho prost edku jsou ovlivúov ny p ipojen m n vïsem. P i pracìch na svahu nast v nebezpeëì p evr cenì. Zp sob jìzdy je nutno p izp sobit okamûit m terènnìm a p dnìm podmìnk m. Kg 20% Taûn prost edek musì b t n leûitï vybaven p Ìdavn mi z vaûìmi, aby byla zajiötïna schopnost ÌzenÌ a brzdïnì (nejmènï 20 % hmotnosti nezatìûenèho taûnèho prost edku musì spoëìvat na p ednì n pravï). P Ìtomnost osob na n vïsu nenì p Ìpustn. Pokyny pro p ipojenì a odpojenì n vïsu ï P i p ipojov nì a odpojov nì stroj k traktoru a od nïj nast v nebezpeëì poranïnì! ï P i p ipojov nì nevstupujte mezi n vïs a traktor, pokud traktor couv. ï Mezi traktorem a n vïsem se nesmì nikdo zdrûovat, pokud vozidla nejsou zajiötïna proti odjetì zataûenìm parkovacì brzdy a/ nebo podkl dacìm klìnem! ï P ipojenì a odpojenì kloubovèho h Ìdele prov dïjte jen p i zastavenèm motoru. OdstavenÌ (parkov nì) samosbïracìho vozu ï P i odstavenì n vïsu musì b t kloubov h Ìdel podloûen podle p edpisu, p ÌpadnÏ zajiötïn pomocì etïzu. NepouûÌvejte pojistnè etìzky (H) pro zavïöenì kloubovèho h Ìdele. N vïs pouûìvejte jen v souladu s p edpokl dan m pouûìv nìm! P edpokl danè pouûìv nì, viz kap. "TechnickÈ daje". ï Maxim lnì p Ìpustn zatìûenì (zatìûenì n pravy, zatìûenì v mìstï oka oje, celkov hmotnost) n vïsu nesmïjì b t p ekroëeny. OdpovÌdajÌcÌ daje jsou uvedeny na pravè stranï vozu. ï SouËasnÏ takè dodrûujte maxim lnì p Ìpustn zatìûenì pouûitèho taûnèho prost edku. ï ï JÌzda po silnici Dodrûujte z konnè p edpisy svè zemï. JÌzda po ve ejn ch silnicìch smì probìhat jen se zav enou zadnì stïnou. OsvÏtlovacÌ za ÌzenÌ musì b t p itom umìstïna kolmo k povrchu vozovky. P ed uvedenìm do provozu a) P ed zaë tkem pr ce se musì uûivatel sezn mit se vöemi ovl dacìmi za ÌzenÌmi a s funkcì stroje. BÏhem pr ce je na to jiû pozdï. b) P ed kaûd m uvedenìm do provozu p ezkouöejte n vïs z hlediska bezpeënosti silniënìho provozu a z hlediska bezpeënosti pr ce. c) Neû zaënete obsluhovat hydraulick za ÌzenÌ a neû zapnete v vodov h Ìdel, vykaûte vöechny osoby z nebezpeënèho prostoru. V prostorech sbïracìho strojì, ezacìho strojì, zadnì stïny a hornì n stavby se vyskytujì mìsta s nebezpeëìm rozdrcenì a st ihu. d) Neû idië uvede jìzdnì soupravu do pohybu, musì se p esvïdëit, ûe nikoho neohrozì a ûe se nevyskytujì û dnè p ek ûky. Pokud idië nem ûe p i couv nì sledovat dr hu vozidla bezprost ednï za n vïsem, musì si zajistit pomocnou osobu pro nav dïnì. e) Dodrûujte bezpeënostnì pokyny, kterè jsou uvedeny na n vïsu. Na str. 4 tohoto n vodu k pouûìv nì najdete vysvïtlenì v znamu jednotliv ch v straûn ch ötìtk. f) Dbejte takè pokyn v jednotliv ch kapitol ch a v p Ìloze tohoto n vodu k obsluze. P ed uvedenìm do provozu zkontrolujte: N sledujìcì pokyny v m majì usnadnit uvedenì n vïsu do provozu. P esnïjöì informace k jednotliv m bod m je nutno najìt v p Ìsluön ch kapitol ch tohoto n vodu k pouûìv nì. 1. Zkontrolujte, zda veöker bezpeënostnì za ÌzenÌ (kryty, apod.) jsou v n leûitèm stavu a zda jsou p ipevnïna na ochrann ch mìstech n vïsu. 2. N vïs promaz vejte podle mazacìho pl nu. Zkontrolujte hladinu oleje v p evodovce a tïsnost. 3. Zkontrolujte, zda je spr vn tlak vzduchu v pneumatik ch. 4. Zkontrolujte matice kol, zda jsou pevnï dotaûeny. 5. Dbejte na spr vnè ot Ëky v vodovèho h Ìdele. 6. Zhotovte elektrickè zapojenì k traktoru a zkontrolujte, zda je spr vnï p ipojeno. Dodrûujte pokyny v N vodu k poûìv nì! 7. ProveÔte p izp sobenì stroje k traktoru: ï V öka oje ï UloûenÌ lana ovl d nì brzd ï P ipevnïnì p ky ruënì brzdy v kabinï traktoru. 8. N vïs p ipojujte jen pomocì k tomu urëen ch p Ìpravk. 9. Nastavte spr vnou dèlku kloubovèho h Ìdele a zkontrolujte funkci pojistky proti p etìûenì (viz p Ìloha). 10. P ezkouöejte funkci elektrickèho za ÌzenÌ. 11. P ipojte k traktoru hydraulickè p Ìvody. ï VysokotlakÈ hadice p ezkouöejte z hlediska poökozenì a st rnutì. ï Dejte pozor na spr vnè p ipojenì. 12. Vöechny sklopnè dìly (zadnì stïna, se izovacì p ky, apod.) musì b t zajiötïny proti zmïnï polohy, kter by mohla zp sobit nebezpeëì. 13. P ekontrolujte funkci parkovacì a provoznì brzdy INBETRIEBNAHME (511) - 6 -

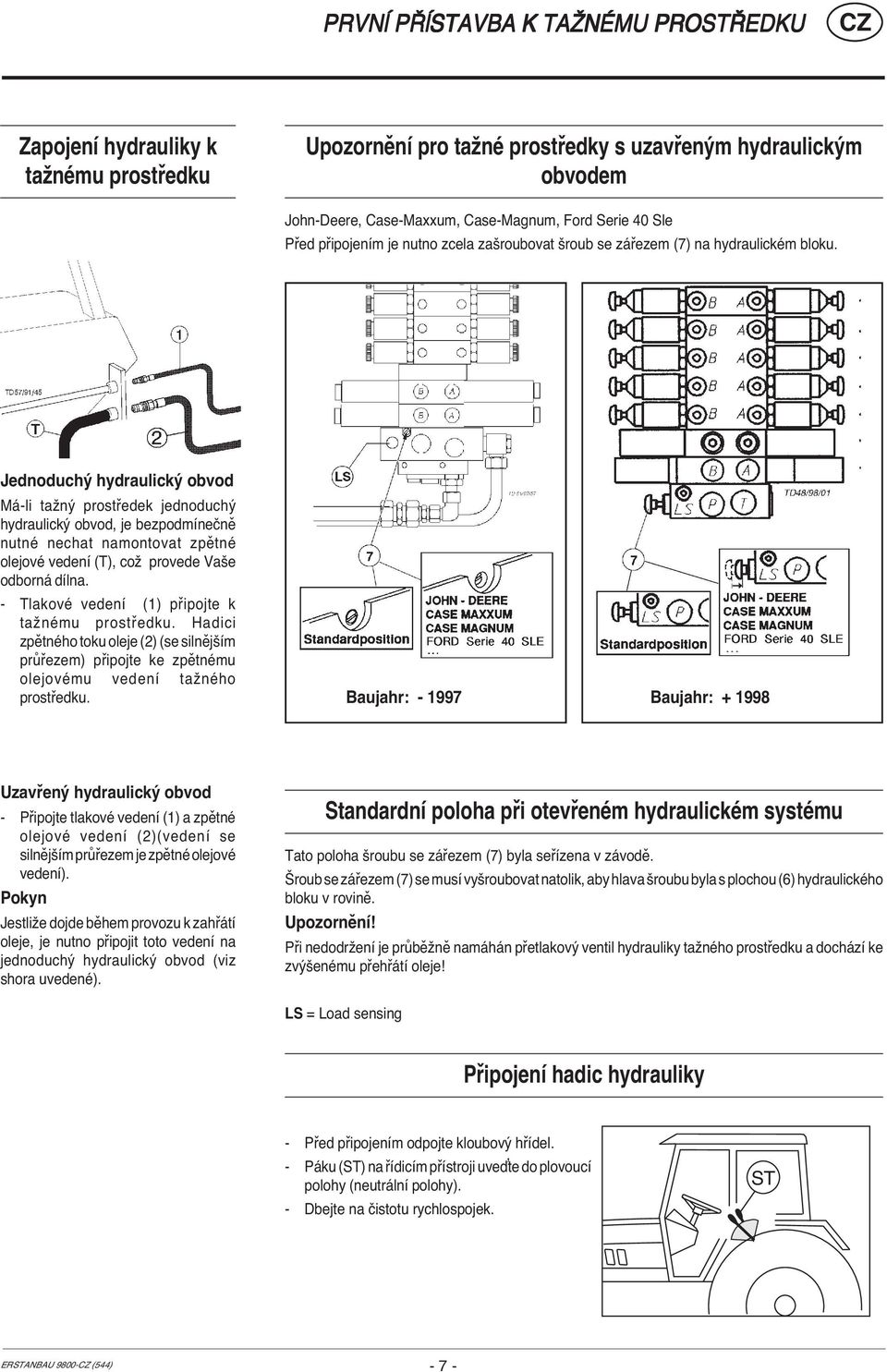

7 PRVNÕ PÿÕSTAVBA K TAéN MU PROSTÿEDKU Zapojení hydrauliky k tažnému prostředku Upozornění pro tažné prostředky s uzavřeným hydraulickým obvodem John-Deere, Case-Maxxum, Case-Magnum, Ford Serie 40 Sle Před připojením je nutno zcela zašroubovat šroub se zářezem (7) na hydraulickém bloku. Jednoduchý hydraulický obvod Má-li tažný prostředek jednoduchý hydraulický obvod, je bezpodmínečně nutné nechat namontovat zpětné olejové vedení (T), což provede Vaše odborná dílna. - Tlakové vedení (1) připojte k tažnému prostředku. Hadici zpětného toku oleje (2) (se silnějším průřezem) připojte ke zpětnému olejovému vedení tažného prostředku. Baujahr: Baujahr: Uzavřený hydraulický obvod - Připojte tlakové vedení (1) a zpětné olejové vedení (2)(vedení se silnějším průřezem je zpětné olejové vedení). Pokyn Jestliže dojde během provozu k zahřátí oleje, je nutno připojit toto vedení na jednoduchý hydraulický obvod (viz shora uvedené). Standardní poloha při otevřeném hydraulickém systému Tato poloha šroubu se zářezem (7) byla seřízena v závodě. Šroub se zářezem (7) se musí vyšroubovat natolik, aby hlava šroubu byla s plochou (6) hydraulického bloku v rovině. Upozornění! Při nedodržení je průběžně namáhán přetlakový ventil hydrauliky tažného prostředku a dochází ke zvýšenému přehřátí oleje! LS = Load sensing Připojení hadic hydrauliky - Před připojením odpojte kloubový hřídel. - Páku (ST) na řídicím přístroji uveďte do plovoucí polohy (neutrální polohy). - Dbejte na čistotu rychlospojek. ST ERSTANBAU (544) - 7 -

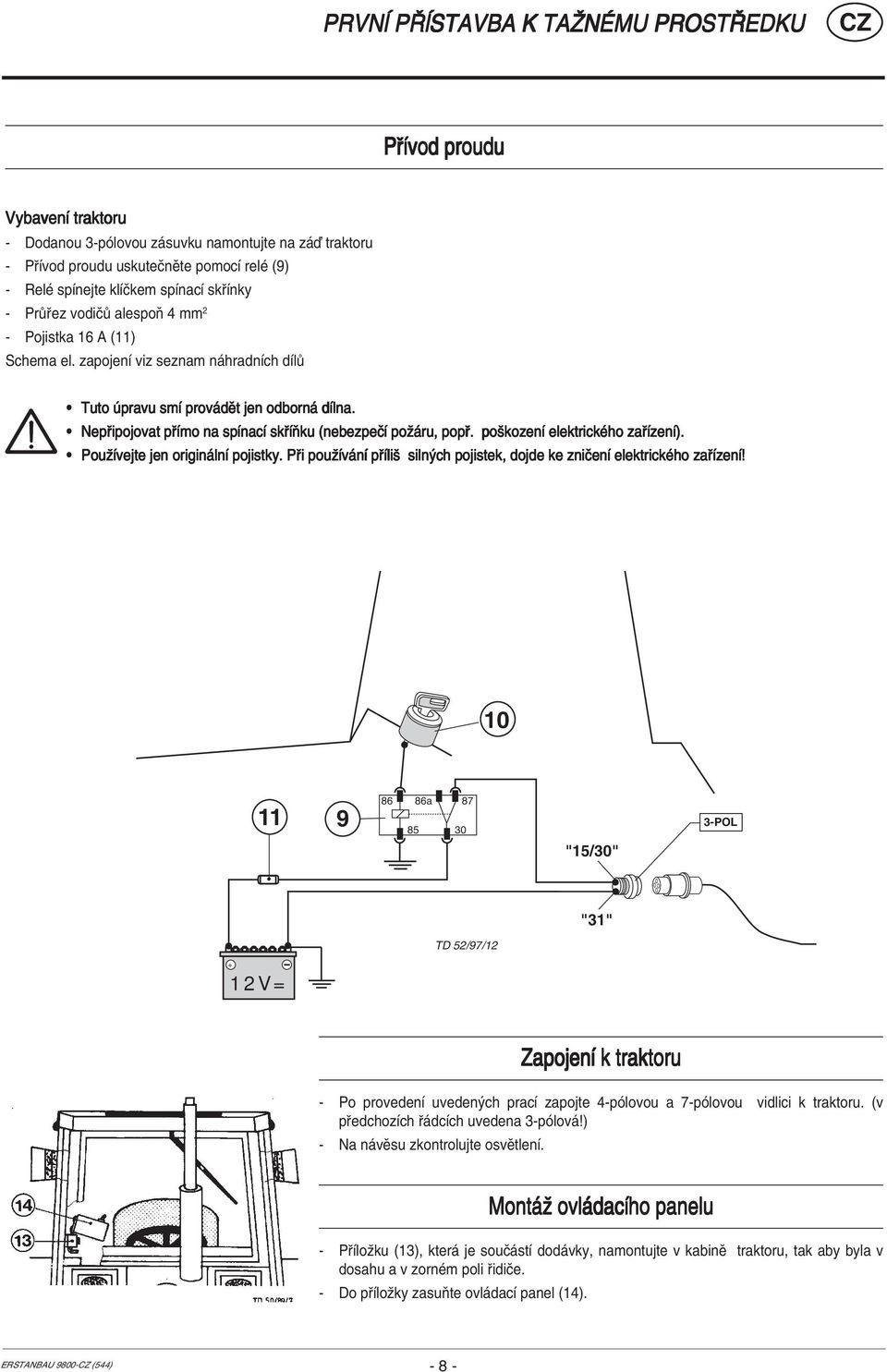

8 PRVNÕ PÿÕSTAVBA K TAéN MU PROSTÿEDKU P Ìvod proudu VybavenÌ traktoru - Dodanou 3-pÛlovou z suvku namontujte na z Ô traktoru - P Ìvod proudu uskuteënïte pomocì relè (9) - RelÈ spìnejte klìëkem spìnacì sk Ìnky - Pr ez vodië alespoú 4 mm 2 - Pojistka 16 A (11) Schema el. zapojenì viz seznam n hradnìch dìl ï Tuto pravu smì prov dït jen odborn dìlna. ï Nep ipojovat p Ìmo na spìnacì sk ÌÚku (nebezpeëì poû ru, pop. poökozenì elektrickèho za ÌzenÌ). ï PouûÌvejte jen origin lnì pojistky. P i pouûìv nì p Ìliö siln ch pojistek, dojde ke zniëenì elektrickèho za ÌzenÌ! a POL "15/30" "31" + 12V= TD 52/97/12 ZapojenÌ k traktoru - Po provedenì uveden ch pracì zapojte 4-pÛlovou a 7-pÛlovou vidlici k traktoru. (v p edchozìch dcìch uvedena 3-pÛlov!) - Na n vïsu zkontrolujte osvïtlenì. Mont û ovl dacìho panelu - P Ìloûku (13), kter je souë stì dod vky, namontujte v kabinï traktoru, tak aby byla v dosahu a v zornèm poli idiëe. - Do p Ìloûky zasuúte ovl dacì panel (14). ERSTANBAU (544) - 8 -

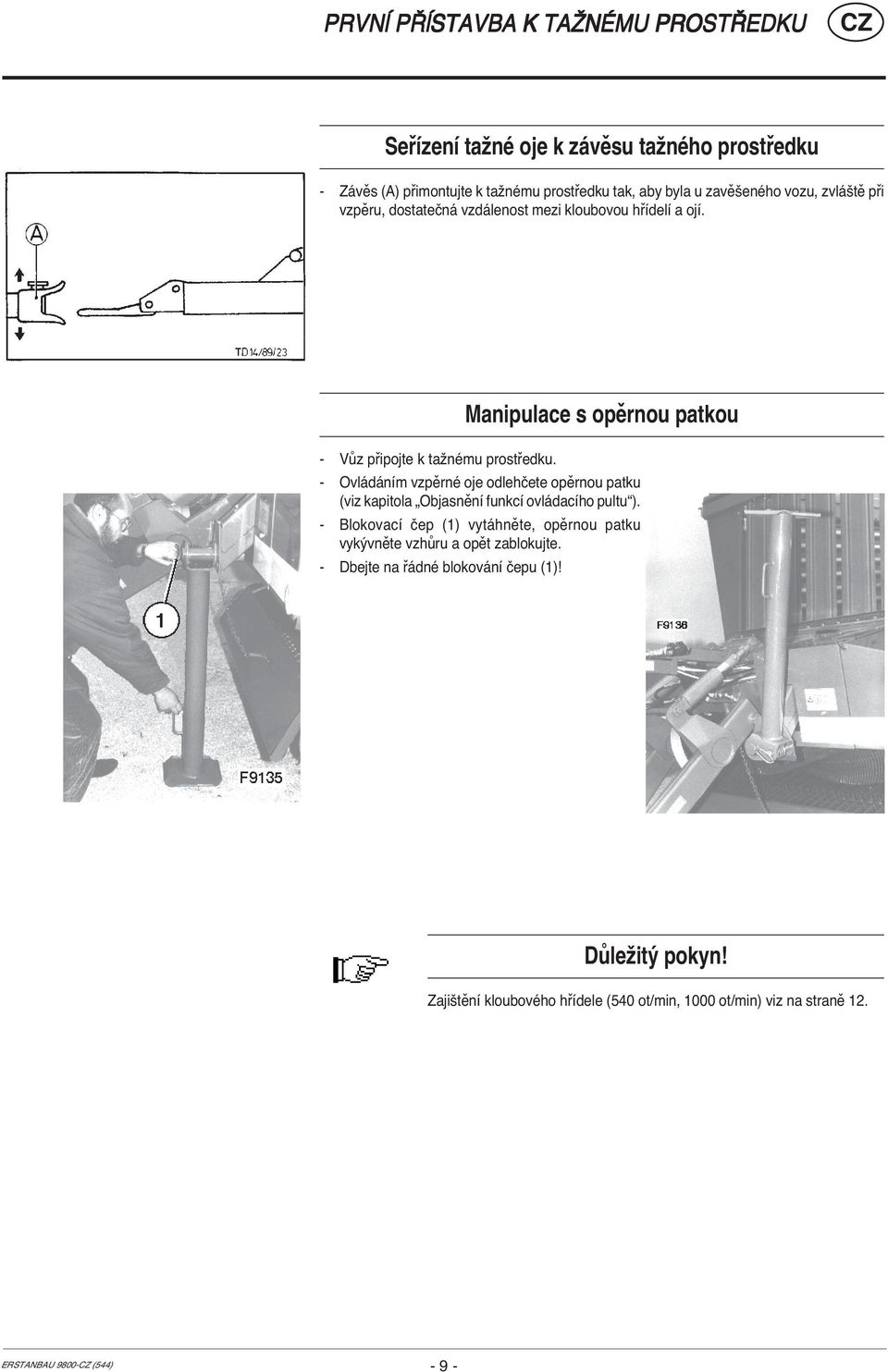

9 PRVNÕ PÿÕSTAVBA K TAéN MU PROSTÿEDKU Seřízení tažné oje k závěsu tažného prostředku - Závěs (A) přimontujte k tažnému prostředku tak, aby byla u zavěšeného vozu, zvláště při vzpěru, dostatečná vzdálenost mezi kloubovou hřídelí a ojí. Manipulace s opěrnou patkou - Vůz připojte k tažnému prostředku. - Ovládáním vzpěrné oje odlehčete opěrnou patku (viz kapitola Objasnění funkcí ovládacího pultu ). - Blokovací čep (1) vytáhněte, opěrnou patku vykývněte vzhůru a opět zablokujte. - Dbejte na řádné blokování čepu (1)! Důležitý pokyn! Zajištění kloubového hřídele (540 ot/min, 1000 ot/min) viz na straně 12. ERSTANBAU (544) - 9 -

10 NASTAVENÕ TAéN OJE RozmÏr (M) = 460 mm Aby sbïracì strojì pracovalo bezchybnï, musì b t na samosbïracìm vozu, p ipojenèm za traktorem spr vnï nastaven rozmïr (M) (v kyvn rozsah sbïracìho strojì). P izp sobenì kloubovèho h Ìdele Zkr cenì kloubovèho h Ìdele viz P Ìloha -B! UpozornÏnÌ: P i pr ci v nerovnèm terènu rozmïr zmenöete o 1 cm (M= 470 mm) NastavenÌ v kyvnèho rozsahu sbïracìho strojì (rozmïr M) = 480 mm - P ipojte samosbïracì v z k traktoru. - Oba hydraulickè v lce v ökovï se iditelnè oje musì b t zcela zasunuty. OdstavenÌ samosbïracìho vozu Pozor! SamosbÏracÌ v z odstavte na opïrnou patku, jen pokud je pr zdn a zajiötïn proti odjetì. P estavov nì musì probìhat st ÌdavÏ u obou v lc. - Povolte kontramatice (K) öroubov ch vzpïr. - P r o t Ë e n Ì m p Ì s t n i c (50) vyöroubujte, pop. zaöroubujte öroubovè vzpïry tak, aby byl nastaven rozmïr (M). - Kontramatice (K) opït napevno dot hnïte. UvedenÌ do provozu P ed kaûd m uvedenìm do provozu zkontrolujte vozidlo z hlediska dopravnì bezpeënosti (osvïtlenì, brzdy, ochrannè kryty...)! ï S a m o s b Ï r a c Ì v z odstavujte na rovnè, pevnè zemi. Na mènï nosnè p dï je nutnè zvïtöit opïrnou plochu patky pouûitìm vhodnè pom cky, (nap. d evïnè desky). - O b s l u h o u v ö k o v Ï p estavitelnè oje ponïkud nazvednïte p ednì Ë st vozu. - VyjmÏte zajiöùovacì Ëep (1), sklopte opïrnou patku dol a znovu zajistïte. - V Ï n u j t e p o z o r n o s t n leûitèmu zajiötïnì Ëepu (1)! - V z opït spusùte dol pomocì v ökovï p estavitelnè oje. - Odpojte hydraulickè hadice a elektrickè p Ìvody a v z odpojte od traktoru DEICHSELEINSTELLUNG_

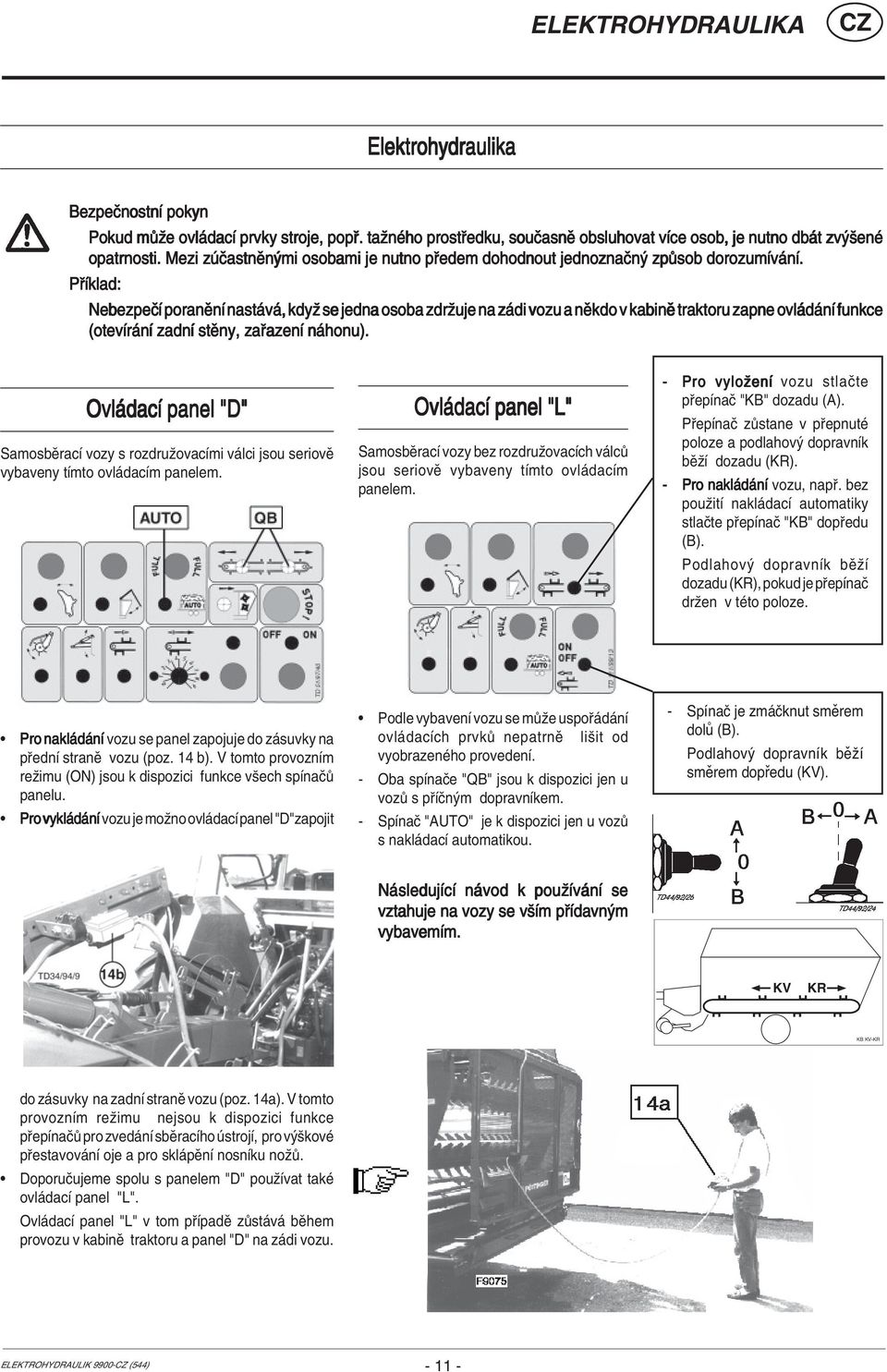

11 ELEKTROHYDRAULIKA Elektrohydraulika BezpeËnostnÌ pokyn Pokud m ûe ovl dacì prvky stroje, pop. taûnèho prost edku, souëasnï obsluhovat vìce osob, je nutno db t zv öenè opatrnosti. Mezi z ËastnÏn mi osobami je nutno p edem dohodnout jednoznaën zp sob dorozumìv nì. P Ìklad: NebezpeËÌ poranïnì nast v, kdyû se jedna osoba zdrûuje na z di vozu a nïkdo v kabinï traktoru zapne ovl d nì funkce (otevìr nì zadnì stïny, za azenì n honu). Ovl dacì panel "D" SamosbÏracÌ vozy s rozdruûovacìmi v lci jsou seriovï vybaveny tìmto ovl dacìm panelem. Ovl dacì panel "L" SamosbÏracÌ vozy bez rozdruûovacìch v lc jsou seriovï vybaveny tìmto ovl dacìm panelem. - Pro vyloûenì vozu stlaëte p epìnaë "KB" dozadu (A). P epìnaë z stane v p epnutè poloze a podlahov dopravnìk bïûì dozadu (KR). - Pro nakl d nì vozu, nap. bez pouûitì nakl dacì automatiky stlaëte p epìnaë "KB" dop edu (B). Podlahov dopravnìk bïûì dozadu (KR), pokud je p epìnaë drûen v tèto poloze. ï ï Pro nakl d nì vozu se panel zapojuje do z suvky na p ednì stranï vozu (poz. 14 b). V tomto provoznìm reûimu (ON) jsou k dispozici funkce vöech spìnaë panelu. Pro vykl d nì vozu je moûno ovl dacì panel "D"zapojit ï Podle vybavenì vozu se m ûe uspo d nì ovl dacìch prvk nepatrnï liöit od vyobrazenèho provedenì. - Oba spìnaëe "QB" jsou k dispozici jen u voz s p ÌËn m dopravnìkem. - SpÌnaË "AUTO" je k dispozici jen u voz s nakl dacì automatikou. - Spínač je zmáčknut směrem dolů (B). Podlahový dopravník běží směrem dopředu (KV). N sledujìcì n vod k pouûìv nì se vztahuje na vozy se vöìm p Ìdavn m vybavemìm. KV KR KB KV-KR ï do z suvky na zadnì stranï vozu (poz. 14a). V tomto provoznìm reûimu nejsou k dispozici funkce p epìnaë pro zved nì sbïracìho strojì, pro v ökovè p estavov nì oje a pro skl pïnì nosnìku noû. DoporuËujeme spolu s panelem "D" pouûìvat takè ovl dacì panel "L". Ovl dacì panel "L" v tom p ÌpadÏ z st v bïhem provozu v kabinï traktoru a panel "D" na z di vozu. ELEKTROHYDRAULIK (544)

12 ELEKTROHYDRAULIKA Ovl dacì panel- vysvïtlenì funkce Pro Vaöi bezpeënost! Pro vyloûenì vozu je nutno zablokovat p ku zapìn nì pohonu. TÌm je vypnut pohon vkl dacìho a sbïracìho strojì. ST - P ku (ST) rozvadïëe hydrauliky traktoru nastavte do polohy "Zapnuto" a upevnïte (zaaretujte). TÌm je zajiötïn p Ìvod oleje k bloku rozvadïë na samosbïracìm vozu. - P epnutìm spìnaëe na ovl dacìm panelu (14) je prov dïna p Ìsluön hydraulick funkce. Bezpečnostní zařízení při uzavírání zadní stěny: Spouštění zadní stěny dolů probíhá bez tlaku až do polohy C, provede se samovolně vlastní vahou zadní stěny. Teprve v této poloze (C) se uvolní spínačem (56) funkce hydrauliky a zadní stěna se pod tlakem uzavře (G). P i vöech tïchto ovl dacìch Ëinnostech dodrûujte bezpeën odstup! P Ìklad: Nast v nebezpeëì poranïnì, kdyû se jedna osoba zdrûuje na z di vozu a nïkdo v kabinï traktoru zapne ovl d nì funkce (otevìr nì zadnì stïny, za azenì n honu,...). Při otvírání a zavírání zadní stěny nesmí být nikdo v její blízkosti. Nezdržovat se pod zvednutou stěnou! Jízda po silnici může probíhat pouze tehdy, je-li zadní stěna uzavřena. ELEKTROHYDRAULIK (544)

13 ELEKTROHYDRAULIKA N stavba pro suchou pìci - P ka v poloze "D" - P epìnaë stlaëen nahoru (A), n stavba se vytoëì nahoru. - P epìnaë stlaëen dol (B), n stavba se sklopì dol. Zadní stěna - P ka v poloze "R" - Spínač je zmáčknut směrem nahoru (A). Zadní stěna se vykývne nahoru do polohy D. Žárovka nad spínačem svítí potud, dokud je zadní stěna otevřena. - Spínač je zmáčknut směrem dolů (B). Zadní stěna se spustí dolů a uzavře se. Žárovka nad spínačem zhasne, když je zadní stěna zcela uzavřena. Bezpečnostní zařízení při uzavírání zadní stěny: -siehe vorherige SAeite R D FULL Když tlačí naložený materiál na zadní stěnu popř. na spodní dávkovací válec, vypne se pohon podlahového dopravníku pomocí spínače tlaku oleje a rozsvítí se žárovka (FULL) na řídicím pultu. Žárovka zhasne teprve tehdy, je-li sběrací ústrojí zdvihnuto. Podlahov dopravnìk m ûe b t znovu zapnut teprve - po otev enì zadnì stïny - po zapnutì rozdruûovacìch v lc Dávkovací válce - Spínač je zmáčknut směrem nahoru (A), dávkovací válce se zapnou. - Spínač je zmáčknut směrem dolů (B), dávkovací válce se vypnou. Tlakový spínač STOP Tento spínač má funkci nouzového vypínače. Ovládáním spínače se vypnou pohony pro dávkovací válce a podlahový dopravník. Zabudovaná kontrolní žárovka do tlakového spínače STOP svítí a pohon dávkovacího válce může být opět zapnut, je-li tlakový spínač STOP znovu zmáčknut a kontrolní žárovka zhasne. Upozornění! Funkce zasouvacího spínače na dotyk pro pohon podlahového dopravníku je pouze přerušena. Nachází-li se tento spínač v poloze A, potom co se vypínací funkce tlakového spínače STOP dostane do vysunuté polohy, zapne se podlahový dopravník. KV KR KB KV-KR Spouštění a zdvih sběracího ústrojí - Spínač se zmáčkne směrem dolů (B), sběrací ústrojí se spustí a zůstane v nulové poloze. - Spínač se zmáčkne směrem nahoru (A), sběrací ústrojí se zdvihne. Je-li spínací páka pohonu vkladacího ústrojí odblokována, zapne se vkladací ústrojí jakož i sběrcí ústrojí automaticky (týká se pouze vozu s dávkovacím zařízením). Vzpěrná oj - Spínač se zmáčkne směrem nahoru (A), oj se spustí dolů. - Spínač se zmáčkne směrem dolů (B), oj se vzepře směrem nahoru. Při jízdě po silnici je nutné, aby byla p í s t n i c e hydraulického válce vzpěrné oje zcela zasunuta. Nakl d nì bez nakl dacì automatiky - K nakl d nì vozu, na p. bez pouûitì nakl dacì automatiky, stlaëte p epìnaë dozadu (A). Podlahov dopravnìk bïûì dozadu (KR), pokud je p epìnaë drûen v tèto poloze. Vůz s dávkovacím zařízením -K vyložení vozu zmáčkněte spínač směrem dozadu (A). Spínač se zasune a podlahový dopravník běží směrem dozadu (KR). - Spínač zmáčkněte směrem dopředu (B). Podlahový dopravník běží směrem dopředu (KV). Tlak naloženého materiálu na dávkovací válce se zmenší. - Pomocí regulátoru proudu se seřídí rychlost podlahového dopravníku. ELEKTROHYDRAULIK (544)

14 ELEKTROHYDRAULIKA Vysunutí a zasunutí řezacího ústrojí Vysunutí - Spínač je zmáčknut směrem vlevo (B) - řezací ústrojí se vysune. Žárovka nad spínačem zhasne, je-li řezací ústrojí zcela zasunuto. Nakl dacì automatika Viz kap."nakl dacì automatika". VyprazdÚov nì pomocì p ÌËnÈho dopravnìku Viz kap. "P ÌËn dopravnìk". Vysunutí řezacího ústrojí lišty během odezvy pojistky proti přetížení výkyvného hřídele - Spínač na ovládacím pultu držte zmáčknutý v poloze A a současně zapněte pohon kloubového hřídele. Hydraulický obvod k válcům řezacího ústrojí je bez tlaku vlivem spínací polohy A (nulová poloha) a řezací ústrojí se vysune vlivem dopravního tlaku nakládaného materiálu, je-li vývodový hřídel v chodu. Žárovka nad spínačem svítí potud, dokud je vysunuté řezací ústrojí. Obsluha pomocí tlačítka (57) nad řezacím ústrojím Údržbářské práce u řezacího ústrojí lze provádět tak, že se oběma tlačítky vysune a zasune. Tato tlačítka ovládejte pouze, je-li dopravní kanál prázdný a pohon vkladacího ústrojí vypnut! OFF - ON ï Po zastavenì motoru traktoru - P epnïte spìnaë do polohy "OFF". TÌm zabr nìte vybitì baterie, nap. p es noc. Pozor! Před zasunutím dbejte na řádný stav řezacího ústrojí (poškozené nože, atd.). Pokyn při ucpání vkladacího ústrojí Upozornění! Při ucpání v kanálu vkladacího ústrojí nesmí být ovládáno tlačítko k vysunutí (tlačítko vpravo), poněvadž řezací ústrojí je vysunuto pod hydraulickým tlakem. Náprava - Spínač na řídicím pultu držte zmáčknutý v poloze A a současně zapněte pohon vývodového hřídele. Hydraulický obvod k válcům řezacího ústrojí je bez tlaku vlivem spínací polohy A (nulová poloha) a řezací ústrojí se vysune vlivem dopravního tlaku nakládaného materiálu, je-li vývodový hřídel v chodu. - Po odstranění ucpání opět zasuňte řezací ústrojí (spínací poloha B). ELEKTROHYDRAULIK (544)

15 ELEKTROHYDRAULIKA Nakládací automatika Spínač je zmáčknut směrem nahoru (A). - Nakládací automatika je zapnuta a spínač zůstává v horní poloze. Spínač ve střední poloze (0) - nakládací automatika je vypnuta. Způsob funkce nakládací automatiky Při nakládání vozu se plní nejprve přední, spodní oblast nakládacího prostoru. Pokud nakládaný materiál zdvihne klapku (58), zapne se spínačem (59) pohon podlahového dopravníku. Podlahový dopravník běží potud, až se opět klapka (58) spustí dolů. Jestliže nakládaný materiál tlačí na zadní stěnu popř. na spodní dávkovací válec, automaticky se vypne pohon podlahového dopravníku a žárovka (FULL) na řídicím pultu svítí. - Sběrač vyzdvihněte, žárovka (FULL) zhasne. Pohon podlahového dopravníku může být zapnut teprve po otevření zadní stěny. Pokyn Je-li zvolena při použití posuvu podlahového dopravníku dodatečně jiná funkce, je posuv podlahového dopravníku automaticky během této doby přerušen. Údržba - U prací na el. zařízení se musí odpojit el. vedení k tažnému prostředku. - Výměnu hydraulického oleje dodržujte podle návodu k tažnému prostředku. - Během svářečských prací na nakládacím vozu odpojte všechno vedení tažného prostředku a odpojte vůz LADEAUTOMATIK (544)

16 ELEKTROHYDRAULIKA Poruchy a náprava při výpadku el. energie Při poruše na el. zařízení může být provedena požadovaná funkce hydrauliky pomocí nouzového ovládání. Hydraulický rozvaděč se nachází pod levým předním ochranným krytem. Analogicky podle funkčního názorného schématu je nutno ovládat knoflík příslušného ventilu pro požadovanou funkci. Při všech těchto procesech zdvihání nebo zapínání popř. spouštění nebo vypínání je nutno dbát na nebezpečné vzdálenosti! 1. Zvednutí sběracího ústrojí Knoflíky (Y5 a Y6) jsou zmáčknuty současně - sběrač se zvedne Spuštění sběracího ústrojí Knoflík (Y6) je stlačen - sběrač se spustí. 2. Zapnutí pohonu dávkovacích válců Knoflíky (Y4 a Y7) jsou zmáčknuty současně - pohon dávkovacích válců se zapne Vypnutí pohonu dávkovacích válců Knoflík (Y7) zmáčkněte - pohon dávkovacích válců se vypne 3. Zvednutí vzpěrné oje nahoru Knoflíky (Y5, Y8 a Y9) jsou současně zmáčknuty - oj se vzpírá nahoru. Spuštění vzpěrné oje dolů Knoflíky (Y4, Y8 a Y9) jsou zmáčknuty současně - oj se spustí dolů. 4. ZapnutÌ p ÌËnÈho dopravnìku doprava - ZatlaËte tlaëìtko na ventilu "Y5" a souëasnï stlaëte tlaëìtka na ventilech "Y10" a "Y11". 5. ZapnutÌ p ÌËnÈho dopravnìku doleva - ZatlaËte tlaëìtko na ventilu "Y4" a souëasnï stlaëte tlaëìtka na ventilech "Y10" a "Y11". VypnutÌ p ÌËnÈho dopravnìku - StlaËte souëasnï tlaëìtka na ventilech "Y10" a "Y11". 6. Zasunutí řezacího ústrojí Knoflíky (Y4, Y12 a Y13) jsou zmáčknuty současně - řezací ústrojí se zasune. Vysunutí řezacího ústrojí Knoflíky (Y5, Y12 a Y13) jsou zmáčknuty současně - řezací ústrojí se zasune. 7. Otevření zadní stěny Knoflíky (Y5, Y14 a Y15) jsou zmáčknuty současně - zadní stěna se vykývne nahoru do polohy D. Zavření zadní stěny Knoflíky (Y4, Y14 a Y15) jsou zmáčknuty současně - zadní stěna se uzavře. 8. Posouvání podlahového dopravníku dopředu Knoflík (Y1) zmáčkněte - podlahový dopravník běží dopředu 9. Podlahový dopravník Knoflík (Y2) zmáčknete - podlahový dopravník běží (KR) Funkční názorné schéma Funktionsschaubild KV KR KB KV-KR Magnetické MAGNETVENTILE ventily Y1 Pult funkcí FUNKTIONEN-PULT heben 1 senken ein 2 aus heben 3 senken ein 4 aus ein 5 aus ein 6 aus auf 7 zu Vorlauf 8 Pick-up Dosierer Knickdeichsel Querförderb.re Querförderb.li Schneidwerk Rückwand Kratzboden Y2 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15 9 Kratzboden Ladeautomatik laden entladen ein aus TD 51/97/45 ( ) ELEKT. STÖRUNGEN (544)

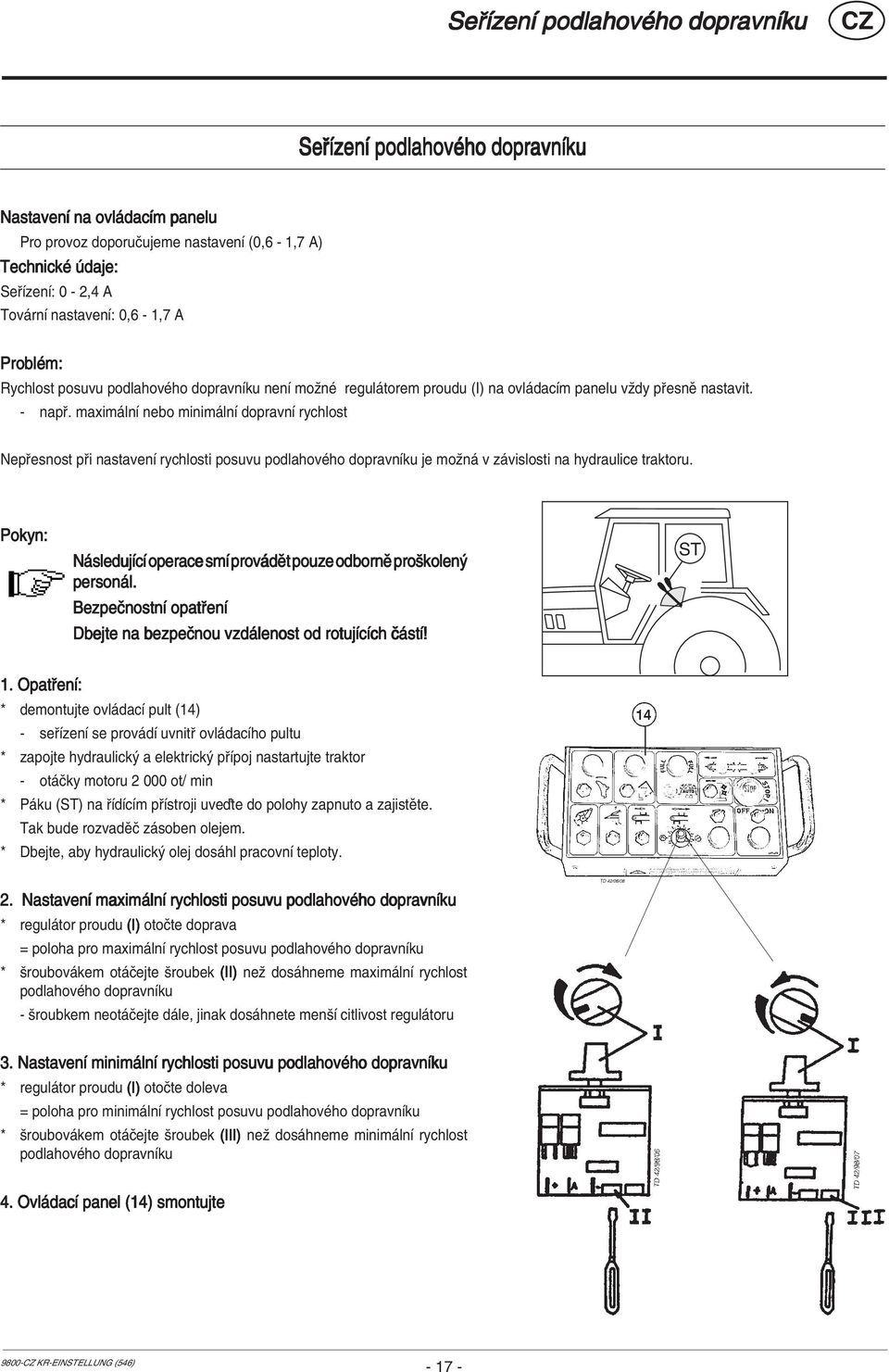

17 Se ÌzenÌ podlahovèho dopravnìku Se ÌzenÌ podlahovèho dopravnìku NastavenÌ na ovl dacìm panelu Pro provoz doporuëujeme nastavenì (0,6-1,7 A) TechnickÈ daje: Se ÌzenÌ: 0-2,4 A Tov rnì nastavenì: 0,6-1,7 A ProblÈm: Rychlost posuvu podlahovèho dopravnìku nenì moûnè regul torem proudu (I) na ovl dacìm panelu vûdy p esnï nastavit. - nap. maxim lnì nebo minim lnì dopravnì rychlost Nep esnost p i nastavenì rychlosti posuvu podlahovèho dopravnìku je moûn v z vislosti na hydraulice traktoru. Pokyn: N sledujìcì operace smì prov dït pouze odbornï proökolen person l. BezpeËnostnÌ opat enì Dbejte na bezpeënou vzd lenost od rotujìcìch Ë stì! ST 1. Opat enì: * demontujte ovl dacì pult (14) - se ÌzenÌ se prov dì uvnit ovl dacìho pultu * zapojte hydraulick a elektrick p Ìpoj nastartujte traktor - ot Ëky motoru ot/ min * P ku (ST) na ÌdÌcÌm p Ìstroji uveôte do polohy zapnuto a zajistïte. Tak bude rozvadïë z soben olejem. * Dbejte, aby hydraulick olej dos hl pracovnì teploty. 2. NastavenÌ maxim lnì rychlosti posuvu podlahovèho dopravnìku * regul tor proudu (I) otoëte doprava = poloha pro maxim lnì rychlost posuvu podlahovèho dopravnìku * öroubov kem ot Ëejte öroubek (II) neû dos hneme maxim lnì rychlost podlahovèho dopravnìku - öroubkem neot Ëejte d le, jinak dos hnete menöì citlivost regul toru 3. NastavenÌ minim lnì rychlosti posuvu podlahovèho dopravnìku * regul tor proudu (I) otoëte doleva = poloha pro minim lnì rychlost posuvu podlahovèho dopravnìku * öroubov kem ot Ëejte öroubek (III) neû dos hneme minim lnì rychlost podlahovèho dopravnìku 4. Ovl dacì panel (14) smontujte KR-EINSTELLUNG (546)

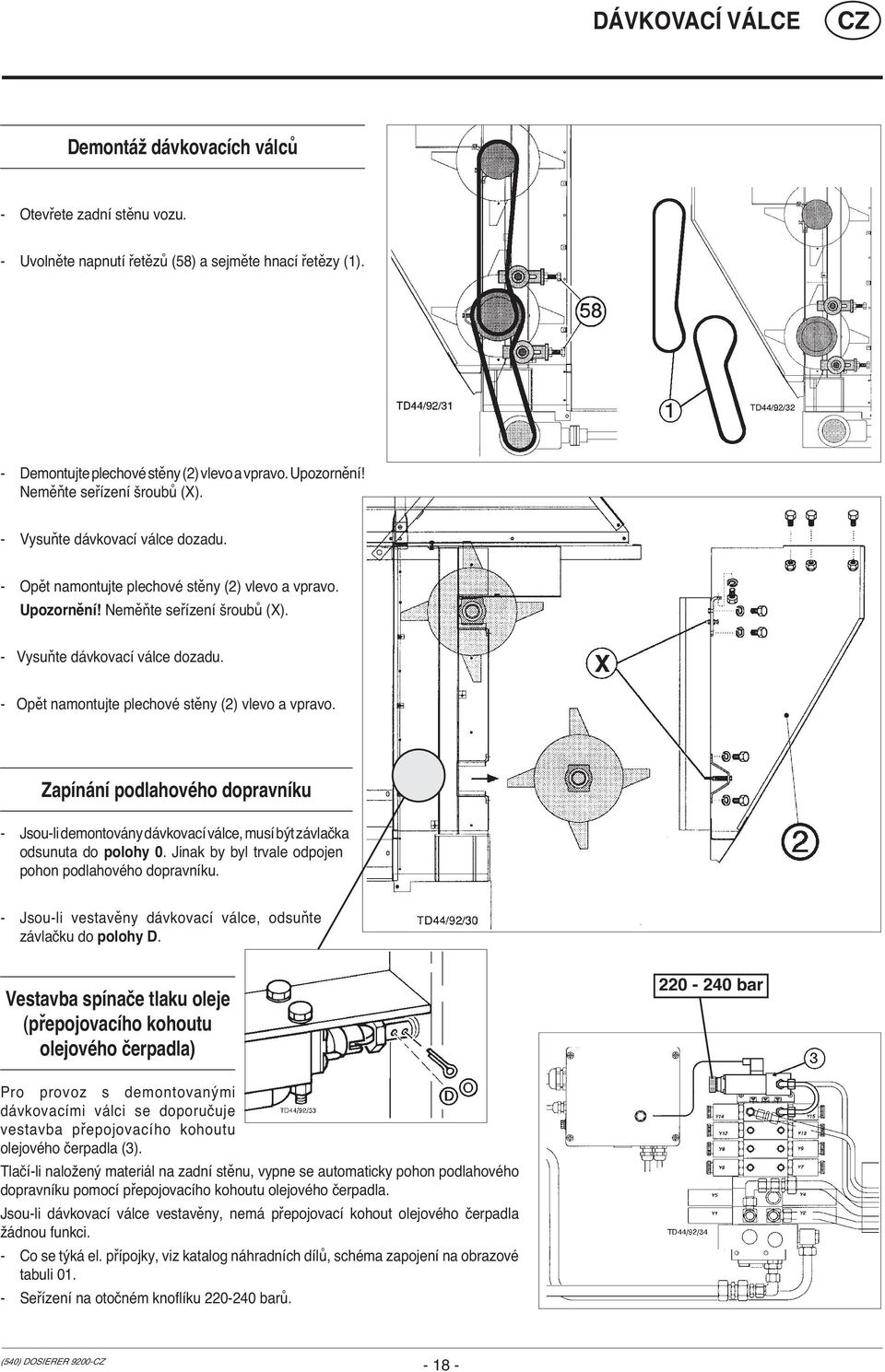

18 DÁVKOVACÍ VÁLCE Demontáž dávkovacích válců - Otevřete zadní stěnu vozu. - Uvolněte napnutí řetězů (58) a sejměte hnací řetězy (1). - Demontujte plechové stěny (2) vlevo a vpravo. Upozornění! Neměňte seřízení šroubů (X). - Vysuňte dávkovací válce dozadu. - Opět namontujte plechové stěny (2) vlevo a vpravo. Upozornění! Neměňte seřízení šroubů (X). - Vysuňte dávkovací válce dozadu. - Opět namontujte plechové stěny (2) vlevo a vpravo. Zapínání podlahového dopravníku - Jsou-li demontovány dávkovací válce, musí být závlačka odsunuta do polohy 0. Jinak by byl trvale odpojen pohon podlahového dopravníku. - Jsou-li vestavěny dávkovací válce, odsuňte závlačku do polohy D. Vestavba spínače tlaku oleje (přepojovacího kohoutu olejového čerpadla) bar Pro provoz s demontovanými dávkovacími válci se doporučuje vestavba přepojovacího kohoutu olejového čerpadla (3). Tlačí-li naložený materiál na zadní stěnu, vypne se automaticky pohon podlahového dopravníku pomocí přepojovacího kohoutu olejového čerpadla. Jsou-li dávkovací válce vestavěny, nemá přepojovací kohout olejového čerpadla žádnou funkci. - Co se týká el. přípojky, viz katalog náhradních dílů, schéma zapojení na obrazové tabuli Seřízení na otočném knoflíku barů. (540) DOSIERER

19 POUŽTÍ BezpeËnostnÌ pokyny: ï P i veöker ch se izovacìch pracìch vypnïte motor pohonu a odpojte hnacì kloubov h Ìdel. ï Poruchy v oblasti sbïracìho strojì odstraúujte jen p i vypnutèm motoru pohonu. Se ÌzenÌ sbïracìho strojì 1. SbÏracÌ strojì lehce nadzvednïte a se izovacì vzpïry (51) levou i pravou nastavte do stejnè polohy. 2. ZajistÏte z vlaëkou. VysokÈ nastavenì: P i vysokèm strniöti a znaën ch nerovnostech p dy. NÌzkÈ nastavenì: P i kr tk ch zelen ch pìcnin ch a rovnè zemi. Se ÌzenÌ usmïrúovacìho plechu (52) - P i menöìch vrstv ch a kr tkèm seëenèm materi lu zavïste usmïrúovacì plech nìzko (poloha T). - P i vïtöìch vrstv ch sbìranèho materi lu zavïste usmïrúovacì plech do vyööì polohy (poloha H). Pr bïh nakl d nì - vöeobecnï D leûit upozornïnì: ï V znamov ötìtek, kter je 540 Upm 1000 Upm upevnïn na oji, poskytuje informaci o tom, pro kterè ot Ëky v vodovèho h Ìdele (450 nebo 1000 min -1 ) je v ö v z vybaven. ï Dbejte tedy takè na pouûìv nì kloubovèho h Ìdele se spr vnï dimenzovanou pojistkou proti p etìûenì (viz seznam n hradnìch dìl ), aby nedoölo ke zbyteënèmu poökozenì samosbïracìho vozu v d sledku p etìûenì. - Kloubov h Ìdel: viz katalog n hradnìch dìl 1000 min Pouûijte kloubov h Ìdel s pojistkou proti p etìûenì 1500 Nm (153 kpm). 540 min Pouûijte kloubov h Ìdel s pojistkou proti p etìûenì 2400 Nm (245 kpm). ï Rychlost pojezdu vûdy p izp sobte okolnìm podmìnk m. ï P i jìzdï do svahu, ze svahu, nebo nap ÌË svahem je nutno se vyvarovat prudk ch zat Ëek (nebezpeëì p evr cenì). ï Kr tk poseëen materi l nakl dejte s nìzk mi ot Ëkami a vyööì rychlostì pojezdu, s velk mi vrstvami poseëenèho materi lu ( dky). Nakl d nì zelenè pìce - Zelen pìce se obvykle sbìr z dku. - SbÌr nì poseëenè pìce z dku vûdy od hlavy stonku. - UsmÏrÚovacÌ plech (52) je nutno zavïsit nìzko (poloha T). Nakl d nì suchè pìce - Such pìce se ËelnÏ sbìr z dku. - UsmÏrÚovacÌ plech (52) je nutno zavïsit vysoko (poloha H). ZaË tek nakl d nì 1. ÿadicì p ku (43) nastavte do polohy "EIN". 2. ZapnÏte v vodov h Ìdel na traktoru. 3. Spusùte dol sbïracì strojì. Pozor! Pohon sbïracìho a vkl dacìho strojì se automaticky zapne. Pokud je adicì p ka (43) v poloze "AUS", sbïracì a vkl dacì strojì se neuvede do chodu. 4. P ku rozvadïëe (ST) hydrauliky p estavte do polohy Zapnuto a zajistïte TÌm je blok rozvadïë samosbïracìho vozu z sobov n hydraulick m olejem. 5. VÏnujte pozornost ot Ëk m v vodovèho h Ìdele ï Nakl d nì prov dïjte p i st ednìch ot Ëk ch v vodovèho h Ìdele. BÏhem nakl d nì dbejte n sledujìcìch pokyn! ï SbÏracÌ strojì zvedejte jen pokud je dopravovacì kan l pr zdn. ï P i projìûdïnì zat Ëky sniûte ot Ëky motoru. ï P i jìzdï prudkou zat Ëkou vypnïte v vodov h Ìdel a sbïracì strojì zvednïte. ï Z a b r a Ú t e nerovnomïrnèmu naloûenì! D leûitè kv li moûnèmu p etìûenì oje (viz daje na oji ohlednï p ÌpustnÈho zatìûenì oje v bodï uchycenì). ï Pro lepöì naplnïnì loûnèho prostoru nech vejte kr tkodobï v chodu podlahov dopravnìk nebo zapnïte nakl dacì automatiku (Viz kap. "Elektrohydraulika"). ï Sledujte ukazatel plnïnì vozu (FULL). ï Nep ekraëujte p ÌpustnÈ zatìûenì n pravy a celkovou dovolenou hmotnost! UkonËenÌ nakl d nì 1. ZvednÏte sbïracì strojì. P i tom se automaticky vypne pohon sbïracìho strojì a pohon vkl dacìho strojì. 2. ÿadicì p ku (43) p estavte do polohy "AUS". Tato adicì poloha slouûì pro vaöi bezpeënost. Zabr nìte tìm ne myslnèmu uvedenì do chodu sbïracìho a vkl dacìho strojì nap. p i spuötïnì sbïracìho strojì dol v dobï, kdy je v chodu pohon v vodovèho h Ìdele. ST BELADEN (544)

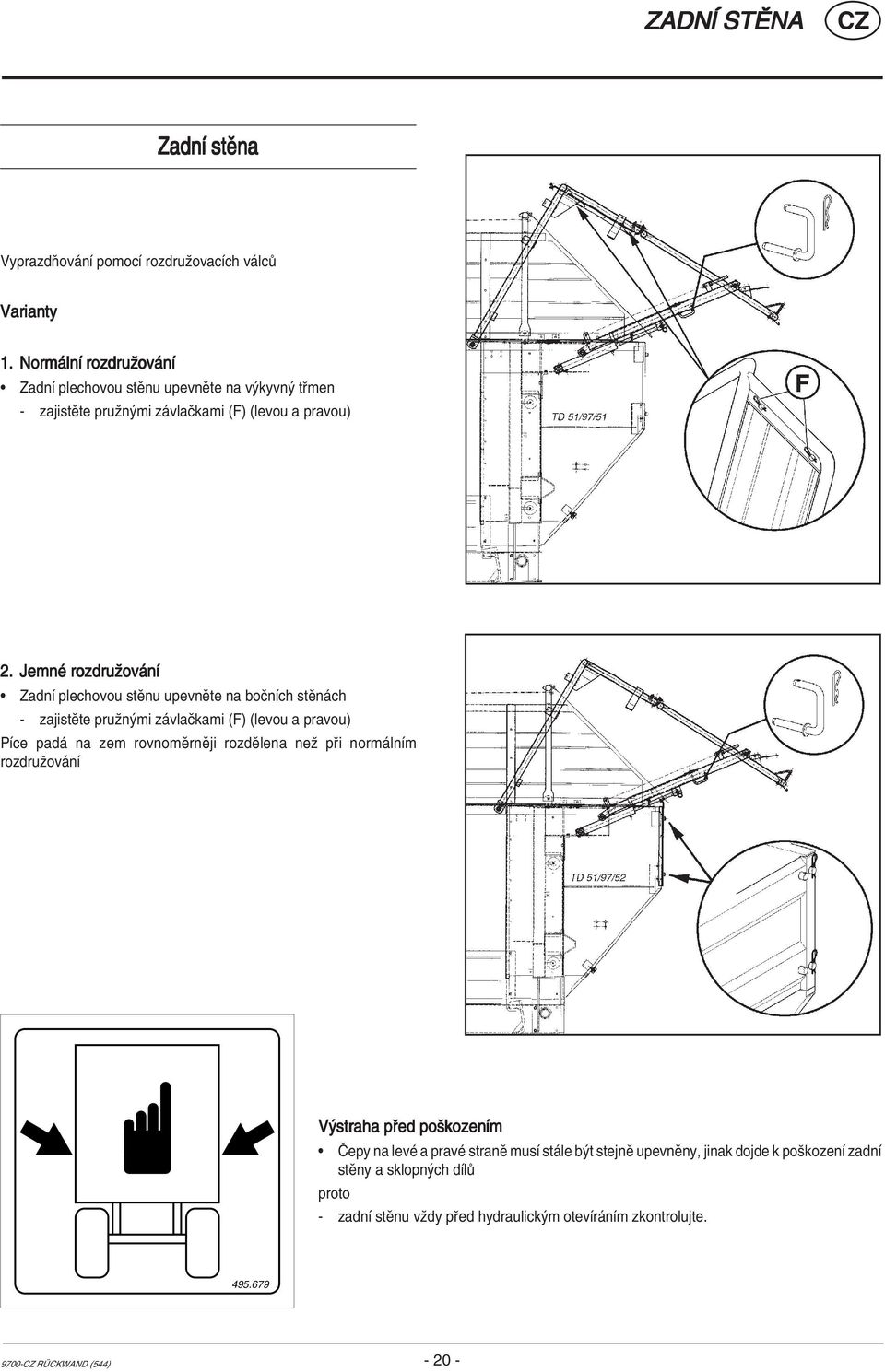

20 ZADNÕ STÃNA ZadnÌ stïna VyprazdÚov nì pomocì rozdruûovacìch v lc Varianty 1. Norm lnì rozdruûov nì ï ZadnÌ plechovou stïnu upevnïte na v kyvn t men - zajistïte pruûn mi z vlaëkami (F) (levou a pravou) 2. JemnÈ rozdruûov nì ï ZadnÌ plechovou stïnu upevnïte na boënìch stïn ch - zajistïte pruûn mi z vlaëkami (F) (levou a pravou) PÌce pad na zem rovnomïrnïji rozdïlena neû p i norm lnìm rozdruûov nì V straha p ed poökozenìm ï»epy na levè a pravè stranï musì st le b t stejnï upevnïny, jinak dojde k poökozenì zadnì stïny a sklopn ch dìl proto - zadnì stïnu vûdy p ed hydraulick m otevìr nìm zkontrolujte RÜCKWAND (544)

21 PROVOZ Vyprázdnění vozu VyprazdÚov nì rozdruûovacìmì v lci - Otevřete zadní stěnu. - Zablokujte spínací páku (AUS). Pohon pro vkládací ústrojí a sběrací ústrojí je tím vypnuto. - Zapněte pohon vývodového hřídele. - Zapněte pohon rozdružovacích válců. - Zapněte pohon podlahového dopravníku (A). - Seřiďte rychlost podlahového dopravníku regulátorem (R). R Vypínací spojka (NS) Při přetížení rozdružovacích válců, např. při příliš vysoké rychlosti podlahového dopravníku, přerušuje vypínací spojka točivý moment (= 1200 Nm). - Vypněte pohon vývodového hřídele. - Krátce zapněte posuv podlahového dopravníku dopředu (B). - Podlahový dopravník běží směrem dopředu (KV). Tím se sníží tlak u rozdružovacích válců. - Opět zapněte pohon vývodového hřídele. - Seřiďte rychlost podlahového dopravníku regulátorem (R). VyprazdÚov nì bez rozdruûovacìch v lc - Otevřete zadní stěnu - Zapněte pohon podlahového dopravníku (A). TlaËÌtko vzadu (32) - pro zapnutì a vypnutì pohonu podlahovèho dopravnìku - P i stlaëenì tlaëìtka (32) dovnit, tlaëìtko zaskoëì (C) a zapne se pohon podlahovèho dopravnìku. - OpÏtovn m stlaëenìm tlaëìtka (32) se pohon podlahovèho dopravnìku vypne (D). VöeobecnÈ upozornïnì Pokud p i pouûìv nì podlahovèho dopravnìku sepnete navìc jeötï dalöì funkci, posuv podlahovèho dopravnìku se po tuto dobu automaticky p eruöì. KV KR KB KV-KR Ukončení procesu vykládání - Vypněte pohon podlahového dopravníku (0). - Uzavřete zadní stěnu. Jízda po silnici Upozornění! Jízda po silnici smí probíhat pouze s uzavřenou zadní stěnou. (544) ENTLADEN

22 N STAVBA ZvednutÌ hornìho dìlu n stavby * Pozor! P eloûenì n stavby musejì bezpodmìneënï prov dït dva pracovnìci, samosbïracì v z musì p i tom b t odstaven na vodorovnè ploöe. NebezpeËÌ razu! 1. HornÌ m Ìû (3) (r m?) vyklopte nahoru 4. Vyndejte oba p ednì öestihrannè örouby (SK) 2. Vyndejte sklopnè z vlaëky - na levè i pravè stranï 5. Vyklopte nahoru p ednì dìl boënì stïny - na levè i pravè stranï 3. Vyklopte nahoru dolnì m Ìû (3a) (r m?) - zajistïte sklopnou z vlaëkou (K) 544 / AUFBAU UMLG /

23 TD 57/91/57 N STAVBA 6. UvolnÏte oba h ky (H) - na levè i pravè stranï 9. ZadnÌ boënì? stïnu vyklopte nahoru a p iöroubujte k zadnìmu trubkovèmu t menu - na levè i pravè stranï 7. Vyklopte nahoru st ednì trubkov t men 8. Vyklopte nahoru zadnì dìl boënì stïny a p iöroubujte k trubkovèmu t menu (SK). - na levè i pravè stranï 10. PomocÌ pruûnè z vlaëky (1) namontujte z chytnou plachtu. 11. ZavÏste stropnì lana. 12.Namontujte pruûnou jednotku (2)(pruûinovou)? - na levè i pravè stranï - S k l o p n z vlaëka (K) - P r u û n z vlaëka (F) TD 57/91/ / AUFBAU UMLG /

24 ÿezacõ STROJÕ, NOSNÕK NOéU ÿezacì strojì D leûitè kontroly p ed kaûd m pouûitìm ezacìho strojì. - Ëepy (E2) vlevo a vpravo zajistïte - kontrola opot ebenì ost Ì noû - kontrola zneëiötïnì pruûin - dostateën svïtlost (A) * P i maxim lnìm spuötïnì nosnìku noû (A) nesmì dojìt k poökozenì v d sledku malè vzd lenosti k podlaze. D leûitè upozornïnì na zajiötïnì nosnìku noû Ëepem - pozice E2 musì b t na obou stran ch - Ëep zajistïte kolìkem (V) V E2 V VöeobecnÈ upozornïnì P i drûbï je moûno vyk vnout nosnìk noû vlevo. Vöechny noûe jsou tak jednoduöe p ÌstupnÈ p i: E2 - brouöenì - mont ûi a demont ûi noû - ËiötÏnÌ SCHNEIDWERK_

25 ÿezacõ STROJÕ, NOSNÕK NOéU V kyv nosnìku noû NosnÌk noû vyk vnut vlevo. 3. UvolnÏte v suvnè Ë sti hydraulick ch v lc z Ëep (vlevo a vpravo) 4. Lev hydraulick v lec zdvihnïte a odloûte do drû ku 1. Odklopte nosnìk noû (A1) 5. Vyk vnïte nosnìk noû 6. NosnÌk noû zajistïte ve vyk vnutèm stavu zajiöùovacìm kolìkem (V) 2. OdjistÏte oba Ëepy (E1) - VyjmÏte zajiöùovacì kolìky (V) a odjistïte oba Ëepy E1 V ZasunutÌ nosnìku noû ZasunutÌ nosnìku noû n sleduje v obr cenèm po adì kon SCHNEIDWERK_

26 ÿezacõ STROJÕ, NOSNÕK NOéU NastavenÌ nosnìku noû NastavenÌ nosnìku noû Vertik lnì nastavenì nosnìku noû * nosnìk noû nastavte tak, aby byl moûn bez problèm zaklopit NastavenÌ nosnìku noû v odklopenèm stavu NastavenÌ musì b t takovè, aby se Ëep (B) p i odklopenèm nosnìku noû nach zel asi ve st edu ov lnèho otvoru. (X = X) - NastavenÌ pomocì öroub (SK-5) na spodnì stranï nosnìku noû. (poloha 1) NastavenÌ pomocì öroub (SK-4) na spodnì stranï nosnìku noû. NastavenÌ 1. UvolnÏte kontramatice 2. Nastavte örouby (SK-4) NastavenÌ noû * noûe nastavte tak, aby byly ve st edovè poloze mezi prsty vkl dacìho v lce VymezenÌ noû do st edovè polohy NastavenÌ proveôte tak, aby byl Ëep nosnìku noû kluznï zasunut. - upevúovacì p Ìloûka musì b t nasunuta asi 3 mm pod nejvyööìm bodem (viz. n kres) 3. ärouby (SK-4) zajistïte maticemi. 3 mm kontramatice uvolnïte - na pravè i levè stranï vozu 2. örouby (SK-1,SK-2) na obou stran ch vozu mìrnï uvolnïte V p ÌpadÏ, ûe nesmì b t nosnìk noû na pravè stranï posunut: - vyöroubujte öroub (SK-1) na levè stranï vozu - n slednï zaöroubujte öroub (SK-2) na pravè stranï vozu. TÌm nastavìme noûe do st edovè polohy mezi prsty vkl dacìho v lce. V p ÌpadÏ, ûe nesmì b t nosnìk noû na levè stranï posunut: - vyöroubujte öroub (SK-2) na pravè stranï vozu - n slednï zaöroubujte öroub (SK-1) na levè stranï vozu. TÌm nastavìme noûe do st edovè polohy mezi prsty vkl dacìho v lce. c) örouby (SK-1,SK-2) na obou stran ch vozu zaöroubujte - örouby pevnï nedotahujte 3. Oba örouby (SK-1 a SK-2) zcela zaöroubujte - ärouby nep itahujte velikou silou 4. örouby (SK-1,SK-2) na obou stran ch vozu zajistïte kontramaticemi SCHNEIDWERK_

27 ÿezacõ STROJÕ, NOSNÕK NOéU Kontrola mezery mezi noûi a tïlesem v lce * Mezera mezi noûi a tïlesem v lce musì b t nejmènï 20 mm. - mezeru nastavìme vymezovacì örouby (SK-3) Kontrola 1. nosnìk noû zasuúte do pracovnì polohy 2. proveôte vizu lnì kontrolu Mezera mezi noûi a tïlesem v lce musì b t nejmènï 20 mm. SK-3 NastavenÌ mezery 1. uvolnïte kontramatici (K) - proveôte na levè i pravè stranï vozu 2. örouby ot Ëejte aû do dosaûenì poûadovanè mezery (20 ñ 30 mm) - oba örouby nastavte tak, aby by p i zasunutì nosnìku noû do pracovnì polohy nedoölo ke zkroucenì 3. vymezovacì örouby zajistïte kontramaticemi (K) min. 20 mm K / 45 x 4 min. 20 mm TD 51/97/ SCHNEIDWERK_

28 DRéBA VöeobecnÈ pokyny pro drûbu stroje Otev enì boënìch ochrann ch kryt Pro dosaûenì dloudobè ûivotnosti stroje, dodrûujte prosìm, uvedenè pokyny. BezpeËnostnÌ pokyny ï Neû zaënete s udrûovacìmi, se izovacìmi nebo oprav rensk mi pracemi, zastavte motor. Vhodnou pom ckou (nap.) öroubov kem) otev te z padku "R" a souëasnï otoëte ochrann kryt nahoru. R Zav enì boënìch ochrann ch kryt BoËnÌ kryt sklopte dol, z padka "R" samoëinnï zapadne a zaaretuje kryt proti ne myslnèmu otev enì. ï ï Nepracujte pod strojem, pokud nenì bezpeënï podep en. Po prvnìch hodin ch provozu dot hnïte vöechny örouby. Pozor p i vstupov nì na loûnou plochu 1. ZajistÏte otev enou zadnì stïnu proti ne myslnèmu zav enì (nap. podep enìm). 2. PouûÌvejte vhodnè pom cky pro vystoupenì na stroj (nap. stabilnì ûeb Ìk). 3. Nevstupujte na loûnou plochu, je-li zapnut v vodov h Ìdel a bïûìli motor. 4. VstupnÌ dvì ka (jen u voz s rozdruûovacìmi v lci) VstupnÌ dvì ka poblìû podlahy se smïjì otev Ìt, jen kdyû je vypnut hnacì motor. N hradnì dìly a. Origin lnì souë sti a p ÌsluöenstvÌ jsou navrûeny specielnï pro danè stroje. b. V slovnï upozorúujeme na to, ûe origin lnì dìly a p ÌsluöenstvÌ, kterè nebyly vyrobeny a dod ny naöì firmou, nejsou takè n mi p ezkouöeny a schv leny. c. Mont û a pouûìv nì takov ch v robk m ûe za urëit ch okolnostì negativnï zmïnit nebo ovlivnit vlastnosti stroje zaruëovanè konstrukcì. JakÈkoliv ruëenì v robce za ökody, kterè pouûìv nìm neorigin lnìch dìl a p ÌsluöenstvÌ vzniknou, je vylouëeno. d. Neschv lenè pravy, stejnï jako pouûìv nì takov ch souë stì na stroji vyluëujì z ruky v robce. Azbest - UrËitÈ dokupovanè Ë sti stroje mohou z technick ch d vod obsahovat azbest. VöÌmejte si oznaëenì n hradnìch dìl.»istïnì dìl stroje Pozor! Vysokotlak ËistiË (vodnì, nap. zn. Wapp) nepouûìvejte k ËistÏnÌ loûisek a hydraulick ch souë stì. - NebezpeËÌ vytv enì koroze! - Stroj po oëiötïnì promaûte podle mazacìho pl nu a proveôte s nìm kr tkou zkuöebnì jìzdu. - P i vysokotlakèm ËistÏnÌ m ûe doch zet k poökozenì laku ALLG.WARTUNG (544)

29 DRéBA HydraulickÈ za ÌzenÌ Pozor, nebezpeëì poranïnì a infekce! Kapaliny unikajìcì pod vysok m tlakem mohou proniknout pokoûkou. Proto zajdïte ihned k lèka i! Hydraulick akumul tor Pozor! Na hydraulickèm akumul toru nesmïjì b t prov dïny sva ovacì ani letovacì pr ce, ani jakèkoliv mechanickè opracov nì. Po prvnìch 10 a potom po kaûd ch 50 hodin ch provozu - Zkontrolujte hydraulick agreg t a trubkovè spoje z hlediska tïsnosti a v p ÌpadÏ pot eby dot hnïte hydraulick öroubenì. P ed kaûd m uvedenìm do Ëinnosti - Zkontrolujte hydraulickè hadice z hlediska opot ebenì. Opot ebenè nebo poökozenè hydraulickè hadice ihned vymïúte. VymÏÚovanÈ vysokotlakè hadice musì odpovìdat technick m poûadavk m v robce. UpozornÏnÌ ï Podle daj v robce nast v u vöech hydraulick ch akumul tor po urëitè dobï nepatrn pokles tlaku. ï Ztr ta plynu (dusìku) p edstavuje cca 2-3 % za rok. ï DoporuËuje se po 4-5 letech nechat tlak v hydraul. akumul toru p ekontrolovat a v p ÌpadÏ pot eby znovu spr vnï nastavit. ZmÏna tlaku v hydraulickèm akumul toru Tato pr ce smì b t provedena pouze oddïlenìm v robce pro sluûbu z kaznìk m nebo odbornou dìlnou. ï ï Pro snìûenì anebo zv öenì p edepìnacìho tlaku v akumul toru jsou zapot ebì specielnì plnicì a mï icì p Ìpravky. P edepìnacì tlak v hydraulickèm akumul toru: 120 bar (12 MPa) dusìku (N) ALLG.WARTUNG (544)

30 KOLA A PNEUMATIKY Kola a pneumatiky Z bïrov moment Matice kol pravidelnï p ekontrolujte z hlediska pevnèho uchycenì (utahovacì moment öroub viz tabulka)! UpozornÏnÌ! - Po uplynutì prvnìch 10 provoznìch hodin dot hnïte matice kol. - TakÈ po v mïnï kol je nutno po prvnìch 10 provoznìch hodin ch dot hnout matice kol. Tlak vzduchu - Dbejte na spr vn tlak v pneumatik ch! - P ekontrolujte pravidelnï tlak vzduchu pneumatik podle tabulky! - P i pumpov nì a p i p Ìliö vysokèm tlaku v pneumatik ch existuje nebezpeëì prasknutì! RozmÏr pneumatik SmÏrnÈ oznaëenì nosnosti pl ötï (Ply rating) Tlak vzduchu (v barech) NejvyööÌ rychlost 500/ PR 3,5 40 km 550/45-22,5 14 PR 2,9 40 km 4,0 60 km 555/ PR 3,0 40 km 555/45-17 FRT 154 F 5,0 80 km 555/45-17 FRT 154 F 4,5 60 km 555/45-17 FRT 146 F 3,0 80 km 544 / RÄDER

31 ÚDRŽBA Údržba Sběrací ústrojí - Polámané prsty (53) mohou být vyměněny po sejmutí příslušného sběracího třmenu (54) bez demontáže sběrače. Tlak vzduchu 1,5 barů Hnací řetěz sběrače - Naolejujte všech 40 článků řetězu a překontrolujte napnutí řetězu. - 1x ročně odstraňte antikorozní ochranu řetězu, řetěz vyčistěte a naolejujte, jakož i namažte volnoběh. - Napnutí hnacího řetězu se provede upínacím šroubem (55) Kotoučová vačka - Mazané místo (L) na pravém čelním plechu bubnu sběrače musí být mazáno z technických důvodů tehdy, je-li sběrač v chodu. - Aby se zamezilo případným nehodám, je nutno postupovat opatrně! 58 Vkládací ústrojí - Napnutí hnacího řetězu se provede napínacím šroubem (58) po uvolnění kontramatice. - Kontramatici po napnutí řetězu opět pevně utáhněte TD 57/91/42 F=80 FETT (IV) Hlavní ložiska - Obě hlavní ložiska mazat po 80 vozech. TD 57/91/ / WARTUNG /

32 ÚDRŽBA Řezací ústrojí Demontáž nože - Vysuňte řezací ústrojí. - Táhněte zasouvací páku (R) pomocí šroubováku směrem dozadu. - Klopte nůž do výšky (poloha A) a vytáhněte směrem dozadu. Montáž nože - Dbejte na to, aby váleček zasouvací páky zapadl do zářezu u nože. Broušení demontovaných nožů Dobře broušené nože šetří energii a zajišťují dobrou kvalitu řezu. - Demontujte jednotlivé nože a bruste za mokra na brusce. Upozornění! -Bruste pouze na hladké straně nože. -Hospodárné broušení bez zahřátí nože zaručujedlouhou životnost. -Používejte ochranné brýle. TD 57/91/46 Zajištění nože: Aby byla zajištěna dokonalá funkce nože, doporučuje se častější čištění. - Čištění tlačných pružin proveďte vysokotlakým čističem. - Před zazimováním naolejujte nože a pojistné prvky! 544 / WARTUNG /

33 ÚDRŽBA S Řetězy podlahového dopravníku Čtyři řetězy podlahového dopravníku musí být napnuty rovnoměrně, ale nikoliv příliš šikmo. Mají vykazovat lehký průvěs. Napnutí řetězů podlahového dopravníku - Napínací šrouby (S) se nacházejí pod plošinou. TD 57/91/49 Nestačí-li již dráha napnutí, mají se odstranit články řetězu. - Vždy odstraňujte sudý počet článků (2,4,6...) u čtyř řetězů bar Rozměr seřízení pro koncový spínač EUROPROFI Seřízení se provede, je-li zadní stěna zavřena, jakož i při zasunutém řezacím ústrojí. Koncový spínač pro zadní stěnu: X = 6 mm Koncový spínač pro nakládací automatiku shora: X = 5 mm Koncový spínač pro řezací ústrojí: X = 6 mm Seřízení přepojovacího kohoutu olejového čerpadla (3) barů EUROPROFI s dávkovacím zařízením Koncový spínač pro podlahový dopravník: A = 6 mm Seřízení (B) pro zadní stěnu: Uvolněte šrouby (SK) Koncový spínač v podélných otvorech polohujte tak, aby způsob uzavření zadní stěny fungoval tak, jak bylo popsáno v kapitole Elektrohydraulika Pojistka el. zařízení El. zařízení pro obsluhovací funkce je zajištěno pomocí pojistky 10 A. Pojistka (10 A) se nachází vlevo vpředu na skříni rozvaděče. 544 / WARTUNG /
