1 MTP-4- Polymery

2 Titanic Costa Concordia Bakelit, celuloid

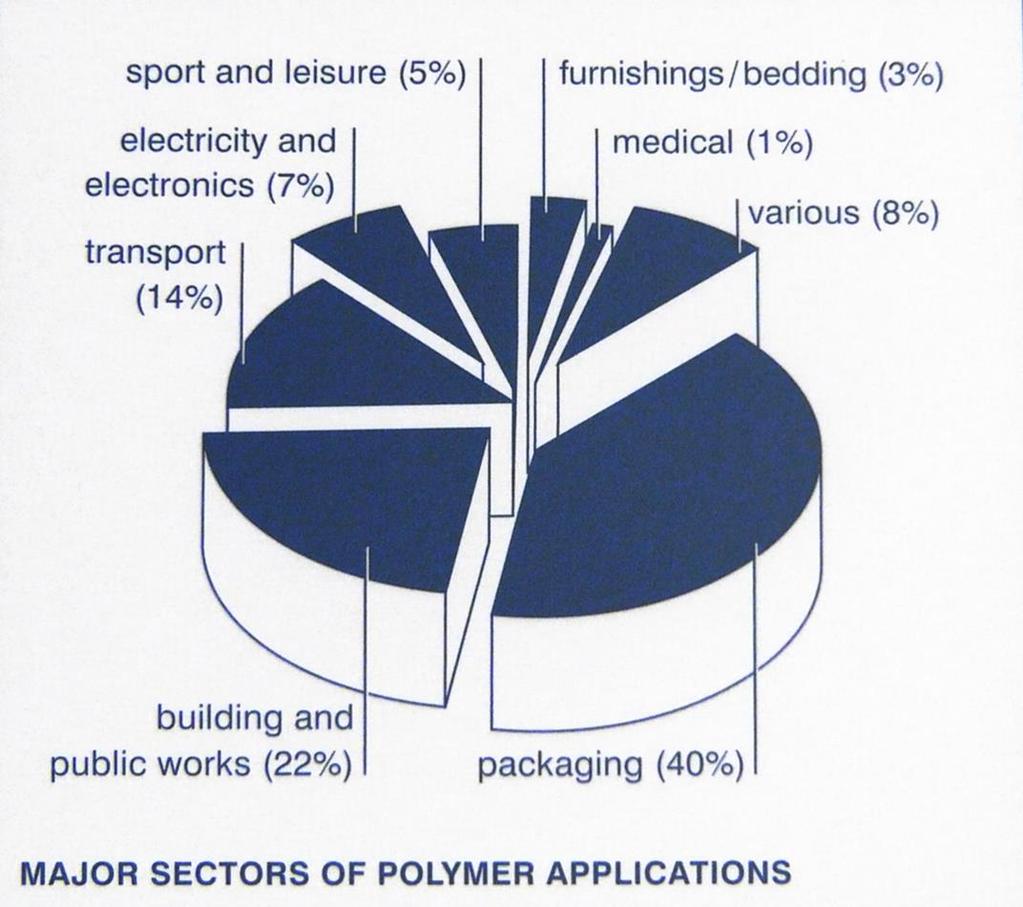

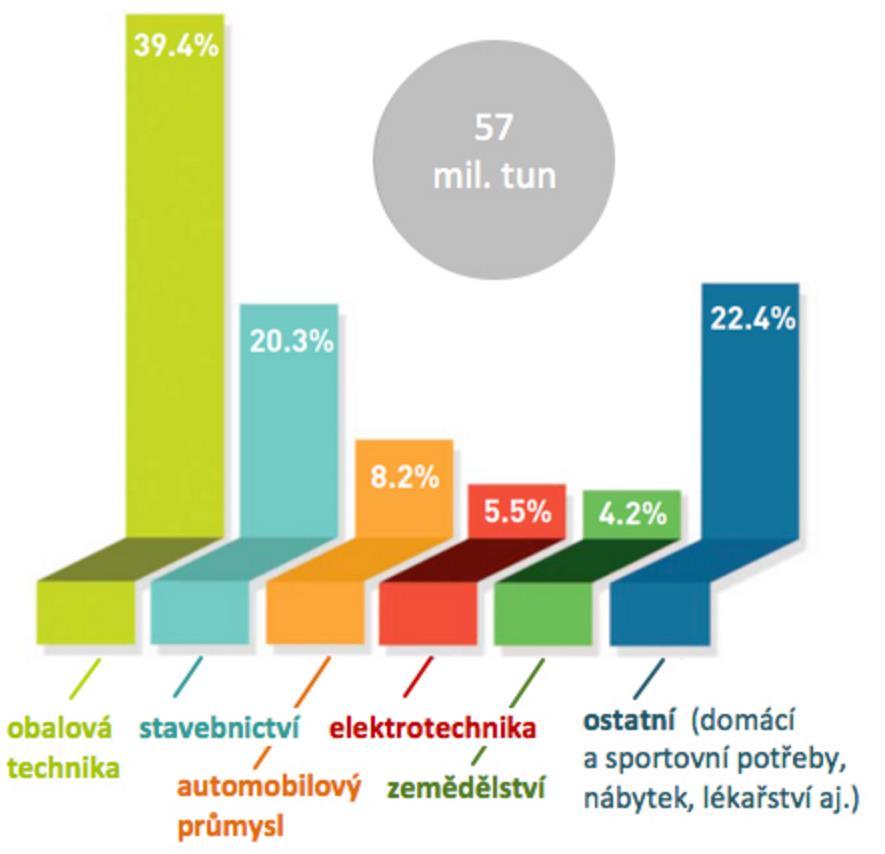

3 Hlavní použití polymerů

4 Definice polymerů/plastů Polymery = organické látky založené na opakující se jednotce (meru) tvořící dlouhé řetězce Název plasty je odvozen ze tvárných (plastických) schopností polymerních látek (ale to neplatí pro všechny polymerní látky) polymery lze formovat odléváním, spékáním nebo tvářením v tekutém stavu

5 Pro dlouhou historii nesprávného užití jsou plasty vysmívány Film Pelíšky

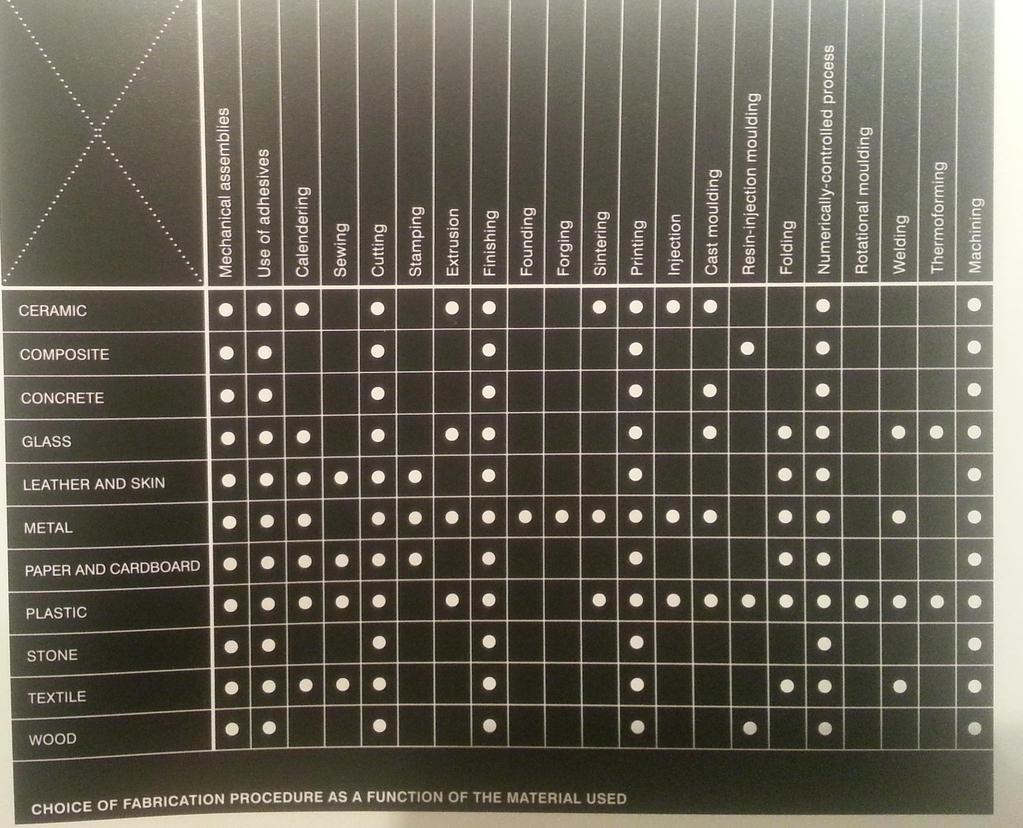

6 Zpracování polymerů

7 Hlavní druhy polymerních látek termoplasty termosety (reaktoplasty) elastomery (pryže)

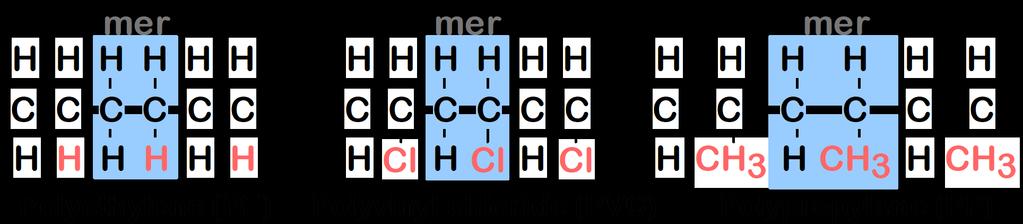

8 Mikrostruktura polymerů Polymer = mnoho merů Energie vazebných sil (kj/mol) van der Waals vodíkové můstky 50 kovalentní vazby iontové vazby Kovalentní řetězce: Adapted from Fig. 14.2, Callister 6e. Směr růstu pevnosti Adapted from Fig. 14.7, Callister 6e.

9 Vliv délky uhlíkového řetězce <5 C atomů > 1000 plyny kapaliny vosky a parafíny plasty metan, etan, propan, butan paliva benzín, petrolej, nafta, oleje, vazelíny (<100)

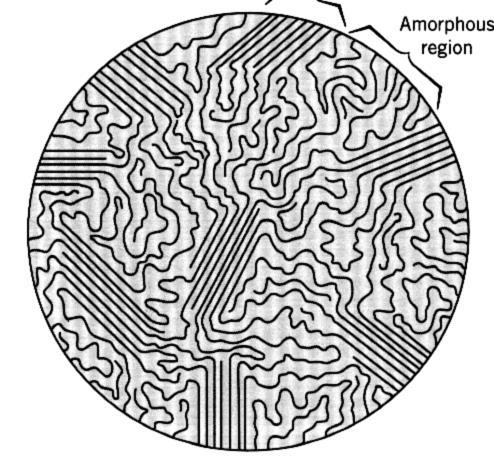

10 Molekulární hmotnost a krystalinita Molekulární hmotnost, Mw. Pevnost -obvykle roste s Mw. -proč? Delší řetězce se více proplétají. Krystalinita: podíl materiálu v krystalickém stavu -Pevnost (Rm) a tuhost (E) obvykle s krystalinitou rostou -Žíháním objem krystalických oblastí roste crystalline region amorphous region Adapted from Fig , Callister 6e. (Fig is from H.W. Hayden, W.G. Moffatt, and J. Wulff, The Structure and Properties of Materials, Vol. III, Mechanical Behavior, John Wiley and Sons, Inc., 1965.)

11 Vztah mezi molekulovou hmotností a viskozitou Mechanické vlastnosti Viskozita Molekulová hmotnost

12 Mechanismy (plastické) deformace plastů

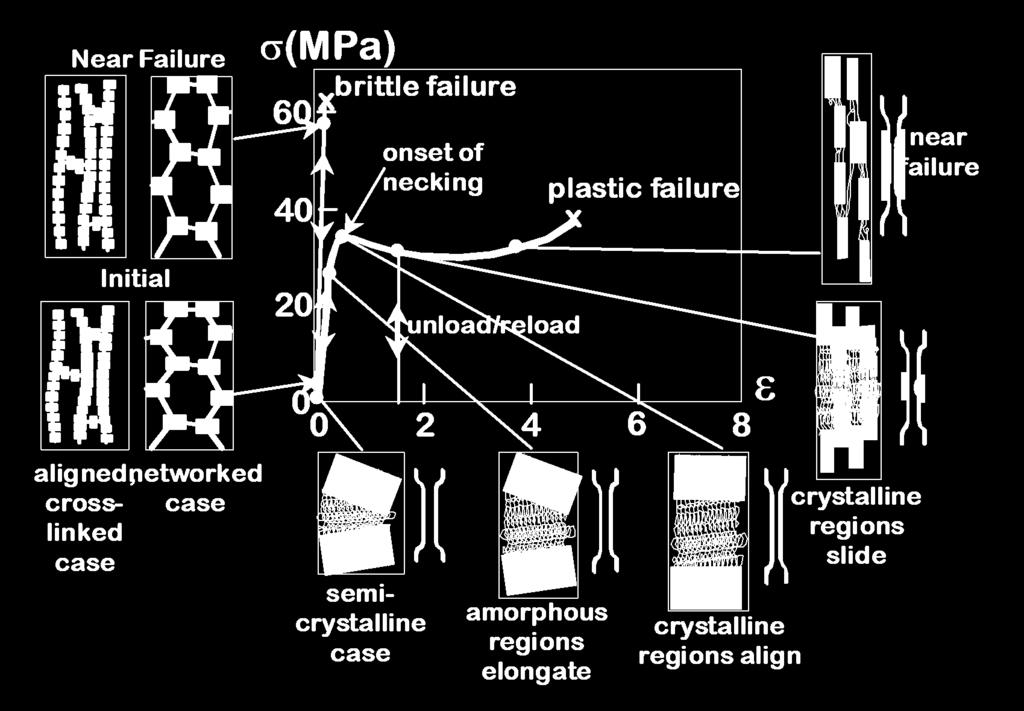

13 Tahová křivka pro různé typy polymerů reaktoplasty termoplasty Další důsledky vnitřní struktury: -křehkost shodně orientované, propojené a zesítěné řetězce -plastická deformace u polymerů s částečnou krystalinitou

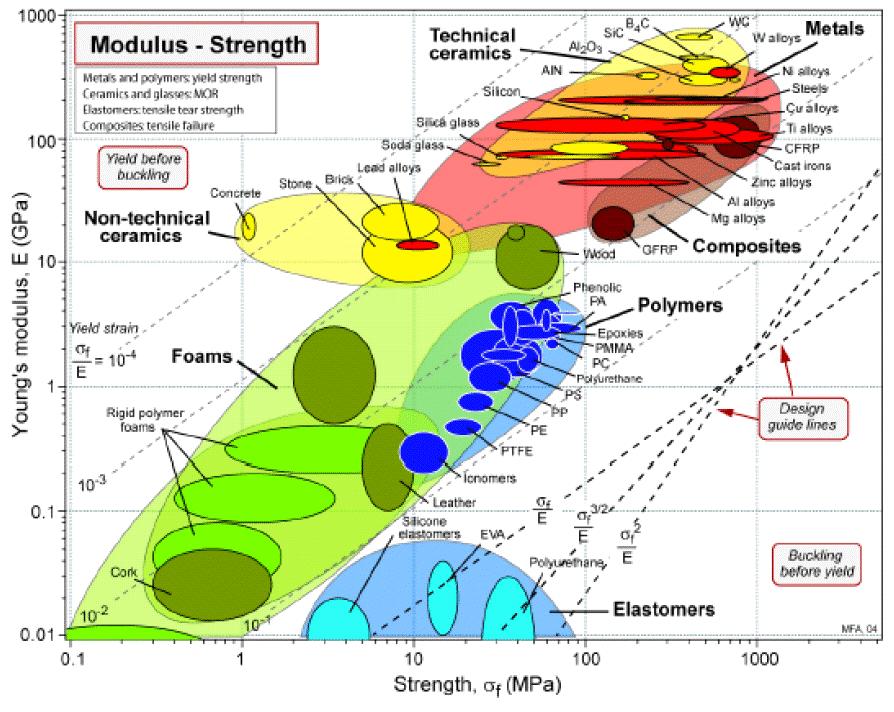

14 Srovnání polymerů s jinými materiály

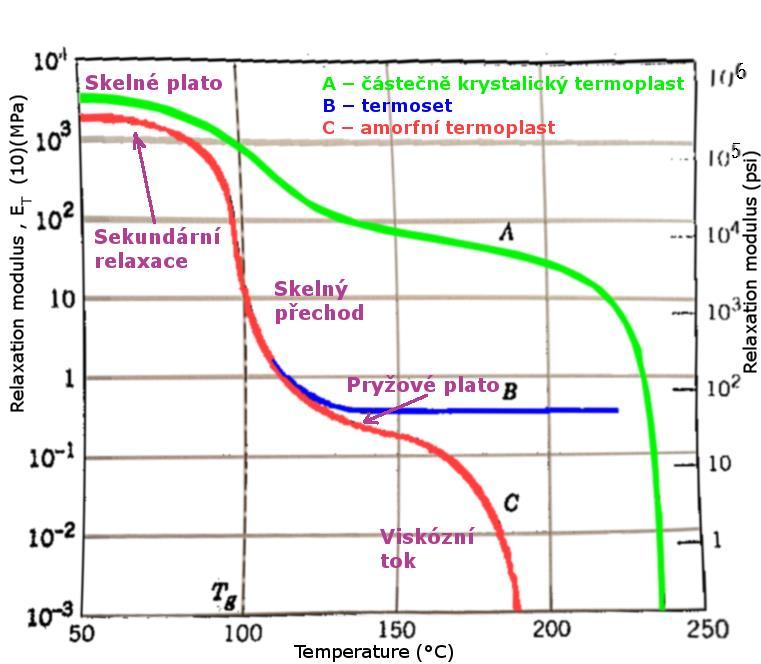

15 Teplotně závislé mechanické vlastnosti Skelné plató Sekundární relaxace A částečně krystalický termoplast B termoset C amorfní termoplast Skelný přechod Pryžové plató Viskózní tok

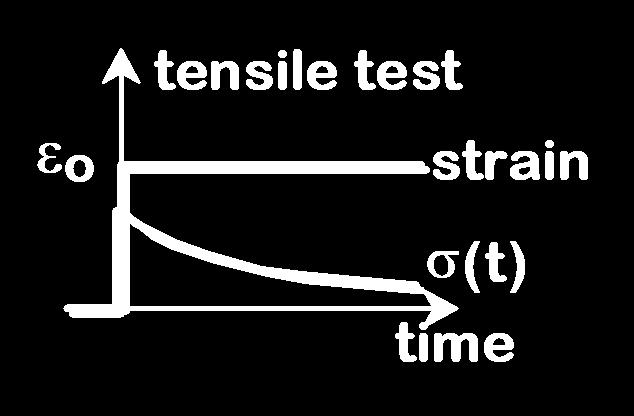

16 Časově závislá deformace Relaxace napětí / tečení: - Deformuj na eo setrvej - Pozoruj snižování napětí Teplota skelného přechodu (amorphous polystyrene) Tg( C) pro vybrané materiály PE (low Mw) PE (high Mw) PVC PS PC Tm

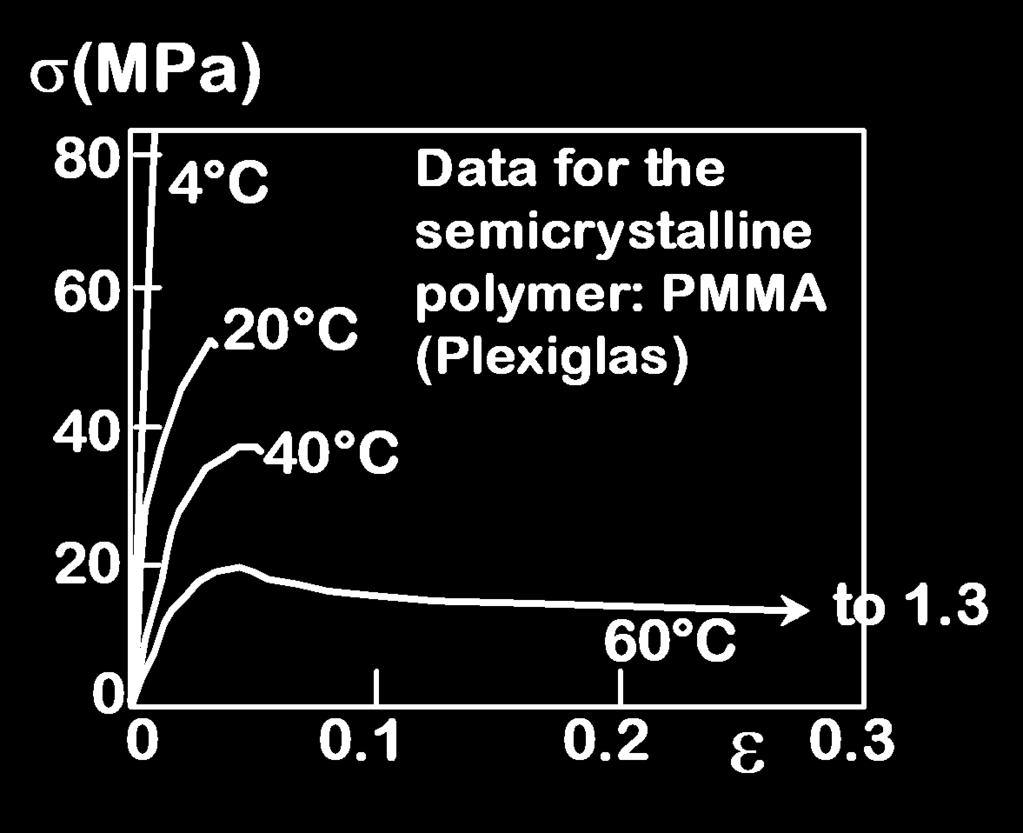

17 Závislost mechanických vlastností na teplotě pro termoplasty Snížení teploty -zvýší tuhost -zvýší pevnost -sníží tažnost Zvýšení rychlosti deformace má stejný účinek jako snížení teploty Adapted from Fig. 15.3, Callister 6e. (Fig is from T.S. Carswell and J.K. Nason, 'Effect of Environmental Conditions on the Mechanical Properties of Organic Plastics", Symposium on Plastics, American Society for Testing and Materials, Philadelphia, PA, 1944.) 26

18 Mechanické vlastnosti sesítněných a krystalických polymerů Mikroténový sáček

19 Předdeformování dloužením Dloužení... -před použitím natahuje řetězce -natáhne je ve směru dloužení Mechanické důsledky -Nárůst tuhosti ve směru dloužení -Nárůst pevnosti ve směru dloužení -Snížení tažnosti Žíhání po sloužení... -sníží uspořádání, zarovnání -odstraní důsledky dloužení podobné zpracování za studena u kovů! Vlákna, smršťovací bužírky Adapted from Fig , Callister 6e. (Fig is from J.M. Schultz, Polymer Materials Science, Prentice- Hall, Inc., 1974, pp )

20 Zpracování polymerů Termoplasty Polymer Reaktoplasty Nízkomolekulární polymer Míchání a granulaci Přísady Míchání impregnace granulát Směs v dodavatelské formě lisovací hmoty prepregy Fyzikální process ohřev do stavu taveniny a následné tuhnutí Výrobek nebo polotovar Zpracování Výrobek nebo polotovar Chemická reakce vznik nových kovalentních vazeb Výrobek nebo polotovar

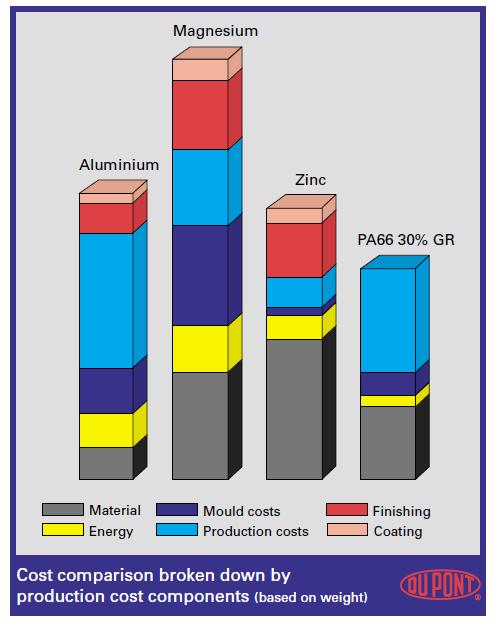

21 Srovnání polymerů s kovy - cena

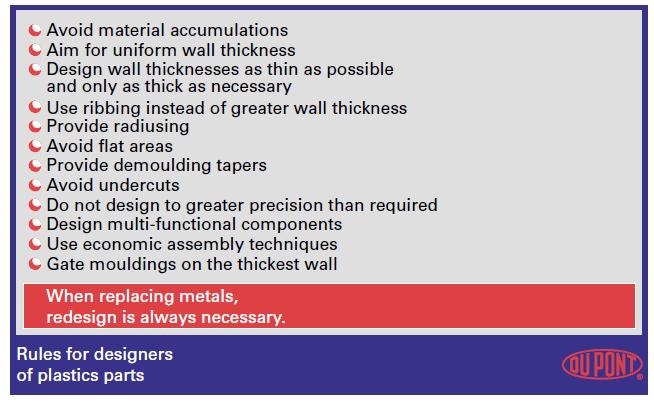

22 Základní principy návrhu výrobku z plastů Při nahrazování kovů je nový design vždy nutností! Vyhni se nahromadění materiálu Vol jednu tloušťku stěny Stěna tenká jak jen je to možné ale současně tlustá, jak potřeba Tuhost dodají žebra namísto zesílených stěn Rádiusy Vyhýbej se rovným plochám Vyhýbej se zářezům Šetři s přísnou tolerancí Navrhuj součástky jako multifunkční Užívej úsporné montážní postupy Vstřikové otvory do nejtlustší stěny

23 Principy správného návrhu

24 Principy správného návrhu

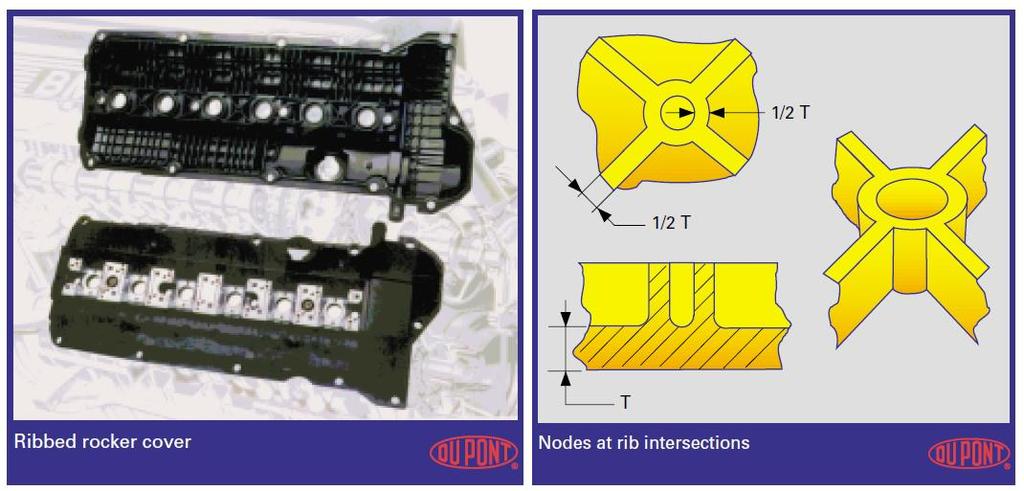

25 Principy zpracování Design = žebra

26 Principy správného návrhu

27 Principy správného návrhu

28 Využití polymerů

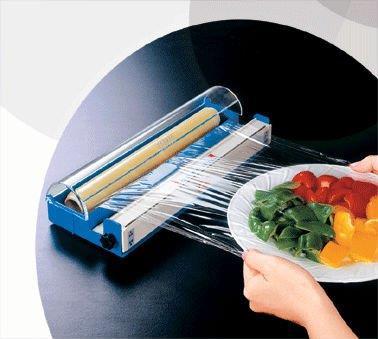

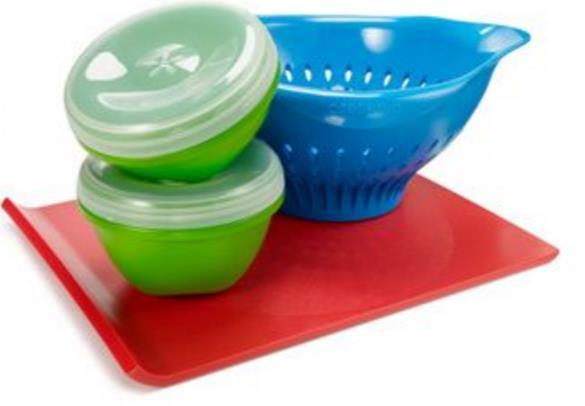

29 Polyetylén o nízké hustotě (LDPE) Délka řetězce: igelit Chemicky odolný El. Izolátor Variabilní pevnost Měkké lahve, formy na led, obaly

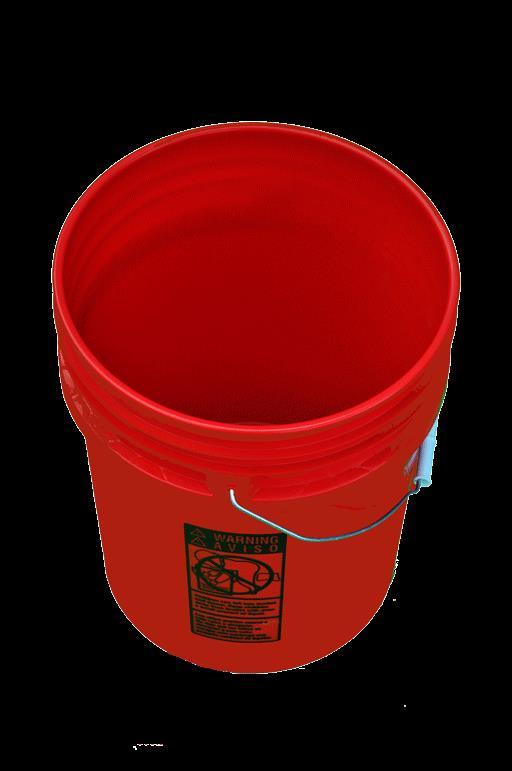

30 Polyetylén o vysoké hustotě(hdpe) Délka řetězce: 10, ,000

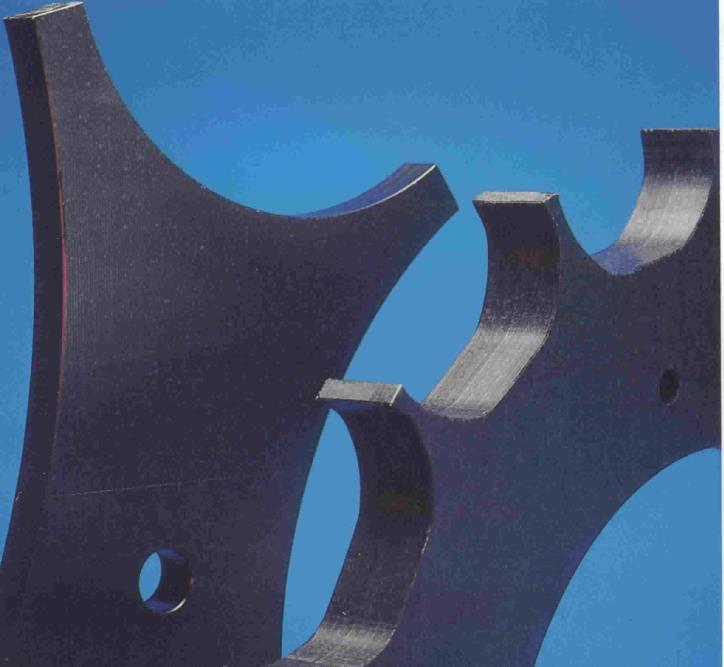

31 Polyetylén s ultradlouhými řetězci (UHMWPE) Délka řetězce: 2-6 million Kloubní náhrady Přilba převody

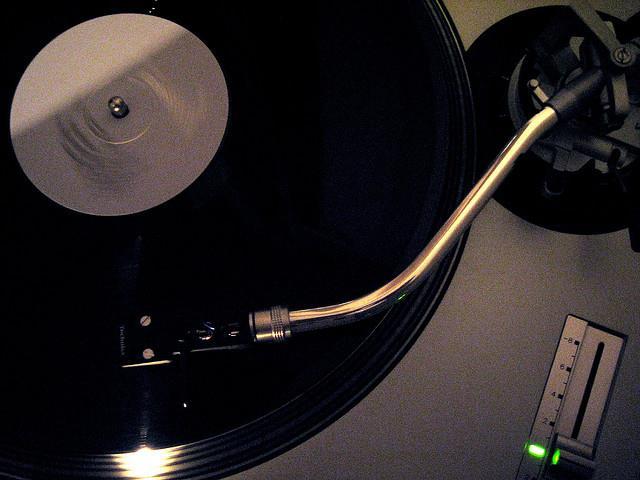

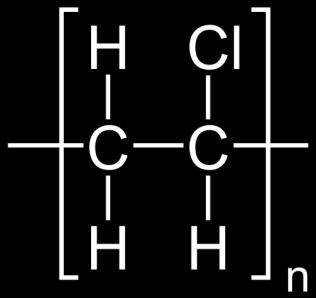

32 PVC (polyvinyl chlorid) Délka řetězce: 4,000 5,000 Levné, Tuhé ale lze změkčit Tepelné deformace Podlahy El. Izolace hadice Polárnější silnější vazebné síly

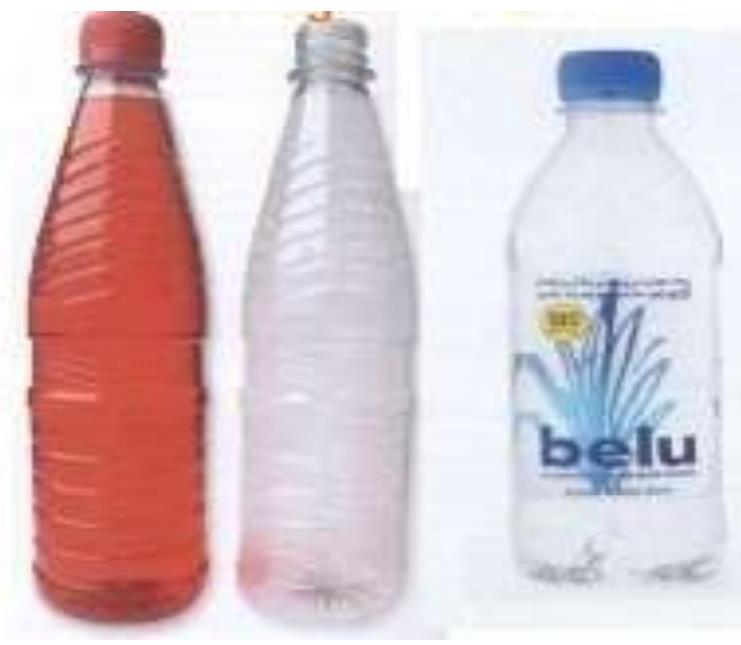

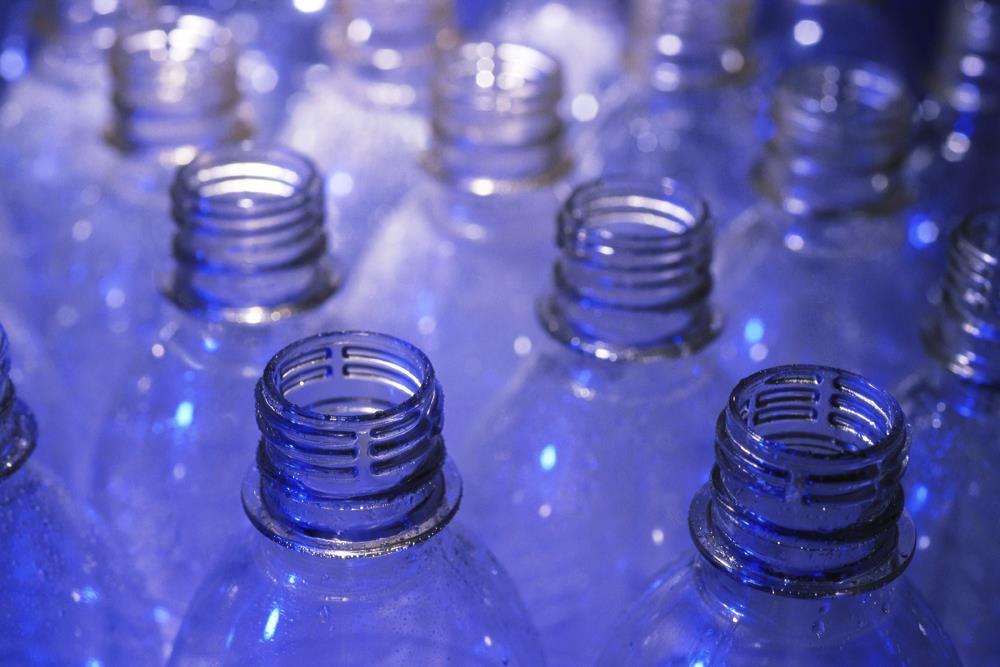

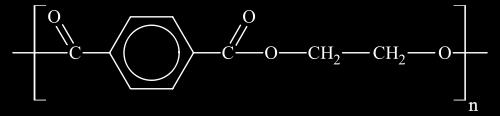

33 Polyetylén Tereftalát (PET) - Polyester Délka řetězce: 4,000 8,000 Ester

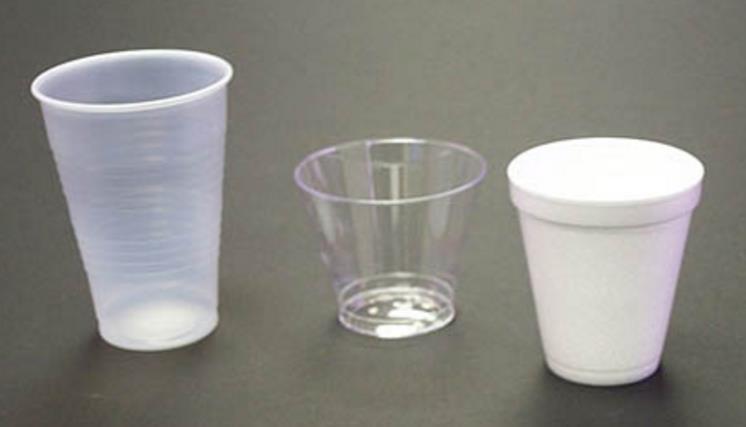

34 Polystyrén Elektrická izolace Optická čistota Levné Hračky Rámy, kryty svítidel

35 Polypropylén Odolné proti tepelnému působení Chemicky odolný Citlivé na UV Sterilní lékařské výrobky Zavazadla Konstrukční části Fleece vlákna kontaminace řek

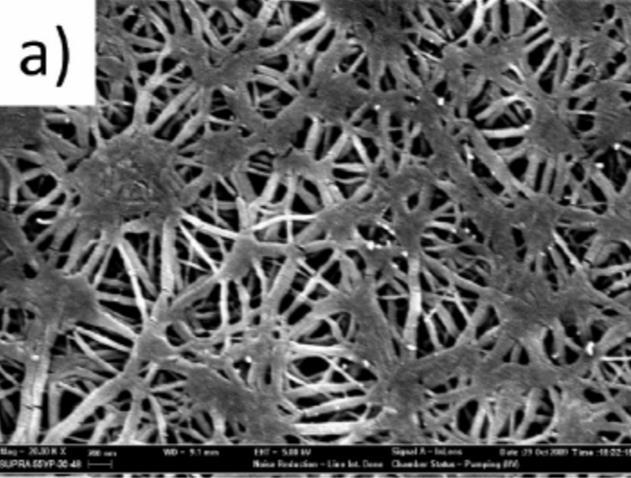

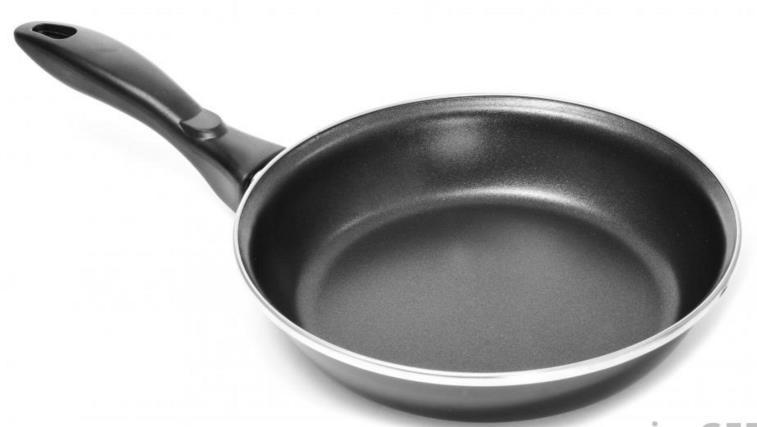

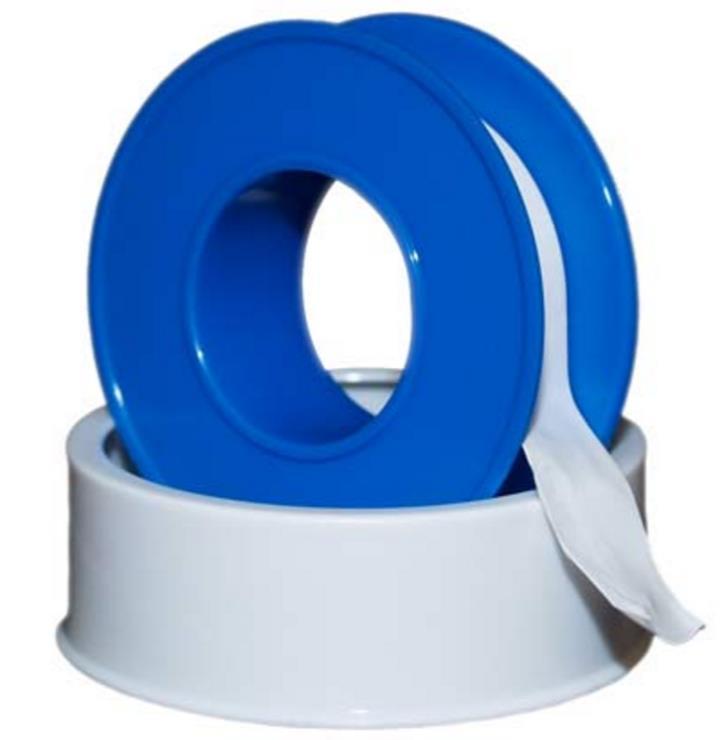

36 PTFE - polytetraflóretylén Chemicky odolný Výborná elektroizolace Nízký koeficient tření Těsnění Ložiska, kluzné povrchy Vysokoteplotní elektrické součástky a izolace Gore-Tex 30nm póry teflon

37 Nylon polyamid 66 Vysoká pevnost Odolnost abrazi Ložiska rukojeti Vlákna

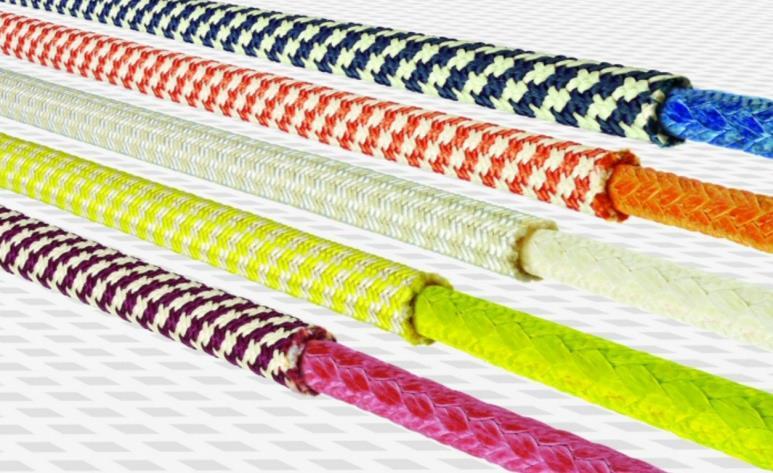

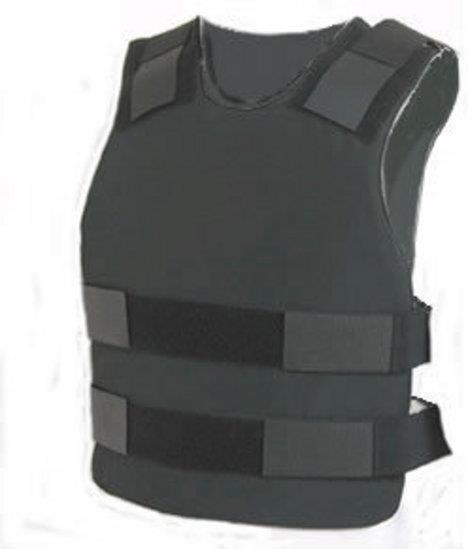

38 Aramid - Kevlar Silná síť kovalentních vazeb a Polárních vodíkových můstků

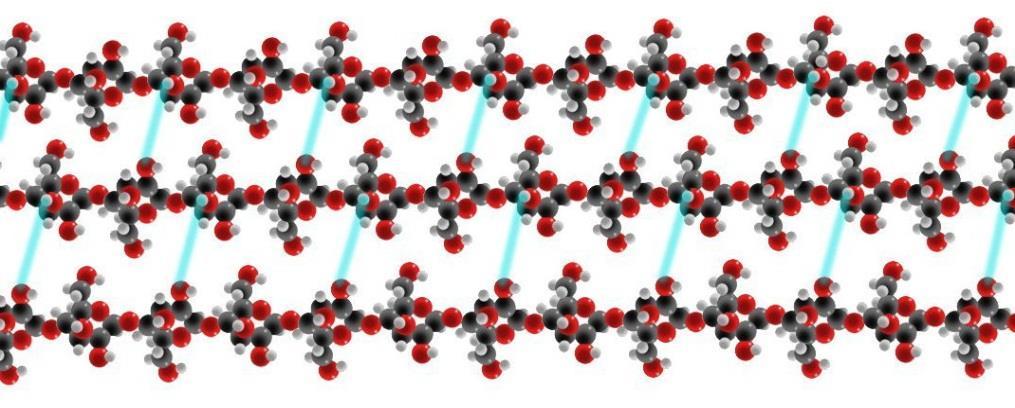

39 Bavlna Celulóza je nejrozšířenější polymer na Zemi Je základem dřeva a papíru Celuloid (CA) Dlouhá vlákna celulózy + vodíkové můstky

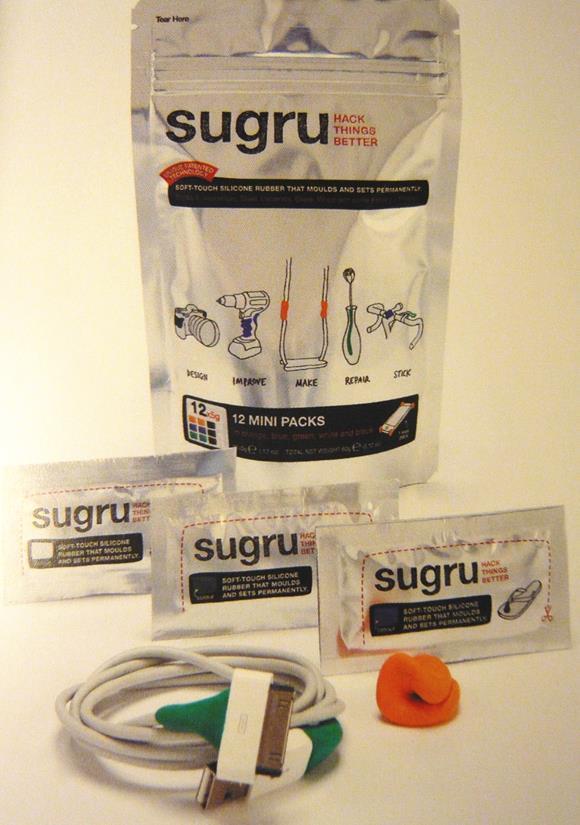

40 Příklady

41 Biodegradace - PLA

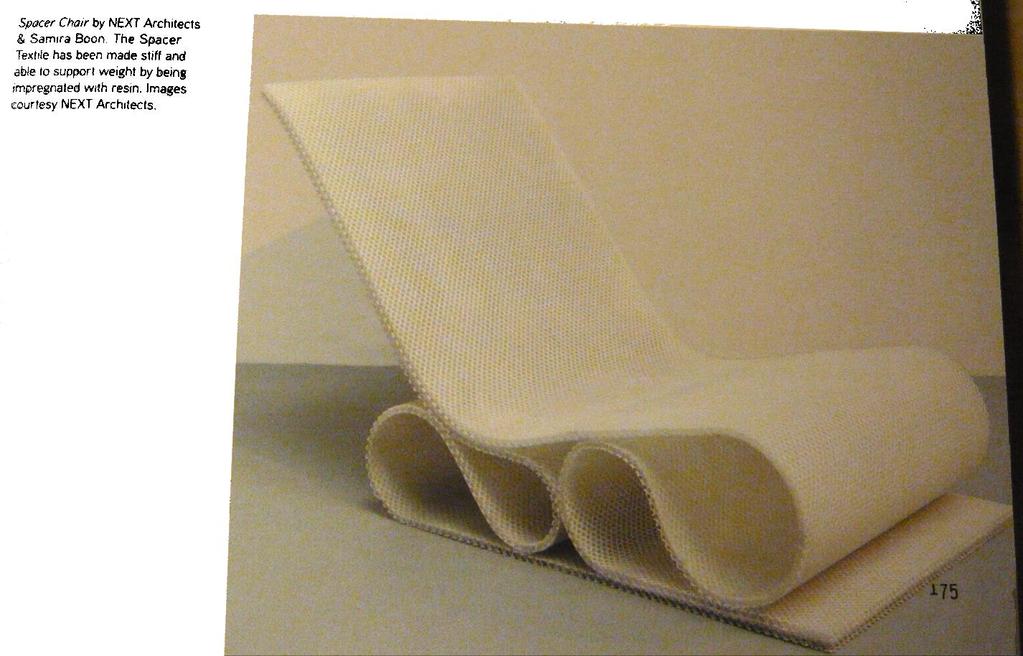

42 Příklady Spacer textílie

43 Příklady

44 Polymerization Reactions: Initial compound used to form polymer is the mer or monomer which are chemically joined together in one of two ways: Addition polymerization molecules physically link to each other Condensation polymerization new molecule formed by chemical reaction

45 Amorphous Thermoplastics Extensive chain branching All thermosets are amorphous Exhibit glass tranistion temperatures Tg Below Tg, polymer acts stiff and rigid Above Tg, polymer acts soft and rubbery Melt or liquify over extended temperature range near Tg. Don t have distinct Tm like crystalline polymers. Thermosetting polymers do not melt but degrade above Tg

46 Crystalline (actually usually semicrystalline) Atomic bonds regular and repeated Have a defined melting point Tm Can contain some degree of amorphous polymer Usually translucent to opaque

47 Crystalline vs. Amorphous viscosity Specific volume

48 Controlling the Strength of Thermoplastics Plastic deformation in thermoplastics is due to the rotation and sliding of chains over each other. To increase the strength of a thermoplastic, we have to make it harder for the chains to move. There are essentially three ways that we can control this: 1. Alter the length of the chains 2. Change the strength of the bonds within the chains 3. Change the strength of the bonds between the chains

49 Introduction to Viscoelasticity All viscous liquids deform continuously under the influence of an applied stress They exhibit viscous behavior. Solids deform under an applied stress, but soon reach a position of equilibrium, in which further deformation ceases. If the stress is removed they recover their original shape They exhibit elastic behavior. Viscoelastic materials can exhibit both viscosity and elasticity, depending on the conditions. Viscous fluid Viscoelastic fluid Viscoelastic solid Elastic solid Polymers display VISCOELASTIC properties

50 Introduction to Viscoelasticity The response of polymeric liquids, such as melts and solutions, to an imposed stress may under certain conditions resemble the behavior of a solid or a liquid, depending on the situation. Reiner used the biblical expression that mountains flowed in front of God to define the DEBORAH number De De characteristic material time time scale of the deformation C t S Solid-like response: Liquid-like response: De De 0
