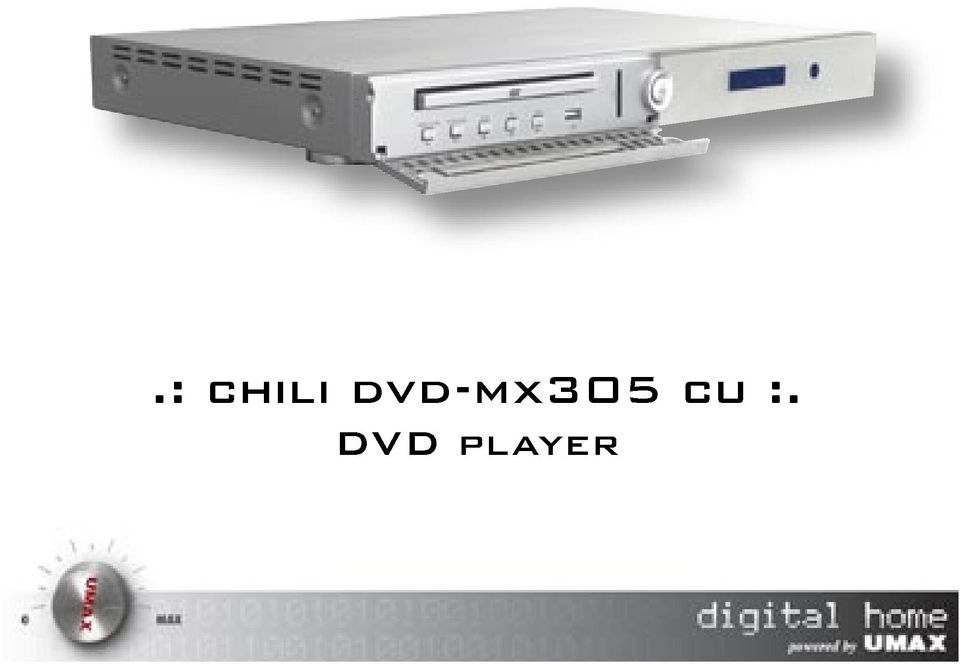

1 .: chili dvd-mx305 cu :. DVD player

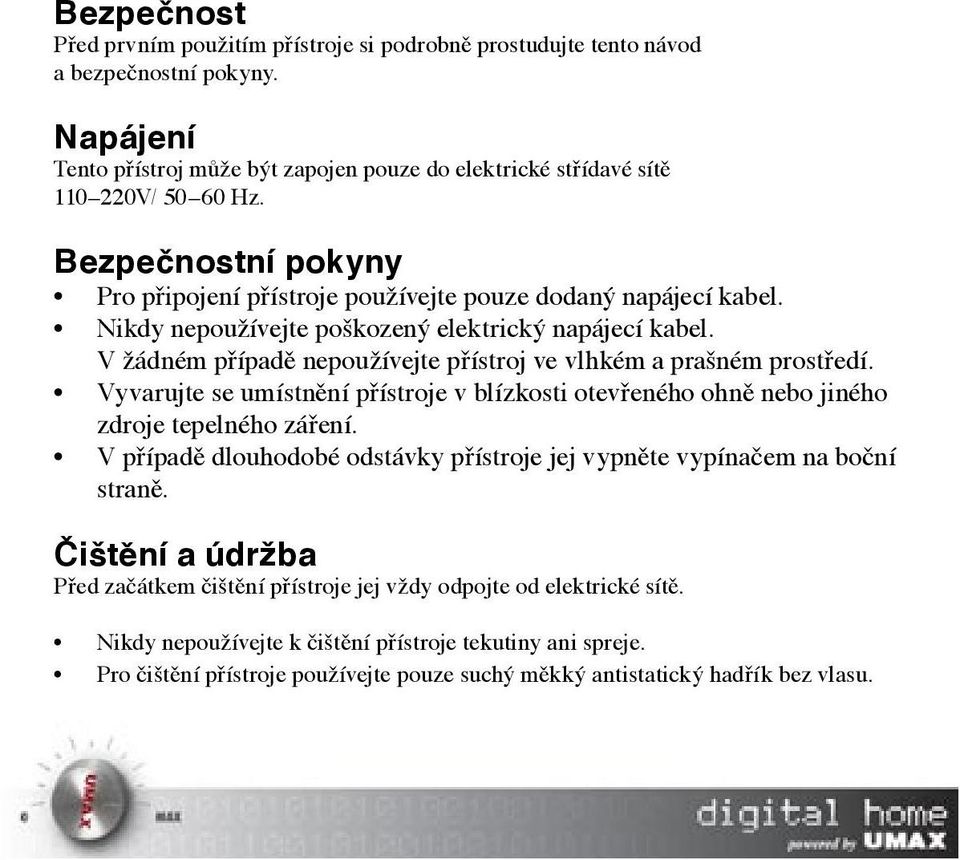

2 Bezpečnost Před prvním použitím přístroje si podrobně prostudujte tento návod a bezpečnostní pokyny. Napájení Tento přístroj může být zapojen pouze do elektrické střídavé sítě V/ Hz. Bezpečnostní pokyny Pro připojení přístroje používejte pouze dodaný napájecí kabel. Nikdy nepoužívejte poškozený elektrický napájecí kabel. V žádném případě nepoužívejte přístroj ve vlhkém a prašném prostředí. Vyvarujte se umístnění přístroje v blízkosti otevřeného ohně nebo jiného zdroje tepelného záření. V případě dlouhodobé odstávky přístroje jej vypněte vypínačem na boční straně. Čištění a údržba Před začátkem čištění přístroje jej vždy odpojte od elektrické sítě. Nikdy nepoužívejte k čištění přístroje tekutiny ani spreje. Pro čištění přístroje používejte pouze suchý měkký antistatický hadřík bez vlasu.

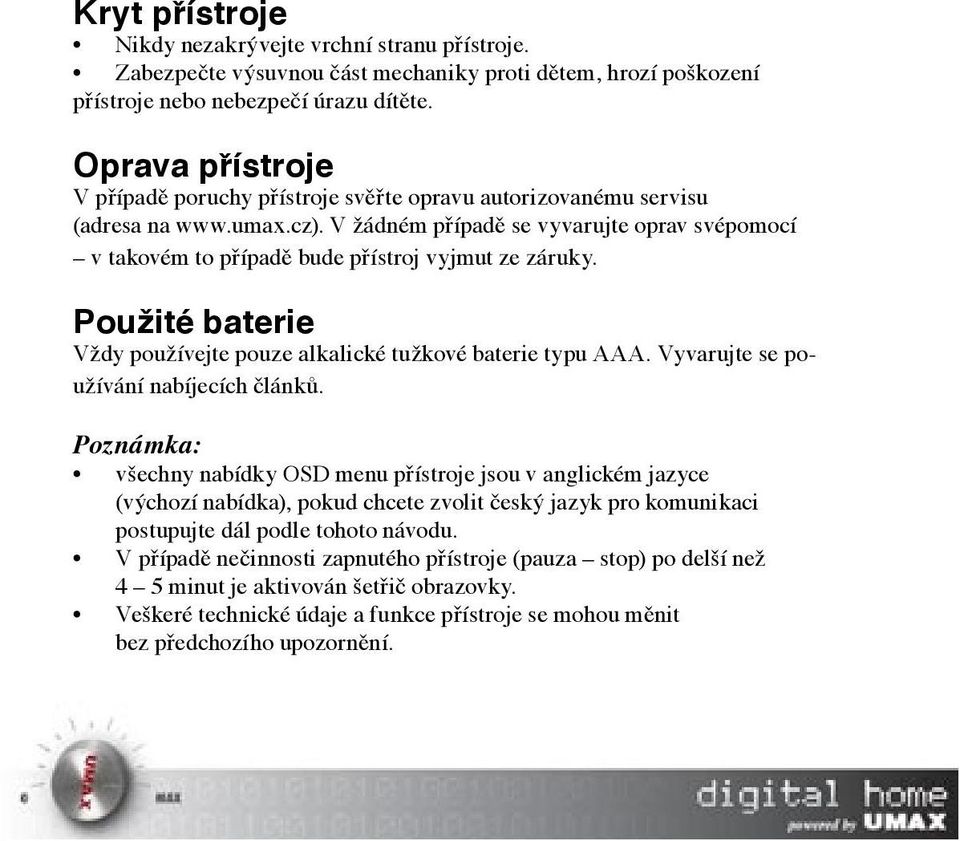

3 Kryt přístroje Nikdy nezakrývejte vrchní stranu přístroje. Zabezpečte výsuvnou část mechaniky proti dětem, hrozí poškození přístroje nebo nebezpečí úrazu dítěte. Oprava přístroje V případě poruchy přístroje svěřte opravu autorizovanému servisu (adresa na V žádném případě se vyvarujte oprav svépomocí v takovém to případě bude přístroj vyjmut ze záruky. Použité baterie Vždy používejte pouze alkalické tužkové baterie typu AAA. Vyvarujte se používání nabíjecích článků. Poznámka: všechny nabídky OSD menu přístroje jsou v anglickém jazyce (výchozí nabídka), pokud chcete zvolit český jazyk pro komunikaci postupujte dál podle tohoto návodu. V případě nečinnosti zapnutého přístroje (pauza stop) po delší než 4 5 minut je aktivován šetřič obrazovky. Veškeré technické údaje a funkce přístroje se mohou měnit bez předchozího upozornění.

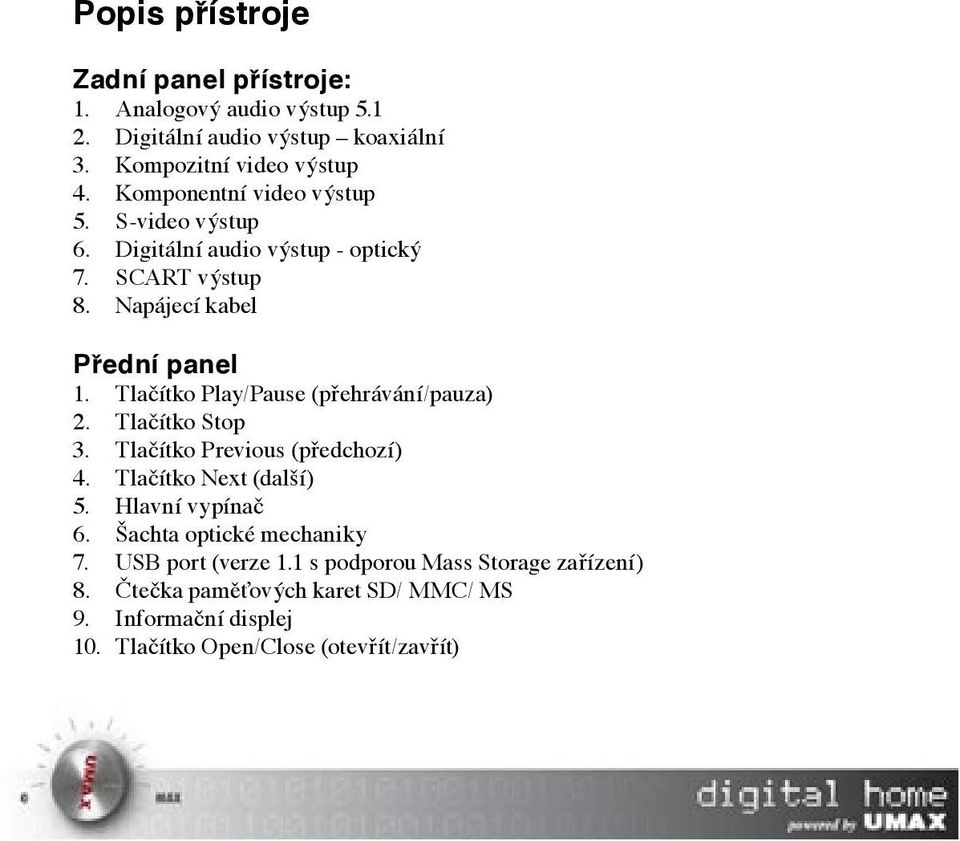

4 Popis přístroje Zadní panel přístroje: 1. Analogový audio výstup Digitální audio výstup koaxiální 3. Kompozitní video výstup 4. Komponentní video výstup 5. S-video výstup 6. Digitální audio výstup - optický 7. SCART výstup 8. Napájecí kabel Přední panel 1. Tlačítko Play/Pause (přehrávání/pauza) 2. Tlačítko Stop 3. Tlačítko Previous (předchozí) 4. Tlačítko Next (další) 5. Hlavní vypínač 6. Šachta optické mechaniky 7. USB port (verze 1.1 s podporou Mass Storage zařízení) 8. Čtečka paměťových karet SD/ MMC/ MS 9. Informační displej 10. Tlačítko Open/Close (otevřít/zavřít)

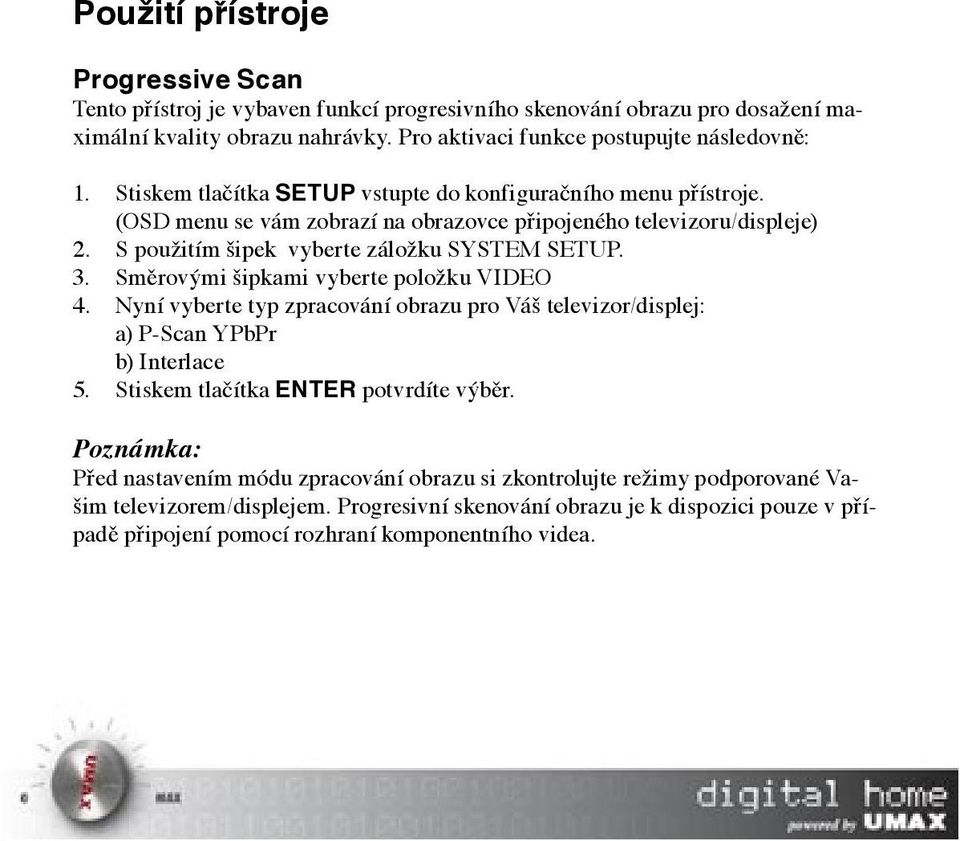

5 Použití přístroje Progressive Scan Tento přístroj je vybaven funkcí progresivního skenování obrazu pro dosažení maximální kvality obrazu nahrávky. Pro aktivaci funkce postupujte následovně: 1. Stiskem tlačítka SETUP vstupte do konfiguračního menu přístroje. (OSD menu se vám zobrazí na obrazovce připojeného televizoru/displeje) 2. S použitím šipek vyberte záložku SYSTEM SETUP. 3. Směrovými šipkami vyberte položku VIDEO 4. Nyní vyberte typ zpracování obrazu pro Váš televizor/displej: a) P-Scan YPbPr b) Interlace 5. Stiskem tlačítka ENTER potvrdíte výběr. Poznámka: Před nastavením módu zpracování obrazu si zkontrolujte režimy podporované Vašim televizorem/displejem. Progresivní skenování obrazu je k dispozici pouze v případě připojení pomocí rozhraní komponentního videa.

6 Možné varianty propojení přístroje komponentní video + digitální audio 5.1 Konektor přístroje Y/Pb/Pr.....komponentní vstup TV Digital audio optical/coaxial.....digitální audio vstup zesilovače...(yamada H-8800) komponentní video + analogové audio 5.1 Konektor přístroje Y/Pb/Pr...komponentní vstup TV F.R/F.L/S.R/S.L/SW/C....analogový audio vstup zesilovače...(yamada H-8700) kompozitní video + analogové audio 5.1 Konektor přístroje video out...komponentní vstup TV F.R/F.L/S.R/S.L/SW/C.....digitální audio vstup zesilovače...(yamada H-8500) Poznámka: Maximální kvalitu obrazu a zvuku dosáhnete zvolením varianty zapojení komponentní video + digitální audio.

7 propojení TV a DVD přehrávače pomocí SCART Konektor přístroje SCART...SCART konektor TV Jedná se základní typ propojení dvou přístrojů nabízející základní úroveň kvality obrazu a stereo zvuku. (SCART kabel není součástí dodávky) V případě tohoto zapojení zvolte v konfiguračním menu DVD přístroje volbu Downmix pro smíchání všech šesti audio kanálů do stereo výstupu. Základní funkce Zastavení reprodukce Stiskem tlačítka STOP zastavíte reprodukci vloženého média, na obrazovce je tento stav indikován logem společnosti. Některé disky nedovolují opětovné spuštění z aktuálně zastavené pozice Stiskem tlačítka ENTER opět spustíte reprodukci titulu vloženého disku od začátku nebo poslední reprodukované stopy. Dvojitým stiskem tlačítka STOP ukončíte celkovou reprodukci. Základní funkce při přehrávání Stiskem tlačítka POWER zapnete DVD přehrávač. Zapnutí přístroje je signalizováno zelenou LED diodou. V případě, že není vložen v přehrávači

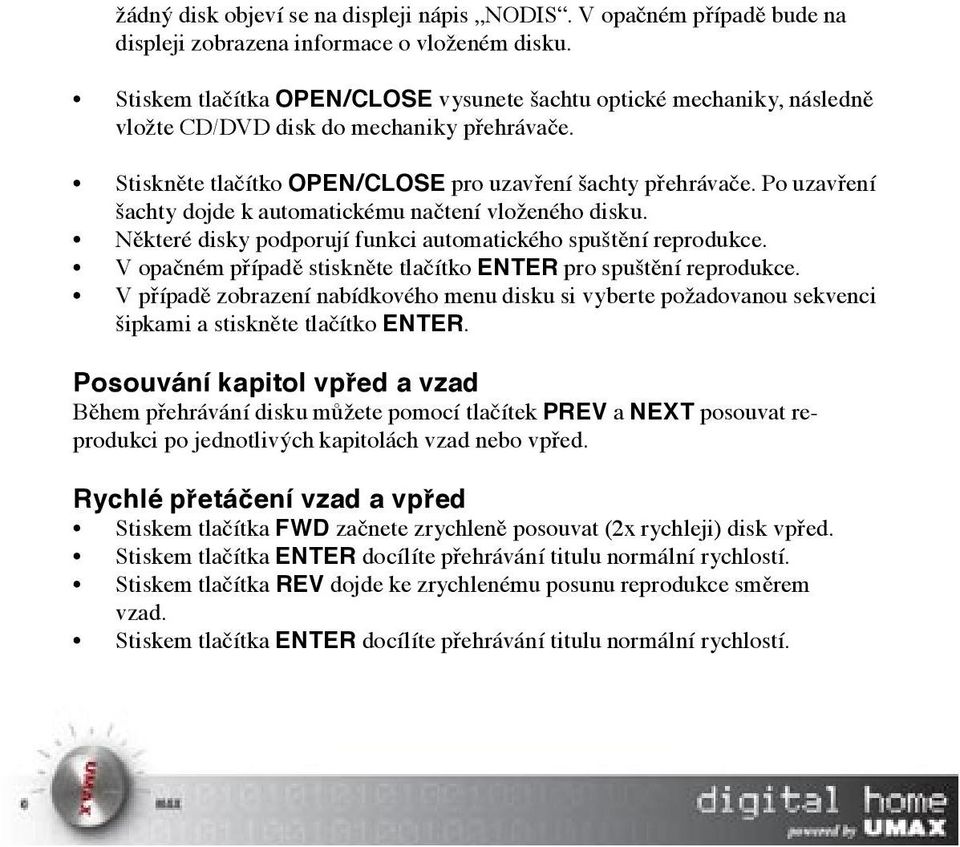

8 žádný disk objeví se na displeji nápis NODIS. V opačném případě bude na displeji zobrazena informace o vloženém disku. Stiskem tlačítka OPEN/CLOSE vysunete šachtu optické mechaniky, následně vložte CD/DVD disk do mechaniky přehrávače. Stiskněte tlačítko OPEN/CLOSE pro uzavření šachty přehrávače. Po uzavření šachty dojde k automatickému načtení vloženého disku. Některé disky podporují funkci automatického spuštění reprodukce. V opačném případě stiskněte tlačítko ENTER pro spuštění reprodukce. V případě zobrazení nabídkového menu disku si vyberte požadovanou sekvenci šipkami a stiskněte tlačítko ENTER. Posouvání kapitol vpřed a vzad Během přehrávání disku můžete pomocí tlačítek PREV a NEXT posouvat reprodukci po jednotlivých kapitolách vzad nebo vpřed. Rychlé přetáčení vzad a vpřed Stiskem tlačítka FWD začnete zrychleně posouvat (2x rychleji) disk vpřed. Stiskem tlačítka ENTER docílíte přehrávání titulu normální rychlostí. Stiskem tlačítka REV dojde ke zrychlenému posunu reprodukce směrem vzad. Stiskem tlačítka ENTER docílíte přehrávání titulu normální rychlostí.

9 Pozastavení reprodukce V případě potřeby můžete pozastavit přehrávání vloženého disku tlačítkem PAUSE. Stiskem tlačítka ENTER dojde opět ke spuštění přehrávání. Posouvání po jednotlivých políčkách Pro zachycení konkrétního detailu můžete posouvat přehrávaný film po jednotlivých políčkách pomocí tlačítka SLOW. Normální rychlosti přehrávání docílíte stiskem tlačítka ENTER. Ovládání hlasitosti Stiskem tlačítek volume +/- nastavíte požadovanou úroveň hlasitosti právě přehrávaného filmu/hudby. Rozsah nastavení hlasitosti je 6-ti úrovních. tlačítkem volume - docílíte snížení hlasitosti tlačítkem volume + docílíte zvýšení hlasitosti tlačítkem MUTE ztišíte hlasitost produkce na minimum. (tento stav je indikovaný na obrazovce nápisem MUTE) Zobrazení aktuálních informací o disku Pro vyvolání informací o délce přehrávání, zbývající délce záznamu popřípadě počtu přehraných nebo zbývajících kapitol stiskněte tlačítko OSD. Zobrazení titulků Obsahuje-li vložený DVD disk nabídku titulků v jedné nebo více jazykových mutací, můžete je zobrazit a přepínat mezi nimi pomocí tlačítka SUBTITLE.

10 Výběr konkrétní kapitoly DVD disku Doplňková nabídka některých DVD disků pro přímý výběr dané kapitoly pomocí číslic na dálkovém ovladači. Stiskem tlačítka TITLE nebo PBC se zobrazí menu pro přímé zadání čísla kapitoly. Potvrzení výběru se provede stiskem tlačítka ENTER/PLAY. Funkce PBC umožňuje přímé zadání bez nutnosti vyvolání menu pomocí číslic na klávesnici. Vyhledávání Stiskem tlačítka GOTO vyvoláte menu pro zadání konkrétní kapitoly, popřípadě času odkud má být disk dále přehráván. Opakované přehrávání Stiskem tlačítka si můžete REPEAT si můžete opakovaně přehrát následující: první stisk pro přehrání kapitoly druhý stisk pro přehrání titulu třetí stisk pro opakované přehrání celého disku čtvrtým stiskem vypnete funkci opakovaného přehrávání poznámka: některé disky/tituly nemusí tuto funkci podporovat. Přehrávání vybraného úseku titulu Stiskem tlačítka A-B si vyberete počáteční a následně koncový bod opakovaného přehrávání daného úseku titulu. Třetím stiskem tlačítka A-B vypnete opakované přehrávání.

11 Výběr televizní normy Pro změnu televizní normy, tak aby odpovídala připojenému televizoru provedete stiskem tlačítka VIDEO. Vstup do nabídkového menu DVD disku Provedete stiskem tlačítka MENU na dálkovém ovladači. Pro výběr jednotlivých položek z nabídky použijte směrové šipky a následně tlačítkem ENTER. Použití lupy Pro zvětšení zobrazeného obrázku provedete tlačítkem ZOOM a takto vytvořený výřez obrazu můžete posouvat pomocí směrových šipek. Změna úhlu pohledu Některé tituly DVD disků nabízejí pohled na scénu z alternativního úhlu kamery. Výběr konkrétního úhlu kamery provedete pomocí opakovaného stisku tlačítka ANGLE. Změna zvukové stopy titulu Pokud nabízí DVD titul více zvukových stop, můžete je měnit dle potřeby stiskem tlačítka AUDIO. Aktivace prostorového zvuku + ekvalizéru Zapnutí/ vypnutí funkce Virtual Surround - prostorového zvuku a ekvalizéru.

12 Přehrávání hudby (výběr) DVD přehrávač Chili DVD-MX305 CU umožňuje přehrávat audio CD-ROM, CD-R i CD-RW disky. Dále podporuje hudbu ve formátu MP3 nahrané na optickém disku, včetně podpory adresářů. Po zasunutí takovéto ho disku dojde k načtení jeho struktury a zobrazení na obrazovce :00 00: Dir: \ \ Pomocí směrových šipek p/q procházet jednotlivé adresáře a pomocí tlačítka ENTER vybrat požadovaný. Pomocí směrových šipek t/u procházet jednotlivé skladby a pomocí tlačítka ENTER spustit vybranou.

13 Šipky t/u slouží k procházení jednotlivých adresářů. Režimy přehrávání K dispozici jsou čtyři režimy přehrávání opakování jednotlivých skladeb. OFF: vybrané skladby budou přehrány pouze jednou. REPEAT 1: vybraná skladba bude opakovaně přehrávána REPEAT DIR: všechny skladby ve vybraném adresáři budou opakovaně přehrávány ALL: všechny skladby ve vybraném adresáři budou jednou přehrány Ostatní funkce Funkce MUTE (ztišení), VOLUME (hlasitost), PAUSE (pauza), PREVIOUS (předchozí), NEXT (další), atd. jsou shodné s funkcemi klasického CD přehrávače. Prohlížení obrázků DVD přehrávač Chili DVD-MX305 CU podporuje Kodak Picture CD a je tak kompatibilní s formáty JPEG. (všechny bitmapové soubory s příponou *.jpg) Funkce prohlížení jednotlivých obrázků je shodná s funkcí přehrávání hudebních disků. Po vložení disku s obrázky do přehrávače dojde k automatickému spuštění prezentace obrázků na obrazovce.

14 :00 00: Dir: \JPEG\ \ Výběr a prohlížení Pomocí směrových šipek a následného stisku tlačítka ENTER dojde k zobrazení vybraného obrázku. Posun obrázku vpřed nebo vzad Stiskem tlačítka PREV dojde k zobrazení předchozího obrázku. Stiskem tlačítka NEXT dojde k zobrazení následujícího obrázku. Zvětšení obrázku Aktivace digitální lupy a zvětšování/ zmenšování je prováděna tlačítkem ZOOM, pomocí směrových šipek je možné obrázek posouvat.

15 Rotace obrázků Rotaci obrázků docílíte stiskem následujících tlačítek: p - pozitiv / negativ obrazu q - zrcadlové otočení obrazu t - otočení obrazu doleva u - otočení obrazu doprava Nastavení přehrávače Konfigurační menu přístroje slouží k optimalizaci DVD přehrávače právě pro vaše potřeby a přesně dle vašich možností. Vstup do konfiguračního menu přístroje provedete tlačítkem SETUP. Tlačítka p/q/t/u slouží pro pohyb v menu. Tlačítko ENTER pak pro potvrzení výběru. SYSTEM SETUP TV System Volba požadované TV normy pro připojený televizor nebo vložené DVD Screen Saver v případě zapnutí této volby bude po 4-5 minutách nečinnosti DVD přehrávače aktivován šetřič obrazovky, který chrání vlastní obrazovku před vypálením

16 dlouhodobého statického obrazu do stínítka obrazovky. Video Interlace - YUV TV-RGB P-Scan YPbPr S-video připojení DVD přehrávače pomocí Scart kabelu připojení DVD přehrávače pomocí RCA nebo S-video kabelů připojení DVD přehrávače pomocí RCA kabelů komponentního videa připojení DVD přehrávače pomocí S-video kabelu poznámka: tyto funkce jsou dostupná pouze v případě podpory připojeného televizoru. TV Type 4:3 PS (Pan Scan) volba pro případ, že bude DVD přehrávač připojen k televizoru s úhlopříčkou 4:3. Filmy ve formátu 16:9 budou pak automaticky oříznuty. 4:3 LB (letter Box) volba pro případ, že bude DVD přehrávač připojen k televizoru s úhlopříčkou 4:3. Filmy ve formátu 16:9 budou pak zobrazovány celé, ale zmenšené s černými pruhy nahoře a dole. 16:9 volba pro případ, že DVD přehrávač je připojen k širokoúhlé televizi.

17 Password Volba nového hesla pro zapnutí/ vypnutí funkce ochrany dětí před nežádoucím obsahem DVD disků. Výchozí heslo je: Rating No Adult Kid Safe View All věková hranice od 15 do 18 let věková hranice do 15 let dospělí Default Obnovení výchozích/ továrních nastavení DVD přehrávače LANGUAGE SETUP OSD Language výběr jazykové mutace OSD menu. Přičemž výchozím jazykem je Angličtina. K dispozici je i česká mutace OSD menu. Audio Language výběr jazykové stopy pro vložený DVD disk. Přičemž výchozím jazykem je Angličtina. Subtitle Language výběr jazykové mutace titulků filmu na vloženém disku. Přičemž výchozím jazykem je Angličtina. Podporované jsou i české znaky.

18 Menu Language výběr jazykové mutace nabídkového menu DVD disku. Přičemž výchozím jazykem je Angličtina. AUDIO SETUP Audio out SPDIF/off SPDIF/Raw SPDIF/PCM Key digitální audio výstup je vypnut optický/ koaxiální digitální audio výstup je zapnut. Zvukové data jsou v nezměněné podobě posílány do připojeného zesilovače/ dekodéru DTS nebo Dolby Digital optický/ koaxiální digitální audio výstup je zapnut. Zvukové data jsou upravována do 2-kanálového stereo zvuku a následně posílána do připojeného zesilovače. vyvážení poměru hlubokých a vysokých tónů VIDEO SETUP Sharpness Brightness Contrast (ostrost jas kontrast) Optimalizace obrazu DVD přehrávače pro konkrétní televizor. Výběr je prováděn šipkami a potvrzení volby pak tlačítkem ENTER.

19 HUE barevnost obrazu Nastavení barevnosti obrazu pro video výstup. Výběr je prováděn šipkami a potvrzení volby pak tlačítkem ENTER. Saturation barevná pestrost Nastavení barevné pestrosti pro video výstup. Výběr je prováděn šipkami a potvrzení volby pak tlačítkem ENTER. SPEAKER SETUP Downmix LT/RT volba pro případ připojení DVD přehrávače k externímu zesilovači se dekodérem Pro-Logic Dolby Digital. STEREO volba pro připojení pouze sady stereo reproduktorů. Zvuk systému 5.1 bude smíchán do dvoukanálového stereo zvuku. VSS simulace prostorového zvuku pomocí dvou reproduktorů 5.1 volba pro případ použití 6-ti kanálové audio sestavy systému 5.1 Subwoofer Zapnutí/ vypnutí podpory externího subwooferu.

20 Center delay Nastavení zpoždění pro centrální reproduktor pro optimální nastavení celkového zvukového efektu. Rear delay Nastavení zpoždění pro centrální reproduktor pro optimální nastavení celkového zvukového efektu. DIGITAL SETUP Dynamic range Nastavení dynamické úpravy audio výstup a poměru basů vs vyšších tónů. Při vypnutém stavu budou všechny efekty reprodukovány dle originálu. Maximální hodnota pro tuto volbu potlačuje zvukové efekty, pro minimalizaci nežádoucího rušení při nočních projekcích. poznámka: tato volba nebude aktivní v případě vypnutí funkce Dual Mono Dual Mono Stereo DVD přehrávač bude mít aktivovánu levou i pravou zvukovou stopu. mono L Mono R DVD přehrávač bude mít aktivovánu pouze levou zvukovou stopu a následně posílat do obou audio výstupů. DVD přehrávač bude mít aktivovánu pouze pravou zvukovou stupu a

21 následně posílat do obou audio výstupů Mix-Mono DVD přehrávač bude míchat levou a pravou zvukovou stopu a následně posílat do obou audio výstupů.

22 Údržba a odstraňování problémů S optickými disky zacházejte vždy opatrně a ochraňte je před poškrábáním, politím tekutinami a přímému slunečnímu záření. Nikdy nepolepujte ani nepopisujte záznamovou vrstvu/stranu optického disku. Optické disky vždy ukládejte do obalů k tomu určených. V případě znečištění optického disku jej můžete očistit přípravky k tomu určenými. Vždy čistěte záznamovou stranu disku směrem od středu ke kraji. V žádném případě nečistěte disky krouživými pohyby. Možné problémy a jejich řešení problém příčina řešení není napájení napájecí kabel není připojen zapojte napájecí kabel není obraz chybné propojení přehrávače zkontrolujte s televizorem správnost zapojení a funkčnost kabelů není zvuk chybné zapojení audio kabelů zkontrolujte správnost a funkčnost zapojení

23 deformovaný obraz znečištěný disk/ vyčistěte disk/ rychlé přetáčení vypněte funkci rychlého přetáčení obraz je nestabilní zásah proti-pirátské ochrany disku připojte DVD nebo plný šumu přehrávač přímo k televizoru přehrávač vložený disk není kompatibilní vložte disk nepracuje podporovaný tímto přehrávačem disk disk je vložen obráceně znečištění disk nesprávné nastavené parametry přehrávače aktivní rodičovský zámek vložte disk záznamovou stranou dolů vyčistěte disk zkontrolujte nastavení přehrávače vypněte tuto funkci přehrávač statická elektřina vypněte a opět nereaguje na zapněte hlavní tlačítka vypínač přehrávače

24 D.O. nepracuje ovladač je mimo dosah použijte dálkový senzoru ovladač z menší vzdálenosti (menší než 7 metrů), popřípadě z přímějšího úhlu vůči DVD přehrávači vybité baterie vyměňte baterie za nové, stejných specifikací poznámka: Tento produkt a jeho komponenty je chráněn autorskými právy a dle mezinárodního práva. upozornění: Všechny údaje v této příručce mohou být změněny bez předchozího upozornění. oficiální dovozce & autorizovaný servis UMAX Czech a.s. Hloubětínská Praha 9 telefon: support@umax.cz http:

25 Záruční podmínky Záruka se vztahuje na vady materiálu nebo technické vady vzniklé při výrobě zařízení. Záruka se nevztahuje na závady vzniklé chybnou obsluhou, neodborným nebo nepřiměřeným zacházením (zejména poškození plastových dílů výrobku), používáním nebo instalací, které jsou v rozporu s uživatelskou příručkou nebo poškozením elektrostatickým výbojem. Záruka se dále nevztahuje na vady vzniklé použitím nesprávného nebo vadného programového vybavení (firmware), ani na případné škody v tomto důsledku vzniklé. Prodávající neručí za případnou ztrátu, poškození nebo zneužití dat uložených na záznamových médiích výrobku. Před předáním výrobku do opravy je povinností kupujícího zabezpečit si odpovídající zálohu nezbytných dat a zabránit jejich možnému zneužití. Prodávající neručí za plnou kompatibilitu rozšiřujících zařízení, která byla pořízena na jiném místě než u prodejce tohoto výrobku, pokud není toto zařízení schváleno prodejcem. Záruka se nevztahuje na škody vzniklé v důsledku živelné katastrofy, násilného poškození, povětrnostních vlivů nebo provozováním v extrémních podmínkách. Záruka zaniká v případě neoprávněného zásahu do výrobku osobou, která nebyla k zásahu zmocněna prodávajícím. Záruka rovněž zaniká, pokud bude kupující i přes upozornění hrubě porušovat zásady provozu a používání výrobku popsané v uživatelské příručce.

26 Záruční list Záruční list patří k prodávanému výrobku odpovídajícího typu jako jeho nedílná součást. Ztráta originálu záručního listu může být důvodem k neuznání záruky. V případě ztráty záručního listu je zákazník povinen při reklamačním řízení předložit doklad o zaplacení výrobku s vyznačeným datem uskutečněného prodeje. Na tento výrobek je poskytována záruka v délce 24 měsíců od data prodeje. výrobek: DVD přehrávač Chili DVD-MX305 CU datum prodeje / razítko a podpis prodejce:
