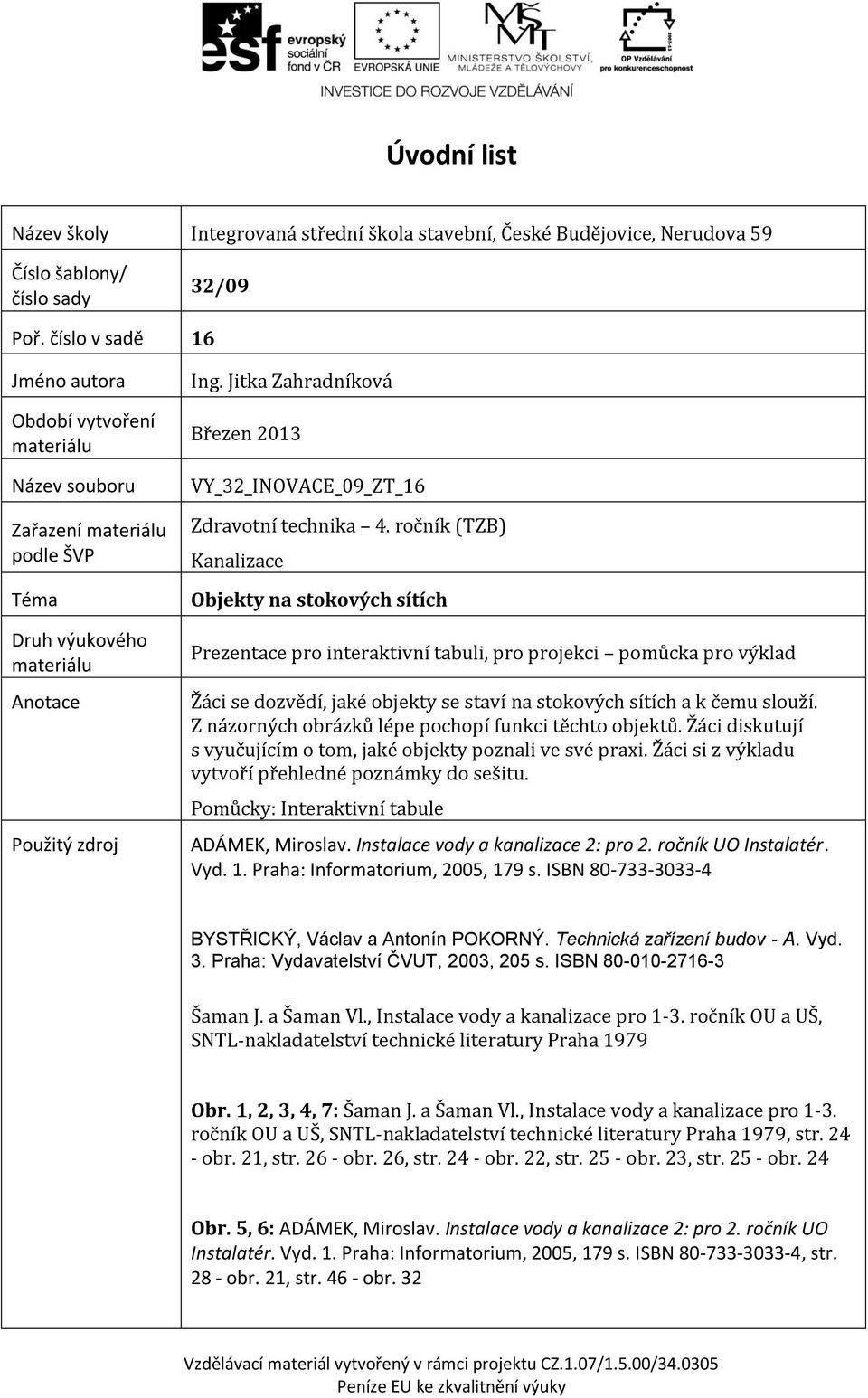

1 Úvodní list Název školy Integrovaná střední škola stavební, České Budějovice, Nerudova 59 Číslo šablony/ číslo sady 32/09 Poř. číslo v sadě 16 Jméno autora Období vytvoření materiálu Název souboru Zařazení materiálu podle ŠVP Téma Druh výukového materiálu Anotace Použitý zdroj Ing. Jitka Zahradníková Březen 2013 VY_32_INOVACE_09_ZT_16 Zdravotní technika 4. ročník (TZB) Kanalizace Objekty na stokových sítích Prezentace pro interaktivní tabuli, pro projekci pomůcka pro výklad Žáci se dozvědí, jaké objekty se staví na stokových sítích a k čemu slouží. Z názorných obrázků lépe pochopí funkci těchto objektů. Žáci diskutují s vyučujícím o tom, jaké objekty poznali ve své praxi. Žáci si z výkladu vytvoří přehledné poznámky do sešitu. Pomůcky: Interaktivní tabule ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN BYSTŘICKÝ, Václav a Antonín POKORNÝ. Technická zařízení budov - A. Vyd. 3. Praha: Vydavatelství ČVUT, 2003, 205 s. ISBN Šaman J. a Šaman Vl., Instalace vody a kanalizace pro 1-3. ročník OU a UŠ, SNTL-nakladatelství technické literatury Praha 1979 Obr. 1, 2, 3, 4, 7: Šaman J. a Šaman Vl., Instalace vody a kanalizace pro 1-3. ročník OU a UŠ, SNTL-nakladatelství technické literatury Praha 1979, str obr. 21, str obr. 26, str obr. 22, str obr. 23, str obr. 24 Obr. 5, 6: ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN , str obr. 21, str obr. 32

Jitka Zahradníková Březen 2013 VY_32_INOVACE_09_ZT_16 Zdravotní technika 4.

2 Objekty na stokových sítích - Na stokové síti jsou postaveny objekty sloužící ke vstupu, čištění, větrání, k provozu a údržbě stok - Na tyto objekty se používají materiály s podobnými vlastnostmi jako je materiál stok - Poklopy, mříže, stupadla a žebříky musí být z materiálů odolávajících korozi - Vstupní otvory jsou vybaveny poklopy - ø 600 nebo 600x Šachty: Vstupní, spojné - Tam, kde se mění směr, sklon, materiál, profil, v místě spojení dvou nebo více stok do DN 400 (spojení stok DN 500 a větší se provádí spojnými komorami) - Má stupadla 250 až 350 mm od sebe - Má manipulační a vstupní část - Vzdálenost mezi šachtami u průlezných a neprůlezných stok je nejvýše 50 m a max. 200 m u průchozích stok - Staví se pod ní monolitický základ Obr. 1

Šachty: Vstupní, spojné - Tam, kde se mění směr, sklon, materiál, profil, v místě spojení dvou nebo více stok do DN 400 (spojení stok DN 500 a větší se provádí spojnými komorami) - Má

3 Obr. 2 Proplachovací - Používá se pro nárazové proplachování stok s malým spádem - Tam, kde může docházet k zanášení stok - Je opatřena šoupátkovým uzávěrem (stavítkem), které zadrží vodu napuštěnou například z hydrantu - Po rychlém zdvižení uzávěru voda nárazem strhne usazeninu - Šachta nebo komora musí mít objem alespoň 3 m 3 a nejmenší hloubku 1 m Větrací - Staví se v převýšených místech stok pro odvedení výbušného kalového plynu metanu - Staví se pouze v odůvodněných případech Dotaz pro žáky: Z jakých materiálů jsou poklopy na šachtách a vpustech? Dotaz pro žáky: Jaké opatření byste navrhli proti vandalům a zlodějům?

objem alespoň 3 m 3 a nejmenší hloubku 1 m Větrací - Staví se v převýšených místech stok pro odvedení výbušného kalového plynu metanu - Staví se pouze v

4 Uliční vpusť - Je složena ze skruží - Uzavřena čtvercovou nebo kruhovou mříží - Zpravidla vedle chodníku - Ve vzdálenostech 40 až 60 m od sebe - Jedna vpusť na 500 až 700 m 2 odvodněné plochy - Hltnost 10 až 25 l/s - Mohou mít lapáky splavenin a tzv. horské vpusti (mají sedimentační prostor pro zachycení splavenin) - Potrubí odvádějící vody z vpusti do stoky je min. DN 150 Obr Spadiště: - Slouží pro zmírnění rychlosti proudění O. V. - Jsou to spádové stupně zmenšující přímí spád stoky v místech, kde by rychlost vody dosahovala více než 3 m/s a narušovala by stoku - Spadiště se stavějí pro spády od 600 do 2000 mm (= betonová šachta s kameninovým nebo čedičovým dnem) - Bývá opatřeno obtokem min. DN 200, běžně DN 300 pro malé průtoky O. V. - Výška je max. 4 m pro DN 250 až DN 400 a max. 3 m pro DN 450 až DN 600

Spadiště: - Slouží pro zmírnění rychlosti proudění O. V.

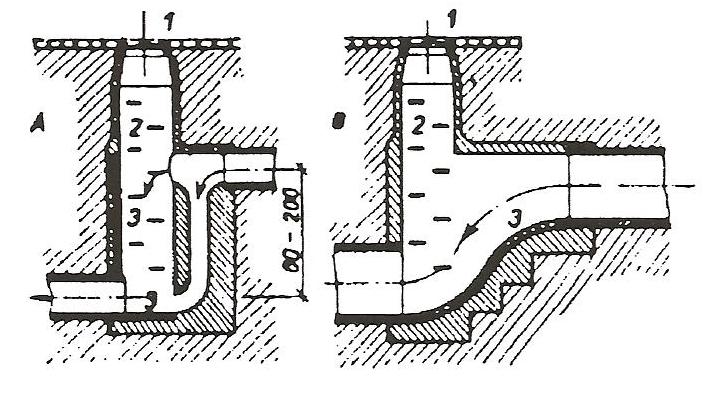

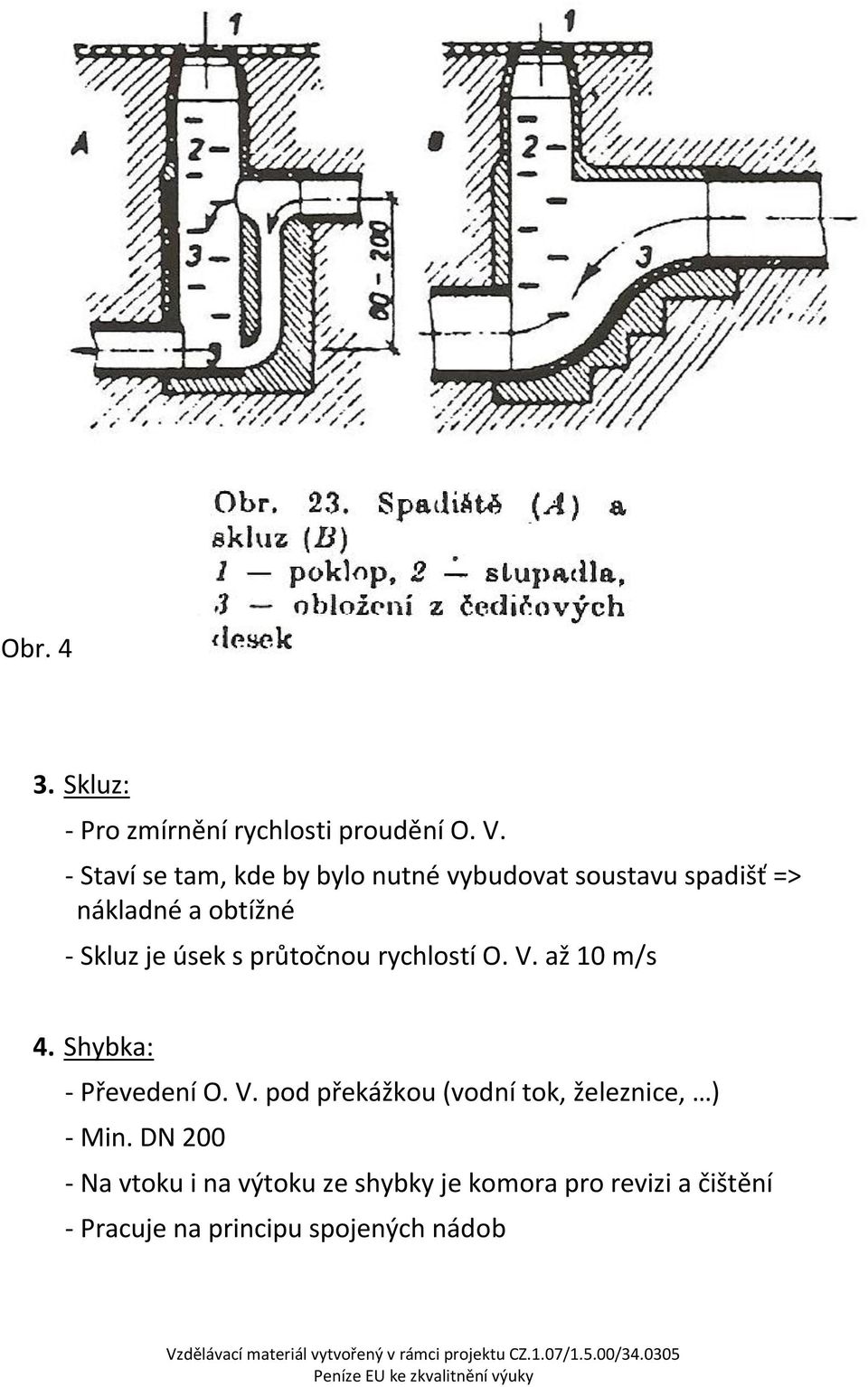

Obr. 4 3. Skluz: - Pro zmírnění rychlosti proudění O. V. - Staví se tam, kde by bylo nutné vybudovat soustavu spadišť => nákladné a obtížné - Skluz je úsek s průtočnou rychlostí O. V. až 10 m/s 4.

5 Obr Skluz: - Pro zmírnění rychlosti proudění O. V. - Staví se tam, kde by bylo nutné vybudovat soustavu spadišť => nákladné a obtížné - Skluz je úsek s průtočnou rychlostí O. V. až 10 m/s 4. Shybka: - Převedení O. V. pod překážkou (vodní tok, železnice, ) - Min. DN Na vtoku i na výtoku ze shybky je komora pro revizi a čištění - Pracuje na principu spojených nádob

úsek s průtočnou rychlostí O. V. až 10 m/s 4. Shybka: - Převedení O. V. pod překážkou (vodní tok, železnice, ) - Min.

6 Obr Protlaky: - Převedení O. V. pod překážkou (železnice, silnice, ) - Bezvýkopová technologie (protlačená chránička a do ní zataženo vlastní kanalizační potrubí) Obr. 6

7 6. Měrné objekty: - Staví se dle požadavků provozovatele kanalizace na měření průtoku všech O. V. 7. Odlehčovací komory a separátory: - Staví se u jednotné stokové soustavy - Slouží k odlehčení směsi splaškové a dešťové vody => jsou to komory s přelivovou hranou - Separátory jsou kruhové nebo obloukové a rozdělují průtok znečištěné odpadní vody Obr Výústní objekty: - Mohou mít vyústění do svahu koryta řeky (recipientu) nebo do dna řeky - Musí být harmonicky začleněny do okolí 9. Velké objekty: Čerpací stanice - Přečerpávají O. V. dle potřeby Dešťové nádrže - Snižují znečištění a zahlcení recipient dešťovými O. V. = Retenční dešťové nádrže zachycující přívalovou vlnu

Separátory jsou kruhové nebo obloukové a rozdělují průtok znečištěné odpadní vody Obr. 7 8.
