Pace Maker ZJ18. Návod k použití. 1) Popis výrobku:

Transkript

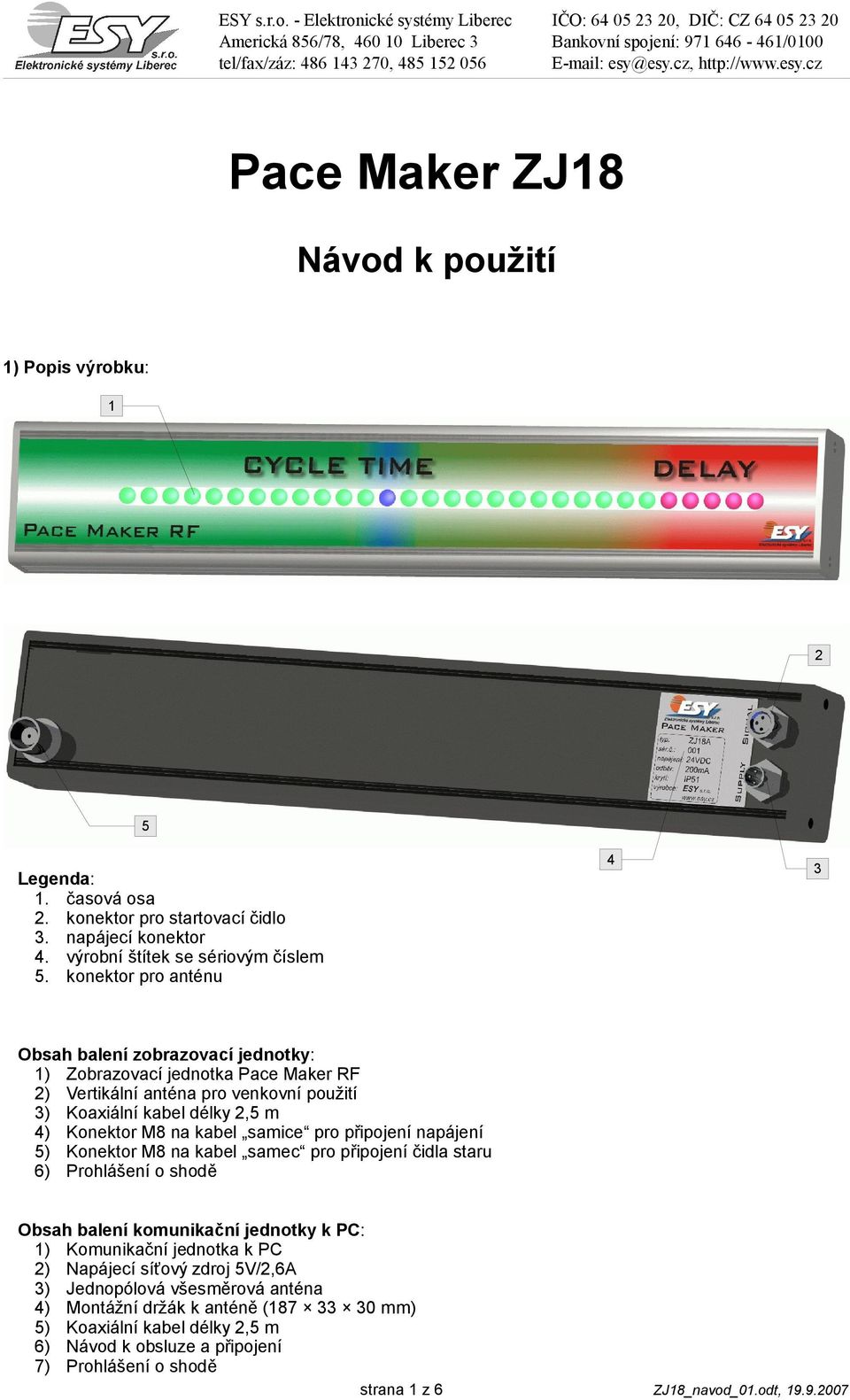

1 Pace Maker ZJ18 Návod k použití 1) Popis výrobku: Legenda: 1. časová osa 2. konektor pro startovací čidlo 3. napájecí konektor 4. výrobní štítek se sériovým číslem 5. konektor pro anténu 3 Obsah balení zobrazovací jednotky: 1) Zobrazovací jednotka Pace Maker RF 2) Vertikální anténa pro venkovní použití 3) Koaxiální kabel délky 2,5 m 4) Konektor M8 na kabel samice pro připojení napájení 5) Konektor M8 na kabel samec pro připojení čidla staru 6) Prohlášení o shodě Obsah balení komunikační jednotky k PC: 1) Komunikační jednotka k PC 2) Napájecí síťový zdroj 5V/2,6A 3) Jednopólová všesměrová anténa 4) Montážní držák k anténě ( mm) 5) Koaxiální kabel délky 2,5 m 6) Návod k obsluze a připojení 7) Prohlášení o shodě strana 1 z 6

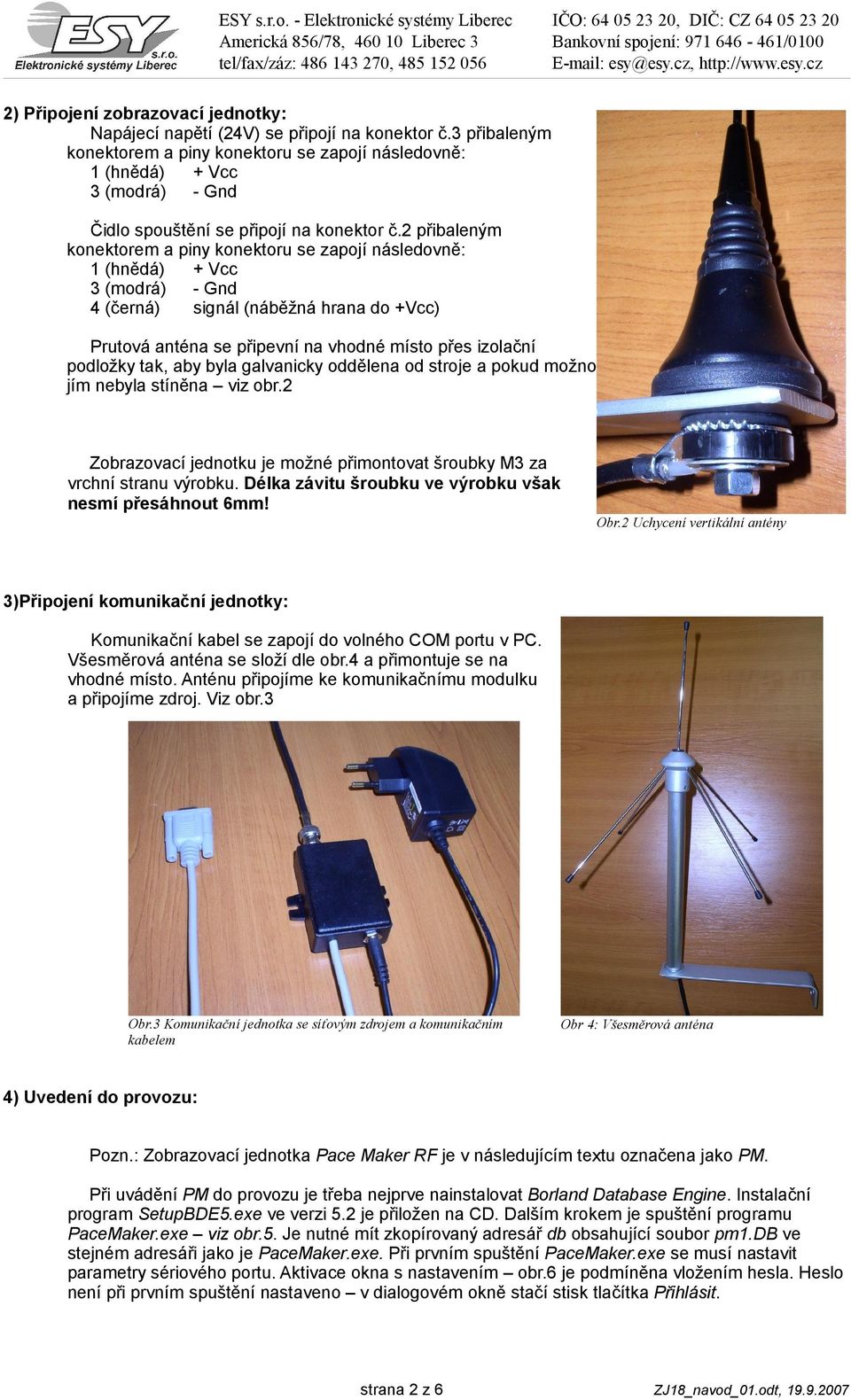

2 2) Připojení zobrazovací jednotky: Napájecí napětí (24V) se připojí na konektor č.3 přibaleným konektorem a piny konektoru se zapojí následovně: 1 (hnědá) + Vcc 3 (modrá) - Gnd Čidlo spouštění se připojí na konektor č.2 přibaleným konektorem a piny konektoru se zapojí následovně: 1 (hnědá) + Vcc 3 (modrá) - Gnd 4 (černá) signál (náběžná hrana do +Vcc) Prutová anténa se připevní na vhodné místo přes izolační podložky tak, aby byla galvanicky oddělena od stroje a pokud možno jím nebyla stíněna viz obr.2 Zobrazovací jednotku je možné přimontovat šroubky M3 za vrchní stranu výrobku. Délka závitu šroubku ve výrobku však nesmí přesáhnout 6mm! Obr.2 Uchycení vertikální antény 3)Připojení komunikační jednotky: Komunikační kabel se zapojí do volného COM portu v PC. Všesměrová anténa se složí dle obr.4 a přimontuje se na vhodné místo. Anténu připojíme ke komunikačnímu modulku a připojíme zdroj. Viz obr.3 Obr.3 Komunikační jednotka se síťovým zdrojem a komunikačním kabelem Obr 4: Všesměrová anténa 4) Uvedení do provozu: Pozn.: Zobrazovací jednotka Pace Maker RF je v následujícím textu označena jako PM. Při uvádění PM do provozu je třeba nejprve nainstalovat Borland Database Engine. Instalační program SetupBDE5.exe ve verzi 5.2 je přiložen na CD. Dalším krokem je spuštění programu PaceMaker.exe viz obr.5. Je nutné mít zkopírovaný adresář db obsahující soubor pm1.db ve stejném adresáři jako je PaceMaker.exe. Při prvním spuštění PaceMaker.exe se musí nastavit parametry sériového portu. Aktivace okna s nastavením obr.6 je podmíněna vložením hesla. Heslo není při prvním spuštění nastaveno v dialogovém okně stačí stisk tlačítka Přihlásit. strana 2 z 6

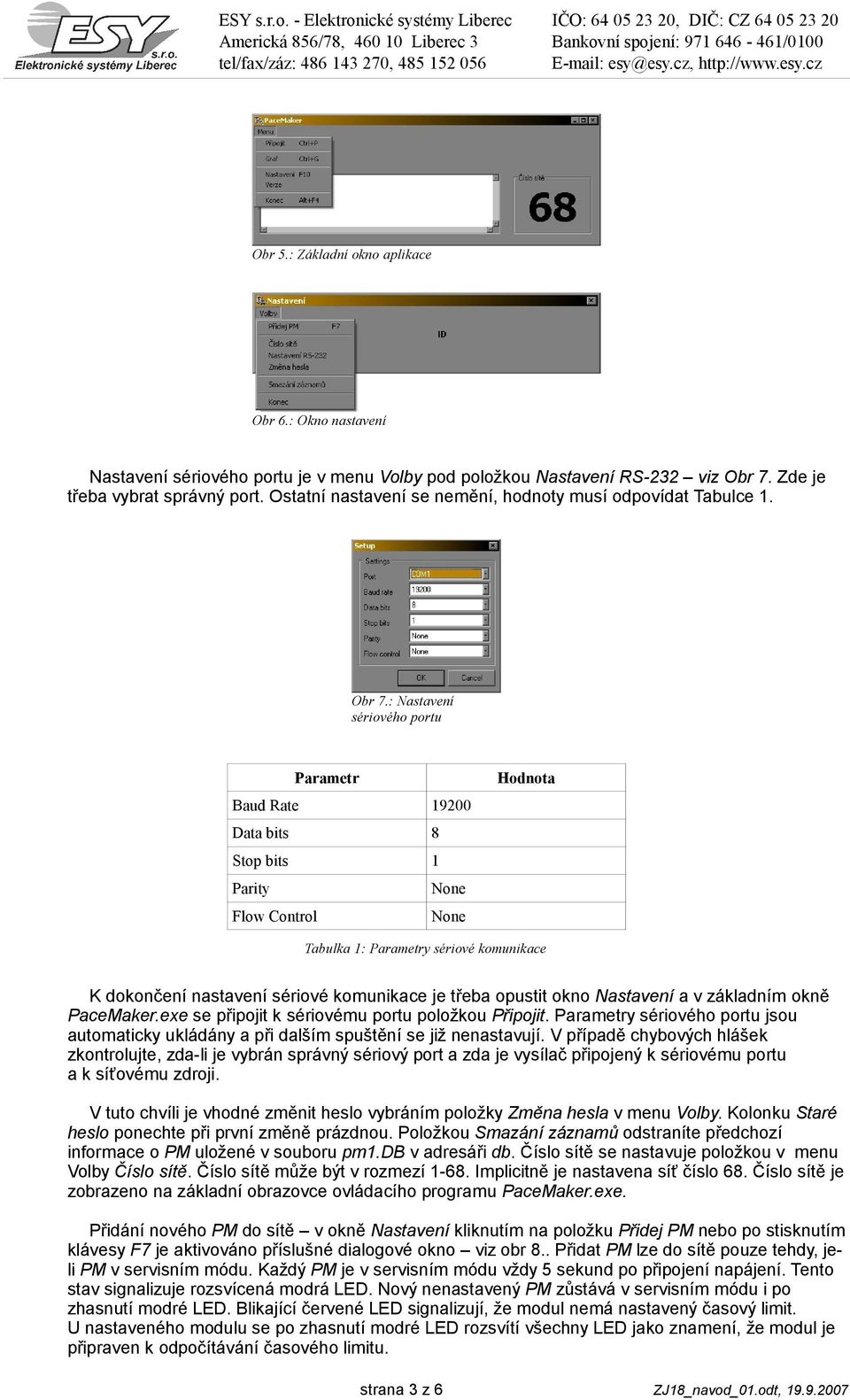

3 Obr 5.: Základní okno aplikace Obr 6.: Okno nastavení Nastavení sériového portu je v menu Volby pod položkou Nastavení RS-232 viz Obr 7. Zde je třeba vybrat správný port. Ostatní nastavení se nemění, hodnoty musí odpovídat Tabulce 1. Obr 7.: Nastavení sériového portu Parametr Hodnota Baud Rate Data bits 8 Stop bits 1 Parity None Flow Control None Tabulka 1: Parametry sériové komunikace K dokončení nastavení sériové komunikace je třeba opustit okno Nastavení a v základním okně PaceMaker.exe se připojit k sériovému portu položkou Připojit. Parametry sériového portu jsou automaticky ukládány a při dalším spuštění se již nenastavují. V případě chybových hlášek zkontrolujte, zda-li je vybrán správný sériový port a zda je vysílač připojený k sériovému portu a k síťovému zdroji. V tuto chvíli je vhodné změnit heslo vybráním položky Změna hesla v menu Volby. Kolonku Staré heslo ponechte při první změně prázdnou. Položkou Smazání záznamů odstraníte předchozí informace o PM uložené v souboru pm1.db v adresáři db. Číslo sítě se nastavuje položkou v menu Volby Číslo sítě. Číslo sítě může být v rozmezí Implicitně je nastavena síť číslo 68. Číslo sítě je zobrazeno na základní obrazovce ovládacího programu PaceMaker.exe. Přidání nového PM do sítě v okně Nastavení kliknutím na položku Přidej PM nebo po stisknutím klávesy F7 je aktivováno příslušné dialogové okno viz obr 8.. Přidat PM lze do sítě pouze tehdy, jeli PM v servisním módu. Každý PM je v servisním módu vždy 5 sekund po připojení napájení. Tento stav signalizuje rozsvícená modrá LED. Nový nenastavený PM zůstává v servisním módu i po zhasnutí modré LED. Blikající červené LED signalizují, že modul nemá nastavený časový limit. U nastaveného modulu se po zhasnutí modré LED rozsvítí všechny LED jako znamení, že modul je připraven k odpočítávání časového limitu. strana 3 z 6

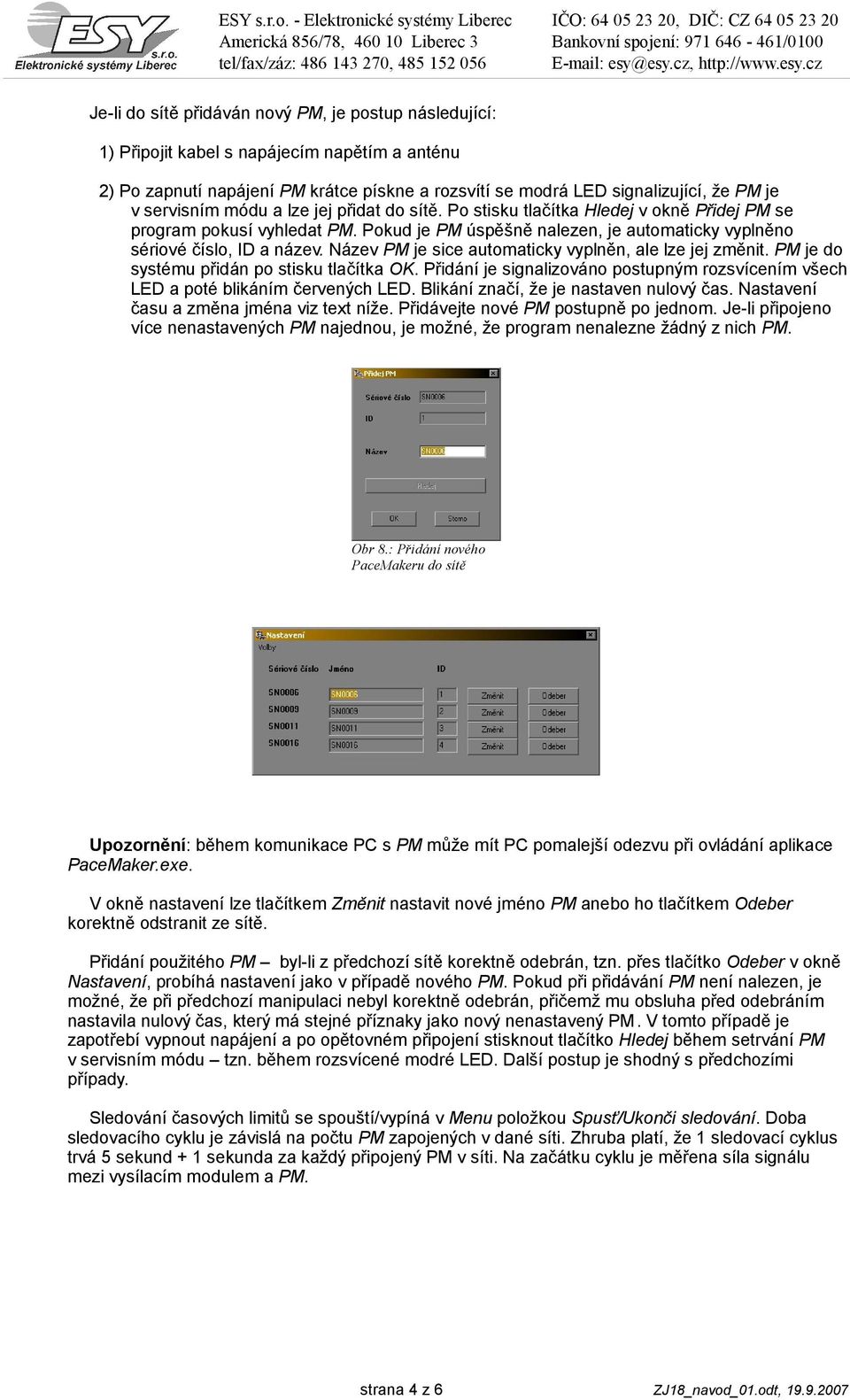

4 Je-li do sítě přidáván nový PM, je postup následující: 1) Připojit kabel s napájecím napětím a anténu 2) Po zapnutí napájení PM krátce pískne a rozsvítí se modrá LED signalizující, že PM je v servisním módu a lze jej přidat do sítě. Po stisku tlačítka Hledej v okně Přidej PM se program pokusí vyhledat PM. Pokud je PM úspěšně nalezen, je automaticky vyplněno sériové číslo, ID a název. Název PM je sice automaticky vyplněn, ale lze jej změnit. PM je do systému přidán po stisku tlačítka OK. Přidání je signalizováno postupným rozsvícením všech LED a poté blikáním červených LED. Blikání značí, že je nastaven nulový čas. Nastavení času a změna jména viz text níže. Přidávejte nové PM postupně po jednom. Je-li připojeno více nenastavených PM najednou, je možné, že program nenalezne žádný z nich PM. Obr 8.: Přidání nového PaceMakeru do sítě Upozornění: během komunikace PC s PM může mít PC pomalejší odezvu při ovládání aplikace PaceMaker.exe. V okně nastavení lze tlačítkem Změnit nastavit nové jméno PM anebo ho tlačítkem Odeber korektně odstranit ze sítě. Přidání použitého PM byl-li z předchozí sítě korektně odebrán, tzn. přes tlačítko Odeber v okně Nastavení, probíhá nastavení jako v případě nového PM. Pokud při přidávání PM není nalezen, je možné, že při předchozí manipulaci nebyl korektně odebrán, přičemž mu obsluha před odebráním nastavila nulový čas, který má stejné příznaky jako nový nenastavený PM. V tomto případě je zapotřebí vypnout napájení a po opětovném připojení stisknout tlačítko Hledej během setrvání PM v servisním módu tzn. během rozsvícené modré LED. Další postup je shodný s předchozími případy. Sledování časových limitů se spouští/vypíná v Menu položkou Spusť/Ukonči sledování. Doba sledovacího cyklu je závislá na počtu PM zapojených v dané síti. Zhruba platí, že 1 sledovací cyklus trvá 5 sekund + 1 sekunda za každý připojený PM v síti. Na začátku cyklu je měřena síla signálu mezi vysílacím modulem a PM. strana 4 z 6

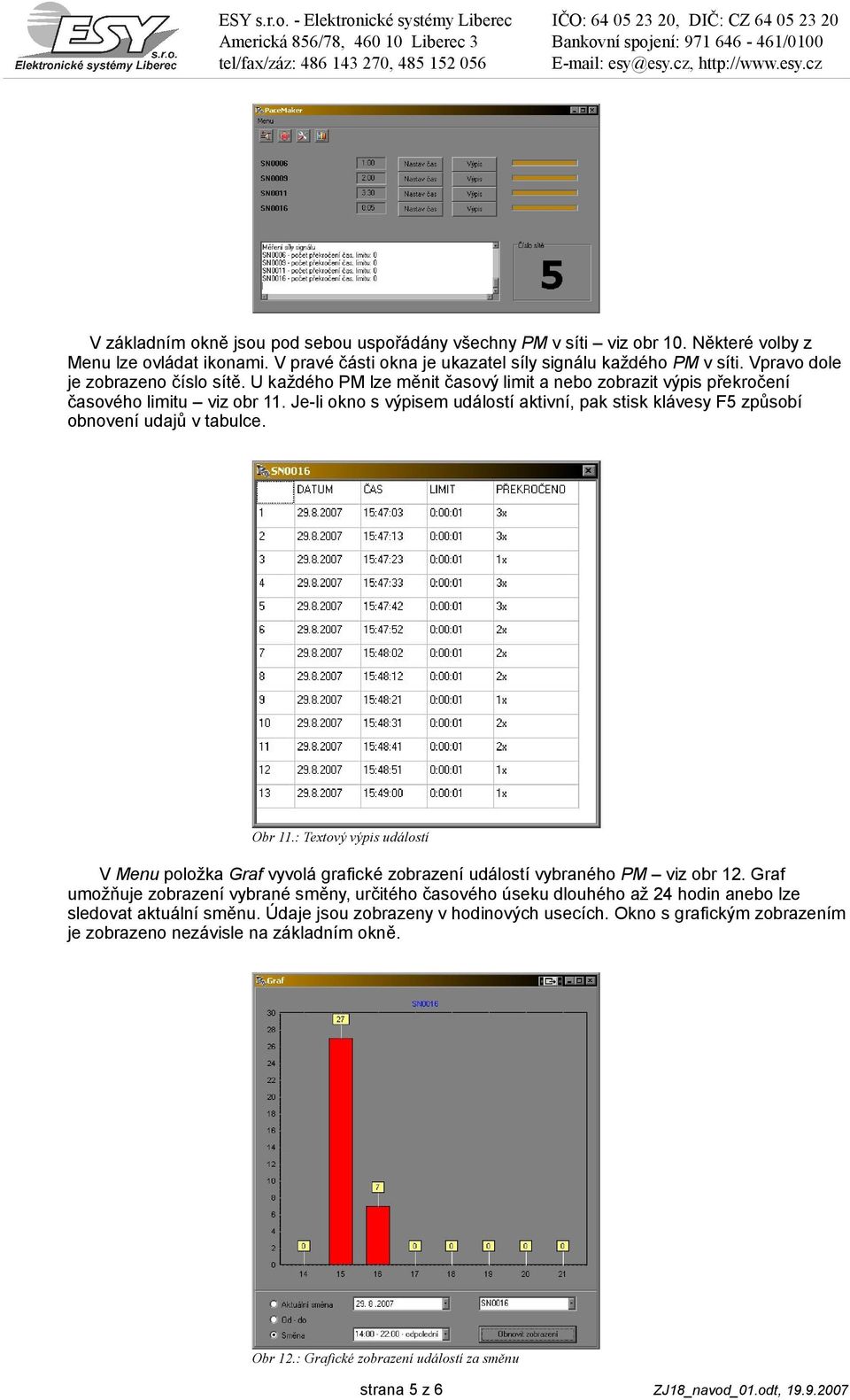

5 V základním okně jsou pod sebou uspořádány všechny PM v síti viz obr 10. Některé volby z Menu lze ovládat ikonami. V pravé části okna je ukazatel síly signálu každého PM v síti. Vpravo dole je zobrazeno číslo sítě. U každého PM lze měnit časový limit a nebo zobrazit výpis překročení časového limitu viz obr 11. Je-li okno s výpisem událostí aktivní, pak stisk klávesy F5 způsobí obnovení udajů v tabulce. Obr 11.: Textový výpis událostí V Menu položka Graf vyvolá grafické zobrazení událostí vybraného PM viz obr 12. Graf umožňuje zobrazení vybrané směny, určitého časového úseku dlouhého až 24 hodin anebo lze sledovat aktuální směnu. Údaje jsou zobrazeny v hodinových usecích. Okno s grafickým zobrazením je zobrazeno nezávisle na základním okně. Obr 12.: Grafické zobrazení událostí za směnu strana 5 z 6

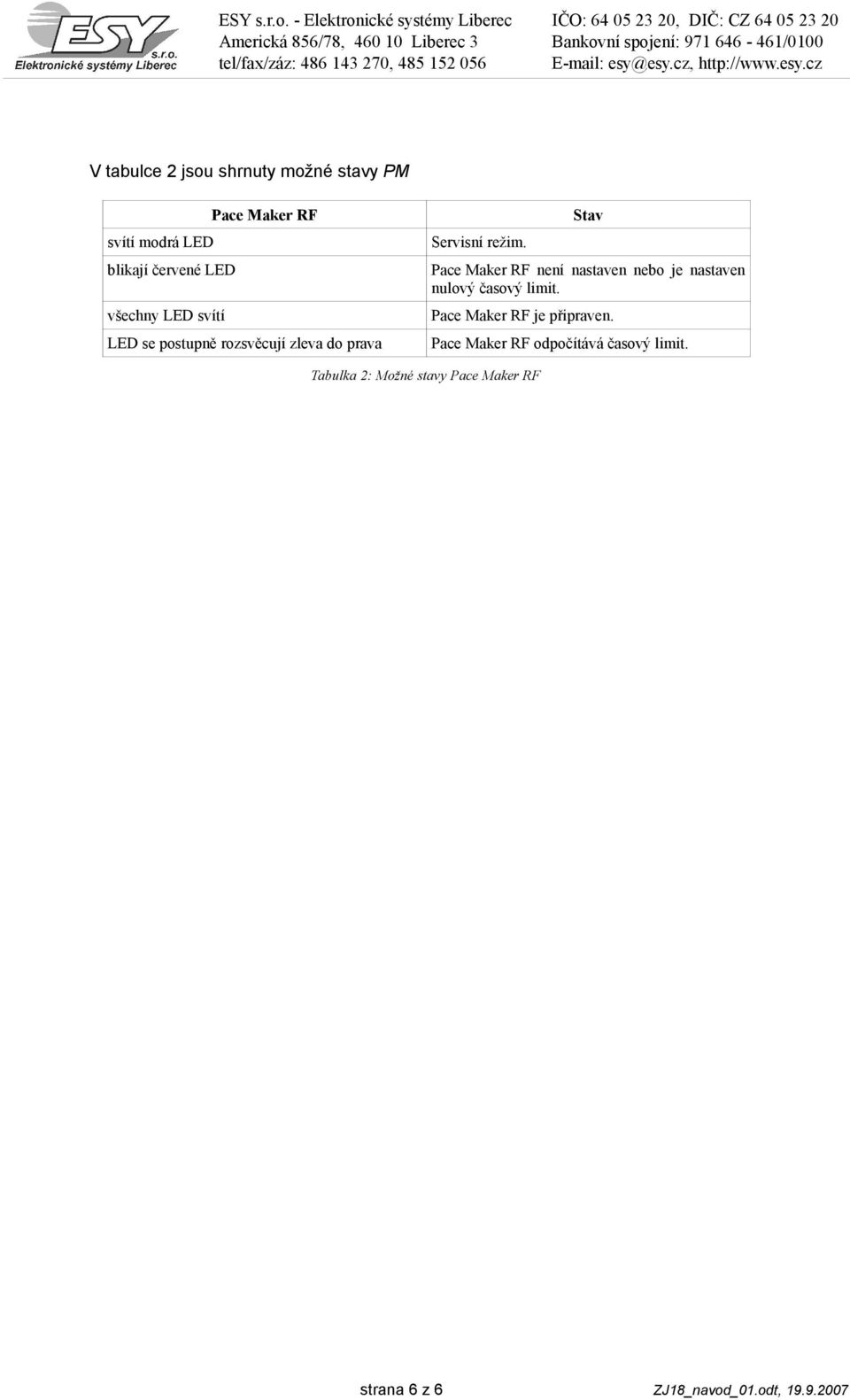

6 V tabulce 2 jsou shrnuty možné stavy PM Pace Maker RF Stav svítí modrá LED Servisní režim. blikají červené LED Pace Maker RF není nastaven nebo je nastaven nulový časový limit. všechny LED svítí Pace Maker RF je připraven. LED se postupně rozsvěcují zleva do prava Pace Maker RF odpočítává časový limit. Tabulka 2: Možné stavy Pace Maker RF strana 6 z 6
